Бензиновая горелка своими руками за 10 минут

Бензиновая горелка

Ни для кого не секрет, что и сегодня есть такие места, где нет газовой магистрали, и людям приходится готовить пищу с помощью других приборов – электрических плит, или на печах, работающих от баллонов со сжиженным газом, а также на самодельных устройствах, работающих на жидком топливе. Если вы являетесь владельцем дачного участка, и периодически вам приходится решать проблему обогрева помещения и приготовления еды, вам стоит сделать своими руками бензиновую горелку. Она станет незаменимым атрибутом и в том случае, если вы предпочитаете в свободное время отправляться в поход с ночевкой.

Содержание

1. О преимуществах прибора
2. Изготовление горелок
3. Первый способ
4. Второй способ
5. Третий способ
6. Заключение

О преимуществах прибора

Бензиновую горелку, которую несложно будет сделать своими руками, можно взять с собой на дачу, в поход, в гараж и т.д., туда, где при отсутствии электричества, дровяной печки или газа потребуется быстро согреться в холодную погоду. Кроме того, подобное изобретение пригодится там, где нельзя разводить костер, так как устройство вырабатывает пламя, которого практически не видно, но его будет достаточно для приготовления пищи.

Бензиновые горелки хорошо работают при любых погодных условиях, если даже наружная температура воздуха опускается до минус 40 градусов по Цельсию. Среди достоинств подобных приборов можно отметить следующее:

• Простота в эксплуатации.
• Экономичность.
• Компактность.
• Доступность приобретения топлива.

Последний фактор является самым главным преимуществом горелок, так как бензин легко купить на любой автозаправочной станции или слить из своей машины. Да и стоимость его в отличие от газа или керосина невысока.

Изготовление горелок

Бензиновая горелка делается несколькими способами, но новичку в этом деле стоит выбрать самый простой, который не требует наличия слесарных инструментов.

Первый способ

Делаем горелку

Возьмите две пустые жестяные банки из-под любого напитка, сгущенного молока или пива, предварительно очистив и промыв водой. После этого нужно подождать, чтобы банка хорошо просохла. В центре дна первой банки делаем 4 прокола при помощи гвоздя, затем такие же отверстия потребуется сделать по всему периметру ободка банки. Это будет наша заготовка будущей горелки, из которой будет вырываться при эксплуатации пламя. Следует отрезать эту деталь от банки так, чтобы длина бортика составляла 3 сантиметра. Для этого вполне подойдут бытовые ножницы, поскольку тонкая жесть, которая используется для таких банок, легко режется любым острым предметом.

У второй банки также следует отрезать дно, только сделать это нужно аккуратно, чтобы не образовались зазубрины, в противном случае придется воспользоваться наждачной бумагой или напильником.

На дно горелки следует положить кусок ваты, смоченной предварительно в бензине, а затем накрыть верхней частью таким образом, чтобы она исполняла роль герметичной крышки. Если же детали будут соприкасаться неплотно, то в щели можно вставить полоски жести, которые остались от разрезанной банки.

Использование горелки заключается в следующем – налейте бензин на верхнюю часть горелки, где были проделаны 4 отверстия так, чтобы он попал и на ободок, на котором также имеются дырки и подожгите. Тонкая жесть моментально нагреется, передаст тепло вате, смоченной в бензине, пары из нее начнут выделяться и будут поддерживать пламя.

Последний этап – сделать опоры, на которых будет располагаться котелок для приготовления пищи. Для этого можно использовать два стальных прута, которые загнуты буквой П и вкопаны в грунт параллельно друг другу. При приготовлении пищи, необходимо следить за устойчивостью котелка, чтобы он не опрокинулся.

Горелка на бензине, сделанная по этому методу, будет одноразовым прибором, так как жестяные банки для следующего раза вряд ли уже пригодятся.

Второй способ

В отличие от первого способа, такая бензиновая горелка будет более сложной в изготовлении, но и более надежной, прочной и долговечной.

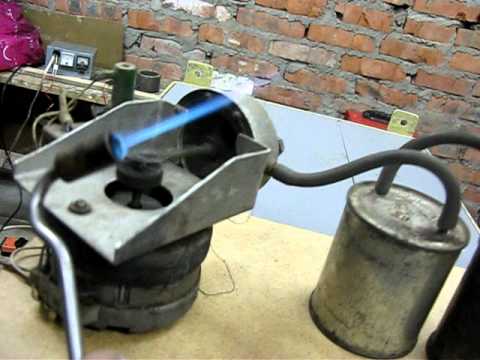

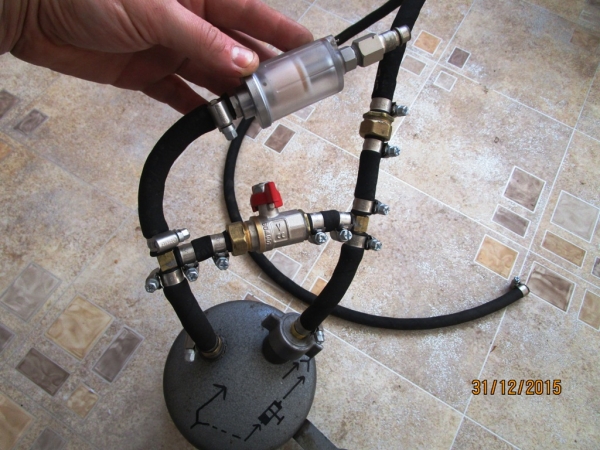

Бензиновая горелка с редуктором

Чтобы сделать ее своими руками, вам потребуется:

• Компрессор — можно использовать автомобильную камеру от грузового транспорта, которую понадобится время от времени накачивать или компрессор от старого холодильника.
• Ресивер – для него подойдет пластмассовая канистра, объемом до 10 литров, с плотной пробкой, желательно полупрозрачной.
• Топливный бачок – используйте 2-х литровый металлический бачок, в крышку которого следует впаять две трубки – короткую и длинную, последняя должна быть опущена на дно бачка.
• Горелка – можно изготовить самостоятельно или же приобрести готовую в хозяйственном магазине.

Процесс изготовления своими руками заключается в следующем:

• Наполните топливный бачок очищенным бензином, не более чем на половину емкости.
• Поставьте самый простой фильтр на вход компрессора. Сделать его можно из воронки, на которую натягивается отрезок капронового чулка или колготок.

Работа горелки осуществляется благодаря подкачке воздуха компрессором, попаданию его под давлением в ресивер, в котором сглаживаются пульсации воздушного давления. После этого воздух отправляется в бак с топливом, где он смешивается с парами бензина. Полученная газовая смесь поступает на горелку. Регулировать интенсивность пламени можно при помощи специального винта, который, как правило, всегда имеется на горелке.

Третий способ

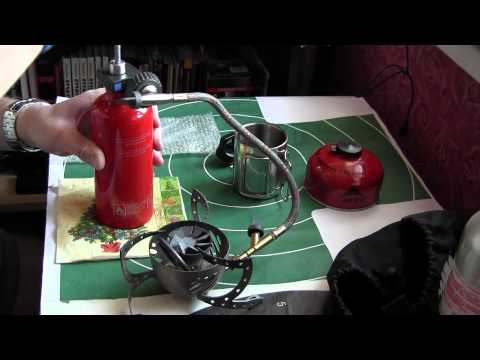

Самодельная походная горелка

Для создания этого типа бензиновой горелки своими руками вам понадобится:

• Плоская баночка из металла – это может быть емкость из-под крема или консервов.
• Пемза.
• Бензин.

Механизм такой горелки прост и не требует особых усилий. Для ее создания необходимо как можно более плотно уложить в емкость пемзу, а затем, залить сверху небольшим количеством топлива. Выполнять это нужно очень аккуратно, чтобы жидкость впитывалась в пемзу, а не выплескивалась из банки. Благодаря наличию в банке пемзы, пламя будет гореть около 15 минут, так как она из-за своей пористой структуры будет являться распределителем топлива.

Подобная конструкция поможет не только в приготовлении пищи, но и для обогрева небольшого помещения, например, гаража, походной палатки или бытовки. Чтобы разогреть еду следует дополнительно соорудить подставку для посуды, сделать это можно из проволоки, камней или иного материала. Главное, чтобы посуда стояла устойчиво.

Заключение

Плюсы самодельных бензиновых горелок очевидны – сделать их можно из подручного материала, тем самым сэкономив средства. Кроме того, никто не оспорит такие плюсы, как простота и быстрота сооружения конструкции. На помощь придут собственные руки, смекалка и незначительное количество бензина, достать который проще простого.

Читайте далее:

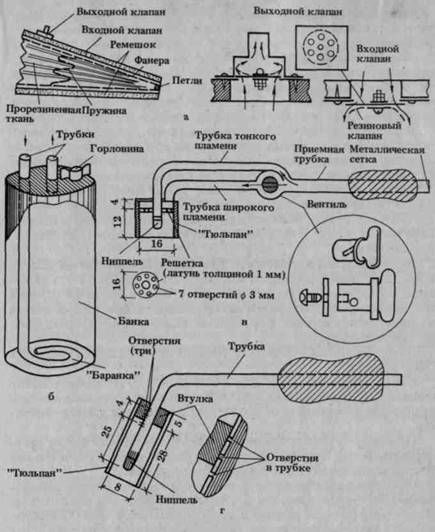

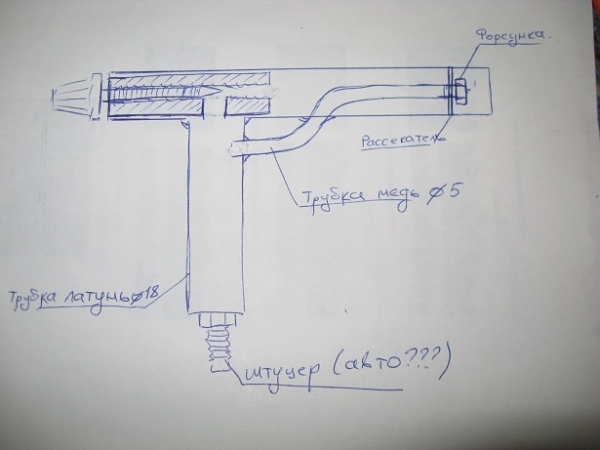

Самодельная бензиновая горелка чертеж

Бензиновая горелка для пайки своими руками

Газовая горелка давно стала привычным инструментом домашнего мастера. Однако встречаются местности и ситуации, в которых газ недоступен. Зато под рукой всегда есть бензин. В этом случае выручает компактный и легкий в обращении прибор — горелка для пайки на бензине. Простота конструкции позволяет изготовить такое устройство своими руками.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

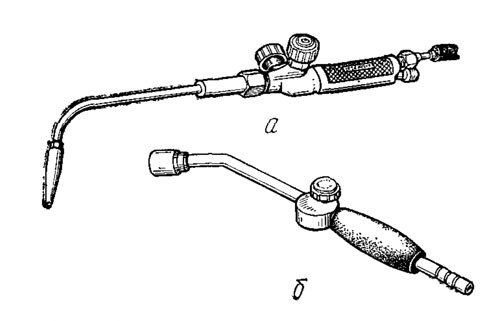

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

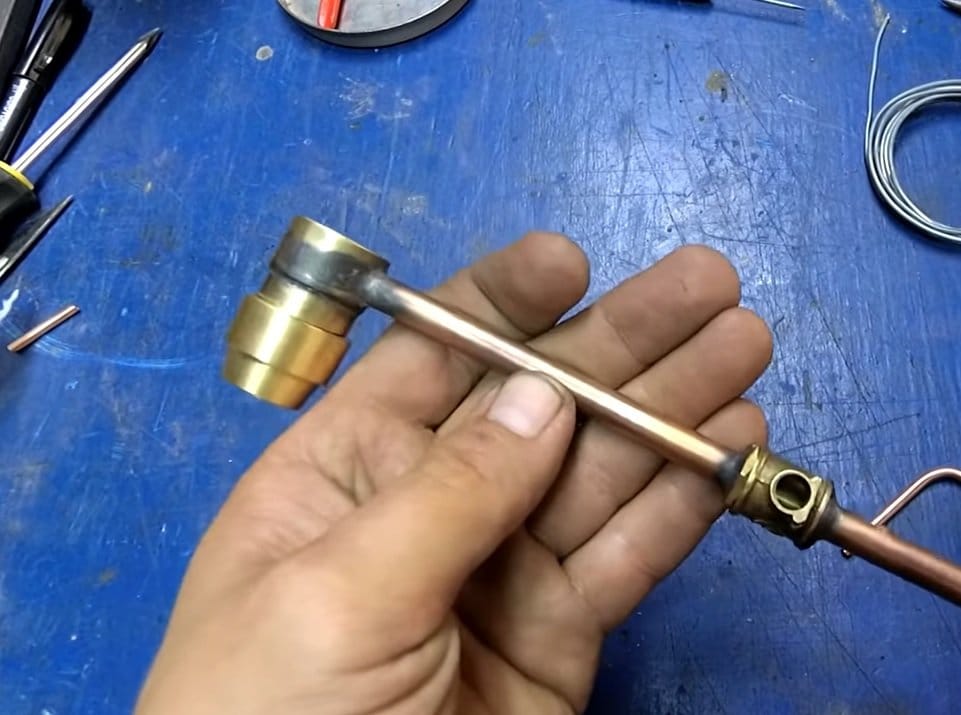

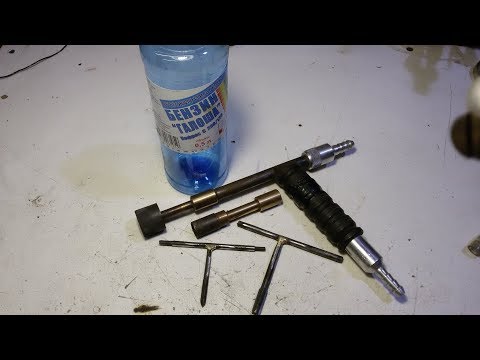

Бензиновая горелка для пайки – самостоятельное изготовление

Бензиновая горелка для пайки, изготовленная своими руками, не требует дорогостоящих материалов или покупных комплектующих. В большинстве случаев бензовоздушная горелка успешно заменяет газовую. Особенно удобна она в дальних вылазках на природу на автомобиле или моторной лодке. Она позволит не только приготовить пищу или опалить дичь, но и провести оперативный ремонт небольших поломок прямо на месте. А по возвращении домой бензиновая горелка, сделанная своими руками, вновь займет свое место в мастерской, позволяя заниматься техническим или художественным творчеством. Для того чтобы сделать такое устройство, нужно владеть навыками слесарных и сварочных работ.

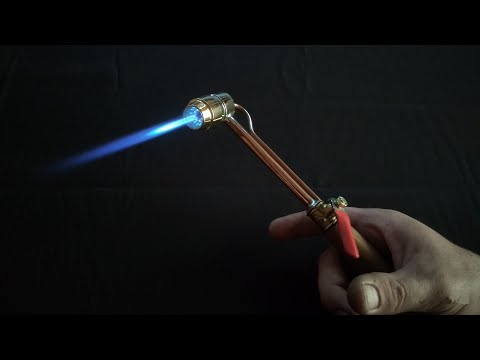

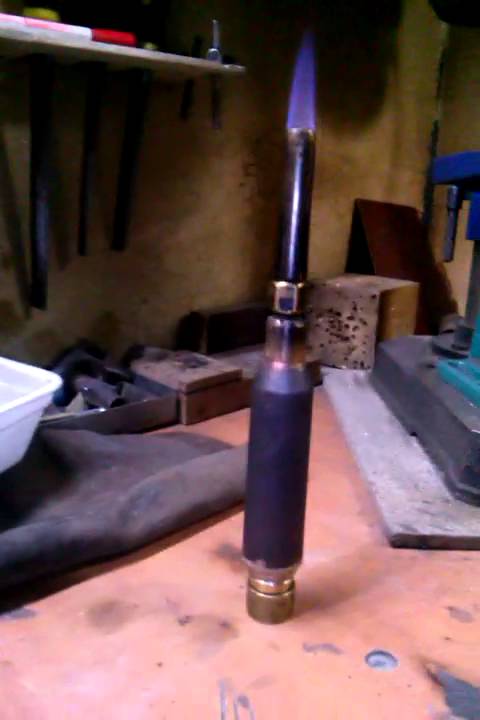

Самодельная бензиновая горелка

Необходимые материалы

Для изготовления самодельной бензиновой горелки потребуется:

• металлический корпус;
• рукоятка;
• соединительная втулка;
• крюк из толстой проволоки;
• упор;
• емкость для воздуха;
• груша от тонометра.

Пошаговый процесс изготовления

Ниже приводится последовательность операций по изготовлению бензовоздушной горелки:

• Корпус изготавливается на токарном или фрезерном станке, с одной стороны он должен быть открыт, с другой — закрывается заглушкой.
• В заглушке сверлится отверстие. Его диаметр должен превышать внешний диаметр сопла на доли миллиметра. Она должна входить плотно.
• Внутри корпуса размещают кольцо из мелкой проволочной сетки.
• Из листа металла вырезают ограничитель и втулку с крюком.
• Из плотного дерева делают рукоятку.
• Трубку пропускают через отверстие в корпусе так, чтобы конец ее стал соплом горелки.
• Конец трубки запаивают тугоплавким припоем.
• в припое сверлят отверстие 0,2 мм. Можно впаять в конец трубки готовый жиклер подходящего диаметра.

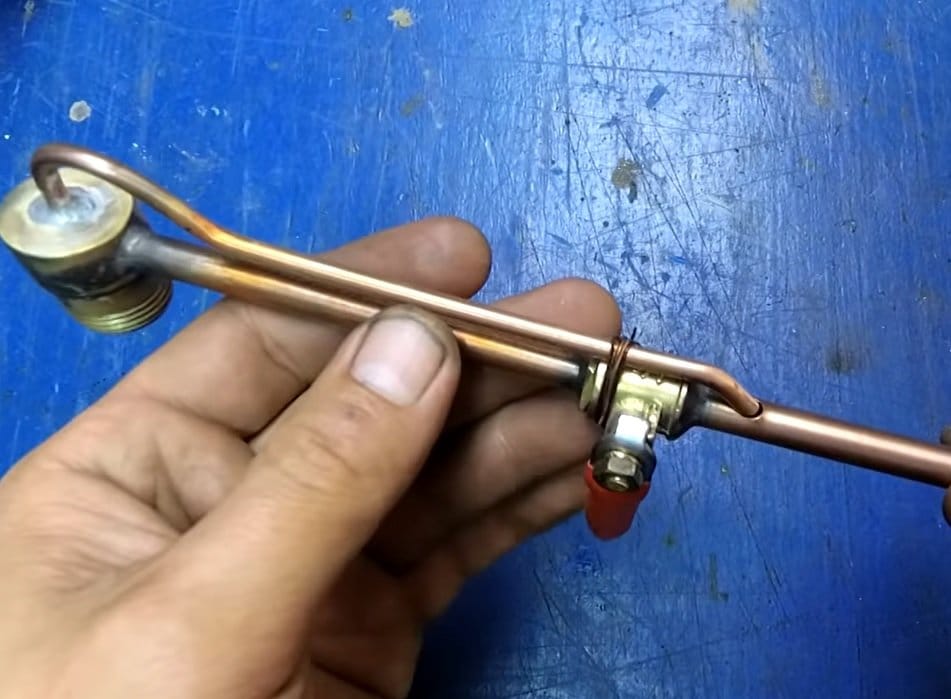

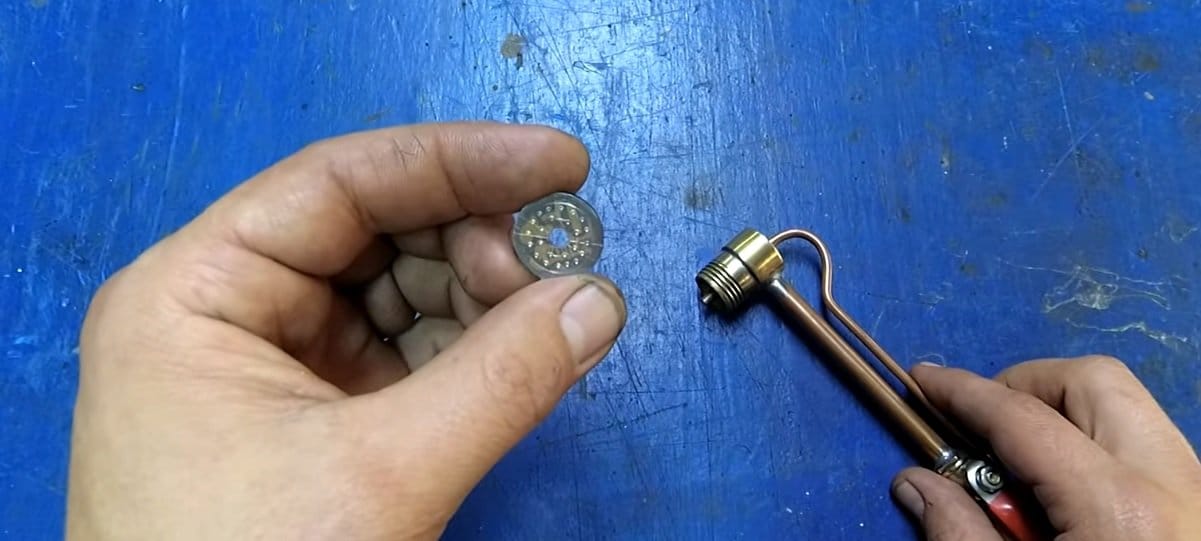

Сборка бензиновой горелки своими руками

Тугоплавкий припой можно изготовить и самому из мелко нарубленных кусков меди и цинка. Цинк берут от стакана для батареи, измельчают и заливают слабой соляной кислотой. Потом добавляют медь и буру. Полученную смесь прокаливают в тигле.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

• Применять качественное топливо.
• После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
• Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

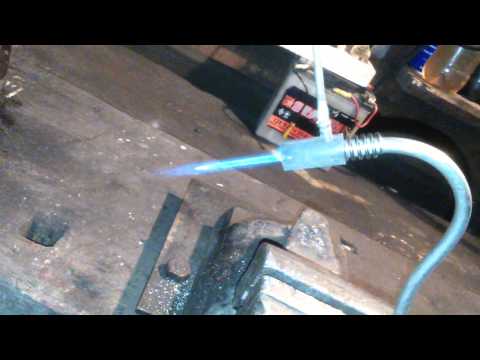

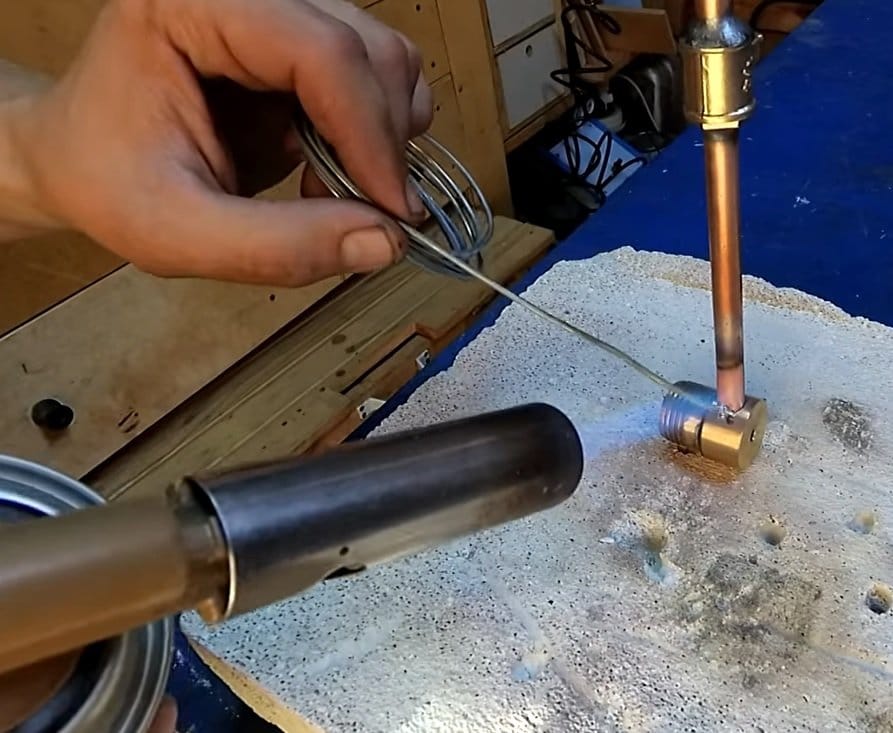

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими. Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка. Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

• горелка;
• сопло;
• токоподводящий наконечник с электродной проволокой;
• сварочная дуга;
• сварочная ванна;
• сварочный шов;
• основной металл;
• капли электродного металла;
• газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

• корпус;
• втулка с крючком, выполненная из металла;
• трубка;
• кучка;
• упор;
• наполнитель;
• шарик, регулирующий воздушный поток;
• резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки

устроены достаточно просто, поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества. Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе. Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок. По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат. Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут. Температура пламени при этом должна составлять более тысячи градусов. Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя. Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше, чем наружным диаметр трубки. Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя.

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.

Источник: stanok.guru

Бензиновая горелка своими руками

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест. Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла. Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели. Без применения горелки в таком случае просто не обойтись. В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей.

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении.

Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут. В процессе горения удаётся достичь температурной отметки вплоть до 1000 градусов Цельсия. С помощью подобного приспособления можно успешно расплавить всевозможные виды припоя, включая твердые, а также металлы и стекло. Кроме этого, горелка с лёгкостью решает задачу термической обработки малогабаритных изделий.

Чтобы изготовить прибор своими руками, достаточно применить ряд материалов. Среди них:

1. Корпус.
2. Ручка.
3. Втулка.
4. Крючок.
5. Упор.
6. Трубка.
7. Воздушный шарик.
8. Кольцо.
9. Резиновая груша.
10. Наполнитель.

Кстати, необязательно создавать такие элементы своими руками — они присутствуют у многих других инструментов, которые имеются в домашней мастерской. Для примера: вместо резиновой груши можно применить пульверизатор.

Пошаговая инструкция

Для вытачивания корпуса будущего прибора используется токарный станок. В качестве стали применяют продукцию от разных производителей. При этом корпус такой важной детали делают составным

, чтобы один конец оставался открытым, а второй — закрытым пробкой.

Последний случай подразумевает проделывание отверстия на 0,1 миллиметров больше наружного диаметра. Такой нюанс позволит корпусу туго передвигаться в пределах трубки, сохраняя необходимую герметичность.

1. Во внутренней части корпуса фиксируют кольцо, которое изготавливают из шлаковаты или прочной металлической сетки.
2. На следующем этапе происходит изготовление упора и втулки с крючком, что подразумевает применение прочного стального листа. Затем из дуба или бука вырезают ручку для бензиновой горелки.
3. Затем остаётся провести подготовку трубки, предельно осторожно просверлив два отверстия, чтобы они стояли параллельно друг другу. Готовое изделие обрабатывают с помощью специальной наждачной бумаги, покрывая бесцветным лаком в три—четыре слоя.
4. Последний шаг изготовления заключается в подготовке трубки. Конец элемента пропускается через середину корпуса, что позволяет сформировать форсунку. С помощью твердого припоя ПМЦ-54 запаивается конец трубки, а затем по её оси делается отверстие с диаметром 0,2 миллиметра.

Припой при желании изготавливают из меди или цинка. В первом случае используется медная проволока, которая обжигается и нарезается на несколько отрезков с помощью ножниц. При выборе второго варианта используют стаканчик от обычной электрической батарейки, который предварительно очищается от содержимого и закаливается огнем. После этого стаканчик помещают в ёмкость с холодной водой и слабым раствором соляной кислоты, разрезая после подобной обработки на небольшие отрезки.

В дальнейшем требуется объединить кусочки цинка и меди в равных пропорциях, поместив их в тигель и посыпав бурой. Сплав металлов осуществляется на горелке. В итоге брусок подвергается охлаждению, закрепляется в тисках и выравнивается с помощью напильника. Собранные опилки собираются и смешиваются с бурой.

Другие особенности и способы создания

Купить готовую горелку, которая работает на бензовоздушной смеси или газу, не всегда возможно, что связано со многими причинами. Иногда это объясняется слишком высокой стоимостью оборудования, а порой и банальным отсутствием времени для посещения магазина. Поэтому всё больше и больше людей начинают интересоваться вопросом изготовления горелки своими руками. Кстати, самодельные решения выглядят не хуже, чем покупные. Их продуктивность довольно большая, а сложности в создании практически отсутствуют.

Как уже говорилось выше, если к самодельной горелке поднести зажигалку или зажженную спичку, из соответствующего окошка сразу вспыхнет огонь, который будет гореть около 5—7 минут, достигая температурной отметки свыше 1000 градусов Цельсия.

За счёт таких особенностей прибор сможет использоваться для продуктивного плавления твердых припоев, термической обработки мелких инструментов, плавления всевозможных металлов, припоев, а иногда даже стекла.

Большинство деталей самодельной горелки создаются на основе подручных средств, т. к. их можно позаимствовать у других ненужных вещей.

Само устройство горелки включает в себя:

1. Корпус.
2. Втулку с крючком.
3. Упор.
4. Ручку.
5. Резиновое кольцо.
6. Воздушный шарик.
7. Грушу (можно взять из пульверизатора).
8. Наполнитель.

Если говорить о данном способе изготовления бензиновой горелки, то он может быть знаком даже тем людям, которые никогда раньше не задавались вопросом создания подобного приспособления. При выполнении поставленной задачи требуется взять две алюминиевые банки, которые должны быть пустыми. Подойдут банки от пива, сгущенки, «Кока-Колы» и других продуктов.

• После тщательного промывания и просушивания ёмкости можно начинать работу. В центральной части дна первой банки проделывается четыре прокола. Для этого можно использовать гвоздь. Аналогичные отверстия делаются по периметру ободка банки. В результате удаётся изготовить базовую часть, которая будет подавать огни пламени.
• После этого требуется отрезать деталь, которая была изготовлена раньше, от остальной части ёмкости. Длина бортика равна трём—четырём сантиметрам. Если отрезать изделие с помощью обычных ножниц не удаётся, придётся воспользоваться любым другим острым предметом.
• Следующий шаг заключается в подготовке второй банки, у которой просто отрезается дно. Старайтесь выполнять это действие с максимальной осторожностью, чтобы предотвратить появление зазубрин. Если зазубрины присутствуют, достаточно сточить их с помощью наждачной бумаги.
• В итоге остаётся лишь соединить две полученные части. Кстати, на этом этапе у начинающих сварщиков часто возникают трудности, т. к. банки имеют одинаковый диаметр и это существенно усложняет работу. Для решения проблемы достаточно проделать небольшой надрез в бортике одной из банок, обмотав всю конструкцию алюминиевым скотчем для повышения герметичности.

Чтобы бензиновая горелка была готова к эксплуатации, остаётся залить её бензином, а затем нагреть площадь с помощью зажигалки. На протяжении 5—10 секунд горелку лучше тщательно прогревать, после чего она сможет поддерживать оптимальный уровень без вашей помощи.

Теперь вы видите, что создать столь незаменимый прибор своими руками очень просто.

Для изготовления горелок применяется еще один способ. Он существенно сложнее предыдущего, но позволяет достичь более высокой надёжности, прочности и эксплуатационной долговечности. Поэтому если вы ставите акцент на такие особенности, то лучше изготавливать горелку именно вторым путём. Правда, здесь придётся приложить много усилий, терпения и времени.

Итак, для успешного изготовления конструкции следует взять:

1. Компрессор. В его качестве можно применять старую автомобильную камеру, которая постоянно накачивается, или же базовый компрессор от неиспользуемого холодильника (если он есть в вашем распоряжении).
2. Ресивер. Здесь можно воспользоваться обычной пластмассовой канистрой объёмом до 10 литров. Также необходимо найти плотную полупрозрачную пробку.
3. Топливный бак. В его качестве используют двухлитровую металлическую бочечку, которая будет хранить топливную смесь.
4. Горелка. Этот элемент создаётся своими руками или покупается в соответствующем магазине.

Если все необходимые детали собраны, остаётся следовать инструкции и осуществлять сборку будущего устройства. Если в точности соблюдать базовые правила и следовать пошаговому руководству, конечный результат превзойдёт все ваши ожидания и вы будете приятно удивлены качеством работы самодельной горелки. Главное, быть готовым посвятить предстоящему мероприятию несколько часов времени и терпения.

Источник: tokar.guru

Моя самодельная бензиновая горелка

Здравствуйте друзья. Вот созрела у меня мысль устроить обзор моей самодельной бензиновой горелки для плавки драгметаллов и медных сплавов. Хочу заметить, что особых денежных затрат сей проект не понёс, нужно лишь желание, вдохновение и три свободных после работы вечера. Начну с того, что устройство у неё не очень сложное, работает на бензино-воздушной смеси, включается в сеть 220 в.

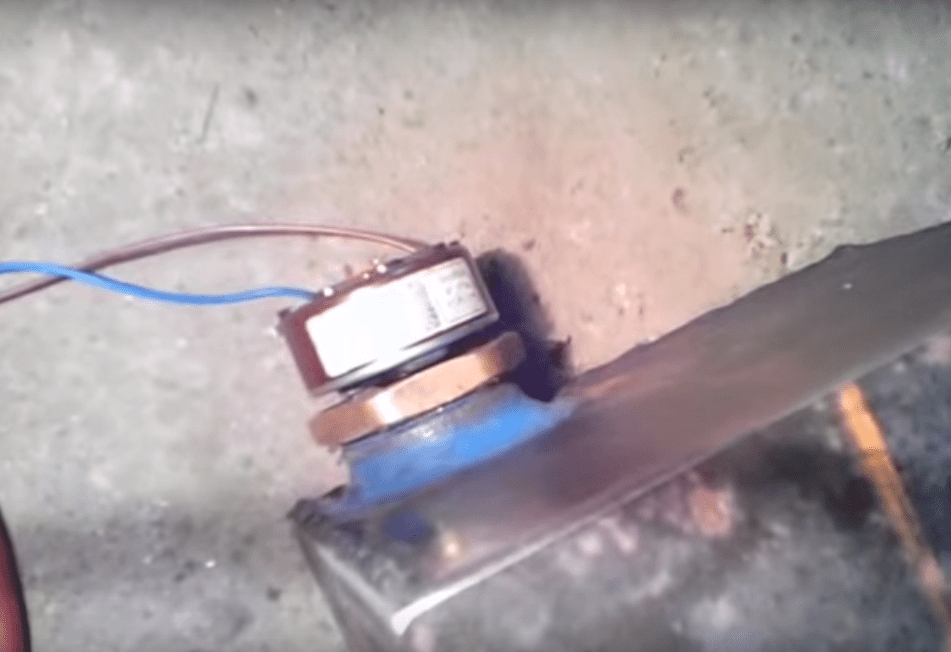

Состоит из старого, но рабочего компрессора от холодильника

Обычного включателя и пускового реле (из того же холодильника). При разборке холодильника я зарисовал схему подключения, куда какой провод идёт и т. д., что значительно облегчило мне монтаж, т. к. я не электрик.

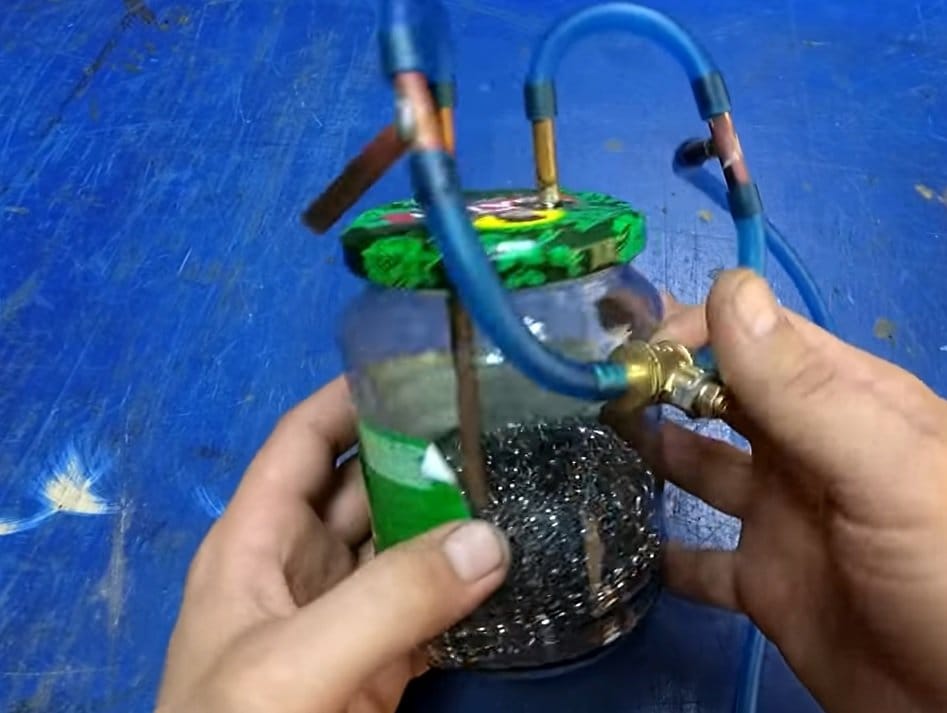

Выходная трубка компрессора соединена гибкой трубочкой с ёмкостью, где готовится бензино-воздушная смесь

Устройство этой ёмкости простое: в ёмкость на 1/3 заливается бензин, трубка подачи воздуха находится ниже уровня поверхности бензина и при включении начинает булькать, в результате чего воздух обогащается парами бензина и через выходную трубку в крышке ёмкости подаётся к самой горелке. Саму ёмкость я сделал из старого дизельного топливного фильтра, приварив к ней снизу бачок от керосинки.

Вот сама горелка:

Я её сделал из использованного баллончика СО2

Внутри латунная пластина с отверстиями. в середине которой основной топливный жиклёр (медная трубка)

Краник регулировки количества смеси, подаваемой к жиклёру. Краник обычный водопроводный, я его снял со старых батарей, когда их менял, предназначался для спуска воздуха из системы отопления.

С ручкой сильно не заморачивался, просто обмотал изоленой

Всё это дело спаяно обычным припоем, только саму голову с соплом я приварил (хотя можно было тоже припаять, температура при работе там небольшая). Соединена с ёмкостью обычной трубкой от капельницы.

В качестве ёмкости для плавки я использую обычный красный кирпич, отрезал болгаркой от него необходимый кусок и выбрал в середине точильным камнем небольшую полость, чтобы расплавленный металл не вытекал.

Из дополнительных инструментов необходимо: кривые плоскогубцы, старый напильник и зажигалка.

И ещё особый порошок, похожий на ангельскую пыль, без которого вся работа пойдёт на смарку

Так же необходимо подумать о технике безопасности: Работать на улице или в чистом хорошо проветриваемом пожаробезопасном помещении, металлический экран и несгораемую основу (кирпич), которую можно безопасно нагревать (температура пламени горелки около 1500 градусов). И можно работать. Вчера я впервые работал с серебром, отлично плавится, вот такое кольцо у меня получилось

Здесь я хочу показать, как работает сам аппарат. Плавлю латунные стержни.

Как видно горелка справляется со своей задачей хорошо. Моё увлечение только кольцами не ограничится, хочу с её помощью постичь ещё очень многое: литьё в опоку, пайка, плавка стекла и ещё много чего. Слиток после плавки.

От сырья до готового изделия

Как видно из вышеперечисленного, сделать такое устройство не сложно и не затратно. Нет ничего невозможного. Идите навстречу к своей цели, воплощайте её в жизнь, ни перед чем не останавливайтесь и у вас всё получится, друзья. Всем пока. Будьте полезны обществу!

Найдены возможные дубликаты

изолента не синяя — сломается быстро

пойду срочно переделаю!

ни у кого ещё не ебануло, достаточно знать элементарные законы физики, чтобы так не думать

Не, там прикол, как у Орков в Wh50 — работает от сознания «оно работает» ))))

Всё отлично, но на входе компрессора всё же фильтр дешёвый автомобильный просится, на ресурс компрессора он повлияет неплохо.
У меня тоже компрессор из холодильника используется для воздуха 🙂
(на фото не доделанный вариант, другого нет)

такой вопрос- компрессор не греется без фреона ,если очень долго работает(про терморелюху я знаю)?

есть идея сделать из него ваккуматор.

нужно ли ему доп охлаждение? и как его сделать?

Я больше сорока минут не гонял, греется он заметно. Вообще производительность у него не большая, видел товарища у которого два компрессора в ресивер дуют одновременно, что бы воздуха больше было. Есть у него ещё один косяк, если ресивер накачан, компрессору не запуститься, по уму, нужно ставить между компрессором и ресивером обратный клапан и спускник.

У меня с накачанным до 9,5 атм. ресивером, 2 холодильных компрессора запускаются

Мне всегда нравятся нерукожопые люди-самодельщики, респект им и хвала! Сам себя отношу к таким, и люблю помастерить в домашних условиях.

Но. иногда удивляюсь стремлению некоторых людей тратить силы, умение и время на то, чтобы сэкономить на копеечных вещах заводского изготовления. Газовый баллон на 5 литров, редуктор и газовая горелка (ещё и с набором сменных головок и различных насадок) – всё это стоит недорого, выглядит красиво, работает профессионально, и как правило – на порядок безопаснее! Ну и не воняет совершенно – ни бензином, ни газом.

Моё правило такое – можно и нужно делать своими руками разные ИЗДЕЛИЯ – мебель, украшения, светильники, автомобили и самолёты. и прочие художественно-технические вещи. Можно вполне включить в их число и некоторую специализированную оснастку и приспособления для работы. Но не надо изобретать сам ИНСТРУМЕНТ – это всё сейчас есть в избытке в магазинах.

Источник: pikabu.ru

Сделай Сам (Знание) 2007-02, страница 124

Бензиновая горелка

О предмете разговора

Принцип работы предлагаемой к изготовлению горелки основан на получении достаточно высокотемпературного факела при сжигании предварительно подготовленных паров бензина в воздушной среде. Температура направленного факела, около 1200 «С, вполне достаточна для выполнения многих работ в условиях домашней мастерской: закалка и отпуск небольшого инструмента, художественная обработка поверхности дерева, расплавление небольших порций цветных металлов и т.п. Основное же предназначение этого устройства — пайка твердыми припоями. Хороша для филигранных и эмальерных работ.

В своей сущности горелка похожа на всем известную паяльную лампу небольших размеров. Однако главное отличие и преимущество горелки в том, что ее не надо разжигать довольно длительное время. При поджигании сразу получается пламя без копоти, обильно сопровождающей процесс разжигания паяльной лампы. Это обстоятельство позволяет выполнение работ в домашних условиях. Стоит, к сожалению, признать тот факт, что присутствие за

паха бензина все же сопровождает работу этого устройства

При эксплуатации горелка гораздо безопаснее паяльной лампы, представляющей собой в рабочем состоянии потенциальное взрывное устройство.

Принципиальная блок-схема всего устройства представлена на рис 1. Здесь:

При включении компрессора сжатый воздух подается через крестовину одновременно в аэратор, ресивер и в один из двух штуцеров горелки. Второй штуцер соединен шлангом с выходным патрубком аэратора. Сжатый воздух, проходя через толщу залитого в аэратор бензина, насыщается парами этого бензина, которые поступают в горелку. Таким образом через один штуцер подаются пары бензина, через второй — воздух. Непосредственно в горелке эти два потока смешиваются и поступают далее в форсунку. Регулировка количества и состава рабочей смеси выполняется двумя игольчатыми вентилями. Третий вентиль служит для регулировки формы факела.

Далее рассмотрим особенности конструкций всех элементов устройства.

Сборочный чертеж представлен на рис. 2. Деталировка — на рис. 3 и рис. 4. На сборочном чертеже:

Источник: zhurnalko.net

Бензиновая горелка своими руками

Очевидно, что на нашей планете существует множество мест, где нет возможности воспользоваться газом для каких-либо целей. Людям, которым приходится жить в таких условиях, не выьвает не слишком удобно, поскольку они вынуждены пользоваться другими приспособлениями даже для приготовления еды. К ним относятся разные электрические плиты, печи и тому подобное.

Однако, существуют и другие приспособления, с помощью которых можно отлично выйти из положения. А самым главным преимуществом таких средств будет то, что их можно с лёгкостью изготовить своими руками. Ну а речь пойдет именно о бензиновых горелках.

Если вы, например, являетесь владельцем какого-нибудь загородного участка, к которому просто не проведен газопровод, вам обязательно понравится идея с бензиновой горелкой своими руками. С её помощью вы сможете решить все проблемы, касающиеся приготовления еды, обогрева помещения и тому подобному.

Особенно отличным решением своими руками бензиновая горелка станет для тех, кто не представляет своей жизни без всяческих походов в дальние места с ночевкой.

Преимущества приспособления

Как говорилось ранее, бензиновая горелка своими руками может пригодиться где угодно: при походе на природу, на даче, в гараже, в местах без электричества и так далее. Также устройство может пригодиться в местах, где разводить костёр нельзя или не рекомендуется. Благодаря небольшому и эффективному пламени, которое будет вырабатывать наша горелка, её можно использовать в любом разумном месте.

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

• очень проста в использовании;
• экономична;
• компактна;
• дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Способы изготовления горелки своими руками

Как и говорилось ранее, сделать бензиновую горелку своими руками просто не может составить большого труда. Однако, если вы в данном деле новичок, то лучше всего воспользоваться именно первым способом, который является самым лёгким.

Первый способ

Кстати говоря, о данном способе создания бензиновой горелки слышали многие люди, которые даже ни разу не увлекались вопросом о данном изделии. И всё-таки нам понадобятся: две алюминиевые банки. Естественно, они должны быть пустыми. Можно использовать банки от пива, сгущенного молока, «Кока-Колы» и так далее.

Итак, после того как вы полностью промыли и высушили банки, пора приступать к делу. Примерно в центре дна первой банки необходимо сделать 4 прокола с помощью гвоздя. Точно такие же отверстия необходимо сделать по периметру ободка банки. Так мы сделали заготовку, именно из неё и будет вырываться пламя.

Теперь следует отрезать деталь, которую мы сделали немного ранее, от остальной части банки. Длина её бортика (боковой части) должна составлять порядка 3-4 сантиметров. Резать можно с помощью обычных ножниц. Если они не подходят, можно воспользоваться ножом или другим острым предметом.

Следующим шагом переходим ко второй банке, у которой необходимо просто отрезать дно, причем следует постараться сделать это со всей аккуратностью, без возникновения зазубрин. Если зазубрин все-таки не удалось избежать, необходимо сточить их с помощью наждачной бумаги.

В заключение необходимо просто соединить две части, которые у нас получились. Кстати, это является тоже не таким уж и простым делом, поскольку банки обладают одинаковым диаметром. Чтобы избежать сложностей на данном этапе, можно просто сделать небольшой разрез в бортике одной из банок. В таком случае после этого нужно создать герметичность конструкции, обмотав её боковую поверхность алюминиевым скотчем.

Для того чтобы придать жизнь нашей бензиновой горелке, сделанной своими руками, нужно налить в неё бензин, после нагреть ее площадь зажигалкой и поджечь сверху. Рекомендуется еще порядка 5–10 секунд нагревать горелку, поскольку сразу же она не сможет поддерживать пламя самостоятельно.

Как видите, сделать качественную бензиновую горелку своими руками оказалось очень легким занятием, на которое может уйти порядка 20 минут.

Второй способ

Если вы еще не забыли, существует и второй способ создания бензиновой горелки своими руками. Однако, он в несколько раз сложнее, чем его предшественник. Естественно, он может похвастаться большим уровнем надежности, прочности и долговечности. Поэтому, если вы решили создать для себя отличный качественный прибор, который будете использовать в течение долгого времени, а также вам не жалко сил и времени на его изготовление, то этот способ именно для вас.

Итак, для изготовления такой горелки нам понадобятся:

• Компрессор. Здесь можно использовать старую автомобильную камеру, которую нужно будет постоянно накачивать, или же стандартный компрессор от старого холодильника, если такой имеется.
• Ресивер. Здесь подойдет обычная пластмассовая канистра объемом порядка 10 литров. Также требуется плотная и полупрозрачная пробка.
• Топливный бак. Двухлитрового обычного металлического бочка здесь будет вполне достаточно. В его крышку необходимо впаять две трубки, длинная должна быть опущенной на дно бака.
• Горелка — можно приобрести в магазине или изготовить самостоятельно.

После того как вы приобрели все необходимые «ингридиенты», можно приступать к изготовлению бензиновой горелки.

Для начала наполните топливный бак, описанный в третьем пункте, обычным бензином примерно на половину всей емкости бака. На вход компрессора установите стандартный фильтр. Делается он из воронки и ненужных чулок/колготок.

Всё остальное соединяется по стандартному и интуитивному принципу, который не требует подробного описания действий,

Заключение

Итак, как вы могли заметить, бензиновые горелки, сделанные своими руками, имеют просто огромное количество преимуществ. Они просты в изготовлении, не требуют сил, топливо для них крайне экономическое во всех проявлениях. Все, что понадобится для выполнения такой конструкции: смекалка, руки и бензин.

Источник

Газовая горелка своими руками чертежи. Газовая горелка своими руками.

Бензиновая горелка своими руками

Для проведения ремонтных и прочих кровельных работ, подразумевающих под собой расплавление мастик и укладку кровельных материалов, вам понадобится специальная газовая горелка. Устройство используется в основном для выполнения следующих задач:

— нагрев и просушка кровельных материалов;

— резка и пайка металла;

— обжиг слоя старой краски.

Примерное строение газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе . Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.

На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа . Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.

Составные части горелки для кровли

В процессе сборки прибора механическая обработка практически не используется. Горелка собирается из готовых запчастей. Для её изготовления нам понадобятся:

1. Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
2. Заглушка, которая используется для перевозки газовых баллонов.
3. Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
4. Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
5. Деревянная ручка.

В качестве рукоятки можно использовать ручку от перегоревшего паяльника.

Поэтапный процесс изготовления горелки

Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм.).

При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.

Такие форсунки стоят в покупных моделях

Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.

На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.

Газовая горелка — это специальное устройство, которое обеспечивает равномерное сгорание газа и позволяет регулировать подачу топлива. Зачастую, не каждый человек может позволить себе подобное устройство, однако газовая горелка своими руками, сделанная из подручных материалов, будет экономичной и практичной альтернативой заводским аналогам.

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Кстати! Наибольшая температура пламени – в конце зелено-голубой части факела.

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа(вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Внимание! Вентиль ВК-74 следует использовать лишь при регулировке пламени. Прекращать подачу газа только на баллоне

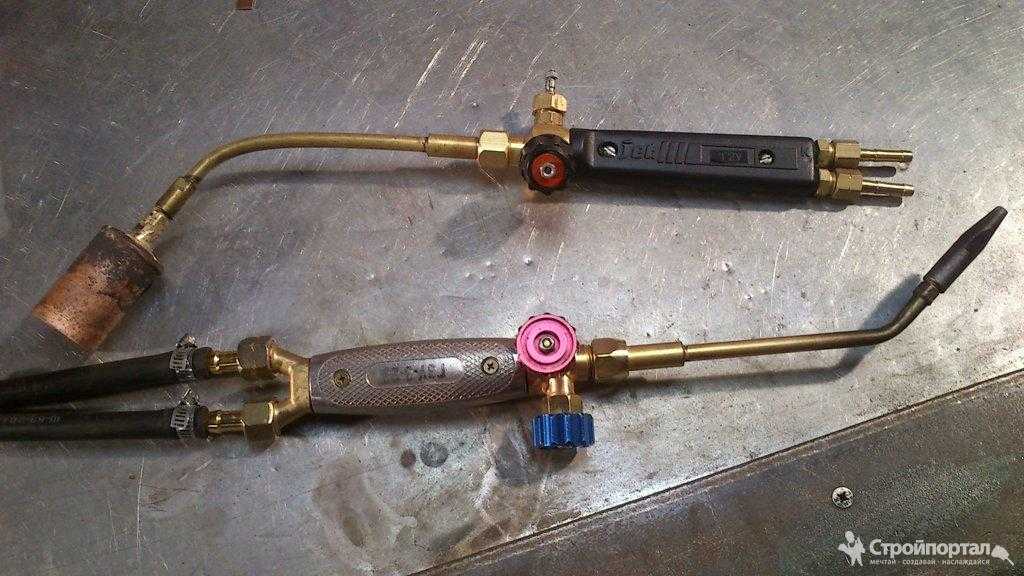

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

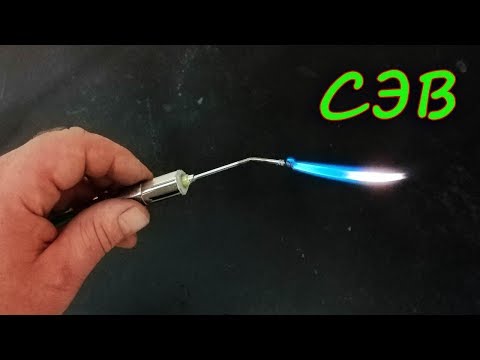

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы — регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов. Работать с ней следует осторожно, соблюдая технику безопасности.

Инфракрасный обогреватель

Использование самодельных газовых горелок может натолкнуть на мысль о собственноручном создании инфракрасного обогревателя. Такие обогреватели созданы для обогревания домов или гаражей, в условиях постоянно растущей цены на газ. Самым простым способом сохранить тепло является использование обыкновенной пищевой фольги. Ее необходимо закрепить на стене позади батарее. Тепловые потоки будут отражаться от алюминиевой поверхности в помещение, что не позволит уйти теплу сквозь стены.

В более сложном варианте можно использовать спираль. Для этого нужно приобрести в магазине спираль накаливания и инфракрасный порт. Делать такое устройство достаточно просто: спираль требуется уложить в металлический блок, который подключается к электросети. К полученной конструкции присоединяется инфракрасный порт. Данное устройство работает на основе способности порта распространять в помещение тепловую информацию, получаемую от горячей спирали.

Для гаражей или иных маленьких нежилых помещениях лучше всего подойдет обогреватель, созданный на основе маленькой жестяной коробки и графитового песка. Такое устройство достаточно компактно, оно не требует много место, при этом прекрасно справляется с поставленными перед ним задачами. Перед началом работы емкость необходимо тщательно промыть и просушить. Она может быть какого угодно диаметра и размера, важно, чтобы она полностью подходила под ваши представления о том, каким должен быть будущий обогреватель.

Графит необходимо перемешать с мелким песком в отношении один к одному и наполовину заполнить коробку. Из листа жести нужно вырезать круг, диаметром подходящий под железную емкость, и прикрепить к его краям выводной провод. Эту конструкцию нужно уложить на смесь песка и гранита, после чего засыпают оставшейся смесью. Далее емкость нужно плотно закрыть крышкой, чтобы искусственным образом создать давление внутри ее. Второй провод корпуса емкости подключается к автомобильному аккумулятору.

Регулировать температуру нагрева такого устройства можно с помощью крышки. При более плотном закручивании температура жестяной коробки будет сильнее. При меньшем он будет терять тепло. Важно не давать такому обогревателю перегреваться. В таких случаях коробочка начнет светиться красным или оранжевым свечением. При перегреве происходит процесс спекания песка, что приводит к потере эффективности работы газовой горелки самодельной. Чтобы ее восстановить, нутро потрясти устройство.

Газовый инфракрасный обогреватель более затратен по материалам, так как требует приобретения небольшой инфракрасной керамической грелки. Лучше всего не покупать большое устройство, так как «питаться» оно будет от маленького пропанового баллона, объемом 1 литр. Кроме этого необходима горелка — насадка со специальным краном. В первую очередь необходимо избавиться от всех форсунок горелки, оставив лишь трубу и кран. На трубу надевается шланг, который должен быть длинной чуть более полуметра. К этому устройству и подключается баллон с газом. Очень важно, чтобы при этом он находился в вертикальном положении, так как перемещение газа идет вверх, а не горизонтально. Такой обогреватель работает в течении двух часов на обычном 200-граммовом баллоне.

Рыбаки часто пользуются подобным приспособлением во время зимней рыбалки в палатке. Запас баллонов с газом позволяет комфортно провести ночь на льду. Кроме того, эта конструкция безопасна, в ней нет открытого огня, который может нанести вред. Керамической плитке достаточно 10 минут до полного разогрева, после чего она начинает активно излучать тепло, нагревая воздух вокруг себя.

Как сделать газовую горелку своими руками? Или обогреватель? Очень просто! Главное знать внутренне устройство данных аппаратов для того, чтобы иметь представление о ее работе. После этого изготовление самодельной конструкции не составит труда. Главное, не забывать про соблюдение технике безопасности при работе с открытым огнем или его источниками.

Главным элементом газового котла является горелка. Именно вокруг нее выставляются все остальные элементы. От устройства узла зависят многие аспекты использования оборудования. Прежде всего это безопасность и экономичность. Поэтому многие хотят сделать своими руками такую газовую горелку для котла, которая будет подходить по всем требованиям хозяев. На первый взгляд это может показаться сложным процессом, но на самом деле это не так.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее. При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой.

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

• атмосферная горелка;
• вентиляторная;
• диффузионно-кинетическая.

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

• простая конструкция;
• компактность;
• тихая работа;
• приемлемая стоимость;
• возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

При этом подобные устройства не могут иметь высокую мощность. Дело в том, что за счет своей конструкции атмосферные грелки не могут втянуть большое количество кислорода.

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

1. Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
2. Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
3. Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

1. По сравнению с атмосферными они работают заметно громче.
2. Имеют высокую цену.
3. Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

1. Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
2. На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
3. К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
4. Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
5. Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

1. Открывается кран подачи газа на баллоне или магистрали.
2. К соплу подносится спичка.
3. Открывается основной вентиль.

Важно! Мощность устройства можно регулировать посредством вентиля. Самым горячим является зелено-голубое пламя.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Особенности использования

Газовые горелки неприхотливы в обслуживании. Главной особенностью является ежегодная чистка. При этом процедуру должны проводить только высококвалифицированные специалисты, так как для этого нужно разбирать котел. Чаще всего чисткой горелок занимается сервисный центр.

Грязь удаляется просто – с помощью сжатого воздуха. При этом важно настроить подходящее давление. Дело в том, что некоторые современные детали могут не выдержать поток в 10 атм.

Чтобы процесс очистки проходил быстрее и требовался реже, на подаче газа ставится специальный фильтр. Это делает мастер после подачи заявки в соответствующую структуру.

Что ж, несмотря на то, что газовая горелка в котле отопления хоть и кажется сложнейшим инженерным узлом, теме не менее ее можно без проблем сделать самому. Для этого нужно подготовить все необходимые материалы и обладать навыками работы с металлом. Кроме того, необходимо иметь несколько единиц специального инструмента.

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

• Получение сертификата качества.
• Разрешительные документы от госгортехнадзора.
• Проверка конструкции на соответствие параметрам качества и эксплуатации.

Для сбора этой документации потребуется много времени и сил. Поэтому намного выгоднее приобрести заводскую газовую горелку для котла. Но если желание собрать и испытать изделие собственного производства велик, можно сделать газовую горелку своими руками.

Принцип работы газовой горелки

Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:

• Атмосферные – с открытой камерой сгорания.
• С принудительной подачей воздуха – с закрытой камерой.

Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:

Для изготовления понадобятся:

1. Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
2. Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
3. Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
4. Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.

Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.

Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

• Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
• Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
• Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
• Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.

Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.

При желании сделать самодельную горелку для конкретного котла нужно взвесить все «за» и «против». Стоит ли рисковать дорогим оборудованием, своей безопасностью и своих близких?

Самодельная газовая горелка – это устройство, которое имеет целый ряд преимуществ по сравнению с остальными ее аналогами, работающими на бензине и иных видах топлива. Основные преимущества газовых горелок заключаются в следующем: они просты в применении, не издают вредных и неприятных запахов во время использования и не коптят, как, например, бензиновые. К тому же очень компактна, а значит, использовать ее можно практически в любых отраслях хозяйства. В чем же ее особенности и как ее сделать своими руками?

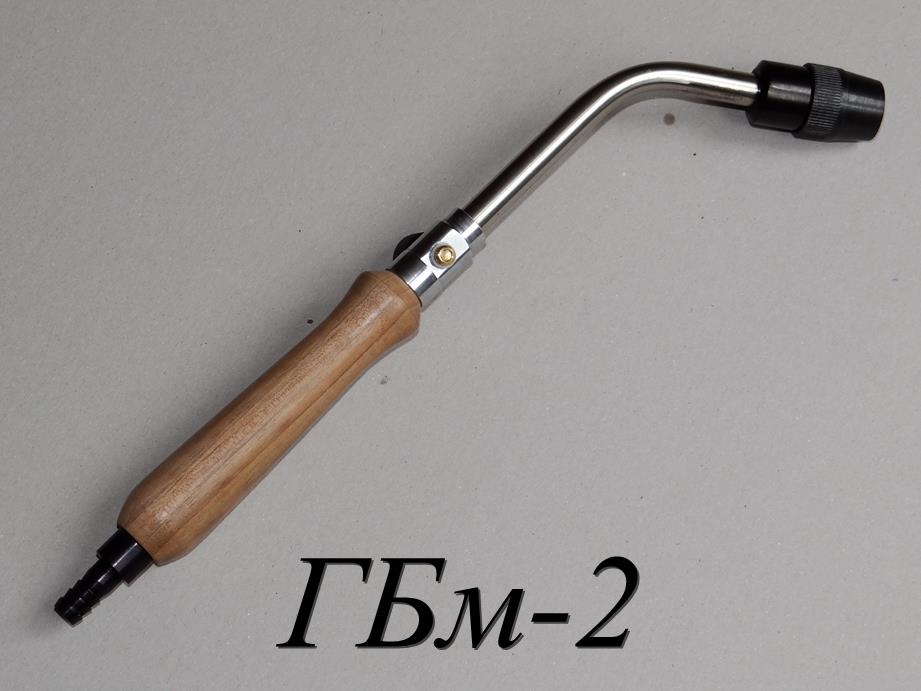

Устройство газовой горелки

Конструкция данного инструмента предполагает наличие следующих основных деталей:

1. Редуктора.
2. Форсунки.
3. Регулятора подачи топлива (в данном случае газа).
4. Головки.
5. Узла, куда закрепляется

На чем она работает?

Что касается топлива, то газовая горелка зачастую работает на пропане (либо смеси «пропан-бутан»). Им заполняется отдельная емкость (баллон), который, как мы уже отметили выше, крепится на специальный узел.

Сложно ли сделать ее своими руками?

Стоит отметить, что в своей конструкции данный аппарат не имеет каких-либо сложных элементов и деталей. Поэтому делается своими руками очень быстро (как показывает практика, на работу уходит не более 30-40 минут времени), и разобраться в ее конструкции сможет даже начинающий мастер. В случае с бензиновыми устройствами дела будут обстоять не так позитивно.

Область применения и элементы конструкции

Используется она в основном для нагрева и просушки материалов, для резки металлических изделий, в том числе труб, и обжига старой краски. В конструкцию горелки включаются металлический корпус (в него входит также специальный стакан, который не дает ветру задуть пламя), форсунка (для розжига топлива), рукоятка, которая крепится к корпусу (кстати, ее длина должна быть не более 100 сантиметров), держатель (устанавливается на рукоятку и изготавливается из дерева либо жаропрочного пластика), а также газовый шланг. Кроме этого, здесь присутствует редуктор и подводящая трубка с вентилем. Последний регулирует уровень подачи газа и, соответственно, длину пламени тоже.

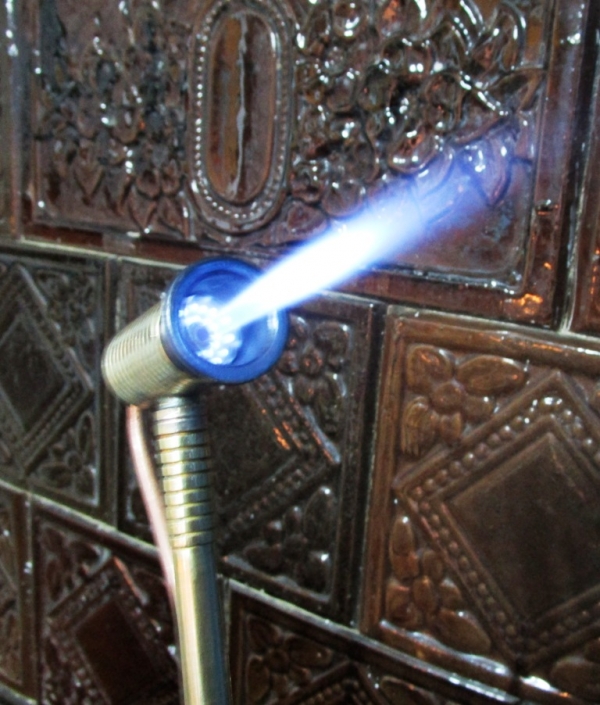

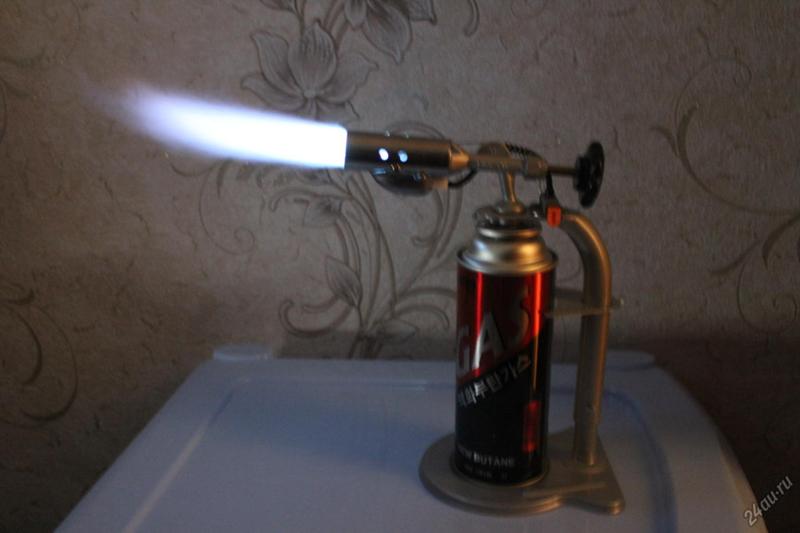

Как делается мини-газовая горелка своими руками?

Начать можно с самого простого – с рукоятки. Ее можно сделать из дерева, а лучше всего взять готовую от какого-либо перегоревшего паяльника. Подводящую трубку следует изготовить из стали. Особе внимание обращайте на размеры. Оптимальный диаметр трубки должен быть примерно 1 сантиметр. При этом толщина не более 2-2.5 миллиметров. Данную трубку необходимо вставить в ручку и зафиксировать. Сделать это можно при помощи обычного клея.

Корпус

Его мы делаем тоже из стали, а именно из латунного прутка шириной в 2 сантиметра. Из него также можно изготовить и рассекатель. Далее необходимо проделать несколько отверстий. Это нужно для того, чтобы обеспечить нормальную подачу кислорода. В противном случае при малейшем сквозняке пламя горелки потухнет или газ с форсунки попросту не зажжется. Сколько нужно делать отверстий? Их в общем количестве 4, каждое из которых имеет диаметр в 1 миллиметр. Эти отверстия нужно сделать в стержне рассекателя. Кроме этого, просверлите 2 радикальные дыры по 5 миллиметров непосредственно в корпусе. Все это будет способствовать нормальному горению топлива в устройстве, что положительно скажется на скорости и качестве выполняемых работ.

Как дальше делается самодельная газовая горелка? Далее вам необходимо будет запрессовать рассекатель в корпус. При этом внутренний фланец следует устанавливать с небольшим зазором (не менее 0.6 миллиметра). Эта щель будет служить для торможения потока газа, подводящегося к отверстию запальника.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Как собрать все эти элементы воедино?

Корпус вместе с рассекателем следует навернуть на наружную резьбу форсунки. При этом газовая горелка, своими руками изготовленная с учетом всех рекомендаций, должна подавать ровное пламя. Важно следить за тем, чтобы во время сгорания топливо не издавало копоти.

Что делать, если горелка дымит и подает неровное пламя? В таком случае нужно постепенно поворачивать корпус на резьбе форсунки. Делать это необходимо до тех пор, пока газ не будет давать такой характерный дым. Если очень свободное, уплотните его Все, на данном этапе газовая горелка своими руками успешно сконструирована. Теперь можно смело пользоваться ею в хозяйстве.

Несколько слов о порядке работы с инструментом

Чтобы газовая горелка, своими руками сделанная, была безопасной в использовании, перед первым запуском обязательно проверьте ее детали на герметичность, а именно паяльные соединения, места совмещения разъемов и рукавов. После этого откройте вентиль на пол-оборота и подождите, пока устройство не подаст пламя. Здесь процесс розжига происходит автоматически, поэтому дополнительно никаких действий предпринимать не следует. Теперь отрегулируйте уровень и длину подаваемого пламени (делается это при помощи редуктора или того же вентиля) и приступайте к работе.

Итак, мы выяснили, как изготавливается газовая горелка своими руками, узнали ее конструкцию и правила пользования этим устройством.

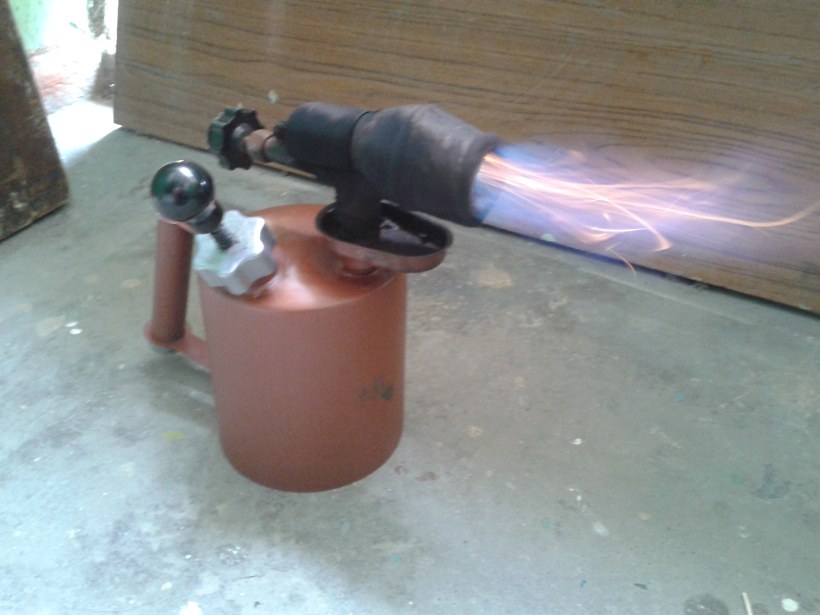

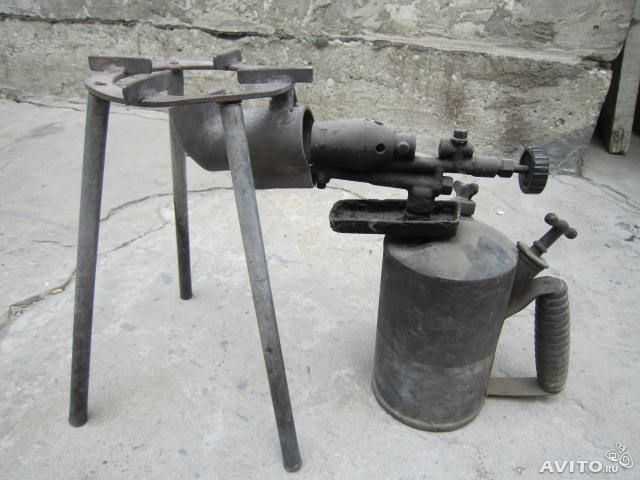

Бензиновые горелки для пайки и всё, что с ними связано

Предназначение

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

• Аппарат портативен;
• Небольшая масса аппарата;
• Удобство использования;
• Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

• Бензиновый бачок;
• Воздушный компрессор;
• Бензиновые шланги;
• Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно.

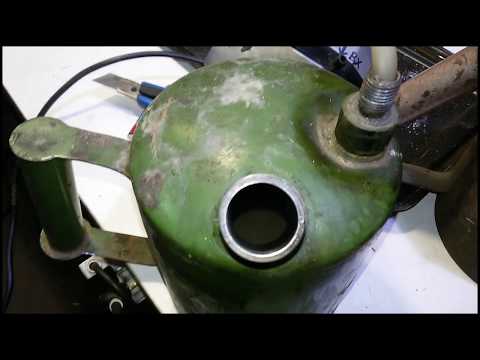

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

• Корпус;
• Втулка с крючком;
• Трубка;
• Упор;
• Ручка;
• Резиновое кольцо;
• Воздушный шарик;
• Ручка;
• Резиновая груша;
• Наполнитель.

Изготовление:

1. Корпус горелки можно выточить на токарном станке. В качестве материала для изготовления этой важной детали может быть использована сталь любой марки. Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки. При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность.
2. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты.
3. Далее необходимо изготовить втулку с крючком и упор. Для этого можно использовать стальной лист.
4. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба.
5. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака.
6. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно. Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками.

Похожие статьи

• Фен для пайки: конструкция, принцип действия
• Газовая горелка для пайки: полезная информация о полезном инструменте
• Горелка для дуговой и аргонной сварки Конструктивные особенности горелок для различных видов сварочного процесса
• Стол для пайки: что нужно знать об этом предмете?

преимущества и недостатки. Советы по самостоятельному изготовлению :: SYL.

ru

Авантюрин, малахит, сердолик: кристаллы, привлекающие в жизнь любовь

Последовательности нет: признаки эмоционально незрелых родителей

Лук будет крепким. Как получить хороший урожай при осенней посадке

Соус и много тушеного мяса. Готовим свинину для бургеров

Об этом мало кто знает: как заставить орхидею второй раз зацвести

Коротко, но со вкусом: 10 модных многослойных стрижек длиной до подбородка

Обрезаем и подкармливаем: как подготовить пионы к зимовке

Порошок кладём по норме. Как экономить на стиральном порошке не во вред

Что делать, чтобы семенной картофель сохранился до весны

Что добавить к макаронам, чтобы не набрать лишних килограммов

Автор Тимошенко Михаил November 23, 2015

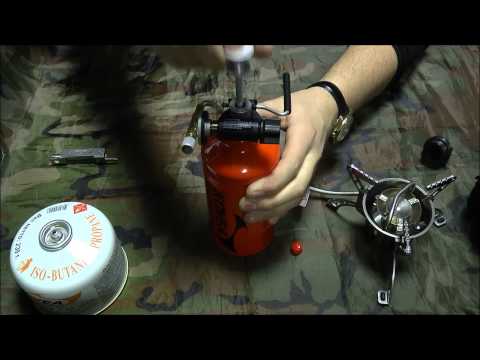

Бензиновая горелка – устройство, функционирование которого основано на соединении паров жидкого топлива с кислородом для получения устойчивого горения. В путешествии крайне удобно использовать готовые приспособления заводской сборки. Однако при желании горелку можно изготовить собственными руками.

Автономное устройство пригодится в местах, где запрещено разводить костры или отсутствуют дрова. Бензиновая горелка вырабатывает уровень пламени, который практически незаметен. Однако его температуры вполне достаточно для быстрого приготовления пищи.

Преимущества

Горелка бензиновая туристическая становится выбором альпинистов, любителей подледной рыбалки, а также путешественников, которые отправляются в длительные зимние походы. Приспособления на жидком топливе способны эффективно работать даже при арктическом холоде.

Среди прочих достоинств бензиновых горелок стоит отметить:

• Возможность розжига на экстремальных высотах.
• Доступность топлива, применение альтернативных решений в виде керосина или спирта.
• Низкая стоимость заправки по сравнению с газовыми моделями.
• Незначительный вес тары.
• Особая простота конструкции.

Недостатки

Бензиновая горелка отличается некоторыми очевидными минусами. На первое место выходит необходимость в применении топлива высокой чистоты. Засорение узкого отверстия дросселя для поступления бензина на парогенератор может превратиться в настоящую проблему при потребности в быстром розжиге горелки. Устранить неполадку позволяет прочистка системы. Однако на это требуется время.

Бензиновая горелка нуждается в аккуратном обращении. При заливке в емкость топливо нередко попадает на корпус приспособления. Впоследствии это может вызвать нежелательное воспламенение.

Бензиновая горелка отличается неравномерным извержением пламени. Поэтому использовать подобные приспособления внутри палаток рекомендуется в крайних случаях. Ко всему добавляется неприятный эффект в виде распространения специфического запаха и черной копоти.

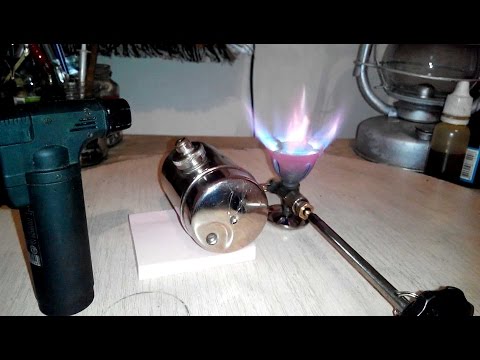

Бензиновая горелка своими руками

Чтобы сэкономить средства при подготовке к походу, можно попытаться собственноручно изготовить устройство на жидком топливе. В качестве основы достаточно использовать обычную жестяную банку из-под напитка, в центральной части которой проделывается несколько проколов диаметром 2-3 мм. Аналогичные отверстия выполняются также по всей окружности ободка банки на расстоянии друг от друга примерно в 1 см. Таким образом подготавливается платформа будущей горелки, откуда в последующем будет поступать пламя.

Вышеуказанная деталь отрезается от основного корпуса банки с припуском материала порядка 3 см. Отделяется дно банки, куда укладывается кусок пропитанной жидким топливом ваты. Затем обе части приспособления герметично соединяются в единую конструкцию.

Эксплуатация готовой самодельной горелки заключается в следующем. Емкость наполняется бензином примерно на треть. Проемы на ободке орошаются топливом и поджигаются. Тонкая жестяная основа моментально разогревается, передавая тепло внутрь. От смоченной в бензине ваты активно выделяются пары бензина, которые поддерживают пламя.

В заключение

Достоинства бензиновых туристических горелок очевидны. Заводские приспособления экономичны, легки и просты в эксплуатации. Самодельные конструкции изготавливаются за считанные минуты из подручных материалов.

Подобные приспособления становятся незаменимы в экстремальных условиях, когда в наличии имеется минимум жидкого топлива и нет возможности для розжига огня традиционным способом.

Похожие статьи

• Туристические горелки: разновидности, преимущества и недостатки
• Горелка на отработке своими руками: пошаговая инструкция с фото
• Газовая горелка для пайки меди, алюминия: советы по выбору и отзывы
• Плюсы и минусы бензиновых зажигалок. Как заправить зажигалку бензином
• Горелка дизельная для котла: принцип работы, выбор, настройка
• Котлы КЧМ-5: описание, особенности, технические характеристики, сравнение с конкурентами и отзывы
• Газовая горелка для кровельных работ: инструкция, чертеж, фото

Также читайте

Как сделать пропановую горелку шаг за шагом

Вы ищете простой способ сделать уличную пропановую горелку? Что ж, вам повезло, так как вы можете получить всю необходимую информацию о газовой горелке DYI здесь. Есть много причин, по которым люди обращаются к пропану, а не к древесному углю. Во-первых, работа с углем может быть довольно грязной. Это также имеет тенденцию быть довольно дорогим, особенно зимой. Пропан, с другой стороны, чист, доступен и доступен в любое время года. Таким образом, это удобный вариант по сравнению с использованием древесного угля.

В Интернете можно найти множество конструкций, и все они имеют свои преимущества в зависимости от типа горелки, которую вы хотите построить. Дело в том, что этот дизайн является адаптацией того, что есть в сети, с некоторыми изменениями здесь и там, чтобы сделать его конструкцию еще более управляемой. Вы заметите, что у него нет расширенного конца, который характерен для многих горелок из-за ударов при нагревании. Таким образом, если вы предпочитаете пропустить этот шаг или у вас нет кузницы, чтобы помочь вам сделать это, вам повезло, поскольку она не является частью этапов.

Вы можете использовать эту горелку в печи для плавления таких материалов, как медь для литья, поскольку она излучает высокие температуры. Теперь, когда у вас есть предыстория этой горелки, мы можем приступить к ее изготовлению. Вот что вам понадобится, чтобы сделать газовую горелку своими руками:

Оборудование

Первое, что вам нужно сделать, это собрать все детали, которые вам понадобятся. Они следующие: стальной переходник от 1 ½ до ¾ дюйма, стальная труба 300 миллиметров ¾ дюйма с резьбовыми концами, стальная труба 1 дюйм, короткая стальная труба 1 ½ с резьбой и стальная труба (8*200) миллиметров. Обратите внимание, что все стальные детали, которые вы используете, должны быть ковкими. В дополнение к этим деталям вам понадобятся следующие инструменты: дрель, молоток, кернер, миллиметровое сверло, газовый баллон с пропаном, регулятор пропана высокого давления, ножовка и защитное снаряжение ( перчатки и защитные очки.) Если вы не можете найти ножовку, вы можете использовать любую другую ножовку, которая может резать сталь.

Конструкция

Работа этой горелки будет заключаться в том, что на одном конце будет переходник с трубой, проходящей между ними, которая открывается на другом конце, тем самым создавая вакуум. Эта операция, получившая название «эффект Вентури», позволяет втягивать воздух сзади и обеспечивает эффективное сгорание газа. Цель этой конструкции — дать вам возможность иметь голубое пламя, лишенное желтого пламени. Наличие последнего свидетельствует о неполном сгорании и приводит к меньшему выделению тепла по сравнению с голубым свечением. Вот кое-что, что может помочь вам, если вы хотите иметь более горячее пламя, чем то, которое дает эта горелка: вы можете разжечь конец. Однако факельное сжигание или его отсутствие будет зависеть от того, как вы планируете использовать пропановую горелку.

Подготовка

Теперь вы можете начать работу с трубами, чтобы избавиться от всех деталей, которые не понадобятся для сборки. У дюймовой трубы вам нужно отрезать конец, так как он будет служить соплом горелки. Для 1 ½-дюймовой трубы вы отрежете конец, который вы будете использовать для размещения газовой трубы в переходнике. Таким образом, обязательно сохраните его, когда будете выбрасывать обрезанные концы. Если необходимо выполнить какую-либо другую резку, это лучшее время для этого, чтобы вы могли перейти к газовой трубе и редуктору.

Возьмите восьмимиллиметровую трубу и приварите один конец так, чтобы он закрывался. Таким образом, газ не будет уходить. В качестве альтернативы вы можете использовать концевую заглушку. Далее отмерьте длину переходника с того конца и отметьте ее на восьмимиллиметровой трубе. Теперь отмерьте половину диаметра и просверлите одномиллиметровое отверстие. Важно отметить, что сверление металла часто сопряжено с проскальзыванием сверла, поэтому вы можете использовать молоток и кернер, чтобы сделать небольшую вмятину в том месте, где вы собираетесь сверлить. Кроме того, маленькие сверла имеют тенденцию легко ломаться, поэтому с ними нужно обращаться осторожно.

Наличие выступов на восьмимиллиметровой трубе очень удобно при позиционировании. Вы хотите, чтобы он был безопасным, как только вы зажмете газовую магистраль, чтобы он не мог выскочить из-за давления. Вы можете использовать шлифовальный станок или другой инструмент, чтобы сделать на нем несколько вмятин. Отсюда сделайте восьмимиллиметровые отверстия по обеим сторонам редуктора, чтобы создать пространство, через которое может проходить подающая труба. Убедитесь, что он опускается достаточно, чтобы вы могли получить доступ к части внутренней резьбы, которую вы затем будете использовать для трубопровода, чтобы установить подачу газа.

Ваша работа почти закончена, остался только процесс сборки. Восьмимиллиметровая труба должна иметь отверстие, в которое можно вкрутить 1 ½-дюймовый конец, который вы отрезали при подготовке. Вы можете сделать это вручную, если хотите, так как цель состоит в том, чтобы расположить трубу. Теперь вы можете привинтить переходник к ¾-дюймовой трубе, прежде чем надеть на конец однодюймовую трубу. В этом процессе не нужно прилагать больших усилий, а использование молотка может привести к заклиниванию трубы. Отверстие в восьмимиллиметровой трубе должно быть таким, чтобы оно было обращено вниз по длине горелки.

Убрав узел, теперь вы можете подключить газ к источнику и включить его при низком давлении. Будьте осторожны, когда вы делаете это, и подожгите газ, используя длинную зажигалку. Сначала пламя будет желтым, а по мере увеличения количества газа цвет должен стать синим. Обратите внимание, что слишком большое давление приведет к выдуванию газа, что довольно стандартно. Если вы не можете добиться голубого пламени, вы можете ослабить подачу и изменить направление отверстия так, чтобы оно было немного направлено в сторону стенки горелки, так как это позволит смешать газ с воздухом. Всего наилучшего!

Биография автора: Джессика родилась в 1971 году в Фармингтоне, штат Мичиган, и выросла в теплой семейной среде. Ее отец – инженер-электрик и изобретатель, а мать – ветеринар, у нее двое братьев и сестер и очень большой задний двор. Джессика ведет собственный блог, где пишет о различной бытовой технике.

Руководство по горелкам для костра

Горелка для костра — это сердце газового костра, обеспечивающее теплое свечение естественного пламени без дров.

Независимо от того, заменяете ли вы поврежденную горелку для костра, собираете ли вы свою собственную яму для костра или стол с нуля или изучаете лучшие модели перед покупкой, мы обеспечим вас. Вот что вам нужно знать о горелках для костра.

На этой странице

Что такое горелка для костра?

Основой любого газового костра является горелка, элемент, определяющий форму и размер пламени.

Как работают горелки для костра?

По сути, горелки для костра представляют собой металлические трубки с крошечными отверстиями. Газовое топливо поступает в трубку и распределяется равномерно, выходя через отверстия. Система зажигания создает искру или пламя. Газ, выходящий из горелки, сгорает, образуя ровный массив естественного пламени.

Поскольку горелки для костра часто прячут под лавовыми камнями или стеклом, их назначение и конструкция часто скрыты. Чтобы увидеть более наглядный пример этого процесса в действии, взгляните на газовую горелку на гриле или плите. Оба используют один и тот же процесс подачи, распределения и зажигания.

Варианты базовой горелки включают размер, форму, материал и добавление газовых форсунок. Но прежде чем мы перейдем к самой горелке, нам нужно поговорить о топливе.

Пропан и природный газ

Ямы для газового костра работают на природном газе или жидком пропане. Выбор газа не влияет на саму горелку. Скорее, разница заключается в системе подачи, соединяющей источник топлива (газопровод или баллон с пропаном) и горелку.

Пропан горит горячее, чем природный газ, поэтому ямы для костра на природном газе подают больше топлива в горелку, чтобы произвести такое же количество пламени, как и в яме для костра на пропане.

При покупке горелки убедитесь, что она подходит для выбранного вами топлива, или купите комплект переходников, чтобы переоборудовать ее на это топливо. Многие горелки поставляются с моделями на пропане или природном газе или включают набор переходников.

Тарелка или сковорода

Тип топлива также влияет на другой элемент очага: плиту или сковороду горелки. Это плоский металлический диск, расположенный под горелкой. Сковороды имеют приподнятую внешнюю кромку, а тарелки, естественно, плоские. Для наших целей мы будем использовать эти термины взаимозаменяемо.

Для костровых ям, работающих на природном газе, обычно не требуется кастрюля, но для большинства костровых ям, работающих на пропане, она необходима. Некоторые горелки продаются с прикрепленным поддоном.

Для костровых ям нужна кастрюля, потому что пропан тяжелее воздуха. Если пропан осядет на дно костра, он может сразу воспламениться и вызвать сильный взрыв. Поддон держит его ближе к воспламенителю, чтобы он не просачивался на дно.

Пропан также нуждается в смеси воздуха, чтобы гореть без образования сажи. Ямы для костра на пропане обычно имеют смеситель воздуха на линии подачи. Потому что природный газ легче воздуха, сгорает чисто и не требует поддона.

Многие домашние мастера также выбирают кастрюли в ямах для костра на природном газе, потому что кастрюли облегчают заполнение ямы декоративными элементами, такими как лавовые камни или огненное стекло. Они также действуют как крышка, обеспечивая легкий доступ к днищу для обслуживания и очистки.

Если вы используете кастрюлю для горелки, имейте в виду, что она также может задерживать воду и должна иметь дренажные отверстия или какой-либо другой способ сливать воду. Если в кастрюле скапливается слишком много воды, она может просочиться в отверстия горелки.

Типы горелок для костра

Помимо пропана и природного газа, существует ряд вариаций основных горелок для костра.

Стандартная горелка для костра

Стандартная горелка имеет ряд небольших отверстий, просверленных или пробитых в ней для выхода газа. Горелки с перфорацией более экономичны, но в процессе перфорации вокруг отверстия могут остаться ямки, из-за которых может скапливаться небольшое количество воды. Производители просверленных горелок обычно не сбривают образовавшиеся заусенцы, поэтому они действуют как защита от проникновения воды.

Горелка для костра с насадкой

Горелка для костра с насадкой легко отличить от стандартной горелки. Вместо того, чтобы выпускать газ через простое отверстие на поверхности горелки, эти горелки окружены металлическими соплами, которые напоминают наконечники мойки высокого давления. Эти форсунки используют воздухозаборник для увеличения размера пламени.

Сопловые горелки могут быть изготовлены из латуни, нержавеющей стали или из смеси этих двух материалов. Они имеют разные названия в зависимости от производителя. Примеры включают Bullet Burners от Outdoor Plus или Crossfire от Warming Trends. Производительность варьируется, но они производят значительно большее пламя при использовании значительно меньшего количества газа.

Формы

Горелки бывают разных форм и размеров. Некоторые популярные формы включают линейные (H, T и U), круглые, квадратные и изготовленные по индивидуальному заказу. Горелки большего размера выделяют больше тепла, а некоторые формы обеспечивают более равномерное поле пламени. Но по большей части форма — это вопрос личных предпочтений.

БТЕ

Горелки для костров рассчитаны в БТЕ (британские тепловые единицы). Btus указывают, сколько тепла выделяет пламя. Правильное количество будет зависеть от ваших личных предпочтений, подачи газа в ваш дом (для природного газа) или размера вашего баллона с пропаном.

Типичные кострища находятся в диапазоне от 80 000 до 120 000 БТЕ при максимальной высоте пламени. Большинство газовых костровых ям являются регулируемыми.

Те 20-фунтовые баллоны с пропаном, которые обычно можно увидеть на газовых грилях, могут доставлять около 430 000 БТЕ в течение одного часа. Таким образом, если у вас есть горелка для костра на 100 000 БТЕ, 20-фунтовый баллон с пропаном даст вам чуть более четырех часов времени горения на полной высоте пламени.

Материал

Горелки обычно изготавливаются из нержавеющей стали или латуни. Нержавеющая сталь значительно дешевле, но латунь более устойчива к погодным условиям и высоким температурам и служит дольше. С другой стороны, нержавеющая трубка легко гнется. Если вам нужны изогнутые или нестандартные формы, нержавеющая сталь предоставляет гораздо больше возможностей для настройки.

Как выбрать горелку для костра

Вы ищете новую готовую яму для костра, замену поврежденной горелки или создание индивидуальной ямы для костра своими руками?

Покупка новой газовой топки

Выберите модель с латунной горелкой, если вы планируете использовать ее в течение многих лет, или горелку с насадкой, если вы хотите яркое пламя. В противном случае просто решите, хотите ли вы модель на природном газе или пропане, а также какую Btus вы хотите.

Покупка сменной горелки для костра

В этом случае постарайтесь максимально приблизиться к существующей модели. Размер и форма обычно определяются ямой для костра, поэтому здесь не так много свободы действий. Вы можете перейти на латунную горелку или горелку с соплом. Но в остальном лучше всего придерживаться существующего типа горелки.

Создание газовой ямы для костра своими руками

Это область, где у вас будет наибольшая свобода и наибольшее количество вариантов выбора. Не торопитесь, чтобы убедиться, что вы покупаете подходящее оборудование для вашего типа топлива.

Что касается размера, старайтесь, чтобы расстояние между краем горелки и внешней стороной очага составляло не менее трех дюймов. Некоторые производители горелок имеют несколько иные характеристики, но три дюйма — это хороший показатель, чтобы гарантировать, что пламя имеет достаточное количество воздуха, не выплескиваясь из корпуса костровой ямы.

Популярные видео

ⓘ

5 Самодельные рецепты чистящих средств для газовой плиты

Видела ли ваша газовая плита лучшие дни? Вас смущает неприглядный рост? Вы чувствуете, что ваш очиститель газовой плиты не работает? Если вы чем-то похожи на нас, ваша газовая плита используется не реже одного раза в день; для некоторых из нас он используется даже чаще.

Независимо от того, как часто он используется, капли, разливы, брызги и пятна неизбежны. Одна из главных причин, по которой газовые плиты выглядят так плохо, заключается в том, что мы не устраняем эти аварии, как только они происходят. Горелки и поддоны часто слишком горячие, чтобы их можно было чистить, когда вы заканчиваете готовить, и часто мы забываем вернуться и почистить их, из-за чего пятна и пригоревшую пищу намного труднее очистить.

В то время как коммерческие чистящие средства могут облегчить выполнение самых тяжелых работ, многие из нас предпочитают не использовать агрессивные химикаты, поскольку они выделяют токсичные пары. Вместо того, чтобы полагаться на вредные чистящие средства, мы собрали несколько советов и рецептов по чистке газовых плит, которые вы можете попробовать.

(mihail39/123rf.com)

tb1234

tb1234

Table Of Contents

1. Best Cleaning Tips and Recipes for Gas Stove Tops
   • Abrasive Gas Stove Top Cleaner
   • DIY Gas Stove Top Cleaner for Grease
   • Citrus Scented Самодельное чистящее средство для газовых плит
   • Лучшее средство для очистки поверхности газовой плиты
   • Другие полезные советы по очистке поверхности газовой плиты
   • Рецепт средства для очистки поверхности газовой плиты

Удалите жирные пятна с поверхности газовой плиты или удалите жир с вытяжки плиты с этими замечательными рецептами. Ингредиенты, скорее всего, уже есть в вашем шкафу.

Абразивное чистящее средство для газовой плиты

Если вам нужно избавиться от большого количества пригоревшей грязи, вам понадобится более абразивное чистящее средство для плиты. Этот самодельный очиститель достаточно безопасен для использования на плите, а также внутри духовки, а также не поцарапает стеклянную варочную панель.

tb1234

Abrasive Stove Cleaner Recipe

• 1 стакан поваренной соли
• 1 стакан пищевой соды
• 1 стакан воды2

  3

b0003

Для начала снимите решетки и крышки горелок с газовой плиты. Для очистки крышек горелок и газовых решеток требуется быстрое замачивание в горячей мыльной воде, пока вы чистите остальную часть плиты и внутреннюю часть духовки. Снимите все ручки с плиты и вымойте их в теплой мыльной воде.

Протрите поверхность плиты сухой тканью, чтобы удалить остатки мусора. Смешайте соль, пищевую соду и воду, чтобы получился абразивный очиститель. Нанесите его на газовую плиту с помощью губки.

Будьте осторожны, не наносите чистящие средства на воспламенители, так как они оставят пленку, которая сделает воспламенение горелок практически невозможным. Дайте чистящему средству подействовать около 15 минут. Используйте медный скребок или стальную мочалку, чтобы очистить плиту.

Протрите плиту, чтобы удалить все остатки чистящих средств. Если вы хотите по-настоящему очистить приборы из нержавеющей стали вместе с плитой, протирайте их по направлению волокон, чтобы не было разводов, или используйте очиститель для нержавеющей стали, такой как Weiman. Вымойте и промойте крышки горелок, газовые решетки и ручки.

Дайте всему высохнуть естественным путем или вытрите его полотенцем, прежде чем снова собрать плиту. После очистки горелок газовой плиты и других компонентов проверьте, правильно ли зажигаются все горелки. Никогда не используйте медные скрубберы на стеклянных плитах, так как они вытравят стекло без возможности восстановления.

Самодельный очиститель газовой плиты от жира

Когда вы узнаете, как чистить поверхность газовой плиты, люди скажут вам, что нужно использовать Bar Keepers Friend. Но зачем покупать коммерческий продукт, если можно сделать домашнюю версию, которая работает так же хорошо?

TB1234

Рецепт очистки с жирной режущей печи

• 4 Части для пищевой соды
• 1 ЧАСТЬ ПЕРЕДЕЛЕЙ СОДА

TB1234

Смесик -микс. Снимите все решетки, крышки горелок и ручки. Мойте ручки в горячей мыльной воде.

Замочите крышки горелок и решетки в мыльной воде или нанесите чистящую пасту, чтобы удалить грязь. Щедро посыпать газовую плиту порошком. Порошок безопасен для газовых плит, а также для керамической плиты.

Используйте немного смазки для локтей и влажную неабразивную губку, чтобы почистить плиту. Очистите поверхность плиты круговыми движениями. Намочите вторую чистую ткань и снова протрите все, чтобы удалить все следы остатков.

Удалите стойкие пятна скребком или маленьким ножом. Соскребая грязь, протрите влажной тканью, чтобы удалить новый мусор. Вы также можете добавить больше порошка по мере необходимости.

Домашнее чистящее средство для газовых духовок с ароматом цитрусовых

Если на вашей плите есть изрядная доля жира и грязи, вам нужно что-то достаточно мощное, чтобы удалить их. Чистящее средство на основе цитрусовых — идеальный выбор для этой трудной задачи, к тому же оно оставит на вашей кухне свежий запах.

TB1234

Рецепт Homemade Citrus Dister

• Citrus Peels
• Белый уксус
• Water

TB1234

с нормом с нормом с нормом. Вы можете использовать кожуру любых цитрусовых, но самые популярные варианты — лимон или апельсин. Плотно упакуйте кожуру в стеклянную банку. Налейте белый уксус в банку до полного заполнения, а затем закройте крышку. Дайте кожуре настояться в уксусе в течение двух недель.

Процедить уксусную смесь через сито, чтобы убрать кожуру. Отмерьте равные части настоянного уксуса и воды и смешайте в пульверизаторе. Опрыскайте плиту, решетки и духовку средством для чистки цитрусовых.

Влажной тканью из микрофибры протрите все, чтобы удалить все следы остатков. Используйте канцелярскую скрепку, чтобы удалить мелкие частицы пищи из топливных портов.

Лучшее чистящее средство для верхней части газовой плиты

Иногда вам нужно чистящее средство для духовки, которое обеспечит вам необходимую глубокую чистоту. Независимо от того, чистите ли вы газовую плиту или электрическую плиту, это натуральное чистящее средство станет отличным выбором, так как оно удаляет весь пригоревший мусор.

TB1234

Натуральная плита и рецепт очистителя в духовке

• 1 стакана теплой воды
• ½ стакана мыло
• 1 столовая ложка лимона. большая миска. Окуните в раствор несколько бумажных полотенец или тряпок. Аккуратно отожмите простыни, чтобы они были еще влажными, но с них больше не капало.

  Положите полотенца на всю поверхность плиты и оставьте на 30 минут. Снимите полотенца и протрите чистой влажной тканью, чтобы удалить все следы чистящего средства.

  Другие полезные советы по очистке верхней части газовой плиты

  Если вам нужен мощный обезжириватель, попробуйте использовать половинку лимона и немного пищевой соды. Посыпьте пищевую соду прямо на жир и грязь, а затем используйте половинку лимона, чтобы вытереть пищевую соду. Протрите горячей водой и губкой.

  Еще одно мощное чистящее средство, достаточно мощное для очистки барбекю, включает в себя приготовление чистящего раствора с уксусом, бурой и пищевой содой. Прежде чем добавить пищевую соду и буру, разбавьте уксус небольшим количеством воды и добавьте примерно столовую ложку буры и две-три столовые ложки пищевой соды. Распылите чистящее средство непосредственно на решетку печи, а затем протрите.

  Вы также можете использовать этот спрей, чтобы избавиться от грязи на столешнице. Сделайте густую пасту, смешав пищевую соду и жидкое средство для мытья посуды. Паста достаточно сильна, чтобы справиться с самыми липкими загрязнениями, и эффективна на чугунных решетках и поверхностях.

  Нанесите пасту старой зубной щеткой или бумажным полотенцем и смойте влажной губкой. Вы также можете очистить решетки плиты внутри посудомоечной машины, используя самый жесткий режим.

  Рецепт чистящего средства для газовой плиты

  Ингредиенты

  • 8 унций воды
  • 8 унций пищевой соды
  • 8 унций соли
  • Квартальная банка
  • Ложка
  • Губка
  • Кухонное полотенце

  Инструкции

  1. Насыпьте пищевую соду и соль в банку. Размешать.
  2. Добавьте воду и перемешайте, чтобы получилась паста.
  3. Снимите крышки горелок и решетки с плиты.
  4. Нанесите пасту на плиту влажной губкой.
  5. Оставьте на 30 минут.
  6. Часто промывая губку, протирайте поверхность плиты.
  7. Высушите кухонным полотенцем.
  8. Отдельно очистите решетки и верхние части горелок и установите их на плиту.

  Примечания

  Не протирайте воспламенители.

  (mihail39/photolucky/123rf.com)

  Спасибо, что прочитали о нашем самодельном очистителе для газовых духовок. Если вы нашли какой-либо из наших рецептов по очистке газовой плиты своими руками полезным, пожалуйста, уделите несколько секунд, чтобы поделиться нашими советами и рецептами по очистке газовой плиты с другими на Facebook и Pinterest.

  Как сделать газовую горелку в блоге Stacey Bay

  Как сделать газовую горелку в блоге Стейси Бэй

  Как сделать газовую горелку . Прежде всего, отметьте круг диаметром 40 дюймов. В трубе нужно просверлить столько отверстий, чтобы общая площадь просверленных отверстий составляла не менее 80% поперечного сечения.

  Пин на доске Rocket Stoves с сайта www. pinterest.jp

  Если вы строите круглую наружную газовую яму для костра, будь то пропан или природный газ, то это наша рекомендация для вас. Теперь мы узнаем, как подобрать размер трубы, идущей к каждому устройству, чтобы к каждому устройству можно было подать надлежащее количество газа, включая корректировки, необходимые из-за высоты. Выньте всю траву, дерн и корни, если вы планируете расположить место для костра в траве.

  Штифт для ракетных печей

  С другой стороны клапана будет штуцер и линия подачи к горелке. Изготовленный из нержавеющей стали марки 304 для долговечности, этот газовый жаровень диаметром 19 с круглой горелкой диаметром 12 в комплекте легко помещается в яму для костра, миску или стол. Если вы покупаете регулирующее отверстие клапана во время покупки любой трубной горелки, мы просверлим его до нужного размера и установим на вашу трубную горелку без дополнительной оплаты. Как сделать трубчатые горелки для пропанового гриля.

  Источник: www. budapestsightseeing.org

  Этот старый дом, эксперт по сантехнике и отоплению, Ричард Третеуи устанавливает линию природного газа для гриля для барбекю. Подпишитесь на этот старый дом: от отверстия до центра горелки. Лучший способ построить надежную газовую горелку — не делать форсунки и нестандартные фитинги. Извлеките 2 дюйма почвы и разровняйте землю. Делать.

  Источник: www.offkeep.com

  От отверстия до центра горелки. Самодельные горелки для труб просты и легки в изготовлении. Если вы строите круглую наружную газовую яму для костра, будь то пропан или природный газ, то это наша рекомендация для вас. Обычно вы начинаете с того, что винт вывернут из полностью закрытого положения примерно на 4 или

  Источник: www.pinterest.jp

  Видео, которые вы смотрите, могут быть. Количество горелок, которые вам понадобятся, будет зависеть от предполагаемого использования. Если вы строите круглую наружную газовую яму для костра, будь то пропан или природный газ, то это наша рекомендация для вас. Изготовлен из нержавеющей стали марки 304 для долговечности, этот газовый лоток диаметром 19 с диаметром 12.

  Источник: www.youtube.com

  Самодельные горелки для труб просты и легки в изготовлении. От отверстия до центра горелки. Для установки газовой трубы на гриль нанесите резьбовой герметик на резьбу на оставшемся конце газовой трубы и накрутите стальную муфту. Для коптильни и коптильни количество горелок будет варьироваться в зависимости от.

  Источник: gasburnerkakisen.blogspot.com

  Наши инструкции по сборке трубной горелки состоят из четырех частей. Снова затяните его на месте с помощью гаечного ключа. Добавьте немного огненного камня или огненного стекла сверху, чтобы придать вашему камину или яме для костра элегантный вид. Если вы строите круглую газовую яму для костра на открытом воздухе, будь то пропан или природный газ, то это наша рекомендация для вас.

  Источник: www.instructables.com

  Уберите всю траву, дерн и корни, если вы планируете расположить место для костра в траве. Другой конец заглушен. Если вы покупаете регулирующее отверстие клапана во время покупки любой трубной горелки, мы просверлим его до нужного размера и установим на вашу трубную горелку без дополнительной оплаты. Нормально ты.

  Источник: custompipeburners.com

  Как я сделал сборку горелки для природного газа, которая подключается к бытовому газоснабжению. Как сделать трубчатые горелки для пропанового гриля. Эти связи должны быть. Если вы покупаете отверстие регулирующего клапана во время покупки любой трубной горелки, мы просверлим его до нужного размера и установим на вашу трубную горелку.

  Источник: www.pinterest.com

  Газовые горелки работают на смеси природного газа и кислорода, которая воспламеняется запальником или, в более новых печах, электрическим запальником. Прежде всего, отметьте круг диаметром 40 дюймов. Серая ручка должна быть повернута по часовой стрелке, в сторону от трубы природного газа. Присоедините клапан горелки для костра на природном газе (расположен под горелкой для костра на природном газе.

  ). Источник: www.pinterest.ca

  От отверстия до центра горелки. Лучший способ построить надежную газовую горелку — не делать форсунки и нестандартные фитинги. Извлеките 2 дюйма почвы и разровняйте землю. Выньте всю траву, дерн и корни, если вы планируете расположить место для костра в траве. Высота пламени.

  Как построить газовую топку

  Перейти к основному содержанию Перейти к содержимому нижнего колонтитула

  Делиться:

  Место для костра на открытом воздухе — идеальный способ создать уютное место для встреч, которым вы и ваши гости сможете наслаждаться круглый год. Прежде чем вы начнете создавать функцию огня, которую вы всегда хотели, есть несколько важных деталей, которые нужно сначала зафиксировать.

  Мы разобрали все важные решения, которые вам нужно будет принять, детали, которые вам нужно будет приобрести, и меры предосторожности, которые необходимо соблюдать, чтобы успешно построить яму для костра своими руками!

  МЕСТОПОЛОЖЕНИЕ

  Первое, что вам нужно решить, это где будет располагаться место для костра на открытом воздухе.

  Поверхность

  Место для костра должно стоять на плоской ровной поверхности , например патио, палуба или ровный двор.

  Если вы устанавливаете чашу для костра на палубе, вам нужно найти модель, одобренную для установки на горючих поверхностях , и добавить негорючее основание под чашу для костра , чтобы предотвратить попадание лучистого тепла перенос на вашу колоду.

  Популярные негорючие базовые материалы, одобренные для изготовления настилов, включают кирпичи , брусчатку, Hardie Board и Dura Rock .

  Мы не рекомендуем устанавливать газовую кострище на траву. Со временем земля под ямой для костра может сдвигаться, смещая яму для костра и вызывая проблемы с ее безопасностью и производительностью.

  Близость

  Выбирая окончательное место для костровой ямы, убедитесь, что у нее будет не менее шести футов свободного пространства по бокам и над горелкой .

  Место для костра должно находиться на расстоянии не менее 20–25 футов от дома или любой другой легковоспламеняющейся конструкции , например, сарай или домик у бассейна.

  Точное расстояние до горючих материалов зависит от типа и размера вашей горелки для костра . Внимательно прочтите требования к зазорам , изложенные в руководстве по установке , которое прилагается к вашей горелке, чтобы убедиться, что вы их соблюдаете.

  Проверьте все городские постановления, чтобы убедиться, что ваша яма для костра является законной и соответствует кодексу.

  ТИП ТОПЛИВА

  Природный газ

  Использование природного газа в качестве источника топлива идеально , если вы хотите построить постоянный костер на открытом воздухе.

  Вам потребуется нанять лицензированного специалиста по газу, чтобы установить линию природного газа на вашей территории и провести ее к месту для костра. Попытка подключить линию природного газа самостоятельно без надлежащей подготовки может привести к пожару, серьезным травмам или даже смерти.

  Как только ваша линия природного газа будет подключена, ваша яма для костра получит постоянный поток газа , экономя ваше время и деньги на замену баллонов с пропаном.

  Жидкий пропан

  С другой стороны, баллоны с пропаном позволяют создавать дополнительные переносные пожарные устройства и требуют минимальной установки.

  Если у вас есть большой баллон с пропаном на объекте , вы можете нанять специалиста по газу, который проложит под землей газопровод, который соединяется с ямой для костра — как трубопровод для природного газа — что сделает его постоянной частью вашего дома на открытом воздухе. пространство.

  Вам нужно будет нанять лицензированного сантехника, чтобы провести постоянную газовую линию к месту пожарной ямы.

  Узнайте больше о преимуществах каждого вида топлива здесь.

  ВЕНТИЛЯЦИЯ

  Независимо от того, какую яму для костра вы строите, вам необходимо предусмотреть вентиляцию в корпусе .

  Вентиляция обеспечивает приток свежего воздуха для правильной работы системы розжига, обеспечивает непрерывный поток воздуха и отвод воды, а также предотвращает накопление газа и тепла внутри ограждения костровой ямы.

  Без достаточной вентиляции накопление газа и тепла внутри корпуса может привести к взрыву .

  Вентиляция должна включать не менее двух встроенных вентиляционных отверстий на противоположных сторонах костровой ямы. Если у вашей ямы для костра нет открытого дна, вы можете создать достаточный поток воздуха с помощью , используя стояки , чтобы поднять яму для костра над землей.

  Жидкий пропан тяжелее воздуха и опустится на дно вашего костра. Установите вентиляционные отверстия на противоположных сторонах очага в нижней части основания. Природный газ легче воздуха и поднимается наверх костра. Установите вентиляционные отверстия на противоположных сторонах очага в верхней части основания.

  МОДЕЛИ КОЖУХОВ

  Корпус является корпусом вашей пожарной ямы . В нем хранятся горелка, газ и компоненты розжига.

  Многие домовладельцы строят свои вольеры из кирпичной кладки , в то время как другие покупают незавершенные вольеры, которые доступны по отдельности или в виде комплекта.

  Наборы для костровой ямы своими руками значительно упрощают сборку костровой ямы с нуля. Большинство из них поставляются со всеми необходимыми компонентами, а также незавершенным корпусом или кладочными кирпичами, которые можно складывать самостоятельно.

  Например, комплект незавершенной газовой пожарной ямы от HPC включает в себя корпус со сварным стальным каркасом и оболочкой Hardie Board, которая может быть отделана камнем, плиткой, кирпичной кладкой или металлом в цвете по вашему выбору, чтобы соответствовать вашему наружный декор.

  ГОРЕЛКИ И КОМПОНЕНТЫ

  Горелка

  Самая важная часть вашей газовой топки — это горелка, потому что она используется для сжигания газа и определяет размер и высоту огня.

  Доступны горелки различных форм, размеров, материалов и мощностей в БТЕ. Изучите доступные типы и их выходную мощность в БТЕ , чтобы убедиться, что вы получаете правильное представление пламени.

  Вы можете приобрести горелку отдельно или получить комплект горелки для костра, в который входят все компоненты, необходимые для сборки системы горелки.

  Также доступны вставные чаши и желоба для горелок, которые устанавливаются на верхний выступ ограждения костровой ямы.

  Ознакомьтесь с нашим подробным обзором горелок для костра, чтобы узнать больше о том, как они работают, и обо всех доступных стилях!

  Поддоны для горелок располагаются непосредственно под горелкой и содержат материалы , такие как лавовый камень, огнеупорное стекло или газовые бревна. В то время как некоторые конфорки поставляются с уже прикрепленной посудой, для других моделей посуду необходимо приобретать отдельно.

  Если вы покупаете сковороду отдельно, вам необходимо учитывать размер и форму чаши для костра, а также хотите ли вы, чтобы сковорода была утоплена в поверхность или располагалась на одном уровне с верхней частью.

  Вам нужно найти кастрюлю для конфорки с диаметром, достаточно большим, чтобы обеспечить примерно трехдюймовый зазор от сторон конфорки до края кастрюли .

  Соединители и фитинги

  Соединители и фитинги — это компоненты, которые находятся внутри ограждения костра и используются для направления газа к горелке .

  Эти детали включают соединительный шланг с фитингами представляет собой небольшую гибкую трубку, которая соединяет газовый клапан с горелкой и газовым регулятором , клапаном и отверстием .

  Гибкая газовая линия

  Вам нужно избегать гофрированных труб, коленчатых соединителей и резких поворотов гибкой газовой линии; в противном случае , в вашу яму для костра не будет поступать достаточно газа, и вы будете слышать неприятные свистящие звуки при его использовании.

  Для достижения наилучших результатов мы рекомендуем приобрести гибкую линию без свиста для подключения газа к системе горелки.

  Вам также необходимо убедиться, что ваш газопровод имеет правильный размер . Газопровод неправильного размера не позволит нужному количеству топлива попасть в костровую яму, что приведет к слабому пламени и плохой работе горелки.

  Вы можете избежать слабого пламени и низкой производительности горелки, убедившись, что у вас есть газовая линия подходящего размера для подачи достаточного количества топлива в горелку. Если у вас есть существующая газовая линия неправильного размера, вы можете изменить ее с помощью газового сантехника.

  Воздушный смеситель

  Если вы используете жидкий пропан , вам понадобится воздушный смеситель . Они работают, втягивая свежий воздух для смешивания с пропаном перед выходом из горелки для сжигания.

  Смесители воздуха должны быть установлены вертикально и как можно ближе к горелке . Если он установлен горизонтально или соединен с коленом, поток воздуха уменьшится, что приведет к утечке газа из-под поддона горелки.

  Чтобы определить, какой тип смесителя воздуха вам нужен, см. требования производителя в руководстве по эксплуатации , которое прилагается к вашей горелке.

  Для некоторых систем горелок, таких как Bullet Burner от The Outdoor Plus, смеситель воздуха не требуется. Эти горелки оснащены небольшими воздушными смесителями в каждой форсунке, которые создают идеальное соотношение воздуха и газа, в результате чего пламя с наддувом горит чище при меньшем расходе газа.

  НОСИТЕЛИ И ПРИНАДЛЕЖНОСТИ

  Средство

  Среда размещается поверх горелки и поддона, чтобы скрыть их от глаз, а помогает равномерно распределять газ для создания естественного пламени .

  Существует множество различных материалов для создания желаемого внешнего вида. Если ваш стиль более традиционен, мы рекомендуем выбрать керамические газовые бревна или материалы из лавового камня. Для современного вида рассмотрите возможность добавления огнеупорного стекла, огненных шаров или огненных камней.

  Медиа должен закрывать горелку только на один дюйм при надлежащем давлении газа . Если вы используете горелку с форсунками, такую ​​как Bullet Burner от The Outdoor Plus, вы только покроете трубку носителем, а оставите форсунки открытыми . Ваш носитель может находиться на одном уровне с форсунками, или форсунки могут немного выступать над носителем.

  Жидкий пропан оставляет копоть на стекле камина. Рассмотрите возможность использования более темного огнеупорного стекла или лавового камня, чтобы скрыть появление сажи. Если вы предпочитаете огнеупорное стекло более светлого цвета, вы можете легко очистить его от остатков, сняв огнеупорное стекло и вымыв его в ведре с мыльной водой. Дайте ему высохнуть на воздухе, прежде чем ставить его обратно на горелку.

  Ветрозащитные экраны и кожухи

  Если вы живете в ветреной местности, подумайте о приобретении стеклянного ветрозащитного экрана, который оборачивается по краям очага для защиты носителя и горелки.

  Защита от ветра не только защищает внешний вид пламени в ветреные дни, но также предотвращает вылетание случайных искр из костра.

  Мы также рекомендуем всегда накрывать костровую яму защитным чехлом, когда она не используется.

  Прочный, атмосферостойкий чехол защищает место для костра от неблагоприятных погодных условий и помогает предотвратить ржавление и износ , чтобы вы могли наслаждаться своим новым местом для костра долгие годы!

  ВАРИАНТЫ ЗАЖИГАНИЯ

  Система зажигания используется для запуска и контроля огня . Предпочитаете ли вы зажигать кострище вручную или хотите использовать дистанционно управляемую автоматическую систему, для вашего проекта доступен тип розжига.

  Зажигание со спичками

  Стандартные системы зажигания со спичками экономичны и не содержат движущихся частей , что делает их невероятно простыми в установке и обслуживании .

  Большинство спичечных систем включают горелку , гибкую газовую линию, запорный газовый клапан и воздушный смеситель для ям для костра с жидким пропаном.

  Чтобы запустить систему со спичками, вам нужно просто открыть клапан подачи топлива, поднести зажигалку или спичку к горелке и медленно включить газ. Затем вы можете отрегулировать высоту пламени, повернув прилагаемый ключевой клапан.

  Вставка для кострища Small Tank Torpedo Match-Lit от HPC — одна из наших самых популярных систем зажигания со спичками. Он поставляется с полностью собранными горелкой и кастрюлей, совместим с природным газом и жидким пропаном и имеет пента-образную форму для пламени, похожего на костер.

  Кнопочный розжиг

  Как и в случае с грилем, кнопочные системы розжига работают с запальным зондом с питанием от батареи, размещенным в поддоне горелки на кнопочном модуле, установленном на очаге для костра . Когда вы нажимаете кнопку, датчик посылает искру на горелку, чтобы зажечь костровую яму.

  Несмотря на то, что это шаг вперед по сравнению с системами со спичками, кнопочное зажигание не требует электричества .

  Несмотря на то, что вам не понадобится источник электричества для вашей кнопочной системы искрового зажигания, вам необходимо убедиться, что у вас есть надежное заземление для заземляющего провода искрового воспламенителя.

  В комплект для костра с кнопочным зажиганием от HPC входит все, что вам нужно для вашего проекта по тушению огня, в том числе кастрюля из нержавеющей стали и кольцо для костра, которые не будут ржаветь или подвергаться коррозии, пока ваша яма для костра находится в непогоде. Он также оснащен горелкой в ​​форме Penta для высокого, полного пламени и до 150 000 БТЕ тепла!

  Автоматическое зажигание

  Автоматическое, также известное как электронное зажигание, является наиболее дорогим вариантом зажигания и обычно требует электрического подключения. Они обеспечивают высочайший уровень безопасности и предлагают вам самый простой и самый удобный способ разжечь огонь.

  Вы можете нанять лицензированного электрика для прокладки линии электропередач и прокладки ее к кострищу , либо приобрести систему с батарейным питанием.

  Все автоматические запальники оснащены датчиком пламени , который следит за пламенем в костровой яме и перекрывает подачу топлива, если пламя когда-либо гаснет.

  Ямы для костра, оснащенные автоматическим зажиганием, могут управляться настенным выключателем , пультом дистанционного управления, приложением Bluetooth или системой «умный дом».

  УПРАВЛЕНИЕ

  Теперь вам нужно решить , как вы хотите управлять газом и огнем .

  В зависимости от выбранной вами системы розжига существует три различных варианта управления, в том числе:

  Клапан с ключом — Запорный клапан, установленный на основании костровой ямы, используется для регулирования количества газа, подаваемого в горелку.

  Ручка управления – Ручка управления открывает и закрывает газовый клапан, который включает и выключает подачу газа. Кнопочный запальник, помещенный в поддон горелки, создает искру, которая поджигает огонь.

  Пульты дистанционного управления и настенные выключатели – Ручные пульты дистанционного управления, используемые исключительно с электронными системами зажигания, позволяют включать и выключать костровую яму из любого места на открытом воздухе. Некоторые пульты даже позволяют регулировать высоту пламени. В качестве альтернативы, если у вас есть автоматическая система зажигания, вы можете подключить костровую яму к простому настенному выключателю для быстрого включения/выключения.

  ЗВОНИТЕ ДЛЯ ПОДДЕРЖКИ

  После того, как вы выбрали все компоненты костровой ямы, пришло время собрать их вместе. Делать все самостоятельно, чтобы сэкономить немного денег, может быть заманчиво, но риски, связанные с неправильной установкой газовой печи, намного перевешивают затраты на наем профессионала.

  Наем квалифицированного газового специалиста — лучший способ действий, который вы можете предпринять , чтобы предотвратить потенциальную опасность пожара, травм или смерти и убедиться, что ваша пожарная яма работает так, как она предназначена.

  Специалист по газу сможет быстро оценить ваше имущество, установить трубопровод природного газа, правильно подключить очаг для костра и проверить наличие утечек газа и слабых мест соединения.

  ПОЧЕМУ НУЖНО НАНЯТЬ ПРОФЕССИОНАЛА?

  СОЕДИНЕНИЕ ВСЕХ ВМЕСТЕ

  Теперь, когда вы все выбрали, мы покажем вам, как ваши компоненты подходят друг к другу как в ручных, так и в автоматических системах зажигания.

  Но помните, это не то, что вы должны делать сами. Если речь идет об установке газа и электричества, обязательно, чтобы ее выполняли лицензированные специалисты.



  Ручной розжиг

  Сначала к месту размещения костра подводится газовая линия, а сверху размещается комплект ограждения.

  Далее ключевой вентиль одной стороной соединяется с газовым патрубком, а другой — с гибким шлангом. Гибкий шланг подключается к смесителю воздуха (только с пропаном), затем смеситель воздуха к поддону и горелка к поддону.

  Прежде чем установить горелку и поддон на место, вы должны проверить на наличие утечек газа каждое соединение (горелка и смеситель воздуха, смеситель воздуха и гибкий шланг, гибкий шланг и ключевой клапан, а также ключевой клапан и патрубок).

  После того, как газовые соединения будут проверены и готовы к работе, вы установите кастрюлю и конфорку на место.

  Затем вы проверите зажигание и горелку, чтобы убедиться, что газ течет адекватно, а горелка обеспечивает желаемое представление пламени.

  На этом этапе картина пламени может выглядеть не совсем точной, так как сверху нет среды для рассеивания потока газа, но вы сможете увидеть, отключено ли давление газа (слабое пламя) или не горит ли горелка. не работает правильно.

  На этой схеме показано, как будет выглядеть установка с кнопочным зажиганием.

  После того, как вы определили, что все работает как надо, вы выключите кострище и заполните кастрюлю средой, добавляя столько, чтобы покрыть горелку на один дюйм (сначала дайте горелке остыть).

  Затем вы обработаете внешнюю сторону шкафа желаемым отделочным материалом.

  Наконец, включите его, убедитесь, что пламя выглядит хорошо, расслабьтесь и наслаждайтесь огнем!


  Автоматическая (электронная) система зажигания

  Для работы автоматических систем зажигания требуется как газ, так и электричество. Большинство автоматических зажиганий являются проводными, подключенными или питаются от батареи. То, как вы хотите управлять очагом, определит, как ваш электрик будет выполнять установку.

  Вы также должны подумать о том, чтобы установить газовый запорный клапан примерно в двадцати футах от костровой ямы. Это гарантирует, что вы сможете отключить подачу газа к костровой яме в случае чрезвычайной ситуации.

  Любая яма для костра, которую мы продаем для коммерческого использования (ресторан, гостиница, многоквартирный дом и т. д.), должна иметь систему автоматического зажигания, кнопку аварийной остановки и таймер.

  Сначала газ направляется к месту расположения запорного газового крана, затем к костровой яме. Затем, если у вас есть проводное питание, распределительная коробка будет установлена ​​​​удалено от костровой ямы, а для подключаемого питания внутри костровой ямы будет установлена ​​наружная розетка.

  Отсюда вы будете следуйте инструкциям производителя по установке конкретной автоматической системы зажигания .

  Когда придет время проверить ваши газовые соединения, вам также нужно будет проверить систему автоматического зажигания, чтобы убедиться, что ваши электрические соединения работают.

  После того, как вы определили, что газовая и электрическая системы работают должным образом, вы добавите среду, закрыв горелку на один дюйм, закончите ограждение, а затем запустите еще один пробный огонь, чтобы убедиться, что пламя выглядит хорошо.

  Расслабьтесь и наслаждайтесь!

  МЫ ЗДЕСЬ, ЧТОБЫ ПОМОЧЬ

  У вас есть дополнительные вопросы о том, как построить газовую топку своими руками? Мы будем рады помочь! Позвоните нашей команде сертифицированных экспертов NFI сегодня по телефону 800.919.1904.

  ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ:

  Простой ремонт газового гриля своими руками, если горелка не зажигается

  Включите JavaScript для просмотра веб-сайта. , 2015

  Автор: Sears PartsDirect staff

  Так что же делать, если вы планируете несколько недель устраивать барбекю на заднем дворе и вдруг обнаруживаете, что горелки на газовом гриле не зажигаются? Соседи все придут, офисная толпа — даже родственники мужа будут там. Вы определились с меню и купили все продукты. Не паникуйте! Возможно, вы сможете выяснить проблему, получить деталь в Sears PartsDirect и устранить ее самостоятельно.

  В нашем разделе по ремонту газового гриля своими руками есть советы по устранению неполадок и распространенные вопросы, которые помогут вам найти проблему, а наши простые в использовании руководства по ремонту помогут решить проблему в мгновение ока.

  Начните с очевидного

  Убедитесь, что в баллоне с пропаном есть бензин. В этом видео показано, как это сделать. Как только вы убедитесь, что у вас много пропана, проверьте шланг регулятора и бак на наличие признаков утечки. Выключите газ, если обнаружите утечку, и при необходимости замените бак или шланг; шланг обычно доступен как часть регулятора давления.

  Проверка горелок газового гриля

  Если бак и шланг в порядке, сузьте круг проблемы. Это может быть подача газа или воспламенение, забитая или поврежденная горелка.

  Проще всего проверить расход газа. Чтобы увидеть, поступает ли газ в горелки, включите горелку и осторожно попробуйте зажечь их вручную зажигалкой с длинной ручкой или спичкой.

  Если ни одна из горелок не загорается, наиболее вероятной причиной является отсутствие газа, проходящего через регулятор давления. Если все горелки зажигаются вручную, поток газа в норме и проблема, скорее всего, связана с запальным электродом. Если некоторые, но не все горелки зажигаются при ручном розжиге, проблема может быть в поврежденной или забитой горелке, электроде розжига или коллекторе.

  Вот еще об этом ремонте.

  Ремонт

  Регулятор давления газового гриля

  Регулятор давления регулирует давление газа от баллона с пропаном к грилю. Сбросьте регулятор, следуя инструкциям в руководстве пользователя. Если регулятор не пропускает газ после его сброса, замените его. Инструкции см. в нашем руководстве по ремонту своими руками «Как заменить регулятор давления газового гриля».

  Электрод для розжига газового гриля

  Электрод для розжига производит искру, которая поджигает газ в горелке. Проверьте выравнивание воспламенителя и внесите необходимые корректировки. Проверьте электрод на наличие остатков пищи, нагара или другого мусора и при необходимости очистите электрод. В некоторых системах зажигания используется батарея; проверьте, не разряжена ли батарея, и при необходимости замените ее.

  Если воспламенитель по-прежнему не дает искры или вы обнаружили повреждение электрода, замените электрод воспламенителя, следуя инструкциям в нашем руководстве по ремонту своими руками Как заменить электрод воспламенителя газового гриля.

  Засоренная или поврежденная горелка газового гриля

  Горелка распределяет газ пропан, который создает пламя после зажигания. Повреждение горелки или засор не позволит ей зажечься. Снимите решетки горелок и ароматизирующие стержни и осмотрите внутри трубок горелок и портов горелок на наличие засоров, таких как паутина или пролитая пища. При необходимости очистите горелки и порты ершиком для бутылок или жесткой проволокой.

  Если вы обнаружите ржавчину или повреждение горелки, вы можете легко заменить ее, следуя инструкциям, приведенным в нашем руководстве по ремонту своими руками Как заменить горелку газового гриля.

  Поврежденный модуль зажигания газового гриля

  Модуль зажигания посылает ток на электрод зажигания, который создает дугу для зажигания газа. Если электрод воспламенителя не дает искры, сначала проверьте батарею модуля зажигания и замените ее, если она разряжена.

  Если модуль зажигания по-прежнему не подает ток на электрод зажигания, замените модуль зажигания, следуя инструкциям в нашем руководстве по ремонту своими руками Как заменить модуль зажигания газового гриля.

  Симптомы газовых грилей

  Выберите симптом, чтобы просмотреть информацию о ремонте газовых грилей.

  Нужно ли заменять сломанное колесо на газовом гриле?

  Основная причина: изношенное колесо

  Подробнее

  ---

  Что делать, если в газовом гриле вспыхивает жир?

  Основные причины: поврежденные или грязные укротители пламени, коррозия топки, скопившийся жир и мусор в поддоне для жира

  Подробнее

  ---

  Почему горелки моего газового гриля не получают газ?

  Основные причины: пустой топливный бак, сработало ограничительное устройство на регуляторе давления, неисправные клапаны коллектора, не выровненные трубки горелок

  Подробнее

  ---

  Почему на моем газовом гриле не зажигаются некоторые горелки?

  Основные причины: забитые трубки горелок, треснутые изоляторы на электродах запальника, неисправность проводки, неисправный модуль зажигания, выход из строя коллектора

  Подробнее

  ---

  Почему мой газовый гриль недостаточно разогревается?

  Основные причины: почти пустой топливный бак, неисправный регулятор давления, засорение трубы горелки, неправильное прилегание трубы горелки к газовым клапанам, выход из строя коллектора

  Подробнее

  ---

  Руководства по ремонту газовых грилей

  Эти пошаговые руководства по ремонту помогут вам безопасно починить то, что сломалось на вашем газовом гриле.

  1 ноября 2016 г.

  Как заменить колесо газового гриля

  By Lyle Weischwill

  Замените сломанное или поврежденное колесо менее чем за 15 минут.

  Сложность ремонта

  Требуется время

   15 минут или менее

  Подробнее

  ---

  1 ноября 2016 г.

  Как заменить запальный электрод газового гриля

  By Lyle Weischwill

  Замените запальный электрод на газовом гриле, если он не зажигает горелку.

  Сложность ремонта

  Необходимое время

   15 минут или менее

  Подробнее

  ---

  1 ноября 2016 г.

  Как заменить модуль зажигания газового гриля если искры нет.

  Сложность ремонта

  Необходимое время

   15 минут или меньше

  Подробнее

  ---

  Статьи и видео о газовых грилях

  Используйте советы и подсказки в этих статьях и видео, чтобы получить максимальную отдачу от вашего газового гриля.

  7 июля 2022 г.

  Каковы основные части газового гриля-барбекю?

  By Sears PartsDirect staff

  Узнайте об основных деталях газовых грилей и получите советы по самостоятельной замене деталей газового гриля.

  Читать далее

  ---

  29 июля 2019 г.

  Секрет отличного приготовления на гриле

  Автор: Джули Рибе

  Узнайте, как подготовить гриль к еде, приготовить на гриле прямой или непрямой нагрев и обеспечить безопасную температуру мяса.

  Подробнее

  ---

  1 февраля 2017 г.

  Как переоборудовать пропановый гриль на природный газ видео

  Автор: сотрудники Sears PartsDirect

  Комплект для переоборудования и несколько простых инструментов — это все, что вам нужно.

  Подробнее

  ---

  Запчасти и больше

  ХОЛОЛЕГАТОР НИОЗКИ

  Кенмор в холодильнике с заменой холодильника

  . 11065132411 детали сушилкиSamsung DV48H7400EW/A2-02 детали сушилкиМагазин Модель #796

  900 сушилка Kenmore Elite

  эллиптическая машина

  Schwinn эллиптическая машина запасные части

  Двигатель и трансмиссия

  Peerless 206-545C Двигатель и трансмиссия

  Газонокосилка

  Husqvarna LC221A-96145003500 детали газовой мотокосилки

  газонокосилка

  запасные части газонокосилки

  микроволновая печь/вытяжка

  Модель магазина #WMH41017HZ0 Микроволновая печь/капюшон

  ДРУГОЙ

  Кенмор-холодильник

  HUSSVARNA.
