Самодельный гриндер под ленту в 610 мм

Самодельный гриндер под ленту в 610 мм

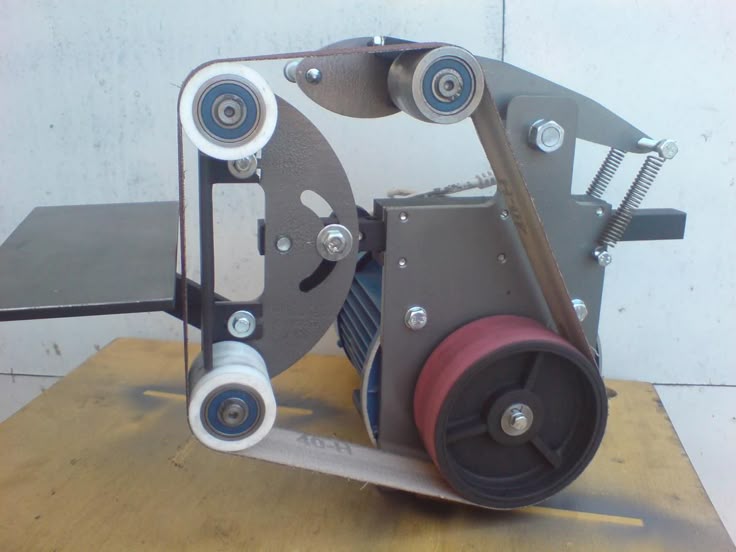

Всем привет! Представляю Вам очередную свою поделку. Это Гриндер!

Увлекаюсь изготовлением ножей, а без него никак. Это последний проект в 2018 году, хочется его закончить.Ну, да ладно, поехали.

Для основания возьмём лист металла толщиной 7 мм. У меня вышло 200 на 300 мм. Движок от стиралки автомат, он достаточно мощный и очень оборотистый. Токарь вытачил приводной ролик диаметром 55 мм., он был установлен на вал двигателя и закреплен болтиком М6.





Из того же металла вырезал стойку и приварил к основанию, усилив косынкой.





Натяжной узел состоит из пластины толщиной 6мм. У неё с одной стороны просверлено отверстие и приварена гайка. В неё вкручивается регулировочный болт. При его закручивании он упирается в пластину с прикрученным к ней роликом. Пластина выполненная из металла 2,5 мм и прикручена болтами М6 через гроверы. У ролика есть небольшая бочкообразность которая позволяет удерживать ленту. На фото всё видно. Весь этот узел прикручивается к стойке через опорный подшипник. Сзади установлена натяжная пружина.



Двигатель закреплён на пластинах толщиной 5мм., приваренных к основанию, болтами м8.Для прижимной площадки использовал разрезанный вдоль кусок швеллера №10. Режем не посередине, а так, чтоб одна половина была больше, другая меньше. Она нам понадобится позже. В большем куске прорезаем пазы, а в стойке сверлим отверстия диаметром 10мм.



В меньшем куску швеллера сверлим рядом два отверстия и убираем напильником перемычку, дабы отверстие стало овальным. Теперь соединяем две половины болтом. Далее приварим саму пластину, отметим место стыковки деталей, проведем центр и свариваем их в таком положении. Такая конструкция позволит регулировать площадку относительно ленты и выставлять её в нужном положении.



Теперь столик. . Имелась у меня в запасах пластина подходящего размера толщиной 10 мм. Почистим её немного от ржавчины. Чтобы столик имел возможность двигаться и наклоняться под углом, решено было приварить снизу пластину с отверстием, а к основанию пластину с овальным отверстием. Стол фиксируется болтом с гайкой М10.



После всех манипуляций разобрал и покрасил из баллончика.





Тесты показали, что мощности двигателя хватает. Не хватает оборотов. Но это легко решается. Я тестировал на контроллере, который стоит на токарном станке и ленточной пиле. Там обороты ограничены до 4000 об./мин. Лень было нести домой и подключать к компу. В следующем году, в январе, придут запчасти из Китая, и я сделаю подробный туториал по сборке данного контроллера. Буду собирать для гриндера, и на нём выставлю нужные обороты, где-то около 6000-7 000 об./мин.

Будет самое то.
По традиции ролик с более подробным процессом сборки.



Как сделать гриндер из болгарки своими руками

Выполняя ремонтные работы или занимаясь изготовлением мебели, специалисту просто необходимо иметь такое устройство, как гриндер, позволяющее шлифовать различные материалы. Да и при выполнении сварочных работ такой механизм просто незаменим. Приобрести это устройство в собственную мастерскую — желание любого мастера. Однако промышленный шлифовальный станок стоит довольно дорого. А иметь его, не занимаясь профессионально, накладно для семейного бюджета. Вот почему возникает желание сделать его своими руками из имеющихся под рукой механизмов. Лучше всего для этих целей подойдет болгарка: она может легко трансформироваться в необходимый электроинструмент.

Содержание

• 1 Готовая насадка для УШМ
• 2 Самодельные механизмы для УШМ
  • 2. 1 Из фанеры
  • 2.2 Из листового металла
  • 2.3 Из остатков профтрубы
• 3 Техника безопасности

Готовая насадка для УШМ

Самое простое — это приобрести готовое приспособление для шлифовки и смонтировать его на УШМ. На фотографии видно, что монтаж механизма не представляет особых трудностей. Достаточно прикрепить кронштейн с роликами к углошлифовальной машине, предварительно демонтировав защитный кожух. Ведущее колесо закрепляется на валу УШМ. На ролики надевается шлифовальная шкурка, и шлифовальная машинка готова к работе.

Для удобства можно закрепить устройство к столу с помощью струбцин.

Однако такое устройство далеко не всегда можно купить в магазине, да и стоимость такого гаджета значительная.

Сократить расходы, но и при этом ограничить возможности использования гриндера позволяет приставка, состоящая из штанги с двумя роликами. Устройство позволяет за считанные минуты сделать гриндер из болгарки. Приспособление имеет стандартное крепление, подходящее для монтажа на углошлифовальную машину.

Конструкция такого механизма предназначена для зачистки сварочных швов. Полировать деревянные изделия таким гаджетом довольно сложно. Однако если его жестко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Такое приспособление тоже выпускается промышленностью, но отыскать его в продаже можно крайне редко.

Самодельные механизмы для УШМ

Чтобы не искать готовые насадки, можно попробовать сделать их своими руками. Есть разные варианты изготовления подобных приспособлений, которые и будут рассмотрены ниже.

Из фанеры

Прежде всего, рассмотрим вариант, как можно сделать несложный гриндер из болгарки своими руками. Простейший вариант шлифмашинки получается из УШМ, двух роликов, натяжного механизма и основания из фанеры.

Для изготовления понадобится толстая фанера — это доступный и недорогой материал.

Самое сложное в этой конструкции — изготовление роликов. Хорошо, если в домашней мастерской есть фрезерный станок или ручной фрезер. Для этого из фанеры фрезером вытачивается подходящая заготовка, обрабатывается на шлифовальном станке, запрессовываются подшипники.

Из той же фанеры вырезается основание, в котором прорезают отверстие под болгарку. Размечают места под ролики, после чего закрепляют УШМ и монтируют колеса. Предварительно необходимо обработать отшлифованные колесики лаком. После этого всю систему собирают, и шлифмашинка из болгарки готова к работе. Конструкция устройства ясна из представленной фотографии.

Из листового металла

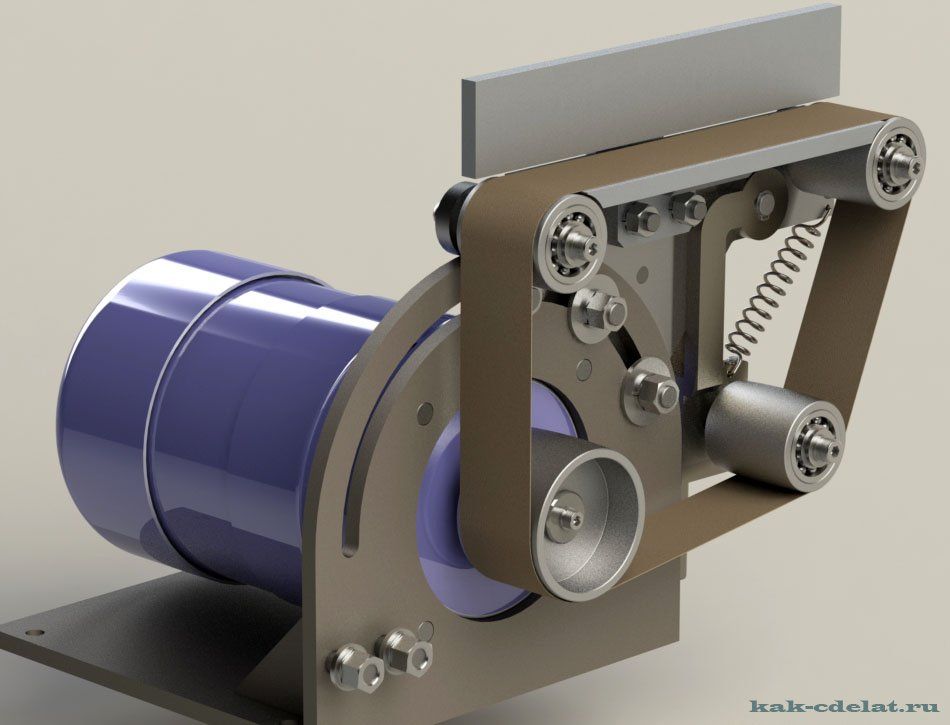

Если в мастерской имеется сварочный аппарат, а знакомый токарь выточит необходимые ролики, то сделать полировальную машинку можно из остатков металла.

Для этого хорошо подойдут остатки толстого листового металла, который пойдет на изготовление основания.

Такое приспособление будет не хуже заводского. При изготовлении придется затратить довольно много времени, но это того стоит. Перед тем, как приступить к работе, необходимо разработать рабочие чертежи или скачать их из интернета. Собирая механизм не по чертежам, можно не достигнуть желаемого результата, или полученное приспособление может оказаться источником повышенной опасности.

Прежде всего, необходимо произвести точную разметку станины. В качестве примера используем такой чертеж устройства:

Стрелочкой указан диаметр, который необходимо уточнять в зависимости от УШМ, используемой в данной конструкции.

На фрезерном и сверлильных станках по разметке высверлить отверстия. Затем необходимо подготовить натяжную планку, как представлено на фотографии.

Выточить ролики, и только после этого приступить к сборке механизма. Получилась универсальная приставка, в качестве силового агрегата которой можно использовать не только болгарку, но и другой подходящий электродвигатель. Готовый вид представлен на фото ниже.

Из остатков профтрубы

Имея навыки сварщика, можно легко преобразовать имеющуюся в домашней мастерской болгарку в шлифовальный станок. Для этого достаточно

• сварить обрезки уголка или квадратной трубы в форме буквы у;
• на концах закрепить подходящие ролики;
• к валу углошлифовальной машинки прикрутить ведущий вал;
• смонтировать шлифовальную шкурку, и устройство готово к работе.

Таким гриндером можно выполнять различные операции:

• зачищать неровности металла после сварочных работ;
• выполнять полную шлифовку детали;
• обрабатывать деревянные изделия;
• производить окончательную, чистовую, обработку перед покрытием детали лаком;
• обрабатывать неровности бетонных стен.

Чтобы зачищать или шлифовать различные поверхности, следует подбирать шлифовальную шкурку, предназначенную для обрабатываемого материала.

Техника безопасности

При работе самодельным гриндером не следует пренебрегать техникой безопасности и средствами индивидуальной защиты.  Не следует допускать к работе лиц моложе 18 лет. При пользовании приспособлением обязательно применять защитные очки и беруши, для защиты органов зрения и слуха от вредного воздействия внешних факторов. Не следует забывать и о маске, защищающей органы дыхания от пыли.

На видео, представленном ниже, можно подробно изучить, как и из чего сделать приспособление для шлифовки. В нем так же даются все основные размеры частей механизма.
