Самодельный компрессор на базе компрессора грузового автомобиля ЗИЛ-130 собран Митей из города Брянск Россия. Фото и схема самодельного компрессора прилагаются далее. Самодельный , мощный и надежный компрессор для повседневной работы в мастерской можно сделать из штатного компрессора грузового автомобиля ЗИЛ -130 который служит для накачивания воздуха в ресиверы и последующее распределение воздуха идет на подкачку и регулировку давления в шинах автомобиля.

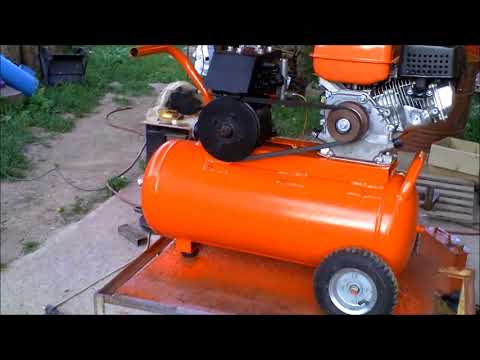

После небольших доработок компрессор можно использовать в мастерской или же гараже. Первоначально снимается родной поддон картера и производится его замена на металлическую плиту (см схему ниже) Дополнительно в данном случае рассверливались и раззенковывались вкладыши шатунов для лучшей смазки.

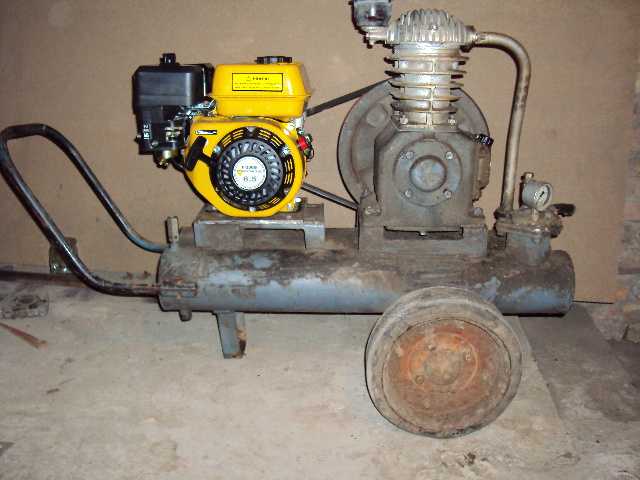

В качестве ресивера использован обычный газовый баллон на котором и собирается весь механизм данного аппарата. Устанавливается электродвигатель 220-380 V через ремень передается крутящий момент на шкив компрессора ЗиЛ -130 который в свою очередь накачивает воздух в ресивер.

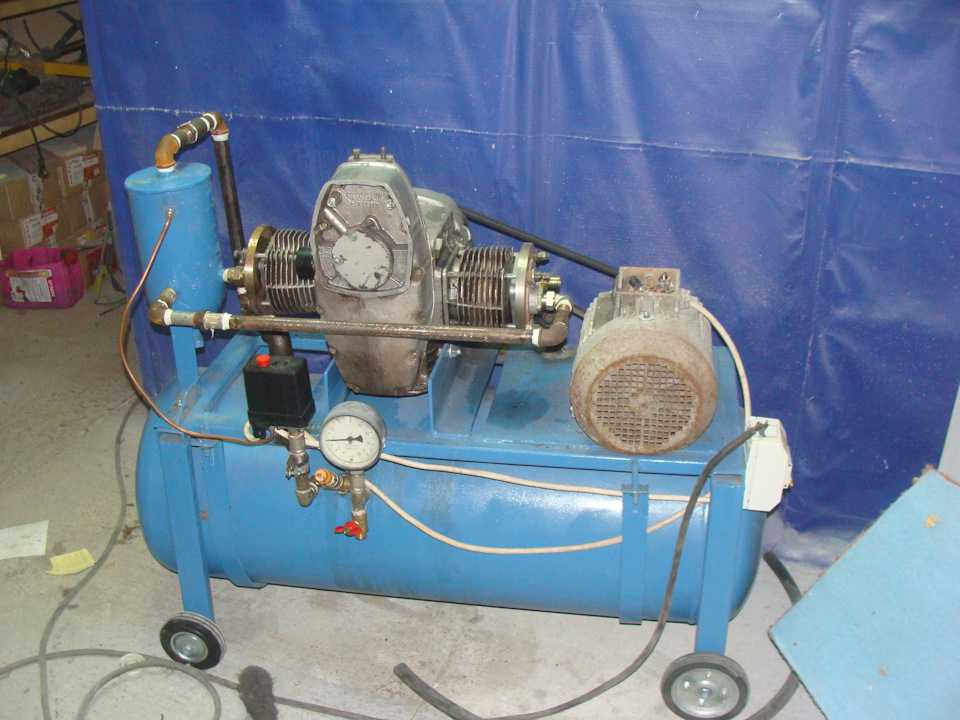

Система охлаждения блока компрессора сделана из радиатора от автомобильной печки и насоса от стиральной машинки, который в свою очередь перегоняет охлажденную жидкость по системе, так же установлен расширительный бочек.

Шланги используются армированные потому как давление выдается от 4 до 8 атмосфер, рабочее давление держит в пределах 4 атмосфер в процессе длительной работы . При падение давление ниже 6 атмосфер автоматически включается компрессор и подкачивает воздух, а при достижении 8 атмосфер автоматически отключается.

На днях первый раз менял масло в своём три года назад собранном (по сути это была первая проба пера) самодельном компрессоре.

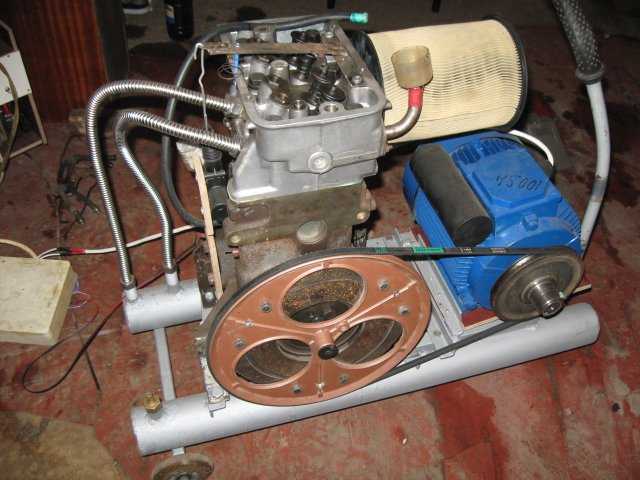

Вкратце — на базе компрессорного блока ЗИЛ 130 (77 года выпуска, с консервации, облегченные шатуны, развешенные поршня), производительность на выходе 250-300 литров (зимние-летние шкивы), это аналог обозначений “на вход” около 500-600

На компрессоре есть система смазки (включая внешний маслонасос и маслофильтр с редукционным клапаном)

совмещённая с системой охлаждения, фильтр на входе от ВАЗ-2101, самодельный масло-влаго отделитель на выходе, полная автоматика запуска (сам включается — выключается, всё как у фабричного, от преостата) с электро-пневмо клапаном для облегчения холодного пуска (не забывайте, работает он 220В, правда через делитель фаз)

Душу его и в хвост и в гриву, орбиталка, пескоструй бывает по полдня молотит без перерыва, окраски и прочая бытовуха.

Думал за 3 года ему “опа” нарисовалась, как ранее паре “китайцев”, глянул поршневую — износа вообще нет, всё как вчера собрал.

Отказов за 3 года — ноль (при начальной сборке пружинка из клапана выпала в цилиндр, это не в счёт)

В конце этого сезона компрессор перенёс на улицу, дабы не занимал место, ведь 3 года эксплуатации доказали отказоустойчивость системы на все 100.

Позже в блог добавлю больше фото и описания, а пока — обзорное видео про этого “монстра”

Обзорное видео “Самого лучшего самодельного компрессора (на базе ЗИЛ-130, работающего от 220В)”

Помнится пинали меня тут многие, что сложно, громоздко…Не забывайте — конструкция делалась что бы раз и на лет 10-20 больше не возвращаться к этой теме.

Практика: 3 года в очень жестких условиях (вплоть до работы в помещении где идёт пескоструй) и судя по всему ресурса у него осталось ещё на лет 10 как минимум, если не больше.

Залил в него Лукойл Анагард 10w40, теперь компрессор запускается вообще вмиг даже на холодную (есть идея на зиму поставить летний шкив, возможно потянет холодный запуск) и работает тише и ровнее чем раньше на минералке.

Справочно: общий объём ресиверов в пневмостстеме — 500л, производительности вполне хватает на любой полный окрас, пневматику и прочее где требуется воздух.

Разе что на пескоструй хотелось бы по мощнее… раза так в 3-4))) Но это планы на будущий дизельный компрессор, а пока и базового уровнямне хватает на работу с пескоструем завальцовок, локальными жуками и колесными дисками.

Что скажете, от 220В сделать компрессор лучше него (в плане компоновки, практичности и производительности, внешний вид я вообще в расчет не брал при изготовлении) реально или нет и есть ли смысл?)

Компрессор — универсальное устройство, которое широко применяется не только в автомобильной сфере, но и на производстве. Чтобы сэкономить и не приобретать дорогостоящее оборудование, некоторые мастера пытаются создать самостоятельно компрессор ЗИЛ.

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

  • проводного картера с каналами;
  • сальника;
  • пружины;
  • уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды. Поэтому это нужно делать осторожно.

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Характеристики

Подробное описание зиловского компрессора. Технические характеристики:

  • производительность — 210 л;
  • рабочий объем — 214 см³;
  • размер цилиндра — 60 мм в диаметре;
  • цилиндр — 2 шт.;
  • потребляемая мощность — до 21,1 кВт;
  • частота вращения — 2000 об/мин;
  • внутреннее давление пневмосистемы — 740 кПа;
  • гарантийный срок — 6 месяцев.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

  • двигатель;
  • ресивер;
  • манометр;
  • предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер. Тонкости сборки:

  1. Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
  2. Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
  3. Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
  4. Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Неисправности и ремонт

Шум и стук во время работы компрессора, а также масло, которое появляется в воздушном баллоне, свидетельствует о неисправности устройства.

  1. Со временем на блоке картера образуются трещины и сколы. Картер полностью заменяют, если на его стенках возникли трещины. Трещины заваривают, если они расположены на фланце крепления картера и имеют маленький размер.
  2. Чтобы проверить герметичность цилиндра, его укладывают в водяную ванну и наполняют сжатым под давлением воздухом. Если появились пузырьки, то он считается не герметичным. Ремонт производят путем растачивания емкости и хонингуют ее под ремонтный размер. Блок в разъемном состоянии должен быть цельным, без забоин. Допускается отклонение до 0,04 мм. Нельзя, чтобы под лекальной линейкой проходил щуп в 0,05 мм.
  3. Ремонтный размер поршней определяется по цифре, выбитой на дне поршня. Это цифра +04, +0,8.
  4. Если износились шариковые подшипники, их спрессовывают и заменяют новыми.
  5. Если шатунные шейки вала имеют износ выше 0,05 мм, то полностью меняют коленчатый вал.
  6. Чтобы исправить изношенную верхнюю головку шатуна, запрессовывают ремонтную втулку, предварительно сделав отверстие диаметром 14,019 мм.

Если торец крышки и ее задняя часть не прилегают плотно к корпусу, то вовремя трения они вместе с уплотнителем изнашиваются. При появлении трещин их меняют на новые детали.

советы и рекомендации по сборке

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин.

Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

  • Подключается насос с электрическим питанием или ручного типа.
  • В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
  • В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

  • Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
  • В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
  • К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
  • В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
  • Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
  • При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
  • Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
  • В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
  • На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
  • На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
  • К магистрали подключить редуктор для сохранения давления внутри баллона.
  • За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

  • Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
  • Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

  • Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
  • Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
  • Приварить штуцер для монтажа манометра.
  • Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
  • Снизу баллона врезать кран шарового типа для вывода конденсата.
  • Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

  • Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
  • К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

  • манометр;
  • реле для контроля давления;
  • редуктор со встроенным фильтром защиты от масла и влаги;
  • очистной фильтр от бензинового мотора;
  • крестовина для воды с внутренней резьбой;
  • переходники под резьбу;
  • хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

  • двигатель;
  • ресивер;
  • моторное масло;
  • переключатель для работы с напряжением 220 В;
  • латунные трубки;
  • шланг из материала, устойчивого к маслу;
  • доска;
  • медицинский шприц;
  • вещество для устранения коррозии;
  • шайбы, гайки и шпильки;
  • средство для создания герметичных соединений;
  • автоэмаль;
  • напильник;
  • небольшие колёса от игрушечных машин или мебели;
  • моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

  • Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
  • После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
  • Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
  • Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

  • Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
  • На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
  • Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
  • Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

Материалы для сборки самодельного компрессора

  • Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
  • Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
  • Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

  • Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
  • Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
  • Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
  • Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

  • Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
  • До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
  • Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
  • До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

Самодельный поршневой компрессор для покраски: видео, фото

В некоторых случаях для выполнения различных работ по дому не обойтись без воздушного компрессора. При наличии достаточных навыков, а также некоторых исходных узлов и деталей подобный агрегат можно изготовить самостоятельно.

Самодельный поршневой компрессор на колесах

Содержание

В каких случаях для домашних дел нужен компрессор?

В первую очередь, он понадобится владельцам индивидуального автотранспорта. Покраска машины, очистка салона и двигателя от грязи и пыли, доведение давления в шинах до требуемого значения – только малый перечень операций, которые сможет выполнить самодельный компрессор. Сфера применения агрегата резко увеличится, если в хозяйстве появятся пневматические инструменты. Например, на даче их применение во многих ситуациях оказывается более выгодным, чем электрических: нет привязки к стационарной линии питания, да и конструкции, основанные на использовании пневматики, зачастую оказываются более надёжными.

Перед тем, как приняться за изготовление домашнего воздушного компрессора, следует составить исходное техническое задание, в котором прояснить следующие требования:

  1. какое избыточное давление воздуха потребуется;
  2. от чего и каким образом будет производиться привод;
  3. из каких составляющих возможно собрать устройство;
  4. сколько времени компрессор будет работать безостановочно;
  5. каким должен быть минимально приемлемый расход энергоносителя;
  6. критичны ли качественные показатели энергоносителя: его влажность и температура.

Схема воздушного компрессора с ресивером из огнетушителя

Для выполнения большинства работ по дому достаточно 4…6 ат, однако следует отметить, что при продолжительном использовании компрессора, его подвижные детали нагреваются, из-за чего данная характеристика со временем может падать на 20…30%. Производительность определяется только техническими характеристиками пневмоинструмента. Минимален расход обычно для дрелей, гайковёртов и  дюбельных монтажных пистолетов (до 100…120 л/мин). Вместе с тем для инструмента ударного действия или шлифовальных машин потребуется расход до 350…400 л/мин. При выполнении наружных работ (в частности, покраски), могут потребоваться и более высокие значения производительности, поэтому необходимо предусмотреть запас по данному параметру в 20…30%. Такой же подход необходим и к оценке мощности, потребляемой агрегатом.

Любой компрессор нуждается в ресивере – накопительной ёмкости, которая поддерживает давление воздуха в необходимых для стабильной работы инструмента пределах. С увеличением объёма ёмкости функциональность воздушного компрессора возрастает, хотя и габаритные размеры установки увеличатся. Тем не менее, объём не может быть менее 10 л. Следует учитывать, что для целей покраски длина трубопроводов (а, следовательно, и потери) возрастёт.

Как сделать компрессор, и в какой последовательности производить работы?

Компоненты будущего компрессора

Чтобы сделать компрессор своими руками, потребуются:

Порядок монтажа

Как сделать компрессор? Рекомендуется следующая последовательность подготовки и сборки элементов: входной заборный шланг с патрубком→фильтр предварительной очистки→фильтр окончательной очистки→жёсткая входная трубка к компрессору→компрессор→трубопровод для замены масла→выходной трубопровод на ресивер→тройник→ресивер→реле РД с аварийным предохранительным клапаном→тройник с манометром→регулятор с вентилем→комбинированный выходной фильтр→шланг с самозапирающейся пневматической розеткой.

Самодельный компрессор из мотора холодильника

На начальном этапе предстоит подготовить к монтажу компрессор от холодильника. Его очищают изнутри от грязи и примесей, подвергают покраске, и сливают масло (более, чем вероятно, что за всё время работы подобное не производилось; впрочем, для холодильника и нужды особой в том нет). На компрессоре уже имеется настроенное на его параметры пусковое реле, и менять его не рекомендуется. Запаянное отверстие в нижней части корпуса предназначено для слива масла. Это отверстие аккуратно вскрывают (частицы стружки не должны попасть вовнутрь) после чего при помощи шприца удаляют старое масло, и заполняют полость свежим (подойдёт любое синтетическое или полусинтетическое масло, характеристики которого практически постоянны). Масла необходимо залить на 30…40% больше, учитывая естественную убыль, например, при непрерывной покраске значительных поверхностей.

Следующий этап – подготовка воздушного накопителя. Внутренний объём корпуса огнетушителя необходимо тщательно очистить, используя преобразователь ржавчины. После этого в нижней части корпуса получают резьбовое отверстие, которое заглушают пробкой: она необходима для периодического слива конденсата. К выходному отверстию присоединяют тройник. Возможная проблема – несоответствие резьбы – решается её перенарезанием. К противоположным концам тройника присоединяются предохранительный клапан (его параметры подбираются с учётом потребностей) и второй тройник, также снабжённый манометром. Накопительная ёмкость подлежит обязательной покраске.

Завершается монтаж присоединением к выходному отверстию второго тройника фильтра–масловлагоотделителя. Этот тройник следует оборудовать ручным вентилем и манометром результирующего контроля. Присоединением к последнему выходного шланга процесс сборки будет завершён.

Остаётся только установить все собранные компоненты на раму. Лучше для этих целей использовать алюминиевые уголки или толстолистовую фанеру. Рекомендуется компрессор устанавливать сверху: так облегчается последующее применение агрегата. Во избежание лишнего шума и вибраций всё узлы должны быть жёстко закреплены на раме, за исключением самого компрессора: он должен допускать некоторые колебания. Для этого лучше не демонтировать оставшиеся на нём крепёжные детали, либо, при их отсутствии, предусмотреть монтаж компрессора на пружинных компенсаторах.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

  1. Выставляют реле на 4…5 ат.
  2. Подключают компрессор к сети.
  3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
  4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
  5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
  6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Работа собранного своими руками агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Компрессор своими руками – как сделать самодельный компрессор из холодильника для покраски (аэрографа)

В домашних условиях своими руками сделать можно практически все: бутерброд, поделку в садик, деревянный стеллаж для бабушкиных книг, и даже самодельный компрессор. Не стоит недооценивать сложность этих задач, ведь каждая из сфер в равной степени требует опыта, сноровки и необходимые подручные материалы. И если Вы справитесь с воздушным компрессором, то и остальные задачи окажутся под силу.

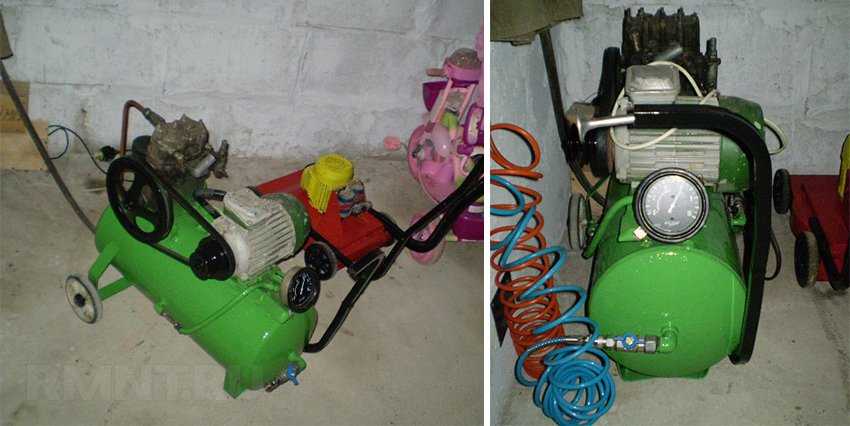

На фото – самодельный компрессор

Такой подручный нагнетатель воздуха – это не просто урок творчества для пап и взрослых мальчиков, компрессор – это действительно практичное и полезное в быту изобретение, которое поможет:

  • В гараже при обработке и покраске авто, или накачке автомобильных шин;
  • При оформлении стен во время ремонта;
  • При пыльных и стружечных работах;
  • При работе с пневматическими инструментами.

Более подробные характеристики моделей компрессоров, а также сферы их применения узнайте в каталогах онлайн магазина Tool1.

При этом хэндмейд инструмент сэкономит семейный бюджет: ведь Ваш самодельный компрессор не уступит по качеству любой фирменной модели. А на изготовление такого инструмента Вы потратите 150 – 500 гривен в зависимости от недостающих деталей.

Теоретическая подготовка к работе

Знания об устройстве и работе типичного компрессора помогут понять принцип его действия и составить визуальную проекцию будущего агрегата. Говоря простыми словами: зная простую схему, Вы сможете не отвлекаться от работы на просмотр поэтапных действий, а лишь единожды ознакомиться с деталями плана.

Компрессор – это:

  • Двигатель, который нагнетает воздух из окружающей среды в устройство;
  • Ресивер (баллон), который накапливает воздух;
  • Манометр, который контролирует силу давления сжатого воздуха и уровень наполненности резервуара.

Основные детали обеспечивают циклическую работу компрессора, а сопутствующие – помогают комфортной работе с устройством. На примере компрессоров Intertool можно убедиться в простоте устройства.

Подготавливаем основные материалы

Чтобы сделать компрессор своими руками, достаточно тщательно осмотреться в гараже, кладовке. Наверняка у Вас найдется большая часть всех необходимых деталей для основных частей устройства.

На фото – необходимые детали для сборки компрессора

1) В качестве ресивера можно использовать те резервуары, которые способны выдерживать внутреннее давление до 8 атмосфер:

  • Б/у газовые баллоны от метана, пропана;
  • Старые огнетушители;
  • Гидроаккумулятор с извлеченным мембранным резервуаром с газом;
  • Кислородный баллон из набора для дайвинга;
  • Автомобильная камера.

2) Основную часть компрессора – двигатель, возьмем со старого советского рефрижератора, мощностью до 2 кВт. Из такого двигателя выходят два-три шланга:

  • Два открытых для подачи и выдачи воздуха;
  • Одна запаянная трубка, которую мы применим для масла.

3) Детали, которые обеспечат автоматическую накачку воздуха и своевременную остановку. Для этого потребуется:

  • Реле с датчиком давления – та деталь, которая контролирует уровень давления сжатого воздуха в баллоне: останавливает процессы нагнетания и компрессии воздуха при достижении максимального давления, спускает излишки через предохранительный клапан, и запускает двигатель при ослаблении давления;
  • Выпускной клапан, через который будут выходить излишки воздуха;
  • Тройник – для установки реле, тумблера и выпускного клапана, и подключения к ресиверу.

4) Пусковое реле – это обязательный элемент, предохранительный клапан, контролирующий работу устройства при оптимальной силе тока: снимает избыточную нагрузку на контактах устройства и защищает двигатель от перегревания в случае перепадов напряжения.

5) Два манометра – один для контроля давления внутри баллона, с редуктором, второй – для регулировки давления подачи воздуха в пневмоинструмент.

6) Фильтр-влагоотделитель, фильтр бензиновый и фильтр дизельный.

7) Пневморозетка – последний элемент на выходе из ресивера перед подключением пневмоинструмента. Предотвращает самопроизвольный выход воздуха.

8) Шланги (маслоустойчивые), тройники, хомуты, метизы, автомобильное масло.

Теперь, когда все составляющие готовы, осталось узнать, как сделать компрессор своими руками, то есть, как собрать все компоненты в единый агрегат.

Сборка

Важный этап предварительных работ – подготовка основных элементов к сборке: подготавливать будем баллон-ресивер и мотор холодильника.

  • Подаем ток к двигателю, чтобы определить трубки для входа и выхода воздуха, отмечаем полученные результаты.
  • Трубка с запаянным концом – масляная. С нее аккуратно спиливаем край, чтобы стружка не осыпалась внутрь. Сливаем старое масло и заливаем новое из шприца, автомобильное – синтетику или полусинтетику. Подбираем подходящий по диаметру винт, обматываем ФУМ-лентой и устанавливаем внутрь трубки. Сверху винт для надежности можно обработать силиконовым герметиком.
  • Удаляем запорно-пусковое устройство ресивера (или срезаем, если это огнетушитель), и обрабатываем баллон от коррозии снаружи и внутри (если баллон был в употреблении). Надеваем клапан обратно и устанавливаем в отверстие крестовое соединение. Снаружи переходник можно укрепить гайкой, или уплотнить его внутри герметичной лентой. Добавьте один тройник.
  • К баку привариваем несколько крепежей-заушин с отверстиями, к которым потом присоединим двигатель компрессора.

Когда подготовительные работы окончены, приступаем к основным этапам сборки.

На фото – схема устройства самодельного компрессора

  • Прикрепляем двигатель компрессора к баллону при помощи шпилек, гаек и шайб.
  • К трубке, через которую воздух поступает в устройство, прикрепляем поочередно бензиновый и дизельный фильтр – это очистит воздух перед работой с аэрографом.
  • Трубку, выходящую из компрессора «выдох», присоединяем в крестовину (вход в ресивер-баллон), используя переходник.
  • На крестовине устанавливаем реле давления, один контакт подключаем к сети, другой – к выпускному предохранительному клапану.
  • К свободному отверстию крестовины присоединяем тройник, к которому монтируем выпускной клапан к последнему отверстию переходника – через него будут выходить излишки воздуха.
  • Затем устанавливаем манометр с редуктором и заглушку, а от свободного отверстия пускаем шланг. Герметизируем все соединения.
  • К шлангу крепим еще один манометр с регулятором давления и выносным воздушным фильтром, который улавливает частички масла и влаги, а к манометру – еще один шланг.
  • На конце шланга устанавливаем пневморозетку, к которой в последствии Вы будете подключать пневматический инструмент.

Для удобства использования компрессора Вы можете сконструировать платформу или бокс для стационарной установки баллона. На видео https://www.youtube.com/watch?v=hCmzFTDpIlg Вы наглядно увидите, как сделать компрессор для покраски своими руками, и удобную подставку для него.

Если все же мысли о подобном творчестве Вас пугают, или Вы придерживаетесь здорового мнения о том, что изготовлением профессионального инструмента должен заниматься специалист, и в бюджете уже выделена графа «на компрессор», смело отправляйтесь в интернет магазин инструмента Tool1 за новым оборудованием.

Компрессор из холодильника своими руками: особенности изготовления

Невелика проблема сделать компрессор из холодильника своими руками. Немногим известно, как правильно эксплуатировать устройство. Стандартный ДХМ выдает давление 10 атмосфер (хватит накачать колеса легкового авто), специальные профессиональные станции часто изготавливаются на 2 атмосферы. Не сложно догадаться – заводской компрессор наделен рядом преимуществ. Сегодня попробуем испытать тезисы на состоятельность здравым рассудком, расскажем, что такое компрессор. Начнем 10-ю отличительными признаками доморощенного решения.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.


Основные отличия самодельного компрессора от покупного

Разумеется, самодельный агрегат будет отличаться от собранного промышленным способом. Важно уяснить, в чем заключаются эти отличия:

  • В покупном компрессоре функционирует электрический мотор, который передает крутящий момент за счет ременной передачи. В самодельном устройстве таких ремней нет. Оно работает только с помощью двигателя.
  • Заводской экземпляр уже оснащен всеми необходимыми системами: измерения и сброса давления, фильтрации. В компрессоре, собранном своими руками, все эти элементы нужно будет устанавливать самостоятельно с учетом их функциональных особенностей.
  • Множество покупных компрессоров комплектуются специальными системами, которые в нужный момент отключают устройство. Они отсутствуют в бюджетных моделях. В самодельных устройствах, как правило, имеется только защитное реле, которое защищает их от перегрева и при возникновении опасности выключает двигатель.
  • Заводские агрегаты очень часто страдают из-за отсутствия достаточно количества смазки. В самодельных компрессорах ее более, чем достаточно. Главное — правильно подобрать жидкость, чтобы в ней не было разнообразных примесей, которые могут негативно повлиять на работу устройства.
  • Заводские устройства, как правило, работают очень шумно. Поэтому использовать их в домашних условиях весьма проблематично. Самодельные компрессоры такой болезнью не страдают. Они очень тихие, поэтому допускается их эксплуатация дома.
  • Покупные агрегаты имеют весьма высокую стоимость. Самодельные устройства достаточно дешевы, поскольку для их сборки используются детали от старых агрегатов (например, холодильников).
  • У заводских компрессоров есть четкое предназначение. Если, например, мощность устройства небольшая, то использовать его можно для подкачки шин. Кроме того, в его функционал нельзя вносить изменения. В самодельных агрегатах есть своего рода простор для творчества. Их можно комплектовать более качественными запчастями, усиливая мощность и иные показатели.

По опыту эксплуатации самодельных компрессоров можно сказать, что они выходят из строя достаточно редко, по сравнению с заводской техникой.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Ресурсы для сборки компрессора

Материалы:

  • Компрессор от холодильника;
  • Кабель подключения с вилкой;
  • Воздушный фильтр автомобильный – 2 шт;
  • Кислородный шланг для патрубков;
  • Спиральный кислородный шланг с быстросъемными переходниками;
  • Воздушный пистолет для подкачки колес;
  • Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Что можно сделать из старого компрессора от холодильника

Компрессор в холодильнике используется для перемещения парообразного хладагента по тонким трубкам, поэтому эта деталь используется в самодельных установках, в которых осуществляется сжатие газов. Компрессор нельзя использовать в качестве водяного насоса, но любой инертный газ можно успешно транспортировать или сжимать с его помощью.

Эти свойства используются домашними мастерами для изготовления следующих изделий:

  • Компрессор для подкачки шин.
  • Компрессорный краскопульт.

Каждый самодельный прибор, использование которого осуществляется в домашних условиях, изготавливается при минимальных затратах времени и денег. Такие компрессоры практически не будут отличаться от заводских изделий.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер


Ресивер для компрессора из газового баллона

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора


Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать. Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру


Установка обратных клапанов — схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.


Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.


Провода питания компрессора от холодильника

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

  • мощностью;
  • производительностью.

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Рабочее давление в компрессоре холодильников

Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.

Возможно, кому-то это покажется маленьким показателем, однако для циркулирования фреона по замкнутой системе больше и не нужно, при таком давлении он отлично справляется со своей функцией. Так же нужно понимать, что при подключении к холодильным камерам, он специально настроен именно на такую мощность. Регуляторы удерживают работу на определённом уровне, чтобы не разорвало патрубки с хладагентом.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

  • автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
  • насос с манометром, вместо нагнетателя;
  • камерный сосок;
  • ремонтный комплект;
  • обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

  • шуруповерт или дрель;
  • фрезы по металлу с титановым покрытием;
  • турбина или бормашина с абразивными насадками;
  • щетка по металлу;
  • вальцеватель для медных трубок;
  • разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Применение самодельного компрессора

Самодельные компрессоры имеют очень широкое применение. Чаще всего их используют:

  • В аэрографии. Можно рисовать как на крупных деталях, так и обрисовывать мелкие и создавать красивые художественные образы.
  • В покраске автомобильных деталей. Для этого понадобится распылитель.
  • Для быстрой покраски во время проведения бытового ремонта. Для удобства компрессор оснащается небольшими колесиками. Так его легче перемещать за собой, а не перетаскивать с места на место. При использовании компрессора улучшается качество и точность покраски.

При необходимости допускается использование самодельного аппарата в любом другом мероприятии. Главное, чтобы была соблюдена техника безопасности.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

  1. Арматура для крепления металлических рукавов.
  2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
  3. Два колесика с платформой для ее крепления к ресиверу.
  4. Компрессор.
  5. Метизы.
  6. Арматура для настройки давления.

Инструменты:

  1. Сварочный аппарат – инвертор.
  2. Шуруповерт.
  3. Фрезы по металлу.
  4. Шлифмашина с абразивными кругами.
  5. Щетка по металлу;
  6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

  1. Холодильные компрессоры не предназначены для работы с воздухом.
  2. Производительность компрессоров бытовых холодильников низка.
  3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.


Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.


Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.


Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

  1. Ресивер воздушный.
  2. Масляный сепаратор.
  3. Дифференциальное реле давления.
  4. Трубку медную.
  5. Фильтр воздуха входной.
  6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.


Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.


Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.


Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.


Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

  1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
  2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
  3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
  4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Как отрегулировать давление в компрессоре от холодильника

Самостоятельная регулировка давления, возможна только в том случае, если человек, собирающий насосный агрегат, обладает необходимыми навыками. Для правильного регулирования понадобиться:

  • реле регулятора атмосфер;
  • манометр;
  • ресивер.

Принцип работы автоматического реле заключается в системе включения и отключения электродвигателя, а так же сбросе излишнего давления. Когда количество атмосфер в ресивере достигает критической установленной отметки – реле отключает двигатель и воздух перестаёт нагнетаться, излишки, через разгрузочный клапан сбрасываются. Если мощность необходимое для работы упала, то реле автоматом подключит двигатель, и она продолжит нагнетаться.

Важно! Настройку реле необходимо производить, когда ресивер заполнен на 40–60%. Таким образом можно установить реальный рабочий показатель и грамотно установить точку сброса излишков.

Принципиальная схема подключения автоматического регулятора выглядит так: его вставляют в цепь между вторичной цепью управления электродвигателем и разгрузочным клапаном. Подключение происходит резьбовыми головками. Двумя к ресиверу – двумя к манометру. Оставшиеся разъёмы используют для монтажа заглушки или дополнительного предохранительного клапана.

В разных моделях холодильников, используются компрессоры различного принципа работы. Есть обычные, линейные и инверсионные. Принцип их работы разный, но задачу они выполняют одинаковую: нагнетают давление, заставляя воздух или жидкости двигаться в патрубках или ёмкостях.

Холодильные агрегаты выходят из строя по разным причинам: утечки фреона, поломки термометра и реле, неисправности в проводке. Если компрессор целый и исправно работает, его можно снять и приспособить для различных целей.

Он легко подойдёт для создания краскопульта, чтобы пользоваться им как распылителем при работе с аэрографией. Другое его применение – компрессор для подкачки шин. Третьим возможным вариантом можно выделить создание воздушного пистолета, для очистки рабочих поверхностей. Четвёртый вариант – это сборка компрессора для пневматического степлера или гвоздомёта.

Принцип работы агрегата

Стандартный компрессор, который используется в холодильниках, представляет собой установку для нагнетания воздуха заключенную в металлический контейнер. Важной особенностью такого агрегата является отсутствие специальных накопительных емкостей. От металлического контейнера отходят две трубки, одна из них предназначена для всасывания воздуха, другая для его подачи наружу. При переделке компрессора менять электрическую схему подключения не нужно, она работает надежно и вполне подойдет для решения новых задач. На имеющиеся патрубки нужно установить воздушный фильтр, после чего подключить шланг подачи кислорода (с соответствующим переходником).

Плюсы и минусы компрессоров от авто и холодильника

Автомобильный компрессор хорош тем, что может работать от аккумулятора. Правда, если использовать его для каких-то стационарных поделок, то это вовсе и не аргумент.

Автомобильный компрессор работает немного быстрее своего оппонента. Однако разница не столь уж и большая, чтобы делать однозначные выводы.

Cоветуем: Противооткатный складной упор для колеса своими руками

Преимущество холодильного компрессора заключается в том, что он более вынослив, чем автомобильный. По большому счету, он способен работать годами. А также он качает до 30 атмосфер.

Тест скорости показал, что компрессор от холодильника создает давление в колесе в 2 атмосферы за 2 минуты 45 секунд.

Тогда как автомобильный компрессор справляется с этой же задачей всего за 1 минуту 29 секунд.

Подробный обзор компрессоров рекомендуем посмотреть в видеоролике на нашем сайте.

Кто мощнее, такого не кто не ожидал.

Watch this video on YouTube

Компрессор из холодильника своими руками: особенности изготовления

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Основные отличия самодельного компрессора от покупного

Разумеется, самодельный агрегат будет отличаться от собранного промышленным способом. Важно уяснить, в чем заключаются эти отличия:

  • В покупном компрессоре функционирует электрический мотор, который передает крутящий момент за счет ременной передачи. В самодельном устройстве таких ремней нет. Оно работает только с помощью двигателя.
  • Заводской экземпляр уже оснащен всеми необходимыми системами: измерения и сброса давления, фильтрации. В компрессоре, собранном своими руками, все эти элементы нужно будет устанавливать самостоятельно с учетом их функциональных особенностей.
  • Множество покупных компрессоров комплектуются специальными системами, которые в нужный момент отключают устройство. Они отсутствуют в бюджетных моделях. В самодельных устройствах, как правило, имеется только защитное реле, которое защищает их от перегрева и при возникновении опасности выключает двигатель.
  • Заводские агрегаты очень часто страдают из-за отсутствия достаточно количества смазки. В самодельных компрессорах ее более, чем достаточно. Главное — правильно подобрать жидкость, чтобы в ней не было разнообразных примесей, которые могут негативно повлиять на работу устройства.
  • Заводские устройства, как правило, работают очень шумно. Поэтому использовать их в домашних условиях весьма проблематично. Самодельные компрессоры такой болезнью не страдают. Они очень тихие, поэтому допускается их эксплуатация дома.
  • Покупные агрегаты имеют весьма высокую стоимость. Самодельные устройства достаточно дешевы, поскольку для их сборки используются детали от старых агрегатов (например, холодильников).
  • У заводских компрессоров есть четкое предназначение. Если, например, мощность устройства небольшая, то использовать его можно для подкачки шин. Кроме того, в его функционал нельзя вносить изменения. В самодельных агрегатах есть своего рода простор для творчества. Их можно комплектовать более качественными запчастями, усиливая мощность и иные показатели.

По опыту эксплуатации самодельных компрессоров можно сказать, что они выходят из строя достаточно редко, по сравнению с заводской техникой.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Подставки и миниэстакады в гараже

Домкрат – штатный инструмент в комплектации автомобиля, но проводить даже незначительные работы под днищем автомобиля, когда он вывешен на домкрате, категорически запрещается. А иногда необходимо приподнять целиком его переднюю или заднюю часть.

Без подставок-козликов в этом случае не обойтись.

Иногда подставки выполняются в виде миниэстакад, на которые автомобиль наезжает.

Кроме общих требований, перечисленных ниже, важным элементом таких подставок является ограничитель хода спереди конструкции.

Не столь важно из чего они будут сделаны, но требования одни:

  • устойчивая широкая опора;
  • запас прочности для расчетного веса автомобиля;
  • минимальные зазоры между подвижными элементами для регулируемых по высоте подставок.

На видео – простейшие подставки с заездом:

Но в данном случае мы бы рекомендовали увеличить опорную базу.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Компрессор на 8 атмосфер, который я снял из старого холодильника и переделал в воздушный

На днях нашел у себя старенький холодильник, выбрасывать не стал, а решил сделать из него компрессор, сборкой которого поделюсь с Вами.

Сначала я снял сам компрессор с холодильника, никакого фреона к моему счастью там уже не было, поэтому перекусил трубки и вытащил все нужное для сборки. Затем заглушил сплющиванием две нижние трубки, которые нам не пригодятся.

Двигатель в таком компрессоре работает в масле, поэтому оно обязательно должно быть внутри. Для того, чтобы масло не шло в трубку я скрутил ее по окружности. На скрученную трубку установил топливный фильтр и закрепил для надежности проволокой. Для всасывания поставил такой же фильтр, но размерами поменьше.

На выход топливного фильтра подсоединил шланг, из которого и будет поступать воздух.На выход топливного фильтра подсоединил шланг, из которого и будет поступать воздух.

Теперь о подключении двигателя.

На компрессоре имеется три провода, красный, синий, черный, их я подключил к пусковой кнопке и на обратной стороне установил перемычку.

Для крепления кнопки на компрессоре выпилил из фанеры небольшой прямоугольник и прикрутил при помощи болта на корпус. В итоге получилась такая конструкция.

После того, как пусковая кнопка установлена, можно переходить к испытаниям компрессора и проверить как он качает давление.

Я взял камеру от мопеда и попробовал ее накачать данным компрессором.
Показал компрессор подробнее, кому интересно — листаем вправо.
Такой вариант подойдет для накачки колес мотоцикла, автомобиля, а также в других целях, качать такой компрессор может вплоть до 8 атмосфер.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

  1. Цилиндр. Это объем, в котором сжимается воздух.
  2. Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
  3. Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
  4. Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
  5. Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
  6. Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Принцип действия

Принцип работы поршневого компрессора можно описать следующим образом.

  1. При запуске двигателя начинает вращаться коленчатый вал, передавая возвратно-поступательные движения посредством шатуна поршню.
  2. Поршень, двигаясь вниз, создает в цилиндре разрежение, под воздействием которого открывается впускной клапан. По причине разности давлений воздуха, он начинает засасываться в цилиндр. Но перед попаданием в камеру сжатия воздух проходит через фильтр очистки.
  3. Далее, поршень начинает движение вверх. При этом оба клапана находятся в закрытом состоянии. В момент сжатия в цилиндре начинает повышаться давление, и когда оно достигает определенного уровня, происходит открытие выпускного клапана.
  4. После открытия выпускного клапана сжатый воздух направляется в ресивер.
  5. При достижении определенного давления в ресивере срабатывает прессостат, и сжатие воздуха приостанавливается.
  6. Когда давление в ресивере снижается до установленных значений, прессостат снова запускает двигатель.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

  • мощностью;
  • производительностью.

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

  1. Холодильные компрессоры не предназначены для работы с воздухом.
  2. Производительность компрессоров бытовых холодильников низка.
  3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.


Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.


Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.


Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

  1. Ресивер воздушный.
  2. Масляный сепаратор.
  3. Дифференциальное реле давления.
  4. Трубку медную.
  5. Фильтр воздуха входной.
  6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.


Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.


Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.


Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.


Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

  • автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
  • насос с манометром, вместо нагнетателя;
  • камерный сосок;
  • ремонтный комплект;
  • обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

  • шуруповерт или дрель;
  • фрезы по металлу с титановым покрытием;
  • турбина или бормашина с абразивными насадками;
  • щетка по металлу;
  • вальцеватель для медных трубок;
  • разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

  1. Арматура для крепления металлических рукавов.
  2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
  3. Два колесика с платформой для ее крепления к ресиверу.
  4. Компрессор.
  5. Метизы.
  6. Арматура для настройки давления.

Инструменты:

  1. Сварочный аппарат – инвертор.
  2. Шуруповерт.
  3. Фрезы по металлу.
  4. Шлифмашина с абразивными кругами.
  5. Щетка по металлу;
  6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:


  • Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
  • Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
  • Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
  • Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
  • Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

  1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
  2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
  3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
  4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Ограничения в работе моторов

Не все моторы холодильников могут работать в одинаковых условиях. Некоторые из них имеют свои ограничения в эксплуатации.

Можно выделить несколько режимов работы:

  • нормальный — от 16 до 32 градусов;
  • тропический — от 18 до 43 градусов;
  • субнормальный — от 10 до 32 градусов;
  • субтропический — от 18 до 38 градусов.

Но, несмотря на это, случаются и комбинированные режимы, которые включают в себя несколько диапазонов эксплуатации.

Таким образом, самодельные устройства являются намного проще и эффективнее заводских, в частности, для работы с воздухом.

Самодельный воздушный компрессор МАТЕРИ – Новости Матери-Земли

Соберите самодельный воздушный компрессор МАТЕРИ, используя эти пошаговые инструкции.

Самодельный воздушный компрессор МАМЫ

Рано или поздно в каждой домашней мастерской возникает необходимость в хорошем маленьком воздушном компрессоре. Ничего особенного, понимаете. Просто прочное оборудование, которое будет выпускать воздух под давлением, скажем, до 80 фунтов на квадратный дюйм. Что-то, что может справиться со всеми этими постоянно возникающими работами по распылению краски, пескоструйной очистке, струйной очистке, портативному пневматическому инструменту и «держать шины накачанными в семейном автобусе».

Это знают все, у кого есть домашний магазин. Но не каждый, у кого есть подвальная или гаражная мастерская, может выложить от 100 до 150 долларов или больше, что в наши дни стоит хороший маленький воздушный компрессор. И именно поэтому Деннис Беркхолдер и Эмерсон Смайерс — двое из научных сотрудников MOTHER — недавно почесали затылки, приступили к работе и придумали этот изящный воздушный компрессор, который любой домашний мастер сможет собрать из в основном «хлама» за меньшие деньги. чем 60 долларов (планы на самодельный воздушный компрессор МАТЕРИ).

Теперь следует отметить, в самом начале, что машина, которую вы видите здесь, состоит из трех основных частей: [1] дуотанков для хранения воздуха после его сжатия, [2] насоса для сжатия и [3] электродвигатель, который вращает насос. . . все связано с соответствующими клапанами, элементами управления, воздухопроводами и другим оборудованием.

И еще следует отметить, что существует бесчисленное количество резервуаров для хранения бесчисленных конструкций. . . столь же широкий выбор выброшенных воздушных насосов. . . и невероятное разнообразие старых электродвигателей — все они являются подходящим «сырьем» для проекта такого рода — тихо ржавеют в навесах для автомобилей, подвалах, чердаках, складских помещениях, задних дворах, барахолках и грудах металлолома в каждой части. страны прямо сейчас.

И еще один момент, который следует отметить: несомненно, есть много способов объединить любой случайно выбранный бак, насос и двигатель в исправный воздушный компрессор. . . так как есть домашние магазины, которые могут использовать такое оборудование. Иными словами, не существует «установленного» или «наилучшего» способа переработки отработанного бака или баков, насоса и двигателя в воздушный компрессор. Но для примера того, насколько легко можно выполнить эту работу. . . ну читайте дальше!

Самым важным элементом любой системы сжатия и хранения воздуха — «сердцем» машины — является воздушный насос. И в данном случае этот насос – компрессор кондиционера, взятый из списанного автомобиля. (СОВЕТ: люди, занимающиеся автомобильным кондиционированием воздуха, с которыми разговаривали Деннис и Эмерсон, говорят, что проще всего переоборудовать компрессоры от Ford и Chrysler или любой автомобильный кондиционер производства Borg-Warner. Они также отмечают, что вы вероятно, вы получите один из блоков за меньшие деньги, если купите его у торговца металлоломом, а не на свалке автозапчастей.)

После того, как два МАТЕРИ-механика нашли компрессор автокондиционера за 2,00 доллара по своему вкусу, они очистили устройство и возились с ним, пока не определили, какой из двух его портов был «впускным», а какой «выпускным». Затем они проверили компрессию насоса (просто «прокрутив» его приводной шкив вручную) и, обнаружив, что она работает нормально, добавили в картер компрессора достаточное количество масла вязкостью 30, чтобы довести уровень смазки до нижней части коленчатого вала насоса.

(СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: Возможно — до того, как магнитная муфта компрессора будет постоянно зафиксирована на шкиве и маховике, как описано в следующем абзаце — вручную прокрутить только шкив и маховик, заметить, что компрессор не нагнетает воздух, и подумать блок неисправен, когда — на самом деле — это не так. Убедитесь, что, когда вы проводите этот тест, вы захватываете узел шкив/маховик/сцепление таким образом, что вы поворачиваете все это… включая сцепление. )

Шкив, маховик и магнитная муфта компрессора автомобильного кондиционера обычно объединены в единый сборочный узел. . . где каждый из трех компонентов выполняет свою отдельную функцию. (Шкив и маховик вращаются все время, пока работает двигатель автомобиля. Сцепление, однако, остается отключенным от двух других компонентов до тех пор, пока в салоне автомобиля или грузовика не будет щелкнут переключатель и кондиционер не будет «включен». В В действительности, это «включение» состоит ни в чем ином, как в замыкании электрической цепи, которая приводит в действие магнитную муфту… тем самым заставляя ее «запираться» на вращающемся маховике… тем самым приводя муфту и присоединенный к ней приводной вал кондиционера воздуха тоже крутиться.)

Все это, конечно, очень хорошо для автомобильного кондиционера, но вам не нужна отключаемая муфта на вашем заводском компрессоре (гораздо проще и эффективнее просто подключить блок, когда вы хотите, чтобы он работал, и отключить его). это когда ты этого не делаешь). По этой причине исследователи MOTHER прочно приварили сцепление своего компрессора к остальной части узла маховик/шкив. (Если вы предпочитаете, вы можете просверлить, а затем скрепить их штифтами или болтами.)

Затем помощники МАТЕРИ

установили на воздухозаборник своего насоса примитивный очиститель, сделанный из пластиковой «масляной ванны», наполненной остатками материала фильтра печи (поролоновая губка сработала бы примерно также).

Резервуары для хранения на буровой установке Денниса и Эмерсона представляют собой два баллона с фреоном, которые они бесплатно получили в местном магазине кондиционеров и холодильников. Федеральный закон запрещает заправлять эти баллоны фреоном, а контейнеры обычно просто выбрасываются. Однако, поскольку баллоны сертифицированы для давления до 250 фунтов на квадратный дюйм (что делает указанное здесь давление в 80 фунтов на квадратный дюйм вполне безопасным), а баллоны доступны почти везде бесплатно по запросу, нет абсолютно никаких причин, по которым баллоны не должны быть возродился как баллоны под давлением воздушного компрессора.

Баки скреплены между собой деревянным «хомутом» (см. схему в галерее изображений), скрепленным болтами по всем четырем углам с помощью шпильки с резьбой. Эта вилка также служит опорой для воздушного насоса готового компрессора, приводного двигателя и другого оборудования.

На одном из напорных баков (неважно на каком) было просверлено полудюймовое отверстие для выхода воздуха и в отверстие впаян полудюймовый патрубок. Затем Беркхолдер и Смайерс надежно соединили «коллектор резервуара воздушного компрессора с выходным шаровым клапаном с супергерметичным уплотнением и встроенным предохранительным клапаном», который они приобрели в местном хозяйственном магазине.

Затем — и это было то прикосновение, которое превратило самодельный воздушный компрессор МАТЕРИ в установку, не уступающую любому купленному в магазине агрегату — мальчики установили манометр и реле давления (также купленное в местном магазине скобяных изделий) на коллектор бака.

Манометр, конечно же, позволяет своим пользователям следить за psi, который накапливается в резервуарах воздушного компрессора. И переключатель действует как мозг на протяжении всей стрельбы: пока компрессор подключен, переключатель автоматически включает двигатель всякий раз, когда давление в баллонах падает ниже 60 фунтов на квадратный дюйм, а затем так же автоматически отключает его, когда давление поднимается обратно до 80 фунтов на квадратный дюйм.

И еще один важный дополнительный пункт безопасности: Только для того, чтобы быть абсолютно уверенным, что никто не сможет непреднамеренно перекрыть бак, оснащенный предохранительным клапаном и реле давления (что позволит двигателю запустить компрессор и создать опасное количество давление в другом цилиндре). . . Исследователи MOTHER’S, заботящиеся о безопасности, завершили установку резервуара, полностью открыв клапаны на обеих бутылках, а затем отрезав ручки, чтобы эти клапаны никогда больше нельзя было закрыть. УБЕДИТЕСЬ, ЧТО ВЫ ДЕЛАЕТЕ ТАК ЖЕ.

Веселые механики МАТЕРИ завершили свою удобную маленькую установку, используя медную трубку диаметром четверть дюйма, чтобы соединить выпускную сторону воздушного насоса — через односторонний обратный клапан — с впускными фитингами на баллонах под давлением (убедитесь, что клапан « точек» от насоса и к бакам).

(И вот почему вам все равно нужен этот односторонний клапан: фреоновый насос в автомобильном кондиционере обычно содержит встроенный «выпускной» клапан, который открывается в конце каждого рабочего цикла и выпускает все «остатки» давление из компрессора, чтобы его можно было легче запустить в начале следующего цикла.Но вы не хотите, чтобы этот выпускной клапан в самом насосе сбрасывал давление в ваших баллонах с воздухом каждый раз, когда ваш компрессор отключается. автоматическим выключателем, и именно этому препятствует обратный клапан, установленный между воздушными ресиверами и насосом.)

Наконец, чтобы обеспечить «мускулы» для работы своего воздушного компрессора/системы хранения воздуха, экспериментаторы МАТЕРИ собрали бывший в употреблении электродвигатель мощностью 1/3 л. к насосу клиновым ремнем.

В качестве последнего штриха Деннис и Эмерсон изготовили защитный экран (из металлической ткани), установили его поверх клинового ремня и шкивов и хорошо покрасили свой воздушный компрессор/систему хранения стоимостью менее 60 долларов. . . перед запуском устройства в исследовательский цех МАТЕРИ.

ПРИМЕЧАНИЕ. Отверстие, просверленное в одном из воздушных резервуаров для размещения Детали № 26 (фитинг «труба-раструб»), должно быть как можно меньше, чтобы у фитинга было большее плечо для пайки.

ПРИМЕЧАНИЕ. Детали №№ 4, 5 и 6 на самом деле являются переходниками для садовых шлангов. . . которые используются, потому что трубный фитинг на компрессоре имеет прямую резьбу (а не коническую резьбу, которая есть на большинстве труб).

Переносной резервуар высокого давления

Вот переносной баллон под давлением или баллон с воздухом (см. галерею изображений), который пригодится вам всякий раз, когда вам нужно переносить сжатый воздух куда-то «за пределы линий электропередач».

Просто возьмите короткий воздушный шланг с 1 1/4-дюймовым развальцовочным фитингом с внутренней резьбой на одном конце и шинным зажимом на другом и навинтите этот фитинг на верхний клапан баллона с фреоном из вторсырья. Затем купите цельнометаллический клапан Шредера (размер его «базы» не имеет значения), просверлите отверстие в гидробаке и надежно припаяйте фитинг Шредера в отверстие. (ПРИМЕЧАНИЕ. Перед пайкой необходимо удалить детали внутри клапана, а затем заменить их после завершения пайки.)

Хорошо! Вы только что построили себе бутылку под давлением. Добавьте воздух через клапан Шредера (и проверьте давление в баллоне приложенным к этому клапану шинным манометром), несите баллон куда угодно. . . а затем использовать воздушный шланг, чтобы «накачать» шины фургона или выполнить другую легкую работу в задней части 40, на отдаленных дорогах и т. д. Просто, не правда ли?


Список материалов

1. Резиновая втулка 5/8 дюйма
2. Труба 3/4 дюйма к 1/2-дюймовой потовой меди
3. Раструб с внутренней резьбой 3/8 дюйма к трубке 1/4 дюйма
4. Садовый шланг к патрубку 3 1/8 дюйма с наружной резьбой
5. Резиновая шайба для садового шланга
6. ​​Трубка 3/4 дюйма к садовому шлангу
7. Плоская шайба 3/8 дюйма
8. Резиновая шайба для садового шланга
9 1/4 дюйма с внутренней резьбой на трубу 1/4 дюйма
10. 1/4 дюйма с трубой на 1/4 дюйма с наружной резьбой
11. 1/4 дюйма воздушный обратный клапан
12. 1/4 дюйма с трубой на 1
с наружной резьбой /4 дюйма 13. 1/4-дюймовая муфта с внутренней резьбой и 1/4-дюймовая трубка
14. Пластиковая емкость для маргарина
15. Наполнение из фильтра печи или кондиционера pa
16. Пластиковая крышка емкости для маргарина
17. Шестигранная гайка 5/16 дюйма (8)
18. Плоская шайба 5/16 дюйма (8)
19. Готовый болт 5/16 дюйма (4)
20. Манометр (1) /4 дюйма)
21. Электрическое реле давления
22. Трубный ниппель 1/4 дюйма
23. Коллектор бака воздушного компрессора
24. Латунная шестигранная трубная муфта 1/2 дюйма
25. Трубный ниппель 1/2 дюйма
26. Труба 1/2 дюйма на трубу с наружной резьбой 3/8 дюйма
27. Внутренняя резьба 1/4 дюйма на трубу 1/4 дюйма
28. Внутренняя резьба 1/4 дюйма на трубу 1/4 дюйма
29. Т-образная трубка 1/4 дюйма
30. Компрессор автомобильного кондиционера
31. Двигатель мощностью 1/3 л.с.
32. Сетка из сетки 1/4 дюйма для защитного экрана
пиломатериалы, (4)
34. 1 на 8, 23 дюйма в длину, пиломатериалы, (1)
35. Электрический шнур
крепежные болты и гайки 1/4 дюйма, (6)
клиновой ремень
краска

Лучшие советы по изготовлению воздушного компрессора своими руками?

`;

Джереми Лаукконен

Создание воздушного компрессора своими руками (DIY) — это довольно простой проект, который может выполнить практически любой, кто хорошо разбирается в инструментах, но есть несколько полезных советов, которые следует учитывать при сборке этого типа устройства. Самым важным фактором, который следует помнить при сборке воздушного компрессора своими руками, является выбор подходящего сосуда высокого давления для хранения сжатого воздуха. Это важно, потому что блок давления может взорваться при переполнении, что может быть очень опасно. Другими основными компонентами, необходимыми для создания воздушного компрессора своими руками, являются двигатель и насос, хотя рекомендуется также включить ручной переключатель, автоматическое отключение и манометр. Для двигателя и воздушного насоса в самодельном компрессоре можно использовать множество компонентов, которые также должны соответствовать конкретному проекту, чтобы обеспечить достаточную мощность и воздушный поток.

Три основных компонента, необходимых для сборки воздушного компрессора своими руками, — это двигатель, насос и емкость для хранения воздуха. Эти компоненты можно приобрести новыми, хотя можно взять их и из других источников. Наиболее важным компонентом является контейнер для хранения, поскольку он должен выдерживать определенное давление воздуха. Баллоны с пропаном, газовые баллоны и старые огнетушители можно использовать в качестве сосуда под давлением воздушного компрессора, сделанного своими руками, но важно выбрать тот, который находится в хорошем состоянии и хорошо подходит для проекта.

Перед началом проекта воздушного компрессора своими руками может быть полезно определиться, для каких целей будет использоваться устройство. Если известны необходимые уровни давления и скорости потока, то можно выбрать наилучшие детали. Компрессору аэрографа обычно требуется около 80–100 фунтов на квадратный дюйм (550–690 килопаскалей) рабочего давления, а другие типы компрессоров могут иметь другие особые требования.

В дополнение к давлению и объему, которые может обеспечить резервуар, скорость потока является еще одним важным фактором. Это означает, что необходимо выбрать и насос, и двигатель, которые могут обеспечить такой поток воздуха, который необходим компрессору. Двигатель старой стиральной машины и компрессор кондиционера автомобиля могут обеспечить достаточный поток воздуха для компрессора, предназначенного в первую очередь для накачки автомобильных шин, хотя для более тяжелых условий эксплуатации обычно требуются более мощные агрегаты.

Существуют и другие функции безопасности, которые также могут быть встроены в проект воздушного компрессора своими руками. Манометры являются одним из вариантов, которые могут быть очень полезными, поскольку они позволяют оператору отключить насос до того, как уровень давления станет опасным. Однако автоматический запорный клапан может сделать воздушный компрессор, сделанный своими руками, еще более безопасным в использовании, потому что эта функция отключит насос, как только будет достигнут определенный уровень давления. Также можно установить обратный клапан, чтобы воздух не попадал обратно в компрессор из бака, а воздушный фильтр может помочь предотвратить повреждение компонентов грязью и песком.

Как сделать воздушный компрессор тише

Если вы владеете или арендуете приспособления для улучшения дома, такие как шлифовальные машины, шлифовальные машины, отбойные молотки, пистолеты для забивания гвоздей и малярные краскопульты, то вы используете какой-либо вид воздушного компрессора. Они варьируются по размеру от крошечных блинных компрессоров до огромных блоков, которые будут достаточно шумными.

Как сделать воздушный компрессор тише? Обернув двигатель, накрыв воздухозаборник глушителем, загерметизировав/заблокировав компрессор или переместив воздухозаборник, вы получите менее шумный воздушный компрессор. Вы также можете поставить резиновые втулки вокруг двигателя устройства или вообще купить новый воздушный компрессор.

Независимо от того, какой из этих вариантов кажется вам наиболее привлекательным, я рекомендую вам читать дальше. Я расскажу более подробно обо всех методах глушения вашего воздушного компрессора. Кроме того, я расскажу об анатомии воздушного компрессора и дам несколько советов по приобретению нового.

Понимание вашего воздушного компрессора

Информация о воздушном компрессоре (Фото предоставлено – https://www.hydraulicspneumatics.com)

Прежде чем я расскажу, как сделать ваш воздушный компрессор тише, я подумал, что было бы лучше обсудить различные типы там воздушные компрессоры. Есть восемь типов, и они:

  • Центробежные компрессоры: Центробежные воздушные компрессоры, также называемые радиальными компрессорами, обычно используются в турбомашинах. С рабочим колесом (ротором) жидкость проходит через компрессор. Это создает скорость, которая повышает давление внутри устройства.
  • Турбокомпрессоры: Называете ли вы их газовыми, осевыми или турбокомпрессорами, в этом агрегате используется аэродинамический профиль для создания давления газа за счет вращения.
  • Спиральные компрессоры: 9 шт.0042 Как следует из названия, спиральные или спиральные компрессоры совершают круговые движения. Они часто являются частью системы кондиционирования воздуха, поскольку они могут перемещать хладагент и воздух.
  • Ротационно-пластинчатые компрессоры: Ротационно-пластинчатые компрессоры включают лопасти, которые позволяют ротору перемещаться внутри собственной полости.
  • Винтовые компрессоры: Этот воздушный или газовый компрессор представляет собой объемный блок (подробнее об этом позже), который может создавать очень высокое давление воздуха. Если вы используете ударный гайковерт или отбойный молоток, это винтовой воздушный компрессор.
  • Составные компрессоры: Несколько цилиндров, расположенных ступенчато, составляют составные компрессоры. Воздух поступает в первый цилиндр, сжимается, а затем охлаждается. Затем он перемещается в другой цилиндр и подвергается дальнейшему сжатию.
  • Одноступенчатые поршневые компрессоры: Если воздух сжимается только один раз, то он считается одноступенчатым поршневым компрессором.
  • Двухступенчатые поршневые компрессоры: Аналогичным образом, если воздух сжимается, проходит через промежуточный охладитель, а затем сжимается еще больше, используется двухступенчатый поршневой компрессор.

Независимо от того, какой из восьми типов воздушных компрессоров вы используете, с каждым из них связано несколько терминов. К ним относятся:

  • CFM: кубических фута в минуту или CFM — это измерение подачи воздуха от компрессора.
  • SCFM: SCFM относится к стандартным кубическим футам в минуту. Это просто CFM, но стандартный. Вы увидите CFM на упаковке воздушного компрессора гораздо чаще, чем SCFM.
  • л.с.: л.с. или лошадиные силы — это мощность двигателя компрессора. Большинство двигателей имеют минимальную мощность 1,5 л.с. и максимальную мощность 6,5 л.с. Вы можете ожидать, что компрессоры с более высоким HP будут более шумными.
  • PSI: Есть также фунты на квадратный дюйм или PSI. Это номинальное давление воздуха компрессора. PSI может влиять на CFM, делая его выше или ниже.

Все воздушные компрессоры можно разделить на три основные категории. Первым из них являются воздушные компрессоры высокого давления или HPAC. Их давление нагнетания превышает 1000 фунтов на квадратный дюйм.

Компрессоры среднего давления имеют более переменное давление нагнетания. Это может быть от 151 PSI до 1000 PSI. Наконец, существуют воздушные компрессоры низкого давления, также называемые LPAC. Они имеют самое низкое давление нагнетания, 150 фунтов на квадратный дюйм и ниже.

Наконец, поговорим о перемещении? Воздушные компрессоры имеют динамический или объемный объем. При динамическом смещении кинетическая энергия становится энергией давления через движущиеся части. Примером компрессора с динамическим рабочим объемом является центробежный компрессор.

Объемные компрессоры забирают воздух, транспортируют его в камеру, а затем сжимают до определенного давления. Затем воздух выходит из камеры и поступает в выпускное отверстие. Примеры включают лопастные компрессоры, ротационные винтовые компрессоры и двухступенчатые поршневые компрессоры.

Насколько громки воздушные компрессоры?

Шумомер в децибелах.

Для питания устройств, которые они производят, воздушные компрессоры отнюдь не бесшумны. Если вам повезет, ваш компрессор может иметь мощность 40 децибел. Более крупные и тяжелые юниты могут быть более 90 децибел.

Для справки, большинство ваших разговоров в среднем имеют громкость от 55 до 65 децибел, поэтому воздушный компрессор на 40 децибел чертовски тихий. Даже пылесос издает от 60 до 85 децибел.

Уровень шума большинства газонокосилок составляет 90 децибел, тогда как шум самолета, отрывающегося от земли и взлетающего, составляет около 140 децибел. Именно при такой громкости возникает опасность повреждения слуха. Тем не менее, даже длительное использование предметов, уровень которых составляет от 80 до 90 децибел, может в конечном итоге привести к повреждению слуха. Это не произойдет за одну ночь, но если вы достаточно часто запускаете воздушный компрессор, вы можете рано потерять слух.

Почему воздушные компрессоры такие громкие? Это связано с несколькими вещами. Первым из них является местоположение. Если ваш воздушный компрессор находится в той же комнате, что и вы, вы будете нести всю тяжесть его объема. Даже если он находится в том же здании, иногда вы все равно слышите о нем больше, чем вам хотелось бы. Чем дальше от вас находится воздушный компрессор, тем лучше.

Вы также должны учитывать источник питания, когда речь заходит об объеме вашего воздушного компрессора. Если у вас газовый компрессор, он будет издавать намного больше шума

, чем электрический компрессор. Это связано со всей тяжелой работой, которую должен выполнять двигатель газового компрессора, когда он запускается и пыхтит.

Трение — еще один компонент, определяющий уровень шума компрессора. Воздушные компрессоры с динамическим рабочим объемом со всеми их движущимися частями имеют гораздо большее трение. Компрессоры прямого вытеснения, которые, как правило, имеют меньше движущихся компонентов, менее подвержены трению. Это сделало бы их тише, чем компрессоры с динамическим смещением.

Наконец, мощность и размер вашего воздушного компрессора имеют значение, если вы хотите снизить уровень шума. В инфляторах малой емкости используется поршень, который движется очень и очень быстро. Это так же быстро нагревает внутреннюю часть компрессора. Вы обязательно услышите все эти части, когда они двигаются.

Как сделать воздушный компрессор тише

Ладно, все эти объяснения о воздушных компрессорах и о том, как они работают, не нужны. Теперь пришло время рассказать о методах, которые я изложил во введении, о том, как заставить компрессор замолчать.

Оберните двигатель компрессора

Если вы когда-либо покрывали водонагреватель шумопоглощающими материалами и замечали, что он работает тише, то тот же принцип применим и к вашему воздушному компрессору. Звукопоглощающий коврик — беспроигрышный вариант, поскольку он предназначен для уменьшения шума.

Если вы не против потратить немного больше денег, этот коврик от Noico Solutions на Amazon имеет высокую оценку. Он использует фольгу и автомобильный бутил для покрытия 36 квадратных футов. Вы получаете девять листов в упаковке, так что у вас должно быть достаточно, чтобы покрыть весь двигатель вашего воздушного компрессора. Менее чем за 70 долларов это неплохое решение вашей проблемы с шумом.

У Noico также есть более дешевая версия звукопоглощающего коврика менее чем за 20 долларов. Вы получаете только 10 квадратных футов покрытия, но всего 10 листов. Это лучше для небольших моторов.

Накройте воздухозаборник глушителем

Еще один вариант, который вы можете попробовать, — закрыть воздухозаборник воздушного компрессора глушителем. Лучше всего для этой работы подходят сварные глушители, такие как сварной глушитель Thrush 17658 на Amazon. Это один из самых популярных глушителей в своем роде, и он стоит менее 50 долларов. 19дюймов, изготовлен из полированной нержавеющей стали 304 и имеет выходное и входное отверстия по 2,25 дюйма каждое. Внутри глушитель имеет две камеры.

Итак, теперь у вас есть глушитель. Что ты с этим делаешь? Хороший вопрос! Во-первых, вы хотите найти воздухозаборник вашего воздушного компрессора. Подключите двухсторонний воздушный шланг так, чтобы один конец был на глушителе, а другой — на впуске. Первый шланг следует соединить со вторым.

Хотя это довольно сложная работа, можно снизить уровень шума воздушного компрессора на четыре децибела. Не так уж и плохо!

Перемещение воздухозаборника

Воздухозаборник является важной частью воздушного компрессора. Здесь воздух попадает в блок. Если вы хотите, вы можете переместить воздухозаборник туда, где его шум не будет вас так сильно беспокоить.

Некоторые владельцы воздушных компрессоров пытались установить их в садовых сараях, подвалах или гаражах. Проблема с подвалом или гаражом в том, что эти помещения все равно привязаны к вашему дому. Хотя воздушный компрессор будет работать тише, чем если бы он находился в непосредственной близости от вас, вы определенно все равно услышите его в своем подвале или в гараже.

Вот почему некоторые люди решили транспортировать заборник на открытом воздухе. Широкая открытость заднего двора или бокового двора означает, что компрессор производит меньше шума. Он также будет находиться дальше от вашего дома, поэтому вы будете еще меньше слышать работу вашего воздушного компрессора.

С кронштейном и резиновым шлангом вы можете выполнить эту работу самостоятельно. Для начала возьмите резиновый садовый шланг и поместите его в воздухозаборник. Не заставляйте его туда, иначе вы можете сломать впуск. Кронштейн, установленный свободно, но прочно, будет удерживать шланг на месте во время движения и работы воздушного компрессора.

Другой конец шланга следует по возможности закопать на несколько дюймов под землю. Можно использовать втулки или скобы, чтобы закрепить этот конец шланга именно там, где он должен быть. Чем надежнее шланг, тем меньше шума должна производить вся установка.

Инкапсулируйте или упакуйте

Инкапсуляция вашего воздушного компрессора, конечно же, сделает его звучание тише. Когда я говорю «упаковать», я имею в виду буквально. Вы бы сделали свободную комнату на открытом воздухе, в которой разместили бы свой воздушный компрессор. Используя звукоизоляционные материалы на стенах, такие как акустическая пена, вы можете быть уверены, что почти никогда больше не услышите звук воздушного компрессора.

Этот маршрут будет дорогостоящим, так как вы возводите небольшое здание с нуля. Вы также должны убедиться, что помещение достаточно большое для компрессора и имеет достаточную вентиляцию. В противном случае, когда воздушный компрессор прогреется, он перегреется и выйдет из строя, вызовет пожар или взорвется.

Ознакомьтесь со статьей о том, как построить бесшумную коробку генератора, так как этот тип звуконепроницаемого кожуха можно использовать для обеспечения бесшумности воздушного компрессора.

Установите резиновые втулки вокруг двигателя

Если вы хотите снизить уровень шума от вашего воздушного компрессора, используйте резину. Его звукопоглощающие свойства позволяют эффективно глушить громкие устройства. Для этого проекта лучше иметь люверсы из резины. Они должны быть установлены так, чтобы они могли проходить над двигателем вашего воздушного компрессора.

Резиновые втулки являются основным инструментом и поэтому недороги. Вы можете найти набор из 180 штук менее чем за 10 долларов на Amazon. С таким большим набором, независимо от размера вашего двигателя, вы можете быть уверены, что у вас есть подходящая резиновая втулка.

Советы по выбору более тихого воздушного компрессора

Последний способ заставить ваш воздушный компрессор заглушить — заменить ваш громкий и неуклюжий агрегат меньшим, изящным и тихим. Это хорошая идея не только для вашего рассудка, но и для вашего слуха. Как вы помните, ранее в этой статье я упоминал, что продолжительный шум от воздушного компрессора в 80 или 90 децибел может привести к потере слуха.

Вот некоторые из моих любимых более тихих воздушных компрессоров, все от Amazon.

California Air Tools 8010 Сверхтихий, безмасляный воздушный компрессор
California Air Tools Ultra Quiet Compressor (Источник: Alibaba)

Этот восьмигаллонный воздушный компрессор от California Air Tools, как говорится, безмасляный и тихий. Он сделан из стали и работает при максимальном давлении 120 фунтов на квадратный дюйм. Его кубический фут в минуту составляет от 2,20 кубических футов в минуту при 90 фунтов на квадратный дюйм или 3,00 кубических футов в минуту при 40 фунтов на квадратный дюйм.

Поскольку в нем не используется масло, вам не придется проводить много технического обслуживания. Это экономит ваши деньги и время. Для полного заполнения бака требуется всего 165 секунд. Малый ток воздушного компрессора способствует его более тихой работе. Кстати, рейтинг звука у California Air Tools 8010 составляет 60 децибел.

Senco PC1010 Одногаллонный воздушный компрессор мощностью 1 л.с.
Бесшумный компрессор от Senco. (Кредит Senco.com)

Еще один выбор с очень высоким рейтингом принадлежит Senco. Этот воздушный компрессор предназначен для рукоделия, хобби, обустройства дома и ремонта. Он имеет емкость один галлон и низкую пиковую мощность. Он намного легче большинства воздушных компрессоров и считается портативным.

Makita MAC700 Big Bore 2.0 HP Air Compressor
Makita MAC700 Big Bore 2.0 HP Quiet Compressor (кредит Makita)

Мой последний выбор среди бесшумных воздушных компрессоров — Makita Big Bore. Хотя это немного дороже, вы получаете массу функций, которые делают это устройство достойным владения. К ним относятся масляная смазка для меньшего износа и насос, который дольше работает при более низкой температуре. Также снижается риск отказа двигателя из-за перепадов напряжения, а также срабатывания выключателей. Это все из-за низкого потребления усилителя Big Bore.

При меньшем количестве оборотов в минуту (об/мин) вы не будете слышать звук большого диаметра почти так же сильно, как другие воздушные компрессоры. Его чугунный насос также отличается долговечностью. Громкость Big Bore составляет от 68 до 70 децибел.

Заключение

Воздушные компрессоры удобны для обустройства дома и ремонта, но они могут быть невероятно шумными. Громкие звуки не только раздражают, но и могут повредить слух, если вы используете воздушный компрессор достаточно часто.

Изменив воздухозаборник, обернув двигатель или даже защитив воздушный компрессор, вы можете снизить высокий уровень шума, создаваемого этими агрегатами. Покупка нового, более тихого воздушного компрессора также может быть выгодна для вас.

Как сделать портативный генератор тише для кемпинга – 10 лучших способов!

Нравится:

Нравится Загрузка.. .

Компрессоры из холодильника своими руками

С помощью подручных средств и стандартного набора хозяйственных инструментов любой домовладелец может собрать самодельный воздушный компрессор из холодильника. Область применения такого аппарата достаточно широка и оправдывает затраты сил и средств на его изготовление:

  • Компрессор воздушный для аэрографии и покраски.
  • Электрический насос для накачки автомобильных шин.
  • Источник энергии для пневматического инструмента.
  • Воздушный насос для продувки сложных механизмов при их ремонте.

Самодельный воздушный компрессор из холодильника

Диапазон возможностей, мощность, долговечность и надежность самодельной системы получения сжатого воздуха, собранной на базе компрессора из старого холодильника, зависит от правильной конструкции и установка его элементов.

Проблема подбора компрессора

Компрессор от старого холодильника

Сборка функционального и надежного аппарата начинается с подбора его основного узла – компрессора. Он имеется в любом бытовом холодильнике, выполняет роль насоса для перекачки хладагента и представляет собой единый агрегат в герметичном металлическом корпусе, снаружи которого смонтировано реле для его запуска. Для решения проблемы подойдет любой аналогичный мотор в хорошем состоянии. Дальнейший выбор и конфигурация всех дополнительных элементов конструкции определяется формой и характеристиками конкретного устройства.

Поиск компрессора

Если под рукой нет старого и ненужного холодильника, то всегда есть возможность приобрести разобранный агрегат на рынке б/у инструментов и запчастей. Там можно купить работоспособный вариант за 100-150 руб.

Снятие компрессора с холодильника своими руками

Снятие компрессора с холодильника своими руками

Снять устройство с холодильника можно с помощью обычных гаечных ключей и отверток. Трубки входа и выхода воздуха лучше откусить, а не отпиливать, чтобы не засорить механику аппарата. Стандартное пусковое реле также демонтируется.

Особенности холодильников и их компрессоров

Следует учитывать возможности и характеристики компрессора, выбранного в качестве основы для будущего снабжения сжатым воздухом. Возможны следующие варианты:

  • Самое простое решение — линейные двигатели.
  • Инверторные двигатели.

Оба варианта подходят для работы, но следует учитывать их особенности. Линейные устройства рассчитаны на постоянную скорость. Поэтому они лучше подходят для создания компрессорного аппарата. Варианты преобразователя рассчитаны на переменную скорость, которая должна уменьшаться в зависимости от сигнала с датчика температуры.

Health Check

Проверка работы компрессора от холодильника

Для проверки работоспособности агрегата необходимо сначала прозвонить его с помощью электронного измерителя сопротивления, а затем подключить к сети:

  • Каждый входной контакт проверено. Обычно на блоке 3 штуки, настроенные на стандартный релейный разъем.
  • Контакт с максимальным сопротивлением относится к пусковому механизму электродвигателя (примерно 20-40 Ом)
  • Контакт сопротивлением 10-15 Ом относится к обмотке, обеспечивающей рабочий режим (провод на его обмотке толще).
  • Третий контакт фазный.

Для пробного подключения напряжение подают на рабочий и фазный контакт, после чего производят короткое замыкание рабочего и пускового контакта. Устройство должно создавать устойчивый тембр звука при включении, а из выходной трубки должен идти воздух.

Конструкция компрессорной станции

Подготовка оборудования для кустарной компрессорной станции

При разработке схемы компрессорной станции и составлении перечня дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нем, тем шире будут возможности самоделок. В стандартную схему входят следующие детали и механизмы:

  • Электронный датчик давления. Отключает двигатель при достижении заданных параметров давления в ресивере.
  • Манометр для измерения степени сжатия воздуха.
  • Предохранительный клапан.
  • Осушитель воздуха при выходе из ресивера.
  • Воздушный фильтр для установки на входной патрубок компрессорного агрегата.
  • Фильтр для очистки воздушного потока под давлением от масла.
  • Кнопка переключения.
  • Провода, РВД и фитинги необходимой комплектации.
  • Бак высокого давления для ресивера.
  • Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.

Способы приобретения оборудования

Старый компрессор от холодильника можно недорого купить на рынке подержанных инструментов

Большинство деталей для компрессорной станции проще всего купить в магазине сантехники. Есть специализированные сайты, где все запчасти без исключения можно заказать в несколько кликов. Гораздо более дешевое оборудование, которое вам нужно, доступно на рынке подержанных инструментов. Допустимо использование дешевых топливных фильтров, но с помощью обычного штуцера и металлической губки для мытья посуды можно быстро изготовить более надежный фильтр грубой очистки воздуха от масла, который устанавливается на выходной патрубок моторного блока.

Проблема с ресивером

Самодельный сварной ресивер

Баллоны для самодельного компрессорного оборудования в продаже отсутствуют. Для этого под ресивер переделываются баллоны различного назначения и емкости:

  • Баллоны для пропана и метана.
  • Огнетушители.
  • Баллоны для хранения сжатого воздуха, двуокиси углерода, кислорода и др.
  • Самодельные сварные конструкции.

Внимание: При использовании самодельных корпусов для ресивера необходимо учитывать степень риска и взрывоопасность такого устройства.

Самый простой вариант – стальная труба среднего диаметра с герметичными заглушками. Ресивер должен иметь не менее 3 пропускных узлов:

  • Вход сжатого воздуха от компрессора.
  • Выход
  • Узел слива конденсата из цилиндра, который должен быть расположен в нижней точке.

При использовании стальных баллонов впускной и выпускной патрубки свариваются сваркой. Корпус должен выдерживать более 10 атмосфер.

Подготовка и подключение компрессора от холодильника для использования в компрессорной установке

При подключении компрессорного агрегата можно оставить ту же цепь, которая была предусмотрена изначально – через пусковое реле. К этому реле можно подключить провода датчика давления, который будет прерывать цепь после достижения расчетных параметров давления в получатель. Дополнительные удобства включают оснащение всей системы кнопочным выключателем и светодиодным индикатором работы. Перед подключением к агрегату можно заменить масло. Старое масло предназначено для работы с фреоном. Специальное компрессорное масло для работы на воздухе защитит мотор от перегрева и преждевременного выхода из строя.

Установка воздушного фильтра на воздухозаборник

Установка топливного фильтра на входной патрубок компрессора от холодильника для очистки потока воздуха

Для установки воздушного фильтра на входной патрубок, самый простой вариант которого топливный пластиковый фильтра можно использовать как мягкий резиновый шланг, так и металлический уголок с резьбовым соединением. Соединительную мягкую трубку, натянутую на пластиковый наконечник фильтра и медный вход, проще всего сжать металлическим хомутом.

Установка маслоочистителя

Воздушный поток, выходящий из установки, содержит значительное количество масла, которое можно отфильтровать с помощью импровизированного затвора. В его корпусе должно быть предусмотрено дренажное отверстие с краном, через который его можно будет прочистить. Допускается установка охлаждающего змеевика из металлической трубы между маслозапорным устройством и компрессорной установкой.

Магистраль с контрольно-измерительной аппаратурой

Подготовка к монтажу магистрали с КИП для компрессорной станции

Все контрольно-измерительные приборы проще всего разместить на одной магистрали. Для этого потребуются обычные металлические тройники из магазина сантехники. На единой платформе расположены датчик отключения системы при достижении рабочего давления, манометр, устройство для очистки воздуха от скапливающегося в ресивере конденсата и предохранительный клапан, с помощью которого можно быстро сбросить лишний воздух из баллона. На выходе из магистрали может располагаться контрольный шаровой кран. Основной блок подключается к накопительному цилиндру либо через его штатный вход, либо через самодельный ввод на его корпусе.

Проблема присоединения приборов

Если диаметры приборов не соответствуют размерам имеющегося штуцера, то в этом случае все приборы можно монтировать с помощью заглушек, в которых просверлены отверстия необходимого размера и нарезана резьба вырезается с соответствующим шагом. Резьбовые соединения герметизируются фум-лентой.

Проблема резиновых трубок высокого давления

Толстостенные кислородные шланги – один из самых доступных материалов для соединения всех частей компрессорного аппарата. Но следует учитывать, что поток воздуха при выходе из моторного отсека будет содержать большое количество масла, разрушающего резину. По этой причине предпочтительно использовать металлические (медные или стальные) трубы.

Техническое обслуживание компрессора своими руками

Техническое обслуживание самодельной компрессорной станции следует проводить с учетом особенностей ее комплектации. Следует периодически проверять работоспособность и герметичность всех компонентов. Течь в запорных устройствах легко обнаружить, если установить прибор для измерения давления, который сразу показывает его быструю потерю. Работу датчика давления легко контролировать с помощью манометра, показания которого можно фиксировать в момент штатного отключения системы после заполнения ресивера воздухом. Также следует регулярно сливать конденсат и масло из фильтров и цилиндров.

Самодельный воздушный компрессор | Хобби-машинист

Андре
Гость форума
