Умение изготовить своими руками лебедку может выручить в трудную минуту

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

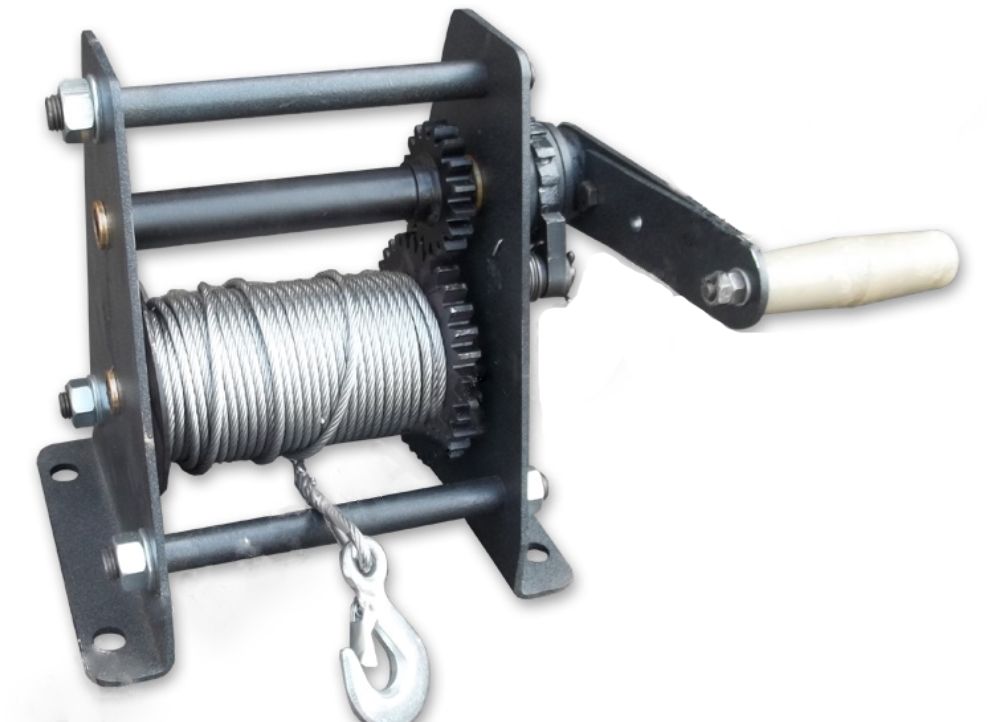

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

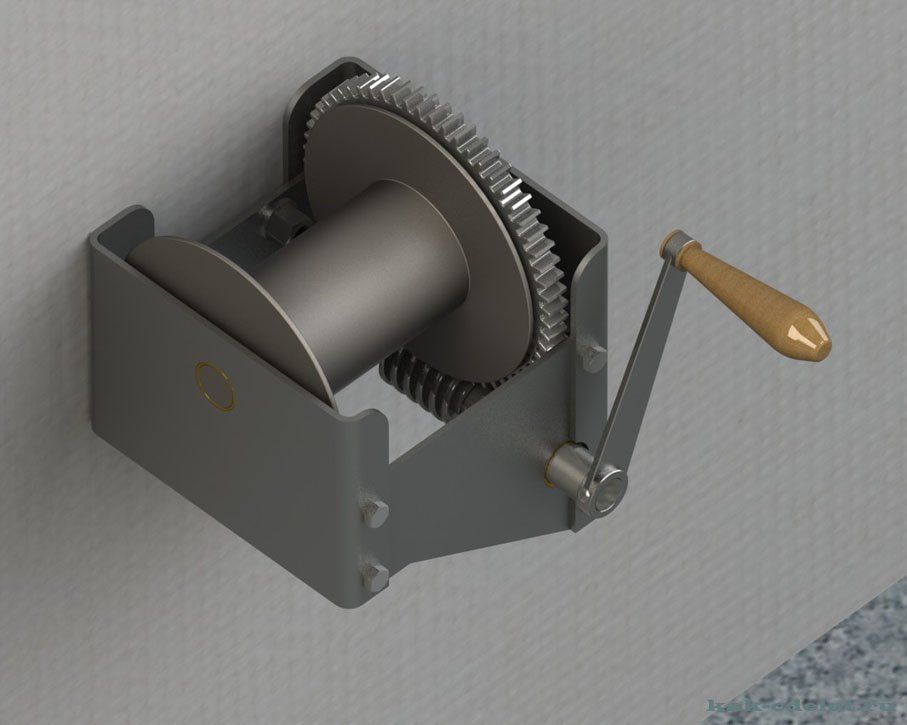

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

ВАЖНО! Стопор должен быть подпружинен.

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка

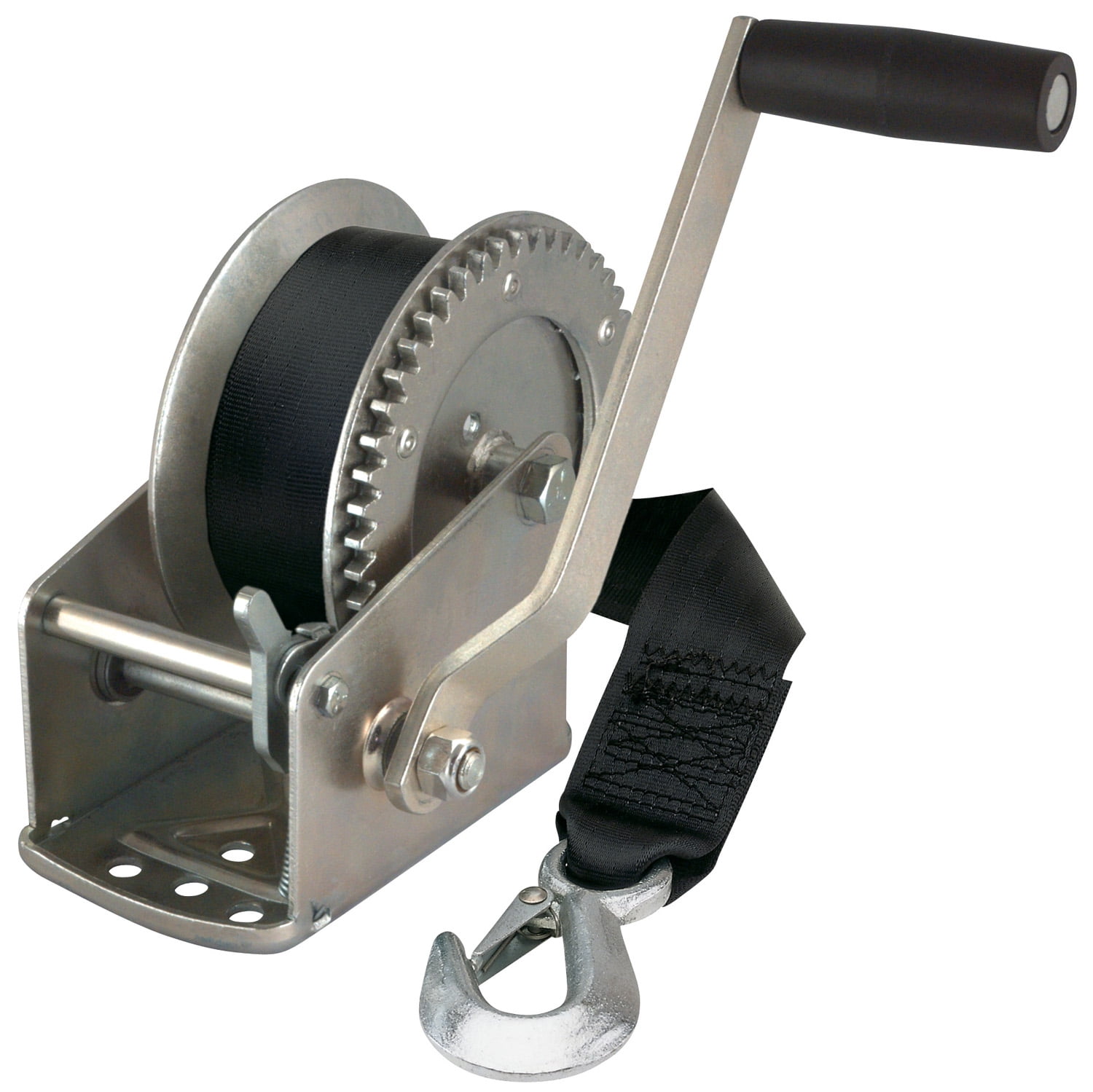

Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

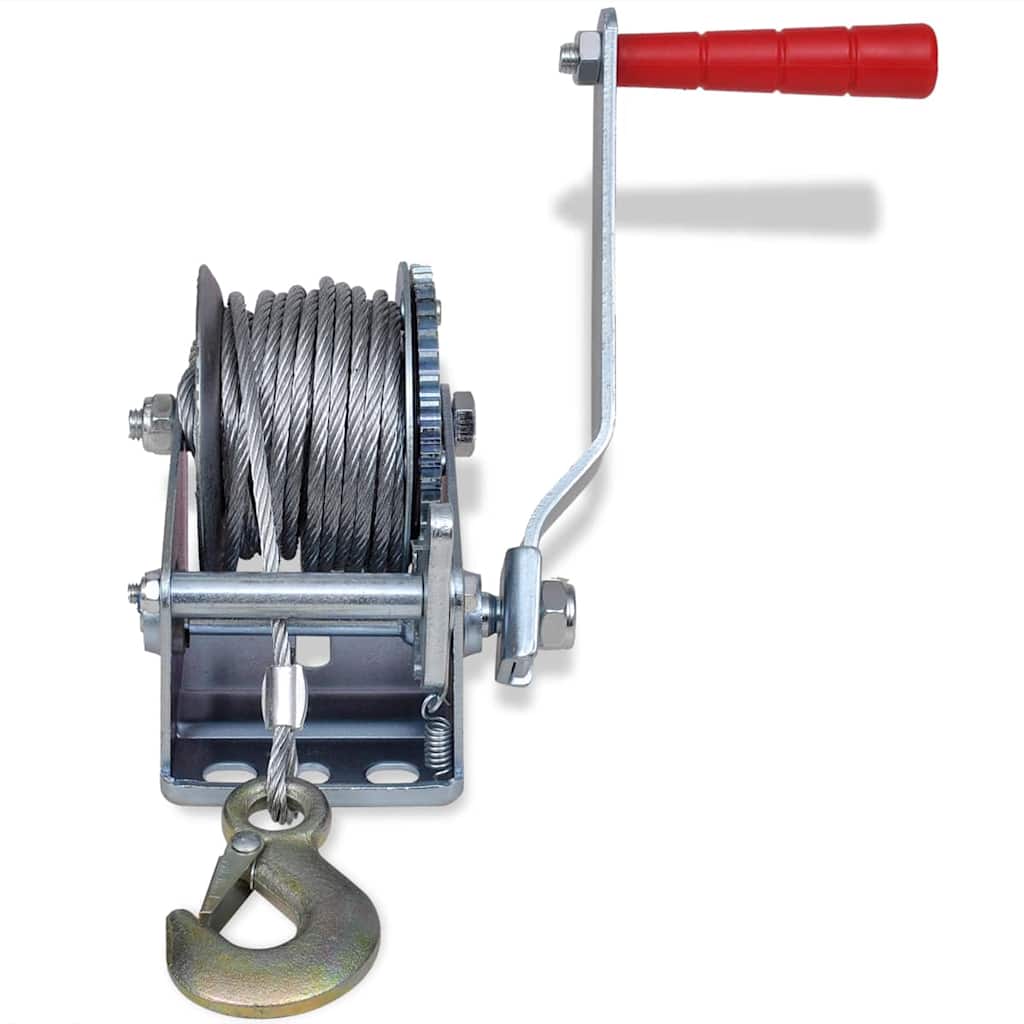

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

ручная, электрическая для автомобиля и огорода

Самодельная лебедка является хорошим и экономичным решением. Ручная лебедка своими руками устанавливается достаточно просто, что позволяет сэкономить средства на ее приобретении. Любой джипер или владелец внедорожника, которому часто приходится ездить по бездорожью, всегда установит себе лебедку. Несмотря на то, что на авторынках в настоящее время имеется большой выбор лебедок, самодельные лебедки активно создаются разными автовладельцами для собственных нужд. Это связано с тем, что цена на фабричные устройства отнюдь не демократичная (несмотря на большую конкуренцию между фирмами-изготовителями).

Схема устройства ручной лебедки.

Описание и виды

Лебедками называют механизмы, которые передают тяговые усилия каната (цепи или троса) от приводного барабана.

Приводы лебедок обычно делают либо ручными, либо подключают к ДВС (двигателю внутреннего сгорания), однако для автомобилей могут использоваться и другие варианты.

Автолебедки используются для перемещения грузов (автомобиля) по горизонтальной плоскости.

Принципы работы самодельных устройств ничем не отличаются от принципов работы фирменных. Такие тяговые устройства различают по типам привода на:

Разновидности лебедок.

  1. Электрический привод. Для его реализации требуется электродвигатель. Наиболее часто для этих целей используют автомобильный стартер, которые переделывают для работы в режиме двигателя, также возможно использование генераторов от разных типов автомобилей и тракторов. Используемый электрический двигатель должен обладать высоким крутящим моментом, большой мощностью. Практически невозможно найти двигатель большой мощности, который потребляет мало энергии, поэтому аккумулятор автомобиля может быстро сесть. Во избежание проблем с ним рекомендуется иметь запасной.
  2. Наиболее сложными конструктивно являются лебедки с гидроприводом. Для его реализации необходимо обзавестись рядом устройств: маслонасосом, масляным бачком и электродвигателем для привода насоса.
    Гидравлический привод имеет наиболее высокий показатель мощности, экономичности и эффективности. Маломощный двигатель насоса потребляет гораздо меньше энергии, чем мощный электродвигатель для главного привода, поэтому он не станет «опустошающей» нагрузкой для аккумулятора.
  3. Ручные. Основной тягловой силой является мускульная сила человека. Чтобы не требовалось прикладывать большие физические усилия, необходимо реализовать несколько передаточных звеньев (полиспаст). Кроме того, для уменьшения усилия используют довольно длинные рычаги.
  4. Лебедки с приводом ДВС. Обычно их мощность невелика, и вытянуть машину из ямы ими невозможно, однако они имеют довольно высокий тяговый момент, что позволяет снизить прилагаемые физические усилия для выталкивания автомобиля из препятствия. Главным недостатком такого привода является практически полное отсутствие дистанционного управления – необходимо подойти к лебедке и включить либо отключить ее вручную. Поэтому иногда такие устройства монтируют в задней части автомобиля, в качестве вспомогательного механизма.

Чертеж самодельной лебедки.

Следующим критерием деления таких устройств на виды является тип используемого тягового материала. По этому критерию их делят на канатные и цепные. К цепным относятся лебедки, использующие только цепи. Канатными называют устройства, на которых могут применяться металлические тросы, пеньковые канаты (хотя это анахронизм!) и другие подобные материалы. Большую популярность завоевали устройства, на которых используются металлические тросики. Такие тросики очень прочны, могут выдерживать большие нагрузки, редко рвутся (но это не означает, что они никогда не рвутся) и имеют малый диаметр. Малый диаметр позволяет намотать на барабан больше троса, чем цепи. Повышенная прочность тросика обеспечивается ее конструкцией: множество маленьких проволочек, сплетенных вместе, равномерно распределяют нагрузку между собой, а их плетение позволяет снизить величину прикладываемой нагрузки. В то же время в цепи не происходит равномерного распределения нагрузки, что часто приводит к ее разрыву.

Независимо от выбранного типа лебедки, основные элементы для ее создания для всех типов одинаковы. Ими являются барабан, основа (то, на что монтируют барабан и прикрепляют конструкцию к автомобилю), редуктор. Если планируется изготовление лебедки с электроприводом или ДВС, то следует обзавестись соответствующим двигателем. Для гидропривода устройства следует приобрести маслонасос с электродвигателем и емкость для масла.

Изготовить такую лебедку самостоятельно непросто, поэтому настоятельно рекомендуется обратиться к специалисту-гидравлику. Для ручных лебедок требуется наличие передаточного устройства и прочного длинного рычага.

Барабаны обычно изготавливаются из труб, к которым привариваются ограничители (щечки) по торцам, которые имеют больший диаметр, чем труба. Если планируется использовать электроприводное устройство, рекомендуется приобрести двигатель или стартер, который имеет в своем составе редуктор.

Схема подключения самодельной лебедки.

Перед началом монтажа любого тяглового механизма необходимо начертить подробный чертеж конструкции, в котором должны быть учтены все необходимые детали, крепеж и специфические конструктивные особенности. Важно уделить внимание состыковке барабана, редуктора и двигателя. Немаловажным является и обеспечение питанием устройства: не следует прокладывать провода от аккумулятора напрямую или как вздумается, они должны быть защищены от механических повреждений и воды. Чтобы сделать работу устройства безопасной, настоятельно рекомендуется установить систему дистанционного управления с выносным пультом, который должен обеспечивать стабильную работу на дистанциях не менее 5 метров.

Когда все материалы заготовлены, можно начать изготовление тяглового устройства.

Вернуться к оглавлению

Электроприводная лебедка

Перед началом работ необходимо изготовить «полочку» на которой устанавливаются привод и барабан. Ее можно изготовить из листа металла, вырезав необходимую площадь.

Следующим этапом идет процесс просверливания крепежных отверстий для монтажа барабана. Сразу же после этого барабан монтируется на площадку. Очень важно не делать заранее крепежных отверстий на площадке под элементы привода, они могут не совпадать с отверстиями двигателя и редуктора.

Далее следует соединить вал редуктора и барабан. В зависимости от типа редуктора подбирается соединительный элемент. Соединять следует так, чтобы первичный вал был направлен строго вверх. После их соединения по месту делаются отверстия для крепления редуктора.

Принцип управления ручной лебедкой.

После установки редуктора следует соединить вал двигателя с валом редуктора. Для этого могут понадобиться соединительные муфты. Отверстия для крепления двигателя также просверливаются по месту, а его монтаж осуществляется после соединения его вала с валом редуктора.

Когда двигатель установлен, приступают к монтажу устройства для дистанционного управления. Для этих целей можно использовать платы от детских игрушек, при этом следует учесть силу протекающего тока: плата должна ее выдержать.

Система управления лебедкой должна обеспечивать обычное включение устройства, реверс и отключение.

После монтажа системы управления всю готовую конструкцию закрепляют на автомобиле. Для прочного крепления рекомендуется усилить по возможности корпус в месте установки.

Устройства с приводом ДВС изготавливают аналогичным способом, отличие заключается только в монтаже двигателя – вместо электрического устанавливают ДВС с топливным бачком.

Вернуться к оглавлению

Ручная лебедка и ее изготовление

Самодельная лебедка с ручным приводом является хорошим решением – она не занимает много места, не расходует топливо и энергию аккумулятора.

Для ее изготовления применяют небольшой барабан, который имеет в качестве щечек «звездочки». Корпус лебедки может быть изготовлен из любого материала, который обеспечивает надежность при высоких механических нагрузках. Важной деталью является собачка, которая стопорит барабан. Она должна иметь толщину не менее 3 мм и стопорить барабан с обеих сторон.

При работе рычагом вращается барабан, при этом собачка переключается на следующие пазы «звездочки», что не дает размотаться тросу обратно.

Сборка ручной лебедки

Если вы похожи на меня, то у вас есть большой контейнер переработанных материалов и классных предметов, от которых вы не можете избавиться! Именно так мы построили эту ручную лебедку . Использование переработанных предметов для проектов STEM — это отличный способ повторно использовать и переназначать обычные предметы, которые вы обычно перерабатываете или выбрасываете. Этот простой тренажер для детей — увлекательное занятие по STEM!

КАК СОЗДАТЬ РУЧНУЮ ЛЕБЕДКУ!

ПРОСТЫЕ МАШИНЫ ДЛЯ ДЕТЕЙ

Сборка простых машин вместе с детьми — отличный способ показать им, как все устроено! Наше лебедочное ремесло – это действительно простое занятие STEM с большим эффектом.

Использование переработанных предметов для создания крутых вещей позволяет ВСЕМ детям сделать потрясающие задания STEM доступными! Кроме того, любая деятельность, в которой используются переработанные материалы, полезна для окружающей среды!

Ищете простые в печати задания и недорогие задачки?

Мы обеспечим вас…

Нажмите ниже, чтобы получить быстрые и простые задачи STEM.

КАК СДЕЛАТЬ ЛЕБЕДКУ С ЗАВОДНОЙ РУКОЯТКОЙ

ВАМ ПОТРЕБУЕТСЯ:

  • Картонные трубки
  • Катушка {может быть опциональной, см. ниже}
  • Соломинка или карандаш
  • Строка
  • Лента, ножницы
  • Маленькая корзина {объект для прикрепления к цепочке}

КАК СОЗДАТЬ РУЧНУЮ ЛЕБЕДКУ

Вот диаграмма четырех основных этапов создания этой простой лебедки. Я опишу шаги под картинкой.

ШАГ 1

Приклейте скотчем 2 картонные трубки к твердой поверхности. Используйте свою соломинку в качестве эталонного инструмента для определения того, как далеко они должны располагаться друг от друга.

ШАГ 2

Сделайте 2 надреза в верхней части каждой картонной трубки, размер которых должен быть достаточно большим, чтобы соломинка или карандаш могли лежать и вращаться.

ШАГ 3

Наденьте катушку на соломинку или карандаш. Теперь, если у вас нет катушки, вы можете просто прикрепить веревку к соломинке или карандашу с помощью кусочка ленты. У вас все еще есть ручная лебедка! Если вы используете катушку, обязательно прикрепите ее клейкой лентой к соломинке или карандашу. Что, если вы не обезопасите его? Катушка просто вращается вокруг соломинки, и нитка не скручивается! Мы изучили эту концепцию и с нашей машинкой с резиновой лентой!

Если вы используете соломинку, вы можете даже продеть в нее другую соломинку и использовать изогнутую часть, чтобы сделать ручку!

ШАГ 4

Закрепите веревку или веревку на катушке с помощью куска ленты {или непосредственно на соломе, если у вас нет катушки} и привяжите корзину или другой предмет к нижней части веревки.

Ищете простые в печати задания и недорогие задачи, основанные на задачах?

Мы обеспечим вас…

Нажмите ниже, чтобы получить быстрые и простые задачи STEM.

Испытайте свою простую лебедку с ручным приводом. Что с ним можно подтянуть? Как вы думаете, это облегчает подъем тяжестей. Еще одна отличная идея — протестировать простую машину со шкивом!

Простая машина, такая как эта лебедка, используется для подъема и опускания груза. Примером лебедки, которую довольно легко сфотографировать, является ведро в колодце!

Он решил сам нарисовать свою простую машину.

Сборка простых машин с детьми доставляет массу удовольствия и дает им прекрасную возможность устранять проблемы и находить творческие решения. Совершите набег на мусорный бак, чтобы сделать свои простые машины в этом году. Строительные машины также являются отличным вызовом STEM для самых разных возрастных групп.

ПРОСТЫЕ МАШИНЫ ДЛЯ ДЕТЕЙ: СОЗДАЙ ЛЕБЕДКУ С РУЧНОЙ РУКОЯТКОЙ!

Получите комплект в нашем МАГАЗИНЕ прямо сейчас!

Нажмите на изображение ниже или на ссылку, чтобы увидеть больше интересных проектов STEM для детей.

Соберите самодельную лебедку за 35 долларов – Новости Матери-Земли

Рано или поздно каждому домовладельцу нужна хорошая лебедка. Не обязательно сверхмощная промышленная модель, но надежный агрегат, который может поднять тонну, не поднимая пота. Что-то, что не будет стоить руки и ноги, но справится с теми случайными подъемами двигателей, вытаскиванием пней и другими грузоподъемными работами, которые время от времени возникают в каждом доме, квартире, гараже и подвале в Северная Америка.

Хорошо, сэр (и мэм), изобретательные исследователи MOTHER EARTH NEWS собрали именно такую ​​лебедку, которую почти каждый может использовать и позволить себе, потому что [1] она управляется вручную, [2] ее сборка стоит менее 35 долларов, и [3] он ничуть не хуже коммерческих моделей с такой же грузоподъемностью, но которые продаются за 100 долларов и выше!

Начните свой проект самодельной лебедки, найдя выброшенную коробку передач автомобиля или грузовика с «ручным переключением» (можно купить у вашего дружелюбного местного продавца металлолома всего за 5 долларов или на авторазборке за немного больше).

Подойдет практически любая марка или модель механической коробки передач, но вы обнаружите, что «верхний погрузчик», который мы использовали, работает лучше всего. Это связано с тем, что механизм переключения передач встроен прямо в крышку трансмиссии, поэтому вне коробки нет рычага переключения передач, с которым можно было бы возиться. (Совет: большинство автомобилей, построенных до Второй мировой войны, и многие пикапы, находящиеся на дорогах в настоящее время, особенно оснащенные 4-ступенчатым приводом, используют трансмиссии этого типа с верхней загрузкой.)

Вам также понадобится набор швеллеров, уголков и плоского железа, чтобы сделать основание и различные опоры для лебедки. Опять же, ваш районный торговец металлоломом – человек, которого стоит увидеть. Или местный поставщик стали, если вы не против заплатить немного больше за то же самое. Остальные компоненты также доступны в виде металлолома, включая автомобильные детали, трубу, шкив и ремень (оба из них можно спасти от старой стиральной машины).

Снимите кожух хвостового вала (тот «дополнительный» элемент, который удерживает трос спидометра и крепится болтами к задней части коробки передач) с вашей переработанной трансмиссии и вырежьте кусок резиновой внутренней трубки того же размера и формы, что и коробка. задняя пластина. Этот кусок резины будет служить прокладкой между коробкой передач и урезанным U-образным каналом, который поддерживает этот конец коробки передач. (Когда будете вырезать прокладку, не забудьте отметить и проделать отверстия в резине для крепежных болтов и главного вала коробки передач, которые будут проходить через прокладку.)

Все четыре основных опорных кронштейна 3/16″ x 3″ x 10″ x 7″ вырезаны из одного 28-дюймового куска U-образного профиля 3/16″ x 3″ x 10″ x 3″. (Если у вас нет газовой горелки, вы должны быть в состоянии убедить местного сварщика выполнить всю резку металла в этом проекте — на самом деле это не так уж много — за символическую плату.)

Положите 30-дюймовую трубу. секцию 3/16″ x 2″ x 7″ x 2″ швеллерного железа (основание лебедки) вниз и поместите на нее трансмиссию «для позиции». Затем поверните два основных опорных кронштейна вверх «на ребро» (одна из 3-дюймовых боковых кромок заподлицо с основанием) и установите их напротив главного вала коробки передач, одну спереди, а другую сзади коробки передач. Отрежьте эти кронштейны примерно на 1/12″ выше верхней части вала, просверлите отверстие 3/4″ в каждой металлической пластине, где она касается конца вала, а затем обрежьте оба кронштейна, придав им коническую форму. Это будут скобы кривошипа и барабана.

Выполните ту же процедуру с двумя скобами из швеллерного железа, которые прилегают к лицевой стороне самой коробки передач. (Только на этот раз вам придется просверлить отверстия в пластинах, чтобы они соответствовали схеме крепления на передней и задней части вашей конкретной коробки передач. Вам также нужно будет вырезать прорезь на переднем кронштейне, достаточно большую, чтобы позволить корпус коробки передач, чтобы установить заподлицо с опорой. ) После того, как два кронштейна будут обрезаны по размеру и просверлены, наденьте недавно изготовленную резиновую прокладку на заднюю часть коробки передач и прочно прикрутите опоры к коробке передач с помощью оригинального оборудования, которое поставлялось с единица.

Теперь расположите переднюю часть трансмиссии примерно в восьми дюймах от одного конца основания из швеллерного железа, просверлите пару отверстий в «ножках» каждой из двух опорных кронштейнов и закрепите коробку четырьмя болтами 5/16. ″ x 1 1/4″ болты, гайки и стопорные шайбы. (ПРИМЕЧАНИЕ. Дополнительная плоская шайба диаметром 3/8″ с загнутым вверх и просверленным краем вставляется под одну из головок болтов до того, как она будет закреплена. Пружина растяжения храповой собачки зацепится за просверленное отверстие позже, во время окончательная сборка дополнительного оборудования лебедки.)

Все мы знаем, что чем длиннее ручка на такой лебедке, тем больше у нас рычагов и тем легче будет «наматывать» тяжелый груз. Именно поэтому наши конструкторы оснастили эту лебедку массивной трубчатой ​​рукояткой длиной примерно полтора фута. Это на несколько дюймов больше, чем расстояние, на котором главный вал устройства расположен над основанием лебедки… что определенно может создать проблемы с зазором во время работы подъемника. Однако в данном случае это не проблема по двум причинам: [1] эта лебедка в нормальных условиях предназначена для установки достаточно близко к краю кузова грузовика, привинченному книзу верстаку, погрузочной площадке и т. д. , чтобы обеспечить абсолютно свободный зазор его рукоятки во время полного оборота, и [2] наши гениальные изобретатели встроили в устройство автоматический замок и шлицевую рукоятку, так что в любое время, когда вращение кривошипа ограничено, вам нужно только вытащить его за рукоятку. рукоятку, поверните ее в «свободное» положение, вставьте рукоятку обратно, сделайте пол-оборота и повторяйте до тех пор, пока груз, который вы пытаетесь поднять, не будет поднят, несмотря на небольшой зазор вокруг рукоятки подъемника.

Ключевым элементом, благодаря которому эта изящная функция работает, является изогнутый диск сцепления, который имеет ступицу со шлицами, подходящими для входного вала вашей лебедки. Вырежьте ступицу и приварите ее к трубному ниппелю длиной 2 1/2 дюйма и 3/4 дюйма. Затем проденьте блок через отверстие 3/4″ (оно должно быть свободным, но не неаккуратным) в верхней части одного из треугольных опорных кронштейнов (обратите внимание, что опора повернута так, чтобы ее край был обращен к трансмиссии), и проденьте колено трубы 3/4″ на другой конец ниппеля. Расположите кронштейн так, чтобы можно было легко надеть ступицу и снять ее с вала трансмиссии, затем просверлите два отверстия 5/16″ и надежно прикрутите опору к основанию.

Закончите работу с рукояткой, ввинтив 16-дюймовую трубу 3/4″ в открытый конец только что установленного колена, наденьте еще один 90-градусный колено на другой конец трубы и привинтите 8-дюймовую трубу 3/4″. труба в это. Затем сварите все резьбовые соединения вместе, чтобы они никогда не разошлись во время использования лебедки.

Рабочий конец подъемника изготавливается путем вырезания шлицевой ступицы из старого карданного шарнира и приваривания ее к цилиндрической шестерне диаметром около 4 дюймов (размер ступицы не имеет решающего значения, главное, чтобы она надевалась на шлицевую вал, выходящий из коробки передач). Затем приварите 14-дюймовый кусок трубы к другому концу шлицевой ступицы U-образного соединения (все в порядке, если труба входит в ступицу примерно на полдюйма для дополнительной прочности, когда они сварены вместе), вставьте 6-дюймовый -диаметр V-образного шкива над осью (для этого, возможно, придется вырезать немного мяса из ступицы шкива), а также приварить шкив к шлицевой ступице.

Теперь вы готовы вырезать два диска диаметром 7 дюймов из металлолома 16-го размера. Просверлите отверстие диаметром 3/4 дюйма в центре каждой из этих концевых пластин барабана, наденьте первую на ось и надежно приварите ее к V-образному шкиву. Затем отцентрируйте отрезок 4-дюймовой трубы длиной 9 1/2 дюйма (сам барабан) на пластине, сдвиньте вторую торцевую пластину вниз по оси, пока она не коснется другого конца барабана, и надежно сварите узел вместе. (ПРИМЕЧАНИЕ. Важно, чтобы секция трубы была «верной» на торцевых пластинах до того, как она будет приварена к ним, чтобы готовый барабан не был «смещен от центра» при вращении. Один из хороших способов исправить эту сборку — это вырезание из четырех кусков дерева одинаковой ширины, а затем сжатие их на равном расстоянии вокруг оси — между валом 3/4 дюйма и барабаном 4 дюйма, прежде чем он будет приварен к торцевым пластинам.)

Наденьте кусок трубы диаметром 1″ длиной 1″ на вал трубы 3/4″, придвиньте эту прокладку к готовому узлу барабана, накиньте тормозной ремень на V-образный шкив, просверлите два отверстия 5/16″ через «зуб» последнего главного опорного кронштейна, свободно прижмите кронштейн к 1-дюймовой прокладке и прикрутите опору к основанию лебедки.

Затем отрежьте угол под углом 45° на одном конце каждого из небольших (5/16″ x 1 3/8″ x 4 1/2″) опорных кронштейнов тормоза и собачки и приварите опоры к боковой части основания. непосредственно под цилиндрическим зубчатым колесом узла барабана (со стопором 5/16″ x 1 3/8″ x 8″, расположенным между двумя кронштейнами так, чтобы он находился в прямом контакте с зубьями цилиндрического зубчатого колеса).

Затем просверлите отверстие 1/2″ через опорные кронштейны, собачку и один конец тормозной рукоятки 5/16″ x 1″ x 18″. (На этом этапе также необходимо просверлить два отверстия диаметром 5/16 дюйма в рукоятке тормоза: отметьте первые четыре дюйма над отверстием диаметром 1/2 дюйма, а вторые — шесть дюймов над первым. Это также хорошее время для сверления. отверстие 1/4″ — для зацепления натяжной пружины — через рычаг собачки примерно в четырех дюймах ниже его вершины.)

После этого пропустите болт 1/2″ x 5″ через плоскую шайбу, торец конец тормозной рукоятки, еще четыре шайбы, первый опорный кронштейн, торец собачки, вторую опору и еще одну шайбу. Затем просверлите отверстие 1/8″ в конце болта и закрепите всю сборку шплинтом 1/8″ x 1″. Зацепите один конец натяжной пружины за отверстие 1/4″ в рычаге собачки, а другой конец — за отверстие в изогнутой шайбе, прикрепленной болтами к основному опорному кронштейну. Также пришло время закрепить болт 5/16″ x 2″ в каждом из двух отверстий 5/16″ тормозной рукоятки (используйте две гайки — по одной с каждой стороны руля — чтобы надежно закрепить каждый болт на месте). ).

Приварите четыре стальных угловых кронштейна 1/8″ x 2″ x 2″ x 3″ к стальному основанию лебедки и просверлите в них отверстия диаметром 3/8″, чтобы вы могли прикрутить подъемник так сильно, чтобы он никогда не двигайтесь под нагрузкой. Затем вынесите весь блок на улицу, хорошенько промойте его бензином и нанесите на него пару слоев яркой промышленной краски.

После этого достаточно просто надеть пару резиновых рукояток на голые металлические рукоятки лебедки. И так же легко вставьте клиновой ремень в канавку шкива, оберните его вокруг нижнего болта рукоятки тормоза, а затем наденьте ремень на верхний болт рукоятки. (Держите клиновой ремень на месте, просверлив два или три отверстия 1/8″ по обеим сторонам петли и закрепив пару или три болта 5-44 x 1 1/4″ через двойную резину.

И, наконец: стальной трос 3/16″ постоянно крепится к барабану лебедки, пропуская его через два отверстия 1/4″, просверленные на расстоянии примерно одного с четвертью дюйма друг от друга в «внешней» торцевой пластине барабана.
