Самодельный гидравлический пресс из домкрата, сделанный своими руками.

Всем привет! Давно хотел себе в гараж, гидравлический пресс, и наконец то решился изготовить это весьма нужное приспособление.

Закупил материалы: гидравлический домкрат на 12 тонн, швеллер 100, уголок, болты (класс прочности 10.9, на нижние соединения класс прочности 5.8).

Сверлил перфоратором, ни одно сверло ни пострадало, часто смазывал чтобы сверло ни испортить.

Нижнее соединение — болты 10 мм.

Диаметр отверстий — 16 мм.

Детали покрасил.

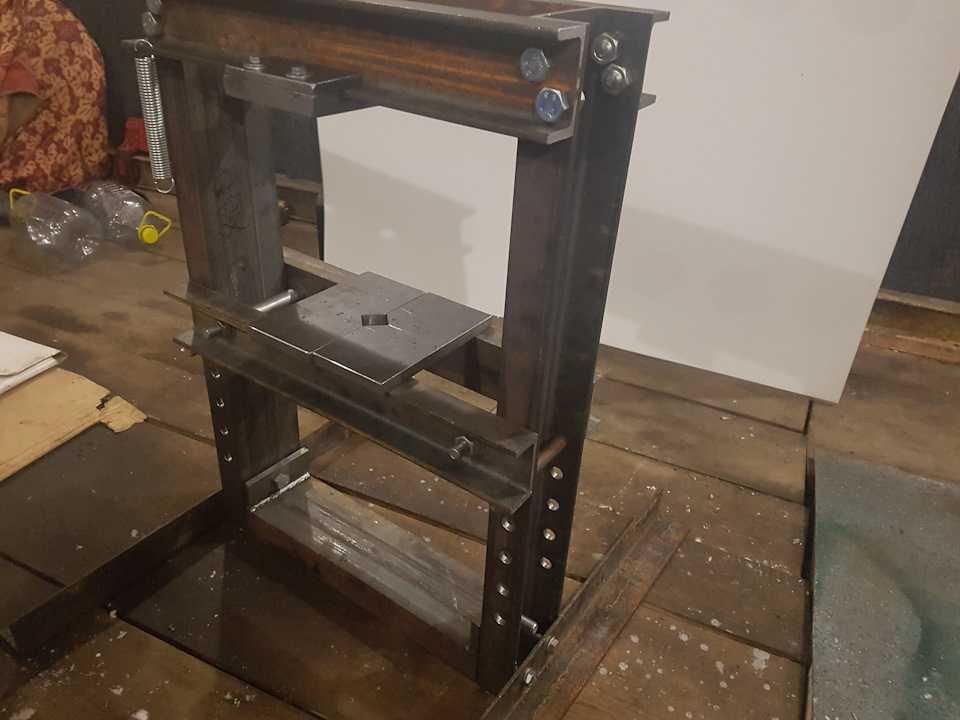

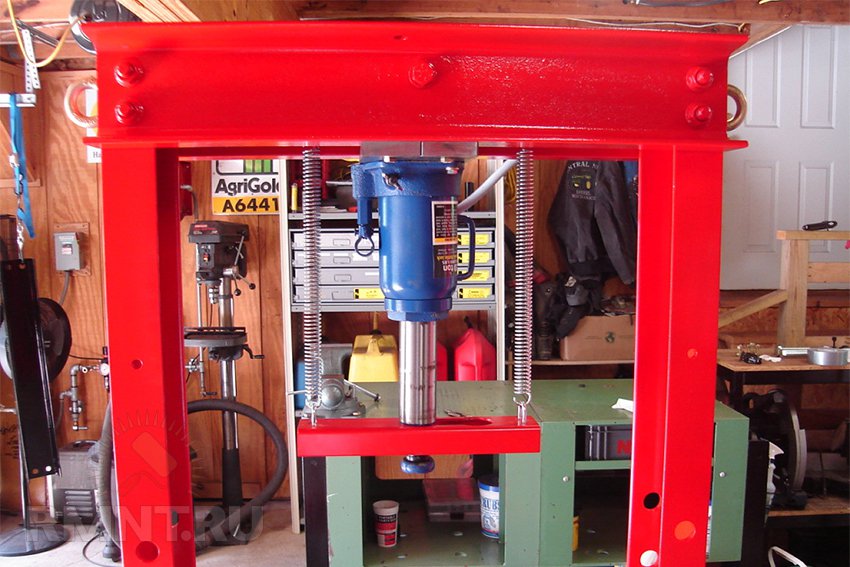

Пресс в собранном виде. Испытал, менял сайлент блоки на рычагах передних.

Домкрат в верх ногами.

Разобрал домкрат и вставил медную трубку.

Резервуар с жидкостью, нарезал резьбу в заливное отверстие и поставил медную трубку, в планах поставить манометр чтобы видеть нагрузку. Высота пресса 106 см ширина 59 см.

Автор самоделки: Сергей Кравченко. Сургут.

Источник: sam-stroitel.com

yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-7’, blockId: ‘R-A-2162318-7’ })})”+”ipt>”; cachedBlocksArray[285853] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-1’, blockId: ‘R-A-2162318-1’ })})”+”ipt>”; cachedBlocksArray[284782] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-6’, blockId: ‘R-A-2162318-6’ })})”+”ipt>”; cachedBlocksArray[284779] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-4’, blockId: ‘R-A-2162318-4’ })})”+”ipt>”; cachedBlocksArray[284778] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-3’, blockId: ‘R-A-2162318-3’ })})”+”ipt>”; cachedBlocksArray[284777] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-2’, blockId: ‘R-A-2162318-2’ })})”+”ipt>”; cachedBlocksArray[283854] = “window.

yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-23’, blockId: ‘R-A-2162318-23’ })})”+”ipt>”;

Пресс для яблок своими руками: самодельный для выжимания сока

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

Сварочный аппарат;
Дрель;
Болгарка;
Бак – 50 литров;
Металлический швеллер 10-12 мм – 150 мм;

Металлический уголок 40-50 мм – 3200 мм;
Дубовые рейки 40х25х400 мм – 50 шт;
Ткань – 1 кв.м;
Домкрат – 1 шт;
Кран – 1 шт;
Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина. Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Прессы для отжима сока своими руками

Изготовить пресс для сока своими руками вполне можно, главное – найти схемы работы и чертежи таких самоделок, что не составит особого труда. Многие из тех домашних мастеров, которые уже имеют опыт изготовления такого оборудования, с удовольствием делятся фото своих устройств и даже видео, показывающими процесс их изготовления и принцип работы во всех подробностях.

Самодельные прессы для отжима сока

Чаще всего своими руками стремятся изготовить прессы винтового типа. Между тем следует иметь в виду, что сделать для такого устройства мощный винт без привлечения квалифицированного токаря не получится. Можно изготовить самодельный пресс и без сторонних специалистов, если заменить винтовой механизм обычным домкратом (механическим или гидравлическим), который есть в арсенале каждого автолюбителя.

Чертеж пресса на основе автомобильного домкрата

Основным несущим элементом пресса для отжима сока, изготовленного своими руками, является рама

Ее прочности следует уделить особое внимание. Для изготовления такой рамы, в которую будет упираться домкрат и создавать требуемое давление, можно использовать квадратную металлическую трубу сечением 40х40 и толщиной стенки не менее 3 мм

Рассчитывая высоту рамы своего самодельного пресса, следует учитывать суммарную толщину дренажных решеток, подкладок и мешочков с сырьем, а также высоту домкрата. Ширину рамы можно выбрать произвольно – главное, чтобы в создаваемый проем помещался накопительный поддон для сбора отжатого сока.

Домкрат может просто ставится на поршень или жестко закрепляться на верхней перекладине

Создавая конструкцию пресса для яблок или для винограда своими руками, следует уделить особое внимание ее устойчивости. Для эффективного решения такой задачи к нижней части рамы можно приварить три отрезка квадратной трубы, которые будут выполнять функцию ножек и обеспечивать устойчивость агрегата

На верхнюю часть ножек укладывается подставка из досок или древесной плиты, на которой будет размещаться поддон.

Дренажные решетки, в комплекте с которыми будет работать ваш яблочный, виноградный или любой другой пресс, следует делать только из древесины твердых пород (дуба или бука). Толщина дощечек, из которых такие решетки будут изготавливаться, должна составлять не менее 20 мм.

Мешочки, в которые будет помещаться яблочная мезга или другое сырье для отжима сока, можно изготавливать из различных тканей (главное, чтобы такая ткань отличалась высокой прочностью и мешочки, которые из нее сшиты, не разорвало под воздействием высокого давления, создаваемого домкратом). В качестве таких тканей, в частности, можно использовать обычную мешковину, джутовые, хлопковые и льняные ткани, ситец и синтетические материалы.

В качестве каркаса, удерживающего деревянные рейки, вполне подойдет бак от старой стиральной машины

Изготовить пресс для яблок своими руками или отжимное устройство для переработки другого сырья можно по еще более сложной конструктивной схеме, которая предполагает одновременное использование и домкрата, и винтового механизма. Последний в таком прессе используется для фиксации фруктовой или ягодной массы, которая укладывается в перфорированный кожух, изготовленный из нержавеющей стали.

В качестве механизма, создающего требуемое давление, используется домкрат, который устанавливается в нижней части рамной конструкции пресса. Своей верхней лапкой домкрат упирается в нижнюю часть опорной площадки, которая имеет возможность перемещаться по боковым направляющим рамы пресса. Таким образом, при поднятии домкрата поднимается и опорная площадка, двигающаяся в сторону поршня, которым оснащена нижняя часть винта.

Винтовой пресс с домкратом

Таким образом, самостоятельно изготовить эффективный пресс для получения яблочного, виноградного и даже гранатового сока вполне возможно, причем для этого не требуется значительных денежных затрат, специальных знаний, навыков и умения обращаться со сложным оборудованием.

Необходимость изготовить пресс для яблок своими руками возникает в сезон обильного урожая фруктов. С помощью этого устройства можно изготавливать натуральный сок как для употребления в домашних условиях, так и на продажу. К тому же на основе яблочного сока изготавливают некоторые алкогольные напитки. При необходимости отжать небольшое количество фруктов часто используется самодельное устройство.

Читать также: Как разводить борную кислоту для опрыскивания помидор

Простой пресс для винограда своими руками

Винтовой пресс для переработки винограда включает:

основание, так называемую раму;
корзину;
нажимное устройство, так называемый домкрат или винт;
прессующий поршень.

Материалы и инструменты для изготовления пресса:

болгарка;
сварочный аппарат;
бак на 50 литров;
дрель;
кран;
металлический швеллер с размерами 10-12 мм – 150 мм;
домкрат;
металлический уголок, имеющий размер 40-50 мм – 3200 мм;
дубовые рейки 40х25х400 мм в количестве 50 штук;

отрезок ткани около одного метра;
леска 2 мм около 3 м.

Рассмотрим процесс изготовления пресса для яблок своими руками.

Основание является одним из важных элементов устройства, которое должно обладать прочностными свойствами и быть крепкой конструкцией, поскольку в процессе эксплуатации вся основная нагрузка ложится на раму:

Для боковых частей пресса применяем металлические уголки высотой 85 мм.
Верхнюю и нижнюю части основания изготавливаем из металлического швеллера, который имеет длину около 70 см.

Для прочности можно использовать дополнительное усиление конструкции, приварив между уголками и швеллером косынки, сварив при этом между собой все места стыка.

Бак для пресса:

Для данной конструкции применяем варочный бак, изготовленный из нержавеющей стали, объемом до 50 литров.
Просверливаем отверстие в нижней части емкости и устанавливаем нержавеющий кран.

В емкость котла вставляем решетку из дубовых реек.
Для заготовок используем дубовую или паркетную доску, высота которой соответствует высоте кастрюли.
В торцах реек по краям просверливаем отверстия с размером 2-3 мм, через которые протягиваем нержавеющую проволоку или леску.
Соединив между собой все дощечки получаем конструкцию, напоминающую корзину.

Конструкцию можно изготовить и без кастрюли:

Для этого досками из оцинкованной стали соединяем доски и устанавливаем корзинку на поддон, который служит для стекания отжатой жидкости.
Также в качестве поддона в прессе для сока своими руками можно использовать поддон из пластика для большого цветочного горшка или кухонную мойку, изготовленную из нержавеющей стали.
Есть вариант конструкции, в котором пресс для винограда изготавливается, как рамка, в котором отсутствует корзина. Между дренажными решетками в несколько слоев ткани выкладывается жмых от использованных фруктов и давится до образования сока.

При помощи циркуля вычерчиваем круг нужного диаметра и вырезаем электрическим лобзиком оставшиеся дубовые доски, сложенные крест накрест.
Скручиваем рейки нержавеющими саморезами или связываем между собой нержавеющей медной проволокой.

Силовой механизм

В прессе для переработки яблок в качестве нажимного механизма применяется винт или домкрат.

У каждого автолюбителя присутствует в хозяйстве домкрат, а вот винт для пресса найти не так то и легко. Необходимо напилить дощечки под домкрат, которые будут использоваться во время процедуры отжима сока.

Фильтрующая ткань

Чтобы провести фильтрование сока из фруктов яблок, необходимо воспользоваться прочной тканью, способной пропускать влагу. Самым простым вариантом является применение капронового мешка из-под сахара.

Важно! Для процесса фильтрации также можно воспользоваться такими прочными материалами, способными выдерживать большие нагрузки и не рваться под давлением:

лавсан;
капрон;
полиэстер;
пропилен;
плотный лен;
прочный хлопчатобумажный материал.

Применение самодельного пресса

Ручной пресс для переработки фруктов своими руками готов к эксплуатации, теперь рассмотрим, как происходит процесс выдавливания сока из подготовленных фруктов:

Корзину вставляем в бак, внутрь помещаем соответствующий материал для фильтрации.

Устанавливаем домкрат.
Подставляем приемную емкость.
Открываем кран.
Начинаем не спеша давить.

Если использовать одно ведро жмыха яблок от соковыжималки, то в результате получится около 3-4 литров чистого сока, в случае применения дробленной массы, получается немного больший выход готового продукта.

Из машинки активаторного типа

Центробежную соковыжималку также можно изготовить из стиральной машины активаторного типа. Активатор и вал снимаются со дна бака, устанавливается вал нужного диаметра. На резьбу вала гайками под углом 60 градусов устанавливаются три ножа. Отверстие слива закрывается. Сетка из нержавейки с ячейкой примерно 1,5 мм укладывается на стенку центрифуги с перекрытием 40-50 мм. На дно кладут комплектную резиновую крышку, заткнутую пробкой. Всё промывают питьевой содой. Реле таймера отключают или заклинивают его тумблер.

Яблоки по несколько штук опускают в бак на движущиеся ножи. Плоды 20-30 минут измельчаются. За раз в центрифугу перемещают не более 3-х литров полученного пюре, чтобы оно не вылилось. Через 2-3 минуты вынимается сетка с отходами.

Собранный аппарат готовит 10-12 литров сока с мякотью в час, работает с сочными плодами. Чтобы убрать осадок, сок отстаивают, а затем пропускают через марлю.

Как сделать основные детали прессов

Можно всё сделать самому. Заранее готовятся материалы и инструменты, читается этот материал, а потом делается за один раз. Так выйдет недолго по времени, а инструкция подскажет, где ждать сюрпризы.

Поддон

Если для изготовления пресса используются части барабана стиральной машинки, то для поддона берётся внешний кожух барабана:

Он обрезается на нужную высоту.
Снизу глушатся все отверстия.
Делается только одно отверстие для стока фруктового напитка. Это отверстие должно быть сбоку в нижней части.

В качестве поддона также используется хоть бочка, хоть пластиковый или металлический таз. В нём также делается отверстие для слива сока.

Фильтры

Этот элемент пресса для яблок изготавливается своими руками из деревянных плашек или барабана стиральной машинки. Если берётся дерево, то выбираются плотные сорта, которые не впитывают влагу, не имеют смол и сильного собственного запаха. В случае изготовления из металла, все части, в том числе болты и гайки, нужны из нержавейки.

В барабане стиральной машинки все лишние, большие отверстия глушатся с помощью резиновой прокладки, стянутой металлической пластинкой. Если потребуется, в барабане дополнительно пробиваются тонкие отверстия, диаметром 1 мм.

Из деревянных реек собрать такой узел несложно. Количество материала будет зависеть от потребности в объёме:

Необходимый объём бочонка для обработки урожая с собственного огорода получится из 20 деревянных плашек высотой от 40 до 50 см, шириной 50-60 мм, толщиной от 20 мм.
Потребуются 3 металлические ленты шириной 2-3 см и толщиной 1 мм для крепления дощечек. Из них получатся стягивающие обручи.
Для фиксации дощечек берутся 60 шурупов и 3 пары болт – гайка из нержавейки.

Из инструментов потребуются:

отвёртка или шуруповёрт;
наждачная бумага;
ножовка по металлу или дереву.

В результате получится негерметичный бочонок без дна. Рассмотрим по шагам:

Все деревянные планки ножовкой ровняются по высоте и обрабатываются наждачной бумагой, чтобы убрать заусенцы, шероховатости и отшлифовать.
Две металлические ленты кладутся параллельно между собой на расстоянии по 5 см от верха и низа получаемого узла и третья посередине.
Плашки раскладываются поперёк лент с зазором 10-12 мм между собой.
Шурупами дощечки крепятся к лентам.
Полученная конструкция сворачивается, а ленты скрепляются на концах болтами.

Будет лучше, если яблочную массу положить в мешки из сетчатой ткани. Либо берутся отрезы ткани, и плоды заворачиваются в них, как в конверт. Весь жмых останется в ткани, а в чистый сок стечёт в приготовленную посуду. Ткань выступает как дополнительный фильтр.

Дренажная решётка

В таком агрегате обязательны дренажные прокладки, они помогают распределить нагрузку пресса и лучше отжать сок. Обычно они изготавливаются из дерева:

Берётся либо достаточно широкая и толстая доска, либо из нескольких плашек, в 2-3 слоя с поперечной укладкой.
Плашки стягиваются шурупами или гвоздями. Соединение шурупами надёжнее.
В полученной прокладке сверлятся отверстия для стекания сока. Такая дренажная конструкция делается с учётом возможного большого давления на неё.
В резервуар укладываются тканевые мешки с резаными яблоками или яблочной массой, иногда яблоки кладут целыми. Если это резаные или целые яблоки, то рекомендуется укладывать один слой мешок с плодами, второй слой, дренажную решётку и так далее.

Если в мешке тёртая масса, то можно класть в один слой 2-3 мешка, в зависимости от того, как мелко натёрты плоды.

Измельчитель

В случае, если пресс мощный и яблоки небольшие и не сильно жёсткие, то можно их давить целиком. Если жёсткие и крупные и пресс средний по мощности, то надо нарезать плоды или перетереть.

Как вариант используется шнековый механизм для измельчения или делается сразу шнековый пресс.

Разновидности прессов

Ознакомьтесь также с этими статьями

Пресс для отжима сока бывает разных видов. Чтобы понять, какой вариант наилучшим образом подходит в том или ином случае, необходимо с ними ознакомиться.

Винтовой пресс

Винтовые прессы, они же механические, предназначены для отжима сока из всевозможных плодов. Принцип работы – сдавливание сырья посредством винта, для получения сока. Такой ручной пресс бывает двух видов.

Пресс с винтом, идущим от основания – это бюджетный вариант. Преимущество данной модели – эффективность. Но, во время работы винт соприкасается с соком, из-за чего, смазка попадает в сок и портится его вкус, качество. Если же винт не смазывать, он начинает часто скрипеть, клинить. Кроме того, в подобных, дешевых вариантах пресса, поддон для сока имеет низкое качество и уже через несколько лет начинает ржаветь или ломаться.
Рамный винтовой пресс – второй вариант, в котором винт расположен сверху. Во время работы он упирается в накладку на поршне пресса, поэтому исключается контакт с соком и смазка от винта в напиток не попадает. За раз получают много сока, но проблема в том, что такой ручной пресс требует много физических усилий. Наибольшую популярность имеют небольшие модели, объемом до 5 литров.

Важно!
При работе с прессом нужно постепенно увеличивать давление, иначе в сок могут попадать твердые отходы от плодов.

Винтовые прессы пользуются немалым спросом из-за бюджетной цены, но их качество нельзя назвать лучшим. Они быстро ломаются, винт без смазки может скрипеть, но со своей задачей они справляются превосходно.

Фото Гидравлического пресса

Гидравлический пресс

Этот вид пресса применяется для отжима сока из яблок, моркови, смородины, винограда и других фруктов, овощей, ягод. Гидравлический пресс более практичный в использовании и также бывает двух видов.

Домкратный пресс

Такой аппарат привлекает внимание прямоугольной или квадратной рамой, с упором для штока домкрата. Домкрат располагается всегда по центру сверху или снизу конструкции

Пользоваться домкратом очень просто, такая работа по силам и мужчине и женщине, потому что сил расходуется значительно меньше. Главная проблема в том, что штока домкрата на всю высоту корзины обычно не хватает. И чтобы отжать весь сок, приходится во время работы подкладывать деревянные бруски.

Интересно!
Чтобы не подкладывать бруски во время работы с гидравлическим домкратным прессом, можно купить двухступенчатый домкрат.

Пресс с гидроцилиндром может быть полуавтоматическим (электрическим) или ручным. Полуавтоматическая модель работает от электричества и запускается нажатием кнопки, но сырье всегда загружается вручную. Чаще всего применяется в промышленности. Такие аппараты подходят для отжима сока граната, груш, зелени, ананаса и т. д. В раме пресса имеется гидроцилиндр и насос, подающий масло к цилиндру. Объем корзин у моделей, представленных на рынке от 50 до 200 литров.

Гидравлические прессы стоят не дешево и если модели с домкратом часто приобретают для домашних нужд, то пресс с гидроцилиндром используют лишь на предприятиях по продаже свежеотжатых соков.

Фото Комбинированного пресса

Комбинированные прессы

Подходят для отжима сока из яблок, винограда и других ягод, овощей, фруктов. В таких моделях имеется и винт, и гидравлический домкрат. При первом отжиме используется винт, а при втором – домкрат. Такой аппарат намного упрощает отжим и ускоряет процесс, но и стоит не дешево.

Ленточный пресс для отжима сока

Это автоматические модели прессов, которые используются на больших производствах. Они монтируются на линиях по изготовлению сока и действуют в автоматическом режиме. Их эффективность высока, но в быту их использовать нельзя.

Гидропресс

Это полуавтоматический аппарат. В данной конструкции применяется давление воды в водопроводе. Когда фрукты засыпаны в корзину для сырья, она покрывается крышкой. Посередине корзины есть каучуковая мембрана, что под давлением воды увеличивается и отжимает сок.

Пресс подобного типа хорошо работает. Объемы корзин бывают от 20 до 200 литров, но, несмотря на это, такие механизмы намного дороже винтовых или гидравлических. Лишь в случае, если напиток производится для продажи, аппарат сможет окупить свою стоимость. Кроме цены нужно учитывать и то, что каучуковая мембрана иногда рвется и приходится ее заменять. А чтобы аппарат работал, необходим водопровод с давлением в 2-3 атмосферы.

Фото Ленточного пресса
