Самодельные станки гибочные: Гибочный станок своими руками | Самоделки своими руками

alexxlab | 28.04.2023 | 0 | Разное

Листогиб для гибки листового металла

05Дек

Содержание статьи

1. Виды и их конструкция
2. Как сделать гибочный станок для листового металла своими руками по чертежам из того, что под рукой
3. Для понимания процесса рассмотрим виды листогибов
4. Как выполнить загибочный станок своими руками
5. Как и зачем делать станок для гибки листового металла своими руками
6. С чего начать изготовление
7. Листогиб: сложно ли сделать самому
8. Пошаговая инструкция: как самому сделать листогибочный станок своими руками с чертежами
9. Самая популярная конструкция и ее улучшение
10. Как сделать самодельный станок для гибки листового металла
11. Листогиб для толстых листов
12. Виды с фото
13. Конструкция с чертежом
14. Изготовление: этапы
15. Техника безопасности
16. Машина для зигзага
17. Рекомендации по выбору
18. Преимущества домашнего изготовления

Часто требуется изгиб на жести. Выполнить его ровным практически невозможно, если не обладать специализированной техникой. В статье мы объясним, как изготовить ручной листогиб своими руками, дадим чертежи и их описание.

Виды и их конструкция

Основное разграничение всего станочного оборудования идет по типу привода:

• Ручной. Он приводится в движение обычной силой человека. Это примитивные, но, достаточно, эффективные аппараты с минимальной точностью и отсутствием затрат.
• Механический. Он подразумевает наличие рычага с последующим преобразованием усилия нажатия.
• Электромеханический – имеет в качестве приводящей силы электрический двигатель. Особенно актуально применение при наличии пресса на заводе, так происходит штамповка массового производства деталей.

Простые ручные

Самые тонкие листы можно ровно сгибать под любым углом при наличии металлических (деревянных) ограничителей (прижимов) и траверсы. Это значит, что крышка, которая закрывает верхний участок, производя изгиб, прикладывается исключительно силой рук без дополнительного усилителя. Посмотрим конструкцию самодельного листогиба на схеме:

Мощный станок из тавров

Это аппарат с прижимной балкой, которая может зажимать и даже отрезать сталь. Обычно на оборудовании стоит угломер – это диск, который позволяет выставить любой угол прижима. На столе подачи закрепляется стальной лист, а затем он при необходимости продвигается далее. Нажатие рукоятки приводит в движение тавр прижима, в то время как, гибочная балка остается на месте. Посмотрим на такой листогиб:

Вальцы для стали

Есть устройство с тремя валами, когда заготовка проходит между ними и гнется. Если их регулировать (снимать и устанавливать с другими диаметрами, располагать на большем или меньшем расстоянии), то можно добиться различного радиуса изгиба. Получается не острый угол, а плавная волна. Так он выглядит:

Как сделать гибочный станок для листового металла своими руками по чертежам из того, что под рукой

Изготовление конструкции может быть предельно простым и дешевым, если использовать запчасти из хлама, валяющиеся в гараже. Нам может понадобится:

• Любые крепкие стальные балки или часть металлопрофиля для станины.
• Цепь от велосипеда/мотоцикла, если будет установлен электропривод.
• Валы от автомобиля, которые понадобится обточить.

Конечно, чтобы работать с тонкой жестью, иногда не стоит даже делать оборудование, можно просто применить «дедовский» способ, а именно взять киянку и, прислоняя сталь к острому и твердому углу, отбивать ее.

Для понимания процесса рассмотрим виды листогибов

Их не так много, как кажется.

Вальцовый

Дополнительно его называют трехвалковый. В результате металлообработки получаются плавные изгибы на поверхности. Таким образом, можно создать трубы и половинчатые цилиндры, которые могут приспосабливаться под водосборники, уличную ливневую канализацию и во многом другом. Металлопрокат осуществляется между вальцами, которые имеют разный радиус. Один вал приводит все в движение, а два остальных остаются опорными.

Гибочный пресс

Есть шаблон. Он создается из крепкого металла и является двойным – то есть матрица и пуансон, которые имеют зеркально противоположные, дополняющие друг дружку изгибы. Между двумя формами кладется заготовка. Нижняя часть неподвижна, а вторая ходит вверх и вниз, при нажатии – опускается с большой скоростью и силой нажатия. Лист сгибается.

Самодельный листогибочный станок: механизм из траверсов

Если в прессе есть точечное воздействие, то здесь – на всю ширину участка. Элемент фиксируется в зажиме, а его край сгибается под воздействием подвижного траверса. Достоинство в том, что можно изготавливать детали с каким угодно углом – от 0 до 180 градусов. Часто аппарат оснащается встроенным ножом и делает станину многофункциональной.

Роликовый

Второе название – торцевой ручной. Предназначен для обработки торцов, небольших участков жести. Используется исключительно физическая сила, поэтому не очень распространен и считается дополнительным.

Как выполнить загибочный станок своими руками

Необходим уголок из стали, его требуется нарезать частями по 1 метру. Берем держатель шаровой опоры и вырезаем отверстия под петли для подвижной траверсы. Далее необходимо сделать опору для открывания. Далее аналогичным способом делаем вторую, подвижную часть. Нужно воспроизвести так, чтобы между торцами был минимальный зазор и полная точность. Обратите особое внимание на кромку – она должна быть идеально ровной, поскольку на этом месте будет проходить изгиб стали. Далее прикручиваем рукоять на болты к поворотному уголку – сам механизм готов. Затем нужно установить его на неподвижную и надежную станину.

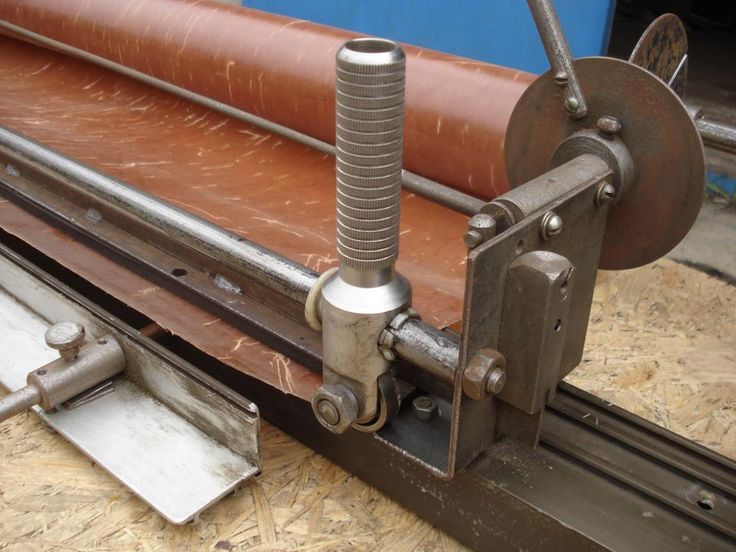

Дополнительные приспособления

Чтобы изготовить конструкцию удобнее, можно вместо обычных болтов использовать барашковые. Они придадут «пружинистость». Еще можно пользоваться роликовым ножом и резать вдоль верхнего прижимного траверса.

Временный аппарат по упрощенной схеме

Если представленный выше вариант стационарный, то данный – для временных работ. Можно взять три уголка, два из них скрепить между собой обычной дверной петлей, а третий, с привлечением струбцины следует прижать к верстаку, таким образом, обеспечивается статичность.

Как и зачем делать станок для гибки листового металла своими руками

Многие умельцы нуждаются в подобном агрегате. Его можно купить, но приобретенные модели отличаются большими габаритами, весом, а также высокой ценой. Дома же не обязательно применять устройства с электроприводом, достаточно ручной конструкции – она проста в использовании, применении и создании, а также достаточно эффективна. Если вы работаете с алюминием или тонкой сталью, можно применять не стальные части для оборудования, а деревянные, а сами пуансоны и уголки приготовить из металлического материала для прочности.

С чего начать изготовление

• Выберете один из предложенных видов.
• Подберите схему или сами изготовьте чертеж, основываясь на размерах, мощности аппарата.
• Подготовьте место – расчистите пространство, оборудуйте освещение и вентиляцию для сварочных работ.
• Соберите все запасные части, расходные материалы и инструменты.
• Можете приступать к сборке основания своими руками.

Листогиб: сложно ли сделать самому

Большинство умельцев утверждают, что на подготовку и реализацию уходит в целом менее дня, это при том, что материалы необходимо обрабатывать, ведь часто берутся ржавые и не совсем подходящие по параметрам элементы. Далее представим разновидности в зависимости от простоты сборки.

Виды для применения дома

• Поворотные (прижимные, с траверсами) – достаточно просты, но занимают значительное пространство. Их можно приготовить из подручных материалов. Наиболее эффективны, если их совместить с ножами для резки.
• Ротационный (с вальцами) – они намного сложнее, поскольку и сами элементы требуют предварительной металлообработки на токарном оборудовании, и электропривод – это дополнительные сложности.

Пошаговая инструкция: как самому сделать листогибочный станок своими руками с чертежами

Посмотрим на видео подробное объяснение:

Самая популярная конструкция и ее улучшение

Посмотрим на стандартную схему поворотного листогиба:

Дадим несколько рекомендаций, как можно выполнить конструктивные усовершенствования.

Усиливаем прижимную балку

Чтобы прижим был эффективнее, его необходимо утяжелить. Можно приварить сверху дополнительный вес – еще один уголок или полоску из тяжелого металлического материала.

Повышаем надежность креплений

Струбцины и сварные соединения – не самые лучшие способы для крепежа. Намного лучше и прочнее изготовить две балки с отверстиями, а между ними поместить затягивающий болт.

Как сделать самодельный станок для гибки листового металла

Посмотрим видео-инструкцию:

Не проще ли купить

К недостаткам покупного оборудования можно отнести:

• высокую стоимость;
• стандартные функции и размеры – нельзя усовершенствовать модель и подогнать ее под себя;
• большие габариты.

Простейший способ

Если даже данную установку делать некогда, а требуется срочно загнуть край (торец, тонкий слой), можно приложить заготовку к твердому углу и киянкой отбить концы. Это просто, но есть минусы:

• изгиб получается неровный;
• надо прикладывать много физической силы.

Листогиб для толстых листов

Оптимальный вариант – вальцовый станок с электроприводом или пресс на гидравлике, поскольку вручную значительные объемы сгибать сложно, то воздействие должно оказываться быстрое и массивное.

Что собой представляет аппарат

Это стационарное оборудование, обладающее особенностями:

• выполнение из металла или твердого дерева;
• размеры превышают заготовку;
• есть подвижная и неподвижная части (валы, плашки, пуансон и матрица).

В остальном внешний вид зависит от конкретной модели.

Область применения

Аппараты используют на заводах, в автомастерских, а также в домашнем хозяйстве. Устанавливают на улице и в помещении.

Виды с фото

Представим изображения разновидностей. С траверсами:

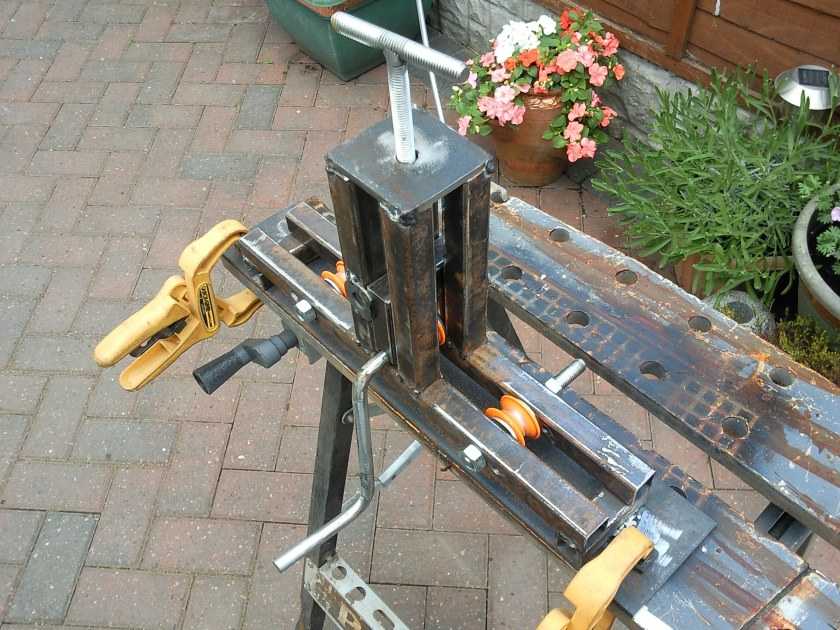

Вальцовый:

Пресс:

Конструкция с чертежом

Предоставляем рабочую схему:

Изготовление: этапы

Рассмотрим несколько конкретных поэтапных задач.

Разработка ТУ и чертежа

Обычно план можно найти в сети, но следует подогнать его по размерам под мастера, чтобы напряжение распределялось по всем мышцам равномерно.

Подбор материалов

Понадобится деревянный брусок, несколько швеллеров по 10 см в ширину, уголки поуже для прижимной балки, крепежные инструменты, крепкий металл для станины и удобная ручка.

Деталировка конструкции и сборка

Посмотрим этапы на видео:

Техника безопасности

Необходимо:

• Работать в хорошо освещенном помещении.
• Носить закрытую обувь.
• Делать процедуру в защищающих очках и рукавицах.
• Иметь в доступности аптечку.

Машина для зигзага

Это ручной зиговочный аппарат для того, чтобы делать «волну» на тонком листовом металле. Это удобно для торцов и краев. Им можно выполнить небольшие углубления, так он выглядит:

Рекомендации по выбору

Узнаем советы профессионала:

Преимущества домашнего изготовления

Плюсы перед покупкой:

• Дешевизна – почти все детали есть среди подручных материалов.
• Возможность сделать нестандартные размеры.
• Понимание процесса, а значит, легкая наладка и починка.

В статье мы рассказали про самодельные гибочные станки для листового металла. Предлагаем ознакомиться с нашим ассортиментом ленточнопильных изделий. Компания «Рокта» уже 15 лет на российском рынке. За это время мы охватили практически все города страны. Для завершения темы посмотрим еще одно видео:

Листогиб своими руками: инструкция, устройство самодельного листогиба

Главная » Обработка металла » Сгибание » Инструкция по изготовлению листогиба своими руками

На чтение 6 мин

Содержание

1. Виды листогибов
2. Конструкция листогибов
3. Подбор материалов
4. Усовершенствование конструкции листогиба
5. Листогибочный станок своими руками
6. Как повысить прочность креплений станка
7. Техника безопасности при работе с листогибочным станком

При строительстве дома, самостоятельном изготовлении коньков на крышу, отливов необходимо проводить гибочные операции с металлическими листами. Для этого применяются ручные приспособления или специализированные станки. Чтобы не покупать дорогое оборудование, можно сделать листогиб своими руками.

Листогиб своими руками

Виды листогибов

Чтобы понимать, как работают станки для гибки листового металла, нужно изучить разновидности оборудования. Виды машин по методу управления:

1. Ручные листогибочные станки. Подвижные механизмы начинают работать после приложения усилий со стороны человека.
2. Гидравлическое оборудование. Работает с помощью жидкости, которая толкает плунжер под давлением. Он передвигает рабочую часть конструкции, которая сгибает металлический лист. Благодаря системе подвижных цилиндров уменьшается усилие со стороны мастера, увеличивается производительность станка.
3. Электромеханическое оборудование. Промышленные машины, которые устанавливаются на больших предприятиях. Работают за счёт электродвигателя, который приводит в движение гибочную балку через приводную систему. Станки с электромоторами могут сгибать листы большой толщины, что невозможно сделать ручным приспособлением.

По конструкции можно выделить 4 группы оборудования:

1. Вальцовый механизм. Состоит из 3 подвижных валов, через которые проходит лист металла. При обработке можно изготавливать плавные полукруглые, круглые изделия, водостоки без острых углов. Радиус изгиба задаётся с помощью центрального подвижного вала.
2. Траверсная конструкция. Наиболее популярный вид ручных листогибов. Заготовка зажимается с помощью специального фиксатора по будущему месту изгиба. Мастер с помощью подвижной траверсы сгибает лист под нужным углом. Существуют промышленные модели, которые гнут заготовки без усилий со стороны мастера.
3. Роликовый листогиб. Вспомогательное устройство, с помощью которого можно сгибать детали на торцах и далеко от края. Неудобен при использовании.
4. Пресс для сгибания листов. Состоит из двух пуансонов. Заготовка располагается между подвижными частями, которые под воздействием давления её сгибают.

Покупая траверсный механизм нужно поинтересоваться входит ли в комплект нож для разрезания металлических листов. С его помощью можно делать ровные резы. Нужно выставить металл по размеру, повесить нож, с усилием провести его до конца траверса.

Конструкция листогибов

Сделать инструмент для гибки заготовок из металла можно только после ознакомления с его внутренним устройством, принципом работы. Конструкция ручного листогиба:

1. Балка, зажимающая металлическую поверхность.
2. Балка, которая сгибает лист.
3. Устойчивое основание, на котором закрепляются основные элементы.
4. Угломер — устройство, позволяющее выполнять сгибы под нужными углами.
5. Рабочий стол. Должен оборудоваться ограничителями глубины.
6. Рукояти для передачи усилия на гибочную балку.

Станок может дополняться гидравлическими или электрическими приводами.

Устройство листогиба

Подбор материалов

Прежде чем начинать сборку самодельного оборудования для гибки металла нужно подготовить необходимые материалы:

1. Металлические уголки — 4–6 метров.
2. Шаровую от машины. Должна комплектоваться кронштейном.
3. Стабилизатор от автомобиля.
4. Швеллер для изготовления основания.
5. Лист металла.
6. Петли — 2 штуки.
7. Деревянный брусок.
8. Металлическую трубу.

Для изготовления самодельного листогибочного станка понадобятся разные инструменты: сварочный аппарат для соединения элементов, дрель со сверлами по металлу, шлифовальная машинка для зачистки швов, большая болгарка.

Усовершенствование конструкции листогиба

Для самодельного листогибочного станка не нужно придумывать сложную конструкцию. Достаточно собрать вместе ряд самодельных элементов:

1. Деревянную подушку.
2. Основание из швеллера.
3. Рабочий стол из листа металла.
4. Уголки, соединённые петлями.
5. Ручки для сгибания заготовок.

Чтобы усовершенствовать станок, необходимо сделать дополнительную прижимную балку. Для этого на уголок наваривается металлическая пластина, которая шире его.

Листогибочный станок своими руками

Если вы не знаете, как сделать листогиб, воспользуйтесь пошаговой инструкцией:

1. Изначально нужно сделать чертеж листогиба. На нём нужно отметить подвижные элементы, крепёж, размеры. Не нужно делать сложную конструкцию самостоятельно. Достаточно собрать простейшее приспособление без дополнительных функций.
2. Изготовить основание из швеллера. Оно должно быть устойчивым, чтобы не возникало перекосов во время работы.
3. Сделать смягчающую подушку из дерева.
4. Уголки разрезать с помощью болгарки на отрезки по 1 метру.
5. Стойку стабилизатора использовать для опоры под петли.
6. На уголках под установку оси сточить лыски.
7. К готовым выборкам приварить полуоси. Цилиндрические элементы должны выступать за пределы уголков не более чем на 1 см.
8. Разместить уголки с наваренными полуосями параллельно друг другу.
9. С помощью сварки наварить петли на уголки так, чтобы они могли свободно перемещаться относительно друг друга. В разложенном положении уголки должны представлять собой ровную поверхность.
10. Просверлить отверстия для закрепления листогиба на подготовленном заранее основании с рабочим столом.
11. Разрезать металлическую трубу на две равных части болгаркой. Наварить их на уголки так, чтобы они играли роль ручек.

Размеры рабочего стола выбираются зависимо от габаритов обрабатываемых заготовок. Это же касается длины уголков.

Листогибочный станок своими руками

Как повысить прочность креплений станка

Многие начинающие мастера изготавливают самодельные приспособления без основания. Это листогибы, которые закрепляются на верстаке с помощью струбцин. При активной работе с таким механизмом крепления будут расшатываться. Мастеру нужно постоянно зажимать крепёжные элементы. Чтобы избавиться от этого недостатка, нужно сделать опорную балку, собрать основание из швеллеров, поставить раскосы из металлических уголков.

На основании нужно сделать рабочий стол. Для этого на конструкцию нужно закрепить лист металла со стопорами, которые будут ограничивать глубину закрепления заготовок.

Техника безопасности при работе с листогибочным станком

На заводах, которые оборудуются станками для гибки металла, существует ряд правил относительно работы с оборудованием:

1. Использовать ограничитель для установки нужных углов.
2. Контролировать заданный параметры с помощь угломера.
3. Листы аккуратно располагать на рабочей поверхности.
4. Проверять установленную глубину до опускания прижимной балки.
5. Сделать пробное загибание, чтобы определить насколько точно установлен угол.

Используя самодельный листогиб нужно быть особо внимательным:

1. Работать в защитных перчатках, чтобы не порезать руки об острые края листа.
2. Не спешить с загибанием углов, прижимную балку опускать двумя руками.
3. Проверять целостность подвижных элементов до начала работы.
4. Ручное приспособление надёжно фиксировать на рабочем столе.
5. Не пытаться сгибать листы большой толщины.

Сгибать заготовки нужно медленно, проверяя угол. Дополнительно можно закрепить на самодельном станке нож для разрезания металла. При его использовании нужно периодически затачивать режущие диски.

( Пока оценок нет )

Поделиться

Изготовление прочного металлогибочного станка из 100% переработанного металла

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

В вашей мастерской не хватает инструментов, например, станка для гибки металла? Тогда, вместо того, чтобы покупать серийно сделанный, почему бы не сделать его из металлолома и небольшого количества локтевого смазочного материала?

Если это звучит интересно, следуйте этому простому руководству, чтобы сделать его самостоятельно.

Источник: Тем временем в гараже/YouTube

Как вы понимаете, как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и снаряжение

• Старые шестерни
• Плиты и прутки из металлолома
• Трубчатые стальные отрезки
• Латунные стержни
• Ацетон
• Малярная лента
• Металлические аэрозольные краски
• Набор отверток
• Основные инструменты (гаечный ключ, отвертки и т. д.)
• Различные гайки и болты
• Угловая шлифовальная машина
• Мини токарный станок
• Ленточная шлифовальная машина
• Сварочное оборудование и оборудование для обеспечения безопасности

Со всеми инструментами и материалами в руках пришло время приступить к этой эпической сборке.

Шаг 1. Очистите все металлические детали

Первый шаг — собрать вместе все ржавые или старые металлические детали, такие как шестерни и т. д. Возьмите угловую шлифовальную машину, очистите всю ржавчину и отполируйте детали, чтобы обнажить голый металл. под. Кроме того, найдите время, чтобы отрезать все выступающие части, которые не нужны, например, старые болты.

Возможно, вам будет проще смонтировать детали на токарном станке, но мы оставим это на ваше усмотрение. Как обычно, убедитесь, что вы носите защитную одежду для рук и лица, чтобы защитить вашу драгоценную кожу от летящих искр горячего металла.

Источник: Тем временем в гараже/YouTube

Шаг 2: Обработайте другие необходимые детали

Сделав это, возьмите латунные стержни, закрепите их на токарном станке и сделайте из них большие фланцы. Как и следовало ожидать, сначала сделайте отверстие во фланце с помощью направляющего отверстия, а затем постепенно расширяйте его, пока не достигнете нужного размера. Кроме того, найдите время, чтобы отполировать деталь, пока она находится в токарном станке.

Промойте и повторите, чтобы сделать второй скошенный фланец, как показано на видео. Размеры фаски должны соответствовать диаметру отверстия в центральном диске шестерни.

Другой фланец будет использоваться для соединения двух латунных фланцев на редукторе.

Источник: Тем временем в гараже/YouTube

Затем возьмите фланцы и отметьте несколько одинаковых точек по окружности каждого, чтобы они совпадали с монтажными отверстиями вокруг центрального диска шестерни. В данном случае их восемь.

Просверлите отверстия в этих точках, чтобы фланцы можно было прикрутить к шестерне.

Источник: Тем временем в гараже/YouTube

После этого возьмите кусок алюминиевого или стального диска и превратите его в большой скошенный диск радиусом 3 и 15/16 дюйма (10 см). Выкопайте отверстие в самом центре диска и при необходимости расширьте его.

Эта деталь будет размещена поверх шестерни, поэтому она должна иметь отрицательный профиль поверхности шестерни под ней, чтобы они могли сидеть на одном уровне. Центральное отверстие должно быть того же размера, что и шестерня и фланцы.

Источник: Тем временем в гараже/YouTube

Обратите внимание, что эта деталь будет одного из трех разных диаметров, чтобы дать вам возможность выбора угла изгиба, который вы хотите, чтобы машина могла производить.

Затем возьмите еще один диск из алюминия или стали и обработайте его до радиуса 2 и 61/64 дюйма (7,5 см). Снова сделайте негатив профиля шестерни с одной стороны и просверлите отверстие в центре, чтобы оно соответствовало размерам центрального отверстия шестерни. Скос к вершине одной стороны.

Затем возьмите еще один диск из алюминия или стали и на станке сформируйте цилиндр радиусом 1 и 31/32 дюйма (5 см) с широким ободком у основания радиусом 2 и 61 /64 дюйма (7,5 см). Снова сделайте негатив профиля шестерни с одной стороны и просверлите отверстия под болты в металлических дисках, чтобы их можно было установить на главную шестерню.

Источник: Тем временем в гараже/YouTube

Эти детали будут устанавливаться и сниматься с металлогибочного станка по мере необходимости. Каждая будет прикреплена к главной шестерне с помощью латунных фланцев, которые вы ранее сделали.

Шаг 3: Установите обработанные детали на шестерни

С помощью свежеобработанных деталей установите их на большую шестерню и проверьте, как они крепятся к шестерне, используя гайки и болты подходящего размера. Убедитесь, что вы также добавили латунные фланцы под металлическими дисками.

Источник: Тем временем в гараже/YouTube

В зависимости от размеров гаек вам, возможно, потребуется усовершенствовать форму латунных фланцев или гаек, чтобы они подходили друг другу. Для достижения наилучших результатов используйте ленточный шлифовальный станок для выполнения этой задачи.

Самый популярный

ОПЕРЕДАЙТЕ СВОИХ КОЛЛЕКТИВОВ С ПРОЕКТОМ

Подписываясь, вы соглашаетесь с нашими Условиями обслуживания и Политикой конфиденциальности.

Источник: Тем временем в гараже/YouTube

После того, как болты надежно закреплены на каждой детали, приварите их на место по мере необходимости. Это само собой разумеется, но, пожалуйста, убедитесь, что вы принимаете необходимые меры предосторожности при сварке.

Источник: Тем временем в гараже/YouTube

Эти гайки будут использоваться в качестве основных точек крепления для установки и снятия больших металлических дисков.

Шаг 4: Соберите механизм гибки

После этого следующим шагом будет поиск еще одной шестерни меньшего размера с зубьями того же размера, что и у основной шестерни большего размера. Возможно, вам придется разобрать старые части оборудования (например, двигатели), чтобы найти что-то, или, в качестве альтернативы, найти и купить что-то.

Источник: Тем временем в Гараже/YouTube

Оказавшись в руках, возьмите лист металлолома. Поместите одно из основных колес и меньшую шестерню (обе включены) на пластину, чтобы их можно было установить на нее.

Сделав это, отметьте положение их центральных отверстий и просверлите отверстия подходящего размера в пластине. Также при необходимости закруглите углы пластины с помощью угловой шлифовальной машины и ленточной шлифовальной машины.

Источник: Тем временем в гараже/YouTube

После того, как закончите, поместите основной крепежный «осевой» болт для большей шестерни на место и приварите его к пластине. Сделав это, сделайте вал и монтажный фланец для меньшей шестерни и приварите их к пластине.

Вам нужно, чтобы главная шестерня и меньшая шестерня двигались свободно, так что имейте это в виду при сварке.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите меньший отрезок металлолома, очистите и закруглите углы по мере необходимости. Затем просверлите отверстие на одном конце и вырежьте/прорежьте клин примерно наполовину по его длине.

Сделав это, забейте концы друг к другу, чтобы получился прямоугольный кусок металла. Эта часть будет располагаться над меньшей шестерней, которую мы ранее установили на большую металлическую пластину, и будет действовать как опора/кронштейн вала для шестерни.

Источник: Тем временем в гараже/YouTube

При необходимости сварите соединение. Сделав это, обработайте на токарном станке более длинный цилиндр/вал из металла, чтобы он соответствовал диаметру отверстия в прямоугольном куске металла, который вы только что сделали.

Он должен будет свободно перемещаться внутри отверстия, поэтому убедитесь, что его диаметр немного меньше. Слегка скосите выступающий конец и снимите цилиндр с исходного блока.

Источник: Тем временем в гараже/YouTube

Сделав это, закрепите вал обратно в токарный станок, поместите маленькую шестерню на свободный конец вала и зафиксируйте ее с помощью задней бабки. Включите токарный станок и сожмите/отшлифуйте детали.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите вал и шестерню, поместите их обратно на основную металлическую пластину, а затем приварите опорную часть вала к основанию.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите стальной стержень и обрежьте его до длины 15 и 3/4 дюйма (40 см) или около того. Затем отметьте центральную точку стержня с помощью палочки.

Скруглите углы стержня с помощью ленточной шлифовальной машины и при необходимости очистите от ржавчины. Сделав это, возьмите маленькую шестерню и узел вала, который вы создали ранее, и поместите его в центральную точку стержня.

Источник: Тем временем в гараже/YouTube

Приварите его на место, если нужно. Сделав это, замените вал и шестерню на основной узел. Штанга должна иметь возможность свободно вращаться над главными шестернями.

Шаг 5: Изготовьте ограничители стержней для гибочного станка

Затем возьмите еще несколько кусков металлолома (один тоньше другого). Смоделируйте их на месте рядом с главной передачей, с меньшей длиной внизу и большей пластиной вверху.

Очистите всю ржавчину, закруглите углы и сформируйте более широкий кусок металла так, чтобы он располагался над зубьями главной шестерни. При необходимости вырежьте небольшой участок, чтобы приподнятая часть главной шестерни могла свободно вращаться.

Сделав это, приварите более тонкую часть металла к основному основанию. Это послужит креплением для большей пластины. Сделав это, расположите и приварите большую пластину на место.

Источник: Тем временем в гараже/YouTube

Это будет направляющая для основного металлического зажима детали. Сделав это, прикрепите другие куски металла, чтобы сформировать основной регулируемый зажим для изменения угла изгиба металла, когда машина будет готова.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите еще одну большую шестерню и еще один кусок металлолома. Расположите шестерню так, чтобы она соответствовала ширине куска металла.

Затем отрежьте металлическую полосу по размеру и просверлите два отверстия на одном ее конце. Металлическая полоса должна находиться в профилированной канавке шестерни и касаться металлической центральной втулки с широким основанием, которую вы обработали ранее.

Источник: Тем временем в гараже/YouTube

Сварите вместе шестеренку и металлический стержень. При необходимости сделайте еще один регулируемый зажим для стержня главной передачи.

Затем возьмите трубчатую сталь и разметьте отрезки, соответствующие ширине основной опорной плиты. Обрежьте трубку до нужного размера и зачистите порезы по мере необходимости.

Затем поместите детали на нижнюю сторону опорной плиты основной машины и приварите их на место.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите несколько зажимов и закрепите станок для гибки металла на краю столешницы.

Шаг 6: Обезжирьте и покрасьте детали машины

Затем возьмите растворитель, например, ацетон или обезжириватель, и при необходимости очистите все металлические детали.

Обязательно делайте это в хорошо проветриваемом помещении, надевайте перчатки и маску, чтобы не раздражать кожу и легкие.

Источник: Тем временем в гараже/YouTube

Сделав это, решите, хотите ли вы, и где, какие-либо части машины покрасить или оставить как голый металл. Заклейте любые области, которые вы не хотите красить, малярным скотчем, а затем распылите краску или раскрасьте вручную металлические детали по мере необходимости.

Источник: Тем временем в гараже/YouTube

Дайте краске полностью высохнуть и снимите малярный скотч. На этом основные компоненты этого гибочного станка «сделай сам» готовы.

Источник: Тем временем в гараже/YouTube

Шаг 7: Тест-драйв металлогибочного станка

Теперь, когда основные компоненты собраны, последний шаг — настроить металлогибочный станок и протестировать его.

Для этого прикрепите основную опорную плиту к боковой стороне верстака с помощью зажимов. Затем смажьте все движущиеся части машины по мере необходимости.

Сделав это, установите часть шестерни главной обмотки, а затем установите главную шестерню и закрепите ее на месте на оси, закрепленной на пластине, с помощью латунного фланца и монтажной гайки.

Источник: Тем временем в гараже/YouTube

Сделав это, возьмите одну из центральных металлических втулок и прикрепите ее к главной шестерне.

Источник: Тем временем в гараже/YouTube

В завершение были установлены направляющие и зажимы для опорной плиты и главной передачи. Затяните болты и гайки по мере необходимости.

Затем возьмите тестовый отрезок металла и загрузите его в машину. Теперь вы можете протестировать машину, постепенно поворачивая руль и наблюдая, как изгибается металлический стержень.

Источник: Тем временем в гараже/YouTube

Поздравляем, ваш самодельный станок для гибки металла готов и полностью функционален.

Если вам понравился этот проект «Сделай сам», вы можете подумать о том, чтобы добавить в свой инвентарь другие инструменты из «тяжелого металла». Как насчет, например, восстановления некоторых ветеранских инструментов?

For You

Еще новости

diyБывший инженер НАСА отомстил грабителям с помощью блестящих бомб

Лукия Пападопулос| 29.01.2023

diyКак фотограф дикой природы создал процветающую экосистему на своем заднем дворе

Лукия Пападопулос| 24.12.2022

т.е. оригиналыГусеничный транспортер НАСА — крупнейшее наземное транспортное средство из когда-либо построенных

Интересное проектирование| 20. 04.2023

Станок для гибки листового металла, созданный фанатом (сделано фанатами)

Фанат SweBend связался с нами и хотел узнать больше о создании станка для гибки листового металла (листового проката) для своей следующей сборки. Посмотрите, как автор «Тем временем в гараже» посетил SweBend в 05:08 в своем последнем видео! Мы впечатлены этим прекрасным рулетом, вдохновленным SweBend!

Важное примечание: В НАСТОЯЩЕМ станке SweBend ВСЕГДА используются подшипники SKF! Это не машина производства SweBend, а забавный хобби-проект Тем временем в гараже. SweBend не производит и не продает машины этого типа.

Официальное уведомление: Между тем компания In the Garage получила право использовать название и логотип SweBend для этой конкретной машины. Название и логотип SweBend являются зарегистрированными товарными знаками, принадлежащими SweBend AB, поэтому любое другое несанкционированное использование является нарушением прав на товарные знаки и права собственности. Все права защищены.

SweBend – прецизионная гибка, упрощенная

Учимся у ЛУЧШИХ

На своем канале YouTube Тем временем в гараже он собирает собственные инструменты и машины, чтобы постепенно оборудовать свою мастерскую. После успешного создания вальцового станка, станка, шкафа для пескоструйной обработки и ленточной шлифовальной машины, он теперь хотел попытаться построить листогибочный станок. Чтобы сделать сборку максимально возможной, он связался со SweBend, чтобы узнать больше о передовом опыте создания точных гибочных станков.

«Когда MWIG связалась с нами, я увидел в этом прекрасную возможность помочь коллеге-инженеру избежать некоторых ловушек, когда дело доходит до гибки. Увидев его работу, я испытал ностальгию по изобразительному искусству мастера мастерской, с которого начинаются многие инженерные таланты. , Так что помочь ему распространить информацию и вдохновить новое поколение инженеров было несложно!»

Как построить правильный листопрокатный станок

Сначала все начинается с разумного проектирования. Внедряйте разумные и эффективные решения, которые сделают машину эффективной и простой в обслуживании. Убедитесь, что вы продумали все возможные пользовательские сценарии и спроектировали машину так, чтобы она превосходно работала в каждом из них. В совокупности сотрудники SweBend имеют более чем столетний опыт работы в гибочной отрасли — мы знаем, чего это стоит. (Узнайте больше о нашей истории)

При сборке листогибочного станка (или любой гибочной машины) важно выбирать качественные компоненты и материалы. В SweBend мы используем только самые современные компоненты и материалы от проверенных производителей, чтобы обеспечить долговечность, прочность и точность станков.

Наконец, нужно правильно все измерить. Мы видим, что многие производители гибочных станков используют неправильные приводы и/или рамы. Таким образом, их клиентам будет труднее добиться хороших результатов или добиться надлежащего срока службы машины из-за ненужного износа.

Самый прочный валок, поставляемый SweBend на сегодняшний день

PB3-36 — это валок с 3 валками, управляемый с помощью SweBend Bluetooth Control и пользовательского блока управления.

Этот зверь весит 190 тонн и может доставлять до 1700 тонн в усилие предварительного изгиба.  Возможность предварительной гибки составляет 4050×105 мм (160×4″). Во время круговой прокатки толщина листа может составлять до 150 мм (6 дюймов) — холодная для этого размера листа (более толстые листы можно сгибать в меньшем размере).

Мы можем, у нас есть, и мы строим еще сильнее.  SweBend уже работает над старшим братом для PB3-36, и ранее мы создавали еще более мощные машины. Поскольку рыночный спрос растет, мы тоже.

Смотреть визит (в 05:08) и его БИЛД!

Сообщение от Тем временем в гараже,

“ В этом видео я хочу показать вам один из самых сложных моих проектов. Я покажу вам, как я сделал машину для гибки листового металла в своей мастерской «Тем временем в гараже».
