Как сделать токарный станок по металлу своими руками

Токарный станок всегда был самым востребованным типом сложного оборудования. Использовать его для точения самоделок мечтают многие умельцы. Останавливает их необходимость денежных вложений. Да и готовые модели, несмотря на очевидные достоинства, зачастую просто не помещаются в условиях домашней мастерской. Решить эти противоречия способен самодельный токарный станок. Он строится под уникальные требования, с использованием простых материалов. Конечно, такая конструкция не превзойдет промышленных продуктов, но первая же успешная самоделка на токарном станке оправдает все затраты времени и усилий.

Особенности конструкции

Задача сделать токарный станок не настолько сложная, как кажется на первый взгляд. Важные конструктивные элементы просто копируются с промышленных образцов. При этом схема самодельного токарного станка не требует реализации всех сборочных единиц, присутствующих в заводских моделях. Изготовить потребуется станину, суппорт и шпиндель.

Другие узлы понадобятся только для решения специфических задач.

Конструкция станины

Основу рабочей части большинства станков выполняет станина. Массивное основание предназначено для установки всех механизмов, а также выполняет функцию гашения вибраций, неизбежно возникающих при механической обработке. От правильного выбора станины будут зависеть очень многие характеристики готового изделия. Классические, литые из чугуна, конструкции, в самодельном станкостроении не используются по причине высокой сложности технологии. Практическое применение нашли станины монолитного или сварного типа. Монолитный вариант обеспечивает высокие характеристики по жесткости и гашению вибрации. Основной его недостаток – большой вес. В качестве такого основания отлично подойдет металлическая плита толщиной 10-20 мм. В зависимости от назначения станка возможно применение и других материалов. Монолитные основания доступно получить и с помощью других технологий, например, литьем из полимербетона.

Сварная станина выполняется в виде рамы прямоугольного сечения. Для ее изготовления, наиболее часто применяются разнообразные металлические профили. Сварная рама токарного станка отличается простотой изготовления и малой массой. Но кажущаяся простота такого решения оборачивается необходимостью дополнительной обработки посадочных мест под установку оборудования. Компромисс можно достичь, выбрав обычный швеллер. На горизонтальной грани швеллера устанавливаются необходимые элементы, боковые используются в качестве подставки и места крепления вспомогательных устройств.

Станочный суппорт

Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно. Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения.

Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире. Ведущим их недостатком считается только высокая стоимость.

Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.

Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП. Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного.

Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.

Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.

Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.

Шпиндель и коробка подач

Шпиндельная бабка используется для крепления оси шпинделя, установки коробки скоростей и коробки переключения подач (КПП). Рабочая часть устройства любой коробки требует большого числа шестерен и трудно реализуется в домашних условиях. Простым решением проблемы шпинделя будет применение регулируемого привода на основе асинхронного двигателя с частотным инвертором. Такой комплект полностью заменяет классический редуктор.

Самодельная КПП для миниатюрного токарного станка вряд ли понадобится. Небольшие размеры обрабатываемых деталей не потребуют от токаря больших физических усилий, а мелкую резьбу гораздо продуктивнее нарезать леркой. Если все же требуется токарный самодельный аппарат с коробкой подач, то не обязательно искать набор шестерен. Автоматическую подачу можно выполнить на основе маломощных электродвигателей, что позволит в дальнейшем даже применить устройство ЧПУ.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия.

Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Инструкция по сборке

Строить самодельный токарный станок по металлу, лучше всего начав со станины.

На верхней грани основания готовятся посадочные места под продольные направляющие суппорта, шпинделя, двигателя и другие необходимых элементов. Ведущее требование к этим поверхностям — обеспечение базовой плоскости всего оборудования. Самым лучшим подходом будет фрезеровка площадок на промышленном оборудовании. На нем же желательно сразу просверлить и крепежные отверстия. В противном случае потребуется значительно больше времени для установки и выверки направляющих.

Продольные направляющие суппорта крепятся непосредственно к основанию станка с помощью винтов. Там же устанавливаются и подшипниковые блоки ходового винта. При монтаже добиваются соосности всех элементов. После окончательного закрепления направляющих, на них надеваются подшипниковые модули. Сверху, на монтажную поверхность, крепят основание поперечной оси. В качестве последнего используется металлическая пластина с крепежными отверстиями. Такая же пластина устанавливается на подшипники поперечного перемещения и служит для крепления резцедержки.

Завершит самодельный токарный суппорткрепление миниатюрных индикаторных лимбов и маховиков ручного привода на концы приводных винтов.

На последнем этапе осуществляется монтаж электрооборудования станка. Он заключается в комплектации силового шкафа, в который устанавливаются преобразователь частоты, вводной автоматический выключатель и кнопки пуска и останова шпинделя. Также подключается двигатель и электрическая сеть. На этом сборка станка может считаться оконченной.

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу – это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

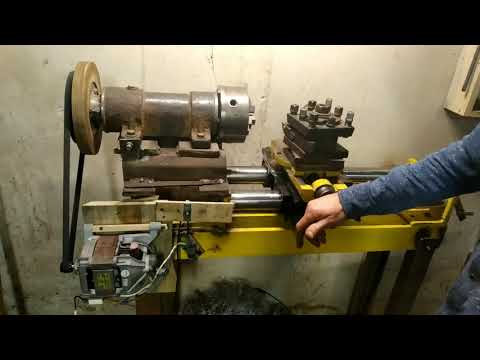

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Внешний вид станка Основные узлы Суппорт, резцедержатель и патрон
Вид сбоку Задняя бабка Вид снизу на заднюю бабку
Направляющие валы Конструкция суппорта Привод от двигателя
Чертеж №1 Чертеж №2 Чертеж №3

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы – станины, двух центров – ведущего и ведомого, двух бабок – передней и задней, шпинделя, суппорта, приводного агрегата – электрического двигателя.

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка – это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

Токарный станок необходим для производства и обработки деталей из металла. Заводские устройства стоят очень много средств. Именно поэтому для большей экономии стоит сделать токарный станок с резцом, чтобы обрабатывать железо своими руками. Быстро собрать его можно несколькими методами, а качественные чертежи и видео стоит поискать в сети. Применять для сборки можно любые имеющиеся в наличии материалы, а габариты станка зависят от производственных нужд.

Основные узлы небольшого токарного станка

Токарный станок, качественно изготовленный своими руками, всегда состоит из таких деталей:

Вращательный момент от электродвигателя к рабочей части приспособления можно передать несколькими методами. Некоторые люди напрямую ставят рабочую часть на ось электродвигателя. Этот способ поможет сэкономить место и количество запасных частей для станка. Когда этот способ невозможно осуществить, то крутящий момент стоит передавать при помощи разных видов передач. У любого из этих способов есть достоинства и недостатки.

Ременная передача для двигателя считается наиболее дешевой и отличается хорошей надежностью. Чтобы ее сделать, необходимо применить ремень для двигателя, который снят с другого изделия. Главным недостатком ременной передачи является то, что по прошествии некоторого времени ремень перетирается и его необходимо будет заменить. Частота замены зависит от интенсивности работы станка.

Цепная передача часто занимает много места и стоит очень дорого. Ее срок эксплуатации значительно больше, чем у ременного механизма. А фрикционная передача отличается средними характеристиками в отличие от цепного и ременного механизма.

Хороший суппорт для токарного станка по металлу своими руками: чертежи

Суппорт можно считать наиболее важной деталью станка, собранного своими руками, потому что именно он влияет на качество обрабатываемого изделия, количество сил и продолжительность времени, потраченных на ее изготовление. Такая деталь ставится на специализированных салазках, которые двигаются по направляющим, установленным на станине приспособления. Суппорт способен передвигаться в таких направлениях:

При изготовлении суппорта небольшого самодельного станка нужно учесть то, что эта деталь подвергается износу из-за сильной вибрации при работе. Вследствие чего, крепления часто расшатываются и между ними появляется люфт, который влияет на качество обрабатываемой заготовки. Чтобы избежать подобных проблем, суппорт нужно часто регулировать и настраивать.

Регулировка суппорта небольшого станка выполняется по люфту, зазорам и нескольким сальникам . Такую работу необходимо производить тогда, когда есть износ винта, который отвечает за движение детали в поперечной, а также в продольной плоскости. Из-за большого трения суппорт может расшататься при больших нагрузках, а это уменьшает точность обработки заготовки. Устранить люфты необходимо путем установки клиньев между кареткой и специальными направляющими. Небольшой зазор заготовки можно устранить с помощью специального закрепляющего болта.

Когда в самодельном станке изнашиваются сальники, то их стоит хорошо промыть и обработать качественной смазкой. При большом износе сальники необходимо поменять на новые детали.

Как собрать хороший мини токарный станок по металлу своими руками

Изготовление хорошего станка , чтобы обрабатывать железо своими руками, всегда выполняется в таком порядке:

А также по многочисленным чертежам видно, что для увеличения устойчивости механизма резца нужно сделать специализированный подручник, а внизу изделия стоит установить небольшую железную полоску. Эта полоска необходима для надежной защиты рабочих узлов устройства от повреждений при обработке заготовок.

Как выбрать мотор для самодельного станка по металлу

Наиболее важной деталью токарного станка, фото и видео сборки которого можно отыскать в сети, считается электродвигатель . С его помощью движется рабочая часть изделия. Таким образом, от мощности этой детали зависит максимальная мощность станка. Этот показатель нужно выбирать в зависимости от габаритов железных заготовок, которые будут в будущем обрабатываться.

Когда нужно обрабатывать на токарном станке маленькие заготовки, то для него хватит электродвигателя с максимальной мощностью до 1,4 киловатта, который можно взять с простой швейной машины или другого электрического устройства. Чтобы работать с большими заготовками, нужен электродвигатель с мощностью до 2 киловатт.

При изготовлении небольшого токарного станка при помощи видео или чертежей нужно учесть, что все электрические узлы устройства нужно хорошо изолировать . Когда нет большого опыта работы с подобным оборудованием, то стоит обратиться за помощью к квалифицированному специалисту. Этим можно обеспечить безопасность сборки и надежность приспособления.

Как быстро собрать самодельный токарный станок по металлу из дрели

Когда нужно сэкономить на запасных частях и просто облегчить изготовление устройства своими руками, то вместо привода можно применять простую электродрель. У подобного способа существуют такие преимущества:

Существуют и некоторые недостатки у самодельного устройства из дрели. Довольно сложно осуществить обработку больших заготовок при помощи такого настольного станка, потому что у электродрели маленький крутящий момент и большое количество оборотов. А также можно увеличить мощность станка, если поставить ременную передачу. С ее помощью будет передаваться крутящий момент от электродрели на вал. Однако это сильно усложнит устройство, преимуществом которого считается компактность и простота.

Сборка станка с использованием электродрели целесообразна в тех случаях, когда не нужно обрабатывать большие детали, а вытачиваются лишь мелкие заготовки.

Чтобы собрать подобное изделие , будут необходимы такие же детали, что и для стандартной модели за исключением передней бабки и двигателя. Дрель будет заменять электродвигатель. Из-за компактности станка, станиной может быть верстак или простой стол, на котором будут закрепляться все детали устройства. Электродрель крепится в изделие с помощью струбцины и металлического хомута.

При помощи такого токарного станка есть возможность не только изготавливать различные детали, но и красить заготовки, наматывать проволоку на трансформатор, наносить на поверхность изделий спиральные насечки и выполнять другие необходимые действия. А также если сделать для станка специальную приставку, то появится возможность легко изготавливать маленькие одинаковые изделия.

Токарные станки по металлу

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

Обратите внимание!

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

Обратите внимание!

• по завершении компоновки станка необходимо проверить исправность.
• электродвигатель в станке должен быть защищён кожухом;
• мощность электродвигателя должна быть покрытой Вашей электросетью;
• рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
• при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
• приступать к работе можно только используя средства защиты глаз от стружки;
• после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

Фото токарного станка своими руками

Все дело в деньгах. Токарные станки по металлу – вещи очень и очень недешевые, это касается даже самых простейших моделей.

Сделать своими руками такого рода станок – дело вполне по силам любому желающему, поэтому многие домашние и кустарные мастера сооружают эти аппараты самостоятельно и очень успешно.

Токарный станок – аппарат древний, это раннее приспособление для обработки самых разных деталей из разнообразнейших материалов – от металла до дерева и др.

Обработка – это прежде всего обточка поверхностей как внутри, так и снаружи, сверление и расточка отверстий разного диаметра, нарезка резьбы, формирование рельефа поверхностей с помощью накатки.

Если говорить о токарной обработке металлических деталей, то промышленные токарные устройства, произведенные разными заводами, являются дорогими и массивными агрегатами, управлять которыми весьма непросто.

Они никоим образом не относятся к настольным аппаратам, это серьёзные промышленные агрегаты, которые в принципе не подходят для кустарных работ. Поэтому самодельный токарный , – отличная идея по всем соображениям.

Чертеж станка токарного.

Вы можете, к примеру, сделать его в виде мини-версии, которого будет вполне достаточно для обработки как металлических деталей, так и заготовок из любых других материалов.

При использовании домашних самодельных мини-станков есть определенные ограничения: они предназначены главным образом для работы с круглыми деталями, с сечениями типа осей, рукоятками для инструментов, колес и т.д.

В мини-станках детали нужно фиксировать только в горизонтальном положении для их вращательных движений. Лишний материал по ходу обточки снимается резцами, которые закреплены в суппорте токарного аппарата.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

1. Задняя бабка.
   Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
2. Передняя бабка.
   Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
3. Передний и задний центры.
4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как производится вращение?

Устройство токарного станка.

Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

У каждого вида передачи есть свои плюсы и минусы:

Ременная передача

Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

Цепная и фрикционная передачи

Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Этапы сборки токарного станка

Уровень мощности мотора нужно рассчитывать в зависимости от планируемых работ – размеров металлических деталей, с которыми вы собираетесь работать на вашем новом агрегате.

Если в ваших планах работа с небольшими деталями, будет вполне достаточно мотора с мощностью около 1 кВт. Такие моторы имеются на швейных машинках или других домашних бытовых электроприборах. Если ваши будущие детали покрупнее, выбирайте мотор с мощностью от 1,5 до 2,0 кВт.

Мощность также зависит от материала, с которым вы собираетесь работать. Если, к примеру, ваш материал – дерево, то самодельные токарные станки по дереву своими руками, включая самодельный резец для токарного станка по дереву, большой мощности не потребуют.

Важнейший вопрос – надежная изоляция всех электрических узлов. Самым оптимальным вариантом будет взять консультацию у специалиста. Уверенность в безопасности аппарата и профессиональной надежности конструкции вам не помешает: все-таки вы собираетесь работать с электричеством и металлами. А с ними не шутят.

Делаем станок из дрели

Дрель будет отлично смотреться в виде привода к токарному устройству.

Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

• Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
• Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
• Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.

Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

Конструкция и размеры токарного станка.

Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и для увеличения числа оборотов.

Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

А теперь простейший станок

Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.

Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

Устройство токарного станка по дереву.

Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи. Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

Техника безопасности

Поскольку речь идет об и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.

Элементы конструкции станка для токарных работ.

Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

Сделать самодельный токарный – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

Как сделать самодельный токарный станок по металлу

Содержание

• 1 Конструктивные особенности
• 2 Создание суппорта
• 3 Как собрать устройство
• 4 Как выбрать электропривод
• 5 Как создать станок из дрели
• 6 Особенности функционирования
• 7 Техника безопасности

Станок токарный предназначается для того, чтобы изготавливать и обрабатывать изделия из металла. Профессиональные аппараты довольно дороги. Сэкономить возможно, если сделать самодельный токарный станок по металлу. Осуществляется это различными методами.

Содержание

1. Конструктивные особенности
2. Создание суппорта
3. Как собрать устройство
4. Как выбрать электропривод
5. Как создать станок из дрели
6. Особенности функционирования
7. Техника безопасности

Конструктивные особенности

Всякий токарный станок по металлу заключает в себе такие компоненты:

• привод – ключевой узел станка, от которого зависит мощность оборудования. Выбрать мотор достаточно сложно. В маленьких устройствах возможно применять движок от обыкновенной стиральной машинки, электродрели. Минимальная мощность привода должна составлять 200 Вт, число об/мин – 1500;
• станина – несущая рама устройства. Ее можно изготовить из брусков дерева, уголков из стали. Станина для токарного станка должна быть прочной. В противном случае устройство сломается из-за вибрационного воздействия;
• задняя бабка – материалом изготовления служит пластинка из стали, к которой приварен металлический уголок. Пластинка упирается в направляющие несущей рамы. Она предназначается для того, чтобы фиксировать заготовки из металла при обрабатывании;
• передняя бабка – аналогична задней, однако устанавливается на перемещающейся раме;
  ведущий, ведомый центр;
• суппорт – элемент упора для рабочей части.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата. Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Создание суппорта

Суппорт считается важнейшим элементом токарного станка. От него зависимо качество изготавливаемого изделия, количество сил и времени, которое вы затратите на его производство. Суппорт находится на особых салазках, перемещающихся по направляющим, которые установлены на несущей раме. Перемещение выполняется в 3 стороны:

• продольно. Рабочая часть устройства перемещается по длине детали. Данное движение применяется, чтобы вытачивать резьбу в изделиях, снимать металлический слой с детали;
• поперечно. Рабочая часть передвигается под углом в девяносто градусов относительно оси детали. Применяется, чтобы вытачивать канавки, отверстия;
• наклонно. Передвижение осуществляется под различными углами. Используется, чтобы вытачивать канавки на поверхности заготовки.

Изготавливая суппорт самодельного токарного станка по металлу своими руками, нужно помнить, что он подвергается изнашиванию из-за вибрационного воздействия. Крепежные элементы расшатываются, появляется люфт. Качество производимых изделий ухудшается. Чтобы предотвратить это, нужно время от времени выполнять настройку суппорта.

Настраивать суппорт необходимо по промежуткам, люфту, сальникам. Убрать промежутки возможно, вставляя клинья промеж направляющих и каретки. Люфт заготовки устраняется специальным винтом.

Если в устройстве изношены сальники, их нужно хорошо помыть, смазать масляной жидкостью. При сильном изнашивании целесообразно поменять сальники на другие.

Как собрать устройство

Чтобы собрать токарный станок по металлу своими руками, нужно выполнить следующие действия:

1. Сборка станочной рамы из балок, швеллерных элементов. Если вы намереваетесь осуществлять обрабатывание крупных заготовок, используйте материалы, способные выдержать значительную нагрузку. Например, если вы желаете обрабатывать детали из металла, имеющие длину больше 5 см, толщина материалов для рамы должна составлять минимум 0,3 см для уголков и 3 см для стержней.
2. Установка продольных валов с направляющими на швеллерные элементы. Присоединение валов осуществляется посредством сварочного аппарата либо болтов.
3. Изготовление передней бабки. Для этого применяется гидравлический цилиндр с толщиной стенок минимум 0,6 см. В него требуется запрессовать пару подшипников.
4. Прокладывание вала. Применяются подшипники большого внутреннего диаметра.
5. Заливка смазки в гидравлический цилиндр.
6. Установка шкива и суппорта с направляющими.
7. Монтаж электрического привода.

Если посмотреть на чертежи токарного станка, можно заметить, что для увеличения устойчивости держателя резца применяется подручник, внизу агрегата фиксируется тоненькая металлическая полоска. Она предназначается для того, чтобы защищать рабочую часть устройства от деформирования при обрабатывании заготовки.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

Как создать станок из дрели

Если вы желаете сэкономить и облегчить сборку станка, примените вместо движка обыкновенную электродрель. Так вы сможете:

• быстро собирать и разбирать токарный станок своими руками. Электродрель легко демонтируется со станины, может быть применена для сверления отверстий;
• без труда транспортировать устройство. Особенно это актуально для тех, кто обрабатывает детали в гаражном помещении, на улице;
• сэкономить деньги. Электродрель позволяет не задействовать передачу, применять заменяемые насадки в качестве рабочего инструмента.

Разумеется, данный аппарат обладает определенными минусами. Как сделать токарный станок по металлу на базе дрели, чтобы можно было обрабатывать большие заготовки? Ответ – практически никак. У электродрели довольно маленький момент кручения, большое количество оборотов. Возможно изменить данные показатели, если монтировать ременную передачу. Однако конструкция станет намного сложнее. Станок потеряет свое ключевое достоинство.

Изготавливать токарный станок на базе электрической дрели рекомендуется тем, кто намеревается обрабатывать только маленькие заготовки. Для создания устройства понадобится все то же, что и для обыкновенного станка, кроме привода и передней бабки. Несущей рамой может выступать обыкновенный стол, верстак. Электродрель фиксируется посредством хомута, струбцины.

Используя станок, в который установлен самодельный токарный патрон, возможно осуществлять вытачивание заготовок, их окрашивание, наматывание проволоки на трансформаторное устройство, создание спиральных насечек.

Особенности функционирования

Как и у всякого иного оснащения, у токарных/фрезерных станков своими руками имеются собственные особенности. Их нужно принимать во внимание, собирая и эксплуатируя устройство. Например, при обработке больших заготовок либо при применении мощного электромотора проявляется значительное вибрационное воздействие. Оно может довести до возникновения неточностей. Для того чтобы предотвратить это, ведущий и ведомый центры устройства нужно монтировать на одинаковой оси. Если вы намереваетесь монтировать лишь ведущий центр, прикрепите к нему кулачковый агрегат.

В собственноручно сделанные аппараты нежелательно ставить коллекторный движок. Он может самопроизвольно увеличивать количество оборотов. Это доводит до того, что заготовка вылетает, случаются различные травмы, портится оснащение. Если вы все же установили подобный движок, не забудьте монтировать вместе с ним редуктор, понижающий обороты.

Наилучшим мотором считается асинхронный. Он не повышает количество оборотов при обрабатывании заготовки, стоек к высоким нагрузкам, дает возможность обрабатывать изделия из металла шириной до дециметра.

Техника безопасности

Эксплуатируя самодельное устройство, соблюдайте такие правила:

• Резец должен быть параллелен поверхности детали, которая обрабатывается, иначе станок сломается из-за соскакивания инструмента.
• При обработке торцов заготовка должна упираться в заднюю бабку.
• Используйте особый щиток либо очки для того, чтобы защитить органы зрения от летящей во все стороны стружки металла.
• После окончания обработки станок необходимо очищать, убирая стружку металла и иной производственный мусор. Не допускайте попадания мелких частичек в электрический движок самодельного токарного станка для обработки металлических заготовок.

Самодельные токарные станки по дереву чертежи



Токарный станок по дереву своими руками

Самодельный токарный станок по дереву изготовленный своими руками, фото, описание, а также подробный видео обзор станка с размерами.

Самодельный станок сделан, так сказать, из подручных материалов, двигатель взят от старой советской стиральной машины (мощность 180 Вт).

Передняя бабка выточена на токарном станке, надета на вал двигателя и закреплена винтом. Спереди накручена гайка-барашек. Получился своеобразный трезубец.

Чертежи передней бабки самодельного токарного станка.

Станина и направляющие сделаны из квадратной трубы 40 х 40 мм. Длина направляющих составляет 1 метр. Расстояние между направляющими — 20 мм.

Задняя бабка сделана из дюймовой трубы, уголка 40 х 40 мм, и металлической пластины толщиной 5 мм. Для фиксации бабки сделан специальный эксцентрик.

Защита двигателя сделана из оцинковки толщиной 0,5 мм.

Подручник выполнен из пластин толщиной 5 мм, полудюймовой трубы.

В результате получился самодельный токарный станок по дереву, для домашней мастерской. С его помощью можно точить различные предметы нужные в быту — ручки для ручного инструмента, скалки, декоративные элементы и прочие вещи.

Небольшой видео обзор самодельного токарного станка:

Токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

• сверление;
• создание пазов;
• фигурная обточка;
• обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

• сверлильный аппарат;
• напильники и наждачная бумага;
• УШМ (болгарка) и набор дисков для резки металла;
• сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.



Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Токарный станок по дереву своими руками: самодельный мини

Испокон веков дерево верой и правдой служило людям. Древесина является предметом труда мастера по изготовлению столярных изделий. Особенно большой популярностью пользуются вещи, сделанные на токарном станке. Многие токари-металлисты любят точить дерево. Умение работать на металлорежущем оборудовании мотивирует их изготовить токарный по дереву своими руками для домашней мастерской.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

• привод — электрический двигатель, однофазный или трёхфазный;
• передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
• исполнительный — это суппорт.

Четыре основных узла:

• станина — корпус, на котором закреплены механизмы;
• передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
• задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Если самодельный токарный по дереву станок предназначен для точения и сверления деталей без требования к точности, его можно изготовить самостоятельно.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

С этой резьбой изготовлена планшайба под токарный патрон. Вращает всю эту конструкцию электрический двигатель от стиральной машинки мощностью 300 ватт.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции. Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

• наружный диаметр 56 миллиметров;
• толщина стенки 10 миллиметров;
• длина 180 миллиметров;
• посадочные гнёзда под подшипники диаметром 24 миллиметра;
• вал диаметром 30 миллиметров.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

Токарный станочек-мини

Самодельный маленький токарный станочек по дереву умельцы ухитряются сделать, потратив 30 минут времени. Материал для изготовления древесно-стружечная плита толщиной 20 миллиметров или толстослойная фанера. Устройство имеет такую схему:

• основание 540х260х20 миллиметров;
• стойка под электродрель 150х100х20 миллиметров.

Задняя бабка изготавливается из двух прямоугольных брусков, собранных в конструкцию под прямым углом. В стойке сверлится посадочное отверстие под электродрель, делается фиксатор для надёжного крепления. Стойка неподвижно закреплена к основанию. В задней бабке просверлено отверстие для винта, торец которого заточен под конус. Это упорный центр. Импровизированная задняя бабка перемещается по направляющей прорези, фиксируется в один оборот эксцентрика. Подручник изготовлен из рейки, прикреплённой к основанию.

Такая простая самоделка даст возможность без проблем выточить из дерева ручку к напильнику или вал качалки для теста. Да и вообще, обработка дерева — очень интересное занятие.

В статье использованы материалы:

http://stankiexpert.ru/stanki/tokarnye/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Токарный станок по дереву своими руками: самодельный мини

http://chudoogorod.ru/osen/posadka-yabloni-osenyu-video.html





2.

МИНИ ТОКАРНЫЙ СТАНОК по металлу Мини токарный станок по металлу своими руками: делаем самодельный агрегат

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата

. Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

• как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
• центр симметрии детали совпадает с осью ее вращения;
• деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

ВАЖНО ЗНАТЬ: Устройство станка для гибки арматуры

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Как собрать хороший мини токарный станок по металлу своими руками

Изготовление хорошего станка, чтобы обрабатывать железо своими руками, всегда выполняется в таком порядке:

1. При помощи швеллеров и балок из металла изготавливается рама устройства. Когда нужно работать с заготовками большого размера, то и детали для изготовления рамы необходимо брать с расчетом на огромную нагрузку. Например, когда необходимо обработать железную деталь длиной более 60 миллиметров, то минимальная толщина материалов для каркаса обязана быть не менее 4 миллиметров.
2. На металлические швеллеры ставятся продольные валы со специальными направляющими. Такие валы необходимо приварить сваркой или прикрепить качественными болтами.
3. Собирается передняя бабка. Чтобы сделать переднюю бабку самодельного станка, нужно использовать специальный гидравлический цилиндр с минимальной толщиной стенок от 7 миллиметров. В этот цилиндр нужно впрессовать несколько подшипников.
4. Далее, нужно проложить вал, для которого применяются подшипники большого размера.
5. Потом в гидравлический цилиндр стоит залить жидкость для смазки.
6. Ставится шкив и суппорт вместе со специальными направляющими.
7. Устанавливается электрический мотор.

А также по многочисленным чертежам видно, что для увеличения устойчивости механизма резца нужно сделать специализированный подручник, а внизу изделия стоит установить небольшую железную полоску. Эта полоска необходима для надежной защиты рабочих узлов устройства от повреждений при обработке заготовок.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Хороший суппорт для токарного станка по металлу своими руками: чертежи

Суппорт можно считать наиболее важной деталью станка, собранного своими руками, потому что именно он влияет на качество обрабатываемого изделия, количество сил и продолжительность времени, потраченных на ее изготовление. Такая деталь ставится на специализированных салазках, которые двигаются по направляющим, установленным на станине приспособления . Суппорт способен передвигаться в таких направлениях:

• Продольно, когда вся рабочая часть устройства и резец передвигается вдоль обрабатываемой детали. Такое движение применяется для изготовления резьбы в заготовке или при снятии небольшого слоя с поверхности изделия из металла.
• Поперечно, когда движение резца происходит перпендикулярно рабочей оси обрабатываемой детали. Такое движение применяется для точного вытачивания отверстий и различных углублений.
• Наклонно, когда движение резца происходит под различными углами. Такое движение часто используют для вытачивания небольших углублений в обрабатываемой детали.

При изготовлении суппорта небольшого самодельного станка нужно учесть то, что эта деталь подвергается износу из-за сильной вибрации при работе. Вследствие чего, крепления часто расшатываются и между ними появляется люфт, который влияет на качество обрабатываемой заготовки. Чтобы избежать подобных проблем, суппорт нужно часто регулировать и настраивать.

Регулировка суппорта небольшого станка выполняется по люфту, зазорам и нескольким сальникам. Такую работу необходимо производить тогда, когда есть износ винта, который отвечает за движение детали в поперечной, а также в продольной плоскости. Из-за большого трения суппорт может расшататься при больших нагрузках, а это уменьшает точность обработки заготовки. Устранить люфты необходимо путем установки клиньев между кареткой и специальными направляющими. Небольшой зазор заготовки можно устранить с помощью специального закрепляющего болта.

Когда в самодельном станке изнашиваются сальники, то их стоит хорошо промыть и обработать качественной смазкой. При большом износе сальники необходимо поменять на новые детали.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

ВАЖНО ЗНАТЬ: Особенности токарно-револьверного станка

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

• Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
• Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
• Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

Особенности изготовления остальных конструктивных элементов

Лучше (если имеется возможность) отдельные комплектующие взять от списанного оборудования. Даже при необходимости переделки это проще, чем изготавливать с нуля. Вот некоторые варианты мы и рассмотрим.

Салазки

Выточить из прутка и сложно, и нецелесообразно. Прочность не будет соответствовать требованиям. Проще использовать готовые элементы. Например, стойки амортизаторов.

Пиноль

Нередко в самодельных токарных станках задний упор делается фиксированным. Можно использовать обычный болт, предварительно заострив торец его ножки.

Резцедержатель

Автор использовал 2 металлические пластины 4 мм. Чтобы инструмент надежно фиксировался и быстро переустанавливался, по центру нижней приваривается ось с резьбой, в верхней – отверстие соответствующего диаметра. Для зажима резца – гайка с «ручкой». Перекос верхней пластины при затягивании исключается, так как по ее углам высверливаются еще отверстия, а к нижней (под ними) привариваются вертикальные стойки (отрезки прутка). В результате «зажимная» пластина перемещается строго вниз/вверх.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

назначение, устройство и как сделать Самодельный станок токарный по металу

Наводя порядок в куче электронного хлама, нашёл остатки от магнитофонов. Блок питания на 9 вольт, имеющий хорошо узнаваемую форму и сделанный ещё в СССР, те кто застал то время и владел магнитофоном Электроника или ИЖ, прекрасно поймут о чём речь. А так же старенький электродвигатель тоже от какого то магнитофона. Оказалось что блок и мотор всё ещё прекрасно работают в паре друг с другом, ничего не заржавело и не прикипело.

В общем решил попробовать собрать из всего этого мини токарный станок, тем более всегда хотелось иметь под рукой маленький и тихий станочек для обработки всякой мелочёвки. Можно конечно собрать или купить приблуды (держатели) которые превращяют обычную дрель в станок, но такие дрели как правило очень шумные из-за громыхающих в них всяких редукторов.

В принципе об устройстве токарного станка я имею поверхностное представление, на первый взгляд там вроде всё просто. Единственное что смущало, так это, как разместить на одной оси электродвигатель и заднюю бабку. А так же, какие при этом допустимы погрешности, ибо не хотелось получить вместо токарного станка, вибратор для вибростола или мобильника.

Тот самый старенький блок питания, для нашего времени он конечно огромен, но для пробного включения это не столь важно.

Вырезал ножницами по металлу кожух для двигателя, насверлил и расточил в нём отверстия для мотора, после чего загнул его в виде буквы “Пы” а затем установил в него двигатель. Подобрал деревяшек подходящего размера для основания станка. Так как станок у меня будет чисто экспериментальный, то есть собранный на коленке и из подручных средств. То решил сначала собрать грубую модель, и если она заработает как надо, то потом можно будет доводить её до ума.

Прикрутил на саморезы, основание под мотор и заднюю стенку, чтобы в последствии прикрутить к ним кожух с электродвигателем.

Переделал немного концы кожуха (загнул их внутрь)

Просверлил и привернул саморезами кожух с мотором к задней стенке и к основанию.

Из картона вырезал крышку и посадил её на пару саморезов сверху.

Как то так всё это теперь выглядит, по моему, в токарной терминологии, эта приблуда называется “Передняя бабка”

Из той же доски напилил квадратиков, смазал клеем ПВА и стянул их в стопочку. Этот куб будет служить задней бабкой моего самопального токарного станка.

Привернул этот куб на четыре самореза, пара сверху и пара снизу.

Если бы на валу мотора был бы патрон для дрели, то можно было бы зажать в него сверло и оно указало бы направление для держателя в задней бабке. А так как у меня на вал насажен какой то латунный шкив для пасика магнитофона, то пришлось пойти немного другим путём. Просто взял лист бумаги и тупо обмотал им этот шкив, зафиксировал концы и включил мотор.

Убедившись что противоположный конец этой трубки вращается возле куба без разбежки и биений, выключил мотор и очертил на кубе контуры трубки.

Прочертил на глазок ось трубки на боковые плоскости куба, чтобы при сверлении отверстия для держателя, направлять сверло по этим линиям.

Так же на глазок, свёл эти линии на противоположной стороне задней бабки.

Затем просверлил этот куб и вкрутил саморез, который будет выполнять роль держателя заготовки.

Немного не попал, да это и не столь важно, так как таким способом невозможно добиться идеальной точности. Но так как это только эксперимент то идём дальше и закрываем глаза на все косяки и неточности. 🙂

Зажимаем заготовку и включаем мотор, голову пригибаем чуть в сторону, на случай если эта болванка захочет изучить просторы вселенной. 🙂 Чтобы держатель не рассверливал заготовку, то с его кончика сточил немного резьбы.

На сам шкив надел кусок резинки а уже к ней тупо на термоклей приклеил заготовку. Сняв тем самым головную боль о поисках подходящего патрона или держателя. Да к тому же, почему то показалось что гибкое соединение немного компенсирует кривизну оси на которой находится мотор и держатель, ну и заодно кривизну моих рук. 🙂

Как ни странно, но всё заработало как часы, мотор конечно слабоват, но со своими минизаданиями справляется на ура.

Перепробовал кучу разнообразных резцов, но больше всего понравилось обрабатывать деревяшки обычным полотном по металлу и наждачной бумагой. Видимо из-за отсутствия подручника или слабого двигателя, все другие инструменты тут же вгрызаются в заготовку и стопорят мотор.

Попробовал точить оловянный прут, точнее свинцово-оловянный (припой). Здесь уже хорошо получалось обрабатывать заготовку резцом из обычного надфиля, заточенным на конце.

Эти заготовки тоже сажал на клей. Единственное, что нужно учитывать, так это нагрев прута при обработке. Но так как резец снимает очень мало, то у меня так и не получилось нагреть его до такой степени, чтобы прут отклеился от резиновой подушки.

Здесь я пробовал точить прототип для отливки снарядов к этому тигру . Но в последствии выяснилось что его родные снаряды имеют более убогий и примитивный внешний вид. А то что я выточил, более подходит к королевскому тигру, поэтому идея была заброшена.

Немножко паршивенького видео в котором он жужжит.

В общем то на этом всё, станок получился относительно бесшумным, небольшим, в длину всего 23 см, ну а главное это то, что он собран своими руками и к тому же работает. В принципе я ожидал больших проблем при сборке токарного станка, но как оказалось, собранный на коленке станок прекрасно работает. Возможно это связано с масштабом, если бы размеры станка были больше, а деталь зажималась бы жёстко (в патрон дрели), тогда приключений точно было бы больше.

Кстати очень легко превратить этот токарный станочек в мини наждак. Достаточно просто приклеить на подушку отрезной диск от дремеля и в результате получаем мини наждак. Этот наждак очень здорово помог мне, когда нужно было обточить 70 отливок из гипса для этой модели танка Тигр . Конечно отцентрировать его на глаз практически невозможно, если только не стачивать сам диск. Но на больших оборотах биение практически незаметно, к тому же он армирован, поэтому можно не бояться что его разорвёт и что нибудь отскочит в глаз. Но в любом случае, технику безопасности при работе за наждаком ещё никто не отменял. Поэтому голову держим в стороне от предполагаемой траектории разлёта осколков диска или работаем в очках.

Недавно собрал собственный 3D-принтер и первой серьёзной распечаткой на нём, стал мини сверлильный станок для хобби и моделизма (), ибо всегда мечтал о бесшумной мини сверлилке. Вообще-то 3D принтер это довольно полезная штука, с его помощью можно без особых усилий создавать корпуса, кронштейны и прочие приблуды, и тем самым несколько расширить парк разнообразных мини-станков для хобби, да и этот токарник можно привести в божеский вид.

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

Обратите внимание!

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

Обратите внимание!

• по завершении компоновки станка необходимо проверить исправность.
• электродвигатель в станке должен быть защищён кожухом;
• мощность электродвигателя должна быть покрытой Вашей электросетью;
• рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
• при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
• приступать к работе можно только используя средства защиты глаз от стружки;
• после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

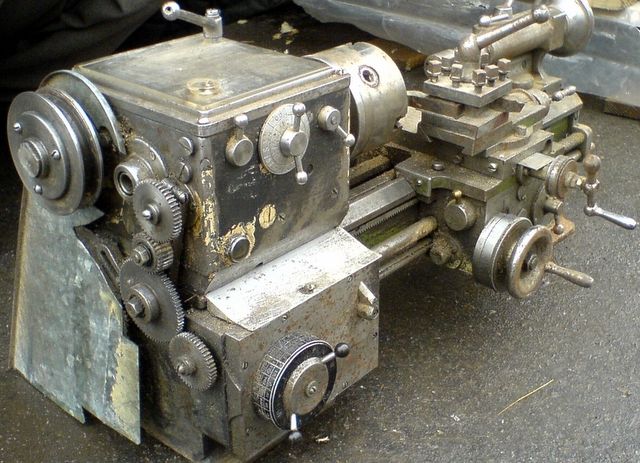

Фото токарного станка своими руками

Все дело в деньгах. Токарные станки по металлу – вещи очень и очень недешевые, это касается даже самых простейших моделей.

Сделать своими руками такого рода станок – дело вполне по силам любому желающему, поэтому многие домашние и кустарные мастера сооружают эти аппараты самостоятельно и очень успешно.

Токарный станок – аппарат древний, это раннее приспособление для обработки самых разных деталей из разнообразнейших материалов – от металла до дерева и др.

Обработка – это прежде всего обточка поверхностей как внутри, так и снаружи, сверление и расточка отверстий разного диаметра, нарезка резьбы, формирование рельефа поверхностей с помощью накатки.

Если говорить о токарной обработке металлических деталей, то промышленные токарные устройства, произведенные разными заводами, являются дорогими и массивными агрегатами, управлять которыми весьма непросто.

Они никоим образом не относятся к настольным аппаратам, это серьёзные промышленные агрегаты, которые в принципе не подходят для кустарных работ. Поэтому самодельный токарный , – отличная идея по всем соображениям.

Чертеж станка токарного.

Вы можете, к примеру, сделать его в виде мини-версии, которого будет вполне достаточно для обработки как металлических деталей, так и заготовок из любых других материалов.

При использовании домашних самодельных мини-станков есть определенные ограничения: они предназначены главным образом для работы с круглыми деталями, с сечениями типа осей, рукоятками для инструментов, колес и т.д.

В мини-станках детали нужно фиксировать только в горизонтальном положении для их вращательных движений. Лишний материал по ходу обточки снимается резцами, которые закреплены в суппорте токарного аппарата.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

1. Задняя бабка.
   Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.

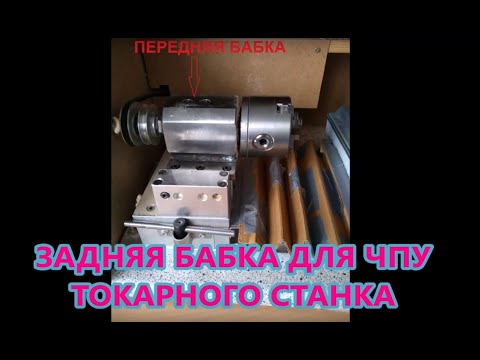

2. Передняя бабка.
   Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
3. Передний и задний центры.
4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как производится вращение?

Устройство токарного станка.

Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

У каждого вида передачи есть свои плюсы и минусы:

Ременная передача

Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

Цепная и фрикционная передачи

Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Этапы сборки токарного станка

Уровень мощности мотора нужно рассчитывать в зависимости от планируемых работ – размеров металлических деталей, с которыми вы собираетесь работать на вашем новом агрегате.

Если в ваших планах работа с небольшими деталями, будет вполне достаточно мотора с мощностью около 1 кВт. Такие моторы имеются на швейных машинках или других домашних бытовых электроприборах. Если ваши будущие детали покрупнее, выбирайте мотор с мощностью от 1,5 до 2,0 кВт.

Мощность также зависит от материала, с которым вы собираетесь работать. Если, к примеру, ваш материал – дерево, то самодельные токарные станки по дереву своими руками, включая самодельный резец для токарного станка по дереву, большой мощности не потребуют.

Важнейший вопрос – надежная изоляция всех электрических узлов. Самым оптимальным вариантом будет взять консультацию у специалиста. Уверенность в безопасности аппарата и профессиональной надежности конструкции вам не помешает: все-таки вы собираетесь работать с электричеством и металлами. А с ними не шутят.

Делаем станок из дрели

Дрель будет отлично смотреться в виде привода к токарному устройству.

Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

• Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
• Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
• Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.

Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

Конструкция и размеры токарного станка.

Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и для увеличения числа оборотов.

Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

А теперь простейший станок

Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.

Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

Устройство токарного станка по дереву.

Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи. Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

Техника безопасности

Поскольку речь идет об и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.

Элементы конструкции станка для токарных работ.

Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

Сделать самодельный токарный – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

Статья – пошаговая инструкция по изготовлению токарного станка по металлу своими руками. Как сделать самодельный агрегат в домашних условиях?

Применение токарного станка необходимо в автомастерских, в машиностроительной отрасли, в ремонтных цехах и учебных мастерских.

Стоимость станка высокая и не каждый цех или мастерская может позволить себе его приобретение. Зная, какие детали необходимы и как соединить все узлы в единый механизм, можно сделать его собственными руками.

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий, был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Их дороговизна, крупные масштабы и высокие мощности неприемлемы для использования в домашних условиях или на предприятиях малого бизнеса. Альтернативным вариантом может быть их самостоятельная сборка, что позволит оперативно и качественно изготавливать детали и производить заготовки.

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка Вам понадобится:

• гидравлический цилиндр, вал от амортизатора;
• металлические валы, уголки, швеллеры и балки;
• цилиндрические направляющие;
• балки, труба, крепежные элементы;
• сварочный аппарат;
• электродвигатель, два шкива с ременной передачей.

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).

Рекомендуем прочитать:

В работах по металлу, для изготовления деталей цилиндрической (конической) формы, используется токарный станок. Существует множество моделей этого производственного устройства, и всем им присуща практически одинаковая компоновка из схожих узлов и деталей. Одним из таковых является суппорт станка.

Для лучшего понимания функций, который выполняет суппорт токарного станка, можно рассмотреть его работу на примере распространенной модели 16к20. Ознакомившись с этой информацией, возможно у некоторых домашних мастеров появится идея создать своими руками самодельный токарный станок для проведения работ по металлу.

1 Что такое суппорт станка?

Это достаточно сложный узел , невзирая на кажущуюся простоту. От того, насколько правильно он изготовлен, установлен, отрегулирован — зависит качество будущей детали, и количество времени, которое было затрачено на ее изготовление.

1.1 Принцип работы

Размещенный на станке 16к20 суппорт может передвигаться в следующих направлениях:

• поперечном — перпендикулярно оси вращающейся заготовки для углубления в нее;
• продольном — режущий инструмент передвигается вдоль поверхности заготовки для снятия лишнего слоя материала или протачивания резьбы;
• наклонном — для расширения доступа к поверхности обрабатываемой детали под нужным углом.

1.2 Устройство суппорта

Суппорт для станка 16к20 расположен на нижних салазках, которые передвигаются по направляющим, закрепленным на станине, и таким образом происходит продольное перемещение. Движение задается вращением винта, который преобразовывает вращательное усилие в поступательное движение.

На нижних салазках, суппорт передвигается и поперечно, но по отдельным направляющим (поперечным салазкам), расположенным перпендикулярно оси вращения детали.

К поперечным салазкам, специальной гайкой, крепится поворотная плита, на которой имеются направляющие для передвижения верхних салазок. Задавать движение верхним салазкам можно с помощью поворотного винта.

Поворот верхних салазок в горизонтальной плоскости происходит одновременно с плитой. Таким образом, происходит установка режущего инструмента, под заданным углом к вращающейся детали.

Станок оснащен резцовой головкой (резцедержателем), который закреплен на верхних салазках специальными болтами и отдельной рукояткой. Движение суппорта происходит по ходовому винту, который расположен под ходовым валом. Такая подача осуществляется вручную.

1.3 Регулировки суппорта

В процессе работы на станке 16к20 происходит естественный износ, расшатывание, ослабление креплений суппорта. Это естественный процесс и его последствия необходимо постоянно контролировать путем регулярных подстроек и регулировок.

На суппорте станка 16к20 проводятся следующие регулировки:

• зазоров;
• люфта;
• сальников.

1.4 Регулировка зазоров

Во время поперечного и продольного движения суппорта станка 16к20 по салазкам, происходит износ винта и рабочей их поверхности вследствие постоянного трения.

Наличие такого свободного пространства приводит к неравномерному перемещению суппорта, заеданию, колебанию при возникающих боковых нагрузках. Удаляется излишний зазор при помощи клиньев, при помощи которых каретка прижимается к направляющим.

1.5 Регулировка люфта

Люфт появляется в винтовой передаче. Избавиться от него можно без разборки с помощью закрепляющего винта, который находится на этом устройстве перемещения суппорта.

1.6 Регулировка сальников

При длительной работе по металлу на станке 16к20 происходит износ и засорение сальников, которые находятся на торцах выступа каретки. Визуально это определяется при появлении грязных полос во время продольного перемещения суппорта.

Для того, чтобы устранить такое явление без разборки узла, необходимо промыть войлочную набивку и пропитать ее машинным маслом. При полной непригодности изношенных сальников следует заменить их новыми.

1.7 Ремонт суппорта

Это устройство токарного станка с течением времени изнашивается при постоянных значительных нагрузках в работе по металлу.

Наличие значительного износа легко определяется по состоянию поверхности направляющих салазок. На них могут появиться небольшие впадины, что будет препятствовать свободному перемещению суппорта в заданном направлении.

При своевременном регулярном уходе такой ремонт может и не понадобиться, но в случае появления подобного рода дефекта следует заняться ремонтом, а при сильном износе — заменой.

Суппорт 16К20 достаточно часто требует ремонта каретки, который заключается в восстановлении нижних направляющих, которые взаимодействуют с направляющими станины. Особого внимания требует поддержание стабильной перпендикулярности расположения каретки.

При ремонте суппорта необходимо проводить проверку по обеим плоскостям при помощи строительного уровня.

2

Токарное устройство, при помощи которого выполняются работы по металлу, может быть очень простым. Собрать самодельный станок своими руками можно практически из подручных средств, которые берутся из пришедших в негодность механизмов.

Начать следует с металлической рамы сваренной из швеллера, которая будет станиной. С левого края на ней закрепляется передняя неподвижная бабка, а справа — устанавливается опора. Самодельный станок, сделанный своими руками, предусматривает наличие уже готового шпинделя с патроном или планшайбой.

Шпиндель получает вращательный момент от электродвигателя через клиноременную передачу.

При работе станка по металлу, резец удержать своими руками невозможно (в отличие работы с деревом), поэтому потребуется суппорт, который будет передвигаться продольно. На нем устанавливается резцедержатель с возможностью его перемежения поперечно направлению движения самого суппорта.

Задается перемещение суппорта и резцедержателя на заданную величину при помощи винта с маховиком, на котором имеется кольцо с метрическими делениями. Маховик приводится в движение вручную.

2.2 Материалы и сборка

Для того чтобы собрать токарное устройство своими руками потребуются:

• цилиндр гидравлический;
• вал от амортизатора;
• уголок, швеллер, балка из металла;
• электродвигатель;
• два шкива;
• ременная передача.

Самодельный токарный станок своими руками собирается таким образом:

1. Из двух швеллеров и двух металлических балок собирается рамная конструкция. При работе в будущем с деталями, имеющими длину более 50 мм, следует использовать материалы толщиной не менее 3мм для уголка и 30 мм для стержней.
2. Продольные валы закрепляются на двух швеллерах направляющими с лепестками, каждый из которых имеет болтовое соединение или приварен сваркой.
3. Для изготовления передней бабки используется гидравлический цилиндр, толщина стенки у которого должна быть не менее 6 мм. В нем запрессовываются два подшипника 203.
4. Через подшипники, внутренний диаметр которых равен 17 мм, прокладывается вал.
5. Гидравлический цилиндр заполняется смазывающей жидкостью.
6. Под шкивом устанавливается гайка с большим диаметром, для предотвращения выдавливания подшипников.
7. Готовый шкив берется из отслужившей стиральной машины.
8. Суппорт изготавливается из пластины с приваренными к ней цилиндрическими направляющими.
9. Патрон можно изготовить из отрезка трубы, подходящего диаметра, с наваренными на нем гайками и проделанными отверстиями для 4-х болтов.
10. Приводом может служить электродвигатель той же стиральной машины (мощность 180 Вт), соединенный с передней бабкой ременной передачей.

Принадлежности для самодельного токарного станка по дереву – Советы по токарной обработке

Около 6 лет назад я построил этот самодельный токарный станок из березовой фанеры. Попользовавшись им в течение достаточно долгого времени, я решил проверить его текущее состояние, используя все его аксессуары на практических примерах.



Чертежи токарного станка с дисковым шлифовальным станком и принадлежностями:

Это 3D-модель SketchUp, включенная в чертежи для продажи на этом веб-сайте. Как видите, я использовал фанеру для станины станка, передней бабки и всех принадлежностей станка.

Токарный станок и дисковый шлифовальный станок Планы



Для работы этого токарного станка я установил однофазный двигатель мощностью 1 л.с. и 1500 об/мин. Двигатель вращает вал станка благодаря ремню и трем фанерным шкивам, которые позволяют мне регулировать скорость станка для каждого проекта.

Я также использовал шариковый подшипник. Они не идеальны для тех проектов, где сила прикладывается спереди, но они без проблем выдержали все время, которое я провел на этом токарном станке.



Приспособление для заточки стамесок на токарном станке:

Я начну с того, что покажу вам, как пользоваться шлифовальным кругом. Я сделал это с помощью простой, но гениальной системы, которая позволяет мне затачивать стамески с помощью этого колеса и рулона наждачной бумаги. Для этого мне нужно только обрезать наждачную бумагу по размеру и положить ее на колесо.

Для установки наждачной бумаги я использую болт, на котором я сделал канавку, куда буду помещать наждачную бумагу. Поворачивая его, я могу сжать наждачную бумагу настолько, чтобы можно было заточить стамески для токарной обработки дерева. Теперь я должен разместить кондуктор, который будет поддерживать стамески.

Я установил реверсивный переключатель, который позволяет мне поворачивать вал токарного станка в обоих направлениях. Для такого вида заточки колесо должно вращаться в направлении, противоположном тому, как расположены стамески. Эта система позволяет мне затачивать практически любые токарные резцы по дереву.

Если вы хотите узнать, как сделать приспособление для заточки токарных резцов по дереву, ознакомьтесь с другой статьей.

Используя подручник, но меняя его основание, этот круг также может затачивать обычные стамески. В этом случае, поскольку я использовал очень мелкую зернистость P320, то долото вряд ли нужно потом затачивать камнем, чтобы правильно резать.

У меня также есть еще одна статья, полностью посвященная демонстрации того, как сделать этот шлифовальный круг для использования на токарном станке.



Как сделать ручку на токарном станке:

Теперь я собираюсь сделать ручку, чтобы продемонстрировать, как пользоваться токарным станком и стамесками, которые я только что заточил. Вырезав кусок оливкового дерева, я устанавливаю сделанный мной приводной центр с накидной гайкой, подручником и задней бабкой. Я отметил центр в куске оливкового дерева и поместил его на токарный станок.

Я обтачиваю его понемногу с помощью черновой выемки, пока кусок не приобретет форму цилиндра. Я удостоверяюсь, что это правильный размер, а затем выполняю все остальные процессы обработки с другими стамесками. На токарном станке я шлифую дерево и устанавливаю втулку в рукоятку.



Самодельный дисковый шлифовальный станок для токарного станка:

Я собираюсь установить дисковый шлифовальный станок слева от станка, чтобы закончить изготовление ручки. Осталось нанести немного льняного масла, и вот конечный результат (четвертое фото). Эта рукоятка идеально подойдет для рашпиля, который есть у меня в мастерской.

Давно хотел укрепить стол дисковой шлифовальной машины, так как он немного потрепан за все годы использования. Я собираюсь использовать эту возможность, чтобы приклеить к нему лист HPL с помощью контактного клея. Я также проверю угловой датчик, и все работает, как и ожидалось!



Самодельное приспособление для заточки ножей на токарном станке:

Пришло время продемонстрировать, как использовать этот токарный станок для заточки ножей. Прежде всего, мы должны снять дисковую шлифовальную машину и прикрепить колесо и приспособление для заточки ножей. Вдохновением для создания подставки для ножей я послужил знаменитая система заточки Tormek. Вы можете разместить его на приспособлении, и он идеально подходит для более безопасной и точной заточки.

Я ищу правильный угол, регулируя высоту приспособления — обычно она составляет около 20 градусов. Я активирую мотор и в этом случае колесо тоже будет крутиться в противоположную от нас сторону, чтобы не зацепить нож. Помимо этого круга с наждачной бумагой, я также сделал еще один полировальный круг из МДФ, который я использую вместе с полировальной пастой.

Если у ножа нет зубьев, можно пропустить круг с наждачной бумагой и использовать полировальный круг напрямую. Результаты работы с этой системой никогда не перестают меня впечатлять. Мои ножи никогда не были такими острыми.

Здесь вы найдете статью, которую я опубликовал несколько лет назад о том, как сделать приспособление для заточки ножей.



Самодельный ленточно-шлифовальный станок для токарного станка:

Теперь я покажу вам, как прикрепить и использовать ленточно-шлифовальный станок. Я использовал накидную гайку, чтобы соединить вал шлифовального станка с валом токарного станка. Я собираюсь снять крышку со шлифовальной машины, чтобы провести техническое обслуживание и заменить наждачную бумагу.

Шлифовальная машина имеет большое колесо для тяги и меньшее колесо для натяжения ремня и регулировки его положения. Эта шлифовальная машина идеально подходит для шлифования шпунтов там, где иначе это было бы невозможно. Как и у дисковой шлифовальной машины, у нее есть складной стол, который позволяет нам шлифовать под углом.

Если вы хотите узнать больше о том, как сделать эту ленточно-шлифовальную машину, ознакомьтесь с этой статьей.



Токарно-шлифовальный станок своими руками:

Наконец, я собираюсь установить шлифовальный станок. Я построил шлифовальный барабан, соединенный с валом токарного станка и валом ленточной шлифовальной машины. После того, как они соединены, я должен разместить наклонный стол, на который будут вставляться заготовки. Наклоняя стол, я могу регулировать расстояние между шлифовальным барабаном и самим столом.

После установки пылезащитного чехла я проведу несколько тестов. Я не очень часто использую этот инструмент, но он идеально подходит для мастерской, где нужно время от времени шлифовать небольшие детали.

У меня также есть другая статья на моем веб-сайте о том, как сделать эту шлифовальную машину для использования с токарным станком.



Токарный станок и дисковый шлифовальный станок Проекты:

Токарный станок и дисковый шлифовальный станок на форуме:

Самодельный токарный станок? – BBS 9 журнала The Home Shop Machinist & Machinist’s Workshop Magazine.0001

• org/CreativeWork”>

  ---

  #1

  Самодельный токарный станок?

  24.11.2011, 06:05

  Привет, ребята,

  Чтобы добавить к приличному списку незавершенных проектов, у меня теперь есть желание попробовать свои силы на маленьком самодельном токарном станке. Но на этот раз я хочу заполучить как можно больше чертежей токарного станка, прежде чем соберу первый кусок металлолома.

  Я уже встречал следующий материал.

  1. http://www.vintageprojects.com/lathe-milling-plans.html
  2. http://www.metalwebnews.org/mr-tools…ng%20lathe.pdf
  3. Токарный станок по металлу — постройте собственный металлообрабатывающий цех из металлолома — Gingery
  4. Сборка маленького токарного станка — LC Mason
  5. Как сделать 8-дюймовый настольный токарный станок в школьном магазине — South Bend Co
  6. Токарные работы для начинающих – RF Yates
  7. Небольшие токарные станки, изготовление и использование – Справочник Cassells «Работа»
  8. Kleindrehmaschine im Eigenbau by Juergen Eichardt

  (Судя по описанию, последняя книга самая впечатляющая. Но «Изучение немецкого, чтобы читать книгу» — это не тот проект, который я хочу добавить в список прямо сейчас) .

  Помимо вышеперечисленного, я наткнулся на множество личных сайтов, описывающих их токарные станки, но, очевидно, никаких планов.

  Может ли кто-нибудь добавить что-нибудь, что я пропустил по этому вопросу? Ваш совет по этому поводу очень ценен.

  Спасибо с наилучшими пожеланиями,

• ---

  #2

  24. 11.2011, 09:03

  Используйте переводчик Google, чтобы перевести немецкую книгу. Это, вероятно, будет достаточно близко, как только вы выучите машинный словарный запас, если вы еще этого не знаете.

• ---

  #3

  24.11.2011, 09:16

  Я, безусловно, должен восхищаться любым, кто попытался и завершил этот проект.

  У меня нет полной ссылки, но погуглите “Tony’s lathes”, там есть несколько довольно хороших работ.

• org/Comment”>

  ---

  #4

  24.11.2011, 10:34

  Самодельный токарный станок

  Спасибо за оперативные ответы.
  Да, Тони, я подумал об опции Google Translator. Но цифровая версия этой немецкой книги недоступна, а печатать ее целиком непозволительно.

  снежный человек, вы имеете в виду сайт Тони Гриффита www.lathes.co.uk?
  Да, это энциклопедия токарных станков, но, как я уже сказал, крошечный раздел о самодельных токарных станках в ней не имеет планов как таковых.
  Любая идея о таких планах?

• ---

  #5

  24. 11.2011, 10:43

  Вы рассматривали Мультимашину?

  Предполагается, что это машина, которую может построить любой, у кого есть доступ к старым автомобильным деталям. Сковороды можно найти по ссылке ниже.

  The Multimachine

• ---

  #6

  24.11.2011, 11:48

  Я думаю, что это пустая трата времени, чтобы построить токарный станок, если это просто копия доступных в настоящее время коммерческих машин. Что-то вроде этого, http://stepperhead.blogspot.com/, однако было бы интересно построить и использовать.

• org/Comment”>

  ---

  #7

  24.11.2011, 13:28

  трата времени?

  Боже, я рад, что потратил время на это. Это оказалось весьма полезным на протяжении многих лет. Конечно, я не делал несколько основных компонентов, но изготовление передней бабки из приспособления с вращающейся цангой 5C было отличным опытом обучения.

  Некоторые из старых выпусков Popular Science и Popular Mechanics (40-е и 50-е годы) содержали самодельные станки. Возможно, немного сыровато, но есть несколько интересных идей.

  гордон

  [

• ---

  #8

  24. 11.2011, 13:51

  http://www.archive.org/details/howtomakeaninch00goog

  http://concretelathe.wikispaces.com/

  http://flowxrgdotcom.files.wordpress…rret-lathe.pdf

  аллан

  Последний раз редактировалось kitno455; 24.11.2011, 14:14.

• ---

  #9

  24.11.2011, 13:59

  В старых журналах Model Engineer также есть немало полезной информации о сборке токарных станков. У меня нет точных номеров выпусков, хотя.

  Пит

• org/Comment”>

  ---

  #10

  24.11.2011, 14:33

  Модель Kleindrehmaschine im Eigenbau предназначена для сборки часового станка. Он очень похож на Unimat и подходит только для очень мелких и легких работ.

  Бесплатное программное обеспечение для расчета кругов болтов и т.п.: Щелкните здесь

• ---

  #11

  24.11.2011, 14:35

  Взгляните сюда для вдохновения: –

  http://machineshop.olin. edu/resource…mp%20Lathe.pdf

• ---

  #12

  24.11.2011, 14:36 ​​

  Первоначально отправлено ironnut

  Боже, я рад, что потратил время на это. Это оказалось весьма полезным на протяжении многих лет. Конечно, я не делал несколько основных компонентов, но изготовление передней бабки из приспособления с вращающейся цангой 5C было отличным опытом обучения.

  Некоторые из старых выпусков Popular Science и Popular Mechanics (40-е и 50-е годы) содержали самодельные станки. Возможно, немного сыровато, но есть несколько интересных идей.

  Гордон

  [

  Я сказал скопировать коммерческий токарный станок. Ваш выглядит гораздо более уникальным (редактировать: в хорошем смысле).

  Последний раз редактировалось эльфом; 24.11.2011, 14:52.

• ---

  №13

  24.11.2011, 16:58

  Единственное, что я думаю по этому поводу, это то, что это должен быть проект, сделанный только для развлечения. Если вы думаете так, вы сэкономите деньги на покупке машины, удачи в этом. Старые коммерческие машины настолько недороги в наши дни, что я бы предположил, что получить половину функций за четырехкратное время пришлось бы вдвое дороже.

  Если вы делаете это для развлечения, я бы взял самую современную коммерческую машину и уменьшил бы ее по мере необходимости. Я большой поклонник различных действующих миниатюр Hardinge, таких как токарно-револьверный станок, показанный ниже.

  http://www.mini-lathe.com/Cabin_Feve…01_Huxhold.htm

  “Я есть и всегда буду белым носком, карманным защитником, занудным инженером – рожденным согласно второму закону термодинамики, погруженным в паровые таблицы, влюбленным в диаграммы свободного тела, преобразованным Лапласом, и приводится в движение сжимаемым потоком».

Меню – Пиццерия Toppers

Комбинация Toppers

Салями, пепперони, итальянские колбаски, говяжий фарш, грибы, оливки, лук и, если хотите: болгарский перец и анчоусы.

Вегетарианская комбинация

Грибы, оливки, лук, болгарский перец, цуккини, жареный красный перец и свежие помидоры.

Комбинация топперов

Салями, пепперони, итальянские колбаски, говяжий фарш, грибы, оливки, лук, а также, по запросу: болгарский перец и анчоусы.

Вегетарианская комбинация

Грибы, оливки, лук, болгарский перец, цуккини, жареный красный перец и свежие помидоры.

Чикен Ранч Дижон

Дижонский соус Ранч с беконом по-канадски, грибами, красным луком, курицей и тертым пармезаном.

Чикен Ранч Дижон

Дижонский соус Ранч, заправленный беконом по-канадски, грибами, красным луком, курицей и тертым пармезаном.

Карнитас Чипотле

Соус Чипотле с соусом Карнитас, жареным красным перцем, оливками, красным луком, кинзой и, если хотите, свежим или начо халапеньо.

Карнитас Чипотле

Соус Чипотле с соусом Карнитас, жареным красным перцем, оливками, красным луком, кинзой и, если хотите, свежим или начо халапеньо.

Пряный чесночный итальянский

Сливочно-чесночный соус с пепперони, нарезанными горячими итальянскими колбасками, итальянскими колбасками, грибами, красным луком, свежими жареными виноградными помидорами и, если хотите, нарезанным или жареным чесноком.

Цыпленок со сливочно-чесночным соусом

Сливочно-чесночный соус с курицей, жареным красным перцем, грибами, красным луком и тертым пармезаном.

Острый чеснок по-итальянски

Сливочно-чесночный соус с пепперони, нарезанными острыми итальянскими сосисками, итальянскими сосисками, грибами, красным луком, свежими жареными виноградными помидорами и, если хотите, нарезанным или жареным чесноком.

Цыпленок со сливочно-чесночным соусом

Сливочно-чесночный соус с курицей, жареным красным перцем, грибами, красным луком и тертым пармезаном.

Наш оригинальный соус для пиццы с восхитительным сочетанием пепперони, кусочков бекона, курицы и свежих помидоров.

Цыпленок барбекю

Сладкий и слегка острый соус для барбекю с курицей, красным луком и свежей кинзой.

Гавайская жара

Сливочно-чесночный соус, бекон по-канадски, курица в соусе барбекю, кусочки бекона, красный лук, ананасы и халапеньо.

Наш оригинальный соус для пиццы с восхитительным сочетанием пепперони, кусочков бекона, курицы и свежих помидоров.

Цыпленок барбекю

Сладкий и слегка острый соус для барбекю с курицей, красным луком и свежей кинзой.

The Meatinator

Наш оригинальный соус для пиццы, бекон по-канадски, салями, пепперони, горячие нарезанные колбаски, кусочки бекона и итальянские колбаски.

Цыпленок Баффало

Сливочно-чесночный соус, сыр Чеддер и Проволоне, курица в соусе Баффало, красный лук, перец Пепперончини, кусочки бекона и жареный лук по-французски.

Острый мед

Сливочно-чесночный соус, салями, красный лук, свежий халапеньо, кусочки бекона и медовая капля.

Гавайская жара

Сливочно-чесночный соус, бекон по-канадски, курица в соусе барбекю, кусочки бекона, красный лук, ананасы и халапеньо.

The Meatinator

Наш оригинальный соус для пиццы, бекон по-канадски, салями, пепперони, горячие нарезанные колбаски, кусочки бекона и итальянские колбаски.

Цыпленок Баффало

Сливочно-чесночный соус, сыр чеддер и проволоне, курица в соусе Баффало, красный лук, перец пепперончини, кусочки бекона и жареный лук по-французски.

Острый мед

Сливочно-чесночный соус, салями, красный лук, свежий халапеньо, кусочки бекона и медовая капля.

Выберите свой соус для пиццы

Выберите свой любимый соус и приготовьте пиццу. Если не указано иное, будет использоваться оригинальный соус для пиццы. К каждой пицце можно выбрать только один вид соуса.

Original Pizza Sauce
Creamy Garlic Sauce
Dijon Sauce
Barbecue Sauce
Chipotle Sauce

Pick Your Toppings

Pepperoni
Spicy Pepperoni
Canadian Style Бекон
Свежая итальянская колбаса
Свежий говяжий фарш с приправами
Итальянская салями
Фрикадельки
Chicken
Hot Sliced ​​Italian Sausage
Carnitas (Pork)
Bacon Pieces
Chorizo ​​
Anchovy
Fresh Mushroom
Fresh Bell Pepper
Fresh Yellow Onion
Жареные помидоры с виноградом

Свежий красный лук
Свежий помидор
Свежий цуккини
Свежий базилик
Fresh Cilantro
Black Olive
Pineapple Chunks
Fresh Jalapenos
Jalapenos
Roasted Red Peppers
Pepperoncini Peppers
Chopped Garlic
Roasted Garlic Cloves
Extra Сыр
Сыр пармезан

Все наши бутерброды включают пакет чипсов Miss Vickie’s Kettle Chips.

В комплект всех наших бутербродов входит пакет чипсов Miss Vickie’s Kettle Chips.

Пряный итальянский

Салями, пепперони и ветчина со швейцарским и американским сыром. Подается с итальянской заправкой, майонезом, листьями салата и помидорами.

Нарезанная острая колбаса

Соус для пиццы, кусочки острой итальянской колбасы, лук, сладкий перец, с плавленым сыром Моцарелла.

Ветчина и швейцарский сыр

Тонко нарезанная ветчина и швейцарский сыр. Подается с майонезом, листьями салата и помидорами.

Пряный итальянский

Салями, пепперони и ветчина со швейцарским и американским сыром. Подается с итальянской заправкой, майонезом, листьями салата и помидорами.

Нарезанная острая колбаса

Соус для пиццы, кусочки острой итальянской колбасы, лук, сладкий перец, с плавленым сыром Моцарелла.

Ветчина и швейцарский сыр

Тонко нарезанная ветчина и швейцарский сыр. Подается с майонезом, листьями салата и помидорами.

Вегетарианская

Грибы, цуккини, маслины и жареный красный перец, со швейцарским сыром и пармезаном. Подается с майонезом, листьями салата, помидорами и дижонским соусом.

Вегетарианская

Грибы, цуккини, маслины и жареный красный перец, со швейцарским сыром и пармезаном. Подается с майонезом, листьями салата, помидорами и дижонским соусом.

Индейка и бекон

Нарезанная грудка индейки, хрустящий бекон и швейцарский сыр. Подается с майонезом, листьями салата и помидорами.

Фрикадельки с моцареллой

Нарезанные фрикадельки в пикантном итальянском соусе с расплавленным сыром моцарелла.

Индейка и бекон

Нарезанная грудка индейки, хрустящий бекон и швейцарский сыр. Подается с майонезом, листьями салата и помидорами.

Фрикадельки с моцареллой

Нарезанные фрикадельки в пикантном итальянском соусе с расплавленным сыром моцарелла.

Пастрами и швейцарский

Тонко нарезанная постная пастрами и швейцарский сыр. Подается с итальянской заправкой, майонезом, листьями салата и помидорами.

Жареная свинина барбекю

Нежная свинина в нашем пикантном соусе барбекю с расплавленным сыром Моцарелла.

Пастрами и швейцарский сыр

Тонко нарезанная постная пастрами и швейцарский сыр. Подается с итальянской заправкой, майонезом, листьями салата и помидорами.

Жареная свинина барбекю

Нежная свинина в нашем пикантном соусе барбекю с плавленым сыром Моцарелла.

Топперы домашнего приготовления Халапеньо Попперс свежеиспеченный (не жареный) на заказ. Свежие перцы халапеньо, фаршированные сырной начинкой, сушеной клюквой и малиновым соусом чипотле, а затем покрытые хрустящими кусочками бекона.

Наше собственное домашнее печенье на сковороде, свежеиспеченное на заказ и подаваемое горячим с шариком ванильного мороженого.
