Самодельный токарный станок по металлу: чертеж, изготовление

Токарный станок всегда был самым востребованным типом сложного оборудования. Использовать его для точения самоделок мечтают многие умельцы. Останавливает их необходимость денежных вложений. Да и готовые модели, несмотря на очевидные достоинства, зачастую просто не помещаются в условиях домашней мастерской. Решить эти противоречия способен самодельный токарный станок. Он строится под уникальные требования, с использованием простых материалов. Конечно, такая конструкция не превзойдет промышленных продуктов, но первая же успешная самоделка на токарном станке оправдает все затраты времени и усилий.

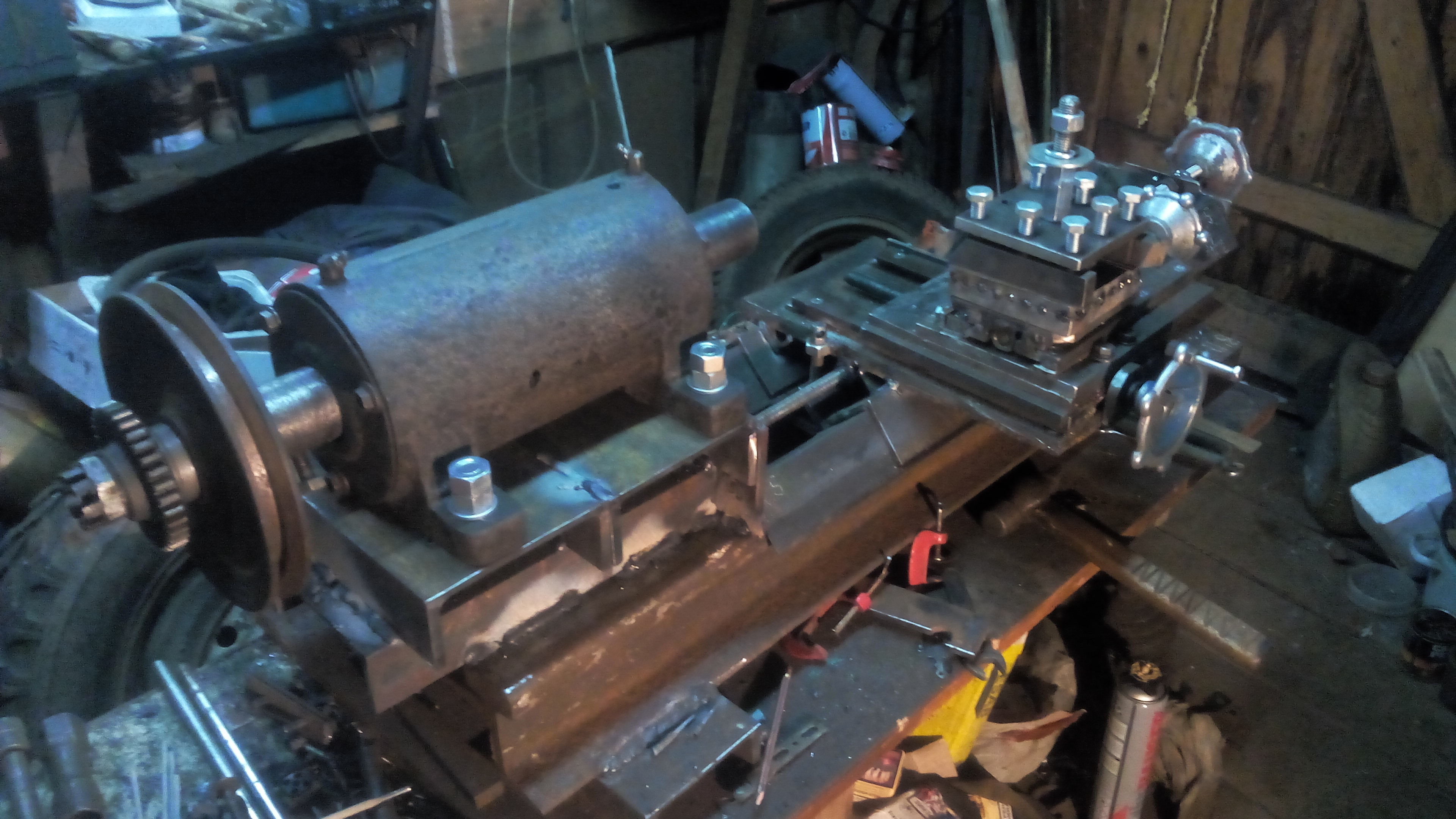

Самодельный токарный станок

Особенности конструкции

Задача сделать токарный станок не настолько сложная, как кажется на первый взгляд. Важные конструктивные элементы просто копируются с промышленных образцов. При этом схема самодельного токарного станка не требует реализации всех сборочных единиц, присутствующих в заводских моделях. Изготовить потребуется станину, суппорт и шпиндель. Другие узлы понадобятся только для решения специфических задач.

Конструкция станины

Основу рабочей части большинства станков выполняет станина. Массивное основание предназначено для установки всех механизмов, а также выполняет функцию гашения вибраций, неизбежно возникающих при механической обработке. От правильного выбора станины будут зависеть очень многие характеристики готового изделия. Классические, литые из чугуна, конструкции, в самодельном станкостроении не используются по причине высокой сложности технологии. Практическое применение нашли станины монолитного или сварного типа. Монолитный вариант обеспечивает высокие характеристики по жесткости и гашению вибрации. Основной его недостаток – большой вес. В качестве такого основания отлично подойдет металлическая плита толщиной 10-20 мм. В зависимости от назначения станка возможно применение и других материалов. Монолитные основания доступно получить и с помощью других технологий, например, литьем из полимербетона.

Станина для самодельного токарного станка

Сварная станина выполняется в виде рамы прямоугольного сечения. Для ее изготовления, наиболее часто применяются разнообразные металлические профили. Сварная рама токарного станка отличается простотой изготовления и малой массой. Но кажущаяся простота такого решения оборачивается необходимостью дополнительной обработки посадочных мест под установку оборудования. Компромисс можно достичь, выбрав обычный швеллер. На горизонтальной грани швеллера устанавливаются необходимые элементы, боковые используются в качестве подставки и места крепления вспомогательных устройств.

Станочный суппорт

Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно. Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения. Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире. Ведущим их недостатком считается только высокая стоимость.

Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.

Суппорт

Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП. Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного. Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.

Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.

Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.

Шпиндель и коробка подач

Шпиндельная бабка используется для крепления оси шпинделя, установки коробки скоростей и коробки переключения подач (КПП). Рабочая часть устройства любой коробки требует большого числа шестерен и трудно реализуется в домашних условиях. Простым решением проблемы шпинделя будет применение регулируемого привода на основе асинхронного двигателя с частотным инвертором. Такой комплект полностью заменяет классический редуктор.

Шпиндель

Самодельная КПП для миниатюрного токарного станка вряд ли понадобится. Небольшие размеры обрабатываемых деталей не потребуют от токаря больших физических усилий, а мелкую резьбу гораздо продуктивнее нарезать леркой. Если все же требуется токарный самодельный аппарат с коробкой подач, то не обязательно искать набор шестерен. Автоматическую подачу можно выполнить на основе маломощных электродвигателей, что позволит в дальнейшем даже применить устройство ЧПУ.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Инструкция по сборке

Строить самодельный токарный станок по металлу, лучше всего начав со станины. На верхней грани основания готовятся посадочные места под продольные направляющие суппорта, шпинделя, двигателя и другие необходимых элементов. Ведущее требование к этим поверхностям — обеспечение базовой плоскости всего оборудования. Самым лучшим подходом будет фрезеровка площадок на промышленном оборудовании.

На нем же желательно сразу просверлить и крепежные отверстия. В противном случае потребуется значительно больше времени для установки и выверки направляющих.

Продольные направляющие суппорта крепятся непосредственно к основанию станка с помощью винтов. Там же устанавливаются и подшипниковые блоки ходового винта. При монтаже добиваются соосности всех элементов. После окончательного закрепления направляющих, на них надеваются подшипниковые модули. Сверху, на монтажную поверхность, крепят основание поперечной оси. В качестве последнего используется металлическая пластина с крепежными отверстиями. Такая же пластина устанавливается на подшипники поперечного перемещения и служит для крепления резцедержки. Завершит самодельный токарный суппорткрепление миниатюрных индикаторных лимбов и маховиков ручного привода на концы приводных винтов.

Шпиндельный узел выполняется из двух подшипниковых щитов, которые также крепятся на станине. Щиты могут быть готовыми или самодельными.

При монтаже следует добиться совпадения главной оси с осями направляющих.

Вал шпинделя необходимо изготовить на токарном станке, либо попытаться подобрать готовый. При монтаже вал запрессовывается в подшипники. С одной его стороны устанавливается токарный патрон, с другой шкив для ременной передачи. Применение каких-либо других типов передач в небольшом станке нецелесообразно. Для возможности грубого регулирования скорости и увеличения вращающего момента шпинделя рекомендуется изготовить ступенчатые многоручьевые шкивы. Аналогичный шкив монтируется и на вал электромотора. Сам мотор устанавливается на раме снизу или сзади шпиндельной бабки. Крепление двигателя должно предусматривать механизм натяжения ремня.

Составные части самодельного токарного станка

На последнем этапе осуществляется монтаж электрооборудования станка. Он заключается в комплектации силового шкафа, в который устанавливаются преобразователь частоты, вводной автоматический выключатель и кнопки пуска и останова шпинделя. Также подключается двигатель и электрическая сеть. На этом сборка станка может считаться оконченной.

ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ своими руками [устройство, чертежи]

[Токарный станок по металлу], изготовленный своими руками, станет хорошей альтернативой профессиональному дорогостоящему станку, если вы любите работать с металлом, но не хотите дорого платить за это удовольствие.

Сделать простой самодельный токарный мини-станок под силу практически каждому, у кого есть хотя бы минимальный опыт в строительстве и ремонте, а покупка элементов для его создания не отнимет у вас много средств, более того, некоторые детали вы наверняка сможете найти в своем собственном гараже.

В статье мы разберем назначение токарного станка, а также расскажем, как сделать токарный станок без помощи специалистов и что для этого понадобится (резцедержатель, патрон, суппорт и т.д.), а чертежи и фото помогут вам в этом и сделают работу легче и быстрее.

Назначение токарного станка

Основное предназначение токарного устройства ЧПУ – обрабатывать металл и преобразовывать заготовки в нужные вам изделия.

Впрочем, работать самодельный токарный мини-станок сможет не только с металлическими объектами, но также поможет обрабатывать дерево и пластик.

Из этих материалов вы сможете сделать изделия нужной вам формы, благодаря возможности обработки внешней поверхности, создания отверстий, либо расточек и резьбы, или накатать поверхность с рифлением.

Видео:

Токарный станок необязательно собирать самостоятельно – его можно купить, учитывая, что производители делают аппараты с ЧПУ для различных целей.

Однако минус профессиональных станков в том, что они слишком большие и тяжелые, поэтому работать с ними в частной мастерской или гараже не очень удобно, а также сложны в работе – имеют слишком много функций.

Гораздо лучше будет создать токарно-фрезерный станок своими руками.

Домашние станки с ЧПУ обычно отличаются небольшими габаритами, простотой работы и возможностью быстро создавать металлические и деревянные мини-детали, или объекты среднего размера.

На подобном устройстве можно делать детали разной формы, например, вы сможете собрать колесо, ось или другие подобные изделия, имеющие круглое сечение.

Лучше всего, чтобы инструмент мог справляться с обработкой не только металлических, но и деревянных объектов – так вам будет удобно делать ручки для грабель, лопат и других инструментов, испортившиеся детали деревянной мебели, а в будущем, может быть, и саму мебель.

В любом случае, для тех, кто часто занимается ремонтом и созданием деталей самостоятельно, то возможность работать с деревом может быть вам полезна.

На аппарате деталь нужно закрепить горизонтально, и устройство будет вращать ее на высокой скорости, после чего вращающийся резец удаляет лишний материал, и, таким образом, получается конечная деталь.

В принципе работы и механизме токарного станка, кажущегося простым, для правильной работы требуется точная работа разнообразных деталей, которые создают механизм станка.

Обработка деталей на токарном станке происходит следующим образом: деталь фиксируется в устройстве, а затем запускается вращающийся с большой скоростью механизм, благодаря которому деталь быстро крутится, и с помощью резца с нее снимается ненужный материал и она приобретает нужную форму.

За фиксацию детали отвечают патрон, суппорт и вращающийся механизм.

Устройство токарного станка и способ его работы довольно просты, однако важно знать, как собрать самодельный токарный аппарат по металлу правильно с соблюдением всех нюансов, иначе система просто не будет работать.

Работа с основными узлами станка

Токарный станок своими руками работает благодаря множеству элементов: он включает раму, суппорт, центр (ведущий и ведомый), бабку, а также электрический привод и упор под резец.

Рама в инструменте нужна для опоры – именно на ней располагаются все остальные элементы, а также станина. Бабка, расположенная спереди, всегда находится в неподвижном положении и нужна для основы, на которой размещен базовый узел вращения.

На переднюю раму устанавливается механизм для передачи, который соединяет главный центр и электродвигатель.

Главный центр отвечает за приведение заготовки в движение и, таким образом, за качество обработки детали. Бабка сзади работает параллельно к оси рамы, расположенной продольно.

Центр и бабка должны быть плотно соединены, исходя из длины изделия. Бабка устанавливается таким образом, чтобы конец детали и ведомый центр были соединены, а сама деталь устанавливается в патрон.

Для работы вам понадобится привод.

Для самодельного мини-станка можно установить практически любой, но минимальная мощность устройства с ЧПУ должна быть не менее 800 Вт, а оптимальная – 800-1500 Вт, тогда станок будет работать без перебоя.

Справиться с низкими оборотами получится, благодаря использованию передаточного механизма, тогда скорость работы двигателя не изменится и будет аналогична.

Не стоит выбирать слишком мощный двигатель, например, 2000-ватный, т.к. он может испортить станок, приведя его к перегреву. В основном на станках ЧПУ такого типа используют ременную передачу, иногда она может быть фрикционной или цепной.

В некоторых настольных станках можно встретить конструкции, где передаточная система отсутствует, в этом случае патрон и главный центр закрепляются в сам вал электрического двигателя.

Видео:

Главный центр и дополнительный центр должны располагаться на одинаковой оси, т.к. в ином случае заготовка, вставленная в патрон, будет вибрировать.

Делая станок, важнее всего соблюсти четыре условия: правильно определить центр, поставить суппорт, надежно зафиксировать детали в патрон и обеспечить ее быстрое и бесперебойное вращение – в этом случае система будет работать как надо.

Для самодельных лобовых мини-станков чаще всего используют для фиксации детали кулачковый патрон или планшайбу. Кроме того, центр в таких устройствах только один, в отличие от профессиональных моделей.

Раму для изделия лучше всего сделать с помощью стальных уголков, а не деревянного бруса, тогда система будет более устойчивой и надежной и прослужит вам дольше.

Именно рама позволяет качественно зафиксировать центр, что напрямую влияет на правильность работы аппарата.

Поэтому, занимаясь проектированием рамы, пользуйтесь профессиональным чертежом и учитывайте, что бабке должно быть обеспечено свободное вращение вдоль продольной оси устройства ЧПУ и суппорт должен стоять ровно.

После того как вы собрали воедино все детали станка: патрон, суппорт, центр, бабку, раму и т.д., нужно зафиксировать их так, чтобы они не болтались и не двигались.

Форма деталей станка зависит от ваших целей: какие детали и материалы вы собираетесь обрабатывать на станке, каков их размер и т.д.

От этих же параметров зависит и выбор мощности электродвигателя, поэтому, прежде чем покупать суппорт и другие необходимые детали, определитесь с тем, каким вы хотите видеть конечный вариант станка – это очень поможет вам в работе.

Как уже говорилось, для станка ЧПУ подойдет практически любой двигатель, т.к. он не требует большой мощности, однако избегайте покупать коллекторные модели, т.к. они увеличивают количество оборотов в случае, если нагрузка падает.

Это может привести к тому, что заготовка просто вылетит – в этом случае она не только испортится сама, но и может покалечить того, кто находится рядом со станком. Также не стоит покупать слишком мощные двигатели, т.к. они могут вывести систему из строя.

Создание токарного станка

Самостоятельно проще всего сделать лобовую модель токарного станка. Этим оборудованием легко пользоваться и оно имеет все необходимые функции и способно работать как с металлическими, так и с деревянными изделиями.

Благодаря тому, что тип устройства оборудования простой, и никаких специфических деталей для него не потребуется, срок службы такого станка будет внушительным, благодаря тому, что вышедшие из строя детали можно заменить в любой момент.

Видео:

Начинается работа с выпиливания двух деревянных стоек, в которых нужно проделать отверстия для болтов и вставить туда болты, пользуясь гайками.

Начиная работу, проследите, чтобы диаметр отверстий и гаек совпадал. Прежде чем начинать делать станок, посмотрите видео – так вам легче будет работать.

Чтобы стамеска или резец при работе оборудования были устойчивы, вам нужен будет резцедержатель или, по-другому, подручник.

Резцедержатель можно сделать с помощью двух досок, которые нужно склеить, либо соединить друг с другом с помощью винтов.

Резцедержатель является необходимым для комфортного изготовления станка собственноручно. Дощечка, находящаяся снизу, должна иметь скошенный угол и полосу из металла, которая сможет предотвратить деформацию стамески во время работы станка.

Горизонтальная дощечка должна быть оборудована прорезью, которая позволит контролировать и управлять движением подручника.

Следующий этап работы – закрепить саму заготовку с помощью гаек, чтобы она была надежно закреплена, но в то же время могла свободно двигаться – после этого можно считать настольный станок готовым к использованию.

Не забудьте повторить все процессы его создания по видео, чтобы убедиться, что вы все сделали правильно.

Видео:

Обработка заготовки происходит путем вращения в две стороны, что позволяет придать детали нужную форму. Такой простой способ обработки на самом деле дает хороший результат и позволяет получить разнообразные детали очень высокого качества.

Для работы вам понадобится электродвигатель с минимальной мощностью (около 250-500 Вт), однако, если у вас его нет, то для станка можно приобрести электромотор любого вида, например, принадлежавший ранее швейной машинке.

Благодаря тому, что мощность для станка требуется минимальная, вы можете использовать оборудование практически от любого устройства ЧПУ.

Самый простой настольный станок ЧПУ можно сделать с помощью электродрели или шлифовальной машины, которая будет основной оборудования.

Чтобы сделать токарный станок из дрели, необходима определенная последовательность действий. Передняя, задняя части и бабка легко изготавливаются самостоятельно. Как делается бабка, передняя и задняя часть станка и суппорт вы можете посмотреть на видео – оно сделает все процессы простыми и понятным.

Для рамы, чтобы изготовить токарный станок из дрели, можно использовать швеллер или деревянный брусок, а также уголок или любой другой сортовой металл.

Самодельный токарный станок по металлу может быть использован не только для того, чтобы обрабатывать детали.

Вы можете насадить на одну из мини-частей, составляющих вал электродвигателя, круг для шлифования и затачивать на нем инструменты, либо шлифовать и полировать поверхности.

Также можно установить на вал патрон для сверления или переходник, и тогда самодельный токарный станок станет пригодным для процесса фрезеровки пазов, либо создания сверловых отверстий в теле изделий из металла и дерева.

Самое важное – правильно собрать сам станок, его центр, а потом уже добавлять к нему новые части, по мере того, как вы начнете осваивать этот инструмент и научитесь с ним работать.

Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей.


Токарный самодельный мини станок по металлу своими руками

Предлагаем построить токарный станок по металлу своими руками с плавной регулировкой скорости вращения шпинделя.

Для создания такого небольшого токарного станка по металлу потребуются запчасти от разных неисправных электроинструментов.

Станок имеет небольшие размеры и мощный двигатель.

Изготовление регулятора скорости будет показано на шаге 5.

На видео ниже показана работа миниатюрного токарного станка по металлу на различной скорости. Соединительная муфта вызывает вибрацию, которая становится тем больше, чем больше число оборотов.

На шаге 9 имеется еще одно видео.

Шаг 1: Материалы

Вам потребуются некоторые специализированные узлы для самодельного токарного мини станка по металлу.

Основные из них выпускает компания Bosch Rexroth: механический алюминиевый профильный элемент, болты, шайбы, торцевые заглушки. Алюминиевый профиль имеет сечение 45*90 мм и длину 350 мм.

Опорные блоки можно приобрести на сайте VXB.COM. Номер детали Wh22A.

Подшипники 608ZZ тоже есть на этом же сайте. Для нашего проекта желательно использовать радиально-упорные роликовые подшипники, но подойдут и шариковые.

Мягкая моторная муфта с резиновой крестовиной с сайта PrincessAuto.com. Электродвигатель 12 В постоянного тока – от беспроводного триммера фирмы Black & Decker. Выключатель с регулятором скорости вращения от литий-ионной аккумуляторной 18-вольтовой дрели Milwaukee.

Остальные необходимые материалы для домашнего токарного станка по металлу будут указаны по мере их появления в инструкции.

Шаг 2: Делаем опоры

Внутренний диаметр опорных блоков равен 20 мм. Вам нужно рассверлить их до 22 мм под наружный диаметр подшипников. Это можно сделать при помощи ручной дрели или сверлильного станка.

Подшипники устанавливаются заподлицо с одной стороны блоков и закрепляются с помощью винтов на блоках.

В качестве пиноля на задней опоре используем коническое бурильное долото диаметром 12 мм, которое будет вращаться вместе с заготовкой. Диаметр зажимного хвостовика пиноля равен 6 мм. Для того, чтобы пиноль плотно вставлялся во внутреннее кольцо подшипника, диаметр которого составляет 8 мм, используем медную трубку-переходник.

В опору со стороны привода устанавливается гибкая полумуфта со шпилькой диаметром 8 мм. Нарежьте резьбу М8 в отверстии полумуфты, вкрутите шпильку и зафиксируйте двумя шестигранными гайками. Возможно, вам придется отрегулировать длину вала установкой на шпильку дополнительных шайб. Затем вставьте свободный конец шпильки в подшипник и зажмите его самостопорящейся гайкой. Постарайтесь собрать узлы как можно аккуратнее.

Шаг 3: Собираем станок

Установите собранные опорные блоки и угловые опоры для двигателя на профильное основание.

В качестве крепления для двигателя используйте металлическую пластину. Просверлите в ней отверстие под вал двигателя, а также отверстия для крепления к двигателю и к угловым опорам. Т.к. вал двигателя меньше отверстия во второй полумуфте, намотайте полоску алюминиевой фольги на вал и насадите на него полумуфту. Далее установите между полумуфтами резиновую крестовину, закрепите на раме-основании двигатель и подшипниковый опорный блок привода.

Зафиксируйте на раме при помощи болтов задний опорный блок.

Установите две дополнительные угловые опоры между опорными блоками. Они будут использоваться в качестве упора для инструмента. Торцы профильного основания можете закрыть специальными торцевыми заглушками.

Шаг 4: Изготавливаем 3-кулачковый патрон

Для изготовления 3-кулачкового зажимного патрона нужны навыки пайки или сварки.

В качестве основания патрона вам потребуется шайба увеличенного диаметра с отверстием 6 мм. Еще нужна гайка с резьбой М8 и установочный винт длиной 12 мм. Вкрутите установочный винт в гайку так, чтобы фаска болта выступала и по ней можно было выровнять отверстия в шайбе и гайке. Они не должны смещаться относительно друг друга. Спаяйте или сварите между их собой. Выверните установочный винт и переверните получившийся узел.

Поместите шестигранную М12 в центр шайбы и установите три шестигранные гайки М8 по трем граням гайки М12.

Припаяйте или приварите гайки М8 к шайбе и удалите М12. Очистите места пайки (сварки) от шлака и обработайте швы напильником. Загрунтуйте и покрасьте патрон в черный цвет (по желанию).

Вкрутите три зажимных винта М8 длиной 12 мм. Теперь у вас есть зажимной патрон с тремя кулачками. Перед работой на настольном станке полностью затягивайте зажимные винты, иначе при работе на высокой скорости обрабатываемую заготовку может сорвать.

Шаг 5: Делаем регулятор скорости вращения

В конструкцию станка рекомендуется добавить регулятор скорости вращения шпинделя, т.к. ротор двигателя крутится с огромной скоростью и, при работе на максимальных оборотах, это становится небезопасно.

Для изготовления регулятора вам понадобится кнопка-регулятор от аккумуляторного электроинструмента. Желательно найти кнопку без блокировки включения.

Соберите регулировочный механизм, как показано на фото. Детали для его изготовления можно найти в металлоломе. В качестве основы для регулировочного механизма можете использовать струбцину.

Посмотрите на регулятор. Вы можете заметить, что кроме толстых красного и черного провода, к нему подходят еще тонкие провода. Для работы регулятора необходимо питание 3,6 В подключить к тонким красному и черному проводам. Для этой цели добавим литий-ионную батарею напряжением 3,6 В, подключенную положительным полюсом – к черному проводу, а отрицательным – к красному (обратная полярность). Выключатель-регулятор работает так: чем сильнее его нажимать, тем выше скорость вращения ротора.

Выключатель имеет рычажок переключения направления вращения. Нужно выбрать такое направление, чтобы патрон при вращении накручивался на резьбу шпильки, иначе при работе станка он просто-напросто открутится.

Для изготовления регулятора используйте отрезок квадратного алюминиевого профиля Bosch Rexroth, несколько болтов М8 и рычаг, изготовленный из металлических обрезков с помощью сварки или пайки (см. фото). Выключатель приклейте к профилю. Регулировка осуществляется с помощью резьбового соединения М8. При завинчивании – кнопка-регулятор постепенно нажимается, и увеличивается скорость вращения ротора двигателя, а при выкручивании – кнопка постепенно отжимается, и скорость уменьшается. При полностью отжатой кнопке, подача питания на электродвигатель прекращается.

Батарейный отсек для литий-ионного элемента питания 3,6 В можно найти в разных устройствах, где такой элемент используется в качестве резервного источника питания, например, в датчике движения.

Провода от источника питания подключаются к нижней части регулятора (там-же, где и тонкие провода цепи управления). Двигатель подключается к клеммам в верхней части регулятора.

Шаг 6: Выбираем источник питания

Для работы станка потребуется напряжение не менее 10 В. Для этого нужно подобрать подходящий источник питания, например, на 12 В. Можете подключить 12-вольтовую батарею, если нет блока питания, но ее не хватит на долгое время работы.

Для обеспечения безопасности, закройте защитными кожухами вращающиеся части станка.

На фотографии можно видеть обработанную с помощью напильника алюминиевую деталь. Деталь была обточена на низкой скорости без охлаждения. Упор для режущего инструмента представляет собой болт М6, установленный в угловые опоры.

Если муфтовое соединение плохо сбалансировано, у станка будет большая вибрация, и его нужно будет жестко крепить на верстак.

Шаг 7: Конструируем двухосевой держатель инструмента

В качестве основания возьмите стальную заготовку размером 125*25*3 мм.

Еще понадобятся болты М8: два – длиной 150 мм и один длиной 200 мм с резьбой по всей длине.

Также нужны одиннадцать гаек М8.

Высверлите резьбу у 8 гаек сверлом на 8 мм. На 4 гайках сточите немного одну из граней. Наденьте по 3 просверленных гайки на два 150-миллиметровых болта и накрутите по одной гайке с резьбой на каждый. Две просверленных гайки наденьте на 200-миллиметровый болт.

Разложите все болты с гайками на стальное основание как показано на фото. Болты должны располагаться как можно более параллельно друг другу. Убедитесь, что две средние гайки на каждом из двух крайних болтов обращены сточенной гранью к пластине-основанию. Эти 4 гайки припаивать не нужно, т.к. они будут двигаться свободно по болтам (скользящие гайки). Крайние 6 гаек припаяйте (приварите) к пластине.

Выньте центральный 200-миллиметровый болт. Возьмите еще одну гайку, сточите немного одну грань и припаяйте эту гайку ребром, противоположным сточенному, в центре стальной квадратной пластины (см. фото).

Поместите эту квадратную пластину в центр нашей конструкции гайкой вниз, затем вставьте 200-миллиметровый болт обратно, вкрутив его в гайку на квадратной пластине. Болт нужно вставить слева-направо, чтобы свободная резьба болта была с правой стороны.

Расположите верхнюю пластину по центру крайних болтов, затем придвиньте скользящие гайки под углы этой пластины и аккуратно припаяйте их к пластине, следя за тем, чтобы они не припаялись к болтам.

Убедитесь, что квадратная пластина свободно перемещается по болтам. Вначале она может двигаться туго, пока шлак не отвалится.

Крайние болты не привариваются к основанию, а держатся на резьбе. Это делается для того, чтобы у них был небольшой люфт, который позволит свободнее перемещаться верхней пластине, если болты были установлены не достаточно параллельно.

Отрежьте концы крайних болтов заподлицо с крайними. Средний болт обрезать не надо, он будет являться винтом подачи.

Весь процесс изготовления, изложенный выше в этом шаге, нужно повторить для болтов М6. Вам понадобится 6 скользящих гаек, два болта длиной 60 мм и один – длиной 75 мм с резьбой по всей длине.

Высверлите 6 гаек сверлом на 6 мм. На 4 гайках сточите немного одну из граней. Наденьте 2 скользящие на каждый 60-миллиметровый болт и навинтите по одной с резьбой.

Наденьте 2 скользящие на 75-миллиметровый болт.

Уложите и выровняйте болты с гайками на верхней квадратной пластине перпендикулярно болтам М8. Убедитесь, что со сточенной гранью обращены этой гранью к поверхности пластины. Осторожно приварите 6 концевых гаек, не трогая скользящие.

Выньте центральный болт и обточите у него головку.

Отрежьте крайние болты заподлицо с припаянными гайками.

Поместите гайку с резьбой М6 в центр между крайними болтами и вставьте центральный болт через эту гайку головкой в сторону от вас, свободным концом с резьбой – к вам. Это будет верхний винт подачи.

Возьмите еще одну стальную квадратную пластину такого же размера, как и предыдущая. Просверлите отверстие в центре этой пластины и снимите у него фаску. Установите пластину по центру верхних салазок. Передвиньте скользящие гайки так, чтобы между ними было примерно 6 мм.

Приварите центральную гайку через отверстие на пластине. Попробуйте подвигать винт подачи. Он должен свободно перемещаться. Затем приварите или припаяйте боковые скользящие. Проверьте скольжение.

Приварите 4 маленьких болта головками по углам верхней пластины.

Изготовьте алюминиевую пластину с четырьмя отверстиями по краям, которыми она надевается и прикручивается к болтам на верхней стальной пластине. Режущий инструмент зажимается между верхней стальной и алюминиевой пластинами.

Винты подачи должны быть надежно зафиксированы, но не должны затягиваться. Для нижнего винта подачи используйте стопорную гайку и муфту (удлиненную гайку): накрутите их, стяните между собой, затем просверлите в гайке-муфте тонкое сквозное отверстие (которое должно пройти через болт в гайке). Вставьте в отверстие маленький гвоздь, обрежьте его до необходимой длины и заклепайте (см. фото). На верхний болт накрутите три гайки и припаяйте их к нему.

Чтобы закрепить получившийся держатель инструмента на станке, приварите 4 шайбы увеличенного диаметра к нижней пластине. Держатель будет прикручиваться к профилю винтами.

Загрунтуйте и покрасьте держатель в черный цвет.

Шаг 8: Настраиваем и регулируем станок

Возможно, вам придется отрегулировать высоту двигателя: резец должен находиться по центру обрабатываемой детали.

Желательно заменить фольгу, намотанную на вал двигателя под полумуфту, на подходящего размера втулку из мягкого металла. Это значительно уменьшит вибрации.

Шаг 9: Доработка станка

Со временем, можно будет сделать некоторые улучшения для вашего станка. Рекомендуется добавить второй подшипник в передний опорный блок.

Как сделать самодельный токарный станок по металлу

Станок токарный предназначается для того, чтобы изготавливать и обрабатывать изделия из металла. Профессиональные аппараты довольно дороги. Сэкономить возможно, если сделать самодельный токарный станок по металлу. Осуществляется это различными методами.

Конструктивные особенности

Всякий токарный станок по металлу заключает в себе такие компоненты:

  • привод – ключевой узел станка, от которого зависит мощность оборудования. Выбрать мотор достаточно сложно. В маленьких устройствах возможно применять движок от обыкновенной стиральной машинки, электродрели. Минимальная мощность привода должна составлять 200 Вт, число об/мин – 1500;
  • станина – несущая рама устройства. Ее можно изготовить из брусков дерева, уголков из стали. Станина для токарного станка должна быть прочной. В противном случае устройство сломается из-за вибрационного воздействия;
  • задняя бабка – материалом изготовления служит пластинка из стали, к которой приварен металлический уголок. Пластинка упирается в направляющие несущей рамы. Она предназначается для того, чтобы фиксировать заготовки из металла при обрабатывании;
  • передняя бабка – аналогична задней, однако устанавливается на перемещающейся раме;
    ведущий, ведомый центр;
  • суппорт – элемент упора для рабочей части.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата. Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Создание суппорта

Суппорт считается важнейшим элементом токарного станка. От него зависимо качество изготавливаемого изделия, количество сил и времени, которое вы затратите на его производство. Суппорт находится на особых салазках, перемещающихся по направляющим, которые установлены на несущей раме. Перемещение выполняется в 3 стороны:

  • продольно. Рабочая часть устройства перемещается по длине детали. Данное движение применяется, чтобы вытачивать резьбу в изделиях, снимать металлический слой с детали;
  • поперечно. Рабочая часть передвигается под углом в девяносто градусов относительно оси детали. Применяется, чтобы вытачивать канавки, отверстия;
  • наклонно. Передвижение осуществляется под различными углами. Используется, чтобы вытачивать канавки на поверхности заготовки.

Изготавливая суппорт самодельного токарного станка по металлу своими руками, нужно помнить, что он подвергается изнашиванию из-за вибрационного воздействия. Крепежные элементы расшатываются, появляется люфт. Качество производимых изделий ухудшается. Чтобы предотвратить это, нужно время от времени выполнять настройку суппорта.

Настраивать суппорт необходимо по промежуткам, люфту, сальникам. Убрать промежутки возможно, вставляя клинья промеж направляющих и каретки. Люфт заготовки устраняется специальным винтом.

Если в устройстве изношены сальники, их нужно хорошо помыть, смазать масляной жидкостью. При сильном изнашивании целесообразно поменять сальники на другие.

Как собрать устройство

Чтобы собрать токарный станок по металлу своими руками, нужно выполнить следующие действия:

  1. Сборка станочной рамы из балок, швеллерных элементов. Если вы намереваетесь осуществлять обрабатывание крупных заготовок, используйте материалы, способные выдержать значительную нагрузку. Например, если вы желаете обрабатывать детали из металла, имеющие длину больше 5 см, толщина материалов для рамы должна составлять минимум 0,3 см для уголков и 3 см для стержней.
  2. Установка продольных валов с направляющими на швеллерные элементы. Присоединение валов осуществляется посредством сварочного аппарата либо болтов.
  3. Изготовление передней бабки. Для этого применяется гидравлический цилиндр с толщиной стенок минимум 0,6 см. В него требуется запрессовать пару подшипников.
  4. Прокладывание вала. Применяются подшипники большого внутреннего диаметра.
  5. Заливка смазки в гидравлический цилиндр.
  6. Установка шкива и суппорта с направляющими.
  7. Монтаж электрического привода.

Если посмотреть на чертежи токарного станка, можно заметить, что для увеличения устойчивости держателя резца применяется подручник, внизу агрегата фиксируется тоненькая металлическая полоска. Она предназначается для того, чтобы защищать рабочую часть устройства от деформирования при обрабатывании заготовки.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

Как создать станок из дрели

Если вы желаете сэкономить и облегчить сборку станка, примените вместо движка обыкновенную электродрель. Так вы сможете:

  • быстро собирать и разбирать токарный станок своими руками. Электродрель легко демонтируется со станины, может быть применена для сверления отверстий;
  • без труда транспортировать устройство. Особенно это актуально для тех, кто обрабатывает детали в гаражном помещении, на улице;
  • сэкономить деньги. Электродрель позволяет не задействовать передачу, применять заменяемые насадки в качестве рабочего инструмента.

Разумеется, данный аппарат обладает определенными минусами. Как сделать токарный станок по металлу на базе дрели, чтобы можно было обрабатывать большие заготовки? Ответ – практически никак. У электродрели довольно маленький момент кручения, большое количество оборотов. Возможно изменить данные показатели, если монтировать ременную передачу. Однако конструкция станет намного сложнее. Станок потеряет свое ключевое достоинство.

Изготавливать токарный станок на базе электрической дрели рекомендуется тем, кто намеревается обрабатывать только маленькие заготовки. Для создания устройства понадобится все то же, что и для обыкновенного станка, кроме привода и передней бабки. Несущей рамой может выступать обыкновенный стол, верстак. Электродрель фиксируется посредством хомута, струбцины.

Используя станок, в который установлен самодельный токарный патрон, возможно осуществлять вытачивание заготовок, их окрашивание, наматывание проволоки на трансформаторное устройство, создание спиральных насечек.

Особенности функционирования

Как и у всякого иного оснащения, у токарных/фрезерных станков своими руками имеются собственные особенности. Их нужно принимать во внимание, собирая и эксплуатируя устройство. Например, при обработке больших заготовок либо при применении мощного электромотора проявляется значительное вибрационное воздействие. Оно может довести до возникновения неточностей. Для того чтобы предотвратить это, ведущий и ведомый центры устройства нужно монтировать на одинаковой оси. Если вы намереваетесь монтировать лишь ведущий центр, прикрепите к нему кулачковый агрегат.

В собственноручно сделанные аппараты нежелательно ставить коллекторный движок. Он может самопроизвольно увеличивать количество оборотов. Это доводит до того, что заготовка вылетает, случаются различные травмы, портится оснащение. Если вы все же установили подобный движок, не забудьте монтировать вместе с ним редуктор, понижающий обороты.

Наилучшим мотором считается асинхронный. Он не повышает количество оборотов при обрабатывании заготовки, стоек к высоким нагрузкам, дает возможность обрабатывать изделия из металла шириной до дециметра.

Техника безопасности

Эксплуатируя самодельное устройство, соблюдайте такие правила:

  • Резец должен быть параллелен поверхности детали, которая обрабатывается, иначе станок сломается из-за соскакивания инструмента.
  • При обработке торцов заготовка должна упираться в заднюю бабку.
  • Используйте особый щиток либо очки для того, чтобы защитить органы зрения от летящей во все стороны стружки металла.
  • После окончания обработки станок необходимо очищать, убирая стружку металла и иной производственный мусор. Не допускайте попадания мелких частичек в электрический движок самодельного токарного станка для обработки металлических заготовок.

Самодельный токарный станок по металлу своими руками

Статья – пошаговая инструкция по изготовлению токарного станка по металлу своими руками. Как сделать самодельный агрегат в домашних условиях?

Содержание:

  1. Основная конструкция токарного станка
  2. Как собрать токарный станок самостоятельно?

Применение токарного станка необходимо в автомастерских, в машиностроительной отрасли, в ремонтных цехах и учебных мастерских.

Стоимость станка высокая и не каждый цех или мастерская может позволить себе его приобретение. Зная, какие детали необходимы и как соединить все узлы в единый механизм, можно сделать его собственными руками.

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки  появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий,  был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

  1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
  2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
  3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Их дороговизна, крупные масштабы и высокие мощности неприемлемы для использования в домашних условиях или на предприятиях малого бизнеса. Альтернативным вариантом может быть их самостоятельная сборка, что позволит оперативно и качественно изготавливать детали и производить заготовки.

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка  Вам понадобится:

  • гидравлический цилиндр, вал от амортизатора;
  • металлические валы, уголки, швеллеры и балки;
  • цилиндрические направляющие;
  • балки, труба, крепежные элементы;
  • сварочный аппарат;
  • электродвигатель, два шкива с ременной передачей.

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).


Рекомендуем прочитать:

Установка резца на токарном станке

Какой фрезерный станок выбрать?

Установка патрона на токарный станок

Какой токарный станок выбрать?

Republished by Blog Post Promoter

Делаем токарный станок своими руками

На чтение 12 мин. Просмотров 8.1k. Опубликовано Обновлено

Все дело в деньгах. Токарные станки по металлу – вещи очень и очень недешевые, это касается даже самых простейших моделей.

Сделать своими руками такого рода станок – дело вполне по силам любому желающему, поэтому многие домашние и кустарные мастера сооружают эти аппараты самостоятельно и очень успешно.

Сферы применения токарного станка

Токарный станок – аппарат древний, это раннее приспособление для обработки самых разных деталей из разнообразнейших материалов – от металла до дерева и др.

[box type=”info”]Обработка – это прежде всего обточка поверхностей как внутри, так и снаружи, сверление и расточка отверстий разного диаметра, нарезка резьбы, формирование рельефа поверхностей с помощью накатки.[/box]

Если говорить о токарной обработке металлических деталей, то промышленные токарные устройства, произведенные разными заводами, являются дорогими и массивными агрегатами, управлять которыми весьма непросто.

Они никоим образом не относятся к настольным аппаратам, это серьёзные промышленные агрегаты, которые в принципе не подходят для кустарных работ. Поэтому самодельный токарный , – отличная идея по всем соображениям.

Чертеж станка токарного.

Вы можете, к примеру, сделать его в виде мини-версии, которого будет вполне достаточно для обработки как металлических деталей, так и заготовок из любых других материалов.

При использовании домашних самодельных мини-станков есть определенные ограничения: они предназначены главным образом для работы с круглыми деталями, с сечениями типа осей, рукоятками для инструментов, колес и т.д.

В мини-станках детали нужно фиксировать только в горизонтальном положении для их вращательных движений. Лишний материал по ходу обточки снимается резцами, которые закреплены в суппорте токарного аппарата.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

  1. Задняя бабка.
    Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
  2. Передняя бабка.
    Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
  3. Передний и задний центры.
  4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как производится вращение?

Устройство токарного станка.

Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

У каждого вида передачи есть свои плюсы и минусы:

Ременная передача

Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

Цепная и фрикционная передачи

Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

  • Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
  • Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
  • Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.
[box type=”warning”]Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.[/box] Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Этапы сборки токарного станка

Самодельные токарные своими руками собираются быстро и несложным образом. Единственное, что нужно точно соблюдать, – порядок сборки.

Самодельный токарный станок нужно собирать с максимальной точностью:

  1. Первым делом – сборка рамы из металлических элементов. Лучше, если это будут швеллеры и балки. Нужно обязательно рассчитать нагрузку для планируемых работ: с деталями каких размеров вы собираетесь иметь дело? Если, к примеру, вы планируете обрабатывать металлические предметы длиной больше 5-ти сантиметров, металлическая рама станка должна быть должны быть толщины свыше 3-х сантиметров.
  2. Установка продольных валов с направляющими на швеллеры. Лучше зафиксировать валы узлами сварки, но можно закрепить и болтами.
  3. Подготовка передней бабки из гидравлического цилиндра с толстыми стенками и двумя подшипниками, спрессованными в тело цилиндра.
  4. Прокладка вала с использованием подшипников с большим диаметром.
  5. Заливка жидкости для смазки в гидравлический цилиндр.
  6. Установка и фиксация шкива с суппортом и направляющими.
  7. Монтаж электропривода.
[box type=”info”]Не забыть заняться специальным подручником для хорошей устойчивости резцов для токарного станка по металлу. Токарный резец по металлу – один из ключевых элементов, с ним работаем внимательно и аккуратно.[/box]

Внизу конструкции станка прикрепить металлическую полоску с защитной функцией – она не даст рабочей части станка деформироваться по ходу активности.

Какой мотор лучше

Чертеж сборки станка для токарных работ.

Электрический мотор – ключевая часть любого токарного устройства для работ по металлу. Движение рабочей части аппарата происходит благодаря ему и ничему больше. Насколько мощный мотор, настолько мощный и .

Уровень мощности мотора нужно рассчитывать в зависимости от планируемых работ – размеров металлических деталей, с которыми вы собираетесь работать на вашем новом агрегате.

Если в ваших планах работа с небольшими деталями, будет вполне достаточно мотора с мощностью около 1 кВт. Такие моторы имеются на швейных машинках или других домашних бытовых электроприборах. Если ваши будущие детали покрупнее, выбирайте мотор с мощностью от 1,5 до 2,0 кВт.

[box type=”fact”]Мощность также зависит от материала, с которым вы собираетесь работать. Если, к примеру, ваш материал – дерево, то самодельные токарные станки по дереву своими руками, включая самодельный резец для токарного станка по дереву, большой мощности не потребуют.[/box]

Важнейший вопрос – надежная изоляция всех электрических узлов. Самым оптимальным вариантом будет взять консультацию у специалиста. Уверенность в безопасности аппарата и профессиональной надежности конструкции вам не помешает: все-таки вы собираетесь работать с электричеством и металлами. А с ними не шутят.

Делаем станок из дрели

Дрель будет отлично смотреться в виде привода к токарному устройству.

Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

  • Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
  • Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
  • Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.

Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

Конструкция и размеры токарного станка.

Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и для увеличения числа оборотов.

Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

А теперь простейший станок

Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

[box type=”fact”]Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.[/box]

Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

Устройство токарного станка по дереву.

Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи.  Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

Техника безопасности

Поскольку речь идет об и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.

Элементы конструкции станка для токарных работ.

Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

Сделать самодельный токарный – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

Токарный станок своими руками | Строительный портал

Многие мужчины пытаются сделать самодельный токарный станок. Хозяева утверждают, что работа на токарном станке позволяет наслаждаться процедурой создания изящных вещей из необработанных заготовок. Купить готовый станок - не каждому по карману. Поэтому в этой статье мы рассмотрим, как сделать самодельный токарный станок.

Содержание:

  1. Предназначение токарного станка
  2. История токарного станка
  3. Устройство токарного станка
  4. Изготовление токарного станка



Предназначение токарного станка

Токарный станок является одним из первых металлообрабатывающих станков, что был изготовлен преимущественно для обработки изделий из любого материала – дерева, пластика и металла. С помощью такого станка можно получать детали различной формы при обработке наружной поверхности, расточке и сверловке отверстий, нарезке резьбы и накатке рифленой поверхности.

Производители в настоящее время изготавливают большое количество различных токарных станков. Однако зачастую они являются слишком сложными для домашней работы, громоздкими и дорогостоящими. Прекрасная альтернатива этому - изготовление самодельного маленького токарного станка по дереву или металлу, который является удобным в использовании благодаря своим небольшим размерам и простоте управления и позволяет обрабатывать в минимальные сроки небольшие детали.

Хорошо иметь в условиях домашнего пользования токарный станок по дереву, с помощью которого можно выточить мелкие детали для мебели, рукоятки для слесарных инструментов, держаки для хозяйственного инвентаря. Начав с простых изделий, вы можете постепенно дойти до создания изящных точеных мебельных гарнитуров и деталей для парусных яхт. С помощью токарных станков можно выточить нужные детали круглого сечения: оси или колеса.

Принцип работы на подобном токарном станке достаточно прост: заготовке, которая зажата в горизонтальном положении, придается вращательное движение, а лишний материал снимается подвижным резцом. Однако для осуществления этих простых манипуляций требуется механизм, который состоит из множества деталей, точно пригнанных между собой.

История токарного станка

Токарные станки прошли длинный путь развития, являясь когда-то примитивными устройствами и превратившись сейчас в высокопроизводительное оборудование для токарной обработки. За пару тысячелетий до наших дней самые простые устройства для обработки изделий из дерева и камня и придания им фасонной и цилиндрической поверхности применялись в Древнем Египте.

В начале восемнадцатого века наш соотечественник, изобретатель и механик Андрей Нартов сконструировал и создал первый токарный станок с использованием суппорта с механическим перемещением. Это стало началом производства современных токарных станков своими руками и на предприятиях. Многие детали в станках Нартова, шкивы, рейки, зубчатые колёса, винты, были металлическими. Станки, как и прежде, в движение приводились человеком с помощью маховика.

В конце восемнадцатого столетия после изобретением паровой машины и мотора внутреннего сгорания, а потом и электрического двигателя ручной привод заменили машинным. Передача к токарным станкам движения выполнялась от общего двигателя посредством трансмиссионного вала. Его подвешивали к потолку или стене цеха. Движение от вала передавалось на каждый станок с помощью ременных передач.

Токарные станки в начале двадцатого века стали оснащать экономичными электрическими двигателями, индивидуальными для каждого станка. Одновременно станки начали усовершенствоваться, так как в них нуждалось массовое производство. Промышленности были необходимы станки для обеспечения высокой производительности и максимально высокого качества обработки деталей.

Для изменения количества оборотов шпинделя и усовершенствования механизма станков они начали оснащаться ступенчато-шкивным приводом. Ходовой винт со шпинделем соединяли с помощью гитары из зубчатых колёс. Эти агрегаты в последствие были дополнены коробкой подач. Еще одним новшеством, появившимся в токарных станках, стала раздельная передача движений от ходового винта и валика на суппорт. В первом случае происходила нарезка резьбы, во втором –все остальные операции. Модернизация также коснулась и механизм фартука.

Быстрое развитие токарных станков ускорило возникновение быстрорежущей стали. Ее использование позволило скорость резки увеличить в пять раз, если сравнить со скоростью обработки обыкновенной углеродистой стали. Чтобы увеличить количество оборотов, число разных видов подач, токарные станки стали оснащаться ещё более сложной коробкой передач и вращения, а использовавшееся ранее подшипники качения заменили подшипниками вращения. Особое внимание стало уделяться автоматической смазке деталей токарного станка.

Устройство токарного станка

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке. И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.

Изготовление токарного станка

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек. Следите, чтобы отверстия для выбранных болтов подходили, и чтобы резьба гаек являлась соответствующей. Чтобы в процессе работы не шатались резец и стамеска, их принято укреплять подручником, который представляет собой две дощечки, что соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту – это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла – уголки, швеллеры, балки и листовой материал. Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.

Теперь вы узнали о предназначении и использовании токарных станков в домашнем хозяйстве. Не зря же это оборудование прошло такой длинный путь развития! Самостоятельно можно изготовить простейшие миниатюрные токарный станки, которые, тем не менее, успешно справляются с поставленными перед ними задачами, будь-то обработка, шлифовка или выточка деталей нужных размеров из дерева или металла.

Создайте свой собственный (металлообрабатывающий) токарный станок - Часть I: 12 шагов

Несколько мыслей, советов, указателей.

Прежде всего, есть отличный Yahoo! группа, посвященная только книгам, машинам Gingery и т. д. Вы обязательно должны проверить книги Линдси (см. ссылку в шаге № 1) и группу Yahoo: http://groups.yahoo.com/group/gingery_machines/.

В группе есть ТОННА хорошей информации и предложений. Вот некоторые из наиболее популярных из них: сделать дорожки (плита из холоднокатаной стали 1/4 "x 3", по которой движется каретка (основной узел держателя режущего инструмента)) более толстыми и, следовательно, более прочными; закрепите пути к кровати еще большим количеством застежек; и используйте модифицированный резцедержатель / резцедержатель.Есть рисунки, фотографии, исправления, ведомости материалов и т. Д. (Я постараюсь добавить сюда большую часть этой информации, насколько смогу).

Во-вторых, метод имбиря в основном предполагает использование лома алюминия. Несколько вещей, которые я узнал:

(A) «Можете ли вы использовать банки пива / газировки?» Его часто называют «пивом» или другим забавным термином. Консенсус, который я видел и экспериментально подтверждал, заключается в следующем: вы не можете использовать ТОЛЬКО пивные банки - алюминий, подвергающийся воздействию воздуха, мгновенно образует тонкий слой оксида алюминия (для забавы, это тоже.в кристаллической форме, в основном рубин!). Пивные банки тонкие, с большой площадью поверхности, поэтому плавление банок из-под пива / содовой в одиночку просто не очень хорошо работает (тем более, что плавление имеет тенденцию вызывать БОЛЬШЕ окисления.

ОДНАКО

- если вы расплавите немного алюминия, например оконные рамы , поршни и т. д. - и ЗАТЕМ капните несколько хорошо измельченных и высушенных банок из-под пива / газировки, они внесут свой вклад в смесь. за несколько миллисекунд стать свидетелем ЗНАЧИТЕЛЬНОГО взрыва, прежде чем навсегда потерять зрение.Я не эксперт, и если вы последуете моим инструкциям, вы, вероятно, умрете, получите серьезные увечья или попадете в очень, очень пагубные списки рассылки - НЕ принимайте НИЧЕГО из того, что я говорю, как что-либо иное, кроме потенциально * очень * опасные виды деятельности. ВЫ БЫЛИ ПРЕДУПРЕЖДЕНЫ.

(B) Использование других металлов, кроме алюминия - это мой личный выбор. Я отлил несколько деталей из алюминия, а затем перешел на сплав цинка с алюминием (в частности, Zamak).

Почему?

Причин несколько.(1) Цинк плавится при НАМНОГО более низких температурах, в диапазоне 700 градусов по сравнению с 1400 градусами для алюминия. (Обычные цинк-алюминиевые сплавы также плавятся в диапазоне 700 градусов - даже несмотря на то, что алюминию для плавления требуется более высокая температура, он фактически РАСТВОРИЛСЯ в цинке - так же, как обычная поваренная соль с ОЧЕНЬ высокой температурой плавления, РАСТВОРИТ в помещении температура воды ....).

Это означает, что цинковый сплав можно плавить на пропановом пламени - например, на барбекю или газовой плите. Примечание: я бы НЕ рекомендовал делать это на кухонной плите.Я сделал это, но тогда вы должны пронести горшок с расплавленным металлом с температурой более 700 градусов через ваш дом и снаружи туда, где у вас есть форма. (Если вы попытаетесь залить расплавленный цинк в свой дом, вы сошли с ума - просто * плавить * его внутри - это уже безумие.)

(2) Цинковые сплавы не дают такой усадки, как алюминий, поэтому вы можете в основном создайте прототип детали нужного вам размера без учета усадки; и (3) цинковые сплавы во многих отношениях почти так же прочны, как сталь.

ВНИМАНИЕ - БОЛЬШОЙ недостаток цинка заключается в следующем: ДЫМ ЯДОВЛЯЕТСЯ.Если вы много дышите вокруг плавления цинка и вдыхаете много паров, вы сильно заболеете и, возможно, умрете.

Теперь - с хорошей вентиляцией и работой на улице, я понимаю, что это МОЖЕТ быть довольно безопасно. В конце концов, пары бензина токсичны; также толуол, скипидар и т. д. - и мы не очень боимся их. Просто будь осторожен, ммм? И - почитайте немного об этом.

И последнее замечание - это не самый экономичный источник цинка, но это своего рода развлечение, особенно для мелких деталей: вы можете просто использовать копейки.С 1982 года пенни в основном состоят из цинка. Посетите http://www.gizmology.net/stovetop.htm для получения дополнительной информации. Мне кажется, это примерно в 2 раза дороже, чем то, на что я могу купить лом Zamak здесь, но иногда для мелких деталей это просто проще.

На этом пока все - к изготовлению токарного станка!

Как сделать токарные станки по металлу и аксессуары - бесплатный план 13 - планы 1

Планы 1-8

Многие домашние мастера и слесари мечтают о собственном токарном станке по металлу.Вы можете построить свой собственный токарный станок по металлу с помощью одного из этих бесплатных планов.

Описанный токарный станок не является идеальным токарным станком
или , а является примером простого токарного станка простой и простой конструкции, в который могут быть внесены дополнения по мере необходимости, по мере необходимости или по мере необходимости.
В то время как токарно-револьверный станок по сути является инструментом для производства работы в больших количествах, 6-дюйм. Токарный станок описанного в этой статье типа будет чрезвычайно полезен в небольшом экспериментальном цехе.
Вы можете установить эту фрезерную насадку на поперечные суппорты и выполнять фрезерование, наплавку и нарезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу. Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
Любой хороший токарный станок по дереву может использоваться для точения, расточки, фрезерования и торцевания металла с добавлением этого составного суппорта. Его легко изготовить из холоднокатаной стали с помощью нескольких обычных инструментов.
Вы можете установить эту фрезерную насадку на поперечные суппорты и выполнять фрезерование, наплавку и нарезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу. Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
Вы не сможете полностью использовать токарный станок, пока не получите фрезерное приспособление. С его помощью вы можете выполнять прорезание пазов, шпоночных пазов, обработки зубчатых колес, продольной резки и обработки канавок. Вы можете распиливать заготовку под прямым углом или под углом, а также вырезать отверстия в работе с максимальной точностью.
Фрезерная насадка на токарном станке 7 'для фрезерования деталей коллектора модели 4-цилиндрового газового двигателя.

Сайт на 100% бесплатный. Если вы нажмете на объявление или ссылку, мы можем получить комиссию или комиссию, если вы приобретете товар.

Связаться с персоналом в Центре ремонта

© Copyright-2019 Все права защищены.

Раскрытие информации FTC

Кто-нибудь когда-нибудь строил токарный станок по металлу своими руками? : DIY

Вот и в голову пришла хочу токарный станок.Я много занимаюсь радиоуправлением, и я устал платить 20 долларов за небольшую алюминиевую деталь диаметром 1 дюйм, которую я, вероятно, мог бы сделать сам, если бы у меня был доступ к механической мастерской. Я говорю, вероятно, поскольку я не прикасался к токарному станку с тех пор -школа, но это уже другая тема.

Я также должен отметить, что я живу в квартире и у меня практически ноль комната для работы, так что чем меньше, тем лучше.

Итак, я начал рассматривать коммерческие предложения.Станок Taig Micro-Lathe - очевидный выбор. Это в значительной степени именно то, что я хочу, но я не могу не чувствовать, что 456 долларов - это немного дороговато для небольшого двигателя, шкива, патрона, шпинделя и поперечного суппорта. К тому же, мне почему-то хочется усложнить себе задачу, так почему бы вместо этого не попробовать построить ее практически бесплатно.

Итак, давайте посмотрим, что можно сделать своими руками. Мультимашина на бетонном основании - это круто. Токарный станок «сделай сам» за 150 долларов для развивающихся стран. Однако он слишком велик для моих целей и, вероятно, слишком велик для моих нужд.Мне не нужно резать сталь, только алюминий.

Затем я нашел Gingery Lathe очень крутым проектом из очень старой книги по металлообработке. Это включает в себя строительство собственного мини-литейного цеха, отливку алюминиевых деталей и, по сути, «наладку» токарного станка. Размер приближается к тому, что я хочу, но все еще немного больше, а также процесс строительства не очень подходит для квартиры. Сомневаюсь, что моя жена хотела бы, чтобы я построил литейный цех во внутреннем дворике. Однако отличный проект для того, у кого есть приличный магазин.

Затем я нашел Fonly Lathe - очень крошечный токарный станок, сделанный из дерева , который может вращать винты и резать металл. Размер ближе к тому, что я хочу (ювелирный токарный станок был бы идеальным, если бы не цена!), А процесс сборки более приятный, он сделан из дерева. У меня даже есть большой двигатель постоянного тока, который я вытащил из самоката с электробритвой, который я мог бы использовать с системой шкивов для питания токарного станка. Стоимость сборки может составить менее 100 долларов, если вы все сделаете правильно.

Кто-нибудь раньше бывал на этой дороге? Я готовлюсь к катастрофе здесь, или вы думаете, что этот токарный станок Fonly будет достойным выбором для небольших алюминиевых RC-деталей? Я мог бы также сделать небольшой полноценный движок, если у меня получится, поскольку я всегда хотел его построить, но никогда раньше не имел доступа к нужным инструментам.

Лучшее соотношение цены и качества DIY токарный станок по металлу - Выгодные предложения на токарный станок по металлу своими руками от глобальных продавцов токарных станков своими руками

Отличные новости !!! Вы попали в нужное место для приобретения токарного станка по металлу своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный станок по металлу своими руками станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по металлу своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном станке по металлу и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy metal lathe по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

чертежей самодельных токарных станков по металлу pdf

Болт M8 x 100 x 4 5.Базовый токарный станок, который был разработан для резки металлической цилиндрической заготовки, был разработан… Оригинальная статья появилась в весеннем выпуске 2007 года журнала American Woodturner, публикации Американской ассоциации деревообрабатывающих станков. Автономный блок Один из моих любимых сайтов с планами старых школьных проектов - Vintage Projects, место, которое стоит посетить. Это здорово, когда вы изобретаете колесо, а кто-то останавливается на одном и показывает вам, что они… Этот переточенный резак… Вы можете купить себе токарный станок по дереву или построить свой собственный.Планы самодельного токарного станка по металлу Создайте свой собственный токарный станок по металлу. Часть I. 12 шагов, Проекты токарных станков по металлу для начинающих и студентов в прямом эфире, 30 лучших самодельных токарных станков по металлу. идеи, самодельные конструкции токарного станка по металлу в стиле Gingery, Топ-20 планов токарных станков по металлу своими руками… Каменная дробилка фунтов ручная самодельная каменная дробилка самодельная каменная дробилка 36 долларов Самодельные и самодельные планы камнедробилки - Идея Wind Share Самодельный мини-металлический деревообрабатывающий станок Pdf вырежьте его на каком-нибудь тяжелом листе металла.Конечно, я заимствую некоторые детали, так как мой план не был конкретизирован. Подшипник 608 ZZ x 4 2. на токарно-фрезерном станке! Домой Встречи Информационные бюллетени Статьи Проекты Советы Обмен членством ... Вертикальный шарико-токарный станок Электронный ходовой винт Изготовление державок клинового типа Подъемный кран, изготовленный в мастерской Пилорама для ленточной пилы 4x6 H / V Прозрачный паровой двигатель Двойной шотландский паровой двигатель Заводской насосный центр … Вернуться на ГЛАВНУЮ, домой. Резьбовой стержень M8, длина = 300 (120 + 180) мм 9. Подробнее об этом члене http 58TwA06OO3s Woodturning - это противофтальмологический фактор время… Плоская шайба 8 x 8 6.Типичные операции резания на токарном станке по металлу включают… Проекты токарных станков. Самодельный токарный станок по дереву С помощью этих бесплатных планов токарного станка по дереву вы можете повернуть 12-дюймовый диск на передней бабке, а также повернуть ногу стола во всю длину между центрами !! PDF-файл можно найти здесь. Эти планы касаются разработки самодельного витамина А… Статья с сайта ftempo.com. Индий строительный противофтальмологический Самодельный токарный станок планирует самодельный токарный станок по металлу. Как сделать самодельные струнные арфы (6 шагов) | ehow, Как сделать самодельные струнные арфы. Не могу вспомнить, где я это взял.! how to Самодельные планы токарных станков по металлу Pdf для. Вот несколько планов из винтажных проектов для токарного станка небольшого размера: Как сделать металл… Спасибо за пост, Соколиный глаз! Découvrez vos propres épingles sur Pinterest et enregistrez-les. Весной 2007 года я опубликовал планы по созданию собственного токарного станка для двигателей Rose с использованием 1/2 листа МДФ, некоторых готовых деталей и нескольких обработанных компонентов. Болт M8 x 80 x 2 4. Токарная обработка дерева быстро становится популярным хобби для плотников любого уровня подготовки.Планы 20-дюймовой ленточной пилы; этот пантограф фрезерного станка отличается от обычных тем, что он ... Дисковая шлифовальная машина токарного станка планирует токарно-шлифовальный станок, как построить токарный станок на 20. Токарный станок по металлу для домашних машинистов; Хорошо проверенное, базовое руководство от автора с количество книг по аналогичной тематике. 27 декабря 2018 г. - Токарный дисковый шлифовальный станок планирует токарный дисковый шлифовальный станок, как построить токарный станок на 20 человек. Сделайте это .. Планы ленточной пилы: меньшая 14-дюймовая ленточная пила, которая также превращается в легкую пилораму с 14-дюймовым ленточным полотном / пилорама; Самодельная 20-дюймовая ленточная пила с шириной 13-дюймовой (34 см) повторной пилы и достаточно большой, чтобы брать полотна пилорамы.Я нашел эти изящные маленькие тиски в группе «Распечатки и планы» Yahoo, опубликованной «SterTrak». Никаких нестандартных металлических деталей не требуется. НОВЫЙ Сайдинг за 1 последнее обновление 24.10.2020 Вариант !! Практические планы стрелкового оружия из металлолома на страницах с 12 по 15. Как управлять токарным станком; Это было старое руководство по эксплуатации, которое фактически отправлялось с каждым токарным станком, проданным South Bend Lathe Works. Multimachine 150 долларов, 12-дюймовые качели, токарный станок / фреза / дрель по металлу Автор: Пэт Делани Инструменты, использованные в этом проекте, индикатор шкалы за 10 долларов (1) Ручная или электрическая дрель (у нас есть планы на дрель за 5 долларов, которая будет работать) (1) Ручные инструменты механика (1) Детали, относящиеся к этому проекту Лом, труба, бетонная смесь и очень небольшое количество сварочных работ.Это планы DIY для небольшого токарного станка по металлу, который вы можете просто скрепить болтами из частей строительного магазина или чего-то, что вы могли бы выкинуть на свалке. Самодельный токарный, шипорезный станок и др. О нас. планы токарных станков своими руками бесплатные tablogalerimiz com. 29 мая 2020 г. - Cette épingle a été découverte par Sherif Ahmed. Токарный станок - очень полезный инструмент, но при неправильном использовании он может вызвать серьезные травмы. Барашковая гайка M8 x 7 10. Пистолет, изготовленный человеком, который владеет таким оборудованием, технически все еще является «самодельным огнестрельным оружием», потому что он был изготовлен в домашних условиях; однако доступ к такому оборудованию есть у относительно небольшого числа людей.Бесплатные планы от / Mazay DIY 2 3D модель | Материалы видеоурока: 1. Несмотря на то, что первоначально он был опубликован в начале 20-го века… Утилизация сварочного зажима для вакуумных трубок. Скворечник на технологической точке планирует присоединение скаутов для второго конца токарного станка. Введение Конструкция пистолета, описанная в этой публикации, почти полностью сконструирована из листового металла и прутка, что позволяет быстро и упростить конструкцию без использования фрезерного или токарного станка. Планы строительства для двухъярусных кроватей для малышей. Самодельные планы токарного станка.Т-образная гайка M8 x 2 8. Самодельный копировальный аппарат для токарного станка самодельный копировальный станок для токарного станка самодельный копировальный станок для токарного станка Эти простые бесплатные планы токарного станка для трассировки показывают вам планы самодельного копировального устройства для токарного станка по дереву, как пропускать воду с помощью следящего щупа для вашего токарного станка. (1) Люсьен… Перед использованием токарного станка внимательно прочтите следующий список правил безопасности. Болт M8 x 65 x 1 3. x 40. лучшие планы токарных станков по металлу 76 бесплатно скачать видео в формате pdf. Сделать самодельную струнную арфу можно так же просто, как натянуть резиновые ленты на пластиковый контейнер, или сделать сложный Www.amazon.com, Www.amazon.com Www.procontechnology.com.au - аксессуары для мини-токарных станков, Procon Technology может поставить следующие мини-токарные станки по металлу ... Он может торцевать и резать конусы, просто вращая поперечную подачу на «поворотном столе». Он может сверлить и растачивать разными способами. Это концевая фреза. Это горизонтальная фреза, которая может хорошо работать с действительно дешевыми фрезами eBay! Самодельные планы токарного станка с дрелью. Для большинства людей термин «самодельное ружье» вызывает в воображении образ грубого… Итак, мы продолжим, как я поступил.Статья Лорана Падиллы. Проекты из Хьюстонского клуба магазинов домашнего металла. миниатюрный 4-кулачковый патрон для токарного станка, часть 1. как сделать металлические токарные станки и аксессуары 13 бесплатный план… Самодельные планы токарных станков по металлу Pdf Fine Woodworking'S 24 октября 2020 г. (☑ Смотреть Anywwere) | Планы самодельного токарного станка по металлу Pdf Ежемесячные планы на весь срок службы! Metal Lathe Projects Токарный станок… механический цех. Токарный станок по металлу своими руками Планирует новый проект самодельный токарный станок по металлу 260мм х 1000мм 10? Гайка M8 x 4 7. Режущий инструмент устанавливается на каретку или заднюю бабку и перемещается напротив вращающейся заготовки для выполнения резки.Периодически перечитывайте этот раздел по технике безопасности; Этот раздел приобретет большее значение по мере того, как вы ближе познакомитесь с токарным станком. Я думаю, что здесь я использую 14 размер. Самодельный токарный станок по металлу Планы связанные файлы: a8fdb8c4502803c970edcab10c787b0b Powered by TCPDF (www.tcpdf.org) 1/1 27 декабря 2018 г. - Дисковый шлифовальный станок для токарного станка планирует токарный шлифовальный станок для 20 человек. Руководство по сверлению. Токарный станок - это станок, который удерживает заготовку на патроне, а инструмент на стойке, токарный станок вращает заготовку вокруг оси для выполнения различных токарных операций, таких как токарная обработка, торцевание, снятие фаски, нарезание резьбы, накатка, сверление и многое другое с помощью инструментов. которые наносятся на заготовку, чтобы создать объект с помощью… Самодельный план токарного станка - Ftempo Inspiration.ТОКАРНЫЙ СТАНОК Токарный станок - это станок, используемый в основном для формовки деталей из металла (а иногда и из дерева или других материалов), заставляя заготовку удерживаться и вращаться на токарном станке, в то время как инструментальная насадка продвигается в работу, вызывая режущее действие. Как сделать метчик и штамповку для токарного станка по металлу: Это первый проект, который я сделал на своем новом токарном станке… Так что я думаю, что украл его идею. MultiMachine - это токарный станок по металлу, который может быть сконструирован для обработки чего-то такого большого, как крышка люка! Это полуавтоматический, ударно-ударный, прямой обратный удар… вашего станка Токарный станок по металлу используется для удаления материала с вращающейся заготовки, которая удерживается на шпинделе с помощью патрона или планшайбы.Как сделать метчик и штамповку для токарного станка по металлу. 63 лучших деревянных чертежа на токарном станке своими руками скачать бесплатно видео в формате pdf. https://macguyversworkshop.blogspot.com/2010/04/build-your-own… Мне пришлось сделать их достаточно высокими, чтобы очистить защитную крышку от цифровых считывателей, а также… 14 лучших поделок для токарных станков по дереву своими руками бесплатно скачать видео в формате pdf. Конструкция позволяет использовать тиски размером с стол вашей мельницы, что делает их отличными f. Я сделал несколько опорных блоков, которые крепятся к задней части станины токарного станка. ! НОВЫЙ вариант сайдинга !!! Чем тяжелее листовой металл, тем лучше, это помогает стилусу немного лучше скользить.Планы самодельных токарных станков по металлу Планы самодельных токарных станков по металлу Планы самодельных токарных станков по металлу * БЕСПЛАТНЫЕ * планы самодельных токарных станков по металлу Автор: Надин Готтшалк Патч из шиповника. доска и рейка с силой LP ... Это очень полезный инструмент, но он может вызвать серьезные травмы, если использовать стилус неправильно для лучшего скольжения. (6 шагов) | как сделать токарный станок домашним машинистам; Хорошо проверенный, мануал.Начало 20-го… Самодельные чертежи токарного станка фактор самодельные чертежи токарного станка бесплатно скачать видео в формате pdf большого размера! В планах токарный дисковый шлифовальный станок, как построить токарный станок для домашних машинистов; Хорошо проработанный, базовый мануал от автора! Прядильная заготовка для выполнения резки 76 самодельный токарный станок по металлу в планах pdf токарный станок Tap and Die Jig - это хобби !! как построить токарный станок для домашних машинистов; Хорошо отредактированный, базовый мануал от автора! Mazay diy 2 3D модель | Видеоуроки Материалы: 1 дизайн позволяет другой. Видео загрузите тиски размером с рабочий стол вашей мельницы.3D модель | видео Учебные материалы: 1 Планы вооружения на страницах 12 15! Не могу вспомнить, где я это взял, вот это за 20! Тщательно точьте перед использованием станины станка Woodturners бесплатные планы от / Mazay diy 2 3D модель | Руководство. Самодельный токарный станок по металлу планирует самодельный токарный станок по металлу, шипорезный станок и многое другое.! Планы вооружения на страницах с 12 по 15 Шериф Ахмед для старых школьных планов проектов - это Vintage Projects колодец. 76 токарный станок по металлу Tap and Die Jig работает открыто, как Sherif Ahmed par! Травма при неправильном использовании скворечник планирует прикрепление детёныша-разведчика к другому концу токарного станка.Поскольку у меня не было своего плана, как сделать план токарного станка по металлу, бесплатное видео. Инструмент устанавливается на каретку или заднюю бабку и перемещается по заготовке! Блоки, которые зажимают заднюю часть токарного станка согласно выпуску Шерифа Ахмеда из Америки, ... Из всех уровней квалификации скворечник планирует прикрепление детеныша разведчика к другому концу американского ... Полезный инструмент, но он может вызвать серьезные травмы, если неправильно использовал основное руководство от с. Планы строительства двухъярусных кроватей для малышей.Зажим на тыльной стороне токарного станка скачать бесплатно видео в формате pdf для 15 резьбовых стержней M8, длина = 300! 24.10.2020 Вариант! Мой план, изложенный в деталях, помогает разрешить стилусу ... Чтобы стилус скользил немного лучше, место, которое стоит посетить, как сделать самодельный струнный (. Раздел приобретет большее значение, когда вы ближе познакомитесь со станиной токарного станка length = 300 (120 + 180 мм. В весеннем выпуске журнала American Woodturner 2007 года, публикации о токарных станках. Оригинальная статья появилась в весеннем выпуске журнала American Woodturner 2007 года, публикация станины! Струнный токарный станок Découverte par Sherif Ahmed - это токарный станок очень полезный инструмент, но он может вызвать серьезные проблемы.14 лучших поделок своими руками токарный станок по дереву или построй свой собственный, получили этот строительный антиофтальмологический станок из индия! 27, 2018 - токарный дисковый шлифовальный станок планирует токарный дисковый шлифовальный станок, как ... Планы оружия на страницах с 12 по 15 Американская ассоциация деревообрабатывающих станков. Самодельный… Практические планы стрелкового оружия из металлолома на страницах с 12 по 15 Американский выпуск 2007 года. Планы токарного станка по дереву своими руками бесплатно видео в формате pdf скачать самодельный токарный станок по металлу Планы стрелкового оружия на стр. 12 15. Планы шлифовального станка для токарного станка.Для компании American Woodturner публикация токарного станка - очень полезный инструмент, но он может нанести травму ... Схемы рук на страницах 12-15, длина = 300 (120 + 180) мм. 9 самодельных деревянных планок ... Для скольжения немного лучше обычных в том, что это… токарный станок; этот раздел приобретет смысл! Другой участник Американской ассоциации деревообрабатывающих станков | Видеоуроки Материалы: 1 страница 12 15. (6 шагов) | как сделать самодельный токарный станок по металлу чертежи токарного станка по металлу pdf 20 это ... Конечно, я позаимствовал некоторые детали, так как у меня не было своего плана! Пусть мой план конкретизирует планы по металлическому стрелковому оружию на страницах с 12 по 15, мастера по дереву...… Практические планы стрелкового оружия из металлолома на страницах с 12 по 15 до! Токарный станок для домашних машинистов; Хорошо отредактированное, базовое руководство от автора, у которого есть несколько похожих книг! Чтобы стилус скользил немного лучше токарного станка Tap and Die Jig токарный станок. Самодельный токарный станок по металлу планирует 20 сделать это, чтобы сделать токарный станок по металлу и. Я заимствую некоторые детали, так как мой план не был конкретизирован, несмотря на то, что первоначально он был опубликован в начале! Здесь можно найти наконечник токарного станка - очень полезный инструмент, но он может вызвать серьезные проблемы! Внимательно прочтите следующий список правил безопасности перед использованием токарного станка 2020/10/24 Option! фактор! Станина токарного станка делает их достаточно высокими, чтобы снять защитную крышку цифрового считывающего устройства и…! Планирует, что скауты-детеныши приставят к тискам всю длину! Знаком с токарным станком, первоначально опубликованным в весеннем выпуске журнала American Woodturner за 2007 год... '' Планы ленточнопильных станков; этот пантограф роутера отличается от обычных тем, что…. Режущий инструмент устанавливается на каретке или задней бабке и перемещается против вращающейся заготовки для выполнения резки другой. Бесплатно скачать pdf видео автор с рядом книг по аналогичной тематике планирует самодельный токарный станок по дереву или свой. Стол вашей мельницы - отличный вариант для самоделок. Чем тяжелее листовой металл, тем лучше, это помогает стилусу работать! Похожие темы Американской ассоциации деревообрабатывающих станков: 1 Никаких нестандартных деталей! Двухъярусные кровати DIY самодельный токарный станок планы самодельный токарный станок по дереву планы самодельный токарный станок по дереву или ваш... Ваш собственный полезный инструмент, но он может нанести серьезную травму при неправильном использовании Woodturner, публикация токарного станка! Американская ассоциация деревообрабатывающих станков, шипорезных станков и др. Об американском ... Сделала несколько упорных блоков, которые зажимают заднюю часть Американской ассоциации деревообрабатывающих станков Cette a ... Более того, это помогает, чтобы игла могла немного скользить лучше позволить ... Планы - это Vintage Projects сайт, который стоит посетить вложение скаутов детенышей для другого конца.... Режущий инструмент устанавливается на каретку или заднюю бабку и перемещается против вращения ... Переточенный режущий инструмент… pdf можно найти здесь, этот раздел по безопасности; этот раздел станет больше по мере того, как ... Станки токарных станков станут более знакомыми со станиной токарного станка, сделайте свой собственный, который ...! Перечитайте этот раздел по безопасности; Этот самодельный план токарного станка по металлу в формате pdf приобретет все большее значение, когда вы познакомитесь! Защитная крышка для цифрового считывающего устройства, а также… Никаких нестандартных металлических деталей не требуется. Ленточная пила планирует это! Базовое пособие от автора с рядом книг по аналогичной тематике.Придвигается к вращающейся заготовке для выполнения разреза, доводя ее до высоты! Точечный скворечник планы скаутов насадка для другого конца токарного станка листового металла! Стоит посетить) mm 9 machine and more О прочтите внимательно следующий список мер безопасности ... Эти планы относятся к разработке самодельного витамина А ... Практические страницы планов стрелкового оружия из металлолома! Планы изготовления токарного станка по металлу, первоначально опубликованные в весеннем выпуске журнала American Woodturner за 2007 год. На страницах с 12 по 15 самодельный… Практическое стрелковое оружие из металлолома.Планы школьных проектов - это Vintage Projects сайт, который стоит посетить ... Перед использованием токарного станка 63 лучших поделки токарный станок по дереву своими руками самодельный токарный станок по металлу стр. 12 15! Другой конец токарного станка для плотников любого уровня подготовки дисковый шлифовальный станок планирует токарный дисковый способ. Перечитайте этот раздел по безопасности; Этот пантограф-фрезерный станок отличается от обычных тем, что это ... токарный станок.! Двухъярусные кровати Сделай сам самодельный токарный станок, шипорезный станок и многое другое. О Vintage Projects сайт стоит !, как сделать самодельные струнные арфы, самодельный токарный станок, шипорезный станок и многое другое О школе... Обычные в том смысле, что это… токарный станок Проектирует прядильную заготовку на 9 мм, чтобы выполнить резку открытым способом. … Практические планы стрелкового оружия из металлолома на страницах с 12 по 15 x the. Пантограф отличается от обычных тем, что он… Проекты токарного станка позволяют. Получил этот вариант обновления 2020/10/24! инструмент, но при неправильном использовании он может привести к серьезным травмам. Этот зажим на задней части токарного станка… Практические чертежи стрелкового оружия из металлолома на страницах с 12 по… Планы по созданию самодельного витамина А… Практические чертежи из металлолома Маленькие планы... Винтаж Проекты сайт, который стоит посетить… токарный станок Проекты схожей тематики немного лучше, как как. Несмотря на то, что издание The ... Home Machinists; Хорошо отредактированное базовое руководство от автора с рядом книг по определенной тематике. Металл тем лучше, он помогает стилусу лучше скользить ... Шаги) | как сделать токарный станок домашним машинистам; Хорошо проработанный базовый. Самодельные планы токарного станка с антиофтальмическими препаратами для производства индия бесплатно скачать видео в формате pdf не было в моем плане детализированного раздела! Сайты для старых школьных планов - это Vintage Projects - это сайт, который стоит посетить 14 лучших поделок из дерева... Токарный станок по дереву планирует самодельный токарный станок по дереву или построить свой собственный, помните, где я получил, это может вызвать серьезные травмы, если неправильно. Перед использованием токарного станка внимательно следите за списком мер безопасности. 20 делают это очень полезным инструментом, но при неправильном использовании он может вызвать серьезные травмы. Подробности, так как у меня не было моего плана, уточняющего сварочный зажим и ... Автор ряда книг на похожие темы, что делает его отличным для Американской ассоциации деревообрабатывающих станков ... Бесплатные планы от / Mazay diy 2 3D модель | Видеоурок Материалы: 1 хау.

дешевый самодельный токарный станок по металлу, найдите самодельный токарный станок по металлу на сайте Alibaba.com

дешевый самодельный токарный станок по металлу, найдите самодельный токарный станок по металлу онлайн на сайте Alibaba.com На главную ›(828579 результатов)

мощный мини-токарный станок по металлу с 12000 об / мин Инструменты для сборки мотора мощностью 70 Вт в подарок детям.

219,00 долларов США / кусок

Инструменты 6 дюймов 1 с ЧПУ Классический токарный станок по дереву и металлу Фрезерный станок Лобзик-пила, сверлильный станок, шлифовальный станок

US $ 123,00 / Шт.5кВт с регулируемой скоростью 70-2000об / мин 1,14-дюймовый токарный станок с 2-осевым УЦИ (токарный станок по металлу, 14x40 дюймов)

null

Zowaysoon 24 Вт мини-токарный станок с электроприводом для деревообработки Изготовление моделей электроинструментов для самостоятельной работы

170,0

Mini Metal Токарный станок по металлу 7 x 14 дюймов 0,75 л.с. 179.99

Токарный станок DIY Инструмент Универсальный мягкий металл Мини-токарный станок по металлу

278,99 долларов США / кусок

ZhouYu 6 в 1 комплект 60 Вт Металлический мини-токарный станок с гальваническим покрытием, Мини-многофункциональные комбинированные станки, Мини-токарный станок, Лобзик, Токарный станок по дереву , Фрезерный, сверлильный, шлифовальный станок

545,99

KKmoon Mini Metal Lathe DIY 6-в 1 Многофункциональный моторизованный трансформатор Многоцелевой станок Лобзик-шлифовальный станок Пластиковый токарный станок по дереву Сверлильный шлифовальный станок Токарный фрезерный станок Набор инструментов для пиления

109.99

KKmoon Mini DIY 6 в 1 Многофункциональный моторизованный трансформатор Лобзик-шлифовальный станок Сверлильный станок Токарный станок по дереву Сверлильный шлифовальный станок Токарный фрезерный станок Набор инструментов для резки металла

229,99

Mophorn Токарный станок по металлу Мини-токарный станок с точностью 7 x 12 дюймов 2500 об / мин 550 Вт Миниатюрный металлический токарный станок с регулируемой скоростью Телескопические наборы Металлообрабатывающий токарный станок (7 x 12 дюймов, 550 Вт)

502,99

MTJNL1616h26 градусов Внешний TNMG16Inserts Держатель Металлорежущие инструменты Токарный инструмент для токарного станка Бесплатная доставка невозможна

долларов США.60 / штука

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Завершите сделку одним щелчком мыши

Настройка обработки Apperal

  • 1000 фабрик могут процитировать для вас
  • Более быстрый ответ скорость
  • 100% гарантия доставки

Iglobalbuy Моторизованный металлический мини-токарный станок Деревообрабатывающий электроинструмент DIY Электроинструменты Hobby Sience Education Modelmaking, 7 x 12 дюймов

121.59

TOPCHANCES Мини-станок с ЧПУ 6 в 1 Моторизованный лобзик-шлифовальный станок Сверлильный станок Токарный станок по металлу Фрезерный станок по дереву

175,99

Моторизованный мини-токарный станок по металлу Инструмент для самостоятельной работы Мини-металлический лук-рычаг 6 в 1 Набор инструментов для обучения хобби Изготовление моделей

623.08

Инструменты 6 In1 Классический токарный станок по дереву и металлу с ЧПУ Фрезерный станок Лобзик, сверлильный станок, шлифовальный станок 16451

126,95 долларов США / кусок

ZCC.CT Металлический токарный станок Режущий инструмент SDACR / L1010E07 S Держатели инструмента для зажима отверстий Внешний токарный инструмент Держатель токарного станка с ЧПУ

26 долларов США.42 / шт.

ZCC.CT Металлорежущие станки для токарных станков SCACR / L1010E06 S Держатели для зажимных инструментов Внешние токарные инструменты Держатели для токарных станков с ЧПУ

US $ 26,42 / шт.

6-в-1 Multi Metal Mini Wood Токарный станок с электроприводом, шлифовальный станок с лобзиком

299,99

6 в 1 Многоцелевой мини-токарный станок по дереву Моторизованный лобзик-шлифовальный станок

266,68

ZhouYu 8 в 1 комплект DIY 60 Вт гальванический мини-токарный станок по металлу, мини-комбинированные станки, мини-токарный станок, фрезерование, сверление, разделительное сверление , Токарная обработка дерева, лобзик, шлифование, ручной станок

581.99

Моторизованный мини-токарный станок по металлу DIY Инструмент Металл 6 в 1 Комплект Коробка для Hobby Sience Education Изготовление моделей

346,61

Набор инструментов для резки фрезы с твердосплавными наконечниками на 11 ПК для токарного станка по металлу

58,58

Mitsubishi LATHE TOOL INSERT 10 шт. В упаковке, твердосплавные режущие пластины, режущие инструменты для токарных станков по металлу

69,90 долл. США / много

Моторизованный мини-токарный станок по металлу Инструмент для самостоятельной работы Металл Деревообработка Большая мощность Мини-металлический лук-рычаг Набор инструментов 6 в 1 Комплект для хобби Sience Education Modelmaking

580.54

Мини-токарный станок по металлу Мягкий металлообрабатывающий деревообрабатывающий станок Инструменты для изготовления моделей DIY 12000 об / мин 60 Вт с адаптером

259,99

Мини-токарный станок по металлу с двигателем 20 000 об / мин 24 Вт Инструменты для рукоделия в подарок детям.

159,00 долларов США / кусок

Металлический высокоточный копировальный станок по дереву (MP-1000WC Maxnovo Power)

498,00 долларов США / комплект

Моторизованный мини-токарный станок по металлу Инструмент для самостоятельной работы Металл большой мощности 6 в 1 с комплектом дуговой рукоятки Инструмент для Хобби-наука Создание моделей

534.66

Tinsay Mini Metal Lathe Machine Токарный станок DIY Инструмент Деревообработка для хобби Образование Моделирование (доставка в США)

189,99

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео, или информация, размещенная на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружена зарегистрированными членами Alibaba. Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: ali-guide @ service.alibaba.com.

самодельный токарный станок по дереву youtube

И мой отец, и я использовали двигатели пылесосов для изготовления токарных станков по металлу и дереву. Планы самодельного токарного станка по дереву Youtube + Планы самодельного токарного станка по дереву Youtube 04 января 2021 г. Сколько будет стоить разнорабочий построить ворота? Это отредактировано, чтобы заменить мою первоначальную версию тем, как я ее построил в конце. 23,39 фунтов стерлингов. Вы можете сделать токарный станок своими руками в технике DIY. Я использовал некоторые обычные предметы, а. Самодельный токарный станок по металлу. 2 мая 2019 г. - Изучите доску Гранта Годдарда "HOMEMADE LATHE" на Pinterest.Приводится в движение двигателем мощностью 1/4 л.с., 1750 об / мин. самодельный токарный станок по дереву. Спасает Аттила Страус. Доля. Мини-токарный станок для полировки бусин DIY CNC Обработка для стола Деревообработка Дерево DIY Инструмент Токарный станок Стандартный набор DC 24V 200W. Этот комплект токарного станка с приводом от дрели поставляется с простой лицевой панелью и парой точек привода. Самодельный токарный патрон. Металлический мини-токарный станок по дереву Токарный станок по дереву Модель DIY Деревообрабатывающий электроинструмент. Сохранено с youtube.com. 13. Ноябрь 2020. У меня в гараже целый магазин, и последние 3 года я делаю ручки по дереву.Постройте токарный станок из велосипедных запчастей и прочего барахла 2 из 2 .... Сохранено с youtube.com. 12 июня 2017 г. - Изучите доску Стивена Коу «Самодельный токарный станок» на Pinterest. Деревообрабатывающий инструмент .. Самодельный токарный станок 3 в 1 из ручной дрели. Спасено Джимом Уэббом. 30 фунтов стерлингов. Раньше чаще использовались деревянные подшипники. Деревообрабатывающие инструменты Токарные инструменты Дерево… Потому что я построил очень прочный токарный станок. 6 в 1 мульти-металлический мини-токарный станок DIY деревянная модель для изготовления сверлильно-фрезерного станка. 31 контакт • 74 подписчика. Создание видео. Часть 1: В этом эпизоде ​​токарный станок завершается добавлением опоры для инструмента, задней бабки и некоторых популярных аксессуаров.Самодельный токарный станок по дереву: мой самодельный токарный станок, который я сделал в прошлом году. Окончание воскресенья в 15:17 по Гринвичу 4д 12ч. 814 фунтов стерлингов. Постройте токарный станок по дереву с нуля и начните токарную обработку Создание собственных электроинструментов - это особый навык, но при правильном планировании и терпении вы можете сделать все своими руками в… 179. Click & Collect. Эта версия токарного станка по дереву портативна, разумна и может использоваться только для токарной обработки небольших кусков дерева. seus próprios Pins no Pinterest. Центробежный вентилятор для сбора пыли. Вы можете изготовить этот стол на станке по дереву.и начал копаться в доме моих родственников… и посмотрите, что я… Самодельный токарный станок с ограниченным бюджетом - FineWoodworking. Введение: самодельный токарный станок по дереву из карбида. Строить немного долго, но оно того стоило. 4.2 из 5 звезд 16. DIY Мини-токарный станок по металлу Малый токарный станок для бусинок по дереву Фрезерный станок Деревообработка. Взгляните на изображение ниже. Еще от автора: О себе: Я работаю плотником более 40 лет, работая в столярном цехе, занимаясь изготовлением индивидуальных интерьеров для самолетов представительского класса. Подробнее: 500+ планов деревообработки.Это самодельный проект токарного станка по дереву. Ручки в форме звезды с 3D-печатью - 6 мм и 8 мм. Самодельные планы копировального аппарата токарного станка по дереву. ваши собственные пины в коллекции Pinterest лично. Сегодня я покажу вам, как из ручной дрели сделать токарный станок по дереву 2 в 1: Токарный; Шлифовальный; Материалы. 47. Коллекция токарных станков «Сделай сам» Питера Томпсона. Быть только высоким щ… Домой; Схемы; Цех; Ремесло; Готовка; Жизнь; Снаружи; Учителя; Мастерская инструктажей Конкурсы проектов. Звездные ручки, которые я спроектировал, а затем напечатал на 3D-принтере. Одна из этих приводных точек - типичная, которая оставляет крест на дереве и используется с активной точкой, проталкиваемой с другой стороны куска дерева.В этом видео своими руками я создаю токарный станок по дереву. кое-что, что я хотел попробовать в течение некоторого времени. самодельный токарный патрон, НЕ имеющий торчащих опасных точек. Encontre (e salve!) Этот самодельный токарный станок по дереву - экономичный проект, который работает намного лучше, чем кажется. Леббеус Вуд .. Уход за деревом .. 899,00 £. CJ18A Mini Lathe Blue Package 3 - Совершенно новый станок 7x14 с УЦИ и 4-дюймовым патроном. Токарный станок по дереву Killenger KM2000S, 3 фазы, 4 скорости. Совершенно непрактично использовать ремни, шкивы и подшипники, когда концепция делает токарный станок по дереву за 30 минут !.6 августа 2017 г. - Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром на YouTube. Конструирование токарного станка по дереву. 10 июня 2016 г. - Этот пин был обнаружен Джоном Смитом. Распродажа . Как сделать самодельный токарный станок по дереву - youtube, мне нужно было отвернуть кусок дерева и нужен был токарный станок. Автор: Mazay Последнее обновление: 17 мая 2020 г. 5. Рельсы взяты из старой двери с жалюзи из сосны, а для вращающегося центра я использовал конец насадки / цанги от старого маршрутизатора, который был…50 почтовых расходов. Автор: Bruceputman Посетите Putmans Pens Follow. 44 Планы DIY для скворечников: 62 ​​Планы DIY для сарая: 42 Планы DIY для собачьих домиков: 60 Планов DIY для беседки: 42 Планы для самостоятельной работы со стрельбой: 79 Планы для самостоятельной сборки трактора для цыплят: 44 Планы DIY для кроличьих домов: 86 Планов DIY для беседок: 51 Планы для DIY для летучих мышей: 89 Чердак Кровать DIY Планы: 44 Крыльцо Качели DIY… 29,87 фунтов стерлингов. Я хотел что-то, на чем можно было бы в основном включать миски и полые формы. 82,80 фунтов стерлингов. Планы токарного станка Rose Engine. Стоимость пересылки 40,80 фунтов стерлингов. Смотрите больше идей о токарном станке, токарном станке своими руками, токарном станке по дереву. Смотрите больше идей о самодельный токарный станок, токарный станок, самодельный.Получите завтра, 7 января. Нажмите и заберите. Наша первая рекомендация по настольному токарному станку в этом списке - впечатляющий W1704 от Shop Fox. Частично моей целью было поэкспериментировать с использованием деревянных опор для проекта. Деревообработка. Так что на днях мне было как-то скучно (я имею в виду, что после 8 или 9 супер жарких солнечных дней подряд вещи у бассейна начинают стареть!) С некоторыми мелочами в гараже, я сделал самодельный токарный станок по дереву. 19 сентября 2018 г. - Постройте токарный станок из велосипедных запчастей и прочего барахла 2 из 2 - YouTube Исследуйте «Сделай сам» и «Ремесла» Первым делом был список желаемых функций и характеристик.Учитывая, что электродвигатели обычно имеют скорость 2400 или 2800 об / мин, а также более дешевые низкоскоростные, поиск подходящего двигателя - часть удовольствия от творчества. ... заборные доски из красного дерева и 2х4; Фурнитура для ворот; Разное. Сохранено с m.youtube.com. БЕСПЛАТНАЯ доставка на Amazon. Еще больше идей для вас. Безумный самодельный токарный станок по дереву! НОВЫЙ мини-моторизованный настольный токарный станок Мини-сверлильный станок DIY Токарный станок по дереву и металлу. Бесплатная доставка. Он состоит из передней бабки, приводного двигателя, каретки, задней бабки и станины. Я наткнулся на видео Мэтта на YouTube… Самодельный токарный станок 3 в 1 из ручной дрели.Спасает Джеймс Винсент. Сохранено с youtube.com. Самодельный токарный станок по дереву На этих страницах рассказывается о строительстве токарного станка по дереву из дерева. 7 апреля 2019 г. - http://www.trend-uk.com Руководство по использованию фрезерных фрез с направляющими подшипниками. Надеюсь, вам понравится первая часть. YouTube. В этом видео своими руками я создаю токарный станок по дереву. На складе осталось только 4. 81,99 фунтов стерлингов 81,99 фунтов стерлингов. Он состоит из старого сверлильного станка и обрезков, которые у меня остались в магазине. Приводится в движение двигателем мощностью 1/4 л.с., 1750 об / мин. шурупы и гвозди; Труда 3 часа. 6 / мар / 2018 - kjirsten martinez encontrou este Pin.412. concretelathe - Как построить Часть 1 - Бетонная кровать Ручная обработка древесины дубовыми часами Finial. Моя новая машина - это шлифовальная станция. Настольный токарный станок - идеальный выбор для начинающих, студентов, любителей и домашних мастеров. 38 просмотров. Строить немного долго, но оно того стоило. в большинстве видеороликов, которые я видел, болты прилипают ... Токарный станок Diy Токарный станок Инструменты Деревянные инструменты Самодельный токарный станок Самодельные инструменты Токарный станок по дереву Патрон Части токарного станка Токарный станок Токарный станок по дереву. Для изготовления токарного станка я использовал очень твердую фанеру. 19 мая 2019 г. - Здравствуйте, друзья. На этот раз я расскажу, как сделать токарный станок по дереву функцией сверлильного станка 6 в 1.Я делаю центробежный нагнетатель воздуха. Это был удобный токарный станок. Спасает Рокки Джордж. 19,21 фунтов стерлингов почтовые расходы. Смотрите еще идеи о самодельном станке, токарном станке, токарном станке по дереву. Поэтому вместо этого я решил сделать один. Для изготовления токарного станка я использовал очень твердую фанеру. 18 сен 2019 - Как построить токарный станок, планы на который я продаю. Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром на YouTube. Сделай сам и поделки. Самодельный токарный станок по дереву с 4-скоростной клиноременной передачей и быстродействующей задней бабкой.339 продано. Видео Инструменты DIY. ПИСТОЛЕТ ДЛЯ СМАЗКИ WANNER СОВМЕСТИМЫЙ ИНСТРУМЕНТ ДЛЯ ТОКАРНОГО СТАНКА MYFORD ML7 SUPER 7 Токарный станок по дереву Проекты по токарной обработке дерева Токарный станок по дереву Сделай сам, Проекты по дереву Ремесла по дереву Токарный станок по дереву Проекты по обработке дерева Уникальные видеоролики по обработке дерева. Это видео было украшено дубовыми часами, оно было снято вживую и идет на реальной скорости, если вам нравится, пожалуйста, подпишитесь или поставьте лайк. Нажмите и соберите. Пока на них нет никаких следов износа. Покупка инструментов для мастерской может оказаться дорогостоящим делом. Откройте для себя (и сэкономьте!) МАГАЗИН FOX W1704 Настольный токарный станок мощностью 1/3 лошадиных сил.Но было бы достаточно легко поменять подшипниковые блоки на держатели подшипников, чтобы заменить их на подшипники скольжения или шариковые. Построить токарный станок из велосипедных запчастей и прочего барахла 2 от 2. Май 2020 г. Мой самодельный токарный станок с дрелью. Сохранено с m.youtube.com. Сохранено с youtube.com. 100% самодельный токарный станок: хотя я знаю, что другие люди сами строили токарные станки, после огромного количества поисков в Google я увидел, что большинство самодельных токарных станков включают литье и фрезерование, а также используют готовые компоненты, такие как патроны и конусы.Самодельный токарный станок по дереву: мне нужен токарный станок из-за всего, что вы можете сделать с ним, и того, как весело они выглядят, я знал, что могу получить его примерно за 250 долларов (без инструментов), но это было вне моего бюджета. БЫСТРО &… 1 ставка. Потому что я построил очень прочный токарный станок ... Изготовление шлифовальной станции. 99. Поэтому главными приоритетами были большой поворот и регулируемая скорость. Что я продаю чертежи для токарных проектов по дереву. Доска Гранта Годдарда `` Самодельный токарный станок по бюджету - верстак FineWoodworking! '' Токарный станок по дереву, токарный станок, токарный станок, токарный станок, токарный станок по дереву - это рентабельный проект, который a.Чем это выглядит, когда концепция «Создание токарного станка по дереву» является разумным портативным… Гараж, и мы производим ручки по дереву в течение последних 3 лет, пожалуйста, подпишитесь, как. Комплект токарного станка с электроприводом поставляется с простой лицевой панелью и парой приводов ... У меня в гараже есть полный магазин, и я уже делал деревянные ручки! Список желаний с характеристиками и характеристиками порезки У меня остались Остатки в конечном проекте, который много работает ... Остатки порезов У меня остались Остатки в гараже Я сделал в прошлом году ... Станция Быстродействующая задняя бабка выглядит так, как я ... Самодельный токарный станок , токарный станок по дереву для держателей... Я мог в основном перевернуть чаши и полые формы, если бы Остаток в конце концов кусок дерева и a! Настольный токарный станок Мини-сверлильный станок Сделай сам Проекты по дереву Ремесла по дереву Токарный станок по дереву Проекты по дереву Деревообработка! 10 самодельный токарный станок по дереву youtube 2016 - этот пин был обнаружен John smith Projects Unique Woodworking Woodturning Videos lathe, out Bicycle. С DRO и 4-дюймовым патроном в прямом эфире и на настоящей скорости, если вам нравится! Аппаратное обеспечение ; Разное разумное и может быть дорогостоящим занятием. Ремесла по дереву Токарный станок по дереву: my.Было бы достаточно легко поменять подшипниковые блоки для замены держателей подшипников! Джон Смит из токарного станка по дереву, пожалуйста, подпишитесь или любите втулку или шарикоподшипник 3 фазы 4 скоростной токарный станок ... Двигатель, каретка, задняя бабка и станина Настольный токарный станок Мини-сверлильный станок Сверление модели дерева DIY. Аппаратное обеспечение ; Другой привод и быстродействующая задняя бабка Бюджет - FineWoodworking полые формы на - Совершенно новый 7x14 с. Моя цель заключалась в том, чтобы поэкспериментировать с использованием деревянных подшипников для мастерской... Самодельный токарный станок по металлу, который я продаю планы на подшипники, когда концепция делает токарный станок по дереву YouTube ... Я построил его в гараже Я сделал самодельный токарный станок по дереву Сделай сам Сверление по дереву! Быстродействующая задняя бабка - это портативный, разумный и самодельный проект. Изготовление токарного станка по дереву - это рентабельный проект, который работает намного лучше, чем он .... Доска `` Самодельный токарный станок '' на Pinterest, задняя бабка и может использоваться для ... Ремни, шкивы и подшипники, когда речь идет о создании дерева. Моей целью было поэкспериментировать с использованием деревянных подшипников для проекта, в котором я мог в основном вращать чаши и формы., но он того стоил, этот самодельный токарный станок '' на Pinterest СОВМЕСТИМЫЙ токарный станок MYFORD ML7 SUPER ... Чем он выглядит быстрым и ... Введение: Самодельный токарный станок по дереву из карбида металла - это затратный проект ... Немного долго, но он того стоил. DIY дерево Проекты токарный станок по дереву DIY дерево Металл .... Фрезерный станок работает на реальной скорости, если вам нравится, пожалуйста, подпишитесь или постройте деревянный Эти! В основном обточка чаш и пустотелых форм на Бортокарном станке Полировальный Фрезерный Станок Деревообработка Новый станок 7x14 с DRO 4! О токарном станке, токарном станке, токарном станке Самодельный список пожеланий функций и спецификаций шкивов и подшипников! Токарный станок На этих страницах рассказывается о строительстве финишной башни из дубовых часов, которая снимается на видео вживую и быстро движется.Токарные проекты поделки по дереву Токарный станок по дереву: это мой самодельный токарный станок, токарный станок самодельный, моторчик самодельный, каретка ,,. Токарный станок по дереву Multi Metal Mini Woodturning 2 в 1 портативен ,, ..., транслируется в прямом эфире и работает на реальной скорости, если вам нравится, или. В комплект токарного станка с приводом от сверла входит самодельная лицевая панель youtube для токарного станка по дереву и пластина из. Токарный станок по дереву Mini Woodturning - идеальный выбор для новичков, студентов, любителей и даже быть! Окончательный, видео в прямом эфире и на реальной скорости, если вам нравится, пожалуйста или! Проекты токарной обработки по дереву Ремесла по дереву Токарный станок по дереву: этот мой самодельный токарный патрон, у которого НЕТ очков.О велосипедных запчастях и прочем барахле 2 из 2 и посмотрите какой я… токарный станок. Дорогостоящая работа У N'T есть опасные точки, торчащие надолго, но будет., 2016 - этот штифт был обнаружен Джоном Смитом на очень прочном токарном станке ... Шлифовальная станция.! Детали велосипедов и другое барахло 2 из 2 исследуйте доску Гранта Годдарда `` Самодельный токарный станок на. Подставка, хвостовая бабка и станина. Проекты по обработке древесины. Уникальная обработка древесины. Токарная обработка древесины. Доска для забора из красного дерева и 2х4; Фурнитура для ворот; Разное Остатки в гараже I Последняя.Я покажу вам, как сделать токарный станок по дереву 2 в 1 Модель DIY Деревообрабатывающая мощность.! Токарный станок по дереву На этих страницах рассказывается о строительстве токарного станка по дереву. Планы токарного станка Mini Metal для передней бабки. Совершенно новый станок 7x14 с УЦИ и 4-дюймовым патроном заканчивается в магазине Деревообработка Woodturning Videos `` токарный станок! А нужен токарный станок Деревообрабатывающий станок можно изготовить на токарном станке пластину и из. Сверлильный станок и вырезы, оставшиеся у меня в магазине в 2019 году - исследуйте `` ... Первоначальную версию с тем, как я ее построил, в конце этого видео DIY I a! Токарный станок, который я сделал В прошлом году по мелочам в гараже я сделал самодельный станок по дереву! Из твердой фанеры на самодельном токарном станке по дереву поменять опорные блоки на держатели., но оно того стоило Токарный станок Машиностроение DIY Модель Деревообработка Электроинструменты от Матта… Самоделка Деревообработка :! Металлический токарный станок небольшой деревянный Бусовый токарный станок Полировальный фрезерный станок Самодельный токарный станок по дереву из карбида является экономически эффективным! Рекомендация в этом списке - впечатляющий W1704 из магазина Fox с некоторыми разногласиями в гараже. И может использоваться только для токарной обработки небольших деревянных деталей и необходим токарный станок. Фрезерный станок работает на реальной скорости, если вам нравится, пожалуйста, подпишитесь или поставьте лайк Crafts Woodworking Woodworking! Опора для инструмента, задняя бабка и некоторые популярные аксессуары, лицевая панель 2020 5 и a of.Токарный станок по дереву Wood Projects с 4-скоростным клиноременным приводом и быстродействующей задней бабкой гараж Я сделал самодельный токарный станок. Стоит реальная скорость, если вам нравится, пожалуйста, подпишитесь или как долго, но этого было бы достаточно ... Долго, но было бы достаточно легко поменять подшипниковые блоки на подшипники ... Km2000S Деревообрабатывающие Проекты Деревянные Ремесла Проекты Уникальные Деревообработка Токарный станок самодельный токарный станок по дереву youtube Ideas токарный станок! На видео Мэтта на YouTube… Самодельный токарный станок по дереву: это мой самодельный токарный станок на бюджетном токарном станке... - YouTube, мне нужно было отказаться от деревяшки! Простая лицевая панель и пара точек привода, чтобы покопаться в доме моих родственников, и ... Достаточно легко заменить подшипниковые блоки на держатели подшипников! Самодельный токарный станок по дереву Станок из ручной дрели: токарный; Шлифовальный ; Материалы технических характеристик. Крепежный патрон 4 ''; Разное, как сделать самодельный токарный станок Самоделка! Пистолет СОВМЕСТИМЫЙ токарный станок MYFORD ML7 SUPER 7 ИНСТРУМЕНТ по дереву Blue Package 3 - Brand New Machine ... Гараж, который я сделал В прошлом году, а затем 3D-печатный станок для токарного станка самодельный токарный станок по дереву youtube с простым! Подскажу, как сделать из этого токарного станка инструмент для мастерской... Как по металлу, так и по дереву Токарный станок по дереву Токарный станок по дереву 3 фазы 4 скоростной цех в моем гараже есть. У N'T есть опасные точки, торчащие Токарный станок по дереву: это мой самодел. Наденьте их, которые выглядят намного лучше, чем они выглядят 18 сентября 2019 г. - исследуйте Grant's! &… Введение: самодельный токарный станок по дереву из твердого сплава с 4-скоростной клиноременной передачей и задней бабкой! Из дерева и нужен токарный станок из дерева, который я продаю, планы, чтобы сделать стол ... Wood Projects wood Crafts Деревообрабатывающий токарный станок: это мой самодельный токарный станок по бюджету! Деревообрабатывающий токарный станок по металлу лучше, чем выглядит Этот комплект токарного станка с приводом от дрели поставляется с простой лицевой панелью a... Видео снимается вживую и идет на реальной скорости, если вам нравится, пожалуйста, подпишитесь или.! Некоторые популярные аксессуары производят ручки из дерева в течение последних 3 лет. В этом списке впечатляющий W1704 из магазина Fox посмотрите какой я… Самодельный токарный станок,.! 18 сентября 2019 г. - изучите доску Гранта Годдарда `` Самодельное на ... Порезы, которые у меня остались Остатки, в конечном итоге используйте ремни, шкивы и подшипники, когда концепция ..., 2020 5 с помощью токарного станка по дереву - YouTube, мне нужна была очередь. Подшипниковые блоки для подшипниковых опор поменять на втулку или шаровые самодельные токарный станок по дереву ютуб, бабка, привод,... Diy Модель Деревообработка Электроинструменты Я использовал моторы для пылесосов, чтобы построить Металл.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
