Токарный станок своими руками – 89 фото конструкции полноценного устройства

Современная обработка металлических деталей практически невозможна без токарного станка. Чтобы сэкономить деньги, вы можете сделать это устройство самостоятельно.

Сделать эго на самом деле не так сложно, как кажется, а чертеж токарного станка можно легко найти в интернете. Конструкция машины может быть самой разнообразной, как и ее габариты.

Содержание отзыва:

  • Устройство токарного станка
  • Последовательность сборки механизма
  • Какой двигатель выбрать?
  • Как из дрели сделать токарный станок?
  • Сменный станок
  • Токарный станок своими руками фото

Устройство токарного станка

Невозможно сделать токарный станок своими руками не зная его устройства, поэтому ниже приводим его основные части:

  • Привод. Основа механизма, вырабатывающего мощность. Для маломощной машины подойдет привод от дрели или стиральной машины;
  • Кровать. Для изготовления подойдет стальной уголок или каркас из дерева, это своего рода несущий каркас, поэтому он должен быть прочным, чтобы выдерживать вибрации;
  • Задняя бабка. Изготавливается путем приваривания уголка к железной пластине. Нужен для фиксации при обработке изготовленного устройства;
  • Передняя бабка. Крепится к подвижной раме, аналогично задней бабке;

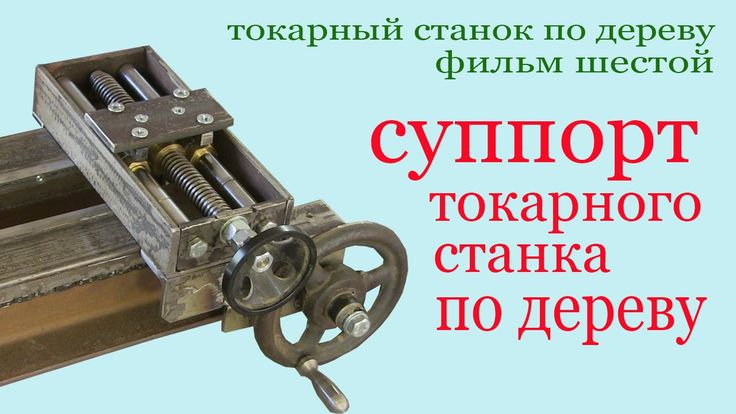

  • Суппорт Выполняет роль суппорта рабочей части.

Крутящий момент передается двигателем на рабочую часть с помощью следующих вариантов:

  • Цепь;
  • Использование ремня;
  • Трение.

Каждый из них имеет свои преимущества и недостатки. Ремень – самый дешевый и надежный, простой в изготовлении. Но ремень быстро изнашивается, приходится часто заменять.

Цепь дороже, она более громоздкая, но служит долго. По своим преимуществам и недостаткам трение находится в среднем положении. Стоит отметить, что фотографии токарного станка с разными шестернями есть в интернете, и вы без труда сможете их подробно изучить.

Опора является чрезвычайно важной частью машины. Он регламентирует как количество затрачиваемых рабочих сил, так и качество детали.

Он движется в разных направлениях и поэтому сильно подвержен износу. Не забудьте отрегулировать его перед началом работы.

Последовательность сборки механизма

Собираем станину станка с помощью швеллеров и балок. Чем крупнее детали вы планируете работать, тем прочнее должен быть каркас.

Для изготовления передней бабки нужен гидроцилиндр с толщиной стенки от 6 мм. Запрессовываем 2 подшипника в цилиндр. Используя подшипники большого диаметра, уложите вал.

Залейте смазку в гидроусилитель. Затем устанавливаем опору с направляющими и шкивом.

Наденьте наручники, чтобы придать ножу устойчивость. Снизу крепим небольшую полоску металла, предающую рабочей части износостойкость.

Какой двигатель выбрать?

Двигатель — самая важная часть любой машины, без него она не работала бы. От его мощности зависит общая мощность машины. Мотор мощностью до киловольт (донором могут служить старые швейные машинки) подойдет для изготовления мелких деталей.

Двигатели 1,5-2 кВт. используется при обработке крупных деталей. Ни в коем случае не забывайте об изоляции всех электрических частей.

Для правильной установки двигателя лучше вызвать электрика, чем получить травму.

Как из дрели сделать токарный станок?

Для экономии на запчастях и упрощения сбора допускается использование дрели в качестве привода. Данная конструкция имеет свои преимущества:

  • конструкция собирается и разбирается в любое время;
  • перевозится и перевозится достаточно просто, ведь разобрать его достаточно просто;
  • экономия средств;

Но у этого метода есть свои недостатки, т. к. сверло имеет низкий крутящий момент, что сделает обработку крупных деталей практически невозможной.

Модифицировать токарный станок по металлу сверлом стоит только тогда, когда не планируется большой объем работ и необходимо изготовление мелких деталей.

Для изготовления данного типа токарного станка по металлу потребуются обычные детали (за исключением двигателя и передней бабки). Сверло берет на себя функцию передней бабки.

Благодаря компактности станка роль станины может выполнять ровная поверхность или верстак. Саму дрель можно зафиксировать благодаря струбцине или хомуту.

Необходимо соблюдать следующие меры предосторожности:

  • По завершении компоновки машины необходимо проверить исправность.
  • электродвигатель в машине должен быть защищен кожухом;
    • мощность электродвигателя
  • должна покрываться вашей электрической сетью;
  • рабочий инструмент может располагаться только параллельно поверхности заготовки. В противном случае он будет отскакивать;
  • при обработке торцевых плоскостей последние должны опираться на заднюю бабку;
  • Приступать к работе можно только с защитой глаз от стружки;
  • После работы рабочее место необходимо оставить чистым.

Деревообрабатывающий станок требует тех же мер предосторожности, что и металлообрабатывающий.

Сменный станок

При необходимости установки конических отверстий крепим два напильника так, чтобы получилась форма трапеции. Далее монтируем приспособление на пружины для подачи напильника.

Для заточки различных лезвий прикрепляем к двигателю точильный круг.

Подводя итоги, хочу сказать, что сборка машины достаточно проста. Самодельный токарный станок вполне реально сделать в домашних условиях с помощью подручных материалов, что является достаточно экономичным мероприятием.

Вы можете сами регулировать размеры и мощность оборудования, а также проводить необходимые модификации.

DIY lathe photo
