Самодельный паяльник на 12 вольт из резистора

Как сделать паяльник для маленьких деталей на основе резистора. Как известно, пайку миниатюрных радиодеталей удобнее осуществлять малогабаритным, — размером с авторучку, паяльником. Он должен быть низковольтным и гальванически изолирован от сети. Это обезопасит радиолюбителя от поражения электрическим током, уменьшит вероятность пробоя статическим электричеством, например, полевых транзисторов с изолированным затвором. Для этих целей подойдет предлагаемый микропаяльник, который может быть изготовлен буквально за несколько часов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• САМОДЕЛЬНЫЙ ПАЯЛЬНИК
• Делаем электропаяльник своими руками
• Паяльник как устроен – принцип действия, особенности и разные способы реализации
• Классический паяльник своими руками
• :: ПАЯЛЬНИК ИЗ РЕЗИСТОРА ::
• Делаем паяльник своими руками в домашних условиях
• Как сделать паяльник своими руками в домашних условиях
• Паяльник своими руками в домашних условиях разными способами
• КАК СДЕЛАТЬ ПАЯЛЬНИК

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✔СУПЕР паяльник своими руками/КРУТОЙ паяльник своими руками

САМОДЕЛЬНЫЙ ПАЯЛЬНИК

Паяльник – основное “орудие труда” радиолюбителя А учитывая широкое использование весьма “нежных” полевых транзисторов и КМОП-микросхем, к нему предъявляются весьма жёсткие требования.

Наиболее распространённый нагревательный элемент паяльника – нихромовая спираль, изолированная от стержня тонкой слюдяной трубочкой. У слюды очень большая диэлектрическая проницаемость недаром слюдяные конденсаторы считаются самыми лучшими , поэтому все высоковольтные наводки, поступающие на спираль паяльника по проводам питания, практически беспрепятственно проходят на его жало.

Если при этом жало паяльника касается дорожки, к которой припаян полевой транзистор что бывает весьма часто , “жизнь” этого транзистора – в большой опасности. Ещё один недостаток подобных паяльников-малая прочность даже слабые боковые усилия при выпайке элементов, не говоря уже про удары, могут вывести его из строя.

Очевидно, что постоянно работать таким паяльником неудобно. Поэтому многие радиолюбители идут на различные ухищрения: – питают паяльник пониженным напряжением Такое напряжение безопасно для полевых транзисторов, но для паяльника требуется свой источник с соответствующим напряжением; – увеличивают толщину диэлектрика слюды , что ухудшает передачу тепла от нагревательной спирали к жалу паяльника; – используют в качестве нагревательного элемента другие материалы. Именно по последнему пути я и решил пойти.

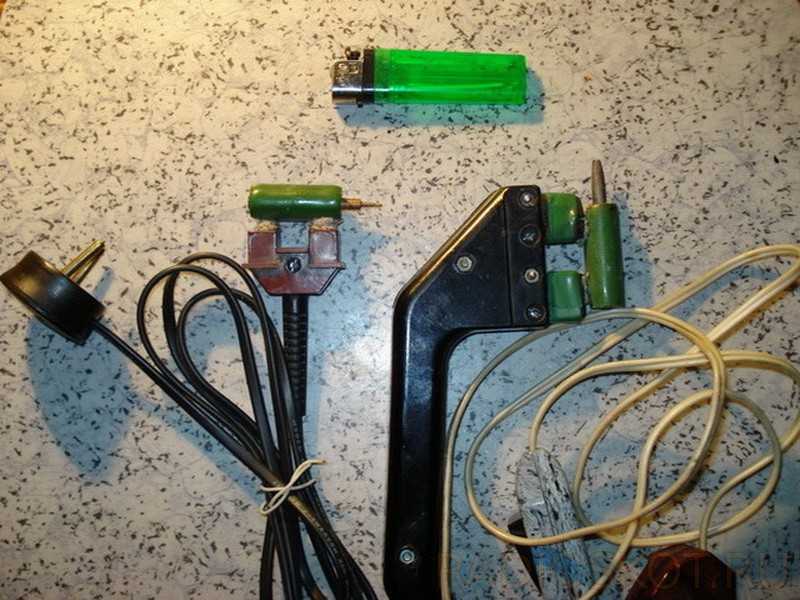

Наверняка все видели мощные отечественные резисторы серии ПЭВ. Так вот, это готовые нагревательные элементы для паяльника мощностью Остается только недоумевать, почему в литературе редко встречаются описания паяльников на их основе. Ведь мощные резисторы рассчитаны на значительные перегревы. Они безболезненно выдерживают нагрев до Облегчает такое “нестандартное” использование резисторов и то, что у резисторов ПЭВ-7,5 внутреннее отверстие диаметром 5 мм.

Толщина керамического диэлектрика резистора – около 3 мм, это не идёт ни в какое сравнение со слоем слюды толщиной 8 доли миллиметра. Как показала практика, вывести чувствительные элементы из строя таким паяльником, даже при его питании от сети В, практически невозможно.

К тому же, используя резистор, можно забыть и про пробой диэлектрика со “слюдяными” паяльниками это случается весьма часто. Ещё один плюс “резисторного” паяльника – большой ряд номиналов сопротивлений резисторов, так что подобрать нужный не составит труда, а при выходе нагревателя из строя можно просто поменять резистор. Для переделки отлично подходят промышленные ваттные паяльники рис. Если он изготовлен из свёрнутой в трубку металлической пластины, её придётся слегка расширить развернуть со стороны жала, чтобы резистор “пролез” в неё сплошную трубку придётся разрезать по длине.

Держится резистор в трубке за счёт трения, причём очень надёжно. Трубку с резистором нужно повернуть так, чтобы выводы резистора торчали вверх – тогда они не так сильно мешают работе.

Припаивать к выводам резистора провода бессмысленно – выводы нагреваются практически до той же температуры, что и сам резистор, т. Лучше всего взять специальные штекеры, которые используются в автомагнитолах, холодильниках и прочей бытовой технике, где требуется без пайки обеспечить надёжные контакты. Провода от резистора вставляются в отверстия трубки-держателя возле самой ручки температура там не очень велика и безопасна для изоляции проводов , и затем через ручку выводятся наружу, как обычно.

Для паяльника на 40 Вт, работающего от автомобильного аккумулятора, сопротивление резистора должно быть около 5,1 Ом на нём будет выделяться мощность около 30 Вт. Это с учётом сопротивления проводов примерно 1 Ом.

При таком сопротивлении паяльник нормально разогрет, если напряжение аккумулятора выше 12 В. Если паяльник предполагается подключать через автоматический терморегулятор с термоэлементом, установленным на жале , то сопротивление резистора можно уменьшить до 3, Тогда и нагреваться он будет быстрее – не Для других питающих напряжений сопротивление резистора должно быть другим, как видно из таблицы. Терморегулятор, для повышения КПД и уменьшения нагрева регулирующего элемента, должен работать в импульсном режиме.

Тепловая инерция паяльника очень велика, и частота импульсов тока может быть менее 1 Гц. Делать её слишком большой более 1 кГц нежелательно. Хотя ёмкость между спиралью резистора и жалом паяльника ничтожна, но, как известно, при увеличении частоты ёмкостное сопротивление уменьшается, и бороться с высокочастотными наводками по проводам питания будет гораздо сложней.

Отечественные резисторы покрыты специальной краской, которая при нагреве темнеет из зелёной превращается в чёрную. Бояться этого не нужно, при остывании она снова зеленеет. Описанная конструкция работает у меня больше года, и внешний вид резистора за это время не пострадал. Жало паяльника сильно пригорает к резистору, но этот недостаток присущ и обычным паяльникам. К тому же, его легко выбить, вставив в резистор подходящий стержень. Правда, не слишком старайтесь – керамический корпус резистора сильными ударами легко повредить.

Терморегулятор можно собрать по простейшей схеме рис. Из доступных большинству радиолюбителей термодатчиков, здесь лучше всего использовать терморезисторы. Полупроводниковыми датчиками измерять столь высокие температуры нельзя – уже через несколько часов работы их характеристики ухудшаются.

От дисковых терморезисторов также стоит отказаться – у них выводы припаяны обычным припоем, и при разогреве паяльника они отваливаются. Хороши трубчатые терморезисторы корпус как у обычных резисторов МЛТ-0,25, только в два раза длиннее , правда, их довольно сложно закрепить. Начальное сопротивление терморезистора может быть практически любым. При нагреве оно у всех резисторов уменьшается до десятков ом. Перед креплением терморезистора к жалу паяльника, его жало желательно обмотать асбестовыми нитками или любым другим термостойким изолятором.

Терморегулятор собран по классической схеме-компаратор напряжения на операционном усилителе DA1. Отличительная особенность микросхемы LM – её способность сравнивать напряжения, по амплитуде близкие к напряжению на отрицательном выводе питания выводе 4. Большинство других недорогих ИМС в таком режиме “бастуют”.

Подстроечным резистором R1 регулируется температура жала. При уменьшении его сопротивления температура также уменьшается. Пока температура жала мала, сопротивление терморезистора R4 довольно большое, напряжение на прямом входе DA1.

На выходе DA1 2 – такой же уровень, транзистор VT1 открыт и подает напряжение на паяльник. По мере разогрева последнего сопротивление терморезистора уменьшается, и вскоре напряжения на обоих входах DA1. Усилитель начнёт хаотически переключаться обратной связи нет, и ввести её крайне сложно, поскольку обратная связь нормально работает лишь в том случае, когда напряжения на входах ОУ близки к половине напряжения питания, а у нас же они всего на сотни милливольт больше нуля.

Для борьбы с высокочастотными помехами на выходе DA1. Он переключается в состояние логического “0” только после того, как постоянная составляющая сигнала любой формы и частоты на выходе усилителя DA1.

Тогда отключается и транзистор VT1. Некоторое время температура жала паяльника увеличивается за счёт тепловой инерции, а напряжение на выходе DA1.

Потом жало начинает остывать, а напряжение на выходе DA1. Напряжение питания должно быть в пределах Но на него должны быть рассчитаны сам резистор сопротивление и мощность и транзистор VT1.

При использовании биполярных транзисторов между выходом DA1. Оба напряжения могут быть нестабилизированными. Потребляемый ток по цепи U1 не превышает десяток миллиампер. В устройстве желательно использовать полевые транзисторы, особенно при напряжении U2 меньше В. Тогда транзистор будет холодным, и всю схему можно будет спрятать в ручку паяльника.

Биполярному транзистору при таком напряжении нужен небольшой радиатор. Ёмкость конденсатора C3, для более надёжной работы, желательно увеличить. Если невозможно выставить требуемую температуру резистором R1, то сопротивление R3 нужно уменьшить, или, что лучше, подобрать терморезистор R4 с большим сопротивлением.

Делаем электропаяльник своими руками

Назначение паяльника известно даже людям, далёким от электрики. Говорить о тех, кто в этой сфере работает и вовсе не приходится — для них это просто незаменимый помощник. И рынок, с учётом этого, предоставляет огромное количество приборов, отличающихся по множеству параметров. Но не во всех случаях тратиться целесообразно, ведь можно сделать полноценный паяльник своими руками, не обладая какими-то специфическими знаниями. Покупать паяльник имеет смысл, если работать им приходиться постоянно, или как минимум довольно часто.

1 Список составных элементов для самодельного паяльника на 12 вольт в медной трубке, плотно всаженной внутрь резистора, и позаботиться о.

Паяльник как устроен – принцип действия, особенности и разные способы реализации

Паяльник — незаменимый прибор для радиолюбителей и домашних умельцев. Часто возникает потребность паять в удалении от электророзетки В и использовать для подключения, например, вольтовый автомобильный аккумулятор. При пайке сверхминиатюрных устройств необходимы мини паяльники с особыми характеристиками. В связи с этим многие задаются вопросом, как сделать паяльник своими руками, получив удобный аппарат и сэкономив при этом средства. Устройства SMD — это микросхемы в мобильных телефонах, ноутбуках или планшетах. Монтаж элементов схем ведется на площадке с контактами, где существует тепловой барьер для недопущения распространения тепла по дорожкам. Самое лучшее жало — медь никелированная, с присадками. Это самый дорогой материал и найти его для изготовления паяльника своими руками проблематично. Жало из бронзы или латуни не подходит для пайки SMD плат, потому что оно обладает высокой тепловой инерцией. У жала из меди тоже есть недостатки: небольшой срок службы из-за обгорания, но его элементарно можно менять.

Классический паяльник своими руками

Во первых займемся изготовлением нагревательного элемента. С этой ролью лучше всего справится отечественный резистор МЛТ мощностью 0,5 – 2 ватта и сопротивлением 10 Ом. Импортный резистор не подойдет. С резистора осторожно удаляем лак и краску с помощью наждачной бумаги, затем откусываем кусачками один из его выводов и делаем отверстие миллиметровым сверлом.

Такой инструмент, как паяльник, является незаменимым для радиолюбителей, а вот далекие от электронной техники и компонентов люди не считают его вещью первой необходимости.

:: ПАЯЛЬНИК ИЗ РЕЗИСТОРА ::

Специалисты советую т собирать самодельный агрегат после изучения принципа его работы. Можно собрать паяльник разной мощности. Эта часть прибора считается рабочей. Чтобы нагреть электропаяльник своими руками, используется открытый огонь, жало другого более мощного инструмента, маленький резистор. Этапы сборки инструмента:.

Делаем паяльник своими руками в домашних условиях

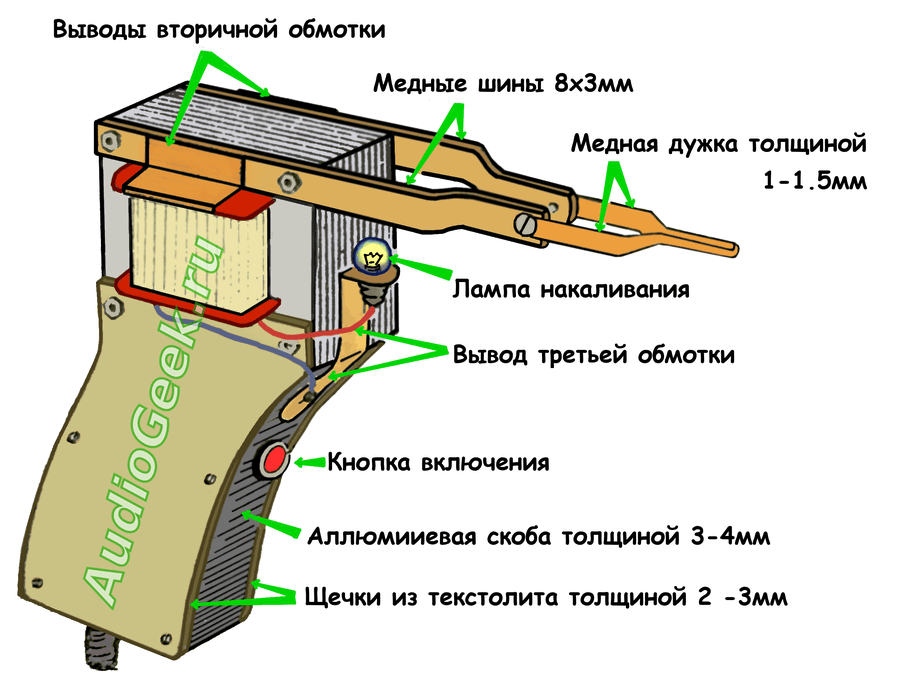

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник с нитью нагрева своими руками. Об этом пойдет речь в изложенном материале. Для любого радиолюбителя — паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент — выручить может только самодельный прибор. Основу составляет корпус, который механически защищает нагревательный элемент.

Для начала, выбираешь нужную мощность паяльника. С запасом раза в полтора, потому что из резистора — он будет греть воздух.

Как сделать паяльник своими руками в домашних условиях

Смысл един — получить что-то из ничего. Впрочем, есть пока, при этом не везде, а где есть сейчас может не быть потом. Жизнь штука изменчивая, тем более даже самый дорогой может сгореть в такой неподходящий момент – так сказать, на самом интересном месте.

Паяльник своими руками в домашних условиях разными способами

Давно была идея собрать небольшой паяльник из проволочного советского резистора. И наконец этот проект был реализован. На фото ниже смотрите внешний вид самодельного паяльника. С чего всё началось. Как-то понадобилось припаять проводок у машины, а паяльника от 12 В нет, и сети В тоже нет.

Специалисты советую т собирать самодельный агрегат после изучения принципа его работы.

КАК СДЕЛАТЬ ПАЯЛЬНИК

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный паяльник для микросхем в домашних условиях. Последовательность действий для сборки инструмента Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает. Кроме самодельных паяльников на 12 вольт, можно научиться собирать паяльные станции своими руками — все тонкости этого процесса можно узнать в этом тексте. Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся.

Самодельный паяльник на 12 вольт — необходимый инструмент современной радиоэлектроники в домашнем обиходе. С его помощью можно быстро спаять микросхемы, детали микронаушника, ручных электронных часов, починить зарядку для телефона. Многие радиолюбители предпочитают делать электропаяльник своими руками. Эта работа экономит деньги и не дает забыть школьный курс физики.

список материалов, инструментов и схема изготовления

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный паяльник для микросхем в домашних условиях. Предполагается, что питание паяльник будет получать не напрямую от сети, а через трансформатор 220/12 В.

Список составных элементов для самодельного паяльника на 12 вольт

Понадобятся следующие материалы:

• медная проволока диаметром 1,5 мм – около 40мм длиной
• медная фольга – небольшой прямоугольник 30х10 мм или немного больше
• нихромовая проволока 0,2 мм – 350 мм
• жестяная трубка или кусок жести для того, чтобы сделать кожух для нагревательного элемента
• силикатный клей (жидкое стекло)
• тальк для изготовления с добавлением силикатного клея изолирующего слоя
• рукоятка из термостойкой пластмассы
• электрический шнур с вилкой

Потребуются и некоторые вспомогательные вещи:

• источник тепла (печь электрическая или газовая)
• стандартные инструменты (кусачки, пинцет, плоскогубцы, напильник)
• нестандартные приспособления (что-то в виде узкого небольшого шпателя – деревянного или пластмассового)
• много ветоши (удалять с рук и инструмента очень липкую изолирующую смесь)

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.

1. Из медной проволоки изготавливается жало. Один конец медной проволоки затачивается под двусторонний угол 40-45 градусов. Но это не обязательно, заточка может быть произведена и под другую, более привычную в работе, форму жала. Места обработки нужно залудить.
2. Замешивается электроизоляционная масса из талька и силикатного клея. Должна получиться тестообразная масса. Во время работы с этим тестом все время придется бороться с его липкостью путем периодического посыпания рук и инструмента порошком талька.
3. Подготовленное жало нужно плотно обернуть медной фольгой, оставив будущую рабочую часть (10 мм) свободной.
4. Поверх медной фольги создается тонкий слой из подготовленной изолирующей массы. Высушить этот слой до полного запекания можно над источником тепла при температуре 100-150 градусов.
5. Теперь можно наматывать спираль из нихромовой проволоки. Следует помнить, что витки должны ложиться плотно, а длина прямых концов оставляется 30 мм для прямого и 60 мм для заворотного.
6. Обмотка покрывается электроизолирующей смесью и высушивается опять до полного запекания.
7. Длинный конец укладывается на трубку так, чтобы между ним и прямым было максимальное, примерно равное диаметру конструкции, расстояние. Еще одна обмазка смесью, еще одно запекание, и нагревательный элемент с вмонтированным в него жалом готов.

[blockquote_gray]Процесс пайки требует специфических навыков: умение разбираться в разновидностях флюсов, припоев, подготовить инструмент, детали к пайке, выбрать необходимую температуру и залудить, и главное — соблюдать меры безопасности. Знание этих нюансов поможет научиться практически каждому домашнему мастеру правильно паять паяльником.

Кроме самодельных паяльников на 12 вольт, можно научиться собирать паяльные станции своими руками — все тонкости этого процесса можно узнать в этом тексте.[/blockquote_gray]

8. Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся. После запекания приходится визуально контролировать целостность покрытия. При обнаружении изъянов они устраняются путем заделки смесью с последующей сушкой.
9. Осталось собрать паяльник: протянуть шнур сквозь отверстие в рукоятке, соединить концы нихрома с оголенными концами шнура, не забыв заизолировать места соединения по уже проверенной методике.
10. На нагревательный элемент надевается подготовленный кожух, который одним концом входит в рукоятку, второй конец желательно зафиксировать металлическим колпачком с отверстием, исключающим его контакт с медной начинкой нагревателя. Можно также ограничиться хомутом.

[attention type=red]Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А.[/attention]
Таким паяльником можно работать с микросхемами, но следует позаботиться о защите от статического электричества.

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

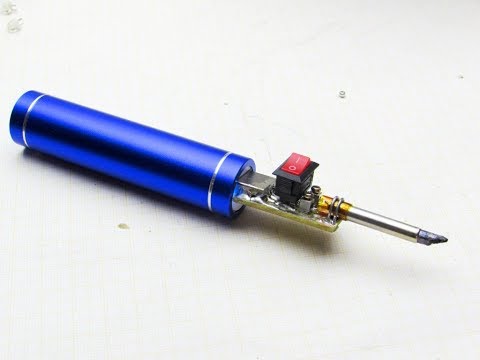

Видео о том, как сделать мини паяльник своими руками

Как сделать паяльник с зарядным устройством

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Паяльник с зарядным устройством удобен тем, что вам не нужно беспокоиться о том, что батарея разрядится посреди проекта. Покупка одного, однако, может оказаться дорогим. Тем не менее, вам не о чем беспокоиться, мы вас прикроем.

Как пользоваться паяльником

Включите JavaScript

Как пользоваться паяльником

Содержание:

1. Пошаговый процесс изготовления паяльника с зарядным устройством
   • Создание ручки
   • Сборка зарядного устройства
   • Устранение неполадок с паяльником
2. Заключительные мысли

В нашем руководстве мы шаг за шагом проведем вас через процесс изготовления паяльника с зарядным устройством. Шаги просты и удобны для начинающих. С помощью нескольких простых инструментов и деталей, которые вы можете найти дома, вы можете приступить к созданию собственного паяльника.

Пошаговый процесс изготовления паяльника с зарядным устройством

Материалы, которые потребуются для проекта , включают:

• Зарядное устройство на 12 В
• Резистор 10 Ом

  7 можно приобрести в фурнитуре

• Термостойкая трубка
• Полая алюминиевая трубка
• Сверло и сверло
• Кабельная проволока
• Полый кусок дерева с отверстием посередине для ручки
• Небольшой полый кусок дерева (для этого можно использовать круглый карандаш). Однако вы должны убедиться, что выбранный вами диаметр подходит к отверстию для ручки.

После того, как вы соберете весь материал, выполните следующие действия:

• Согните провода резистора так, чтобы получилась буква V
• Поверните концы внутрь, чтобы у вас было место для соединения красного и черного провода для кабеля.
• Вставьте термостойкую трубку, чтобы закрыть открытые части красного и белого проводов
• Вставьте изолированный провод в трубку.
• Возьмите полую алюминиевую трубку и создайте терморазрыв, просверлив отверстия в центре. Используйте для этого сверло.
• Намотайте черный и красный провода друг на друга так, чтобы их можно было удобно продеть в термостойкую трубку. Вставьте трубку прямо до полой части наконечника, обеспечив достаточную изоляцию кабеля.
• Вы не должны покрывать всю длину. Оставьте около 3 или 4 дюймов внизу для остальной части установки.
• Вставьте кабели в полую алюминиевую трубку и подведите ее к наконечнику так, чтобы он образовывал верхнюю часть вашего паяльника.

Изготовление ручки

• Полый кусок дерева станет ручкой для вашего паяльника. При создании отверстия учитывайте размер полой алюминиевой трубки.
• Вставьте кабели в деревянную дощечку так, чтобы она находилась прямо там, где находится полая алюминиевая трубка. Он должен плотно прилегать.
• Вы можете установить полую трубку с наконечника и забить ее молотком, чтобы обеспечить правильную посадку всех компонентов. Не применяйте слишком большую силу при забивании. Вам нужно будет удалить трубку, которую вы используете в качестве буфера, чтобы защитить наконечник.

Сборка зарядного устройства

Пришло время закрепить провода 12-вольтового зарядного устройства. Мы будем использовать второй меньший кусок дерева, длина которого должна быть около 0,5 дюйма.

• Пропустите кабели от 12-вольтового зарядного устройства через отверстие в меньшем куске дерева
• Теперь соедините провода от зарядного устройства с проводами от паяльника, который вы можете собрать выше.
• Обмотайте открытые контакты изолентой, чтобы они не соприкасались. Альтернативой является использование трубок, которые вам нужно будет вставить до того, как вы соедините контактные точки.
• Переместите небольшой кусок дерева, пока он не достигнет места, где находится изолента или трубки. Чтобы избежать ненужных движений, вы можете использовать клей, чтобы зафиксировать его на месте.
• Теперь вставьте все внутрь большой деревянной ручки и закрепите клеем.
• Теперь ваш модуль готов. Подключите его к источнику питания, и вы сможете пользоваться паяльником.

Устранение неисправностей паяльника

Вы можете заметить, что ваш паяльник не работает. В некоторых случаях он может вообще не выделять тепла. В других случаях он может выделять тепло, но не плавит припой должным образом. Важно усвоить несколько советов по устранению неполадок, чтобы всегда получать максимальную отдачу от паяльника. Давайте углубимся в это.

Не пытайтесь использовать советы по устранению неполадок, пока он все еще находится в источнике питания. Перед ремонтом отключите утюг от сети и дайте ему полностью остыть.

Если вы заметили, что ваш паяльник не нагревается, проблема может заключаться в нагревательных элементах. Возможно, вам придется полностью заменить их, чтобы паяльник снова заработал.

В некоторых случаях вы можете заметить, что паяльник нагревается. Тем не менее, вы можете не уметь паять. Возможно, вам придется заменить наконечник или почистить его. Одним из важнейших элементов ухода за паяльником является отсутствие накопления грязи или окислов на поверхности.

Вы должны научиться лужить его, чтобы всегда поддерживать его в хорошем рабочем состоянии. Оксид будет препятствовать передаче тепла, делая ваш паяльник неэффективным.

Если ваш паяльник не включается, это может быть проблема с соединениями. Возможно, вам придется разобрать вашу установку и проверить, правильно ли вы их подключили. Правильно совместите положительный и отрицательный провода, чтобы поток электричества происходил так, как должен.

Проблемы также могут быть связаны с ослаблением крепления некоторых компонентов. Выполнение тестов непрерывности для всей установки поможет вам определить проблему и то, что вам нужно исправить.

Короткое замыкание может означать, что некоторые провода соприкасаются, чего на самом деле быть не должно. Если, например, вы создаете катушки, вы должны убедиться, что они не соприкасаются. Используйте изоляционную ленту или соблюдайте достаточное расстояние между ними, чтобы они не разделялись.

Заключительные мысли

Воспользуйтесь приведенными выше советами о том, как сделать паяльник с зарядным устройством для своего проекта «Сделай сам». Процесс несложный, а материалы недорогие. Все, что вам нужно сделать, это посвятить некоторое время и иметь учебник, подобный этому, который поможет вам.

Удачи в сборке паяльника с питанием от зарядного устройства.
