Самодельные станки по дереву, собранные мастерами руками

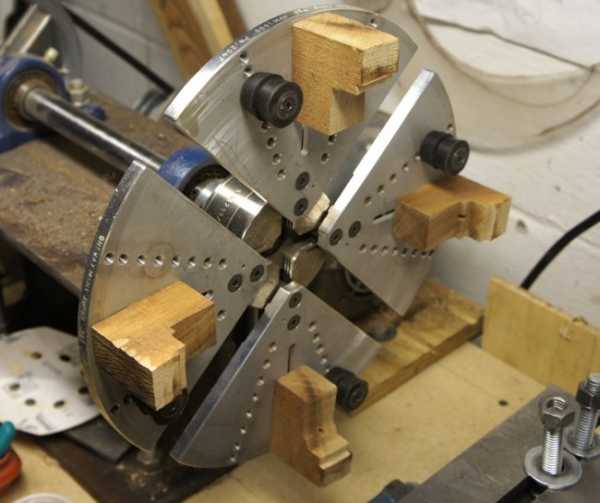

Самодельный токарный станок по дереву

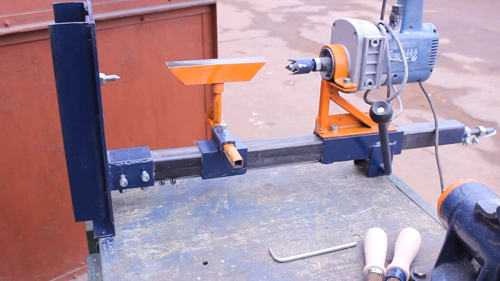

Автор – ведущий канала youtube “Zhelezjaka”. Это стойка для дрели, доработанная определенным образом. Для начала положим набок и отключим патрон для дрели. Вместо патрона закручен дрель, который будет играть роль передней бабки. Зубчатая насадка для фиксации деревянных заготовок на токарном станке, сделанном своими руками. Станина стойки исполняет функцию задней бабки. В специально просверленное отверстие закрутим заточенный болт с контргайкой. Зажимаем деревянную заготовку, передвигая каретку и зажимаем два винта, фиксирующие в этом положении. Всё работает. Не хватает опорной площадки для резцов. Состоит из двух половинок. Сделана специально разборной, чтобы регулировать под разные заготовки.

На станке она вставляется в кронштейн и регулируются как по направлению, по вылету и высоте по отношению к заготовке. Для проведения токарных работ нужен специальный инструмент. Но за его отсутствие мастер использовал заточены старые напильники, которых много в гараже. Это необходимо, чтобы просто показать станок в работе. Вытачивать что-либо на станке – работа не очень сложная. Это даже очень интересно. Главное условие здесь, никуда не торопиться. После обтачивания заготовки и шлифовки наждачкой получилось две ручки для напильников.

По переделке. Настроение мастер добавил уголок. Приварил, чтобы уравнять высоту направляющие штанги, общие для сверлильного и токарного станков. Поставил кронштейн. Закрутил болт с конусом. Сделал переднюю бабку.

Этот самодельный станок по дереву можно использовать как сверлильный. Необходимо только поднять. С передней бабки снять шип. Поставить патрон со сверлом. Убрать шип с низу.

Деревянные заготовки можно точить на всю длину стойки. С диаметром, гораздо больше, чем при изготовление ручки. Мощности этого миксера дрели хватит, чтобы обработать такую заготовку.

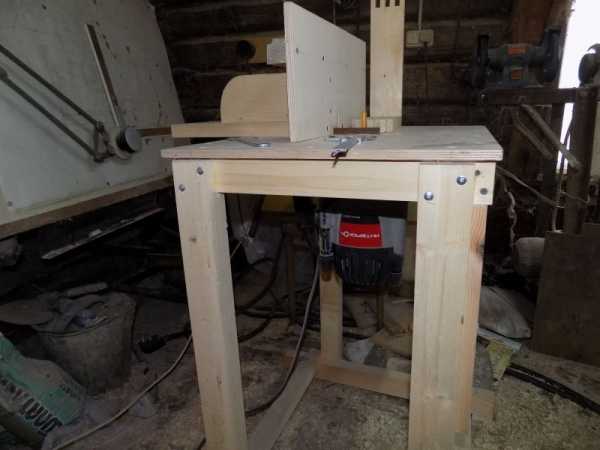

Фрезерный станок из дрели своими руками

Каким только испытанием не подвергал мастер свою стойку для дрели. Высверливать 19 мм отверстие в металле. После этого работал 2 миллиметровым сверлом. Вращал заготовку 70 см длиной. Применял дрель в качестве миксера на стройке. В этом видеоролике на дрель устанавливается штатная фреза от фрезера с хвостовиком 8 мм. Для закрепления направляющих и заготовки очень удобным оказался стол, который сделал мастер заранее. Не оказалась лишней возможность плавно опускать и поднимать дрель. Попробовал работать другой фрезой. Пришел к выводу, что не хватает больших оборотов шпинделя. Хотя в качестве черновых работ по дереву за неимением фрезера можно обойтись таким инструментом, закрепленном на стойке.

Самодельная стойка для дрели

Заготовки можно сверлить любой высоты без сложных регулировок. Берем двадцатку, ставим полоса 5 мм толщиной, просверленную семеркой, чтобы проще проделать большое отверстие. Сделал из металлических уголков, квадратной трубы, полосу использовал в проушинах. Уголок на каретке. Квадратную трубу на стойке. Использованная полоса узкая. Квадратная труба на кронштейнах. Всё это сварено. Станок разборный, снимаются штанга и каретка, переходники на дрели. Их можно делать дополнительно.

Вторая часть

Станок по дереву Фуганок-рейсмус с автоподачей доски

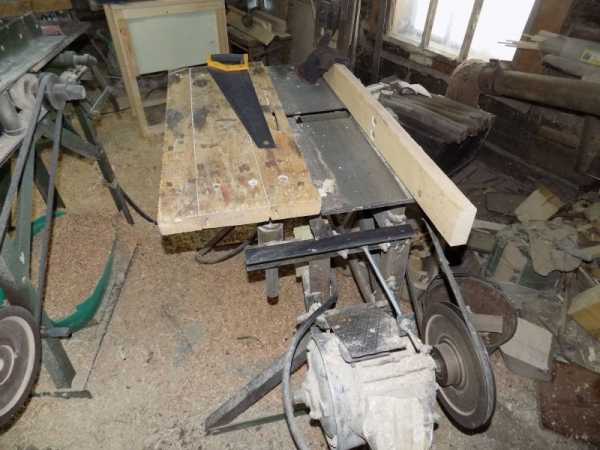

Самодельный деревообрабатывающий станок

Из каких деталей он состоит. Станина из уголка 40 x 40. Если вы найдёте 35 x 35, тоже подойдёт. Необходимый четыре уголка длиной 450 мм. 9 – 550 мм. Еще два уголка длиной 270 мм. Продаются в хозяйственном магазине. Используется шпилька м 12. Они тоже есть в магазинах. Гайки, шайбы. На городской барахолке можно за небольшие деньги приобрести барабан. Ножи длиной 200 миллиметров найдутся в хозяйственном магазине. Нужны две планки под электродвигатель. Два небольших стола под строгальный станок. Размер 300 x 220. Пиловочный стол длиной 600 мм. Столы можно сделать даже деревянные, текстолитовые, из любого подходящего материала. Не обязательно делать железные.

Приспособы для деревообработки тут.

izobreteniya.net

Самодельные деревообрабатывающие станки своими руками

Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.

Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.

В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить станок для деревообработок самостоятельно.

Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

Многофункциональный комбинированный деревообрабатывающий станок

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

• универсальные;
• специализированные;
• узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Составляющие прибора

Детали, из которых чаще всего состоят станки по дереву.

Станина (корпус, рабочий стол)

На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно. Все детали скрепляются при помощи сварки, что более долговечно.

Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.

Валовый механизм

Имеет три типа:

• пильный;
• ножевой;
• шпиндельный.

На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.

Режущий блок

Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.

Блок управления

Механизм работы станка, то есть двигатель. Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.

Направляющая часть

Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.

Дополнительное оборудование

Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.

Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.

Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.

Сборка устройства

Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

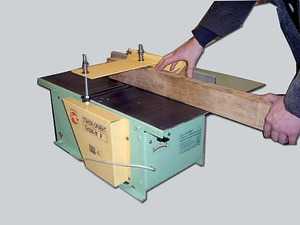

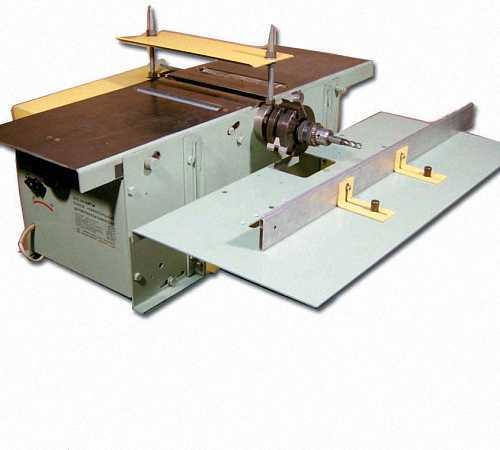

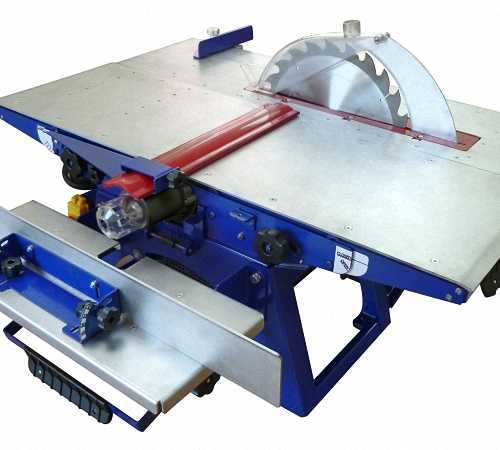

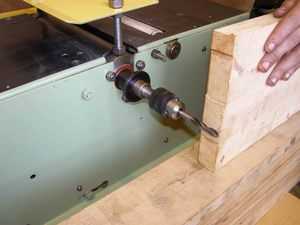

Комбинированный многофункциональный деревообрабатывающий станок

Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.

После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.

Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.

Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому. Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.

Видео по теме: Станок деревообрабатывающий многофункциональный

promzn.ru

Самодельные деревообрабатывающие станки – Блоги Mastergrad

www.mastergrad.com

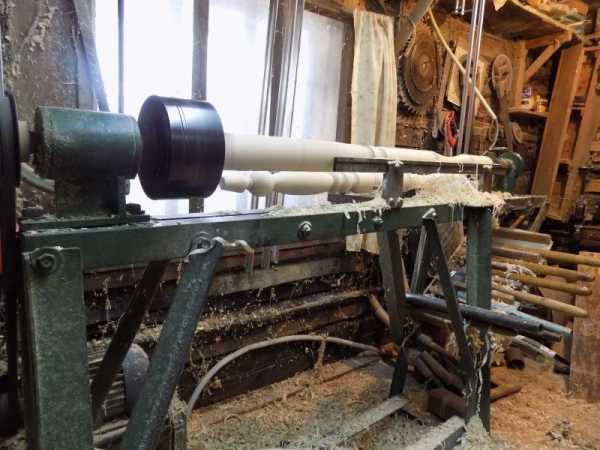

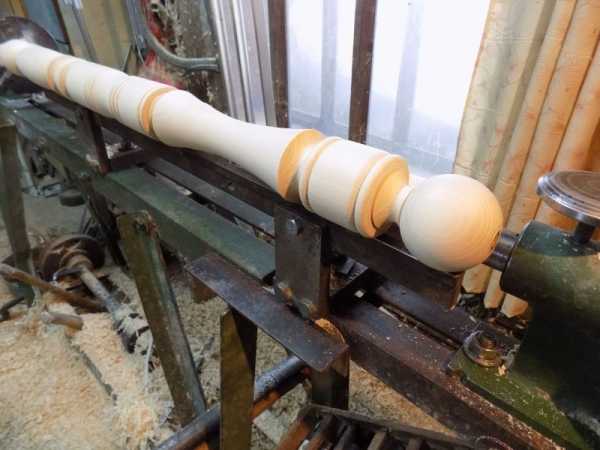

Самодельный токарный станок по дереву

Добавил: Master,Дата: 14 Апр 2015

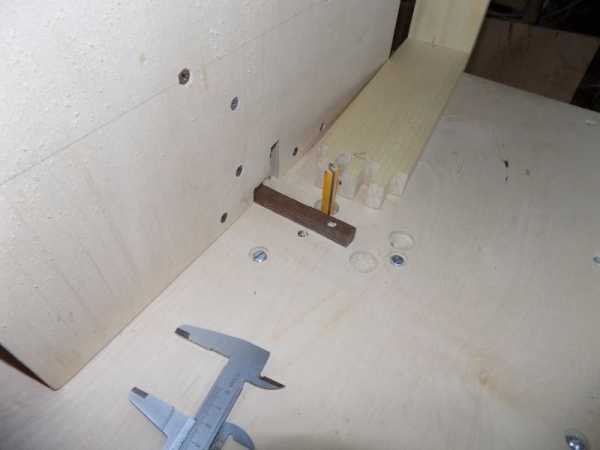

Незаменимым помощником в делах домашнего мастера будет фрезерный станок по дереву. Купить станок — это будет довольно дорого, а вот сделать его своими руками будет намного дешевле! Давайте подробнее в картинках рассмотрим изготовление подобного станка.

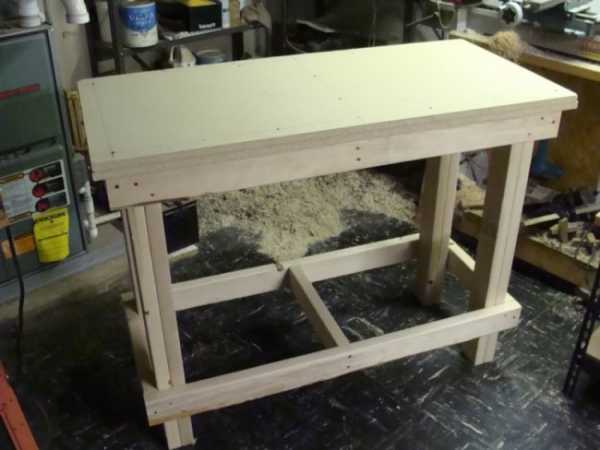

Изготовление станка начинается со столешницы. Делаем её из брусков 40 х 80. Ножки делаю из сдвоенных брусков.

Далее сверху накрываем листом ДСП. Я накрыл двумя листами.

Верстак готов! Теперь на мой обычный верстак устанавливаю механизмы.

У меня была возможность на местном машиностроительном заводе сделать 1-дюймовый вал с резьбами на одном конце и с ключом под шкив на другом конце. Купил две подушки с подшипниками. Двигатель 1725 об / мин с фермы с 2-3-4 дюйма шкивом. Шкив на вал 7 дюймов. Подобные готовые механизмы можно купить на базаре или в магазине.

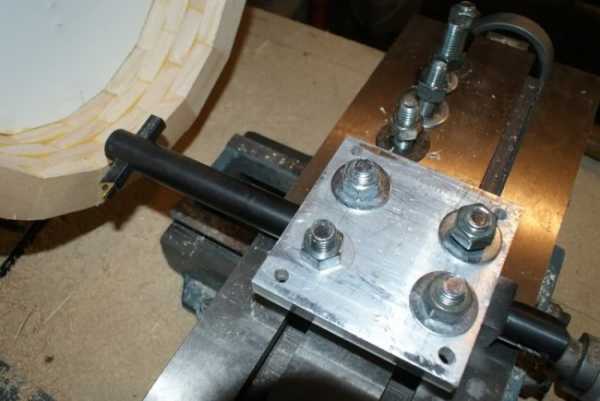

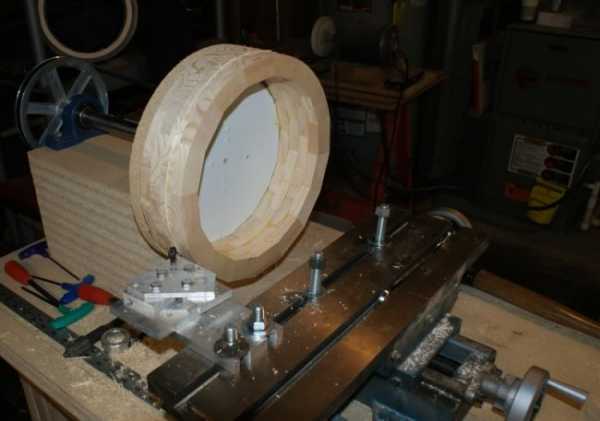

Мой поперечник салазок стола крепится болтами к столешнице.

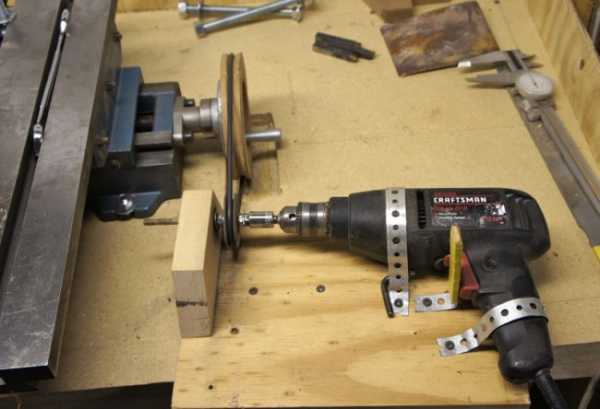

Чтобы автоматизировать подачу резца, я приспособил обычную дрель.

Затем я сделал нижнюю полку в столешнице и полку. Добавил еще немного фанеры по бокам и сзади, чтобы добавить жесткость конструкции.

При желании можно добавить выдвижные ящики, дверца.

П О П У Л Я Р Н О Е:

• Автоматический ночник для безопасности

Во время отсутствия хозяев дома злоумышленники могут совершить кражу. Для предотвращения этого можно собрать простую схему, которая автоматически включала бы свет. Ниже, представлена простая схема, включающая свет примерно через 2 часа после полуночи. Время, в которое происходит большинство ограблений.

Эта простая схема собрана на CMOS IC CD4060 для того чтобы получить необходимое время задержки.

Подробнее…

• Делаем стереоочки своими руками.

Изготовление стереоочков в домашних условиях.

Для просмотра 3-D изображений ( фотографий, фильмов, компьютерных игр) не обходимо иметь стереоочки. Все хорошо, только анаглифные стереоочки не купишь в любом киоске. Но если вы захотите увидеть объемные фотографии, вы можете сами изготовить красно-синие стереоочки.

Для этого вам понадобятся:

Подробнее…

• Как экономить электроэнергию, тепло, электричество?

Как сэкономить расход электроэнергии на освещении, электрообогреве? Как сберечь тепло? Методы реальной экономии электроэнергии. Способы снижения расхода электричества и расходов на электроэнергию. Применение энергосберегающих технологий.  Подробнее…

– н а в и г а т о р –

Популярность: 17 232 просм.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.

www.mastervintik.ru

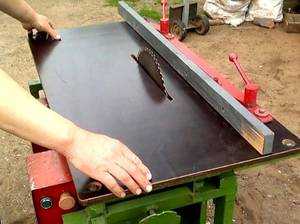

Самодельный деревообрабатывающий станок | Из дерева своими руками! Интересные деревянные поделки, мебель, мастер-классы по дереву

Деревообрабатывающий станок очень полезная вещь, если вы работаете с деревом, практически незаменимая. На нем можно отстрогать бревно или деревянную заготовку до бруска нужного размера, можно равно ее распилить вдоль или поперек.

Готовые станки нынче дороги, но их вполне можно сделать своими руками. Данный деревообрабатывающий (фуговально-пильный) станок как раз самодельный. Вот его технические характеристики:

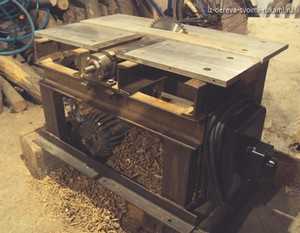

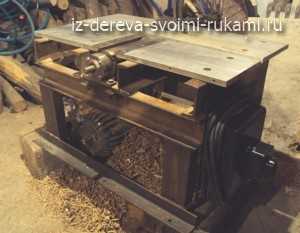

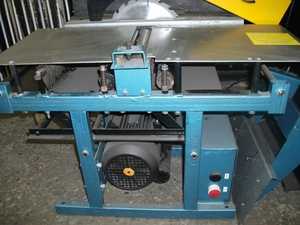

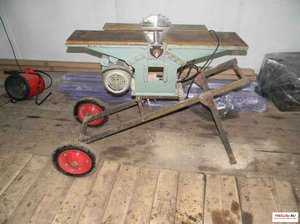

Станок собран из швеллера, уголка и двух аллюминевых плит. Мотор, вал и пусковой механизм с конденсаторами приобретался в разных местах.

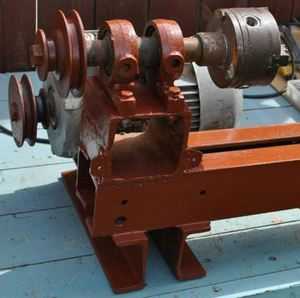

Станина сваренная с расчетом под купленный вал получилась тяжелой, поэтому крепить ее не нужно, с места не сдвинется. Мотор крепится на платформу:

Платформа имеет амплитуду движения, тем самым можно регулировать натяжение ремня.

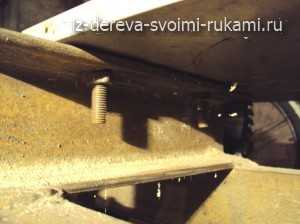

Толщина реза регулируется поднятием аллюминевой плиты с помощью простых болтов и гаек:

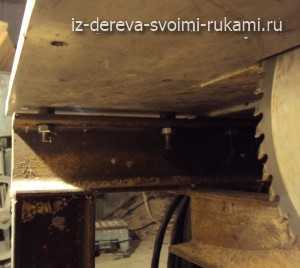

Одна плита регулирует толщину пропила:

Другая толщину строгания:

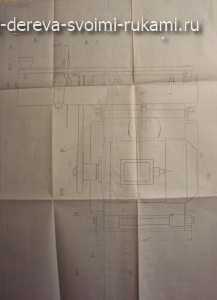

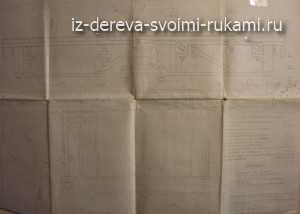

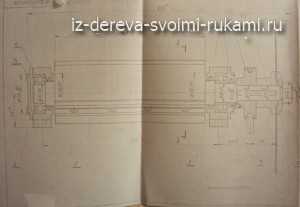

Дальше выкладываю рабочие чертежи, по которым собирался этот станок, качество конечно не очень. Вот общий вид спереди:

А вот вид сверху:

Вид сбоку:

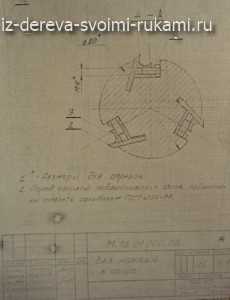

Ножевой вал в сборе:

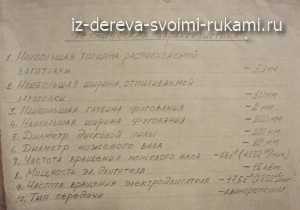

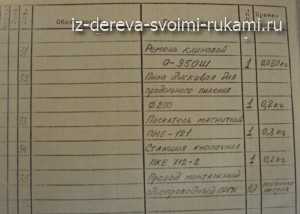

И пояснения к чертежам:

При желании я могу предоставить интересующимся полный комплект рабочих чертежей самодельного деревообрабатывающего станка на договорной основе.

iz-dereva-svoimi-rukami.ru

Самодельный деревообрабатывающий станок

Деревообрабатывающие станки своими руками | Строительный портал

Деревообрабатывающий станок используется не только в столярных или промышленных мастерских. Применяя данное устройство в хозяйстве есть возможность самостоятельно изготовить любой предмет фурнитуры и даже построить дом. О том как изготовить деревообрабатывающие станки своими руками рассмотрим далее.

Оглавление:

Устройство деревообрабатывающего станка

Каждый деревообрабатывающий станок состоит из основных и дополнительных частей. В качестве основных частей выступает:

• рабочая плита,
• станина,
• устройство вала,
• один из вариантов режущего инструмента,
• механизм, отвечающий за передачу движения.

Дополнительные элементы деревообрабатывающего станка:

• участки с ограждением опасного места,
• точка, отвечающая за подачу деревянного материала,
• приспособление для запуска станка,
• устройство для смазки.

В качестве станины используется тяжеловесное сооружение, выполненное из чугуна или из цельного стального сплава. Все конструктивные части станка устанавливают на станину. Она отвечает за их месторасположение и за устойчивость устройства. В большинстве случаев установка станины производится на железобетонный фундамент.

Основной функцией рабочего стола является фиксация всех рабочих элементов. Его изготавливают из предварительно отшлифованного чугуна. Есть два варианта стола: подвижный и неподвижный.

Чтобы прикрепить режущий инструмент к станку используется устройство рабочего вала. Есть несколько разновидностей данного устройства, которые различаются типом режущего инструмента, прикрепленного к нему. Выделяют:

• пильный,
• ножевой,
• шпиндельный рабочий вал.

Он всегда изготавливается из точенной стали, характеризуется прочностью, сбалансированностью и наличием места, на котором крепится режущий инструмент.

В качестве режущего инструмента выступают различные детали. Они различаются конструктивными и функциональными особенностями, а также формой и размерами.

Для их изготовления используется высококачественная углеродная сталь. Рассмотрим некоторые виды режущих инструментов для деревообрабатывающего станка:

• устройство в виде круглого диска применяется на станках круглопильного типа;
• инструмент в форме пильной ленты применяют на ленточнопильных станках;
• ножи плоского и фасонного типа используют на фрезерных, строгальных или шипорезных конструкциях;
• на сверлильных деревообрабатывающих станках пользуются сверлами;
• долбежную цепь применяют на цепнодолбежных устройствах;
• для ферезерных и шипорезных станков отличным вариантом станет использование крючков, прорезных дисков и фрез;
• на деревообрабатывающих станках циклевального типа используют циклевальные ножи;
• для шлифовальных станков используется рулонная шкурка.

Деревообрабатывающие станки фото:

Преимущества и сфера использования деревообрабатывающих станков

Деревообрабатывающие станки имеют большое количество преимуществ перед ручными инструментами по обработке деревянных поверхностей. Во-первых, скорость работы деревообрабатывающего станка намного выше, поэтому используя данный аппарат существенно экономится время на обработку одной детали.

Универсальный деревообрабатывающий станок способен обрабатывать различные детали, и производит несколько видов работы, например, шлифовку, фрезеровку и сверление.

При соблюдении всех технологий изготовления деревообрабатывающего станка, такое устройство способно прослужит его владельцу не один десяток лет.

Современные деревообрабатывающие станки с ЧПУ имеют усовершенствованные функции работы, в процессе выполнения которых, человек работающий на станке, практически не перетруждается. Достаточно произвести запуск, предварительно записанной программы и установить деталь. С такими темпами, количество деталей увеличивается, а время на их обработку – уменьшается. Такие станки способны работать круглосуточно и непрерывно.

Если рассматривать деревообрабатывающие станки бытового назначения, то среди них также выделяют много достоинств:

1. Такие станки оснащены двигателем со средней мощностью в 2,2 кВт, такая мощность позволяет выполнять работу быстро и не перегружаясь.

2. Такие станки обладают хорошим качеством обрабатываемой продукции.

3. Они не требуют больших затрат по обслуживанию и эксплуатации.

4. Возможность установки дополнительных приставок, позволяет увеличить количество функций бытового деревообрабатывающего станка.

5. Основными функциями такого станка является распиливание, шлифование, фрезеровка и сверление дерева.

6. Большое количество функций и универсальность такого оборудования позволяет работать с различными видами дерева, при этом выполняя разнообразные операции.

7. Если рассматривать о деревообрабатывающих станках отзывы, то для частного или домашнего использования отличным вариантом станет покупка или самостоятельное изготовление бытового станка.

Сфера использования деревообрабатывающих станков достаточно широкая, из-за их многофункциональности. Они применяются как в частной, так и в промышленной деревообработке.

С помощью деревообрабатывающих станков изготавливают полуфабличные элементы или заготовки, такие как доски, бруски, шпон, стружка. Также на них изготавливают детали к деревянным изделиям или целые деревянные конструкции, например: паркет, лижи, мебель, детали музыкальных инструментов и т.д.

Все задачи, которые связаны с обработкой дерева с легкостью решает деревообрабатывающий станок. Это устройство осуществляет не только распиливание и сверление дерева, но и его шлифовку и даже резьбу, на изготовление которой вручную требуется в десятки раз больше времени.

Основные виды деревообрабатывающих станков

В соотношении с технологическим принципом обработки дерева деревообрабатывающие станки разделяют на:

• универсальные,
• специализированные,
• узкого производства.

Станки универсального назначения отличаются широкой популярностью из-за их многофункциональности. Их используют на разнообразных как производственных, так и индивидуальных предприятиях. Особенность такого станка состоит в том, что на нем возможно выполнять практически все виды обработки дерева. Но в то же время, качество выполненной работы будет немного ниже, чем, например, у специализированного станка.

Специализированные деревообрабатывающие станки способны выполнять только одну функцию, при этом способны перенастраиваться и используются в разных отраслях.

Использование специальных станков сводится к изготовлению определенных деталей, другие операции на таком станке выполнить невозможно.

Специализированные станки бывают:

• фрезерного типа,
• круглопильного типа,
• ленточнопильного типа,
• продольно-фрезерного типа,
• сверлильного типа,
• шипорезного типа,
• сверлильно-фрезерного типа,
