Деревообрабатывающий станок своими руками из коронки по дереву

✅ Дата публикации: 17.02.2020 | 📒 Самоделки | 🕵 Комментариев нет

Деревообрабатывающий станок своими руками

Содержание статьи:

  • 1 Что будет нужно для изготовления деревообрабатывающего станка
  • 2 Как работает самодельный деревообрабатывающий станок

До чего же наши люди умны и изобретательны. Сделать из обычного гвоздя отвёртку, а затем выполнить ею свою работу и получить за это зарплату… Такое сможет проделать не каждый американец.

В интернете давно есть интереснейшая идея с использованием коронок по дереву. Без станков и различных дорогих приспособлений, вы легко можете сделать из куска прямоугольной деревяшки, самый настоящий черенок для лопаты. В общем, смотрим, как можно сделать из обычной коронки по дереву, простейший деревообрабатывающий станок.

Что будет нужно для изготовления деревообрабатывающего станка

В принципе, назвать данное приспособление деревообрабатывающим станком, очень сложно, поскольку его конструкция проста как дважды два. Во-первых, нужна будет коронка по дереву. Диаметр коронки зависит от того, какой по толщине держатель для лопаты вам в итоге нужно сделать.

Но и это ещё не все. Коронка нужна сквозная. Поэтому, в некоторых случаях, необходимо будет срезать болгаркой её нижнюю часть, там, где крепится сверло в качестве направляющей. Также можно попробовать коронку по бетону или любую другую.

Кроме коронки нужно будет иметь два деревянных квадрата. Просто отличным вариантом в данном случае станут бруски от поддонов, к которым крепятся доски. В каждом бруске необходимо проделать отверстие строго по центру, чтобы в него можно было бы установить коронку по дереву.

В одном бруске, как это можно заметить на картинках, следует проделать сквозной рез. Смысл сего действия заключается в том, чтобы вам было легче ставить и снимать коронку по дереву.  После установки брусок зажимается в тисках, а коронка плотно сидит из-за этого в отверстии.

Второй же брусок с отверстием будет служить в качестве направляющей для обрабатываемой деревяшки. Когда она крутится и стачивается в коронке, то другим концом проходит через отверстие во втором бруске, тем самым не болтаясь и не уходя в стороны.

Как работает самодельный деревообрабатывающий станок

Для работы самодельного станка для деревообработки, кроме коронок и деревянных брусков с отверстиями, которые будут зажаты в тисках, также потребуется электрическая дрель. Она должна быть достаточно мощной и обязательно иметь боковую рукоятку, чтобы можно было бы уверено и крепко держать инструмент в руках.

Смысл работы приспособления прост. Вы закрепляете один конец деревяшки в патроне электродрели, а второй, заточенный конец засовываете в коронку по дереву. Ну а дальше, дрель включается в работу, и деревяшка начинает стачиваться, проходя через второе отверстие в бруске.

Вот таким простым и не хитрым способом можно быстро и легко сделать черенок на лопату или ручку для молотка. Теперь нет нужды бежать в магазин и покупать кривые держатели. Зачем? Ведь самодельный держак для лопаты, вы никогда для себя не сделаете кривым или не ровным.

Смотрите другие самоделки на сайте samastroyka.ru.

При необходимости можно легко модернизировать самодельное приспособление. Сделать его стационарного типа, например, в виде столешницы с направляющими. Ну а в качестве дрели, можно легко приспособить однофазный электродвигатель, при одном важном условии, что коронка будет подвижной по всей длине столешницы.

Присылайте свои идеи самодельных станков, и вместе у нас все получится.

Оценить статью и поделиться ссылкой:


Как сделать строгальный станок по дереву своими руками

Главная › Новости

Опубликовано: 03.09.2018

Самодельный фуганок (станок) своими руками #0

Для обработки изделий из древесины в домашних условиях лучше всего использовать собранный самостоятельно  станок самодельный  своими руками, который при необходимости поможет в изготовлении мебели или деревянных поделок используемых в хозяйстве.

Это позволит сохранить денежные средства с учетом того, что данное оборудование  применяется  периодически при выполнении не больших объемов работ.



Самодельный строгальный станок

Принцип действия станка

Станок  предназначен для обработки деревянных изделий. Конструктивно имеет схему, где на рабочем столе сделана специальная прорезь, в которой устанавливается рабочий вал со специальными ножами, обеспечивающими обработку деревянных изделий и имеющий привод от электродвигателя.

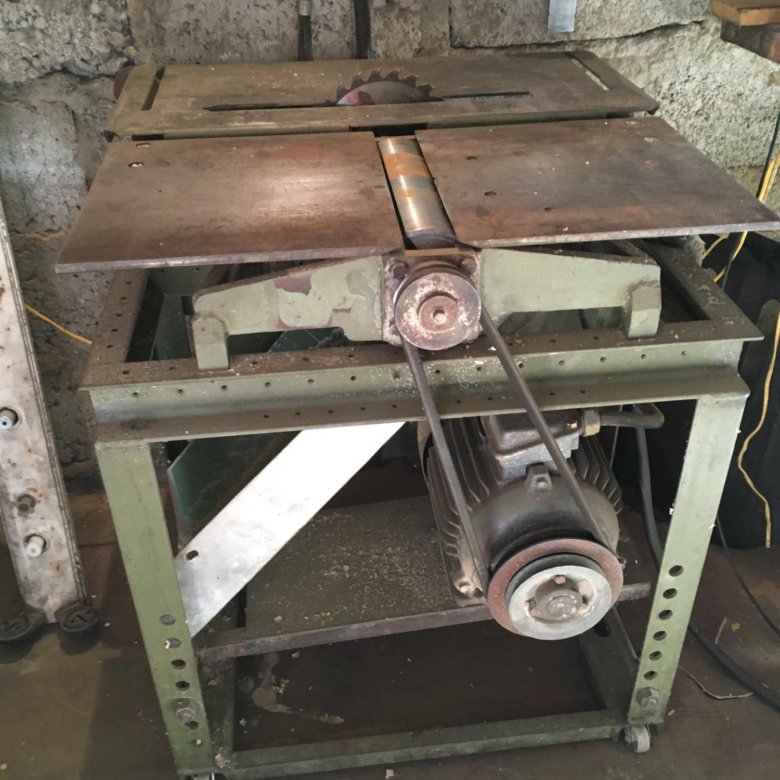

Деревообрабатывающий станок для дома своими руками

Конструкция строгального станка

Конструкция рабочего стола состоит из двух частей: неподвижной и подвижной. Верхняя часть стола столешница может изготовляться из листов  3 мм металла или  фанеры толщиной 10-15 мм.

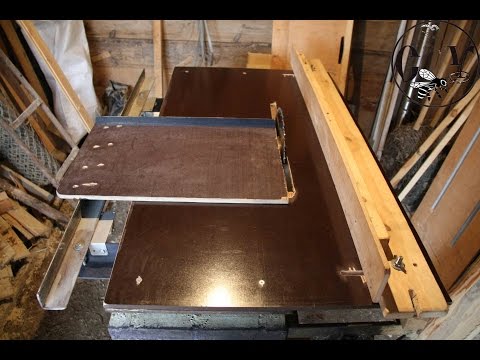

Самодельный деревообрабатывающий станок руками мастера / Homemade woodworking machine

Неподвижная рама крепится к станине с помощью стоек, которые жестко фиксируются  на раме станка.

Подвижный стол можно сделать  с использованием элементов, где рамка и боковина прикреплены к столешнице. Изменение высоты стола по отношению к валу происходит за счет перемещения опорной плиты с помощью регулировочных винтов.

Деревянная заготовка при обработке регулируется с помощью направляющих, которые позволяют менять уклон стола.

За счет изменения положения столешницы регулируется толщина срезаемого слоя заготовки, согласно заданным размерам.

Станок  можно сделать с одной или двумя обрабатывающими поверхностями и производить одностороннюю или двухстороннюю обработку поверхности  древесины. Необходимо также учитывать, что ножи на вал могут монтироваться двух типов:

однокромочные; двухкромочные.

Однокромочные ножи в процессе работы требуют периодической регулировки для соблюдения точности и частоты обработки заготовок.

Самодельный рейсмусовый станок

Собираем станок своими руками

Для сборки  станка своими руками необходимо исполнить чертеж с указанием всех размеров и выполнить целый ряд работ. Для использования в домашних условиях более удобен небольшой компактный аппарат  по возможности оснащенной как можно большим количеством функций.

Предварительно подготовленный чертеж поможет избежать ошибок, которые часто допускаются при самостоятельном изготовлении  строгального станка своими руками.

Для изготовления  строгального  станка своими руками могут  потребоваться  комплектующие:

электрорубанок; шкивы; электродвигатель; привод; блок управления; рабочий вал с фрезами; электропроводка; листовой металл 3 мм; уголок, трубы; фанера 10-15 мм; доски строганные; набор крепежных болтов и гаек; саморезы.

Станок самодельный  своими руками можно сделать, используя 2 варианта конструкции (чертеж):

на основе электрорубанка; по традиционной схеме (вал имеет привод от электродвигателя).

Предварительно необходимо разработать  чертеж для каждой схемы и принять окончательное решение с учетом преимуществ и наличия, комплектующих для сборки строгального станка своими руками.

Производим  работы по изготовлению  отдельных деталей и сборку оборудования (по чертежу):

Изготавливаем станину, которую можно собрать из металлических труб, соединив  отдельные части с помощью сварки или из деревянных брусков, с соблюдением требований к прочности конструкции. Сверху на станину устанавливаем рабочий стол, изготовленный из фанеры с пропилом для монтажа рубанка. Монтируем дополнительно 2 листа фанеры, которые будут выполнять функцию ограничивающих плит — передней и задней. Устанавливаем электрорубанок ножом вверх и жестко его фиксируем. Крепим крепежные болты с приспособлениями для регулировки положения электрорубанка относительно рабочей поверхности стола. Производим монтаж регулировочного упора изготовленного из фанеры.

Характеристика оборудования строгального станка

Для изготовления  аппарата  необходимо специальное оборудование:

Электродвигатель мощностью 0. 85-1.5 кВт со скоростью вращения вала 1500-3000 об/мин. Электрорубанок позволяющий обрабатывать деревянные заготовки шириной до 250 мм, длиной от 100 до 6000 мм. Рабочий стол, изготовленный из фанеры 10-15 мм или листового металла 3 мм. Набора шкивов с помощью смены, которых можно менять скорость вращения вала. Аппарат может оснащаться механизмом, обеспечивающим возвратно-поступательное движение стола с закрепленной заготовкой и поступательное движение резца в вертикальном или горизонтальном положении.

Самодельный фуганок

Конструкция самодельного  строгального станка (с использованием чертежа)  должна быть выполнена с соблюдением технологических норм для станочного парка по дереву и отвечать всем требованиям по технике безопасности.
