самодельный кран для строительства частного дома

Поднятие тяжестей и перемещение их с одного места на другое требует колоссальных затрат сил и времени.

Как правило, такая необходимость возникает при строительстве частного дома.

Чтобы чрезмерно не напрягаться, целесообразно использовать подъемный кран.

Обычно такую конструкцию изготавливают из металла. Однако, если бюджет сильно ограничен, можно сделать подъемный кран из дерева.

В сегодняшней статье мы как раз и рассмотрим, как сделать своими руками деревянный подъемный кран для стройки. Своим личным опытом поделился автор YouTube канала «Домостройщик».

Возможно, вам также интересно будет прочитать статью: как изготовить оснастку для работы с дрелью

.

Подъемный кран своими руками

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Универсальные складные козлы, регулируемые по высоте

Козлы — незаменимы при строительстве дома. Распилить длинные заготовки.

Построгать что-то длинномерное.

Или, соорудить подмости, положив на пару козел доски, чтобы стоять на них.

Козлам везде найдётся применение. Обычно их делают из дерева. Например, складные козлы.

Или стационарные, которые не жалко бросить на улице.

А вот вариант козел из металла с выдвижными ногами, от участника портала с ником михаил рившин.

Или увеличить или уменьшить высоту, в зависимости от выполняемых задач.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Технические параметры

Некоторые модели маленьких кранов не имеют собственного тягового двигателя. Поэтому для перемещения они оснащаются резиновыми или полиуретановыми колёсами или являются стационарными. Тем не менее, есть среди представителей мини-кранов самоходные модели. Они, в большинстве своём, на гусеничном ходу. Причём гусеничная лента у них резиновая, что позволяет свободно двигаться по любым поверхностям, включая бетонные полы зданий.

Многие мини краны оснащены электродвигателями. Именно это объясняет широкое применение данных машин внутри помещения.

Отбросим конструктивные особенности этого типа машин, основные технические характеристики мини кранов те же, что и у их больших собратьев:

  1. Грузоподъёмность;
  2. Вылет стрелы;
  3. Грузовысотные характеристики.

Большое значение у маленьких кранов имеют габаритные размеры, вид оборудования и возможность работы в сложных условиях.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

  1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
  2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

  1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
  2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

  1. Для натяжения кабелей, силовых линий и подвесных конструкций.
  2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
  3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

  1. Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
  2. Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
  3. Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Источник

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

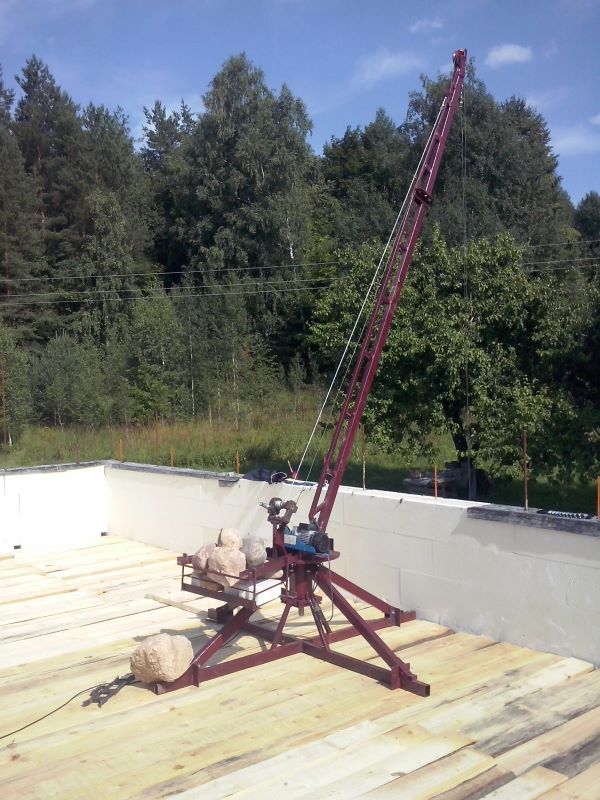

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен.

Подъёмник работает так:

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к ed_hanow.

Отвечаю по пунктам:

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Пошаговая схема изготовления

Крепление опорной балки

Рама тележки

Рама с обводными подшипниками

Тележка с опорными подшипниками

Кран-балка с установленной кареткой

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

Самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

Из инструментов вам понадобятся:

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Процедура монтажа

Есть несколько типов конструкций, они отличаются друг от друга по назначению и устройству. Процесс сборки зависит от сложности конструкции.
Промышленность выпускает механизмы, оборудованные крюком. Они предназначены для подъема грузов общего назначения. Есть специализированные устройства — вместо крюка на них установлен грейфер или магнит.

Перед тем как начать сборку, нужно определить способ монтажа. Он зависит от местоположения крана, который может располагаться внутри цеха или на улице. Монтаж не займет много времени, но ряд грузоподъемных устройств устанавливают только после того, как будут проложены .

Если кран нужно сделать в помещении, то перед монтажными работами проверяют состояние стен. Они должны выдерживать вес конструкции и груза.

На первом этапе работ сооружают железнодорожные пути, по которым будет перемещаться мостовой механизм. Безопасность зависит от качества креплений двутавра кранового и других элементов, поэтому все узлы конструкции тщательно проверяют.

Элементы раскладывают на земле в том месте, где должно стоять грузоподъемное устройство. Работу начинают со сборки металлических опор — механизм будет располагаться на них. Все части перед монтажом осматривают, они не должны иметь трещин или других дефектов.

Опоры можно устанавливать на расстоянии от стен, ведь они не обязательно должны охватывать всю ширину помещения. Когда они будут готовы, переходят к установке кран-балки. При сборке используются профили-двутавры.

поднимают после завершения сварочных работ. Сначала рабочие устанавливают электрическое оборудование, после этого они прикрепляют электроталь. Ее размещают в середине балки; для крепления используют струбцины.

На завершающем этапе монтажа кран-балки подвесной ее концы фиксируют на подкрановых путях. Обязательно устанавливают ограничители перемещения. Это делают для того, чтобы предотвратить сход крана с путей.

Подвесную кран-балку монтируют без опор. Они не нужны, ведь подкрановые пути прокладывают по перекрытиям здания.

Как сделать подъемный кран своими руками для дачи

Поднятие тяжестей и перемещение их с одного места на другое требует колоссальных затрат сил и времени.

Как правило, такая необходимость возникает при строительстве частного дома.

Чтобы чрезмерно не напрягаться, целесообразно использовать подъемный кран.

Обычно такую конструкцию изготавливают из металла. Однако, если бюджет сильно ограничен, можно сделать подъемный кран из дерева.

В сегодняшней статье мы как раз и рассмотрим, как сделать своими руками деревянный подъемный кран для стройки. Своим личным опытом поделился автор YouTube канала «Домостройщик».

Возможно, вам также интересно будет прочитать статью: как изготовить оснастку для работы с дрелью

.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Сборка подъемного крана

На последнем этапе останется только закрепить стойку со стрелой на опорной площадке, и установить кран в рабочее положение.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

(7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

ИмхоДом › Форумы › свободная тема › (7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

  • В этой теме 39 ответов, 20 участников, последнее обновление 10 месяцев сделано Evgeniy Suvorov .
  • Томск

Доброго здоровья вам друзья.

Строительный сезон 2021 у меня подошел к завершению. Собрал видео и фотки в одну кастрюлю, перемешал, добавил много букАв. Получилось некое блюдо под названием «Итоги-2017». Приглашаю на дегустацию…

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

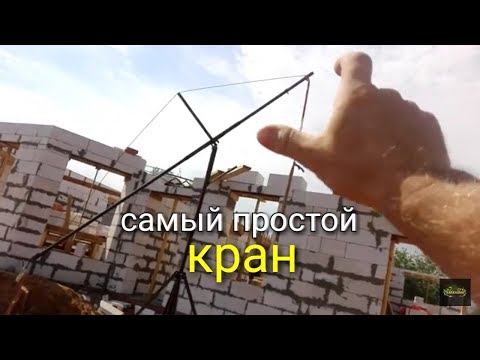

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Развитие промышленности[править | править код]

Электротехникаправить | править код

После того, как найдено достаточное количество латекса, красной пыли (), меди, железа и олова, можно приступать к изготовлению генератора — первого источника электрической энергии, а также первого потребителя электроэнергии — электропечи (), которая работает почти вдвое быстрее обычной. Для создания электропечи потребуется медь и красная пыль, потому что обязательно потребуется электросхема.

В IndustrialCraft² рекомендуется добытую руду сначала измельчать в дробителе, а только потом плавить. Таким образом из одного блока руды получается 2 слитка, вместо одного. Поэтому, чем раньше дробилка будет изготовлена, тем лучше. Также имеет место рудопромывочная машина и термальная центрифуга, которая позволяет намыть из раздроблённой руды ещё больше ресурсов. Аналогичным образом, рекомендуется не плавить латекс в печи для получения резины, а использовать экстрактор, так как в нём из латекса выжимается больше резины. Дробилка, рудопромывочная машина и экстрактор также являются потребителями электроэнергии.

Шахтёрское делоправить | править код

На начальной стадии развития в этом моде, когда будет накоплено достаточно много железа, стоит запастись каменными кирками и одной железной и отправиться в шахту (пещеру или каньон). Рекомендуется пробыть в ней час-другой реального времени, добывая груду , различные камни (камень, уголь, лазурит, обсидиан, алмазы) и красную пыль, чтобы потом при любом сложном и не очень крафте не бегать в шахту за новыми порциями полезных ресурсов.

Впоследствии в шахтёрском деле очень пригодятся шахтёрский лазер и буровая установка (служит для автоматической добычи ресурсов).

Сельское хозяйствоправить | править код

Аграрный комплекс можно эффективно использовать для жизнедеятельности игрока благодаря жёрдочкам (упрощающим земледелие) и селекции растений. Например, феррий даёт в качестве урожая небольшую кучку железной пыли, а аурелия — золотой самородок. Крайне полезной является кружка кофе, которая прибавляет игроку бодрости, благодаря чему он двигается быстрее. Кружка кофе () крафтится из плодов кофе.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Таль для гаража: изготовление привода

Таль для подъема грузов можно изготовить самостоятельно. За его основу берут тормозной рычаг, который раньше стоял на грузовом автомобиле. В машине такой рычаг способствует подводу колодок и уменьшению зазора между ними.

Чтобы сделать таль своими руками, нужно обладать навыками электросварочных и токарных работ.

Вал разжимного кулака обрезают до нужного размера при помощи токарного станка. Вал оснащают двумя шайбами. Вся конструкция называется намоточным барабаном. Одну шайбу оснащают изнутри кольцом так, чтобы оно не мешало свободному прохождению троса.

Как делать привод:

Перед изготовлением подъемника необходимо подготовить чертежи. Готовое приспособление можно использовать, чтобы поднять и спустить центробежный насос и другие виды грузов. В качестве альтернативы этому виду крана можно сделать гидравлический кран «Гусь».

Для подъема двигателя и кузова в гараже понадобится специальный механизм. Стоят они дорого, поэтому сэкономить можно на самостоятельном изготовлении. Для этого необходимо предварительно ознакомиться с видами подъемных механизмов и их функциональностью. После выбора вида механизма нужно заняться составлением чертежей и плана сборки конструкции. Для самостоятельного изготовления лучше обладать навыками токарных работ и навыками в сборке механизмов.

Источник

Как сделать подъемный кран своими руками для дачи

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими руками

Содержание

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Игрушка «Подъемный кран. Подъемный кран своими руками Самодельный кран для стройки дома

Многие люди считают, что построить дом из 6 метрового бруса в одиночку – задача из разряда фантастики. Тем не менее, сделать это вполне реально, но при этом придется воспользоваться краном-помощником, который вполне реально соорудить самостоятельно.

Поскольку деревянный брус довольно громоздкий и тяжелый, поднять его самостоятельно будет довольно сложно. С помощью крана, в свою очередь, брус можно класть на место распила, а также, с помощью его функций, можно вполне успешно поднимать распиленный брус на цоколь дома.

Для рамы самодельного крана подойдет любой вид металлического лома. При этом, её можно изготовить из обычных уголков размером 63х63х5 миллиметров.

В качестве стрелы была использована пятиметровая труба диаметром в 50 миллиметров, также, особенность конструкции подразумевает под собой, что в будущем стрелу возможно будет удлинить на несколько метров.

Усиливается подобная конструкция металлическими уголками 30х30х3.

Максимальный вес, поднимавшийся краном – 150 килограмм. Тем не менее, особенность конструкции данного крана позволяет поднимать грузы весом полтоны, но для этого придется повысить число кратности полиспастов.

Принцип работы полиспаста схож с особенностями работы редуктора: для достижения большей мощности приходится обеспечить соответствующую длину каната, которой, соответственно, понадобиться намного больше. Вследствие этого скорость подъема груза замедлится, но поднять кран сможет намного больше.

Одной из главных характеристик редуктора является передаточное число, полиспаст, в свою очередь, должен обладать кратностью – соотношением количества «колец» на тросе со сбегающими с барабана. Исходя из этого, в случае, когда на самодельном кране намотано 5 витков, полиспаст является пятикратным. Иными словами, для поднятия полутонного груза понадобиться сила, прикладываемая к подъему 100-килограммового груза.

В чем особенность самодельного подъемного механизма?

Стоит отметить, что изготовление всех узлов и механизмов самодельного крана-помощника – процесс трудоемкий и утомительный, требующий огромнейших временных затрат. Таким образом, чтобы изготовить все составляющие крана, понадобится как минимум неделя, а на сборку готового устройства и его калибровку уйдет еще два-три дня. В качестве привода поворота был использован шестикратный полиспаст, привод подъема стрелы же, в свою очередь, представлен двукратным механическим полиспастом.

Конкретно в данном устройстве, поворотная платформа выполнена из двух планшайб, а сам же кран был собран из подручных материалов, поэтому не удивительно, что ось его представлена 30 мм. болтом, выполненным из стали, не обладающей высокой прочностью. Обусловлено такое решение фактом, что высокопрочная сталь практически не поддается сварке: при превышении предела прочности подобный болт сразу же лопается, его невозможно ни растянуть, ни согнуть.

Узлы самодельного крана желательно смазать небольшим количеством литола. Для уменьшения массы противовеса, в кране установлены 2-х метровые опорные лапки.

Занимаясь расчетом узлов при изготовлении данного приспособления необходимо учесть, что при среднем радиусе детали, отвечающей за поворот, а также расстоянии до противовеса с указанной массой, на основной болт будет действовать растягивающая нагрузка (которая при работе, естественно, будет значительно больше). Перед началом эксплуатации крана необходимо тщательно проверить показатели устойчивости.

Блочки для подъемного механизма можно соорудить из двух крупных и одной небольшой шайб. Такие блочки будут устойчивы. Крайне важно, чтобы трос обладал нужной гибкостью, или же сами блочки имели соответствующий канату диаметр, ведь при подъеме стрелы без груза, канат может вылететь из блока, что будет весьма неприятно.

В качестве троса был использован толстый шнур диаметром в 15 мм. Планируется, что в случае удлинения, на кран будет установлен более гибкий, 5 мм. трос с рабочей нагрузкой в 150, а также разрывающей в 850 кг. Подобный кран позволяет практически в одиночку соорудить дом из сруба, а также проделать огромнейшее количество прочей строительной работы.

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Состоит эта «чудо-машина» из: пульта управления (система управления автоматизирована), стрелы, электролебедки и двух рам – опорной и поворотной. Кран Пионер – машина, довольно простая в эксплуатации, и не требует применения особых физических усилий. Даже не искушенный в строительном деле человек вполне справится с управлением краном.

Схема конструкции

Нет необходимости регистрировать кран Пионер в органах надзора. Если возникнет необходимость перевезти кран в другое место, с этим тоже не будет никаких проблем, так как данная машина очень удобна в транспортировке.

Условия эксплуатации

Кран Пионер не требует соблюдения строгих правил использования. Он может одинаково хорошо работать и в жаркий летний день (температура воздуха +40 градусов Цельсия) и в морозную стужу (до -40 градусов по Цельсию).

Зато, стоит обратить внимание на уклон площадки, где в дальнейшем будет располагаться кран. Он не должен превышать 3-х градусов.

Вполне себе спокойно, данная машина может работать при скорости ветра 14 м/с. НО: стоит прекратить эксплуатацию крана, при скорости ветра свыше 33 м/с.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Подключение электромеханизмов

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

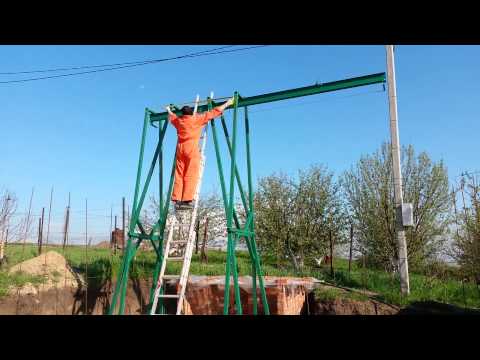

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Внимание! Все элементы подогнаны под газорезку ЧПУ, т. к. это самый дешевый вариант.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Чертеж

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Материалы и инструменты:

  • столбовые опоры;
  • деревянная верхняя балка;
  • металлическая направляющая;
  • колесо-шкив;
  • подшипники;
  • цепная таль;
  • распоры;
  • шкив;
  • сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

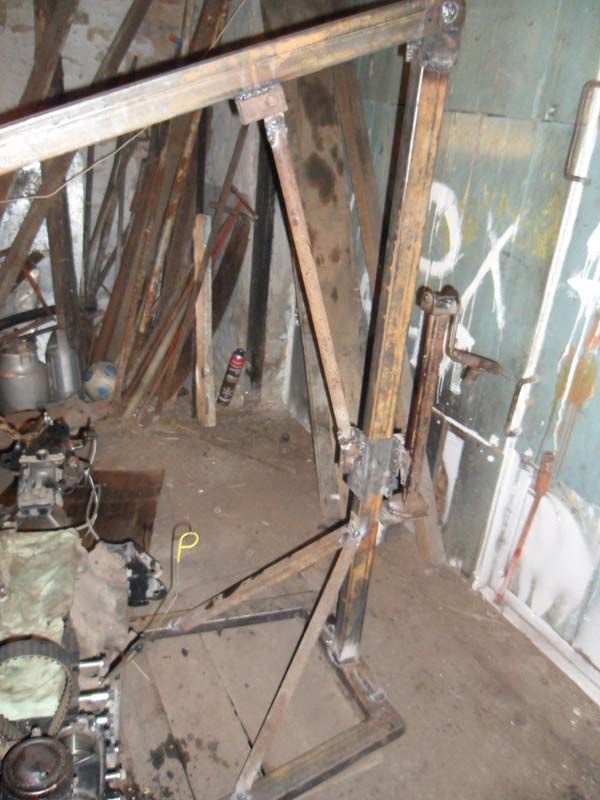

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

  • поперечной трубы,
  • квадратных стоек на треугольных опорах, оснащенных колесиками,
  • ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

  • швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

  • двутавровые балки,
  • гидроцилиндр,
  • втулки,
  • насос,
  • распределитель на две секции.

Балки скрепляются втулками по принципу ножниц, а гидроцилиндр с ручкой помогает поднять ножницы на нужную высоту.

Кран балка своими руками, чертежи

Любой из пользователей forumhouse. ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз.

Подъёмный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве, когда на первый план выходят компактные механизмы для строительства одному необходим вариант с длиной стрелы,  не превышающей 5-7 метров.

Но арендовать его – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.

В этом случае остаётся один выход – засучить рукава и построить самодельный мини- кран своими руками. А помогут вам в этом наши форумчане!

Как сделать самодельный кран

Экономия на собственном здоровье и попытка ручным способом поднять неподъёмный груз, особенно если возведение дома ведётся самостоятельно и без привлечения наёмной рабочей силы, до добра не доводят. Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту.   Теперь мы делаем кран своими руками для строительства дома под названием «мини-пионер».

«Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой самодельный кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.

Основа механизма – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.

Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно построить мини «Пионер». Этот строительный механизм понадобился ему для возведения частного дома из бруса.

Воландемор:

– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать механизм, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.

По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.

Раму форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.

Воландемор:

– Грузоподъёмность механизма составляет примерно 150 кг, но  конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.

В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами». Полиспастом называют строительное устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.

Самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

Воландемор:

– На изготовление всех узлов и механизмов у меня ушла неделя. Ещё два дня я потратил на сборку и доводку механизма. Привод поворота и привод подъёма стрелы – это шестикратный ручной полиспаст. Привод подъёма – это тоже ручной двукратный полиспаст.

Воландемор отмечает, что было бы намного удобнее управлять механизмом с электроприводами — осуществлять подъём груза с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает сложность изготовления всех механизмов, что приведёт к удорожанию конструкции и увеличению времени на изготовление крана.

Интересны подробности изготовления устройства.

Воландемор:

– В качестве поворотной платформы я взял две планшайбы, которые нашёл на работе. В принципе, я собирал механизм из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, т. к. такие свариваются хуже, не тянутся и не гнутся, а сразу лопаются, если превысить предел их прочности.

Все узлы устройства смазаны литолом.

Чтобы уменьшить вес противовеса, длина опорных лап составляет 2 метра. При самостоятельном изготовлении и расчёте узлов такого устройства следует учесть один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии в 2 метра до противовеса массой в 100 кг, на центральный болт действует растягивающая нагрузка в 1 тонну. И это без учёта веса стрелы и поднимаемого груза!

Также важно проверить устройство на устойчивость.

Воландемор:

– Для начала представим, что наш кран – это единая балка, которая опирается на одну опору, причём эта опора должна быть наименьшим расстоянием от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса механизма. Чтоб не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчёт приблизительный и простой, но лучше с ним, чем совсем без него.

Барабан механизма подъёма стрелы Воландемор сделал из тубы диаметром в 100 мм.

Воландемор:

Здесь есть нюанс – барабан нельзя располагать близко к блочкам. Его нужно немного смещать по оси в сторону первого блока, чтобы второй слой троса наматывался равномерно.

Блочки форумчанин сделал из трёх шайб: две большие и одна маленькая. Все блоки стоят без подшипников. Важно добиться, чтобы блоки хорошо огибались канатом. Т. е. либо канат должен быть гибким, либо блочки должны быть большого диаметра. Иначе при поднятой стреле без нагрузки тросы могут вылететь из блоков.

Воландемор:

– Канат у меня диаметром в 12 мм, но это очень толстый – просто другого не было. Если буду удлинять стрелу, поставлю более гибкий трос диаметром в 5 мм, т.к. его рабочая нагрузка равна 150 кг, а разрывающая – 850 кг.

При конструировании блочных систем важно понять, как работает и рассчитывается полиспаст. Рассмотрим это на примере мини-пионера.

Воландемор:

– Принцип действия полиспаста похож на работу редуктора – выигрываешь в силе, но проигрываешь в длине каната и, следовательно, скорости подъёма груза.

В редукторе главная характеристика – это передаточное число, а в полиспасте – кратность, т.е. отношение всех ветвей троса к сбегающим с барабана. Если мы имеем 6 отрезков каната, значит, полиспаст шестикратный.

Это значит, что тянущая нагрузка на барабане будет в 6 раз меньше, чем вес груза, и сам канат, если он рассчитан на 100 кг, то свёрнутый в 6 раз, поднимет 600 кг.

Мини-краны строительные своими руками

Конструкция вышла настолько удачной, что многие из наших пользователей решили её повторить и даже придать крану мобильность, поставив его на «Газель».

Форумчанин с ником plumag предлагает с помощь подобного механизма большей грузоподъёмности и оснащённого электроприводами, ставить бетонные столбы. А для того, чтобы иметь возможность перевозить такой индивидуальный кран по дорогам общего пользования, сделать конструкцию разборной и частично и полностью монтировать ее в кузове уже на месте предполагаемой работы. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением устройства.

На FORUMHOUSE можно узнать всё о самостоятельном строительстве кранов, а также ознакомится с чертежами мини-пионера.   На портале обсуждается всё, что нужно знать, чтобы изготовить кранчик из металлолома. От бетономешалки до трубогиба. Темы форумчан об изготовлении полезных домашних самоделок, которые помогут вам строиться.

Наше видео расскажет, какие инструменты нужны, чтобы обустроить столярную мастерскую. Посмотрите, как самостоятельно сделать А в этом инструмент, который упростит работу на вашем участке у дачного домика.

все про его конструкцию и назначение деталей, из чего он состоит. Основные, общие узлы и механизмы, передвижение, монтаж, схема управления, подкрановые пути, редуктор, кран


Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Виды грузоподъемных кранов

Виды и типы грузоподъемных кранов определены в ГОСТ 27555-87(ИСО 4306-1-85) Краны грузоподъемные. Данный стандарт устанавливает ряд терминов и определений в области краностроения. Он распространяется на все грузоподъемные машины, систематизирует виды и дает определения устройств в соответствии с их конструкцией и параметрами.

По грузоподъемности

Классификация оборудования по грузоподъемности не представлена в ГОСТ. Она связана со сферами применения подъемной техники на производстве.

  • С малой грузоподъемностью от 1 до 3 тонн. Машины компактные и легкие. При высоте подъема грузозахватного органа до 5 м. они легко транспортируются и удобны для небольших строительных площадок.
  • С средней грузоподъемностью. Применяются при строительстве зданий средней этажности. Они поднимают грузы весом до 50 тонн на высоту до 25 метров, благодаря телескопической выдвижной стреле.
  • С высокой грузоподъемностью. Способны перемещать грузы весом 250 т. Представляют собой стационарные установки, используемые на промышленных предприятиях, цехах, а также в условиях долговременного строительства.

Подъемные краны предназначены облегчения работы с габаритными грузами разной массы. Производители выпускают большое количество модификаций этого оборудования, однако все образцы работают по схожему принципу.

По конструкции

Таблица 1 в ГОСТ 27555-87 включает в себя классификацию подъемных кранов по конструкции. К этой группе относятся мостовые краны, которые делятся на опорные и подвесные. Их отличительная особенность состоит в конструкции главных и концевых балок, которые в поперечном сечении имеют вид моста. Опорный кран имеет жесткое опирание на подкрановый путь, размещенный на подкрановой балке. Мост присоединен к надземному крановому пути. Такие агрегаты устанавливаются в промышленных цехах, эстакадах и депо. Они предназначены для транспортировки материалов при производстве монтажных работ.

Козловой кран в поперечном сечении выглядит как четырехстоечный портал, образовавшийся в результате опирания моста на две опорные стойки. Основное преимущество этого подъемного механизма в возможности перемещения груза как вдоль, так и поперек обслуживаемой зоны.

По возможности перемещения

Существуют стационарные агрегаты, которые закреплены на неподвижном основании. Из-за малой мобильности их используют крайне редко. В условиях строительной площадки чаще применяются передвижные или приставные машины. Передвижной кран устанавливается на рельсах и может перемещаться вдоль здания или рабочей зоны. Приставная модель применяется в случаях, если требуется повысить прочность и устойчивость оборудования. Его закрепляют к возводимому сооружению. Такие грузоподъемные агрегаты оборудованы специальным механизмом для передвижения в процессе работы и транспортировки.

К этой группе также можно отнести гусеничный стреловой кран. Благодаря низкому давлению на грунт он имеет высокую маневренность и проходимость. Опорный контур в виде гусеничных грузовых тележек с подъемной лебедкой позволяет машине передвигаться в рабочих зонах с грузом на крюке, вес которого может достигать 80% от общей грузоподъемности. Агрегаты на гусеничном ходу различаются:

  • по типу ходового устройства обычная или увеличенная поверхность гусениц;
  • по виду привода электропривод от собственной или внешней сети;
  • по параметрам рабочего оборудования стреловая и башенно-стреловая модификация.

Возможность перемещения играет ключевую роль при подборе оборудования. Ходовой орган этой машины имеет от двух до пяти осей и четыре ведущих колеса. По конструкции подвески механизмы бывают:

  • с жесткой подвеской в виде канатно балочной системы;
  • с гидравлическими цилиндрами.

Пневмоколесные модели пользуются популярностью, благодаря своей маневренности и возможностью работы в стесненных условиях городской застройки.

Подъемный кран универсальное оборудование для перемещения крупногабаритных грузов. Он используется в строительстве и промышленности в целях повышения производительности и эффективности труда. Рабочий цикл этого грузоподъемной машины связан с выполнением основных и вспомогательных операций в определенном порядке, что помогает обеспечить обслуживание крупных строительных площадок и производственных цехов. Развитие конструкций и создание различных модификаций этого оборудования дает возможность продуктивно применять его в условиях ограниченного пространства городской застройки.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Читать также: Бко 50 4 паспорт

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

  • ширина – 2200 мм;
  • высота – 4200 мм;
  • вылет стрелы – 4200 мм;
  • грузоподъёмность электрической тали – до 800 кг;
  • полный вес крана с балластом – примерно 650 кг;
  • вес подъёмника без балласта – около 300 кг;
  • максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

  • поворотные колёса;
  • профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
  • трубы-укосины – 63х3 мм;
  • мощные петли от ворот;
  • поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Электрическая тяга

В наше время, в грузоподъемном оборудовании наряду с мышечной силой широко применяется и электротяга, она позволяет экономить физические силы для иных работ. Скорость транспортировки с применением электрического грузоподъемного оборудования значительно выше, чем при ручном труде, что приводит к существенному сокращению сроков строительства. Однако при малых объемах работ стоимость грузоподъемных приспособлений, работающих от сети, бывает не адекватна получаемому выигрышу. Да и не всегда на стройплощадке имеется электричество, по крайней мере, с избытком по мощности.

Читать также: Воронение металла в домашних условиях химическим путем

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Миникран для строительства дома одним человеком. Чертежи, видео и описания

При строительстве дома необходим подъем стройматериалов: на стены, на второй этаж, балки для кровли. Когда делаешь все один, приходится решать эти вопросы. Кто-то прибегает к автокрану или к манипулятору грузовика. Но это накладно постоянно нести такие затраты.

А если Вы решили построить дом из бруса? И не из 150х150 мм, а сечением 180 мм! Одному без помощника или механизации это не под силу.

Давайте посмотрим на конструкции самостройщиков и бригад-профессионалов, которые применяют на своих объектах мини-краны с электротельферами.

Строительство бревенчатого сруба с помощью мини-крана с удобным захватом. Не нужны стропы. Высота крана позволяет возвести полноценный этаж. Но это конструкция – материалоемкая, как видно. Использован большой объем трубы

Есть более простые варианты, когда мини-кран крепится к стене строения (или к фундаменту на начальном этапе строительства)

Еще один мини-кран с креплением к фундаменту или срубу. Позволяет поднять брус с максимальным весом 80 кг. Использован электротельфер Denzel на 125 кг.

Чертеж мини-крана. Поворот стрелы – на 360 гр.

Еще одна очень компактная и мобильная конструкция мини-крана. Этот кран можно перевозить от объекта на объект (для тех, кто работает в бригаде) в салоне автомобиля:

Вертикально установлен и закреплен брус как мачта. А на него крепится конструкция стрелы с электротельфером

Крепление бруса (мачты) к стене. Когда еще нет стен, мачту придется крепить на диагональные подпорки из балок.

Устройство для фиксации, захвата бруса. Но можно использовать обычные стропы.

Я присоединяюсь к мнению автора этой самоделки. Наиболее оптимальны и менее материалоемкие будут именно такие конструкции с электротельферами, которые крепятся к вертикальным мачтам, балкам, стенам:

Конструкция простая, можно изготовить самому при наличии необходимого инструмента: болгарки, сварочного аппарата. Фиксировать на мачту из бурса или два скрученных бруса.

Схемы и чертежи такого крана

Выбор электротельферов в продаже большой на разную массу подъема и с разными вариантами крепления: стационарные или на роликах.

Мой сосед в нашем поселке не сооружал кран. Он затаскивал брус по наклонной плоскости (два других бруса) таким электротельфером. Просто прикручивал его к стене строения.

Я в свое время, при строительстве бани из бруса не стал ничего выдумывать, а нанял для работы вечерами и в выходные студента. Это обошлось мне дешевле, чем покупать электротельфер и сооружать кран. Но и высота была небольшая.

Видео с описанием изготовления мини-крана

Фотография взята из открытых источников, с сервиса Яндекс.Картинки

Подписывайтесь

на канал, заносите его в закладки браузера. Впереди много интересной информации.

Источник

5 ошибок и соображений при сборке дома своими руками

перейти к содержанию

Предыдущий Следующий

  • Посмотреть увеличенное изображение

Итак, вы думаете о том, чтобы построить дом или хижину своей мечты самостоятельно! Каждый год мы разговариваем с горсткой людей, которые хотят построить свой дом сами, и просим у нас немного совета. Нам нравится видеть, как люди берутся за эти проекты, и гордиться их созданием; однако мы также видели и другую сторону — проекты, которые выходят далеко за рамки бюджета и со временем, и мечты, которые быстро разбиваются и никогда не реализуются. Поэтому мы хотим помочь вам избежать этих ловушек и обсудить некоторые проблемы и соображения, которые вы, возможно, захотите рассмотреть, прежде чем браться за этот проект.

# 1 Сколько на самом деле будет стоить проект «Сделай сам»?

Мы понимаем желание построить дом своей мечты самостоятельно, особенно если это может сэкономить вам немного денег. Мы разговаривали с некоторыми людьми, которые думают, что могут сэкономить 10, 20 и даже 100 тысяч, если сделают это сами. У вас определенно будут сбережения, когда вы возьмете это на себя, но есть и другие расходы, о которых вы можете не подумать изначально.

  • Себестоимость древесины и пиломатериалов
  • Очистка, сушка и обработка бревен
  • Аренда крана
  • Прокат бобкэтов
  • Перевозка бревен
  • Гравий, камни, грязь и бетон
  • Бензопила и другие инструменты
  • Разрешения
  • Наемный помощник для помощи в строительстве

#2 Контроль качества

Когда дело доходит до строительства бревенчатого дома, качество зависит от материалов, из которых вы строите. Если вам посчастливилось жить в месте, где растут старые кедры, вам повезло. В противном случае вам, возможно, придется закупать древесину в другом месте. Это может быть очень сложно. Вы хотите убедиться, что о вашей древесине заботятся, и она будет в хорошей форме, чтобы она не скручивалась и не раскалывалась во время высыхания или через несколько лет, когда дом осядет. Потратьте некоторое время на изучение того, где вы покупаете древесину, и узнайте, как долго древесина была срублена, как она хранилась и как за ней ухаживали.

Во-вторых, после того, как вы выбрали свои бревна, убедитесь, что у вас есть сухая крытая площадка, чтобы ваши бревна могли высохнуть и начать их чистку и подготовку. Это может быть своевременной задачей, и в зависимости от того, где вы находитесь, вы можете столкнуться с Матерью-природой, чтобы выполнить ее до того, как погода изменится.

Поскольку обеспечение того, чтобы ваши журналы были идеальными для построения, является таким важным элементом, мы обычно помогаем клиентам, которые хотят самостоятельно создавать исходные журналы, хранить и очищать их. Это может быть то, что вы хотите рассмотреть для душевного спокойствия.

#3 Хронология

Если вы когда-либо выполняли какие-либо проекты по дому, вы знаете, что это почти всегда стоит дороже и занимает больше времени, чем ожидалось. Строительство дома не является исключением.

Опять же, в зависимости от того, где вы живете, Мать-природа может играть или не играть огромную роль в графике вашего строительства. Если мороз является фактором, вы должны убедиться, что ваш фундамент завершен до того, как земля станет слишком твердой; и если идет снег, убедитесь, что у вашего дома есть крыша и он близок к стадии блокировки, прежде чем наступит зима.

Наличие реалистичного графика важно не только для того, чтобы мать-природа не удивила вас, но и для машин и инструментов, которые вам понадобятся. Если вам нужно арендовать краны и бобкэты, оставьте себе пару дополнительных дней или недель на случай, если проекты затянутся сверхурочно. Не очень весело пытаться вручную поднимать бревенчатые балки на второй или третий этаж. Доверься нам!!

#4 Столярные изделия и сквозняки

Нет ничего хуже, чем сидеть в гостиной и чувствовать постоянный сквозняк. Одной из самых сложных частей строительства бревенчатого дома является обеспечение того, чтобы оболочка вашего дома могла противостоять суровой погоде, которая приходит с каждым сезоном. Правильный выбор бревен и правильное соединение бревен помогут вам избежать сквозняков. Если вы строите полноценный дом, это еще более важно, так как со временем дом начнет оседать и потребует некоторых незначительных корректировок, чтобы бревна не поворачивались и не образовывались щели в вашем доме.

#5 Окна, двери, сантехника и электрика

В зависимости от того, строите ли вы деревянный каркас, столбы и балки, полный дом или бревенчатый домик, установка окон, дверей, сантехники и электрики может отличаться.

Дом с полной отделкой и бревенчатый домик могут не допускать гипсокартона, поэтому трубопроводы и электропроводка должны иметь другую конструкцию по сравнению с типичными домами. Важно найти подрядчиков, которые работали с бревенчатыми конструкциями в прошлом, чтобы убедиться, что работа выполнена правильно с первого раза.

Итак, у вас есть 5 вещей, которые следует учитывать при самостоятельном строительстве бревенчатого дома или хижины. Всегда полезно обратиться к профессионалам за советом и мнением. Если вы рассматриваете свой собственный проект «сделай сам», не стесняйтесь обращаться к нам — мы будем рады помочь или посоветовать, где мы можем.

Перейти к началу

Как построить кран

Опубликовано: · Изменено: Люси · Этот пост может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы если вы не понимаете, что такое портал, портал в этом контексте представляет собой мостовидную надземную конструкцию с платформой, поддерживающей такое оборудование, как кран, телесигналы или камеры.

Они состоят из двух А-образных рам, вертикальных балок и одной поперечной балки из алюминия, что обеспечивает прочность, долговечность и легкую конструкцию. Полнокозловые или полукозловые краны обычно используются для тяжелого производства или на некоторых типах открытых площадок, таких как железнодорожные, транспортные и контейнерные площадки, безмены и склады металлолома. Они также довольно популярны для цемента и сборных железобетонных изделий в областях, где они формируют и отвердевают бетонные плиты.

Я нашел лучшие учебные пособия и рекомендации, которые помогут вам сконструировать козловой кран своими руками , так что вот 15 замечательных руководств козловой кран своими руками.

1. Соберите свой собственный козловой кран

Получите полное руководство о том, как сделать мобильный козловой кран, который можно использовать для любых целей. От вещей, которые вам нужны, до того, почему они вам нужны, до того, как их получить, использовать их в идеале, это идеальное руководство для тех, кто хочет сделать козловой кран. Это довольно легко и легко, как вы можете видеть из видеоурока. Материалы можно приобрести в любом магазине, и они недорогие.

2. Самодельный козловой кран

Было бы здорово, если бы вы могли сделать козловой кран из дерева? Уникальная защита от обычных металлических козловых кранов. Самое приятное то, что они могут длиться дольше и работать эффективно. Это доступно и является хорошим способом идеально использовать свободное время. Его можно сделать дома, поэтому нужно позаботиться о месте и все такое. Некоторые из материалов и расходных материалов, необходимых для этого проекта «сделай сам», — это пиломатериалы: 2 x 2 x 10 дюймов x 8 и 11 x 2 x 6 дюймов x 10 футов, цепной подъемник, ролики, винты и ручной труд.

3. Козловой кран грузоподъемностью 5 тонн

Вот как можно успешно изготовить козловой кран грузоподъемностью 5 тонн с помощью этого видеоурока «Сделай сам». Они полностью мобильны, так как к ним прикреплены колеса, также они портативны и могут быть отсоединены по частям, отвинчивая болты. Это проект «сделай сам», бюджет которого составляет около 930 долларов, что намного меньше, чем покупка там, где они продаются. Некоторые из менее известных материалов, используемых при их изготовлении, – это малярные шлифовальные круги или сварочная проволока.

4. Самодельный мобильный козловой кран

В этом видеоуроке вы узнаете, как построить самодельный мобильный козловой кран, используя некоторые основные материалы и инструменты. Все начинается с эффективного планирования, такого как составление чертежей в САПР, статическая стимуляция с возможностью 2-тонных нагрузок, все это планирование упрощает создание козлового крана, делает его более эффективным и быстрым. Они сделаны из дерева и металла, что делает их более прочными.

5. Строительство козлового крана

Перемещение вещей в мастерскую или гараж и обратно, особенно если в них много тяжелых металлов и дерева, всегда представляет собой сложнейшую задачу. Лучший способ сделать это — построить козловой кран. Они могут быть сделаны мобильными с колесами и могут удобно поднимать любой тип веса. Изготовленные из дерева, металла и некоторых пластиковых перил, они прочны, долговечны и эффективны. Одно из лучших изобретений для любого машиниста. the-shed

6. Мостовой козловой кран

Подъем тяжелых предметов или обычных предметов может представлять опасность для нашего здоровья, мы можем получить травму спины или испортить свою осанку. Таким образом, создание мостового мобильного козлового крана, такого как показанный выше на картинке, было бы не такой уж плохой идеей, поскольку это избавляет вас от необходимости поднимать предметы с уровня земли или перемещать их туда и обратно. Его можно сделать на выходных из доступных и несложных материалов. инструкции

7. Портал для гаража своими руками

Из этого видеоурока «Сделай сам» вы узнаете, как сделать портал для гаража, закрепленный с помощью цепной тали. Это делает опыт проекта безопасным и практичным для достижения, некоторые из материалов включают в себя; Защита органов слуха ISOtunes Bluetooth, суперчелюсти Triton, зажимы Bessey, квадратный дятел 851, карандаш для разметки металла, отрезная пила, Lincoln Power Mig 260, сварка дерева, сварка и шлифовка дерева, сварочная куртка, сварочные перчатки, тележка, аккумуляторная шлифовальная машина и т. д. конечно цепная таль.

8. Переносной козловой кран

Вот как сделать козловой кран, достаточно портативный, чтобы его можно было носить куда угодно, и при этом достаточно большой, чтобы нести любой вес материалов. В этом видеоуроке «Сделай сам» вы узнаете, как сделать переносной козловой кран с помощью токарных станков Monarch 14C x 30 1941 года выпуска и весом от 4000 до 4500 фунтов.

9. Сборка козлового крана

Владеть магазином с разнообразными тяжелыми и большими предметами может быть непростой задачей, особенно когда вам нужно поднимать их в разные места. Что ж, теперь вы можете узнать, как построить козловой кран для магазина своими руками, который поможет вам свести к минимуму стресс, связанный с подъемом тяжелых предметов в вашем магазине или магазине. Разве это не прекрасно?!

10. Самодельный кран для мастерской

Создание козлового крана для мастерской своими руками не может быть проще, конечно, эти вещи очень полезны во многих отношениях в мастерской, легко поднимая и перемещая тяжелые предметы. Материал и инструменты для их изготовления включают в себя универсальную балку 105 x 45, стальную коробчатую секцию 50 мм x 50 мм x 3 мм, стальную коробчатую секцию 40 мм x 40 мм x 3 мм, стальную пластину 5 мм, 125-миллиметровые запирающие ролики, гладкий синий молоток Hammerite для прямого прилегания к металлу. краска, нержавеющая трубка ДОМ- 19мм, стальная труба- 12 мм, болт M16 и Nylock-x2, M8 вся резьба + Nylock-x2, болт M20 и Nylock-x1, винт M12 + Nylock-x10, шайбы для вышеуказанного объекта, 50-килограммовый блок рычага, R- Tech TIG 202 AC DC, плазменный резак R-Tech P30C.

11. Козловой кран с подъемником

Еще один интересный видео-урок о том, как сделать козловой кран с подъемником. Они идеальны и удобны для подъема предметов, таких как автомобильные двигатели и кузова грузовиков. Шаги и процессы, описанные в этом учебном пособии «Сделай сам», абсолютно безопасны и практичны.

12. Мобильный козловой кран, сделанный своими руками

В этом обучающем видео «Сделай сам» есть довольно много вещей и процессов, которые нужно изучить, но он сделан простым и очень понятным. После просмотра этого видеоурока «Сделай сам мобильный портал» вы сможете выполнить процесс изготовления для себя, который может поднять максимальный вес около 1100 фунтов / 500 кг.

13. Козловой кран «Сделай сам»

Если у вас есть токарный станок, работа с двигателями и инструменты для мастерских, вам обязательно стоит ознакомиться с этим руководством. Эти вещи очень тяжелые, и носить их голыми руками вредно, чтобы избежать их, технологии и мир DIY сделали это намного проще. Итак, вот как сделать козловой кран для работы прямо сейчас.

14. Сборка мобильного козлового крана

Узнайте, как собрать мобильный козловой кран с множеством интересных функций, таких как балка с регулируемой высотой. Он разработан, чтобы помочь вам перемещать объекты, не напрягая себя и не требуя слишком много рабочей силы. Чтобы построить, требуется много работы, но оно того стоит, как вы увидите, когда наконец закончите строительство.

15. Высокий деревянный козловой кран

Деревянный козловой кран великолепной конструкции. Он достаточно длинный, чтобы поднимать предметы на более высокие места. Это не так сложно и не так дорого, как можно было бы ожидать. В некоторые выходные вы в одиночку или с друзьями можете попробовать сделать его самостоятельно и посмотреть, насколько это поможет снизить рабочую нагрузку дома, в мастерской или в любом другом месте, где оно должно было быть. 0003

Заключение

Козловой кран, как и любой другой тяжеловесный материал, стоит больших денег, и иногда он может не соответствовать цели, для которой он покупается, что, в свою очередь, является пустой тратой с трудом заработанных денег, поэтому он всегда желательно сделать это самостоятельно. Во-первых, вы можете сэкономить больше денег, во-вторых, у вас есть представление о том, что именно вы хотите и что можно построить в соответствии с вашими предпочтениями, и, наконец, это хорошая форма применения творчества и мастерства.

Взаимодействие с читателем

Самодельный автокран «сделай сам» (сэкономьте деньги, сохраните свою спину) — проекты «сделай сам», выкройки, монограммы, рисунки, шаблоны

самодельный автокран «сделай сам», который может поднимать тяжелые грузы, легко снимается, складывается для хранения. Ездя по городу или посещая местную свалку зеленых отходов, я часто сталкивался с бревнами, которые были слишком тяжелыми, чтобы я мог их поднять. Поэтому я начал искать безопасный и простой способ доставить эти бревна обратно в свой магазин.

Первоначально я думал о покупке коммерческого автокрана за 500 долларов, который я бы прикрутил к кузову своего грузовика. Тем не менее, я не был уверен, что хочу таскать с собой дополнительные 170 фунтов веса, куда бы я ни ехал. Я также беспокоился, что привинченный автокран будет мешать мне при перевозке других предметов, таких как фанера. Будет ли кран удовлетворять мои потребности? Обеспокоенный тем, что я приму неверное решение о покупке, я решил сделать свой собственный автокран.

Целью моего проектирования было создание автокрана, который:

  • Легко снимается.
  • Обеспечивает полный доступ к платформе грузовика.
  • Складывается для удобства хранения.
  • Позволяет использовать шаровую опору (сцепку) даже после установки крана. (т. е. я мог бы подключить как прицеп, так и иметь доступ к крану).
  • Требуется небольшая модификация (например, сверление отверстий) моего автомобиля.

Шаг 1. Установка второй приемной сцепки для автокрана

Чтобы выполнить эти требования, я решил, что первым шагом будет изготовление и установка второй приемной сцепки на моем грузовике. Я сконструировал эту дополнительную сцепку приемника из нескольких коротких отрезков квадратных трубок. Я использовал уже существующие отверстия в бампере и раме, чтобы определить их местоположение. Эта вторая сцепка ствольной коробки обеспечивала дополнительную прочность и устойчивость. Это также позволило мне расположить кран сбоку от грузовика, чтобы он не мешал доступу к платформе грузовика.

Прицепное устройство на грузовике.

Шаг 2. Создайте нижнюю часть автокрана.

Затем я создал нижнюю часть автокрана из 2-дюймовой квадратной трубы и круглой трубы. Нижняя часть крана входит в сцепку вторичного приемника и имеет квадратное отверстие, совпадающее с основным приемником. Когда я вставляю шаровую опору в сцепку основного ресивера, она скользит через это квадратное отверстие, фиксируя нижнюю часть крана. Если я закреплю сцепной штифт замком, то и шаровая опора, и нижняя часть крана станут устойчивыми к краже.

Автокран снизу. (Щелкните, чтобы увеличить.)

Шаг 3. Создайте верхнюю часть автокрана.

Я сделал верхнюю часть крана из квадратных труб диаметром 1 и 2 дюйма. После сборки я использую цепную таль, чтобы поднимать бревна в воздух.

Верхняя часть автокрана (Щелкните, чтобы увеличить.)

Шаг 4. Добавьте выносную опору и стабилизатор

При погрузке тяжелых предметов вам потребуется добавить к автокрану выносную опору/стабилизатор. Как показано на изображении ниже, перед погрузкой обязательно поместите блок под выносную опору. Таким образом, после погрузки вы можете проехать на грузовике вперед на несколько дюймов, а затем снять выносную опору/стабилизатор.

Аутригер/стабилизатор для самодельного автокрана.

Стоимость самодельного автокрана

К счастью, весь металл и даже цепная таль у меня были под рукой. Однако, если бы вам пришлось покупать все, вы, вероятно, потратили бы около 50 долларов на металл и еще 50 долларов на цепную таль. (В настоящее время в Harbour Freight 1-тонная (900 кг) цепная таль продается за 45 долларов). Теперь с помощью этого крана я могу выбирать и загружать более длинные и широкие бревна. Это позволяет мне рубить бревна, когда я возвращаюсь домой.

Преимущества рубки бревен в домашних условиях.

Если вы столяр или токарь по дереву, вы можете распилить бревна дома по следующим причинам.

  • Позволяет более тщательно изучить структуру волокон и определить ориентацию чаши перед выполнением каких-либо окончательных разрезов.
  • Позволяет более щедро удалять торцевые края. Это важно, поскольку многие трещины в чашах возникают из-за того, что токари не устранили достаточное количество трещин на торцах.
  • Позволяет переворачивать большие чаши.
  • Позволяет хранить бревна в вертикальном положении, что способствует расщеплению. В этот момент вы можете удалить повреждение насекомыми на земле, и у вас все еще останется достаточно бревен, чтобы удовлетворить мои требования.

Обычно менее чем за 5 минут я могу загрузить бревно в кузов своего грузовика. Хотя это не показано на изображениях или видео выше, кран также имеет небольшой стабилизатор или выносную опору. При подъеме грузов весом более 500 фунтов аутригеры помогают переносить вес на землю. Это важно, так как максимальная нагрузка от языка на мой бампер составляет всего 500 фунтов.

В общем, этот самодельный автокран позволил мне довезти домой несколько красивых бревен, а также спас мою спину. Вы можете назвать это бережливым, экономным, бережливым или находчивым способом создания автокрана. Помимо подъема бревен, я также могу использовать этот самодельный автокран для подъема генераторов и другого тяжелого оборудования.



Ищете другие проекты и планы по деревообработке?

Найдите чертежи птичьих домиков и кормушек, Шестигранные полки своими руками, Резьба по деревянным ложкам, Изготовление миски для теста, Спиннеры ветра, игра крестики-нолики, Деревянный знак слова, Струнное искусство, Легкие деревянные проекты, и многое другое…

Вы также найдете образцы всех 50 штатов США.





Ищете дополнительные советы и рекомендации по деревообработке?

Найдите советы и рекомендации по спиральным пилам, Ленточные пилы и полотна, Каменные инкрустации, Выжигание по дереву, Наждачная бумага, Расколотая древесина, Настольные пилы, Резьба, Планы верстака, Лучшая отделка дерева, Советы по отделке дерева, Планы семинаров, Пылеулавливание, и многое другое…



Самодельный грузоподъемный. Делаем кран своими руками

Практически на любой стройке не обойтись без спецтехники, тем более без строительного крана. Становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту. У большинства людей эта техника ассоциируется с огромными габаритами, но существует множество разновидностей кранов, которые…

Практически на любой стройке не обойтись без спецтехники, тем более без строительного крана. Становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует множество разновидностей смесителей, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно сделать даже своими руками, сэкономив личные сбережения при строительстве. В этой статье рассмотрим, как собрать самодельный кран Пионер для строительства дома.

Строительный мини-кран: сфера применения

Мини-краны пользуются большим спросом. Они используются во время строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Эти устройства:

  • маневренность;
  • широкий спектр применения;
  • функционал;
  • простота использования.

Благодаря наличию различных насадок этой техникой можно проводить различные манипуляции.

Миникраны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотных городских стройках, неровных участках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике проходить даже через одностворчатые или двустворчатые двери.

Часто используются для тонкой, почти ювелирной работы. Производители современной техники провели эксперимент со спичечным коробком, который нужно было перемещать с одного места на другое. При этом картонную коробку столь крохотных размеров устройство не раздавило и не раздавило.

Наличие пульта управления агрегатами позволяет пользователям контролировать рабочий процесс, стоя рядом с оборудованием возле груза, но такими преимуществами обладают только покупные агрегаты, собранные на заводе.

Сделать такое устройство самостоятельно у вас вряд ли получится. Но можно попробовать построить что-то подобное. Конечно, мини-кран, собранный своими руками, не будет отличаться слишком большим функционалом, но он сможет поднимать грузы определенной массы на заданную высоту.

Простой мини-кран своими руками

Если сделать мини-кран своими руками, то он сможет поднимать грузы весом до 250 кг. Это значительно упростит процесс строительства на месте. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большого количества рабочих.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес такой конструкции может достигать 300 кг. Это зависит от того, какие материалы вы будете использовать при сборке. Несмотря на внушительный вес, мини-кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора к червячному основанию крепится грузовая лебедка.
  2. Опоры здания являются основой для винтовых дистанционных систем.
  3. Для сборки агрегата дополнительно к основному проекту необходимы барабаны для лебедок. Сделать их самостоятельно достаточно проблематично. Поэтому рекомендуется приобретать готовые изделия.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана особое внимание необходимо уделить соотношению размеров элементов и размеров будущего устройства.

Для удобства использования на платформе предусмотрены колесики. Тут на помощь приходит старая конвейерная тележка.

Особенности мини-кранов своими руками:

  • Оптимальная высота стрелы 5 метров. Чтобы сделать его своими руками, потребуется использовать трубу диаметром 8 см.
  • На основание крепится профиль из 2-х уголков и создается поворотный механизм для поворота стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузовика.
  • Для создания противовеса не нужны специальные материалы. В качестве них могут выступать обычные кирпичи.

Типы ручных кранов

Все краны строительные классифицируются на:

  • самоходные;
  • стационарный;
  • башня
  • ;
  • специального назначения.

Данная техника оснащена механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По виду движения подразделяются на:

  • стационарный;
  • регулируемый;
  • самоподъемный;
  • мобильный.

По типу управления эти устройства бывают электрические и ручные (механические).

Лифт

Современные подъемники по типу делятся на:

  • Пед. Способны поднимать тяжелые грузы массой до 2 тонн на высоту 8 метров.
  • Телескопический. К их преимуществам относятся: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходный.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, область применения.

Для самостоятельного изготовления подъемника подготовьте материалы и предварительный чертеж. Для его сооружения нам понадобится: лебедка

  • , которую можно сделать из барабана и троса;
  • трубы;
  • электропривод.

К достоинствам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря своей универсальности и функциональности эти устройства используются в монтажно-строительных работах. Они также часто встречаются в супермаркетах и ​​на складах.

Ножничный кран ежедневно поднимает тонны груза. Эта техника, помимо строительной отрасли, регулярно используется при обслуживании рекламных щитов, фасадных вывесок, лифтов.

Их основные преимущества:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их преимуществам можно отнести автономность – они способны работать от батареек. Кроме того, краны могут комплектоваться различными типами приводов:

  • электрогидравлический;
  • дизель;
  • электрический;
  • гидравлический.

Чаще всего в строительстве используются модели с электроприводом. Их отличает доступная стоимость, экологичность и простота использования.

Существует большое количество модификаций этого типа аппарата, но почти все они состоят из:

  • подъемного устройства,
  • мобильная платформа
  • ;
  • равноскоростные ведущие колеса.

Чтобы построить ножничный кран самостоятельно, вам потребуется сделать из швеллера основание и платформу аппарата. Для изготовления ножниц вам понадобится:

  • двухсекционный распределитель;
  • втулки
  • ;
  • насос
  • ;
  • гидроцилиндр
  • ;
  • двойные балки.

Самодельный ножничный кран способен поднимать грузы массой до полутонны. Это устройство устанавливается на УАЗ, а после эксплуатации снимается. Основой конструкции будет толстый квадрат, прикрученный к раме болтами, а на бампере автомобиля будут держаться выдвижные поры.

Кран “Пионер”

Подъемник “Пионер” имеет отличные технические характеристики. Он легкий, маневренный и портативный. К преимуществам этого устройства можно отнести возможность быстрой и легкой сборки и разборки.

Для доставки аппарата на стройку его можно разобрать и сложить в простую газель. После работы его также легко разобрать и перевезти обратно. Вы можете установить кран в любом месте: на земле, в котловане, на крыше, на перекрытиях здания.

Данная спецтехника выпускается разными компаниями в трех основных модификациях краны, грузоподъемность, стрелы.

При необходимости кран Пионер можно изготовить самостоятельно, имея при себе необходимые расходные материалы, инструменты, хорошо нарисованный чертеж и свободное время.

Что касается прицела Пионера, то с его помощью можно перемещать различные объекты в любых погодных условиях. Он способен доставить груз на любой этаж или конструкцию здания. С его помощью можно доставить: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто это приспособление используется при монтаже крыш. С его помощью можно быстро поднимать различные грузы, станки, металлоконструкции, материалы.

Преимущества крана Pioneer

К основным преимуществам крана Pioneer относятся:

  • простота использования – благодаря простой и надежной конструкции;
  • возможность собрать и разобрать устройство в течение получаса;
  • мобильность
  • , позволяющая использовать агрегат даже на удаленных объектах;
  • небольшое энергопотребление.

Важно: кран Pioneer способен поворачивать стрелу на 360 градусов.

Но и у этого агрегата есть свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, то это не всегда удобно и безопасно.
Кран Pioneer своими руками

Кран Pioneer имеет простую конструкцию. Состоит из следующих элементов:

  1. основная опорная рама. Он может быть разборным, болтовым или стоять на колесиках. К нему крепится вторая поворотная рама;
  2. Растяжки страховочные, тросы грузовые, электропривод;
  3. Поворотная стрела. Он может быть разборным или болтовым;
  4. Механизм концевого упора. Он находится на конце стрелки;
  5. Концевой выключатель, расположенный на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а желания и финансовых возможностей нанимать спецтехнику нет, попробуйте собрать кран своими руками. С ним вам не нужно самостоятельно поднимать тяжелые грузы.

Внимание: Кран строительный Pioneer представляет собой разборную конструкцию, предназначенную для подъема грузов. Его можно использовать при рытье котлована под фундамент дома, при устройстве кровли, возведении стен на большой высоте.

Основой механизма является несущая ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раме установлена ​​часть крана, которая вращается. Стрела может вращаться вручную или электрически.

Подъем груза с этого устройства осуществляется с помощью лебедки, а устойчивость достигается за счет противовеса и талрепов (стальных канатных растяжек).

Материалы и инструменты

Для изготовления устройства нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • Двутавр;
  • телескопический узел для двутавра;
  • тросов малого диаметра;
  • канал;
  • электродвигатель
  • ;
  • лебедка
  • .

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • Набор отверток.
Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо составить грамотную схему. На ней должны быть строго указаны: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

При создании схемы будущей конструкции стоит все тщательно просчитать. Если вы не совсем в этом разбираетесь, лучше пригласите специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать устройство в кратчайшие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-метровой стрелы необходима труба диаметром 5-8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размером 30х30х3 мм.

Грузоподъемность такого устройства составит 150 кг. Если канаты усилены, можно поднимать и более тяжелые грузы.

Внимание: сделать электрический кран в домашних условиях достаточно сложно. Это будет дороже и дольше.

При выборе двутавра стоит убедиться, что он свободно входит в трубу. Он будет установлен на скользящих направляющих, в результате чего получится телескопический узел.

Для того, чтобы самодельный кран хорошо функционировал, вам потребуется оснастить его тросами небольшого диаметра. Их лучше приобрести в специализированном магазине. Для сварки опорной конструкции и поворотной рамы необходимо использовать швеллер.

Благодаря ему кран будет хорошо закреплен на поверхности. Для безопасной эксплуатации устройства рекомендуется приварить площадку в виде прямоугольника.

Для начала процесса подъема потребуется приобрести электродвигатель и подключить его к лебедке от УАЗ.

Внимание: если вы хотите, чтобы электродвигатель запускался от электричества, пригласите специализированного мастера. Хотя эта процедура не представляет особой сложности, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Pioneer своими руками.

Технические характеристики

Изготовление и сборка строительного крана Pioneer имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С его помощью можно поднимать кровельные материалы, брус, рабочие инструменты и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Все зависит от материалов, используемых при сборке.
  • Высота крана будет 4 метра.
  • Платформа может вращаться на 360 градусов.

В заключение стоит отметить, что приступая к строительству на приусадебном участке, в целях экономии попробуйте собрать спецтехнику своими руками. Конечно, свободное время вы потратите на такие манипуляции, но зато сможете здорово сэкономить. Даже крупные строительные компании не всегда покупают спецтехнику. Обычно они прибегают к аренде помещений.

89942

Нам нужен кран для строительства частного дома, но арендовать его дорого, поэтому делаем сами!

Любой из пользователей forumhouse.ru согласится с утверждением, что одним из самых необходимых приспособлений в строительстве является кран. Стальной герой становится незаменимым помощником, когда возникает необходимость поднять большой груз.

Подъемный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроении, когда на первый план выходят компактные механизмы для строительства, нужен вариант с длиной стрелы, не превышающей 5-7 метров.

Но аренда – удовольствие недешевое, особенно если строительство растянется не на один месяц.

В этом случае выход один – засучить рукава и построить самодельный мини-кран своими руками. А наши форумчане помогут вам в этом!

Как сделать самодельный кран

Экономия на собственном здоровье и попытки вручную поднять непосильный груз, особенно если строительство дома ведется самостоятельно и без привлечения наемной рабочей силы, к добру не приводят . Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту. Теперь делаем кран своими руками для постройки дома под названием “ мини пионер.

«Пионер» представляет собой мобильную сборно-разборную конструкцию, с помощью которой груз поднимается на заданную высоту. Так самодельный кран можно использовать при рытье фундаментов и строительно-монтажных работах на строительстве домов.

Основой механизма является несущая ходовая рама, установленная стационарно или на передвижном шасси. Поворотная часть крана закреплена на раме. Стрела может вращаться вручную или электрически. Сама конструкция крана выполнена по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одной строительной площадки на другую.

Устойчивость конструкции обеспечивается противовесом и стальными канатными растяжками (талрепами), подъем груза осуществляется с помощью лебедки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно собрать мини Пионер. Этот строительный механизм ему понадобился для строительства частного дома из бруса.

Волдеморт:

– Почти один строю дом из шестиметрового бруса. В одиночку поднять и перенести невозможно. Поэтому я решил собрать механизм для того, чтобы брать брус из штабеля, класть его на место распила и поднимать на цоколь.

По мере увеличения высоты здания наш форумчанин планирует поставить кран на балки перекрытия дома.

Форумчанин собрал рамку из уголка 63х63х5 мм. Стрела длиной 5 метров была изготовлена ​​из трубы диаметром 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм. Также в планы Voldemora входит дальнейшее удлинение стрелы еще на 2 метра.

Волдеморт:

– Грузоподъемность механизма примерно 150 кг, но конструкция позволяет поднимать больший вес, и чтобы этого добиться необходимо увеличить кратность полиспастов.

В переводе с греческого Полиспастон означает «растянутый несколькими веревками». Цепная таль – это строительное устройство для подъема груза. Он состоит из нескольких блоков, соединенных между собой веревкой или тросом, который огибает блоки по кругу. Цепная таль позволяет поднимать груз с меньшими усилиями, чем вес груза.

Простейшая полиспаст позволяет получить трех-четырехкратный выигрыш в силе, не следует забывать, что потери на трение в этой системе неизбежны. Даже в лучших блочных моделях они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

Волдеморт:

– На изготовление всех узлов и механизмов у меня ушла неделя. Еще два дня я потратил на сборку и доводку механизма. Привод поворота и привод подъема стрелы – шестиступенчатая ручная цепная таль. Подъемный привод также представляет собой ручную двойную цепную таль.

Волдеморт отмечает, что управлять механизмом с электроприводами было бы намного удобнее – поднимать груз с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает трудоемкость изготовления всех механизмов, что приведет к удорожанию конструкции и увеличению сроков изготовления крана.

Интересны детали изготовления устройства.

Волдеморт:

– В качестве вертушки взял два фейсплейта, которые нашел на работе. В принципе, собирал механизм из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, потому что такие сварные швы хуже, они не растягиваются и не гнутся, а сразу лопаются при превышении их предела прочности.

Все детали устройства смазываются литолом.


Для уменьшения веса противовеса ножки имеют длину 2 метра. При самостоятельном изготовлении и расчете узлов такого устройства следует учитывать один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии 2 метра до противовеса 100 кг на центральный болт действует растягивающая нагрузка 1 тонна. И это без учета веса стрелы и поднимаемого груза!

Также важно проверить работоспособность устройства.

Волдеморт:

– Для начала представим, что наш кран представляет собой единую балку, которая опирается на одну опору, и эта опора должна находиться на наименьшем расстоянии от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса механизма. Чтобы не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчет приблизительный и простой, но лучше с ним, чем вообще без него.

Барабан подъемника стрелы Voldemort изготовлен из трубы диаметром 100 мм.

Волдеморт:

Здесь есть нюанс – барабан нельзя ставить вплотную к блокам. Его нужно немного сместить по оси в сторону первого блока, чтобы второй слой троса был намотан ровно.

Форумчанин сделал блоки из трех шайб: двух больших и одной маленькой. Все блоки без подшипников. Важно следить за тем, чтобы блоки хорошо обматывались вокруг веревки. То есть либо канат должен быть гибким, либо шкивы должны быть большого диаметра. В противном случае при поднятии стрелы без груза тросы могут вылететь из блоков.

Волдеморт:

– У меня веревка диаметром 12 мм, но она очень толстая – другой просто не было. Если буду удлинять стрелу, то поставлю более гибкий трос диаметром 5 мм, т.к. его рабочая нагрузка составляет 150 кг, а разрывная – 850 кг.

При проектировании блочных систем важно понимать, как работает и рассчитывается полиспаст. Возьмем для примера мини-пионер.

Волдеморт:

– Принцип работы полиспаста аналогичен работе редуктора – вы выигрываете в силе, но теряете в длине каната и, следовательно, в скорости подъема груза.

В редукторе основной характеристикой является передаточное отношение, а в полиспасте – кратность, т.е. отношение всех ветвей троса к выходящим из барабана. Если у нас есть 6 отрезков каната, то полиспаст шестикратный.

Это означает, что тяговая нагрузка на барабан будет в 6 раз меньше веса груза, а сама веревка, если она рассчитана на 100 кг, то сложенная в 6 раз поднимет 600 кг.


Мини-краны своими руками

Конструкция оказалась настолько удачной, что многие наши пользователи решили ее повторить и даже придать крану мобильность, поставив его на Газель.

Форумчанин с ником оперение предлагает с помощью аналогичного механизма большей грузоподъемности и оснащенного электроприводами ставить бетонные столбы. А чтобы иметь возможность перевозить такой индивидуальный кран по дорогам общего пользования, сделать конструкцию разборной и частично и полностью монтировать в кузов уже на месте предполагаемых работ. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением устройства.

На FORUMHOUSE вы можете узнать все о самостоятельной постройке кранов, а также ознакомиться с чертежами мини-пионера. На портале обсуждается все, что нужно знать, чтобы сделать кран из металлолома. От бетономешалки до трубогиба. Участники форума темы о изготовлении полезных самоделок, которые помогут вам построить.

Наше видео расскажет, какие инструменты потребуются для оснащения столярной мастерской. Посмотрите, как сделать свой А в этом инструменте , который упростит работу на вашем участке возле загородного дома.

Самодельный кран для разборки двигателя, фото изготовления разборного крана, а так же видео испытаний самоделки.

google_ad_client = “ca-pub-1974473278197966”; google_ad_slot = “3501064932”; google_ad_width = 580; google_ad_height = 400; “>

В один прекрасный день возникла идея построить кран для демонтажа двигателя автомобиль, так как места в гараже мало, то нужно делать разборный!

Для сборки крана мне понадобились материалы:

  • Профильная труба 80 х 80 мм (стенка 3 мм) – 7 метров.
  • Труба 89 мм – две штуки по 0,7 метра.
  • Труба 76 мм – две штуки по 0,9 метра.
  • Домкрат – 5 тонн (советского производства).
  • Пластины металлические толщиной 8 мм – 4 шт.
  • Крюк от буксировочной стропы.
  • Ролики 2 прямых, 2 поворотных + 2 поворотных с тормозом.
  • Шпильки М 14 – 1000 мм.

Чертежи крана.

Вертикальная подставка.

Установка домкрата.

Подъемный механизм.

Протестировал свой кран. Повесил мопед 120 кг, потом решил сам залезть на мопед еще +120 кг – и опять показалось, что мало! Но достаточно разобрать двигатель. Попробовал поднять Газель и снял на видео работу крана.

Высота подъема крюка:

От земли с короткой стрелой нижняя точка 90 см, верхняя 170 см.

С длинной стрелой – нижняя точка 80 см, верхняя 180 см.

Длинная стрела и отвинченная домкратная тяга – нижняя 140 см и верхняя 225 см.

Дом и строение /

Пользователи портала делятся опытом строительства самодельных подъемников от простых до сложных конструкций

При строительстве дома из газобетона, бруса, кирпича и т.д. часто возникает необходимость поднять груз. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или засыпать армопояс. Делать это вручную, даже с помощью помощников, не так просто – здоровье дороже. Нанимать автокран или манипулятор для небольшого объема работ дорого. Выход – использовать мини-кран, который для удешевления строительства изготавливается своими руками.

  • Как сделать подъемник для укладки газобетона.
  • Какие детали и инструменты нужны для сборки мини-крана.
  • Как удешевить строительство универсального подъемника.

Элеватор для укладки газобетонных блоков

За рубежом при строительстве частных домов часто используют краны и различные тали. Так строительство идет быстрее, а значит и «коробочка» дешевле, т. к. выгоднее использовать мелкую механизацию, чем нанимать рабочих. Наш застройщик рассчитывает на себя и часто строит дом «в одном шлеме». Поэтому остро стоит вопрос, как не перенапрячься физически, кладя стену из газобетонных блоков весом 35-40 кг.

Интересный вариант необычного самодельного “помощника” пользователя FORUMHOUSE с ником Крест . Сначала покажем, что он взял за основу.

Немецкий мини-кран с выдвижной центральной колонной

Особенностью подъемника является оригинальная складная «стрела-стрела», с помощью которой кран, передвигаясь на колесах, может достигать двух противоположных стен.

Самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, соорудил лифт по вышеуказанной модели. Кран сделали полностью разборным, кроме основания. Максимальную нагрузку на крючок не замерял, но он меня спокойно поднимает (вес 95 кг).

Технические характеристики подъемника:

  • ширина – 2200 мм;
  • высота – 4200 мм;
  • Вылет стрелы
  • – 4200 мм;
  • грузоподъемность электротельфера – до 800 кг;
  • общий вес крана с балластом около 650 кг;
  • вес подъемника без балласта около 300 кг;
  • максимальная высота подъема кладочного блока 3500 мм.

Рабочая высота подъемных блоков регулируется в двух диапазонах. Первый 1750 мм. Второй – 3,5 м, на который конструкция поднимается, скользя вверх по опорным «ногам» с помощью гидродомкрата, обложенного распорками из блоков ГБ.

Для изготовления подъемника пользователю потребовались:

  • колеса поворотные;
  • профильные трубы для мачты, «ножек» и стрел сечением 12х12 см, 12х6 см, стенка 6 мм;
  • укосины – 63х3 мм;
  • мощных петель от ворот;
  • механизм поворота стрелы изготовлен из стали СТ45 и подшипников “205”.

В процессе эксплуатации конструкция была доработана. Например, пользователь проложил кабель лебедки в гофротрубе и удлинил кабель пульта управления.

В конструкции есть ряд недостатков, которые хотелось бы исправить. Например, думаю сделать беспроводное управление, заменить петли ворот на подшипники. Увеличьте количество «шарниров» в стреле при том же вылете. Вместо временного противовеса – мешки с пескобетоном, залить бетонным балластом.

Важный нюанс : чтобы подъемник мог передвигаться по строительной площадке или, например, по бетонной плите второго этажа, нужно содержать рабочее место в чистоте, т.к. осколки ГБ, обломки мешают перестановке крана.

Дизайн необычного лифта заинтересовал пользователей портала.

При таком подъеме, я думаю, как делают в Германии, нужно делать кладку из блоков большего размера, чем стандартные. Длина и высота в 2-3 раза больше обычного ГБ. Грузоподъемность крана достаточна, а скорость укладки значительно возрастет.

По кресту , слышал, что на портале кто-то уже пытался заказать блоки формата 1х0,4х0,6 м у производителя газосиликата. Но оказалось, что заводу это невыгодно, т. к. необходимо перенастраивать линию производства ГБ, а ради малого объема (для обычного частного дома) этого делать не будут.

Мне интересно: стало ли легче работать на площадке при использовании крана? Какие работы с ним можно делать, а какие нельзя?

Нет необходимости устанавливать леса при кладке стен из ГБ. Подъемник можно собирать и разбирать. Заливал бетонные перемычки на окна по старинке, из ведер, т.к. объем небольшой, и с одним помощником это сделать проще.

Итого: мини-кран получился удачным, и с некоторыми изменениями в его конструкции подъемник можно запустить в мелкосерийное производство.

Мини-кран

Еще один вариант подъемного механизма из металла, «катающегося под ногами», сделал участник портала с ником Петр 1 .

Согласно Петра 1, причина строительства крана в том, что дом становится выше, а блоки и бетон тяжелее. Поэтому, сделав ревизию «ненужных вещей», пользователь сделал полностью разборный кран грузоподъемностью 200 кг.

Думаю, мой кран может поднять больше, но я его не перегружала. Кран разбирается на части весом 30-60 кг и легко транспортируется в автомобильном прицепе. Я ношу стрелу в багажнике. В статике я испытал конструкцию весом 400 кг. Я обычно поднимаю грузы до 150 кг. Этого мне достаточно для моих строительных нужд.

За один раз кран с вылетом стрелы 5 м поднимает 10 блоков весом по 15 кг каждый, или четыре 15-литровых ведра с раствором.

Конструкция крана представляет собой сборную “солянку” из того, что было под рукой. Перечислим основные детали:

  • вертлюг в сборе – ступица от грузового автомобиля;

Ступица от легкового, грузового и сельскохозяйственного оборудования часто используется для изготовления поворотного узла в самодельных кранах. Главное, рассчитать действующие на него нагрузки и крепеж.

  • стрела изготовлена ​​из трубы диаметром 75 мм;

  • аутригеры и основание – прямоугольная труба сечением 8х5 и 8,5х5,5 см;

  • основание башни – “200-й” швеллер;

  • Червячные редукторы для стреловых и грузовых лебедок.

  • электродвигатель трехфазный с реверсом, мощностью 0,9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и, опуская стрелу, его можно перемещать с места на место, перекатывая на колесах по утрамбованному грунту. Регулировка уровня осуществляется с помощью винтовых опор.

Металл, редукторы и ролики куплены в секонд-хенде. Только новый трос и подшипники.

Вес крана без противовеса около 250 кг. Стоимость строительства с учетом закупки расходных материалов – отрезных дисков для УШМ, электродов для сварочного инвертора и краски – 4 тыс. руб.

Кран, + время на обточку, + подбор комплектующих и подгонка узлов, сделал за 3 рабочих дня. В дальнейшем, когда работа будет завершена, я его полностью разберу.

Недорогой мини-подъемник

Практика показывает, что при строительстве частного дома не всегда нужен настоящий кран. Часто застройщику удается обойтись «малой кровью» и сделать небольшой подъемник на базе электротельфера.

Мой дизайн проще, чем у авторов выше, но меня вполне устраивает. Купил таль грузоподъемностью 300 кг без блока и 600 кг с блоком. Испытания показали, что аппарат может поднять груз массой 250-270 кг, тогда сработала защита двигателя. За строительный сезон на нем поднял около 40 поддонов со строительными блоками, 6-метровый мауэрлат, стропила, кладочный раствор и бетон для армопояса.

Лифт, опять же из экономии, сделан из бывших в употреблении труб, уголка и швеллера.

Всю ржавчину зачистил «болгаркой», а трубы пролили отработкой и покрасили краской с антикоррозионным составом.

Для возможности сборки подъемника на потолке второго этажа все узлы (где не нужна сварка) выполнены разборными – на болтовых соединениях.

Подъемник устанавливается на стойку на хомутах.

На пульт управления на случай дождя наденьте пластиковую бутылку с отрезанным дном.

Подъемник закрывает навес из бывшего в употреблении кровельного железа.

При подъеме поддона под него подкладывают две доски, и на них опускают поддон.

Вся конструкция крепится к полу струбцинами.

Чертеж с размерами подъемника.

В результате пользователь получил универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», значительно облегчающий работу по строительству дома.

В этих темах подробно описано, как сделать подъемник из газобетона, и представлены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Полезны также статьи: самодельный мини-кран Пионер, особенности ручной дуговой сварки и выбор сварочного инвертора, а также самодельный мини-трактор бокового разворота с гидравлическим приводом.

На видео – как построить дом из газобетона без наемных рабочих.

Источник материала

Пользователи портала делятся своим опытом постройки самодельных подъемников от простых до сложных конструкций.

При строительстве дома из газобетона, бруса, кирпича и т.п. часто возникает необходимость подъема груза. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или засыпать армопояс. Делать это вручную, даже с помощью помощников, не так просто – здоровье дороже. Нанимать автокран или манипулятор для небольшого объема работ дорого. Выход – использовать мини-кран, который для удешевления строительства изготавливается своими руками.

  • Как сделать подъемник для укладки газобетона.
  • Какие детали и инструменты нужны для сборки мини-крана.
  • Как удешевить строительство универсального подъемника.

Элеватор для укладки газобетонных блоков

За рубежом при строительстве частных домов часто используют краны и различные тали. Так строительство идет быстрее, а значит и «коробочка» дешевле, т. к. выгоднее использовать мелкую механизацию, чем нанимать рабочих. Наш застройщик рассчитывает на себя и часто строит дом «в одном шлеме». Поэтому остро стоит вопрос, как не перенапрячься физически, кладя стену из газобетонных блоков весом 35-40 кг.

Интересный вариант необычного самодельного “помощника” пользователя FORUMHOUSE с ником Cross. Сначала покажем, что он взял за основу.

Немецкий мини-кран с выдвижной центральной колонной

Особенностью подъемника является оригинальная складная «стрела-стрела», с помощью которой кран, передвигаясь на колесах, может достигать двух противоположных стен.

Я строю дом самостоятельно и, чтобы иметь возможность класть газобетонные блоки, соорудил лифт по вышеуказанной модели. Кран сделали полностью разборным, кроме основания. Максимальную нагрузку на крючок не замерял, но он меня спокойно поднимает (вес 95 кг).

Технические характеристики подъемника:

  • ширина – 2200 мм;
  • высота – 4200 мм;
  • Вылет стрелы
  • – 4200 мм;
  • грузоподъемность электротельфера – до 800 кг;
  • общий вес крана с балластом около 650 кг;
  • вес подъемника без балласта около 300 кг;
  • максимальная высота подъема кладочного блока 3500 мм.

Рабочая высота подъемных блоков регулируется в двух диапазонах. Первый 1750 мм. Второй – 3,5 м, на который конструкция поднимается, скользя вверх по опорным «ногам» с помощью гидродомкрата, обложенного распорками из блоков ГБ.

Для изготовления подъемника пользователю потребовались:

  • поворотные колеса;
  • профильные трубы для мачты, «ножек» и стрел сечением 12х12 см, 12х6 см, стенка 6 мм;
  • укосины – 63х3 мм;
  • мощных петель от ворот;
  • механизм поворота стрелы изготовлен из стали СТ45 и подшипников “205”.

В процессе эксплуатации конструкция была доработана. Например, пользователь проложил кабель лебедки в гофротрубе и удлинил кабель пульта управления.

В конструкции есть ряд недостатков, которые хотелось бы исправить. Например, думаю сделать беспроводное управление, заменить петли ворот на подшипники. Увеличьте количество «шарниров» в стреле при том же вылете. Вместо временного противовеса – мешки с пескобетоном, залить бетонным балластом.

Важный нюанс : чтобы подъемник мог передвигаться по строительной площадке или, например, по бетонной плите второго этажа, нужно содержать рабочее место в чистоте, т.к. осколки ГБ, обломки мешают перестановке крана.

Дизайн необычного лифта заинтересовал пользователей портала.

Константин Я. Участник FORUMHOUSE

При таком подъеме, я думаю, как делают в Германии, нужно делать кладку из блоков крупнее стандартных. Длина и высота в 2-3 раза больше обычного ГБ. Грузоподъемность крана достаточна, а скорость укладки значительно возрастет.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать блоки 1х0,4х0,6 м у производителя газосиликата. Но оказалось, что заводу это невыгодно, т.к. необходимо перенастроить линию по производству ГБ, но ради малого объема (для обычного частного дома) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Мне интересно: стало ли легче работать на площадке при использовании крана? Какие работы с ним можно делать, а какие нельзя?

Нет необходимости устанавливать подмости при кладке стен из ГБ. Подъемник можно собирать и разбирать. Заливал бетонные перемычки на окна по старинке, из ведер, т.к. объем небольшой, и с одним помощником это сделать проще.

Итого: мини-кран оказался удачным, и с некоторыми изменениями в его конструкции подъемник можно запустить в мелкосерийное производство.

Мини-кран из металлолома

Еще один вариант подъемного механизма из металла, “катающегося под ногами”, сделал участник портала под ником Petr_1.

По словам Петра_1, причина строительства крана в том, что дом становится выше, а блоки и бетон тяжелее. Поэтому, сделав ревизию «ненужных вещей», пользователь сделал полностью разборный кран грузоподъемностью 200 кг.

Я думаю, что мой кран может поднять больше, но я не стал его перегружать. Кран разбирается на части весом 30-60 кг и легко транспортируется в автомобильном прицепе. Я ношу стрелу в багажнике. В статике я испытал конструкцию весом 400 кг. Я обычно поднимаю грузы до 150 кг. Этого мне достаточно для моих строительных нужд.

За один раз кран с вылетом стрелы 5 м поднимает 10 блоков весом по 15 кг каждый, или четыре 15-литровых ведра с раствором.

Конструкция крана представляет собой сборную “солянку” из того, что было под рукой. Перечислим основные детали:

  • вертлюг в сборе – ступица от грузового автомобиля;

Ступица от легкового, грузового и сельскохозяйственного оборудования часто используется для изготовления поворотного узла в самодельных кранах. Главное, рассчитать действующие на него нагрузки и крепеж.

  • стрела изготовлена ​​из трубы диаметром 75 мм;

  • аутригеры и основание – прямоугольная труба сечением 8х5 и 8,5х5,5 см;

  • основание башни – “200-й” швеллер;

  • Червячные редукторы для стреловых и грузовых лебедок.

  • электродвигатель трехфазный с реверсом, мощностью 0,9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и, опуская стрелу, его можно перемещать с места на место, перекатывая на колесах по утрамбованному грунту. Регулировка уровня осуществляется с помощью винтовых опор.

Металл, редукторы и ролики куплены в секонд-хенде. Только новый трос и подшипники.

Вес крана без противовеса около 250 кг. Стоимость строительства с учетом закупки расходных материалов – отрезных дисков для УШМ, электродов для сварочного инвертора и краски – 4 тыс. руб.

Кран, + время на обточку, + подбор комплектующих и подгонка узлов, сделал за 3 рабочих дня. В дальнейшем, когда работа будет завершена, я его полностью разберу.

Недорого Мини-лифт

Практика показывает, что настоящий подъемный кран не всегда нужен при строительстве частного дома. Часто застройщику удается обойтись «малой кровью» и сделать небольшой подъемник на базе электротельфера.

Gexx Member FORUMHOUSE

Мой дизайн проще, чем у авторов выше, но меня вполне устраивает. Купил таль грузоподъемностью 300 кг без блока и 600 кг с блоком. Испытания показали, что аппарат может поднять груз массой 250-270 кг, тогда сработала защита двигателя. За строительный сезон на нем поднял около 40 поддонов со строительными блоками, 6-метровый мауэрлат, стропила, кладочный раствор и бетон для армопояса.

Лифт, опять же из экономии, сделан из бывших в употреблении труб, уголка и швеллера.

Всю ржавчину зачистил «болгаркой», а трубы пролили отработкой и покрасили краской с антикоррозионным составом.

Для возможности сборки подъемника на потолке второго этажа все узлы (где не нужна сварка) выполнены разборными – на болтовых соединениях.

Подъемник устанавливается на стойку на хомутах.

Пластиковая бутылка с отрезанным дном надевается на панель управления на случай дождя.

Подъемник закрывает навес из бывшего в употреблении кровельного железа.

При подъеме поддона под него подкладывают две доски, и на них опускают поддон.

Вся конструкция крепится к полу струбцинами.

Чертеж с размерами подъемника.

В результате пользователь получил универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», значительно облегчающий работу по строительству дома.

Это темы, в которых подробно рассказывается, как сделать подъемник из газобетона, и десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Без стреловых легких кранов грузоподъемностью 1 тн не обойтись при проведении различных электромонтажных и строительных работ. Благодаря их конструкции можно монтировать устройства в различные проемы здания или на потолки, а также перемещать их для удобства использования. Их легко собрать и установить, а при необходимости их можно быстро разобрать на составные части и переместить в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других типов ГПМ. Существует множество типов кранов с различной конструкцией. Они делятся на стационарные и мобильные. Стреловые устройства снабжены одним электроприводным механизмом перемещения груза. Работа крана осуществляется ручным управлением.

Миникран строительный

Вы сможете самостоятельно создать различные инструменты и приспособления, которые так необходимы в строительстве и других видах работ. Несмотря на то, что мини-кран своими руками характеризуется ограниченной грузоподъемностью груза (не более 250 кг), такая конструкция упростит большую часть строительных работ.

Основной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может достигать до 300 кг в зависимости от используемых материалов. При этом он имеет компактные габариты и возможность перемещения без предварительного разбора с помощью автомобиля.

своими руками: сборка

С помощью редуктора на червячной основе формируется грузовая лебедка. Также может быть предусмотрено создание ручного привода, упрощающего сборку стреловой лебедки. Основой для винтовых надставок являются строительные опоры. Все представленные выше элементы составляют основу конструкции. Кроме того, нам нужны барабаны для лебедок. Стоит отметить, что заниматься производством своими руками под силу не каждому, так как процесс сложный и трудоемкий, а также необходимость наличия специализированного оборудования и опыта проведения подобных работ.

Выход из ситуации – роторы от электродвигателя, которые можно взять за основу, и значительно упростить задачу. Особое внимание следует уделить соответствию размеров используемых элементов и будущего устройства. Для этого производятся дополнительные замеры с помощью линейки.

Дополнительные элементы

Платформа оснащена колесами для удобства перемещения. Предметы из конвейерной тележки могут пригодиться. В процессе создания конструкции не забывайте об этом дополнении, так как именно благодаря ему движется самый простой кран, собранный своими руками. Для этого нужно лишь снять выносные опорные элементы, что не вызывает особых затруднений и делается в короткие сроки. Важно соблюдать технику безопасности, в частности, стрела должна быть установлена ​​на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы 5 метров. Для его изготовления используется труба диаметром около 8 см. В основание монтируется профиль из двух уголков. Также нужно создать поворотный механизм поворота и подъема стрелы; для этого подойдет автомобильная ступица от любого грузовика. Для противовеса не нужны специальные материалы, так как для них можно использовать стандартные кирпичи. Создать кран своими руками можно на основе гусениц и станины. Последний элемент можно взять с неиспользуемой машины.

Стоит отметить, что тормоз для поворотного механизма и лебедки не нужен, так как он не нужен при работе крана, а готовое устройство будет работать на малой скорости.

Преимущества дизайна

Подходит для формирования выносной опорной конструкции и общего основания. Для последних, по мнению специалистов, оптимально будет использовать швеллер 200. Длина упорных винтов должна быть в пределах 50 см, благодаря чему кран можно монтировать на любую поверхность, в том числе с большим количеством неровностей. . Таким образом, нет необходимости готовить площадку, на которой возводится здание.

Трудности иногда возникают с колесами, так как на рыхлом грунте они могут плохо прокручиваться и зарываться в него. Поэтому желательно проводить работы на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте автомобиля часто возникает необходимость снять двигатель, поэтому многие автовладельцы задаются вопросом, как сделать кран своими руками. Самый простой вариант – подъемник, для которого потребуется ручная лебедка, треугольные опоры с колесами и поперечная труба.

На верхней части стоек закреплены крепления для трубы сваркой. Он приваривается к вертикальной стойке, а на балку устанавливаются ролики, которые впоследствии используются для перемещения троса. В этом случае необязательно приобретать лебедку, так как эту конструкцию можно изготовить самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечина и опоры не займут много места. Кран, созданный для гаража своими руками, способен поднимать и перемещать груз массой не более 800 кг. Главным его преимуществом является отсутствие необходимости приобретения дорогостоящих материалов.

Подъемник

Как уже отмечалось ранее, лебедку можно изготовить самостоятельно. Для этого потребуется барабан, оснащенный тросом; его необходимо закрепить на конструкции из труб квадратного сечения. На электроприводе установлена ​​малая звездочка с цепным приводом, а на краю барабана установлена ​​большая звездочка. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукояткой.

Для замены и ремонта большинства деталей в автомобиле необходима эстакада или яма; если они недоступны, вы можете воспользоваться лифтом. Несмотря на риски, связанные с работой с таким устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой кран-тележка своими руками в сборе с лебедкой – самый простой вариант, при этом машина устанавливается на платформы после подъема на нужную высоту. Также есть ножничная конструкция, отличающаяся отсутствием возможности обрыва троса, чего не может гарантировать предыдущая версия.

ножничный кран

Основание и платформа ножничного подъемника изготовлены из швеллеров. Распределитель двухсекционный, помпа, втулки и необходимые ножницы.

Кран УАЗ своими руками способен поднимать грузы массой более 500 кг. Его также можно удалить по окончании работы. Основное назначение устройства – фиксация выдвижных опор. Основу конструкции составляет толстостенный квадрат, закрепленный на раме несколькими болтами. Выдвижные поры держатся за бампер и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить выполнение многих ремонтно-строительных работ, а также обеспечить выполнение действий, которые невозможно выполнить без дополнительных грузоподъемных устройств. Конструкция подходит для грузов различного объема и размеров, при этом ее можно устанавливать на полы строящихся домов, в ямы и на крышу.

Среди основных узлов стоит отметить поворотную и опорную рамы, панель управления. Прибор не вызывает затруднений в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже без соответствующего опыта.

Многие владельцы частных домов и дач занимаются созданием подъемных конструкций. Их распространение обусловлено тем, что каждая часть механизма, вне зависимости от ее сложности, может быть выполнена желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, например, монолитных блоков, такие краны позволяют доставлять легкие предметы на большую высоту.

К сожалению, создание гидравлических устройств, как правило, невозможно. Но, несмотря на это, кран (сделай сам), фото которого представлено ниже, прост в эксплуатации и имеет достаточную грузоподъемность.

Сборка крана Pioneer

Многие детали можно найти, как ни удивительно, на свалке. Для самодельного механизма основными составляющими являются прямоугольная труба и двутавр. Важно, чтобы последний легко помещался в трубу. Для создания телескопического узла двутавра изготавливаются направляющие скольжения. Стоит отметить, что их необходимо смазывать специальными составами для снижения степени трения.

Для работы устройства также необходимы кабели небольшого диаметра. Их можно приобрести в строительном магазине. Швеллер часто используется для крепления поворотных и опорных рам. Он также обеспечивает плотное крепление устройства на любой поверхности. Как правило, это крыша строящегося здания. В соответствии с правилами техники безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность возникновения проблем во время эксплуатации крана, собранного своими руками. Электрический двигатель, подключенный к лебедке, используется для запуска процесса подъема.

Кран своими руками всегда пригодится в хозяйстве всем, у кого есть дача, или тем, кто живет в частном доме. Особенно он будет нужен тем хозяевам, которые не боятся различных самостоятельных строительных и ремонтных работ. Аренда такого оборудования, а тем более его покупка, обойдется в немалую сумму. А сделать кран своими руками, на самом деле, достаточно просто – об этом вы узнаете в этой статье. Постарайтесь пошагово разобраться в предложенной инструкции, выполняя всю работу, и у вас получится отличный инструмент для бытового использования.

Производство

Для дальнейшей работы потребуются следующие материалы:

  1. Червячная передача (электропривод должен быть 600 Вт).
  2. Строительные опоры.
  3. Вторичные материалы и инструмент для строительства и ремонта.

Прогресс

Большинство нужных и полезных инструментов можно сделать самостоятельно, тем самым хорошо сэкономив семейный бюджет. В целом такая конструкция собирается очень просто и максимально быстро. Описанный ниже алгоритм поможет даже неопытному мастеру. Главное подобрать все необходимые детали и рабочие инструменты для будущей постройки.

Важно! В итоге получившаяся конструкция будет иметь вес примерно 250-300 кг. При этом он будет довольно компактным. Самодельный кран будет иметь не очень большую грузоподъемность (примерно 200 кг), однако для большинства домашних строительных или ремонтных работ этого будет более чем достаточно.

Перейдем к самому алгоритму изготовления мини-крана своими руками:

  • Наш механизм будет иметь 2 подшипника. В верхней части между корпусом и основанием будет находиться подпятник. Ниже показан простой радиальный подшипник. Под нижний подшипник рассчитывают внутренний диаметр корпуса, а также наружный диаметр основания.

Важно! И та, и другая деталь должны плотно входить в подшипник. Таким образом, обе части соединяются.

  • Для более надежной фиксации радиального подшипника снизу на корпус накручивается гайка, толщина резьбовой и опорной частей которой должна быть не менее 3 мм.
  • Далее этот узел крепится к платформе с помощью болта, который будет притягивать основание к платформе. Так у вас получится следующая конструкция: платформа с основанием будет неподвижна, а корпус с гайкой будет вращаться.

Важно! Для затяжки болта, который будет крепиться к основанию платформы, понадобится накидной ключ с удлинителем, а также две шайбы – гроверная и плоская.

  • Пришло время перейти к изготовлению подставки для мини-крана своими руками. Его высота должна быть до вашей талии. Для того, чтобы его сделать, запасаются куском трубы и 4 кусками швеллера. Конец трубы можно ровно обрезать с помощью автомобильного хомута и затянув его на нем, затем болгаркой вырезать ровный круг.
  • Далее к отрезанному концу приваривается площадка механизма поворота, которую необходимо заказать исходя из размеров выбранной вами трубы.
  • Далее приступаем к изготовлению ножек. Они сварены таким образом, что сама стойка не разрушится.
  • Теперь можно переходить к подвешиванию трубы с уже приваренной платформой. Канат пропускается в отверстие в центре площадки поворотного механизма, а ножки подставляются наискосок к трубе. Таким образом, труба должна висеть ровно, а ножки упираться в нее со всех четырех сторон.
  • После нахождения балансировки крана своими руками углы швеллеров, опирающихся на трубу, намечаются на глаз и обрезаются болгаркой.
  • Далее переходят к изготовлению опорной крестовины и креплению ее к ножкам с помощью гаек. Обычно изготавливается из различных жестких профилей.
  • После этого идут на платформу крана, где будет противовес, а также стрела и лебедка. Платформа крепится к корпусу поворотного механизма четырьмя болтами.

Важно! В качестве площадки можно использовать 1,5-метровый двутавр, ширина которого будет примерно 18 см.

  • Перейдем к блоку противовесов – обычно он делается из кусков швеллера, но допустимы и другие варианты. В конечном счете, главное – это качество полученной грузовой тары.
  • Лебедка обычно устанавливается грузоподъемностью 0,5 тонны, с тормозом.
  • Осталось сделать стрелу для крана своими руками. Изготавливается всегда из бруска, крепления с валом и наконечника со шкивом.
  • Корпус крепления делается из куска швеллера, а для вала подойдет, например, кусок вала ротора от какого-нибудь старого двигателя. После этого он сгибается в тиски, а вокруг него закрепляются две скобы, после чего он фиксируется на корпусе крепления, которое впоследствии будет вставлено в подготовленный брус.
  • Приобретаются под обычные подшипники, которые плотно садятся на вал. В монтажном корпусе вырезано посадочное место.
  • Подшипники закреплены в корпусе.
  • Балка крепится к швеллеру стяжками из металлической полосы толщиной примерно 3 миллиметра.
  • На конце стрелы закреплен шкив для троса.
  • Далее собирают стрелу, предварительно укрепив ее.
  • После этого переходят к сборке всей крановой площадки своими руками. На нем установлена ​​лебедка, под лебедкой – блок противовесов, с другой стороны – подъемный корпус стрелы со стрелой.

Важно! Вся сборка должна происходить в лежачем положении, а по завершении конструкцию необходимо поднять, чтобы она находилась в вертикальном положении на какой-либо опоре.

  • Поворотный механизм крепится к стойке, после чего на нее устанавливается площадка так, чтобы стрела и противовес находились в равновесии.
  • Собранная платформа крана подвешивается и поднимается таким образом, чтобы можно было подставить под нее стеллаж.
  • Поднимите платформу лебедкой. Для этого его трос пропускается через блок и зацепляется за корпус подъема стрелы, расположенный на другом конце платформы.
  • Платформа поднимается лебедкой.
  • Подвесив таким образом, и подставив под него стойку, ловят положение, при котором противовес уравновешивает стрелу.
  • В этом положении просверливаются четыре сквозных отверстия и платформа прикручивается к стойке болтами.

Любой из пользователей сайта согласится с утверждением, что одним из самых необходимых при строительстве является подъемный кран. Стальной герой становится незаменимым помощником, когда возникает необходимость поднять большой груз.

Подъемный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроении, когда на первый план выходят компактные механизмы для строительства, нужен вариант с длиной стрелы, не превышающей 5-7 метров.

Но аренда – удовольствие недешевое, особенно если строительство растянется не на один месяц.

В таком случае выход один – засучить рукава и построить самодельный мини-кран своими руками. А наши форумчане помогут вам в этом!

Как сделать самодельный кран

Экономия на собственном здоровье и попытки вручную поднять непосильный груз, особенно если строительство дома ведется самостоятельно и без привлечения наемной рабочей силы, к добру не приводят . Мы уже рассказали нашим читателям. Сейчас делаем кран своими руками для постройки домика под названием “ мини пионер.

«Пионер» представляет собой мобильную сборно-разборную конструкцию, с помощью которой груз поднимается на заданную высоту. Так домашнее Кран можно использовать при копке фундаментов и строительно-монтажных работах на строительстве жилых домов.

Основой механизма является несущая ходовая рама, установленная стационарно или на передвижном шасси. Поворотная часть крана закреплена на раме. Стрела может вращаться вручную или электрически. Сама конструкция крана выполнена по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одной строительной площадки на другую.

Устойчивость конструкции обеспечивается противовесом и стальными канатными растяжками (талрепами), подъем груза осуществляется с помощью лебедки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно собрать мини Пионер. Этот строительный механизм ему понадобился для строительства частного дома из бруса.

Волдеморт:

– Почти один строю дом из шестиметрового бруса. В одиночку поднять и перенести невозможно. Поэтому я решил собрать механизм для того, чтобы брать брус из штабеля, класть его на место распила и поднимать на цоколь.

По мере увеличения высоты здания наш форумчанин планирует поставить кран на балки перекрытия дома.

Форумчанин собрал рамку из уголка 63х63х5 мм. Стрела длиной 5 метров была изготовлена ​​из трубы диаметром 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм. Также в планы Voldemora входит дальнейшее удлинение стрелы еще на 2 метра.

Волдеморт:

– Грузоподъемность механизма примерно 150 кг, но конструкция позволяет поднимать больший вес, и чтобы этого добиться необходимо увеличить кратность полиспастов.

В переводе с греческого Полиспастон означает «растянутый несколькими веревками». Цепная таль – это строительное устройство для подъема груза. Он состоит из нескольких блоков, соединенных между собой веревкой или тросом, который огибает блоки по кругу. Цепная таль позволяет поднимать груз с меньшими усилиями, чем вес груза.

Простейшая полиспаст позволяет получить трех-четырехкратный выигрыш в силе, не следует забывать, что потери на трение в этой системе неизбежны. Даже в лучших блочных моделях они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

Волдеморт:

– На изготовление всех узлов и механизмов у меня ушла неделя. Еще два дня я потратил на сборку и доводку механизма. Привод поворота и привод подъема стрелы – шестиступенчатая ручная цепная таль. Подъемный привод также представляет собой ручную двойную цепную таль.

Волдеморт отмечает, что управлять механизмом с электроприводами было бы намного удобнее – поднимать груз с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает трудоемкость изготовления всех механизмов, что приведет к удорожанию конструкции и увеличению сроков изготовления крана.

Интересны детали изготовления устройства.

Волдеморт:

– В качестве вертушки взял два фейсплейта, которые нашел на работе. В принципе, собирал механизм из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, потому что такие сварные швы хуже, они не растягиваются и не гнутся, а сразу лопаются при превышении их предела прочности.

Все детали устройства смазываются литолом.


Для уменьшения веса противовеса ножки имеют длину 2 метра. При самостоятельном изготовлении и расчете узлов такого устройства следует учитывать один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии 2 метра до противовеса 100 кг на центральный болт действует растягивающая нагрузка 1 тонна. И это без учета веса стрелы и поднимаемого груза!

Также важно проверить работоспособность устройства.

Волдеморт:

– Для начала представим, что наш кран представляет собой единую балку, которая опирается на одну опору, и эта опора должна находиться на наименьшем расстоянии от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса механизма. Чтобы не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчет приблизительный и простой, но лучше с ним, чем вообще без него.

Барабан подъемника стрелы Voldemort изготовлен из трубы диаметром 100 мм.

Волдеморт:

Здесь есть нюанс – барабан нельзя ставить вплотную к блокам. Его нужно немного сместить по оси в сторону первого блока, чтобы второй слой троса был намотан ровно.

Форумчанин сделал блоки из трех шайб: двух больших и одной маленькой. Все блоки без подшипников. Важно следить за тем, чтобы блоки хорошо обматывались вокруг веревки. То есть либо канат должен быть гибким, либо шкивы должны быть большого диаметра. В противном случае при поднятии стрелы без груза тросы могут вылететь из блоков.

Волдеморт:

– У меня веревка диаметром 12 мм, но она очень толстая – другой просто не было. Если буду удлинять стрелу, то поставлю более гибкий трос диаметром 5 мм, т.к. его рабочая нагрузка составляет 150 кг, а разрывная – 850 кг.

При проектировании блочных систем важно понимать, как работает и рассчитывается полиспаст. Возьмем для примера мини-пионер.

Волдеморт:

– Принцип работы полиспаста аналогичен работе редуктора – вы выигрываете в силе, но теряете в длине каната и, следовательно, в скорости подъема груза.

В редукторе основной характеристикой является передаточное отношение, а в полиспасте – кратность, т.е. отношение всех ветвей троса к выходящим из барабана. Если у нас есть 6 отрезков каната, то полиспаст шестикратный.

Это означает, что тяговая нагрузка на барабан будет в 6 раз меньше веса груза, а сама веревка, если она рассчитана на 100 кг, то сложенная в 6 раз поднимет 600 кг.


Мини-краны своими руками

Конструкция оказалась настолько удачной, что многие наши пользователи решили ее повторить и даже придать крану мобильность, поставив его на Газель.

Форумчанин с ником оперение предлагает с помощью аналогичного механизма большей грузоподъемности и оснащенного электроприводами ставить бетонные столбы. А чтобы иметь возможность перевозить такой индивидуальный кран по дорогам общего пользования, сделать конструкцию разборной и частично и полностью монтировать в кузов уже на месте предполагаемых работ. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением устройства.

На FORUMHOUSE вы можете узнать все о самостоятельных, а также познакомиться с мини-пионерами. На портале обсуждается все, что нужно знать для изготовления крана От бетономешалки до трубогиба. Участники форума темы о создании полезных предметов быта, которые помогут вам построить.

Наше видео расскажет, какие инструменты потребуются для оснащения столярной мастерской. Посмотрите, как сделать свой А в этом инструменте , который упростит работу на вашем участке возле загородного дома.

19 комплектов домов, которые можно купить и построить самостоятельно

Современные комплекты домов

1/20

Комплектные дома

, также называемые домами по каталогу или заказом по почте, доставляются к вашей двери в плоской упаковке из предварительно нарезанных (и часто частично собранных) материалов, которые вы можете собрать самостоятельно на своей территории. Впервые они появились в Северной Америке в первой половине 20-го века и как никогда популярны среди людей, ищущих недорогую жизнь на небольшой площади. Структуры начинаются с действительно крошечных 60 квадратных футов, но могут достигать 1000 квадратных футов, причем большинство из них приходится где-то на середину.

Наборы делают эти жилища особенно удобными для сборки своими руками, обычно включая все инструкции и материалы для загрузки. Некоторые включают в себя кровельные и фундаментные материалы и необходимое оборудование, а другие предлагают обновления для включения сантехники или электричества, чтобы вы могли превратить их в действительно пригодные для жилья крошечные дома.

Большие или маленькие, современные или традиционные, готовые дома — интригующая альтернатива для тех, кто мечтает о маленьком домике, садовом офисе, гостевом доме или дачном домике. Нажмите на некоторые из наших любимых домов по почте ниже, чтобы найти тот, который вам нравится.

СВЯЗАННЫЕ: Решено! Где купить крошечный дом

Stillwaterdwellings.com

Жилища Стилуотер: sd-153

2/20

Современный дизайн, материалы премиум-класса и устойчивые методы строительства характеризуют модульные дома от компании Stillwater Dwellings. Разработанные архитекторами, имеющими сертификат LEED, они изготавливаются с использованием методов, которые минимизируют строительные отходы, а их изоляция, герметичность и высокоэффективные системы обогрева помещений и воды позволяют снизить потребление энергии и расходы. Общая стоимость этих сборных домов включает в себя гонорары архитекторов, сборы за проектирование конструкций, проектирование фундамента, согласование разрешений, компоненты Stillwater, затраты на строителей и внутреннюю отделку, и они стоят на 20–40 процентов меньше, чем индивидуальные, спроектированные архитектором, построенные на месте. дома. На снимке модель sd-153 площадью 2270 квадратных футов с 3 спальнями Стиллуотера.

Завершенные проекты стоят в среднем от 475 до 700 долларов за квадратный фут. Получите информацию о ценах от Stillwater Dwellings.

Stillwaterdwellings.com

Allwood: Соммерсби

3/20

Эта гибридная деревянная хижина и комната в саду — идеальное убежище для писательницы или ее сарай, и она может быть идеальным уютным местом для отдыха на выходных или домашним офисом с добавлением электричества и сантехники. В нем есть две комнаты площадью 174 квадратных фута, в том числе фойе за двойными дверями и зона для занятий с гладкими окнами от пола до потолка, через которые проникает солнечный свет. Если все строительные работы будут завершены, компания заявляет, что это может занять 4 дня. для двух опытных домашних мастеров, чтобы собрать комплект.

Можно приобрести на AllwoodOutlet.com за 7890 долларов.

СВЯЗАННЫЕ С: 17 бревенчатых домиков, которые мы любим

amazon.comAllwoodOutlet.com

Реклама

Deltec Homes: коллекция 360°

4/20

Благодаря круглой планировке сборных домов Deltec 360° Collection создаются характерные, адаптируемые и долговечные жилые конструкции. Круглая конструкция не имеет внутренних несущих стен, поэтому план этажа полностью индивидуальный. Все комплекты поставляются по частям, а их панельная конструкция особенно подходит домовладельцам-строителям. Стандартные комплекты включают только оболочку конструкции, так как окна, сайдинг, веранды и многое другое являются дополнительными.

Завершенные проекты стоят в среднем от 250 до 500 долларов за квадратный фут. Получите информацию о ценах от Deltec Homes.

deltehomes.com

Allwood: Авалон

5/20

Это универсальное деревянное бунгало со встроенным крытым патио может стать идеальным гостевым домом, домом у озера или основным домом для минималистов с добавлением электричества и сантехники. На чердак, куда можно подняться по лестнице, предлагается 218 квадратных футов для сна и отдыха, а щедрые 540 квадратных футов на первом этаже могут быть творчески сконфигурированы по вашему выбору. Поместите гостиную, две спальни и небольшую кухню и ванную комнату или создайте три большие комнаты для хобби и работы. Выделите неделю для двух опытных людей, чтобы собрать его.

Доступно на AllwoodOutlet.com за 38 950 долларов США.

AlwoodOutlet.com

Укрытие: Карен

6/20

Karen площадью 672 квадратных фута представляет собой дом в стиле ранчо с 1 спальней, 1 ванной и угловой верандой. В комплект входят все материалы, необходимые для строительства поверх существующего фундамента, кроме окон и дверей. По данным компании, 85 процентов домов, приобретаемых у Shelter-Kit, строят люди, не имеющие опыта работы. Доступны стандартные комплекты, но вы также можете настроить дизайн с привлекательными вариантами, такими как веранды и соборные потолки. Большинство домов Shelter-Kit стоят от 50 до 110 долларов за квадратный фут, в зависимости от модели.

Доступно на Shelter-Kit.com за 62 200 долларов США.

СВЯЗАННЫЕ С: 12 невероятных домов, которые были построены их владельцами

убежище-kit.com

Реклама

Allwood: Арланда XL

20.07.

Четкие линии, создаваемые вертикальными деревянными панелями, окнами во всю стену и плоской крышей этой крошечной студии-комплекта, придают ей современный вид, который уместно смотрится в городских условиях. Заполненное светом жилище площадью 227 квадратных футов является естественным выбором для домашнего офиса или мастерской, но добавьте дополнительную стену, электричество и сантехнику, и 44 квадратных фута могут служить кухней или ванной комнатой. Набор может быть собран двумя опытными взрослыми примерно за 5 дней.

Доступно на AllwoodOutlet.com за 9 190 долларов США.

AllwoodOutlet.com

Бунгало в коробке: Гостевой дом

8/20

Каждое бунгало в коробке от Montsweag Brook Corporation представляет собой, по сути, суперэффективный комплект для водонепроницаемой структурной оболочки, специально разработанный с учетом потребностей домовладельца. Кроме того, сборные компоненты позволяют построить примерно за неделю, а с помощью крана строить еще проще. Размеры и стили варьируются от гостевого дома 12 на 16 футов (на фото) до амбара размером 32 на 36 футов.

Комплектные дома с законченным экстерьером стоят от 109 до 142 долларов за квадратный фут; небольшой дом размером 12 на 16 футов стоит около 28 000 долларов. Получите информацию о ценах от бунгало в коробке.

bungalowinabox.com

Allwood: Эстель 5

9/20

Этот компактный дом из каталога, разделенный внутренней стеной на две жилые зоны, идеально подходит для пары любителей. Один человек может использовать главную комнату площадью 106 квадратных футов для деревообрабатывающей мастерской или музыкальной студии, а другой может занять меньшую комнату площадью 51 квадратный фут для шитья или рукоделия. Два отдельных входа и 6 футов 9дюймовые стены гарантируют доступность, конфиденциальность и комфорт для обоих людей. Дом стоит на деревянных балках, и двое опытных взрослых могут построить его примерно за 3 дня.

Доступно на AllwoodOutlet.com за 6 295 долларов США.

AllwoodOutlet.com

Реклама

Саммервуд: Кочевник

20.10.

Индивидуальные комплекты домов Summerwood доступны в готовом виде для домашних мастеров, которые хотят сэкономить время во время быстрой и простой установки. Каюты стандартно поставляются с прекрасными элементами, такими как сайдинг из красного кедра, и множество вариантов дверей и окон доступны по меню. Каюта Nomad площадью 100 квадратных футов с открытой мансардой и высокими потолками может быть оснащена решетчатым деревянным тентом, передним крыльцом и другими опциями.

Комплекты салона для Nomad размером 10 на 10 футов стоят 22 495 долларов США за готовый комплект и 25 995 долларов США за предварительно собранный комплект. Получите информацию о ценах от Саммервуда.

СВЯЗАННЫЕ: 8 недорогих комплектов для бревенчатой ​​​​хижины 21 века

Summerwood.com

Allwood: Саммерлайт

20.11.

Жить в жарком климате? Отдохните в теплые дни под расширенной крышей этой тенистой деревянной хижины, которая может стать идеальным местом для сбора гостей в саду. С крышей из поликарбоната и проемами для окон и дверей это один из самых легких комплектов домов компании. Интерьер площадью 150 квадратных футов можно использовать как комнату для хобби, домашний офис, студию йоги или писательское уединение. Купите комплект и наймите очень удобного партнера, чтобы собрать его примерно за 3 дня.

Доступен на Amazon за 8920 долларов.

amazon.com

Бревенчатые конструкции EZ: Флорида

20. 12.

EZ Log Structures предлагает одни из лучших комплектов для самостоятельной сборки коттеджей и одно- или двухэтажных домов. Взаимосвязанные части отлично подходят даже для менее опытных мастеров. После сборки гладкие фрезерованные бревна готовы к нанесению слоя прозрачного консерванта для древесины с последующим нанесением проникающей морилки или краски в выбранный вами цвет. Домашний комплект во Флориде площадью 211 квадратных футов включает в себя два окна, двойную дверь и отделку для обоих.

Комплекты домов стоят от 40 долларов за квадратный фут; этот флоридский стиль размером 11,75 на 18 футов доступен за 8 534 доллара. Получите информацию о ценах от EZ Log Structures.

ezlogstructures.com

Реклама

Ямайка Коттедж Магазин: Коттедж Вермонт

13/20

Если вы хотите взять свой крошечный дом в дорогу, рассмотрите этот коттедж с деревянным каркасом, который стоит на деревянных салазках болиголова, что позволяет вам построить его на трейлере с колесами для мобильности. Охватывая 320 квадратных футов, включая крытую веранду, значительный первый этаж и спальный чердак под устойчивой к атмосферным воздействиям гофрированной крышей, он предлагает уютный комфорт для портативной жизни. Двое умелых взрослых могут собрать его за неделю, используя материалы с цветовой маркировкой, соответствующие инструкциям.

Доступен в JamaicaCottageShop за 19 458 долларов.

ЯмайкаCottageShop.com

Q-haus Клифф

14/20

Эта готовая к постройке современная резиденция от Q-haus может похвастаться окнами от стены до стены, которые пропускают достаточно света, и серией прямоугольных арок, которые придают драматичности и уединенности. Шикарная вилла площадью 785 квадратных футов оборудована открытой кухней и столовой, тремя спальнями и двумя ванными комнатами, а также сауной, ведущей на террасу. Независимо от того, используете ли вы Cliff в качестве основного дома или для отдыха на выходных, дом из комплекта можно построить за несколько дней.

Доступно в Q-haus. Проверьте их калькулятор цен для текущих цен.

Q-haus.com

Олвуд: Мэйфлауэр

15/20

Создавая забавное ощущение Старого Запада, этот новаторский крошечный дом, заказываемый по почте, берет свое начало от фургона Conestoga первопроходцев. Дом площадью 117 квадратных футов с декоративными колесами, доступный по лестнице, включает в себя кухонный уголок, жилое пространство для отдыха или обеда, а также внешние элементы, такие как оконные коробки, двери, которые удваиваются как окна, и элегантную арочную крышу. Компания заявляет, что два опытных взрослых могут построить его примерно за 3 дня.

Домашний комплект Mayflower от Allwood можно приобрести на AllwoodOutlet за 7 295 долларов США.

AllwoodOutlet.com

Реклама

Дома Авраме: Соло

16/20

Самый маленький крошечный дом площадью 140 квадратных футов идеально подходит для студии, офиса или тренажерного зала. Комплект Solo включает в себя предварительно нарезанные компоненты, нестандартное оборудование, архитектурные детали и проектирование конструкций для вашего штата со штампованными деталями конструкции и фундамента на основе макета. Компания делится полезным пошаговым планом всего процесса создания крошечного дома.

Доступно на AvrameUSA.com за 28 200 долларов США.

AvrameUSA.com

Могучие маленькие дома: Коттедж

17/20

Комплект дома с А-образным каркасом площадью 480 квадратных футов предлагает достаточно места для спальни, ванной комнаты, гостиной, чердака и небольшого количества места для хранения. Каждый комплект включает индивидуальный план внутреннего этажа, но не включает материалы для фундамента или светового люка. Окна, двери, сантехнические и кабельные каналы также являются дополнительными. Хотя опытные мастера могут построить Коттедж, компания оценивает стоимость его строительства при работе со строителем примерно в 80 000 долларов или больше.

Доступен на MightySmallHomes.com за 28 815 долларов.

www.MightySmallHomes.com

Кедровый сарай: Сарай фермерского дома

18/20

Доступный в четырех размерах, самый маленький вариант комплекта Farmhouse Shed имеет размеры 16 на 12 футов с фронтонным крыльцом глубиной 4 фута. В комплект входит экстерьер из западного красного кедра, двойная дверь шириной 5 футов, окна, крыша из кедровой черепицы, декоративные жалюзи и ящики для цветов, а также все необходимое монтажное оборудование. Для сборки этого комплекта необходим некоторый столярный опыт.

Доступен на Cedarshed.com за 10 629 долларов США.

www.Cedarshed.com

Реклама

Эко-дом: Le Refuge S500

19/20

Этот крошечный дом площадью 513 квадратных футов, предназначенный для использования пассивного солнечного излучения для отопления, имеет платиновый сертификат LEED, нулевой нулевой показатель и автономный. В качестве дополнительного жилого помещения для гостей или родственников или небольшого праздничного места этот комплект включает в себя готовую крышу, наружные стены и предварительно установленные окна и двери с тройным остеклением с высокими эксплуатационными характеристиками. Варианты для гаража и другие настройки доступны. Конструкцию можно крепить к сваям или бетонной плите на уровне земли.

Доступно на EcoHome.net.

www.EcoHome.net

Звездная энергия: Крошечный дом

20/20

Этот крошечный дом с 1 спальней и 1 ванной комнатой площадью всего 667 квадратных футов может стать идеальным маленьким убежищем для отдыха или апартаментами для свекрови. Каждый комплект включает в себя планы этажей, стеновые панели, панели крыши, металлическую кровлю, окна, двери и фурнитуру. Электричество и сантехника не включены, если не требуется.

Доступно на StarEnergyEP.com от $42,999.

www.StarEnergyEP.com

Не пропустите!

Если у вас есть деньги, чтобы нанять разнорабочего для каждой домашней беды, вперед. Но если вы хотите сохранить свои деньги и проявить некоторую самодостаточность, проверьте эти умные продукты, которые решают миллион и одну маленькую проблему по дому. Иди сейчас!

Shelter-Kit – Shelter-Kit – Ultimate DIY Project

Мы предлагаем популярные планы домов, планы гаражей/квартир, а также планы домов, амбаров и гаражей.
У вас есть что-то особенное?
Мы можем сделать для вас индивидуальный план!
Что касается сроков, для наших популярных планов с небольшой настройкой мы можем подготовить ваши планы всего за 5 недель.
Мы рекомендуем вам связаться с нами как можно скорее, чтобы получить больше возможностей для индивидуальной настройки. Планирование комплекта, работа над дизайном и получение разрешения требуют времени.
Мы также рекомендуем, чтобы все ваши планы и разрешения выполнялись заблаговременно, чтобы избежать задержек и длительных сроков выполнения заказов.

Наш офис открыт для посетителей только по предварительной записи.

Строительство собственного дома не должно быть сложным проектом.
Вы выбираете дизайн, мы помогаем с деталями, а вы строите сами.

Готовы начать?

Shelter-Kit ®   в Warner, NH уже более 50 лет помогает людям сделать это
.

Как мы вам поможем…

Постройте дом своей мечты

О нас

Помогая клиентам строить собственные дома, амбары и гаражи уже более 50 лет, прочитайте о том, что отличает наши наборы от других строительных компаний.

Учить больше

Наши здания

Мы предлагаем различные популярные планы домов, гаражей/квартир и другие планы амбаров, гаражей и мастерских.
Мы также можем разработать индивидуальный комплект для вас.

Учить больше

С чего начать

Работать с Shelter-Kit® ​ очень просто. После того, как вы выбрали популярный набор или сделали выбор в пользу индивидуального набора, свяжитесь с нами, чтобы обсудить ваши идеи.
Мы готовы ответить на любые ваши вопросы.

Учить больше

Почему стоит выбрать комплект для укрытия

® ? Что нас отличает?
  • Мы работаем более 50 лет
    У нас большой опыт проектирования зданий. У нас также есть очень четкая цель и миссия:  проектировать и производить комплектные здания в первую очередь для сборки владельцами, не имеющими опыта строительства . Мы постоянно совершенствуем наши инструкции и детали комплектов, чтобы сделать каждый проект более эффективным. Мы предоставляем вам информацию и помощь, чтобы сделать ваш проект успешным. Обслуживание клиентов очень важно для нас, поэтому мы здесь, чтобы помочь вам до, во время и после вашего строительного проекта.
  • Наши комплекты  предварительно нарезаны   [мы не режем сайдинг] и специально разработаны для самостоятельной сборки. Они отличаются от других наборов по следующим причинам:
    • Их легко собрать и безошибочно. Необходимые методы строительства просты. Все соединения разработаны для легкой посадки.
    • Все термины в инструкции легко понятны любителям. Наши клиенты будут работать с нашими чертежами и пошаговыми инструкциями, а не с трудными для чтения чертежами.
    • Все наши комплекты представляют собой полностью защищенную от непогоды оболочку, за исключением дверей и окон.
    • Все материалы выбраны по качеству и простоте сборки и подгонки. Вес каждой части ограничен тем, с чем могут справиться два человека. Комплекты состоят из отдельных частей, а не «панелей». Не требуются краны или подъемники.
  • Мы используем только высококачественные материалы
    Каждый кусок пиломатериала выбирается так, чтобы быть уверенным, что он квадратный и правильный, гарантируя, что ваш комплект максимально прост в сборке.
  • Наши проекты могут быть адаптированы в соответствии с вашими конкретными требованиями.
    Мы предлагаем различные типы хижин, домов, амбаров и гаражей, каждый из которых может быть немного изменен в соответствии с вашими требованиями. Варианты включают в себя множество структурных стилей, слуховые окна, проемы в мансардном этаже, тройники и Эллы.

Ты сможешь!

Вы можете построить свой собственный дом, гараж или сарай. Shelter-Kit® упрощает задачу.

Мы потратили тысячи часов на разработку готовых комплектов. Мы предоставляем все, что вам нужно, чтобы построить структуру Shelter-Kit® ВЫСШЕГО КАЧЕСТВА, идеально отвечающую вашим потребностям, даже если у вас есть минимальный опыт столярного дела.

Наше руководство по сборке, созданное специально для вашего набора, написано на понятном вам языке. Он включает в себя простые пошаговые инструкции и иллюстрации, которые проведут вас через каждую часть конструкции вашего набора.

Мы также можем предоставить инженерные штампы, структурные чертежи – за отдельную плату.

Все, что вам нужно сделать, это выбрать план, который наилучшим образом соответствует вашим потребностям. Вы можете найти комплект-планы на странице «Наши комплекты». На этом сайте вы найдете всю необходимую информацию. У нас нет каталогов.

Посмотрите, как один клиент строит сарай размером 24 х 36.

Бескомпромиссное качество по очень разумной цене!

Прочная конструкция, красивый внешний вид здания начинается с качественных материалов.

​Мы тщательно отбираем и нарезаем пиломатериалы до точных размеров, маркируем и связываем их для облегчения идентификации и обработки.

Факторы стоимости включают размер дома, выбранные опции и конструктивные особенности.

Что входит в комплект?
Здания Shelter-Kit® включают в себя все материалы, необходимые для возведения водонепроницаемой оболочки на вашем фундаменте: скобяные изделия, крепежные детали * , каркас и обшивка стен, пола и крыши, сайдинг и наружная отделка, кровля, гидроизоляция, водостоки. кромка и подложка. Используем шпильки 2×6 и стропила 2×12. В наши комплекты не входят окна и двери. Все материалы отбираются вручную, тщательно обрезаются до точных размеров, маркируются и упаковываются в легко узнаваемые пакеты. Мы не режем сайдинг. Иллюстрированное руководство по строительству описывает каждый шаг, от установки подоконников до крыши, простым и понятным языком. В зависимости от комплекта варианты включают лестницы, слуховые окна, проемы в мансардном этаже, веранды и террасы, а также различные отделки и софиты. Мы с удовольствием поработаем с вами над дизайном вашего комплекта.

Добавить комментарий

Ваш адрес email не будет опубликован.
