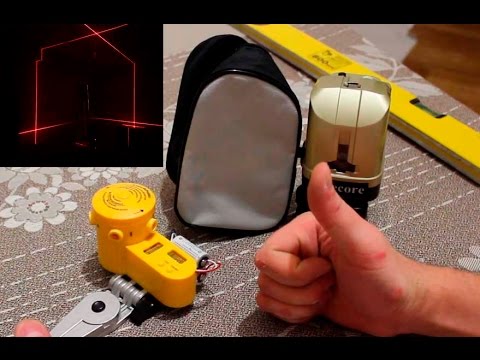

Лазерный уровень своими руками

Лазерный уровень пользуется большой популярностью среди мастеров строительного дела. Прибор создан для измерения, оперативно, выверенно и надежно проецирует по рабочим плоскостям линии с углами.

Содержание

Виды уровней
Первый вариант
Второй способ
Юстировка нивелира
Виды работ с самодельным лазером

Виды уровней

Такие приборы делят на несколько групп:

Ротационные. Они могут проворачиваться вокруг осевой точки, создавая линию. Устройством часто пользуются работники, монтирующие натяжные потолочные материалы. Корпусная часть прочная, надежно защищает от негативных воздействий;
Позиционные. Двумя излучающими источниками создаются плоскости, видимые глазом. Используют такой прибор в отделочных видах работ;
Самовыравнивающиеся. Оснащаются маятником внутреннего типа, который выдает лучи в количестве пяти штук. Для облегчения обнаружения необходимых предметов имеется крестообразный прицел.

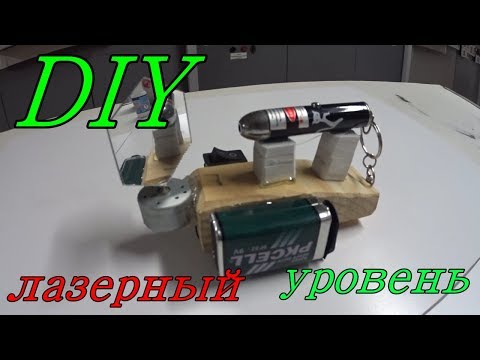

В данной статье рассмотрим советы, как изготовить прибор своими руками.

Первый вариант

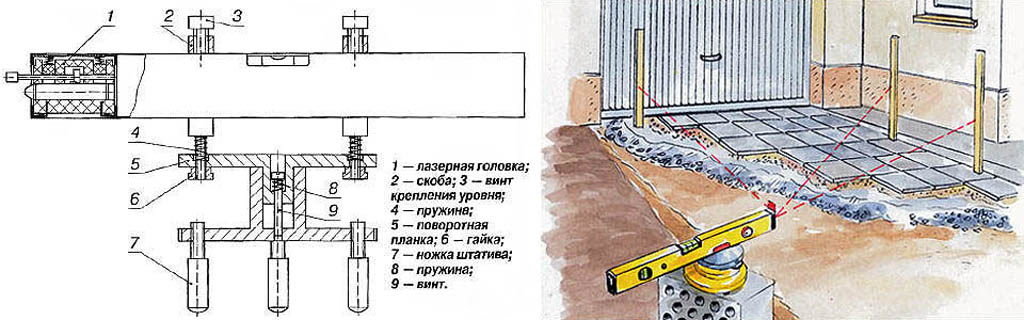

Нам потребуется уровень с пузырьком, ровная рейка, брусок сечением пять на пять сантиметров, указка с лазерным лучом, кусочек резины, досочка либо кусок фанерного листа.

Этот способ не отличается сложностью, дает возможность создать устройство самостоятельно.

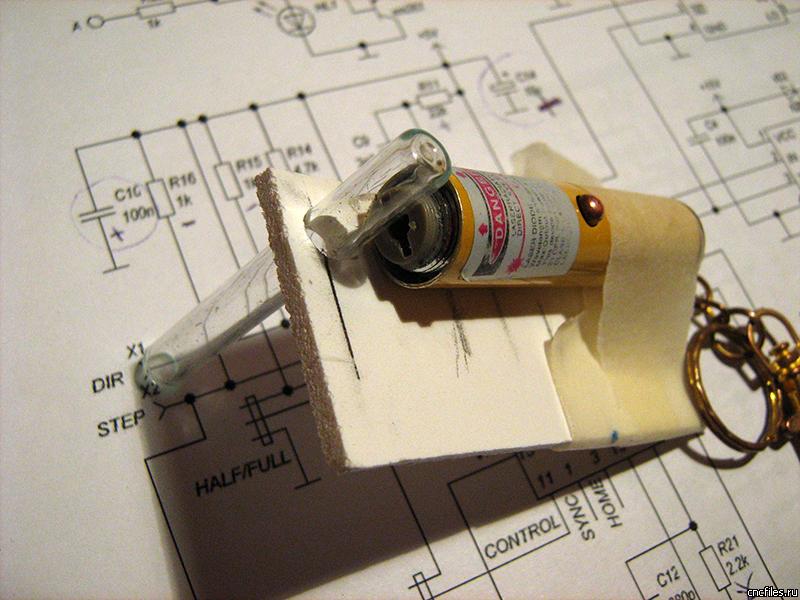

Для начала следует переделать указку. С этой целью на любой из насадок, имеющих соответствующий рисунок, окошечко заклеивается картоном, в центральной части проделывается маленькая дырочка. Теперь такую насадку накручивают на указку, включают и наводят на стену, чтобы спроецировалась отметка яркого цвета.

Теперь топориком затесывается брусок, чтобы образовался кол. К обратной стороне крепится досочка или фанера, размеры должны составлять десять на десять сантиметров. С помощью гвоздя либо шурупа фиксируется планка, равная уровню и имеющая способность прокручиваться вокруг своей оси.
Устройство крепится к планке, к нему хомутиком прикрепляется указка, под которую закладывается резина. Кол-тренога выставляется так, чтобы прибор стоял ровно. Указка проворачивается в необходимом направлении, лазер включается. В зоне отображения точки ставится метка. Подвернув планку в необходимую сторону, отмечаем вторую засечку, чтобы перепроверить точность самодельного прибора. При соединении двух отметок должна получиться точная линия, проходящая горизонтально.

Второй способ

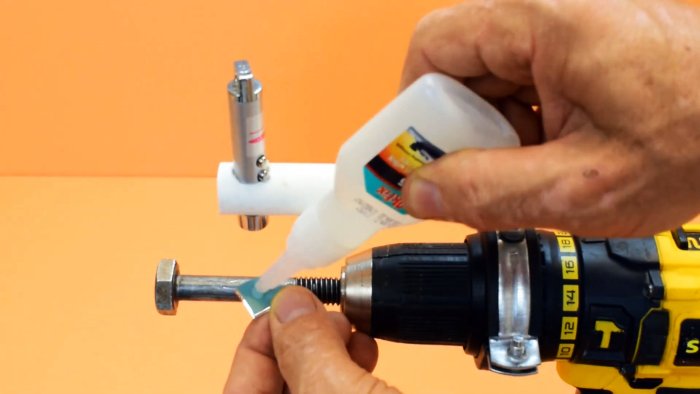

Для изготовления данным способом следует приготовить лазерную указку, отрезок доски либо кусок пенопласта, емкость, наполненную водой.
Нетонущий материал помещается в воду, чтобы у него была возможность свободно плавать. Лазерный указатель на его поверхности крепится проволокой либо пластилином так, чтобы конструкция не наклонялась.
Сосуд выставляется на нужной высоте либо на штативе, в нее помещается пенопласт с закрепленной указкой. Включив ее, можно размечать точки.

Юстировка нивелира

Прежде, чем начать работать самодельным уровнем, его следует настроить. С прибором, работающим с воды, проблем особых не возникнет, а вот первый вариант придется юстировать.
Для этого в подставку вкручивается шуруп с таким расчетом, чтобы его шляпка совпадала с линией, по которой выходит луч. Теперь необходимо включить указку и навести ее на поверхность стены. В место, куда указывает лазер, вкручивается саморез. На него и тот, что ввернут в планку, укладываем тоненькую рейку, на поверхность которой ставится еще один нивелир. Под его контролем луч аккуратно подгоняется в горизонтальном положении, пока пузырек не займет среднее положение. Найдя линию, колышек фиксируется в подставке, планка убирается и можно пользоваться по предназначению.

Виды работ с самодельным лазером

Самостоятельное изготовление призмы не дает идеальной точности. Но инструмент получится незаменимым в определении проектных отметок. Он прекрасно помогает клеить обои, заливать полы, подвешивать потолки, отделывать стены керамической плиткой, строить перегородочные стены.

Понятное дело, что вариантов изготовления лазерного уровня своими руками много. Среди мастеров строительного дела есть много профессионалов, которые могут из подручных материалов соорудить неплохой прибор для разметки и контроля точности.

Как работать лазерным уровнем: разметка стен, потолка, пола

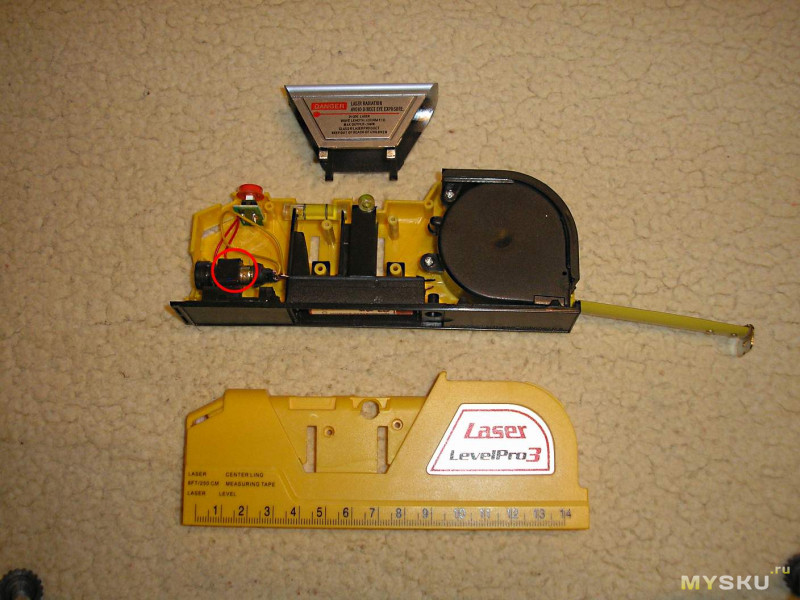

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

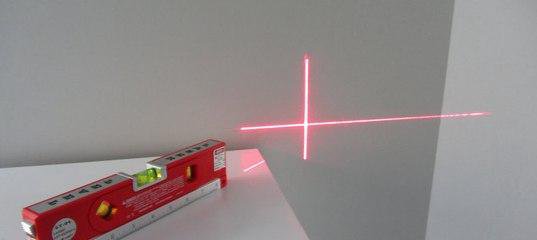

Точечные, которые проецируют в пространство прямой луч, отображающий точку на любом пересекаемом препятствии.

Точечный лазерный уровень создаёт прямой горизонтальный луч, отображающийся в виде точки на любом предмете, находящемся на его пути

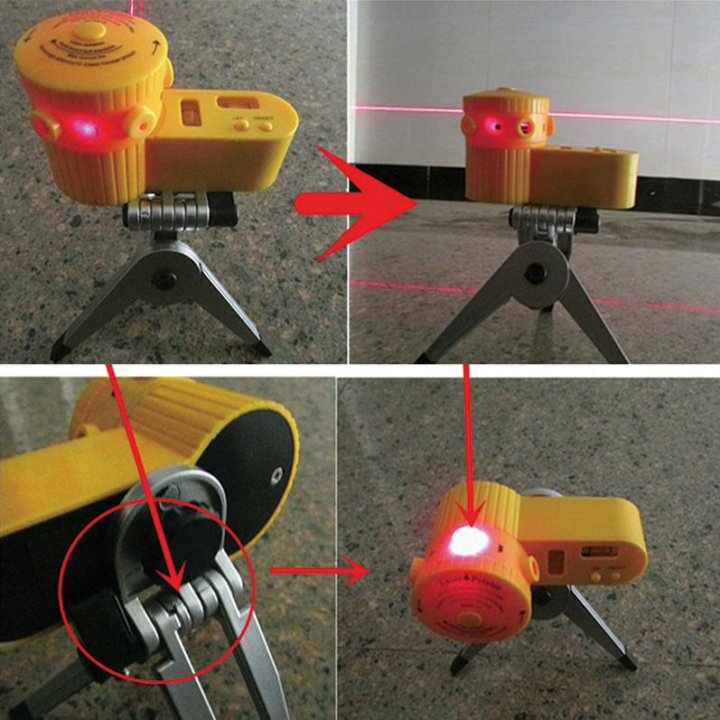

Позиционные, в основе работы которых лежит использование преломления светового потока в оптических призмах. Исходящий луч создаёт ровную линию, точно ориентированную в пространстве.

Позиционный лазерный нивелир может построить плоскость в любом необходимом направлении с углом раскрытия до 110 градусов

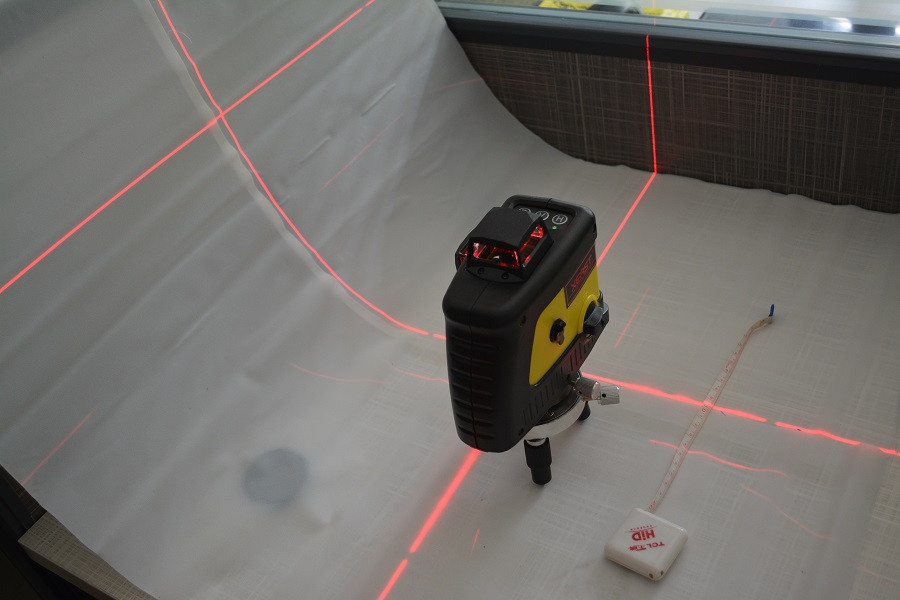

Ротационные, очерчивающие плоскость при помощи вращающегося вокруг оси луча.

Ротационный лазерный уровень создёт плоскость при помощи луча, вращающегося вокруг своей оси

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

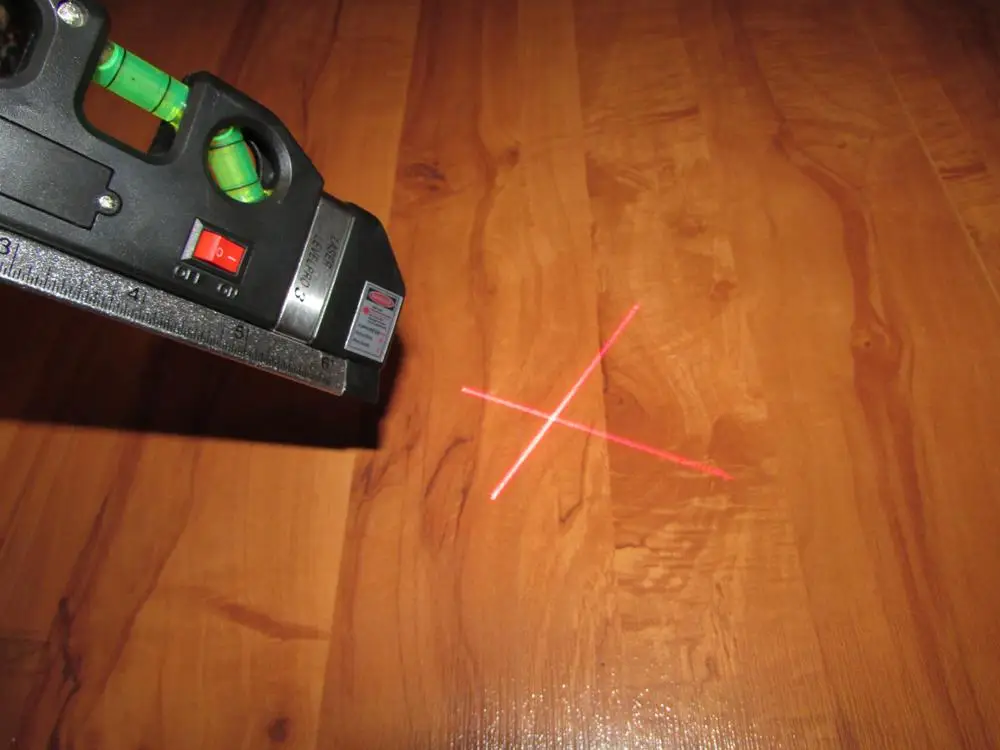

Ручной тип подразумевает настройку прибора самим пользователем. Для этого на корпусе расположены один или два пузырьковых уровня. Приведение нивелира в горизонтальное положение осуществляется винтовыми верньерами.

Ручная настройка лазерного нивелира производится при помощи встроенных пузырьковых уровней и регулировочных верньеров
Электронное выравнивание происходит на основе анализа информации, поступающей от пузырьковых гидравлических датчиков. Изменение положения прибора в пространстве осуществляется серводвигателями, расположенными на «ногах» прибора. При подготовке к работе электронный лазерный нивелир способен самостоятельно компенсировать погрешность в отклонении опорной поверхности от горизонта до 15%.

Лазерный уровень с электронным выравниванием самостоятельно определяет горизонтальное положение на поверхностях с уклоном до 15%
Маятниковое выравнивание самостоятельно компенсирует 5% отклонение от горизонта. Уровни такого типа содержат в себе механическую систему, которую стабилизирует постоянный магнит. Внутри маятника смонтирован оптический прибор, состоящий из светодиодов, преломляющих призм и фокусирующих линз. Выравнивание происходит под действием собственного веса маятника.

Маятниковый самовыравнивающийся лазерный уровень настраивается на горизонтальную плоскость за счёт маятника, которым управляет неодимовый магнит
Комбинированные приборы сочетают в себе несколько описанных выше способов выравнивания одновременно, например, электронное выравнивание горизонта плюс мануальное вертикальное выравнивание.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

Приборы с красным лучом, имеющим длину волны 635 нм. Это самый распространённый тип лазерных уровней, который преимущественно применяется внутри помещений. В зависимости от модели дальность действия устройства может колебаться от 10 до 500 м.

Лазерные уровни с красным лучом обычно применяются при проведении строительных работ в помещениях
Уровни с зелёным лучом, длина волны которых 532 нм. Это более мощный и дальнобойный вид излучения (до 1000 м), который лучше воспринимается человеческим глазом.

Лазерные уровни с зелёным лучом имеют большую дальность действия и применяются на объектах увеличенной протяжённости

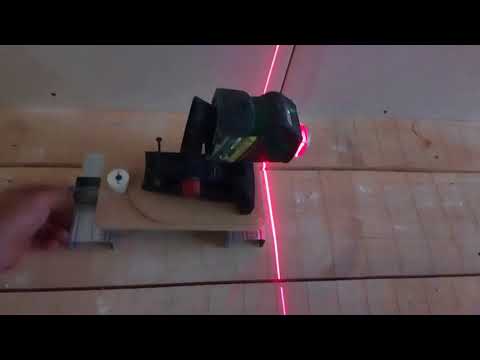

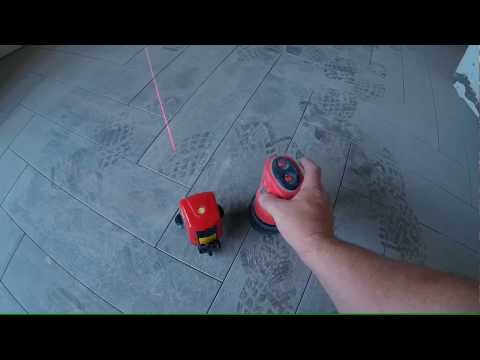

Видео: принцип работы лазерного уровня

Приведение нивелира в рабочее состояние

Качество разметки во многом зависит от правильности расположения устройства. Для этого нужно соблюсти определенные нюансы:

на пути следования луча не должно быть препятствий, чтобы исключить прерывание спроецированной линии;
выставлять устройство нужно с учетом оптимального расстояния до объекта, указанного в инструкции. Для максимально точных результатов рекомендуется ставить инструмент как можно ближе к поверхности;
полная неподвижность уровня – гарантия точности измерения;
работая с лазерным уровнем, нужно исключить вероятность попадания лазера в глаза людям и животным.

Прежде чем начать использование электронного уровня, стоит привести его в рабочее состояние. Если модель аккумуляторного типа, нужно убедиться, что аккумулятор заряжен. Если инструмент работает на батарейках, нужно их вставить в специальный отсек.

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.
