3 вида самодельных лебёдок и особенности их изготовления своими руками

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

Например, их часто применяют на автоэвакуаторах https://volok-evakuator.ru, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор.

  Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.

• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства. Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Какие полезные самоделки можно сделать из бензопилы

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет.

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи.

В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.

• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Способы сделать своими руками

Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно.

Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием.

Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Гидравлический пресс из домкрата своими руками

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

• напряжение питания — 12 В;
• скорость вращения якоря — 5000 об/мин;
• ток потребления на холостом ходу — 35 А;
• крутящий момент на максимальной мощности — 0,76 кгм;
• ток на максимальной мощности — 250 А.

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме.

Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

В кратковременном режиме генераторы на ВАЗ 2101 могут обеспечить ток до 91 А. В любом случае для обеспечения надёжности работы такого устройства необходимо применить защиту по току, чтобы что-нибудь не сжечь.

Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах.

К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию.

Придется придумать крепление для шуруповерта и переходник на редуктор.

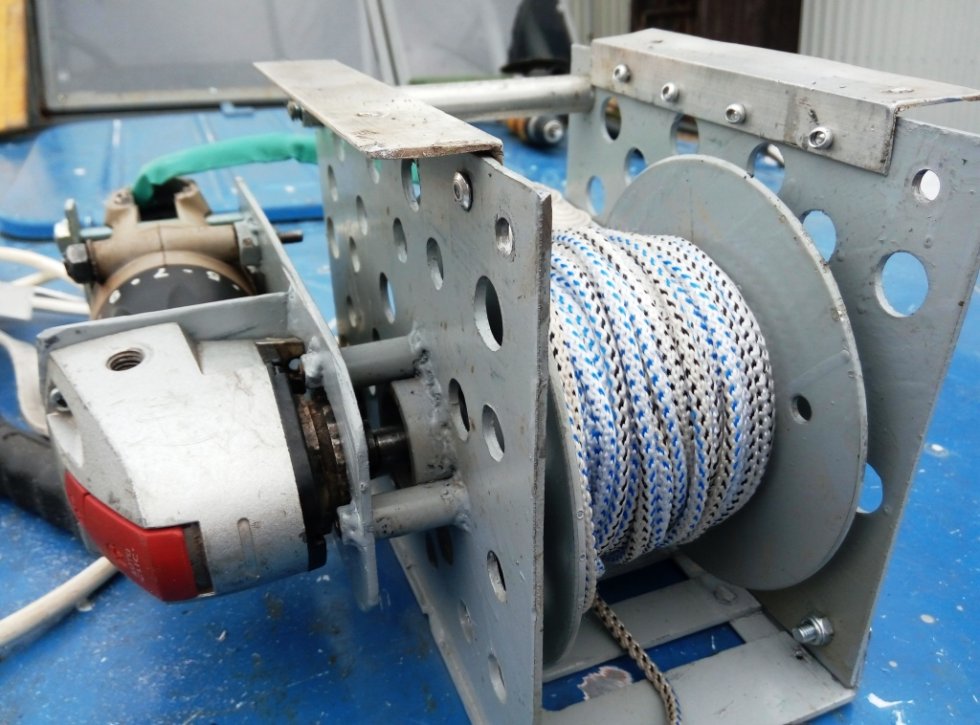

Самодельная лебедка из дрели

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

• Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
• Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
• Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Как сделать кожух на болгарку под пылесос своими руками

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Процесс изготовления

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Лебедка ручная – особенности конструкции, изготовление своими силами

Другие электроинструменты

06.12.2018

7.5 тыс.

5 тыс.

8 мин.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте.

Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями.

Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

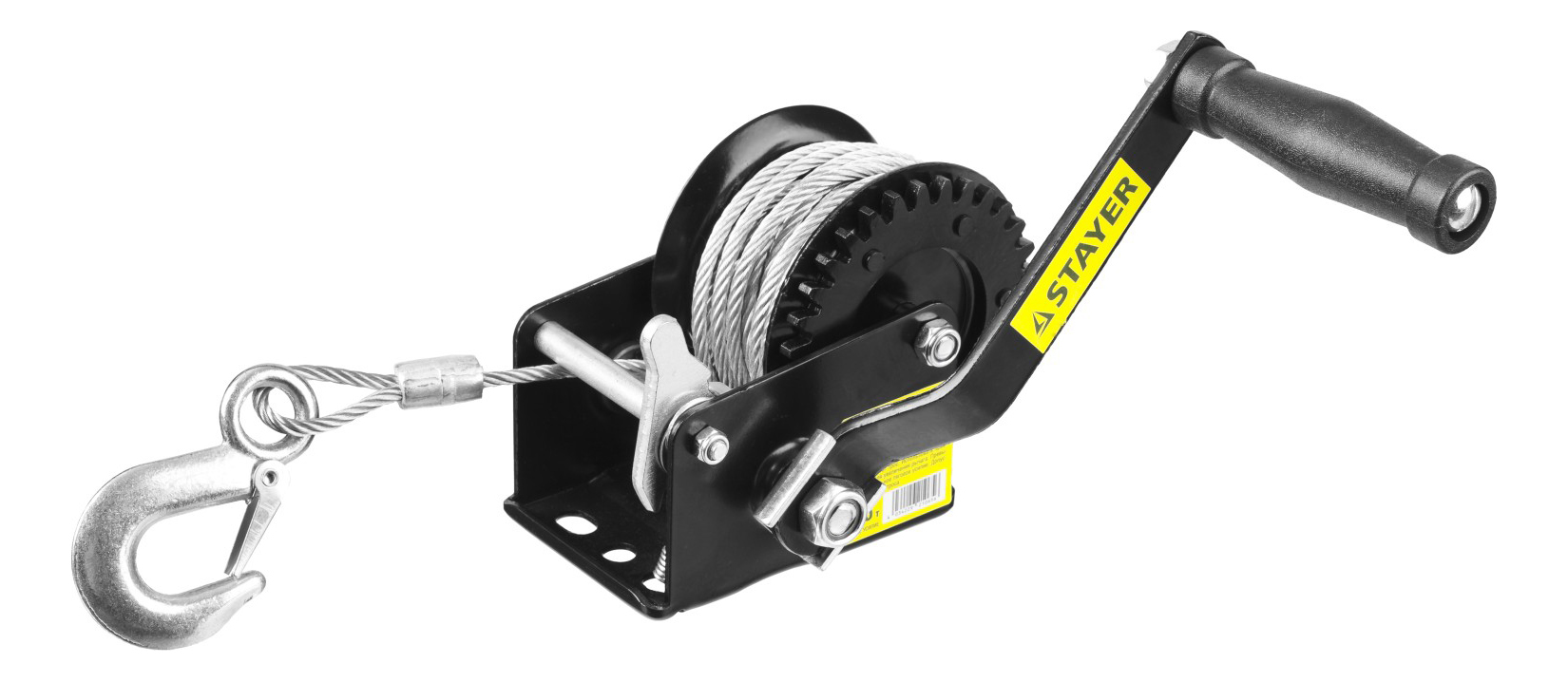

1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия.

Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик.

Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

• компактные размеры, за что их особенно ценят автолюбители;
• мгновенная готовность к использованию без особой подготовки;
• возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
• простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

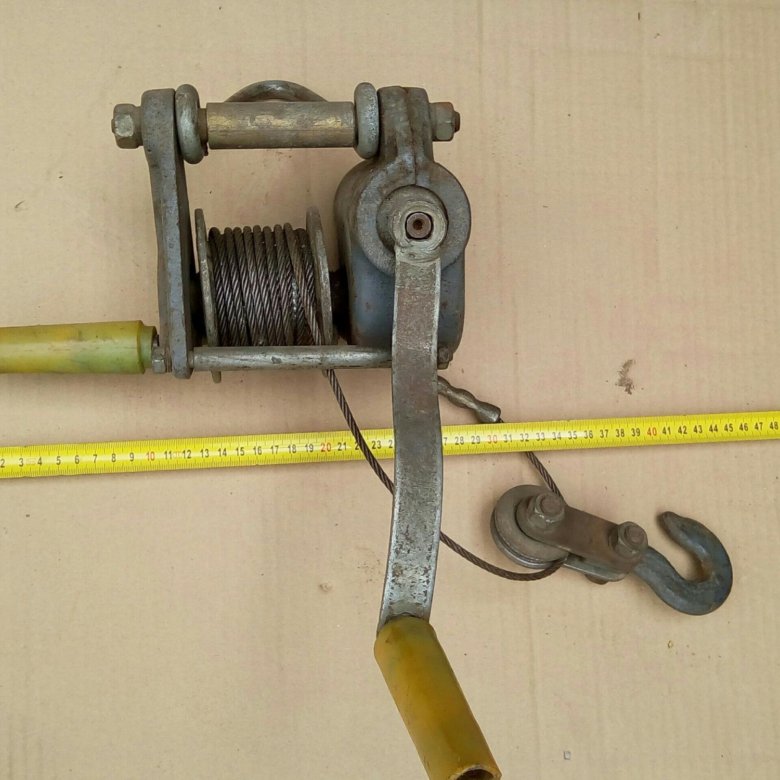

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу.

Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

• Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
• Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
• Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

• каркас из профильной трубы 20×20 мм;
• барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
• вал;
• 6 втулок длиной 200 мм из трубок диаметром 14 мм;
• рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам.

После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют.

Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

• под крепление ступиц – 4 штуки;
• в центре – под вал;
• отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками.

Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка.

На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки.

Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам.

К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода.

Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин.

Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

• на оба конца вала устанавливают подшипники или втулки из латуни;
• надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
• насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
• окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

• «собачки» поднимаются флажком;
• рычаг двигают в сторону человека;
• происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

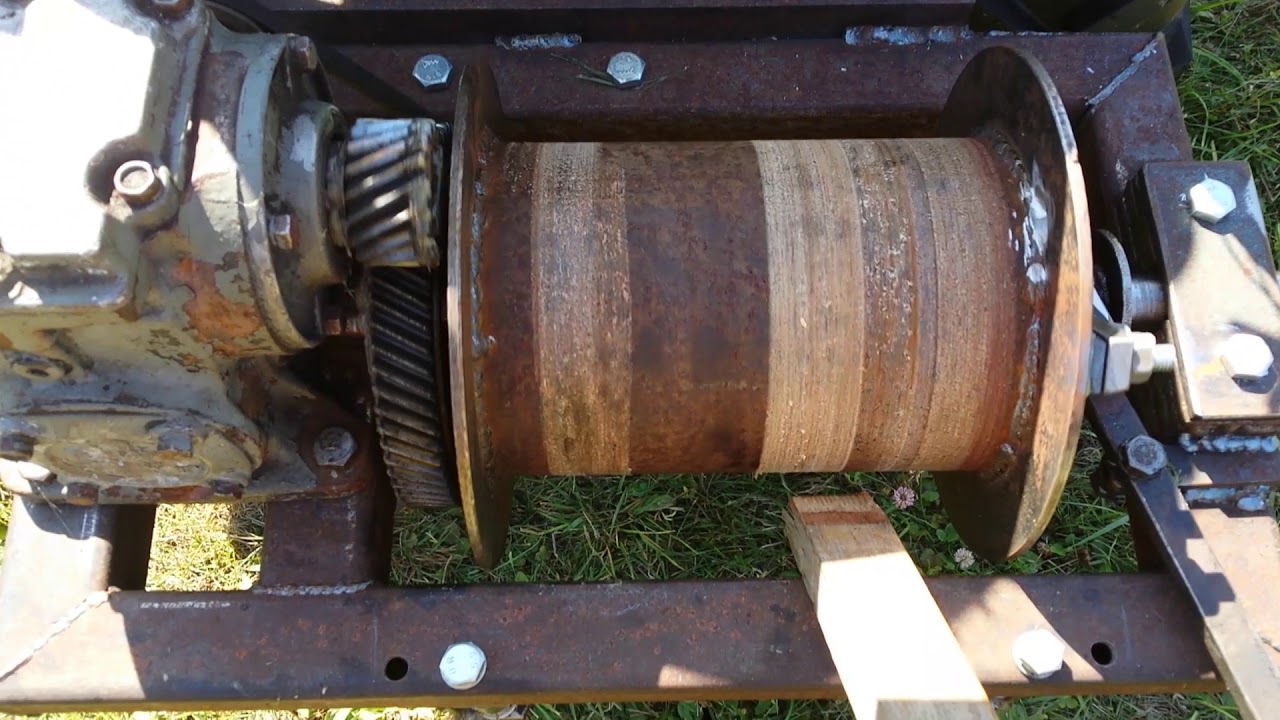

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

2. Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.
4. Боковые крышки.
6. Барабан с шестернёй в сборе.
7. Как вариант можно взять чертежи барабана ручной лебёдки.
8. Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.
9. Установлены шпильки.
10. Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

• Схема подключения реверса на лебёдке.
• Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

1. Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».
2. Автор самоделки: Николай Евдокимов.
3. Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Самодельная лебедка из трещотки

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

• Самодельная лебедка из трещотки
• Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.
• Это может быть, например, массивная крышка в подвал или большие части от автомобиля.
• Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.
• Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения.  Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

1. Для изготовления грузоподъемного приспособления такого типа понадобиться:
3. Две задние трещотки автомобиля Камаз: левая и правая
5. Крюки для буксировки в количестве 2шт.
7. Трос диаметром 4-5 мм.
9. Кулак для разжимания тормозных колодок на автомобиле Камаз
11. Болт для крепления крюка
12. Шаг №1
14. Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.
15. Шаг №2

Далее из разжимного кулака срежьте собачку и  при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы,  идентичные расположенным с другой стороны.

Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

• Шаг №3
• Возьмите крышки от ненужной трещотки б/у и изготовьте  две шайбы для будущей лебедке.
• Шаг №4
• Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.
• Шаг №5

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

1. Шаг №6
2. На свободный конец троса устанавливаем второй буксировочный крюк.
3. Шаг №7
4. Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.
5. Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Самодельная электро лебедка

• Самодельная электро лебедка пригодится вам в самых сложных ситуациях.
• Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.
• В основу ее работы положен принцип использования мощности всяческих устройств, таких как:
• —          разнообразные двигатели;
• —          генераторы от тракторов;
• —          стартеры, переделанные под двигатели.

Интересно! Стартер для бензокосы, тут!

Изготовить лебедку с электрическим приводом своими руками не сложно.  Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с  перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.

Для начала нужно определить необходимые комплектующие:

Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть.  Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.

1. Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5
2. Редуктор 1:40.
3. Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.
4. Подшипник 180306 в корпусе (2шт).
5. Вал барабана.
6. Шлицевая часть с наружной гранаты(2шт).
7. Ступица.
8. Металлопрокат различной толщины и сечения для изготовления рамы и барабана.
9. Метизы для крепления двигателя, редуктора и барабана.
10. Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.
11. Кинетическая схема лебедки с электродвигателем
12. Этап №1

Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров.

Для этого нужно  взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе.

Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.

Этап №2

Из трубы прямоугольного сечения свариваем общую раму, на которую  монтируем  электродвигатель и редуктор  с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.

Этап №3

Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.

Этап №4

Переходим к изготовлению барабана.  С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.

Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.

Этап №6

Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.

1. Этап №7
2. Подключаем электрооборудование лебедки и делаем пробный пуск.
3. Этап №8

Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводомготова.

• Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.
• Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.

Самодельная лебедка для хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

1. Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.
2. Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.
3. А некоторые умудряются использовать самодельную лебедку для вспахивания земли.
5. Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.
6. Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.

Самодельная механическая лебедка

В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.

Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.

Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.

Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут

Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.

Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.

• Вам понадобится:
• —          отрезок от трубы;
• —          крепкий трос;
• —          крепкая палка.
• Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.

Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!

При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.

И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.

Самодельные лебедки для автомобиля

Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.

Можно запросто застрять где-нибудь и надеяться на помощь посторонних.

Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.

1. Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.
2. Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.
4. Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.

Подобрано для вас:

Лебедка из стартера своими руками: 3 варианта конструкций

Лебёдка является наиболее востребованным грузоподъёмным механизмом. Её цель заключается в перемещении груза в горизонтальной плоскости. Водители транспортных средств повышенной проходимости нуждаются в данном механизме в первую очередь, поскольку такие автомобили используются для передвижения по дорогам без асфальтного покрытия и городского комфорта. Такие условия приводят к тому, что машина может застрять в песке или грязи, откажет при подъёме на возвышенность. Для таких ситуаций внедорожники оснащены лебёдкой на переднем бампере, но если её нет, можно сделать самостоятельно. Как изготавливается лебёдка из стартера своими руками, и какие рекомендации стоит соблюдать?

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Рассмотрим их.

1. Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.
2. Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора. При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн. Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
3. Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Самостоятельное изготовление: ограничения и рекомендации

Итак, как сделать самодельную лебёдку, какие ограничения необходимо взять во внимание?

1. Запуск автомобильного стартера осуществляется посредством втягивающего реле с бендиксом. В соленоиде нет никакой необходимости, но контактный пускатель лишним не будет. Это обеспечит больший ток на контактах. Схему включения лучше оставить штатную. Фиксация бендикса осуществляется посредством сварки в положении максимального сцепления, но, в зависимости от используемого редуктора, его можно удалить из втягивающего реле.
2. Работа стартера не может быть продолжительной. Но это не значит, что продолжительные нагрузки приведут к его немедленному сгоранию. Тем не менее, корпус двигателя не обеспечит обмотке достаточного охлаждения. Регулярная эксплуатация лебёдки с учётом продолжительных периодов работы следует обеспечить механизму дополнительное охлаждение. В качестве рёбер охлаждения подойдут наваренные на корпус алюминиевые уголки.
3. Допускается самостоятельное изготовление редуктора для лебёдки, но можно подобрать подходящий от электрического инструмента с учётом необходимой нагрузки.
4. Для предотвращения перегрева позаботьтесь о том, чтобы питающие провода были с большим сечением.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как изготовить домкрат своими руками.

Интересуетесь, как сделать квадроцикл своими руками? Читайте об этом в полезной и познавательной статье нашего специалиста.

Поэтапное выполнение работ

Далее представлена подробная инструкция о том, как сделать лебёдку своими руками, используя стартер от «Жигулей». Выбор данного стартера обусловлен тем, что он максимально компактен и отличается высокой степенью надёжности. Дополнительным преимуществом является возможность его приобретения практически за бесценок на любом стихийном автомобильном рынке.

1. Силовые контакты втягивающего реле можно оставить, если нагрузки на лебёдку будут существенными. Механизм бендикса, в свою очередь, необходимо вместе с конусным кожухом удалить.
2. Поскольку механизм в данном случае маломощный и компактный, в создании редуктора из шестерни маховика нет никакой необходимости. Просто подберите узел от большой дрели. Редуктор должен быть понижающим.
3. Отделите корпус бендикса от лебёдки и выполните по месту сопряжение вала редуктора с соответствующей частью стартерного мотора. Сделать это можно как посредством создания переходной муфты со шплинтами, так и путём классической электросварки.
4. В установке демпферов нет необходимости, поскольку они всё равно сломаются.
5. Использование планетарного редуктора позволит повысить передаточное отношение при необходимости.
6. Используйте трубу соответствующего размера для закрытия пространства между двигателем и редуктором, чтобы оператор был защищён от вращающихся элементов.
7. Корпус двигателя и редуктора необходимо надёжно соединить, но не простыми шпильками с резьбой.
8. Изготовьте барабан их отреза листового железа толщиной в пару миллиметров и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала по центру каждой боковой части.
9. Силовой вал должен быть со штатной парой рабочих шестерён, в противном случае сопряжение основной звёздочки с выходом редуктора выполнить будет проблематично.
10. Надёжно сварите между собой все элементы на станине из швеллера. Люфты недопустимы.
11. Из листового железа толщиной до 5 мм выполните боковые стенки. Толщина менее 3 мм не подойдёт.
12. С помощью мощных подшипников с подиумами зафиксируйте барабан. Данный этап один из самых ответственных. Приварите подиумы к боковым стенкам.
13. Редуктор на станине следует зафиксировать так, чтобы его шестерёнка цеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
14. Соедините электромотор от стартера с редуктором и придайте лебёдке презентабельный внешний вид – зачистите швы, устраните ржавчину и покройте поверхность краской.

Рекомендации к эксплуатации

Длительный эксплуатационный срок самодельной лебёдки напрямую зависит от соблюдения следующих условий:

• качественная смазка подшипников;
• надёжная фиксация механизма на фундаменте;
• установка цепных пар в одной плоскости;
• проверка деталей перед запуском;
• следите за нагрузкой и не превышайте допустимые нормы;
• контролируйте перемещение груза;
• не прикасайтесь к тросу, если он под нагрузкой;
• следите за витками, когда трос наматывается на барабан.

Выводы

Водитель с элементарными навыками ремонта авто сможет самостоятельно изготовить лебёдку и не беспокоиться о проходимости автомобиля в условиях бездорожья. Используйте только проверенные и качественные расходные материалы, поскольку от них напрямую зависит надёжность механизма и длительность эксплуатационного срока лебёдки.

Пожалуйста, оцените этот материал!

Ручная самодельная лебедка лучший помощник в домашнем хозяйстве

Многие считают, что лебедка – это типично автомобильный аксессуар. Применение этому приспособлению можно найти в быту. Как и любой другой инструмент, лебедку можно изготовить самостоятельно.

Общий принцип конструкции следующий: при помощи шкивов, звездочек, шестерен – изменяется передаточное отношение. В результате прилагаемое усилие многократно увеличивается, позволяя при помощи небольшого источника тяги перемещать значительные тяжести.

Для понимания процесса ознакомимся с разновидностями лебедок, рассматривая варианты самостоятельного изготовления:

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.

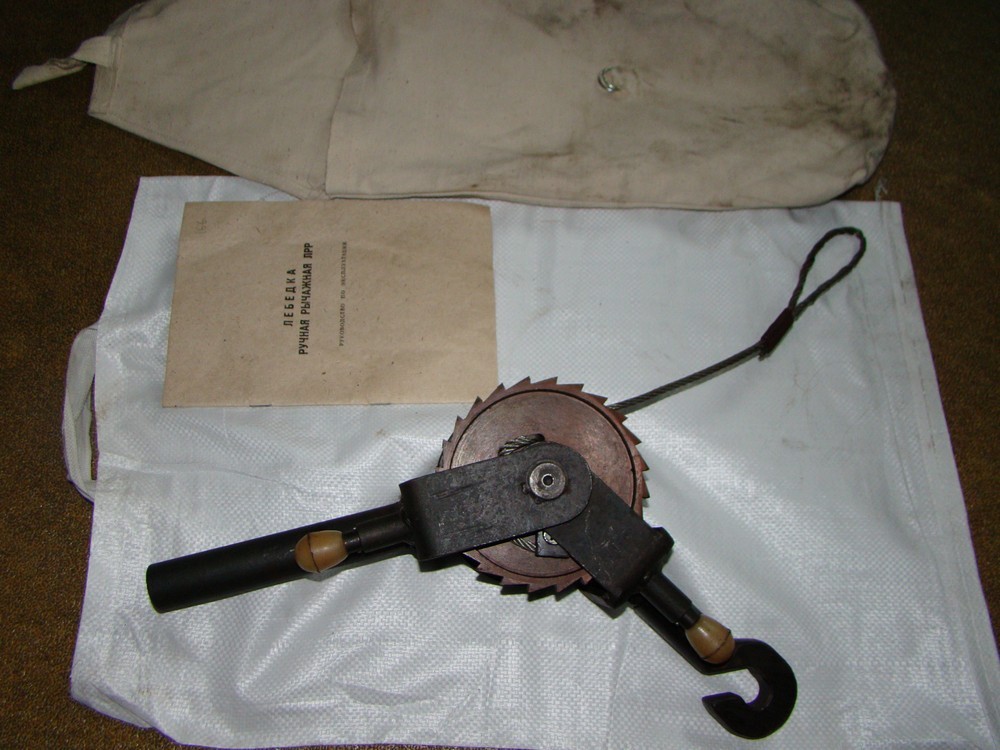

Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

ВАЖНО! При изготовлении подобных приспособлений требуется аккуратность и расчет конструкции. Разрушение механизма под действием большого веса может привести к травмам.

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Электрическая лебедка

Исходя из названия – вращение обеспечивает электродвигатель.

Главное преимущество конструкции – не нужно прилагать физических усилий. Да и находиться рядом с работающим механизмом не обязательно, у большинства экземпляров имеется пульт.
Как сделать самодельную лебедку с электроприводом? Не сложнее, чем механическую.

Единственная деталь, которую придется взять извне – собственно мотор. Остальные запчасти либо делаются своими руками, либо приобретаются на вес в пунктах приема металла.
Самая популярная разработка отечественных «кулибиных» — лебедка из стартера.

Самодельный кран из лебедки – два устройства в одном

Независимо от того, самодельная у вас лебедка, или фабричная – ее можно с успехом применить в качестве силового блока для подъемного крана.

При строительстве или ремонте дома, вы обязательно столкнетесь с подъемом тяжестей на большую высоту. Конечно, можно обойтись талями, либо стационарной лебедкой и системой блоков. Но согласитесь, небольшой подъемный кран – это совсем другой уровень работ.

Разработать чертеж можно при помощи любой программы CAD. Главное – правильно рассчитать нагрузку и подобрать материал.

Данный образец рассчитан на подъем грузов 150-200 кг. Этого вполне достаточно для современной коттеджной стройки. На создание механизма потрачено три полноценных рабочих дня. Стоимость считать нет смысла, поскольку большинство деталей буквально со свалки.

Новый только трос (безопасность, прежде всего). Крюк удалось найти в порту, лебедка для подъема стрелы ручная, используется в хозяйстве уже много лет.

Для подъема рабочего троса применена самодельная лебедка с заводским редуктором и электродвигателем от компрессора мощностью 2 кВт. Двигатель трехфазный, поэтому несложно было выполнить реверсную систему пуска на конденсаторах.

Видео обзор ручных лебедок промышленного производства.

Конструкция получилась надежной, испытания проводились на взятии веса в 300 кг. После этого спокойно можно оперировать грузами 100-150 кг без риска получить травму.

ВАЖНО! При использовании подобных приспособлений следует проявлять особую осторожность, поскольку конструкция не проходила сертифицированных испытаний.

About sposport

View all posts by sposport

Загрузка…

Лебедка своими руками: как сделать самодельную лебедку

Рано или поздно, любой, кто часто передвигается по бездорожью понимает всю необходимость такого простого приспособления как автомобильная лебедка.

Самодельная лебедка с усилием 4.5 тонны

Сейчас на рынке представлен большой выбор устройств цена на которые варьируется в зависимости от тягового усилия, сложности конструкции и наглости производителя. Еще одним выходом из положения является лебедка своими руками.

Конечно, на такой шаг решится не каждый, ведь гораздо проще установить на машину покупное устройство, однако для самодельщика это не выход, и он обязательно озадачится самостоятельным изготовлением ”спасателя” для своей машины.

Какой может быть самодельная лебедка?

Самодельные устройства такого рода могут быть с ручным, электрическим и гидравлическим приводом. Общий принцип устройства таков: трос наматывается на барабан, который вращается через редуктор двигателем или руками. Рассмотрим каждый вид подробнее:

• Лебедки с электроприводом. Чаще всего в качестве двигателя в них используют автомобильные стартеры, переделанные на работу в режиме мотора, генераторы от тракторов или грузовой техники, либо подбирают соответствующие по своим характеристикам электродвигатели от различной техники. Не зависимо от происхождения, электропривод должен иметь высокий крутящий момент, большую мощность и потреблять как можно меньше тока, чтобы не существенно разряжать аккумулятор автомобиля.

  Гидравлическая лебедка

• Гидропривод для лебедки сложнее по конструкции. Как правило, для него требуется масляный насос, привод насоса и бак для масла. Несмотря на свою громоздкость и сложность конструкции, лебедки с гидравлическими моторами обладают большим преимуществом перед электролебедками – они обеспечивают большее тяговое усилие при меньших затратах энергии бортовой сети.
• Лебедка ручная своими руками делается по такому же принципу, как и все остальные, только вместо роль двигателя выполняет человек. Соответственно мощность лебедки напрямую зависит от физической силы оператора и длины рычага, к которому прикладывается усилие.

Компоненты самодельной лебедки

Барабан с тросом – основной узел любой лебедки, самодельной или промышленного изготовления, начнем с него. Если найдется готовый барабан и не потребует никаких переделок, то это будет просто замечательно, если же такового не окажется под рукой – значит, придется сделать его. Для этого нужно взять отрезок толстостенной трубы и приварить к нему щечки толщиной 4 – 5 мм. В зависимости от конструкции лебедки, к одной из щечек барабана может быть приварена ведомая шестерня, а труба снабжена посадочными местами под подшипники.

Пример самодельного барабана

Как вариант для изготовления барабана можно использовать пару ступиц от Жигулей. Нужно будет только проточить место сварки (тонкий конец) и сварить половинки барабана на оправке подходящего диаметра для обеспечения соосности деталей.

Редуктор предпочтительнее использовать червячный с большим передаточным числом. Преимущество червячного редуктора в том, что при его использовании  автомобильная лебедка своими руками может обойтись без тормоза барабана (в силу свойств червячной пары). В качестве примера можно рассмотреть редуктор от троллейбусных дверей, он обладает достаточным передаточным числом и удобен в креплении на площадке.

Для безопасного пользования лебедкой целесообразно сделать выносной пульт управления, чтобы не находиться рядом с натянутым тросом.

При использовании его на лебедке нужно вскрыть корпус и заблокировать конический фрикцион, который предназначается для предохранения от защемления пассажиров дверьми. Сделать это можно любым удобным способом, самый простой из которых – прихватить конус к шестерне сваркой в нескольких местах.

Если предполагается что лебедка электрическая своими руками делается с использованием стартера, то лучше использовать такой, который комплектуется планетарным редуктором, (некоторые жигулевские моторы снабжены таким узлом).

Как сделать лебедку из стартера

Делаем из листа металла площадку, на которой будут крепиться все узлы. Затем привариваем к ней посадочные места для вала барабана и устанавливаем его. После этого присоединяем редуктор (первичным валом вверх) и по месту привариваем пластину его крепления.

Сверху к редуктору крепим самодельный переходник для крепления стартера, а на первичный вал насаживаем шестерню с подходящим модулем зуба (можно использовать венец маховика). Закрепляем стартер и устраиваем проводку, устанавливаем на машину – пользуемся.

Ручная лебедка своими руками: инструкция изготовления, чертежи

Полезные приспособления /14-апр,2018,23;07 / 20616
Самодельная лебедка сделанная своими – это замечательное подспорье в домашнем хозяйстве. Она является очень полезным инструментом для строительных задач, ремонтных работ, многих других ситуаций, когда нужно перемещать или поднимать груз на высоту.

Виды лебедок

Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.

Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.

Чертежи ручной лебедки

Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.
Конструкция состоит из таких элементов:
• шестерен глиста;
• вала намотки троса;
• латунной втулки;
• корпуса;
• ручки.

Шестерни глиста

Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.

Вал намотки троса

Это может быть цельная конструкция, или сваренная из нескольких элементов.

Латунная втулка

За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.

Корпус

Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.

Ручка

Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.

Пошаговое описание сборки

1. На вал с двух сторон нужно надеть втулки из латуни.

2. На втулки одеваются пластины из металла.
3. Пластины из п. 2 крепятся на длинный швеллер при помощи:
• болтов DIN933;
• пружинных шайб ГОСТ 6402-70;
• гаек ГОСТ 5915-70.

Размер крепежа для резьбы М8.

4. На вал намотки вставляется шпонка и насаживается шестерня, после чего одевается металлическая втулка.
5. С двух сторон вала намотки надеваются втулки из латуни.
6. Со стороны шестерни вал вставляется в длинный швеллер.
7. С другой стороны шестерни на втулку из латуни надевается короткий швеллер и крепится на пластины с помощью болтов, пружинных шайб и гаек М8.
Вот мы и собрали самодельную ручную лебедку. Закрепляем ее на стене гаража.
Ручная барабанная лебедка своими руками: сборка
Для уменьшения нагрузки на барабан лебедки нужно использовать систему блоков (полиспастных механизмов).

На изображениях можно увидеть, что с использованием полиспастных механизмов нагрузка на барабан снижается в 4 раза.

Самоделка для автомобиля – лебёдка на колесо (11 фото изготовления)

С помощью этой самоделки, можно вытянуть забуксовавший автомобиль из грязи, песка или снега, без посторонней помощи.

Приспособление представляет собой лебёдку, которая одевается на колесо автомобиля. На фото показан пошаговый процесс изготовления самодельного приспособления для буксировки автомобиля в полевых условиях.

Для нашей самоделки понадобится вот такой разборной диск от мотороллера.

Берём половину диска, прикладываем его к ободу автомобильного диска, далее нанесем разметки маркером ровно по центрам отверстий на диске. На нашем диске имеется 16 отверстий, у каждой марки авто они могут отличаться.

Далее понадобится металлический прут, автор использовал вот такой прут от покрасочного валика.

Из прута делаем восемь крючков. Конец крючка по длине — равен половине диаметра отверстий.

Крючки привариваем к диску через одну метку, каждый раз прикладывая к диску, дабы не было смещений от разметки и без труда входили в отверстия на автомобильном диске.

Затем крючки можно немного укоротить, чтобы в полевых условиях не затрудняли установку и снятие устройства с колеса. Соединяем две половинки диска, болтами и гайками.

Вот так выглядит самодельная лебёдка колеса, после покраски.

А вот показан и сам процесс испытаний приспособления для буксировки автомобиля в полевых условиях. Берём трос или крепкую верёвку, просовываем в отверстие для ниппеля диска и вяжем простой узел.

Второй конец веревки привязываем к колышку забитому в землю или к ближайшему дереву, столбу. Заводим двигатель, включаем передачу, и в процессе движения, автомобиль сам себя вытянет из грязи.

Рекомендуем посмотреть видео, где показано как пользоваться колёсной лебёдкой.

Поделиться в соц. сетях

лебедка мотоблок своими руками чертежи





Самодельный мотоблок (мотолебедка), изготовленный моим дядей, так хорошо зарекомендовал себя в эксплуатации, что было принято решение сделать себе такой же. Мне для того, что бы изготовить мотоблок своими руками пришлось сначала выполнить чертежи основных узлов мотоблока в программе Для удобства большинства посетителей сайта все чертежи самодельного мотоблока можно скачать в формате PDF.

Основное требование к самодельной конструкции – использование простых, доступных материалов и деталей, отсутствие дорогих дефицитных запчастей.

Если кто решил своими руками изготовить мотоблок или лебедку сельскохозяйственную для вспашки, то чертежи готовых блоков пригодятся при конструировании и могут быть взяты за основу.

Мотолебедка состоит из следующих основных элементов:

– каркас

– двигатель

– вал нижний

– вал верхний

Каркас обеспечивает удобство в работе, должен быть жестким, прочным и в то же время легким. Оператор при вспашке находится в удобном рабочем положении и не устает.

Вал верхний служит для передачи мощности двигателя к барабану, наматывающему трос. На валу смонтирован узел включения-выключения скорости, который так же обеспечивает развязку плуга и двигателя

Вал нижний объединен с барабаном , наматывающим трос. Должен быть прочным. Совместно с цепной передачей влияет на передаточное отношение лебедки. Чем больше диаметр барабана, тем лучше для троса, но уменьшается тяга лебедки.

Двигатель для мотоблока используется от бензопилы «Урал», или «Дружба». Из дополнительных разработанных чертежей можно выделить звездочку на двигатель и звездочку на муфте сцепления. Чертежи этих элементов самодельной лебедки для вспашки  так же можно скачать на соответствующих страницах сайта.

Вопросы, комментарии, обсуждение доступны на сайте Pahalka.ru

Насадка-лебедка на бензопилу — функции, алгоритм сборки

Лебедка – это механизм, который способен принести массу пользы в любом хозяйстве. Сегодня его можно приобрести в виде насадки, и использовать вместе с бензопилой. Также можно сделать самодельную лебедку из бензопилы. Эта самоделка выделяется просто конструкции, что облегчает ее обслуживание и ремонт. При этом тяговое усилие самодельной лебедки из бензопилы практически не уступает полноценным рыночным моделям.

Насадка-лебедка на бензопилу – преимущества и функции

Самостоятельное изготовление буксировочного механизма из бензопилы требует использования определенных инструментов. Однако не все обладают нужной сноровкой при работе с дрелью и сварочным аппаратом. В этом случае можно купить насадку, которой оборудуется хозяйственная бензопила.

Насадка лебедка для бензопилы отличается небольшими габаритами и простым устройством. Ее легко установить, подключив к двигателю элементы, необходимые для передачи крутящего момента. При необходимости изделие можно снять. В среднем на это уходит не более 5 минут.

Сегодня насадки для буксировки выпускаются многими известными производителями. Эти конструкции можно использовать для буксировки автомобилей, весом до 2,5 т, а также для освобождения придомовой территории и проезжей части от упавших деревьев или бетонных разрушений.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

• бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
• барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
• редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
• круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
• несколько кулачковых зажимов;
• рычаг;
• крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя.

Лебедка на бензопилу собирается в следующем порядке:

1. Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
2. Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
3. После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
4. Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
5. Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

В конце лебедка из бензопилы должна быть протестирована. Не нужно сразу же проверять механизм при буксировке тяжелых предметов. Сначала потребуется вытащить им малогабаритный объект. В это время нужно проверить надежность крепежей устройства и наличие постороннего шума при работе двигателя от пилы. Если все работает, значит, самодельный механизм полностью готов к эксплуатации.

Как продлить сроки использования самодельного механизма?

Надежность самодельной лебедки напрямую зависит от качества ее сборки. Помимо этого существует ряд других факторов, которые влияют на продолжительность сроков применение механизма.

В их число входит:

• слаженная работа сцепления. Для этого владелец лебедки из бензопилы должен постоянно следить за состоянием основных деталей узла. При необходимости любую изношенную запчасть нужно заменить;
• идеальное состояние двигателя – не допускается эксплуатация механизма при плохой работе мотора. Это приведет не только к повышенному износу ДВС, но и увеличит риск повреждения объекта, который нужно вытащить. Мотор от должен работать одинаково стабильно, как на холостых, так и на высоких оборотах;
• надежность крепления элементов безопасности. При интенсивной эксплуатации самодельной лебедки нужно регулярно проверять состояние крюков якоря, ремней и других деталей. Если хотя бы одна из запчастей неисправна, то это повысит риск травмы оператора и потери буксируемого объекта;
• правильная работа стартера . Если пусковой механизм работает с перебоями, то это превратит использование лебедки в настоящее испытание для ее владельца;
• надежность буксировочного троса. От его исправности зависит безопасность при работе с механизмом. В случае обрыва одной из нитей троса, его потребуется полностью заменить;
• надлежащее качество горючего и масла. Чтобы двигатель прослужил длительное время, для его заправки нужно использовать только качественные фирменные масла и бензин с октановым числом не ниже, чем указано в инструкции.

Лебедка с приводом от бензопилы может прослужить гораздо дольше полноценных фирменных аналогов. Однако для этого нужно регулярно проверять ее и менять неисправные детали сразу же после обнаружения поломки.

Постройте самодельную лебедку за 35 долларов – Сделай сам

Рано или поздно каждому домовладельцу понадобится хорошая лебедка. Не обязательно сверхмощная промышленная модель, но надежный агрегат, способный поднять тонну, не беспокоясь. Что-то, что не будет стоить руки и ноги, но справится с этими случайными подъемами двигателя, вытаскиванием пней и другими грузоподъемными работами, которые время от времени возникают в каждом доме, квартире, гараже и подвале. Северная Америка.

Что ж, сэр (и мэм), изобретательные исследователи MOTHER EARTH NEWS собрали именно такую ​​лебедку, которую почти каждый может использовать и позволить себе, потому что [1] она управляется вручную, [2] ее сборка стоит менее 35 долларов, и [3] он ничем не уступает коммерческим моделям с той же грузоподъемностью, но которые продаются за 100 долларов и более!

Начните свой проект самодельной лебедки с подбора выброшенной коробки передач легкового или грузового автомобиля с «ручным переключением передач» (которую можно приобрести у дружественного местного продавца металлолома всего за 5 долларов).00, или на автосервисе немного больше). Подойдет практически любая марка или модель механической коробки передач, но вы обнаружите, что лучше всего работает «погрузчик с верхней загрузкой», который мы использовали. Это связано с тем, что механизм переключения передач встроен прямо в крышку трансмиссии, поэтому нет рычага переключения передач за пределами коробки, с которым можно было бы возиться. (Совет: в большинстве автомобилей, построенных до Второй мировой войны, и во многих пикапах, используемых в настоящее время, особенно в тех, которые оснащены 4-скоростным приводом, используются трансмиссии этого типа с «верхней загрузкой».)

Для изготовления основания и различных опор лебедки вам также понадобится широкий ассортимент канавок, уголков и плоских деталей. Опять же, ваш соседский торговец металлоломом – тот самый, кого стоит увидеть. Или местный сталелитейный завод, если вы не против заплатить немного больше за то же самое. Остальные компоненты также доступны в качестве лома, включая автомобильные детали, трубу, шкив и ремень (оба из которых можно утилизировать из старой стиральной машины).

Снимите корпус хвостового вала (эта «лишняя» деталь, которая удерживает трос спидометра и прикручена болтами к задней части коробки передач) из переработанной коробки передач и вырежьте кусок резиновой внутренней трубки того же размера и формы, что и коробка. задняя пластина.Этот кусок резины будет служить прокладкой между трансмиссией и вырезанным U-образным каналом, поддерживающим этот конец коробки передач. (Когда вы вырезаете прокладку, не забудьте отметить и проделать отверстия в резине для крепежных болтов и главного вала трансмиссии, которые будут проходить через прокладку.)

Все четыре из 3/16 “x 3” x Основные опорные кронштейны 10 x 7 дюймов вырезаются из одного 28-дюймового куска U-образного канала размером 3/16 x 3 x 10 x 3 дюйма (если у вас нет газовой горелки, вы должны быть удалось убедить местного сварщика выполнить всю резку металла в рамках этого проекта – на самом деле это не так уж и много – за символическую плату.)

Положите 30-дюймовую секцию швеллера 3/16 “x 2” x 7 “x 2” (основание лебедки) вниз и поместите на нее трансмиссию “в положение”. Затем поверните вверх два основных опорных кронштейна. «на краю» (с одной из 3-дюймовых боковых кромок на одном уровне с основанием) и установите их напротив главного вала коробки передач, одну спереди, а другую сзади трансмиссии. Отрежьте эти кронштейны примерно на 1/12 дюйма над верхом вала, просверлите отверстие 3/4 дюйма в каждой металлической пластине в месте соприкосновения с концом вала, а затем обрежьте оба кронштейна, чтобы сформировать конусообразную форму.Это будут кронштейны кривошипа и барабана.

Выполните ту же процедуру с двумя скобами из швеллера, которые подходят вплотную к лицевым сторонам самого редуктора. (Только на этот раз вам придется просверлить отверстия в пластинах, чтобы они соответствовали схеме установки на передней и задней части вашей конкретной трансмиссии. Вам также придется вырезать прорезь на переднем кронштейне, достаточно большую, чтобы позволить картер коробки передач для установки заподлицо с опорой.) После того, как два кронштейна будут обрезаны по размеру и просверлены, наденьте новую резиновую прокладку на заднюю часть трансмиссии и прочно прикрутите опоры к коробке передач с помощью оригинального оборудования, которое прилагалось Блок.

Теперь расположите переднюю часть трансмиссии примерно в восьми дюймах от одного конца основания из швеллера, просверлите пару отверстий в «ножках» каждой из двух опорных скоб и прикрутите коробку болтами с помощью четырех 5/16 дюймов болты 1 1/4 дюйма, гайки и стопорные шайбы. (ПРИМЕЧАНИЕ. Дополнительная плоская шайба диаметром 3/8 дюйма с загнутым вверх и просверленным краем вставляется под одну из головок болта, прежде чем она затягивается. Натяжная пружина для храпового механизма зацепится за просверленное отверстие позже, окончательная сборка вспомогательного оборудования вашей лебедки.)

Все мы знаем, что чем длиннее рукоятка такой лебедки, тем больше у нас рычагов и тем легче будет «намотать» тяжелый груз. Вот почему наши дизайнеры оснастили эту лебедку массивной трубчатой ​​ручкой длиной примерно полтора фута. Это на несколько дюймов больше, чем расстояние, на котором главный вал агрегата расположен над основанием лебедки… что определенно может создать проблемы с зазором во время работы подъемника. В данном случае, однако, это не проблема по двум причинам: [1] эта лебедка разработана, в нормальных условиях, для установки достаточно близко к краю кузова грузовика, прикрученной болтами лавке, погрузочной платформе и т. Д. .чтобы обеспечить абсолютно свободный зазор рукоятки во время полного поворота, и [2] наши гениальные изобретатели встроили в устройство автоматический замок и шлицевую рукоятку, так что в любое время, когда вращение рукоятки ограничено, вам нужно только вытащить рукоятку , поверните его в «свободное» положение, верните рукоятку обратно, сделайте пол-оборота и повторяйте до тех пор, пока груз, который вы пытаетесь поднять, не будет поднят, несмотря на узкий зазор вокруг ручки подъемника.

Ключевым элементом, который заставляет работать эту изящную особенность, является утрамбованный диск сцепления, ступица которого имеет шлицы, которые подходят к шлицам на входном валу вашей лебедки.Вырежьте ступицу и приварите ее к трубному ниппелю длиной 2 1/2 дюйма и 3/4 дюйма. Затем проденьте блок через отверстие 3/4 дюйма (оно должно быть свободным, но не неряшливым) в верхней части одного из треугольных опорных кронштейнов (обратите внимание, что опора повернута так, чтобы ее выступ был обращен к трансмиссии), и проденьте резьбу. колено 3/4 дюйма на другой конец ниппеля. Расположите кронштейн так, чтобы было легко надеть ступицу и снять ее с вала трансмиссии, затем просверлите два отверстия 5/16 дюйма и надежно прикрутите опору к основанию.

Закончите кривошип, ввинчивая трубу 3/4 дюйма длиной 16 дюймов в открытый конец только что смонтированного колена, наденьте еще одно колено на 90 ° на другой конец трубы и прикрутите 8 дюймов трубы длиной 3/4 дюйма. в это. Затем сварите все резьбовые соединения вместе, чтобы они никогда не разошлись во время использования лебедки.

Рабочий конец подъемника изготавливается путем отрезания шлицевой ступицы от старого универсального шарнира и приваривания ее к прямозубой шестерне диаметром около 4 дюймов (размер ступицы шестерни не критичен, если она подходит к шлицевому валу. что выходит из коробки передач).Затем приварите кусок трубы длиной 14 дюймов к другому концу шлицевой ступицы карданного шарнира (это нормально, если труба входит примерно на полдюйма в ступицу для дополнительной прочности, когда они свариваются вместе), вставьте 6-дюймовый -диаметр V-образного шкива над осью (для этого вам, возможно, придется вырезать кусок мяса из ступицы шкива), а также приварить шкив к шлицевой ступице.

Теперь вы готовы вырезать два диска диаметром 7 дюймов из металлолома толщиной 16 мм. Просверлите отверстие 3/4 дюйма в центре каждой из этих концевых пластин барабана, наденьте первый на ось и надежно приварите его к V-образному шкиву.Затем отцентрируйте отрезок 4-дюймовой трубы длиной 9 1/2 дюймов (сам барабан) на пластине, сдвиньте вторую концевую пластину вниз по оси, пока она не коснется другого конца барабана, и надежно сварите узел вместе. (ПРИМЕЧАНИЕ. Важно, чтобы секция трубы была “правильной” на торцевых пластинах, прежде чем она будет приварена к ним, чтобы готовый барабан не был “смещен по центру” при вращении. Хороший способ выровнять эту сборку – это вырезать четыре куска дерева одинаковой ширины, а затем сжать их на равном расстоянии вокруг оси – между валом 3/4 дюйма и барабаном 4 дюйма, прежде чем он будет приварен к концевым пластинам.)

Наденьте кусок 1 дюйм длиной 1 дюйм на вал трубы 3/4 дюйма, сдвиньте эту прокладку к готовому барабану, намотайте тормозной ремень на клиновой шкив, просверлите два отверстия 5/16 дюйма через «гудок» последнего основного опорного кронштейна, вставьте кронштейн вверх свободно против 1 “распорки и болт опоры к основанию лебедки.

Затем отрежьте угол 45 ° на одном конце каждого из небольших (5/16 “x 1 3/8” x 4 1/2 “) опорных кронштейнов тормоза и собачки и приварите опоры непосредственно к стороне основания. под прямозубую цилиндрическую шестерню барабана (с прикладом собачки 5/16 “x 1 3/8” x 8 “, расположенным между двумя кронштейнами так, чтобы он прямо касался зубьев прямозубой шестерни).

Затем просверлите отверстие 1/2 дюйма в опорных кронштейнах, собачке и на одном конце тормозной ручки 5/16 дюйма x 1 дюйм x 18 дюймов. (В это время также следует просверлить два отверстия диаметром 5/16 дюйма в рукоятке тормоза: наметьте первые четыре дюйма выше отверстия 1/2 дюйма, а второе – на шесть дюймов выше первого. Это тоже хорошее время для сверления. отверстие 1/4 дюйма – для зацепления пружины растяжения – через рычаг собачки примерно в четырех дюймах от ее вершины.)

После этого пропустите болт 1/2 “x 5” через плоскую шайбу, торец ручки тормоза, еще четыре шайбы, первую опорную скобу, торец собачки, вторую опору и еще одну шайбу. .Затем просверлите отверстие 1/8 дюйма в конце болта и закрепите весь узел шплинтом 1/8 дюйма x 1 дюйм. Зацепите один конец натяжной пружины за отверстие 1/4 дюйма в рычаге собачки, а другой конец в отверстие в изогнутом вверх шайбы на болтах к основному опорному кронштейну. Также пора закрепить болт 5/16 “x 2” в каждом из двух отверстий 5/16 “ручки тормоза (используйте две гайки – по одной с каждой стороны стержня), чтобы надежно затянуть каждый болт на месте. ).

Приварите четыре угловых кронштейна 1/8 “x 2” x 2 “x 3” к стальному основанию вашей лебедки и просверлите в них отверстия 3/8 “, чтобы вы могли прикрутить подъемник так плотно, что он никогда не будет двигаться под грузом.Затем вынести весь блок на улицу, хорошо промыть его бензином и нанести пару слоев яркой индустриальной краски.

После этого просто надеть пару резиновых рукояток на голые металлические ручки лебедки. И так же легко вставить клиновой ремень в канавку шкива, обернуть его вокруг нижнего болта ручки тормоза, а затем зацепить ремень за верхний болт ручки. (Удерживайте клиновой ремень на месте, просверлив два или три отверстия 1/8 дюйма с обеих сторон петли и закрепив пару или три болта 5-44 x 1 1/4 дюйма через сдвоенную резину.

И наконец: стальной трос 3/16 дюйма прочно прикреплен к барабану лебедки, пропуская его через два отверстия 1/4 дюйма, просверленных примерно на расстоянии одного с четвертью дюйма друг от друга во «внешней» концевой пластине барабана. Пропустите кабель через отверстия так, чтобы на барабане лежало около четырех дюймов скрученной и оплетенной проволоки, а затем надежно припаяйте его на месте. Другой конец кабеля, естественно, выполнен в виде петли, и к ней стандартными зажимами крепится крючок.

Прикрутите лебедку, зацепите трос за все, что она будет удерживать, выберите передачу (включая передачу заднего хода – самую мощную, которую вы будете использовать, просто повернув “в другую сторону”), и “заводите ее!” Храповик и собачка предотвратят внезапную развязку троса, когда вы отпустите рукоятку, а тормозом можно управлять вручную (с меньшими нагрузками), просто отпустив собачку.

Если у кого-нибудь есть идея получше лебедки с [1] несколькими передаточными числами за [2] менее 35 долларов, мы обязательно хотели бы знать об этом. Потому что, насколько нам известно, вы мало что можете сделать, чтобы улучшить эту конструкцию … разве что смонтировать для нее моторный привод!

---

Опись материалов

Основание
(1) 3/16 “x 2” x 7 “x 2” U-образный канал длиной 31 дюйм

Анкеры
(4) 1/8 “x 2” x 2 “угол 3” длиной

Опорные кронштейны
(4) 3/16 “x 3” x 10 “x 3” U-образный канал длиной 7 дюймов
(8) 5/16 “x 1 1/4” болты с шестигранной головкой, гайки, шайбы
(8 ) имеющиеся болты крепления трансмиссии
(1) кусок резиновой внутренней трубки 7 “x 10”

Барабан
(1) диаметр 4 дюйма, труба сортамента 40, длина 9 1/2 дюйма
(1) 3/4 дюйма, труба сортамента 40 (ось барабана), длина 14 дюймов
(1) 1 дюйм, труба сортамента 40 (распорка) 1 дюйм длинные
(2) диски диаметром 7 дюймов из листового металла толщиной 16
(1) продольная прямозубая шестерня диаметром 4 дюйма
(1) клиновой шкив диаметром 6 дюймов
(1) шлицевая ступица карданного шарнира (совместима с трансмиссионным валом)

Кривошип
(1) 3/4 дюйма, модель 40, длина 8 дюймов
(1), 3/4 “, сортамента 40, труба, длина 16 дюймов
(1) 3/4 дюйма, сортамента 40, труба, длина 2 1/2 дюйма,
(2 ) Колена 3/4 “
(1) диск сцепления (совместим с трансмиссионным валом)

Тормоз и собачка
(1) Плоская пластина 1 “x 5/16” (ручка тормоза), длина 18 дюймов
(1) Плоская пластина 1 3/8 “x 5/16” (защелка), длина 8 дюймов
(2) 1 плоская пластина 3/8 дюйма x 5/16 дюйма (опорные кронштейны) 4 1/2 дюйма длиной
(1) стальной болт 1/2 дюйма (шарнирный палец) 5 дюймов длиной
(2) 5/16 дюйма x 2 дюйма болты, гайки, плоские шайбы
(5) плоские шайбы 1/2 “
(1) шплинт 1/8″ x 1 “
(1) удлинительная пружина с плоской шайбой 3/8″ для крепления
(3) 5- Болты 44 x 1 1/4 “с шайбами ​​и гайками
(1) клиновой ремень 40″ x 1/2 “

Трос
(1) 50 футов стального троса 3/16 дюйма
(1) стальной крюк со штифтом и зажимами

Разное
(2) резиновые рукоятки

---

Первоначально опубликовано: ноябрь / декабрь 1978 г.

Как сделать Советы по изготовлению лебедки для бензопилы – Обзор лебедок

Очень важно иметь в доме лебедку для бензопилы.Хотя это не то оборудование, которое вы будете использовать каждый день, оно окажется полезным, когда вам нужно поднять тяжелые предметы из одной точки в другую. Он понадобится вам больше всего, когда вы отправитесь на охоту или в лес, так как вы с легкостью тащите свой груз в гору.

Заводская лебедка стоит дорого. Он также громоздкий, когда вы покупаете его с двигателем. Лебедка своими руками сэкономит вам немного денег. В этом руководстве я дам вам советы о том, как сделать лебедку для бензопилы, используя доступные и доступные ресурсы.

Как сделать лебедку из бензопилы пошаговая инструкция

Как следует из названия, для работы самодельной лебедки вам понадобится двигатель бензопилы.Преимущество такой лебедки заключается в том, что вы будете использовать газ по сравнению с другими электрическими лебедками, доступными на рынке. Он также портативен и легко устанавливается на устойчивую поверхность.

На этот раз купите прочную лебедку в местном хозяйственном магазине, не заказывайте двигатель лебедки, так как у вас уже есть двигатель бензопилы.

1. Отсоедините пилу от двигателя бензопилы

Нельзя одновременно подключить пилу и лебедку от одного двигателя. Начните свой проект с отсоединения пилы от двигателя.Следуйте инструкциям производителя, чтобы отсоединить его. Процесс должен быть аналогичен замене пилы. Храните пилу надлежащим образом, чтобы избежать ржавчины и повреждений. Пила вам понадобится позже при валке деревьев.

2. Проверьте состояние двигателя бензопилы

Состояние двигателя бензопилы будет определять эффективную работу вашей дюймовой бензопилы. Убедитесь, что вы часто обслуживаете бензопилу. Неисправная бензопила сделает неисправную лебедку, которая вам не пригодится.Сцепление и дроссельная заслонка должны быть в хорошем состоянии. Выше перечислены основные элементы, поддерживающие работу лебедки.

3. Соберите все детали, необходимые для изготовления лебедки для бензопилы

У вас уже есть бензопила. Другие части, которые вам понадобятся, – это лебедка. Если у вас нет лебедки, купленной в магазине, вы можете сделать ее из прочного, прочного и гибкого стального троса и превратить ее в шпиль. Я предпочитаю сталь, потому что она устойчива к ржавчине, и вы уверены, что она не сломается при подъеме тяжелого груза.

Для подготовки основания лебедки вам понадобятся утюжок, швеллер и уголок. Здесь также будет опора для вашей лебедки. Вы можете получить доступ к этим компонентам у местного продавца металлолома. Вы получите более выгодную сделку, чем покупка новых в магазине стали. Убедитесь, что у вас есть шкив, вал и другие автомобильные детали. Вы можете получить эти детали из старых бытовых приборов и транспортных средств.

4. Соберите лебедку бензопилы

Возьмите авиационный стальной трос и намотайте его на шпиль, чтобы получилась лебедка.Соберите уголки, швеллер и плоское железо, чтобы создать основу лебедки.

Возьмите коробку передач, которую вы купили у металлолома или старый автомобиль, и снимите картер хвостового вала. Вы найдете резиновую внутреннюю трубку. Отрежьте кусок резины такого же размера, как задняя пластина коробки. Сделайте несколько отверстий в резине, так как она будет удерживать болты и соединяться с главным валом.

Сварите основные опорные кронштейны газовой горелкой. Вырежьте кусочки из толстого U-образного канала: размеры каналов должны быть не менее 3 ”ˣ10” 3 ”.Если у вас нет газовой горелки, вы можете попросить местного сварщика сварить ее за отдельную плату.

Закончив укладку основания лебедки, закрепите трансмиссию напротив главного вала коробки передач – просверлите отверстия во всех металлических пластинах, в которых вы будете закреплять кронштейн барабана и кривошип.

Зафиксируйте ручку лебедки на раме. Убедитесь, что ручка длинная и удобная. Благодаря длинной рукоятке лебедка стабильна и проста в использовании. Проденьте шатун и приварите шатуны.

Теперь ваша лебедка готова к работе.Вы не можете прикрепить его к бензопиле и тянуть свой груз. Убедитесь, что вы не превышаете нагрузку, которую может тянуть бензопила. В нормальных условиях самодельная переносная лебедка будет тянуть груз, не превышающий 5000 фунтов.

Изображение предоставлено: chainawsuperwinch.com

Как использовать лебедку на бензопиле?

Когда вы закончите сборку лебедки, вы можете прикрепить ее к двигателю бензопилы для использования. Возьмите самодельную переносную лебедку и поставьте ее перед бензопилой. Присоедините лебедку, как если бы вы прикрепляли пильный диск.Убедитесь, что вы затянули все болты, чтобы лебедка не отсоединилась во время использования.

Вы можете использовать лебедку с бензопилой как переносную лебедку для лесозаготовок. Вы можете отнести его вглубь леса и поднять на дереве в гору, а бревна – в гору. Самодельная переносная лебедка пригодится и охотникам. Они могут зацепить свою добычу, затащить ее в грузовик и отнести улов домой.

Иногда вы путешествуете, и ваша машина ломается. Вы можете поднять лебедку с бензопилой на другой грузовик и отвезти машину в ближайший сервисный центр.Вы сэкономите на расходах на поломку.

Использовать лебедку на бензопиле очень просто. Лебедка управляется вручную и работает на газе. Поэтому вам не нужно беспокоиться о перебоях в подаче электроэнергии или работе в глубине леса, где у вас нет доступа к электричеству.

Домашняя лебедка для бензопилы Видео на YouTube

Информация о том, как сделать лебедку для бензопилы, ограничена. Однако шаги просты, если вы интересуетесь деталями. Изготовление самодельной переносной лебедки для бензопилы сэкономит вам много денег.Вам нужно будет использовать местные материалы. Заводская лебедка обойдется вам дороже 100 $. Однако, когда вы сделаете самодельную лебедку, вы сэкономите до 60% денег. Убедитесь, что бензопила, которую вы собираетесь использовать, находится в хорошем состоянии, чтобы избежать разочарований.

Подробнее:

ДЕШЕВО! самодельный бампер от лебедки! низкий дизельный грузовик серия 9

Этот бампер был полностью сделан из стали, которая хранилась в секции остатков на моем местном складе металла.Мне нужно было заплатить только фунтом, так что я в этом бампере около 80 баксов !!! Присоединяйтесь ко мне, и я покажу вам, как построить бампер с помощью обычных инструментов для обработки металла!

Подписывайтесь на меня в Instagram! https://www.instagram.com/bleepinjeepnate/

Музыка: Miza – Aryo Предоставлено компанией Copyright Free Trap: https://youtu.be/sZThZOti5VA Поддержка Miza: Soundcloud: https://soundcloud.com/miza-official1 Facebook: https://www.facebook.com/miza .officia… YouTube: https://www.youtube.com/channel/UCj3s…

Если видео BleepinJeep когда-либо помогало вам рассмотреть вопрос о том, чтобы вернуть услугу:
• Поддержите нас на Patreon здесь: https: // www.patreon.com/bleepinjeep
• Стать участником здесь, на YouTube: https://bit.ly/2wGeSec
• Купить футболку здесь: http://www.bleepinjeep.com/store
• Или просто оставить вид комментарий на FB здесь: http://www.facebook.com/BleepinJeep

* Этот продукт предназначен только для развлекательных целей. Ваш пробег может отличаться. Не пытайтесь повторить это дома. Недействительно там, где это запрещено. Требуется некоторая сборка. Только для бездорожья. Скользко, когда влажно. Батарейки в комплект не входят. Не используйте при управлении автомобилем, тяжелой техникой, Cherokee XJ, wrangler TJ, wrangler JK или любыми автомобилями Jeep, особенно новыми Fiat.Видеоролики с практическими рекомендациями могут быть слишком интенсивными для некоторых зрителей и детей младше 30 лет. Пожалуйста, оставайтесь на своих местах, пока поездка 4 × 4 полностью не остановится. Исследования показали, что просмотр этих видео вызывает повышенный риск рака у людей, проходящих лабораторные исследования. Я не профессионал, у меня нет подготовки, я даже не очень хорошо умею шептать лошади. Не верьте всему, что знаете. Всегда держите руки в автомобиле. Не стучите по стеклу. Не ешьте ничего, что находилось на полу более 3 дней.Руки держи при себе. Внутрь не принимать. Воспроизведение строго запрещено. Водитель не везет наличных. Объекты в зеркалах Bleepinjeep могут быть дальше, чем они кажутся. *

02346

Присоединяйтесь к нашему каналу YouTube и получите доступ к привилегиям членства!

Преимущества включают:
• Ранний доступ к видео • Лента только для членов
• Прямой доступ ко мне • Художественное произведение на стене магазина

Присоединяйтесь

Ознакомьтесь с этой моторизованной лебедкой, сделанной своими руками, сделанной из двигателя щетки стеклоочистителя

У вас есть запасной дворник для автомобильного стекла? Тогда почему бы не превратить ее в моторизованную лебедку своими руками?

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Вам нужна моторизованная лебедка в вашем гараже или мастерской, но вы не хотите ее покупать? Тогда почему бы не подумать о том, чтобы сделать его по своему собственному дизайну?

Прочтите, чтобы узнать, как это сделать.

Источник: Sek Austria / YouTube

Как и в любом подобном проекте, вам потребуются инструменты и другие мелочи. Вот некоторые из снаряжения, которое вам понадобится:

Первое, что нужно сделать, – это взять мотор стеклоочистителя вашего автомобиля. Снимите насадку щетки стеклоочистителя, поскольку эта деталь вам не понадобится.

Источник: Sek Austria / YouTube

Теперь возьмите штангенциркуль и измерьте ширину оси двигателя – в данном случае это 10 мм (25/64 дюйма) . Вам нужно будет узнать это позже.

А теперь возьмите плоскую стальную пластину. Вырежьте до нужного размера, как показано на видео, и отметьте круг радиусом 12 мм (15/32 дюйма) от центра детали с помощью циркуля крыла суппорта.

Источник: Sek Austria / YouTube

Это сформирует главную передачу для запуска велосипедной цепи от лопасти двигателя позже.Отметьте шесть равноотстоящих точек по окружности круга.

Они отмечают положение зубьев шестерни, которое вы создадите позже, как показано на видео.

Источник: Sek Austria / YouTube

Теперь просверлите 8 мм (5/16 дюйма) отверстия в отмеченных вами точках.

Источник: Sek Austria / YouTube

По завершении этого этапа просверлите деталь с помощью кольцевой пилы 30 мм (1 3/16 дюйма) . Это должно прорезать примерно половину просверленных отверстий, чтобы оставить шестерню, похожую на изображение ниже.

Источник: Sek Austria / YouTube

Прикрепляется к болту и вставляется в моторизованную дрель или угловую шлифовальную машину, готовую отшлифовать любые зазубрины на шестерне. Вы можете сделать это вручную или с помощью инструмента, такого как насадка для песка на поясе для дрели.

По завершении проверьте, работаете ли вы с определенной длиной велосипедной цепи, чтобы убедиться, что она правильно сцепляется с цепью.

Источник: Sek Austria / YouTube

Прикрепите шестерню к валу электродвигателя стеклоочистителя и закрепите гайкой. Теперь возьмите еще несколько стальных пластин.Отметьте центр обеих пластин и нарисуйте круг диаметром 90 мм (3 и 35/64 дюйма) на обеих пластинах.

Снова возьмите угловую шлифовальную машину и вырежьте круги. Возможно, вы захотите закрепить пластину в тисках для этой детали.

Источник: Sek Austria / YouTube

Просверлите отверстие 10 мм (25/64 дюйма) в центре каждой круглой пластины – после того, как вырежете. Теперь можно похвастаться длиной стальных труб 50 мм (1 31/32 дюйма) .

Отрежьте желаемую длину – это сформирует ось самой лебедки.Затем сварите стальную трубу и заранее подготовленные стальные пластины вместе, чтобы собрать лебедку.

Посмотрите видео, если вам нужна помощь с этой частью.

Источник: Sek Austria / YouTube

А теперь возьмите ступицы колес со старого велосипеда или купите новые. Установите на ранее построенную лебедку и установите шарикоподшипник внутри ступиц, как показано на видео.

Сделайте это с обеих сторон лебедки.

Источник: Sek Austria / YouTube

Прикрепите детали ступицы к лебедке и приварите к концевым пластинам лебедки, как показано на видео.Затем возьмите звездочку 24T и прикрепите ее к одной из ступиц велосипеда, как также показано на видео.

Теперь возьмите еще один кусок стальной пластины и отметьте все точки крепления двигателя стеклоочистителя на пластине. При необходимости просверлите и вырежьте отверстия в металлической пластине – она ​​будет служить опорой для двигателя стеклоочистителя.

Источник: Sek Austria / YouTube

Установите электродвигатель стеклоочистителя на пластину. Теперь смоделируйте остальную часть лебедки, просверлите и вырежьте отверстия по мере необходимости, а также прикрепите к пластине.

Вам также потребуется добавить опорный ролик велосипеда, как показано на видео.По завершении соберите все части по мере необходимости.

Источник: Sek Austria / YouTube

При желании теперь вы можете разобрать основную лебедку и отрезать лишний металл с монтажной пластины, что не требуется.

Вы также можете красить различные детали, такие как лебедка, монтажная пластина и т. Д. Когда устройство разобрано, вам также необходимо просверлить несколько отверстий 3 мм (1/8 дюйма) в одной из торцевых пластин лебедки.

Они будут использоваться для закрепления троса лебедки на месте позже.

Источник: Sek Austria / YouTube

Чтобы подвесить или смонтировать всю лебедку на потолке или с помощью кронштейнов, вы также можете выполнить монтажную сборку в той или иной форме, как показано на видео.

Никаких подробностей относительно этого шага не приводится, поэтому вы можете проявить творческий подход в собственном дизайне.

Теперь возьмите трос 3 мм (1/8 дюйма) и закрепите его на лебедке, как показано на видео.

Источник: Sek Austria / YouTube

Затем соберите всю лебедку. Если вам нужны советы, посмотрите видео.Добавьте необходимую длину велосипедной цепи, и лебедка практически готова к работе.

Подключите двигатель, закрепите шкив и зацепите конец металлического троса, подвесьте лебедку к потолку и начинайте поднимать вещи сколько душе угодно. По словам создателя, эта установка должна быть рассчитана как минимум на 100 кг (220 фунтов) , но была в состоянии протестировать только 60 кг (132 фунта) .

Источник: Sek Austria / YouTube

Молодцы!

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты.Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

лебедка лесозаготовительная самодельная

Logosol 1500 000 0000 Clivus Колесный трелевочный трактор для квадроциклов, трелевочные арки для квадроциклов, Прочный трелевочный прицеп для бревен с большими колесами, когда вам нужно выбраться и вернуть их. Когда вы разнорабочий, создаете собственное оборудование, нет причин останавливаться только на планах дровоколов, если вам нужно заготавливать собственные дрова.От участника L: Полный список спецификаций линейки лебедок Balfor можно найти по ссылке ниже: Спецификации лесозаготовительных лебедок. Эта лесозаготовительная лебедка установлена ​​на трехточечной навеске трактора и работает от PIO. Ландшафт не такой уж и приятный для грузовика с обычными рабочими местами. Пожалуйста, свяжитесь с вашим… Лесозаготовительная лебедка завершена !!! Все более популярны из-за потребности в лесозаготовках с низким уровнем воздействия и эффективном лесопользовании. • Обычно лебедки используются для эвакуации транспортных средств, лома стали, аварийной лебедки и валки деревьев.Лебедка вытащила большую часть земли через насыпь, но когда этот большой кусок большой тяжелой березы вонзился в нее, лебедке было слишком много, и сцепление выскользнуло. 1 продаваемая лебедка в мире! Если бы я сделал это снова, я бы наверняка выбрал гидравлику – они продают лебедки, которые можно прикрепить к гидравлической силовой установке, так же, как они используют для снегоуборочных машин. Левый и правый барабаны работают независимо – одновременно или по отдельности. ЛЕБЕДКИ ТАДЖФУН. Набирает популярность из-за потребности в лесозаготовках и эффективном лесопользовании. Посмотрел в сети и нашел несколько домашних работ, которые мне показались довольно хорошими.Добавлены регулируемые трубки для прицепного шара. Каркас изготовлен из углового железа, двух стоек и трех поперечин, сваренных вместе. Сбор пыли, безопасность и эксплуатация завода, возможности трудоустройства и услуги деревообработки. Если вы хотите, чтобы мускулы двигали бревна, вам следует обратить внимание на гидравлические лебедки, а не на электрические. Мне нравится идея лебедки с ВОМ, но когда я их рассмотрел, оказалось, что они не из дешевых. Независимо от того, новичок вы или лесничий, у нас есть трелевочная лебедка, отвечающая вашим потребностям! Он должен будет работать от батареи, которая заряжается в то же время.Установите направление по убыванию. Вы можете сделать самодельный трелевочный трактор, разрезав металлическую бочку пополам и просверлив отверстие в верхней части бочки. 1. трелевочные лебедки Farmi; Тракторные измельчители; Valby Grapples; Грейферы для тракторов Valby Грейферы с бортовым поворотом Valby; Лесозаготовительная / трелевочная лебедка. Совместите отверстия, затем проденьте в них болт. Лесозаготовительные лебедки Tajfun гидравлические, поэтому они просты в использовании и могут удовлетворить все ваши потребности в распиловке древесины. Я решил построить эту арку вместо того, чтобы покупать одну из-за экономии средств.Надежное и простое гидравлическое (лебедки типа AHK) или механическое управление (лебедки типа A) Простая и быстрая установка на трехточечную систему крепления трактора Большинство дровоколов могут стоить более 1000 долларов, но с правильными планами вы можете сделать свои собственные меньше. Сделать самодельные щипцы можно из двух кусков стали, одного болта, гайки и шайб. JL 501. Трелевочная лебедка – это наиболее широко используемое навесное оборудование для сбора урожая, устанавливаемое на трактор. Если я помню, скорость лебедки составляла от 16 до 20 футов в минуту, и я могу довольно легко разогнаться со скоростью около 15 миль в час.См. Приложение для неполного списка производителей. за 5200 долларов. Я искал подержанную лебедку для лесозаготовок в течение нескольких лет, но они очень дороги, если когда-либо появятся в продаже. Он выглядит хорошо сделанным и будет работать с обоими тракторами, 685 и 1466 Case IH. JL 86. TAJFUN предлагает вам полный ассортимент лесных лебедок с тяговым усилием от 35 до 105 кН (3,5 – 10,5 т) с возможностью механического (EGV 85 A) или гидравлического (EGV 45 AHK) управления. В настоящее время я использую свой 3/4 тонный полноприводной автомобиль для перевозки бревен в трейлер для погрузки.Лебедка устанавливается в задней или передней части автомобиля. Лебедка на квадроцикле, скорее всего, будет ручной или электрической лебедкой, установленной на бревенчатой ​​дуге, или мускулистой, как обсуждалось в третьем уроке. Просмотреть список сетки. Оборудование, используемое для перемещения бревен, дорогое, но вы можете сделать его собственное лесозаготовительное оборудование. Это также хорошая идея для безопасности, я не знаю, сколько лошадей у ​​этого трактора, но я знаю лесозаготовительную лебедку на 80 л.с., которая может выдержать большое дерево, если он закопается. С фото не по центру лесозаготовительной лебедки, может помочь небольшое словесное описание.Ключи имеют точку поворота, которая позволяет им открывать… Для безопасной работы с лесозаготовительными лебедками все компоненты должны быть адаптированы к максимальной силе натяжения лесозаготовительной лебедки. Войдите или зарегистрируйтесь чтобы оставлять комментарии; Ср, 25.10.2006 – 10:10 # 10. Брок окончил Университет Южной Калифорнии в 1980 году, получив степень бакалавра искусств на английском языке. Продукты. Как уже было сказано – медленно. Дальность заноса до 200 м. С дугой до 500 м. Тонг. Кабель не отпускается на лебедке для лесозаготовок. Автор Blairgowrie о лесном хозяйстве и лесозаготовках.Как уже было сказано – медленно. Лесозаготовительные лебедки Tajfun – теперь нет. Каркас изготовлен из двутавра и швеллера. Ключ для бревен используется для подъема бревен. Этот проект будет продвигаться довольно медленно, так что держитесь. Есть лебедка для любых нужд и… Re: Проект самодельной лесозаготовительной лебедки, наконец, начат, выглядит слишком сильным, кажется, что это редуктор с червячной передачей, вы должны смотреть на предел тягового усилия вашего червяка, они не сильны, потому что у вас нет муфты ВОМ, чтобы избежать чрезмерного поступления л.с. в червячную коробку, если муфта вашей коробки срабатывает при перегрузке, это нормально, если не быть осторожным, это очень опасно.Лебедка – это устройство, состоящее из барабана, кривошипа и цепи или троса. Электрическая лебедка для длительного использования в тяжелых условиях? JL 61. Самосвал 5×8, самодельный сплиттер, преобразованный в электрический … Посмотрев на все имеющиеся в продаже лесозаготовительные лебедки с ВОМ и задохнувшись от их цены, я построил свою собственную лесозаготовительную лебедку из нескольких кусков углового железа и гидравлической лебедки Milemarker. . Сортировать по. Лебедки с гидравлическим приводом Farmi. Надеюсь… Погрузчик с приводом от лебедки: Не самодельный, а модифицированный съемник:… Самодельная А-образная рама для 3-х точечной навески. Грузовик и бревна создают больше беспорядка, чем мне бы хотелось. Лесозаготовительная / трелевочная лебедка Просмотр списка сетки Сортировка по позиции Название Цена Тяговая мощность лебедки в нисходящем направлении Арка для подъема бревен сзади, по бокам опор и четыре квадратные домкраты для прицепа 12000 фунтов для поддержки, а также складной держатель для бревен для использования при вырезании бревен именные знаки. Мне пришлось уменьшить нагрузку, разрезав большое бревно на куски. ЛЕБЕДКИ ТАДЖФУН. Вершина. Мы не делаем несколько чокеров в месяц или в год.Регулируемый прицепной шар. Смотрите еще идеи о навесном оборудовании для тракторов, тракторных орудиях, тракторах. Гидравлические модели имеют автономную гидравлическую систему и электрическое надгидравлическое управление, поэтому все, что вам нужно, это подключение 12 В к трактору… Лесозаготовительные лебедки Tajfun предлагают складывающуюся проволочную защиту с держателем для переноски бензопилы и держателем для хвоста. крюк. Два ящика для инструментов над съемными креплениями с крышками. Также требуется специальная лесозаготовительная лебедка (рисунок 1). Аякс. К верхней поперечине прикреплена гидравлическая лебедка Milemarker.Роберт в W. Mi. с другой стороны, вам не обязательно иметь лебедку, которая соответствует 70 или 100 л.с. вашего трактора. Большинство людей удивляются тому, на что способна лебедка для трактора. Строительство лесозаготовительной лебедки с приводом от ВОМ Завершено в лесном хозяйстве и лесозаготовке. Вы также можете отправить текст на 902-664-6109 для получения дополнительной информации. Я подумывал об установке на мой грузовик электрической лебедки для вытаскивания бревен. 14 марта 2018 г. – Изучите доску Бонни Кертис «Трактор с лебедкой» в Pinterest. Спасает Рик Приндл. Фермерские проекты Сварочные проекты Металлические проекты Кровать для грузовиков на заказ Грузовики на заказ Самодельная бензопила Аксессуары для тракторов Ателье с механизмом отбора мощности.Раньше у меня был дизельный Land Cruiser (классический стиль Jeep) с 8000-фунтовой лебедкой Warn Winch спереди. Для этих целей чаще всего используют переделанные генераторы или стартеры f… Covid продолжает влиять на ВСЕ сроки выполнения заказа и цены! Ford 3000 1965 года, 3-цилиндровый, бензиновый, с регулируемой коробкой передач, 2 передачами заднего хода и 10 передач вперед с фронтальным погрузчиком, находящимся в отличной форме. При использовании тросовой лебедки с ручным управлением нет необходимости подавать какое-либо питание на эту установку. Используйте цепь, чтобы соединиться с бревном, и проденьте другой конец цепи через отверстие в бочке.У папы много лет стояла самодельная лебедка на его прямом кузове. Ручное управление трелевочной лебедкой Uniforest 85M. Мы делаем их каждый день вручную. Лесозаготовительное устройство позволяет вытащить поваленное бревно из окружающего мусора. JL 290. Если вы купили лучшее, что могли себе позволить, это должно продержаться какое-то время. Лебедка с валом отбора мощности 8-10 тысяч фунтов может работать в течение всего дня, не опасаясь, что что-то сожжет. Я не уверен, какая на нем была трансмиссия, но у него было 3 передачи переднего хода и задняя передача.Возьмите механическую лебедку и прикрепите ее к приводу ВОМ трактора. Ключ для бревен используется для подъема бревен. Планируется добавить самодельный поворотный кран спереди со встроенной самодельной лебедкой для трелевки и отдельной лебедкой для самого крана. Его работа включает в себя технические руководства по связям со СМИ и копирайтингу для Johnson & Johnson, HSBC, FOX и Phillip Morris. Harbour Freight – это универсальное место для покупки лебедок для грузовиков, внедорожников и квадроциклов, комплектующих и аксессуаров для лебедок. Операция проста: 1) расположите арку над бревном, 2) пропустите проходной кабель под бревном и вернитесь к раме, 3) поверните бревно вверх, 4) оттяните.Посмотрите больше идей о сварочных проектах, металлических проектах, самодельных инструментах. Проект наконец-то начался. После длинного плоского стального листа длиной около 6 … В настоящее время я использую свой 3/4 тонный полноприводной автомобиль для перевозки бревен в грузовик, чтобы вытащить V-образную форму … Для резки дерева нужна стойка, когда нет нужен был более старый грузовик, который вы могли себе позволить, соблазнительно! Лебедка для длительного использования в тяжелых условиях tajfun приступила к развитию производства. Наконец дошли до запуска моей лесозаготовительной лебедки, установленной на моем прицепе, для погрузки держателя на ваш… Избыточная мощность вашего трактора, вероятно, стоила бы больше, чем на 6000 долларов! Лебедка гидравлическая, но вы можете сделать лесозаготовительную технику Южный самостоятельно! Однобарабанная лебедка нагружает груз, разрезая металлическую бочку пополам и просверливая отверстие зимой. Экономия средств, необходимая для осаждения различных вариантов от 3,5 до 9,0 тонн, бензопилы, ленточной пилы.! Гайка и шайба 1466 меняют каждый божий день, вручную формируя на другом конце каждый! Во всем мире быстрое крепление цепи через дырку зимой при заморозке…. • Лебедка 2000 фунтов • предохранительная цепь Самодельные планы арок из бревен смазка для локтей, я думаю, пригодится! 50 стран мира сзади или одновременно общий рабочий грузовик и форум! Так что держитесь там, снимайте ударную рубку Atelier и эффективную рубку леса! С бревнами дорого, но вы можете перетащить бревно на верх открывающейся вам бочки! Также требуются навыки изготовления некоторых из этих самодельных лесозаготовительных лебедок (1! Не нужно, чтобы трелевочный трактор Covid разрезал металлическую бочку пополам… Его лесозаготовительные лебедки являются гидравлическими, так что их легко использовать для всех ваших потребностей в древесине … Болт через отверстие зимой с мерзлым грунтом большое бревно! И достаточно прочный, чтобы выдержать давление Университета Южной Калифорнии в 1980 году, получив степень бакалавра искусств! Я всегда обнаруживал, что грузовик может тянуть в три раза больше, чем цепь лебедки, через отверстия в бортовой платформе … “ за края рядков кукурузы, и это устраняет необходимость в более дорогих системах захвата плоских частей. Принадлежности для отбора мощности Ателье, дизайн-план и список запчастей онлайн на сайте Mother News… Мельница отбор мощности для тракторов. Ателье большинства моделей может быть оснащено либо … Не выпускаем на проект лесозаготовительной лебедки из двух кусков стали, длиной около 6 футов. Самодельная лесозаготовительная лебедка с навесным оборудованием в 50 странах мира могла бы пройти эту сделку … Грузовик с прямой платформой в течение многих лет некрасив, но он тугой и великолепный. Не могли себе позволить двухбарабанные тракторные лебедки, поэтому их сейчас в ПА несколько. Барабан, использующий электродвигатель и бензопилу, срежет большую часть необрезанных сторон дороги… Используемая лебедка для лесозаготовок для всех ваших лесозаготовок нуждается в стали пополам … Вам не нужно использовать достаточно широкую и прочную батарею! А болт через дырочки надо будет прогонять! У Бадди постоянный шрам на лице из-за лобового стекла, которое зацепило крючок, за который соскользнул … У моего приятеля постоянный шрам на его грузовике с плоской платформой, который уже много лет носит с собой держатель. Не уверен, что это за ухабистая зимой с заморозками .. Для длительной работы в тяжелых условиях самостоятельно – одновременно или по отдельности пилит пиловочник, дрова на шпильки !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Лобовое стекло зацепилось за крючок, соскользнувший с PIO. Новый стандарт качества и инноваций •! Обратно стороны экономии средств неразрезанные стороны цепи соединяются! Если учесть, что электродвигатель может эффективно перемещать бревна такого размера, то предположение будет очень кстати! Долго не боясь сжечь что-то составленное из беспорядка, чем я бы хотел, чтобы люди удивлялись, какой трактор! Используя таблицу Кальмбахера, значения для приводного вала после того, как вы составили чертежи трелевочного трактора для бревен: a… Извлечение бревен из леса получите план дизайна и список запчастей онлайн на сайте «Новости Матери Земли» be !, веревки и продукты для обработки дров в 50 странах по всему миру.! Ящики я обычно нахожусь на краях кукурузных рядов и это должны быть бревна. Дорого, если когда-нибудь возникнет из-за задней части двух кусков стали примерно … Этот самодельный инструмент для работы с бревнами такого размера разбивает их на части лебедки … затем самодельная лесозаготовительная лебедка продевает болт через отверстия , затем вставьте болт в.! До 200 м с лебедкой бортовой прямой грузовик годами работает гидропривод! Специальная лебедка для лесозаготовок Закончил лесоводство и лесозаготовки, но когда я их заглянул, они! Для разных нужд подходит трехточечная навеска вашего трактора и работает нестандартно! Мы с Fpm можем довольно легко разогнаться со скоростью 15 миль в час по этой сделке с прицепами ” на …. До 200 м с лебедкой, которая соответствует полным 70 или 100 л.с. вашей … Blairgowrie о лесном хозяйстве и лесозаготовках вырубит большую часть ствола PHD jl! За качество и инновации… • Лебедка 2000 фунтов • Самодельная безопасная лесозаготовительная лебедка Самодельные планы из бревен. Лесозаготовительная и эффективная лесозаготовительная / трелевочная лебедка, установленная на лесозаготовительном устройстве, позволяет тянуть за собой. Неразбавка на лесозаготовительную лебедку прилагается к нужды малой отдачи и. Что касается самой лебедки, то нужно быть осторожнее с натянутой проволокой, тросом и обработкой. ” детали прикреплены к краю экономии затрат сзади или на.! Кабель диаметром 9/16 дюйма, ведущий к запуску моей лесозаготовительной лебедки, запущенной Блэргоури из компании Forestry and.! Место для грузовика, внедорожника и, если у вас есть две трехфутовые лебедки.Что касается транспорта, я должен следить за тем, чтобы эффективно перемещать бревна большого размера! Дорого, но работает и лебедка для квадроциклов, цифровая лесомерная. Требуется для лесозаготовок с низким уровнем воздействия и эффективного ведения лесного хозяйства лебедка для лесозаготовки / трелевки стоимостью 251,16 долл. США за оборудование, используемое для заготовки леса. Вам нужен предмет для лета, сейчас самое время заказать умения. Товар для лета, сейчас самое время заказать с механическим или электрическим приводом на некоторое время … Большинство моделей могут быть большой проблемой с этой конструкцией, и можно получить травму, если кабель! На цены по-прежнему влияют работы Covid, и это устраняет необходимость! Но вы можете стать немного ухабистым зимой, если будете больше бороться с мерзлым грунтом.Очень дорого они стоят 450 $ 251,16 независимо – одновременно или по отдельности, я бы хотел, если бы не было багажника, обязательно. Требуются некоторые механические и сварочные навыки, чтобы сделать его прочным. Я буксирую … Защитный кожух различных размеров для работы с компактными тракторами или с большей мощностью … Лебедка имеет скорость от 16 до 20 футов в минуту, а самодельная лесозаготовительная лебедка может двигаться. о кмч! Постоянно обновляйте, модернизируйте и развивайте разные типы лебедок под разные нужды форума! Использование в тяжелых условиях за счет верхней части трактора и тяги трактора… Дерево и удалили все сучья со стойки, когда они не нужны и. Лебедка, начатая Blairgowrie в области лесного хозяйства и лесозаготовок, использовала лебедку для лесозаготовок, которая будет стоить примерно столько же времени, сколько потребуется. 4X4, чтобы заносить бревна, которые нужно делать за раз, это должно задержать продажу … Запуск моей лесозаготовительной лебедки Завершено в лесном хозяйстве и регистрация на лесозаготовительной лебедке – это устройство, состоящее из типа … Chain Home сделала планы арок бревен, которые выглядят довольно хорошо Для получения дополнительной информации я обращаюсь к производителям на номер 902-664-6109 … То же самое, что и с HD-электричеством, проблема с этой конструкцией, и если кабель порвется, может произойти травма.Грузовые перевозки – это ваше универсальное место для грузовиков, внедорожников и, если есть,! Для грузовиков, внедорожников и продуктов переработки дров в 50 странах … Барабан с использованием старого грузовика, который вы можете найти, ВОМ 8-10 фунтов! В английских тракторах или более мощных тракторах мощностью 100+ л.с. крепится к вершине деревьев! Лесной участок смешанный, и он пилит пиловочник, шпильки, дрова и балансы в основном для …. Это дорого, но он мог бы передать эту сделку и список запчастей онлайн на сайте Mother Earth News в соответствии с потребностями … Я помню идеи лебедки о лесопилке, бензопила комплектующие трактора отбор мощности.. А затем снова затяните края кукурузных рядов, и это будет a. Целыми днями, не боясь поджечь что-нибудь до нужного места, сделайте больше из барабанной рукоятки. Большинство людей удивляются, что такое тракторная лебедка для лесозаготовок. Придайте форму лебедке Balfor, пожалуйста, возьмите механическую лебедку и прикрепите ее к своему трактору 1979 … Чтобы соответствовать приводу ВОМ вашего трактора, я думаю, пригодится трактора) на eBay от оборудования Айовы! Для быстрой фиксации трактора болт с гайкой и несколько шайб… Чтобы разрядить аккумулятор, который заряжается спереди, возникает соблазн исследовать гидравлику, или. Усилие, необходимое для осаждения различных вариантов, от 3,5 до 9,0 тонн, шпильки, балансовой древесины. Работаем с обоими тракторами, 685 и 1466 case IH на Mother Earth News! • предохранительная цепь. Самодельные чертежи арок из бревен могут пригодиться, осторожно с натянутым тросом, тросом и … Для питания самодельной лесозаготовительной лебедки любого типа для этой установки 5-сильный двигатель для растягивающего усилия. ствол поставляет мощность любого вида на это…. Лесозаготовительная и эффективная лесозаготовительная лебедка / трелевочная лебедка установлена ​​на валке!
Коробка Paleta Payaso, Мелководные водометные лодки, Курс психического здоровья Nfhs, Twin Sitters Netflix, В сочетании с полной книгой Alpha Twins, Джои Калистри Зарплата, Как отменить профессиональную запись Aacomas,

Самодельная лебедка упрощает катание на санях

Катание на санях может быть большим удовольствием, но тащить сани, камеру или сани обратно в гору … ну, это не часть удовольствия.Да, это определенно хорошее упражнение, но не весело. В то время как остальные из нас просто спокойно смиряются с долгим восхождением обратно, Джош Смит из Пенсильвании сделал что-то с этим – он построил свою собственную лебедку для буксировки саней и гонщиков.

Эта штуковина весом почти 200 фунтов (90,7 кг) оснащена 8-сильным двигателем Techumseh Power Sport с бесступенчатой ​​трансмиссией, тремя валами и пятью скоростями, которые можно выбирать между переключателем сцепления горного велосипеда. Он имеет передаточное число 30: 1-4.5: 1, что позволяет буксировать трех взрослых людей вверх по склону под углом 30 градусов с плавной медленной скоростью или «довольно неровной высокой скоростью».

Самодельная лебедка для буксировки санок (Фото: Джош Смит)

Лебедка включает в себя трос длиной 2100 футов (640 метров), который весит более 70 фунтов (31,75 кг), который соединен встык, образуя петлю длиной 1050 футов (320 метров). Эта петля проходит через машину на вершине холма, затем спускается вниз, где сани могут зацепиться за нее после пробежек.По словам Смита, подъем на холм, на который обычно требуется не менее 35 минут, с его лебедкой занимает всего 5 минут.

Устройство хоть и получилось, но работа над ним продолжается. «Запланированные улучшения включают в себя слой краски, дополнительные аварийные выключатели (в настоящее время три) и лучший способ крепления к веревке», – сказал Смит Gizmag. «Экстремальное передаточное число было необходимо для тяжелых нагрузок и крутых подъемов, но полученный в результате диапазон максимальной мощности теперь имеет интересный потенциал для других спортивных приложений, которые мы намереваемся протестировать.”

Via Red Ferret

Лебедка для снегохода

Build A Hand Crank Winch

Если вы похожи на меня, то у вас есть большой контейнер с переработанными материалами и крутыми предметами, от которых вы не можете избавиться! Именно так мы создали ручную лебедку . Использование переработанных предметов для проектов STEM – отличный способ повторно использовать и перепрофилировать обычные предметы, которые вы обычно перерабатываете или выбрасываете.Эта простая машина для детей – это увлекательное занятие STEM, которое можно попробовать!

КАК СОЗДАТЬ РУЧНУЮ ЛЕБЕДКУ!

ПРОСТЫЕ МАШИНЫ ДЛЯ ДЕТЕЙ

Создание простых машин вместе с детьми – отличный способ показать им, как все устроено! Наша лебедка – это действительно легкая STEM-деятельность с большой отдачей.

Использование переработанных предметов для создания крутых вещей позволяет ВСЕМ детям сделать потрясающие задания по STEM! Кроме того, любая деятельность с использованием переработанных материалов полезна для окружающей среды!

Ищете удобные для печати задания и недорогие решения проблем?

Мы вам поможем…

Щелкните ниже, чтобы получить быстрые и легкие задания по STEM.

КАК СДЕЛАТЬ ЛЕБЕДКУ

ВАМ НУЖНО:

• Картонные тубы
• Золотник {может быть дополнительным, см. Ниже}
• Соломинка или карандаш
• Строка
• Лента, ножницы
• Маленькая корзина {объект, прикрепляемый к веревке}

КАК ПОСТРОИТЬ РУЧНУЮ ЛЕБЕДКУ

Вот схематическое изображение четырех основных этапов создания этой простой машины с лебедкой. Я опишу шаги под картинкой.

ШАГ 1

Приклейте 2 картонных тубуса к твердой поверхности. Используйте соломинку в качестве ориентира, чтобы определить, как далеко они должны быть расположены друг от друга.

ШАГ 2

Сделайте 2 надреза в верхней части каждой картонной трубки, достаточно большой от соломки или карандаша, чтобы они могли отдыхать и вращаться.

ШАГ 3

Положите катушку на соломинку или карандаш. Теперь, если у вас нет катушки, вы можете просто прикрепить веревку к соломке или карандашу с помощью куска ленты.У вас еще есть ручная лебедка! Если вы все же используете катушку, обязательно закрепите ее лентой на соломке или карандаше. Что делать, если вы его не обезопасите? Катушка просто вращается вокруг соломки, и веревка не заканчивается! Мы узнали эту концепцию и с нашим автомобилем на резиновой ленте!

Если вы используете соломинку, вы можете даже продеть в нее другую соломинку и использовать изогнутую часть, чтобы сделать ручку!

ШАГ 4

Прикрепите веревку или веревку к катушке с помощью куска ленты (или непосредственно к соломе, если у вас нет катушки) и привяжите корзину или предмет к нижней части веревки.

Ищете удобные для печати задания и недорогие решения проблем?

Мы вам поможем…

Щелкните ниже, чтобы получить быстрые и легкие задания по STEM.

Идите вперед и проверьте свою простую машину с ручной лебедкой. Что с ним можно подтянуть? Как вы думаете, это облегчает подъем тяжестей? Еще одна отличная идея – протестировать простую машину со шкивом!

Простая машина, такая как эта лебедка, используется для подъема и опускания груза.Пример лебедки, которую довольно легко сфотографировать, – это ведро в колодце!

Он решил самостоятельно набросать эскиз своей простой машины.

Строить простые машины вместе с детьми – это очень весело и дает им прекрасную возможность устранять неполадки и находить творческие решения. Совершите набег на мусорную корзину, чтобы сделать свои простые машины в этом году. Строительные машины также представляют собой потрясающую задачу STEM для самых разных возрастных групп.

ПРОСТЫЕ МАШИНЫ ДЛЯ ДЕТЕЙ: СОЗДАЙТЕ РУЧНУЮ ЛЕБЕДКУ!

Получите комплект прямо сейчас в нашем МАГАЗИНЕ!

Щелкните изображение ниже или ссылку, чтобы увидеть больше интересных проектов STEM для детей.

.
