Металлоискатель КВАЗАР (quasar) своими руками – Мир искателей
Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.
Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с опытом в изготовлении металлоискателей.
В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.
Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя
Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.
Рабочий экран металлоискателя QUASAR выглядит следующим образом:
Шкала дискриминации металлоискателя QUASAR разделена следующим образом:
Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:
- SW1 «Up / Barrier+ / Autotune»
- SW2 «Enter / OK / Ground balance»
- SW3 «Right (+) / PinPointer»
- SW4 «Left (-) / Backlight»
- SW5 «Menu / Esc»
- SW6 «Down / Barrier- / Autotune»
Прошивка для металлоискателя Квазар Версия 1.
Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:
Изготовление катушки для металлоискателя КВАЗАР
Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.
Ниже приведена схема подключения такой катушки к металлоискателю Квазар
Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар
Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар
Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т.
д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.
Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!
При написании, использовались материалы с сайта автора — http://fandy.ucoz.org/
Все вопросы по металлоискателю Квазар можно задать в комментариях к этой статье. А также написать свой отзыв, пожелание и предложение по дополнению этого материала.
Металлоискатель Шанс своими руками – Мир искателей
Представляю вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС.
Этот металлоискатель разработал Андрей Федоров, и выложил в открытый доступ его схему, прошивку для микроконтроллера, а также другие данные необходимые для сборки металлоискателя шанс своими руками.
По сравнению с другими металлоискателями с дискриминацией металлов, ШАНС имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.
Собранный металлоискатель ШАНС с катушкой диаметром 25 см, будит иметь следующие поисковые характеристики: кольцо обручальное – 18 см, каску – 40-45 см. Максимальная глубина поиска 1 метр. Селекция и дискриминация металлов.
А также схема кнопок управления металлоискателем
Схема данного металлоискателя, имеет средний уровень сложности. Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор.
Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП. Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто.
В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.
Сборка металлоискателя ШАНС своими руками.
Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex. Рисунок печатной платы и описание сборки металлоискателя ШАНС Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»
Собранная плата металлоискателя шанс
После изготовления и спайки платы, необходимо прошить микроконтроллер.
Последняя версия прошивки 1.2.1.
В конце статьи можно будит скачать архив со всеми версиями прошивок.
Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.
После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.
А вот так выглядит уже собранный блок:
Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью. Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:
Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.

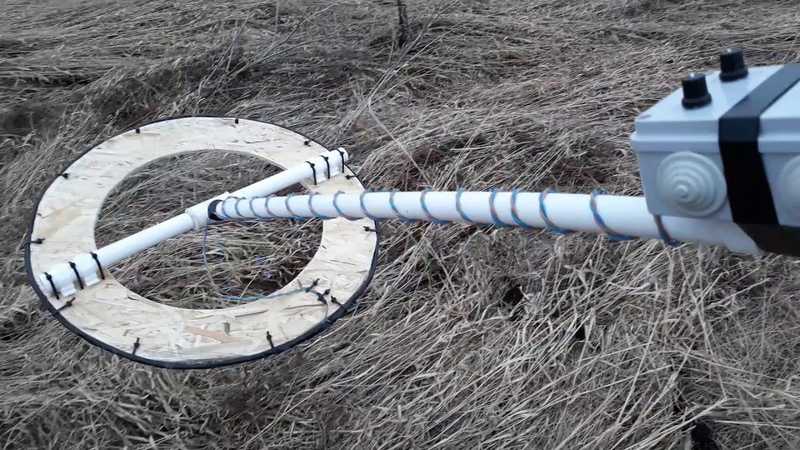

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу.
Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.
Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»
Все вопросы по металлоискателю Шанс можно задать в комментариях к этой статье.
Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance.htm
Все версии прошивок для металлоискателя ШАНС — Прошивки
Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex
Много отзывов о работе металлоискателя ШАНС
можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246Как сделать металлоискатель
Перейти к основному содержанию
Как сделать металлоискатель
ПоискПоиск
org/Person”> Джек ДайсонМеханизм
Эта статья взята из декабрьского Выпуск журнала Wired за 2011 год. Будьте первым, кто прочитает статьи Wired в печатном виде до того, как они будут опубликованы в Интернете, и получите массу дополнительного контента, подписавшись онлайн .
Профессиональные металлодетекторы просты, но для их изготовления требуется немного усилий. Но вы можете собрать урезанный ручной детектор, используя калькулятор, AM/FM-радио и малярную ленту.
Настройтесь на
Включите радио AM или AM/FM и установите частоту как можно дальше вправо, а затем увеличьте громкость, чтобы все, что вы слышите, было статичным.
Передвигаться
Включите калькулятор и положите его спиной к спине с радио.
Перемещайте его, пока не услышите ноту статического изменения на более постоянный тон.
Склеить скотчем
Держите калькулятор и радио в одном месте, скрепите их скотчем. если вы хотите быть вспышкой, вы можете разместить их в чем-то вроде футляра для компакт-дисков.
Включить
Теперь он готов к использованию. При включенном калькуляторе и радио — и увеличении громкости — ваш детектор должен подавать звуковой сигнал, когда он приближается к металлу любого типа.
Слушайте
Чем ближе вы подходите, тем быстрее он издает звуковой сигнал. это печатная плата калькулятора посылает сигнал, который отражается от металла и улавливается радио.
Самые популярные
TopeShow Tomagazedecember 2011 Выпуск
Больше от Wired UKScience
Этот анализ крови нацеленные 50 видов рака
Grail’s Galleri стремятся проверить на многие другие типы опухоли, чем ранее возможным. Проводятся масштабные клинические испытания.
Уилл Бедингфилд
Наука
В выращенных в лаборатории гамбургерах есть секретный ингредиент: растения
Первый бургер из культивированной говядины, который вы съедите, вероятно, будет содержать лишь небольшое количество животных клеток и много зелени.
Мэтт Рейнольдс
Gear
У Rolex есть часы Emoji. Да Действительно
Цветные бриллианты, выращенные в лаборатории, 3D-печать и титан, которым можно потрясти, отмечают дикие релизы Watches & Wonders 2023.
Тим Барбер
Наука
a Mess
Существует мало доказательств того, насколько необходимы или полезны многие общепринятые нормы психоделической терапии, а некоторые могут даже навредить пациентам.
org/Person”> Автор: Грейс БраунКультура
Миссис Дэвис Правильно понимает ИИ — потому что это комедия
Новый сериал Дэймона Линделофа «Пикок» рассказывает о монахине, не приемлющей технологии, в поисках Святого Грааля. И это самое смешное в этом.
By Marah Eakin
Сделай сам металлоискатель (Au,Ag,Fe) в App Store
Скриншоты iPhone
Описание
Приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников телефона. Схемы самодельных металлоискателей ОЧЕНЬ ПРОСТЫЕ и их может сделать любой, даже тот, кто никогда не держал в руках паяльник. Металлоискатели могут обнаруживать черные и цветные металлы (включая золото и серебро) и способны различать их (с дискриминацией). Положительное число означает, что это черный металл, а отрицательное число означает цветной.
Цифры, отображаемые на экране, НЕ являются «ID цели» или VDI, как на металлодетекторах известных марок. Первая схема (БЕЗ ЧИПА) называется “Очень простой” металлоискатель (МД1), а вторая – “Чувствительный” металлоискатель (МД2).
“ОЧЕНЬ ПРОСТОЙ” МЕТАЛЛОИСКАТЕЛЬ – ЭТО, ВОЗМОЖНО, САМАЯ ПРОСТАЯ СХЕМА НАСТОЯЩЕГО, РАБОТАЮЩЕГО МЕТАЛЛОИСКАТЕЛЯ, ПОТОМУ ЧТО ОН СОСТОИТ ТОЛЬКО ИЗ LC-КОНТУРА И ДВУХ РЕЗИСТОРОВ, ЕСЛИ НЕ СЧИТАТЬ В IPHONE :).
Основной частью устройства является LC-контур. Стабильность его параметров очень важна. Они постоянно колеблются при малейших изменениях температуры. Причем индуктивность изменяется при малейших изменениях геометрии катушки индуктивности. Эти изменения постоянно корректируются приложением. Параметры внутренних цепей iPhone и переходника для наушников также могут колебаться, но они стабилизируются примерно через 2-3 минуты после включения сигнала (поэтому металлоискатель во время поиска должен работать непрерывно).
Диапазон частот 3-14 кГц.
Частоту можно подобрать, выбрав емкость конденсатора в LC-контуре. После изменения емкости или индуктивности, при первом запуске или при изменении температуры воздуха (например, при выходе на улицу) нужно включить поиск резонансной частоты.
Поиск с помощью металлоискателя не так прост, как может показаться, и иногда может быть смертельным. Поэтому необходимо изучать эту тему на специализированных сайтах. Обязательно проведите несколько экспериментов с монетой, положенной на землю.
БЕСПЛАТНЫЕ ВЕРСИИ МЕТАЛЛОИСКАТЕЛЕЙ ОГРАНИЧЕНЫ ПОРОГОМ ЗВУКОВОГО СИГНАЛА И СВЕТОВОЙ ИНДИКАТОРОМ. ЭТО ОЗНАЧАЕТ, ЧТО МЕТАЛЛ МОЖНО ОБНАРУЖИТЬ ПО ЦИФРАМ (РАЗМЕР ШРИФТА КОТОРЫХ УМЕНЬШЕН) НА ЭКРАНЕ IPHONE, НО ЕГО НЕ СЛЫШАТЬ ИЛИ УВИДЕТЬ ПЕРИФЕРИЧЕСКИМ ЗРЕНИЕМ, ЕСЛИ НЕ СМОТРЯ ПРЯМО НА ЭКРАН.
Металлоискатель «Очень простой» (БЕЗ ЧИПА):
• Монета: 4 дюйма (10 см)
• Маленькая лопата: 6 1/2 дюйма (16 см)
• Различение металлов
Металлоискатель “Sensitive”:
• Монета: 6 1/2 дюйма (16 см)
• Маленькая лопата: 9 дюймов (23 см)
• Различение металлов
000Z” aria-label=”December 21, 2022″> 21.12.2022 Версия 1.2.6
• Адаптация для iPhone 14 Pro.
Рейтинги и обзоры
24 Оценки
Разработчик Дмитрий Харуцкий указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.
Данные, не связанные с вами
Могут быть собраны следующие данные, но они не связаны с вашей личностью:
Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше
Информация
- Продавец
- Дмитрий Харуцкий
- Размер
