Наждак из стиральной машины своими руками | Своими руками

На базе двигателя от стиральной машинки смастерил для мастерской небольшой наждак. Шлифую на нем мелкие деревянные детали и затачиваю инструмент — лезвия рубанков, стамесок и ножей.

Размеры подбираются индивидуально. все зависит от габаритов двигателя и места, где будет стоять наждак.

1. Из многослойной фанеры толщиной 18 мм изготовил станину подходящего размера. Вырезал две одинаковые прямоугольные заготовки и соединил их вместе саморезами (фото 1).

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

2. Собрал подставку-основание для двигателя. Вырезал четыре прямоугольные заготовки из многослойной фанеры, склеил их по две и разместил получившиеся блоки один на один на краю станины. Сверху установил двигатель, наметил места под крепежные болты (фото 2)

З. По меткам в блоках просверлил отверстия. в один вставил длинные болты. Перевернул его и саморезами прикрутил к основанию (фото 3) Сверху нанизал второй блок, на торчащие шпильки установил двигатель и закрепил его гайками (фото 4)

4. Из той же фанеры вырезал диск. Выполнил на нем разметку под шкив и просверлил отверстия для крепления последнего (фото 5) В шкиве просверлил отверстия такие же, как в диске, прикрутил его винтами к последнему (фото 6) Через шкив зафиксировал диск на валу двигателя.

5. Из металлического уголка 40×40 мм изготовил две направляющих для стола, закрепил их саморезами по краям станины (фото 7)

6. Из многослойной фанеры вырезал столешницу с пазом чуть больше диаметра диска, а также собрал основу под нее. Примерил детали на станине вплотную к диску (фотов)

7. Столешницей буду регулировать угол наклона относительно станины. Для этого из листовой стали толщиной 2, 5 мм вырезал болгаркой два кронштейна. Выпилил в них пазы и прикрутил к кромкам столешницы по бокам (фото 9)

8. В стенках основы стола просверлил два отверстия — одно на уровне паза кронштейнов столешницы, второе на уровне паза направляющих на станине. Запрессовал в них резьбовые шпильки.

9. Установил на станину основу со столешницей и закрепил барашковыми гайками (фото 10) Можно будет регулировать расстояние стола от диска по направляющим на станине, и угол наклона столешницы через кронштейны.

B подставку вмонтировал тумблер пуска двигателя (фото 11) Предварительно к нему подсоединил провода от контактов двигателя, а от него вывел провода и подсоединил к ним вилку. На диск приклеил суперклеем полоски ленты-липучки для фиксации шлифовальных кругов.

Ссылка по теме: Мини-наждак из винчестера (HDD) своими руками

Как сделать наждак из двигателя от стиральной машины

Watch this video on YouTube

Наждак из двигателя от стиральной машины, точильный станок (точило) своими руками Как сделать наждак

Watch this video on YouTube

Наждак из двигателя от стиральной машинки автомат с регулировкой оборотов без потери мощности

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

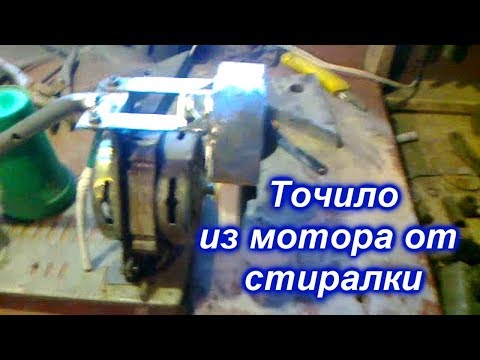

Точило из двигателя от стиральной машины

Универсальное и очень доступное точило из подручных материалов. Если у вас сломалась стиральная машинка, то не стоит её сразу выкидывать. В ней много полезных вещей, из которых можно сделать что-нибудь полезное, что пригодиться в хозяйстве. К примеру, точило, о котором пойдет речь, я сделаю из двигателя от старой стиральной машинки. А точило в мастерской вещица весьма нужная и полезная.

Материалы и инструмент

Для изготовления, на понадобятся:
Инструменты:

Дрель.
Болгарка.
Ручные инструменты.
Сварочный аппарат. и т.д.

Материалы:

Двигатель.
Металлическая полоса.
Дощечка (основа).
Корпус (под электронику).
Крепежи (болты, гайки и т. д.).

Изготовление точила своими руками

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.

На концах будущего крепежа просверливаем два отверстия.

На самой дощечке сверлим два отверстия под саму скобу.

Отрезок ДВП будет служить в качестве прокладки под двигатель, для гашения вибрации.

Устанавливаем двигатель.

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.

Устанавливаем выключатель.

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему (в интернете полно).

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.

В корпусе делаем четыре отверстия под шурупы.

И под небольшим углом закручиваем.

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.

Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.

При помощи сварки прихватываем шайбу, и крепление почти готово.

Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.

Устанавливаем абразив.

Затем вторую шайбу.

Маленькую шайбу.

Контр-шайбу.

И затягиваем гайкой на 13.

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.

Отрезаем.

Примеряем.

И устанавливаем.

Точило я буду крепить к столу на два болта.

Перед покраской зачищаем поверхности.

И красим.

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т. д.

Наждак двигателя своими руками от стиральной машины

Сломалась стиральная машина и не подлежит ремонту, что с ней можно сделать? Вопрос вполне резонный, если на запчасти не продать, а выбросить жалко, то можно попробовать сконструировать из его частей полезную вещь. В этой статье мы решили рассказать о том, как можно сделать из двигателя стиральной машины домашний наждак своими руками.

Наждачное приспособление и его назначение

Наждак – вещь полезная в хозяйстве. Им очень удобно точить металлические ножи, ножницы, сверла, лопаты и другие инструменты. В магазинах можно купить подобное устройство, их выбор велик. Однако цена может заставить отказаться от такого приобретения. Поэтому можно попробовать сделать наждак своими руками из двигателя от старой стиральной машины.

Для проведения таких работ нужно хорошо представлять, как делается наждак, из каких частей он состоит. Самый простой вариант наждака имеет:

;
;
пусковое устройство;
наждачный круг;
защитный кожух;
электрический кабель и вилка;
.

Из всех этих деталей потребуется приобрести качественный наждак. Все остальные детали можно сделать своими руками, об этом пойдет речь далее.

Фланец шлифовальный

Для установки наждачного круга на втулку двигателя от стиральной машины необходим фланец, так как диаметр вала обычно не совпадает с диаметром камня. Если нет подходящего по диаметру заводского фланца, то делаем своими руками. Берем кусок металлической трубы, диаметр которой такой, чтобы труба легко и плотно нажималась на вал двигателя; обычно подходит труба диаметром 32 мм. Длина стальной трубы не должна превышать 150-200 мм, этого будет достаточно, чтобы закрепить на ней наждачный круг.

Итак, на одном конце трубы с помощью метчика делаем резьбу длиной примерно в два раза больше толщины круга. После этого второй конец трубы нужно хорошо нагреть, например паяльной лампой, и надеть на вал. Закрепить самодельный фланец можно сваркой, если есть возможность, или болтом, просверлив для этого фланец и вал насквозь.

Важно! Резьба на фланце должна быть противоположной относительно вращения вала двигателя от стиральной машины, чтобы наждачная шайба не слетала при вращении. Если резьба нарезана неправильно, то на асинхронном двигателе придется изменить ход вращения вала.

Переходная деталь от двигателя к наждачному кругу готова, теперь накручиваем на резьбу гайку, затем шайбу. После шайбы надеваем шлифовальный круг, который фиксируем шайбой и гайкой. Хорошо затяните гайки, для прочности можно накрутить на конец еще одну контргайку.

Подключаем двигатель

Для самостоятельной сборки наждака мастер рекомендует брать двигатели от стиральных машин советских времен типа Волги, Оки или Вятки. Это объясняется тем, что двигатели на них мощные. В целом двигателя мощностью около 200 Вт хватает на 1000-1500 об/мин, хотя двигатель мощностью 400 Вт на 3000 об/мин можно использовать и для изготовления наждака своими руками. Но при этом наждачный камень должен быть очень прочным, иначе на таких скоростях он разрушится.

Очень важным этапом изготовления наждака является подключение двигателя к электрической сети. Для этого потребуется электрический провод и вилка. Подключение двигателя от стиральной машины автомат и двигатель от советской стиральной машины немного отличается. В двигателе от автомата из шести проводов потребуется всего 2 провода, идущие на щетки двигателя и 2 провода от статора. Оставшиеся 2 провода это провода тахометра.

Чтобы найти эти провода, нужно взять мультиметр. Замерив сопротивление проводов, находим провода тахометра, их сопротивление около 70 Ом и убираем в сторону. Сопротивление остальных проводов определяют попарно. Теперь один провод статора подключаем к проводу от щеток, изолируя соединение изолентой. Оставшиеся два провода подключаются к электропроводу с вилкой на конце.

Важно! Конденсатор для такого двигателя не требуется; он начнет вращаться сразу после включения в розетку.

Для подключения двигателя от советской стиральной машины нужно определить из 4-х проводов какие рабочие и какие пусковые:

Берем мультиметр и прикладываем щуп к одному проводу, второй щуп прикладываем поочередно к остальные провода, как только пара будет найдена, убираем провода в сторону.
Затем измеряем сопротивление второй пары проводов.
Выбираем рабочую обмотку, в данном случае – это та пара проводов, сопротивление которой оказалось меньше.

Теперь подключаем провода рабочей обмотки напрямую к электропроводу с вилкой. Можно так и оставить, но тогда для запуска двигателя нужно покрутить рукой наждачный круг и он начнет вращаться. В качестве пускового устройства можно использовать кнопку для звонка. Как подключить его в цепь своими руками? Необходимо подключить один провод кнопки к рабочей обмотке через клемму, а второй к пусковой. На схеме справа показано, как подключить самодельный наждак от двигателя через кнопку, где SB — кнопка, OB — рабочая обмотка, SW — пусковая обмотка.

Внимание! Конденсатор в качестве пускового устройства использовать нельзя, это приведет к сгоранию обмотки.

При работе с электрикой своими руками будьте осторожны. Если сомневаетесь в своих возможностях, обратитесь к тому, кто «разговаривает» с вами мультиметром и понимает, как правильно подключить самодельный наждак к сети.

Также вы можете найти видеоинструкцию по подключению двигателя в интернете или посмотреть это видео.

Делаем монтаж

Завершающим этапом изготовления наждака является его закрепление на ровной поверхности, например, на верстаке или столярном столе. Эмери можно прикрутить к старому устойчивому табурету. На корпусе мотора от стиральной машины есть крепления с отверстиями. Непосредственно перед прикручиванием на поверхность стола или табуретки уложите металлический лист, который также необходимо закрепить.

В целях безопасности над наждачным диском можно закрепить дугу из металла, которая защитит от летящих частиц во время работы. Кроме того, Обязательно надевайте защитные очки при работе с наждаком.

Итак, сделать наждак из двигателя от стиральной машины своими руками не сложно, наберитесь терпения, внимательно читайте советы, смотрите видео. Помимо наждака, из двигателя и других частей машины можно сделать самодельный ветрогенератор, бетономешалка и другие полезные в хозяйстве предметы. Это описано в статье. Что сделать из старой стиральной машины.

Наждак из стиральной машины своими руками | Сделай сам

На основе двигателя от стиральной машины сделал небольшой наждак для мастерской. На нем точу мелкие деревянные детали и затачиваю инструмент – лезвия рубанков, стамесок и ножей.

Размеры подбираются индивидуально. все зависит от размера двигателя и места где будет стоять наждак.

1. Из фанеры толщиной 18 мм сделал станину подходящего размера. Вырезал две одинаковые прямоугольные заготовки и соединил их между собой саморезами (фото 1).

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

2. Подставка-основание для двигателя в сборе. Вырезал из фанеры четыре прямоугольные заготовки, склеил их попарно и расположил получившиеся блоки один на один на краю кровати.

Установил двигатель сверху, разметил места под болты крепления (фото 2)

Z. Просверлил отверстия по меткам в блоках. вставьте длинные болты в один. Перевернул и прикрутил к основанию саморезами (фото 3) Сверху нанизал второй блок, установил двигатель на выступающие шпильки и закрепил гайками (фото 4)

4. Из той же фанеры вырежьте диск. Сделал на нем разметку для шкива и просверлил отверстия для крепления последнего (фото 5) В шкиве просверлил отверстия такие же как и в диске, прикрутил его к последнему саморезами (фото 6) Через шкив закрепил диск на валу двигателя.

5. Изготовил две направляющие для стола из металлического уголка 40×40 мм, закрепил их саморезами по краям станины (фото 7)

6. Из многослойной фанеры вырезал столешницу с канавкой чуть больше диаметра диска, а также собрал для него основание. Примеряла детали на раму вплотную к диску (фото)

7. Столешница будет регулировать угол наклона относительно кровати. Для этого вырезал две скобы из листовой стали толщиной 2 мм. Пропилил в них пазы и прикрутил к краям столешницы по бокам (фото 5)

8. В стенках основания стола просверлил два отверстия – одно на уровне паза кронштейнов столешницы, второй на уровне паза направляющих на раме. Я вставил в них резьбовые шпильки.

9. Я установил основание со столешницей на раму и закрепил барашковыми гайками (фото 10). Регулировать расстояние стола от диска можно будет по направляющим на раме, а угол наклона столешницы через кронштейны.

Закрепил тумблер запуска двигателя на стенде (фото 11). Предварительно к нему подключил провода от контактов двигателя, а с него снял провода и подключил к ним штекер. Я приклеил полоски липучки на диск с помощью суперклея, чтобы зафиксировать шлифовальные круги.
