Самодельный нивелир: Нивелир своими руками: изготовление для разных целей

alexxlab | 16.02.2023 | 0 | Разное

Автоматический лазерный уровень (нивелир) своими руками из старого жесткого диска

Иногда во время ремонта мне бывает нужен лазерный уровень, но тратить весьма внушительную сумму на то, чем я буду пользоваться от случая к случаю я не собирался. Поэтому я решил, что самому сделать лазерный уровень не представляет никаких сложностей.

Для изготовления нивелира своими руками я использовал подручные средства и несколько инструментов. Свой уровень я решил установить на рамку, потому что хотел сделать максимально точный прибор. Для изготовления рамки я решил использовать корпус старого жесткого диска.

Шаг 1: Собираем рамку, первая ось

Сначала нужно разобрать жесткий диск на составляющие. Для этого я использовал биты для отвертки TORX Н6 и Н8.

Когда диск был разобран, я стал думать, как использовать двигательный узел привода в рамке своего прибора.

Первое, что привлекает внимание при взгляде на привод – резьбовые отверстия на широком барабане, к которым удобно будет крепить алюминиевый уголок.

На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода. В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте.

Шаг 2: Собираем рамку, вторая ось

Для построения второй оси я использовал крепления рычагов считывания и записи.

Сначала обрезаем болт до нужной длины, Шпиндель головки крепим на обрезанный болт, также добавляем пару гаек, в качестве разделителя и для дополнительного отведения тепла. Затем закрепляем вторую ось на алюминиевый уголок.

Теперь можно соединить первую и вторую оси.

Шаг 3: Собираем рамку, лазерный маятник

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Шаг 4: Устанавливаем лазер

Я установил старую лазерную указку.

Шаг 5: Делаем корпус

Корпус самодельного нивелира я изготовил из обрезка 3-х мм алюминиевой композитной панели, для стенок взял еще один старый жесткий диск.
Салазковой пилой пропиливаем 2-х мм каналы в композитной панели, чтобы можно было ее согнуть вокруг рамки и сформировать корпус.

Я решил добавить круглый спиртовой уровень, чтобы прибор выглядел внушительней. Также он пригодится, если уровень будет слишком далеко от отражающей поверхности.

Шаг 6: Делаем проводку

Для проводки я использовал провода от старых наушников, из-за их легкости, прочности и тонкости. Их вес не влияет на работу опорной рамки, нужно только оставить петлю для свободного хода.

Прежде чем паять провода, нужно зачистить на них изоляцию. Для этого нужно немного подержать проводки над пламенем зажигалки и когда изоляция начнет плавиться ее легко будет снять.

Шаг 7: Калибровка

Для настройки лазерного уровня на маятнике есть регулировочный болт и винт, они меняют угол наклона маятника, смещая центр тяжести. Расстояние больше 20 м даст большой угол наклона.
Для испытания своего уровня я сделал отметку на столбе в саду и визирную линию на столбе ворот с помощью водяного уровня.

Чтобы настроить лазерный уровень, я поднял его на линию отметки на воротном столбе и начал поворачивать, пока лазер не попал на столб в саду. Выстроить отметки в линию заняло какое-то время, отраженный сигнал лазера достаточно сильный.

Понемногу поворачивая регулировочный болт, я поднял лазер до уровня обеих меток. Лазер виден на расстоянии больше 20 м.

Снизу я прикрепил винт, чтобы иметь возможность устанавливать лазерный уровень, сделанный своими руками на треногу.

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

• 1 Как сделать уровень в домашних условиях: подготовка материалов
• 2 Самодельный лазерный уровень: инструкция по созданию
• 3 Инструкция: как сделать своими руками штатив для лазерного уровня
• 4 Лазерный нивелир своими руками: правильное использование

Как сделать уровень в домашних условиях: подготовка материалов

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ:

• Во время монтажа напольной и настенной плитки разных размеров;
• При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
• При оклейке обоев, как на стены, так и на потолок;
• Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

 по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно:

• Дешевая лазерная указка, продающаяся в любых детских магазинах;
• Небольшой отрезок пористой резины, желательно достаточно толстый;
• Обычный пузырьковый уровень небольшого размера;
• Отшлифованный деревянный брусок размером со спичечную коробку;
• Небольшую ровную палку, служащую опорой;
• Планку, соответствующей длине уровня;
• Небольшой кусок фанерного листа размером 10 на 10;
• Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
• Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90^о.
4. Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

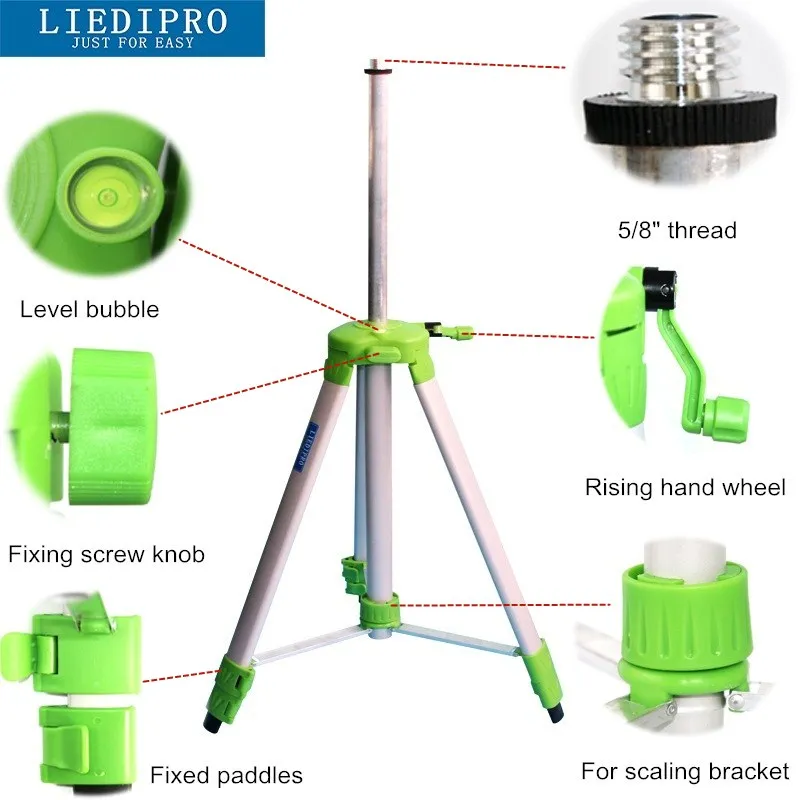

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

• Подготовить небольшую миску или ведро с водой;
• Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
• Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

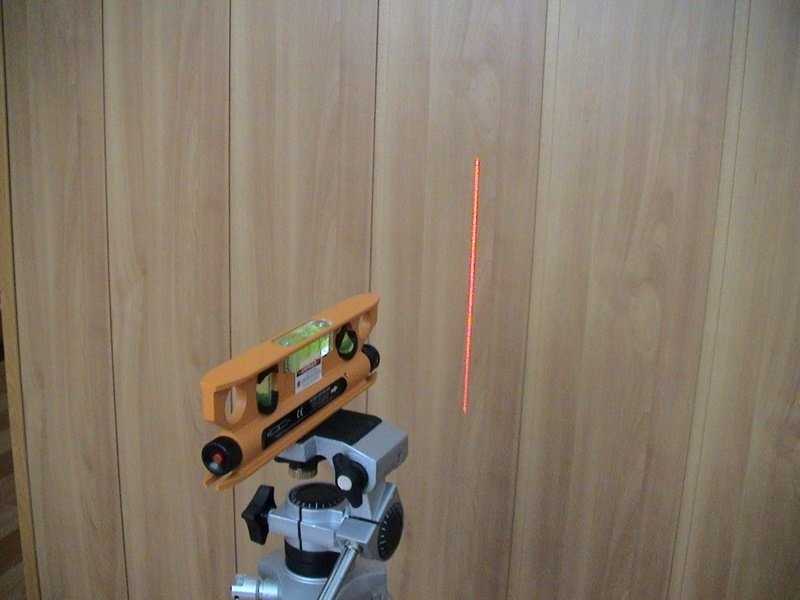

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир:

• Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
• Маленький уровень погрешности, являющийся несущественным недостатком;
• Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
• Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.
