Паяльник для микросхем своими руками

Доброго времени суток всем самоделкиным. Многие радиолюбители сталкиваются с такой проблемой, как припаивание мелких деталей, когда паяльник становиться большим по сравнению с размерами микросхем. Немногие знают, что эту проблему можно решить, сделав свой паяльник для микросхем. В этой статье я расскажу, как сделать этот чудопаяльник, который придется по душе каждому радиолюбителю.

В работе радиолюбителя приходится “дружить” с паяльником, но когда его размеры становятся неудобными нужно искать выход из этой проблемы. Проблема решается созданием паяльника для микросхем своими руками.

Для создания паяльника автор самоделки применяет довольно простые детали, в большинстве случаев они есть у каждого радиолюбителя.

А именно это:
•Резистор МЛТ (мощность его 0.5-2 Ватта), Сопротивление от 5 до 10 Ом.
•Отрезок двустороннего текстолита, размером 3*1 см.
•Кусочек стальной проволоки, приблизительно диаметром около 0.8 мм.
•Медная проволока, (снять ее можно, например, из блока питания компьютера), именно она будет служить жалом паяльника.

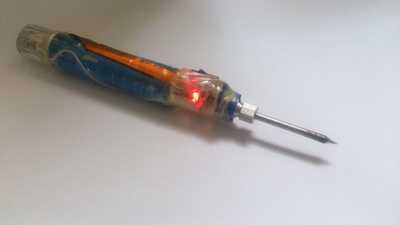

•Любая шариковая ручка, которая вам по душе, нужна для корпуса паяльника.

Приступаем к сборке, необходимо снять защитный лак и краску с резистора, для уменьшения времени возни с этим делом можно нагреть резистор.

Следующий шаг. Отрезаем один из контактов резистора, на его месте делаем отверстие мелким сверлом. После того, как отверстие готово видно что сам резистор дальше просверлен, именно советские резисторы сделаны так, в импортных такого отверстия нет. Другой конец резистора будет подключен к источнику питания и одновременно служить креплением на ручке.

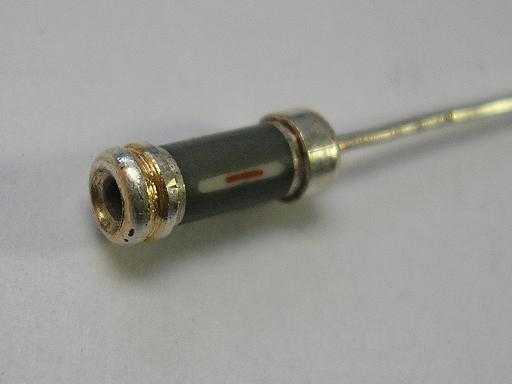

Далее нужно расширить отверстие резистора, в его начале сделать потай большим сверлом, чтобы жало не касалось стенок резистора, в это место будет припаян второй контакт к питанию.

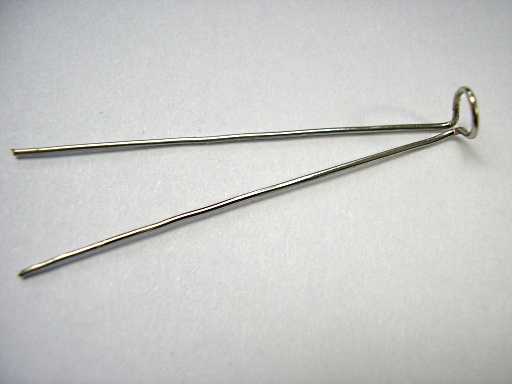

Этот контакт можно сделать, например, из железной проволоки, в данном случае автор самоделки применяет пружину, взятую из металлического штекера.

Он должен хорошо залуживаться, сделанное в его середине кольцо должно получиться немного меньше по диаметру резистора так, чтобы он резистор плотно одевался на кольцо.

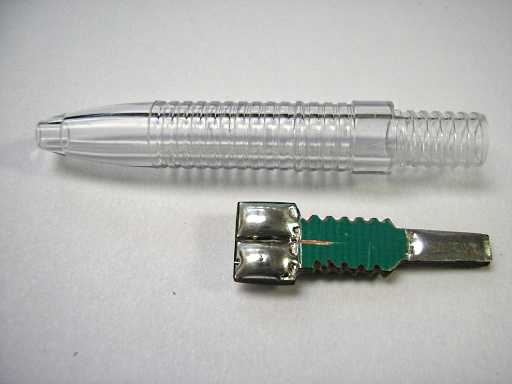

Делаем плату из текстолита, двустороннюю, передняя часть её широкая, с двумя контактами для нашей проволоки с кольцом, припаянная к резистору, средняя для закрепления в корпусе ручки и самая узкая, чтобы припаять провода питания.

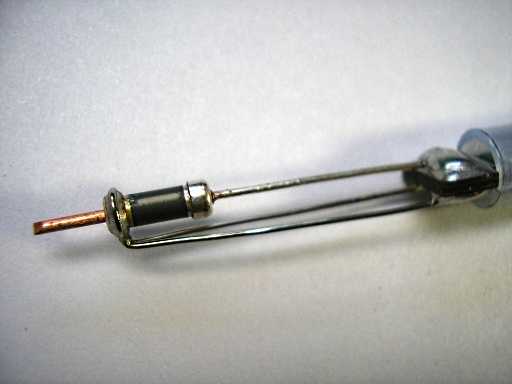

Приступим к сборке паяльника в одно целое. Сначала оденем проволоку с кольцом на резистор со стороны отверстия, предварительно залудив эти части, припаиваем их.

Припаиваем контакты для питания к нашей печатной плате.
Теперь нужно жало для паяльника, в этом поможет медная проволока перед ее установкой нужно в корпусе резистора поместить какой либо кусочек, например, той же керамики, чтобы жало не замыкало резистор с его вторым контактом.

Жало можно сделать любой формы, удобной для использования, нужно всего лишь изогнуть его так как нужно вам, для контактов микросхем побольше можно сплющить жало.

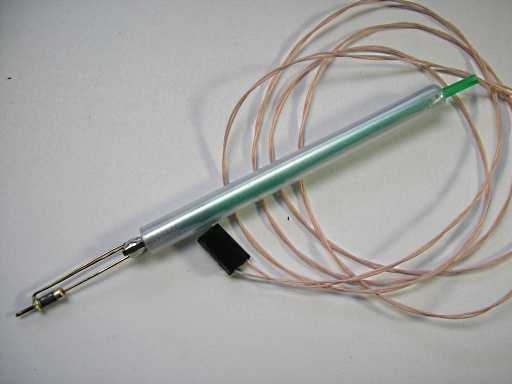

Паяльник почти готов, осталось закрутить корпус на плате и припаять провода к источнику питания, им может послужить любой 15 вольтовый блок с силой тока 1 Ампер. Пайка таким паяльником намного удобнее, чем большегабаритным, он удобно сидит в руке такое чувство, что пишешь ручкой, на самом же деле в руке паяльник, в его преимущества входят как мелкий размер жала и самого паяльника, так и его вес, по сравнению с обычным он легче примерно в три раза. Всем удачных самоделок и повторений, сделанных автором.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный паяльник на 220 В: материалы и принцип сборки

Можно ли из сподручных средств и материалов изготовить самодельный паяльник на 220 В своими руками? Согласитесь, не каждый готов выложить энную сумму денег, чтобы купить дорогостоящий прибор, необходимый для проведения несложных работ в бытовых условиях.  Для женщин паяльник это пустой звук, ровным счётом ничего не значащий, но для мужчины, у которого есть руки и желание в работе изготовленный паяльник своими руками 220 В станет незаменимой вещью в доме, где будут исправлены электроприборы, качественно будут работать электроинструменты и пр.

Самодельный паяльник на 220 В

Принципиальная схема устройства

Прибор не имеет сложных конструкций и технических деталей. Принципиальная схема достаточно понятная и вы можете без проблем  собрать мощный паяльник своими руками. Комплектационная часть прибора включает в себя:

• Стержень из медного материала.
• Металлический кожух.
• Трубка из металла.
• Нагревательный компонент.
• Изолирующая рукоятка.
• Вилка.
• Провод (электропитающий элемент).

Низковольтный паяльник

Что понадобится для изготовления самодельного паяльника на 220 Вольт?  Мы рекомендуем в целях электробезопасности изготовить низковольтный паяльник на 12-14 Вольт, хотя принцип сборки не отличается по принципиальным характеристикам. Для работы вам понадобятся следующие материалы, инструменты:

• Аккумуляторная батарея Li-Ion можно использовать старые аккумуляторные батареи от ноутбука или шуруповерта.
• Небольшой отрезок медного провода, желательно диаметром до 2 мм. Длина не более 6 см, этот отрезок понадобится нам в качестве намотки спирали.
• Трубки из термостойкого стекловолокна. Диаметр трубок предпочтительнее 3,8 мм и 1 мм.  Такая трубка предназначена в качестве кожуха под металлический корпус для нагревательного компонента. Как вариант, можно использовать изоляционный материал неработающего электрочайника.
• Проволока нихромовая, рекомендуется взять провод диаметром в 0,3 мм. Посмотрите материал в старых, вышедших из строя фена, предназначенного для сушки волос. Вот длину такой проволоки будем подбирать опытным путём, учитывая все основные конструкционные мощности устройства, в том числе аккумуляторной батарее, если вы ее планируете устанавливать на паяльнике вместо электрического провода.
• Небольшой отрезок от телескопической антенны диаметром в 4 мм, длина такой детали около 3 см.
• Для жала берём небольшой отрезок медной проволоки одножильного типа. Диаметр лучше всего взять из расчёта 3,8 мм.
• Провод, предназначенный для подключения источника питания к паяльнику.
• Для ручки подбираем деревянную или пластмассовую трубу с хорошими характеристиками Электроизоляция.

В принципе, это основой набор материалов, предназначенные для того, чтобы приступить к выполнению задачи как сделать паяльник своими руками.

Порядок действия при сборке

Теперь мы приступаем к ответственному моменту сборки:

• Изготавливаем нагревательный компонент для паяльника. Аккуратно наматываем на наш отрезок определённую длину нихромовой проволоки. Подбор длины осуществляется опытным путём, главное, нужно добиться наматывания спирали для того, чтобы мы могли обеспечить максимальную рабочую температуру в пределах 350-450 С.
• Берём тот же отрезок одножильного медного провода и аккуратно на него надеваем трубочку из термостойкого материала. Далее наматываем на трубку по спирали готовую длину отрезка спирали из нихромовой нити.
• Рассматриваем кончики спирали. На неё необходимо также навесить еще более тонкие трубочки. Всю готовую конструкцию помещаем внутрь более толстой готовой трубы.  Обязательно вынимаем медный провод, чтобы он был в свободном положении.
• Нагревательный компонент практически полностью готов. Теперь остаётся только вставить внутрь нашей медной трубки от заранее подготовленного отрезка от антенны. Всю готовую конструкцию помещаем в наше жало.  Для прочности и целостности конструкции жало необходимо закрепить саморезами.
• Теперь наш прибор практически готов. Остаётся только подсоединить к заранее подготовленным концам питающий шнур. Аккуратно вставляем всю конструкцию в заранее подготовленную ручку.

Важно! Помните, прежде чем решить задачу как собрать паяльник на 220 Вольт, между рабочей ручкой и компонентом отрезка от антенны необходимо поместить какой-нибудь негорючий и невоспламеняющийся материал, ЗМП в данном случае может стать отличным изолирующим компонентом для паяльника.

Этот вариант идеально подходит для тех, кто не желает тратиться на покупку материалов. Обратите внимание в вашем доме на ненужные детали, которые вполне подойдут для изготовления собственными силами электроинструмента для пайки деталей.

Паяльник из резистора: основные азы изготовления

Существует дополнительный способ изготовления прибора для пайки, это самодельный паяльник из резистора.  В качестве резистора используем детали серийного мощности типа ПЭ или аналоговой ПЭВ. Резисторы способны гасить режимы сопротивления, без которых невозможно обойтись в процессе эксплуатации. Можно также использовать резистор серии МЛТ-05. Такой резистор имеет приемлемое сопротивление в 5-10 Ом, необходимые для нашего паяльника.

Паяльник из резистора

Процесс работы по сборке имеет идентичные операции, как и для изготовления прибора, имеющий аккумуляторную батарею.  При помощи обычного медицинского скальпеля, а также тонкой наждачной бумаги, удаляем краску с резистора. После этого производим подключение резистора к нашему источнику питания.  Далее производим тщательную очистку одной из ноги резистора, второю ногу нам придётся использовать в качестве токоведущей части и крепёжного компонента. Далее, в том месте, где была удалена нога, проделываем небольшое отверстие диаметром в 1 мм. Этот процесс потребуется для установки жала в конструкцию паяльника.  Теперь необходимо при помощи электроинструмента раззенковать отверстие большего диаметра. Это необходимо для того, чтобы жало в процессе работы не соприкасалось с чашечкой. Берём надфиль и при помощи инструмента делаем дополнительный пропил, причём идеально круглой формы для осуществления элемента токовода на рабочую глубину на 2\3 от основной толщины.

Непосредственно токовод можно изготовить из специально подготовленной и хорошо лудящейся  пружинки, но при этом конструкционные колечки должны очень хорошо надеваться на конструкцию чашки. Теперь необходимо изготовить  плату. В качестве материала необходимо использовать текстолит.  Сама плата должна иметь широкую основу для осуществления припаивания непосредственной части токовода, а также для рассеивания тепла; средняя часть платы будет предназначена для ручки, за которую будем держать паяльник; самая узкая сторона платы предназначена для крепления проводов, а также конструкции кембрика.

Приступаем к сборке

На токовод одеваем предусмотренные колечки для чашечек, припаиваем к основной плате.  Крепим жало, но необходимо его заизолировать при помощи слюды или керамики, это необходимо для ограничения доступа тока.  В конце работы к плате припаиваем провода,  можно использовать из серии МГТФ,  В качестве детального источника обеспечения питания используем блоки из серии БП1А, 0-15В. Паяльник готов, можно приступать к работе.

Перед началом работы, рекомендуется протестировать прибор, и только после этого использовать по прямому назначению.

svarkaipayka.ru

Портативный самодельный USB паяльник

Удобный и компактный паяльник своими руками, работающий от USB. Быстро нагревается и остывает. Паяй где хочешь подключив power bank.

Сейчас в сети куча различных самодельных паяльников. Решил сделать что то среднее, простое в исполнении и взять лучшее из просмотренных мной самоделок.

Цель была сделать паяльник компактный, быстро нагревающийся, легкий и главное портативный.
От встроенного аккумулятора решил отказаться для уменьшения веса и удобства работы. Провод не мешает. Можно прикрутить лампочку для подсветки рабочей области с отдельной кнопкой.

Для самоделки нам понадобится:

1. Деревянный брусок (я взял 7см х 1,5см х 1,5см)
2. Медная проволока диаметром 1мм и длиной 9см (можно и длиннее)
3. Нихромовая проволока длиной 7см (брал из старого паяльника)
4. Болт или саморез с плоской шлякпой (можно шайбочку подложить)
5. Выключатель
6. 2 тонких проводка(я взял из витой пары)
7. USB штекер с проводом необходимой вам длины
8. Изолента, термоусадка и супер клей
9. Стекловолокно

Из инструментов:
1. Паяльник
2. Плоскогубцы
3. Отвертка под болт или саморез

Шаг 1.

Первым делом надо подготовить брусок. Подогнать по длине так, чтобы удобно было держать, сточить углы.

Шаг 2.
Берем медную проволоку с диаметром 1мм от 9см до 12см в длину и сгибаем плоскогубцами на одном конце кольцо, чтобы пролез болт или саморез.

Шаг 3.
Берем нихромовую проволоку длиной 7см и наматываем по спирали (по плотнее, но чтобы не соприкасалась между собой) на прямой конец медной проволоки, оставив рабочее место для пайки.

Внимание! Не забудьте изолировать медный прут от нихромовой проволоки стекловолокном:

Шаг 4.
Далее прикручиваем медную проволоку к бруску болтом или саморезом.

Шаг 5.
Прикручиваем два медных проводка к нихромовой проволоке как показано на фото.

Шаг 6.
Приклеиваем выключатель к бруску, припаиваем проводки к выключателю и обматываем нижнюю часть бруска изолентой, чтобы зафиксировать провода.

Шаг 7.
Далее берем USB штекер с проводом и соединяем с проводами. Полярность не имеет значения. Не забываем изолировать провода друг от друга перед термоусадкой места соединения проводов.

Шаг 8.
Приматываем изолентой провод к бруску и на этом все.

Приступаем к тесту паяльника.

Я взял блок питания 5В 2А, но достаточно силы тока и 1А. Нагревается до рабочего состояния за 20 – 30 секунд. Залудить провод не составило труда. Мелкие детали паяет хорошо. Большие элементы, где много олова, не потянет. А если и потянет, то долго греть придется)

Видеозапись пошаговой сборки и работы устройства для ознакомления.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать паяльник своими руками в домашних условиях

В сети гуляет множество методов создания паяльника в домашних условиях из подручных материалов. Этот важный и незаменимый прибор можно приобрести в магазине в достаточно разной комплектации, но блогеры и ютуберы подхватили этот выдуманный «челендж» по созданию орудия труда домашнего электрика своими руками.

Мы не будем оставаться в стороне и выложим свое виденье решения данной проблемы.

Большинство приборов требуют от создателя глубоких знаний радиотехники, но самодельный паяльник может сделать даже новичок. Потому в данной статье мы поговорим, как сделать паяльник без особых знаний, сложно доступных материалов, но при наличии огромного желания. Инструкции будут расположены от простейшей к более сложной, но не будем тянуть и приступим.

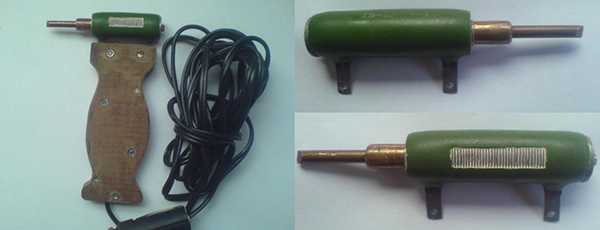

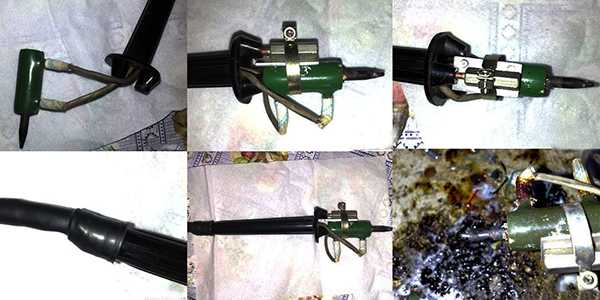

Резистор

Самая простая техника решения задачи по изготовлению паяльника подразумевает использование резистора. Готовое устройство будет работать с напряжением 6-24 Вольт.

Материалы необходимые для использования данного метода следующие:

• текстолитовая пластина для ручки;
• резистор, сопротивление которого 20 Ом, а мощность 7 Ватт;
• два проводка разного сечения. Тот, что толще, должен строго совпадать с внутренним диаметром резистора, а вот тот, что тоньше лучше выбрать с максимально маленьким диаметром, для удобства последующей пайки;

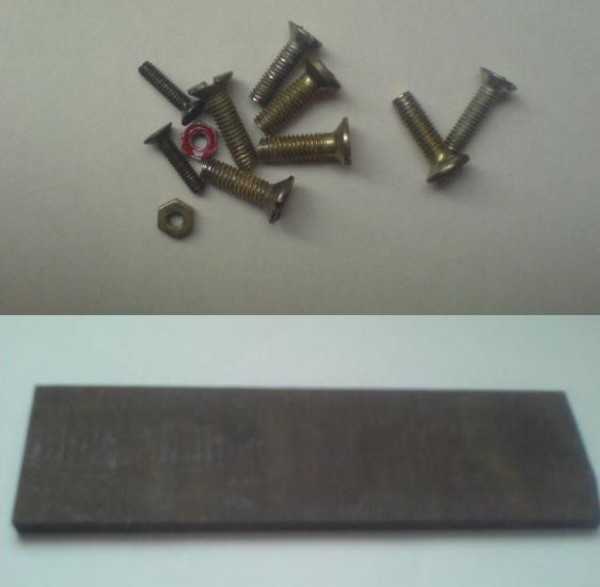

• колечко пружинки, шайба и винт – их мы используем в качестве фиксатора.

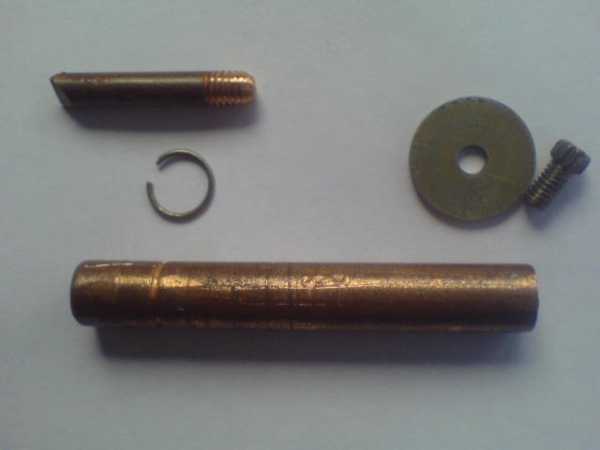

Итак, алгоритм самостоятельного изготовления паяльника с использованием резистора следующий:

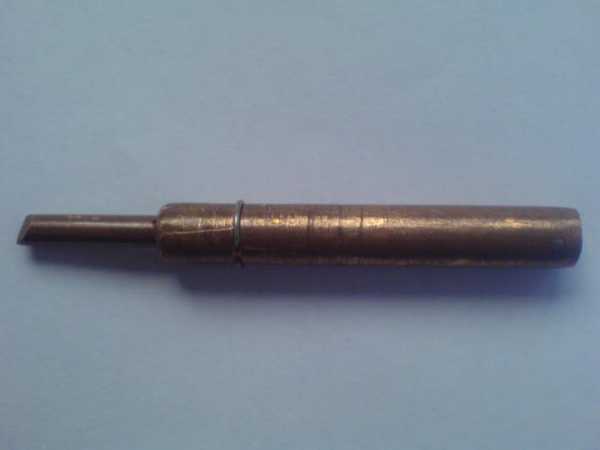

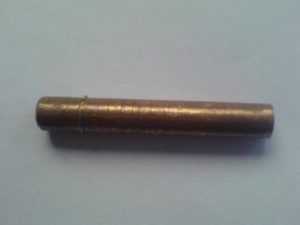

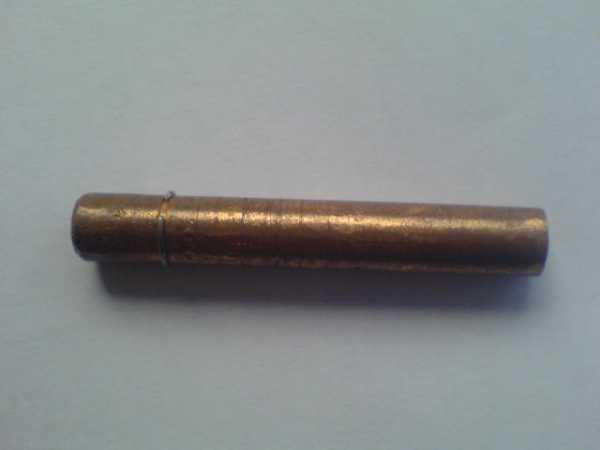

1. В одном из концов толстого прута сверлим отверстие и нарезаем резьбу под винтик, дополнительно стачиваем ложбинку для фиксатора (по глубине колечка от пружинки).

2. В торце второй стороны медного прута сверлим отверстие под тонкий проводок, который будет выступать в роли жала.

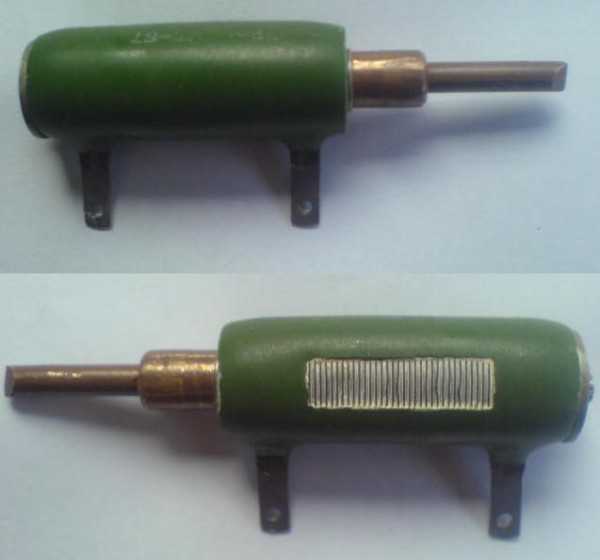

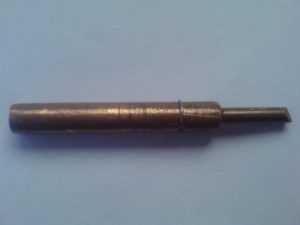

3. Собираем все подготовленные элементы вместе: устанавливаем винт и фиксатор, вставляем импровизированное жало в торец прута.

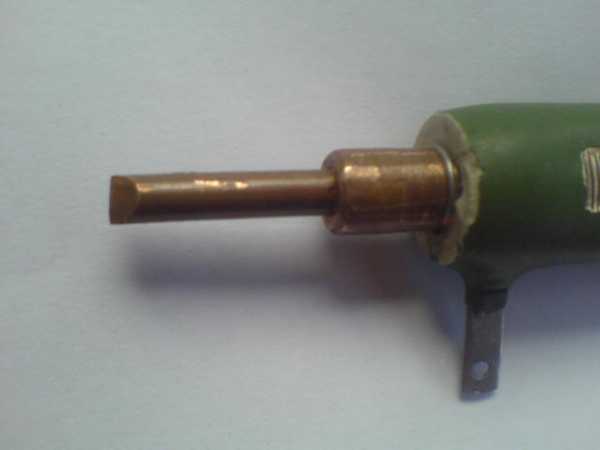

4. Надеваем резистор и фиксируем его винтиком.

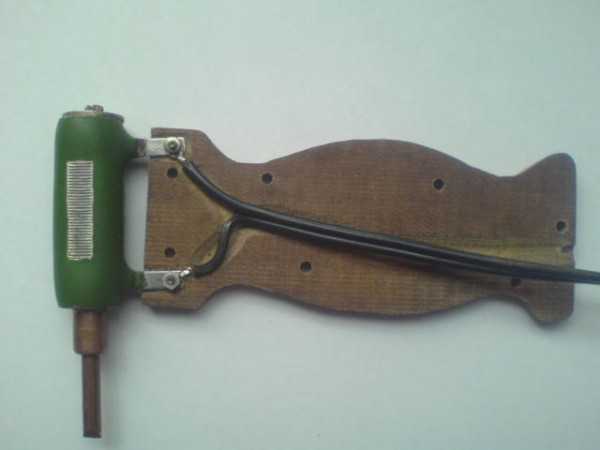

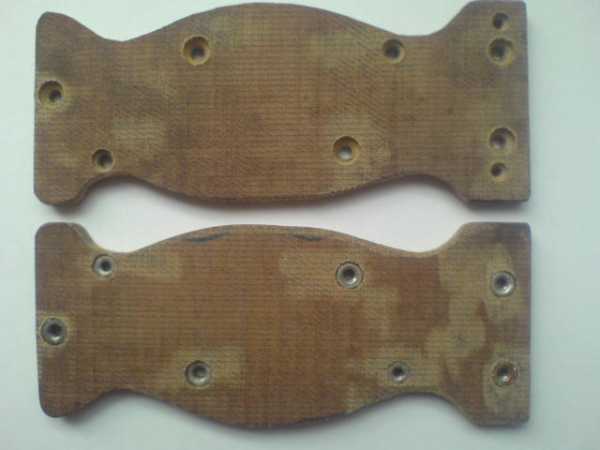

5. Текстолитовую пластину превращаем в рукоятку с выемками под жало, резистор и провод.

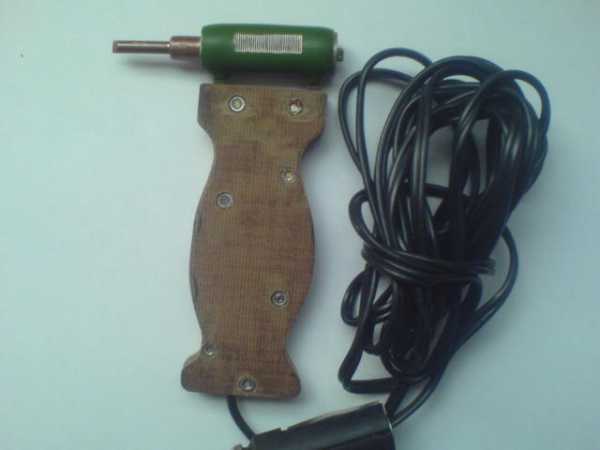

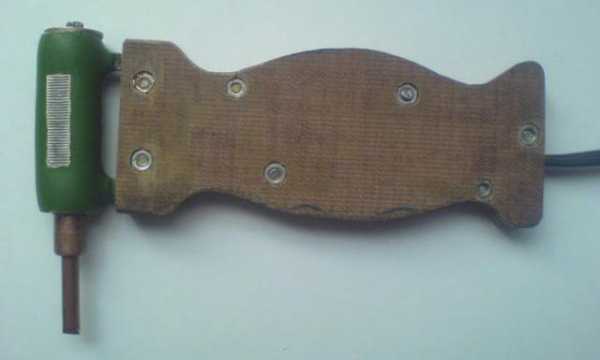

6. Собираем все вместе и подключаем провод электропитания, после чего проверяем.

Такой паяльник позволяет паять элементарные микросхемы, может работать не только от 12 Вольтного блока питания, но и от батареек, также его можно подключать к прикуривателю. По нашему мнению это простейший и эффективнейший вариант быстро собрать качественный паяльник в домашних условиях.

Шариковая ручка

В этом методе кустарного производства необходимо заменить ПЭВ резистор, использованный в прошлом варианте, на МЛТ. Потому, хотя это отдельный метод, некоторые считают его изощренной вариацией предыдущего.

Необходимые материалы:

• шариковая ручка;
• резистор имеющий сопротивление 10 Ом и мощность 0,5 Вт;
• медная проволока сечением 1 мм;
• стальная проволока сечением 0,8 мм из стали средней твердости;
• двухсторонний текстолит;
• сетевой кабель.

Этапы изготовления следующие:

1. Нагреваем резистор, подключая его к источнику питания, после отключаем и снимаем краску с его верхней части.

2. Рассмотрев бочонок, вы увидите, что из него выходит 2 проводка, один из них необходимо отрезать и просверлить в чаше отверстие под медный проводник. Просверливая дырочку необходимо проследить, чтобы в последствии проволока не касалась чашечки, для этого необходимо взять сверло несколько большего диаметра, чем сечение проводника. Дополнительно необходимо пропилить канавку токовода на чашечке.
3. Стальную проволоку необходимо выгнуть под форму ручки, чтобы она совпадала с пропилом на чашечке.

4. Из текстолита вырезается основание платы.

5. Собираем конструкцию в кучу, дополнительно добавляя к конструкции кусочек слюды или керамики в пространство между резистором и медной проволокой, делается это для того, чтобы последняя не испортила прибор.

6. Подключаем прибор к блоку питания на 12 Вольт и к сетевому кабелю.

Техника исполнения в данном случае несколько сложнее, но и прибор получается на порядок мощнее. Он позволит выпаивать даже SMD компоненты микросхем.

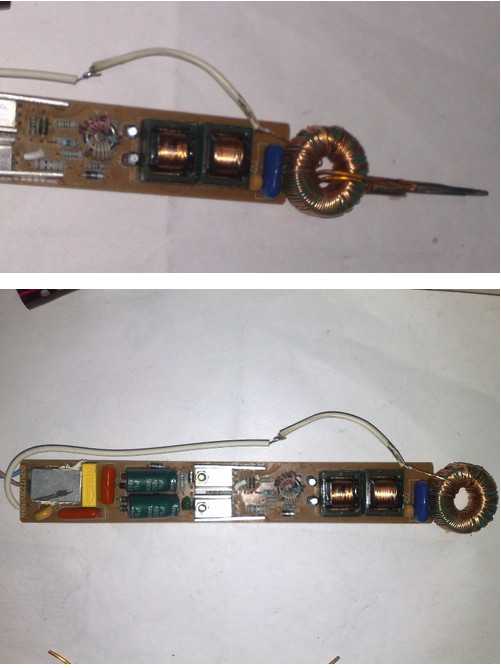

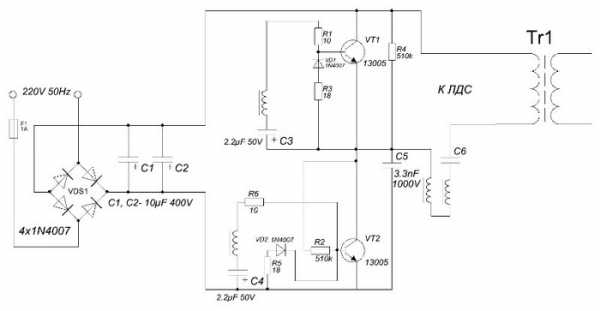

Мощная импульсная модель

Напоследок рассмотрим вариант для людей которые имеют знания в электротехнике далеко не начального уровня. Как минимум пригодиться умение читать электрические схемы, потому как собирать паяльник мы будем, используя именно ее.

Данный аппарат будет легко плавить олово, будет готов к работе через 5 секунд после подключения, в тоже время ингредиенты для него проще всего найти дома.

А они следующие:

• медный провод для жала;
• ферритовое кольцо. Первичная обмотка трансформатора должна быть из 100 витков меди, а вторичная из 3мм медной шины.

По своей сути данный паяльник создается в одно действие – подключение проволоки к вторичной обмотке. После этого мы подключаем один из балластных выходов к обмотке трансформатора и у нас готов импульсный паяльник.

Полезное видео

Дополнительные советы по изготовлению самодельных паяльников вы сможете почерпнуть из видео ниже:

В завершение

Для новичков лучше использовать первый или второй вариант предложенный нами, профессионалам будет полезен третий вариант, который они наверняка соберут, хотя скорее ради интереса нежели для практического использования. Надеемся, наш ответ этой проблемы, был для вас полезен. Помните – мы не ограничиваем вашу фантазию, ведь паяльник можно собрать даже из зажигалки, а сварочный аппарат из микроволновки. Фантазируйте, но будьте осторожны и работайте безопасно.

web-electric.ru

Как сделать паяльник своими руками? Практическое руководство

Пайка проводов является одним из основных видов электрических  соединений  в электротехнике, а в  радиоэлектронике монтаж   деталей  немыслим  без применения припоя и паяльника.

Промышленностью выпускаются широкий спектр данных  устройств – от производственных паяльных установок, предназначенных для  специфических видов пайки, до  простых бытовых  паяльников различной  конструкции и мощности.

Очень часто мощность прибора и размер его жала  не подходят  для требуемых работ, или возникли обстоятельства,  когда надо что-то  запаять , не имея подходящего  инструмента под рукой.

виды паяльников

При данных обстоятельствах можно модернизировать жало имеющегося рабочего инструмента, или сделать из подручных  средств паяльник  своими руками,  если нет возможности его приобрести.

Требуемые физические  характеристики  для  самодельного паяльника

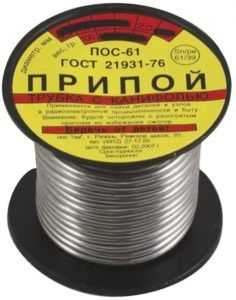

Известно, что самая популярная марка припоя ПОС 61 имеет  температуру  плавления 190ºС.

Это значит, что температура рабочего медного жала  должна быть в  пределах 250-300ºС, и она не должна значительно меняться в  процессе работы.

При пайке  относительно крупных деталей  требуется  больше  энергии на расплавление необходимой  массы  припоя, а также на прогрев до нужной  температуры  спаиваемых поверхностей  металла – у маломощного паяльника  будет в этом случае падение  температуры на острие жала, и работать станет невозможно.

Иными словами, для обеспечения необходимых условий для пайки  необходимо  нагреть  медное жало до необходимой рабочей  температуры  и обеспечить подачу необходимого количества теплоты для  поддержания  данного  уровня в требуемых пределах.

Вид источника  тепловой энергии в данном случае не имеет значения, и  при обеспечении должных условий работы и безопасности  для нагрева  жала паяльника может применяться:

• Открытый огонь;
• Жало более мощного паяльника;
• Массивные мощные резисторы с подходящим сопротивлением;
• Самодельный термоэлемент;
• Электрический ток в медной проволоке, выполняющей  роль жала.

Молотковый самодельный паяльник

Молотковые паяльники

Для пайки массивных деталей до сих пор применяется  молотковый  паяльник,  нагреваемый на огне, и имеющий  достаточную  теплоемкость,  обеспечивающую некоторое время работы.

Имея достаточно увесистый медный пруток или брусок,  необходимо  расклепать его таким образом,чтобы получилось удобное жало,  после чего  его нужно обточить напильником, для получения ровных граней и ребра.

Угол заточки молоткового паяльника

Угол заточки жала паяльника должен быть в пределах 30-45º. Из стальной  пластины или прутка необходимо выковать удобный держатель  и присоединить  его к жалу. Остаётся сделать удобную ручку  и прикрепить  её  к получившейся конструкции.

Молотковый паяльник

Паять радиодетали таким паяльником будет крайне затруднительно, но для пайки скруток в  распределительной коробке или при  починке радиатора такой инструмент очень пригодится.

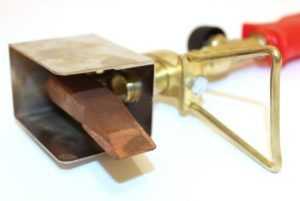

Чтобы не отвлекаться в процессе работы на подогревание жала, к паяльнику можно приделать газовую мини горелку, наподобие того,  как это сделано в промышленных изделиях.

к молотковому паяльнику приделана газовая минигорелка

Имея в наличии токарный или сверлильный станок, можно выточить  жало в виде втулки с отверстиями для выхода продуктов горения.

жало паяльника со втулкой с отверстиями для вывода продуктов горения

Потребность в миниатюрном паяльнике

Для пайки мелких деталей, из которых состоят  современные электронные устройства, жало имеющегося заводского  электропаяльника  может  оказаться слишком  громоздким для такой  тонкой работы.

Жала обычных заводских паяльников

В этом случае можно сделать усовершенствование,  намотав на жало  медный  провод диаметром 1-1,5 мм.

Такая толщина жала будет удобной для пайки, но общая длина  паяльника окажется чрезмерной для ювелирной работы с платой,  где очень большая плотность монтажа – можно случайно  залить     припоем  дорожки  из-за дрожания  рук.

Поэтому многие радиолюбители предпочитают делать мини  паяльник  своими   руками , максимально приспособляя его под  свои потребности.

При самостоятельном изготовлении паяльника  наибольшую  трудность  представляет расчёт и намотка  нагревательного  элемента  нихромовым , константановым или  манганиновым проводом.

Чтобы максимально быстро сделать миниатюрный паяльник  можно  воспользоваться  уже изготовленной в производственных  условиях  намоткой жаропрочного провода с требуемым сопротивлением,  которая  имеется в резисторах типа МЛТ или ПЭВ.

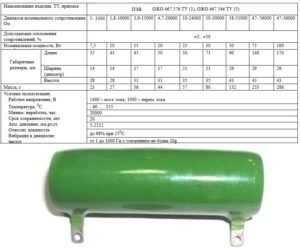

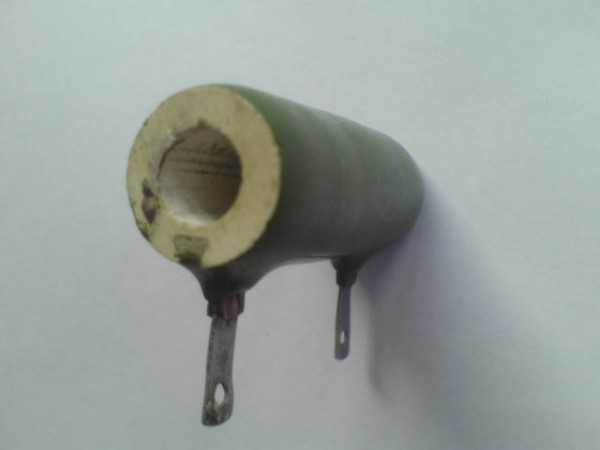

Таблица сопротивлении резистора ПЭВ и его внешний вид

Простейший миниатюрный паяльник

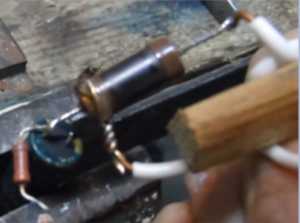

В случае с применением резистора МЛТ, мощностью 2 Вт, номиналом 24 – 27 Ом для напряжения питания 12 В, или 51 Ом для 24 В,  можно  изготовить паяльник своими руками в буквальном смысле, без  применения специфических инструментов и навыков  (понадобятся  только плоскогубцы и напильник).

Резистор серии МЛТ из него будем делать простейший паяльник

Помимо мощного источника тока, (например, автомобильного  аккумулятора), потребуются отрезки одножильного изолированного  провода и пластина  из огнеупорного  пластика (текстолита, куска дерева или деревянная рейка),  чтобы  сделать держатель.

деревянная рейкакусочек провода изолированного

Для нагревания инструмента нужно пропустить электрический ток через  резистор, один из выводов которого будет служить  миниатюрным  жалом.

вывод с правой стороны резистора будет служить жалом паяльника

Для подключения данного импровизированного нагревательного  элемента один вывод  резистора  присоединяется  с помощью  скрутки  к проводу  питания (конечно, лучше припаять, но предположим,  что условия  спартанские,   и паяльника нет вообще).

зачищаем провод делаем петлю для резистора, обод резистора очищаем от краски напильником

Напильником нужно очистить от краски обод резистора на его торце со  стороны   будущего жала.  При помощи плоскогубцев  на  очищенном  от изоляции отрезке медного провода сделать петлю и  обжать  ею обод резистора,  тем  самым обеспечив  механическую  прочность и электрический контакт.

петлю надеваем на зачищенный конец резистора и крепим провод с помощью самореза к деревянной рейке

Нужно помнить, что чем короче вывод резистора, тем эффективнее будет паяльник.

другой конец провода зачищаем и припаиваем к противоположному концу резистора, провод также можно зафиксировать на деревянной планке сааморезом

Противоположный вывод нужно оставить  максимально  возможной  длины.

Можно скрутить провода в виде кольца и прикрутить их к пластинке  с помощью шурупов, как показано на рисунке,

Если припаять длинный конец резистора не имеет возможности к проводу , то провод можно зачистить по длинее и намотать на вывод резистора

или намотать несколько витков на планку из текстолита для фиксации  самодельного жала на держателе.

Выводы белых проводов можно подсоединить к аккумулятору

Даже изготовленный  таким  кустарным способом паяльник  может  выручить мастера, и послужит,  пока не  выгорит  жало  в процессе  эксплуатации.

Пробуем паятьПлавит и паяет припой ПОС 61

Если вы захотите сделать данный мини паяльник собствееноручно, необходимо брать резистор МЛТ нашего отечественного производства, ввиду его лучшей прочности  в отличии от китайских аналогов .

 Более сложные способы  собственноручного изготовления  паяльников

Имея в своем арсенале токарно-фрезерное  оборудование, для изготовления  паяльника можно использовать более мощный резистор ПЭВ на 7-10 Вт,  номиналом 15-27 Ом с расчётом на напряжение 12-24В.

делаем паяльник из резистора ПЭВ

Здесь главная задача выточить жало таким образом, чтобы оно  плотно  вставлялось  в пустотелый корпус резистора, и при этом  нужно  предусмотреть резьбу для фиксации стержня.

Необходимо взять два прутка толстой меди разного диаметра,так чтобы диаметр его подходил под отверстие ПЭВ (один  — жало паяльника, второй держатель ) , шайбу, кольцо надкушенное и болт.

Изготовление удобной ручки придаст самодельному инструменту удобства и эргономичности. В сравнении с  предыдущим вариантом,  жало  самодельного  паяльника будет иметь  гальваническую  развязку  (не будет под напряжением).

с одной стороны необходимо просверлить в теле медного прутка отверстие и сделать резьбу для болта , а также на прутке сделать канавку для фиксирующего кольца

Для пайки деталей, чувствительных к электростатическому пробою, жало  необходимо заземлить.

Далее с противоположной стороны медного прутка также сверлиться отверстие под жало паяльника и делается резьбовое соединение

Опытные мастера могут самостоятельно сделать  нагревательный  элемент,  намотав на жало поверх слюдяной обертки,  имеющийся  нихромовый  провод от спирали старого утюга.

так будет выглядеть почти собранный паяльник . Мы видим с обратной стороны болтом и шайбой зафиксирован в резисторе и с передней стороны держатель держится за счет кольца

Для начала спираль нужно распрямить, разогрев её электрическим током  до  красноватого свечения, подвесив небольшой груз.

Таким образом можно сделать держатель из текстолита

Взяв десятую часть  от спирали утюга,  можно намотать  нагревательный  элемент паяльника,  рассчитанного на 24 Вольта.

фиксируем головную часть паяльника к текстолитовой ручке и подводим провод

Для более точного контроля нагрева потребуется регулирующее устройство. Изготовить  инструмент можно по данным чертежам.

Полностью в собранном виде самодельный паяльник на напряжение 12-24 В

infoelectrik.ru

самодельный миниатюрный низковольтный паяльник

Паяльник является атрибутом любого радиолюбителя, начиная от профессионала и заканчивая тем, кто только начал. Сегодня в продаже можно найти паяльники или даже паяльные станции любых размеров. Но все они имеют один большой минус – они довольно грубы и у них большое расстояние от конца жала до края ручки. Такие габариты удобны при пайке больших деталей, но при работе с мелкими элементами подобные устройства неудобны, в силу того, что их очень тяжело позиционировать. Просмотрев в сети интернет схемы миниатюрных паяльников, я обнаружил, что многие из них обладают некоторыми недостатки в конструкциях: несменное жало, отсутствие заземления и многое другое. Поэтому решил попробовать создать более модернизированный “помощник” начинающего радиолюбителя на основе нескольких инструкций.  К особенностям нашего будущего паяльника можно отнести: малое расстояние от конца жала до края ручки (~30–40 мм), диаметр ручки (~15 мм), возможность замены жала и нагревательных элементов (запаска), легкость в изготовлении, при котором не понадобятся какое–либо специальные знания.

Самодельный миниатюрный низковольтный паяльник – чертеж



На чертеже проиллюстрированы размеры и приведены основные узлы.
Схема подробно описывает элементы паяльника и расходные материалы.

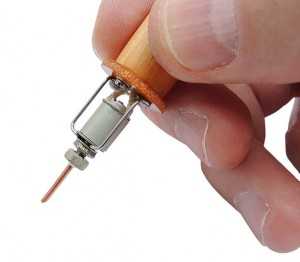

В основе конструкции лежит винт М3. В винте сделано 2 отверстия: первое для жала, а второе – для шарика, которая будет фиксировать это жало. Размер второго отверстия должно быть немного меньше самого диаметра шара и в нем должна быть сделана зенковка. Зенковка должна быть и на гайке, которая будет прижимать этот шарик. Жало сделано из обмоточного медного провода.

Нагревательный элемент изолирован шайбиками.

Шайбы можно легко вырубить из стеклоткани при помощи пробойников. В данном случае пробойником послужили секции антенны.
На этой схеме показаны:
1. Тепловой экран, Защищающий ручку конструкции от перегрева.
2. Кронштейн крепления самого нагревательного элемента.
Тепловой экран имеет толщину в 2 мм и изготовлен из текстолита.
К тепловому экрану прилеплен «лепесток», в котором зажат заземляющий проводник. В паяльнике для заземления и питания был использован провод с фторопластиновой изоляцией марки МГФТ.

В качестве ручки была использована обычная кисточка, которая была предварительно отшлифована и отлакирована.
Для хорошего крепления проводов в ручке я использовал такой самодельный узел: в пустотелой заклепке сделал резьбу и вклеил ее в ручку. Здесь с помощью стопорного винта легко можно фиксировать кабель.
Далее перешел к изготовлению креплений для теплового экрана. Они были изготовлены также из пустотелых заклепок, но уже меньшего диаметра. В них была создана резьба М1,6 и приклеены в отверстия ручки.

Нагревательный элемент был взят из обычного недорогого китайского паяльника, после некоторых манипуляций с размерами, он идеально подошел к нашему устройству.

Данный элемент имеет мощность 7 Ватт и длину 6,5 мм. Питание осуществляется регулируемым БП – от 0…18 Вольт.  При этом температура нагрева может достигнуть 280 градусов
В заднюю часть ручки была вклеена обычная пружинка, которую можно позаимствовать у обычной шариковой ручки. Данная деталь необходима для защиты силового кабеля от излома.
Провод заземления и питания продет в кембрик. В основное отверстие вилки, которое предназначено для кабеля, запрессовано гнездо для заземления, а силовые кабели выведены через дополнительное отверстие.

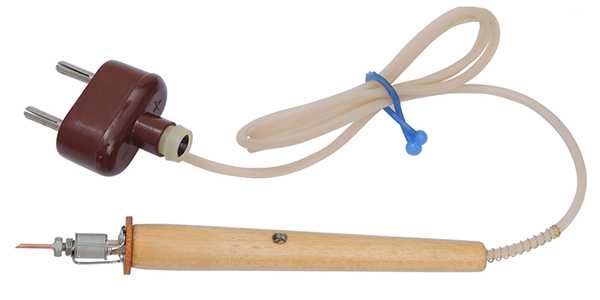

Как видно на картинке получившийся самодельный миниатюрный низковольтный паяльник по своим габаритам едва отливается от обычной авторучки. Также здесь представлен миниатюрный аккумуляторный паяльник на Power Bank.

Автор: Старый Октябрь.



---



volt-index.ru

САМОДЕЛЬНЫЙ ПАЯЛЬНИК

САМОДЕЛЬНЫЙ ПАЯЛЬНИК

   Давно была идея собрать небольшой паяльник из проволочного советского резистора. И наконец этот проект был реализован. На фото ниже смотрите внешний вид самодельного паяльника.

    С чего всё началось. Как-то понадобилось припаять проводок у машины, а паяльника от 12 В нет, и сети 220 В тоже нет. Сразу возник вопрос, где взять? Выбор был, или купить, или сделать самому – выбрал последнее. Сборка такого паяльника очень простая, не требует дефицитных деталей, осилит даже школьник.

    Нашёл такой резистор на 7 Вт (вроде, надпись стёрта) и сопротивлением 20 Ом.

    Вот детали которые нам понадобятся для создания такого оригинального самодельного паяльника: Винтик, шайба, два жала от паяльника на 25 Вт и 60 Вт.(Можно жало от 25 Вт. паяльника совсем исключить, ну это кому как нравится), колечко откушенное от пружины. Диаметр жала от 60 Вт. паяльника как раз подходит под внутренний диаметр резистора, сидит в нём плотно.

    Отрезаем от жала для паяльника на 60 Вт необходимое количество, сверлим отверстие с торца прутка для нарезки резьбы под винтик. Далее делаем канавку под виток от пружины. И сверлим ещё одно отверстие с другого торца, для крепления отрезка от жала паяльника на 25 Вт. Можно и не сверлить, а закрепить жало от 60 ваттного паяльника. Всё это нужно для надёжной фиксации жала нашего самодельного паяльника в резисторе.

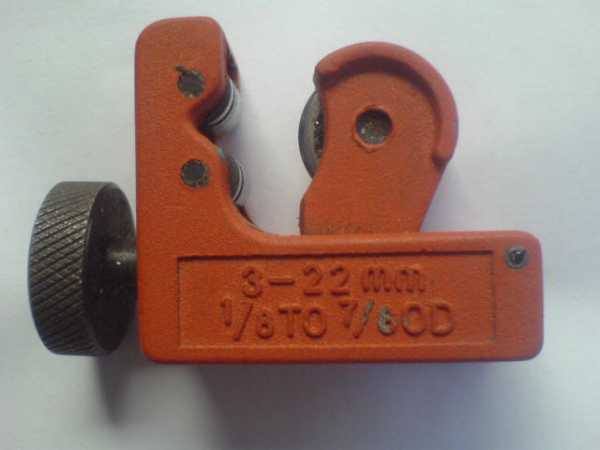

    Ровная канавка на жале у меня получилась с помощью вот такого трубореза.

    Собранное готовое жало, для дальнейшей сборки. Его нужно вставить в резистор.

    Такое крепление не даёт жалу провалиться. Жало не выходит из резистора, где-то 5 мм. не доходит до торца резистора.

    Закручиваем винтик с шайбой. Жало надёжно закреплено в резисторе, просто так оно не выпадет.

    Внешний вид готового нагревательного элемента в сборе. Вид с правого и левого бока.

    Нагревательный элемент сделали, приступим к изготовлению ручки к нему, а то как-же без ручки. Нам понадобятся винтики, и вот такая текстолитовая пластина толщиной 3…5 мм.

    Ручка для паяльника состоит из двух половинок текстолитовой пластины. Обрабатываем пластину по своему усмотрению, сверлим потай под гайки и винтики. Внутри делаем желобок, для прокладки провода от выводов резистора.

    Сначала крепим на одной половинке резистор и провод. И соединяем две половинки вместе с помощью подготовленных винтиков.

    Внешний вид собранного устройства для пайки. Может паяльник и не очень красивый получился, но работает безотказно. Такой самодельный паяльник может паять от 6….24 В. Паял им даже от батареек. Жаль только выводы резистора не очень крепкие, при достаточном усилии они гнутся, но в целом очень доволен таким девайсом! Автор: “Cosmogor”

    Форум по паяльникам

   Инструменты радиолюбителя

elwo.ru
