Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

цепные механизмы;
винтовые;
гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.

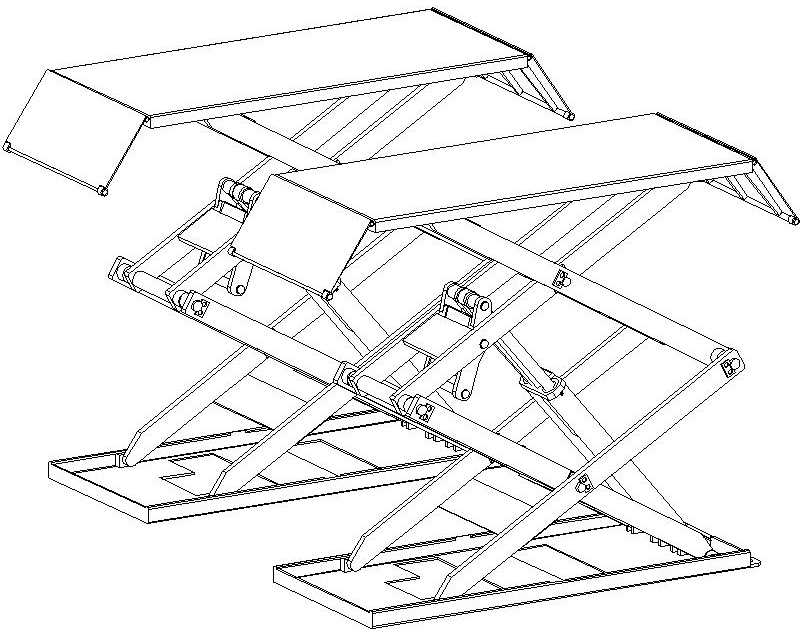

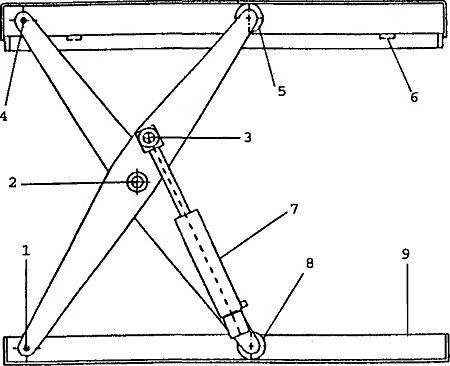

Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8×8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.

Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол.

Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

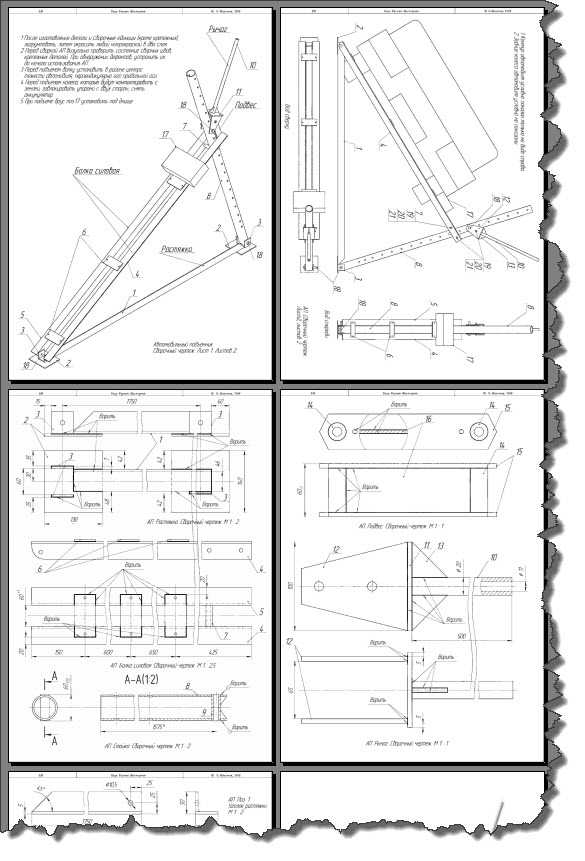

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.

Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

гидравлический домкрат;

устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.

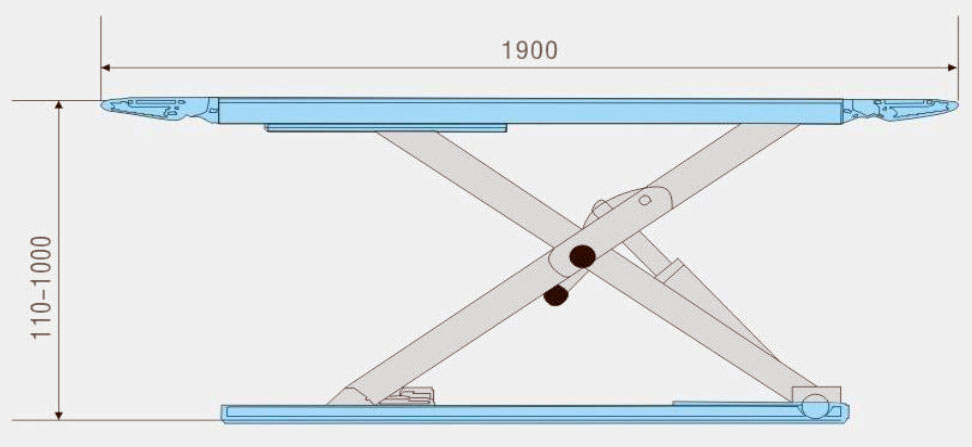

Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;

надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой .
В место колёсиков использовал ролики грм.

Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.

Смотрите также

Метки: траверса подъемник в гараж

Комментарии 30

Задумка очень даже не плохая и нужная, а почему выбрали домкрат? я думаю если поставить пневмо-подушку было бы гораздо удобней если есть конечно компрессор.

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

Все здорово и просто! Но есть замечание! Я бы в вашу конструкцию добавил по 1 элементу с каждой стороны: между роликами ГРМ приварил бы еще кусок профиля — если вдруг крепление ролика не выдержит — то все упадет на профиль — а не в яму и на вас! Я думаю все поняли о чем я — от ролика к ролику приварить профиль!

Второе пожелание — на стандартных таких домкратах есть фиксаторы для безопасности! Я бы просверлил бы симметрично отверстия в направляющих (40 которые) и при подъеме вставлял бы туда ПАЛЬЦЫ — фиксаторы — что бы снять нагрузку с домкрата! Тогда можно хоть на всю зиму подвесить авто в гараже и спокойно спать!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Ролики крепят ступичные болты, так что за это я не переживаю, а отверстие задумывались изначально, пока руки не доходят но обязательно доделаю.

Хорошое решение. Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная. Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками.

Домкраты не очень удобно, сильно торчат по сторонам.

Гы) “подъемник для гаража”, это чтобы гараж подымать?)

Вещь классная! Но я бы немного доработал.

А видео с поднятой машиной, какая высота ?

Фоток побольше размести, что бы понять всю конструкцию в деталях! Пожалуйста!

Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник )

Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят(((
Добавь еще фото пожалуйста!

Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали. Пока смотрел чуть не оплевался, одна реклама, только и успевай её закрывать.

AdBlock поставьте и не будет реклам…

Реклама лезет через drive2.ru, хотя наверное через ютуб (так как при просмотре ролика задрали сообщения о подписке на автор, и т.д! Если он только сам так ролик не сделел).

Реклама на ютб показывается для монетизации роликов, люди денежки так зарабатывают со своих видео. У меня и на драйве нету рекламы, совсем, он все убирает, + можно выбрать дополнительно что убрать).

как рах хотел себе такой проектировать, а тут уже есть, возьму за аналогию-твой, ченить да получится)))спасибо тебе

Гидравлическая подъёмная платформа для агрегатов

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

очень удобно проводить сварочные и рихтовочные работы по кузову;
работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
можно совмещать профилактический осмотр с мелким ремонтом.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Читать также: Scart кабель для чего нужен

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост. Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть.

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

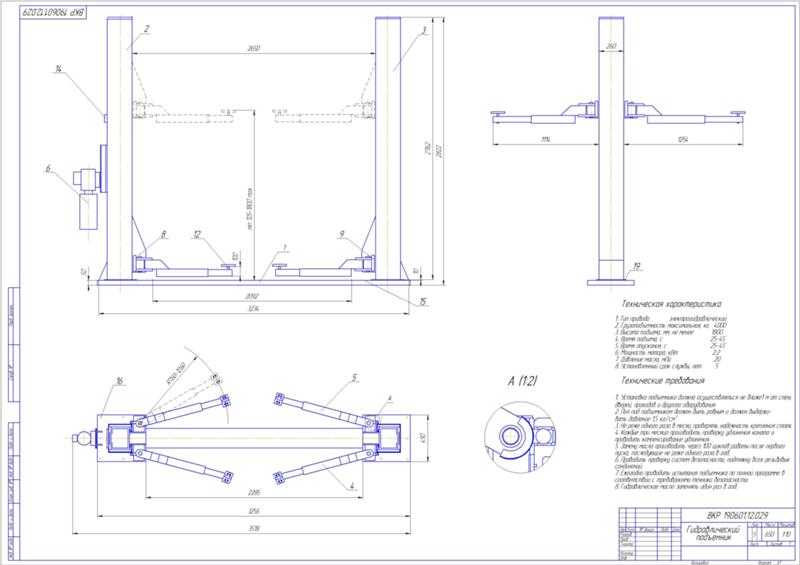

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Самодельный подъемник для машин – Мастерок

Содержание

Разновидности автоподъёмников
Лучшая конструкция устройства
Важные моменты техники безопасности
Подъёмник-опрокидыватель
Создание верхней балки
Завершающий этап
Метки: траверса подъемник в гараж
Комментарии 30
Домкрат домашней сборки
Сборка подъёмного устройства
Вывод

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

одностоечными и двустоечными;
гидравлическими;
реечными;
пневматическими;
винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

исключение риска травмы во время работ по изготовлению устройства;
обеспечение запаса несущей способности оборудования;
создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Метки: траверса подъемник в гараж

Комментарии 30

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Как самому сделать подъемник для авто

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оценка статьи:

Загрузка…

Adblock
detector

Мобильный автоподъемник своими руками – flagman-ug.ru

Содержание

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты
Виды подъемников
Выбор наиболее подходящей конструкции
Как сделать надежный автоподъемник своими руками
Трудности при изготовлении подъемника
Заключение
Самодельный ножничный подъемник для авто своими руками
Выбор наиболее подходящей конструкции
Трудности при изготовлении подъемника
Создание подъемника
Сам себе автомеханик: подъёмник для авто своими руками
Виды самодельных подъёмных механизмов для гаража
Как сделать подъёмник для авто
Подъемник своими руками
Какие типы подъемников бывают
Выбираем конструкцию
Подъемник в гараж своими руками
Изготовление опрокидывателя своими руками
Трудности при изготовлении подъемника
Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства
Домкрат домашней сборки
Сборка подъёмного устройства
Автомобильный подъёмник-опрокидыватель

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Виды подъемников

По типу привода

гидравлический домкрат;
устройства с ручными механическими приводами.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Как сделать надежный автоподъемник своими руками

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Необходимые компоненты и инструменты

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

Заключение

Самодельный ножничный подъемник для авто своими руками

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
Механизм фиксации работает неправильно.
Опорное устройство не выдерживает оказываемые нагрузки.
Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Сам себе автомеханик: подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Подъёмник для автомобиля
ФОТО: finkbeiner-france.fr

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов
ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

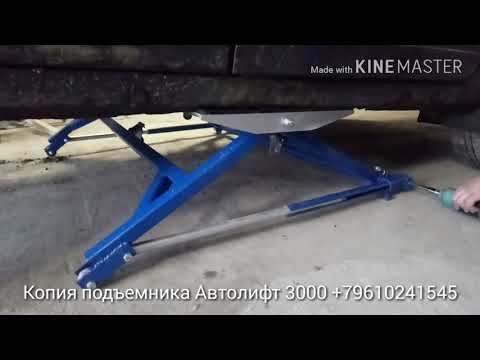

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Домкрат домашней сборки

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

Сборка подъёмного устройства

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров. Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Как построить подъемник автомобильный для гаража своими руками: чертежи

Как сделать подъемник для гаража своими руками: пошаговое руководство

Фейсбук
Гугл+
ЖЖ
Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

Фейсбук
Гугл+
ЖЖ
Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

«Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

Фейсбук
Гугл+
ЖЖ
Blogger

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Виды самодельных подъёмных механизмов для гаража

Блок для подъёма грузовФОТО: youtube.com

ТельферФОТО: youtube.com

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов

Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Виды автомобильных подъемников

Имеются три типа подъемных агрегатов для ремонта транспортных средств:

Винтовые подъемники.
Цепные механизмы.
Гидравлические устройства.

По методу поднятия машины подъемники делятся:

Вилочные устройства.
Платформенные механизмы.
Ножничные подъемники.

Наиболее распространенным видом подъемника автомобилей являются вилочные винтовые устройства. Их базой является вал, изготовленный из инструментальной стали, выдерживающий усилие в несколько тонн. Но изготовить такое устройство в домашних условиях практически невозможно ввиду сложности конструкции вилок. Поэтому для самостоятельного изготовления лучше применять винтовые устройства платформ.

Они изготовлены в виде двух швеллеров, расположенных параллельно друг к другу, и находящиеся ребрами вниз, закрепленных к винтовым устройствам привода, обеспечивающих подъем всей конструкции. В таких агрегатах требования к валам не слишком строгие, так как подъем обеспечивают четыре вала вместо двух. Их значительным недостатком является необходимость применения домкрата для выполнения ремонта подвески, так как колеса автомобиля не подвешены, а находятся на швеллерах.

Часто платформенные и в виде вилки подъемники для транспорта производят с приводом цепью. По своим параметрам они не хуже винтовых, но в изготовлении они гораздо сложнее, требуется совместная синхронная работа электрических приводов и тормозных устройств. Чтобы изготовить подъемные устройства ножничного вида, обычно применяют гидравлический привод, но некоторые умельцы проводят эксперименты с винтовым и цепным приводом.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Их следует соединить между собой с помощью стержня квадратного сечения, вставляемого вовнутрь профилей, и с помощью заклепок.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Оборудование смотровой ямы

Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:

Отбойники колес;
Лестница с поручнями;
Система освещения с питанием сети в 12 или 36 вольт;
Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
Ниша для инструментов;
Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
Помост на дно смотровой ямы.

Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.

Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.

Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.

Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.

Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.

Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.

Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.

Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.

Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
стопорное устройство оказалось неправильной конструкции;
стопорное устройство не выдержало нагрузки;
опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

магазинах, торгующих комплектующими для специальной техники;
предприятиях, имеющих на балансе старую строительную технику;
предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Что потребуется в работе?

Перед тем, как приступить к созданию подъёмника, нужно определиться с конструкцией будущего устройства

Для этого рекомендуется обратить внимание на те экземпляры, что уже предложены на рынке, узнать их устройство и понять, какие материалы понадобятся для создания оборудования

Схема подъемника для гаража.

Для изготовления подъёмника нужны следующие инструменты и материалы:

уголки из стали размером 7,5*7,5*0,8 см;
редуктор червячного типа, грузоподъёмностью от 300 кг и передаточным показателем – 60 кг;
стальная плита толщиной 1 см;
болты;
2 плотные железные цепи с диаметром 2-3 см;
крюк;
стальной трос;
2 шпонки с разным диаметром в форме звёздочки.

Подготавливая чертёж и проект будущего автоподъёмника нужно, прежде всего, помнить о безопасности работы. Рекомендуется выбирать материалы и конструкцию с запасом, чтобы устройство было прочное, а пользователь мог безопасно его эксплуатировать.

Ни в коем случае нельзя делать подъёмник в гараж из дерева, поскольку материал поддаётся старению, что чревато несчастными случаями

Важно крепко закреплять опрокидыватель на полу и делать качественное крепление к автомобилю.. Учитывайте грузоподъёмность и количество человек, которые будут принимать участие в переворачивании автомобиля, во время создания чертежа

Выбирая угол подъема, более практично делать его с большим градусом. Также важно регулярно осматривать механизм в процессе эксплуатации

Учитывайте грузоподъёмность и количество человек, которые будут принимать участие в переворачивании автомобиля, во время создания чертежа. Выбирая угол подъема, более практично делать его с большим градусом

Также важно регулярно осматривать механизм в процессе эксплуатации

Разновидности автоподъёмников

одностоечными и двустоечными;
гидравлическими;
реечными;
пневматическими;
винтовыми.

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Схемы самодельных автомобильных подъемников (руководство «Сделай сам», обновленное в 2022 г.)

Если у вас есть время и творческие мысли, вы можете попробовать сделать самодельные схемы автомобильных подъемников. Чтобы узнать подробности, продолжайте читать статью.

Безусловно, лучшие автомобильные подъемники самые дорогие. Если вам нужен инструмент, который может поднять более 10 000 фунтов, вам нужно будет потратить 3000 долларов или даже больше. К сожалению, не все люди имеют возможность тратить столько денег на инструменты для подъема автомобиля.

Значит ли это, что бедняки не могут иметь собственные автоподъемники? Нет обязательно. Если проблема в деньгах, лучшее решение — построить собственную машину. поднимать. Для этого вы должны сначала знать вес вашего автомобиля и сопротивление материалов, которые вы собираетесь использовать.

Высота и толщина конструктивных профилей могут играть как в вашу пользу, так и против вас. Итак, вам также нужно будет выполнить некоторые структурные расчеты, чтобы убедиться, что ваше изобретение будет работать.

Чтобы самостоятельно составить схемы самодельных автомобильных подъемников, не нужно быть экспертом. Вам нужно только достаточно планирования и денег, чтобы купить необходимые материалы. В этом подробном руководстве вы узнаете все, что вам нужно знать, чтобы ваш самодельный автоподъемник работал так же, как и коммерческие модели.

Что такое самодельные чертежи подъемника для автомобилей

Самодельные чертежи подъемника для автомобилей — это все предварительные приготовления, которые вы должны сделать, чтобы построить собственный подъемный инструмент. Это включает в себя правильный выбор дизайна и материалов. Самодельные автоподъемники намного дешевле коммерческих моделей. Лучше всего то, что вы можете включить все функции, которые хотите, в свой окончательный дизайн.

Автомобильные подъемники в основном представляют собой металлические конструкции, приводимые в действие гидравлической системой. Их основное назначение – облегчить ревизионные и ремонтные работы, обеспечивая больший подъем выше, чем обычные гидравлические домкраты.

Автоподъемники могут поднимать автомобиль за счет колес или сварных швов. Зажимные сварные швы представляют собой металлические гребни или фланцы, приваренные к шасси автомобиля. Они служат опорными точками для гидравлических домкратов и переносных автоподъемников.

Итак, прежде чем приступить к планированию самодельного автоподъемника, вам нужно знать, что какая у тебя машина. Итак, загляните под свою машину и проверьте, нет ли сварные швы или нет. Низкопрофильные автомобильные подъемники, как и переносные модели, требуют защемления. сварные швы для поддержки.

С другой стороны, автоподъемники на колонне могут поднимать автомобили без сварных швов. Однако некоторые из этих моделей не могут поднимать автомобили с низким профилем, поскольку их подъемные рычаги очень высоки.

Итак, если вы хотите, чтобы ваш подъемный инструмент работал, вы также должны знать расстояние от пола до нижнего края корпуса. Чтобы не делать ошибки, нельзя игнорировать самые важные детали.

Вы должны собрать как можно больше информации, на основе которой дизайн. Начать строить и понять, что ты сделал ошибку — это самое худшее вещь, которая может случиться с вами.

Далее вы найдете пошаговое руководство по установке автомобильного подъемника. со всем, что вам нужно сделать, чтобы построить идеальный самодельный автомобильный подъемник.

Пошаговое руководство: чертежи самодельных автомобильных подъемников

Конечно, есть рецепт успеха. Хотя бы построить лучший самодельный автоподъемник. Все, что вам нужно сделать, это следовать одному за советом в следующем списке.

Проведите некоторые измерения

Прежде всего, сделайте некоторые замеры вашего автомобиля, включая ширину, высоту и расстояние между каждым колесом (между опорными точками). Также необходимо знать его вес. Так что, если у вас нет доступа к автомобильным весам для определения веса, можно поискать в интернете.

Определите тип вашего автомобиля

Для подъема автомобилей существуют два типа автомобильных подъемников: со сварными швами или без них. В любом случае, вы также должны знать, какой вес распределяется на каждое колесо или сварной шов. Эта информация нужна вам для расчетов.

Выберите правильный материал

Прежде чем выполнять расчеты, вы также должны знать, какой материал вы будете используйте, чтобы построить свой автомобильный подъемник. Лучшим материалом для этих случаев является сталь. в В случае опорных элементов рекомендуется толщина 5-6 мм.

Какой бы материал вы ни выбрали, вы должны знать модуль упругости, длину и инерцию профиля.

Начать расчет

Когда у вас есть необходимые данные, пора приступать к проектированию. Сначала нарисуйте эскиз вашего подъемного инструмента. Затем преобразуйте этот набросок в «свободное тело». диаграмма».

Диаграмма свободного тела — это графическое представление сил и перемещений, действующих на конкретное тело или конструкцию. Если вы не представляете, как это сделать, попросите друга-инженера, который может сделать для вас расчеты.

Из диаграммы свободного тела вы получите другие силы, известные как «реакции». Чтобы проверить, будет ли работать ваша конструкция, введите данные о реакциях и материалах в программу проектирования конструкций.

Программное обеспечение поможет вам определить минимальные характеристики для каждого структурного профиля, чтобы они без проблем попытались поднять ваш автомобиль.

Сделайте несколько чертежей

Если расчеты показывают, что ваша идея работает, пришло время сделать несколько серьезных чертежей. Для этого можно использовать инструменты САПР. Вы даже можете сделать 3D-модель, если хотите.

Купите материалы

После этого подсчитайте количество необходимых материалов. Вам также потребуется купить блок питания, воздушные шланги высокого давления и гидравлические поршни, чтобы привести в действие самодельный подъемный инструмент. Убедитесь, что общие расходы не превышают стоимость коммерческого подъемного инструмента. Помните, что основная цель этого – сэкономить деньги.

Начало строительства

После покупки необходимых материалов и оборудования пришло время начать строительство. Вам понадобятся инструменты для резки, сверления и сварки металлических деталей. Убедитесь, что у вас есть все необходимое для начала.

Проведите несколько тестов

После сборки самодельного автомобильного подъемника вы должны провести некоторые тесты. Таким образом, вы определите, нужно ли вам внести некоторые коррективы. Если все пойдет хорошо, вы уже можете наслаждаться своим автоподъемником и хвастаться им перед друзьями.

Заключение

Безусловно, ключом к тому, чтобы не совершать ошибок, является хорошее планирование. Не начинай строить что-либо, не проверив предварительно, что оно будет поддерживать применяемые масса. Вот почему так важно сделать некоторые предварительные расчеты.

Не выбирайте некачественные материалы для экономии средств. Если что-то выйдет из строя, ваша машина заплатит за последствия. Если вы будете внимательно следовать советам, изложенным в этом пошаговом руководстве, то обязательно добьетесь успеха в своем проекте.

Автомобильный подъемник своими руками? Вероятно, это не очень хорошая идея

Автомобильный подъемник своими руками? Вероятно, не очень хорошая идея

20 июля 2018 г. спорка

Если вам интересно построить лифт своими руками, эта статья для вас. Есть два разных типа самодельных автоподъемников:

Сборные стальные подъемники, созданные с самыми лучшими намерениями.
Подъемники, использующие комбинацию недорогих инструментов для подъема автомобиля в воздух.

Давайте поговорим об обоих типах самодельных автомобильных подъемников и о том, почему стоит подходить к любому проекту с осторожностью.

Изготовление собственного стального автомобильного подъемника

У вас есть знания и опыт в области производства стали? Создание чего-то вроде автомобильного подъемника с нуля — заманчивая идея. Возьмите немного стали, изготовьте что-нибудь и купите небольшой автомобильный подъемник для личного пользования. Есть несколько примеров того, как люди строят лифты таким образом, и вы можете найти фотографии и даже планы в Интернете.

Но вот в чем дело: когда речь идет о автомобильных подъемниках, безопасность и стоимость обычно взаимосвязаны. Если вы построите недорогой стальной подъемник без достаточной прочности или устойчивости, он будет дешевым, но не очень безопасным. Если вы построите что-то с дополнительной поддержкой и отличной прочностью, это будет стоить вам почти столько же, сколько новый подъемник. И, и новый подъемник будет:

Гарантированно безопасно поддерживать транспортное средство.
Ожидается, что продлится некоторое время (или навсегда, если вы получите Kwik-Lift).
Поддерживается гарантией.

Это не означает, что человек с достаточными навыками и временем не может изготовить для себя отличный автомобильный подъемник. Просто хочу отметить, что, будучи производителем лифтов более 20 лет, мы видели, как многие производители домашних гаражных подъемников приходят и уходят . Большинство лифтовых компаний, которые прекратили свою деятельность, разработали конструкции, которые были:

Небезопасными.
Трудно использовать.
Высокий уровень обслуживания.
Ненадежный.
Или все вышеперечисленное.

И это не значит, что эти компании были однодневками, за которыми стоят неопытные люди. Производители коммерческих подъемников известных брендов пытались предложить автомобильные подъемники для использования в домашних гаражах, но большинство из них потерпели неудачу. Даже сегодня известный производитель лифтов предлагает гидравлические подъемники начального уровня, которые, несмотря на грамотную рекламу, имеют множество серьезных ограничений.

По сути, дешево построить безопасный и простой в использовании стальной подъемник сложно. Если вы намереваетесь построить что-то вроде Kwik-Lift, велика вероятность, что вы получите подъемник, который будет стоить примерно столько же, сколько наш продукт. Но без всех приятных мелочей, которые делают наш подъемник таким простым в использовании.

Самодельные автомобильные подъемники, в которых используются рампы и опоры для колес

Изображение предоставлено: MyTurboDiesel

Другой тип самодельного подъемника изготавливается с использованием комбинации рамп, опор для колес и домкратов. Есть пара плюсов:

Часто все нужные рампы и детали можно купить за несколько сотен долларов.
При условии, что вы покупаете продукцию хорошего качества, вы можете быть уверены, что ваш автомобиль находится в безопасности в воздухе.

Однако есть пара минусов – время и высота подъема.

Время . Поднятие автомобиля в воздух с помощью аппарелей, домкратов и подставок для колес (или подставок для колес) может занять некоторое время. Похоже, что это займет всего 15 минут, но многие люди говорят нам, что они могут потратить от 30 до 60 минут только на то, чтобы поднять машину в воздух. Допустим, у вас есть только суббота, чтобы поработать над своей машиной. Если вам нужно потратить час или около того, чтобы поставить и снять машину с колесных подставок, это довольно сильно сокращает ваше время. Любой, кто проделывал этот процесс более пары раз, скажет вам, что это утомительно.
Высота подъема . Большинство купленных в магазине подставок для колес или пандусов поднимают автомобиль только примерно на 10 дюймов. Это может быть нормально для замены масла. Но если вы хотите заменить сцепление или стартер, подъем на 10 дюймов покажется вам довольно тесным. Трудно даже использовать крипер с подъемной силой всего 10 дюймов. Некоторые люди строят башни из деревянных блоков, чтобы поднять автомобиль выше, но деревянные блоки далеко не так безопасны, как сталь.

Подводя итоги

Если вам нужен автомобильный подъемник своими руками, вы, вероятно, можете купить несколько пандусов и подставок для колес, чтобы поднять автомобиль с земли. Но чтобы поднять и опустить машину, потребуется много времени, и, когда вы закончите, машина не будет высоко в воздухе.

Если у вас есть опыт изготовления и все необходимые инструменты, вы можете построить пандус самостоятельно. Но если вы потратите время на изготовление безопасной и стабильной рампы, вы, вероятно, потратите много денег на сталь. И вы тоже потратите значительное количество времени. Скорее всего, вы можете просто купить Kwik-Lift немного дороже и сэкономить много труда.

Все в Kwik-Lift очень любят делать что-то своими руками. Вот почему Kwik-Lift был запущен в конце концов. Но мы думаем, что автоподъемник своими руками, вероятно, не лучшая идея. Есть некоторые компромиссы с точки зрения времени, денег и безопасности, которые, вероятно, того не стоят.

Как построить автоподъемник для гаража своими руками: чертежи

Не каждый владелец обращается в автосервис для обслуживания автомобиля. Большинство людей предпочитают самостоятельно ремонтировать транспортное средство. Оборудованное помещение позволяет качественно выполнять работы – основным инструментом является домкрат. Строительство автоподъемника для гаража своими руками повысит эффективность обслуживания.

Содержание

Типы лифтов
Проектная часть
Простая технология строительства лифтов
Подготовка к работе
Нюансы сборки червячного автоподъемника
Особенности монтажа
Техника безопасной эксплуатации подъемника в гараже

Виды подъемника

Автоподъемник

Для личной автомастерской, различные разработаны конструкции – колодка, домкрат, тельфер, тельфер и др. Популярны мобильные приспособления для подъема тяжестей.

Небольшой домкрат – обязательный атрибут багажника автомобиля. Механизм позволяет производить мелкий ремонт в любых условиях. Крупногабаритные конструкции предназначены для установки в гараже и используются для масштабных работ.

Блочные механизмы подвешены к потолку комнаты. Устройства снижают трудозатраты оператора на подъем автомобиля или другого груза. В зависимости от количества блоков нивелируется потребность в прочности. Например, наличие 4-х элементов, установленных на потолочной балке гаража, позволяет полностью поднять легковой автомобиль.

Таль – моноблочная система. Тельфер похож по конструкции на комбинацию подъемника и тележки, которая движется по балке на крыше автомобиля. Этот механизм может быть оснащен двигателями — один для движения тали, второй для вращения троса. В результате получился миниатюрный кран.

Оптимальный вариант гаражного подъемника своими руками ножничного или червячного типа конструкции. Это связано с производительностью и простотой обслуживания. Изготовление в домашних условиях – простой процесс.

Проектная часть

Ножничный подъемник

Изготовление автоподъемника должно осуществляться четко по инструкции с соблюдением техники безопасности. Размер оборудования зависит от площади помещения, где оно будет использоваться. Высота около 3,5 м, ширина 3 м. Этот механизм способен поднимать транспортные средства массой до 4 тонн.

Стоимость готовых конструкций высока, однако и самоделка требует финансовых вложений. Кроме того, неправильно собранное устройство может стать причиной травмы или даже смерти. Ввиду этого масса транспортного средства не должна превышать 1 тонну.

Для создания подъемника в гараж своими руками необходимо подготовить чертеж конструкции или скачать готовые варианты. Второй вариант следует проверить на возможные ошибки, так как неправильный расчет приводит к необратимым последствиям. За чертежами рекомендуется обратиться к специалисту.

Будущий автомобильный домкрат предназначен для конкретной конструкции. Например, везде используется двухколонный агрегат с электромеханическим двигателем. Он состоит из резьбового вала и опорной гайки. Вращение осуществляется с помощью мотора.

Простая технология строительства подъемника

Самодельный подъемник с винтовым приводом

Самостоятельное изготовление подразумевает приобретение комплекта деталей и узлов, без которых невозможно осуществить сборку. Эти детали можно приобрести в хозяйственных магазинах. При ограниченном бюджете рекомендуется обращаться в пункты приема металлолома и компании, занимающиеся продажей б/у запчастей.

Китайский автоподъемник можно купить по цене от 90 000 до 120 000 руб. Примерная стоимость самодельного подъемника составит 50 000-60 000 рублей.

Подготовка к работе

Первым делом необходимо определить положение приямка. Транспортные средства, установленные для обслуживания, не должны загораживать доступ к воротам или упираться в верстак. Вам нужно построить ремонтную яму с доступным входом, который не будет блокировать открытую дверь автомобиля.

После определения местоположения и размеров подъемника подготовьте оборудование и материалы:

сварочный аппарат;
сверла по металлу;
ручная дрель;
рулетка;
Уголки стальные шириной 8 см;
железные пластины толщиной 2 см;
Редуктор червячный.

Если у вас есть бюджет и нет времени, обратитесь к специалистам. Разработанные и изготовленные инженерами механизмы соответствуют параметрам безопасности.

Нюансы сборки червячного автоподъемника

Червячный редуктор

Наличие в гараже пневматического или гидравлического оборудования нивелирует травматизм. Кроме того, с такими инструментами приятно работать и облегчают ремонт машины. Но при наличии слесарных навыков, необходимых комплектующих и времени конструкцию можно изготовить самостоятельно.

Чтобы сделать гаражный подъемник для автомобиля своими руками, вам потребуются следующие материалы.

Для повышения устойчивости конструкции подготовьте стальные уголки размерами 8х8х1 см.
Приобретение нового или бывшего в употреблении червячного редуктора. Первый вариант будет дорогим, поэтому лучше искать на разборке или снимать с нерабочей установки. Грузоподъемность такой лебедки должна быть не менее 350 кг, а усилие передачи 60 кг.
С ненужного или старого изделия можно снять стальную пластину толщиной 1-2 см. Дополнительно вам потребуются болты, крюки и звездочки.
Железные цепи выбираются с минимальной длиной ѳ2 см. Слабые крепления не выдержат нагрузки. Специалисты указывают на необходимость проверки качества изделия, так как в процессе эксплуатации ряд материалов растягивается.
Стальной трос от 5 мм.

В простейшем узле используется двутавр или обычный кронштейн с лебедкой. Однако с коммерческой точки зрения такие агрегаты невыгодны, так как владельцы автомобилей премиум-класса относятся к таким конструкциям с подозрением.

Последовательность сборки и сборки узлов:

Прикрепите стальные уголки к стенкам напротив капота автомобиля.
Закрепите плиту толщиной 2 см сверху.
Используйте болты для соединений.
Установите червячную передачу, закрепив шпонкой на приводном валу.
Установите шпонку ѳ на выходной вал коробки передач.

Рекомендуется крепить блок на шпильки М18, длина которых не менее 30 см. В нижней части закрепляется металлическая пластина толщиной 3-5 мм.

Отдельного внимания заслуживает изготовление пробки. Устройства защищают оператора от нештатных ситуаций. Механизмы должны быть проверены до и после использования подъемника. В частности, контролируются гайки на электроприводе.

Особенности установки

Основание для подъемника

Правильный подбор подъемного механизма для гаража не дает 100% для правильной работы конструкции, так как изделие должно быть установлено качественно. Для этих целей необходимо обустроить базу. Для подъемного оборудования необходим бетонный фундамент толщиной не менее 10 см. Кроме того, основание усилено. Без этого этапа есть риск демонтажа конструкции и повторной заливки фундамента по техническим рекомендациям.

При покупке гаража уточните у владельца толщину стяжки и основания. В этом случае действует правило совместимости параметров оборудования и помещения.

Обустройство гаража и техника по ремонту и техническому осмотру автомобиля требуют детального подхода. При отсутствии знаний о видах оборудования, а также навыков работы лучше доверить строительство специалистам.

Техника для безопасной эксплуатации подъемника в гараже

Применение червячного устройства в ремонте актуально для подъема двигателя автомобиля или его основных узлов. Пользоваться самодельным механизмом несложно, достаточно придерживаться следующих действий:

демонтаж крепежа двигателя, болтов и гаек;
поставка стальных тросовых петель для сцепных механизмов;
вращение приводного вала путем разрыва цепи;
медленный подъем детали на нужную высоту.

После фиксации детали транспорт убирается с места ремонта. Под двигателем находится стол. Подставку можно сделать и своими руками. Главное – создать прочную конструкцию, рассчитанную на соответствующие нагрузки. Лучше всего подойдет передвижной стол на колесиках, который позволяет перемещать деталь в нужном направлении.

Ремонт больших автомобилей в гараже не редкость. Однако не каждый механизм рассчитан на диаметр колеса и дорожный просвет. Поэтому для обслуживания таких автомобилей необходим помощник, который будет тянуть лебедку для установки запчасти на подготовленный стенд. При этом второй человек вращает коробку передач.

Поддержание устройства в рабочем состоянии заключается в регулярном осмотре основных узлов – креплений, вспомогательных площадок, электропроводки, стоек. Во время эксплуатации не нарушайте допустимую массу автомобиля.

Автомастерские не могут обойтись без подъемника. Какой из них лучше выбрать, решает владелец станции или владелец гаража. На рынке представлены разнообразные модели от российских и зарубежных производителей. Например, установленный лифт для автомобиля окупается за 6 месяцев, но покупать такой агрегат для личного пользования нецелесообразно. При наличии собственных навыков и наличии чертежей автоподъемник можно построить самостоятельно.

Как установить автомобильный подъемник

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Как мы тестируем снаряжение.

Больше никаких домкратов: если вы действительно серьезно относитесь к обслуживанию автомобиля, установите собственный подъемник. Установить его самостоятельно проще, чем когда-либо, — мы покажем вам, как это сделать.

По Бен Войдила

16 октября 2012 г.

Домкраты больше не нужны: если вы действительно серьезно относитесь к обслуживанию автомобиля, установите собственный подъемник. Установить его самостоятельно проще, чем когда-либо, — мы покажем вам, как это сделать.

Как установить автомобильный подъемник

Команда разработчиков медиа-платформ

СТЕПЕНЬ СЛОЖНОСТИ: 9/10

Автоподъемники облегчают любой проект — больше не нужно домкратов и домкратов, наклонов или протискивания под автомобиль для обслуживания. Так почему же он есть не у всех? То, что раньше было дорогим, неуместным в большинстве гаражей, трудным в установке и опасным в работе, теперь находится в пределах досягаемости продвинутых мастеров-сделай сам. Глобальная конкуренция снизила стоимость очень серьезного, качественного подъемника начального уровня до менее чем 1500 долларов, что является абсолютно доступным. Инновационные производители также разработали различные подъемники, подходящие для любого гаража и уровня квалификации. Мы покажем вам, как перестать ползать под машиной и начать работать ногами.

Есть несколько типов лифтов на выбор. Для нового гаража POPULAR MECHANICS в Ферндейле, штат Мичиган, мы установили двухстоечный 12-дюймовый симметричный подъемник весом 9000 фунтов с гидравлическим насосом на 220 вольт (мы никогда не знаем, какие машины приедут). Двухбалочный подъемник — один из самых универсальных видов подъемников, который выбирают большинство людей.

Первым делом нужно получить и распаковать. Подъемники не совсем легкие, и они доставляются в больших деревянных ящиках, поэтому убедитесь, что грузоотправитель отправляет кран-манипулятор или вилочный погрузчик для разгрузки. Кроме того, имейте четыре тележки для мебели (поверьте мне, это того стоит), чтобы бросить ящик и вкатить его в гараж. Затем откройте коробку и сядьте, чтобы прочитать инструкцию. Нет, правда, читай их.

Отдельные этапы установки несложны (ну, большинство из них), но уделите особое внимание деталям. Мы говорим о потенциально опасной машине, так что не торопитесь.

Нажмите здесь, чтобы посмотреть, как установить автомобильный подъемник (часть 1)

Этап 1: Соберите металлический каркас

Группа разработчиков медиаплатформ

Держите отдельные компоненты квадратными и выровненными друг с другом. Затяните все болты вручную и проверьте выравнивание и базовый диапазон движения, затем закончите затяжкой всех болтов в соответствии со спецификацией.

Нажмите здесь, чтобы посмотреть, как установить автомобильный подъемник (часть 2)

Этап 2: Установка функционального оборудования

Группа разработчиков медиаплатформ

Балансировочные тросы, предохранительные замки и гидравлические системы могут быть подключены, когда подъемник еще находится на земле. Тросы служат для удержания каждой подъемной тележки на одинаковом уровне, чтобы кабина не поднималась неравномерно. Они крепятся с помощью болта, гайки и стопорной гайки и должны проходить через систему шкивов, как указано. Слегка натяните кабели, чтобы они оставались на месте.

Механизмы механической блокировки повышают безопасность и срок службы цилиндров, шлангов и фитингов за счет переноса веса с гидравлической системы на штифты, которые перемещают вес автомобиля на стойки. Рычаг, штифты, пружины и тонкий трос, проходящий через верхнюю пластину, соединяют обе стороны.

Гидравлика автоподъемника имеет только одну линию высокого давления (без обратной линии, как на тракторах). Давление на гидравлические цилиндры поднимает автомобиль, а его вес обеспечивает усилие, сжимающее цилиндры и опускающее автомобиль. Подсоедините гидравлические линии к основаниям цилиндров, затем установите насос и резервуар для жидкости. Подсоедините выход насоса к шлангу и затяните все соединения.

Этап 3: Поднимите подъемник

Группа разработчиков медиаплатформ

Когда лифт в основном собран и готов к подъему, отметьте пол для размещения. Используйте отвес, измерительную ленту, меловую линию и перманентный маркер, чтобы наметить конечные положения столбцов. Не забывайте учитывать автомобиль, приближающийся к подъемнику, поэтому при планировании учитывайте повороты и углы.

Подъем подъемника — дело серьезное. Пригласите хотя бы шесть сильных друзей помочь. Подавляющая рабочая сила и координация являются ключевыми факторами. Работайте вместе, чтобы поднять подъемник в нужное положение, и будьте осторожны, чтобы его инерция не опрокинула его на другую сторону. Как только он окажется в вертикальном положении, он будет стоять сам по себе. Используйте молоток, чтобы постучать по колоннам в точное положение.

Возьмите напрокат или одолжите перфоратор SDS Max (стандартный размер патрона ¾ дюйма), чтобы просверлить отверстие, вместе с битой для каменной кладки. Просверлите отверстия в монтажной пластине, чтобы избежать проблем с выравниванием и оставаться как можно более вертикальным. Просверлите бетон насквозь и наденьте защитное снаряжение, не допуская попадания порошкообразного бетона в отверстие. Клиновые анкеры диаметром три четверти дюйма почти повсеместно рекомендуются для автомобильных подъемников — бетон разрушится до того, как они выдернутся. Наденьте гайку на анкер заподлицо с концом и вбейте болт в монтажную пластину. Если якорь поврежден, вы можете вбить его в грязь и установить сверху неповрежденный. Затяните все гайки в соответствии со спецификацией. Проверьте столбцы по отвесу — они должны быть на 9.0 градусов по вертикали во всех направлениях; если это не так, выровняйте прилагаемые прокладки. Отвинтите анкеры, добавьте несколько прокладок, затяните анкеры и снова измерьте.

Нажмите здесь, чтобы посмотреть, как установить автомобильный подъемник (часть 3)

Этап 4. Заканчиваем и приступаем к работе

Группа разработчиков медиаплатформ

Отделка включает в себя найм квалифицированного электрика для подключения питания к насосу и розетку на колонке, чтобы рядом была электроэнергия 220 вольт для сварщика. Попросите друга помочь, расположив основание подъемного рычага с отверстиями в подъемной каретке, в то время как вы опускаете огромные штифты через отверстия; покачивайте рычаг, пока штифт не сядет. Установите фиксирующие зажимы и монтажные площадки. Теперь ваш лифт физически завершен.

Заполните гидробак и включите цилиндры, пока система не загружена. Это очищает шланги от воздуха, что может привести к прерывистому и неравномерному подъему. Убедитесь, что предохранительные механизмы работают должным образом — проверьте каждую гайку и болт и убедитесь в отсутствии утечек в гидравлической системе. Припаркуйте подъемные рычаги на земле и натяните тросы управления, как указано в руководстве по установке. Испытайте подъемник на своей нелюбимой машине. Оторвите его от земли, пока не сработает первый замок, и сбросьте гидравлическое давление. Автомобиль должен оседать равномерно; если это не так, вам нужно отрегулировать тросы управления. Покачайте машину вперед-назад и посмотрите на стойки, чтобы убедиться, что они устойчивы. Если это подтвердится, поднимите автомобиль наверх и начните работать над его ноющими проблемами.

Варианты поднятия настроения

Группа разработчиков медиаплатформ

Поиск и выбор подходящего подъемника — первый сложный шаг в этом процессе. Сбалансировать несколько приоритетов и технических ограничений, не забывая при этом о бюджете, непросто. Что ты будешь делать с подъемником? Вам нужен полный доступ к днищу автомобиля или достаточно, чтобы выполнять работы по торможению и перестановке шин? Делаете реставрацию или просто регулярное обслуживание? Было бы неплохо иметь дополнительное парковочное место в вашем гараже? Насколько велики автомобили, над которыми вы будете работать?

Что с магазином? Какая ширина, глубина и высота? Что такое электросервис? Какой толщины бетонная плита; он потрескался, слишком грубый, не по уровню? Продумайте все это, затем сопоставьте лифт с вашим магазином и потребностями.

ДВУСТОРОННИЙ ПОДЪЕМНИК

Две стойки используют два гидравлических цилиндра для привода четырех рычагов, чтобы поднять автомобиль в компактном пространстве. Эти подъемники имеют широкий диапазон грузоподъемности, легко устанавливаются и оставляют доступ ко всем механическим системам автомобиля. Есть несколько типов. По опорным плитам проходят страховочные тросы и гидравлические линии на уровне пола, а их более короткие стойки подходят для нижних гаражей. Накладные расходы соединяют эти элементы в распорке, связывая стойки вверху для большей устойчивости, но требуют большего зазора. Симметричные подъемники имеют рычаги одинаковой длины и несут более тяжелые грузы, но двери автомобиля задевают стойки. В асимметричных подъемниках используются рычаги разной длины, поэтому двери автомобиля не касаются стоек. Полы должны быть из хорошо выдержанного бетона без трещин, минимум 4 дюйма (лучше 6) для анкеров.

ПОДЪЕМНИК ЧЕТЫРЕХСТОЯННЫЙ

Сюрприз — в этом типе подъемника используются четыре стойки, по одной в каждом углу, для поддержки обслуживания и хранения. Сила исходит от одного гидравлического цилиндра, который приводит в движение лабиринт из высокопрочного стального троса, направляемого шкивами. Эти подъемники отлично подходят для работы с трансмиссией и выхлопной системой, но сложны для обслуживания подвески. Автомобили заезжают на подъемник и обслуживаются без разгерметизации подвески. Четырехстоечный подъемник стоит дорого, но его можно использовать на полах с плохим качеством поверхности и толщиной, поскольку нагрузка распределяется более равномерно и не требует анкеровки. Дополнительные аксессуары включают ролики, которые позволяют перемещать подъемник, и домкраты, чтобы поднять автомобиль с подвески для полного обслуживания.

СРЕДНИЙ/НОЖНИЧНЫЙ ПОДЪЕМНИК

Самый дешевый из группы (начальные модели стоят менее 1200 долларов) и наименее универсальный, ножничный подъемник или средний подъем, упаковывает оборудование в его центр, поэтому нет надежного способа работать с днищем автомобиля. Однако его проще всего установить, обычно требуется только 120-вольтовая мощность, 3 дюйма твердого бетона и минимальный зазор над головой. Этот подъемник работает с помощью гидравлики, чтобы открыть ножничный механизм, и автомобиль стоит на двух платформах, которые помещаются внутри его колесной базы. Если все, что вам нужно, — это легко снять автомобиль со всех четырех колес или поднять его на удобную рабочую высоту для тормозов, шин, подвески или кузова, ножничный подъемник — хороший выбор.

Чертежи для автоматических вертелов Сделай сам самодельный подъёмник кузова снизу вверх Собери свой — Магазин лучших чертежей своими руками

Сделай сам Схемы для гриля для авто Самодельный подъёмник кузова снизу вверх

Эти чертежи покажут вам, как построить свой собственный Auto Car Rotisserie. После покупки подержанного вертела, затем создания собственного. Я был так доволен своим собственным дизайном, что решил составить эти планы. Сейчас я сделал несколько таких для друзей, соседей и 4 для местного кузовного цеха. Мы все любим их, и я знаю, что вы тоже. Я принимал участие в восстановлении старых Chevelle, Corvette, Mustang, Camaro и старого пикапа Ford. Самая тяжелая машина была 1973 Chevelle Laguna, и это сработало как по маслу.

Я знаю, что Laguna 1973 года немного отличается, но моему внуку она понравилась, и он уговорил меня полностью отреставрировать ее. Поскольку моему внуку в то время было всего 10 лет, я очень ценил то, что он был на гриле. Я смог повернуть его в несколько положений, чтобы мы оба могли участвовать в бесконечном шлифовании.

Что такое автоматический вертел?
Если вы ищете автоматический гриль, вы можете найти его у местного механика или в Интернете. Эти машины поставляются с несколькими различными аксессуарами и могут быть немного дорогими, так что имейте это в виду. Вот несколько вещей, которые вы должны знать об авторефрижераторах. Первое, что вы должны знать, это то, что вы должны учитывать размер вашего автомобиля, так как от этого будет зависеть, сколько места вам нужно покрыть. Следующее, что вы должны знать, это то, что автоматические грили не всегда поставляются со всеми аксессуарами.

Выбор более легких материалов для гриля
При выборе материалов для автоматического гриля учитывайте прочность каждого компонента. Хотя поначалу дешевые грили могут показаться отличной идеей, их дешевые материалы часто представляют наибольшую опасность для безопасности. Хорошо сделанный автоматический гриль будет крепким и не сломается под нагрузкой от вращения автомобиля или удержания его в устойчивом положении. Кроме того, выбор материалов, которые легче веса автомобиля, обеспечит безопасность гриля.

Варианты моделей вертелов
Автовертелы — это специализированное оборудование, которое подвешивает кузов автомобиля над землей. Большинство моделей оснащены поворотными кронштейнами, которые позволяют автомобилю вращаться во время ремонтных работ. Каркас гриля изготовлен из толстой стали и, вероятно, включает ролики. Вертел позволяет кузову автомобиля вращаться в том же направлении, что и выполняемая работа. По этой причине многие модели стоят дороже других.

Стоимость гриля
Если вы подумываете о покупке авторефрижератора, знайте, что это может оказаться значительной инвестицией. Тем не менее, классические автомобили сейчас стоят больше, чем когда-либо, и все больше парней строят свои собственные автомобили, что делает этот инструмент разумной покупкой. Чтобы гарантировать, что вы получите наилучшее соотношение цены и качества, вы должны учитывать следующие факторы при выборе типа автоматического гриля для покупки.

Требуется домкрат для гриля
Если вы любитель гриля, вам может быть интересно, нужен ли вам специальный автоматический домкрат. Покупка одного из них — это инвестиция в безопасность и удобство вашего проекта. Автомобильные домкраты необходимы для подъема и опускания кузова автомобиля в процессе приготовления пищи, и для этого вам может не понадобиться гидравлический домкрат. Тем не менее, вы должны обязательно проверить качество домкрата, который вы покупаете, прежде чем совершать покупку. Некоторые компании могут поставлять вам дешевые китайские домкраты, и это может стать головной болью.

Использование гриля для восстановления мускул-кара
Первое, что нужно учитывать при использовании гриля для восстановления мускул-кара, — сколько времени вы сэкономите. При этом вам не придется тянуть двигатель, но на кузовные работы и покраску потребуется больше времени. Вертел позволяет добраться до любой части автомобиля, не беспокоясь о повреждении рамы автомобиля. Вертел также позволяет лучше восстановить раму и другие части автомобиля.

Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-х годов. После более чем 30 лет работы в строительной отрасли он увлекся созданием крутых вещей вокруг своей фермы и хижины. Это отличные проекты своими руками. С небольшим навыком каждый может сделать это самостоятельно. Бен всегда на связи, если у вас есть какие-либо вопросы при создании одного из его проектов. Он постоянно добавляет новые планы.

Поделитесь этим продуктом

3pt Box Blade Plans Сделай Сам Садовый ящик Скребок Насадка для трактора Собери свой собственный

19,95 $

4-цветный трафаретный станок Планы DIY Машина для трафаретной печати Создайте свой собственный

$0,00

пистолет для дуговой сварки планы DIY алюминиевая сварочная горелка металлообрабатывающее оборудование ручной работы

$0,00

Планы гибочного тормоза 18-дюймовое оборудование для металлообработки из листового металла «Сделай сам»

14,95 $

11 работ по техническому обслуживанию автомобилей, которые можно выполнять в гараже

Теперь, когда в нашем архиве более 3500 статей, мы решили переиздавать классическую статью каждое воскресенье, чтобы помочь нашим новым читателям открыть для себя одни из лучших вечнозеленых жемчужин прошлого. . Эта статья была первоначально опубликована в июне 2020 года.

Эта гостевая статья была написана Тони Галлоуэем.

Было время, когда почти каждый мужчина умел возиться и чинить вещи на своей машине. Сегодня, когда автомобили стали более сложными и технологичными, идея работы с вашим транспортным средством кажется более пугающей, и большинство парней привозят свою машину в мастерскую всякий раз, когда у нее возникают проблемы или просто требуется техническое обслуживание.

Хотя у многих современных людей может не хватать времени, терпения и навыков для капитального ремонта автомобилей (хотя при должной подготовке и процессе такие проекты могут быть более доступными, чем вы думаете), существует еще множество основные работы по техническому обслуживанию, которые любой человек, независимо от опыта или врожденной ловкости, может выполнить самостоятельно.

Самостоятельное техническое обслуживание автомобилей может многое порекомендовать: каждая работа — это возможность развить новые навыки, а также более глубокое понимание того, как работает ваш автомобиль; вещи, которые когда-то озадачивали вас, становятся простыми. Наряду с этим увеличением возможностей и компетентности приходит уверенность в том, что вы можете позаботиться о вещах, которые идут не так, как надо, независимо от времени и места. С практической точки зрения, выполнение работ по техническому обслуживанию самостоятельно может сэкономить вам значительные суммы денег по сравнению с передачей работы на аутсорсинг в автомастерскую. Кроме того, хотя это может показаться не так, обслуживание своими руками может быть даже более удобным; если учесть поездку в мастерскую, время, которое вы будете ждать, пока вашу машину обслуживают, и дорогу домой, вы часто можете выполнить работу самостоятельно за столько же или меньше времени — и опять же, с меньшими затратами.

Если вы хотите начать ремонтировать свой автомобиль самостоятельно, ниже вы найдете 11 заданий, с которыми справится даже настоящий автомобильный новичок. Мало того, что они не требуют никакого опыта, они не требуют ничего, кроме основных ручных инструментов, а в некоторых случаях вообще каких-либо инструментов.

1. Замена воздушного фильтра двигателя

Интервал обслуживания: Один раз в год или каждые 15 000–20 000 миль
Стоимость в магазине: $30–60
5–60 $3 Стоимость самостоятельного ремонта0092

Начиная с 1950-х и вплоть до конца 80-х, типичный ремонт автомобиля заключался в замене свечей зажигания, проводов свечей зажигания и воздушного фильтра. За последние 20 лет в технологиях свечей зажигания и зажигания были достигнуты значительные успехи, которые, наряду с управляемым компьютером впрыском топлива, устранили необходимость «ежегодной настройки» этих компонентов. Остается только скромный воздушный фильтр, технология, которая практически не менялась в течение полувека или даже больше. Это просто бумажная, картонная или пенопластовая вставка, которая удерживает всю пыльцу, грязь и насекомых от попадания в двигатель. Со временем он загрязняется и забивается мусором и двигателю приходится тянуть воздух через всю эту гадость. Конечным результатом является потеря мощности и снижение расхода топлива.

Заменить воздушный фильтр в автомобиле почти так же быстро и легко, как заменить фильтр в кофеварке. Хотя точный процесс зависит от марки и модели, обычно в руководстве пользователя или в Интернете есть иллюстрация с практическими рекомендациями. На большинстве современных автомобилей фильтр находится в легкодоступной пластиковой коробке под капотом, которая обычно закрывается зажимом или защелкой. Это слишком простая работа, чтобы платить механику $30+, чтобы он сделал это за вас.

2. Замена салонного воздушного фильтра

. , став стандартным оборудованием вскоре после начала века. Это именно то, на что это похоже: фильтр, который очищает воздух, поступающий в салон вашего автомобиля через вентиляционные отверстия. Принцип тот же, что и при ежемесячной замене фильтров в домашней системе отопления и вентиляции. Он предотвращает попадание листьев, жуков и мусора в вентиляционную систему автомобиля, что может привести к повреждению, странным грохотам или неприятным запахам.

Это такая же простая работа, как воздушный фильтр двигателя. Расположение этого фильтра зависит от типа автомобиля. Доступ к нему часто осуществляется за пластиковой дверью под капотом, чуть ниже стеклоочистителя со стороны пассажира или за перчаточным ящиком. Вам придется провести небольшое исследование, чтобы выяснить, где он расположен на вашем автомобиле, но самостоятельная работа по этой работе будет стоить небольшую часть того, что вы заплатили бы в дилерском центре. И, в качестве дополнительного бонуса, в большинстве магазинов автозапчастей есть ароматизированные фильтры, которые сохранят запах вашего автомобиля свежим.

3. Щетки стеклоочистителя

Интервал обслуживания: Каждые 6-12 месяцев или когда они явно не очищают воду

Стоимость в магазине: в качестве бесплатного подарка при покупке в их магазине)

Стоимость изготовления своими руками: 10-30 долларов США (за щетку)

Наличие исправных дворников имеет решающее значение для безопасного вождения в ненастную погоду. Со временем резиновые лезвия изнашиваются или высыхают под воздействием солнечных лучей. Результатом является пятно воды в вашем поле зрения, а не чистое движение, которое вы ожидаете. Если вы покупаете щетки в крупной сети автозапчастей, они обычно установят вам новые дворники в качестве любезности. Однако есть кое-что, что можно сказать о том, как научиться делать это самостоятельно. Это еще один ремонт без инструментов, так как лезвия обычно фиксируются с помощью простого пластикового зажима. Вы можете сделать это менее чем за три минуты, поэтому примите предложение о бесплатной рассрочке, если хотите, но никогда не нужно платить кому-то, кто сделает эту работу за вас.

4. Замена лампы

Интервал обслуживания: Интервал не установлен — замените лампу в случае выхода из строя, что значительно зависит от автомобиля и условий эксплуатации

Цена в магазине: 20–30 долларов США за стандартную лампочку; 50–150 долларов США за фары

Стоимость самостоятельной сборки: Весьма варьируется, от 10 до 100 долларов США

Хотя фары могут быть немного неудобны на некоторых новых моделях автомобилей, их, как и другие лампы в автомобиле, обычно можно заменить без каких-либо дополнительных затрат. специальные инструменты. Однажды я заменил фару на Jeep Grand Cherokee коллеги на стоянке у моего офиса. Дилерский центр назвал ей 500 долларов, сославшись на труднодоступное расположение лампочки и на то, что на разборку и повторную сборку потребуются часы труда. Эта конкретная лампочка была дорогой, и мне потребовалось почти 45 минут, чтобы выполнить работу, но она сэкономила более 400 долларов, выбрав маршрут «сделай сам».

Большинство лампочек очень легко заменить, но следует помнить о нескольких вещах. Практически все типы ламп нагреваются при включении. Если вы коснетесь стеклянной части пальцами, вы загрязните колбу кожным жиром. Масла будут гореть на поверхности стекла и приведут к преждевременному выходу из строя. Нитриловые перчатки значительно облегчают установку ламп без загрязнения. Еще один совет — нанесите тонкий слой диэлектрической смазки (на патрон, а не на саму лампочку), чтобы защитить от влаги и предотвратить коррозию.

5. Проверка жидкости

Интервал обслуживания: Проверка и доливка ежемесячно

Стоимость в магазине: $20-30

Самостоятельная стоимость: Без ежемесячной платы, просто время от времени покупайте жидкости по мере необходимости

Мониторинг уровня жидкости раньше был обычной практикой почти для всех владельцев автомобилей, но по мере того, как с годами совершенствовались системы защиты от утечек жидкости, он стал гораздо менее распространенным. Частично это связано с тем, что в большинстве современных автомобилей есть датчики, которые предупредят вас о ситуации с низким уровнем жидкости.

Тем не менее, не стоит доверять свой автомобиль исключительно этой сенсорной системе. Так как благополучие и долговечность автомобиля зависят от различных жидкостей, стоит научиться проводить периодический визуальный осмотр; ручная проверка может помочь вам обнаружить небольшие проблемы до того, как они станут большими и дорогостоящими.

Наиболее важной жидкостью, которую необходимо проверить, является моторное масло, как на надлежащий уровень заполнения, так и на отсутствие пригорания, обесцвечивания или загрязнения. Сразу за ним в списке приоритетов находится охлаждающая жидкость двигателя, которую обычно легко проверить, посмотрев на уровень жидкости, отмеченный на бачке. Другие вещи, которые нужно проверить, включают тормозную жидкость, жидкость для гидроусилителя руля и жидкость для омывания ветрового стекла. На некоторых автомобилях вы также можете проверить трансмиссионную жидкость с помощью щупа, аналогичного моторному маслу.

6. Серпанциновый ремень

Интервал обслуживания: каждые 40 000 до 50 000 миль, или когда он становится скрипуче и/или потрескался

Стоимость магазина: $ 80-140

DIY: $

DIY: 3333. 4000

DY: $

.

Поликлиновой ремень — это резиновый ремень, который приводит в движение все ваши аксессуары, такие как генератор переменного тока, насос гидроусилителя руля и компрессор кондиционера. По мере старения в жарких условиях моторного отсека они растягиваются, высыхают, трескаются и, в конце концов, ломаются. За этим легко следить; поскольку он перемещается взад и вперед среди множества различных шкивов, вы можете хорошо видеть обе стороны ремня. Также легко проверить натяжение ремня пальцем.

Если на материале ремня видны трещины, он кажется менее натянутым или свистит при работающем двигателе, возможно, пришло время его замены. Вам понадобятся некоторые основные ручные инструменты, чтобы попытаться это сделать, но все, что действительно требуется, это головка соответствующего размера и трещотка с длинной ручкой или короткая трещотка с куском трубы на рукоятке для небольшого дополнительного рычага. Прежде чем начать, убедитесь, что где-то рядом с ремнем есть наклейка, на которой показано правильное расположение ремня среди множества различных шкивов. Если его нет, вы обычно можете найти схему для своей марки и модели в Интернете или нарисовать свою собственную схему, прежде чем снимать старый ремень. Иногда на коробке с новым ремнем есть схема для разных моделей, к которым подходит ремень. Удостовериться, что у вас есть эта информация, является самой сложной частью. После этого достаточно использовать храповик или длинный гаечный ключ, чтобы снять натяжение с ремня, снять и заменить его.

7. Замена батареи

Интервал обслуживания: Ожидаемый срок службы большинства автомобильных аккумуляторов составляет 3-5 лет, и рекомендуется заменять их в течение этого интервала, но если вы готовы к приключениям, вы можете получить дополнительное время. ; У меня есть Jeep Wrangler с аккумулятором 8-летней давности, который все еще работает

Цена в магазине: 170–250 долларов

Стоимость самостоятельной сборки: 90–120 долларов

Батареи — один из наиболее подверженных поломкам компонентов автомобиля. транспортное средство. Чем роскошнее ваш автомобиль, тем больше будет ваша батарея и тем сложнее будет получить достаточную силу тока, чтобы запустить ее, когда батарея выйдет из строя. Знание того, как установить новый самостоятельно, не только сэкономит вам немного денег, но также может стать разницей между застреванием в ожидании эвакуатора или возвращением на дорогу.

Для работы вам понадобится простой набор трещоток с парой удлинителей. Это просто вопрос ослабления и удаления положительного и отрицательного кабелей аккумулятора и зажима, который удерживает аккумулятор на месте. После этого достаточно извлечь старую неисправную батарею и установить новую на место. Обычно лучше сначала отсоединить черный кабель и заменить его последним. После того, как вы сделаете это пару раз, это будет почти так же просто, как заменить батарейки в пульте телевизора, и вы удивитесь, почему вы когда-либо платили механику, чтобы он сделал что-то настолько простое.

8. Замена масла

Интервал обслуживания: Как правило, каждые 3000–5000 миль; см. руководство по эксплуатации вашего автомобиля.

Стоимость в магазине: 45–70 долл. США

Стоимость самостоятельной сборки: 25–40 долл. США

Масло является источником жизненной силы любого двигателя внутреннего сгорания. Ранее мы говорили о важности контроля за моторными жидкостями, но также важно помнить, что со временем даже самое лучшее синтетическое масло начинает разрушаться и загрязняется. Таким образом, у вас может быть достаточно масла в вашей машине, но она может уже не очень хорошо выполнять свою работу. Вот почему крайне важно менять масло с регулярно рекомендуемыми интервалами. В некоторых цепочках замены масла вам заменят масло всего за 30 долларов, но если в вашем автомобиле используется синтетическое масло или требуется более четырех литров, эта цена быстро взлетит до 50 долларов или больше, и вы можете рассчитывать примерно на двойную цену. дилерский центр. Оба места также неизменно будут пытаться уговорить вас позволить им заменить воздушный фильтр, фильтр салона и, возможно, дворники ветрового стекла, все, что вы можете и должны сделать сами.

Любой может сделать эту работу самостоятельно, если не боится немного испачкаться. Все, что вам понадобится, — это домкрат с опорами или набор автомобильных рамп, базовый набор трещоток и контейнер для сбора старого масла для утилизации. Если вы водите большой внедорожник или грузовик, вам может даже не понадобиться домкрат или набор пандусов. Всем остальным они понадобятся, чтобы под машиной было достаточно места для работы. Прочтите в Интернете о безопасности домкрата и никогда не работайте под автомобилем, поддерживаемым одним домкратом. Существует множество отличных ресурсов, которые могут помочь вам следовать передовым методам работы с гидравлическими или механическими домкратами. Залезть под машину – самая сложная часть этой работы. После этого, если вы сможете открутить болт сливной пробки с помощью гаечного ключа или храповика и расположить сливной поддон для сбора старого масла, в основном все готово.

Так как это одна из наиболее часто выполняемых работ по техническому обслуживанию автомобиля, мастер может сэкономить много денег в течение всего срока службы автомобиля. Предположим, что типичный интервал замены масла составляет 5000 миль, а большинство современных автомобилей способны проехать четверть миллиона миль при надлежащем техническом обслуживании и уходе, и если предположить, что большинство людей будут экономить от 20 до 40 долларов каждый раз, когда они самостоятельно заменяют масло, общая экономия может легко исчисляться четырехзначными цифрами в течение нескольких лет.

9. Тормозные колодки

Интервал обслуживания: Каждые 50 000 миль, или когда тормоза начинают скрипеть/скрежетать

Стоимость в магазине: $120-250 за ось

Полное раскрытие, я некоторое время уклонялся от изготовления тормозных колодок после того, как сделал все остальное в этом списке. Это немного сложнее, чем другие работы, и есть некоторый страх совершить критическую ошибку — ставки кажутся немного выше, когда вы думаете о том, насколько важны тормоза для вашей безопасности. Однако на самом деле это чертовски просто, и как только вы войдете туда и увидите это, вы будете доверять себе, что сделаете работу намного более тщательно, чем механик, который спешит с вашим ремонтом, чтобы добраться до следующих двадцати, ожидающих позади него. .

Вы можете осматривать тормозные колодки с надетым колесом, но вы можете гораздо лучше рассмотреть вещи со снятым колесом. Поддомкратить машину, чтобы снять ее, на самом деле проще, чем при замене масла; вам нужно поддерживать только один угол автомобиля за раз, и вам не нужно подвергать себя опасности, находясь под автомобилем во время работы. Говоря о снятии колеса, вам понадобится гаечный ключ; большинство автомобилей идут с одним. Обычно вы можете найти его рядом с запасным колесом в багажнике или где-нибудь под капотом. Если нет, то это недорогая покупка, чтобы получить четырехсторонний шиномонтаж, и он может вам понадобиться, если у вас когда-нибудь будет квартира на обочине дороги.

На YouTube есть несколько замечательных видеороликов, которые шаг за шагом проведут вас через эту работу и покажут, что конкретно нужно искать. Если для вашей конкретной марки и модели его нет, вы, вероятно, можете получить его, посмотрев видео с другим автомобилем; дисковые тормоза очень похожи на большинстве автомобилей. Одно из моих любимых видео на эту тему можно найти на канале Криса Фикса на YouTube. Менее чем за пятнадцать минут вы можете получить всю информацию, необходимую для самостоятельного решения этой проблемы.

10. Поворот шин

Интервал техобслуживания: Каждая вторая замена масла или каждые 10 000 миль

Стоимость в магазине: 30–40 долл. станешь старым профессионалом в безопасном отрыве машины от земли. Для этой работы проще всего поднять всю машину. Это довольно просто сделать с помощью двух домкратов или одного домкрата и пары подставок. Вы даже можете сделать это с помощью всего одного домкрата и ничего больше, хотя для этого потребуется играть с вашими шинами в музыкальные стулья. Вам нужно будет выяснить, какова схема вращения для вашей конкретной поездки. Обычно передние шины меняются местами и перемещаются в заднюю часть автомобиля, а задние шины перемещаются прямо вперед, но это зависит от переднеприводной, заднеприводной и полноприводной конфигураций. Если вы сомневаетесь, проведите небольшое исследование.

Перестановка шин через каждые пару замен масла сэкономит вам деньги несколькими способами. Во-первых, это продлевает срок службы шин и обеспечивает их равномерный износ. Шины дорогие; набор из четырех может стоить от 400 до 1000 долларов. При такой высокой стоимости есть смысл сделать так, чтобы они служили как можно дольше. Кроме того, это, по сути, можно сделать самостоятельно, затратив только ваше время, но вы заплатите 30 долларов или больше, чтобы магазин сделал это за вас.

11. Деталь Автомойка

Интервал техобслуживания: Каждые 6 месяцев или чаще по желанию

Стоимость в магазине: 100-200 долларов

Стоимость самостоятельного ремонта: Приобретение некоторых основных чистящих средств обойдется менее чем в 30 долларов и продлится вам несколько лет, даже если вы моете машину ежемесячно

Когда вы думаете об уходе за автомобилем своими руками, вы, вероятно, не думаете о мойке автомобиля, но есть несколько причин, по которым вы должны это сделать. Очистка ходовой части автомобиля от соли и дорожного мусора может значительно снизить риск появления ржавчины, особенно для тех, кто живет в северном климате и ездит по засоленным дорогам. Это также может значительно облегчить обнаружение утечек, которые в противном случае вы могли бы не заметить среди всей грязи. То же самое относится и к окрашенным поверхностям вашего автомобиля. Если вы смываете едкую соль, ваша краска будет выглядеть великолепно в течение многих лет. Другие опасности для вашей краски включают птичий помет и сок деревьев, которые могут повредить блестящее прозрачное покрытие вашей краски из-за их кислотности. Краска — это единственное, что находится между элементами и подверженным ржавчине металлом вашего автомобиля, поэтому забота об этом экстерьере избавит вас от дорогостоящего кузовного и покрасочного ремонта в будущем.

Моторный отсек часто упускают из виду во время мойки. Есть опасения по поводу распыления воды под высоким давлением вокруг всех этих электрических соединений. Но с небольшой осторожностью можно заставить моторный отсек выглядеть совершенно новым, каким бы грязным он ни был. Есть еще одно отличное видео Криса Фикса о всех шагах, необходимых для суперочистки двигателя автомобиля.

Чистка салона обычно является последним шагом, но не стоит торопиться. Именно здесь вы проводите большую часть своего времени, поэтому здесь обязательно должно быть чисто и комфортно. Интерьер вашего автомобиля сильно изнашивается пассажирами, особенно если это дети, и экстремальными температурами, которые варьируются от жаркого летнего солнца, светящего через лобовое стекло, до ледяного зимнего льда, который образуется на вашем автомобиле и превращает его в лед. в автомобиль-велосипед. В конце концов ваши кожаные сиденья треснут, как и ваша виниловая приборная панель. На рынке существует множество продуктов, специально разработанных для кондиционирования и защиты этих материалов. Если вы потратите время даже два раза в год на чистку и защиту салона, это может изменить внешний вид вашего автомобиля, когда ему исполнится десять лет. Вы можете потратить пару сотен долларов на детализацию своего автомобиля, но гораздо дешевле сделать это дома, и вы сделаете работу лучше.

Даже если вы никогда раньше не ремонтировали свой автомобиль, вы справитесь с любой из вышеперечисленных работ. В жизни так много вещей, которые мы не пробуем, потому что боимся все испортить. Техническое обслуживание автомобилей не обязательно должно быть одним из них. Если вы застряли, вы всегда можете вернуться к оплате механику. В то время как дилерский центр, скорее всего, не будет устанавливать ваши детали, купленные на дому, многие независимые магазины будут просто взимать плату за работу.

Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *

Email *

Сайт
