циклон для пылесоса своими руками — ВикиСтрой

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

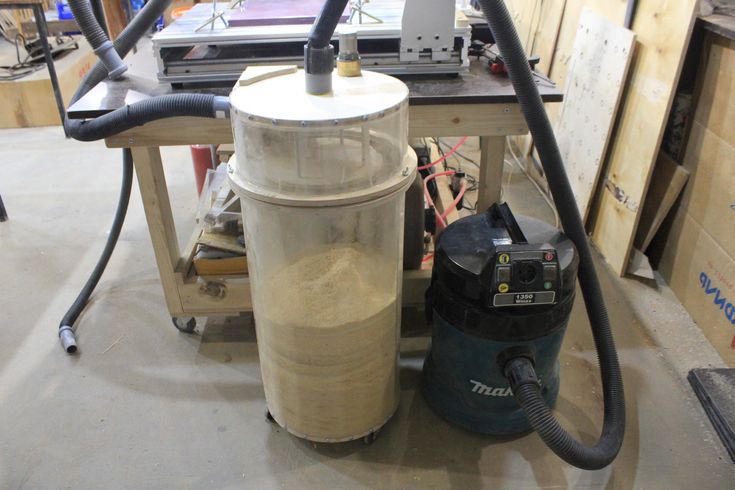

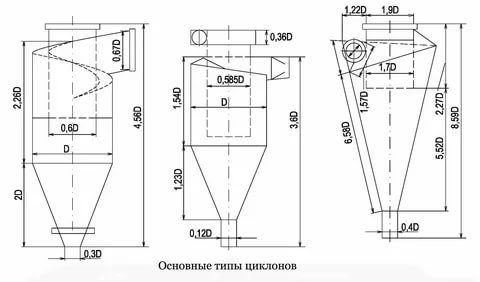

Схема работы фильтра-циклона

Такого рода фильтры входят в комплект многих промышленных пылесосов, но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже.

Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли.

Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

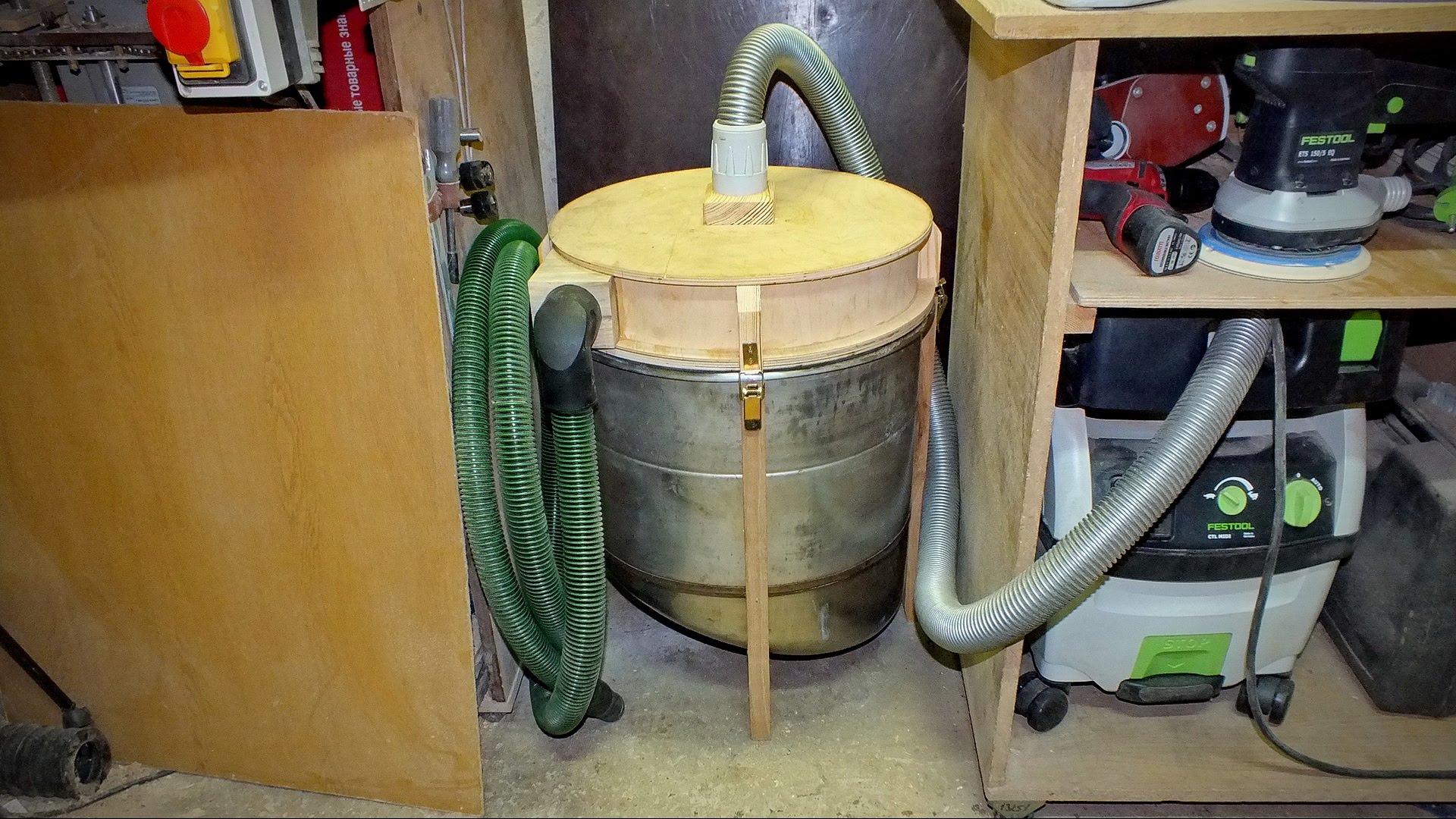

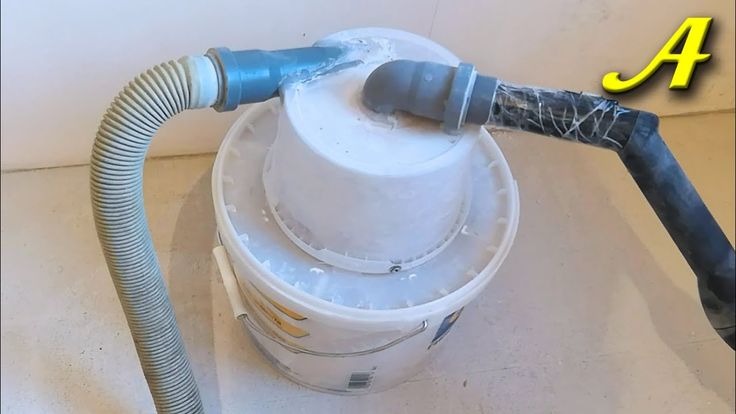

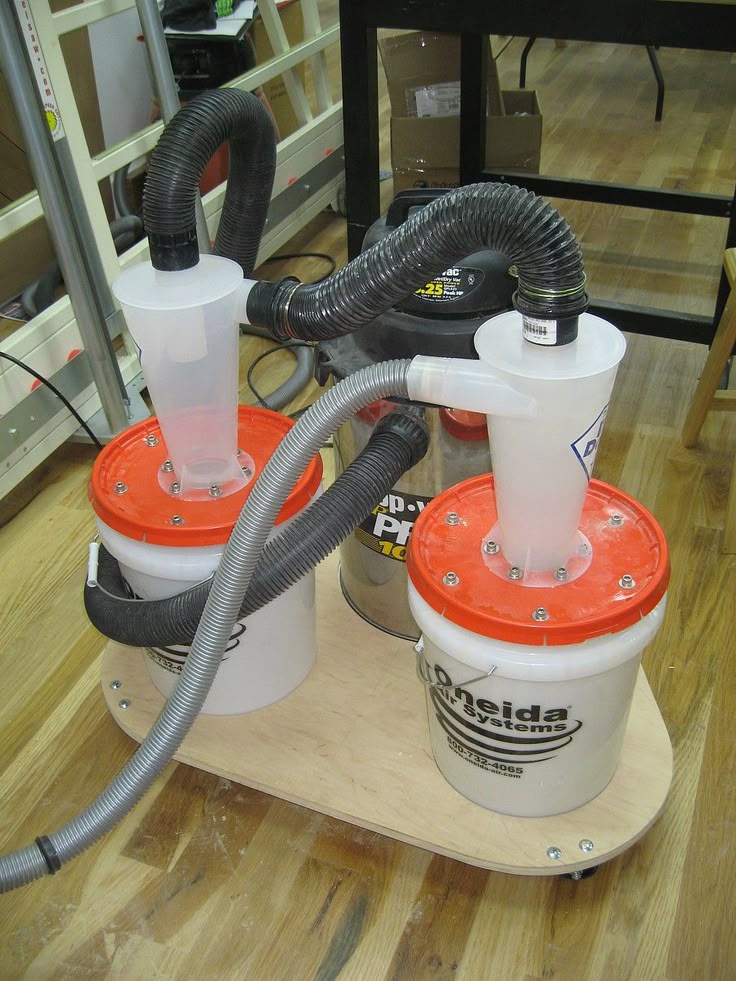

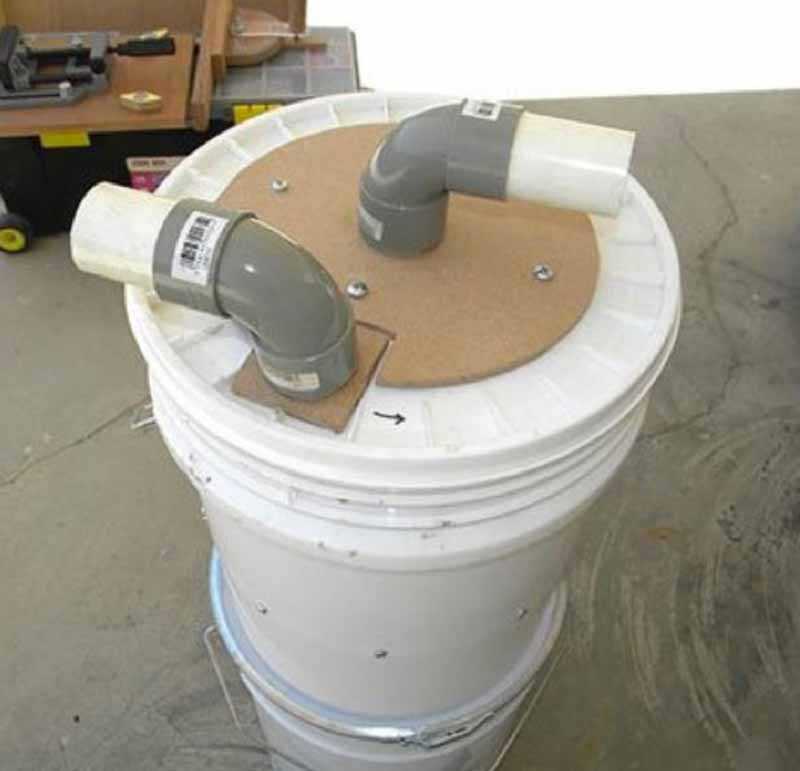

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.

С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.

Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.

Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.

Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

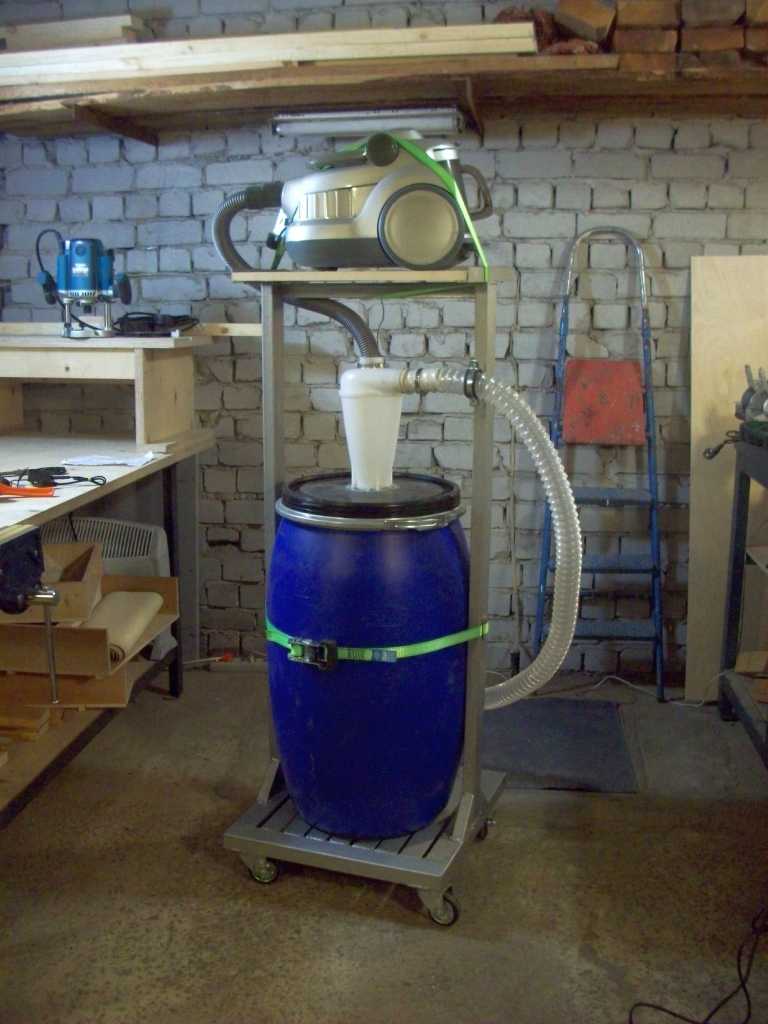

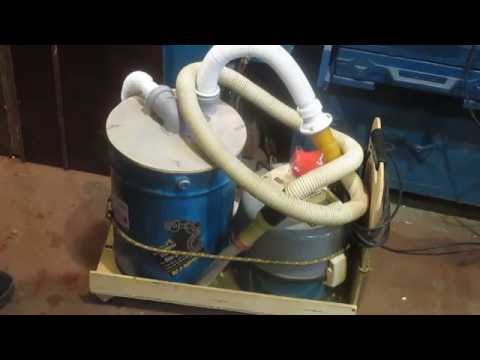

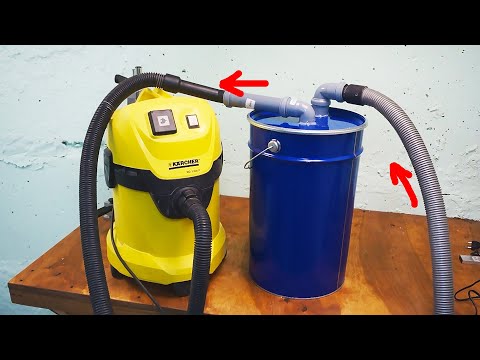

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

рмнт.ру

Рекомендации по самостоятельному изготовлению фильтра циклон для пылесоса

При проведении ремонтных и строительных работ появляется много мусора. Опилки, стружка, обрезки материалов вперемешку с пылью должны регулярно убираться. Обычное подметание шваброй исключается из-за специфики работы, если возможно налипание пыли и мелких частичек на поверхность, к примеру, после грунтовки или окраски.

Обычный пылесос с таким мусором не справится или очень быстро выйдет из строя. Бытовые электрические приборы рассчитаны на среднюю непродолжительную нагрузку.

• Когда стоит использовать строительный пылесос
• Плюсы и минусы строительного пылесоса
• Изготовление циклона своими руками
• История появления фильтра циклон

Для таких случаев выпускается специализированная техника. Строительный пылесос может достаточно долго работать без остановки, имеет значительную мощность, и в нем используются совершенно иные, чем в бытовых пылесосах, системы фильтров.

Когда стоит использовать строительный пылесос

Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.

Кусочки пенопласта и полиэтиленовой пленки, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.

Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.

Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.

Именно в таких условиях лучшим решением будет использование строительного пылесоса.

Плюсы и минусы строительного пылесоса

Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.

Но у него есть и минусы:

• Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
• Большие размеры и вес.

Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.

Изготовление циклона своими руками

В Интернете есть огромный выбор инструкций по самостоятельному изготовлению фильтра циклон, в том числе с приложенными чертежами и фотографиями. Но их объединяет стандартный набор комплектующих.

Итак, что нам потребуется:

• Масляный фильтр из магазина автопринадлежностей. С его помощью улавливается мелкий мусор и пыль.
• Емкость с плотно закрывающейся крышкой порядка 20−25 литров. Например, ведро из-под краски.
• Два пластиковых колена, одно с углом 45°, второе 90°.
• Метровая труба.
• Шланг длиной свыше 2 м.

Инструкция по сборке.

1. Сделайте в крышке емкости отверстие, соответствующее диаметру колена с прямым углом.
2. Щели следует заделать герметиком.
3. На боковой поверхности ведра следует сделать еще одно отверстие, уже под диаметр колена в 45°.
4. Гофрированную трубу и колено соедините. Выход шланга следует наклонить в сторону дна для соответствующего направления потока воздуха, приносящего мусор.
5. Масляный фильтр лучше обтянуть материалом вроде сетки или капрона (женские колготки вполне подойдут). Это убережет от попадания крупных фракций.
6. Последним шагом будет соединение колена из п. 1 с выходом фильтра.

Главным показателем того, что циклон для пылесоса своими руками собран правильно, будет мусор, собирающийся на дне или оседающий на стенках емкости, при этом всасывание будет быстрым и качественным. Не забывайте контролировать герметичность конструкции.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

• не требуются мешки для сбора пыли и их постоянная замена;
• компактные размеры фильтра;
• тихая работа;
• легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
• скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Dust Sheriff — самая эффективная система пылеулавливания для цеховых пылесосов

Dust Sheriff

— самый эффективный циклонный пылесборник для цеховых пылесосов с самой высокой скоростью потока на рынке —
​Никогда больше не нужно чистить фильтр пылесоса.
​ Тратьте больше времени на изготовление, сборку и ремонт и меньше времени на уборку.

Планы​   9,95 долл. США                                                                                                                        (бесплатная доставка)

Dust Sheriff  — это первый и единственный циклонный сепаратор на рынке, в который встроен фильтр (дополнительно)                                       , встроенный в циклон. ​    Вам     НИКОГДА    не придется снова чистить фильтр! С установленным дополнительным фильтром Dust Sheriff улавливает более 99,5 % пыли размером более 0,5 микрон.

Dust Sheriff подключается к вашему промышленному пылесосу и удаляет больше пыли, чем любой другой циклонный пылеуловитель, представленный на рынке. Даже без установленного встроенного фильтра Dust Sheriff удаляет в 5 раз больше мелкой пыли, чем ведущая система циклонного сепаратора, и пропускает на 30 % больше воздуха! Это огромные преимущества, не говоря уже о том, что вы можете собрать Dust Sheriff (простая версия) менее чем за 15 долларов США! Даже меньше, если у вас уже есть некоторые из общих материалов.

Dust Sheriff предлагает три преимущества по сравнению с циклонными пылеуловителями Dust Vice и Dustopper:
1. Он пропускает на 30–45 % больше воздуха
2. Он собирает в 5–15 раз больше мелкой пыли. стоимость изготовления менее 15 долларов США (Простая версия)

Подробные характеристики и результаты испытаний представлены в этой статье.

Планы       включают:

• Подробные пошаговые инструкции, которые проведут вас через каждую деталь процесса сборки.
• 3D-рисунки и чертежи с точными размерами, которые я использовал для достижения такого высокого уровня производительности.
• Усовершенствованные советы по изготовлению
• В планы также входит эксклюзивная дополнительная функция, которая позволит фильтру оставаться чистым еще дольше.

Этот комплект оборудования превратит эту сборку в простую сборку, которую вы сможете настроить и запустить за один час!
 Крепежный комплект      включает:

•  Входная труба – с переходом от круглой к прямоугольной для повышения эффективности сбора
• Выпускной патрубок70 73
• Сборка выпускной трубы — Предварительно собран и     готов к установке!

                                                           3                               Болт перегородки
                                                                                                                              0 Часто задаваемые вопросы:

1. Нарушаете ли вы законы физики, чтобы получить более высокий поток и более высокий сбор     эффективность?
Ответ:  Никакого волшебства. Ведущие циклоны имеют встроенные недостатки, которые вызывают большие ограничения потока. Конструкция Dust Sheriff также преобразует кинетическую энергию, создаваемую в циклоне, обратно в напор гораздо эффективнее, чем любой другой промышленный циклон.

2.   Можно ли использовать любое 5-галлонное ведро для изготовления простой версии?
Ответ:    Может быть. Крышки 5-галлонных ведер Lowes теперь подходят для этой конструкции. Могут быть и другие комбинации ведра/крышки, которые работают, но я тестировал только комбинацию ведра и крышки Home Depot.

3.   У меня есть пылеуловитель, и он не пропускает пыль. Как это может пропускать в 5 раз меньше пыли?
Ответ:       Циклоны Dust Vice и Dustopper очень эффективно удаляют крупные частицы пыли. Однако Dust Sheriff пропускает в 1/5 меньше мелкой пыли (я использовал кукурузный крахмал для своих тестов), чем Dust Vice, и в 1/15 меньше, чем Dustopper со снятым фильтром.

Ни один циклон не эффективен для частиц размером менее 10 микрон. Однако с установленным фильтром пылесос Dust Sheriff можно использовать без фильтра на строительном пылесосе. Тем не менее, я все равно рекомендую использовать магазинный вакуумный фильтр в качестве второй линии защиты. Так как он останется очень чистым, вам больше никогда не придется чистить его.

Ознакомьтесь с другими продуктами Shop Hacks   to      Создайте   СВОЕ    Пространство!

Самодельный циклонный пылеуловитель для вашего магазина

25 акции

• Поделиться
• Твит

Один из лучших советов, которым я могу поделиться с вами за годы работы в моем гараже, — это убирать на ходу. Но с некоторыми материалами это не всегда удобно.

Всякий раз, когда я занимался деревообработкой, мой распорядок был следующим: измерил, вырезал или распилил, а затем соединил детали вместе. Так приятно видеть, что в итоге все сошлось!

Но как только я отпраздновал свой последний домашний проект, мне пришлось столкнуться с конфетти из древесной стружки вокруг меня. Конечно, пахнет приятно, но стоит ли мне вдыхать эту дрянь во время работы?

Я знал, что пришло время перемен, потому что я устал убирать беспорядок из опилок и хотел защитить свои легкие.

Я искал недорогое решение и увидел видео Криса Нотапа о том, как он сделал простой циклонный пылесборник. Мне понравилась эта идея, но вместо 5-галлонных ведер я хотел использовать мусорное ведро, которое у меня уже было под рукой.

Этот учебник ниже вдохновлен учебником Криса, ссылка на который приведена выше.

Раскрытие информации: этот пост содержит несколько партнерских ссылок или реферальных ссылок для вашего удобства. Это способ для этого сайта зарабатывать комиссионные за рекламу, рекламируя или ссылаясь на определенные продукты и/или услуги, нажмите здесь, чтобы прочитать мою полную политику раскрытия информации .

Самодельный циклонный пылеуловитель для вашего пылесоса

---

МАТЕРИАЛЫ:

• (3) – 1,5-дюймовая труба, обрезанная до длины 1 3/8”
• (3) – 1,5-дюймовые прямые соединители
• (1) – 1,5-дюймовое колено 90 градусов
• (1) – 1,5” 45 угловое колено
• (2) – 2-дюймовые резиновые заглушки для труб
• Уплотнительная лента из вспененного материала для окон (дополнительно)
• Одно пластиковое мусорное ведро с крышкой (или любого другого размера, который вам подходит)
• Лом
• Плоский металл винты
• Пылесос

ИНСТРУМЕНТЫ:

• Дрель
• Ножницы для резки жести

Шаг 1.

Проведите трубу к крышке

С помощью 1,5-дюймового соединителя проследите внутренний край соединителя на крышке мусорного бака в двух местах:

1. Вдоль внешний край
2. Центр крышки

Шаг 2: Вырежьте отверстия в крышке

Сверлом ½ дюйма просверлите начальное отверстие внутри начерченных кругов.

Затем ножницами по металлу вырежьте круги.

Проверьте посадку 1,5-дюймовой трубы и при необходимости отрегулируйте.

ПРИМЕЧАНИЕ: Для второго отверстия я решил проследить 1,5-дюймовую трубу (не разъем), а затем вырезать отверстие. Я обнаружил, что трассировка внешней стороны трубы не требует корректировки после резки.

Шаг 3. Соедините трубы вместе

Возьмите одну трубу диаметром 1,5 дюйма и наденьте ее на один соединитель.

Наденьте другую 1,5-дюймовую трубу на другой трубный соединитель.

Затем вставьте трубки в центральное и внешнее отверстия крышки.

С внутренней стороны крышки прикрепите последний соединитель трубы к центральной трубе.

Затем возьмите локоть под углом 45 и 90 градусов и поднесите их друг к другу. Вы заметите небольшие следы по бокам. Вы хотите переместить метки на ¼ дюйма друг от друга, и именно здесь эти фитинги будут сдвинуты вместе.

Этот угол направит опилки вниз в мусорное ведро.

Затем поместите 90-градусные фитинги на трубу на крышке.

Позже вы будете вращать фитинги, пока они не коснутся стенок мусорного бака. Это позволит опилкам циркулировать вокруг мусорного бака и в конечном итоге осесть на дно.

Шаг 4: Наклейте герметизирующую ленту

Этот шаг не является обязательным, и он затруднит надевание крышки, но обеспечит хорошую герметизацию крышки.

Протрите крышку, чтобы удалить пыль, затем наклейте уплотнительную ленту вдоль внешнего края крышки.

Шаг 5: Отрежьте резиновые колпачки

Теперь пришло время подогнать резиновые колпачки к шлангам пылесоса и шлангу, который будет подключаться к электроинструменту.

Чтобы вырезать отверстия, отметьте размер шланга на резиновых колпачках.

Затем просверлите начальное отверстие в каждой крышке.

Ножницами по металлу вырежьте круг из крышки.

Проверьте посадку и при необходимости отрегулируйте.

Шаг 6: Установите резиновые колпачки

Наденьте резиновые колпачки на соединители труб и с помощью отвертки затяните металлический хомут.

Шаг 7. Закрепите фитинги

После тестирования коллектора я понял, что нужно положить доску, чтобы фитинг не двигался.

Я использовал две доски: одну размером 4″x8,5″, а другую 1-1/2″x4″. два винта 1-1/4 дюйма

Затем я надел крышку на мусорное ведро и расположил трубный фитинг напротив края мусорного бака.

Затем я перевернул крышку, измерил расстояние от края крышки до фитинга, а затем расположил доски так, чтобы фитинг оставался на одном месте, стараясь не сдвинуть фитинг.

Затем я закрепил плату на месте.

Я проверил, что фитинг находится на том же расстоянии от края крышки, и при необходимости отрегулировал.
