Станок для изготовления шлакоблока

Станок для изготовления шлакоблока
На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы
1. листовой металл 3 мм
2. водопроводная труба
3. наждак
4. провод
5. выключатель
6. проф труба квадратного сечения
7. арматура
8. пружина

Инструменты
1. болгарка
2. сварочный аппарат
3. молоток
4. наждак

5. набор гаечных ключей
6. штангенциркуль
7. линейка

Процесс создания станка для производства шлакоблока.
И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.

Станок для изготовления шлакоблока
Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться.

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.
Для начало следует рассмотреть чертежи станка.


И так теперь давайте рассмотрим, как автор делал свой станок для изготовления шлакоблока. Первым делом нарезаются заготовки из листа металла 3 мм, работать болгаркой следует аккуратно.Станок для изготовления шлакоблока
Затем из полученных заготовок сваривается железный короб.Станок для изготовления шлакоблокаДля удобства засыпки раствора в матрицу, автор делает специальный фартук для короба, из того же металла 3 мм.Станок для изготовления шлакоблокаНаваривается на короб.Станок для изготовления шлакоблокаПо бокам с обеих сторон навариваются проушины.Станок для изготовления шлакоблока
После того как основа готова, автор переходит к созданию пуансонов которые будут отвечать за полости в блоках, для этого была взята водопроводная металлическая труба и разрезана на 3 равные части.Станок для изготовления шлакоблокаВ трубах делается пропил в верхней части для их последующего крепления, а в нижней части делается 3 пропила, затем обжимается и проваривается, тем самым создается конус он необходим для лучшего изъятия формы.Станок для изготовления шлакоблока Далее форма надевается на станину.Станок для изготовления шлакоблокаИзготавливается стопорный механизм.Станок для изготовления шлакоблока
А так же пресс-крышка.Станок для изготовления шлакоблокаСоздается рычажный механизм и ставится вибратор, сделанный из наждака, также подключается выключатель, чтоб можно было включить и выключить вибратор Станок для изготовления шлакоблокаИ вот станок готов можно начинать работать и делать свои собственные блоки.Станок для изготовления шлакоблокаНа этом заканчиваю статью. Но вы еще так же можете просмотреть видео по изготовлению станка и закрепить пройденный материал. Приятного просмотра.


Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Станок для изготовления шлакоблока – САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном вашему вниманию материале речь пойдет об изготовлении станка для производства шлакоблоков своими руками. Изготовив данный станок вы сможете наделать строительных блоков размерами 200х400х200 и построить свой дом, баню, гараж, да что захотите вообщем. Производством шлакоблока в производственных масштабах у нас в Стране занимаются с Советских времен. В то время нужен был недорогой и простой в изготовлении строительный материал не требующий дополнительной термообработки в отличии от кирпича.

Шлакоблок в основном создается на основе угольного шлака, его можно найти возле котельных которые топятся углем, а шлак попросту выбрасывается неподалеку. Следующий составляющий элемент-это цемент и песок. Вот по сути из отходов можно делать строительные блоки. Но для этого понадобится нехитрый станок, а как его сделать смотрите далее.

Материалы

  1. листовой металл 3 мм
  2. труба металлическая
  3. проф труба (квадрат)
  4. наждак
  5. провод
  6. колесики 2 шт
  7. выключатель

Инструменты

  1. болгарка
  2. сварочный аппарат
  3. дрель
  4. наждак
  5. уголок
  6. штангенциркуль
  7. кисть

Процесс создания станка для изготовления шлакоблока.



Чертежи.

И так первым делом автор нарезает заготовки из листа металла толщиной 3 мм. Затем из полученных листов автор сваривает квадратный короб. Далее делает верхний фартук. Вот что получается в итоге.

 Сбоку наваривается проушина, далее она будет надета на станину. Из металлической трубы делаются пуансоны, для создания полостей в блоке. В трубах делаются пропилы сверху для крепления и снизу для создания конусной формы. Затем форма ставится на станину. Изготавливается стопорный механизм. Для опрессовки смеси сделана крышка.
 И вот станок с механизмом подъема готов. Можно приступать к работе. Так же вашему вниманию представлено обучающее видео по сборке станка для изготовления шлакоблоков.

Спасибо за внимание!

Источник



ШЛАКОБЛОЧНЫЙ СТАНОК

станок для шлакоблоков, состава смеси

Станки и инструменты /21-сен,2012,23;28 / 203585 Изготовление шлакоблока в домашних условиях
Сегодня вы узнаете:

✓ Как сделать станок для шлакоблока.

✓ Рецепты состава смеси.
✓ Пошаговые операции изготовления станка для шлакоблока.
✓ Чертежи станка для шлакоблока.
✓ Видео о станке для шлакоблока.


Шлакоблоками именуются строительные блоки (стеновые камни) которые получаются путем вибропрессования раствора бетона в форме. Состав бетона при изготовлении шлакоблока должен быть таким: шлак, отходы горения угля, зола (иных ингредиентов). Но в ходе изготовления в состав шлакоблока могут войти все доступные вещества в Вашем регионе – это и отсев щебня (камня, гранита), керамзита, отходы кирпича, песок, гравий, опилки (после обработки), перлит и очень много иное, что делает строительный материал дешевым и привлекательным для застройщика.

Прежде чем начать изготавливать станок для шлакоблока, вам необходимо определится, какой станок вам необходим. То есть просто сделать сарай или времянку -достаточно станка с одной, двумя формами для шлакоблока. Ну если вы задумали изготовления строительных блоков как малый бизнес то вам придется мастерить уже более производительный станок уже с трема и более матрицами для блоков.

После того как определились, то в этом месте вы должны понять, что самая важная часть в станке эта сама форма (матрица). Все остальные узлы и детали это все дополнения к тому, что бы эту форму наполнить, уплотнить, поднять, передвинуть и тд. Хотелось бы дополнить что есть много механизмов для уплотнения бетонной смеси это и пневмо и гидро прессы.

Но мы остановимся на самом простом уплотнителе -электродвигатель со смещенными центрами, который будет создавать вибрацию. Двигатель который будет прикреплен к форме можно взять от старой стиральной машины. Но с этим электродвигателем есть небольшая проблема -он открыт и при работе раствор будет постоянно попадать во внутрь. Если вам не лень чистить, можете его оставить. Но более надежен и эффективен это заточной станок китайского производства. Осталось только приварить к валу перпендикулярно болт с гайками либо навинтить металлическую шайбу со смещенным центром. Все это дело, желательно закрыть кожухами.

В интернете есть множество различных чертежей устройств для изготовления шлакоблока но все они в основном платные. Пересмотрев множество форумов и фото уже готовых станков можно сделать один вывод все это ажиотаж и выкачка денег. Все можно сделать самому и причем под себя, то есть лучше чем предлагают за огромные деньги.

Будем отталкиваться от конечного результата, то есть самого блока. Мы знаем его размеры 190х190х390. Вот и будем мастерить форму для блоков данных размеров. Берется лист металла от 3 мм до 5 мм вырезаются по размерам заготовки. Так как наш шлакоблок будет пустотелым необходимо так же сделать пустотообразователи. Самое простое это можно взять трубы необходимого диаметра (см рис). Обратите внимание на чертеже, что верх и низ разные по размеру тоесть конусные. Это необходимо для лучшего освобождения формы от готового блока. Конусность можно заказать токарю, что бы от снял несколько миллиметров с одной стороны. Так же делают и прямоугольные пустообразователи но с той же конусностью, это уже кому как нравится. Но нужно иметь ввиду что должно быть в шлакоблоке 30% пустоты, не больше.

Так же хотелось бы обратить внимание при изготовлении форм на швы. Их необходимо делать прихватками через небольшое расстояние, что бы не повело метал. Швы делаются с наружи оставляя ровные углы внутри.

Высота формы должна быть выше на 5см для того что бы была возможность насыпать бетонную смесь и прижать прижимной пластиной. Так же внизу формы необходимо сделать по периметру резиновый, деревянный уплотнитель, что бы не деформировать края матрицы. Как вариант наварить по периметру 2-х сантиметровые пластины из того же металла что и сама форма.

После того как сделали форму приступаем к раме шлакоблочного станка. К основе приделывают колесики для удобного перемещения самого станка, после того как блок освободили из формы. Материал для конструкции берем то что у вас есть: труба, профтруба.

Длину стоек делаем учитывая то, что в поднятом положении, форма должна спокойно отъезжать, не касаясь блока.

Вот давайте прикинем: Блок 20 + 3см промежуток + 22см форма +5см бортик + еще см 3-5 на верхнюю трубу. Вот уже вышло 50см от пола. Обратите внимание, задняя часть корыта мешала подниматься форме до конца, понадобилось выгнуть рычаг вверх. Предлагаем стойки сделать немного подлиннее, отрезать успеете всегда, если что.

Основные детали, механизмы это рычаги по принципу простых механизмов -большое плече, малое. Все делается под себя, исходя из вашего роста и тд. После установки ручки выводим тумблер для вкл/выкл вибродвигателя. В ходе изготовления вы сами поймете как сделать так что бы быстро и с минимальными затратами сил сделать много шлакоблоков.

ЗАПОМНИТЕ, для изготовления блоков рекомендуем делать так; вначале всё перемешиваем в сухом виде, потом добавляем воду. Смесь проверяют таким образом: берём в руку смесь, сжимаем, она должна не разваливается а держат форму отпечатка , это проверенный способ годами. Смесь должна быть полусухая.

Рецепты состава смеси для изготовление шлакоблоков Вы не можете скачивать файлы с нашего сервера

Пошаговое изготовление станка для шлакоблоков


Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условияхИзготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях
Изготовление шлакоблока в домашних условиях

Размер шлакоблока


Изготовление шлакоблока в домашних условиях

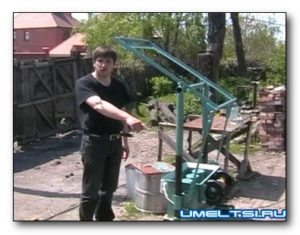

Станок для шлакоблока: видео

Если заинтересовал станок по изготовлению на 2-4 блока, вибростол, детальные чертежи, технология изготовления шлакоблока – можно присылать заявки на емейл serggam собачка ya.ru

Самодельный станок для шлакоблока своими руками


Шлакоблок считается удобным материалом для возведения невысоких жилых и не жилых зданий. Многие, располагая свободным временем и желанием самому изготовить строительные блоки для собственных нужд или для продажи, пытаются изготовить и сам станок для шлакоблока.

Пустотелые бетонные блоки из цемента, граншлака (отхода литейного производства) и других наполнителей являются хорошим звуковым и тепловым изолятором. Изготовление шлакоблока в домашних условиях иногда оказывается оправданным и выгодным занятием, особенно если вы ограничены в средствах.

ПКак сделать форму для шлакоблока

В интернете есть подробные фото несложных приспособлений для формирования пустотелого или цельного шлакоблока, сделанных своими руками. Самыми простыми в изготовлении являются разборные формы, без вибратора. На рисунке показано, как сделать форму для шлакоблока. Для изготовления бетонных блоков в таких формах используют более мягкий раствор с чуть большим содержанием воды. Засыпав бетон в такой формовочный ящик или матрицу, его оставляют на пару часов, чтобы раствор схватился. После чего разбирают и оставляют доходить в свободном состоянии. Для формирования пустот можно пользоваться бутылками из под шампанского. У них толстые стенки и их тяжело случайно разбить. В качестве материала для стенок и днища используют древесину или железо, смазанное отработанным маслом.

Самодельный станок для шлакоблока с вибрирующим устройством, является более совершенным. Одним таким станком можно изготавливать сколько угодно блоков без ожидания схватывания бетона. Здесь раствор используется жёсткий, густой, с небольшой усадкой. И здесь есть два варианта: или использовать вибростол, или оснастить саму формочку мотором со смещением центра тяжести на валу. Второй способ более предпочтителен, т.к. не нужно переворачивать форму, вынимая сформированный бетонный блок.

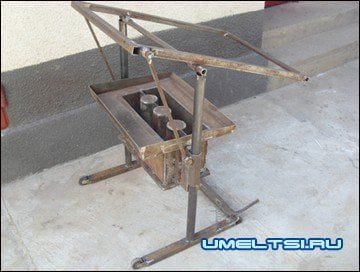

Самодельный шлакоблочный станок

Рассмотрим самый простой самодельный шлакоблочный станок, сделанный по так называемой схеме «несушка». Как видно из рисунка он состоит из синего формовочного ящика — матрицы, у которого нет дна и вибратора на боковой стенке. У ящика есть ручки, и после формирования блока он легко снимается, не повреждая форму слепка. На рисунке показан вариант с двумя сменными комплектами прижимных пластин и пустообразователей под прямоугольную и круглую форму пустот.

Стандартами предусмотрены размеры шлакоблока 390х190х188мм с пустотностью не более 30%. Поэтому для изготовления матрицы берём листовой металл толщиной от 3-х мм и вырезаем по форме шлакоблока с запасом 5см для утрамбовки. Формируем сквозной короб без дна. Сварочные швы следует делать с наружной стороны так, чтобы не повело металл.

Для придания большей устойчивости, к коробу с торцевых сторон привариваем планки из профильных труб небольшого сечения и делаем резиновую обивку по всему периметру основания матрицы. Это также предохранит нижние края матрицы от деформаций. Чтобы раствор во время заполнения формы не просыпался, формируем окаймляющий фартук. И приделываем ручки.

Чертёж станка для шлакоблока

Здесь приводится детальный чертёж станка для шлакоблока с точными размерами. Пустоты могут быть прямоугольными или круглыми. Обязательным условием для изготовления пустотообразователя является его конусность. Это нужно для беспрепятственного снятия формы с ещё сырого шлакоблока. Проще всего изготовить его из круглых труб, т.к. в этом случае сделать конус можно на токарном станке. Что касается вибратора, то его можно изготовить из маломощного электродвигателя от стиральной машины на 150 Вт. Для этого нужно всего лишь сделать смещение центров. На вал крепим эксцентрик – металлическую планку с отверстием на краю. Его параметры можно вычислить экспериментально. Если переборщить с размерами и весом, то вибрация может быть разрушительной для бетонного слепка, и он будет разваливаться.

Описанная выше конструкция может быть усовершенствована передвижной платформой с системой рычагов, облегчающей поднятие и перемещение виброусадочного станка по площадке. На видео хорошо видна вся конструкция и принцип её работы. Вы также можете скачать чертежи станка для производства шлакоблока в домашних условиях.

Что касается состава бетона, то в качестве добавок к основным компонентам в раствор добавляют бой кирпича, гравий, обработанные опилки, песок, отсевы керамзита и щебня. Все компоненты сначала перемешивают всухую, а потом смачивают водой и тоже перемешивают. Смесь должна получиться полусухая. Проверить консистенцию можно таким способом: набрать горсть раствора и сжать, после разжатия она должна держать форму и не рассыпаться. Если воды будет больше, чем положено, то блок поплывёт и потеряет правильную форму.
