Самодельный споттер из сварочного аппарата: как сделать своими руками, самодельный аппарат для точечной сварки

alexxlab | 10.05.2020 | 0 | Разное

как сделать своими руками, самодельный аппарат для точечной сварки

На чтение 7 мин. Просмотров 2.6k. Опубликовано 15.08.2018 Обновлено 28.07.2019

Вы же знаете, что костоправ – это не про кости. Костоправ – это насчет кузовных работ в автомастерских. Ликвидация вмятин на кузове после дорожно-транспортных происшествий – дело непростое, не быстрое и весьма недешевое.

Особенно это касается автомобилей ранних годов выпуска, ведь в них части кузова крепятся не на болты, а намертво приварены к специальным лонжеронам. И не забыть про покраску зоны ремонта с захватом всех участков крепления кузовной части.

Простой способ рихтовки и сварки кузова

Понятно, что вопросом «сделать проще и дешевле» народ занимается долгое время. Способ «вытягивания» вмятин изобрели давным-давно. Дело довольно примитивное: вмятина выравнивалась специальным молотком обратного действия или с помощью лебедки и приваренного к кузову крепежного крючка.

[box type=”warning”]Побочные эффекты такого народного творчества часто превышали само аварийное повреждение: во время приваривания крюка портилась дополнительно поверхность кузова. Но только в случае, если использовался обыкновенный классический сварочный аппарат.[/box]

А вот если проводится сварка споттером, то качество рихтовки кузова на порядок выше. Начнем с того, что споттер – это специальный аппарат для производства сварки высокой точности. Это называется точечной сваркой.

Если говорить о профессиональной качественной рихтовка кузова, без споттера не обойтись. А ведь можно сэкономить немалые деньги, не потеряв при этом качество ремонтных работ. Способ заключается в том, чтобы сделать споттер своими руками из сварочного аппарата. Заходим, читаем, разбираемся.

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

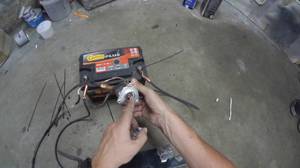

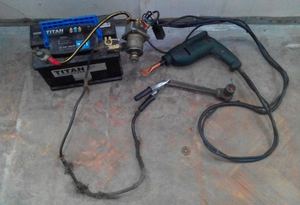

Споттер можно , а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

[box type=”info”]Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.[/box]

Чаще всего у споттера следующие режимы работы:

1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Споттер из инвертора

Споттер из сварочного аппарата – самая популярная опция среди самодеятельных мастеров. Причина тому – мощность самодельного споттера: если он сделан не , она будет попросту ниже.

[box type=”fact”]По своей сути споттер – это вариант контактной сварки, но он обладает принципиальными отличиями в виде клещей. Поэтому логичным будет рассматривать его в качестве равноценного заменителя электродугового классического сварочного аппарата.[/box]

Так рассуждать можно в ситуациях, когда напряжение пропускается через кузов автомобиля. Это происходит при подсоединении одного контакта к кузову, а вторым контактом становятся насадка и металлический шток. Сам прибор состоит из двух главных частей: тиристорного реле и непосредственно .

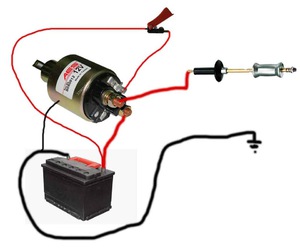

Электрическая схема работы споттера

Вот что может понадобиться для сборки домашнего споттера, сделанного из старого аппарата для сварки:

• трансформатор для управления реле, понижающий на 12 вольт;
• тиристор на 200 вольт;
• реле на 30 ампер;
• кнопка управления;
• контакты на 220 вольт;
• диодный мост.

Трансформатор нужен в обязательном порядке: он запитывает цепь тиристора и включается в сеть с помощью диодного мост. Туда же подключено и тиристорное реле.

Как это работает

Как только нажимается пуск, сразу же подключается разрядка, временно подключаются резистор и тиристор, переменное напряжение через диоды подается напрямую на трансформатор, если точнее – на его первичную обмотку.

В процессе детали и электрод начинают нагреваться, плавиться и свариваться. Как только конденсатор разрядится, тиристор немедленно закрывается с одновременным обесточиванием всей обмотки аппаратного трансформатора.

Сварка заканчивается, зарядка конденсатора продолжается, что вполне пригодится для будущих работ.

Тиристор и диодный мост – детали заменяемые, их вполне можно заменить на симисторы. Главное – хорошенько продумать всю конструкцию вашего самодельного аппарата, ведь его работа должна быть абсолютно точной и корректной вне зависимости от размеров и потраченных на него денег и усилий.

Материалы

Чтобы понять, как сделать споттер из сварочного аппарата, нужно начинать с необходимых материалов. Сам тиристор не перегревается, греются лишь локальные места возле кабеля и металлический шток, поэтому лучше всего, чтобы он был сделан из латуни.

Чертеж споттера.

Кабель лучше взять с сечением от 70 мм². Для молотка и массы вполне хватит длины 1,7 и 2,1 м. Вторичная трансформаторная обмотка наматывается с шиной размерами 6,4 х 4,0, которая выполнена из меди. Шину можно заменить на алюминиевую.

На вторичную обмотку нужно добавить еще две. В итоге аппарат будет состоять из алюминиевой трансформаторной обмотки на 250 мм², что составляет пять обмоток по шесть витков. В качестве молотка обратного действия в данном случае выступает электрод.

Рукоятку обычно делают из хозяйственного пистолета для клея. Кабель нужно найти и выбрать только с термоизоляционным слоем.

Функции и характеристики

Функции споттера следующие:

• сварка ремонтных шайб для соединения деталей;
• электродом для вытягивания металла панели;
• прогревание деталей электродом с последующим охлаждением.

[box type=”fact”]Принудительная система охлаждения и термостат отключают аппарат при перегреве и включают его для нужной температуры для сварки.[/box]

Главные технические характеристики, которыми должен обладать самодельный споттер из сварочного аппарата, следующие:

• напряжение сети должно быть 220 вольт;
• частота сетевого переменного тока – 56 – 60 Гц;
• максимально допустимая мощность – 10 кВт;
• максимальный рабочий ток – 1300А;
• напряжение для вторичной обмотки 8 – 9В;
• производительность – 15%;
• тяговое условие для иглы – больше 100 кг;
• тяговое условие для шайбы – 100 кг и выше;
• размеры аппарата 380 мм х 290 мм х 840 мм;
• вес конструкции 32 кг.

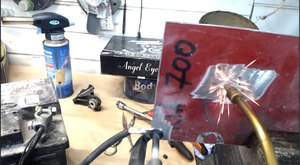

Как работать споттером

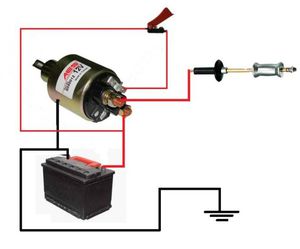

Электрическая схема устройства.

Технология работы придумана давно. Применяется она для ремонта поврежденных дверей автомобиля, крыльев кузова и других труднодоступных частей самой разной локализации.

Главное в работе – фиксировать вектор усилий в правильное место – к внешней стороне рабочей поверхности и деформированному участку, то есть к вмятине. Контактная сварка споттером производится с поступающим током, после чего рабочая поверхность равняется инерционным молотком или упором.

Следующий этап – шлифовка выровненной поверхности. Во время работ ни в коем случае не забываем о заземлении устройства и об обязательном отсоединении отрицательной клеммы от аккумулятора.

После тщательной очистки поверхности поврежденного участка к нему прикрепляется контакт для заземления, а также привариваются специальные крепежные детали. Зона повреждения – вмятины вытягивается. Следующее действие – с помощью вращения удаляются приваренные элементы, участок готовится к процессу шпатлёвки.

[box type=”warning”]Вне зависимости от происхождения споттера – домашний самодельный он или покупной промышленный, требуется соблюдение важнейшего условия: нужно быть сварщиком, то есть иметь довольно серьезные навыки сварочных работ.[/box]

Что же касается правил эксплуатации и безопасности, то вполне достаточно выполнять общие правила. Тогда у вас все получится.

Как сделать споттер для рихтовки из сварочного аппарата своими руками

Споттер – прибор, позволяющий выполнить точечную сварку. Это устройство используется для соединения тонких деталей, и выполнения рихтованных работ. Чаще всего споттер применяется при восстановительных работах кузовной части авто. Оборудование такого типа используется сотрудниками автосервисов. Но при необходимости собрать споттер можно своими руками из сварочного аппарата.

Схема для самодельного споттера

Самодельный споттер можно сделать из старого инвертора. Но для этого нужно знать, по какой схеме собирается конструкция. Работа споттера зависит от ряда обязательных компонентов:

• сварочных трансформаторов;
• первичной обмотки;
• диодного моста;
• тиристора.

Схема работы оборудования определяется по двум диагоналям. Мощность трансформатора первой диагонали выше, чем второй. Поэтому он принимает напряжение после включения аппарата. Электричество поступает через вторичную обмотку по диодному мосту и реле в конденсатор. Благодаря этой системе обеспечивается зарядка. При этом в трансформаторе напряжение пропускается, и не накапливается. При такой схеме запуска тиристор закрывается.

Для начала сварки потребуется открытие тиристора. После отключения зарядки конденсатора, вторичная обмотка трансформатора получит достаточный показатель тока для сварки. Более подробно рассмотреть элементы схемы в работе можно на плане.

Корпус и комплектующие

При создании самодельного прибора, производится подбор корпуса. В качестве основания прибора выступает диэлектрическая плитка. Детали из других материалов для этой цели не используются. Габариты основания выбираются произвольно. Необходимо учитывать, чтобы на него можно было поместить все используемые комплектующие. При этом они должны быть размещены так, чтобы при монтаже и в случае необходимости к ним был обеспечен свободный доступ.

Чтобы не ошибиться в расчетах, заранее подготавливается чертеж, включающий используемые компоненты.

Подходящий вариант для выполнения функций корпуса – старый сварочный аппарат. Также в качестве корпуса используется микроволновая печь. Крепление компонентов зависит от того, каким планируется сделать прибор: стационарным или переносным. При выборе второго варианта, комплектующие распределяются равномерно, и монтируются при помощи крепежных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Учитывая вес оборудования, под основанием следует установить колеса. Благодаря этому устройство не потребуется поднимать при перемещении.

Список дополнительных комплектующих состоит из:

• пистолета – рабочий механизм прибора;
• сварочных кабелей – в количестве двух штук;
• инопуллера – прибор, известный также под названием «обратный молоток».

Чтобы присоединить кабели к пистолету, используются клеммы, совместимые с резьбовыми соединениями рабочего механизма. На обратной стороне кабелей крепятся такие же компоненты, или же с использованием быстрозажимных элементов создается масса.

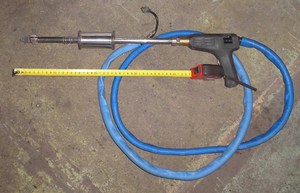

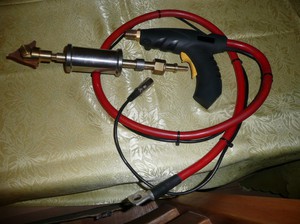

Изготовление пистолета

Без пистолета споттер не будет выполнять свои функции. Этот компонент также известен под названием «стаддер». Выбор рабочего механизма зависит от предполагаемых целей. Споттерные пистолеты условно делятся на две категории:

• заводские;
• самодельные.

Для работы с высокой частотой применения споттера, покупаются заводские модели. Такие аппараты способны обеспечить достаточную производительность при поставленных задач для профессионального сварщика.

Самодельный пистолет споттера рекомендуется применять для бытовых работ, где не требуется большой нагрузки на оборудование. В качестве самодельных рабочих механизмов используются:

• пистолет для нанесения клея;
• сварочный аппарат полуавтоматического типа.

Чтобы изготовить ручку для стаддера, используется гетинакс или текстолит. Толщина материала составляет от 12 до 14 миллиметров. Из него вырезаются два прямоугольника одинакового размера.

В одном из отрезков создается ниша для размещения крепежного элемента. Эта часть заготовки предназначена для крепления:

• электрода – прут из меди с диаметром от 8 до 10 миллиметров;
• лампочки;
• кнопки, включающей подсветку;
• переключателя, подающего импульс.

Кнопка должна быть размещена строго в созданном углублении. В качестве крепежного элемента используется самодельный кронштейн. Для его производства применяется труба, изготовленная из меди. Необходимо чтобы получилось сечение квадратного или прямоугольного типа.

При работе споттера электрод требуется периодически заменять. Чтобы эту задачу было проще выполнять, при проектировании устройства необходимо разместить электрод так, чтобы для его замены не требовалось разбирать всю конструкцию.

Пистолет подключается к споттеру при помощи пятижильного кабеля сварочного или контрольного типа. Жилы соединяются с:

• переключателем;
• лампочкой подсветки;
• лампочкой выключателя.

Конец кабеля помещается в отверстие кронштейна, и закрепляется при помощи паяльника. Перед этим его необходимо зачистить.

Инопуллер или обратный молоток

Инопуллер для кузовного ремонта – дорогостоящий прибор. Но самостоятельное изготовление выполняется по более простой схеме, чем сборка пистолета. Этот компонент изготовляется на основе пистолета для монтажных работ. Обратный молоток и насадки производятся пошагово:

• удаление верхней части для крепления пенного баллона или герметика;
• приваривание вместо них стоек – производятся из прутьев с диаметром от 6 до 10 миллиметров;
• приваривание кольца к стойкам – за основу берете тот же прут, что использовался и для стоек, а затем скрепите его в кольцо с диаметром 100 миллиметров.

Затем приваривание кольцо обматывается изолентой. Благодаря этому в процессе работы оно случайно не приварится к рабочему покрытию. Изогнутая часть пистолета срезается, а на ее место крепится кабель. Место среза затачивается, пока не приобретет форму конуса, имеющего диаметр не более 3 миллиметров.

Трансформатор и его модификация

Споттер, изготовленный из сварочного аппарата своими руками, работает при помощи трансформатора. От сварочного трансформатора зависит образование тока для сварки и мощность споттера. Такое устройство сложно найти на рынке электроприборов, поэтому автомат в любом случае придется делать самостоятельно. В качестве основы трансформатора выступает магнитный провод с сечением от 400 квадратных миллиметров.

Трансформаторы делятся на две категории: пластинчатую и ленточную. Устройства обеих категорий производятся в трех формах:

• ш-образной, известной также как «броневая»;
• о-образной, известной также под названием «стрежевая»;
• тороидальной.

Подходящий вариант для самодельного споттера – третий, поскольку он отличается наименьшим весом и минимальным объемом слоев вторичной обмотки. Трансформаторы имеют различное количество витков на корпусе. Число витков, которые включает первичная обмотка рабочего прибора, зависит от получаемого напряжения. При выполнении обмотки проводятся пробные запуски, пока показатель не достигнет 1 Вольт.

Возможности самодельного споттера

Самодельный споттер для рихтовки обладает большинством функций профессионального аппарата. С его помощью:

• создается точечная сварка для соединения деталей;
• прогреваются рабочие элементы;
• зачищаются поврежденные зоны деталей;
• захватываются крепежные элементы;
• вытягиваются вмятины кузова автомобиля;
• устраняются крепежные элементы;
• зачищается рабочая поверхность.

Использование аппарата не требует профессиональных навыков для использования, поскольку схема управления споттером проста. Прибор работает в постоянном и кратковременном режиме. При помощи дополнительных элементов обеспечивается принудительная система охлаждения.

Споттер из сварочного аппарата своими руками для кузовного ремонта

Время чтения: 8 минут

Большинство современных СТО применяют для кузовного ремонта споттеры — компактные аппараты, способные исправить множество дефектов кузова в виде вмятин или выбоин. Также споттер можно встретить в гараже у частного мастера или дачного умельца, самостоятельно занимающемся ремонтом своего авто. Споттер — это крайне полезная вещь и в хозяйстве, и в мастерской.

В этой статье мы расскажем, что такое споттер и как сделать споттер из сварочного аппарата своими руками. Вы также узнаете, насколько целесообразна сборка самодельного споттера и какие у него преимущества перед заводскими аппаратами.

Содержание статьи

Общая информация

Споттер — это сварочный аппарат, применяемый при кузовном ремонте. По своей сути споттер очень схож с точечной сваркой, однако внешне это два совершенно разных аппарата. У точечной сварки есть два металлических электрода, между которыми помещается листовой металл. В случае со споттером технология другая. Давайте рассмотрим ее подробнее.

У споттера есть два вывода: масса и провод с рабочим «пистолетом». Массу нужно присоединить к кузову авто (не забудьте заранее достать из машины аккумулятор). На конце «пистолета» есть специальный фиксатор, куда можно установить специальную насадку. При нажатии кнопки на рабочем «пистолете» начинается подача сварочного тока. В процессе место сварки начинает постепенно нагреваться. Сопротивление возрастает, и металл начинает плавиться в определенной зоне. При этом весь остальной кузов не перегревается. Происходит прихват металла, который затем можно вытянуть.

Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.

От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.

Читайте также: Точечная сварка своими руками из микроволновки

Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.

Как сделать споттер

Чтобы сделать работающий споттер своими руками из сварочного аппарата вам понадобится работающий трансформатор. Поиск трансформатора— не такая уж сложная задача. Его можно достать из старого полуавтомата/инвертора или купить с рук на онлайн-досках объявлений. Лучший вариант — это найти трансформатор со сгоревшей вторичной обмоткой.

Перейдем к сути. Для начала нужно снять вторичную обмотку, если у трансформатора их две. Далее намотайте на первичную обмотку пару витков проволоки из меди и с помощью тестера определите, сколько вам нужно намотать витков для 1 Вольта. В нашем случае понадобится 1.5 витка или 3 витка на 2 Вольта соответственно. Тестером мы замеряли вольтаж и разделяли на кол-во витков.

Теперь из вторичной обмотки вам нужно сделать шину. Ее можно смотать от самого трансформатора. В нашем случае шина сечением 40мм2. Мы ее растянули с помощью гидравлического инструмента, чтобы получилась прямая ровная шина.

Применяемая нами шина будет иметь сечение 160мм2 после того, как сложить ее в 4 раза. При этом после намотки мы получим около 5-6 Вольт. Нам этого достаточно. Разрубите шину на четыре куска и соедините. Для соединения можно использовать матерчатую изоляционную ленту. На все у нас ушло около 6 рулонов изоляционной ленты. Саму изоляцию лучше делать в несколько слоев. Например, сначала изолента, затем малярный скотч, затем снова изолента.

Теперь шины нужно намотать на трансформатор. Это непростая задача, можете использовать подручные инструменты. Учтите, что сделать плотную обмотку не получится, но это не страшно.

На этом этапе вы, скорее всего, столкнетесь с проблемой нехватки мощности. Здесь теория не поможет. Нужно самому методом проб и ошибок искать решение этой проблемы. В нашем случае наилучшим решением стало подключение проводов на первичной обмотке в последовательности 1+8 и 4+5. Перед этим мы на подключение установили полуавтоматический выключатель на 16А, чтобы проводка не сгорела. Силовая часть споттера готова.

Сборка пускового устройства

Наш споттер будет работать в ручном режиме. Понадобится трансформатор 12В от старого лампового телевизора, реле 30А (можно взять у жигуля), диодный мост («таблетка»), контактор 220В и кнопка (ее можно взять с какого-нибудь оборудования).

Схему не прилагаем, но объясним принцип действия этого устройства. Трансформатор от телевизора управляет реле. Управление осуществляется с помощью кнопки, ее можно установить на рукоятку самого споттера. При нажатии кнопки замыкается контактор, который подключен к реле с помощью провода. Еще один провод от контактора пустите прямо на выключатель. Вот и все.

Соберите все компоненты воедино и установите на станину. Можно приступать к работе.

При подключении самодельного споттера постарайтесь избежать потерь тока. Это очень важно, поскольку сварка осуществляется методом сопротивления. Наша рекомендация проста: не используйте длинные кабели. Короткие подойдут намного лучше. Также выбирайте кабели с большим сечением. Не забывайте тщательно зачищать металл перед проведением работ.

Также учтите, что самодельный споттер из сварочного аппарата не будет таким же компактным, как заводские модели. Лучше всего использовать этот прибор стационарно, так его применение будет наиболее комфортным.

Самодельный споттер или заводской: что лучше?

У многих мастеров может возникнуть резонный вопрос: «А зачем собирать самодельный споттер, если его можно купить в магазине?». Логично. Но не все так просто.

Заводские споттеры стоят очень дорого. Это узкоспециализированное оборудование, поэтому его не производят в тех же масштабах, что инверторы или полуавтоматы. Покупка заводского споттера нецелесообразна, если вы гаражный мастер и будете использовать аппарат пару раз в год. В таких случаях лучше собрать споттер самому из подручных деталей.

Самодельный споттер будет надежным и ремонтопригодным. Вы будете точно знать, из каких компонентов он сделан и сколько они стоят. Поэтому можно заранее просчитать ремонт такого аппарата и не беспокоиться, что придется идти в дорогостоящий сервис.

Тем не менее, сборка споттера своими руками не всегда оправдана. К примеру, на СТО лучше все-таки использовать профессиональный аппарат заводского производства. Он даст вам намного больше возможностей и позволит исправить даже самые серьезные кузовные дефекты. Вы должны понимать, что самодельный споттер — это маломощное устройство. Оно подойдет только для скромного ремонта.

Также учитывайте, что для сборки споттера нужны определенные навыки. В этой статье мы прилагаем очень простую инструкцию, где нет сложных электросхем и не нужно заморачиваться. Но вы должны понимать, что даже такой простой аппарат нужно собирать, обладая навками и знаниями. А еще лучше опытом. Иначе вы получите не помощника, а потенциально опасное устройство.

Резумируя: самодельный споттер — это отличный вариант для гаража или дачи. Он неприхотлив, стоит недорого, легко ремонтируется. Но на СТО лучше применять профессиональные споттеры заводского производства. Их функционал намного больше, что важно при выполнении профессионального ремонта кузова.

Вместо заключения

Споттер необходим как профессионалам на СТО, так и домашнему умельцу в гараже. Без этого прибора сложно представить полноценный кузовной ремонт. Он позволяет быстро и качество исправить дефекты кузова. При этом совсем не обязательно покупать заводской прибор. Можно собрать самодельный споттер из трансформатора от инверторного сварочного аппарата своими руками.

Перед сборкой споттера убедитесь, что эта затея целесообразна. Аппарат, сделанный своими руками, гораздо дешевле и надежнее. Но готовы ли вы потратить время и силы на сборку прибора, который будете использовать раз в год? Задумайтесь об этом. Желаем удачи в работе!

[Всего: 0   Средний:  0/5]

разновидности инструмента для рихтовки, как изготовить из инвертора-полуавтомата

Споттеры — это удобное и простое в использовании электрооборудование, предназначенное для выполнения точечной сварки. Основное назначение таких аппаратов — это рихтовка и кузовной ремонт кузовных элементов автомобилей, а также использование в быту при выполнении отделочных и строительных работ. Изготовление таких инструментов не представляет особой сложности, поэтому при наличии качественного чертежа для сборки споттера выполнить всю необходимую работу под силу каждому из нас.

По своей конструкции самодельный споттер для рихтовки кузовных элементов отдалённо напоминает инверторные аппараты, предназначенные для точечной сварки. За счёт использования различных сменных рабочих насадок такие агрегаты отличаются универсальностью в использовании, благодаря возможности гибкой регулировки тока можно выполнять качественную сварку различных металлов.

Наибольшей популярностью на сегодняшний день пользуются инверторные споттеры, которые сочетают компактные габариты, обеспечивают качественный сварочный ток, а благодаря простоте конструкции их с легкостью можно выполнить самостоятельно. Необходимо лишь использовать качественные компоненты, а всю работу выполнять по имеющейся схеме сборки такого инструмента.

Самодельные споттеры

Простота конструкции позволяет все работы выполнить самостоятельно даже при начальных знаниях в области радиоэлектроники. Выбирая конкретную схему изготовления такого оборудования, рекомендуем вам опираться на следующие характеристики сварочного аппарата:

• сила тока на входе — 30 ампер;
• показатель потребляемого напряжения — 220 вольт;
• рабочий показатель силы тока — 250 ампер.

С помощью полуавтоматического импульсного споттера можно выполнять точечную сварку тугоплавких металлов, что позволяет применять такое оборудование для ремонта автомобилей, а также в быту при выполнении строительных и ремонтных работ. Отличная производительность таких устройств позволяет использовать самодельные споттеры при выполнении больших объемов работ.

Сварочный аппарат для точечной сварки включает следующие составные элементы:

• корпус устройства;
• аккумулятор;
• блок питания;
• силовой блок;
• драйверы для силовых ключей.

Имея базовые понятия по изготовлению такого оборудования и простейший опыт чтения схем сварочных аппаратов, можно с легкостью выполнить споттер, который будет иметь отличные эксплуатационные характеристики. Соответственно, даже таким простейшим оборудованием можно будет осуществлять качественную точечную сварку тугоплавких металлов.

Материалы и инструменты для работы

От правильности выбора материалов и инструментов напрямую зависит качество выполняемой работы. Именно поэтому следует приобретать и использовать исключительно качественные микросхемы и другие компоненты, которые потребуются для изготовления такого оборудования.

Для изготовления споттера для кузовного ремонта своими руками потребуется следующее:

• листовой металл;
• элементы для изготовления электронных схем;
• медные провода и полосы;
• термобумага для изоляции;
• стеклоткань;
• слюда и текстолит;
• небольшие отвёртки;
• паяльник для работы с микросхемами;
• нож и ножовка по металлу.

Оборудование, которое используется в быту, предназначено для работы с напряжением 220 вольт. Впрочем, в интернете можно с легкостью найти схемы изготовления таких мощных промышленных споттеров, которые будут работать в трехфазной сети с напряжением в 380 вольт. Если говорить о преимуществах использования бытовых споттеров, то можем отметить их качественный сварочный ток, простоту конструкции, надежность, легкость работы и высокий КПД. Даже не имея соответствующего опыта работы точечной сварки, можно с легкостью использовать споттеры, которые обеспечивают качественное соединение металлов.

Изготавливаем питание и силовую часть

Именно от качества получаемого аппаратом электротока напрямую зависит беспроблемность эксплуатации такого оборудования. Поэтому правильности изготовления блоков с питанием следует уделить особое внимание. Основой питания станет трансформатор, который выполняют с тремя или четырьмя обмотками.

• Для выполнения первой обмотки вам потребуется проволока 0,3 миллиметра диаметром, из которой выполняют около 100 витков.
• Второй контур включает 15 витков и выполняется из толстой миллиметровой проволоки.
• Внешний третий корпус сделан из 20 витков проволоки 0,3 миллиметра диаметром.

Непосредственно к питанию подключается реле, на которое подается напряжение в 25 вольт. Чтобы понизить напряжение используют резисторы, понижающие электроток и отвечающие за преобразование переменного тока в постоянный уже на выходе из блока питания.

Диодный мост, который является промежуточным звеном между блоком питания и силовой частью, отвечает за преобразование электротока и снижение его мощности.

Необходимо будет также продумать охлаждение блока питания, для чего используемые транзисторы и диоды устанавливают на компьютерных радиаторах или же монтируют вентиляторы и кулеры от блока питания старого ПК.

Используемый силовой блок у споттера одновременно снижает напряжение и увеличивает силу тока. Изготовить такой силовой блок инвертора можно из двух сердечников, которые изолируются при помощи газетной бумаги. Обмотку выполняют медной полосой, толщина которой составляет приблизительно 0,25 миллиметра.

Использовать для обмотки сердечника силового тока обычную медную проволоку не следует, так как по причине высокого нагрева такая проволока может оплавляться, что приведет к выходу из строя выполненного своими руками устройства. Обмотки сердечников изолируются друг от друга при помощи бумаги от кассовых аппаратов. Такая лента отличается прочностью, износоустойчивостью и предупреждает появление замыканий и полностью изолирует обмотку инвертора.

Технология охлаждения оборудования

Во время работы силовой блок и инверторная часть у споттера существенно нагревается, соответственно, вам придется продумать, каким образом будет охлаждаться корпус выполненного своими руками аппарата для сварки. Проще всего охлаждать споттер при помощи вентилятора и кулеров от компьютера. Сегодня в магазинах электротехники можно подобрать уже готовые кулеры, стоимость которых не слишком высока, а их подключение в цепь не представляет особой сложности. Также вы можете разобрать старый блок питания от ЛАТРа или компьютера и подключить вентиляторы непосредственно на обдув споттера.

Рекомендации по сборке

Всю выполняемую работу по сборке цифрового споттера можно разделить на несколько этапов. Первоначально приобретаются все используемые компоненты, отдельно собирается диодный мост, силовой блок, инвертор, блок питания и лишь после этого непосредственно собирают споттер из полуавтомата своими руками.

Можно как использовать уже готовый корпус от старого компьютера, так и изготовить коробку из листовой стали и других подручных материалов. В том случае, если вы используете металлический корпус, то необходимо его тщательно заизолировать. Все компоненты прочно крепятся к корпусу с помощью заизолированного крепежа и подключаются друг к другу.

На центральную панель выводят фиксаторы-шайбы и пусковые клещи для сварочного кабеля, а также устанавливают тут небольшой тумблер для изменения силы тока и кнопку пуска запуска споттера в работу. В том случае, если вы выполняете аппарат для сварки, подразумевающий возможность изменения силы тока, то необходимо использовать дополнительный ШИМ-контроллер и таймер, которые устанавливаются на выходе из инвертора и позволяет ступенчато регулировать мощность тока на выходе из устройства.

Делаем споттер из инвертора

Путем простейших манипуляций можно изготовить из имеющегося сварочного инвертора универсальный в использовании споттер, который будет отличаться высокой мощностью, функциональностью и универсальностью. Всё что вам потребуется, это приобрести дополнительные диоды и тиристорный блок, которые дополнительно подключаются в схему инвертора.

Найти простейшие схемы выполнения таких споттеров из инверторов в интернете не составит какого-либо труда. Чтобы изготовить споттер из инвертора своими руками вам потребуется использовать:

• контактную группу в 220 вольт;
• реле на 30 ампер;
• диодный мост;
• тиристор в 200 вольт;
• понижающий трансформатор.

Выполненный диодный мост подключается в цепь к инвертору и трансформатору. Управление работой споттера осуществляется при помощи тиристорной цепи, которая подключена к трансформатору. Также напрямую от трансформатора осуществляется вывод силового кабеля, подключенного к сварочному пистолету.

Как изготовить сварочный пистолет

Особенностью споттера своими руками из сварочного аппарата является наличие рабочего пистолета, который позволяет осуществлять точечную обработку металла. Изготовить такой сварочный пистолет и обратный молоток можно самостоятельно из аналогичных приспособлений для герметика и строительного клея или же приобрести уже готовые инструменты, которые будут отличаться удобством и простотой в эксплуатации. Отметим, что изготовление сварочных пистолетов представляет собой определенные сложности, поэтому рекомендуется всё же пользоваться изготовленные промышленным способом сварочным инструментом для споттера.

Как сделать споттер из сварочного аппарата своими руками: алгоритм действий, назначение прибора

Споттер представляет собой устройство, вычисляемое к категории сварочных аппаратов. Предназначается для точечной сварки. Работает на основе сопротивления тока. Устройство функционирует за счет выделения некоторого количества энергии тепла в зоне соприкосновения со сварочным материалом при подаче электротока. Споттер из сварочного аппарата можно сделать своими руками. Классифицируют его на инверторную и трансформаторную модели.

Предназначение споттера и его особенности

Самодельный споттер используют в отношении кузовных работ автомобилей. Делают это тогда, когда по каким-то причинам с внутренней стороны выровнять поверхность детали нет возможности. Можно локально нагревать металл при помощи указанного инструмента, если на кузовной области есть небольшие повреждения. Важно разобраться, как сделать споттер своими руками, чтобы получить качественное и функциональное изделие.

Процесс сварки выглядит так. На место повреждённого металла закрепляется крепёж. К нему подсоединяется устройство и при помощи вспомогательных приспособлений либо своими руками вытягивают вмятины. Инструмент для ремонта кузова дает возможность быстро и качественно восстанавливать автомобиль без покраски поврежденного участка. Споттер хорош тем, что при его эксплуатации удается держать под контролем функционирование каждой детали. Это объясняется тем, что вероятность перегрева и разрыва проводов довольно велика.

Свойства конструкции агрегата

Приспособление состоит из таких компонентов, как коробка, пистолет, кабель, электрод.

Коробка содержит всю систему аппарата, которая необходима для сварки. Чтобы четко и быстро проводить кузовные работы, надо придерживаться порядка и технологии процесса.

Ели поверхность подверглась деформации, надо очистить ее от любого покрытия. Это может быть ржавчина, краска или лак. Данный этап очень важен, так как качество соединения металлов напрямую влияет на итог всего процесса. На поверхность, которая подверглась корректировке, присоединяют контакты. На очищенную зону повреждённой области приваривают крепёж, к которому и подсоединяется рассматриваемое устройство.

Вслед за этим захватывается устройство пистолетом, после чего вмятина вытягивается. Для выравнивания прибегают к использованию молотка, гидроцилиндров и других приспособлений. Обращают внимание на толщину металла. Здесь следует понять, какое оборудование даст возможность производить рихтовку машины, чтобы не нанести ей вреда. Обратный молоток не используется в сочетании с алюминием. К тому же не каждый агрегат может справиться с оцинкованным кузовом. Когда рихтовка кузова закончена, скручивают приваренную деталь. Место контакта зачищают шлифовальной машинкой.

Ключевая деталь споттера

Сварочный пистолет — это основная деталь устройства. Для непрерывной работы используют устройство фабричного изготовления. Можно сделать его на основе пистолета из строительного клея своими руками. Альтернативным способом будет применение деталей из полуавтоматической сварки. Из текстолита вырезают одинаковые части с показателями длины от 12 до 14 мм. Их должно быть 2. В них устанавливают кронштейн, применяемый в качестве крепления электрода для сварки. При желании можно смонтировать лампочку для подсветки, как и переключатель импульса.

Кронштейн можно сделать из меди. У него может быть сечение — прямоугольное или квадратное. В качестве электрода для сварки используют медный прут с толщиной от 8 до 10 мм. Пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой.

На переключатель проводят три жилы. Ещё две перемещаются на подсвечивающую лампочку и двигатель. Сварочный кабель необходимо зачистить и припаять в специальное отверстие в кронштейне.

Алгоритм изготовления своими руками

Чтобы сделать агрегат самому, нужны некоторые навыки и понимание основ работы с такой техникой. Споттер из сварочного аппарата своими руками можно сделать в соответствии с чертежами. Для этого надо тщательно изучить конструкционные особенности аппарата. Можно использовать подручные детали.

Не всегда является целесообразным приобретение фабричного устройства. Качественный агрегат может обойтись в кругленькую сумму. Необходимо рассматривать конфигурацию приспособления и его чертежи.

Оборудование из инверторного аппарата

Чаще всего агрегат на основе инвертора изготавливается с применением самодельного материала. Основными составляющими устройства являются тиристорное реле и сварочный инвертор. Чтобы собрать приспособление, потребуются:

• тиристор с показателем 200 Вольт;
• трансформатор для понижения 122 вольт для управления реле посредством кнопки;
• реле с мощностью в 30 ампер;
• мост на диодах;
• кнопка для управления и контроля;
• контактная группа 220 вольт.

Трансформатор подключается с помощью диодного моста. К нему подсоединяется тиристор реле. Трансформатор питает управляющую ветку цепи. Перед изготовлением споттера своими руками надо обеспечить безопасные условия работы. С этой целью кладут под ноги резиновые коврики и придерживаются стандартных правил техники безопасности.

Основные этапы сборки

Чтобы сделать самодельный агрегат, идеально подходит сварочный аппарат Nordic. Необходимо уметь менять конфигурацию устройства так, чтобы споттер постоянного тока на выходе давал 1500 ампер, как минимум. Сборка осуществляется по следующим правилам:

1. Снимают с аппарата вторичный слой. Иногда их бывает несколько.
2. Перед установкой определяют количество витков на 1 Вольт. Первичная обмотка для этого оборачивается медной проволокой. Затем измеряют показатель Вольт.
3. Полученный показатель делят на количество витков. Результат и будет указывать на число витков на Вольт.
4. Из вторичного слоя, который был снят, производят шину. Желательно не допускать, чтобы этот параметр опускался ниже 160 квадратных мм.
5. Напряжение должно равняться 6 вольт. Если сечение меньше, можно делить шину на несколько частей. Их скрепляют изоляционной лентой.

Количество фрагментов зависит от изначальных показателей. Допустим, если параметр равен 40 кв. мм., шина разрывается на 4 части. Необходимо взять две шины с обмоткой из изоленты или скотча для малярных работ. Изоляция должна быть последовательной. Сначала идет слой изоляционной ленты, затем — скотча, а сверху наматывается изолента. На открытые зоны можно установить клепки.

Полученные шины перемещаются на трансформатор. Этот процесс не является лёгким и требует определенных навыков. Необходимо наличие молотка и присутствие дополнительного помощника. Благодаря этому шина будет сидеть лучше и не получит каких-либо повреждений. Если показатель мощности нормальный, то приспособление можно считать готовым. Если же нет, придется проводить ряд экспериментов, подключая к первичной обмотке провода.

Этапы производства трансформатора

Сборка трансформатора является обязательным этапом изготовления споттера из сварочного аппарата. Такая работа является наиболее трудной. Обмотка требует большого количества времени, но этот этап не является обязательным. Обмотка осуществляется на кольцевом железе. Провод для вторичной обмотки должен изготавливаться из алюминия или меди. Между мотками следует прокладывать качественную изоляцию. Для этого подходит трансформаторная бумага в несколько слоев. Для максимальной надежности ее пропитывают парафином.

Пистолет делают из полуавтомата. К нему потребуются некоторые дополнения, чтобы закрепить инструмент на приборе для рисования. Чтобы сделать клещи, подойдёт простая труба 20 на 20 мм. Силовые провода, соединяющие трансформатор и пистолет, должны иметь идентичное сечение. Как альтернатива, они должны превышать сечение шины. Не стоит использовать слишком большие по длине провода. Максимальный их размер должен быть равен 2,5 м. Рабочий кабель, соединяющий трансформатор и пистолет, должен быть сделан на основе коммутирующего кабеля с термоизоляцией. При каждом нагревании этот слой будет стягиваться.

Важные нюансы в конструкции

Наибольшие сложности в адаптации трансформатора заключаются в увеличении показателя выходной силы тока. Для этого экспериментируют с шиной, которая ставится вместо вторичной обмотки. Опыт дает понять, что показатель сечения должен быть не меньше 160 кв. мм. Что касается напряжения в шине, то она не должна быть меньше 6 вольт. Важнейшим моментом при сборке трансформатора является соблюдение оптимальной изоляции сетевых обмоток. Если накладка была сделана неправильно, это приведет к нежелательным последствиям.

преимущества самодельного оборудования, выполнение аппарата из инвертора

Споттер представляет собой аппарат, предназначенный для выполнения точечной сварки. Это оборудование широко используется при выполнении рихтовки и восстановлении кузова автомобиля. Благодаря простоте конструкции таких аппаратов сделать своими руками споттер не составит особого труда.

Необходимо лишь использовать качественный инвертор, на основе которого выполняется сварочное оборудование.

Особенности применения

Если изначально споттеры использовались лишь при выполнении различных кузовных работ с автомобилями, то сегодня благодаря универсальности этого оборудования имеется возможность его использования в быту для качественной точечной сварки. С помощью самостоятельно изготовленных сварочных аппаратов выполняются всевозможные металлоконструкции, заборы из арматуры, осуществляется правка поверхностей кузовных панелей без необходимости разборки обшивки.

Основным назначением споттера является именно ремонт и восстановление кузовных панелей автомобилей. В том случае, когда выровнять детали изнутри невозможно, а их демонтаж представляет определенные сложности, используются споттеры, позволяющие выполнять качественную сварку, которая в последующем будет отлично защищена от появления коррозии.

Принцип работы

На сегодняшний день существует несколько вариантов электрических схем споттеров, которые изготавливаются из инвертора, трансформатора и старого аккумулятора. Самодельные аппараты функционируют по принципу молотка, позволяя вытягивать кузовные элементы без локальной покраски, а качество точечной сварки при использовании рабочего пистолета позволяет обеспечить максимально надежную и долговечную фиксацию кузовных элементов.

Самодельный споттер имеет несколько режимов работы:

• Сварочный режим, с использованием угольного электрода, когда вся работа выполняется на минимальной мощности.
• Кратковременный режим, при котором направляющую закрепляют с помощью специальных колец и вытягивают металл при его точечном разогреве.

Наибольшей популярностью сегодня пользуются модели аппаратов для точечной сварки, которые выполнены на базе инвертора. Такие устройства имеют специальный дополнительный пистолет, с помощью которого осуществляется точечный разогрев соединяемых металлических элементов.

Устройство на базе инвертора

Самодельные аппараты точечной сварки, выполненные на основе сварочного инвертора, отличаются простотой конструкции, имеют необходимую для работы с большинством металлов мощность и с легкостью могут быть изготовлены своими руками.

Простейшие споттеры могут состоять из следующих элементов:

• Корпус инвертора.
• Кабель.
• Острый пруток или электрод.
• Пистолет стаддер.

Проще всего изготовить такой аппарат для контактной сварки используя инверторы, к которым через кабель крепят сварочный пистолет. Можно использовать как уже готовые покупные пистолеты стаддеры, так и изготовить их самостоятельно на базе металлического пистолета для герметика.

Преимущества самостоятельно изготовленных споттеров:

• Возможность вытягивания металлических деталей без повреждения оригинального лакокрасочного слоя.
• Удобство в эксплуатации.
• Универсальность применения.
• Возможность выполнения осадки металла с использованием графитовых электродов.
• Наличие двух и более режимов выполнения сварочных работ.
• Простота конструкции.
• Доступная стоимость используемых компонентов.

Можно найти различные схемы изготовления инверторных споттеров. Можно подобрать как простейшие модели, которые предназначены для их бытового использования, так и профессиональные установки, сочетающие мощность, универсальность применения и расширенные возможности.

Для самостоятельной сборки аппарата потребуются следующие компоненты:

• Контактная группа на 220 Вольт.
• Диодный мост.
• Реле управления на 30А.
• Трансформатор, который понижает напряжение на 12 Вольт.
• Тиристор на 200 Вольт.
• Кнопки управления.

Подключение к сети осуществляется при помощи диодного моста и трансформатора. Тиристорная цепь и контактная диодная группа в инверторе повышает напряжение, после чего ток подается по кабелю на рабочий сварочный пистолет.

Используемый транзисторный диодный блок должен выдерживать максимально высокие показатели выходной силы тока, которые достигают 1500 Ампер. Управлять мощностью выходного сварочного тока можно при помощи шины, которая устанавливается вместо вторичной обмотки.

Несмотря на кажущуюся сложность, даже начальных навыков чтения электросхем и работы с радиодеталями будет достаточно для самостоятельного изготовления споттеров, которые могут использоваться не только в быту, но и для выполнения различного рода кузовных работ.

Необходимо лишь подобрать качественную схему исполнения аппарата для контактной сварки, и в последующем полностью придерживаться имеющейся на руках документации.

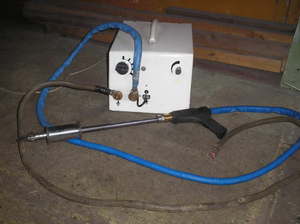

Корпус и кабели

Коробку изготовленного самостоятельно споттера можно выполнить из подручных металлических материалов. Проще всего использовать для этой работы корпус от старого компьютера. Наличие работающего вентилятора будет дополнительным плюсом, что позволит снизить температуру, позволяя улучшить продолжительность работы устройства без его отключения на обязательное охлаждение.

Внутри корпуса необходимо установить несколько вентиляторов, которые работают от 12 Вольт и позволяют осуществлять качественное охлаждение силовой части инвертора. Проще всего использовать компьютерные вентиляторы, которые напрямую подключаются к блоку управления и работают постоянно или по сигналу от температурных датчиков.

Наличие внутри корпуса компактных вентиляторов позволяет продлить время непрерывной работы устройства при максимальных показателях мощности.

Сварочные кабели лучше всего использовать уже готовые покупные с сечением не меньше 1 миллиметра на 10 Ампер мощности максимальных показателей тока. Для массы используют кабели с длиной не более 150 сантиметров, а рабочий провод выполняется не длиннее 250 сантиметров. В противном случае может отмечаться потеря силы тока, что отрицательно сказывается на работе аппарата и качестве сварки.

На обоих концах кабеля крепят резьбовые соединения для фиксации сварочного пистолета и подключения его к инвертору. Качеству соединения следует уделить должное внимание, так как от этого зависят потери силы сварочного тока. На обратной стороне силового кабеля для массы устанавливают быстрозажимный зажим или используют клеммы с резьбовым креплением.

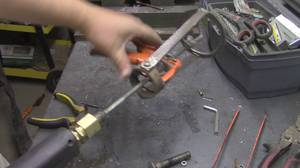

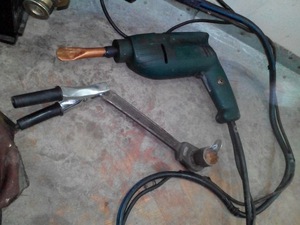

Выполнение рабочего пистолета

Основным рабочим элементом споттера является сварочный пистолет, который позволяет осуществлять точечный разогрев металла. Если планируется постоянно использовать оборудование, то предпочтительно приобрести уже готовый заводской пистолет, который отличается простотой конструкции, надежностью и долговечностью. Если же споттер изготавливается для нерегулярного использования, то вполне по силам собрать рабочий пистолет из подручных приспособлений.

Проще всего выполнить его из монтажного клеевого пистолета, к которому приделывают надежную и удобную ручку из текстолита или других непроводящих ток материалов. В клеевом пистолете делаются соответствующие отверстия для направляющих, к которым в последующем фиксируется используемый электрод. Кабель от инвертора подключается к пистолету и при нажатии на спусковой крючок происходит подача короткого мощного импульса.

Кронштейн-держатель, который фиксирует сварочный электрод, выполняется из медной трубки прямоугольного или квадратного сечения. В качестве электродов используют медные прутки с диаметром 8—10 миллиметров.

Можно найти различные схемы и варианты изготовления пистолета для контактной сварки, которые подразумевают смену электрода без разборки выполненного устройства.

Сборка обратного молотка

Одним из преимуществ использования споттера является быстрая замена рабочих инструментов, что расширяет функциональные возможности такого оборудования. Для выполнения рихтовочных и сварочных кузовных работ используется обратный молоток или как его еще называют по-другому инопуллер. Изготовить своими руками простейший обратный молоток не составит труда. Выполняют его на основе металлического монтажного пистолета.

От старого монтажного пистолета отрезается часть, которая держит баллон с герметиком и монтажной пеной. На освободившуюся площадку приваривают три прутка, диаметром не более 10 миллиметров. К свободным концам прутков фиксируют сваркой кольцо, которое делается из прутка с сечением 6—10 миллиметров. Диаметр кольца не должен превышать 100 миллиметров.

У штока пистолета обрезают упоры и изогнутую часть. Вместо них приваривается крепление, к которому в последующем подсоединяют кабель от сварочного инвертора. Крепление кабеля можно выполнить при помощи двух гаек и болта с резьбой в М10.

С помощью обратного молотка может осуществляться высококачественная точечная сварка и рихтовочные работы без повреждения оригинального лакокрасочного покрытия.

При желании можно приобрести уже готовые обратные молотки, которые различаются диаметром рабочего органа и предназначены для использования на споттерах с различной мощностью.

Споттер из сварочного аппарата

Проще всего изготовить своими руками споттер из сварочного аппарата. В таком случае потребуется лишь дооснастить агрегат тиристором и диодом с требуемыми параметрами, что позволит осуществлять импульсную сварку. Дополнительно сварочный аппарат может оснащаться втягивающим реле, которое позволяет регулировать мощность подачи импульса.

Споттер из сварочного аппарата выполняется в полном соответствии с имеющейся схемой, а всё что останется сделать — это приобрести или изготовить самостоятельно рабочий пистолет и обратный молоток. Отдельные схемы исполнения споттера подразумевают возможность переключения режимов работы, когда используемый инвертор может работать как классический сварочный аппарат, так и устройство для точечной сварки.

Сделать споттер своими руками не составит особой сложности. Выполнить такое устройство для контактной точечной сварки можно из инвертора или старого сварочного аппарата. Необходимо лишь иметь на руках качественную схему, по которой будет выполняться сборка аппарата. Изготовить используемые рабочие пистолеты и обратные молотки можно из приспособлений для распыления монтажной пены и герметика. Выполнение такого оборудования своими руками позволит существенно сэкономить на покупке техники, изготовленной промышленным способом, при этом функциональные возможности самодельного оборудования не будут отличаться от дорогостоящих покупных агрегатов.

Как сделать споттер из сварочного аппарата

Данное устройство разработано для точечной сварки, которая необходима для кузовного ремонта автомобилей. Существуют инверторные и трансформаторные разновидности агрегатов. Собрать споттер  под силу многим гаражным специалистам, поскольку для этого не требуется специальных знаний и умений. Кроме того, материалы для изготовления аппарата найти достаточно просто.

Предназначение и конструкция споттера

Этот агрегат используется в случаях, когда выровнять автомобильный кузов с внутренней стороны стандартными методами затруднительно. С его помощью кузовная поверхность на поврежденном участке восстанавливается без необходимости дальнейшей покраски.

Важнейшей деталью споттера является пистолет для сварки, поэтому его лучше приобрести отдельно. В качестве основы можно использовать коробку от электрического сварочного аппарата, корпус от системного блока компьютера.

В качестве электрода рекомендуется использовать медный прут диаметром 8-10 мм. Чтобы сделать кабель, лучше соединить стандартный сварочный провод с пятижильной его разновидностью, которую следует подключать в строгом соответствии со схемой.

Смотрите также:

Алгоритм изготовления своими руками

Для успешного изготовления споттера нужно изучить особенности его конструкции, понимать основы функционирования сварочной техники. При таких условиях получится использовать подручные материалы, подходящие детали.

Инструменты и материалы

Работа данного агрегата сопровождается значительным повышением температуры, особенно на участках, расположенных после силового кабеля.

Для штока корпуса лучше использовать латунь диаметром 16 мм, а провод длиной 1,7 м должен иметь толщину в разрезе 70 мм.

Для самостоятельной сборки аппарата понадобятся следующие детали:

• трансформатор, снижающий напряжение до 12 вольт через реле;
• тиристор 200 вольт;
• реле 30 ампер;
• диодный мост;
• специальные кнопки для управления и контроля;
• контакты для подключения провода к сети 220 вольт.

Смотрите также:

Схема инверторного споттера

Благодаря высокой мощности и производительности, чертежи споттера из инвертора стали популярными в интернете. На их основе достаточно просто изготовить устройство своими руками. К сети аппарат подключается с помощью трансформатора и диодного моста.

Принцип работы данной схемы отличается простотой. При включении устройства с помощью клавиши S3 конденсатор C1 начинает разряжаться, открывая тиристор V9, а также резистор R1. Благодаря этим процессам переменное напряжение подается на первичную обмотку трансформатора, обеспечивая рабочий процесс. Когда конденсатор разряжается, то происходит остановка работы.

Сборка

Споттер – это устройство постоянного тока, которое на выходе должно давать не менее 1500 ампер. Такие параметры дают возможность производить качественную точечную сварку.

Чтобы получить данные характеристики:

1. У сварочного аппарата нужно заменить вторичную обмотку трансформатора на шины сечением не меньше 160 квадратных миллиметров.
2. Для выполнения работ понадобится помощник, также нужно приготовить молоток.
3. Шины нужно тщательно заизолировать, используя три слоя качественных материалов, которые не проводят электрический ток, по краям – изоляционная лента, а внутри – бумажный скотч.
4. На открытые зоны нужно устанавливать клепки.

Напряжение на каждой шине должно соответствовать значению 6 вольт. Если показатель мощности удается привести к нужному значению, то задачу можно считать выполненной.

Смотрите также:

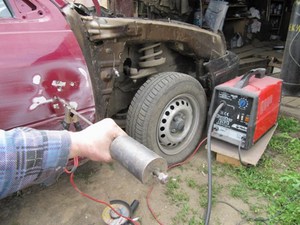

Как работать

Все работы по восстановлению деформированных кузовных поверхностей с помощью споттера нужно проводить в определенной последовательности:

1. Вначале требуется зачистить рабочую поверхность, удалив лакокрасочный слой и грунтовку.
2. После этого заземлить автомобильный кузов с помощью провода.
3. При помощи точечной сварки установить крепежные элементы.
4. На следующем этапе можно приступать непосредственно к «вытягиванию» деформированного участка с помощью специальных приспособлений, которые захватывают прикрепленный крепеж.
5. После окончания выравнивания следует аккуратно удалить крепежные детали и приступить к подготовке кузова под покраску.

Таким образом, сделать споттер из сварочного аппарата при наличии некоторых умений сварщика не является сложной задачей. Такой инструмент позволит качественно устранять деформации кузова, не прикладывая чрезмерных усилий.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Мини точечный сварочный аппарат

Мини-точечный сварочный аппарат для шпилек

Этот продукт основан на использовании европейских и американских технологий, в сочетании с потребностями китайских пользователей, разработке небольшого устройства с функцией ремонта листового металла и ремонта пластика одной машины. Он имеет характеристики. малый размер, легкий вес, большая мощность, низкое энергопотребление, простота в эксплуатации, полный набор функций и т. д., что заполняет пробелы в стране и за рубежом.Двойное назначение, экономичный и практичный.

3

Входное напряжение	200–240 В
Выходное напряжение	4,5 В
Частота	50 / Гц
Максимальное выходное напряжение	1300A	Регулируемое время 0-3S
Мощность	800W
GW	11KG
Размер упаковки	46 * 50 * 19CM

Примечание. чтобы не повредить поверхность тела из-за слишком долгого времени.
1. сварка гвоздя
удалите краску и очистите ее в ремонтном положении → приваривающая мезонная головка гвоздя к хосту → гвоздь в мезонную головку → отрегулируйте соответствующее время сварки → установите сварочный гвоздь в ремонтное положение → нажмите кнопку переключатель хоста → сварка гвоздя завершена
2 сварка прокладок
удалите краску и очистите ее в положении для ремонта → мезонная головка с круглой подушечкой, прикрепленная к хосту → круглая прокладка в мезонную головку → отрегулируйте соответствующее время сварки → установите круглая прокладка в положении для ремонта → нажмите выключатель главного устройства → круглая прокладка готова
3 Сварка листа OT
удалите краску и очистите ее в положении ремонта → оттяните мезонную головку OT к узлу → протяните лист OT в мезонная головка → отрегулируйте подходящее время сварки → поместите вытяжной лист OT в положение для ремонта → нажмите главный переключатель → протяжной лист OT закончен
4 сварка гофрированной проволокой
удалите краску и очистите ее в положении для ремонта → co Мезонная головка из гофрированной проволоки к хосту → отрегулируйте соответствующее время сварки → поместите гофрированную проволоку в положение ремонта → поместите мезонную головку из гофрированной проволоки на гофрированный провод → нажмите переключатель хоста → выполните указанные выше действия, чтобы сварить каждую точку гофрированной проволоки. проволока → гофрированная проволока закончена

Основанная в 1988 году компания Cangzhou Jiangcheng Machinery Co., Ltd. расположена в промышленной зоне Сяньсянь провинции Хэбэй и занимает площадь около 10 000 квадратных метров. Это один из первых производителей в Северном Китае, который официально имеет масштабы производства, и постоянно разрабатывает новые

и инновационные продукты. Разработка наиболее удобных и трудосберегающих инструментов и оборудования. С гордостью можно сказать, что мы работали с армией над настройкой производства. В настоящее время наша продукция экспортируется за границу, в том числе на Ближний Восток, Юго-Восточную Азию, Африку, Испанию, Россию, США, Германию и другие регионы, и завоевала хорошую репутацию.Это наш план – способствовать развитию компании-клиента, и мы настойчиво стремимся обеспечить безопасность и интересы наших клиентов!

JiangCheng Machinery, о выборе вы никогда не пожалеете!

1: Могу я посетить ваш завод перед размещением заказа?
Конечно, приглашаем вас посетить Cangzhou Jiangcheng Machinery.

2: Как вы контролируете качество своей продукции?
У нас есть независимая команда контроля качества. Наши группы контроля качества проводят выборочную проверку, проверку запасных частей во время производства и 100% окончательную проверку перед каждой отправкой.

3: Предлагаете ли вы дизайн для клиентов?
Да, Cangzhou Jiangcheng Machinery предоставляет услуги OEM / ODM для ведущих партнеров. Создавайте для вас превосходный продукт с помощью вашего дизайна.

4: Что представляет собой упаковка продукта?
Наша продукция является стандартной экспортной упаковкой или может соответствовать требованиям вашего клиента.

5: Можете ли вы производить продукт в соответствии с требованиями клиентов?
Конечно, мы являемся профессиональным производителем, мы приветствуем OEM.

6: Вы можете назвать своих основных клиентов?
Это конфиденциальность наших клиентов, поэтому мы должны защищать их информацию.В то же время будьте уверены, что ваша информация здесь также в безопасности.

7: Можно ли заказать образец?
A: Да, пожалуйста, разместите образец для проверки качества.

8. Как насчет вашего времени доставки?
A: Обычно это занимает от 30 до 45 дней после получения авансового платежа.

9: Можно ли печатать логотип на продуктах?
A: Да, но для этого требуется MOQ.

10: Как сделать наш бизнес долгосрочным и хорошим?
А: 1.Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;
2. Мы уважаем каждого клиента как нашего друга, мы искренне ведем дела и заводим с ними друзей, независимо от того, откуда они.

.

Аппарат для точечной сварки 19 кВА Spotter

Аппарат для точечной сварки 19 кВА

Спецификация GEC160:

Входной ток :

Входное напряжение:	1 фаза / 220 В или 3 фазы / 380 В
Входная мощность:		19 кВА
50A
Instand макс. ток:	5000 A
Система регулирования времени	0-99 мс
Место работы	ABC
Длина кабеля питания	2300 + 1900 MM
Dimission	620 × 450 × 980 мм
Вес	70 кг

Информация о компании

Beijing Hongtech Co., Ltd – высокотехнологичное предприятие со штаб-квартирой в Пекине, которое занимается послепродажным обслуживанием автомобилей: оборудование для технического обслуживания и тестирования автомобилей, оборудование для ухода и ремонта автомобилей и другие сопутствующие товары для автомобильной промышленности.

Наша честь

Trade Show

Свяжитесь с нами

.

Сварочный аппарат для точечной сварки / Пневматический сварочный аппарат для точечной сварки / Сварочный аппарат для точечной сварки

точечный сварочный аппарат / пневматический точечный сварочный аппарат / точечный сварочный аппарат

Описание продукта

Пневматический точечный сварочный аппарат введение:

Пневматический точечный сварочный аппарат представляет собой полуавтоматическое сварочное оборудование с функцией автоматического управления в режиме пневматического давления. Давление электрода и диапазон рабочего хода можно регулировать по желанию в установке нормы вращения.Он в основном подходит для точечной и выпуклой сварки деталей из листовой конструкции. Он широко используется в автомобильных деталях, деталях мотоциклов, стальных радиаторах, солнечных водонагревателях, металлических упаковочных контейнерах, стальных сейфах для файлов, фильтрующих материалах из проволочной сетки и других отраслях обрабатывающей промышленности. Сварочные соединения могут обеспечить достаточную механическую прочность сварки и в произвольном порядке оснащены высокими характеристиками и высокой надежностью. Микрокомпьютерный контроллер точечной сварки типа KD3-160B может выполнять четыре процедуры затяжки, сварки, технического обслуживания и остановки, а также может выбирать одиночную точечную сварку и циклическую непрерывную точечную сварку в соответствии с рабочими потребностями.По сравнению с аналогичными продуктами он имеет очевидные преимущества, такие как простое и интуитивно понятное управление, высокая выходная мощность, быстрая скорость сварки и низкий уровень отказов оборудования, и может удовлетворить различные потребности пользователей в сварке.

Пневматический сварочный аппарат техническая спецификация :

4 номинальное первичное напряжение 900

Давление газа

Модель	DTN-100
Номинальная мощность	100KVA
263A
Вторичное напряжение	9.6V
Удлиненная длина держателя электрода	560 мм
Рабочий ход электрода	80 мм
Номинальное давление электрода	1104 кг	≤0,6 МПа
Расход охлаждающей воды	5 л / дождь
Давление охлаждающей воды	0.15-0,3 МПа
Минимальная сварка	5,0 + 5,0 мм
Размеры	1170 * 610 * 1700 мм
Вес	800KG
минимальный ток короткого замыкания	28000A

Упаковка и доставка

Упаковка пневматического сварочного аппарата

1.Деревянный картон 1 ПК, вес коробки 850 кг, размер: 170 * 610 * 1700 мм
2. Упаковка может быть выполнена в соответствии с требованиями клиентов.
Доставка
Морским путем до ближайшего порта;
Самолетом до ближайшего аэропорта;
Экспресс (DHL, UPS, FEDEX, TNT, EMS) до вашей двери;
Доставка на склад в Китае в соответствии с требованиями клиентов.

Наши услуги

1. Любой пневматический аппарат для точечной сварки . На запросы мы ответим в течение 24 часов.

2.Профессиональное производство, добро пожаловать на наш сайт
3.OEM / ODM доступны
4. Высокое качество, модный дизайн, разумная и конкурентоспособная цена, быстрое время выполнения заказа
5. Послепродажное обслуживание:
Вся продукция будет строго проверена на качество в доме перед упаковкой
Все продукты будут хорошо упакованы перед shipping
Все наши продукты имеют 1 год гарантии, и мы уверены, что продукт не будет подлежать техническому обслуживанию в течение гарантийного срока
6. Быстрая доставка: образец заказа на складе и 7-10 дней для массового производства
7. Оплата: Вы можете оплатить для заказа по T / T или L / C
8.Доставка: У нас тесное сотрудничество с DHL, TNT, UPS, FEDEX, EMS, China Air Port, вы также можете выбрать собственного экспедитора

Информация о компании

Xingtai Greatcity Commercial Co., LTD была основана в 1990 году. Мы Мы являемся производителем пневматического аппарата для точечной сварки , специализирующегося на экспорте машинного оборудования, работает в этой области более 20 лет. Строительная техника, сельскохозяйственная техника, металлообрабатывающий станок – наши преимущества.Эти машины теперь экспортируются по всему миру, например, в Азию, Африку, Южную Америку, Австралию и так далее.

FAQ

1. Что такое пневматический аппарат для точечной сварки Упаковка?
Автоматический станок для гибки стальных хомутов Безопасная фумигация Деревянная упаковка.

2. Где находится ваш завод? Как я могу там побывать?

Наш завод расположен в городе Синтай, столице провинции Хэбэй, в 1,5 часах езды по высокоскоростной железной дороге от Пекина до Синтая

3.Товар есть в наличии?

Да, у нас есть несколько моделей, которые мы можем предоставить вам.

4. Можно ли использовать на экране дисплея английский или другие языки?

Да, можно. Система может работать на многих языках, таких как английский, французский, русский, испанский и другие языки.

5. Что делать, если при использовании возникнут проблемы?

Мы можем предоставить руководство на английском языке, а также снять видео, чтобы показать, как решить проблемы или отправить нашего работника на ваш завод.

Свяжитесь с нами

Если у вас возникнут вопросы, обращайтесь в любое время!

Люси Ян

Эл. Почта: lucy (at) greatcitygroup.com

Skype: lucy921227

Mob / whatsapp / wechat / линия: + 86-15830684624

QQ: 1685627066

Just

Click

ОТПРАВИТЬ »ниже, приступим к нашему новому сотрудничеству!

.

Портативный алюминиевый точечный сварочный аппарат Spotter

Авторемонт кузова Машина для точечной сварки Машина для удаления вмятин

Описание продукта

Обладая многофункциональными функциями точечной сварки, листовой пластины, ремонта вакуумного устройства с треугольной шайбой и сварки MIG, машина синтеза пластин работает легко и гибко, что позволяет использоваться для ремонта кузова автомобиля и сварки газовой защиты. При правильной эксплуатации кузов автомобиля можно быстро отремонтировать.Это самое идеальное оборудование в области технического обслуживания автомобилей.

Характеристики

Характеристика: Эта машина синтеза имеет различные функции, используя не только для сварки в защитных газах, но и для ремонта отремонтированных пластин. Функции ремонта и сварки кузовов автомобилей из различных сталей, включая нержавеющую сталь и другие материалы. Функции сварки для различных пластин, таких как тепловая, мезонная, вертикальная шайба, треугольная шайба и т. Д. Сварочный ток MIG 250A, мгновенный ремонт машины Макс. Ток: 5400A Оснащен вакуумным устройством с пневматическим приводом Оборудован специальной стойкой для сварочных пистолетов Оборудован обогреваемым счетчиком декомпрессии (стальной баллон для газа по выбору).

♦ Принять международные передовые технологии, микропроцессорное управление, технологию цифрового управления сигналом;

♦ Устойчивое горение дуги, сильное проплавление;

♦ Подходит для различных характеристик сплошного сердечника, порошковой проволоки;

♦ Благодаря конструкции промышленного сварочного аппарата производительность более стабильна;

♦ Уникальный автоматический контроль выходного тока;

♦ Система подачи проволоки высокой точности;

♦ Оснащен импортным механизмом подачи проволоки, может быть выбран произвольно;

♦ Подходит для сварки тонких и средних листов.

Упаковка и доставка

1. Тип упаковки: картонный или деревянный ящик, также может быть упакован в соответствии с требованиями заказчика.

2. Виды перевозки: морским, воздушным или наземным транспортом. Конечно, небольшую сумму можно также экспресс-доставкой.

Информация о компании

Cangzhou Jiangcheng Machinery Co., Ltd. является профессиональным производителем оборудования для технического обслуживания автомобилей, занимающимся проектированием, разработкой и производством продукции. Компания специализируется на производстве двух серийных продуктов, а именно оборудования для кузовного ремонта, зарядного устройства для быстрого запуска, сварочного аппарата с защитой от углекислого газа, герметика шин, вулканизационной машины, монтировки, балансирных плоскогубцев, комплекта для накачивания шин, инструментов для шин и т. Д.«Качество прежде всего, потребители прежде всего» – это теория нашего бизнеса. Компания имеет отличную репутацию как внутри страны, так и за рубежом, пользуется спросом благодаря разумной цене, высококлассному качеству и подлинному послепродажному обслуживанию. Цанчжоу Цзянчэн, вы можете нам доверять!

Сертификат

Выставка

FAQ

Q1. ; Когда я могу узнать цену?

A: Whinin через 24 часа после получения вашего запроса. Если у вас срочный запрос, отправьте нам электронное письмо или оставьте сообщение на trademanager.Чтобы мы могли ответить вам вовремя.

Q2. Вы производитель?

A: Да, мы специализируемся на производстве машин для ремонта автомобилей

Q3. Как долго длится гарантия на вашу продукцию?

A: Гарантия на наш продукт составляет один год.

Q4. Какая упаковка продукта?

A: Наша продукция представляет собой деревянный ящик, картон и т. Д., Мы также принимаем требования клиентов относительно упаковки .;

Q5. Каковы ваши условия оплаты?

A: Обычно T / T 30% депозита и 70% перед отправкой.Перед оплатой остатка мы покажем вам фотографии продуктов и пакетов.

Q6. Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой

Q7: Как сделать наш бизнес долгосрочным и хорошим?

А: 1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;

2. Мы уважаем каждого клиента как нашего друга, мы искренне ведем дела и заводим с ними друзей, независимо от того, откуда они.

Наши услуги

♥ На ваш ответ ответят в течение 12 часов.

♥ Быстрые сроки доставки и хорошее послепродажное обслуживание.

♥ Сохраните массовое производство в качестве образца в высоком качестве

♥ Экспедитор: быстрее, безопаснее и удобнее.

♥ Хорошая заводская цена.

Свяжитесь с нами

Дорогой друг. Если вы заинтересованы в нашей продукции, свяжитесь со мной. Большое спасибо!

.
