Самодельный сверлильный станок, варианты конструкций, выбор материалов, чертежи
C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.
Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.
Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.
Сверлильный станок из дрели своими руками, чертежи
Детальных чертежей подобного приспособления не найти даже в интернете.
Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.
Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.
Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.
На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки.
Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.
Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.
Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.
Простые конструкции самодельных стоек для сверлильного станка
Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.
Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.
Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

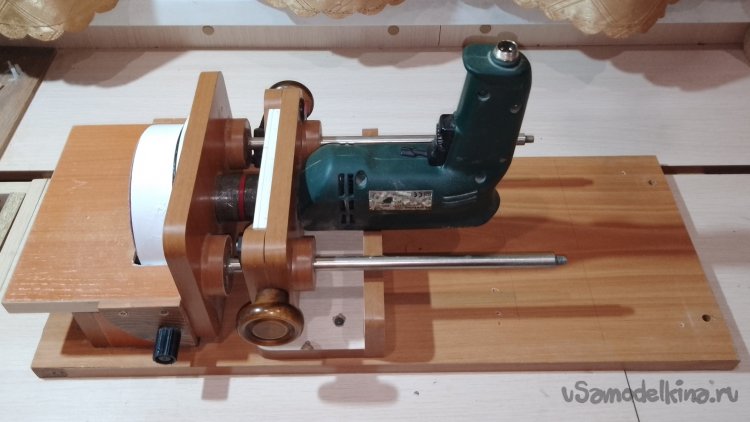

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

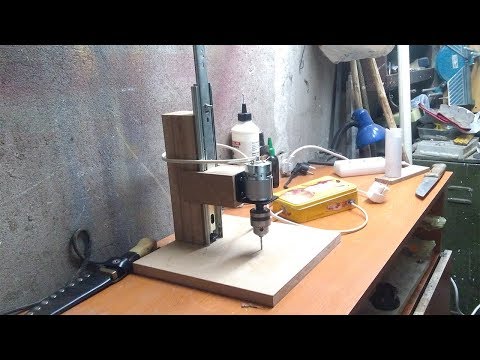

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:
Высокая точность их исполнения практически не имеет люфтов.
Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.
Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.
Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.
А вот и видео:
Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.
Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно.
А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:
Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.
Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.
Более мощные конструкции сверлильных станков
И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:
И даже такая примитивная конструкция значительно расширяет возможности ручной дрели.
Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:
Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.
Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:
В заключение о выборе дрели
Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:
1.
Отдайте предпочтение инструменту мощностью не ниже 1 кВт.
2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.
3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.
4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.
5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.
Сверлильный станок из дрели своими руками
Самоделкитому назад 450 просмотра
Простой самодельный сверлильный станок, сделанный из дрели своими руками, фото и подробное описание изготовления.
Приветствую! Вот сделал стойку для дрели из подручных материалов. Станок собран из профильной трубы, уголка и листовой стали, в изготовлении все довольно просто.
Привод каретки сделан из троса, работает все без проблем. Если проект вас заинтересовал, предлагаю изучить его более детально.
Материалы для изготовления:
- — уголок;
- — квадратная труба;
- — листовой металл;
- — винты, гайки;
- — кусок круглой трубы;
- — тросик;
- — стальной прут для изготовления ручки.
Далее на фото показан процесс изготовления самодельной стойки для дрели.
Чтобы сделать основание станка, понадобится стальной лист и два уголка, уголок привариваем к основе, тем самым укрепляем основу и получаем опору. При желании к уголкам можно приварить уши для крепления станка к столу. Лист стали выбираем потолще, чтобы ничего не играло при работе.
Из уголков сделал крепление для вертикальной стойки.
Сделал каретку, сваривая два куска уголка, в итоге получаем квадратную трубу с минимальным зазором между стойкой. Чтобы зазоры можно было убрать по мере износа, можно просверлить отверстия, нарезать резьбу и завернуть винты, которые будут упираться в стойку.
Механизм перемещения каретки сделан из троса. На каретке находится ролик, который взаимодействует с тросиком. Такой ролик можно сделать из куска круглой трубы, приварив ее к стальному стержню. В качестве шарниров, просто приварил стальные пластины с отверстиями. После сварки сгибаем ось и получаем рычаг.
Вследствие длительной работы трос будет растягиваться, и его нужно будет подтягивать. Для решения задачи в верхней части стойки вертикально заворачивается резьбовой стержень с ухом на конце. Можно также использовать гайку с ухом, а стержень просто приварить к стойке.
Чтобы сделать крепление для дрели, свариваем нужную конструкцию из уголка и двух кусков профильной трубы. Для крепления дрели делаем простой хомут, тут вам понадобится кусок круглой трубы подходящего диаметра. Трубу разрезаем и привариваем гайки, которыми и будет стягиваться хомут.
Самодельный станок отлично сверлит, вполне полезная самоделка для домашней мастерской!
