Лобзиковый станок своими руками – переделываем ручной инструмент + Видео
Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!
Устройство лобзикового станка – что кроется внутри?
Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой “фишке” таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.
Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.
Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно “движка” всего на 150 Вт.
Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.
Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.
Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!
Как сделать лобзиковый станок своими руками из ручного электролобзика?
В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.
Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.
Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.
Достоинства и недостатки – продолжаем модифицировать!
Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.
Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.
Станок из швейной машины – дарим вторую жизнь старым инструментам!
Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного “поколдовать” над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.
Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(3 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Описание достоинств самодельного лобзикового станка, техника безопасности
Лобзик — это инструмент, с детства знакомый каждому мужчине. Именно лобзиком мальчики делают свои первые поделки на уроках труда (теперь эта школьная дисциплина называется «технология»). Лобзик бывает механическим и электрическим. В советское время домашние умельцы работали в основном механическим инструментом. При работе он издавал весьма неприятный звук, напоминающий визг тормозов или скрип неисправного колеса.
- Описание
- Что можно делать с помощью инструмента
- Принцип работы лобзикового станка
- Техника безопасности
В наше время в продаже имеется большое количество электрических лобзиков. Приобрести такой инструмент можно в магазинах типа «Умелец», «Домашний мастер», а также в некоторых магазинах для хобби и творчества. Электрический прибор используется для выпиливания из фанеры и других подручных материалов деталей различной формы и кривизны. Начинать лучше всего с самых простых геометрических форм: круга, квадрата, прямоугольника. А опытные мастера могут выпиливать самые затейливые детали.
Описание
Лобзик, по сути, — это устройство для выпиливания. Когда механизм приводится в действие при помощи электропитания или физической силы, материал принимает желаемую форму. При помощи него можно работать с такими материалами, как:
- Дерево;
- Фанера;
- ДСП;
- ДВП.
У станков промышленного производства разная мощность и скорость работы. Большинство из них рассчитаны на любителей, для которых выпиливание — это просто хобби. Такой прибор, как правило, имеет небольшую мощность и скорость работы. Также станки, которые продаются в магазинах, имеют разные габариты. Самые маленькие могут питаться не только от сети, но и от аккумуляторной батареи. Однако такие инструменты довольно быстро выходят из строя, а запчасти к ним найти очень сложно, подчас невозможно. Поэтому многие любители выпиливания предпочитают самостоятельно конструировать такие инструменты. Сделать это вполне реально.
Эксперты утверждают, что такие станки промышленного производства часто оснащены большим количеством дополнительных функций, которые на практике совсем не нужны. А станок, сконструированный своими руками, обычно прост и понятен в управлении, так как там нет абсолютно ничего лишнего.
Для того чтобы самостоятельно изготовить станок из подручных материалов, домашнему мастеру обязательно понадобится готовый чертеж. Те, кто имеет базовые навыки черчения, могут изготовить чертеж самостоятельно по своим размерам, посмотрев в Интернете обучающее видео об устройстве данного станка. Такой лобзик может стать оригинальным подарком сыну от отца. С его управлением справится даже ученик среднего и старшего школьного возраста.
Что можно делать с помощью инструмента
Умельцы знают, что с помощью лобзика можно сделать много оригинальных изделий. Так, например, можно:
- Выпилить оригинальную игрушку для ребенка — домик, состоящий из стен, крыши, окон и дверей, или кукольную мебель для девочки;
- Изготовить из фанеры или ДСП детали для декоративного панно;
- Можно использовать его при изготовлении отдельных деталей для детской или взрослой мебели;
- Также с помощью электрического прибора можно готовить декор для окон и дверей частного дома.
Начинать овладение лобзиком нужно с самых простых изделий. Работа на таком станке требует определенных навыков и умений. Во многих больших городах существуют курсы выпиливания лобзиком для всех желающих. Обычно на такие курсы с удовольствием ходят не только мужчины, но и женщины. При выпиливании лобзик издает характерный шум, который возникает из-за контакта механизма с материалом. Поэтому для работы домашнему мастеру, скорее всего, понадобится отдельная мастерская. Можно работать и в гараже, если там имеется электричество.
Истинные умельцы выпиливают настоящие шедевры: цветы, затейливые украшения, макеты церквей и замков. Работа лобзиком — отличное хобби для тех, кто имеет умелые руки и хочет реализовать свой творческий потенциал. Дети начиная с десяти лет могут также осваивать премудрости выпиливания под руководством старших. Однако ни при каких обстоятельствах нельзя оставлять ребенка одного с работающим электрическим лобзиком.
Проще всего работать с лобзиком, используя для выпиливания фанеру или ДСП. Эти материалы отличаются мягкостью и податливостью, работать с ними очень удобно. Приобретать материалы лучше всего в специализированных магазинах, но можно воспользоваться и тем, что уже имеется в сарае или в гараже.

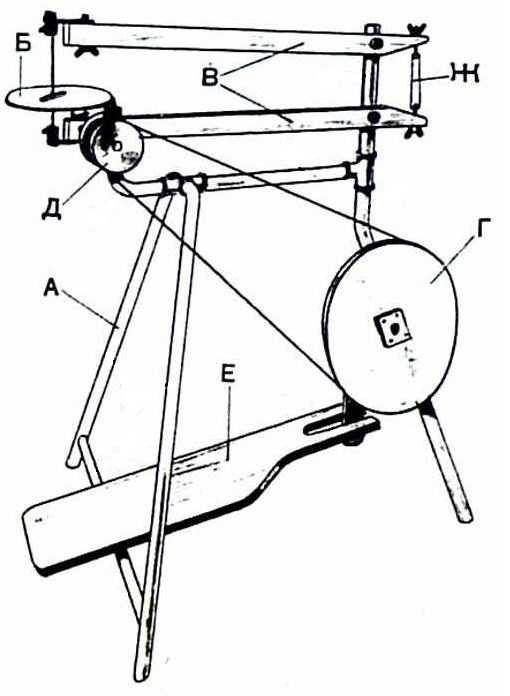

В советское время, во времена всеобщего дефицита, многие любители выпиливания находили материалы для работы на свалках. Пожилые люди порой делают так и сейчас. Действительно, на городских свалках можно найти много элементов старой мебели, пригодных для работы с лобзиком. Однако эксперты не рекомендуют брать фанеру и ДСП в таких местах, потому эти материалы — благоприятная среда обитания для болезнетворных бактерий и грибков.
Принцип работы лобзикового станка
Сконструировать лобзиковый станок своими руками из подручных материалов довольно просто.
- Основа;
- Рычаги. Когда они приходят в действие, начинает работать сам лобзик;
- Лобзик. Лобзиком в обиходе принято называть не только станок для выпиливания, но и собственно механизм, с помощью которого материал приобретает желаемую форму;
- Маховик. Когда он раскручивается, срабатывают рычаги.
Вот основные преимущества самодельного станка:
- Он отличается компактностью, мобильностью, небольшими габаритами;
Механический лобзиковый станок вообще не требует питания, а электролобзик потребляет немного энергии, если эксплуатировать его не на полную мощность;- Самодельный станок, если он сконструирован правильно, работает почти бесшумно. Чем выше скорость работы, тем меньше шум, потому что выпиливание совершается очень быстро.
И наоборот — чем меньше скорость работы, тем слышнее характерный шум работающего механизма;
- Самодельный станок имеет простое и понятное устройство, поэтому там просто нечему ломаться. А вот у станков промышленного производства постоянно происходят какие-то поломки из-за того, что они оснащены большим количеством ненужных функций.
Техника безопасности
Работа с лобзиком требует определенных знаний и умений, поэтому техника безопасности — это очень важно.
- Нельзя искусственно останавливать лобзик, если его работа не завершилась. Такие остановки приведут к быстрой поломке механизма и последующему выходу из строя самодельного станка.
- Материал, который используется для работы, должен быть хорошего качества. Ни в коем случае не стоит использовать вместо фанеры, ДСП и других подходящих материалов пластик. При контакте с пластиком механизм лобзика быстро испортится.
К тому же пластик часто выделяет токсичные вещества.
- Работать за лобзиковым станком желательно в хорошо освещенном месте. Свет должен падать слева (для правшей) или справа (для левшей). Лобзиковый станок необходимо надежно закрепить на большом столе. Во время работы можно регулировать скорость и мощность механизма. У самодельных станков это делается вручную, а у станков промышленного производства часто имеется функция автоматической настройки.
- Материал для выпиливания должен быть полностью сухим. Это особенно важно в том случае, если лобзик электрический: контакт влаги с механизмом может привести к поражению электрическим током. Если лобзик механический, то тоже нужно использовать сухой материал, потому что контакт механизма с влагой приведет к быстрой порче станка, к коррозии его металлических элементов. Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры.
- Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом.
Работа на самодельном лобзиковом станке может стать прекрасным хобби. Однако для этого необходимо правильно сконструировать станок и в совершенстве освоить работу на нем. Лобзик привлекает многих домашних умельцев простотой пользования и разнообразием материалов для выпиливания. Самодельный станок такого плана — идеальный вариант для тех, кому хочется порадовать родных и близких оригинальными поделками. Лобзик довольно просто устроен, но с его помощью можно делать самые разные вещи.
Лобзиковый станок своими руками: чертежи, описание и видео
Перейти к содержимому
Содержание: [скрыть]
- Устройство и принцип действия
- Инструкция по сборке
- Как переделать ручной лобзик
- Станок из швейной машины
Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.
Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции. Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.
Устройство и принцип действия
Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза. Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.
Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.
Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.
Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.
Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза. Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.
Инструкция по сборке
Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.
Как переделать ручной лобзик
В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.
При необходимости станок можно быстро разобрать.
Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.
Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.
Станок из швейной машины
Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.
Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.
Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.
Похожая запись
You missed
Adblock
detector
Настольный лобзиковый станок своими руками: чертежи, видео
Содержание статьи:
- Конструкция и технические характеристики
- Виды станков
- Изготовление станка своими руками
- Примеры чертежей и самодельных моделей
С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.
Конструкция и технические характеристики
станок из ручного электролобзика
Устройство любой модели электролобзикового станка обязательно содержит:
- пилу;
- кривошипно-шатунный узел;
- привод;
- устройство натяжения пилы;
- рабочий стол;
- вспомогательные механизмы.
Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.
Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.
Мощность привода для самодельного настольного станка составляет около 150 Вт.
Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.
Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.
Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.
Виды станков
Конструктивно можно разделить все лобзиковые устройства:
- с нижним суппортом;
- с двойным суппортом;
- на подвеске;
- с градусной шкалой и упорами;
- универсальные.
Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.
Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.
Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.
Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.
Изготовление станка своими руками
Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт. ), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.
В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

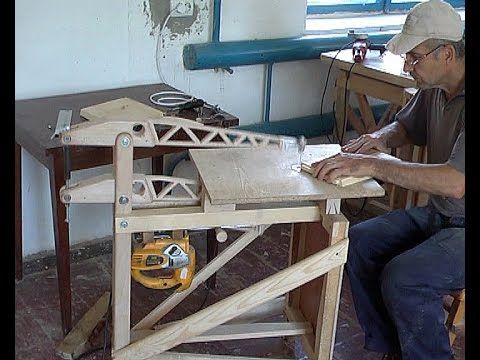

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.
Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.
Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.
Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.
Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

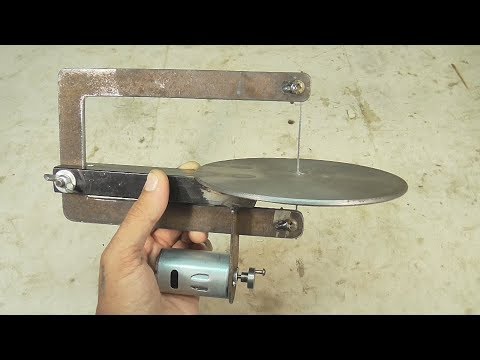

Видео о том как сделать лобзиковый станок своими руками:
Примеры чертежей и самодельных моделей
чертежи для изготовления своими руками
Если вы занимаетесь резьбой и делаете фигурки или детали из дерева, пластмассы или похожего на них материала, вам не обойтись без инструмента, чье название напоминает далекое советское прошлое: это лобзик.
Лобзик лобзику рознь, сейчас в продаже имеются и «пионерские» элементарные ручные модели, и электрические современные инструменты, лишь отдаленно напоминающие привычные пилки.
Содержание
- Самодельный станок
- Техническое описание и составные части
- Модельный ряд лобзиковых станков
- Лобзики с нижним суппортом
- Станки с двойным суппортом
- Станки на подвеске
- Устройства с градуировкой
- Станки универсальные
- Как сделать лобзиковый станок своими руками?
Самодельный станок
Лобзик можно смастерить и самостоятельно: в технической литературе и сети предлагается множество схем и чертежей электрических лобзиковых станков.
Сделать такое устройство несложно, а пользу от него вы получите значительную. Вы сможете самостоятельно заниматься производством нужно вам мебели и реализовать самые смелые творческие идеи для интерьера.
Пример изготовления лобзикового станка.Самодельный лобзиковый вам профессионально делать ровные детали самых причудливых форм. Для начала вам нужно определиться с самой подходящей для вас конструкцией.
Техническое описание и составные части
Принципиальная схема любого лобзикового станка одна и та же для разных моделей.
В его составе обязательно имеются следующие части:
- пилка;
- привод с мощностью около 150 Вт;
- коромысло для натяжения пилки;
- рабочая поверхность с градуировкой;
- блок сверления и пр.
На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.
Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол. Традиционные размеры обычно около 30 – 40 см.
Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.
С разными типами материалов меняются и пилки, в основном это касается их ширины: от 2-х до 10-ти мм. Пилки могут различаться по типу своих хвостиков – с штифтами или без. Они фиксируются в специальном приспособлении для их натяжения и ровного пиления. Для этого в них имеются пружины рессорного вида.
Еще одна важнейшая : кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.
Чертеж сборки лобзикового станка.Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту. Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм.
В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.
Модельный ряд лобзиковых станков
Чаще всего во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.
Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:
- универсальные;
- на подвеске;
- с градуировкой;
- с суппортом в нижнем положении;
- с суппортом двойным.
Лобзики с нижним суппортом
Схема элементов конструкции станка.Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.
Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.
Станки с двойным суппортом
Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.
Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.
Станки на подвеске
Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.
Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.
Устройства с градуировкой
Наличие упоров и градусной шкалы дают возможность работать по техническим чертежам, без малейших погрешностей.
Станки универсальные
Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.
Как сделать лобзиковый станок своими руками?
На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.
Вот какая последовательность работ по их изготовлению:
- Делаем станину из фанерного листа или пластика.
Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя. - Размещаем с противоположной стороны специальную качалку с эксцентриком.
Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые. - Производим монтаж промежуточного вала.
Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком. - У качалки амплитуда движений должна меняться.
Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси.Со сменой места крепления винта будет меняться размах амплитуды качалки.
- Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку. Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь. Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами. - Для качалки нужно стойка.
Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.
Ваш . Желаем классных идей и их качественного воплощения.
youtube.com/embed/71PhYvMA0XM?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Лобзиковый станок своими руками. Самодельный настольный лобзик. Как сделать лобзиковый станок своими руками
Главная > Идеи > Лобзиковый станок своими руками. Самодельный настольный лобзик. Как сделать лобзиковый станок своими руками
Вот общая схема работы лобзикового станка.
Был у меня самодельный станочек, я о нем мельком писал уже. Так как я мебельщик, сделал я его из остатков ЛМДФ. Дешево и сердито:). О внешнем виде я абсолютно не заботился, лишь бы работал. А поработал он хорошо! На нем я понял все нюансы выпиливания из массива твердых пород дерева, таких как орех, дуб, ясень. Все бы хорошо, но у привода, а им служил строительный лобзик Krees 350Вт. 15 лет проработал! У привода “накрылся” регулятор оборотов, включается сразу на максимум и тут же рвет пилку. Родного фирменного регулятора не нашел. Какие только регуляторы я не перепробовал, и диммеры для люстр и регуляторы от шв. машинок, пылесосов. Нужного результата, а именно широкого диапазона регулировки, я добиться не смог.
На фото виден принцип работы лобзика. строительный лобзик передает колебательные движения на коромысло, на котором в свою очередь закрепляется пилка.
В итоге я сдался. Мавр сделал свое дело, мавр должен уйти. Решил покупать новый лобзик-привод. Все китайские варианты лобзиков не подходят, регулировка на них – одно название. В фирменном магазине Makita нашел то что искал. Лобзик на 450 Вт. Широкий диапазон регулировки, и не орет как китайские лобзики! Тихо работает!
Вот и мой новый привод, Makita 4327.
Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит. Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.
1. Увеличить просвет от пилки до рамы,(на старом он был 27см. ) для этого надо удлиненое коромысло.
2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)
3. Внешний вид! Шоб не стыдно было фотографировать. 🙂
И вот! станок готов!
Вот он мой новый станочек!
Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!
Пробное выпиливание. Результат отличный! Регулятор Макиты прекрасно справляется. Работает станочек по шуму как бытовая швейная машинка.
»!
В этой статье, как я и обещал в прошлых постах, речь пойдёт об ещё одном самодельном приспособлении для работы мастеров-отделочников.
В основе этого устройства, как вы видите на фото, лежит обычный электрический лобзик.
Я считаю, что лобзик также как и болгарка, относится к очень универсальным инструментам, которые при смене насадок, будь-то пилочка или отрезной диск, можно использовать в разных операциях.
Это приспособление я сделал, как альтернатива ручной дисковой электропиле, которая, понятное дело, вышла из строя в самый неподходящий момент.
И я хочу сказать, что даже после ремонта циркулярки, всё равно я продолжал использовать в работе именно станочек из лобзика.
Конечно, электрический лобзик сильно уступает электропиле в скорости реза деталей. Но у него есть преимущество – это криволинейный рез.
И как мне кажется, лобзик безопасней по сравнению с дисковой электропилой.
Короче говоря, делаем станочек из лобзика .
Для изготовления понадобится такой материал :
- Дюралевая полоса размером 930×310 мм толщиной 2 мм.
Можно использовать оргстекло (10 мм), но его труднее гнуть.
- Алюминиевые уголки размерами:
15×15 мм длиной 375 мм – 2 шт.
20×20 мм длиной 60 мм – 4 шт.
40×40 мм длиной 130 мм – 1 шт.
- Кронштейн-скоба размером 85×20×2 мм – 1 шт.
- Пластины металлические размером 45×14 мм – 2шт.
Я использовал навесы мебельные, т.к. они просто первыми попались мне под руку, поэтому если применить любые другие пластины, то ничего страшного.
- Фанера 300×290 мм толщиной не тоньше 10 мм.
Можно использовать фанеру толщиной 20 мм, но тогда надо будет использовать пилку для лобзика длиннее обычной, например, 126 мм.
Комплектующие :
- Винт М5×30 – 1шт.
- Винт М5×50 – 2 шт.
- Винт с гайкой М6×20 – 1 шт.
- Винт с гайкой М4×16 – 1шт.
- Саморезы 3,5×16 – 20 шт.
- Саморезы с буром 3,5×9,5 (блохи) – 14 шт.
- Саморезы с прессшайбой 4×16 – 2 шт.
Также для работы понадобится не большой арсенал инструмента .
- Дрель с набором свёрл.
- Болгарка с отрезным кругом по металлу.
Обратите внимание , что дюралюминий режется с помощью специальной дисковой фрезы с мелким зубом из победита.
Но я не стал покупать такую фрезу, т.к. не занимаюсь обработкой листового дюралюминия, а только режу алюминиевый профиль для .
- Лобзик.
- Шуруповёрт.
Порядок изготовления станка из электролобзика
✓Отрезаем болгаркой дюралевую полосу размером 930×310 мм.
Обратите внимание для того, чтобы было легче резать, необходимо использовать отрезной круг по металлу с такими параметрами 125×1,0×22 мм . Где размер 125 мм может меняться в зависимости от самой болгарки (угловой шлифовальной машины).
Главное , чтобы толщина отрезного диска была не больше 1,2 мм!
✓Отмеряем от левого и правого края по 300 мм линии изгиба.
✓Сгибаем каждую сторону в отдельности под углом чуть меньше 90°.
Это нужно для лучшей устойчивости всей конструкции.
✓Отрезаем болгаркой два алюминиевых уголка 15×15 мм длиной 375 мм и четыре уголка 20×20 мм длиной 60 мм.
✓Соединяем с помощью блох уголки 20×20 мм с боковыми на высоте 40 мм снизу.
✓Прикрепляем блохами к ним уголки 15×15 мм длиной 375 мм.
Это придаёт жёсткость изделия.
✓Отрезаем лобзиком фанеру 300×290 мм для подложки к столу.
✓Соединяем её с дюралевым основанием при помощи саморезов (3,5×16 мм) в двадцати местах.
Всё каркас готов.
✓Переворачиваем его фанерой к верху.
✓Делаем разметку для сквозной прорези под пилку.
✓Болгаркой прорезаем.
✓Вставляем лобзик и отмечаем отверстия для скрепления подошвы со столом.
✓Сверлим сверлом ø5 мм.
Совет.
Диаметр отверстия должен быть равен диаметру резьбы на подошве лобзика.
ø5 мм=М5.
Это нужно для более плотного соединения.
✓Прикрепляем лобзик тремя винтами М5 к столу.
Теперь нужно сделать направляющею опору для пилки лобзика.
Для этого я использовал кронштейн крепления плафонов от торшера и две пластины от
мебельных навесов.
✓Отмеряем от пилки 85 мм и делаем болгаркой прорезь длиной и толщиной равную размерам вставляемого уголка.
Обратите внимание , после разметки лобзик необходимо снять!
✓Вставляем уголок в прорезь и закрепляем саморезами с прессшайбой к фанере.
✓Прикрепляем к нему блохами кронштейн в сборе с направляющими пластинами для пилки.
Всё станочек из лобзика готов.
Главное преимущество такого устройство – это металлические направляющие для пилки, которые поддерживают абсолютно ровную вертикаль (90°) во время работы!
Многие мастера знают, что практически у всех электролобзиков имеется существенный недостаток, при распиливании детали вертикаль пилки нарушается. Если смотреть в торец, пилка идёт под не большим наклоном. И этот наклон может меняться в разные стороны на протяжении всей длины реза.
Ну, ещё какой плюс данного изделия – это то, что оно не тяжёлое и малогабаритное.
Недостатки:
- При работе приходится придерживать ногой.
- Я не делал отдельную кнопку для включения и выключения.
- Не распилишь толстые бруски или доски, но мне это не надо, т.к. я толще, чем ДСП (16-18 мм) ни чего не распускаю.
Деревянную или МДФ вагонку или – легче простого!
А, если поставить пилку с алмазным напылением для керамики, то можно и кафельную плитку резать.
Конечно же, этот распиловочный станок из лобзика, как и я делал из того, что попадалось мне под руку, поэтому вовсе не обязательно примнять именно такие материалы. Можно поэкспериментировать с другими материалами.
По этой теме всё.
Будут вопросы, обращайтесь через форму обратной связи (синяя кнопка слева) или через страницу « ».
Подписывайтесь на новые статьи, которые, я надеюсь, буду интересными, а главное – полезными.
Мне не хотелось ставить свой дорогой макитовский лобзик на постоянно в стол, поэтому для создания столика решил купить еще один. Мне очень удачно подвернулся в магазине “Наш Дом” лобзик Калибр ЛЭМ-610E всего за 862р. В комплекте: пилка по дереву, боковой упор, переходник для пылесоса, запасные щетки для двигателя.
Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.
Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки… так что удачно его купил в “Нашем Доме”. 🙂
Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:
1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться – не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. (Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90 o .
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих “калибровских” дрелей Это неприятно, но не сильно портит жизнь)
Как всегда всё в духе минимализма. Отдельный выключатель делать не стал. Она вполне удобно включается штатной кнопкой и фиксируется.
Для этого я купил в КрепМаркете кронштейн (это элемент крепежа от какой-то системы железных конструкций)
Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.
Лишнее срезал и обточил.
Вид сзади. Сейчас расстояние между подшипниками имеет фиксированный зазор под пилку 1.2мм. У меня есть план на будущее: сделать регулировку зазора.
Для тонких материалов можно опустить ниже.
В качестве эксперимента нарисовал звездочку и попробовал ее ровно выпилить
Для пилки 130мм -максимально возможная толщина получается 5см. Оказывается бывают очень длинные пилки, недавно на рынке видел пилку 300мм
Отпилил ломтик 1.5мм от бруска 40×40мм бруска
Что я и сделал. Теперь на ней можно пилить длинные заготовки шириной 11.5см. Старая Г-образная конструкция тоже осталась и если будет нужна большая прочность держателя ее снова можно будет поставить, хотя и новая конструкция осталась достаточно прочной и надежной.
Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.
Им можно фигурно раскраивать материал вроде уплотнителя. Срез получается ровный. Гораздо лучше, чем канцелярским ножом. На фотографии – коврик от мышки.
Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.
Настольный лобзиковый станок предназначен для выпиливания различных деталей, имеющих сложную конфигурацию, из листовых материалов. Данный инструмент способен работать с МДФ, ДСП, ДВП и многими другими. Также лобзики могут производить выпиливание внутренних контуров деталей, если предварительно проделать небольшое отверстие. Данный инструмент отличается широким спектром применения, поскольку он способен обеспечит высокую производительность труда, чего не добиться обычной ножовкой.
Конструктивные особенности
Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:
- станина, которую также часто называют корпусом.
Она предназначена для размещения всех конструктивных элементов агрегата;
- приводной механизм;
- кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
- сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
- рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.
Как сделать станок из электролобзика?
Для изготовления лобзикового станка из ручного электролобзика нужно следовать такой инструкции:
- Вначале необходимо сделать стол, где будет в дальнейшем установлен самодельный лобзиковый станок. Для этого используют любой прочный листовой материал – толстую фанеру, металл и другие.
- В столе проделывают сквозные отверстия, предназначенные для режущего полотна и различных крепежных деталей.
- Полученный лобзиковый стол устанавливают и надежно закрепляют на пригодном деревянном столе.
- Полученный стол оснащается направляющими рейками.
- Внизу закрепляют ручной лобзик, что позволяет заменить приводной механизм станка и многие другие его конструктивные элементы.
Изготовить такой лобзиковый станок своими руками под силу каждому. Его преимущество заключается в том, что в любой момент данный агрегат можно быстро разобрать и использовать только ручной инструмент.
Самодельный лобзиковый стол-станок из ручного электролобзика
Как изготовить более профессиональный инструмент?
Самодельный лобзиковый станок может иметь все качества, которые присутствуют в профессиональном оборудовании. Для его изготовления нужно придерживаться такой инструкции:
- Станину изготовляют из любого прочного материала – фанеры 12 мм, пластика, текстолита и других. Она должна состоять из основания, корпуса для размещения всех конструкционных узлов и рабочего стола.
- С другой стороны размещают качалку с эксцентриком. Их нужно соединить между собой, используя металлические пластинки с подшипниками втулочного типа.
Получившуюся конструкцию устанавливают при помощи винтов.
- Промежуточный вал формируется из нескольких подшипников.
- Металлический шкив очень плотно надевается на вал и закрепляется винтовое соединение.
- Для изменения характеристик движения качалки на эксцентриковом фланце делают 4 отверстия круглой формы с резьбой. Они должны размещаться от осевой линии на разном расстоянии. Амплитуда движения качалки регулируется местом установки винтов.
- Качалка формируется из деревянных коромысел, которые прикрепляются на шарнирном соединении к стойке.
- На задних концах коромысел проделывают небольшие пропилы. Они предназначены для установки винтов напряжения.
- Передние концы коромысла предназначены для установки пилки. Она передвигается при помощи специальных металлических шарниров. Перед креплением пилки ее устанавливают в паз, размещенный на рабочем столе.
- Стойку качалки делают из цельного куска прочного материала. В верхнем ее конце проделывают паз для установки коромысла, а около нижнего – вырезают небольшое отверстие прямоугольной формы для монтажа второго коромысла.
Как сделать станок из швейной машинки?
Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:
- Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
- Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
- Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
- Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
- Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
- Пилочку вставляют в иглодержатель и начинают работу.
Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.
Видео: Лобзик из швейной машинки
Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.
Как работает электрический лобзик
Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.
В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.
Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.
Чертежи электроболиков
Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.
Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.
Изготовление электролобзика своими руками
Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.
Требуемые материалы:
- Деревянный брусок – 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
- Металлические пластины – длинная и прямоугольная (как на фото)
- Пилка для электролобзика с U-образным хвостовиком
- Электродвигатель RS-540 12V (можно любой похожий)
- Кнопка замыкания электрической цепи
- Форсунка газовой плиты
- Велосипедная спица
- Пластиковый круг с диаметром 260 мм
- Фанера – 120x50x5
- Набор саморезов, болтов и гаек
По инструментам:
- Ножовка по металлу
- Треугольный напильник
- Плоскогубцы (2 шт)
- Шуруповерт или дрель с набором сверл
- Ножницы по металлу
- Карандаш
При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.
Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.
Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.
Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.
На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.
Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.
Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.
К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.
Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.
Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.
Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.
Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.
Для более плавного хода, рекомендуется смазать шток маслом.
Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.
Самодельный электролобзик для полистирола
Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный списокнеобходимых материалов и инструментов для изготовления.
- Фанера 200x200x5 мм
- Деревянный брусок – 120x50x50
- Шпатель или лист металла, толщиной 1 мм
- Металлическая клемма для соединения проводов
- Металлический стержень (спица)
- Полотно для ножовки
- Электромотор (DC) на 12 вольт
- Отрезок тонкого, гибкого пластика
- Крепежный металлический уголок
- Отрезок ПВХ-трубы в качестве ручки
- Кнопка замыкания контактов
- Блок питания на 12 вольт со штекером DC
- Разъем питания DC
- Саморезы, болты и гайки
Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.
По инструментам:
- Надфиль (напильник)
- Ножницы по металлу
- Пассатижи
- Дрель или шуруповерт с набором сверл
- Корончатое сверло по дереву с диаметром 44 мм
- Паяльник
- Термопистолет
Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.
Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.
Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.
Как сделать стол для пазлов своими руками (Пошаговое руководство)
Если у вас дома есть лобзик, вы можете легко превратить его в стол для пазлов. Электролобзиковый стол в основном используется, когда нужно сделать аккуратные и точные разрезы. Конструкция и использование очень похожи на лобзик или ленточнопильный станок, но важно отметить, что «перевернутый» лобзик ведет себя по-другому. И именно так нужно подходить к инструменту.
Использование лобзика в перевернутом виде предлагает возможности, недоступные при классическом использовании. Вы сможете разрезать более мелкие кусочки, сделать прямые разрезы , сделать более тонкие и тонкие разрезы или вырезать формы, которые в противном случае были бы слишком трудными.
Для достижения наилучших результатов необходимо использовать правильный тип лезвия. Не каждое лезвие подходит для каждого разреза. Это очень важно не только с точки зрения качества работы, но и с точки зрения безопасности труда.
Если лобзик перевернут, лезвие остается открытым, и во время работы требуется особая осторожность. При изготовлении стола для лобзика советую добавить дополнительные элементы безопасности. К основным из них относятся: корпус должен быть прочным, крепление лобзика к столу прочным, лезвие должно ходить по направляющим. Для получения дополнительной информации проверьте другие функции ниже .
Стол для лобзика, который я собираю, можно легко установить на столешницу с помощью зажимов, что придает сборке большую устойчивость и снижает вибрации. Больший размер стола позволяет размещать большие куски дерева. Кронштейн с направляющими лезвия может быть установлен как сзади, так и сбоку, что также позволяет резать длинные куски дерева. И, кроме всего прочего, стол для лобзика легко переносится.
Сначала я был немного скептичен, но работа с перевернутым лобзиком открыла много преимуществ, о которых я не знал. Установка и крепление лобзика к столу может легко превратить ваш лобзик в стол для точной пилки.
Все материалы, необходимые для сборки, легко доступны в любом местном магазине. Стол изготовлен из фанеры и призм из елового дерева. Регулируемый кронштейн из фанеры и алюминиевых L-образных уголков. См. полный список материалов ниже.
СВЯЗАННЫЕ: Проверьте эти направляющие для электролобзика и направляющие для циркулярной пилы , который может пригодиться при сборке этого стола-головоломки. Кроме того, вы можете найти все приспособления для деревообработки , которые я использовал для этой сборки, в конце сообщения в блоге.
Как установить электролобзик на стол Видео
Если вы хотите увидеть, как собрать электролобзик, посмотрите пошаговое руководство в приведенном ниже видео.
Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!
Содержание
- Материалы, которые вам понадобятся
- Общие вопросы
- Электролобзик — это то же самое, что и лобзик?
- Как поменять полотно на столе для лобзика?
- Насколько лезвие над столом при использовании электролобзика?
- Меры предосторожности при работе на столе для лобзика
- Как сделать стол для лобзика шаг за шагом
- Шаг 1. Соберите стол
- Шаг 2. Прикрепите ножки стола
- Шаг 3. Изготовление кронштейна
- Кронштейн стола для лобзика — заднее крепление
- Кронштейн стола для лобзика — боковое крепление
- Шаг 4. Изготовление простого ограждения стола для лобзика
- Как установить и использовать стол для лобзика
*За безопасность отвечаете вы. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!
Вы можете проверить эти Советы по технике безопасности на циркулярной пиле перед тем, как прыгать на стол лобзика.
Что потребуется для сборки стола для лобзика
Настольная пила для лобзика:
Фанера – 40 x 50 x 2,1 см (15,7 x 19,7 0,8 дюйма)
Ель ( 4x) – 24 x 4 x 4 см (9,44 x 1,57 x 1,57 дюйма)
Фанера (2 шт.) – 40 x 13 x 1,2 см (15,7 x 5,1 x 0,47 дюйма)
Фанера – 46 x 12 x 1,2 см (18,1 x 4,72 x 1,47 дюйма)
Фанера – 12 x 13 x 0,9 см (4,72 x 5,11 x 0,35 дюйма)
Стол для лобзика – крепление рычага, регулируемые рычаги, направляющие подшипников:
Фанера (2 шт.) – 10 x 11 x 1,2 см (3,93 x 4,33 x 0,47 дюйма)
Фанера (1 шт.) – 10 x 11 x 0,9 см (3,93 x 4,33 x 0,35”)
Уголок алюминиевый L (2 шт.) – 10 x 1,5 x 1,5 см (3,93 x 0,59 x 0,59 дюйма)
Фанера (2 шт.) – 38 x 5 x 1,2 ( 14,96 x 1,96 x 1,47 дюйма
Фанера (2 шт. ) – 19 x 5 x 1,2 см (7,48 x 1,96 x 0,47 дюйма)
Фанера – 11 x 5 x 1,2 (4,33 x 1,96 x 0,47 дюйма)
Фанера (2 шт.) – 8 x 5 x 1,2 (3,14 x 1,96 x 0,47 дюйма)
Фанера – 6 x 6 x 1, 2 см + 6 x 3 x 1,2 см (2,36 x 2,36 (1,18) x 0,47 дюйма)
Стол для лобзика – Режущий упор:
Уголок алюминиевый – 54 см (1,5 см x 1,5 см x 2 мм)
Фанера – толщина 1,2 см
Другое:
Сверло – 6 мм
Сверло Форстнера – 15 мм
Дерево Шурупы (длиннее, короче)
Клей для дерева, болты M4
Болты M6, Т-образные гайки M6, шайбы M6
Подшипники для болтов M6
Звездообразные ручки
Инструменты (не все инструменты необходимы):
Лобзик
Фрезерный станок
Ручная дрель
Циркулярная пила
Зубило
ПРИКИНИТЬ ЭТО К PINTEREST
Электролобзик — это то же самое, что и лобзик?
Между лобзиком и лобзиком много общего, и эти два типа пил часто путают. Они работают по похожему принципу, тем не менее, это два разных инструмента, применение которых также отличается.
Электролобзик — это портативный электроинструмент, который часто используется для всевозможных криволинейных и сложных разрезов. И хотя электролобзиком можно пользоваться и для прямых пропилов, его преимущество в основном заключается в вырезании неправильных форм. Электролобзик оснащен довольно узким лезвием, которым можно резать самые разные материалы. При работе электролобзиком полотно с возвратно-поступательным движением вдавливается в заготовку.
Прокруточная пила — стационарный электроинструмент. Лезвие обычно меньше и уже, чем в случае с электролобзиком, и захватывается станком с обоих концов. Такое тонкое лезвие позволяет создавать более тонкие и замысловатые узоры, не ломаясь и не переплетаясь. Разрез очень узкий, и вырезать взаимосвязанные части, как головоломку, очень легко. При использовании спиральной пилы заготовка вдавливается в полотно.
Стол для лобзика очень похож на лобзик, но лобзик мощнее и использует другие типы полотен.
Как поменять полотно на столе для электролобзика?
Замена полотна на лобзиковом столе происходит довольно часто, и наличие хорошего доступа к рычагу расцепления является одним из основных условий быстрой, легкой и надежной замены полотна.
Процесс замены полотна лобзика различается в зависимости от лобзика. Вы либо сможете заменить полотно вручную (без использования инструмента), либо для некоторых электролобзиков потребуются инструменты – обязательно ознакомьтесь с руководством по эксплуатации вашей модели электролобзика.
При переделке лобзика в лобзиковый стол гораздо проще и удобнее использовать лобзик с безинструментальной системой.
Замена полотна на лобзиковом столе:
- Убедитесь, что лобзиковый стол выключен и отсоединен от сети
- Убедитесь, что у вас есть свободный доступ к рычагу освобождения полотна
- Отсоедините рычаг освобождения полотна и снимите полотно
- Вставьте новое лезвие и убедитесь, что оно правильно расположено в направляющей лезвия (ролика)
- Зафиксируйте лезвие в положении
Насколько лезвие над столом при использовании электролобзика?
Высота лезвия над столом должна быть достаточной, чтобы полностью покрыть толщину разрезаемого материала. Точнее, в самой нижней точке реза (момент, когда полотно электролобзика находится внутри электролобзика) полотно электролобзика должно быть выше толщины разрезаемого материала.
Это важно по двум основным причинам:
- Точность реза – Если высота материала выше лезвия, невозможно будет аккуратно разрезать материал.
- Безопасность – короткое лезвие будет отталкивать материал от стола, что сделает невозможным надежное удержание материала и может привести к травме.
Меры предосторожности при работе на столе для электролобзика
Как правило, электролобзик безопаснее других пил. Тем не менее, использование лобзика в качестве автономного инструмента или на столе требует соблюдения всех необходимых мер предосторожности, таких как ношение защитных очков или защитных очков (полнолицевой маски), средств защиты органов слуха или соответствующей одежды.
Помимо стандартных мер предосторожности, есть несколько моментов, на которые следует обратить особое внимание при использовании стола для лобзика.
- Отверстие для лезвия в столе должно быть достаточно большим , чтобы лезвие оставалось свободным и не сжималось столом. Если лезвие не двигается свободно, существует более высокий риск его поломки.0004 . Установка стола для электролобзика на столешницу повышает устойчивость стола для электролобзика и снижает вибрации
- Полотно электролобзика должно все время перемещаться между направляющими подшипниками , даже в самом нижнем положении полотна
- An легко доступный переключатель должен быть на месте в случае необходимости, чтобы быстро выключить электролобзик
- Используйте для работы правое полотно электролобзика . Полотно для электролобзика, которое режет при движении вверх, является лучшим вариантом
Давайте построим
Столик для лобзика изготовлен из фанеры 12мм и 9мм , а ножки стола из призм из елового дерева. Все материалы, которые я использовал для сборки, легко доступны в любом местном хозяйственном магазине.
Стол можно использовать отдельно или прикрепить к верстаку . Это на самом деле установка, которую я предпочитаю. С этой задачей справятся простые зажимы. Стол намного устойчивее, вибрации почти нет.
Большая поверхность стола (40 х 50 см) позволяет разместить более длинные куски дерева, что делает работу более удобной.
Стол для лобзика также содержит регулируемый рычаг , который удерживает лезвие в нужном положении во время резки. Лезвие колеблется между двумя регулируемыми подшипниками, которые могут удерживать различные типы лезвий.
Регулируемая рука может быть установлена в двух вариантах:
- Заднее крепление – удлинитель крепится к задней части стола и позволяет руке двигаться вперед и назад. Высота руки фиксированная. Такая настройка подходит для поперечной резки.
- Боковое крепление – удлинитель крепится сбоку стола и позволяет манипулятору перемещаться из стороны в сторону.
Высота руки регулируется. Эта настройка позволяет резать более длинные куски дерева.
Электролобзик Параметры настольной пилы:
- Размеры стола: 40 x 50 см
- Высота стола: 27 см высота 7см
- Портативный, легко крепится к верстаку
Я использовал несколько инструментов для сборки стола для лобзика, но не все из них необходимы. Они облегчают работу и делают ее более точной. Лобзика должно быть достаточно. Хотя иметь и использовать некоторые из приспособлений для деревообработки было бы определенно полезно.
Как сделать стол-пазл: шаг за шагом
Шаг 1. Сборка стола для пазла
Для стола вам понадобится фанерная плита толщиной 1,2 см и 0,9 см (всего 40 х 50 х 2,1 см). Начните с доски толщиной 0,9 см.
Поместите лобзик на доску и наметьте внешнюю форму основания лобзика (без башмака лобзика).
ПРИМЕЧАНИЕ: Учитывайте длину лобзика и наличие лобзика со шнуром или без него.
Вырежьте нарисованную область. Я использую шаблон для точных резов , но можно использовать электролобзик вместе с наждачной бумагой или стамеской. Цель состоит в том, чтобы вырезать прямоугольник, в который поместится основа лобзика.
Склейте две доски (0,9 + 1,2 см) и дополнительно закрепите их шурупами, чтобы они не болтались.
Отвинтите болты от башмака опорной плиты, приклейте на него двухсторонний скотч и вставьте электролобзик в место пропила. Затем отметьте на плате отверстия для винтов и снимите пластинчатый башмак.
Просверлите все 4 отверстия для винтов (я использую сверло 4 мм) и отверстие большего размера (15 мм) для полотна лобзика. Вставьте лобзик и закрепите его винтами. Убедитесь, что винты находятся на одном уровне со столом.
ПРИМЕЧАНИЕ: Отверстие для полотна электролобзика должно быть достаточно широким, чтобы полотно было свободно и никоим образом не касалось внешнего края круга. Кроме того, вы должны иметь возможность вставлять лезвия разных размеров.
Шаг 2: Прикрепите ножки стола
Вырежьте 4 ножки стола длиной 24 см каждая. Вы можете использовать шаблон для поперечной резки лобзика или направляющую для циркулярной пилы (если у вас нет настольной пилы), чтобы получить чистые перпендикулярные пропилы.
Прикрепите ножки к основанию (40 x 13 x 1,2 см) с помощью клея и шурупов. Положение ножек в 2 см от края основания. Используйте угловые зажимы , чтобы убедиться, что ножки перпендикулярны основанию.
Отметьте положение ножек на столе для лобзика. Я вырезал квадрат глубиной 0,5 см в столе, добавил клей и вставил ножки. Кроме того, я закрепил ножки винтами с другой стороны стола (убедитесь, что винты находятся на одном уровне со столом). ).
ПРИМЕЧАНИЕ: Вы можете использовать регулируемую направляющую шаблона фрезера , чтобы вырезать квадраты, точно повторяющие форму ноги. Если у вас нет фрезера или вы не хотите утопать ножку, вы всегда можете прикрепить ножку прямо к столу.
Находите этот пост в блоге полезным?
Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!
Шаг 3: Прикрепите руку
Вырежьте кусочки фанеры по размеру (10 x 11 см) и склейте их вместе. Они не обязательно должны быть квадратными. (Я использую 3 штуки, две из них толщиной 12 мм, одна толщиной 0,9 мм — таким же образом можно добавить еще, чтобы они стояли выше).
Добавьте сверху алюминиевые направляющие (10 x 1,5 x 1,5 см), оставив между ними расстояние 5 см. Они служат направляющими для регулируемого рычага. Расположите направляющие в центре подставки и прикрепите их так, чтобы они указывали на то место, где находится полотно электролобзика.
Я использую двусторонний скотч, чтобы сначала прикрепить направляющие к подставке, а затем закрепить их винтами.
Просверлите 4 отверстия ø6 мм в углах подставки и вырежьте шестигранник для головки винта.
Просверлите 2 отверстия ø6 мм по центральной линии (между алюминиевыми направляющими) и вставьте Т-образную гайку с противоположной (нижней) стороны. Используйте сверло Форстнера, чтобы сделать их заподлицо с поверхностью.
1. Кронштейн стола для электролобзика — задняя насадка
Поместите кронштейн на центральную линию задней части стола и убедитесь, что центральная линия алюминиевых направляющих направлена в сторону полотна электролобзика. Закрепите насадку струбцинами и просверлите 4 отверстия в столе электролобзика. Затем закрепите крепление к столу с помощью винтов и гаек.
Чтобы сделать регулируемый рычаг, вырежьте 2 куска фанеры (38 x 5 x 1,2 см), склейте их вместе и прорежьте прорезь по центральной линии куска. Я использовал шаблон , чтобы вырезать прорезь , но вы также можете использовать лобзик (просверлите отверстие с каждой стороны прорези, а затем вырежьте прорезь лобзиком).
Отшлифуйте внешние стороны рычага и убедитесь, что он хорошо подходит и скользит по направляющим. Прикрепите руку к насадке с помощью деревянных ручек. Вы можете сделать их с зажим для звездообразной ручки . Используйте эпоксидную смолу, чтобы зафиксировать винты в ручках-звездочках.
Изготовление направляющих подшипников для лезвия
Вырежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.
Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.
СОВЕТ: Я использую подшипники с внутренним диаметром 8 мм. Таким образом, болт на 6 мм имеет место для регулировок.
Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.
Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.
2. Кронштейн стола для лобзика — боковое крепление
Для крепления регулируемого кронштейна со стороны стола для лобзика необходимо добавить фанерный стол на одну из сторон стола, к которому можно прикрепить кронштейн. Я повторно использую уже созданное вложение из предыдущей сборки.
Вырежьте 2 куска фанеры (46 x 12 x 1,2 см; 12 x 13 x 0,9 см) и скрепите их клеем и шурупами. Затем прикрепите доску сбоку от стола лобзика. Важно, чтобы доска была прочно прикреплена к столу, чтобы исключить вибрацию и тряску.
Закрепите крепление на доске так же, как и в случае с задним креплением.
Изготовьте деревянную опору для регулируемого рычага. Опора будет прикреплена к боковой насадке, а регулируемый рычаг будет закреплен поверх деревянной опоры.
Склейте вместе 2 куска фанеры (19 x 5 x 1,2 см) и прорежьте прорезь по средней линии. Прикрепите его к куску фанеры с помощью 2 вставленных Т-образных гаек (11 x 5 x 1,2). Используйте угловые опоры и шурупы для увеличения прочности соединения.
Прикрепите опору к столу и установите нужную высоту. Установите рычаг на опору и отрегулируйте его так, чтобы подшипники окружали лезвие.
Шаг 4. Изготовьте простую ограду для стола из мозаики
Я сделал ограждение стола из алюминиевого уголка и фанеры. Он имеет простой запирающий механизм на одном из концов. Тем не менее, вы можете также легко закрепить линейку на столе и использовать ее в качестве упора.
А вот так выглядит готовый стол для пазла.
Если вы хотите создать аналогичную альтернативу прокручивающейся пиле, то этот пазловый стол подойдет вам. Есть несколько настроек регулируемого рычага, которые позволят вам резать как короткие, так и длинные заготовки. Вместе с правильным типом лезвия вы сможете выполнять различные типы разрезов и прорезать различные типы материалов.
Как установить и использовать стол для сборки
Следующие шаги описывают, как установить и использовать стол для сборки. Не забывайте использовать подходящее полотно для электролобзика. Различные типы материалов и различные виды резки требуют подходящего лезвия. Использование правильного полотна является одним из самых важных моментов при работе с лобзиком, как с точки зрения качества, так и с точки зрения безопасности.
При работе электролобзиком в перевернутом положении при каждом движении вверх электролобзик отталкивает заготовку от стола. По этой причине лучше использовать стандартное полотно электролобзика, так как электролобзик, естественно, будет тянуть полотно к столу. Также можно использовать полотно с обратным зубом для тонкой резки, но имейте в виду, как ведет себя полотно.
Резка с помощью стола для лобзика
- Поместите стол для лобзика на верстак и закрепите его зажимами
- Убедитесь, что ничего не шатается и все зафиксировано
- Вставьте полотно в лобзик и убедитесь, что оно правильно установлено в роликовой направляющей лобзика
- Закрепите полотно в нужном положении
- Установите регулируемый рычаг сзади или сбоку стола электролобзика в зависимости от размера заготовки и пропила
- Отрегулируйте высоту рычага так, чтобы полотно электролобзика хорошо помещается между направляющими подшипниками и остается между подшипниками даже в самом нижнем положении
- Включите стол для лобзика
- Медленно режьте и пусть лобзик сделает всю работу
Режьте медленно и равномерно, чтобы получить наилучший результат. Позвольте головоломке делать работу и следуйте ее ритму.
📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!
ПРИКРЕПИТЬ ЭТО К PINTEREST
Надеюсь, информация была полезной и вы можете начать свои попытки собрать мозаику. 😉
Приспособления для деревообработки, используемые для этого проекта:
выкладываем точки Лобзик из дрели
Электролобзик позволяет быстро и качественно пилить дерево. состоит из рабочей поверхности, стоек, двигателя и шпиндельного узла. Некоторые устройства выполнены на подставках. Клипсы часто устанавливаются сбоку от рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление электролобзика возможно только при соблюдении инструкции.
Настольные устройства: обзоры специалистов
Если верить отзывам, сделать настольную модификацию очень просто. В первую очередь подготавливается подставка для рабочей поверхности. Его ширина не должна превышать 30 см. Целесообразнее подбирать однофазный двигатель с максимальным напряжением 220 В. Самодельный лобзиковый станок (настольный) выдает среднюю рабочую частоту 55 Гц.
Специалисты говорят, что лучше использовать тисы из стали; при желании их можно вырезать самостоятельно. Пила установлена на шпиндельном узле, прикрепленном к стойке. Во многих моделях используется фиксатор, играющий роль упора. Для закрепления файла используется небольшой винт.
Модели на ножках
При необходимости вы можете сделать это самостоятельно. Чертежи модификации включают различные размеры рамы, а узлы шпинделя обычно используются с рельсами. Многие модели выполнены на широкой кровати. Ножки можно установить из трубок. Есть также машины с пластинами. Вырезав рабочую платформу, следует заняться шпиндельным узлом.
Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Двигатель целесообразнее использовать коллекторного типа на 220 В. Тисы устанавливаются на лобзиковые станки роторного типа. Направление необходимо приварить к краю пластины. Файл в этом случае должен быть надежно закреплен. Оптимальная высота шпиндельного узла 2,2 см. По окончании работы важно приступить к монтажу силового кабеля и подключению оборудования.
Обзор устройства с широкой рамкой
Профессионалы способны собрать электролобзик своими руками. На чертежах устройств указано наличие широких упоров. Однако первым делом необходимо установить кровать. Если рассматривать простую машину, то защелку для модификации можно подобрать с небольшой длиной. Отзывы специалистов свидетельствуют о том, что для модели достаточно двух стоек. Для сборки аппарата используется сварочный инвертор. Шпиндельный узел установлен непосредственно в центральной части рабочей платформы. Отверстие под напильник можно сделать резаком. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.
Компактные модификации
Придерживаясь инструкции, вы сможете собрать компактный лобзиковый станок своими руками. Чертежи устройства включают двойные стойки и узкие рамы. Кровати используются с низким профилем. Многие модели имеют узел шпинделя без держателя. При этом направляющие устанавливаются небольшой длины. Для самостоятельной сборки модели рекомендуется в первую очередь выбрать качественную раму.
Дополнительно под рабочей пластиной припаян фиксатор. Для снижения вибрации можно использовать подкладку. Для фиксации используется обычный клей. Файл для модификации следует выбирать небольшой толщины. Оптимальное расстояние установки центрального блока составляет 14 см, а ширина платформы в среднем составляет 17 см.
Электролобзик 2 кВт
При желании вы можете сделать этот лобзик своими руками. Найти чертежи для сборки модификации очень легко. Как правило, используются рамы шириной 35 см. Толщина пластины должна быть около 1,5 мм. Отверстие для напильника необходимо сделать до установки центрального блока. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.
Кожух используется для снижения уровня шума. Многие модели имеют несколько остановок. В этом случае агрегат устанавливается на высоте 10 см. Файл лучше закрепить на пластине. Зажим можно использовать винтового типа. После фиксации центрального блока устанавливается мотор. Для модификации этого типа подойдет устройство с однофазным блоком.
Модели на 3 кВт
На 3 кВт настольный электролобзик своими руками изготовить достаточно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Зажимы следует устанавливать только после центрального блока. Файл модификации можно подогнать на 1,2 мм. Некоторые специалисты делают отверстие уже после установки рамы. В этом случае опоры припаиваются к боковинам стола.
Далее важно оценить размер шпинделя. Целесообразнее использовать мотор с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, работающие на частоте 45 Гц. Они имеют низкое энергопотребление и не перегреваются. Держатели служат для фиксации заготовок. Оптимальная высота шпинделя 15 см. Также стоит отметить, что есть модели с регулировочными пластинами. Для управления рейкой используется маховик. Для установки блока управления доступен обычный контроллер.
Как сделать прибор на 5 кВт
Подготовив несколько упоров и можно сделать электролобзик своими руками. Отзывы специалистов свидетельствуют о том, что модели мощностью 5 кВт хорошо подходят для рыхления. Перед началом работы закупаются все необходимые инструменты. Вам понадобится пила, а также сварочный аппарат и фрезер. Раму для электролобзика целесообразнее собирать из стальных пластин толщиной 1,3 мм и более. Для мотора нужно сразу предусмотреть место. Кровати в аппаратах установлены с высоким профилем.
На этом этапе можно сразу вырезать отверстие под напильник. Заглушка в сборе должна быть установлена на верхней части пластины. Дополнительно следует отметить, что для напильника требуется большой держатель. Если рассматривать простую модель, то стойки можно установить по бокам каркаса. Тисы используются роторного типа. В верхней части рамы должна быть стойка. Для мотора выбран небольшой кожух. В среднем ширина рамы должна быть 35 см. Если рассматривать профессиональные модели, то в них используются регулируемые зажимы.
Модификации на два пера
Как сделать электролобзик своими руками? Модель с двумя штифтами собирается только на широкой раме. В первую очередь вырезаются пластины для кровати. Если рассматривать настольную модификацию, то целесообразнее установить блок управления в верхней части устройства. Оптимальная ширина рамы – 45 см. Шпиндельный узел устанавливается за упорами.
Должен быть предусмотрен для стоек. Во многих моделях используются узлы трансмиссии. В этом случае подходят двигатели только коллекторного типа с частотой 30 Гц. Пила стандартно устанавливается в держатель. Оптимальная высота шпиндельного узла для моделей – 35 см. Иглы для регулировки станины используются с маховиками.
Три гусиные модели
На базе однофазного двигателя легко сделать своими руками. Инструменты следует подготовить заранее. Многие модели оснащены четырехстопорными рамами. Они длинные и высокие в профиль. Также стоит отметить, что узлы шпинделя выбираются из . В начале работы очень важно рассчитать длину каркаса. Если рассматривать обычные шпиндельные узлы, то стойка для них заготавливается небольшой длины.
Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций этого типа подходит на 1,2 мм. При мощности 3 кВт трехпиновый прибор будет выдавать частоту 55 Гц. Кронштейны нужны для крепления маховиков.
Резьба и вырезание красивых фигур из дерева — увлекательное занятие. Склонность человека к этому творчеству проявляется уже с раннего детства и часто остается на всю жизнь. Всем известно, что это сложная и довольно кропотливая работа. Она всегда требует не только особого ухода, но и много времени. Чтобы устранить этот недостаток и облегчить себе работу, необходимо автоматизировать процесс. Для этого нужно всего лишь приобрести электролобзик в магазине. Однако такое устройство стоит в продаже недешево и не каждому по карману. Но эту проблему несложно решить, если сделать приспособление для резки и резьбы по дереву своими руками.
Для этого потребуются материалы:
- чертежи или схемы;
- деревянных брусков;
- короткие доски;
- штук старой фанеры;
- простые гвозди или шурупы.
Инструменты:
- молоток среднего размера;
- обычная ручная пила;
- маленький самолет; электролобзик
- ;
- острый топор.
Диаграмма или чертеж
Прежде чем приступить к сборке, необходимо нарисовать схему или сделать чертеж электролобзика самостоятельно. Своими руками редко кому удается сделать качественный документ на хорошем профессиональном уровне, но это не беда. Вы всегда можете найти подходящий чертеж в интернете и использовать его для сборки своего лобзика. Часто для простого самодельного устройства изобретатели используют только нарисованную просто от руки мини-схему. Этого вполне достаточно, когда нужно сконструировать простое приспособление для фигурной распиловки из фанеры и дерева.
Стационарный вариант
Нередки случаи, когда требуется сделать идеальные пропилы в фанере или дереве строго по вертикали. Такую работу просто невозможно выполнить даже заводским электролобзиком. Устройство, которое всегда в руке, будет отклоняться, а края прорезей никогда не приобретут идеальной формы. Чтобы они были прямыми и ровными, такую работу следует производить только на стационарном станке, где приспособление для распиловки дерева или фанеры прочно и надежно закреплено на поверхности стола.
Чтобы сконструировать стационарный лобзик для фигурного вырезания по фанере и дереву, сначала нужно подготовить материал для сборки стола. Он обеспечит прочную опору для машины, а также обеспечит удобство использования. Все это легко сделать из дерева. Для начала нужно найти подходящие бруски, разметить и сделать из них каркас стола. После этого отрежьте такие же доски, сложите их и зафиксируйте обычными гвоздями или шурупами. Чтобы поверхность была достаточно ровной, на стол желательно постелить фанеру. Он не только сделает поверхность гладкой, но и создаст дополнительную жесткость.
Далее потребуется установить сам агрегат для фигурной резки из деревянных заготовок. Можно, конечно, сделать весь механизм из фанеры, но это будет слишком долго. Проще всего использовать очень простой способ, где для работы пилы устанавливается стандартное заводское приспособление – электролобзик. Для этого потребуется всего четыре маленьких уголка и несколько шурупов. А дальше все делается очень просто: находим центр стола и просверливаем отверстие ручной дрелью. Его диаметр должен быть таким, чтобы заводской напильник стандартного электролобзика мог легко пройти туда.
Когда в это отверстие будет вставлен напильник, и все устройство прочно ляжет на стол, необходимо будет обвести карандашом дюралюминиевую опору. Затем этим электролобзиком выпилите отверстие так, чтобы сам корпус вошел туда вверх ногами, а его опорная планка плотно прилегала на уровне стола. Осталось только подложить снизу небольшие уголки и зафиксировать платформу саморезами. На этом стационарный лобзиковый станок считается построенным и можно смело приступать к работе.
Оборудование для швейных машин
Сегодня многие изобретатели успешно применяют современные методы, отличающиеся хорошим качеством и точностью в работе. Выделяется лобзиковый станок с применением ленточной пилы. Однако, несмотря на очень высокую скорость, не всем это под силу. По этой причине стоит выбрать более легкий способ с использованием устаревшей швейной машины. Хотя ее устройство уже отслужило свой срок, на работе самодельного станка это никак не скажется. Кроме того, это достаточно распространенный и недорогой вариант, где не требуются слишком большие затраты.
Для этой самодельной конструкции станка вам понадобится:
Конструкция стола для стационарного лобзика была описана выше, поэтому больше ее рассматривать не будем. Но стоит отметить, что для этих целей может прекрасно подойти верстак. Кроме того, многие старые швейные машины уже имеют столообразную конструкцию и механический привод. Поэтому здесь мы разберем только основные механизмы, которые необходимо изменить.
Переделка
Превратить старую швейную машинку в настольный лобзик не так уж и сложно. Во-первых, нужно поменять заднюю механическую часть, в которой закреплена игла. Для этого необходимо отпилить хвостовик сбоку, чтобы стандартное полотно от заводского электролобзика могло свободно войти в зажим. Отверстие в нижней пластине, которое предназначено для иглы, тоже нужно увеличить. Это легко сделать ручной дрелью диаметром чуть больше напильника.
Часто прижимная лапка швейной машины мешает при резке толстой фанеры или деревянных брусков. Его легко снять, открутив боковой стопорный болт рукой или отверткой. Во время работы электролобзика останутся опилки. Их легко собрать, если установить небольшую коробку внизу. Но перед этим придется снять челнок вместе со всем устройством, которое будет мешать. Снять его легко с помощью небольшого разводного ключа или плоскогубцев.
Механический привод и двигатель
Понятно, что крутить такую машинку руками будет очень сложно и неудобно. Поэтому необходимо установить дополнительный двигатель с механическим приводом. Буквально все образцы швейных машин имеют в своей конструкции шкив. К нему при помощи ремня подключается двигатель, который включается ногой. Если такого агрегата нет, то его несложно сделать самому. Для этого нужно всего лишь найти электродвигатель подходящей мощности. А затем прочно прикрепите его к столу простыми струбцинами — и можно активно приступать к работе.
Многим с детства знакома забава резать лобзиком. Технология проста. Но несмотря на кажущуюся легкость и простоту работы, из дерева или пластика можно получить очень красивое кружево. Это очень медленный процесс, требующий настойчивости и терпения. Для облегчения труда были разработаны лобзиковые станки. Функционально они делятся на две группы: ручные и электрические.
Лобзик с мускульным приводом
Самодельный станок сделать несложно. Можно найти множество чертежей этого изделия из фанеры. Простое, но функциональное устройство собирается электролобзиком, своими руками и подручным инструментом в короткие сроки.
Область применения электролобзиков обширна. Они используются для резки фасонных изделий из различных материалов. А также станки нужны при распиловке пиломатериалов. При этом внешний контур заготовки остается нетронутым. Если использовать различные пилочки, то самодельный электролобзик отлично справится с натуральным деревом, фанерой, ДСП, пластиком, металлом, в частности алюминием.
Примеры чертежей электролобзика своими руками, работающего на мышечной силе, неоднократно приводились в различных журналах советского времени.
Пилки для такого электролобзика выпускаются в виде плоского полотна.
Основные части машины:
- Станина (А).
- Рабочий стол, в котором предусмотрен слот для пилы (B).
- Большой ведущий шкив, выполняющий роль маховика (D).
- Малый ведущий шкив. Привод совмещен с кривошипно-шатунным механизмом (D).
- Рычаги (В).
- Педаль, которая вращает маховик через кривошип в сборе (E).
- Блок натяжения пилы (G).
Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Что, в свою очередь, приводит в движение кривошипно-шатунный механизм вместе с пильным диском.
Если маховик правильно отбалансирован, без перекосов и с равномерной, правильно подобранной массой, то напильник добьется хорошей плавности хода. Такой станок для выпиливания фанеры позволяет быстро изготовить множество простых однотипных изделий. Время и усилия по резке значительно сокращаются.
При такой конструкции станка размер исходной заготовки ограничен. Это зависит от длины рук (В). Когда узор станет более сложным, необходимо повернуть изделие вокруг пилы.
Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, чаще всего такие станки заменяют электрическими.
Мозаика
Электролобзик – универсальный бытовой прибор для изготовления сувениров, мебели, различных предметов интерьера. Вариантов изготовления таких машин множество. Но главные элементы, от которых зависит качество изделий и удобство использования, это электродвигатель и лезвие лезвия.
Основные элементы конструкции:
- Пильный диск.
- Кривошипный механизм.
- Деталь привода.
- Блок натяжения ремня.
- Кровать или рабочий стол.
- Различные вспомогательные элементы.
Устройство и принцип действия
Преобразование ручного лобзика
Первым делом нужно сделать рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе сверлятся отверстия и вырезаются под режущую ленту и крепеж.
Затем стол-пазл помещается на обычный стол. После закрепления направляющие можно собирать. Чтобы уменьшить вибрацию, просто отрежьте резиновую прокладку нужного размера и поместите ее между столом электролобзика и базовой поверхностью.
Вышеуказанная конструкция удобна тем, что легко разбирается, и ее можно снова использовать в качестве ручного лобзика.
Поскольку стандартная машина имеет пружины, натягивающие пилу, требуется коромысло. Один край коромысла прикреплен к режущему элементу станка, а другой находится под натяжением пружины. Эти простые действия без проблем превратят обычный лобзик в машинку.
При использовании устройства важно не забыть отключить маятниковое движение перед началом резки.
Сборка из швейной машины
Также легко и быстро можно собрать самодельный электролобзик из швейной машинки. Более того, у этого устройства есть интересная особенность – регулятор хода файла, так как на швейных машинах есть переключатель скоростей.
Сначала внизу станка нужно найти узел для плетения ниток. Для этого откручивается несколько винтов. Внутри выбивается шплинт и вынимается приводной вал, который связан комплексом нитей плетения. После выполнения этой процедуры верхняя панель откручивается. Канавка, в которую вбивалась игла, немного расширяется для размещения пильного диска. Сами файлы немного укорачиваются до размера длины иглы. Для фиксации самой пилы можно сделать переходник. Но проще всего сточить верхнюю часть лезвия и заточить нижнюю. Затем можно вставить пилочку на место иглы и приступать к работе.
Не забывайте о правилах безопасности при работе лобзиком любого типа. Не оставляйте устройство включенным на длительное время без присмотра.
Если у мастера длинные волосы, то их лучше подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно хорошо проветриваться. В помещении, где происходят столярные работы, должна храниться аптечка с аптечкой на случай порезов.
С детства мы знакомы с технологией вырезания лобзиком. Принцип прост – стационарная часть ставится на подставку с технологическим вырезом, распил производится перемещением напильника. Качество работы зависит от твердости рук и мастерства работника.
Таким способом можно буквально вырезать кружево из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие народные умельцы задумались о малой механизации.
Простая конструкция из прошлого века
Даже журнал “Юный техник” предлагал чертежи, как сделать лобзиковый станок своими руками. Тем более, что конструкция не предполагает электропривода, привод работает от мускульной силы, как точильщик ножей.
Станок состоит из основных частей:
- рама (А)
- рабочий стол (В) с прорезью для полотна
- рычажная система (В) для удержания пильного диска
- маховик (D), который первичный приводной шкив
- кривошипно-шатунный механизм (D), совмещенный с вторичным приводным шкивом, и приводные рычаги (B)
- педальный узел (E) с кривошипно-шатунным механизмом, приводящий в движение маховик (D)
- натяжитель пильного диска ( В)
Ступнями стопы мастер приводит в движение маховик (D). С помощью ременной передачи вращается кривошипно-шатунный механизм (Г), соединенный с нижним рычагом (В). Между рычагами натягивается напильник, степень натяжения регулируется шнурком (G).
При хорошо сбалансированном маховике полотно пилы движется достаточно плавно, а такой самодельный лобзиковый станок позволяет массово распиливать однотипные заготовки, экономя время и силы. В те времена полотна для электролобзика выпускались в виде плоской однонаправленной ленты.
Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной плеч (В).
От лобзика до электропилы один шаг
Ножной привод не может дать настоящей свободы действий и однородности напильника. Под кривошипно-шатунный механизм целесообразнее приспособить электродвигатель. Однако, если вы время от времени пользуетесь настольным лобзиком, нет смысла делать стационарную конструкцию с собственным мотором.
Можно использовать бытовой электроинструмент. Например, шуруповерт с регулятором скорости.
Используются материалы, буквально из древесных обрезков и старого хлама. Единственная критическая деталь — кровать. Лучше сделать его из прочной фанеры толщиной не менее 18 мм.
Все соединения делаем на саморезы, стыки можно промазать клеем ПВА. Из этого же материала собираем опорную стойку для штока рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.
Недавно очень увлекся выпиливанием лобзиком, даже не знаю зачем. Все началось с того, что мне нужно было вырезать из фанеры несколько шестеренок…
И понеслось. Сначала выпиливал шестеренки вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но если автоматизировать процесс, то будет гораздо быстрее!
Итак, сначала знакомьтесь с этим ручным лобзиком для художественной резки.
(все картинки в этой статье найдены в интернете)
Для резки нужны напильники, они тонкие, как проволока, с острыми зубьями. Раньше такие напильники продавались пачкой по 50 штук. Недавно зашел в магазин, так эти “бисмены” стали продавать по одному. За вечер можно сломать пару таких файлов.
Для резки нам также понадобится специальный стол, это может быть доска с коническим шлицем, прикрученная к столу шурупами или струбциной.
Для удобства прикрепления файлов к станку лучше использовать специальное приспособление, которое будет обжимать контур электролобзика, чтобы можно было легко и без усилий менять файл. Сжатие происходит с помощью деревянного эксцентрика.
А теперь об автоматизации. На следующем фото вы видите настольный электролобзик заводского типа; в интернете можно найти море различных модификаций. Вещь эта не очень дорогая, но даже если очень захотеть в своем городе найти такую не могу, да и нечего в ней в принципе.
Промышленные станки конечно хороши, но я наверное попользуюсь ими пару месяцев и брошу это занятие, да и вообще, как я узнал, такой станок можно легко собрать из фанеры и деревянных брусков.
На следующем фото используется промышленный ручной лобзик и пружина для возврата напильника.
Итак, мы легко можем собрать настольный лобзик своими руками в домашних условиях. Я лично так и сделал, но у меня особая конструкция, в этой статье нет моих фото, но обязательно выложу, как и видео в работе.
15 самодельных проектов, которые убедят вас (наконец-то!) обзавестись электролобзиком
Хорошо, это еще один выпуск, в котором я умоляю и умоляю вас, товарищи любители заняться лобзиком. Я знаю, я знаю, у него есть мотор, и он издает относительно громкий шум, поэтому вы убеждены, что он слишком ужасен, или предполагаете, что приближаться к нему слишком дорого.
Что ж, я здесь, чтобы поклясться вам, что вы ошибаетесь . Прежде всего, вы можете получить лобзик менее чем за 30 долларов. Толстовка с кофейной надписью, которую вы только что купили на Etsy, стоит почти вдвое дороже, не так ли?
Конечно, они стоят дороже (как этот) за дополнительную скорость и т. д., но я пользуюсь этим недорогим в течение последних двух лет, и он выполняет всю свою работу.
Во-вторых, я соглашусь с вами на мгновение и соглашусь, что это немного страшно в первый раз, когда вы используете его, но буквально потребовалось два разреза, чтобы понять, что это просто шумно, и это действительно самое страшное в этом. . Доверься мне в этом.
С какой стати я так непреклонен в том, что вы, ребята, преодолеваете страх перед лобзиком, спросите вы? Ну, это просто потому, что я был в восторге от того, насколько шире стали мои возможности для самоделок с тех пор, как я научился их использовать, и я хочу того же для вас!
Они маленькие и недорогие по сравнению с более крупной электропилой (и намного менее страшные), могут делать кривые и формы, а не только прямые линии, и есть так много вещей, которые вы можете с ними делать.
Чтобы доказать свою точку зрения, я покажу вам 15 проектов, которые вы можете сделать с помощью удобной лобзиковой пилы, и я думаю, что проекты убедит меня.
Во-первых, это очаровательная подставка для растений середины века, которую сделала Манди. Она использовала лобзик дольше, чем я, и определенно была одной из причин, по которой я хотел научиться им пользоваться — я полностью завидовал всем, что она делала с ним!
Эта кожаная подставка для журналов — первый проект, над которым я научился использовать лобзик. Наш профессиональный строитель, Джош, был в то время в нашей команде, и он убедил меня попробовать. Итак, мы сделали этот проект вместе, и я так рада, что он меня уговорил!
Обеденный стол Элси своими руками нельзя сделать с помощью лобзика, но это можно было сделать довольно легко. Все это просто серия небольших прямых надрезов — идеально подходит для лобзика!
Не каждый проект должен быть масштабным. Я сделал эти подвесные кашпо из маленьких деревянных шкатулок для драгоценностей, но мне нужен был простой способ разрезать коробки пополам. Джиг спешит на помощь!
Эта деревянная разделочная доска «Сделай сам» — еще один отличный проект для лобзика. А так как лобзик может делать кривые, вы можете сделать любую форму!
Эта металлическая кромка своими руками была бы совершенно невозможна без лобзика. Но с одним я мог сделать любую фразу или шрифт, какие захочу!
Насколько симпатична эта мини-книжная полка с изображением лошади?? Делаете ли вы его для детской комнаты (или только для себя!), вам понадобится лобзик, чтобы выполнить работу. И я только что понял, что все, что вам нужно сделать, это вырезать рог для лба, и вместо этого вы получите полку с единорогом!
Это зеркало для хранения ювелирных изделий — еще один проект, для завершения которого требуется всего несколько небольших прямых надрезов. Я все еще очень ЛЮБЛЮ это в своей спальне. Так помогает организовать все!
Эту очаровательную полку в форме домика можно сделать с помощью лобзика, и она будет мило смотреться на любой кухне. Вы также можете сделать его для хранения лака для ногтей или косметики в ванной комнате. Любить это!
Использование лобзика для отделки дверей шкафов переносит фактор нестандартного внешнего вида на совершенно другую планету. Эти двери – одна из моих любимых вещей в нашем доме!
Способность электролобзика вырезать кривые мне пригодилась, когда несколько лет назад я делал эту люстру из растений для нашего заднего двора. К концу лета растения стали красиво свисать, и это, безусловно, было одним из моих любимых занятий на открытом воздухе.
Придайте своим динамикам аккуратный вид с помощью этих накладок на динамики (вы можете сделать их любого размера). Это идеальное решение, чтобы вписать неприглядную электронику в ваше пространство.
Хорошо, это, наверное, мое любимое применение лобзика на данный момент — домик для кошачьих когтей из Палм-Спрингс! Для меня одно только это стоит вложений в лобзик.
Создание собственной нестандартной формы — вот что такое электролобзик, поэтому этот звездообразный потолочный медальон легко сделать своими руками с помощью подходящего инструмента (спойлер: подходящим инструментом является электролобзик). Любить это!
И просто чтобы напомнить вам, что лобзик полезен не только для проектов, связанных с деревом, я включил это подвесное украшение в виде сердца.
Лобзики также можно использовать для резки других материалов, таких как плотный пенопласт или пенополистирол (можно даже резать листовой металл!). Мне потребовалось всего несколько секунд, чтобы вырезать это гигантское сердце пилой. Я бы рубил его вечно ручной пилой или ножом для хлеба.
Это правда, что вы можете попросить некоторые места по благоустройству дома сделать для вас разрезы (что может сработать в крайнем случае), но, честно говоря, поскольку у меня есть лобзик, я обычно делаю это сам, чтобы я мог контролировать разрезов и убедиться, что они правильные (действительно отстойно вернуться домой и обнаружить, что это не так…).
Еще несколько советов: козлы действительно помогают насаживать древесину при использовании лобзика. (Вы можете приобрести складные козлы, которые занимают гораздо меньше места.) Я использую их во многих проектах на открытом воздухе, поэтому они обычно удобны.
Зажимы также удерживают древесину прикрепленной к пиле, пока вы режете, чтобы она не качалась (опять же, вы найдете для них множество других применений). Обязательно используйте защитные очки и подходящее лезвие для всего, что вы режете (купите набор разных видов).
Если вам нужно более общее руководство для начинающих по использованию лобзика, посмотрите это видео, чтобы начать работу! Как я уже сказал, варианты «сделай сам» действительно открываются, когда вы можете использовать пилу, которая легко делает прямые и криволинейные разрезы — не бойтесь!
Ну, что ты думаешь? Я убедил тебя попробовать? Хо. Лаура
что это такое, как им пользоваться, преимущества и недостатки, безопасность…
Электролобзик – электрическая пила, в которой режущее действие обеспечивается вертикальным движением вверх-вниз, возвратно-поступательным движением, режущее лезвие. Да, лобзик работает аналогично сабельной пиле, но это не один и тот же инструмент. Инструмент лобзика также можно найти в виде электрического лобзика и ручного лобзика. Или даже орбитальные электролобзики, но под орбитальными понимаются как раз те, у которых орбитальное движение полотна.
Существуют и другие электропилы, в которых режущее полотно совершает возвратно-поступательное движение, но в этой статье мы сосредоточимся на типичных инструментах для электролобзика, используемых в деревообработке и проектах «сделай сам», которые есть у многих людей дома.
Это инструмент-головоломка, который я обычно использую на своих каналах YouTube. Идеально подходит для проектов DIY с деревом.Посмотреть на Amazon
Если вы также хотите часто резать металлические детали, лучше купить лобзик, который может изменять скорость режущего диска. У этого лобзика очень интересная цена. Глубина пропила в алюминии: 20 мм
Глубина пропила в нелегированной стали: 10 мм
Посмотреть на Amazon
В этом блоге я рассматриваю лобзик в основном как деревообрабатывающий инструмент, хотя его также можно использовать для резки металлов или пластмассы.
Итак, в этой статье мы увидим:
Видео
Что такое электролобзик : Универсальная электрическая пила для деревообработки и выполнения прямых или криволинейных пропилов.
Электролобзик представляет собой переносную электрическую пилу, выполняющую резку возвратно-поступательными движениями узкого и длинного полотна. А за счет узкого режущего полотна электролобзиком можно выполнять не только прямые пропилы, но и криволинейные пропилы в древесине, пластике, металле… Отсюда и его универсальность. Кроме того, с помощью этой очень универсальной электрической пилы можно делать косые пропилы. Что касается косых пропилов, то их можно делать под углом к поверхности дерева, удерживая полотно электролобзика в вертикальном положении. Но косые пропилы также можно делать под вертикальным углом, наклоняя лобзик по отношению к его башмаку или основанию.
Что касается системы, которая совершает возвратно-поступательное движение режущего полотна электролобзика, то это механизм с кулисой. И то, что мы достигаем с помощью кулисного механизма, заключается в преобразовании вращательного движения электродвигателя в прямолинейное возвратно-поступательное движение.
Типовые полотна для электролобзика, используемые в качестве режущих инструментов в электролобзиках. Это маленькие пильные полотна по сравнению с теми, которые мы видим в других электрических деревообрабатывающих инструментах. Они представляют собой небольшие полоски из металла с плоским краем сзади и зубцами на переднем крае. Таким образом, в основном в зависимости от размера и формы зубьев, мы можем резать те или иные материалы, делать более чистые или быстрые разрезы. Хотя материалы, из которых изготовлены режущие полотна для лобзиковых инструментов, и их форма также влияют на резы, которые предстоит сделать.
Что касается зубьев режущих полотен для электролобзика, они могут быть разных форм и размеров. А что касается формы зубцов, то она даже может быть разной в направлении, в котором сделан срез. Разрез может быть сделан во время движения лезвия вверх (нормально) или во время движения вниз (мы используем эти полотна лобзика, когда нам нужен очень чистый разрез на верхней поверхности).
Электролобзик очень универсальный электрический инструмент , который позволяет выполнять множество различных пропилов в древесине и других материалах. И к тому же она не вызывает такого уважения, как ручная циркулярная пила. А поскольку ее также можно использовать для резки кривых, эта электрическая пила позволяет нам проявить свое творчество, когда речь идет о наших проектах по обработке дерева или самостоятельных работах.
Части лобзика:Основные части лобзика, которые позволяют нам регулировать его, управлять им и работать с ним , следующие. Итак, детали, которые есть у всех лобзиков, а также некоторые, которые есть только у некоторых моделей:
1.- Триггер : Используется для включения лобзика . В отличие от других электроинструментов, таких как дрели, он обычно не служит для регулирования скорости, а имеет только положение «включено» или «выключено». И я говорю, что обычно не имею в виду его регулировку нажатием на спусковой крючок с большей или меньшей силой. Потому что иногда спусковой крючок лобзика имеет типичное маленькое колесо для регулировки скорости. Это может быть не только на самом спусковом крючке, но иногда и на маленьком колесе сверху машины.
2.- Кнопка блокировки триггера : Используется нечасто, так как пропилы, которые обычно делаются лобзиком, не очень длинные. Но для длинных сокращений мы можем заблокировать спусковой крючок с помощью этой кнопки. И хотите верьте, хотите нет, но отсутствие необходимости нажимать на спусковой крючок позволяет нам работать более комфортно и более расслабленно при выполнении длинных пропилов лобзиком. Что мы делаем, так это нажимаем спусковой крючок, а затем нажимаем кнопку блокировки. Мы отпускаем оба, и спусковой крючок остается заблокированным. И как только мы снова нажмем на курок, он разблокируется.
3.- Зажим полотна : Это система, в которой устанавливается и зажимается режущее полотно электролобзика. И он передает возвратно-поступательное движение вниз и вверх режущему лезвию. Система зажима полотна может быть очень разной снаружи и внутри у каждой марки и у каждой модели электролобзика. Таким образом, внутренняя часть этих систем зажима лезвия определяет типы лезвий, которые можно использовать в каждом инструменте для лобзика (мы должны учитывать форму верхней части лезвия, той, которая входит в систему зажима лезвия. Мы их увидим потом). А что касается внешней формы зажима полотна, то здесь мы можем найти еще больше отличий между разными лобзиковыми инструментами: от первых систем зажима полотна с помощью винта; зажимать лезвие с помощью рычага; другие, которые необходимо нажимать с обеих сторон лезвия; или даже системы, которые вращают и выбрасывают лезвие под действием пружины. Если режущее лезвие очень горячее после его использования, было бы здорово иметь зажим для лезвия, который выбрасывает лезвие, чтобы нам не приходилось его касаться.
4.- Роликовая направляющая лезвия : Это небольшой металлический ролик с канавкой, который помогает удерживать лезвие в вертикальном положении и предотвращает смещение механизма зажима лезвия вбок и назад. Хотя, как многие из нас уже знают, помогает это не так сильно, как хотелось бы, и срезы иногда получаются не идеальными по вертикали, а криво. Также в орбитальных лобзиках именно роликовая направляющая обеспечивает орбитальное движение полотна.
5.- Металлическая основа или башмак : Это основа, на которой держится инструмент для лобзика. И это основание или башмак всегда должны быть хорошо прилегают к дереву, которое мы хотим распилить. Если он плохо прилегает к обрабатываемой поверхности, это одна из причин, по которой лобзик подпрыгивает и прыгает. В башмаке лобзика мы находим прорези и ручки для крепления параллельного бокового упора. И на базе электролобзика у нас также обычно есть система наклона режущего диска. Подробнее в номере 11 этого списка.
6.- Отверстие для сбора пыли : Отверстие для удаления пыли для подсоединения всасывающего шланга системы сбора пыли или магазинного пылесоса, который имеется в мастерской. Подсоединение к нему шланга пылесоса помогает уменьшить количество опилок в воздухе и содержать линию реза в чистоте, чтобы мы могли видеть, где мы режем. Но с другой стороны, это усложняет работу с инструментом для электролобзика, так как шланг пылесоса стремится отодвинуть электролобзик в сторону. Я предпочитаю надевать пылезащитную маску. Однако, если вы работаете в своем доме, вы, вероятно, предпочтете шланг пылесоса, чтобы не разбрасывать много опилок по комнате. Гладкий шланг пылесоса был бы большим подспорьем, так как типичные шланги с кольцами, которые облегчают сгибание, постоянно цепляются за край дерева, которое нужно разрезать.
7.- Система выдувания опилок : Некоторые лобзики имеют систему выдувания опилок, которые скапливаются на древесине, закрывая линию реза при резке. Как я уже говорил, подключение всасывающего шланга затрудняет работу лобзика. Я предпочитаю использовать пылезащитную маску. Но, используя пылезащитную маску, я не могу сдуть опилки, чтобы увидеть линию реза, и, скажем прямо, иногда я не надеваю пылезащитную маску только для того, чтобы сдуть опилки с линии реза. С системой пылеудаления проблема решена. Я могу надеть пылезащитную маску, защищая свои легкие, а лобзик сам выдувает опилки.
8.- Защита лезвия : Эта система предотвращает попадание предметов в зону лезвия над башмаком лобзика, например, наших пальцев. Иногда этот защитный кожух представляет собой прозрачное пластиковое окно, которое мы можем поднимать и опускать и которое закрывает всю область спереди и по бокам вокруг полотна электролобзика. В других моделях электролобзика это жесткая защита, изготовленная из пластика или металла, наподобие дуги безопасности, как у болидов Формулы-1. Обратите внимание, что этот защитный кожух не защищает область под основанием лобзика.
9.- Электродвигатель : Электродвигатель определяет мощность электролобзика. И в немалой степени еще и цена. Хотя на цену влияет и бренд. Мощность электродвигателя этих деревообрабатывающих и самодельных станков обычно составляет от 350 Вт до 800 Вт. И если мы не можем позволить себе лучший инструмент для лобзика и нам приходится прибегать к очень дешевому лобзику, я рекомендую купить лобзик известной марки и мощностью около 500 Вт. Если нам нужен более мощный электрический деревообрабатывающий станок, например, для установки его в качестве стола для лобзика, лобзика мощностью 650 Вт должно быть достаточно. Если вы профессионал, то вы уже знаете, что у брендов есть профессиональные линейки электролобзиков. Мой опыт работы с очень дешевыми брендами не очень хороший, поэтому я бы порекомендовал известный бренд. Кроме того, у марки, производящей инструменты хорошего качества, двигатели обычно более высокого качества, они сохраняют большую мощность на протяжении всего реза, производят меньше шума (что ценят наши уши и соседи) и меньшую вибрацию (которую ощущают наши руки, запястья и предплечья). оценят), что упрощает более точные разрезы.
10.- Орбитальный переключатель : Обычно это небольшой рычаг с тремя или четырьмя положениями. Но иногда переключатель орбитального действия представляет собой кнопку, которая скользит вверх или вниз. Когда эта система активирована, роликовая направляющая полотна начинает двигаться вперед и назад, в результате чего полотно электролобзика наклоняется вперед и назад во время резки. Движение, похожее на то, которое мы делаем при распиливании дерева ручной пилой. В результате мы делаем более быстрый рез в древесине. Хотя очень быстрые пропилы в древесине, как правило, менее чистые. Но все зависит от разреза, который нам нужно сделать в любой момент при создании проекта.
11.- Механизм наклона лезвия лобзика : Наиболее распространенный механизм наклона полотна лобзика состоит из нескольких винтов в нижней части основания, которые позволяют нам ослабить основание и повернуть его относительно режущего полотна лобзика. . Таким образом, мы можем сделать косые вертикальные разрезы. Но иногда у нас есть колесо или какая-то другая система, которая позволяет нам наклонять башмак лобзика без использования ручных инструментов. Система наклона лезвия обычно дополняется насечками в основании электролобзика, чтобы соответствовать верхней части электролобзика. Эти выемки бывают с разными предустановленными углами: 45º вправо или влево, 90º, а иногда и 30º вправо или влево. Таким образом, мы можем делать вертикальные разрезы под углом с помощью лобзика, которые будут более или менее точными в зависимости от наших навыков и того, насколько хорошо мы можем регулировать угол между лезвием лобзика и башмаком. Совет — не полагаться полностью на выемки. Я обычно использую квадратный треугольник, установленный архитекторами, чтобы проверить угол.
12.- Лезвие направление система: Первый лобзик, который у меня был и который у меня есть до сих пор, имеет рычаг, который позволяет освободить вал, который движется вверх и вниз вместе с лезвием. Этот вал соединен с ручкой в верхней части лобзика, так что, поворачивая эту ручку вручную, мы можем изменить направление пилы без необходимости поворачивать башмак. В принципе, это должно повысить точность при вырезании кривых. VOY AQUI VAMOS Но я никогда не считал его очень полезным и почти никогда им не пользовался.
Типы лобзиков: Пилы с ручкой Это типичные лобзики, которые мы можем найти в продаже. У них есть спусковая рукоятка, которая облегчает запуск и работу с ними. Как правило, они имеют несколько меньшую мощность, чем пилы без рукоятки. Я предпочитаю этот тип лобзика, потому что он более удобен в обращении.
Эти пилы отличаются тем, что у них нет ручки вверху. Они обычно более вытянуты и имеют большой выступ в передней части пилы. И вместо триггера у них есть кнопка, которую мы должны сдвинуть, чтобы включить машину. Эти лобзики обычно мощнее и обычно имеют маятниковую систему движения лопастей. Но на мой взгляд, из-за того, как они берутся руками, с ними сложнее обращаться. Кнопкой питания обычно сложнее управлять. Кроме того, поскольку они имеют большую мощность, они тяжелее.
Электролобзик с питанием от сети Больше нечего сказать. Это обычный электролобзик, к которому электрический ток поступает по кабелю, который мы втыкаем в розетку. Старайтесь не споткнуться о кабель и будьте осторожны, чтобы не порезать его. Но пока не отключится электричество, мы можем работать с ним бесконечно. Если не перегреем, конечно.
Лобзик с питанием от аккумулятора отличается от обычного лобзика с питанием от сети тем, что питается не от шнура, подключенного к сети, а от прикрепленного к нему аккумулятора. Таким образом, мы теперь измеряем мощность этих электроинструментов по напряжению батареи. Это напряжение обычно составляет от 12 В до 18 В или 24 В для профессиональных диапазонов.
Современные аккумуляторы обычно представляют собой литий-ионные аккумуляторы, которые допускают множество циклов зарядки и разрядки с небольшой потерей емкости. Ничего общего со старыми аккумуляторами, которые тут же вышли из строя. Благодаря этим аккумуляторам беспроводные инструменты завоевали доверие многих домашних мастеров и профессионалов.
Ач (ампер-часы) аккумулятора электролобзика также важны, так как это энергия, которую он может хранить. Чем больше А·ч, тем дольше прослужит аккумулятор без подзарядки.
Я не большой поклонник аккумуляторных электроинструментов в мастерской (за исключением дрели-шуруповерта), так как электрический шнур (почти) всегда обеспечивает необходимую электрическую мощность. А аккумуляторы нужно заряжать. Да, меня очень злит необходимость уйти с работы из-за отсутствия заряда батареи.
Преимущество лобзиков на батарейках, кроме отсутствия шнура, заключается в том, что их можно использовать в местах, где нет электричества (например, в саду дома). А кроме того, поскольку кабеля у нас нет, мы не споткнемся о него, он не будет нам мешать и мы не рискуем его перерезать. О, ты никогда не перерезал провод? Я делаю. С электрическим кусторезом 🙁
Как пользоваться лобзиком по дереву?Помимо безопасности, о которой мы поговорим позже, давайте посмотрим, как пользоваться дисковой пилой по дереву:
a.- Прежде чем резать лобзиком, первое, что нужно сделать, это провести линию реза. И если мы хотим быть точными, мы должны проверить, принадлежит ли линия разреза той части, которую мы хотим, или она находится за пределами этой части. Таким образом, мы будем знать, должны ли мы резать с одной стороны линии или с другой. И следует ли удалять линию при разрезании (линия не принадлежит конечному фрагменту) или нет (линия принадлежит конечному фрагменту). Мы также должны принять во внимание, что мы можем предпочесть отрегулировать размер детали с помощью дисковой шлифовальной машины или ленточной шлифовальной машины.
b.- Распиливаемая древесина должна быть зажата струбцинами. Чтобы он не двигался, что затрудняло резку. И чтобы при толкании станка о дерево он не падал.
c.- Предполагая, что режущее полотно уже установлено, мы прикладываем переднюю часть основания электролобзика к распиливаемому дереву. И включаем его до того, как лезвие коснется дерева.
d.- При включенной машине поднесите лезвие к дереву и начните резать.
е.- Если мы хотим сделать разрез внутри, сначала сделаем сверло. Продеваем в нее лезвие и действуем таким же образом.
f.- Во время пропила мы должны держать башмак вплотную к дереву, не допуская его подъема при движении режущего диска вниз и вверх.
г.- Если мы хотим сделать быстрый разрез, мы можем активировать маятниковую систему и использовать лезвие для быстрого разреза. Хотя срез будет не очень чистым.
h.- Если нам нужен чистый срез, мы будем использовать лезвие , подходящее для чистых срезов , и не будем резать слишком быстро.
Одна из проблем , с которой мы обычно сталкиваемся, заключается в том, что если мы хотим резать очень быстро, лезвие имеет тенденцию идти туда, где древесина мягче. Затем лезвие изгибается то в одну, то в другую сторону, и в итоге мы обнаруживаем, что разрез не вертикальный . Хотя я бы сказал, что это чаще происходит с хвойными породами, чем с лиственными. В древесине, такой как ель, существует большая разница в твердости между твердыми и мягкими волокнами. Я решаю эту проблему с помощью моего руководства, чтобы держать лезвие лобзика вертикально на моем настольном лобзике.
С той же проблемой можно столкнуться и при косом пропиле с наклонным пильным полотном, так что косой пропил будет катастрофой.
Обычно я кладу палец рядом с полозьями, чтобы помочь мне направить пилу. Это очень эффективно, но может быть опасно.
Пильный диск обычно очень горячий после резки, поэтому не прикасайтесь к нему пальцами.
Преимущества лобзика:Главное преимущество лобзика в том, что он очень универсальный электроинструмент и менее опасен, чем другие деревообрабатывающие станки, такие как циркулярные пилы.
Если речь не идет о мощных или профессиональных станках, то лобзики имеют довольно доступную цену . А еще есть дешевые и очень дешевые машины. Хотя я рекомендую покупать один из этих электроинструментов, если есть возможность, покупайте хорошую марку. Даже если у него меньше силы, чем у частной торговой марки или дешевого бренда.
Режущие полотна для электролобзика доступны по цене. И у нас можно купить режущие диски для резки различных материалов. Кроме того, в случае полотен для резки дерева лобзиком, мы можем найти полотна для быстрого, тонкого, продольного, косого пропила… Рекомендация, качественные режущие лезвия имеют значение.
Недостатки лобзика:Главный недостаток лобзика в том, что это не электроинструмент, который делает очень быстрые пропилы. Даже если поставить лезвие, предназначенное для этой цели. В результате, когда нам приходится делать много разрезов и/или очень длинные разрезы, мы в конечном итоге замечаем усталость в наших руках.
Еще одним недостатком является то, что режущее лезвие, хотя и изготовлено из металла, не очень жесткое. Так, нередко, сделав надрез, мы обнаруживаем, что лезвие не оставалось вертикальным на протяжении всего разреза, а слегка изгибалось в одну сторону. В результате разрез получается не вертикальным, а наклонным и неровным.
Я думаю, мы уже читали руководство по эксплуатации этого электроинструмента и его рекомендации, не так ли :)? И то, что я говорю в этом посте или где-либо еще, не следует принимать как действительное, если оно идет вразрез с тем, что говорит руководство к лобзику или его производителю, в этом или где-либо еще. Тем не менее, давайте взглянем на некоторые опасности, с которыми я столкнулся при использовании этого самодельного и деревообрабатывающего электроинструмента. Есть много вещей, которые я упустил из компьютерной чернильницы, которые вы можете найти в другом месте. Здесь я больше сосредоточился на своем опыте.
Найдите время, чтобы прочитать руководство вашего лобзика. Он расскажет вам об опасностях, связанных с электричеством (прежде чем вы начнете чеканить, убедитесь, что вы не перережете кабель питания) и других, которые я не могу здесь обсуждать.
Электролобзик образует много мелкой пыли, которая может разлететься по воздуху. Носите маску, подходящую для пыльной среды. Пылезащитные маски обычно имеют код FFP, который может быть FFP1, FFP2 или FFP3, в зависимости от фильтрующей способности маски. Я обычно использую FFP2, так как FFP1, помимо меньшей фильтрующей способности, быстро выходит из строя. Кроме того, если у них есть код NR, это означает, что они не подлежат повторному использованию.
При резке лобзиком обычно выскакивает не много стружки, но иногда все-таки. Тем более, если мы режем такие доски, как меламиновые. Настоятельно рекомендуется использовать защитные очки .
Лобзики сильно шумят. Мы должны носить средства защиты органов слуха . Доступны беруши, но я предпочитаю использовать шлемы для защиты органов слуха.
Я надел сначала очки, а потом наушники . Если сделать наоборот и резинка очков будет над каской, то иногда можно снять каску не помня про очки и они тянут резинку очков таща за собой. А пластик очков может натирать внутреннюю часть глаза 🙁 (со мной такое бывало и не приятно).
Я не собираюсь вступать в дискуссию о перчатке . Я ими не пользуюсь. Однако при надевании или снятии лезвия желательно делать это в перчатках или с помощью тряпки. Если пальцы соскальзывают при нажатии лезвия на станок, мы можем порезаться зубами. Мы также должны отключить этот электрический инструмент.
Когда у вас в руке лобзик , убедитесь, что вы не нажимаете на спусковой крючок. Ты можешь порезать ногу. Да, нехорошо так держать.
Иногда мы останавливаем станок посреди распила, оставляя лезвие в древесине. Мы не должны тянуть машину вверх, так как если наши пальцы будут на спусковом крючке, он будет нажат. Машина включится и начнет прыгать. Обычно я убираю пальцы со спускового крючка и наклоняю машину назад. Да, отключить его заранее не так уж и плохо.
Иногда Я направляю скейт большим пальцем левой руки, засовывая пальцы под доску. И, хотя я никогда не вытягиваю пальцы, думаю, это дурная привычка, так как я не вижу, куда идет лезвие. Каждый день у меня случается казус :(.
При резке нашей заготовки на краю верстака легко подобраться к краю верстака. Мы должны обязательно остановиться, не доходя до верстака, иначе машина может прыгнуть.
Лезвие обычно очень горячее сразу после резки. Отпечатки пальцев белеют, но пока всегда возвращались. Подождите, пока он остынет, используйте тряпку или перчатки… или, может быть, у вас есть одна из тех машин, у которых при повороте системы крепления лезвие вылетает наружу. Будьте осторожны, иногда это дает хороший прыжок.
Лобзик, который я решил купить: Как вы могли заметить, за эти годы я купил несколько лобзиков. Я перерос одного из них, и он уже немного устарел. Еще один, который я так много раз роняла на пол, что он сказал: «Хватит» (да, иногда я немного запутался). А ручной лобзик, которым я сейчас пользуюсь, это Bosh PST 650 , который несмотря на фамилию 650 имеет мощность 500Вт.
Что мне нравится об этой машине:
Соотношение цена/качество очень хорошее. В любом случае, это пила Bosh, она имеет мощность 500 Вт и доступную цену.
Не слишком сильно вибрирует, что ценно при частом использовании. №
Удобно и без жалоб режут толстую твердую древесину. Два полудня резка каштановой древесины толщиной 3 см без особых проблем.
Анкерная система надежна и не имеет слабины. Это помогает делать более точные разрезы.
Он имеет небольшой вес и очень удобен в обращении.
Что мне не нравится :
У меня есть только один недостаток в этой головоломке, который будет более или менее существенным в зависимости от силы наших пальцев. Эта система крепления лезвия (система SDS) обеспечивает прочное и надежное крепление лезвия на месте без провисания. Это помогает облегчить точную резку. Но это очень тяжело. Поместите палец с каждой стороны и слегка нажмите на систему. И даже если нам удается его нажать, иногда он застревает, что затрудняет удаление режущего лезвия. Изредка делаю немного 3 в одном, но все же.
А вы бы порекомендовали его купить? Да, несомненно. Помимо этого недостатка системы SDS, я очень доволен этой лобзиком. Однако, если у вас ограниченная сила пальцев, вы можете предпочесть электролобзик с рычажной системой для удержания лезвия. Лезвия будет легче надевать и снимать, но взамен они немного провисают и разрезы получаются не такими точными. Ведь наждачку нам всегда нужно будет проходить 😀
Электролобзик Bosh PST 650 также не имеет ни регулировки скорости, ни системы маятникового движения режущего диска. Но я не комментирую то, что мне не нравится, потому что это системы, по которым я не скучаю. В свою очередь, он имеет систему продувки, которая очищает линию реза от опилок и пыли.
Теперь мы посмотрим, что находится внутри лобзика, с его электродвигателем, системой возвратно-поступательного движения и системой, вызывающей движение маятника.
Советы и руководства по работе с лобзиком
18 самодельных проектов лобзика, которые вы можете построить сегодня (с иллюстрациями)
Лобзик — это удобный инструмент, даже если вы новичок в работе по дереву. С помощью этой пилы вы можете не только делать необходимые разрезы, но и делать дизайнерские разрезы, которые добавят визуального изящества вашим проектам. Количество творческих нарезок, которые вы можете сделать, не ограничено, как и количество проектов «сделай сам», которые вы можете начать сегодня.
Ниже мы составили список из 18 наших любимых проектов пазлов «Сделай сам», которые вы можете начать уже сегодня. Мы поделимся фотографиями, кратким описанием, а также бесплатными планами, которые позволят вам создать свой следующий проект уже сегодня!
18 самодельных пазлов
1. Кормушка для птиц от Sun Catcher Studio
Ознакомьтесь с инструкциями здесь
Если вы любите наблюдать за птицами, этот проект для вас. Suncatcher Studio предоставила простой в использовании план «Сделай сам» со всеми деталями, необходимыми для создания этого функционального и привлекательного предмета. Если вы чувствуете себя действительно творчески, вы можете даже добавить некоторые дополнительные детали.
2. Мини-дорожка для боулинга от Эшли Гренон
Ознакомьтесь с инструкциями здесь
Это отличный проект «сделай сам», который можно рисовать всей семьей. Он учит, как построить мини-кегельбан с помощью головоломки. Благодаря Handmade With Ashley, этот милый боулинг можно сделать из ограниченного количества материалов и навыков. Вы также можете поиграть с цветами и размерами, чтобы они соответствовали вашему дому или заднему двору. В любом случае, это будет весело сделать это самостоятельно для всех!
3. Вешалка для растений от The Inspiration Board
Инструкции см. здесь
Одна из лучших частей этого простого проекта «Сделай сам» — базовый план, позволяющий настроить вешалку для растений по своему усмотрению. Доска вдохновения содержит пошаговое руководство по созданию проекта, а также все дополнительные сведения, если вы хотите получить точное соответствие. В противном случае вы можете изменить цвета, горшок и даже растения на все, что пожелаете.
4. Деревянные салфетки Handmade Haven
См. инструкции здесь
Handmade Haven создала простую поделку, которая украсит ваш обеденный стол. Независимо от того, предпочитаете ли вы деревенский шик или летний столик на свежем воздухе, этот простой план проведет вас через этапы изготовления собственных деревянных салфеток.
5. Кухонные полки от A Crafty Mix
Инструкции см. здесь
Эта уникальная головоломка «Сделай сам» представлена компанией A Crafty Mix. Если вы любите готовить, то она станет отличным дополнением вашего кухонного пространства. Мало того, что он будет содержать все ваши основные специи, вы можете добавить несколько кулинарных книг и другие предметы, чтобы завершить сцену. Более того, этот простой дизайн можно сделать сегодня.
Посмотреть этот пост в Instagram
Пост, опубликованный Heartmade Interiors (@heartmadeinteriors)
Инструкции см. здесь
Этот следующий проект станет не только прекрасным элементом декора, но и идеальным подарком для кого-то особенного. Вам потребуется немного более высокий набор навыков, чем в некоторых других проектах, но The Navage Patch разбивает план «Сделай сам» на простые и выполнимые шаги.
7. Органайзер для ящиков от The Sawdust Sisters
Ознакомьтесь с инструкциями здесь
Если у вас есть проблемы с загроможденными ящиками, у Sawdust Sisters есть идеальная сборка для сборки своими руками. Это не только просто, но и планы изложены так, чтобы вы могли настроить размеры в соответствии с вашими ящиками и спроектировать расположение разделителей, чтобы все ваши вещи были дома.
8. Фонари от Jen Woodhouse
Ознакомьтесь с инструкциями здесь
Фонари были популярным элементом декора на протяжении десятилетий. Они могут быть традиционными, современными, деревенскими или в любом другом стиле, который подходит для вашего жилого пространства. Джен Вудхаус предоставила вам деревенский план «Сделай сам», который учит, как строить фонари с помощью лобзика, для чего потребуются только некоторые основные инструменты и немного свободного времени.
9. Таблички с именами от h3o Bungalow
Ознакомьтесь с инструкциями здесь
Таблички с именами стали модным украшением рабочего стола в офисном мире. Даже если вы не сидите за письменным столом каждый день, эта поделка своими руками станет отличным подарком, настенной подвеской или украшением комода для новорожденного. Независимо от того, где вы решите отобразить свое имя, h3o Bungalow покажет вам самый простой способ создать этот проект с помощью головоломки.
10. Деревянные бумажные куклы от Reality Daydreams
Инструкции см. здесь
Этот замечательный мастер-класс возвращает многих из нас в детство. Отмечать эту культовую игрушку не только весело, но и на этот раз они не будут такими хлипкими, как бумажные кузены. Reality Daydreams предоставила вам все детали проекта, чтобы дать волю вашему воображению. Хотя этот проект может занять некоторое время, в конце концов он будет стоить затраченных усилий!
11. Подставка для журналов от A Beautiful Mess
Ознакомьтесь с инструкциями здесь
У всех нас есть журналы, которые мы еще не успели прочитать. Они попадают на журнальный столик, кухонный стол и любую другую поверхность, на которую случайно приземляются. До нынешнего момента! A Beautiful Mess поделилась простой сборкой пазла «сделай сам», которая сделает этот ежемесячный журнал местом для жизни.
12. Декоративные кронштейны от Remodelaholic
Ознакомьтесь с инструкциями здесь
Если вы когда-либо видели эти винтажные изделия в деревенском стиле, вы знаете, какое влияние они могут оказать на ваш домашний декор. Remodelaholic запустил проект «Сделай сам», где вы сможете сделать свой собственный. Хотя это требует немного больше навыков, усилия окупятся, так как вы можете использовать выступы для полок, столов или просто для украшения стены.
13. Рождественские украшения от Luxury Home Stuff
Инструкции см. здесь
В Рождество нет ничего более трогательного, чем самодельные украшения и украшения, которые передаются из поколения в поколение из года в год. Однако в этом году Woodworking & Crafts поделилась проектом головоломки «Сделай сам», в котором вы создаете красивые украшения. Хотя этот план потребует навыков и твердой руки, макет даст вам некоторые подсказки, а также базовый план, чтобы вы могли учиться в процессе работы!
14. Декор в виде кролика по рецепту My Recipe Confessions
Инструкции см. здесь
Так как мы нашли DIY к Рождеству, мы также хотели коснуться Пасхи. My Recipe Confessions создали этот простой и очаровательный проект-головоломку. Вы можете последовать их примеру и использовать разные оттенки дерева или покрасить их в пастельные тона. В любом случае, это будет большой фаворит на весну.
15. Шкатулка для драгоценностей от A Beautiful Mess
Ознакомьтесь с инструкциями здесь
Если вам не хватает места, но вам все еще нужно функциональное место для хранения ваших украшений, этот проект DIY от A Beautiful Mess идеально вам подойдет. Элегантный дизайн не только поставляется с различными крючками и отделениями для всех ваших безделушек, но и висит на стене и даже поставляется с инструкциями по добавлению зеркала.
16. Отделка с помощью A Beautiful Mess
Инструкции см. здесь
Еще один отличный способ использовать лобзик — создать уникальную отделку для ваших дверей. В этом случае A Beautiful Mess создала специальную функцию на этих зеленых дверях шкафа. Взгляните на их проект, в котором показано, как легко вы можете это сделать.
17. Государственная табличка от Reality Daydream
Ознакомьтесь с инструкциями здесь
Создание государственной таблички — один из самых простых проектов по созданию мозаики своими руками. Reality DayDream создал простой шаблон, которому вы можете следовать, но при этом выбрать состояние по своему выбору. Вы также можете украсить табличку краской и другими украшениями, чтобы добавить свой уникальный штрих.
18. Jigsaw Puzzle by Black + Decker
Ознакомьтесь с инструкциями здесь
Ни один список пазлов не будет полным без пазла. Они великолепны, так как из них можно сделать любую картинку или сцену по вашему выбору. Вы также можете сделать их большими для маленьких детей или маленькими для взрослых. В любом случае, Black + Decker предоставила простой план, в котором изложены основы этого проекта.
Кроме того, вот отличное дополнительное руководство по размеру кубиков головоломки.
Заключение
Мы надеемся, что вам понравился этот список из 18 наших лучших проектов по изготовлению пазлов своими руками. Если вы хотите познакомиться с миром деревянных поделок, лучше всего начать с лобзика. Есть много простых проектов для начального уровня мастерства, но вы быстро перейдете к более сложным и уникальным произведениям, потратив немного времени и творчества.
Авторы избранных изображений: Pixabay
Содержание
- 1 18 проектов «Сделай сам»
- 1.1 1. Кормушка для птиц от Sun Catcher Studio
- 1.2 2. Мини-дорожка для боулинга от Ashley Grenon
- 1.
3 3. Вешалка для растений от The Inspiration Board
- 1.4 4. Деревянные салфетки от Handmade Haven
- 1.5 5. Кухонные полки от A Crafty Mix
- Heart Candle Держатель от The Navage Patch
- 1.7 7. Органайзер для ящиков от The Sawdust Sisters
- 1.8 8. Фонари от Jen Woodhouse
- 1.9 9. Таблички с именами от h3o Bungalow
- 1.100061 1.11 11. Подставка для журналов A Beautiful Mess
- 1.12 12. Декоративные кронштейны Remodelaholic
- 1.13 13. Новогодние украшения от Luxury Home Stuff
- 1.14 Beautiful Mess
- 1.16 16. Тримку от Beautiful Mess
- 1.17 17. Государственная табличка от реальности Daydream
- 1,18 18. Загадка при закваске от черного + Decker
- 2 Заключение
Как использовать Прямая линия
ByKasia Последнее обновление
Проекты деревянных поддонов теперь можно использовать для повторного использования этого материала своими руками . Новое имя, но тот же отличный контент!
Этот пост содержит партнерские ссылки. Если вы решите совершить покупку по моей ссылке, я могу получить за это небольшую комиссию без каких-либо дополнительных затрат для вас. Спасибо за поддержку Upcycle This DIY That!
Как вы все знаете, лобзики по-мужски используются для вырезания кривых и других забавных неправильных форм. А как насчет резки прямых линий? Обычно вы используете циркулярную пилу или настольную пилу, но что, если у вас есть только лобзик?
В этом коротком посте я покажу вам, как с помощью лобзика вырезать прямую линию и на что обратить внимание. Я собираюсь рассказать вам, какое лезвие использовать для достижения наилучших результатов и каких ошибок следует избегать при резке прямой линии.
Каким электролобзиком прорезать прямую линию?
Старый, я имею в виду старый, как 40-летний лобзик, просто не вырежет. Почему? Потому что только в 1990 году производители стали внедрять направляющие подшипники в потребительские электролобзики.
Без этой важной функции вы не сможете разрезать прямую линию. Он действует как вторая точка опоры для лезвия, не допуская большого движения из стороны в сторону. Так просто, как, что.
Так что, если вы все еще держитесь за свой старый лобзик, купите новый. Существует так много выбора на любой бюджет, что нет оправдания не сделать это. Ознакомьтесь с моим руководством по покупке лучших лобзиков на любой бюджет. Просто имейте в виду, чтобы получить один с подшипником, который имеет центральную канавку для лезвия, а не плоский.
Какие полотна для электролобзика использовать?
Короткий ответ — качественные лезвия. Длинный зависит в основном от проекта и типа (твердости) древесины, которую вы режете. Важную роль здесь играет материал, из которого они сделаны, и TPI, а также размер/ширина.
Диски из биметалла или карбида вольфрама используются для резки самых твердых материалов и обычно являются самыми дорогими, но в то же время самыми прочными. Более широкие лезвия — это те, которые вы должны использовать при резке прямой линии.
Они, как правило, более жесткие, и если вам нужен гладкий прямолинейный срез, выбирайте диски с более высоким TPI (больше зубьев). Толщина разрезаемого материала также важна, поэтому выбирайте диск достаточной длины для выполнения задачи.
У Bosch есть большой выбор лезвий для этой цели, и вы можете проверить лезвие T101BF на Amazon здесь.
Вещи, которые вам понадобятся для резки по прямой линии
Первый шаг — собрать все необходимые инструменты для работы. Вам понадобится маркер (карандаш или мел), измерительная лента, угольник и линейка, чтобы вырезать идеально прямые линии, зажимы, чтобы держать деревянную доску на месте, и последнее, но самое главное, лобзик и набор хорошего качества полотна для электролобзика.
Я настоятельно рекомендую использовать зажимы, так как они гарантируют, что ваши деревянные детали будут удерживаться на месте. При резке электролобзиком древесина может сдвинуться со своего места, что приведет к неровным срезам.
«Отверстие для воздуходувки и направляющая лопасти DeWalt», автор — Сара Грайс, используется в рамках CC BY 2.0
Пошаговый процесс
№1. Маркировка древесины
Независимо от того, являетесь ли вы экспертом или новичком, маркировка древесины для распилов является лучшей практикой. Таким образом, вы будете уверены, что получите точные результаты. Итак, прежде чем приступить к резке, разметьте древесину угольником, а для длинных прямых разрезов линейкой и карандашом.
Вы можете ставить метки случайным образом (оставляя промежутки между ними), но для начинающих я рекомендую маркировать всю линию для облегчения резки. Или вы можете прижать к заготовке комбинированный угольник, линейку или любую направляющую и вести башмак вместе с ней.
#2. Несколько слов о раскрое дерева
Теперь пришло время распила. Поместите лобзик на заготовку. Пила должна быть на маркировке. Включите лобзик и начните двигать его вперед по прямой линии.
Это поможет вам вырезать красивую и точную прямую линию. Не оказывайте чрезмерного давления на пилу и следите за темпом лобзика.
Старайтесь держать лезвие электролобзика на линии. В некоторых лобзиках есть встроенный лазер, чтобы помочь в этом, но чем больше вы будете это делать, тем больше у вас будет опыта и тем легче будет вырезать прямую линию. Просто расслабьтесь и не форсируйте разрез.
При необходимости вы всегда можете отшлифовать его на настольной ленточной шлифовальной машине.
«Разнорабочий, работающий с лобзиком» Марко Верха, используется в соответствии с CC BY 2.0
Резка длинных деталей может быть сложной задачей, поэтому мой совет для длинных продольных пропилов: используйте настольную/циркулярную пилу или, если у вас ее нет один получить часть сократить в магазине.
Вот и все. Теперь вы знаете, как вырезать лобзиком прямую линию. Это довольно просто, не так ли? Вкратце вам нужно:
- Иметь хороший лобзик с направляющими
- Подобрать качественное полотно, широкое, жесткое и подходящее для разрезаемого материала
- Разметить древесину
- Следовать маркировке и не заставлять лобзик пилить
- Помните о защитном снаряжении, таком как затычки для ушей и защитные очки
Кроме того, следите за своим окружением, чтобы не повредить себя или других летящими опилками или металлическими осколками при резке более толстых материалов. Следите за тем, где находится лезвие лобзика по отношению к тому, что находится вокруг него, для более точного реза.
И обязательно убирайте любые беспорядки, сделанные с помощью такого инструмента, прежде чем они произойдут, всегда держите под рукой много тряпок.
Надеюсь, эти простые, но полезные советы помогут облегчить работу с электроинструментом в будущих проектах! Удачных работ по дереву! Не забудьте прикрепить эту статью к своей доске советов по работе с деревообрабатывающими инструментами, спасибо!
Подпишитесь на мою БЕСПЛАТНУЮ рассылку DIY!
Оставайтесь на связи и получайте новости, специальные предложения, новые проекты, советы, обзоры снаряжения и многое другое. Никакого спама, обещаю!
Имя*
Электронная почта*
Вводя свой адрес электронной почты, вы соглашаетесь получать информационный бюллетень по электронной почте от UpcycleThisDIYThat. Я буду уважать вашу конфиденциальность, и вы можете отказаться от подписки в любое время.
