предназначение, конструкция и принцип работы, изготовление своими руками

Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.

Сверлильный станок: принцип работы

Нередко возникают ситуации, при которых ручная или электрическая дрель не способна выполнить поставленную задачу. Так, например, для изготовления печатных плат необходимо сверлить много отверстий с малым диаметром в 0,5-1 мм. Дрелью такую работу производить не очень удобно, кроме этого, может сломаться сверло.

При подобных работах может выручить самодельный сверлильный мини-станок.

Конструкция станка для сверлильных работ

Несмотря на то, что конструкция агрегата кажется сложной, состоит он всего из четырех деталей.

Основные части сверлильного станка:

  • двигатель;
  • передаточный механизм;
  • рабочий орган;
  • орган управления.

В таком устройстве электрический мотор с помощью передаточного механизма передает движение к рабочему органу, которым является сверло. Рабочий орган крепится в патрон, который насажен на вращающийся вал (шпиндель).

К шпинделю вращение передается посредством ременной передачи. Используя реечную передачу, патрон со сверлом можно поднимать и опускать, повернув для этого рукоятку.

Орган управления агрегата находится на передней панели станка, на которой располагаются кнопки включения и выключения электродвигателя. В зависимости от необходимого направления вращения сверла, станок включается с помощью любой из крайних кнопок. Выключить устройство можно нажатием средней красной кнопки.

К основанию оборудования неподвижно монтируется вертикальный винт-колонна. Для перемещения вокруг него шпиндельной бабки используется одна из рукояток. С помощью второй рукоятки шпиндельная бабка фиксируется в нужном положении. Станки оснащаются специальной шкалой, на которой отражается глубина глухих отверстий.

Скорость сверления устанавливается в зависимости от того, какой материал имеет обрабатываемая заготовка. Для этого на шкив определенного диаметра перебрасывается ремень ременной передачи, и устанавливается определенная частота вращения шпенделя.

Описанная конструкция станка является одной из самых простых. На производстве чаще всего устанавливаются сверлильные агрегаты с более сложными схемами.

Инструкция по изготовлению сверлильного станка

Предлагаемое самодельное устройство сможет без труда и с минимальными усилиями высверливать отверстия на высокой скорости. При этом глубина выполненных отверстий будет одинаковой. Кроме этого, в агрегате можно будет регулировать положение инструмента, благодаря чему он будет способен выпиливать из дерева идеально ровные квадраты.

Для изготовления самодельного станка

понадобится подготовить:

  • деревянную доску с толщиной в 2 см;
  • длинный стержень с резьбой;
  • столярный клей;
  • короткие шурупы – 20 штук;
  • длинные шурупы – 30 штук;
  • небольшой ящик с направляющими;
  • планку из дерева;
  • отвертку;
  • струбцину;
  • дрель;
  • наждачную бумагу;
  • пилу по дереву;
  • линейку;
  • карандаш.

В первую очередь своими руками необходимо изготовить базу будущего сверлильного агрегата.

  1. Вырезать основную пластину прямоугольной формы и четыре бруска.
  2. К краям формы приложить подогнанные по ее размеру бруски.
  3. Конструкцию закрепить струбцинами.
  4. Отступив от края 1 см, отметить карандашом места расположения саморезов, и провести сверление.
  5. Места крепления основы и брусков смазать клеем, соединить элементы и прикрутить саморезами.

После того как клей полностью высохнет, струбцины нужно будет снять. База готова, теперь следует приступать к выполнению руки станка.

  1. На прямоугольной доске длиной в 40см необходимо сделать разметку. Для этого вдоль основания нужно прочертить линию центра и отступить от нее в каждую сторону по 5 см.
  2. На отмеченном расстоянии необходимо будет прикрепить бруски, каждый из которых должен быть длиной в 17 см.
  3. Приложить бруски по разметке и по центру прикрутить саморезами.

Для более надежного соединения элементы можно предварительно промазать клеем.

На следующем этапе изготовления сверлильного станка своими руками выполняется самая сложная часть агрегата, а именно — его движущийся элемент. Для его изготовления берутся две планки длиной в 25 см и направляющие.

  1. От краев планок отступить по 1,5см, и провести две параллельные линии, по которым будут расположены направляющие.
  2. Отметить места крепления саморезов.
  3. Установить направляющие так, чтобы они свободно скользили.
  4. Просверлить под саморезы отверстия.
  5. К одной планке прикрепить направляющие.
  6. Вторую планку с помощью саморезов соединить с брусками рукава, и только после этого прикрепить к ней вторые направляющие.

Составляющие конструкции готовы. Все их линии, поверхности и углы должны быть ровными. Теперь рукав нужно положить на ровную поверхность, а базу станка установить перпендикулярно, и соединить все струбциной. Если получился прямой угол, то отмечается линия крепления рукава и базы, после чего детали соединяются саморезами.

В качестве поддержки для дрели будет служить еще одна планка из дерева, которая должна быть квадратной. В ее середине сначала нужно будет вырезать круг, а затем при помощи L -образных кронштейнов прикрепить планку к станку.

Чтобы планка-поддержка получилась универсальной, с четырех сторон внутри круга нужно вырезать небольшие квадратные отверстия, а снаружи в этих же местах просверлить продольные отверстия. После этого в них вставляются винты, с помощью которых можно надежно фиксировать дрель любых размеров.

Чтобы дрель во время работ была устойчивой, из еще одной планки изготавливается верхняя часть поддержки. Для этого вырезается круг, и с одной стороны отрезается часть планки. Оставшаяся часть болтами крепится к движущейся конструкции.

Последним элементом, который необходимо установить в станок, является стопор. Он понадобится для того, чтобы при сверлении можно было

менять глубину отверстий.

Стопором будет служить длинный стержень с резьбой, под который в основании конструкции сверлится отверстие. Затем в небольшом бруске дерева делаются два отверстия, одно из которых должно располагаться горизонтально, а другое – вертикально. В горизонтальное отверстие нужно будет вкрутить винт, часть которого должна выйти с другой стороны. В вертикальное отверстие просто вставляется резьбовая пробка.

Теперь брусок нужно установить между движимой установкой и основанием, в которое следует вставить длинный стержень. Пропустив стержень через резьбовую пробку, его нужно затянуть до конца.

Работы по изготовлению сверлильного станка закончены. Устройство готово к выполнению процесса сверления.

Сверлильный станок на базе асинхронного двигателя

Своими руками можно создать станок из электродвигателя от какого-либо агрегата, который отслужил свой срок. Такой мотор станет движителем для сверлильного мини-станка. Наилучшим вариантом считается двигатель от барабанных стиральных агрегатов.

Так как двигатель от стиральной машинки имеет большой вес, и его мощность выше, чем у электродрели, для него необходимо будет подготовить мощную стойку и основание.

Чтобы двигатель как можно меньше вибрировал, его располагают как можно ближе к стойке. При этом необходимо дополнительно установить шкивы с ременной передачей.

Для изготовления конструкции шкивы необходимо подготовить:

  • шестигранник;
  • два подшипника;
  • шестерню;
  • зажимное кольцо из прочной стали;
  • две трубки небольшой толщины, одна из которых должна быть с внутренней резьбой.

Чтобы выполнить подвижную часть передаточного устройства агрегата, на шестигранник нужно надеть шкив и присоединить металлическую трубку со стальным кольцом и подшипником. Эти элементы должны быть плотно соединены между собой, иначе под воздействием вибрации они очень быстро разрушатся.

Из трубки с надпилами и шестерни выполняется регулировочный комплекс устройства. Трубка должна быть такой длины, чтобы патрон по ней мог

подняться на необходимую высоту. В нее же впрессовывается ось с шестигранником.

Описанную конструкцию своими руками изготовить достаточно сложно. Для более легкого исполнения ее рекомендуется собрать по аналогии со станком с электродрелью. Также стоит отметить, что добиться точного размера отверстий с помощью такого агрегата не получится.

Работы по созданию своими руками самодельного сверлильного станка требуют терпения и настойчивости. Но те домашние мастера, кому такой агрегат действительно необходим, полученным результатом будут довольны.

Оцените статью: Поделитесь с друзьями!

Сверлильный станок своими руками (17 фото)

Самодельный сверлильный станок из дрели своими руками: фото и описание конструкции станка.

.

Привет всем! Как известно, в гараже, две основные проблемы: ровно отрезать и ровно просверлить. Начать решил с просверлить.

Полноценный сверлильный станок рассматривался, но стоит он не мало и весит много. Мне же хотелось относительной мобильности — взял и перенёс если надо. При этом люфтов быть вообще не должно никаких.

Дрель под это дело купил по случаю несколько лет назад, старая но рабочая ИЭ-1035. Пока делал стойку для неё поработал ей с рук — понравилось, мощная. Но тяжёлая… В общем для основания взял швеллер 160 из чермета, подрезал по длине и свозил токарям фрезернуть чтобы поверхность была ровная.

фрезерованный кусок швеллера

Направляющую решил делать из штока амортизатора — частое решение, но есть свои минусы — длина хода сверла ограничена длиной этого самого штока. Зато без люфтов. Но чтобы без люфтов — длина каретки должна быть побольше и втулок я взял аж три штуки — из двух стоек. Шток взял от стойки Калина-2 (он по длине больше), дополнительную втулку от каябы. Диаметр штока конечно одинаковый был у обеих стоек.

Вскрытая стойка от калины.

Вскрытая каяба



Кстати что обидно — обе стойки вышли из строя из-за брака, а не из-за износа. В калиновской сорвало нижнее упорное кольцо приваренное к штоку. В каябовской — нижнее уплотнение сорвало и сложило (в итоге стойка работала только на сжатие). Из отрезков корпусов собрал каретку и сварил одно целое.

Детали каретки

Каретка сварена

Чтобы было ясно вот схемка будущего устройства

схема установки



К этому моменту мне уже стало очевидно, что я «слегка» выхожу за рамки «лёгкой и надёжной» стойки для дрели. Становится понятно, что будет или лёгкая или надёжная. Как говорил Борис-бритва: вес — это надёжность. Также стало ясно что за пару вечеров под пиво в гараже сделать это не получится. Но сверлить ровно — хочется, поэтому я продолжил наращивать вес.

Вал привода в сборе с шестерней взял от кпп ИЖевской. Рейку согнул (точнее разогнул) из венца маховика жигулёвского. Уголки и профильные трубы — в ассортименте. Отдельно поджал подшипниками всю каретку от проворачивания вокруг оси штока

каретка поджата подшипниками



Потом был радостный момент — первое сверление, новым острым сверлом на 8мм (сломал я это сверло двумя днями позже при доведении установки). К этому моменту установка выглядела вот так:

Выглядит страшновато, но уже сверлит.



А также выяснилось, что под нагрузкой что-то прогибается. Я не сразу понял что именно, начал искать — думал труба 50Х50, но оказалось — тот самый калиновский шток прогибается по центру. Честно скажу — желание заканчивать проект немного сразу поубавилось, настроение упало. Резал, пилил, варил — и всё напрасно? Но спокойно перекурив, решил ради интереса проверить под какой же все-таки нагрузкой он прогибается? Выяснил я интересные для меня вещи.

Во-первых: при моей массе в 100 кг (поесть люблю, желательно на ночь) в стену дрелью я давлю около 35 кг, в пол давлю 55 кг. И 55 кг в пол обычно хватает чтобы просверлить всё необходимое. Так вот — станочек мой давит на сверло больше 100 кг. 100 кг на сверло! Если при таком давлении сверлится плохо, то проблема уже явно в заточке сверла. Во-вторых, немного поэкспериментировав (с третьего раза без ошибки напечатал) выяснил, что прогибается шток начинает после 70 кг. И хочу сказать что такое усилие на сверле достигается без особых усилий на штурвале, а теперь, когда я уже часто сверлю, могу сказать что такие усилия вообще не нужны, а это значит что и прогибов по факту никаких при работе нет.

Отдельно скажу про возвратную пружину. Сначала вообще не хотел её делать, но оказалось без неё работать не комфортно. Пружину взял от багажника десятки, укоротил её немного. Работает она внутри трубы, приводной трос и ролики — от стеклоподъёмника жигулей

видно трос и ролики возвратного механизма



Для удобства сделал ограничитель хода в виде струбцинки — подвёл сверло к заготовке, зафиксировал и сверлишь, чтобы рабочий ход всегда был около четверти оборота.

Ну конечно сделал штурвал, для ступицы использовал часть корзины сцепления от того-же ИЖа — она по шлицам к валу подходит. Шары с резьбой не нашёл в магазинах, использовал рукоятки кпп от Оки, на разборе на меня косо посмотрели, но продали (100 руб за 3 шт)

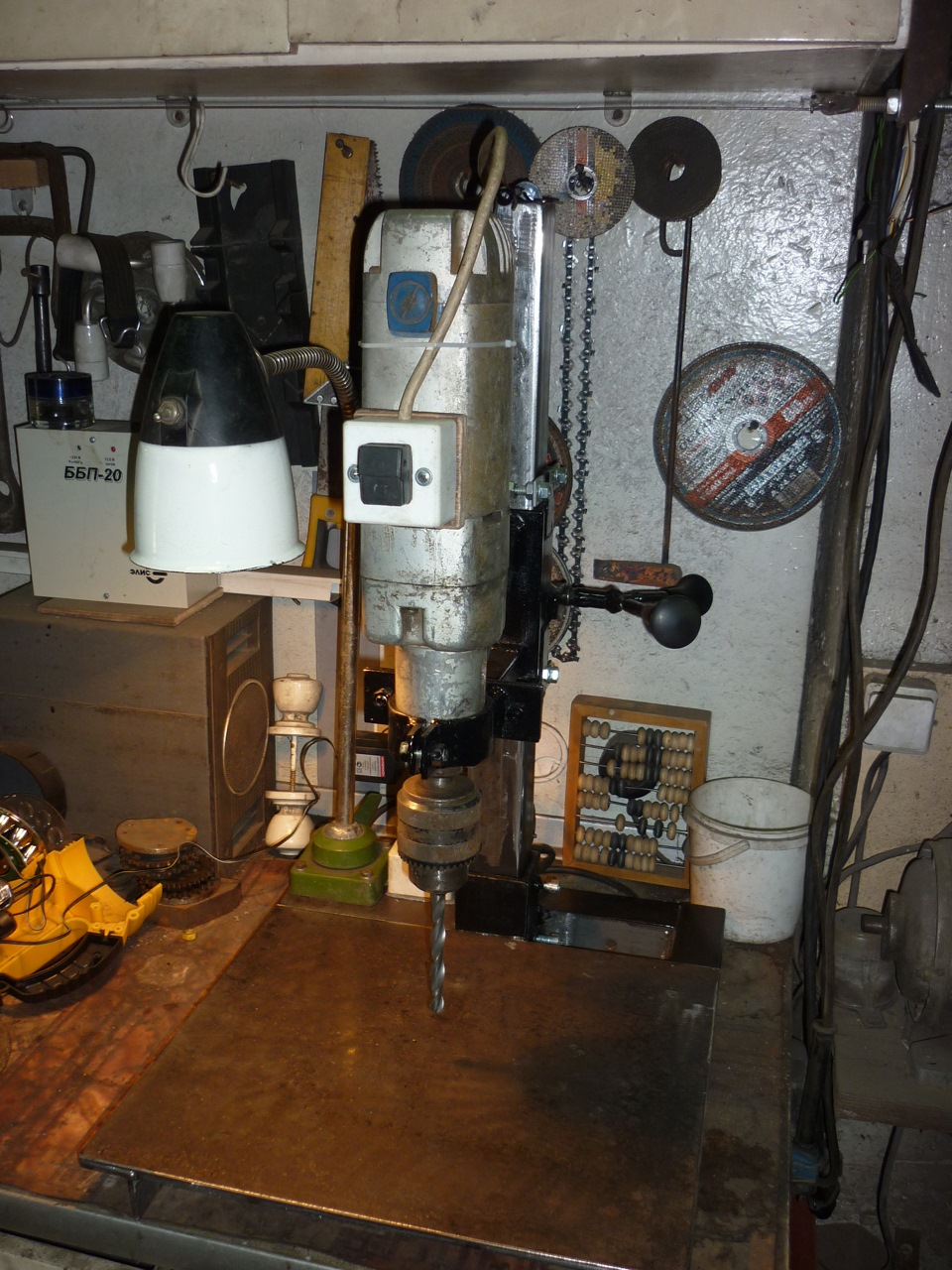

По итогу получился вот такой, самодельный сверлильный станок из дрели своими руками.

Что могу сказать — про дрель я почти забыл, сверлю только на стойке. Очень удобный и нужный для работы инструмент. Мобильность некоторая есть, но тяжеловат конечно, зато сверлит точно. Увод сверла по моим замерам — около 0,2 мм на 50 мм хода сверла, что для бытовых нужд считаю приемлемым. Работать без сверлильных тисков — полный отстой! К тому же опасно, маленькие заготовки вырывает из рук и даже из плоскогубцев, поэтому изготовление тисков в списке главных задач.

Поделитесь этой идеей бизнеса в соц. сетях

Простой самодельный сверлильный станок сделанный из дрели своими руками (42 фото)

Простой и практичный самодельный сверлильный станок, сделанный из дрели своими руками: подробные пошаговые фото по изготовлению станка.

Приветствую всех самоделкиных! В этой статье, мы с вами подробно рассмотрим, как сделать насадку, на дрель, превращающую её в самый настоящий сверлильный станок.

Подобные «насадки» на дрели делали многие, но отличительной чертой данной самоделки является то что, дрель не просто подвешена на пружине, а ещё и опускается благодаря шестерёночному приводу, что создает редукцию и в разы упрощает её эксплуатацию.

Для изготовления самодельного сверлильного станка понадобятся материалы:

  • — Электродрель.
  • — Цепь (велосипедная или мотоциклетная).
  • — Звёздочки для цепи.
  • — Прямоугольный металлический профиль.
  • — Металлические стержни.
  • — Квадратный металлический профиль.
  • — Металлический уголок.
  • — Металлическая пластина.
  • — Болты, гайки и шайбы.
  • — Металлическая труба.
  • — Шпильки или круглые стержни (для рукояток).
  • — Пружины.
  • — Эмаль краска.

Начинаем со сборки основания станка. Основание соберём из прямоугольного металлического профиля. Из профиля необходимо сварить прямоугольник с размерами примерно таким же, как на фото ниже. Для того чтобы все выглядело аккуратно прямоугольники необходимо отпиливать под углом 45 градусов.

Далее к нашему металлическому прямоугольному основанию необходимо приварить пару распорок. Эти распорки будут служить в роли опоры для стола или предметов, которые будут лежать на них при сверлении. Распорки вырезаем из металлических стержней их необходимо минимум 2 шт. Привариваем их так, чтобы они располагались ровно параллельно относительно друг дуга и были смещены к одной из грани, автор для этого подложил другие отрезки стержней

Для изготовления каретки, понадобится цепь и звёздочки к ней. В нашем конкретном случае не важен размер цепи, главное чтобы звёздочка к ней подходила. От количества зубцов на звёздочке, зависит степень редукции будущего инструмента, чем она больше, тем аккуратней и легче можно будет проделывать отверстие. Так как автор использовал старую цепь, перед её использованием он её хорошенько промыл, если же у вас тоже старая ржавая цепь, то желательно сделать также.

Из куска квадратной трубы, изготовим вертикальную колонну.

К трубе нужно приварить цепь. Стоит отметить то, что использование двух цепей в нашей конструкции будет более правильными решением, так как под нагрузкой движущийся механизм будет менее заламываться. Привариваем цепь и обязательно зашлифовываем сварные швы.

Приступаем к изготовлению передвижной каретки.

Изготавливаем крепление дрели. Дрель у нас будет крепиться за то место, где крепится дополнительная рукоятка. То есть необходимо изготовить, что-то подобное хомуту. Для этого возьмём трубу подходящего диаметра, отпилим от него колечко. Зачем это колечко распилим и на место спила параллельно приварим две гайки. В эти гайки будем вставлять болт и с его помощью затягивать хомут, тем самым закрепив дрель.

Далее привариваем только что изготовленный хомут к движущейся части, в место указанное на фото ниже.

В завершении остается изготовить удобную рукоятку для вращения шестерни. Рукоятку автор изготовил из металлических стержней, приварив их к шляпке болта.

Покраска и сборка.





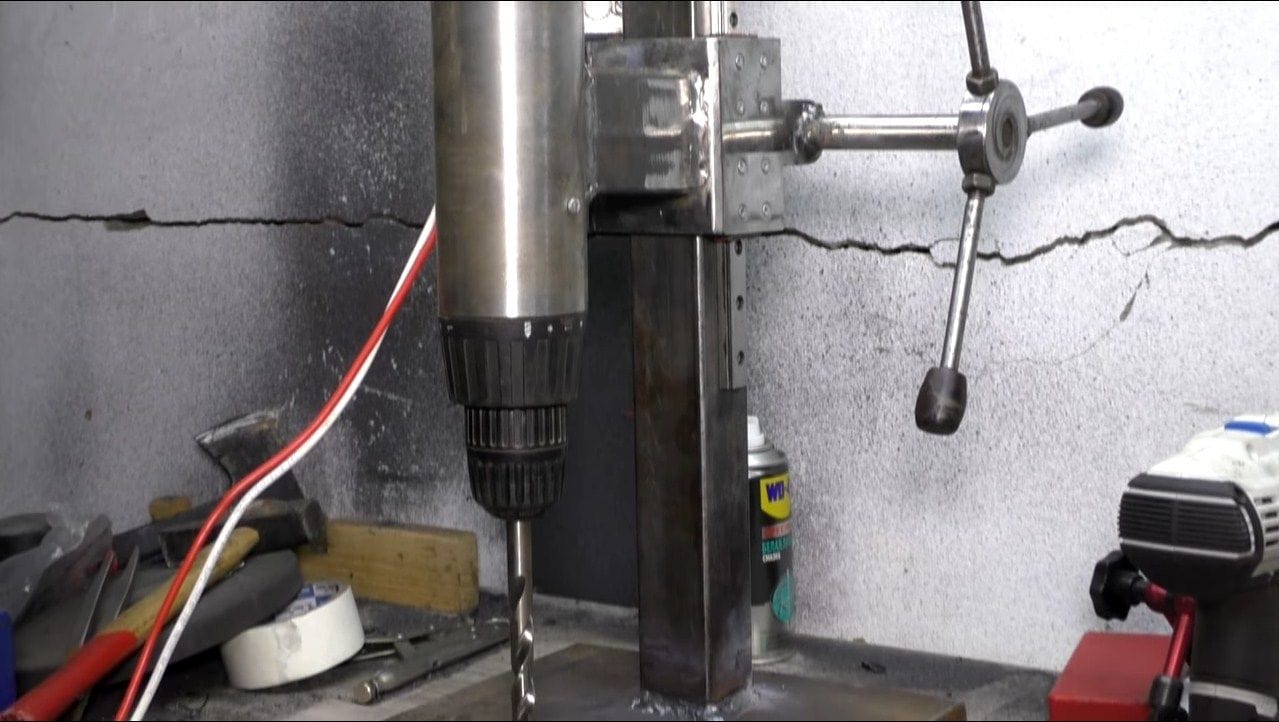

Вот такой самодельный сверлильный станок с самой простой конструкцией, значительно облегчит процесс сверления заготовок.


Процесс изготовления сверлильного станка, также показан в этом видео:

Сверлильный станок своими руками чертежи. Сверлильный станок своими руками: чертежи, видео, советы


Сверлильный станок из дрели своими руками чертеж

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

  1. дрель
  2. тросик
  3. уголок металлический
  4. проф труба квадратного сечения
  5. тиски для заготовок
  6. болты, гайки, шайбы, граверы
  7. лист металла 3 мм
  8. арматура
  9. краска
  10. хомут

Инструменты



  1. дрель
  2. сварочный аппарат
  3. болгарка (УШМ)
  4. наждак
  5. напильник
  6. наждачная бумага
  7. кисть
  8. штангенциркуль
  9. линейка
  10. молоток
  11. метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию,  пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны. На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска.  Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Большое спасибо за внимание!





ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ В СОЦСЕТИ

ПОДЕЛИСЬ С ДРУЗЬЯМИ

www.samodelkindrug.ru

Сверлильный станок своими руками из дрели

Для всех любителей, сделать изделие своими руками, будет отличным помощником сверлильный станок. Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

  • удобный рычаг подачи сверла;
  • точность движения сверлильного механизма;
  • надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

  • из дрели или шуруповерта;
  • из электродвигателя;
  • из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

  • станина 45х30 см, с закрепленной на ней вертикальной штангой;
  • крепление для дрели, хорошо обхватывающее корпус инструмента;
  • металлический ползунок, передвигающийся по штанге;
  • колесо, играющее роль рычага;
  • стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

  • ползунок делается высотой в 10–12 см;
  • к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
  • в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
  • на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Устройство станка с электродвигателем

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

  • основание выполняется из доски 30х20 см и толщиной 40 мм;
  • прикрепляется вертикальная дощечка строго под углом в 90 оС;
  • вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

promzn.ru

Самодельный сверлильный станок своими руками в нескольких вариантах

Самодельный сверлильный станок своими руками – это чуть ли не самая большая мечта вчерашних школьников. Каждый представлял, что можно сделать из дерева или металла с помощью такого станка. И когда взрослеешь, подумываешь просто его купить. Но здесь не все так просто, ведь качественный сверлильный станок стоит немало, а менее качественный не вызывает доверия.

Таким образом, снова приходит мысль сделать станок из обычной дрели хорошего качества, так как цена хорошей дрели несколько ниже, чем добротный заводской сверлильный станок. Тем более что такой самодельный механизм из дрели при грамотно выполненной конструкции сможет полностью удовлетворить запросы, предъявленные к сверлильному станку.

Теперь стоит обратить внимание, из какого материала можно изготовить персональный мини сверлильный станок своими руками и как составить чертеж. Есть несколько классических вариантов – это металл и древесина.

Сверлильный станок с основой из древесины

Вначале стоит отметить, что данный вид основы является весьма прочным, вопреки многим скептическим комментариям в адрес этого изделия. В случае с бытовым использованием такой сверлильный станок прослужит хозяину многие годы, а время изготовления и трудоемкость его минимальны. Итак, как сделать сверлильный станок своими руками и что потребуется для этого?

Во-первых, вам нужен материал, а именно:

  • деревянные доски, толщина которых будет составлять примерно 2-2.5 сантиметра;
  • направляющие рейки, которые без труда можно найти в мебельном магазине, так как эти элементы используются при сборке шкафов и прочей мебели;
  • двухметровый деревянный брус, соответствующий размерам 20-30 миллиметров;
  • специальный клей для деревянных поверхностей;
  • винты длиною в 20 и 30 миллиметров с резьбой по дереву;
  • металлический стержень с резьбой, имеющей пометку М8;
  • металлическая труба с резьбой, помеченной как М6;
  • шурупы и гайки, соответствующие друг другу.

Теперь, при наличии всех материалов и инструмента, можно приступить к изготовлению той самой основы настольного станка для печатных плат или других конструкций. Для начала потребуется нарезать деревянный брус 20-30 мм на несколько отрезков. Первые два отрезка необходимо нарезать по 17 сантиметров, а остальные два по 20 сантиметров. Необходимо помнить также, что все размеры станины (неподвижная часть сверлильного станка) должны соответствовать габаритам используемой дрели, так как если станина недостаточно велика в своей площади опоры, она будет неустойчива, а, следовательно, небезопасна.

Далее потребуется отрезать доску в согласии с размерами брусочков, а именно 200-250 мм длины и 20 мм толщины. После нужно прикрепить саморезами доску заподлицо с брусками. На каждый брус необходимо вкрутить по два самореза. Для удобства стоит сделать мини-чертеж всей конструкции, что позволит быстрее выполнить работу и при надобности в процессе эксплуатации произвести небольшой ремонт.

После изготовления станины потребуется выполнить колонну для направляющих. Ширина колонны должна соответствовать станине (20 сантиметров). Что касается высоты, то здесь необходимо отталкивается снова-таки от габаритов самой дрели, в основном, это 40-50 сантиметров. Стоит помнить, что если сделать колонну слишком высокой, то конструкция перестанет быть устойчивой, особенно при больших оборотах мощной дрели. Беря во внимание все вышесказанное и правильно вырезав доску, стоит сразу прикрепить ее к станине саморезами.

Как только колонна готова, на верхней ее части вымеряем расположение двух брусков размерами 25-35 миллиметров и длиной 17 сантиметров. Прикручиваем эти бруски таким образом, чтобы они были параллельны друг другу, и расстояние между ними было 10 сантиметров.

Когда колонна готова, необходимо установить направляющие. Как? Для этого выпиливаем две дощечки, соответствующие размерам 100-250-20 миллиметров. Далее на одну из дощечек прикручиваем рейки направляющих. Убедившись, что они строго параллельны, монтируем вторую часть направляющих, заранее прикрученную к второй доске, на колонну.

Затем к движущейся части колонны прикручиваем хомуты, которые будут держать дрель под 90 градусов относительно станины.

После прикручиваем к неподвижной и подвижной части колонны пружину той длинны, которая позволит в нужный момент ограничить ход сверлильного станка.

В конце стоит позаботиться об удобной ручке для того, чтобы задавать глубину отверстия. Для этого можно использовать простейший рычаг.

Сверлильный станок с основой из металла

Перед тем как начать делать данный станок, необходимо заготовить некоторый материал:

  • уголок стальной 50-5-1000 миллиметров;
  • пластина из листовой стали габаритами 400-500-5 миллиметров;
  • стальные полоски 50-500-5 и 40-500-5 миллиметров;
  • небольшой кусок трубы 25 диаметра;
  • квадратная труба 40-40-3 миллиметра длинной 60 сантиметров;
  • стальной тросик длиной 2 метра.

Начать стоит со станины. Нарезав уголок отрезками в 50 сантиметров, привариваем их к заранее подготовленной пластине из листовой стали.

Затем на этой платформе из уголка 50-5 сваривается крепление для стойки высотой 7,5 сантиметров таким образом, чтобы составные части плотно садились одна в другую.

Теперь необходимо изготовить саму стойку. Для этого берем квадратную трубу 40-40-3 и в верхней ее части завариваем. На заваренной части высверливаем отверстие и нарезаем резьбу таким образом, чтобы впоследствии туда вкрутить болт, который будет натягивать тросик.

После потребуется изготовить каретку. Изготавливается она из пятидесятого уголка в соответствии с размерами крепления стойки. На данную каретку навариваются проушины, сделанные из стальной полосы 50-5 и предназначенные для закрепления в них вала.

Через данный вал пропускаем тросики, натягиваем с верхней стороны стойки, а нижнюю часть троса надежно крепим на станине. Далее к валу приваривается удобная ручка, выполненная из заранее заготовленной трубы диаметром 25 миллиметров.

Следующем шагом будет закрепление хомутов к каретке. И в конце мы получаем замечательную основу под дрель, что в завершенном сборном варианте является надежным и долговечным сверлильным станком, сделанный своими руками.

Такого вида станки также могут иметь и миниатюрное воплощение. Вместо громоздкой дрели можно использовать движок от фрезера или старого шуруповерта. Такие мини сверлильные станочки своими руками могут пригодиться для сверления небольших и точных отверстий, к примеру, в печатных платах.

Вывод

Следовательно, область применения таких самодельных сверлильных станков из дрели велика, а конструкция довольно проста для изготовления в домашних условиях. Стоит только обращать внимание на их надежность и практичность, ведь от этого будит зависеть целесообразность использования самодельного сверлильного станка. Лучший советник в том, какую конструкцию выбрать, будет интернет и обучающие видео, ведь лучше один раз увидеть, чем сто раз услышать. Из них же можно найти руководство как применить станок для изготовления различных плат и так далее.

instrument.guru

Сверлильный станок для печатных плат своими руками: чертежи, фото, видео

Сверлильный станок для печатных плат относится к категории мини-оборудования специального назначения. При желании такой станок можно сделать своими руками, используя для этого доступные комплектующие. Любой специалист подтвердит, что без использования подобного аппарата трудно обойтись при производстве электротехнических изделий, элементы схем которых монтируются на специальных печатных платах.

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

Ниже для примера представлены несколько вариантов конструкции самодельных сверлильных станков для плат. Любая из данных схем может послужить образцом для вашего станка.

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Как устроен станок для сверления отверстий в печатных платах

От классического сверлильного оборудования станок для формирования отверстий в печатных платах отличается миниатюрными размерами и некоторыми особенностями своей конструкции. Габариты таких станков (в том числе и самодельных, если для их изготовления правильно подобраны комплектующие и их конструкция оптимизирована) редко превышают 30 см. Естественно, и вес их незначительный – до 5 кг.

Если вы собираетесь изготовить сверлильный мини-станок своими руками, вам необходимо подобрать такие комплектующие, как:

  • несущая станина;
  • стабилизирующая рамка;
  • планка, которая будет обеспечивать перемещение рабочей головки;
  • амортизирующее устройство;
  • ручка для управления перемещением рабочей головки;
  • устройство для крепления электродвигателя;
  • сам электрический двигатель;
  • блок питания;
  • цанга и переходные устройства.

Разберемся в том, для чего предназначены все эти узлы и как из них собрать самодельный мини-станок.

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания. В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор. Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания. Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель.

Порядок сборки самодельного устройства

Как показывает практика, осуществлять сборку самодельного станка для сверления отверстий в печатных платах удобнее всего в определенной последовательности. Действовать надо в соответствии со следующим алгоритмом.

  • Выполняется монтаж станины, и к ее нижней стороне крепятся ножки, если они предусмотрены в конструкции.
  • К собранной станине крепятся планка перемещения и рамка держателя, на которой будет смонтирована сверлильная головка.
  • Рамку держателя соединяют с амортизатором, также фиксируемым на станине оборудования.
  • Устанавливается ручка управления перемещением сверлильной головки, соединяемая с амортизатором или рамкой держателя.
  • Монтируется электродвигатель, положение которого тщательно регулируется.
  • К валу приводного электродвигателя посредством переходников крепится цанга или универсальный патрон от дрели.
  • Выполняется монтаж блока питания, соединяемого с электродвигателем посредством электрических проводов.
  • В патрон устанавливается сверло и надежно фиксируется в нем.
  • Собранный самодельный станок тестируют, пробуя просверлить с его помощью отверстие в листовом диэлектрике.

Для того чтобы ваш самодельный сверлильный мини-станок можно было всегда разобрать и доработать, для соединения его конструктивных элементов лучше всего использовать болты и гайки.

При желании изготовить своими руками мини-оборудование для получения отверстий в печатных платах всегда можно воспользоваться чертежами и советами тех, кто уже является обладателем такого станка и активно работает на нем в своей домашней мастерской.

http://met-all.org/

Похожие статьи:

pomogaka.ru

Сверлильный станок своими руками - пошагово с фото

Если нет финансов на покупку дорогого станка, то всегда есть возможность сконструировать оборудование из подручных материалов. Станок сверлильный из дрели, не уступает по техническим показателям универсальному оснащению мини столярки. Как сделать такой станок самостоятельно, рассмотрим детально в пошаговом руководстве.

Чертеж станка из дрели с расшифровкой всех составляющих:

Сборка сверлильного станка и пошаговая инструкция

Изготовление основания под сверлильный станок из дрели для крепежа оборудования.

В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм. Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания. По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.  Регулировочные механизмы для станка.

Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12. Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты. Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.

Изготовление подъемной колонны для регулировки уровня опускания сверла.

В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора. Квадрат будет использоваться для фиксации положения станка. Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей. Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником. В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.Механизм регулировки высоты и положения сверла.

В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления. Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации. Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.

Крепежная система для дрели.

По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства. Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л». К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.Рабочий стол с фиксатором.

Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления. Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.На видео представлен процесс сборки станка в картинках.

stankiwse.ru

Сверлильный станок своими руками: чертежи, видео, советы

Сверлильный станок своими руками можно сделать дома из обычной электрической дрели или рулевой рейки.

В мастерских радиолюбителей мини станки домашнего изготовления встречаются чаще всего по той причине, что покупать промышленные агрегаты дорого, а сделать устройство своими руками не сложно.

Мысль — как сделать сверлильный станок (в том числе и с помощью рулевой рейки), приходит в голову не только радиолюбителям, но и людям, время от времени нуждающимся в выполнении ремонтных работ в быту.

При этом для изготовления микро агрегата не требуются специальные приспособы или высокопрочные материалы.

На начальном этапе необходимо создать чертежи, чтобы облегчить процесс изготовления станка.

Сверлильный агрегат из дрели

Собрать присадочный мини сверлильный станок из дрели своими руками можно всего лишь из четырех главных компонентов. Первое, что необходимо сделать, чтобы создать присадочный станок — это подобрать станину – основание для будущего сверлильного станка.

В качестве механизма вращения, который необходим, чтобы присадочный мини станок функционировал, можно использовать электрическую дрель. Затем нужно определиться с устройством подачи и стойкой вертикального типа.

Так как дрель имеет незначительный вес, для стойки не стоит искать специальные приспособы и очень прочные материалы, можно взять деревянные доски или ДСП плиту.

Для станины, наоборот, необходимо подобрать более массивный материал, что позволит исключить в ходе сверлильных работ появление вибрации.

Подходящим материалом в данном случае является мебельная плита толщиной от 2 см.

Оптимальным вариантом при выборе материала для изготовления станины может стать стойка ненужного фотоувеличителя, но его конструкцию придется немного доработать.

Точность сверлильного процесса на самодельном мини агрегате будет зависеть от качества соединения вертикальной стойки и станины.

Из стальных полос необходимо вырезать две направляющие планки для передвижения колодки с дрелью. Прикрепить эти приспособы к стойке шурупами.

Для надежного удерживания дрели при изготовлении колодки применяют стальные хомуты.

Между дрелью и колодкой помещают резиновую прокладку с целью снижения вибрации сверлильного мини станка.

Видео:

Механизм подачи станка – это простой рычаг, с помощью которого вертикально будет передвигаться колодка с дрелью. Механическое устройство оснащается пружиной, достаточно мощной и упругой.

Один конец пружинного элемента будет упираться в колодку, второй – в брус, прикрепленный к столу.

Добиться максимально удобного использования сверлильного мини станка при условии, что дрель с него не планируется периодически снимать, позволит полный разбор переключателя дрели и монтирование на станине отдельного включателя.

Рассмотреть до мелочей, как с использованием электрической дрели сделать присадочный настольный сверлильный агрегат, можно в предложенном видео.

Рулевая рейка для сверлильного станка

Сверлильный станок можно выполнить с применением модернизированной рулевой рейки. Так как покупка новой рулевой рейки обойдется не дешево, рекомендуется приобретать б/у деталь, желательно от ВАЗ 2108.

После приобретения рулевой рейки необходимо провести профилактический ремонт детали с целью обеспечить ее плавный ход.

Видео:

Инструкция по изготовлению станины и ее установке:

  • Корпус станка выполняется с учетом размеров дрели и колонки. Стол, на котором будет зафиксирована платформа со сверлильными деталями должен иметь подходящие размеры, примерно 20х30 см;
  • Конструкция, с помощью которой будет закреплена дрель, монтируется на рулевой детали в местах нахождения монтажных болтов;
  • Стойка для сверлильного станка выполняется из П-образного стального профиля 30х60х30. Его приваривают к листу металла толщиной 2 мм. Стойка должна иметь высоту, превышающую на 6-7 см длину колонки. Ход штока для рулевой рейки от ВАЗ 2108 равняется 210 мм;
  • За счет монтирования дополнительных ребер между двумя элементами повышают жесткость стойки.

Для комфортного использования сверлильного станка рекомендуется продумать удобную систему его запуска и отключения.

Дополнить тему позволит тематический видео материал.

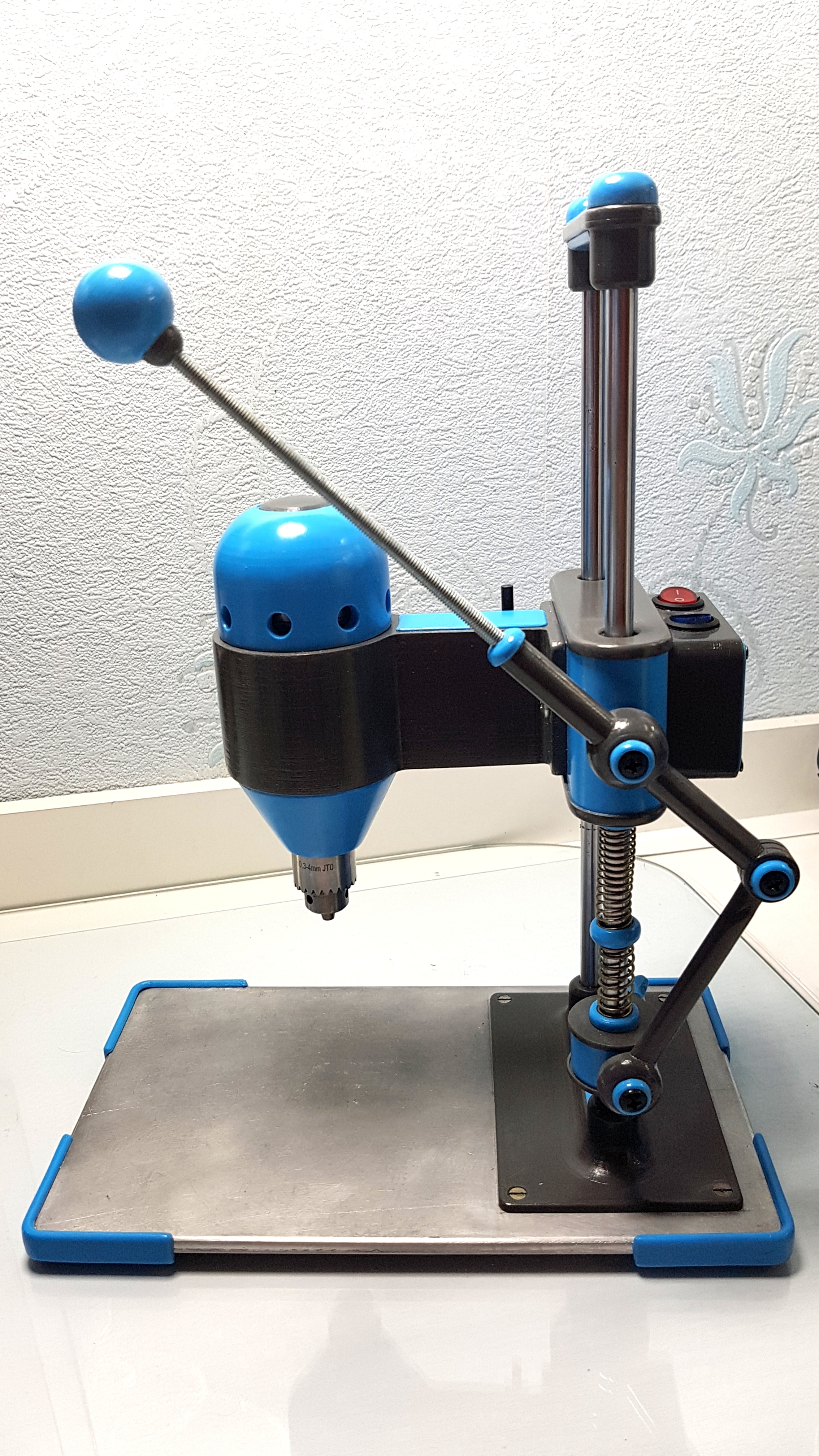

Сверлильный станок для печатных плат

Чтобы собрать сверлильный микро станок для печатных плат, понадобятся следующие детали:

  • микро мотор или высокооборотный двигатель;
  • зажимная цанга для закрепления миниатюрных сверл;
  • два деревянных бруса, П-образный профиль, крепежное кольцо для фиксирования электродвигателя;
  • передвижная платформа станка для печатных плат — изготавливается самостоятельно из подручных материалов.

Собирая настольный микро сверлильный станок для печатных плат, рекомендуется обратить внимание на то, чтобы сверло опускалось точно перпендикулярно к плате.

На видео ниже показан мини сверлильный станок для печатных плат.

Видео:

Если мотор будет перекошен, то при сверлении печатных плат сверла будут выходить из строя. Не допускается зазор и плохое фиксирование мотора, при сильных оборотах его может выбить из станины.

Как изготовить микро станок своими руками для сверления плат расскажет видео материал.

Конструкция координатного стола

Если в самодельном сверлильном станке функции координатного стола выполняет механизм подачи, то координатный фрезерный стол имеет иную конструкцию.

Координатный фрезерный стол представляет собой манипулятор, состоящий из определенного числа осей. Предназначен фрезерный стол для передвижения в нескольких плоскостях технологической головки.

В домашних условиях изготовить фрезерный стол можно с использованием модулей линейного типа, выполненных из алюминиевого профиля.

В качестве передачи применяют зубчатую рейку, армированный ремень или шарико-винтовой элемент.

Числовое программное управление (ЧПУ) и контроллеры действий необходимы для управления координатным столом. Контроллеры используются с целью управления техническими задачами.

Чтобы изготовить фрезерный стол, сначала делают чертежи, производят расчет и подбирают комплектующие детали.

Видео:

При этом сделанный расчет должен подходить под технические требования к использованию станка, включая передвигаемые массы, скорость, ускорение и точность расположения.

Конструкция координатного стола может иметь облегченный или упрочненный вид, быть двух или трех координатной. Именно поэтому рекомендуется изначально определиться, для чего будет необходим фрезерный стол.

Двух координатный стол – основание с передвижной крестовиной. На ней монтируется рабочий стол. В крестовине должны находиться закаленные регулируемые и шлифованные рейки.

Также устанавливаются стопоры хода с целью устранения просвета. Основание фиксируется на ножках.

Больше подробностей об изготовлении координатного стола своими руками можно узнать из предложенного видео.

Самодельные тиски для станков

Если советские тиски вам не по карману, а китайские изделия не по душе, то можно в дополнении к сверлильному станку изготовить своими руками тиски.

Чтобы собрать самодельные тиски, необходимо иметь под рукой следующие детали:

  • винт – резьба 20 мм, длина – 150 мм, головка винта должна иметь прорезь, так как иногда не подходит под размер ручек, а с помощью напильника ее расширяют;
  • винт с кольцом применяют в качестве ручки для закручивания;
  • шпильки можно приобрести в магазине или отыскать в старых деталях;
  • затем необходимо смастерить неподвижную губку, можно из дерева сосны, а доску прибивают к столешнице;
  • для изготовления передвижной части потребуется доска (20 мм толщина, 18 мм ширина), длина подвижных губок должна составлять не менее 50 см.

В дереве проделывают отверстия диаметром 21 мм. Диаметр отверстий в шпильках должен составлять 10 мм. В готовые отверстия устанавливаются шпильки, винты, наживляются гайки и болты.

Если тиски будут применяться для работы с короткими заготовками, то в конструкции переставляют шпильки.

Тиски снабжают дополнительными отверстиями, которые должны располагаться вблизи зажимных винтов.

Самодельные тиски могут иметь разные параметры, все зависит от подобранных деталей.

stroylab.su

предназначение, конструкция и принцип работы, изготовление своими руками

Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.

Сверлильный станок: принцип работы

Нередко возникают ситуации, при которых ручная или электрическая дрель не способна выполнить поставленную задачу. Так, например, для изготовления печатных плат необходимо сверлить много отверстий с малым диаметром в 0,5-1 мм. Дрелью такую работу производить не очень удобно, кроме этого, может сломаться сверло.

При подобных работах может выручить самодельный сверлильный мини-станок.

Конструкция станка для сверлильных работ

Несмотря на то, что конструкция агрегата кажется сложной, состоит он всего из четырех деталей.

Основные части сверлильного станка:

  • двигатель;
  • передаточный механизм;
  • рабочий орган;
  • орган управления.

В таком устройстве электрический мотор с помощью передаточного механизма передает движение к рабочему органу, которым является сверло. Рабочий орган крепится в патрон, который насажен на вращающийся вал (шпиндель).

К шпинделю вращение передается посредством ременной передачи. Используя реечную передачу, патрон со сверлом можно поднимать и опускать, повернув для этого рукоятку.

Орган управления агрегата находится на передней панели станка, на которой располагаются кнопки включения и выключения электродвигателя. В зависимости от необходимого направления вращения сверла, станок включается с помощью любой из крайних кнопок. Выключить устройство можно нажатием средней красной кнопки.

К основанию оборудования неподвижно монтируется вертикальный винт-колонна. Для перемещения вокруг него шпиндельной бабки используется одна из рукояток. С помощью второй рукоятки шпиндельная бабка фиксируется в нужном положении. Станки оснащаются специальной шкалой, на которой отражается глубина глухих отверстий.

Скорость сверления устанавливается в зависимости от того, какой материал имеет обрабатываемая заготовка. Для этого на шкив определенного диаметра перебрасывается ремень ременной передачи, и устанавливается определенная частота вращения шпенделя.

Описанная конструкция станка является одной из самых простых. На производстве чаще всего устанавливаются сверлильные агрегаты с более сложными схемами.

Инструкция по изготовлению сверлильного станка

Предлагаемое самодельное устройство сможет без труда и с минимальными усилиями высверливать отверстия на высокой скорости. При этом глубина выполненных отверстий будет одинаковой. Кроме этого, в агрегате можно будет регулировать положение инструмента, благодаря чему он будет способен выпиливать из дерева идеально ровные квадраты.

Для изготовления самодельного станка понадобится подготовить:

  • деревянную доску с толщиной в 2 см;
  • длинный стержень с резьбой;
  • столярный клей;
  • короткие шурупы – 20 штук;
  • длинные шурупы – 30 штук;
  • небольшой ящик с направляющими;
  • планку из дерева;
  • отвертку;
  • струбцину;
  • дрель;
  • наждачную бумагу;
  • пилу по дереву;
  • линейку;
  • карандаш.

В первую очередь своими руками необходимо изготовить базу будущего сверлильного агрегата.

  1. Вырезать основную пластину прямоугольной формы и четыре бруска.
  2. К краям формы приложить подогнанные по ее размеру бруски.
  3. Конструкцию закрепить струбцинами.
  4. Отступив от края 1 см, отметить карандашом места расположения саморезов, и провести сверление.
  5. Места крепления основы и брусков смазать клеем, соединить элементы и прикрутить саморезами.

После того как клей полностью высохнет, струбцины нужно будет снять. База готова, теперь следует приступать к выполнению руки станка.

  1. На прямоугольной доске длиной в 40см необходимо сделать разметку. Для этого вдоль основания нужно прочертить линию центра и отступить от нее в каждую сторону по 5 см.
  2. На отмеченном расстоянии необходимо будет прикрепить бруски, каждый из которых должен быть длиной в 17 см.
  3. Приложить бруски по разметке и по центру прикрутить саморезами.

Для более надежного соединения элементы можно предварительно промазать клеем.

На следующем этапе изготовления сверлильного станка своими руками выполняется самая сложная часть агрегата, а именно — его движущийся элемент. Для его изготовления берутся две планки длиной в 25 см и направляющие.

  1. От краев планок отступить по 1,5см, и провести две параллельные линии, по которым будут расположены направляющие.
  2. Отметить места крепления саморезов.
  3. Установить направляющие так, чтобы они свободно скользили.
  4. Просверлить под саморезы отверстия.
  5. К одной планке прикрепить направляющие.
  6. Вторую планку с помощью саморезов соединить с брусками рукава, и только после этого прикрепить к ней вторые направляющие.

Составляющие конструкции готовы. Все их линии, поверхности и углы должны быть ровными. Теперь рукав нужно положить на ровную поверхность, а базу станка установить перпендикулярно, и соединить все струбциной. Если получился прямой угол, то отмечается линия крепления рукава и базы, после чего детали соединяются саморезами.

В качестве поддержки для дрели будет служить еще одна планка из дерева, которая должна быть квадратной. В ее середине сначала нужно будет вырезать круг, а затем при помощи L -образных кронштейнов прикрепить планку к станку.

Чтобы планка-поддержка получилась универсальной, с четырех сторон внутри круга нужно вырезать небольшие квадратные отверстия, а снаружи в этих же местах просверлить продольные отверстия. После этого в них вставляются винты, с помощью которых можно надежно фиксировать дрель любых размеров.

Чтобы дрель во время работ была устойчивой, из еще одной планки изготавливается верхняя часть поддержки. Для этого вырезается круг, и с одной стороны отрезается часть планки. Оставшаяся часть болтами крепится к движущейся конструкции.

Последним элементом, который необходимо установить в станок, является стопор. Он понадобится для того, чтобы при сверлении можно было менять глубину отверстий.

Стопором будет служить длинный стержень с резьбой, под который в основании конструкции сверлится отверстие. Затем в небольшом бруске дерева делаются два отверстия, одно из которых должно располагаться горизонтально, а другое – вертикально. В горизонтальное отверстие нужно будет вкрутить винт, часть которого должна выйти с другой стороны. В вертикальное отверстие просто вставляется резьбовая пробка.

Теперь брусок нужно установить между движимой установкой и основанием, в которое следует вставить длинный стержень. Пропустив стержень через резьбовую пробку, его нужно затянуть до конца.

Работы по изготовлению сверлильного станка закончены. Устройство готово к выполнению процесса сверления.

Сверлильный станок на базе асинхронного двигателя

Своими руками можно создать станок из электродвигателя от какого-либо агрегата, который отслужил свой срок. Такой мотор станет движителем для сверлильного мини-станка. Наилучшим вариантом считается двигатель от барабанных стиральных агрегатов.

Так как двигатель от стиральной машинки имеет большой вес, и его мощность выше, чем у электродрели, для него необходимо будет подготовить мощную стойку и основание.

Чтобы двигатель как можно меньше вибрировал, его располагают как можно ближе к стойке. При этом необходимо дополнительно установить шкивы с ременной передачей.

Для изготовления конструкции шкивы необходимо подготовить:

  • шестигранник;
  • два подшипника;
  • шестерню;
  • зажимное кольцо из прочной стали;
  • две трубки небольшой толщины, одна из которых должна быть с внутренней резьбой.

Чтобы выполнить подвижную часть передаточного устройства агрегата, на шестигранник нужно надеть шкив и присоединить металлическую трубку со стальным кольцом и подшипником. Эти элементы должны быть плотно соединены между собой, иначе под воздействием вибрации они очень быстро разрушатся.

Из трубки с надпилами и шестерни выполняется регулировочный комплекс устройства. Трубка должна быть такой длины, чтобы патрон по ней мог подняться на необходимую высоту. В нее же впрессовывается ось с шестигранником.

Описанную конструкцию своими руками изготовить достаточно сложно. Для более легкого исполнения ее рекомендуется собрать по аналогии со станком с электродрелью. Также стоит отметить, что добиться точного размера отверстий с помощью такого агрегата не получится.

Работы по созданию своими руками самодельного сверлильного станка требуют терпения и настойчивости. Но те домашние мастера, кому такой агрегат действительно необходим, полученным результатом будут довольны.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Сверлильный станок из пластиковых труб своими руками

Эта конструкция станка для тех, кто хочет быстро сделать небольшой сверлильный станок, при этом не имеет желания или умения работать с железом.

Сверлильный станок из пластиковых труб обладает рядом преимуществ, по сравнению со станком из железа:
  • Просто в изготовлении.
  • Легкий.
  • Легко повторяем без всяких чертежей.

Уступает он железному разве что в нагрузочной способности, хотя для сверления небольших деталей его прочности хватает с головой.
На фото детали, которые вам понадобятся. Почти все их можно купить в сантехническом и строительном магазинах.
Обратите внимание, что помимо пластиковых частей в конструкции есть и две деревянные. Это основание станины и подложка крепления самой дрели.
Детали лежат так как они будут спаяны.

Какой диаметр трубы использовать? – Решать вам. Все зависит от размеров вашей дрели. Я взял диаметр 25 мм.
Начнем сборку сверлильного станка.



Движимый узел, который на рукоятки опускания и поднимания. Средняя крестовина больше по диаметру, чтобы она спокойное ездила по трубе. Она не спаивается, а просто собирается. Далее спаиваем центральный узел на котором будет крепиться дрель. Крестовины взяты такого же диаметра, что и трубки на которых она будет ездить. Брать её большего диаметра нельзя – слишком большой люфт будет, а чтобы она ездила по трубе без проблем, трубу необходимо сточить наждачной бумагой.

Собираем всю конструкцию со основанием станка.





Пружины куплены. Похожие пружины можно попробовать найти в старом матрасе.

Узел дрели.



Станок готов. Основание деревянное, выпиленное предварительно и покрашено. В центре отверстие под свободный ход дрели.
Дрель закреплена пластиковыми хомутами. Также можно использовать дрель с пистолетной рукояткой, предварительно зажав курок.
При пайке станка будьте особо осторожны: используйте перчатки чтобы не обжечься.
Вот такой небольшой станок у меня получился, который хорошо подойдет для сверления радиоэлектронных плат, небольших металлических или пластмассовых изделий.

В общем применение в быту найдется обязательно.

Как сделать сверлильный станок своими руками?

Если речь идёт о слесарных работах, то без сверлильного станка вряд ли они в принципе могут быть осуществлены. Другое дело, что при использовании профессионального оборудования в бытовых условиях могут возникать некоторые трудности.

Строго говоря, весь спектр возможностей промышленных станков попросту не нужен домашнему мастеру. На этом сайте Вы сможете найти широкий ассортимент сверлильных станков. Если же по какой-то причине Вы не сможете приобрести означенное оборудование, его всегда можно сделать самостоятельно.

Рекомендации в отношении создания собственного станка



За основу лучше всего принять мощную дрель. Именно так и поступает подавляющее большинство домашних мастеров. А дальше уже начинается настоящее инженерное творчество.

Ниже укажем основные требования к самодельному сверлильному станку:

  • должен быть максимально устойчивым;
  • должен эффективно гасить вибрации;
  • должен обладать высокой точности постановки сверла на заготовку и т.д.

Многие в качестве базы для станка рекомендуют использовать толстую мебельную плиту из ДСП (до 2 см по ширине). Это даст возможность обеспечить устойчивость во время работы (во время старта в частности).

Негативные вибрации – это то, что и будет больше всего мешать во время работы.

Однако, если база выполнена тяжёлой, то вибраций будет минимальное количество. Но и его можно будет погасить. Для этого необходимо использовать толстые резиновые накладки.

Обеспечение точно позиционирования



Если станок не располагает точным позиционированием, зачем он вообще нужен? Однако, если речь идёт о самоделке, необходимо решение, которое не потребует навыков заводского производства.

Другими словами, проще всего адаптировать нечто, что позволит обеспечить предельно точное позиционирование. И такое решение, конечно, уже придумано – старый фотоувеличитель.

Наверняка у многих сегодня на балконах или в гаражах они валяются без дела. Между тем, металлическая направляющая даст возможность перемещать сверло и точно устанавливать его под сверление отверстия.

Теперь остаётся сделать лишь ручку для управления сверлом и можно запускать самодельный станок в работу. Преимуществом подобного решения, является то, что в патрон дрели можно также вставлять практически любое сверло (любого диаметра).

Смотрите также:

На видео демонстрируется простейший самодельный сверлильный станок:

Твитнуть

Как сделать самодельный сверлильный станок из дрели или рулевой рейки своими руками

0 мин. на прочтение

 Сегодня для работы с заготовками используются различные инструменты. В мастерской у человека, занимающегося работой с деревом, металлом, можно найти различные устройства, которые предназначены для сверления, выпиливания, выравнивания деталей.

 Но многие из таких приспособлений довольно дорогостоящие и покупать их для одно-, двухразового использования нерентабельно. В этом случае их можно собрать самостоятельно.

 Например, сделать сверлильный станок своими руками можно из обычной дрели. Это устройство, которое необходимо при сверлении деталей. Конструкция очень удобна и требует минимального участия человека в процессе.

 Все, что нужно — вовремя подставлять детали и регулировать их положение. Со всей основной работой станок справится сам. Это гораздо удобнее, чем работать вручную. Сама конструкция довольно простая, поэтому собрать её самостоятельно не составит труда.

Как сделать сверлильный станок из дрели своими руками

 Если вам нужно быстро собрать станок, не нужно покупать дорогостоящие материалы и инструменты. Сделать его можно из того, что есть в каждой мастерской. Вам понадобится:

  • основание;
  • механизм, который обеспечит вращение рабочего инструмента;
  • дрель;
  • вертикальная стойка.

 Стойку, к которой будет крепиться дрель, можно сделать из ДСП, а вот станина должна быть более тяжёлой и устойчивой, так как именно она защищает инструмент от сильных вибраций, которые могут сказаться на качестве работы.

 То, насколько точно и качественно вы сможете обрабатывать заготовки, зависит от корректного соединения основания и вертикальной стойки. При изготовлении колодки используйте металлические хомуты (нужны для прочной фиксации дрели).

 Если вы хотите избежать нежелательной вибрации, на месте соединения колодки и дрели установите прокладку из толстой резины. Следом необходимо установить такой механизм, который обеспечит движение дрели по вертикали. Есть много вариантов такого механизма, но в основном он состоит из рычага и пружины, которая крепится к стойке и к колодке с дрелью.

Как собрать сверлильный станок своими руками из рулевой рейки

  1. Осуществите монтаж станины в нужном положении.
  2. Расточите отверстия и пазы, которые будут использовать в качестве тисков.
  3. Установите основную рейку.
  4. Прикрепите к рейке рулевую и ручки.
  5. На верхней части рулевой устанавливается крепление для рабочего механизма.
  6. Монтаж и фиксация рабочего механизма.
  7. Тестирование системы.
  8. Преимущества рулевой рейки очевидны — она компактная, позволяет быстро поднимать и опускать закреплённый механизм, выдерживает большие нагрузки.

 Сделать самодельный сверлильный станок своими руками несложно. Для этого достаточно собрать все необходимые инструменты и следовать простой инструкции.

Самодельные сверлильные и сверлильные станки

Самодельные сверла и сверлильные станки Категория сверлильных станков
HomemadeTools.net содержит множество различных самодельных сверлильных и сверлильных станков, модификаций и принадлежностей для самых разнообразных сверлильных работ.

Хотите построить сверлильный станок? Наши списки самодельных сверлильных станков включают стандартные сверлильные станки, портативные сверлильные станки, специальные сверлильные станки для печатных плат, а также мини- и микро сверлильные станки. Если вы хотите модифицировать существующий сверлильный станок, обратите внимание на наши самодельные лампы, ручки, кривошипные рукоятки, ограничители глубины, фиксаторы, ручки, тиски, ограждения и даже передвижные основания сверлильного станка.У нас также есть много различных самодельных столов для сверлильных станков и надставок, которые вы можете построить дома.

Многие люди нуждаются в специальном кондукторе для следующего проекта. Наши инструменты, изготовленные на заводе, включают в себя различные виды приспособлений для сверления дюбелей, параллельного сверления, перфорационного сверления, сверления труб, сверления круглой заготовки, сверления карманных отверстий, установки дюбелей, сверления в кабине, сверления пуговиц, радиального сверления, сверления шариков, сверления хвостовика и растачивания. У нас также есть различные сборки приспособлений для заточки сверл.

Кроме того, вы найдете идеи для множества различных направляющих для сверл, направляющих для сверления для кольцевых пил и различных сверл, включая перфорационные сверла, коронки для зенковки и акриловые сверла.

Для специальных буровых работ ознакомьтесь с нашими конструкциями для буровых станков, буров для скважин, ручных сверл и различных типов сверл для печатных плат.

Вам нужно преобразовать аккумуляторную дрель в сетевую версию? Взгляните на перечисленные нами различные варианты переоборудования дрели из аккумулятора в шнур.Вы также можете создавать различные виды стеллажей, полок и устройств хранения для ваших сверл и сверл, используя идеи из нашей категории инструментов для сверления и сверлильных станков.

Вам нужно просверлить некруглое отверстие? Наши самодельные сверлильные инструменты включают в себя различные методы сверления ортогональных, квадратных, шестиугольных и сферических отверстий.

У нас также есть множество различных конструкций для токарных и токарных сверлильных устройств, включая ружейные сверла и приспособления для поперечного сверления. Кроме того, вы можете найти новые идеи для использования вашего Dremel или роторного инструмента для сверления самых разных проектов.

Независимо от того, что вы хотите сверлить, хотите ли вы построить свой собственный сверлильный станок или специальный сверлильный инструмент, вы найдете именно то, что вам нужно, прямо здесь, на HomemadeTools.net.

drillyourownwell.com

85 веб-страниц и 52 видео
полностью посвящены помощи вам в бурении собственной скважины

Вы можете пробурить собственную мелководную скважину с помощью шлангов из ПВХ и бытовых водопроводов. Это дешевый и эффективный способ выкопать собственный мелководный колодец.Бурение водяных скважин - это не только для профессионалов, владеющих огромными коммерческими буровыми установками. Самостоятельно копать колодец - это и интересно, и весело.

Описанные здесь методы бурения скважин на воду хорошо подходят для рытья / бурения грязи и глины, включая действительно твердую глину. Они не подойдут, если вам нужно просверлить скалу, но если место, в котором вы живете, плоское или относительно ровное, это определенно стоит попробовать. Многие люди думают, что им нужно выкопать или пробурить скважину в водоносном горизонте.Для полива и полива газонов нет необходимости достигать водоносного горизонта. Вам нужно только просверлить отверстие под стоячим уровнем воды. Очень вероятно, что вы сможете пробурить собственную скважину. С помощью этого метода бурения скважин было пробурено много успешных скважин. Это дешево. Можно ожидать, что «буровая» часть проекта будет стоить около 200 долларов.

ВЫ МОЖЕТЕ БУРИТЬ СОБСТВЕННУЮ СКВАЖИНУ

На этих страницах метод «бурение скважин на воду своими руками» именуется бурением скважин, но многие называют этот метод «промывкой» или «промывкой» скважины.Это несколько похоже на метод роторного долота, который большинство реальных бурильщиков водяных скважин используют для бурения скважин на воду.

В технике «сделай сам» вода закачивается по центру трубы из ПВХ сортамента 40, используемой как в качестве буровой штанги, так и бурового долота. На нижнем конце трубы из ПВХ делается «сверло» путем врезания зубьев в конец трубы из ПВХ. Труба вращается вперед и назад, когда труба из ПВХ медленно погружается в землю, в то время как стружка выносится на поверхность восходящим потоком воды в кольцевом пространстве вокруг трубы.Если вы хотите выкопать собственный колодец, попробуйте эту технику.

Установка колодца и насоса может сэкономить много денег, особенно если вы теперь платите местным коммунальным предприятиям за воду для орошения. Вы, наверное, заметили, что простой полив газона может обойтись дорого. Вы можете потратить меньше денег на полив газона. На самом деле, на полив газона можно практически не тратить деньги. Прекрасно подходит и для садоводов.

Если вы впервые посещаете этот сайт, вы, вероятно, захотите начать со страниц «Предпосылки» или «Основные этапы бурения скважин».Основная часть площадки предназначена для бурения скважин на воду с использованием всего двух шлангов для бурового раствора. Недорогой ПВХ используется для изготовления бурильных труб, бурового долота и экрана скважины. Этот метод бурения скважин на воду своими руками очень дешев, и с его помощью было установлено много успешных неглубоких скважин.

При бурении скважины вручную может быть очень полезно хотя бы ознакомиться с методами, используемыми настоящими бурильщиками скважин, например, с большими мощными грузовиками и огромными резервуарами для воды.То, что мы делаем, очень похоже, почти идентично. Мы не можем копать ямы такой ширины или глубины, но это один и тот же процесс. Местная компания по бурению скважин была достаточно любезна, чтобы разрешить мне видео их процесса. Проверьте это на сайте «Настоящее бурение скважин».

Есть несколько улучшений, которые вы можете внести в базовую технику бурения скважин своими руками. Чтобы сделать эту технику еще более эффективной, вы можете использовать методы, описанные на страницах «Сверление глубже с использованием БЕНТОНИТА» и «Сверление на 10 футов глубже». Кроме того, переход на сверло по металлу сделает ваше бурение более продуктивным.Это все методы, которые были присланы пользователями сайта и обнаружены при бурении скважин.

Гравийная набивка может увеличить добычу скважины, поэтому на них есть секция. Я не рекомендую вам включать гравийную набивку в свой первый колодец, но после того, как вы освоите эту технику, вы, вероятно, захотите проверить страницы о гравийных фильтрах.

Не покупайте помпу, не прочитав эту страницу: Какой насос? Вам нужен насос для неглубокой скважины, также известный как всасывающий насос.Насосы для бассейнов и другие типы перекачивающих насосов работать не будут.

В разделе «Видео» вы найдете видеоролики, демонстрирующие методы, используемые во всем мире. Некоторые из этих методов, например баптистский метод, требуют очень небольшого количества бурового раствора и используются веками.

Нам посчастливилось получить информацию от Боба Табора, настоящего бурильщика, который всю свою жизнь бурил скважины. Обязательно загляните на страницу - «Совет НАСТОЯЩЕГО бурильщика.”

Билл Гранад из Тампы, Флорида, разработал очень похожую технику бурения скважин на воду своими руками. Он добился огромного успеха. Билл помог своим соседям пробурить кучу скважин, его протоколы могут быть вам полезны. Посмотрите раздел «Другой домашний бурильщик».

Несколько пользователей этого сайта любезно прислали фотографии и информацию о пробуренных ими скважинах. Проверьте «Истории успеха» в меню. Например, интересна одна из наших недавних историй успеха, Стив из Южного Джерси.Стиву нужен был способ полить свою ферму рождественских елок, и он успешно пробурил собственный колодец. Очень впечатляющее усилие! Мы даже получили замечательное электронное письмо от Грега из Австралии о его успешном здоровье.

Для буровиков, заинтересованных в переходе на следующий уровень: обязательно загляните на страницу «Бурение с буровым насосом». Это абсолютно подходящий вариант, если вы можете купить или одолжить буровой насос (иногда его называют помпой для мусора). Это стоит больше, чем двухшланговый метод, но все же намного дешевле, чем наем бурильщика.

Есть раздел вопросов и ответов, где я разместил наиболее часто задаваемые вопросы. Надеюсь, это вам поможет. Также есть разделы «Источник поставки», «Руководства по бурению скважин», а также «Связи для бурения скважин».

Коммерчески пробуренные скважины на воду, как правило, очень дороги. Этот способ бурения скважин своими руками стоит очень дешево. Это почти наверняка сработает, если вы живете недалеко от побережья, и, вероятно, сработает, если вы живете на плоской внутренней территории. Это отличный способ сэкономить деньги на поливе лужайки и орошении сада.

Как я уже упоминал в видео, самое интересное, что я испытал при размещении этого веб-сайта, - это улучшения и улучшения, которые представили ВЫ, зрители и пользователи этого сайта. Я придумал несколько улучшений для Brady Well Kit на раннем этапе, и мне удалось пробурить функциональную скважину после нескольких попыток, поэтому я разместил этот сайт. А потом - пользователя начали писать мне и показывать то, что они открыли! На данный момент я могу с уверенностью сказать, что большинство представленных здесь техник не мои.Они являются вашими! Надеюсь, они тебе помогут. Я надеюсь, что если вы обнаружите улучшение или улучшение, вы отправите его мне, чтобы я мог опубликовать его для использования другими.

Ниже представлено видео, представленное одним из пользователей этого сайта. Пожалуйста, взгляните на скважину, сделанную своими руками, пробуренную Трэвисом из Мобила, Алабама. Трэвис использовал лунный экран длиной 1,25 дюйма длиной 10 футов. Поздравляю, Трэвис!

Ссылки в меню подробно описывают шаги. Вы можете выбрать темы для обзора, нажимая на пункты меню или, если вы хотите быть уверенным и переходить на каждую страницу, просто нажимайте ссылку «Далее:» внизу каждой страницы.

Далее: Фон

Самодельная отжимная машина | Дом в лесу

Вы когда-нибудь пробовали создавать спин-арт? Нам нравится, что мы купили в нашем магазине машину для рисования спин-арта, однако я часто получаю электронные письма с вопросом, есть ли у нас альтернатива покупке машины для рисования спин-арта. Итак, мы придумали 2 простых способа сделать самодельную вращающуюся машину из вещей, которые есть у вас дома.

Мы подобрали Ленивую Сьюзен несколько лет назад в комиссионном магазине, и она сидела в подвале и собирала пыль.Мы стряхнули с него пыль и превратили его в простую машину Spin Art.

Материалы:

  • Ленивая Сьюзан, которая легко крутится
  • Контейнер ~ мы использовали одноразовый прозрачный контейнер, чтобы дети могли видеть свои работы. Крышка не нужна.
  • Выдавить бутылки с разбавленной краской ~ мы использовали темперную краску
  • Малярная лента
  • Бумага ~ вырезана по размеру вашего контейнера

Просто приклейте контейнер к центру Lazy Susan.Выдавите немного разбавленной краски в центр емкости и покрутите Lazy Susan.

Советы:

  • У вас должна быть возможность быстро вращать Lazy Susan, чтобы краска разлетелась до краев. Моим детям 7,8 и 10 лет, и они хорошо себя чувствуют, но детям младшего возраста потребуется помощь, чтобы прядить его.
  • Мы также обнаружили, что лучше всего это работало с двумя людьми. Один человек вращал, а другой добавлял краску во время вращения. Так легко, и детям понравились результаты.
  • Когда мы все закончили, мы просто удалили контейнер и ленту и отправили ее обратно в подвал, чтобы собрать еще немного пыли 🙂 Мне нравится, что нам не пришлось навсегда переделывать Ленивую Сьюзен, чтобы создать наше искусство.

# 2 ~ Электродрель Spin Art

Вот это было УДИВИТЕЛЬНО! Когда мы тестировали идею Ленивой Сьюзен, мой сын спросил, может ли он попробовать использовать электродрель. Мне это нравится, хотя я не совсем понимал, о чем он думал. В гараж Калеб и Чак вернулись с этой удивительной штуковиной.Это версия вращающейся машины для моего сына, с небольшой настройкой от моего мужа 🙂 Мой 10-летний мальчик влюблен в электроинструменты, так что это было прямо на его пути!

Будьте осторожны при использовании электроинструментов с детьми! Мои дети достаточно взрослые, чтобы уметь пользоваться дрелью, но они опасны, и с ними нужно обращаться осторожно! РОДИТЕЛЬСКИЙ надзор необходим для этой деятельности! Напомнив о мерах предосторожности, мы приступили к работе.

Необходимые материалы:

  • Электродрель
  • Емкость прозрачная с крышкой
  • Картонный круг, вырезанный по размеру контейнера ~ только для стабилизации бумаги
  • Бумага ~ вырезана по размеру контейнера
  • Малярная лента ~ для удержания бумаги на картоне при отжиме
  • Болт с длинной резьбой, 2 шайбы и гайка

Когда мой муженек и Калеб вернулись из гаража, вот что они привезли мне. Удивительный! Калеб так гордился своим изобретением.

Чтобы настроить свой собственный станок Drill Spin Art, просто просверлите в дне контейнера отверстие, достаточно большое, чтобы через него можно было вставить болт. Наденьте одну из шайб на болт, а затем проденьте болт в контейнер так, чтобы обработанный конец вышел из дна контейнера. Добавьте еще одну шайбу и затяните гайкой. Как только вы все это соберете, просто вставьте конец болта в сверло и затяните, как обычное сверло.

Я также использовал нашу самодельную машину для рисования спин-арта с группой детей младшего возраста, и она отлично сработала.Только не забудьте напомнить им о правилах безопасности при работе с инструментами.

Советы:

  • Внутри контейнера я использовал кусок картона, обрезанный по размеру бумаги, чтобы стабилизировать дно. Вы, вероятно, можете пропустить этот шаг, это может зависеть только от типа болта, который вы используете.
  • Накройте крышкой после того, как добавили краску. Он имеет тенденцию немного брызгать, но это часть удовольствия.

Мне нравится, как красиво смотрятся цвета, когда они вращаются вместе.Это похоже на искусство вращения, которое мы создали на машине, купленной в магазине.

Мне нравится, как цвета разливаются по стенкам контейнера. Каждое произведение искусства получается разным. Это был взрыв, и мы скоро этим займемся!

……………………………………………………………

Добро пожаловать обратно в Paint and Play! Веселая новая серия, которую я делаю с Crystal из Growing A Jeweled Rose. В центре внимания этой серии - процесс, развлечение и увлечение детей творчеством! На этой неделе мы предложили друг другу внести свой вклад в создание Spin Art.Выращивание розы с драгоценными камнями вместе со своими девочками занялось творчеством, и мы направились к сараю с инструментами, чтобы создать простую машину.

Обязательно зайдите в «Выращивание розы с драгоценными камнями» и оцените все удивительное удовольствие, которое они получали, создавая искусство вращения с помощью движения.

Не пропустите ни одной из наших серий Paint and Play:

Супер креативная картина с воздушными шарами

5 способов рисования воздушных шаров

……………………………………………………………

Если вы, как и мы, любите процессное искусство, то посмотрите мою доску Pinterest для рисования без кистей.Он полон забавных идей. Я хотел бы услышать, как вы использовали воздушные шары для создания или игры со своими детьми.

Drill - Глубокое производство горных пород

DeepRock Гидравлическая дрель для «Сделай сам»

Запас бесплатной воды на весь срок службы

Зачем бурить скважину на воду?

Большая часть пресных грунтовых вод в мире находится в верхних слоях 200 футов и средняя глубина всех уровней грунтовых вод в U.С. меньше 100 ноги! Вы можете пробурить собственную скважину и иметь доступ ко всей воде, которую вы когда-либо нужно.

Многие горожане сейчас бурят водозаборные скважины в домах как отличную альтернативу. к химической дегустации городской воды. Качество колодезной воды просто не имеет себе равных. В условиях стремительного роста расхода воды в городе бурение скважин представляет собой экономичную альтернативу. В большинстве районов вам больше не нужно время от времени беспокоиться о городских ограничениях на водоснабжение. засухи - когда вам больше всего нужна вода.Имея собственный колодец, вы уверены в обильный запас воды для использования в доме или саду.

Во многих районах страны домашний колодец для воды нередко стоит 8000 долларов. или выше, если бурило коммерческое бурильщик. Благодаря Hydra-Drill есть простой и экономичный способ пробурить скважину на воду. Большинство наших клиентов имели нет опыта бурения скважин перед покупкой Hydra-Drill.Кроме того, Hydra-Drill является компактным и портативным, и может использоваться в больших коммерческих помещениях. буровым установкам будет трудно добраться до них, не нанеся вреда вашему ландшафту.

Гидравлическая дрель окупается!

Даже при нынешних стремительно растущих ценах на электроэнергию вы можете прокачать примерно 1000 галлонов из вашего колодца всего за 10 центов.Кроме того, Hydra-Drill может выкопать несколько колодцев и сэкономить деньги для вас, вашей семьи и соседей. Это не Вам придется долго платить за Hydra-Drill деньгами, которые вы можете сэкономить на счетах за воду.

Когда вы покупаете напрямую у Deeprock, вы получаете все личное внимание, обслуживание и совет, который вам нужен - абсолютно бесплатно. Прямая покупка экономит 30% и более чем вы бы заплатили, если бы мы продавали Hydra-Drill через магазины или дилеров.Когда вы заказываете Hydra-Drill, вы можете быть уверены, что имеете дело с людьми, которые верят в ведение бизнеса со всеми, как с соседями по их родному городу.

С 1962 года мы помогаем людям из всех 50 штатов и всего мира получить вода, в которой они нуждались, по минимально возможной цене. В DeepRock мы всегда готовы чтобы помочь вам с вашими вопросами и потребностями в бурении.

Не стесняйтесь писать, по электронной почте или Позвоните нам по бесплатному телефону, чтобы задать вопросы! 1-855-457-4469

90% рост электронных продаж инструментов и товаров для дома

Среди других лидеров продаж - ручные и электрические сверлильные станки, лестницы, смесители для кухонь и ванных комнат, ламповые светильники и изоляционные ленты

Нью-Дели: Индийцы, кажется, самостоятельно выполнять мелкий ремонт дома, поскольку они ограничивают проникновение посторонних в свои внутренние помещения, поскольку платформа электронной коммерции видит быстрый рост продаж продуктов Do it Yourself (DIY) и инструментов для ремонта, таких как ручной набор инструментов, сверлильные станки, смесители для ванной и кухни , и швейные машины.

По сравнению со временами до COVID, продажи этих продуктов выросли на 90 процентов за последние два месяца. По словам Snapdeal, покупатели пытаются быть самостоятельными, выполняя ремонт сантехники и электричества, а также мелкие домашние дела.

Самыми продаваемыми товарами DIY на онлайн-рынке являются бытовые ручные ящики для инструментов, включающие в себя отвертки, плоскогубцы, тиски, молоток, торцевой ключ, трещотку, раму ножовки, рулетку, тестер электрического напряжения, изоленту и тому подобное.Ящики для инструментов предназначены для удовлетворения большинства потребностей в ремонте в домашних условиях.

Ручные и электрические сверлильные станки, лестницы, смесители для кухонь и ванных комнат, ламповые светильники и изоляционные ленты также входят в число других лидеров продаж.

Продажи электрических утюгов и гладильных досок за последние два месяца выросли в пять раз по сравнению с предыдущими уровнями. Пользователи также выбирают кисти, валики и аэрозольные баллончики для различных малярных работ дома. Также растет спрос на средства борьбы с вредителями, инсектициды и краскопульты.

Резко увеличились продажи швейных машин и швейных наборов для домашнего пошива и переделки. Бестселлером в этой категории являются ручные швейные машины, похожие на степлер, которые позволяют пользователям легко выполнять простые строчки. Также популярны комплекты для шитья и кройки с рулеткой, ниткой, иглой, триммером и нитевдевателем.

Пистолеты для горячего клея, которые обычно используются для поделок своими руками, стали хитом. Другой популярный вариант - наборы садовых инструментов, включающие мастерки (хурпи), машинки для стрижки и вилки для прополки.

Необычный продукт, набирают популярность наборы для 3D-литья рук и ног, сделанные своими руками.

«Рост продаж товаров для дома и инструментов для ремонта свидетельствует о том, что люди принимают все меры предосторожности в повседневной жизни. Они предпочитают безопасность удобству привлечения внешней помощи и выбирают более самостоятельный образ жизни », - сказал IANSlife представитель Snapdeal.

Продажи товаров для дома увеличились как в метро, ​​так и в городах второго уровня. В то время как в Дели-NCR, Бангалоре и Мумбаи были зарегистрированы самые высокие продажи в метро, ​​большинство заказов из других городов приходилось на Чандигарх, Нагпур, Лакхнау, Майсур и Коимбатур.

Большинство товаров для дома продаются по цене менее 800 рупий, добавил представитель компании.

Подставка для сверлильных станков DIY с местом для хранения | PDF Планы

Как собрать подставку для сверлильного станка своими руками

  1. Построить корпус шкафа
  2. Построить ящики
  3. Установите ящики
  4. Прикрепите фальш-фасады ящиков
  5. Присоедините тяги и колеса ящика
  6. Сделайте верх для стенда
  7. Завершить шкаф и прикрепить верх

1.Постройте корпус шкафа для сверлильного пресса своими руками

Вся стойка сверлильного станка сделана из одного листа фанеры толщиной ¾ дюйма, чуть более половины листа фанеры толщиной and дюйма и небольшой кромки из массива дерева сверху. Я начал ломать фанеру для основы по своему списку вырезов.

Я просверлил карманные отверстия по краям нижней панели с помощью приспособления для карманных отверстий, чтобы соединить их с боковыми сторонами. Затем я положил стороны на стол и плотно прижал их ко дну параллельными зажимами JET.Я скрепил детали вместе винтами с карманом 1 ¼ ”для надежного соединения.

Затем я вернулся к настольной пиле, чтобы разрезать верхние планки для шкафа. Я использовал большую половину целого листа фанеры, которую я сломал ранее, чтобы получить эти шипы.

Отрезав маленькие планки до нужного размера, я просверлил отверстия для карманов на каждом конце, а затем отнес их обратно в шкаф для установки. Планки устанавливаются заподлицо с передней и задней частью шкафа и заподлицо с верхом.Я снова использовал зажимы, чтобы все крепко удерживать, и поставил шипы на место, и закрепил их с помощью карманных винтов.

Затем я отрезаю фанеру толщиной ¼ дюйма до размера, подходящего для шкафа. Я проверил корпус на квадрат, и, слегка подтолкнув его, мои диагонали оказались того же размера. Задняя часть крепится к стойке сверлильного станка винтами ⅝ ”, и это фиксирует все в квадратную форму и предотвращает раскачивание шкафа.

2. Постройте ящики подставки для сверлильного станка своими руками

Я вырезал части по ширине для большого базового ящика и четырех ящиков поменьше над ним.Верхний ящик немного меньше других, чтобы учесть переднюю планку, хотя фальш-передняя часть такого же размера, как и другие.

Каждая полоса, которую я разрезаю на настольной пиле, дает мне одну сторону, а также переднюю или заднюю часть. Я установил стопорный блок на стойку для торцовочной пилы и отрезал все стороны до нужной длины.

Затем я измерил проем шкафа сверлильного станка, чтобы определить размер фасадов. Я сделал полное видео о том, как сделать удобные ящики, в котором вы можете найти дополнительную информацию.Я подробно расскажу о всех соображениях по размеру и о том, как обращаться с фанерой меньшего размера при резке фасадов ящиков.

Обрезав все детали по размеру, я просверлил отверстия на концах переда и спинки, чтобы закрепить их по бокам. Сборка ящиков довольно проста. Я использовал две стороны, переднюю и заднюю, с отверстиями для карманов, направленными наружу, и закрепил их винтами диаметром 1 1 ”.

После этого я перебрал все пять ящиков и отрезал дно до нужного размера из ¼-дюймовой фанеры.Я отрезал днища до точного размера, приклеил и прибил их гвоздями, удерживая их от края примерно на ½ дюйма.

Вот почему я забил гвозди с края. Я добавил фаску на нижней стороне каждого ящика по бокам с помощью беспроводного маршрутизатора. Я измерил его по толщине нижней панели, и он эффективно скрывает фанерное дно ящика, если смотреть сверху.

Вот как это выглядит до роутинга и после.

3. Установите выдвижные ящики подставки для сверлильного станка для самостоятельного изготовления

Несколько вещей, которые я нашел полезными при установке направляющих ящиков, - это использование равномерного расстояния везде, где это возможно. Для этого дизайна я решил, что могу использовать фанерную прокладку только одного размера на всем протяжении.

Прокладка устанавливается поверх только что установленной салазки и с помощью пружинного зажима, удерживающего ее на месте, работает как чемпион. Я установил все пять наборов слайдов, продвигаясь вверх с одной стороны, затем по другой, пока все они не встали на свои места.

Чтобы установить нижний ящик на стойку сверлильного станка, я использовал лист фанеры толщиной ¼ дюйма, чтобы подпереть его снизу. Затем я вытащил ящик и выдвижные части и прикрепил слайды винтами в двух местах с каждой стороны, прежде чем вытащить ящик и прикрепить заднюю часть слайдов к ящику.

Для всех следующих ящиков я использовал распорки наверху ящика под ним, чтобы расположить ящики для установки.

4.Изготовление и прикрепление фальшивых фасадов ящиков

Фальш-фасады ящиков вырезаны из цельного куска фанеры. Я обрезал переднюю часть каждого ящика по размеру, причем четыре верхних ящика были одинаковой высоты. Пропила шириной ⅛ дюйма такая же, как и прорезь между выдвижными ящиками, поэтому текстура спереди будет выглядеть как одна плавная деталь.

Перед тем, как прикрепить фасады ящиков, я заклеил фасады шкафов и ящиков полиуретаном на водной основе. Я оставил ящики незавершенными, потому что это ящики в магазине.

Для крепления накладных фасадов я просверлил монтажные отверстия в передней части каждого ящика.

Затем, начиная с нижней части, я использовал распорку ⅛ ”и уложил переднюю часть ящика поверх нее. Я зажал его на месте и закрепил переднюю часть ящика винтами с полукруглой головкой изнутри.

Я проделал те же шаги, поднимаясь на стойку для сверлильного станка DIY. Я бы просто сложил распорку ⅛ дюйма на ящик под ней, совместил стороны со стенками шкафа, зажал на месте и закрепил.

5. Присоедините тяги и ролики к стойке самодельного сверлильного пресса

Вы можете установить фурнитуру ящика разными способами. Мне нравится использовать приспособление для оборудования шкафа, которое я могу прикрепить к передней части ящика и просверлить два отверстия для оборудования, которое я использую.

Начиная с верхнего ящика, я просверлил отверстия, а затем прикрутил ручки к месту с помощью прилагаемого оборудования. После этого я быстро спустился вниз, и база была почти готова.

Чтобы закончить основание, я вынул ящики и перевернул шкаф сверлильного станка на пол. Я использовал 3-дюймовые ролики с двойным замком и прикрепил их по углам. Монтажные отверстия, которые расположены по бокам шкафа, покрываются винтами диаметром 1 ¼ дюйма, а внутренние - винтами дюйма.

6. Сделайте верхнюю часть стойки для сверлильного станка своими руками

Последняя часть подставки для сверлильного станка своими руками - это верх. Я вырезал кусок фанеры толщиной 3/4 дюйма до нужной ширины, но оставил его длиной около 2 дюймов.Затем я просверлил карманы с каждой стороны, чтобы прикрепить обшивку.

Кромка столешницы - березовая древесина, которую я разрезал на кусочки шириной 1–½ на уложенной кромке. Я приклеил и прикрутил полоски к каждой стороне верха, плотно прижав кромку и верх к верстаку. И я также убедился, что винты были в пределах моей окончательной длины.

Причина, по которой я оставил обрезок и верхнюю часть длинными, заключалась в том, чтобы я мог обрезать их по размеру на настольной пиле, и все было бы на одном уровне без суеты.Это всего лишь на одно измерение меньше, о котором нужно беспокоиться, когда вы пытаетесь окантовать фанерный столешницу.

Отрезав верх до нужной длины, я просверлил несколько отверстий с карманами на каждом открытом конце для верха. Вы также можете использовать печенье или дюбели для выравнивания, мне просто нравится скорость прорезания карманов, так как вам не нужно ждать, пока клей высохнет. Концы крепятся так же, как и боковые, с помощью клея и шурупов с каждого конца.

7. Обработайте и прикрепите верх к шкафу сверлильного пресса

Я добавил закругление по краям верха, а затем заделал его полиуретаном перед установкой.Затем я вырезал пару монтажных полос, чтобы прикрепить их к нижней стороне, и у меня появилась возможность протестировать мой новый 12-дюймовый сверлильный станок от JET.

В этом сверлильном станке мне очень нравятся две вещи: дополнительная производительность по сравнению с моим старым, а также цифровое считывание и регулируемая скорость. Вместо того, чтобы баловаться ремнями, вы можете просто повернуть рычаг и на ходу отрегулировать скорость.

Я прикрепил полоски к верху, затем прикрутил верх снизу через планки, установленные на корпусе.

В верхнем ящике можно разместить насадки для закручивания и закручивания. А второй ящик будет моим форстнером и другими специальными предметами. Оставляю еще 3 ящика для зажимов, зажимов, тисков и всего остального, что я могу придумать.

Если вам нужны планы в формате PDF о том, как построить шкаф для сверлильного станка, просто перейдите на страницу «Планы стендов для сверлильного станка своими руками». А если вам нужно больше интересных проектов для магазинов, перейдите на мою страницу «Проекты магазинов».

Лучшие сверла, которые можно купить для домашних проектов

  • Аккумуляторная дрель - один из самых универсальных инструментов, которые вы можете держать дома.Он предназначен для сверления отверстий, заворачивания шурупов и перемешивания раствора, среди других задач. Поэтому при поиске лучшей дрели мы рекомендуем использовать самую универсальную дрель - аккумуляторную перфораторную дрель Makita 18V на 1/2 дюйма.

Если вам нужно проделать отверстие в стене или доске, у вас есть несколько вариантов. Вы можете выбрать метод грубой силы. Возьмите молоток и гвоздь и начните колотить. Конечно, с помощью этого метода вы не можете реально контролировать глубину отверстия или количество ударов молотком по большому пальцу.

Вместо этого мы предлагаем выбрать подходящий инструмент для работы. Удивительно, как много работ выполняется быстрее, если у вас под рукой правильный инструмент. В этом случае правильный инструмент - электродрель. Вы будете впечатлены тем, насколько точно вы можете проделывать отверстия разных размеров для развешивания картин или ремонта мебели, при этом ваши пальцы относительно безболезненны.

Сверла могут выполнять несколько других замечательных функций, включая перемешивание раствора или быстрое закручивание и втягивание шурупов, независимо от того, какой размер или тип головки содержит шуруп.Если вы собираетесь выполнять работы своими руками, вам просто необходимо иметь электродрель.

Типы сверл

Вы найдете несколько различных типов сверл, доступных для покупки. Основное различие между дрелями - это проводные и беспроводные конструкции.

  • Аккумуляторные: Аккумуляторные дрели - безусловно, самый популярный тип сверл для домашнего использования. Они работают от перезаряжаемой батареи, которая помещается в нижней части рукоятки дрели, что позволяет инструменту оставаться в руке хорошо сбалансированным.Емкость аккумулятора измеряется в вольтах, что также соответствует мощности сверла устройства. Аккумуляторные дрели позволяют работать где угодно, не беспокоясь о розетке, что, по мнению Tools in Action, является обязательной функцией.
  • Сетевой: Если у вас есть дрель, переданная по наследству от отца или дедушки, скорее всего, это была дрель со шнуром, которая работала только при подключении к электрической розетке. Сетевые дрели оставались популярными на заре аккумуляторных дрелей, потому что беспроводные модели не обладали мощностью, сопоставимой с сетевой дрелью.Однако этот пробел значительно сократился с появлением новых аккумуляторных дрелей. С сетевой дрелью вам не нужно беспокоиться о разряде батареи, что в наши дни является ее основным преимуществом перед беспроводной дрелью. По данным eBay, специальные дрели, такие как перфораторы или ударные дрели, подойдут к категории сетевых.

Lowe's говорит, что вам также необходимо учитывать размер сверлильного патрона в сверле. Каждое сверло может принимать определенный максимальный диаметр хвостовика сверла.Хвостовик - это часть сверла напротив канавок сверла. Доступны сверла, которые подходят для хвостовиков долот диаметром до 1/4, 3/8 или 1/2 дюйма.

Чаще всего используются размеры 3/8 и 1/2 дюйма. По словам Consumer Reports, размер 1/4 дюйма, вероятно, не обеспечит вам необходимой мощности, поэтому старайтесь избегать сверла этого размера, кроме как для легких работ.

На что обращать внимание на дрель

Выбирая дрель, вы должны понимать все различные функции, предлагаемые этими инструментами, помимо беспроводной и проводной.По данным Apartment Therapy, хотя сверла имеют схожий дизайн и внешний вид, они определенно не одинаковы.

  • Ампер: Основным методом измерения мощности сверления для сетевых дрелей является ток. Для большинства домашних пользователей будет достаточно сетевой дрели с номиналом 6 или 8 ампер.
  • Батарея: В большинстве дрелей используется литий-ионная аккумуляторная батарея. Этих батарей хватит на сотни использований, и они обеспечивают достаточную мощность для работы дрели в течение нескольких часов непрерывного использования.В старых аккумуляторных дрелях может использоваться никель-кадмиевый аккумулятор.
  • Патрон: Аккумуляторная дрель обычно использует вращающуюся рукоятку, которая позволяет затягивать и ослаблять участок сверла, удерживающий биты (называемый патроном). Ослабьте зажимной патрон, чтобы немного вынуть его, и снова затяните его, чтобы закрепить сверло перед использованием. Некоторым более старым сверлам со шнуром требуется «ключ» для ослабления и затягивания патрона.
  • Подсветка: В некоторых свёрлах есть светодиодная подсветка рядом с патроном.По данным DIY Network, это отличная функция, позволяющая видеть, во что вы сверляете, работая в темноте.
  • Переключатель реверса: Переключатель сеялки будет переключать прямое и обратное вращение сверлильной головки.
  • Скорость: Большинство дрелей предлагают различные настройки скорости, которые измеряют количество оборотов в минуту, или число оборотов в минуту, которое может выполнять сверлильная головка. Более высокая скорость подходит для сверления отверстий, а более низкая скорость лучше подходит для заворачивания винтов.Вы часто будете контролировать скорость с помощью тумблера.
  • Спусковой крючок: Вы нажмете спусковой крючок на дрели, чтобы начать вращение сверлильной головки. Отпустите спусковой крючок, чтобы остановить вращение.
  • Вольт: Основным методом измерения мощности сверления аккумуляторной дрели является вольт. Сверло с более высоким номинальным напряжением обеспечит большую способность проникать в твердые материалы или быстро заворачивать винты. Большинство аккумуляторных дрелей для домашнего использования подходят для диапазона напряжений от 12 до 18 вольт, но вы можете приобрести дрели на 20-24 вольт, чтобы получить больше мощности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
