Собрать самодельный сверлильный станок из дрели в домашних условиях своими руками очень просто. В быту всегда выгодно иметь подходящие приспособления для всевозможных слесарных работ.

Немало полезных запчастей может оставаться после выхода из строя старой техники. При желании из комплектующих этих приборов в домашних условиях можно собрать своими руками различные полезные мини устройства. Например, самодельный сверлильный станок дает возможность проделывать точные технологические отверстия в различных видах материалов.

Для чего используется?

Одной из наиболее простых и доступных слесарных операций является сверловка технологических отверстий для присадки комплектующих различных конструкций.

Покупать стационарные станки не всегда выгодно, если нечасто возникает необходимость направлять вращающееся сверло строго перпендикулярно по отношению к обрабатываемым материалам, чтобы добиться возможности проделывать отверстия с максимальной точностью.

Многим умельцам легко дается изготовление присадочных станков своими руками в бытовых условиях. Для изготовления корпуса, передвижных элементов, а также приспособлений для фиксации дрели используются самые простые чертежи.

Технология изготовления

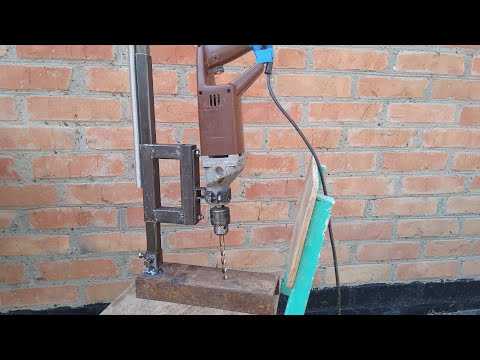

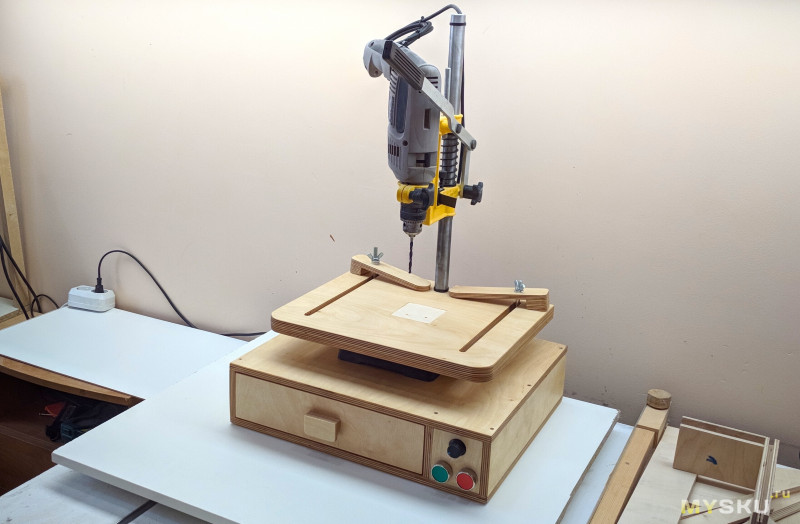

Удобнее всего будет собрать в гараже настольный сверлильный станок из дрели. Для стойки можно использовать обыкновенные доски или ДСП, поскольку электродрели весят совсем немного. Прочность материалов, из которых сделаны комплектующие, определяется нагрузкой на станок.

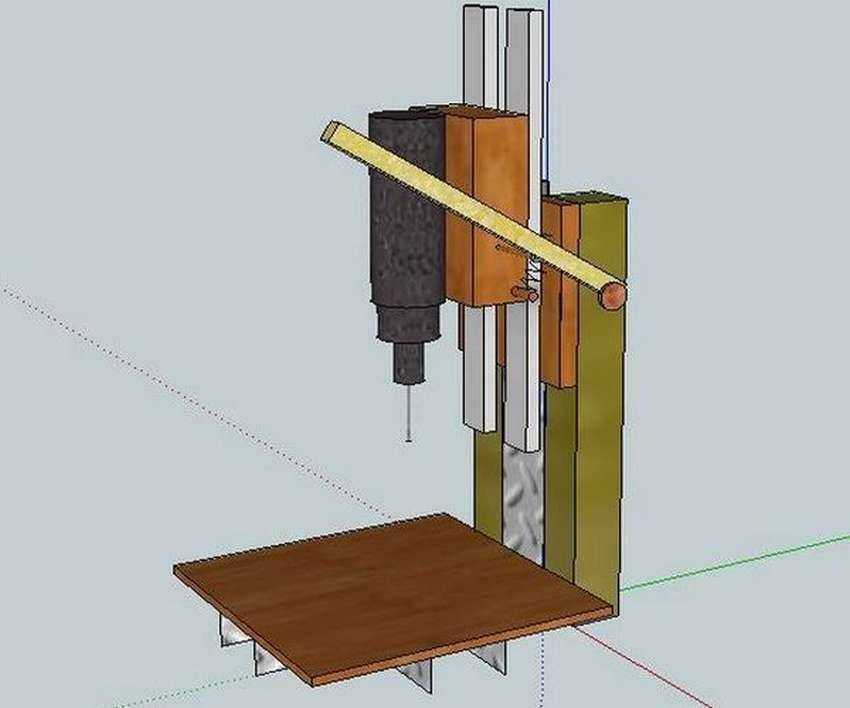

Чертежи подобных приспособлений можно изготовить самостоятельно или найти в Интернете. Следует учитывать, что между держателем и основанием обязательно должен быть выдержан прямой угол.

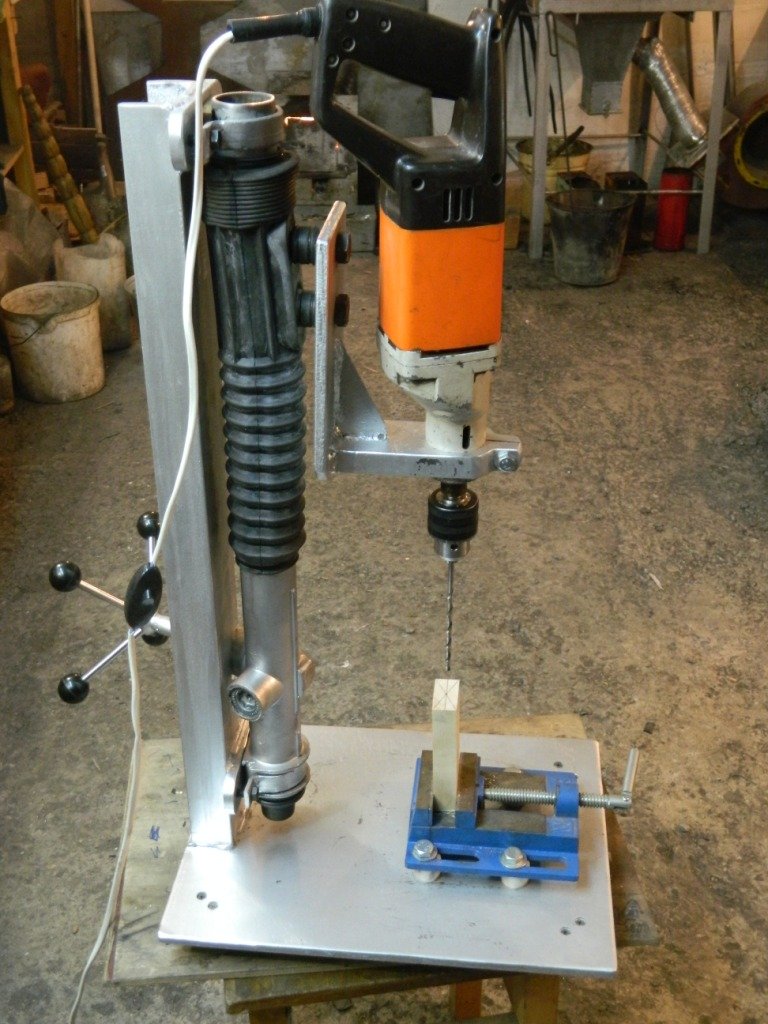

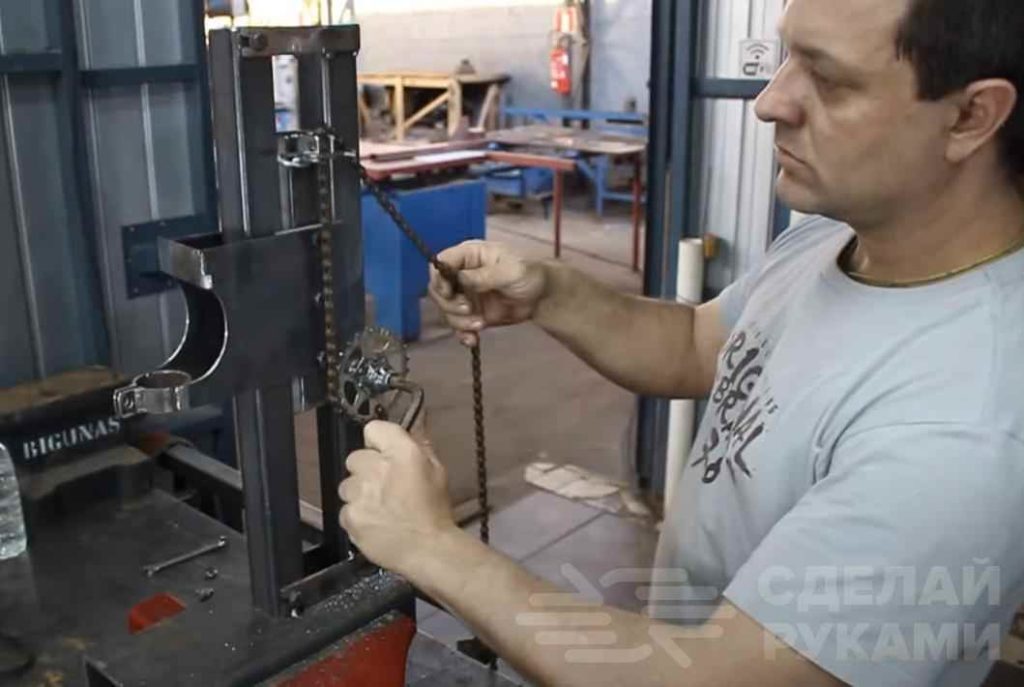

Чтобы самодельный мини присадочный станок свободно двигался в устойчивом вертикальном положении, необходимо подготовить направляющие. Для этого могут использоваться металлические профили подходящей формы. Нужно следить за тем, чтобы не возникало перекосов или люфта. Не должно быть никаких препятствий передвижению площадки с инструментом, зафиксированным на ней.

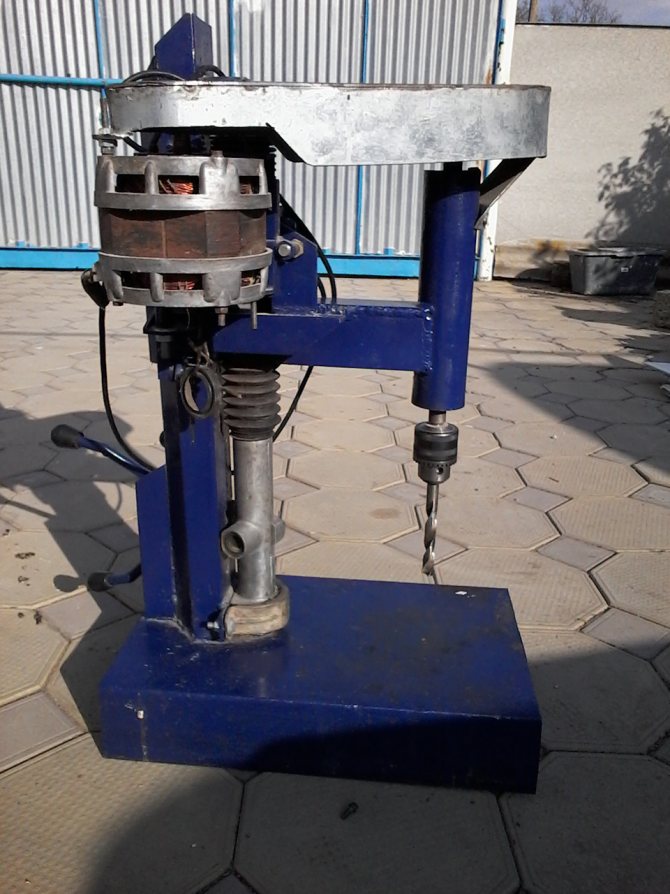

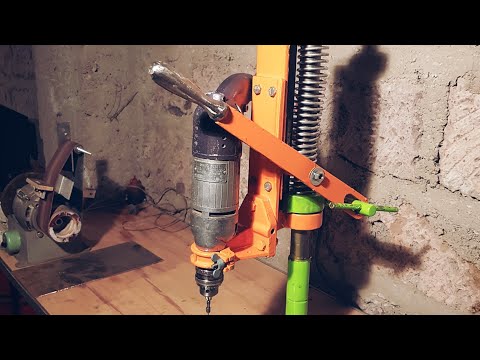

После того как завершено изготовление каркаса, можно начинать крепить направляющие профиля. Чертежи некоторых станков, на которые крепятся электродрели, включают механизмы автоматического подъема инструмента. Для этого большей частью используются пружины, работающие на сдавливание.

Некоторые чертежи предусматривают установку на самодельный присадочный станок специальной резиновой прокладки, используемой для снижения степени вибрации между самой дрелью и деревянной колодкой, к которой она крепится.

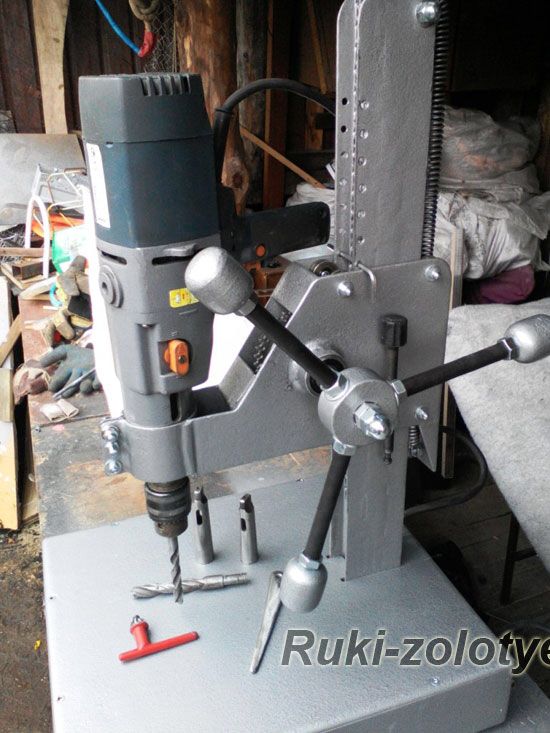

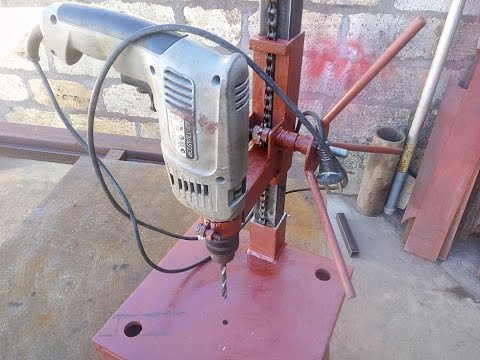

Для большего удобства управления станок можно оборудовать специальным рычагом, обеспечивающим перпендикулярное перемещение дрели относительно рабочей поверхности. В качестве станины большинство мастеров рекомендуют использовать мебельные плиты, склеенные вдвое для обеспечения подходящей толщины.

Заключение

В домашних мастерских довольно часто встречаются самодельные корпуса станков, на которые крепится электродрель. Подобные приспособления очень просто изготовить в бытовых условиях, имея под рукой набор простейших инструментов. Для сборки самодельных станков понадобится всего-навсего несколько основных компонентов:

  • станина для основания;
  • рычаг или вращающееся устройство для приведения в движение электродрели;
  • механизм подачи;
  • перпендикулярная стойка.

После рассмотрения нескольких чертежей каждый умелец сможет узнать, как сделать сверлильный станок и самостоятельно разработать схему агрегата, подходящую для выполнения необходимых слесарных операций.

Полное описание процесса изготовления станка своими руками можно посмотреть по ссылке http://stanokgid.ru/universalnyj/sverlilnyj-stanok-iz-dreli-svoimi-rukami.html

  • Поделиться Facebook
  • Рассказать ВКонтакте
  • Твитнуть

Самодельный сверлильный станок из ручной дрели » Полезные самоделки ✔тысячи самоделок для всей семьи



Изготавливаем самодельный сверлильный станок из ручной дрели.


Те, кому приходилось работать с мелкими деталями, знают, как трудно сверлить в них отверстия, оси которых были бы строго перпендикулярны плоскости. Малейший перекос приводит к браку, а зачастую и к поломке сверла. Да и сами отверстия получаются далеко не цилиндрической формы.


Чтобы избежать этих неприятностей, я изготовил на базе ручной дрели сверлильный станок. Его конструкция очень проста.

Прежде всего о материалах. Их понадобится немного: обрезок древесностружечной плиты толщиной 20-25 мм, небольшой лист фанеры толщиной 10 мм, уголок из дюралюминия размером 30X30 мм, отрезок металлической трубки ?20-25 мм со стенкой 1,5-2 мм, а также эпоксидный клей ЭДП-2 и эпоксидная шпаклевка.

Начинать работу целесообразно с подготовки дюралюминиевых уголков ползуна. Сделайте в них отверстия под крепежные болты М4, после чего, скрепив оба уголка струбциной, можно приступить к изготовлению отверстий для направляющих. Так как в домашних условиях пользоваться сверлом ?25-30 мм практически невозможно, то я рекомендую сначала использовать 10- или 12-миллиметровое, а затем расточить полученные отверстия круглым напильником.





Рис. 1. Сверлильный станок:

 1 – основание, 2 – гайка дрели, 3 – направляющие трубки, 4 – ползун, 5 – ручная дрель, 6 – гнезда для фиксации ручной дрели, 7 – металлические прижимы.





Рис. 2. Схема крепления направляющих трубок (А – первой, Б – второй):

1 – направляющая трубка, 2 – эпоксидный клей, 3 – основание.


Следующая операция – установка направляющих трубок. Они должны быть строго вертикальны: несоблюдение этого требования может свести на нет затраченные усилия, поэтому рекомендую придерживаться следующей очередности работ. Сначала в основании просверлите отверстие под одну из трубок любым имеющимся сверлом и ножом придайте ему коническую форму, как показано на рисунке 2а. Затем вставьте трубку (последняя должна входить в нижнюю часть отверстия с натягом) и с помощью угольника установите ее вертикально. После этого кольцевой зазор между направляющей и поверхностью конического отверстия залейте эпоксидным клеем. Диаметр второго гнезда должен быть на 2-3 мм больше, чем трубка (см. рисунок 2б). Наденьте на первую направляющую уголки ползуна и, используя последние как кондуктор, вставьте в гнездо основания вторую направляющую трубку. Зазор также залейте клеем и всю конструкцию оставьте в таком положении до полного отверждения эпоксидки.

Для фиксации дрели сделайте отверстие в центре панели ползуна. Кроме того, на ползуне необходимы специальные гнезда под верхний и нижний концы станины дрели. Изготовить их можно следующим образом. Положите в намеченные места эпоксидную шпаклевку слоем 1,5-2 мм, прикройте ее кусочками полиэтиленовом пленки и, когда шпаклевка слегка затвердеет, установите дрель и прижмите ее к панели ползуна. После окончательного отверждения шпаклевки полиэтилен удалите.

К основанию станка я прикрепил две металлические пластины – с их помощью легко фиксировать обрабатываемую деталь.

Станок готов. Остается лишь на доске основания снизу приклеить четыре обрезка губчатой резины или поролона для большей устойчивости и предотвращения скольжения.

 Б. Сергеев
“Моделист-Конструктор” 1988, №5
