Как сделать трубогиб, самодельный ручной инструмент для сгиба круглой трубы разного диаметра
Трубогиб – это станок, применяемый для изгиба круглой и профильной трубы под заданным углом 45, 60, 90 и 180 градусов. Каждый домашний мастер мечтает о том, чтобы в его инструментальном парке был трубогиб для осуществления работ по изгибу трубы круглого и квадратного сечения. Многие рассматривают вариант самостоятельного изготовления такого станка в домашних условиях.
Подготовка к изготовлению станка
Давайте разберем вариант изготовления трубогибочного станка своими руками.
Во-первых, необходимо определиться, каких будет размеров станок, то есть будет ли он использоваться стационарно, в каком-то помещении, либо он будет мобильный, чтобы его можно было перемещать и производить работы по изгибу труб в удобном месте.
Во-вторых, необходимо приготовить чертеж, по которому затем будет проводиться сборка станка для изготовления гнутой трубы. Это можно сделать самостоятельно или найти в интернете. Далее в этой статье мы предложим готовые варианты схем станка средних размеров, которые детально разберем по его конструкции.
Трубогиб должен иметь мощное основание, на которое затем крепятся все остальные детали, механизмы и прочая оснастка, участвующая в работах по изгибу трубы. Это основание лучше делать из листового металла толщиной 16-20 мм.
Приспособления для изгиба труб могут иметь различный привод, а именно: ручной, электрический, гидравлический, пневматический либо гибридный.
Способы изгиба трубы
Трубогиб может иметь один из способов для изгиба трубной заготовки. Это обкатка, намотка, арбалетный способ, вальцовка и прокатка.

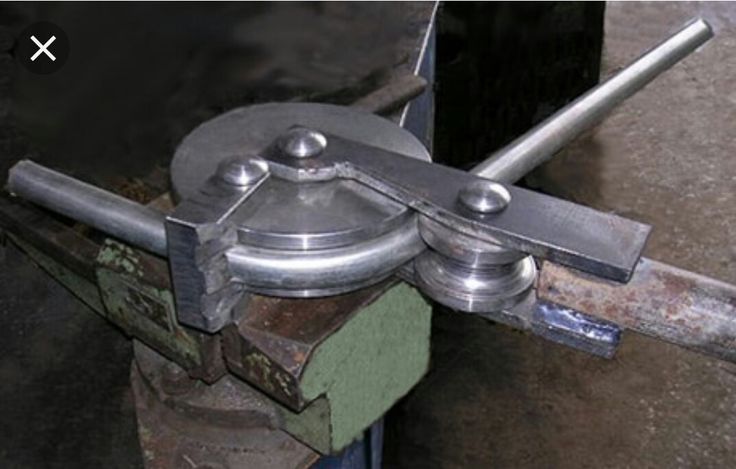

Обкатка
При этом способе применяются два изгибающих ролика, где один закреплен неподвижно, а второй непосредственно используется для изгиба трубы.
Один конец заготовки закрепляется к неподвижному ролику винтом, а при помощи второго конца и длинного рычага производится изгиб трубы на определенный угол. Чем длиннее рычаг, тем большее усилие можно создать и облегчить процесс деформации.
На основание устанавливаются два уголка сечением 50х50 мм и длиной 400-500 мм, имеющие отверстия для крепления. Можно использовать уголок других размеров и сечений. На них крепится швеллер, имеющий паз посередине, по которому передвигается прижим.

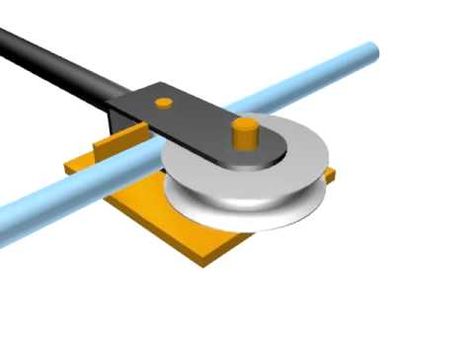

Намотка
В этом устройстве применяется три ролика, два из которых небольшого диаметра, а третий большого размера. Два маленьких являются прижимными, на большем крепится замок для зажима трубной заготовки и рычаг для ручного привода, при помощи которого осуществляется сам процесс изгиба.
Арбалетный способ
Трубогиб арбалетного типа на самом деле похож на арбалет. Изготовление такого станка требуют достаточно много материала, такие как швеллер и уголок 75. Из этого профиля сваривается станина и сверху крепятся два ролика, участвующие в производственном процессе. На шток домкрата устанавливается так называемый башмак, с помощью которого заготовка принимает профиль определенного диаметра, желаемого для готового изделия. Такой трубогиб лучше использовать в производстве одинаковых гнутых изделий в большом количестве.

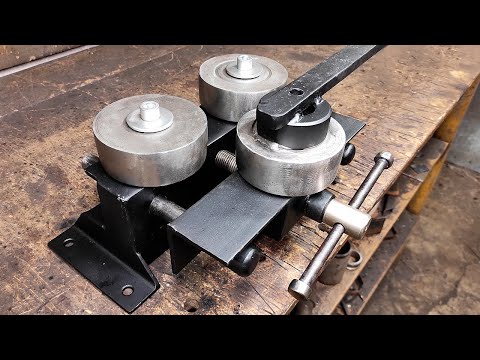

Вальцовка и прокатка
Для производства гнутых изделий из трубы методом вальцовки и прокатки требуется более серьезное оборудование, чем для вышеизложенных способов.
Для того чтобы изготовить вальцовочный станок потребуется три ролика, один из которых будет перемещаться по вертикали, прижимая заготовку, а остальные два останутся неподвижными.
Приводной ролик будет верхний, привод самый простой – ручной, но по возможности можно поставить мотор-редуктор с вращением выходного вала до 100 оборотов в минуту. Такой скорости будет достаточно. Конечная продукция должна иметь идеальную и одинаковую форму.
Самодельный трубогиб для круглой трубы
В принципе все станки такого типа имеют одинаковую конструкцию, различаясь только в приводе профилирующих роликов. Общий чертеж трубогиба для круглой и профильной трубы представлен далее.
Каждый может придумать и сделать свою конструкцию станка, из тех комплектующих и того материала, который является самым доступным.
Привод станка для изгиба труб
Вариантов привода для этого станка множество, главное, чтобы он был недорогой в закупке и дальнейшем обслуживании, прост в исполнении, имел приемлемые по цене запасные части и комплектующие.
Варианты привода для гибочного станка:
- Ручной. Самый простой, надежный и дешевый. Для него надо сделать рычаг, который будет удобен для осуществления производственных работ.
- Гидравлический. Трубогиб гидравлический для круглой трубы уже является профессиональным оборудованием и служит для выполнения работ промышленного масштаба.
- Электрический. Для такого станка приводом служит мотор-редуктор, который питается от сети 220 или 380 вольт.
- Пневматический. Для привода такого оборудования необходим компрессор, который будет приводить в движение подающий и формующие ролики.
- Комбинированный или гибридный привод. В этом случае используется несколько вышеуказанных способов в одном станке.
Для домашних работ нет необходимости применять дорогое оборудование, достаточно будет механизма с ручным приводом.
Правила эксплуатации
Чтобы правильно самодельное приспособление выполняло свои функции, необходимо придерживаться нескольких простых правил эксплуатации:
- при использовании сварной трубы с прямым сварочным швом, шов следует располагать в стороны изгиба;
- для того чтобы согнуть трубу большего диаметра, рекомендуется проводить работы как минимум вдвоем;
- ежедневно проводить осмотр оборудования, различных оправок, дополнительной оснастки, чтобы не было раскрученных гаек на болтах, трещин на сварке или других визуальных дефектов на рабочих поверхностях;
- периодически производить смазку подшипников, цепей и других вращающихся и трущихся деталей и механизмов, с применением качественной смазки.
Техника безопасности
При проведении производственных работ на станках по деформации круглой и профильной трубной заготовки из черного и нержавеющего металла, следует соблюдать элементарные правила техники безопасности:
- Все работы проводятся с применением средств индивидуальной защиты (рукавицы или перчатки, очки, специальная одежда).
- Работы, связанные с деформацией трубы большого диаметра, должны производиться только с напарником.
- Рабочее место должно находиться в чистоте. Не должно быть мятен масла, лишних предметов возле станка, прочего мусора и тому подобное.
- Все ручные трубогибы для круглой трубы и профильной заготовки должны очень жестко крепиться на неподвижной поверхности, чтобы избежать травматических ситуаций во время проведения производственных работ.
Каждый домашний мастер вправе самостоятельно выбирать размер, вид привода и максимальную производительность своего станка.
- Автор: admin
- Распечатать
Оцените статью:
(2 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Трубогиб для круглой трубы своими руками: способы изготовления, инструменты
Главная » Станки » Принципы изготовления трубогиба для круглой трубы своими руками
На чтение 7 мин
Содержание
- Способы изгиба трубы
- Предназначение устройства
- Конструкционные особенности
- Классификация приспособлений для сгибания труб
- Подготовка к изготовлению станка
- Процесс изготовления
- Правила эксплуатации
- Техника безопасности
Чтобы провести трубопровод по частному участку, необходимо совместить между собой ряд элементов. В любом случае система будет иметь как прямые участки из труб, так и изгибы. Для сгибания отдельных элементов нужно использовать специализированное оборудование. Чтобы не обращаться в мастерские и не покупать дорогой станок, можно собрать трубогиб для круглой трубы своими руками.
Способы изгиба трубы
Существует несколько вариантов изгиба труб:
- Метод намотки.
- Способ обкатки.
- Изгибание через три вальца.
- Метод волочения.
- Изгибание используя две опоры, груз.
- Применение гидростатического давления.
- Изгибание с применением копиров.
Помимо представленных методов, существует две основных технологий гибки. Горячая — эта технология применяется дли сгибания труб без использования трубогибов. Они нагреваются с наружной, внутренней стороны с применением наполнителя (речного песка). Холодная — применяется дли сгибания пластичных металлов.
Предназначение устройства
Трубогибы предназначены для сгибания труб разного сечения. С их помощью можно изготавливать переходы, изделия разной формы. Они необходимо при сборке трубопроводов для перемещения агрессивных жидкостей, воды, газа, химикатов.
Конструкционные особенности
Трубогиб для круглых труб состоит из нескольких ключевых элементов:
- Станина, на которой закрепляются другие детали.
- Металлический корпус.
- Трубные упоры, гидроцилиндр.
- Ролики — от 1 до 3.
Для передачи усилия на обрабатываемую деталь применяются разные типы приводов. Самодельные модели наиболее часто имеют ручное управление. Для этого на одном из роликов наваривается ручка, которую вращает мастер при проведении работ. Ролики же должны быть соединённые между собой цепью или лебедкой. Два из них обычно закрепляются на нижней части станка, третий на верхней. Он удерживается на специальной полке с пружинами, перемешается по вертикали. Это стандартный вариант конструкции трубогиба. Зависимо от того по какому методу происходит гибка, изменяется конструкция оборудования.
Процесс проведения работ на трубогибе состоит из трех этапов:
- В держателях, установленных на раме, зажимается пуансон, который выполняет роль шаблона. Согласно ему, будет происходить процесс сгибания.
- Используя труборез, мастер обрезает трубу до необходимого размера, вставляет ее в станок.
- Передавая усилие через рычаг, оператор сгибает изделие по форме шаблона.
Процесс сгибания не меняется даже при сменен привода.
Гидроцилиндр для трубогиба своими рукамиКлассификация приспособлений для сгибания труб
Трубогибы разделяются по нескольким факторам на отдельные группы. В зависимости от габаритов выделяют два вида трубогибов:
- Переносные модели. Малый вес, небольшие размеры позволяют переносить станок по строительной площадке или мастерской. Однако производительность находится на низком уровне. Нет возможности работать с изделиями с толстыми стенками.
- Стационарное оборудование. Крупногабаритные модели, которые устанавливаются на металлообрабатывающих предприятиях.
Предназначены для серийного выполнения технологических процессов с деталями разных размеров.
По типу привода выделяются еще 4 группы:
- Ручные трубогибы. Для сгибания трубы необходимо применение физических усилий.
- Гидравлические трубогибы. Главная рабочая часть оборудования — гидроцилиндр.
- Электрические станки. Имеет редуктор, который может быть шестеренчатый, цепной.
Существуют комбинированные модели, которые имеют электрический привод с гидравликой.
По способу воздействия выделяется несколько конструкций оборудования:
- Метод намотки осуществляется с установленным на месте изгиба упором. Один край трубы закрепляется на подвижном ролике.
- Конструкция для арбалетного метода представляет собой два упора, в которые должна упираться труба. На штоке устанавливается шаблон, через который передается давление на металлическое изделие.
- Станки для обкатки имеют подвижный ролик, который вращается вокруг установленного шаблона.
Один конец трубы закрепляется неподвижно.
- Оборудование для вальцовки имеет три ролика, два из которых являются опорными, а один (центральный) подвижным.
Выбор зависит от того, какой формы изгиб необходимо получить.
Подготовка к изготовлению станка
Прежде чем приступать к сборке, нужно подготовить чертеж, расходные материалы инструменты:
- Металлически уголки, швеллера, листы.
- Шестерни, цепь.
- Доски для изготовления шаблонов.
- Ролики, крепежные элементы.
- Сварочный аппарат.
- Дрель, болгарка.
- Ручные инструменты.
Процесс изготовления
Когда чертеж изучен, материалы с инструментами подготовлены, можно приступать к сборке. Пошаговая инструкция:
- Валы заказать у опытных токарей. После их покупки начать изготавливать основание. Для этого лучше всего подойдет металлический лист (толщиною не менее 1 см). Форма может быть квадратной или прямоугольной.
- На центральной части пластины закрепить металлический штифт, на который нужно надеть один вал.
- Поворотный механизм можно изготовить из уголков или отрезков металла. Их необходимо сварить между друг другом, чтобы получилась буква «П».
- Под установку остальных валов просверлить еще несколько отверстий.
- К верхней части поворотного механизма наварить длинную ручку. Зафиксировать его на центральном штифте.
- В качестве упора для трубы на станине закрепляется еще один штифт, который должен быть установлен вертикально.
Соединение деталей можно выполнять с помощью сварочного аппарата или болтами с гайками. Если применяется сварка, готовые швы покрыть антикоррозийным составом.
Если есть желание и средства на дополнительные детали, можно изготовить гидравлический трубогиб своими руками на основе домкрата. Для его сборки понадобятся следующие материалы:
- Несколько подшипников.
- Башмак, четыре ролика.
- Металлические швеллера, уголки.
- Домкрат с грузоподъемностью не менее 5 тонн.
- Несколько стальных пластин.
- Шестерни, крепежные элементы.
- Пружины.
Сложные детали лучше заказывать в токарных мастерских, чтобы добиться высокой точности.
Поэтапный процесс сборки:
- Чтобы закрепить шестерни через шпонку, необходимо просверлить отверстия в концах, нарезать резьбу. Для закрепления шпонки нужно сделать специальное углубление.
- Просверлить отверстия на концах ограничителей, нарезать резьбу.
- Отпилить небольшую часть швеллера, на которую будет устанавливаться подвижный вал, прижимаемый домкратом.
- Закрепить два неподвижных вала на основании на расстоянии друг от друга.
- Площадка с подвижным валом устанавливается между неподвижными на пружинах.
- Домкрат закрепить сверху площадки. Соединить все элементы между собой.
Для работы нужно использовать длинную металлическую ручку, которой проще качать домкрат.
Принцип работы самодельного гидравлического трубогиба можно расписать в несколько этапов:
- Установить домкрат на площадке, на штоке шаблон из дерева.
- На нижние ролики положить трубу.
- После приведение в движение домкрата, ролик давит на изделие, выгибая его под нужным углом.
Самодельный трубогиб можно установить в частном доме, мастерской, гараже. Он поможет при самостоятельном изготовлении трубопровода, создании металлоконструкций, ограждений, ворот, калиток.
Изготовление трубогиба в домашних условияхПравила эксплуатации
Использую самодельный трубогиб или покупную модель, необходимо придерживаться правил эксплуатации:
- Проверять как расположены ролики до начала работ.
- Не пытаться сгибать трубы с большой толщиной стенок на самодельном оборудовании.
- Если нужно согнуть шовную трубу, шов должен быть направлен в сторону изгиба. Иначе это приведет к разрыву трубы.
Если пробовать сделать изгиб трубы, изготовленной из высокопрочного сплава без нагревания, могут появиться следующие дефекты:
- На внешней стороне изгиба уменьшается толщина стенок.
- Появляются складки на внутренней стороне после сгибания.
- Форма искажается. Из цилиндрической она превращается в овальную.
Чтобы исключить риск появления таких дефектов, необходимо использовать дорн. Это специальное приспособление, которое располагается внутри трубы на месте изгиба. Он может быть гибким или жестким. Когда технологический процесс завершен, дорн выталкивают наружу. Форма изделия остается неизменной.
Техника безопасности
При работе с самодельным или покупным оборудованием нельзя забывать про технику безопасности. Работы желательно проводить с напарником. Не сгибать поврежденные изделия. Человеку пользоваться спецодеждой, защитными перчатками, очками. Самодельные станки необходимо проверять перед выполнением работ.
Трубогибы являются полезными на частных участках, в мастерских. С их помощью можно сгибать трубы под разными углами для изготовления металлоконструкций. Для проведения технологического процесса необходимо использовать специальное оборудование. Его можно купить или изготовить самостоятельно.
( Пока оценок нет )
Поделиться
59 фото гениальных идей для создания механизма
Каждому владельцу большого садового участка или небольшого коттеджа, хоть раз в жизни (как минимум) может понадобиться трубогиб – приспособление для гибки профильной трубы.
Например, это может быть заготовка для каркаса теплицы или навеса, беседки или любой другой металлоконструкции.
На базах по продаже металла, да и на других производствах обычно используются устройства заводского изготовления, но удовольствие это далеко не из дешевых. Чтобы сэкономить бюджет на более приятные траты, изготовлением устройства выгоднее заниматься вручную, своими силами.
Для этой конструкции, как говорится, «ума много не надо», да и в деталях недостатка не будет, чертежи чертежей реально создать самому.
Review Content:
- Bender Options
- What is the work of a pipe bender
- Pipe bending pattern
- Pipe bender snail
- DIY pipe bender
Bender Options
You can bend the трубу «домашним» способом, засыпать трубу песком, нагреть красной паяльной лампой или газовой горелкой, а затем согнуть трубу. Этот метод не признан среди мастеров приоритетным, он трудоемок и не обеспечивает достаточной точности, также могут появиться заломы и деформации.
Чтобы получить идеально согнутую трубу, с соблюдением норм и заданных параметров, не нанося ущерба исходному материалу, мастера используют в своей работе специализированные трубогибы.
Большую популярность приобрели трубогибы рычажного типа. Это элементарное изобретение работает по принципу «рычага» — усилие концентрируется в определенном месте, а изгиб сливается с формой созданного вами шаблона, который чаще всего можно снять и заменить другим.
Чаще всего в комплекте таких конструкций предусмотрена пара дополнительных шаблонов для труб разного диаметра. Есть похожие по конструкции агрегаты, ручные трубогибы, дрон или арбалет, они позволяют гнуть короткие отрезки круглых стальных труб, подвергая их только холодной обработке.
Арбалетные устройства очень компактны и ценятся в области установки и коммунальных услуг.
Что такое работа трубогиба
Принцип работы достаточно прост, заключается в нагреве трубы, труба нагревается до красна и становится очень пластичной, податливой к изменениям. Каждый тип трубогиба имеет свой спектр возможностей.
Основные функции качество гибки и возможность гибки труб разных размеров и диаметров.
С помощью дополнительных прокатных приспособлений достигается гибка большего диаметра. Устройство работает с валами, их три в комплекте.
Направляющие и толкатели. Труба проходит через подвижные элементы, степень изгиба задается давлением прижимного ролика.
Шаблон для гибки труб
В большинстве случаев самым простым вариантом, подходящим абсолютно всем мастерам, даже начинающим, является шаблон из дерева. Доски подбираются по толщине гнутых труб, обязательно оставляйте запас досок в пару сантиметров.
Для предотвращения схода профиля с шаблона в процессе работы на концах оставляют уклон. Шаблон жестко закрепляют на полу или другой устойчивой поверхности рядом с установкой упора для трубы.
Профиль вставляют в зазор между шаблоном и упором, плавно и аккуратно нажимают на другой его конец, прижимая трубу к шаблону. Лебедка или рычаг облегчат работу.
Огромный плюс этого процесса, экономия средств и простота исполнения.
У любого устройства есть недостатки, и этот способ не исключение. Изгиб не точный, некачественный, а шаблон будет одноразовым (применимо только к одному диаметру трубы).
Трубогиб-улитка
При штамповке однотипных заготовок с большим тиражом, малым радиусом кривизны трубогиб-улитка будет незаменим.
Его достоинство в небольших размерах и простоте управления. Недостатком будет ограничение радиуса кривой, но не больших размеров.
Вальцегибочные станки
Нишу универсальности и практичности заняли самодельные приспособления – вальцовочные станки (гибочные станки), на таких станках можно сделать любой угол гибки.
Комплектация особо не отличается от других моделей, так же имеют основание и валы. Подвижный ролик прижимает трубу, и растягивает ее вращением приводных валов.
Давление можно увеличить с помощью лебедки, рычагов или электропривода. Однако для производства дома такая конструкция достаточно сложна в исполнении.
Для воспроизведения такой сборки потребуется много токарной обработки и сварки. Если вы все-таки решили сделать такую модель, она прослужит вам долго и порадует функциональностью.
