Валец для трубогиба своими руками دیدئو dideo
949
53

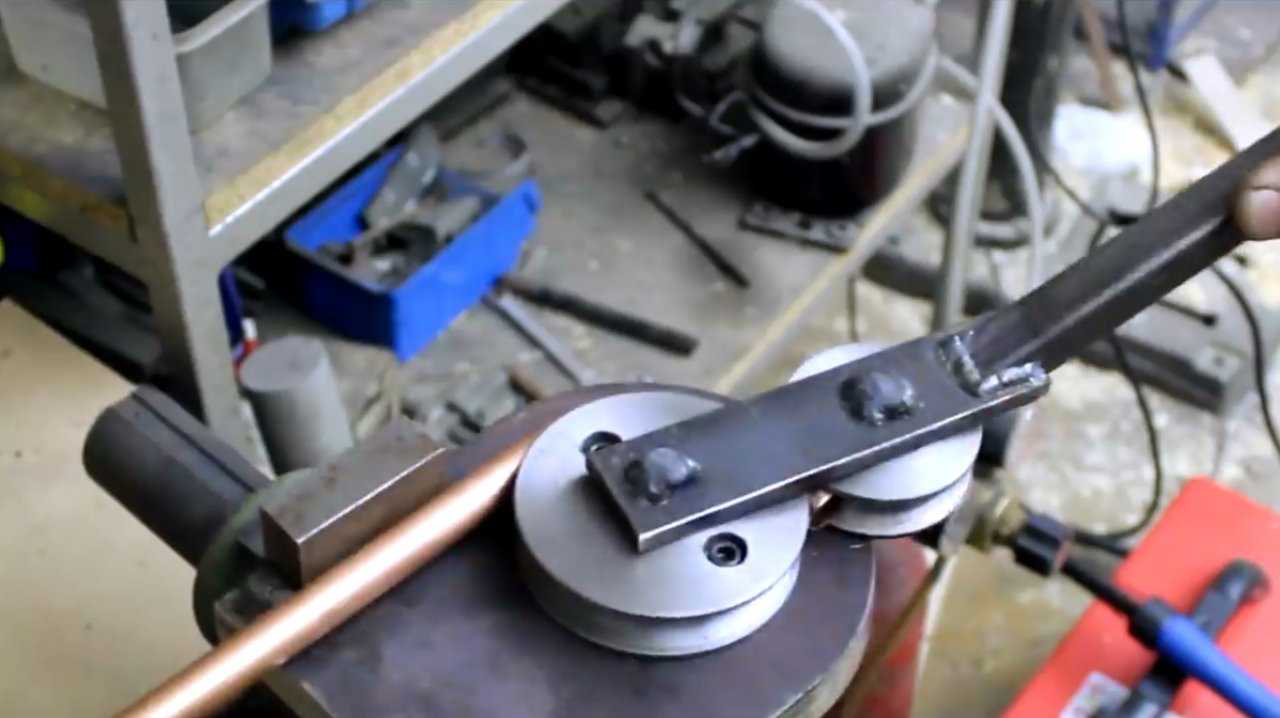

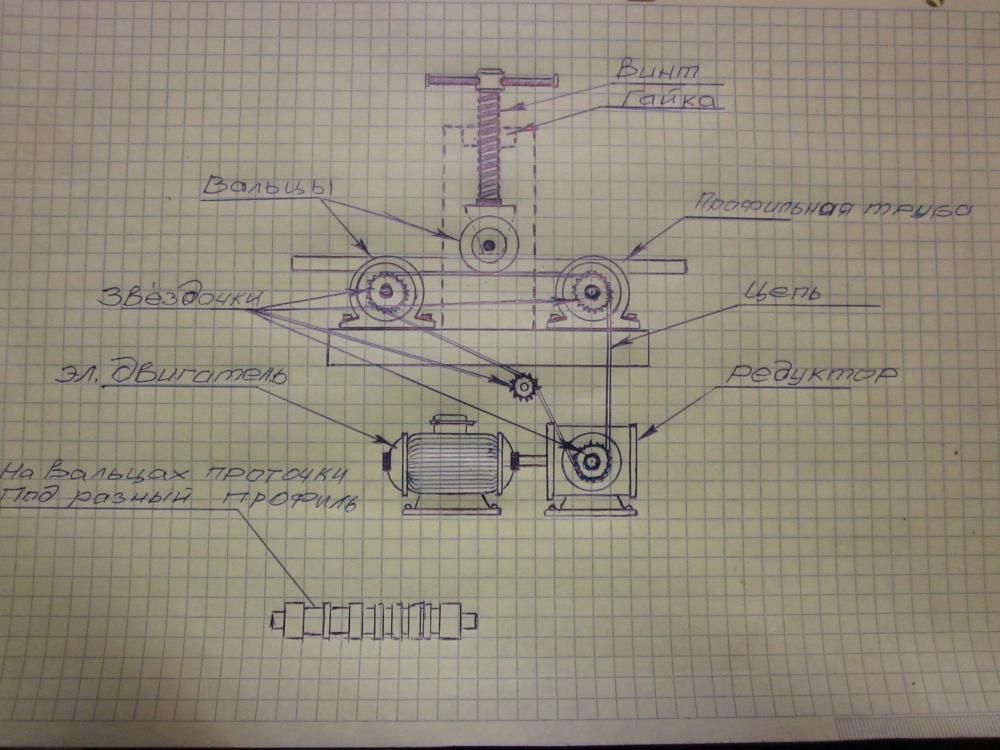

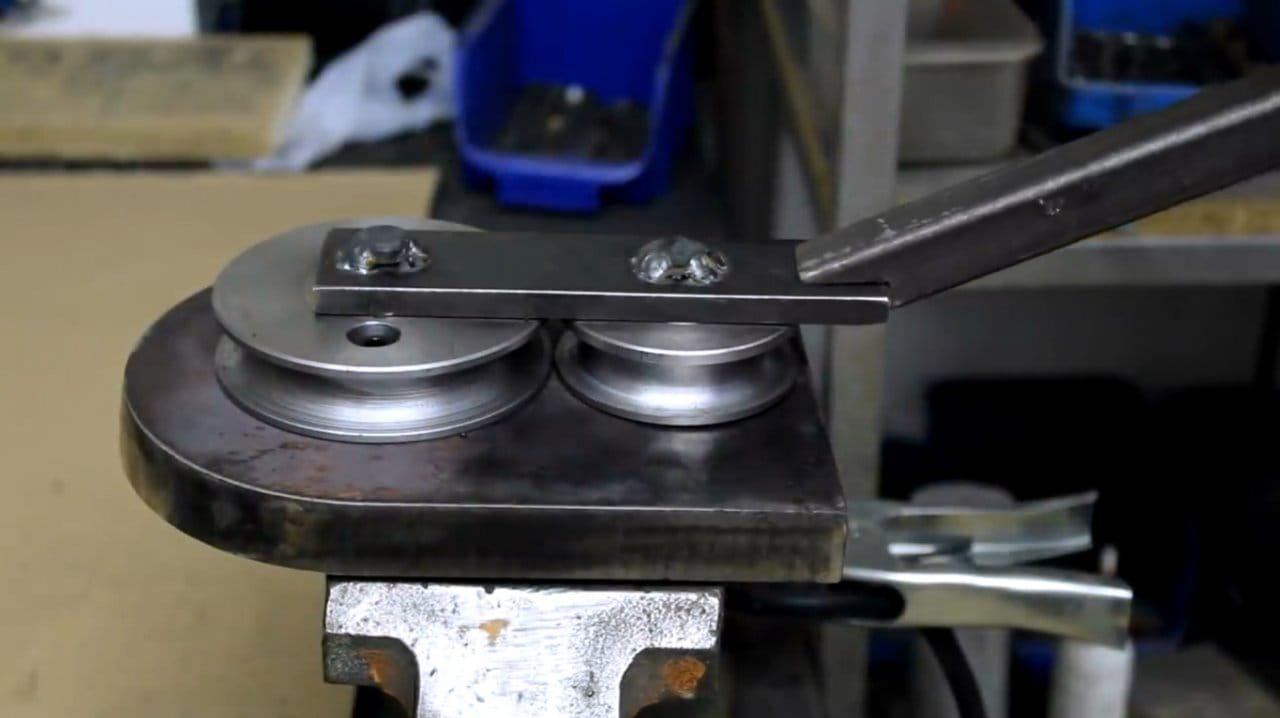

Валец для трубогиба своими руками без токарного станка.
трубогиб, своими руками, как сделать трубогиб, профилегиб, трубогиб своими руками, самодельный трубогиб, ручной трубогиб, самоделки, холодная ковка, как согнуть трубу, вальцы, профильная труба, сделай сам, трубогиб для профильной трубы, станок, самодельный, самоделки для труб, tube bender, как гнуть трубу, трубогиб с чертежами, размеры трубогиба, купить трубогиб, чертеж трубогиба, трубогиб своими руками размеры, трубогиб размеры, профилегиб своими руками размеры, профилегиб своими руками чертежи, трубогиб чертеж, трубогиб из подручных средств, станки, ролики, схема трубогиба, трубогиб для профильной трубы своими руками чертежи, оборудование, как собрать трубогиб, техника, своими, трубогиб ручной, трубогиб для трубы, трубогиб чертежи, без токарки, трубогиб своими руками чертежи, прокатать профиль, выбрать трубогиб, руками, сварить трубогиб, производство, для профильной трубы, профелегиб, сварка, прокатный станок, как, вал, валы, вальцы своими руками, домкрат, экономия, прикольно, свой дом, частный дом, даже ребенок, весело, сможет, сад, рассада, деревня, помидоры, семена, трубогиб профильной трубы для зимней теплицы своими руками, из, тиски, простейший, за 3 часа, подробно, правильно выбрать трубогиб, трубогиб домкрат или винт, как согнуть дуги, выбрать чертеж трубогиба, выбрать схему трубогиба, круглая труба, трубогиб схема, легко, дешево, парник, огород, теплица, самоделка, трубогиб инструкция, как работает трубогиб, валы для трубогиба, дача, согнуть трубу, поделки, смех, хайп, гнуть трубу, изготовление трубогиба, юмор, pipe bender, профильный трубогиб своими руками, профильная труба своими руками, трубогиб ручной своими руками, профелегиб с чертежами, изготовить своими руками, самодельный трубогиб из домкрата, профилегибочный станок, труба, профиль, гибка, профилегиб ручной своими руками, гибка профильной трубы, трубы, гибочный станок для профильной трубы, самодельный трубогиб для круглой трубы, трубогиб гидравлический, трубогиб профильный, ручной трубогиб своими руками, сделать, теплица своими руками, токарь, металл, дуги для козырька, дуга для теплицы, трубогиб из домкрата, удивительно, что можно сделать, проф.
Published by: Welder DIY
Published at: 3 years ago
Category: مردم و وبلاگ
Вальцы ролики трубогиб без токарки для профильной трубы своими руками холодная ковка как сделать трубогиб профилегиб трубогиб своими руками самодельный трубогиб ручной трубогиб самоделки как согнуть трубу вальцы профильная труба сделай dideo دیدئو трубогиб своими руками для трубы трубогиба как профильной ручной труба размеры трубу чертежи
Советы по установке круглых воздуховодов | Семейный мастер на все руки
Установка воздуховодов не составит труда, если у вас есть эти советы экспертов.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
1 / 12
photoBeard/Shutterstock
Работа с круглыми воздуховодами
Независимо от того, добавляете ли вы новые теплотрассы в подвал или меняете компоновку существующей системы HVAC, вы, вероятно, будете работать с круглыми металлическими воздуховодами. Мы попросили Боба Шмаля дать нам несколько советов. Боб занимался консервированием более 40 лет. Он настаивает, что все еще не знает всего о воздуховодах, но нас это не убедило. Эти советы должны помочь сделать вашу следующую работу более гладкой.
2 / 12
Семейный мастер на все руки
Установка заслонок на регистрах для регулирования воздушного потока
Добавление теплотрасс в подвале может изменить воздушный поток в воздуховодах, идущих в другие помещения. Каждый регистр должен иметь свой собственный демпфер, к которому можно получить доступ для регулировки, чтобы сбалансировать воздух.
Если к этим демпферам нельзя получить доступ снизу, вам нужно установить их достаточно близко к регистру, чтобы вы могли добраться до них через отверстие регистра. Боб любит 4 x 10 дюймов. сапоги (не показаны) — в них можно легко поместить руку, чтобы отрегулировать амортизаторы, и для такого размера существует больше вариантов покрытия решетки.
3 / 12
Семейный мастер на все руки
Не сдирайте старую ленту с металлического воздуховода
Если вам нужно разобрать существующие фитинги воздуховода, нет необходимости сначала снимать старую ленту из фольги. Вместо этого просто надрежьте ленту по шву канцелярским ножом и выкрутите винты прямо через ленту. Когда придет время переклеивать, просто счистите пыль и наклейте новую ленту прямо поверх старой.
4 / 12
Семейный мастер на все руки
Боб не фанат гибких воздуховодов системы отопления
Гибкие воздуховоды, несомненно, легче устанавливать, чем металлические воздуховоды, но учтите следующее: гибкий воздуховод со временем может изнашиваться.
Он собирает пыль и его практически невозможно очистить. Гибкий воздуховод должен быть больше, чем трубы, чтобы обеспечить такое же количество воздушного потока. Самая распространенная проблема, с которой сталкивался Боб: «Люди проявляют небрежность и слишком острые повороты, что создает перегибы, сильно ограничивающие воздушный поток».
5 / 12
Семейный мастер на все руки
Соберите металлический воздуховод, как молнию
Собирая трубу, начните с одного конца и соедините шов, как молнию. Одной рукой держите два края рядом, а другой надавливайте вниз. Используйте ногу, верстак или землю, чтобы поддержать заднюю часть трубы. Если вы допустили ошибку и вам нужно разобрать трубу, бросьте ее плашмя на землю швом вверх. Он должен разойтись.
6 / 12
Семейный мастер на все руки
Ножницы для отверстий прекрасно подходят для работы в узких местах при замене воздуховодов
Ножницы-авиаторы отлично подходят для вырезания отверстий в магистральных линиях, но только при наличии достаточного места.
Если вы имеете дело с тесными помещениями и у вас есть угловая дрель или приспособление, вы можете инвестировать в резак для отверстий в листовом металле. В противном случае вам, возможно, придется снять магистральную линию.
7 / 12
Семейный мастер на все руки
Стыковые соединения внахлест с соединителями натяжной ленты
Когда вы устанавливаете трубу между двумя неподвижными частями, невозможно вставить деталь с помощью обжатых концов и при этом получить требуемый 1-1/2 дюйма . перекрывается с обоих концов. Наложите одну сторону, как обычно, и сделайте стык с другой. Используйте соединительную ленту, чтобы завершить стыковое соединение.
Если у вашего поставщика нет соединителей для натяжных лент, сделайте их сами, отрезав кусок трубы так, чтобы концы перекрывались, а затем прикрутите и зафиксируйте ленту на месте. Если вы работаете с 6-дюймовым. труба, вам нужно будет использовать 7-дюймовый. труба для банд.
8 / 12
Семейный мастер на все руки
Загерметизируйте отводы
Загерметизируйте (не заклеивайте лентой) соединение между магистральным трубопроводом и отводом (отводом), прежде чем подсоединять к нему трубы.
Таким образом, вы сможете отклонить отвод в сторону, чтобы заделать над ним герметик. Обычный силикон подойдет.
9 / 12
Семейный мастер на все руки
Оставьте подложку на ленте на металлическом воздуховоде
Если воздуховоды будут скрыты, все швы должны быть проклеены лентой или загерметизированы. Вот хитрость Боба, как заклеить шов на трубе, установленной близко к черновому полу: Отрежьте кусок ленты из фольги по длине. Отклейте часть подложки. Сдвиньте подкладку вверх и над трубой. Наконец, потяните вниз подложку, которая потянет за собой ленту. Инспекторы захотят знать, что вы использовали одобренную ленту, поэтому купите материал с надписями или оставьте рулон на месте до проверки.
10 / 12
Семейный мастер на все руки
Сделайте две отметки для резки при замене воздуховода
При резке трубы Боб любит отмечать маркером нужный размер на каждой стороне открытого шва.
Плоский металл резать легче, чем изогнутый, поэтому он использует свое колено, чтобы поддерживать и сплющивать трубу, пока открывает ее. Затем вы просто смотрите на дальнюю отметку, пока делаете разрез. Это будет прямо и идеально каждый раз. Боб предпочитает вырезки, сделанные Malco, которые стоят менее 35 долларов в Интернете. Если вам не нравятся поездки в отделение неотложной помощи, надевайте перчатки, когда режете трубу — материал острый как бритва.
11 / 12
Семейный мастер на все руки
Используйте опорные кронштейны и три винта для уменьшения движения и шума
Каждая труба нуждается в поддержке. Вы можете использовать практически любую опору, которую хотите, но регулируемые стальные опорные кронштейны быстро и легко. И не забудьте прикрутить трубу к подвеске балки, чтобы трубы не звенели, когда кто-то топает этажом выше. Каждое соединение требует трех винтов. Они не должны быть равномерно распределены. Используйте 1-дюйм.
оцинкованные застежки-молнии, предназначенные для листового металла.
12 / 12
Семейный мастер на все руки
Перемещайте по одному кольцу за раз, чтобы строить кривые
Определение правильной комбинации поворотов, чтобы локоть указывал в правильном направлении, может вызвать недоумение. Боб рекомендует передвигать по одному «кольцу» (кольцо на локте) за раз, начиная с соединенной стороны. И не делайте повороты на 90 градусов, если в этом нет необходимости. Изгиб под углом 90 градусов создает такое же сопротивление, как добавление трубы длиной 5 футов.
Первоначально опубликовано: 30 сентября 2019 г.
Как согнуть медную трубу
Знание того, как согнуть медную трубу вокруг препятствий и использовать меньшее количество фитингов, — отличный трюк. В этом проекте вы узнаете, как согнуть медную трубу с помощью гибочной пружины или сантехнического трубогиба. Медную водопроводную трубу можно правильно согнуть либо с помощью гибочной пружины, либо с помощью специального сантехнического трубогиба, что уменьшает количество необходимых фитингов.
Изгиб медной трубы можно выполнить двумя способами: с помощью инструмента, называемого 9Используется гибочная пружина 0113 или используется более прочный инструмент, называемый фирменным трубогибом для медных труб.
Сгибать трубы может быть немного сложно, если вы никогда не делали этого раньше, поэтому в этом руководстве мы покажем вам, как согнуть медную трубу с помощью гибочной пружины или сантехнического трубогиба.
Зачем гнуть медную трубу?
Если вы попытаетесь согнуть медную трубу без любого из этих инструментов, она перегнется. Перегибы в трубах любого типа уменьшают диаметр трубы, а если диаметр уменьшается, поток уменьшается, и вся система становится менее эффективной, а также более подверженной засорению и неравномерному давлению.
Это одна из причин, по которой сантехники предпочитают использовать медный трубогиб, а не просто резать трубу и вставлять изгиб в виде колена, чтобы изменить направление.
Фитинги очень быстро меняют направление, что позволяет образовать узкие углы, но сама узость этих углов может снизить эффективность прокладки трубы.
Когда вода течет по “прямой” линии, она неожиданно натыкается на крутой изгиб под прямым углом. Из-за того, что изгиб такой тугой, вода просто ударяется о край фитинга, прежде чем зайти за угол.
Эта турбулентность в воде может вызвать появление пузырьков воздуха, которые, если их собрать, могут вызвать воздушные пробки.
Воздушные затворы в лучшем случае могут стать помехой в системе водоснабжения. В худшем случае они могут полностью повредить систему.
Гибка медных труб также уменьшает количество используемых фитингов, и хотя это, вероятно, не будет иметь большого значения для энтузиастов-любителей, поскольку стоимость трубогиба на 2 дня, вероятно, больше, чем стоимость соответствующих фитингов, это важно для сантехника, который, вероятно, экономит более 600 фитингов в течение года.
Кроме того, как и в случае с любой другой системой в доме, состоящей из множества частей, чем больше деталей, тем больше вероятность того, что она выйдет из строя.
Если трубу можно согнуть, чтобы выполнить работу, протечка из нее невозможна. Если у него есть фитинги в ходу, то, конечно, может!
Как согнуть медную трубу
Трубогибы различных размеров подходят для медных труб диаметром от 6 мм до 38 мм и управляются вручную. Механические гибочные станки работают с трубами большего размера.
Здесь показаны многотрубные трубогибы и мини-трубогибы. Многофункциональный гибочный станок, как следует из названия, подходит для труб разных размеров, а мини-гибочный станок подходит для труб меньшего диаметра.
Микротрубогиб
Многофункциональный трубогиб
Трубные пружины — это именно то, что нужно. Пружины, которые входят в трубы. Установка пружины в трубу перед приложением давления для ее изгиба предотвратит перекручивание трубы.
Однако вы не увидите много сантехников, использующих пружины, так как очень трудно поддерживать изгиб в чистоте и правильном диаметре.
Пружины для труб можно использовать в трубах диаметром до 22 мм, но согнуть 22-миллиметровую трубу с помощью пружины — это геркулесова задача, которую никто из нас не решится выполнить.
15-миллиметровая труба, согнутая с помощью пружины — это нормально, но не ожидайте, что работа будет очень аккуратной, и прочитайте наш проект о том, как впоследствии запаковать трубы, хотя, вероятно, он сделает ту работу, которую нужно будет спрятать!
Гибка трубы 15мм пружиной
Трубогибом труба гнуть сложно. На самом деле согнуть трубу несложно, но согнуть трубу в нужном месте — совсем другое дело. Вычислить диаметр изгиба и привязать его к тому месту на участке, где вы хотите, чтобы изгиб начинался и заканчивался, можно только с практикой, и мы очень настоятельно рекомендуем вам купить дополнительную трубу для практики.
Чтобы получить экспертное руководство по правильному изгибу трубопровода, посетите раздел для студентов веб-сайта Чартерного института инженеров по сантехнике и отоплению.
В этом разделе вы найдете большой объем информации, в том числе о том, как протягивать отводы под углом 90 градусов со смещением отводов на 50 мм под углом 30 градусов, что позволяет изгибать вертикальные участки трубы с помощью укладываемого горизонтального участка трубы.
Схема трубогиба
На изображении показан работающий трубогиб. Мы опустили части, чтобы вы могли видеть, как это работает.
Ручки (2) широко раскрыты, что позволяет крюку (1) и ножке (3) располагаться на одной линии.
Затем медная труба помещается под крюк в верхней части колесного шпангоута (5) и под распорку.
Когда ручки стянуты вместе, распорка (3), прикрепленная к одной из ручек, тянет трубу вниз и вокруг колесного каркаса, создавая изгиб.
Однако, если бы подпорка соприкасалась с трубой напрямую, как только вы потянули бы за ручки, подпорка раздавила бы трубу.
Чтобы избежать этого, между крюком (1) и трубой, а также между стойкой (3) и трубой вставляются алюминиевые прокладки (6).
Формирователи имеют размеры для различных размеров труб и имеют длину около 150 мм. Теперь, когда вы закрываете рукоятку, формирователь толкает трубу вокруг формирователя колеса, обеспечивая идеальный изгиб без перегибов.
Точная гибка медных труб требует некоторых измерений и работы с углами, поэтому, пожалуйста, не думайте, что вы можете просто пойти и нанять трубогиб для получения идеальной работы с первого раза, это требует некоторой практики.
