Металлические трубы, особенно медные, достаточно тонкие и эластичные. Кажется, что придание им нужной формы — простое дело: необходимый в конкретной ветке коммуникации угол можно задать даже вручную. На деле правильная гибка труб — условие полноценной и долгосрочной эксплуатации узла. Нарушение техники повлечет за собой быструю изнашиваемость и частые аварии. Монтажные бригады, которые предлагают профессиональные услуги прокладки теплокоммуникаций и водопроводов, имеют подобное оборудование. Мастеру, решившему самостоятельно обеспечить водой частный дом или дачу, поможет самодельный трубогиб, собрать который можно из подручных материалов.

Требования к трубогибу

Оборудование для гибки труб отличается принципом работы, мощностью, источником энергии и размерами. Это обусловлено существенной разницей в характеристиках труб, которые используются в строительстве. Если для создания угла на тонкостенной медной трубке достаточно компактного ручного трубогиба, то стальной канализационный элемент можно обработать только на станке с большой мощностью и гидро- или электроприводом.

Последнюю конструкцию в домашних условиях сделать достаточно сложно, но при желании по силам и такая работа. Но чаще всего вопрос, как сделать самодельный трубогиб, возникает при монтаже обычного водопровода с коленом небольшой толщины и диаметра. Поэтому конструкцию для гибки можно собрать вручную без привлечения техники.

Расчет допустимого минимального угла для стальных труб

Самодельный трубогиб должен соответствовать следующим требованиям:

  • плавно изгибать закрепленный элемент, не образуя на его поверхности складок и трещин;
  • предназначенный для круглой трубы самодельный станок трубогиб не должен менять внутренний диаметр на месте сгиба;
  • не истончать материал на наружной стороне излома;
  • обеспечивать допустимый радиус искривления.

Естественно, аппарат должен быть прочным, чтобы выдерживать запланированные нагрузки. Они зависят от толщины стенок обрабатываемой трубы, ее диаметра, материала.

Изготовление своими руками

Решая, как сделать трубогиб, придется определиться и с местом его размещения. Длина колена, которое предстоит выгнуть, и масштаб работ определяют выбор места сборки: тесное помещение комнаты — не самая удачная идея и по причине дефицита пространства, и из-за риска повредить окружающие предметы элементами. Разместить устройство можно в гараже, подсобной постройке или даже на открытом воздухе. Убирать в сухое место требуется только боящиеся сырости устройства, а простейшие трубогибы к таковым не относятся.

Шаблонный трубогиб

Шаблонная техника

Гибка по шаблону — элементарная техника, доступная мастеру без навыков конструирования устройств любого рода. В ее основе шаблон, то есть форма, по которой будет выгнута труба. Рассчитать необходимо только диаметр этой конструкции, ориентируясь на характеристики трубы. Вычислив минимально допустимый угол и начертив для наглядности искомую окружность, можно приступать к конструированию самого главного элемента шаблонного трубогиба. Материал для его изготовления может быть бросовым:

  • деревянный диск;
  • окружность, собранная из выпиленных по схеме и закрепленных в соответствии с ней дощечек;
  • ряд металлических штырей, вбитых в поверхность с достаточной прочностью;
  • закрепленные по нужной дуге металлические крючки.

Перед работами придется убедиться, что собранный шаблон способен выдержать значительную нагрузку и не разрушится при давлении. Опора, на которую конструкция монтируется, должна быть устойчивой и надежно закрепленной. Подойдет прочный фанерный щит, бетонная плита или даже стена какой-либо из сельскохозяйственных построек.

Труба будет заворачиваться вокруг шаблона, поэтому с одной стороны конструкции монтируется надежный упор: отступ от фиксирующего элемента до шаблона должен соответствовать диаметру трубы. На вторую сторону крепится система ремней, облегчающих работу. Медную трубку можно согнуть усилием одного человека, для стального элемента такого усилия будет недостаточно, выручит ручная лебедка, притягивающая конец трубы плотно к шаблону.

Важно помнить: диаметр трубы будет сохранен, если внутрь ее поместить гибкий, но прочный элемент. Так как такой достаточно трудно подобрать по диаметру, то мастера часто просто засыпают в полость песок.

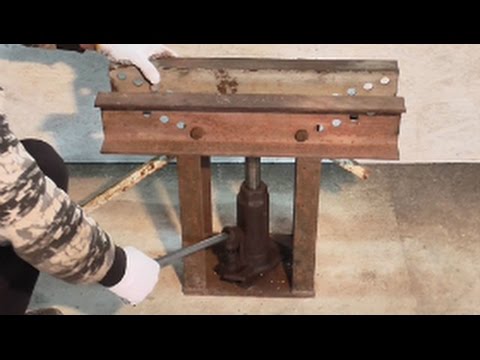

Конструкция самодельного арбалетного трубогиба из домкрата

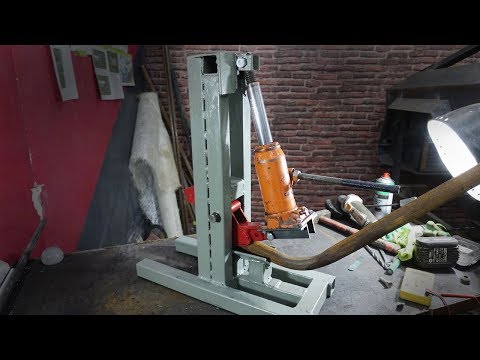

Трубогиб из домкрата

Конструкция такого устройства достаточно простота, а если учесть, что его производительность достаточно высока, то можно посчитать экономию на заказе работ у профессионалов. Суть методики в выдавливании участка трубы между двумя зафиксированными точками. Профессиональное оборудование такого типа называют арбалетом из-за специфической формы: в роли стрелы как раз выступает «выстреливающий», а точнее выдавливающий наконечник. В случае создания трубогиба из домкрата эту роль сыграет он. Сварить придется только раму, плотно закрепляющую изгибаемый элемент.

Рама представляет собой п-образную конструкцию из двух параллельно сваренных опор, перемычки между которыми и будут выполнять функцию упоров. Точно по центру между ними устанавливается домкрат.

Труба подводится под перемычки и снизу зажимается домкратом. Постепенное давление приводит к ее искривлению. Засыпка песком или установка дрона необходимы, в противном случае риск деформировать трубу достаточно велик. Недостаток метода в приблизительности всех действий и отсутствии точности в работах: самодельный трубогиб с домкратом не дает возможности измерить угол во время обработки.

Самодельный трубогиб на основе струбцины

Гидравлический станок

При наличии инженерных навыков и возможности сварить действительно масштабную конструкцию, можно сделать и справляющийся с профессиональными объемами работ самодельный трубогибочный станок: чертежи и устройство таких машин выложены в сети вместе с фотографиями моделей. Надежна технология изгиба металлических труб при помощи струбцины и трех валиков.

Два из них вращаются при помощи рукояти и сокращают расстояние между собой, а третий остается неподвижным, обеспечивая угол изгиба. Система оборудована цепью и звездочками-передачами, которые приводят механизм в движение. Станок элементарен, надежен и безотказен.

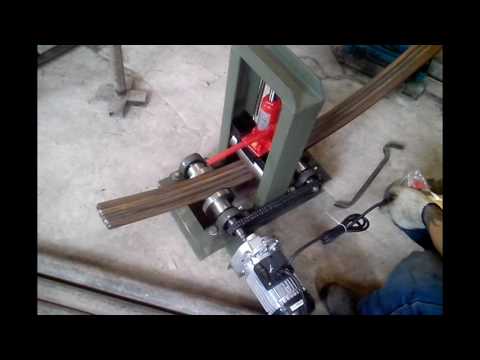

Видео-тест самодельного трубогиба для профильной трубы

Самодельные трубогибы не рассчитаны на промышленное использование. Их недостаток очевиден: все работы проводятся «на глазок», в то время как профессиональное оборудование обеспечивает микронную точность. Но для монтажа собственного водопровода на даче этих аппаратов будет вполне достаточно.

Как сделать самодельный трубогиб в домашних условиях, какой домкрат использовать, чертёж и конструкция

Гнутые трубы применяются при разводке сантехнических и отопительных систем, в качестве несущих конструкций парников, теплиц, малых архитектурных форм на участках. Работы производятся специальным инструментом – трубогибом. Его можно приобрести в магазине, однако экономически покупка не всегда оправдана. Для нужд домашних хозяйств и небольших мастерских целесообразнее изготовить самодельный трубогиб.

Назначение и типы конструкций

Трубы загибают в тех случаях, когда применение заводских фитингов и отводов при проведении работ с инженерными сетями не представляется возможным. С помощью трубогиба можно:

  • задать нестандартный угол поворота;
  • задать нестандартный радиус изгиба;
  • избежать использования сварки, резьбовых соединений.

Главным критерием, по которому устройства различаются между собой, является способ воздействия на деформируемую трубу. К таковым относят обкатку, намотку, давление штока, а также прокатку. Станки производят на основе ручного, гидравлического, электрического, электрогидравлического привода. Они могут быть стационарными, мобильными (на колёсной базе), переносными.

Обкатка производится с использованием неподвижного шаблона, вокруг которого вращают прижимной ролик. Профиль элементов подбирается по форме сечения трубы, фиксируемой между шаблоном и роликом с помощью дополнительного крепежа. Шаблон для намотки вращается вокруг своей оси вместе с деформируемой трубой, фиксируемой фрикционом и прижимными роликами.

Принцип давления штока применяется в трубогибах арбалетного типа. Трубу опирают на ролики, устанавливаемые на необходимом расстоянии друг от друга. В качестве активного элемента используют домкрат, на нём закрепляют башмак (пуансон), давящий на сгибаемый элемент посередине. Поскольку давление прикладывается на ограниченный участок изделия, возникает риск утончения стенок трубы в месте контакта с башмаком.

Поэтому арбалетные трубогибы не рекомендуется применять для тонкостенных конструкций.

Трубогибочные станки для прокатки (вальцовки) состоят из трёх роликов: двух опорных и одного центрального. Центральный ролик осуществляет давление, задаёт радиус кривизны изделия. Для прокатных станков не требуется специальных шаблонов, их можно использовать для труб из различных профилей, материалов (в том числе из нержавеющей стали) и разной толщины. Минимально возможные радиусы изгиба приведены в таблице.

Если требуемый радиус изгиба меньше минимально допустимого, используют дорновый трубогиб. Он позволяет проводить изгиб в зонах пластической деформации при всестороннем неравномерном сжатии. Внутрь трубы вводят стержень с закреплённым дорном – оправкой из стали с шарнирно соединёнными кольцами на конце. Создать такой прибор в домашних условиях довольно сложно, часто конструкцию упрощают в ущерб качеству готовой продукции.

Инструмент для обкатки

Такое устройство подойдёт для труб небольшого сечения. Обкатка проводится с использованием мускульной силы оператора. В качестве рабочих элементов применяют как деревянные (в том числе фанерные), так и металлические детали. Деревянные шаблоны и обжимные диски не вызывают локальной деформации металла трубы и считаются оптимальными. В качестве металлических обжимных дисков допускается использовать бывшие в употреблении роликовые подшипники.

Можно сделать трубогиб своими руками. В массивном основании просверливается отверстие, на которое устанавливают диск шаблона и п-образную рамку с прижимными роликами. Шаблон должен свободно вращаться вокруг своей оси, п-образная рамка вращается вокруг шаблона. Ролики плотно фиксируют к трубе при помощи болта. От рамки отходит рукоять, она же будет служить рычагом при загибе. Важно обеспечить высокую прочность рукоятки и надёжность её крепления к рамке: при больших нагрузках этот конструктивный элемент сломается первым. На основании также предусматривается фиксатор в виде струбцины или болтового зажима. Он не даёт трубе вращаться вслед за движущимися деталями.

Конструкцию можно упростить при работе с трубами небольших сечений. Например, совместить станину и шаблон, прорезав в толстом листе фанеры канавку под профиль изгибаемого изделия. К шаблону прикручивают п-образную рамку с прижимным роликом и рычаг. Получится компактный инструмент, способный согнуть алюминиевые и медные трубы.

Частным случаем такого приспособления является ручной рычажный трубогиб. Он состоит из двух рычагов, соединённых шарнирно. Ему не требуется база, он портативен и прост в использовании. С помощью насечки на центральной части можно задать необходимый угол поворота.

Намоточные станки

Чтобы сделать самодельный трубогиб, работающий по принципу намотки, к неподвижной станине крепится массивный металлический поворотный диск, к которому зажимом или струбциной фиксируется труба. Прижимной ролик допускает только вращение вокруг своей оси. Поворотный диск приводится в движение домкратом (гидравлическим, электрогидравлическим, реечным), воздействие которого передаётся через шток, подводимый к шаблону через рычаг. Рычаг свободно вращается вокруг шаблона. Для передачи усилия используются фиксаторы, устанавливаемые в отверстия по окружности шаблона.

Модели на основе редуктора имеют иную конструкцию. В столешнице высверливают отверстие, через которое соединяют вращающийся шаблон и вывод редуктора. На входе редуктора устанавливают рукоять для самостоятельного вращения или электродвигатель. Пару двигатель/редуктор подбирают индивидуально в каждом случае. Рядом с шаблоном размещают упоры прижимных дисков. Данная конструкция позволяет легко менять шаблоны в зависимости от требуемого радиуса изгиба и сечения трубы. Электродвигатель в разы ускоряет рабочий процесс.

Как и в предыдущем варианте, для труб из мягкого металла допускается применять деревянные диски. При этом необязательно прибегать к использованию домкратов, для работы достаточно мускульной силы оператора.

Но вот совместить шаблон и базу здесь не выйдет.

Оборудование арбалетного типа

Самодельный трубогиб из домкрата проще всего выполнить по арбалетной схеме. Она подходит для гибки труб круглого сечения значительных диаметров. Инструмент базируется на сварной раме, на которую устанавливается гидравлический домкрат мощностью 5 – 12 тонн. Домкрат должен быть надёжно закреплён на постаменте, на его шток устанавливается пуансон из половинки предварительно согнутой трубы или из вырезанного сегмента шкива. При необходимости изготавливают несколько башмаков различных размеров и радиусов скругления, на раме предусматривают несколько положений упоров.

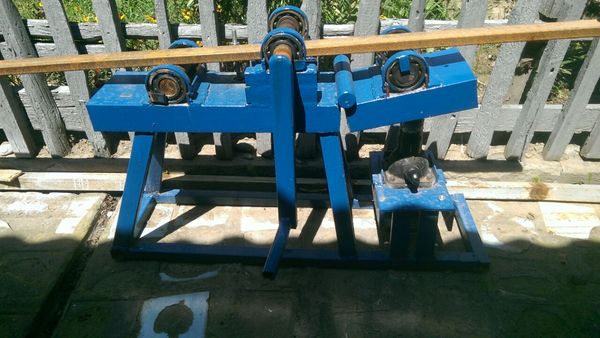

Как сделать вальцовочный станок

Основным преимуществом такой схемы является плавное увеличение нагрузки для более точной регулировки радиуса изгиба. Давление на центральный ролик плавно подаётся винтовым, гидравлическим или реечным домкратом.

Ведущими могут быть как опорные, так и центральный ролик.

Возможно использование ручного либо механического привода.

Из металлических профилей сваривается надёжная платформа, на которой сразу можно предусмотреть крепления для станины. К платформе приваривают раму – несущую конструкцию для центрального ролика и домкрата. Выбирают домкрат с максимально плавным ходом штока.

Если же изгиб трубы регулируется положением крайних роликов (а ведущим при этом является центральный), то несущую конструкцию можно выполнять из дерева. Однако часть деталей всё равно будет из металла:

  • оси роликов;
  • шток;
  • крепёж;
  • ручка для прокручивания роликов.

Далее на платформе устанавливают опорные ролики, подводят механизм привода. В отдельных случаях предусматривают регулируемое расстояние между упорами: в основании просверливают сквозные бороздки, хомуты плотно прижимают болтами с шайбами.

Дорновый трубогиб

Своими руками дорновый трубогиб собрать довольно сложно. Самодельный станок не обеспечит качество готового изделия, сравнимое с заводским. Его не рекомендуется применять при гибке труб для несущих конструкций. Помимо массивной рамы, мастеру необходимо будет изготовить следующие детали:

  • роликовую матрицу под несколько рабочих диаметров;
  • передний прижим под гибочную матрицу;
  • направляющую;
  • оправку для дорна в виде прутка из качественной стали;
  • зажим (цанговый) для фиксации оправки.

Возможен как ручной рычажный привод, так и гидравлический цилиндр. Особые требования применяются к качеству сборки рамы и дорна для трубогиба. Чертёж опорной рамы обычно предусматривает конструкцию из швеллеров.

Originally posted 2018-04-18 12:23:40.
