СИП/СИП Арматура — Курс электро
Зажимы анкерные ЗАН для систем с изолированной несущей нейтралью
Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в которыйвкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода.
Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.
| Наименование | Рабочая нагрузка | Ед. изм. | Цена |
|---|---|---|---|
| Зажим ЗАН 16-35/1000 | 300кгс / 2942Н | шт. | 445-00 |
| Зажим ЗАН 50-70/1500 | 500кгс / 4903Н | шт. | 480-00 |
Зажим анкерный абонентский ЗАБ для самонесущих изолированных систем проводов
Зажим анкерный ЗАБ предназначен для анкерных креплений 2-х или 4-х самонесущих изолированных проводов абонентов. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода.
Все детали выполнены из полимеров, устойчивых к ультрафиолетовому излучению и погодно- климатическим условиям. Зажим ЗАБ 16-25 не требует инструмента для монтажа, а легко снимаемая дужка зажима позволяет крепить его к кронштейнам и крюкам. Длина дужки варьируется от 90 до 150 мм, она также снабжена дополнительным фиксатором, не позволяющим ей выскочить из клинового нажима, например, во время повышенных ветровых нагрузок.
| Наименование | Разрушающая нагрузка | Ед. измер | Цена |
|---|---|---|---|
| Зажим ЗАБ 16-25(РА25х1000) | 200кгс / 1961Н | шт | 125-00 |
Промежуточные зажимы КОПМ, ЗПН
Промежуточные поддерживающие зажимы предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ.
(сечение 16-95мм)
Нейтраль фиксируется регулируемым зажимом. Подвижное соединение позволяет зажиму двигаться в продольном и поперечном направлениях. Комплект промежуточной подвески КОПМ 1500 представляет собой кронштейн с выступом в верхней части, не позволяющий зажиму перейти в верхнее положение. Кронштейн имеет отверстие для его крепления к опоре с помощью анкерных винтов, также предусмотрена возможность крепления кронштейна к столбам с помощью бандажной ленты
Для облегчения процесса монтажа ленты кронштейн снабжен разделительными фасками. КОПМ 1500 выполнен из устойчивого к действию коррозии алюминиевого сплава в сборе с поставляемым отдельно промежуточным зажимом ЗПН 1500, изготовленным из полимера, укрепленного стекловолоконной структурой, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.
| Наименование | Разрушающая нагрузка | Ед. изм. | Цена |
|---|---|---|---|
| Зажим КОПМ 1500 | 1340кгс / 13141Н | шт. | 578-00 |
| Зажим ЗПН 1500 | 1340кгс / 13141Н | шт. | 260-00 |
Кронштейн анкерный КАМ-4000
Кронштейн анкерный из алюминиевого сплава КАМ 4000 предназначен для крепления анкерных и промежуточных зажимов. Кронштейн оснащен ребрами жесткости, что значительно повысило его прочность. Монтаж КАМ 4000 к опорам возможен двумя способами: с помощью стальной ленты (20 мм) или двумя болтами (016 мм). Для облегчения монтажа изделия с помощью ленты в кронштейне предусмотрены направляющие скосы для ленты, а также защитные выступы предохраняющие от соскальзывания ленты.
| Наименование | Разрушающая нагрузка | Ед. измер | Цена |
|---|---|---|---|
| Кронштейн КАМ -4000 | 4000кгс / 39227Н | шт | 320-00 |
Зажимы ответвительные изолированные ЗОИ
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.
Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
| Наименование | Сечение магист / сечен. ответвл | Ед. | Цена |
|---|---|---|---|
| Зажим ЗОИ | 16-70 / 1,5-10 | шт | 125-00 |
| Зажим ЗОИ | 16-95 / 2,5-35 | шт. | 175-00 |
| Зажим ЗОИ | 25-95 / 25-95 | шт. | 270-00 |
| Зажим ЗОИ | 35-150 / 35-150 | шт. | 398-00 |
Комплект фасадного крепления КФК
Комплект фасадного крепления типа КФК предназначен для промежуточного крепления и стяжки в пучок самонесущих изолированных проводов (СИП), напряжением до 1 кВ, на опорах и стенах зданий.
Корпус изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам. Дюбельная часть арматуры устанавливается в отверстие 012 мм, фиксируется гвоздем. Комплект КФК имеет специальный паз, позволяющий осуществить прокладку второй линии вдоль имеющейся трассы с помощью хомутов ХС.
| Наименование | Разрушающая нагрузка | Ед. изм. | Цена |
|---|---|---|---|
| Комплект КФК 12-47,1 | 20кгс / 196Н | шт. | 89-00 |
| Комплект КФК 12-47,6 | 20кгс / 196Н | шт. | 76-00 |
Колпачки герметичные КИ
Колпачки герметичные КИ предназначены для оконцевания (восстановления изоляции) оголенных концов самонесущего изолированного провода, а также для защиты их от попадания воздуха и влаги.
Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Выдерживают напряжение пробоя 6 кВ под водой. Изделия не требуют инструмента для монтажа.
| Наименование | Сечение / диаметр | Ед. изм. | Цена |
|---|---|---|---|
| Колпачок КИ 6-35 | 6-35 / 4,5-11,5 | шт. | 37-40 |
| Колпачок КИ 16-150 | 16-150 / 6,5-19,0 | шт. | 38-15 |
Хомуты для самонесущих изолированных проводов ХС
Хомуты ХС изготовлены из полимера с добавлением стекловолокна, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению.
Изделия не содержат галогены, а также не поддерживают горение.
| Наименование | Разрушающая нагрузка | Ед. изм. | Цена |
|---|---|---|---|
| Хомут для СИП ХС-180 | 40кгс / 392Н | уп. | 590-00 |
| Хомут для СИП ХС-260 | 60кгс / 588Н | уп. | 790-00 |
| Хомут для СИП ХС-360 | 60кгс / 588Н | шт. | заказ |
Пистолет для хомутов ПКХ-519
Пистолет ПКХ для затяжки кабельных хомутов торговой марки IEK предназначен для быстрой и надёжной стяжки и обрезки кабельных хомутов.
Лента бандажная ЛМ-50, скрепы СГ-20, СУ-2
Лента бандажная и скрепы из нержавеющей стали применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам. Конструкция скрепы СГ-20 выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны. Скрепа СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.
| Наименование | Ед. изм. | Цена |
|---|---|---|
| Лента ЛМ – 50 (50м) | бухта | 3580-00 |
| Скрепа СГ -20 (100шт) | упак. | 1445-00 |
Инструмент для натяжения и резки бандажной ленты ИНСЛ-1
ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом. Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.
Инструмент для резки провода СИП
Инструмент для резки провода СИП может быть использован также для резки кабеля с пластмассовой и бумажной изоляцией. Все инструменты изготавливаются из инструментальной стали с высокой режущей способностью.
Специальная геометрия лезвий позволяет осуществлять работу безопасно и быстро. Обладают высокой стабильностью и незначительной массой. Некоторые образцы снабжены храповым механизмом, выдвижным ручками, блокиратором резки. Замок предусматривает обратный ход лезвия, необходимый в случае попадания в нож посторонних объектов.
Чрезвычайно высокая режущая способность инструмента достигается за счёт оптимальной конструкции ножниц с режущими ножами специальной геометрии.
КРЕПЛЕНИЕ И СОЕДИНЕНИЕ МАГИСТРАЛЬНОЙ ЛИНИИ СИП 2А С ГОЛЫМИ ПРОВОДАМИ.
Характеристика сети: Магистральная линия СИП — СИП 2А 3×50 + 54,6 + 1×16 мм Голый провод — АС 4х7О +16 мм
| № | Обозначение для заказа | Наименование | Кол-во (шт) |
|---|---|---|---|
| 1 | КАМ 4000 | Кронштейн | 1 |
| 2 | ЗАН 50-70 | Анкерный зажим | 1 |
| 3 | ЗОИ 16-70 | Зажим прокалывающий переходной | 4 |
| 4 | ЗОИ 16-95 | Зажим прокалывающий переходной | 1 |
| 5 | ЛМ 50 | Лента крепежная | 2 м |
| 6 | СГ 20 | Скрепа для крепления ленты | 2 |
| 7 | ХС 260 | Хомут для СИП | 4 |
КРЕПЛЕНИЕ МАГИСТРАЛЬНОЙ ЛИНИИ СИП 2А НА ПРОМЕЖУТОЧНОЙ ОПОРЕ С ОТВЕТВЛЕНИЕМ К ОБОНЕНТУ
Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм СИП 2А 4×16 мм
Перечень и количество арматуры для монтажа узла
| № | Обозначение для заказа | Наименование | Кол-во (шт) |
|---|---|---|---|
| 1 | КОПМ 1500 | Комплект промежуточной подвески | 1 |
| 2 | КАМ 4000 | Кронштейн | 1 |
| 3 | ЗАБ16-25 | Анкерный зажим проводов абонента | 1 |
| 4 | ЗОИ 16-95 | Прокалывающий зажим | 5 |
| 5 | ПА 2-1 | Плашечный зажим | 1 |
| 6 | ЛМ 50 | Лента крепежная | 4 |
| 7 | СГ 20 | Скрепа для крепления ленты | 4 |
| 8 | ХС180 | Хомут для СИП | 5 |
АНКЕРНОЕ КРЕПЛЕНИЕ ОБОНЕНСКОЙ ЛИНИИ НА ПРОМЕЖУТОЧНОЙ ОПОРЕ ПРИ БОЛЬШОЙ ДЛИНЕ ПРОЛЕТА
Характеристика сети: СИП 2А 4×16 мм
Перечень и количество арматуры для монтажа узла
| № | Обозначение для заказа | Наименование | Кол-во (шт) |
|---|---|---|---|
| 1 | КАМ 4000 | Кронштейн | 1 |
| 2 | ЗАБ 16-25 | Анкерный зажим проводов абонента | 2 |
| 3 | ЛМ 50 | Лента крепежная | 2 м |
| 4 | СГ 20 | Скрепа для крепления ленты | 2 |
| 5 | ХС180 | Хомут для СИП | 1 |
КРЕПЛЕНИЕ СИП НА МАГИСТРАЛЬНОМ ОТВЕТВЛЕНИИ
Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм -магистральная линия СИП 2А Зх5О + 54,6 – ответвляемая линия
Перечень и количество арматуры для монтажа узла
| № | Обозначение для заказа | Наименование | Кол-во (шт) |
|---|---|---|---|
| 1 | КОПМ1500 | Комплект промежуточной подвески | 1 |
| 2 | КАМ4000 | Кронштейн | 1 |
| 3 | ЗАН50-70 | Анкерный зажим | 1 |
| 4 | ЗОИ 25-95 | Прокалывающий зажим | 4 |
| 5 | ЛМ50 | Лента крепежнжя | 4 м |
| 6 | СГ 20 | Скрепа для крепления ленты | 4 |
| 7 | ХС260 | Хомут для СИП | 5 |

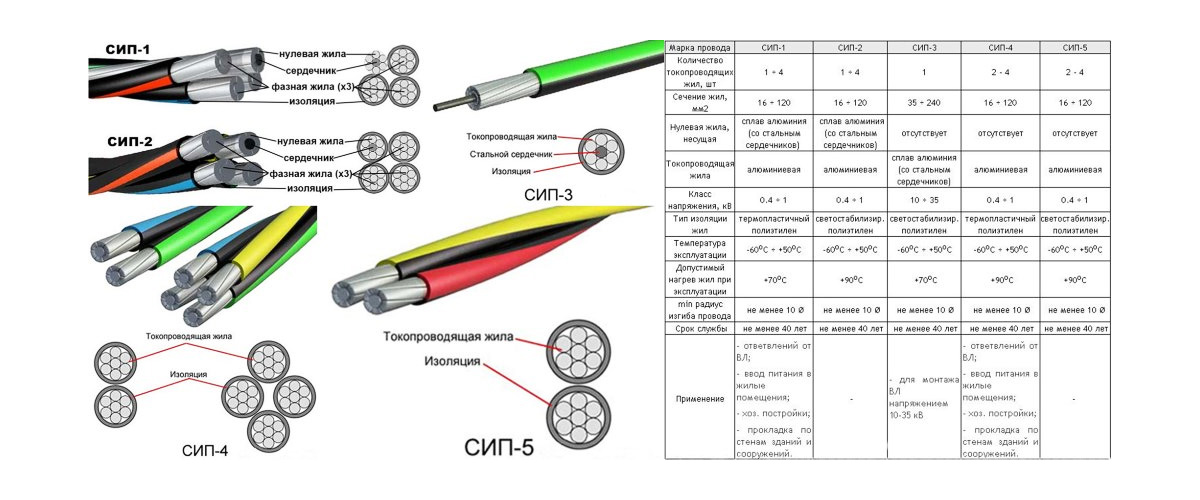

Провод СИП (самонесущий изолированный).
СИП – 1 , СИП – 2 , СИП – 3 , СИП – 4
Предназначены для применения в воздушных силовых осветительных сетях на переменное напряжение.
СИП 1 – для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц
СИП 2 – для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц в атмосфере воздуха типов II и III в том числе на побережьях морей в промышленных районах и районах засоленных песков.
СИП 3 – для воздушных линий электропередачи на номинальное напряжение 20 кв. (для сетей на напряжение 10, 15, 20 кв.) чистотой 50 Гц в атмосфере воздуха типов II и III
СИП 4 – для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на напряжение до 0,6 – 1 кв., чистотой 50 Гц
Конструкция
Токопроводящая жила – алюминиевая, круглой формы; сечением 16 кв.
мм – однопроволочная, остальных сечений многопроволочная уплотненная Несущая нулевая жила из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция – светостабилизированный сшитый полиэтилен черного цвета
Скрутка – изолированные токопроводящие жилы, скручены вокруг нулевой несущий жилы в правом направление.
мм – однопроволочная, остальных сечений многопроволочная уплотненная | СИП 2А 3 х 25 + 54,6 | м | 230-00 | СИП 4 2 х 16 | м | 47-00 |
|---|---|---|---|---|---|
| СИП 2А 3 х 35 + 54,6 | м | 245-00 | СИП 4 2 х 25 | м | 81-50 |
| СИП 2А 3 х 50 + 54,6 | м | 260-00 | СИП 4 4 х 16 | м | 97-00 |
| СИП 2А 3 х 70 + 70 | м | 347-00 | СИП 4 4 х 25 | м | 164-00 |
Для подвески провода СИП 2 и СИП 4, используется специальная арматура, разработанная с использованием отдельных элементов ограниченной прочности.
Таким образом, при механических нагрузках превышающих прочность линии, разрушается арматура, и обрыва линии не происходит.
Провод СИП-5нг (АсХСн) – Кабельный завод МПКА
Несущая отсутствует. Конструкция провода представляет собой пучок из токопроводящих и нулевых жил правильного направления с шагом скрутки не более 450 мм. Рабочее напряжение СИП до 0,6 кВ/1 кВ частотой до 50 Гц. SIP-провода никогда не бывают медными. Его минимальное сечение начинается от 16 мм2. Цена СИП зависит от сечения.
Наиболее распространенные размеры сечения проводов для подключения в электросетях СИП: 2х25, 4х16, 4х25, 4х35, 4х50, 4х70, 4х95.
По сравнению с неизолированными линиями электропередач (например, алюминиевым проводом переменного тока) СИП имеет достаточное количество преимуществ:
– Благодаря твердой изоляции исключены междуфазные короткие замыкания и последующие обрывы провода. Соответственно, на линии уже не будет такой печальной картины, как многочисленные пересечения в пролетах;
Или даже использовать деревянные; – расстояния от СИП до зданий и сооружений сокращаются по сравнению с неизолированными проводами, соответственно больше вариантов использования ЛЭП в плотных жилых домах;
– меньшие потери при передаче электроэнергии за счет низкого индуктивного сопротивления;
– возможность прокладки СИП по фасадам зданий;
Основной характеристикой изоляционного материала является то, что он не поддерживает горение. Провод СИП-5нг по большинству своих характеристик соответствует проводу АсХСн, произведенному на европейском оборудовании. Применяется, как и другие провода СИП, при строительстве линий электропередачи и воздушных линий электропередач.
Скрутка: изолированные жилы скручены с шагом скрутки не более 45 см. Скручивание имеет правильное направление.
Материал сердечника: круглый алюминий, герметичный. Провод изготавливается сечением 16-120 мм2. При этом, если номинальное сечение не превышает 25 мм2, применяют правостороннюю скрутку, для больших размеров – левостороннюю.
Заполнитель: нет
Экран: нет
Броня: нет
Жила: стальная проволока
Изоляция: светостабилизированный сшитый полиэтилен, негорючая силано-сшиваемая композиция на основе сополимера полиэтилена с винилацетатом.
Расшифровка SIP-5ng (AsXSn):
Что означает аббревиатура SIP? Эта аббревиатура расшифровывается как –
S – самонесущий
I – изолированный
P – провод (именно провод, а не кабель, как его ошибочно называют некоторые)
нг – не поддерживающая горение
аббревиатура AsXSn в расшифровке европейского варианта – самонесущий провод(ы) с алюминиевыми жилами (А), с изоляцией из «XLPE», стойкий к ультрафиолетовому излучению (XS) и не распространяющий горение ( о)
Применение и монтаж СИП:
СИП применяют для устройства воздушных линий электропередачи и ответвлений к вводам в жилые дома, надворные постройки, для прокладки ответвлений магистральных линий электропередачи, были заложены по воздуху, так и для их модернизации.
С их помощью к электричеству подключаются промышленные предприятия или частные потребители, с помощью которых можно легко организовать ввод электроэнергии на даче или в частный дом. Кроме того, этот проводник используется для наружного освещения. Монтаж можно осуществлять на стены зданий, инженерных сооружений, а кроме того, на опоры существующих проводов. Линия из такой проволоки может проходить по стенам и фасадам зданий, как производственных, так и жилых. Обладая высокой термостойкостью (от -60°С до +50°С), СИП-провод чаще всего используется в регионах с холодным и умеренным климатом и может прослужить до 25 лет.
Особенности прокладки и монтажа СИП:
Прокладка провода не требует специальных навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек. Предоставим поверхностный обзор монтажа СИП. Анкерные крепления устанавливаются на опору специальными металлическими скобами, которые будут удерживать специальные хомуты. СИП укладывается на опоры методом протяжки, на столбы устанавливаются преднакатные ролики, с защитным слоем из пластмассы, препятствующие повреждению изоляции протягиваемого кабеля, и натягивается свинцовый канат, намотанный из мотка.
Во время установки следует избегать волочения по земле и ветвям деревьев. С помощью динамометра установите допустимое натяжение троса. После этого провод фиксируется в пролетах. Стыковка и разветвление линии производится герметичными хомутами. Электрический контакт осуществляется путем протыкания защитного слоя шипами. Соединение можно осуществлять под напряжением, конструкция прокалывающего зажима позволяет безопасно выполнять эту процедуру.
– Минимальное расстояние по горизонтали от СИП до элементов ближайших зданий и сооружений с наибольшим отклонением:
– до балконов, террас, окон 1,0 м;
– до глухих стен 0,15 м;
– Минимальное вертикальное расстояние при проходе над крышами зданий:
– для производственных зданий и сооружений 2,5 м;
– для малых архитектурных форм (торговые павильоны, киоски и др.) 0,5 м;
– Минимальное расстояние при проходе вдоль стены здания
по вертикали:
– 0,3 м над окном или входной дверью;
– над окном или балконом 0,5 м;
– до земли 2,75 м
по горизонтали:
– до окон 0,5 м;
– до балконов и входных дверей 1,0 м;
– Минимальное расстояние в зазоре от стены здания до СИП 6 см;
Допустимые токовые нагрузки провода СИП-5, а также допустимые односекундные токи короткого замыкания в таблице ниже.
| Номинальное сечение проводника, мм2 | Допустимый ток нагрузки для сетей напряжением 0,6/1 кВ, А, не более | Допустимый ток короткого замыкания в течение одной секунды. кА, не более |
| 16 | 100 | 1,5 |
| 25 | 130 | 2,3 |
| 35 | 160 | 3,2 |
| 50 | 195 | 4,6 |
| 70 | 240 | 6,5 |
| 95 | 300 | 8,8 |
| 120 | 340 | 10,9 |
| Технические характеристики | |
| Допустимая температура нагрева токопроводящих жил в режиме перегрузки (до 8 часов в сутки) | 130°С |
| Допустимая температура нагрева токопроводящих жил при коротком замыкании с протеканием тока короткого замыкания до 5 секунд | 250°С |
| Рабочая температура | от -60 °С до +50 °С |
| Минимальная температура укладки проводов | -20 °С |
| Длительно допустимая температура нагрева активной зоны | +90 °С |
| Минимальный радиус изгиба при укладке | 10 диаметров проволоки |
| Минимальный срок службы | 25 лет |
| Механические характеристики | |||||
| Номенклатура проволоки | Номинальный диаметр жилы, мм | Наружный диаметр проволоки, мм | Расчетная масса 1 км провода, кг | Минимальная разрывная нагрузка несущих проводов, кН, не менее | Номинальная толщина изоляции, мм |
| Провод СИП-5нг 2×16 | 4,8 | 16,8 | 138,1 | 5 | 1,2 |
| Провод СИП-5нг 4×16 | 4,8 | 20,2 | 276,2 | 9,8 | 1,2 |
| Провод СИП-5нг 4×25 | 6 | 23,4 | 400,5 | 15,4 | 1,2 |
| Провод СИП-5нг 4×35 | 7 | 26,1 | 521,2 | 21,5 | 1,2 |
| Провод СИП-5нг 4×50 | 8,4 | 30,9 | 730,8 | 30,7 | 1,4 |
| Провод СИП-5нг 4×70 | 9,8 | 34,6 | 983,1 | 43 | 1,6 |
| Провод СИП-5нг 4х95 | 11,6 | 39,9 | 1304,6 | 58,4 | 1,7 |
| Провод СИП-5нг 4х120 | 13 | 43,6 | 1624,4 | 73,7 | 1,7 |
При необходимости осуществляем изготовление проводов на заказ, специальный номенклатурный ряд, не входящий в стандартный перечень продукции.
Купить провод самонесущий СИП-5нг (АсХСн) по доступной цене оптом от завода производителя кабельной продукции МПКА можно по доступной цене.
Часто задаваемые вопросы о структурно-изолированных панелях (SIP)
Нажмите здесь, чтобы загрузить эти вопросов и ответов SIP для дальнейшего использования.
Структурные изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с SIP сэкономит вам время, деньги и труд.
Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером от 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке каркасных стен. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.
Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более.
В примере 2021 года для типичного дома площадью 2000 квадратных футов использование SIP экономит более 16 000 долларов США только за счет устранения затрат на сырье 2 x 4 из-за высокой стоимости пиломатериалов по сравнению с OSB, используемыми для SIP. См. 2021 блог на эту тему.
Структурные теплоизоляционные панели являются одной из самых экологически безопасных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Конструкции SIP могут сэкономить на 45% больше CO2 с окупаемостью энергии за 5,1 года и окупаемостью парниковых газов за 3,8 года по сравнению с примерами из стержневого каркаса.
Узнайте больше на нашем страница устойчивого строительства .
Структурные характеристики СИП аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости. SIP используются для конструкций с сильным ветром, превышающим 180 миль в час, и одобрены для строгих зон Флориды с высокими скоростями ураганов (HVHZ). Несущая площадь SIP эквивалентна зданию с каркасом 2 x 10 с шагом 16 дюймов в центре.
SIP могут быть спроектированы для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA. Для получения дополнительной информации загрузите бесплатный документ SIP Design Best Practices 3 — SIP Structural Capabilities .
Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC.
Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера. Для получения дополнительной информации загрузите бесплатную брошюру Передовой опыт проектирования SIP 2 — Системы HVAC с SIP .
Здания SIP чрезвычайно герметичны, скорость утечки воздуха составляет менее 3 воздухообменов в час при давлении 50 Па (3,0 ACH50) и требуется механическая вентиляция. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении.
Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Дополнительную информацию см. в 50-минутном обучающем видео SIPA 9.0370 Интеграция механических систем с SIP .
Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.
Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.
Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить проверенные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.
Многие производители SIPA участвуют в одночасовом пожарном листе Intertek для определенных SIP-сборок.
SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и традиционной ферменной крышей или со стенами из стержней и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания из деревянного каркаса и стальных конструкций.
Большинство конструкций из SIP-панелей очень похожи на обычные конструкции. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки должны быть герметизированы специально разработанным герметиком SIP или пенопластовым герметиком, а в некоторых случаях и самоклеящейся лентой SIP. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньшие панели размером 8 на 4 фута можно установить вручную, более крупные панели размером 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Здание с SIP: НЕОБХОДИМО ЗНАТЬ .
Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Крупногабаритные панели можно разрезать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле.
Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.
Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.
Хотя термиты не питаются сердцевинами пенопластовых панелей, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают СИП с пенопластом, обработанным боратом, и/или ОСП. Термитов также можно отпугнуть за счет использования специально разработанной стальной сетки в месте соединения фундамента. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.
Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.
Некоторые производители кровли дают гарантию на битумную черепицу поверх невентилируемых SIP-крыш, в то время как другие аннулируют гарантию из-за более высокой температуры гонта. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного увеличивается (2–3 градуса по Фаренгейту) в сборке невентилируемой крыши, цвет черепицы и ориентация крыши оказывают гораздо более сильное влияние на долговечность черепицы.
Согласно Руководству строителя по структурно-изолированным панелям (SIP) , опубликованном Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровлей SIP составляет от одного до двух лет.
Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбрать из множества более прочных кровельных материалов, не содержащих асфальт, или предусмотреть вентиляционное пространство между кровельными панелями SIP и кровельным материалом (известное как холодная или вентилируемая крыша).
Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.
Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между кровельными панелями SIP и кровельным материалом (так называемая «холодная крыша»).
Эта передовая практика не является обязательным требованием для зданий SIP, но является разумной дополнительной мерой для повышения долговечности и влагостойкости здания.
Начните с загрузки обзорного документа Проектирование с использованием SIP: КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ. Узнайте больше из часового обучающего видео Базовое проектирование и проектирование SIP .
Дополнительные ресурсы см. на веб-странице SIPA Designing with SIP или обратитесь к местному производителю SIP.
Информацию о ценах можно получить, обратившись к любому производителю или дилеру/дистрибьютору SIPA. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.
Исследование, проведенное R.S. Минс показывает, что строительство с использованием SIP-панелей может сократить трудозатраты на каркасные, электрические и сантехнические работы на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ.
Экономия усилий по установке дверей, окон, шкафов и гипсокартона и отказ от непрерывной изоляции (ci) являются типичными. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.
Строительство SIP признано Международным советом по строительным нормам и правилам, которые используются большинством юрисдикций в США. SIP также одобрены штатом Флорида для зон с высокой скоростью ураганов (HVHZ).
Для жилых зданий специальные методы строительства стеновых систем SIP включены в Раздел R610 Международного жилищного кодекса 2018 года. Для приложений, выходящих за рамки Раздела R610, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.
Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP.
Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.
Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив информацию о возможностях выдергивания крепежа от производителя SIP.
Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. В Руководстве строителя по структурно-изолированным панелям (SIP) содержится подробная информация по креплению различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.
Гребень гонта представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке крыши и встречается в традиционных кровельных конструкциях с фермовым каркасом, а также в кровельных конструкциях SIP.
Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных SIP-панелей.
Несколько сборок, препятствующих образованию гребней из гонта, описаны в Руководстве строителя по структурно-изолированным панелям (SIP) . Задание холодной кровли (вентилируемой с тыльной стороны) или просто обшивка кровли дополнительным слоем ОСП в шахматном порядке над стыками панелей позволит исключить возможность нарезки гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.
Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. См. SIPA Таблица значений R для минимальных значений R для общедоступных SIP.
Статические R-значения, подобные приведенным в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.
Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные данные R-значения для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19. Для получения более подробной информации загрузите бесплатную версию SIP Design Best Practices 1: High-Performance SIP Building Envelope .
Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.
В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, в местах соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.
SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.
В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор. Встраивание двутавровых балок в крыши SIP также может легко увеличить пролеты крыши и нагрузки.
Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит. В настоящее время более энергоэффективные, современные и тонкие светодиодные светильники заменили потребность во встроенных светильниках.
Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.
Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.
Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.
Это не следует путать с требованием о внешних водонепроницаемых барьерах, которые защищают все внешние деревянные конструкции от объемной воды. Подробные рекомендации по пароизоляции см. в Руководстве строителя по SIP Джозефа Лстибурека.
Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.
Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены накладную канавку, чтобы скрыть сантехнику.
Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как дренажные отверстия (DWV), могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.
Рекомендуется, чтобы производители шкафов предоставили инструкции о том, как прикрепить их продукт к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Из-за последовательной, плоской природы SIP-стен шкафы обычно легче висят с меньшим количеством неровностей при установке.
Если производитель шкафов не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепежа, узнав о возможностях выдвижения крепежа у производителя SIP.
Водо- и воздухонепроницаемая оболочка здания SIP является основой успешной стратегии борьбы с плесенью.
Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти.
В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.
Для домовладельцев первым шагом является поиск качественного строителя, имеющего опыт строительства SIP. Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике членов SIPA, чтобы найти опытного строителя SIP в вашем регионе. Рассмотрите возможность использования Мастера SIP Builder, сертифицированного SIPA, который завершил Building Education с программой SIPs Training (BEST) . Вы можете найти их в каталоге.
Для строителя, который хочет начать свой первый проект SIP, первым делом нужно найти производителя или дилера/дистрибьютора, с которым можно работать, и изучить некоторые из множества доступных образовательных ресурсов.
Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по проектированию, они преобразуются в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.
Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о процессе заказа SIP и чертежах компоновки SIP . Для получения более полной информации о процессе загрузите бесплатную брошюру Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ .
Для специалистов-строителей, компетентных в стандартных технологиях деревянного каркаса, задача изучения SIP не представляет сложности.
