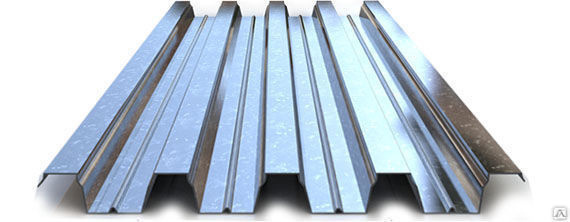

Профнастил Н-114 ― наиболее прочный в линейке «Металл Профиль»
Профилированный лист Н-114 ― самый прочный и жёсткий в ассортименте «Металл Профиль». Буква «Н» сообщает, что перед нами несущий профнастил ― такой материал выдерживает серьёзные нагрузки в горизонтальной и вертикальной плоскости. Цифра «114» означает высоту профиля ― 114 мм, наибольшую в линейке «Металл Профиль».
Расскажем об этом материале подробнее:
- Из чего производят профнастил Н-114?
- Какие подвиды есть у профнастила Н-114, какими характеристиками они обладают?
- В каких случаях профилированный лист типа «Н» высотой 114 мм ― оптимальный вариант?
- Какие у него преимущества?
Из чего изготавливают профлист Н-114?
Профнастил Н-114 выпускается в двух вариантах: оцинкованный и с полимерным покрытием.
Первый изготовлен из оцинкованной стали. Второй можно схематично представить как «пирог» из нескольких слоёв. Обратите внимание: защитные слои покрывают сталь с обеих сторон, обеспечивая защиту от коррозии и эстетичный внешний вид материала.
Каждый слой выполняет свою функцию.
- Стальная основа защищает профлист от механических воздействий (толщина стали влияет на прочность изделия и на цену. Чем толще профнастил Н-114 ― тем он жёстче и дороже).
- Цинк, который покрывает сталь с обеих сторон, обеспечивает эффективную защиту от ржавчины.
- Пассивирующий слой представляет собой оксидную плёнку ― это дополнительный антикоррозийный барьер.
- Грунт соединяет цинковый слой с финишным (полимерным).
- Полимерное покрытие (защитное либо защитно-декоративное). Для внутренней стороны профлиста используют стандартное защитное покрытие светло-серого цвета, для лицевой ― защитно-декоративное, вид и цвет которого выбирает заказчик. Например, внешняя сторона может быть покрыта Полиэстером. Он отличается широким выбором оттенков и доступной ценой, это один из самых востребованных вариантов в компании «Металл Профиль».
Но, по желанию заказчика, профнастил можно изготовить в любом другом покрытии.
Но, по желанию заказчика, профнастил можно изготовить в любом другом покрытии.Профнастил Н-114: технические характеристики
Этот вид профлиста выпускается в двух версиях: с полезной шириной 600 и 750 мм. Расскажем о каждом варианте подробнее.

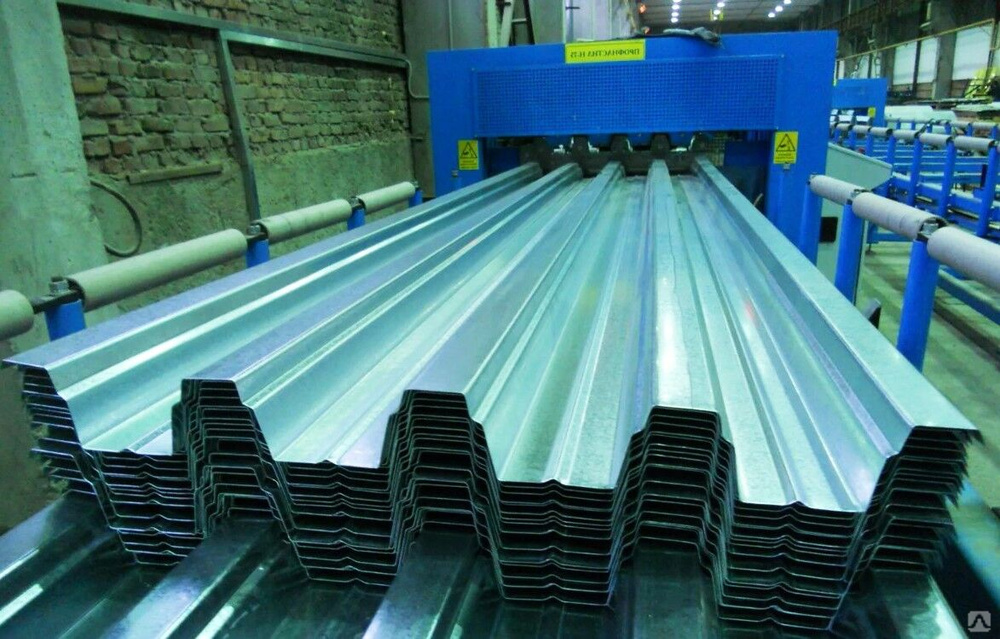

Профлист Н-114х600
Профилированный лист Н-114х600 производят на заводе «Металл Профиль» в Верхней Пышме. Он доступен к заказу только в Свердловской, Курганской, Оренбургской, Тюменской, Челябинской областях, Пермском крае, Республике Башкортостан, Республике Удмуртия, Ямало-Ненецком автономном округе, Ханты-Мансийском автономном округе.
- Высота профиля ― 114 мм.
- Полная ширина листа ― 646 мм (мы подразумеваем габаритную ширину).
- Полезная ширина ― 600 мм. Зная этот параметр и размеры объекта строительства, вы сможете рассчитать расход профлиста Н-114.
- Толщина стальной основы ― 0,7–1 мм. Такая толщина характерна для несущего профлиста, который должен выдерживать существенные нагрузки.
Так выглядит профнастил Н-114х600 в разрезе:
На рисунке буквами «А» и «В» обозначены лицевые стороны. У стороны А гофры с узкими гребнями (60 мм) и широкими подошвами (104 мм). У стороны В наоборот ― верхняя часть волн широкая (104 мм), а нижняя ― узкая (60 мм).
Гребни, подошвы и боковые стороны гофр усилены рёбрами жёсткости ― по 1 ребру на каждой стороне трапеции.

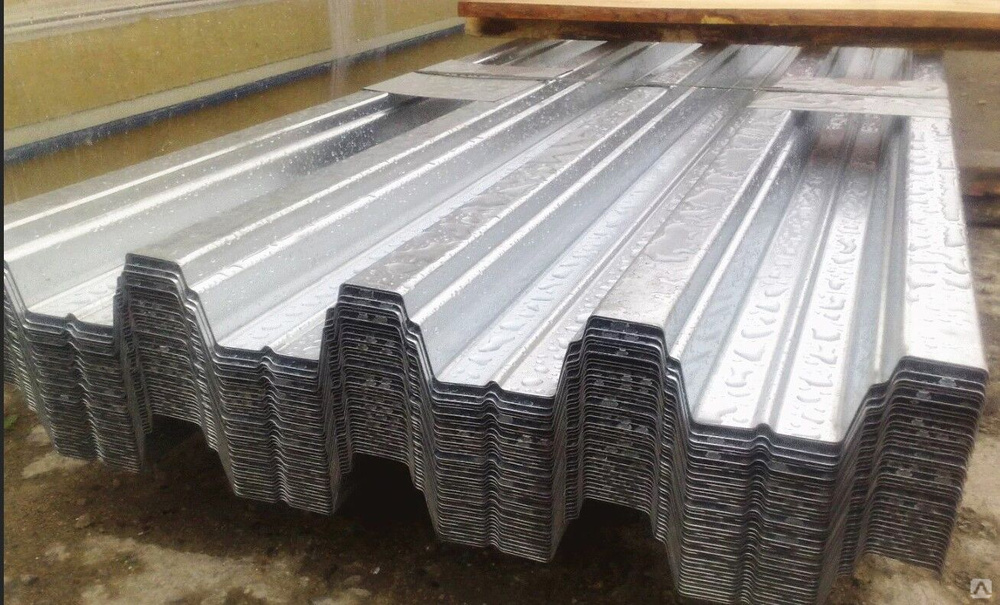

Профилированный лист Н-114х750
Этот вид профлиста Н-114 производят на заводе в Балакирево, он доступен к заказу в любом регионе.
Профнастил Н-114х750 отличается от Н-114х600 габаритами листа, размерами гофр и дополнительными рёбрами жёсткости. Рассмотрим его характеристики.
- Высота профиля ― 114 мм.
- Габаритная ширина листа ― 807 мм.
- Рабочая ширина ― 750 мм.
- Толщина стальной основы такая же, как у Н-114х600 – 0,7–1 мм.
Так выглядит профнастил Н-114х750 в разрезе:
По сравнению с Н-114х600, у профнастила Н-114х750 гофры более широкие.
Также они усилены дополнительным ребром жёсткости ― на рисунке видно, что на гребне трапеций расположены 2 ребра жёсткости, а не 1.
Если вы выберете в качестве лицевой сторону А, то верхняя часть трапеций будет узкой (80 мм), а нижняя ― широкой (126 мм). У стороны В гофры отличаются узкой подошвой (80 мм) и широкими гребнями (126 мм).
Боковые стороны гофр также усилены рёбрами жёсткости.
Внимание: несмотря на конструктивные различия, у Н-114х600 и Н-114х750 одинаковая сфера применения.
Профнастил Н-114: область применения
Характеристики профнастила Н-114х750 и Н-114х600 определяют его сферу эксплуатации. Рельефный жёсткий профлист не используют для облицовки заборов или обшивки фасада ― на них не приходятся внушительные нагрузки, на которые рассчитан Н-114.

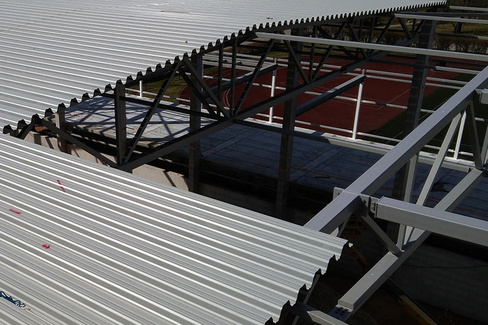

Из профлиста Н-114 монтируют крупные крыши с большими пролётами ― например, на ангарах, заводах, складах, стадионах. Для кровель используют лицевую сторону А (с узкими гребнями и широкими подошвами гофр).
Н-114 можно монтировать на редкую обрешётку ― пролёты могут достигать 6 м. Это самонесущий профлист, он самостоятельно «держит» свой вес и отлично переносит снеговую нагрузку. Высокую несущую способность обеспечивают высокий профиль и дополнительные рёбра жёсткости.

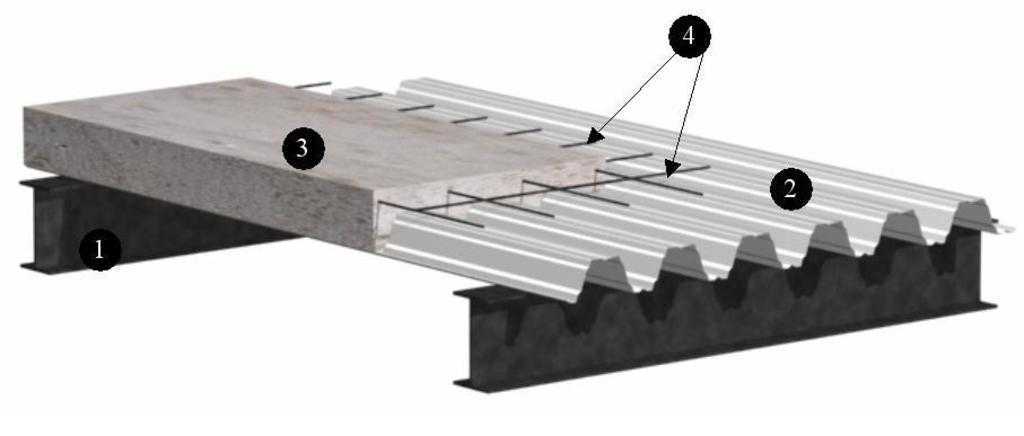

Профлист Н-114 часто используют в качестве несъёмной опалубки. Материал выступает в качестве основы, которую заливают бетоном. После заливки профнастил не вынимают, поэтому опалубку и называют несъёмной.
Внимание: в процессе заливки профлист не должен деформироваться. Именно поэтому для несъёмной опалубки выбирают только прочный несущий материал, способный выдержать вес бетона.
Такую технологию используют при монтаже плит межэтажных перекрытий. Для этого профнастил для перекрытий Н-114 заливают бетонным раствором. В результате получается железобетонная плита, которая способна выдерживать статические и динамические нагрузки и равномерно распределять их на фундамент и каркас.
Для несъёмной опалубки обычно используют оцинкованный профлист Н-114 без полимерного покрытия.
Во-первых, профнастил скрыт под слоем бетона, декоративное покрытие незаметно. Во-вторых, материал практически не контактирует со внешней средой, а значит, коррозия исключена, оцинковки достаточно и дополнительная защита от ржавчины не требуется. В-третьих, оцинкованный профлист дешевле, в данном случае переплата за полимерный слой будет лишней.
Также профнастил Н-114 применяют для монтажа несущих конструкций и каркасных строений.
Преимущества Н-114
Вывод
Профлист Н-114 ― наиболее прочный в ассортименте «Металл Профиль». Он кардинально отличается от других видов профнастила.
Профилированный лист Н-114 используют только для крупных кровель с большими пролётами, несущих конструкций либо в качестве несъёмной опалубки. Декоративные качества второстепенны, его настоящая суперспособность ― великолепные прочностные характеристики. Он эффективно справляется с нагрузками, которые другой материал может просто не выдержать.
Если вы ищете надёжный прочный профлист для монтажа крупных промышленных или гражданских объектов ― выбирайте Н-114 производства «Металл Профиль»! В этом материале сочетаются отменные прочностные свойства, отличное качество и доступная цена.
Профлист МЕТАЛЛ ПРОФИЛЬ Н-75×750-A (ОЦ-01-БЦ-1)
Описание
Профлист МЕТАЛЛ ПРОФИЛЬ Н-75×750-A (ОЦ-01-БЦ-1) часто используется в Нижнем Новгороде для монтажа кровли. Изначально он представляет собой металлический оцинкованный лист толщиной 1 мм с покрытием. После проката на специальном оборудовании металл принимает волнообразный вид. Несущая способность профилированного листа на порядок выше плоского.
Профиль Н-75:
Самонесущий профлист Н-75 является одним из наиболее стабильных стройматериалов из тонколистовой стали. Это название он приобрёл благодаря тому, что его жёсткость и прочность допускают возможность ограничиваться меньшим числом опорных элементов. Приличное число рёбер жёсткости предоставляет возможность применять его в наиболее суровых условиях.
Данный профлист подойдёт при строительстве промышленных и коммерческих зданий, аграрных объектов| спортивных сооружений. Он используется в роли кровельного материала, внутренних стен в зданиях, несъёмной опалубки, несущих элементов в строениях из металлопрофиля, прочных ограждений. Профнастил с высотой гофры 75 мм с достоинством переносит значительные статические и динамические воздействия в виде мокрого снега и порывистого ветра. Хорошую стабильность материалу гарантирует не только присутствие дополнительной канавки, проходящей по всей длине широких гофр, но и толщина металла – от 0,65 до 1 мм, и глубина волн – 75 мм.
Покрытие Цинк:
Цинк ― металл, активно применяемый для обработки стальных изделий с целью защиты от коррозии. Во-первых, он представляет собой механический барьер и не позволяет агрессивным веществам соприкасаться с металлом. Во-вторых, за счёт устойчивости цинка к атмосферной коррозии, он будет предохранять изделие даже при повреждении внешнего слоя.
Основные виды цинкования – холодное и горячее. При первом варианте покрытие напыляется, как краска, например, краскопультом. Во втором ― железные листы окунают в ёмкость с жидким цинком. Мы используем второй метод, так как он даёт возможность распределить покрытие однородным слоем. Пропущенных участков не остаётся, следовательно, стальное изделие полностью защищено от влияния агрессивной среды. Долговременная защита и доступная стоимость цинкового покрытия ― его несомненные преимущества! Чтобы сделать кровлю эстетичнее и привлекательнее, используйте в качестве финишного слоя полимерные покрытия Компании Металл Профиль.
Преимущества:
- Пожаробезопасность и экологичность.
- Малый вес профлиста позволяет произвести его монтаж самостоятельно.
- Доступный и простой в эксплуатации материал.
- Сочетается с любым дизайн-проектом.
- Не подвержен механическим повреждениям, выцветанию и сложным климатическим условиям.
- Широкий спектр видов профиля с разной несущей способностью.
- Легко ремонтировать: небольшие царапины можно обработать ремонтной эмалью, а дефектные сегменты заменить на точно такие же.
- Продолжительный срок эксплуатации — до 50 лет*.
