крепление кровельного профнастила к деревянной обрешетке
Содержание статьи
Как крепить профнастил на крышу саморезами: подробная инструкция в деталях
Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.
Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?
Содержание
Выбор крепежа для качественного крепления
Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!
В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.
Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.
Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:
Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже
Крепление профнастила к обрешетке
На сегодняшний день наиболее распространенным и востребованным материалом для обшивки строений, обустройства заборов, навесов и других строительных работ, является профнастил. Кроме отмеченных сфер применения, профнастил также будет оптимальным решением для строительства небольших приусадебных построек, гаражей и маленьких сараев.
Преимущественным критерием, который влияет на окончательный выбор потребителя, является простота в монтаже и обработке этого строительного материала.
Для крепления листов профнастила должна быть оборудована так называемая обрешетка (рис. 1). В случае обустройства забора из этого материала или кровельных работ обрешетка будет тем основанием, которое выдерживает вес листа, воздействия извне и фактически является скелетом конструкции. Качественно выполненная обрешетка также важна для прочности и надежности конструкции, как и правильно выполненная работа по креплению листов профнастила к ней.
В зависимости от вида работ и материала, из которого сконструирована обрешетка, следует правильно выбирать средства крепления. Ни в коем случае не следует крепить листы профнастила к деревянной обрешетке гвоздями, что может привести к нарушению целостности защитной поверхности металлического листа.

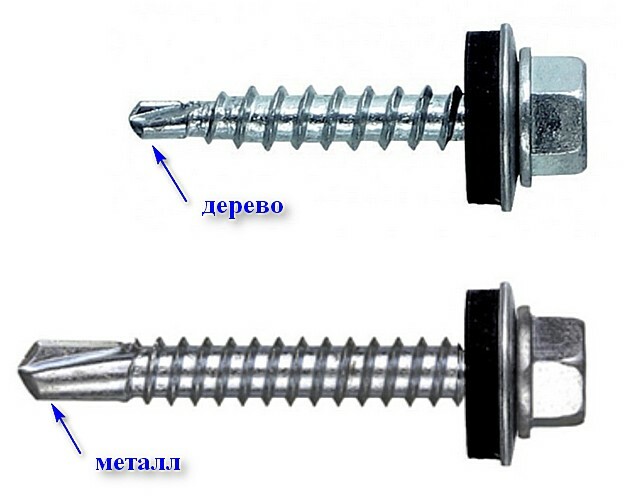

Крепление профлиста к металлической обрешеткеК строительным работам, в которых применяется металлическая обрешетка или основание относятся возведение забора, монтаж навеса или иных несущих конструкций. В отличие от работ, где применяется деревянная обрешетка, здесь необходимы специальные саморезы.
Подобные метизы снабжены специальным сверлом на конце, которое позволяет просверливать и соединять металлическое полотно с обрешеткой. Такие саморезы снабжены гидроизоляционной шайбой, имеющей на одной из сторон резиновую прокладку. Следует особое внимание уделять моменту зажима самореза, поскольку излишне затянутый или недостаточно вкрученный метиз может навредить не только профлисту, но и потерять гидроизоляционные качества перетянутой резиновой шайбы (рис. 2).
Вкручивание саморезов можно осуществлять ручной дрелью или шуруповертом, использую специальную насадку переключив инструмент в режим малых оборотов.

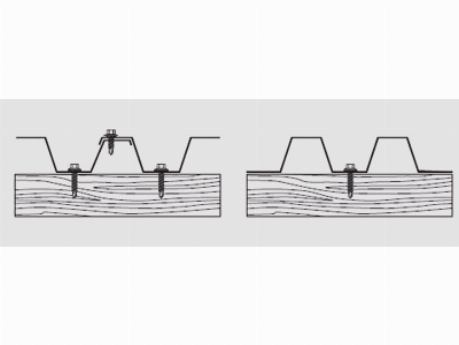

Крепление профлиста к деревянной обрешеткеДеревянная обрешетка наиболее распространена при осуществлении кровельных работ, монтаже навесного потолка или обшивки стен. При креплении профлиста к деревянной основе используют обычные саморезы также с прокладками, которые предназначены для защиты участка профлиста под шляпкой метиза при его вкручивании.
Работа по креплению профлиста к обрешетке должна осуществляться желательно при сухой погоде. В случае когда используется деревянная обрешетка, следует уделить внимание низкому уровню влажности используемой древесины, в противном случае возможны искривления или деформация конструкции в процессе высыхания.
По общему правилу, но в зависимости от вида работ и определенных условий, метиз должен вкручиваться в нижнюю часть волны профлиста (рис. 3). Учитывая конструкцию обрешетки, среднее количество используемых метизов для крепления профлиста составляет от 5 до 8 штук на квадратный метр.
Одними из возможных вариантов крепления профлиста к обрешетке также следует отметить крепление посредством стальных или алюминиевых клепок. Данный способ предусматривает предварительное сверление листа и обрешетки, что негативно влияет на скорости монтажных работ, но является более выгодным вариантов в плане общей стоимости.
Как крепить профлист на крыше – правила укладки и крепления саморезами
Строительства дома на даче — очень трудоемкая задача, но ее результат стоит всех затраченных усилий. Частичное или полное выполнение работы самостоятельно является хорошим способом сэкономить. В статье пойдет речь об укладке кровли своими руками. Рассмотрим, как крепить профлист на крыше.
Характеристики профлиста
Профилированный лист (его еще называют профнастилом) является очень распространенным материалом в строительстве. Среди его достоинств можно выделить легкость, долговечность, прочность, безопасность для окружающей среды, надежность, а также простоту монтажа. Материал отлично подходит для покрытия кровли, отделочных работ, а также установки ограждений.
Профлист не нужно регулярно красить, цвет не будет выгорать под солнцем. Для изготовления материала используется оцинкованная сталь. Иногда поверх нее наносится полимерное покрытие. По внешнему виду профилированный лист похож на шифер.
Изделия выпускаются во множестве вариаций, отличающихся по эксплуатационным характеристикам, а также размерам.
Марки материала
Существующие марки профнастила:
- «С» — используется для постройки небольших перекрытий, высота гофры в диапазоне от 8 до 44 миллиметров;
- «НС» — используется в качестве кровельного покрытия, высота гофры в диапазоне от 35 до 44 миллиметров;
- «Н» — профнастил с укрепленными ребрами жесткости, используется в качестве капитальной кровли, высота гофры в диапазоне от 57 до 114 миллиметров.
Покрывать кровлю лучше всего с помощью профильных листов с высотой от 20 до 60 миллиметров, в которых имеется специальная канавка для отвода жидкости. Толщина подбирается на основании инженерных расчетов различных нагрузок.
В комплект к изделию должна входить инструкция «Как правильно прикручивать профлист на крышу». Если она отсутствует, следует попросить ее у продавца.
Для владельца загородного дома важно, чтобы кровельное покрытие было долговечным, а также обладало приятным внешним видом.
Как прикручивать профнастил к деревянной обрешетке
Укладка профнастила производится с перекрытием листов, как и других кровельных материалов. При этом расстояние заступа определяется на основании уклона крыши.
Величина нахлеста профиля для крепления профнастила на крышах с разным уклоном:
- Если уклон крыши составляет не больше 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
- Для крыши с уклоном от 15 до 30 градусов нахлест стоит делать от 15 до 20 сантиметров.
- Для крыши с уклоном более 30 градусов нахлест стоит делать от 10 до 15 сантиметров.
Рекомендация: для крыши с уклоном не больше 12 градусов величина заступа должна быть не меньше 25 сантиметров.
А все стыки необходимо заполнить герметиком.
Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. При этом необходимо учитывать величину карнизного свеса, которая высчитывается из высоты профиля.
Величина карнизного свеса:
- Если глубина волны профилированного листа равняется 8, 10 или 20 мм, величину свеса нужно делать от 5 до 10 см.
- В остальных случаях — больше 20 см.
Для крепления профлистов используются саморезы с длиной в диапазоне от 2 до 25 см и диаметром 4.9-6.3 мм. В крепежных элементах EKT, Hilli, Fisher имеются сверлящие бородки. Такие саморезы получится закрутить без предварительной подготовки. В качественных самонарезающих винтах присутствуют специальные прокладки, защищающие отверстия от попадания жидкости.
Рекомендация: при выборе саморезов стоит учитывать длину цилиндрической резьбы. В качественных крепежных элементах этот показатель должен быть больше ширины соединяемых листов не меньше чем на 5 мм.
На квадратный метр кровельного покрытия уходит в среднем от шести до восьми саморезов.
Еще стоит помнить, что для крепления профнастила к обрешетке нужно использовать резиновые уплотнительные шайбы. В нижние участки изделия ввинчиваются саморезы по величине от 28×4.8 мм. А вот конек крепится на верхние «волны» (детальнее: “Как установить конек на крышу из профнастила”).
Устройство изоляции
Необходимо знать не только о том, как крепить профнастил на крыше саморезами, но и о правильном устройстве изоляции — очень важном этапе монтажа кровельного материала. Дело в том, что под кровлей образуется влага. Конденсат постепенно разрушает покрытие, в результате потребуется его замена. Изоляция позволяет защитить кровлю от образования влаги. Сама задача включает в себя устройство тепло- и пароизоляции, а также наладку вентиляции.
Повысить срок службы кровли получится, если под профлисты разместить прокладку, защищающую от образования влаги. Предпочтительнее всего выбирать паро-гидроизоляционную мембрану.
Монтируется она на большие гвозди с шагом около 20 сантиметров. Начинать укладку стоит с карниза, идти в направлении конька крыши.
Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Еще нужно сохранять провис около 2 см между стропилами. Листы в местах нахлеста фиксируются на двухсторонний скотч.
Контррейку нужно брать с толщиной 4-5 см, она используется для защиты мембраны во время выполнения работы. Нельзя забывать о вентиляции. Между прокладкой и первой доской нужно оставить свободное пространство в 5 см. При этом край прокладки подворачивается вверх, к тыльной стороне торцевой доски. Пленку легко получится отрезать обычным ножом. Читайте также: “Как положить профнастил на крышу – правила укладки, пошаговое руководство”.
Вентиляционные отверстия размещаются ближе к коньку крыши. Они предназначены для свободного движения воздуха под кровлей, препятствующего возникновению конденсата. Понадобится наладка вентиляционных каналов, небольшой зазор под кровлей, а также наличие вентиляционных решеток, которые размещаются на торцах здания.
Совет: на защитную пленку необходимо закрепить деревянные рейки, они предназначены для отвода образующейся влаги и жидкости. Все места нужно надежно закрепить. Только так получится качественно сделать вентиляционные зазоры. На этом с изоляцией кровли покончено.
Как правильно крепить профнастил на крыше
Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.
Совет: лаги можно заменить весьма причудливой конструкцией. Достаточно взять длинную лестницу и поставить ее к крыше «вверх ногами». Тогда выйдет отличный маршрут для подачи профлистов. Читайте также: “Правильное крепление профлиста саморезами на крыше – инструкция”.
Профилированные листы укладываются поясами поперек ската, при этом первый из них укладывается с 10-сантиметровым припуском на козырек.
Все это крепится на саморезы с шестигранной головкой, в которых присутствует резиновая прокладка для герметизации. Крепящие элементы вкручиваются исключительно перпендикулярно листами, без малейшего отклонения. Желательно выбирать шурупы того же цвета, в какой окрашен профнастил. Тогда они не будут выделяться на общем фоне. Саморезы вкручиваются по краям листа, в его центре, а также местах нахлеста. В схеме крепления профлиста на крыше участвует не менее 6 шурупов. Читайте также: “Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа”.
Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.
Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно.
Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.
Для перекрытия конька кровли можно использовать оцинкованную полосу либо профлист, тоже фиксируемый на саморезы. Когда процедура монтажа подойдет к концу, необходимо очистить крышу от строительного мусора и стружки. Места, где профлист поцарапан или отрезан, нужно подкрасить, чтобы не возникло кромочной коррозии. Через 3 месяца желательно выполнить протяжку саморезов. Связано это с тем, что со временем крепление ослабляется.
Крепление профлиста саморезами – возможные ошибки
Возможные ошибки и действия, которые нельзя совершать при укладке профнастила:
- Ни в коем случае нельзя выполнять крепление профлиста к деревянной обрешетке на гвозди. Они могут слететь при сильном ветре, такое соединение крайне ненадежное.
- Запрещено выполнять сварку и газовую резку профилированных листов.
- При отрезе профлистов нельзя использовать «болгарку».
Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится. - Ножницы по металлу подходят исключительно для продольной резки профнастила. Поперечная резка таким инструментам приведет к деформации изделия. Исправление полученных неровностей — очень сложная задача. И нет никакой гарантии, что получится целиком устранить деформацию. В результате лист будет непригоден для укладки.
Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист будет подвержен коррозии и быстро разрушится.С резкой отлично справятся электроножницы и электролобзик. Еще для этих целей используется циркулярная пила с большими победитовыми зубцами.
какими саморезами крепить профлист на крышу
Содержание статьи
Как крепить профнастил на крышу саморезами: подробная инструкция в деталях
Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.
Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?
Содержание
Выбор крепежа для качественного крепления
Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!
В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.
Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.
Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:
Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже
Правила крепления профнастила саморезами на крыше – выбор крепежей и правила монтажа
Для выполнения крепления профнастила саморезами на крыше используется особая технология, благодаря которой крыша может безупречно эксплуатироваться до полувека.
В большинстве случаев выбор профнастила для перекрытия кровли определяется универсальностью материала. Для него характерна хорошая прочность и высокая устойчивость к негативному воздействию природных явлений, что позволяет получить надежную и долговечную крышу. Помимо этого профилированные листы металла отличаются прочной окраской, которая не выгорает под воздействием солнечных лучей. Это позволяет сэкономить на краске.
Виды саморезов, используемых для крепления профлистов
В качестве крепежных элементов для профнастила используются металлические саморезы, ими же крепят кровельную металлочерепицу.
Выбор крепежа абсолютно не зависит от типа обрешетки и материала ее изготовления, в любом случае используются самоврезающиеся винтовые шурупы высокого качества, оснащенные уплотнительными резиновыми элементами.
Если монтаж выполнять винтами, не предназначенными для фиксации профнастила, то результатом может стать ослабление крепежа и коррозийный налет. Конечно, коррозию можно предотвратить, если отверстия вокруг крепежа заделать герметиком.
Конструктивной особенностью самореза является наконечник в виде сверла, что позволяет обходиться без предварительной подготовки отверстий.
Наличие резинового уплотнителя на каждом винте делает место крепления полностью герметичным.

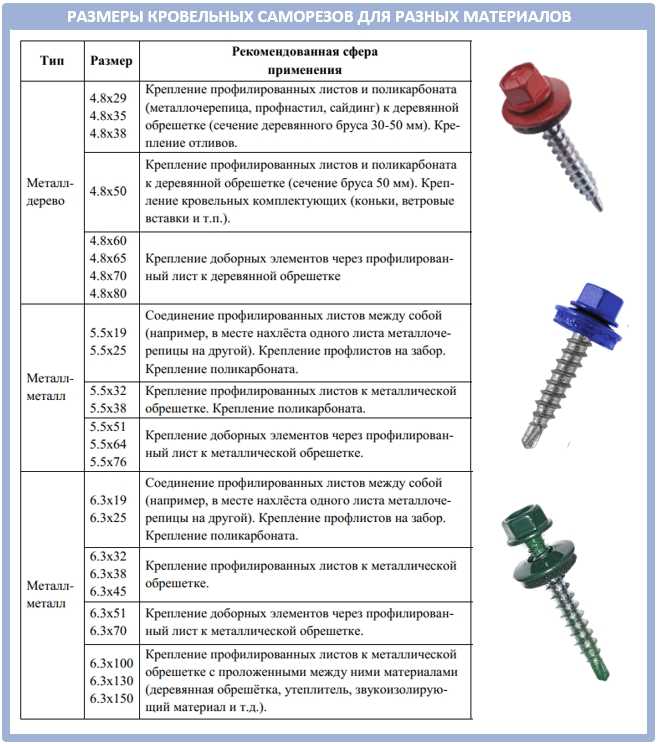

Если говорить о размерах, то наиболее востребованными являются шурупы 4,8*28 мм, хотя производитель предлагает крепежные элементы длиной 19-250 мм и диаметром 4,8-6,3 мм.
Например, для крепления коньковых элементов лучше использовать саморезы, длина которых достигает 80 мм. В целом крепежный элемент должен быть длиннее общей толщины листа на 3 мм, независимо от схемы крепления профлиста саморезами на крыше.
Стандартная шляпка самоврезающихся винтов имеет оптимальную высоту, которая позволяет метизу прочно держаться в бите шуруповерта.
Правила расчета саморезов
Для определения количества крепежных элементов используется две схемы, уникальная и персональная.
Уникальная схема крепления профнастила саморезами на крыше позволяет выполнить расчеты быстрее и проще, благодаря постоянству цифр. При незначительной ветровой нагрузке на 1 м 2 берут 4 самореза. Этого количества вполне достаточно, чтобы листы профнастила не вибрировали. В регионах с преобладанием сильных ветров, которые будут постоянно оказывать воздействие на кровельную конструкцию, на одном квадратном метре размещают 8 саморезов.
Для примера можно взять следующую схему: крепление профнастила будет выполняться на скатах крыши общей площадью 50 м 2 в доме, расположенном на открытом, хорошо продуваемом участке. С учетом сильной ветровой нагрузки необходимо взять по 8 саморезов на один квадратный метр поверхности.
Делая соответствующие расчеты, получается следующий результат:
При вычислении следует учитывать необходимое отклонение 5%, следовательно, для работы потребуется такое количество крепежей:
Персональная схема крепления профлиста подразумевает учет общей нагрузки на кровлю. Особенностей обрешетки, кровельного материала и назначение крыши. В большинстве случаев при креплении профнастила на металлическую обрешетку шаг между крепежами составляет 50 см. При минимальных нагрузках со стороны это расстояние может быть увеличено. Следовательно, для каждой крыши расчет проводится индивидуально.
Опытные строители рекомендуют в любом случае приобретать саморезы с небольшим запасом, чтобы избежать непредвиденных ситуаций.
Особенности монтажа профнастила на крыше – схема
Чтобы качественно выполнить монтаж листов профнастила на крыше, важно не только уметь правильно выбирать крепежные элементы. Необходимо знать, как правильно вкручивать саморезы в профнастил при непосредственном креплении этого кровельного материала.
Для начала следует точно определить, в каких целях будет использоваться крыша. Ведь кровля мансардного этажа обустраивается совсем по другой схеме в отличие от холодного чердачного помещения. Не исключено, что профнастил планируется использовать для перекрытия крыши над гаражом или какой-либо хозяйственной постройкой (прочитайте также: “Как сделать перекрытие крыши профнастилом своими руками – пошаговое руководство”). Следовательно, форма кровельной конструкции, ее площадь, состав «пирога», количество материала и крепежных элементов полностью зависит от планируемого использования крыши.
В качестве кровельного материала чаще всего используются профилированные листы «Н» определенных размеров, причем высота и толщина волны подбирается индивидуально для каждого объекта.
Кроме того для надежного крепления профнастила на крыше расстояние между саморезами подбирается по индивидуальному плану.
После определения необходимого количества материала можно приступать к непосредственному монтажу, соблюдая следующие правила:
- Начинают укладку листов с нижнего ряда вдоль карнизного свеса.
- Листы первого ряда должны немного свисать с кровли, чтобы обеспечить защиту стенам от дождя и снега.
- Саморезы вкручиваются строго перпендикулярно поверхности. При этом простое полотно крепится саморезами с резиновой прокладкой, а монтаж ендов выполняется метизом с жестяным уплотнителем.
- Допускается предварительно соединять по несколько листов между собой и крепить конструкцию блоками. Такие действия несколько ускоряют выполнение работы.
- Для решения вопроса, с каким шагом крепить профнастил, следует знать, что профилированные металлические листы фиксируются саморезами между волнами. А вот крепление конька выполняется на гребне волны.
Укладка гидроизоляции и пароизоляции
Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.
Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги.
Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.
Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.
По функциональному назначению строения определяется количество слоев кровельного пирога.
К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.
Вычисление расстояния и шага обрешетки под профнастил
В качестве обрешетки для крыши из профнастила над жилым домом рекомендуется использовать деревянные бруски. Расстояние между ними определяется величиной угла наклона скатов и высотой волны профилированного листа.
Чтобы правильно выбрать расстояние между брусками, шаг крепления профлиста на кровле и качественно закрепить его, необходимо придерживаться следующих рекомендаций:
- При уклоне скатов крыши более 15 0 расстояние между брусками обрешетки может составлять 35-50 см.
- Если скаты имеют угол наклона меньше 15 0 , то рекомендуется использовать сплошную обрешетку. В этом случае листы кровельного материала могут иметь высоту волны не меньше 20 мм. Кроме того нельзя забывать, что укладка листов должна выполняться с нахлестом до 20 см.
- Если уклон скатов не превышает 15 0 , а высота профиля листа равна 35 мм, то допускает делать шаг между брусками 30 см. При этом нахлест материала может достигать 20 см.
- На аналогичном скате профилированные листы с высотой волны 44 мм можно укладывать на обрешетку, шаг которой равен 50 см и выше.
- При наклоне скатов 20 0 листы укладываются с нахлестом 10-15 см на обрешетку с шагом 30-40 см.
- Незначительный угол наклона, менее 12 0 , требует дополнительного применения герметика в местах стыка. В исключительных случаях сооружение фиксируется металлическими заклепками.
В исключительных случаях сооружение фиксируется металлическими заклепками.Причины протечек при правильной укладке профнастила
Довольно часто возникает ситуация, когда крепление профлиста к обрешетке саморезами выполнялось по всем правилам, но на кровле обнаруживаются протечки. Причиной этому может стать неправильное обрезание листов.
Дело в том, что резка металлических профлистов выполняется обычными или электрическими ножницами по металлу, причем для косых вырезов лучше использовать электрический лобзик.
Места реза в обязательном порядке обрабатывают с помощью герметизирующего водонепроницаемого состава, что препятствует образованию коррозийных процессов на кромках листа.
Если профнастил фиксируется на металлических прогонах, то предварительно нужно просверлить отверстия для крепежных элементов. После установки крепежа оставшееся пространство заделывают герметиком.
При необходимости передвижения по кровле из профнастила следует пользоваться обувью с мягкой подошвой, чтобы не допустить повреждения кровельного материала.
С этой же целью не рекомендуется класть используемые инструменты на покрытие. Лучше всего пользоваться специальными деревянными ящичками.
При случайном повреждении защитной пленки профилированного листа используют антикоррозийный состав и влагостойкую краску.
Правила крепления профнастила саморезами на крыше: выбор крепежей
Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².
Вариант устройства кровли из профилированного стального листа
Правильное крепление профнастила на крыше саморезами
При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа.
При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки. Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.
Конструкция специального крепежа для профнастила с уплотнительной шайбой
Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.
При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь.
Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.
Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:
при установке во впадину листа – длиной 20 мм;
при установке в месте нахлёста соседних листов – 50 мм;
для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.
При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.
К правилам установки крепежа на профлист
Как правильно устанавливать листы профнастила на крыше
Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.
Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.
Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.
Схема крепления листа профнастила на крыше
Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м 2 приходится 4 штуки.
Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.
Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.
Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:
толщины листов финишного покрытия;
Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.
На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.
Определение количества крепежа на один лист профнастила
Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.
Как правильно крепить профлист саморезами
Монтаж гидроизоляции и обрешётки для профнастила
Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.
Установка производится в следующем порядке:
Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.
Доски набиваются, начиная от нижнего края стропильной системы горизонтально.
Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.
Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.
Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.
Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок.
Применение утепления кровли снижает расходы на отопление до 20-30 %.
Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Причины протечек кровли
Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.
Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.
Монтаж кровельного покрытия
Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската.
Работы производятся в следующем порядке:
В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.
Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.
Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.
Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.
Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.
Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.
Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.
Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.
Резка профлиста
При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.
Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.
Резка профлиста ножницами по металлу
Какие саморезы пригодны для монтажа кровли профнастила
Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86.
Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)
Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.
Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.
Заключение
Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.
Инноваций | ЭДЖОТ КОМ
- Дом
- Крепежные решения для строительной отрасли
- Инновации
Обзор новых продуктов EJOT®
Наши инновации для ваших приложений
Познакомьтесь с нашими новыми продуктами здесь и узнайте больше о соответствующих функциях и областях применения новых крепежных решений в портфолио продуктов EJOT.
ВАС ЗАИНТЕРЕСОВАЛИ НАШИ НОВЫЕ ПРОДУКТЫ?
Вы можете написать нам письмо.
[email protected]
Строительный крепеж
Саморез EJOFAST® JF3-Plus-6,8
EJOFAST® JF3-Plus-6.8 — саморез для привинчивания профилированных листов, сэндвич-панелей, кромок и облицовки к деревянным подконструкциям. Следует подчеркнуть низкий эффект расщепления древесины благодаря тонкой вогнутой геометрии наконечника и пригодности для высоких нагрузок.
Перейти к продукту
Саморез EJOFAST® JF3-Plus-4.9
EJOFAST® JF3-Plus-4.9 — это саморез для привинчивания профилированных листов, листового металла, кромок и облицовки к деревянным подконструкциям. Следует подчеркнуть низкий эффект расщепления древесины благодаря тонкой вогнутой геометрии наконечника и пригодности для креплений с малыми расстояниями до краев.
Перейти к продукту
Шуруп T-FAST® JW2-STS
Для строительных деревянных конструкций EJOT предлагает шурупы с полукруглой головкой диаметром 6,0 и 8,0 мм. Они являются идеальным решением для крепления стропил к прогонам и подходят для крепления систем утепления стропил.
Перейти к продукту
Шуруп T-FAST® JW2-STR
Шуруп по дереву с потайной головкой имеет фрезерованные ребра на нижней стороне и облегчает зенковку головки для установки на поверхности. Как и в версии с полукруглой головкой, этот винт имеет концевую фрезу, которая упрощает процесс установки.
Перейти к продукту
Саморез JZ5-6.3
Новый саморез диаметром 6,3 миллиметра расширяет ассортимент биметаллических саморезов для высокопрочных сталей. Применяется для крепления стальных профилей и сэндвич-панелей к высокопрочным стальным несущим конструкциям и направляющим.
Перейти к продукту
Шуруп по бетону JC2 Plus
Шурупы по бетону нового поколения отличаются оптимизированной резьбой и геометрией вершины. Имея диаметр до 14 мм, он имеет две глубины посадки и, следовательно, две толщины зажима и может значительно улучшить несущую способность. Новые саморезы по бетону не только съемные, но и многоразовые.
Перейти к продуктам
Застежки ETICS
Преобразователь частоты EJOT® 2G 8U-V
В случае стеновых конструкций из двойного листа с лицевым кирпичом, в которых анкеры полых стен из-за коррозии перестают выдерживать достаточную нагрузку, можно использовать EJOT VSD 2G 8U-V для восстановления устойчивости стены. Новый анкер длиной 145 мм был специально разработан для этого применения.
Перейти к продукту
Профили EJOT® Pro-Line
Ассортимент инновационной продукции, связанной с соединительными и штукатурными профилями, предлагает подходящие и высококачественные решения для строительных площадок с различными возможностями применения.
Более подробную информацию о конкретных профилях EJOT можно найти здесь.
Перейти к продуктам
Если тонкие фасадные изоляционные панели используются, например, при реконструкции памятников архитектуры или в зонах оконных проемов, к анкерным шайбам предъявляются дополнительные требования. Новый короткий винтовой анкер ejotherm® S1 впечатляет своей короткой нижней частью и минимальной монтажной глубиной для надежного крепления особенно тонких теплоизоляционных панелей.
Перейти к продукту
Дерево по металлу TEKS – Buildex
- Приложения
- Инструкция по установке
- Документация
- Таблица выбора продуктов
Коллекторы 2 x 4 к стальным рамам
Фанерная панель к стальным рамам
Фанерные листы крыши и пола к стальным рамам
1.
Для установки Teks следует использовать стандартный шуруповерт с наконечником, чувствительным к глубине. Для оптимальной работы крепежа отвертка должна иметь ток не менее 6 ампер и диапазон оборотов от 0 до 2500.
2. Отрегулируйте наконечник отвертки, чтобы правильно установить крепеж.
3. Изношенный или поврежденный наконечник биты следует заменить.
4. Крепеж полностью сидит, когда головка находится на одном уровне с рабочей поверхностью.
5. Перегрузка может привести к разрушению крепежного элемента при кручении или отслаиванию подложки.
6. Крепеж должен выходить за пределы металлической конструкции минимум на 3 шага резьбы.
7. Все «крылатые» детали диаметром №10 должны быть вбиты в сталь толщиной не менее 16 GA.
8. Все «крылатые» детали диаметром 1/4 и № 12 должны быть вбиты в сталь толщиной не менее 1/8″, чтобы последовательно ломать крылья.
Покрытие: Электроцинковое покрытие. С крыльями. | |||||||||||
| PART NUMBER | REFERENCE NUMBER | DESCRIPTION | HEAD STYLE | DRILL POINT | DRILL & TAP CAPACITY | WOOD ATTACHMENT RANGE | КОРОБКА КОЛ-ВО | «P» УПАКОВКА КОЛ-ВО | «X» УПАКОВКА КОЛ-ВО | ||
| 21380 | 21380 P B | 10-24 x 1-1/2 “ | #2 SW | #3 | .036-175 | 1/4″ -1 “ | 3000 3000 3000 3000 | 1/4″. | |||
| 21730 P | 21730 P | 12-24 x 2 “ | #3 SW | #4 | .125-250 | 155 | . – | ||||
| 21750 | 21750 P | 12-24 x 2-1/2″ | #3 SW | #4 | .125-.250 | 1/4″-1-1/2″ | 1500 | – | 100 | ||
| 21751 P | 21751 P | 12-24 x 3 “ | #3 SW | #4 | .125-.250 | 155″ | . 100 | ||||
Покрытие: Электроцинковое покрытие. Без Крыльев. | |||||||||||
| НОМЕР ДЕТАЛИ | НОМЕР | DESCRIPTION | HEAD STYLE | DRILL POINT | DRILL & TAP CAPACITY | WOOD ATTACHMENT RANGE | BOX QTY | “P” УПАКОВКА КОЛ-ВО | «X» УПАКОВКА КОЛ-ВО | ||
| 21320 | 21320 | 10-24 x 1″ | #2 размер | #3 | . 036-.175 | 1/4″-1/2″ | 5000 | – | – | ||
| 21350 | 21350 | 10-24 x 1-1/4 “ | #2 SW | #3 | .036-.175 | 1/4158″ | . | – | – | ||
Отделка: Серое покрытие Spex. С крыльями. | |||||||||||
| НОМЕР ДЕТАЛИ | АРТИКУЛ | ОПИСАНИЕ | HEAD STYLE | DRILL POINT | DRILL & TAP CAPACITY | WOOD ATTACHMENT RANGE | BOX QTY | “P” PAK QTY | “X” PAK КОЛ-ВО | ||
| 1980 | 1096000 | 1/4-20 x 3 “ | #3 PFH | #4 | .125-.250 | 3/4″ | . – | ||||
| 1092057 | 1092057 | 12-24 x 2-1/4 “ | #3 PFH | #4 | . | ||||||
