Однофазные счётчики электроэнергии — ТАЙПИТ-ИП

Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.

В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.

Однофазные электросчётчики производятся в двух модификациях:

• Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
• Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии

Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.

Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока.

Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

• измерять как активную энергию, так и реактивную;
• фиксировать превышение нормативных параметров потребления энергии;
• фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
• измерять нормируемые показатели качества энергии.

Подключение однофазного счётчика

Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется. Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.

Подключение однофазного счётчика

Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.

На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

• первый контакт — ввод фазы от внешней сети;
• второй контакт — выход фазы;
• третий контакт — ввод нуля от внешней сети;
• четвертый контакт — выход нуля.

Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик

Схема подключения электросчетчика НЕВА 103

Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.

Критерии выбора:

• Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
• Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
• Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.

66459-17: ЭУ10М Счетчики электрической энергии однофазные индукционные

Назначение

Счетчики электрической энергии однофазные индукционные ЭУ10М (далее счетчики) предназначены для измерений и учета потребления активной электрической энергии в однофазных цепях переменного тока в закрытых помещениях.

Описание

Принцип действия счетчика основан на взаимодействии магнитных потоков неподвижных катушек напряжения и тока с индуцированными этими потоками вихревыми токами в подвижном алюминиевом диске, количество оборотов которого на интервале времени пропорционально измеряемой электроэнергии.

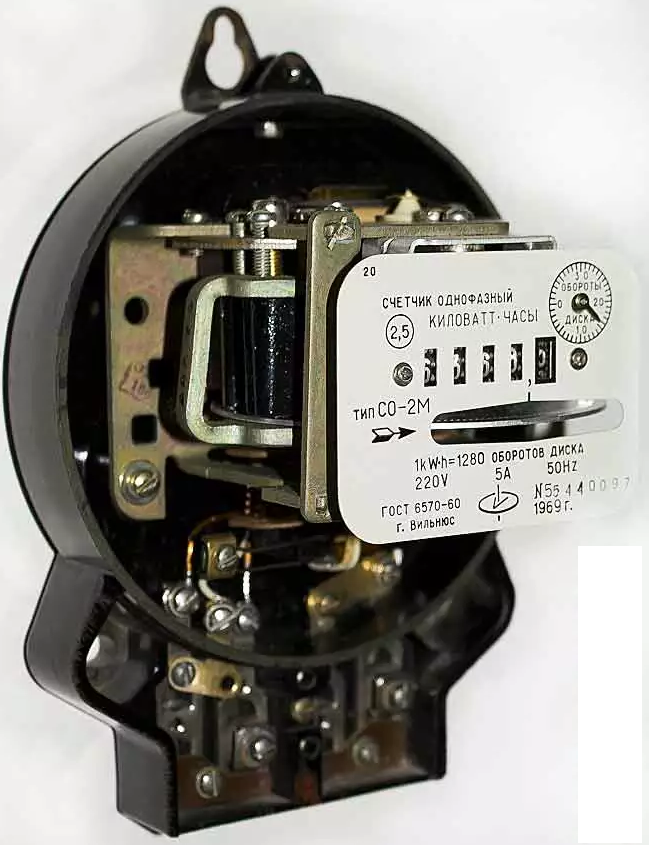

Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.

Измерительный механизм смонтирован на металлической стойке и размещен внутри корпуса, состоящего из цоколя с клеммной колодкой и кожуха.

Вращающий элемент состоит из двух электромагнитов, включенных в цепь последовательно и параллельно соответственно. Подвижная система состоит из оси, на которой закреплены алюминиевый диск и червяк, передающий вращение диска на счетный механизм. Скорость вращения диска пропорциональна мощности.

Расход энергии учитывается в киловатт-часах и индицируется на шестиразрядном счетном механизме с пятью разрядами слева от запятой и одним разрядом справа.

Общий вид счетчиков и места пломбировки от несанкционированного доступа, и нанесения знака поверки представлены на рисунке 1

Пломбировка счетчиков осуществляется в виде навесных пломб с оттиском клейма поверителя на два пломбировочных винта, верхний и нижний, крепящих кожух к клеммной колодке.

Программное обеспечение

отсутствует.

Таблица 1 – Метрологические характеристики

Наименование технической характеристики	Значение
Класс точности	2
Дополнительные погрешности, вызываемые влияющими величинами, не более	установленных в ГОСТ 31819.11
Номинальное напряжение, В	220
Базовый ток, А	10
Максимальный ток, А	40
Номинальная частота сети, Гц	50
Постоянная счетчика, об. /кВт»час	600
Стартовый ток (при и=Цном, cos9=1), % от 1ном	0,5

Таблица 2 – Основные технические характеристики

Наименование технической характеристики	Значение
Потребляемая мощность, В»А (Вт), не более:
– по цепи напряжения	8 (2)
– по цепи тока	2,5
Габаритные размеры, мм, не более
– длина	210
– ширина	137
– высота	117
Масса счётчика, кг, не более	1,2
Условия эксплуатации:
– температура окружающего воздуха, °С	от-20 до +55
– относительная влажность
при температуре плюс +25 °С, %	80
Средняя наработка на отказ, ч, не менее	140000
Средний срок службы, лет	32

Знак утверждения типа

наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 – Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный индукционный ЭУ10		1 шт.
Паспорт	4228-001-34327953-16	1 экз.
Тара потребительская		1 шт.

Поверка

осуществляется по ГОСТ 8.259-2004 «ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки».

Основное средство поверки:

Установки для регулировки и поверки счетчиков электрической энергии ЦУ6800 (регистрационный номер №11863-13).

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится в виде свинцовых пломб с оттиском поверителя на винты, крепящие кожух к клеммной колодке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний Часть 11. Счетчики электрической энергии

ГОСТ 31819.21- 2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 8.259-2004 ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4228-001-34327853-16 Счетчики электрической энергии однофазные индукционные ЭУ10М. Технические условия

Однофазный счетчик энергии индукционного типа

Содержание

1

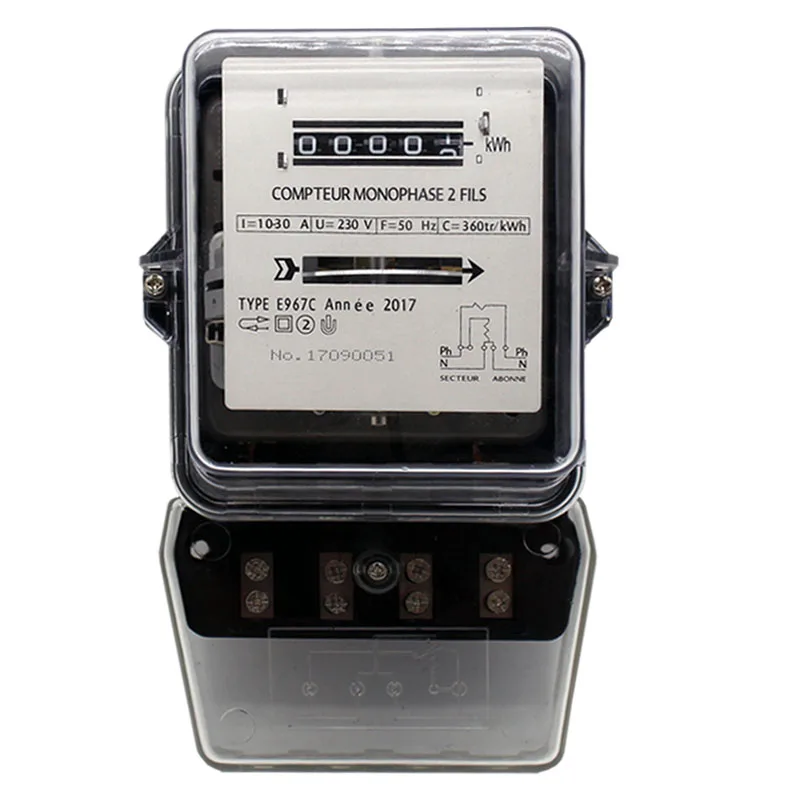

Однофазный счетчик энергии индукционного типа

Однофазный счетчик энергии используется для измерения электрической энергии в цепи переменного тока. Счетчик энергии представляет собой интегрирующий прибор, который измеряет общее количество электроэнергии, подаваемой в цепь за определенный период. Принцип работы счетчика электроэнергии такой же, как и у индукционного ваттметра.

Конструкция однофазного счетчика энергии индукционного типа

Однофазный счетчик энергии индукционного типа имеет следующие основные части рабочего механизма.

1. Приводная система
2. Подвижная система
3. Тормозная система
4. Записывающий механизм

1. Приводная система:- В счетчике электроэнергии используются два электромагнита: магнит и шунтирующий магнит. Он состоит из нескольких U-образных пластин из кремнистой стали, образующих сердечник. В обе ножки П-образного магнита намотана катушка из толстой проволоки с несколькими витками. Катушка известна как токовая катушка, которая соединена последовательно с нагрузкой.
   Шунтирующий магнит состоит из нескольких М-образных пластин кремнистой стали, собранных вместе в сердечник. Катушка из тонкой проволоки с большим числом витков намотана на центральное плечо магнита и подключена к источнику питания. Таким образом, она возбуждается током, пропорциональным напряжению питания и известному потенциалу катушки.
2. Система перемещения:- Система перемещения представляет собой алюминиевый диск, установленный на шпинделе. Диск помещается в воздушный зазор двух электромагнитов. вихревой ток индуцируется в диске из-за изменения магнитного поля. Этот вихревой ток отсекается магнитным потоком. Взаимодействие потока и диска вызывает отклоняющий момент.

   Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой. Количество оборотов диска подсчитывается за определенный промежуток времени. Диск измерял потребляемую мощность в киловатт-часах.
3. Тормозная система:- Постоянный магнит используется для уменьшения вращения алюминиевого диска. Алюминиевый диск индуцирует вихревые токи из-за своего вращения. Вихревой ток отсекает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.
   Тормозной момент противодействует движению дисков, что снижает их скорость. Постоянный магнит является регулируемым, благодаря чему тормозной момент также регулируется путем смещения магнита в другое радиальное положение.
4. Записывающий механизм:- Основной функцией записывающего механизма является запись числа оборотов алюминиевого диска. Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Работа однофазного счетчика энергии индукционного типа

При включении однофазного счетчика энергии в цепь для измерения потребления электроэнергии. Ток проходит через оба магнита или катушку. Магнитное поле, создаваемое последовательным магнитным полем в фазе с линейным током & магнитное поле , создаваемое шунтирующим магнитом , находится в квадратуре с приложенным напряжением, поэтому существует разность фаз между потоками, создаваемыми двумя катушками. Эта установка вращает магнитное поле, которое взаимодействует с диском и создает движущий момент, и, таким образом, диск начинает вращаться, количество оборотов, совершаемых диском, зависит от энергии, проходящей через счетчик. Шпиндель соединен с записывающим механизмом, так что энергия, потребляемая в цепи, непосредственно регистрируется в кВтч .

Преимущества счетчика электроэнергии индукционного типа

1. Дешевизна.
2. Простая конструкция.
3. Низкие эксплуатационные расходы.
4. Более точный в широком диапазоне нагрузок.
5. Хорошее демпфирование.
6. Подвижный элемент не имеет электрического контакта с цепью.

Недостатки счетчика электроэнергии индукционного типа

1. Может использоваться только для цепей переменного тока.
2. Имеют нелинейные шкалы.
3. Они потребляют значительное количество энергии.

Читайте также:

• Измеритель частоты электрического резонанса
• Ваттметр | Тип динамометра Ваттметр
• Измеритель коэффициента мощности | Динамометр Тип
• B. Tech – Скачать опросные листы MDU за предыдущий год

Читать далее>>>>

О

Hansraj Banger

Мы здесь, чтобы предоставить информацию о инженерной сфере простым и легким способом | Engineeringa2z

Счетчик энергии индукционного типа — уравнение конструкции, работы и крутящего момента

16 мая 2021 г.

Электрический измерительный прибор, используемый для измерения потребления энергии нагрузкой, называется счетчиком энергии. Измерение потребления электроэнергии различными бытовыми и промышленными потребителями очень важно с экономической точки зрения.

Электроэнергия, потребляемая нагрузкой, в основном представляет собой мощность, потребляемую в течение определенного периода времени. Если временной интервал указан в часах, то измерение энергии производится в ватт-часах. Большинство счетчиков электроэнергии измеряют в киловатт-часах (кВтч).

Как правило, счетчики электроэнергии представляют собой интегрирующие счетчики, которые могут регистрировать мощность, потребляемую нагрузкой в ​​течение определенного интервала времени.

Существуют различные типы счетчиков энергии среди счетчиков энергии индукционного типа, которые наиболее популярны и могут использоваться только для измерения переменного тока. В зависимости от источника питания существует два типа счетчиков электроэнергии индукционного типа.

• Однофазный счетчик энергии индукционного типа
• Трехфазный счетчик энергии индукционного типа

Здесь мы рассмотрим конструкцию и работу однофазного счетчика энергии индукционного типа.

Конструкция однофазного счетчика энергии индукционного типа :

Детали конструкции однофазного счетчика энергии индукционного типа показаны ниже.

Счетчик состоит из четырех основных частей, а именно:

• Приводная система
• Подвижная система
• Тормозная система
• Регистрирующая система

Давайте подробно рассмотрим каждую часть,

Приводная система: 900 11

Система привода состоит двух электромагнитов переменного тока, а именно, шунтирующего магнита и последовательного магнита, который намагничивается пропорционально напряжению питания и току нагрузки соответственно. Следовательно, обмотка центрального плеча шунтирующего магнита называется катушкой давления, а обмотка последовательного магнита называется токовой катушкой.

Шунтирующий магнит обеспечивает путь с низким сопротивлением через небольшие воздушные зазоры для циркулирующих потоков (Φ _c1 и Φ _c2 ). Таким образом, только небольшое количество потока Φ _p проходит через центральное плечо к диску, который является одним из рабочих потоков. Второй рабочий поток Φ _s создается последовательным магнитом.

Поток Φ _p должен быть точно в квадратуре (т.е. сдвинут по фазе на 90°) с напряжением питания, но из-за сопротивления катушки давления и потерь в стали в магнитопроводе Φ _p никогда не будет в квадратуре с напряжением, которое вводит в заблуждение. Так, для приведения Ф _р точно в квадратуру с напряжением питания на центральном плече шунтирующего магнита предусмотрены медные экранирующие полосы или кольца, сопротивление которых регулируется.

Подвижная система:

Эта система состоит из легкого алюминиевого диска, установленного на валу и расположенного в воздушном зазоре между двумя магнитами. Нижняя часть вала вращается в подшипнике с драгоценными камнями, а верхняя часть шпинделя снабжена простым подшипником штифтового типа с втулкой. На валу также находится шестерня (шестерня), которая соединяет вал с механизмом регистрации.

Тормозная система :

Эта система необходима для управления скоростью вращения диска, а также для приведения диска в состояние покоя при отключении нагрузки, что осуществляется с помощью постоянного магнита, называемого тормозным магнитом. Этот магнит расположен таким образом, чтобы диск находился между полюсами магнита.

Всякий раз, когда диск вращается, он пересекает поле тормозного магнита, и в нем индуцируется ЭДС, вызывающая вихревые токи. Этот ток создает в диске поле, противодействующее основному полю и тем самым уменьшающее его величину. Следовательно, возникает тормозной момент (противодействующий вращению диска).

Система регистрации :

Система регистрации (механизм) также известна как система подсчета (механизм). Эта система связана с шестерней, которая представляет собой шестерню, установленную на валу диска. Механизм состоит из зубчатой ​​передачи.

Расчет промышленной грузоподъемности…

Включите JavaScript

Расчет промышленной грузоподъемности

Поскольку число оборотов диска пропорционально потребляемой индикаторы на панели для индикации общей потребляемой энергии. Передаточное отношение между соседними индикаторами будет 10:1, так что потребляемая энергия будет интегрирована до тысяч кВтч.

Работа однофазного счетчика энергии индукционного типа :

Когда нагрузка не подключена, в последовательных магнитах не возникает магнитного потока и присутствует только шунтирующее поле. Этот переменный поток Φ _p связывается с диском и наводит в диске ЭДС E _p , благодаря которой в диске течет вихревой ток I _p , который создает переменное поле Φ _p ‘ в диск. Но из-за этих двух потоков в диске не будет создаваться крутящий момент, потому что оба потока сдвинуты по фазе на 180°.

Когда ток нагрузки I _L протекает через катушку тока, последовательный магнит намагничивается и через него течет переменный поток, и этот поток связывается с диском, который также создает ЭДС E _se в результате чего поток вихревых токов I _se . I _se создает в диске поле Φ _se ‘, которое взаимодействует с полем, обусловленным I _p , и, следовательно, в диске создается крутящий момент благодаря этому взаимодействию обоих полей. Создаваемый крутящий момент пропорционален разнице крутящих моментов из-за I _р и я _се .

Ниже показана векторная диаграмма счетчика энергии. Следовательно, средний крутящий момент определяется как Но,

I _p ∝ Φ _p ∝ V _ph

I _se ∝ φ _{se 90 147 ∝ I L}

Отсюда, поскольку A + B является константой,

T ∝ V _ph I _L cos Φ

Из приведенного выше следует, что средний крутящий момент, создаваемый диском, пропорционален фактической мощности, потребляемой в нагрузке.

Вышеупомянутое уравнение получено в предположении, что Φ _p отстает от V _ph ровно на 90°. Таким образом, если Φ _p не находится точно в квадратуре с V _ph , приведенное выше соотношение не выполняется. Следовательно, необходимо предусмотреть медные экранирующие кольца или полосы, чтобы обеспечить хорошее соотношение, указанное выше. Пусть крутящий момент, создаваемый тормозным магнитом, равен T _B . T _B будет пропорциональна скорости диска (т. е. N).

∴ Т _В ∝ Н

Т _Б = К ₂ Н

Так как, В установившемся режиме тормозной момент равен крутящему моменту. Общее количество оборотов, Следовательно, общее число оборотов пропорционально интегралу истинной мощности, т. е. энергии.

Преимущества счетчиков энергии индукционного типа:

• Их можно использовать в течение длительного периода времени с минимальным обслуживанием.
