Расходомер ДНЕПР-7 – Расходомер-счетчик ультразвуковой ДНЕПР-7
| Наименование модели | Расходомер-счетчик ультразвуковой ДНЕПР-7 |
|---|---|
| Наименование изготовителя | ЗАО «Днепр» |
| Тип СИ | ДНЕПР-7 |
| Номер в ГОСРЕЕСТРЕ | 15206-07 |
| ТУ , ГОСТ | ТУ-4213-079-00236494-07 |
| Назначение | Расходомеры ДНЕПР-7 применяются для бесконтактного измерения объемного расхода, количества жидкости и пара, могут применяться в системах холодного, горячего водоснабжения, водоотведения и в паровых сетях для технологических целей и учетно-расчетных операций в различных областях народного хозяйства. Могут использоваться автономно или в составе теплосчетчиков. |
| Принцип действия | Для измерения объемного расхода в расходомерах ДНЕПР-7 используется метод «скорость-площадь». Для измерения скорости среды применяется эффект Доплера с использованием двух ультразвуковых преобразователей. |
| Особенности и достоинства/недостатки | |
| Измеряемые среды | Вода, пар, стоки и т.д. |
| Диапазоны расходов измеряемой среды | жидкости в напорных трубопроводах – 0,05-43429,4, насыщенного пара в напорных трубопроводах – 0,14-206889, жидкости в безнапорных трубопроводах и коллекторах – 0,42-43429 |
| Температура окр.среды в месте установки | минус 50…+150 |
| Температура измеряемой среды | 1…+150 |
| Максимальное давление | |
| Максимальная температура | 200 |
| Конструктив компактное/раздельное | накладной |
| В случае раздельного конструктива – максимальное расстояние между элементами | ПП и ПБ (БЭ) – 15м, ПБ и БП -1000м, ПБ и БИВ – 5м |
| Контактный/бесконтактный тип монтажа на трубу | бесконтактный |
| Наличие индикации по месту | Выносной электронный блок |
| Наличие цифрового интерфейса | RS232 или RS485 |
Возможность обслуживания неск. трубопроводов | нет |
| Диаметры | 30-1600мм |
| Исполнение преобразователя расхода (фланцевое, сэндвич, бесфланцевое, и пр.) | нет |
| Материал преобразователя расхода | нет |
| Длины прямолинейных участков | отношение длины прямолинейного участка до места установки ПП к внутреннему диаметру трубопровода (ширине лотка) должна быть не менее 8, а за местом установки ПП – не менее 3. |
| Пылевлагозащита | ПП и ПБ – IP54, оболочки БП и БИВ – IP20 |
| Потребляемая мощность | 50Вт |
| Питание | 187-242В |
| Полный средний срок службы | 8 лет |
| Межповерочный интервал | 2 года |
| Срок гарантии | |
| Страна происхождения | г. Сергиев Посад, Московская обл. |
Расходомер счетчик ультразвуковой днепр 7 в Екатеринбурге: 205-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Екатеринбург
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Вода, газ и тепло
Вода, газ и тепло
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Расходомер счетчик ультразвуковой днепр 7
17 600
Расходомер счетчик карат 520 0 D20 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
22 800
Расходомер счетчик карат 520 0 D32 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
Расходомер счетчик –счетчик взлет РБП ультразвуковой Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
18 600
Расходомер счетчик карат 520 0 Р D20 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
74 500
Расходомер–счетчик ультразвуковой US 800 Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
31 300
Расходомер счетчик карат 520 0 Р D50 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
48 300
Расходомер счетчик карат 520 0 Р D80 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
33 800
Расходомер счетчик карат 520 4 Р D50 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
26 300
Расходомер счетчик карат 520 4 Р D32 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
23 800
Расходомер счетчик карат 520 0 Р D32 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
43 800
Расходомер счетчик карат РС D100 П ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
34 500
Расходомер счетчик карат РС D50 М П ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
102 939
Расходомер–счетчик ультразвуковой US 800 (М-11-025-G-005-P-RS485-A (МК, стоки)) Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
Расходомер счетчик –счетчик взлет МР УРСВ-ППД-Ех-222 ультразвуковой Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары

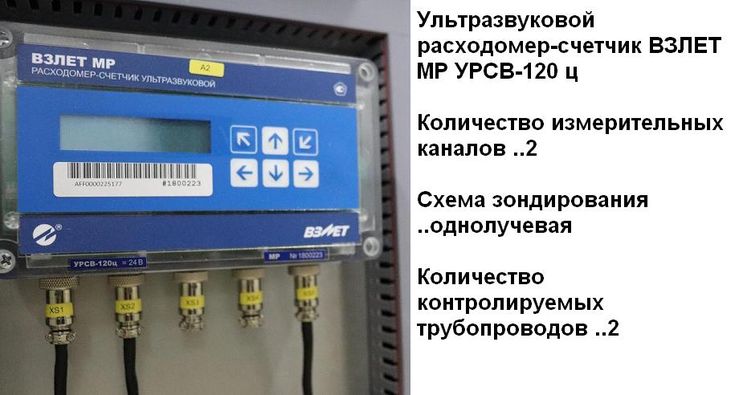

Расходомер счетчик –счетчик взлет МР УРСВ-011 ультразвуковой Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
43 100
Расходомер счетчик карат РС D100 ПН ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
39 000
Расходомер счетчик карат РС D80 ПН ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
30 300
Расходомер счетчик карат 520 0 D50 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
22 800
Расходомер счетчик карат 520 4 D25 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
30 800
Расходомер счетчик карат 520 4 Р D40 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
29 800
Расходомер счетчик карат 520 4 D40 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
47 300
Расходомер счетчик карат 520 0 D80 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
21 100
Расходомер счетчик карат 520 4 Р D20 ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
78 081
Расходомер–счетчик ультразвуковой US 800 (М-10-000-P-030 (вода)) Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
22 833
Расходомер счетчик жидкости ультразвуковой карат-рс Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
33 700
Расходомер счетчик карат РС D50 М ПН ультразвуковой Тип: расходомер, Производитель: КАРАТ
ПОДРОБНЕЕЕще цены и похожие товары
23 300
Расходомер счетчик карат 520 6 D25 IP68 ультразвуковой влагозащищенный Тип: расходомер,
ПОДРОБНЕЕЕще цены и похожие товары
Расходомер счетчик –счетчик взлет РСЛ-2xx ультразвуковой Тип: расходомер
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
| О нас Видение и стратегия Днепр Болгария ООО основана для представления на болгарском рынке продукции одного из ведущих производителей приборов учета воды, пара, газа, нефти и мазута в России. Наши партнеры являются лидерами рынка в этой области воды и энергии и их технические решения в коммунальном хозяйстве дают возможность повысить эффективность, снизить затраты и таким образом способствовать стабильному использованию природных ресурсов. Мы считаем, что потребление природных ресурсов может быть в гармонии со стабильной окружающей средой и попыткой,
внести свой вклад в это путем разработки инновационных измерительных решений. Являясь лидером в области современной измерительной техники, наша стратегия заключается в создании продуктов и услуг, отвечающих потребностям наши клиенты в сфере ЖКХ. Наши продукты являются частью современной инфраструктуры интеллектуальных измерений наших клиентов. Днепр Болгария ООО – это небольшая компания, которая следует самым высоким принципам деловой этики и манер и ожидает соблюдения письменных принципов и духа их создания как от сотрудников, так и от партнеров. Фирма будет агрессивно конкурировать с другими поставщиками в сегменте рынка только прозрачным и бесспорно этичным способом. Днепр Болгария ООД сертифицирована в соответствии с требованиями стандарта ISO 9001:2008 в области: Продажа, установка и обслуживание счетчиков воды и ультразвуковых расходомеров:
Днепр ЗАО, Россия Фирма “Днепр” основана в 1992 году в Москве. Фирма Днепр работает в сфере высоких технологий и специализируется на разработке и производстве ультразвуковых приборы общепромышленного назначения, что позволяет эффективно реализовать два ультразвуковых принципа измерения: Доплеровский принцип измерения оптимален для загрязненных и проветриваемых вод, труб с отложениями, а также для паровые и газоводяные смеси, то есть для многофазных сред. Циклический принцип измерения хорошо работает на чистых жидкостях, однофазных средах и на трубах без
отсрочка. Использование этих двух принципов позволяет фирме охватить практически всю среду с различными условиями.
измерения. Причем измерения можно производить как на наполненных, так и на холостых (самотечных) трубах и коллекторах независимо
их материала. Приборы ультразвуковые для измерения жидкостей или пара позволяют производить измерения расхода жидкости в трубопроводах, не нарушая их герметичности. Установка датчиков на трубу и измерение расхода с помощью «Днепр-7» занимает несколько минут. Устройства фирмы изначально энергосберегающие, т.к. не перекрывают поток жидкости и пара. В отличие от других фирм «Днепр» измеряет расход самотечных труб не по одному параметру, а сразу по двум, используя скорость потока и переменную площадь поперечного сечения, т. -проточные коллекторы, что резко повышает достоверность показаний. Различные модификации прибора уже измеряют расход на объектах промышленности, энергетики, транспорта и коммунального хозяйства стран СНГ. Диапазон измеряемых жидкостей – от высокоочищенных сред до пульп, суспензий и струй с пеной, а цены на приборы стабильны и не зависят от диаметра труб, на которые они устанавливаются. |
jpg”>
С момента образования фирма занимается развитием,
производство и реализация ноу-хау в области промышленного приборостроения, а именно ультразвукового бесконтактного
расходомеры стационарного и переносного исполнения, получившие впоследствии название «Днепр-7».
FMT-22 Портативный ультразвуковой расходомер времени прохождения
- Доставка БЕСПЛАТНО!
- Точность 1% показаний при скоростях >0,2 MPS
- 0,2% Повторяемость
- Встроенный регистратор данных
- Включает преобразователи для труб малого и среднего диаметра
- Выход RS232
- 4 счетчика расхода
- 100 Пикосекундное разрешение измерения времени
FMT-22 — это высококачественный ультразвуковой расходомер времени прохождения, используемый для измерения расхода жидкости в заполненной или закрытой трубе.
Счетчик разработан с учетом простоты эксплуатации, высокой точности и выдающейся надежности. Программное обеспечение очень удобно для пользователя. В FMT-22 используется запатентованная технология, которая сводит к минимуму электрические помехи, благодаря чему счетчик будет работать должным образом даже в сложных промышленных условиях.
Принцип действия
В FMT-22 используются два передатчика, которые функционируют как ультразвуковой передатчик и приемник. Датчики крепятся снаружи трубы на определенном расстоянии друг от друга. Расходомер работает, попеременно передавая и получая модулированную вспышку звуковой энергии между преобразователями и измеряя время прохождения, которое требуется звуку для прохождения между преобразователями. Разница во времени прохождения прямо и точно связана со скоростью жидкости в трубе.
Лучше всего использовать с относительно чистыми жидкостями с заполненными трубами
Для правильной работы расходомера требуется полная труба.
Кроме того, поскольку расходомер измеряет расход путем передачи ультразвукового сигнала между двумя преобразователями, твердые частицы в жидкости могут препятствовать прохождению сигнала и влиять на точность измерения. Применения с жидкостями, содержащими менее 50 частей на миллион частиц диаметром 50 микрон или менее, как правило, являются хорошими приложениями для этого расходомера времени прохождения. Если ваша жидкость содержит большее количество твердых частиц, свяжитесь с нами, и мы будем рады обсудить вашу заявку.
Питание от батареи или переменного тока
FMT-22 питается от перезаряжаемой батареи NI-H, которая обеспечивает более 10 часов работы. Он также включает адаптер переменного тока для непрерывной работы.
Встроенный регистратор данных и интерфейс RS232
Встроенный регистратор данных может хранить 2000 строк данных или данные могут быть отправлены непосредственно на компьютер или ПЛК через интерфейс RS232.
Полная система — готовые операции
FMT-22 представляет собой законченную систему измерения расхода, так что вы можете начать работать сразу после распаковки.
- 1 комплект преобразователей для малых размеров труб (от 1 до 4 дюймов)
- 1 комплект преобразователей для средних размеров труб (от 2 до 28 дюймов)
- Акустический гель
- Адаптер питания
- 2 пятиметровых кабеля датчика
- Защитный резиновый чехол для счетчика
- Рулетка
- Крепежные ремни
- Интерфейсный кабель RS232
- Руководство пользователя
- Алюминиевый кейс для переноски
| Чтобы заказать модель ниже, прокрутите страницу вверх и нажмите кнопку ДОБАВИТЬ В КОРЗИНУ |
| ЧАСТЬ № | ОПИСАНИЕ |
| ФМТ-22 | УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ВРЕМЕНИ ПРОХОЖДЕНИЯ |
| Загрузки |
| Руководство пользователя для ультразвукового расходомера времени прохождения FMT-22 |
Технические характеристики
Точность: +/- 1% считывания по скоростям> 0,2 млн.
С.
Linearity: 0,5%
.1 0,2%
Время отклика: 0–999 секунд, настраивается пользователем
Скорость жидкости: до 32 м/с, двунаправленная
9 602017
Диаметр трубы*
Максимальный расход (гал/мин)
Минимальный расход (гал/мин)**
1
280
2
2
1 090
7
3
2 410
15
4
4 160
25
5
6 540
40
6
9 450
60
8
16 360
100
10
25 790
160
12
36 610
230
14
44 250
275
16
57 800
360
18
73 170
455
20
90 920
570
24
131 500
820
* Труба сортамента 40
** Минимальный расход — это наименьший расход, при котором FMT-22 будет считывать расход с номинальной точностью.
Типы жидкостей: Прямой ввод для воды, соленой (морской) воды, керосина, бензина, мазута, сырой нефти, жидкого пропана, бутана, дизельного топлива, касторового масла, арахисового масла, спирта, других жидкостей, поддерживаемых ввод скорости звука и вязкости.
Размер трубы: Включает одну пару преобразователей для труб малого размера (от 1 до 4 дюймов) и одну пару для труб среднего размера (от 4 до 28 дюймов). Пожалуйста, свяжитесь с IOThrifty, если необходимо использовать трубы большего диаметра.
Материал трубы: Стандартный ввод для углеродистой стали, нержавеющей стали, чугуна, ковкого чугуна, меди, ПВХ, алюминия, стекловолокна и эпоксидной смолы, других труб путем ввода скорости звука материала
Номинальная температура преобразователя: 0-90° C
Единицы измерения: метр, фут, кубический метр, литр, кубический фут, галлон США, британский галлон, нефтяной баррель, жидкий баррель США, британский жидкий баррель, миллион галлонов США.
