Счетчик са4у и672м: описание, характеристики, подключение
Для оплаты затраченной электроэнергии, все ее потребители: частные лица и предприятия, обязаны при подключении к электросети, установить счетчики. Требования к этим измерительным приборам зависят от характеристик сети и специфики самого пользователя. Так, во вновь построенных многоквартирных домах, осуществляется установка многотарифных устройств, что позволяет экономить на более дорогом дневном тарифе, перенося энергоемкие процедуры: машинную стирку белья и мытье посуды в посудомойке на ночное время. Таким образом, можно снизить нагрузку на электросеть в дневные и вечерние часы, отложив работу некоторых потребителей энергии на ночь. В квартирах и домах более ранней постройки успешно работают и одно тарифные приборы, к которым относится надежный и простой в эксплуатации счетчик са4у и672м.
Содержание статьи
- Назначение и описание прибора
- Технические характеристики счетчика
- Преимущества
- Самостоятельное подключение прибора
- Передача показаний
Назначение и описание прибора

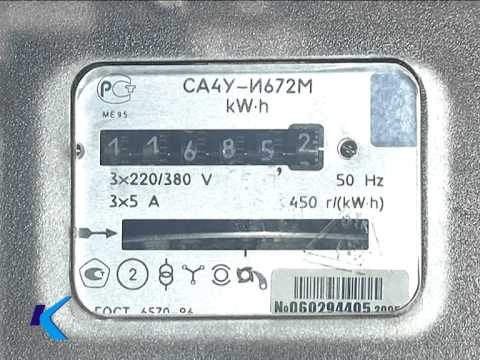

Электросчетчик са4у и672м произведен по ГОСТу 6570-96, который регламентирует выпуск индукционных одно и трехфазных счетчиков, размещаемых в отапливаемых помещениях, где отсутствуют химически активные газы.
Устройство сертифицировано в Российской Федерации и странах СНГ, внесено в государственный реестр, где учтены все приборы, разрешенные для производства измерений. Расшифровать буквенно-цифровую маркировку поможет таблица:
Индукционный электросчетчик предназначен для измерения и учета активной энергии в трехфазных сетях переменного тока. Номинальная частота соответствует 50 Гц.
Технические характеристики счетчика
Подробная таблица с характеристиками электросчетчика.
| Класс точности | 2 |
| Номинальное напряжение сети | 220 – 380 В |
| Максимальный ток | 5(10) А |
| Чувствительность | 0,5 % |
| Допустимая температура | 0-40 С |
| Потребляемая мощность цепи тока | 1 В*А |
| Мощность, потребляемая цепью напряжения | Активная 1,5 Вт Полная 5,0 В*А |
При установке прибора следует учесть его размеры:
- высота 28,2 см;
- ширина 17,3 см;
- глубина 12,7 см;
- вес 3 кг.
С учетом того, что модель уже не выпускается промышленностью, электросчетчик можно приобрести на вторичном рынке. Цена на бывшие в употреблении приборы ниже, чем на новые и зависит от сроков эксплуатации предыдущим владельцем.
Преимущества
Чем проще прибор, тем меньше вероятность выхода его из строя. Благодаря своим конструктивным особенностям, счетчик отличается следующими параметрами:
- долгий срок службы;
- простая эксплуатация;
- полный модельный ряд по техническим характеристикам;
- литая алюминиевая стойка, обеспечивающая стабильную точность результатов измерения;
- пятидесятипроцентная взаимозаменяемость деталей с однофазными приборами.
Прибор снят с производства в июле 2011 года, однако заложенный в него потенциал надежности позволяет эксплуатировать его не менее 32 лет или 71 000 часов, при двухлетней гарантии производителя. Пользователи должны помнить о необходимости проводить поверку электросчетчика с интервалом 6 лет.
Важно! Сохраняйте на весь срок эксплуатации паспорт прибора, акт о его введении в эксплуатацию, и документы, свидетельствующие о проведении предыдущих поверок.
Самостоятельное подключение прибора
По способу подключения измерители расхода электроэнергии подразделяются на приборы прямого и трансформаторного подключения. Электросчетчики, рассчитанные на высокие токи, должны включать в схему подключения трансформаторы, понижающие значения тока, который поступает на измеритель. Это позволяет увеличить сроки службы устройства. Применение трансформаторов влияет на схему подключения и снятие показаний. Перед производством работ следует изучить последовательность включения прибора в сеть согласно схеме:
По законам страны не возбраняется установка счетчиков силами потребителей.
Необходимо заранее предупредить территориальное отделение электросетей и по окончании работ пригласить уполномоченного сотрудника для опломбировки прибора.
Передача показаний
С учетом того, что подключение рассматриваемого прибора осуществляется через трансформатор, для того, чтобы снять показания счетчика, необходимо знать коэффициент трансформации. Как правило, он указан в паспорте прибора и на табличке, расположенной на самом измерительном устройстве. Чтобы подать корректные показания, нужно вычесть из показаний текущего месяца предыдущие зафиксированные данные и умножить получившуюся цифру на коэффициент. Своевременная оплата счетов за потребленную электроэнергию убережет вас от санкций со стороны гарантирующего поставщика.
Электросчетчик са4у и672м межповерочный интервал
Описание счетчика

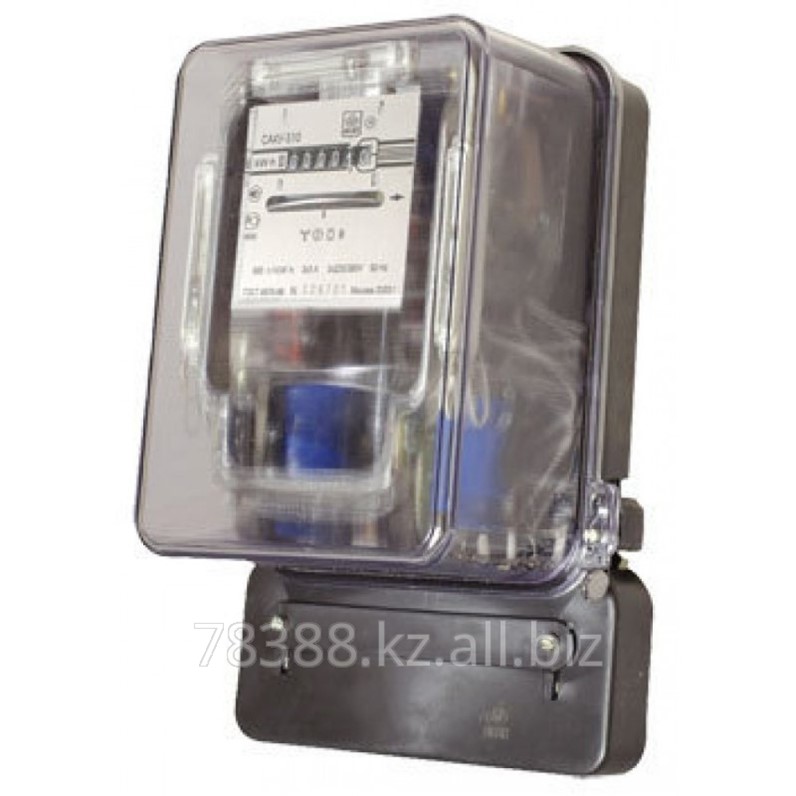

Электрический счетчик СА4У-510 используется для подсчета активной электроэнергии на промышленных, производственных объектах, а так же применяется в бытовом пользовании.
Электросчетчик трехфазный и используется в цепях из четырех проводов. Отсчетный механизм счетчика индукционный — вращение диска пропорционально мощности переменного тока. Табло счетчика — барабанное механическое и состоит из 6 разрядов (цифр). Материал корпуса счетчика выполнен из негорючего материала. Учет электричества ведется по одному тарифу.
Для защиты от остановки счетчика магнитом а так же всевозможных манипуляций для скрутки показаний на счетчике устанавливается стопор обратного хода, который будет крутить барабанный циферблат только в сторону увеличения. Стопора в стандартной сборке нет, он устанавливается при необходимости по требованию.
Для снятия показаний с счетчика СА4У-510 используются обычные правила съема и переписывания показаний для электросчетчиков с 1 тарифом. Записываем слева на право все цифры до запятой — в счетчике СА4У-510 — это 5 цифр. 6-я цифра которая идет после запятой и выделена красной рамкой означает десятые доли киловатт, которые учитывать не нужно.
Одной из модификаций электросчетчика является СА4У-510Т, которая оснащена фотоэлектронным адаптером а телеметрическим портом, что делает электросчетчик способным работать в автоматизированный системе (АСКУЭ).
Межповерочный интервал механических и электронных счетчиков
В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться
Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный
Однофазные счетчики
Таблица периодичности поверок индукционных приборов составлена с учетом технических параметров.

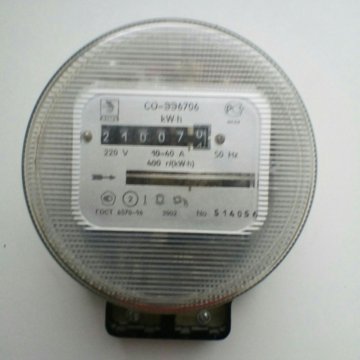

| Тип оборудования | Величина номинального тока | Число оборотов на 1 киловатт в час | Количество цифр на счетном механизме | Класс точности | Межповерочный интервал | Примечание к устройству |
| СО-1 | 5 | 2500 | 3 | 2,5 | 8 | Уже не производится |
| СО-1 | 10 | 1250 | 4 | 2,5 | 8 | — |
| СО-1 | 10–40 | 600 | 4 | 2,5 | 16 | Изготавливается с 1995 года |
| 10–40 | 600 | 5 | 2,5 | 16 | — | |
| СО-2 | 10 | 600 | 5 | 2,5 | 16 | ВЗЭТ |
| СО-2 | 10 | 650 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 750 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 625 | 4 | 2,5 | 16 | — |
| СО-2 | 5 | 1250 | 4 | 2,5 | 16 | — |
| СО-2(60) | 10 | 750 | 4 | 2,5 | 16 | МЗЭП |
| СО-2(60) | 5 | 1250 | 4 | 2,5 | 16 | — |
| СО-2М | 10 | 640 | 4 | 2,5 | 16 | ВЗЭТ |
| СО-2М | 5 | 1280 | 4 | 2,5 | 16 | — |
| СО-2М2 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2М2 | 5–15 | 1280 | 4 | 2,5 | 16 | — |
| СО-2МТ | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2МТ3 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-5 | 5–15 | 1250 | 4 | 2,5 | 16 | — |
| СО-505 | 10–40 | 600 | 5 | 2 | 16 | — |
| СО-50 | 10–40 | 625 | 4 | 2,5 | 16 | — |
| СО-5У | 10–30 | 625 | 4 | 2,5 | 16 | — |
| СО-И445 | 10–40 | 440 | 5 | 2 | 16 | — |
| СО-И446 | 10–34 | 600 | 5 | 2,5 | 16 | — |
| СО-И446 | 5–17 | 1200 | 4 | 2,5 | 16 | — |
| СО-И446 | 5–20 | 1200 | 4 | 2,5 | 16 | — |
| СО-И446М | 10–40 | 600 | 5 | 2,5 | 16 | — |
| СО-И449 | 10–40 | 210 | 5 | 2 | 16 | — |
| СО-И449М | 10–60 | 200 | 5 | 2 | 16 | — |
| СО-И449М1-1 | 10–40 | 400 | 5 | 2 | 16 | — |
| СО-И449Т | 10–40 | 210 | 5 | 2 | 16 | — |
| СО-И449МТ | 10–60 | 200 | 5 | 2 | 16 | — |
| СО-ЭЭ6705 | 10–40 | 450 | 4 | 2 | 16 | ЛЭМЗ |
| СО-ЭЭ6705 | 10–40 | 400 | 5 | 2 | 16 | — |
Для остальных типов однофазных индукционных приборов интервал поверки составит 16 лет независимо от класса точности и количества цифр на счетном механизме.
Немного другая периодичность диагностики у электронного оборудования.
| Тип устройства | Параметр номинального тока | Количество оборотов на 1 кВт/ч | Число цифр на считывающем механизме | Класс точности | Межповерочная периодичность | Примечание |
| ЦЭ6807А-1 | 5–50 | 500 | 5 | 2 | 6 | МЭТЗ |
| ЦЭ6807А-2 | 5–50 | 500 | 5 | 2 | 6 | МЭТЗ |
| Двухтарифное оборудование СЭО-1 | 10–50 | 57600 | 5 | 2 | 6 | — |
| СО-Ф663 | 5–50 | 100 | 5 | 2 | 5 | Не производится |
| СОЭБ-1 | 10–50 | 720 | 5 | 2 | 6 | БЭМЗ |
| А100D1B | 10 (60) | 1000 | ЖКИ | 1 | 16 | СП «АББВЭИ» |
Трехфазные счетчики
Таблица периодичности поверки индукционного типа энергомеров в соответствии с техническими параметрами.
| Тип оборудования | Величина номинального тока | Число оборотов на один киловатт в час | Количество цифр на считывающем устройстве | Класс точности | Межповерочная периодичность | Примечание |
| СА4У-И672М | 3×5 | 450 | 4 (5) | 2 | 4 | ЛЭМЗ |
| СА4-И672М | 3×10 | 225 | 4 | 2 | 8 | ЛЭМЗ 1, 2, 3 |
| СА4-И678 | 3×20–50 | 100 | 5 | 2 | 8 | 1, 2, 3 |
| САЗУ-М670М | 3×5 | 450 | 4 | 2 | 4 | Уже не производится |
| СА4У-Т4 | 3×5 | 750 | 4 | 2 | 4 | — |
| СР4У-И673М | 3×5 | 450 | 4 | 2 | 4 | ЛЭМЗ |
| СА4-И6П | 3×10-60 | 100 | 5 | 2 | 8 | — |
| Т31-F | 3×10 (60) | 75 | 6 | 2 | 8 | — |
| HN4-СА4 | 3×25–50 | 120 | 5 | 3 | 8 | — |
| ДН-4 | 3х5–25 | 300 | 5 | 2 | 8 | Выпускается в Венгрии |
| А1Т-4-0000Т | 5×24 | — | 4 | 2 | 8 | — |
| А4-3 | 3×10–40 | 120 | 5 | 2 | 8 | Производится в Болгарии |
| ЕТ414 | 10–40 | — | 5 | 2 | 8 | — |
| ДН-4 | 15 | 100 | 6 | 2 | 8 | Выпускается в Венгрии |
| САЧ-И60 | 3×10–60 | 100 | 5 | 2 | 8 | — |
| САЧУ-196 | 3×5 | — | 5 | 2 | — | Производится на Украине |
В моделях счетчиков, которые не были указаны в таблице, периодичность между диагностикой — 4 года.
Для всех электронных трехфазных приборов учета межповерочный интервал составляет шесть лет.
Канал «Типичная Анжерка» подробно рассказал , а также о межповерочном интервале.
https://youtube.com/watch?v=vr2_g4aTYwY
Разновидности МПИ для счётчика электроэнергии
На законодательном уровне регулирование измерений приборов учёта устанавливается Федеральным законом №102 от 13.07.2015, где в статье 13 прописаны все правила проведения поверки и требования к организациям, выполняющим оказание услуг по МПИ.
Разберём более подробно, что такое МПИ счётчика электроэнергии и в какие интервалы времени требуется проведение поверки. Для каждого типа и модели прибора электроучёта существуют несколько межповерочных интервалов:
- Первичный. Проводится заводом-изготовителем или при ввозе счётчика из-за рубежа. Данные указываются в техпаспорте. А также первичная проверка проводится после ремонта прибора.
- Периодический. У каждого счётчика установлен заводом изготовителем свой МПИ.
Данные можно уточнить в техпаспорте. Проводится после истечения определённого срока эксплуатации или хранения прибора. - Внеочередной. Поверка проводится до наступления, указанного в техпаспорте, МПИ. Основанием для проведения экспертизы могут быть следующие причины: утеря паспорта от прибора, сомнения в точности передаваемых показаний или проведение ремонта прибора.
Различают также счётчики по типам:
- Индукционные или электромеханические. Обладают высокой погрешностью и возможностью несанкционированного подключения соседей, поэтому постепенно вытесняются с рынка. Могут быть как однофазными, так и трёхфазными. Но всегда однотарифные.
- Электронные. Показания выводятся на электронный дисплей. Счётчики данного типа выпускаются как однотарифные, так многотарифные и обладают повышенной точностью измерения.
- Гибридные или электродинамические. Встретить данный тип прибора учёта можно крайне редко. Устанавливается чаще всего на электричках или электрифицированных железных дорогах.
Однофазные счётчики
В двухпроводной сети, где имеется переменный ток и напряжение в 220 V, устанавливаются простые приборы учёта, относящиеся к однофазным видам. Обычно данное оборудование можно встретить в жилых помещениях, большей части административных зданий, офисах, гаражах и торговых центрах. Общепринятая маркировка приборов с одной фазой – “ОС”.
Справочные сведения по отдельным однофазным счётчикам электроэнергии:
| Тип ПУ | Номинальный ток, А | Количество цифр счётного механизма | Класс точности | МПИ (лет) |
|---|---|---|---|---|
| Индукционные | ||||
| СО-1 | 10 | 4 | 2.5 | 8 |
| СО-193 | 10-40 | 5 | 2.5 | 16 |
| СО-2 | 10 | 4 | 2.5 | 16 |
| СО-2 | 5 | 4 | 2.5 | 16 |
| СО-5 | 5-15 | 4 | 2.5 | 16 |
| СО-505 | 10-40 | 5 | 2 | 16 |
| СО-50 | 10-40 | 4 | 2. 5 | 16 |
| СО-И445 | 10-40 | 5 | 2 | 16 |
| СО-И449, СО-И449М1-1, СО-И449Т, СО-И449МТ | 10-40 | 5 | 2 | 16 |
| СО-ЭЭ6705 | 10-40 | 4 | 2 | 16 |
| Электронные | ||||
| ЦЭ6807А-1, ЦЭ6807А-2 | 5-50 | 5 | 2 | 6 |
| СО-Ф663 | 5-50 | 5 | 2 | 5 |
| СОЭБ-1 | 10-50 | 5 | 2 | 6 |

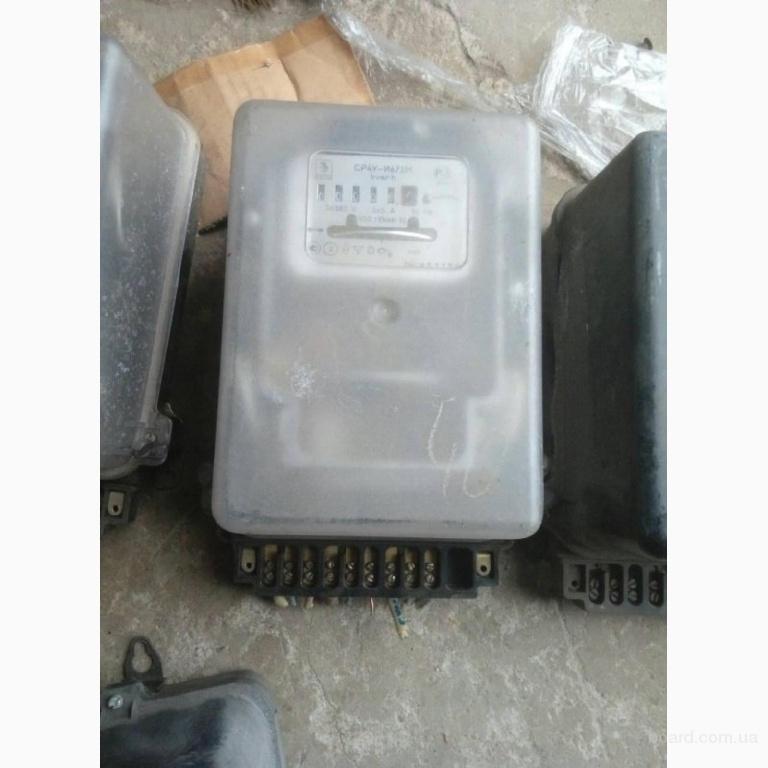

Трёхфазные счётчики
Данный тип измерительного оборудования предназначен для использования в помещениях с трёх- и четерёхпроводных сетях, где напряжение достигает 380 V при переменном токе в 50 Гц. Трёхфазные приборы более точные, чем однофазные. Из-за их технических характеристик применяются данные счётчики на промышленных предприятиях или зданиях, где повышено потребление электроэнергии.
А также трёхфазные счётчики монтируют на объектах, где отсутствует нулевой провод.
В этом случае берут трёхпроводной прибор. А если существует нулевой провод, то устанавливается четырёхпроводной счётчик. Принятая маркировка данного типа измерительного энергооборудования – “СТ”.
| Тип ПУ | Номинальный ток, А | Количество цифр счётного механизма | Класс точности | МПИ (лет) |
|---|---|---|---|---|
| Индукционные | ||||
| СА4У-И672М | 3х5 | 4(5) | 2 | 4 |
| СА4-И672М | 3х10 | 4 | 2 | 8 |
| СР4У-И673М | 3х5 | 4 | 2 | 4 |
| СА4-И45 | 3х10 | 4 | 2 | 4 |
| СА4У-И682 | 3х5 | 5 | 1 | 4 |
| Т-2СА43 (Румыния) | 5(20) | 6 | 2 | 4(8) |
| HN4-CA4 (Польша) | 3х25-50 | 5 | 3 | 8 |
| MODC-5200 (Польша) | 3х5 | 5 | 2 | 4 |
| ДН-4 (Венгрия) | 3х5-25 | 5 | 2 | 8 |
| А1Т-4-0000Т (Венгрия) | 5-24 | 4 | 2 | 8 |
| СА3У-И687 | 3х5 | 4 | 1 | 4 |
| СА3У-И681 | 3х1 | 4 | 1 | 4 |
| Электронные | ||||
| СЭТ4-1 | 3х(5-60) | 6 | 2 | 6 |
| СЭТАМ-005, СЭТАМ-005-01 | 5-7,5 | ЖКИ | 1 | 6 |
| СЭТ3а-02-04 | 5-50 | 6 | 1 | 6 |
| СЭТ3а-01-02 | 5-7,5 | 5 | 1 | 6 |
| СЭТ3а-01П-27, СЭТ3р-01П-30 | 5-7,5 | 5 | 0. 5 | 6 |
| ЦЭ6805 | 3х(1-1,5) | 3 | 0.5 | 6 |
Как снять показания
Снять показания со счетчика СО-И446 у вас не должно составить труда, значность или разрядность счетчика в зависимости от разновидности счетчика может быть 6 или 5 знаков.
Вне зависимости от того сколько знаков переписываются 5 цифр.
- при снятии показаний если 6 цифр и последняя отделена запятой или выделена другим цветом, то переписываем 5 цифр слева направо, крайнюю правую не берем, она показывает доли киловатт.
- Если в счетчике всего 5 цифр и имеется справа вверху табло в виде часов, то переписываем все 5 цифр, циферблат сверху показывает доли киловатт что и 6 цифра в счетчике первой разновидности.
Если вам требуются более подробные характеристики счетчика и сроки его эксплуатации и поверки то можно заглянуть в паспорт счетчика. Если вы потеряли технический паспорт на него, то ниже прикладываем pdf файл, который можно скачать или просмотреть на сайте.
В любой квартире или частном доме установлены электросчётчики. По ним рассчитывается потреблённая энергия. Для того чтобы прибор учёта показывал точное измерение необходимо проводить поверку. Существуют несколько их видов, связанных с временем эксплуатации оборудования.
В обзоре Вы сможете полностью разобраться со всеми нюансами проведения межповерочного интервала прибора учёта.
Преимущества
Чем проще прибор, тем меньше вероятность выхода его из строя. Благодаря своим конструктивным особенностям, счетчик отличается следующими параметрами:
- долгий срок службы;
- простая эксплуатация;
- полный модельный ряд по техническим характеристикам;
- литая алюминиевая стойка, обеспечивающая стабильную точность результатов измерения;
- пятидесятипроцентная взаимозаменяемость деталей с однофазными приборами.
Прибор снят с производства в июле 2011 года, однако заложенный в него потенциал надежности позволяет эксплуатировать его не менее 32 лет или 71 000 часов, при двухлетней гарантии производителя.
Пользователи должны помнить о необходимости проводить поверку электросчетчика с интервалом 6 лет. Срок между поверками у измерителей, выпущенных до 1996 года, сокращен до 4 лет. Если потребитель заподозрил некорректную работу счетчика или обнаружил его поломку, то поверку можно провести досрочно, самостоятельно сняв его и доставив в уполномоченную организацию, либо вызвав специалиста на дом. Стоимость услуги отличается в зависимости от региона.
Важно! Сохраняйте на весь срок эксплуатации паспорт прибора, акт о его введении в эксплуатацию, и документы, свидетельствующие о проведении предыдущих поверок
Проверка счетчика на дому без снятия
Модель СО 505 может производить расчёт активной электрической энергии в цепи с переменным током. Его начали производить около 40 лет назад, и он мгновенно полюбился людям за счет своей экономичности.
Чтобы своевременно отреагировать на такие явления, производится периодическая проверка состояния и правильности работы приборов.
Использование стиральных и посудомоечных машин, пароварок и миксеров значительно увеличивает нагрузку прибор учета, что приводит в дальнейшем к замыканиям и пожарам.
Благодаря элементной базе таких электросчетчиков, их срок годности практически неограничен, а кроме того, современная электронная начинка дает широкие возможности для автоматизации учета.
Прибор необходимо устанавливать только в сухом, хорошо проветриваемом месте, в котором охват температур меняется от 0 до +40 градусов по Цельсию, а влажность должна быть до 75%. Кроме того, в воздухе не должно быть никаких газов и агрессивных паров.
Это позволяет окупить довольно высокую стоимость прибора и пользоваться им в дальнейшем, экономя на оплате с помощью разделения тарифов. Несмотря на изначальную точность измерений, под воздействием некоторых факторов показатели могут значительно искажаться. Для подтверждения исправности следует регулярно проводить поверку приборов. Для подтверждения исправности прибор для учета электроэнергии необходимо регулярно подвергать поверкам, период времени между ними также указывается в технических документах.
Электросчетчики СО-ЭМОС — это модернизированные электросчетчики класса точности 2,5 в класс точности 2,0, предназначенные для установки только в Москве и Московской области для Энергосбыт Мосэнерго. На щитке счетного механизма должно быть обозначение «собственность Мосэнерго».

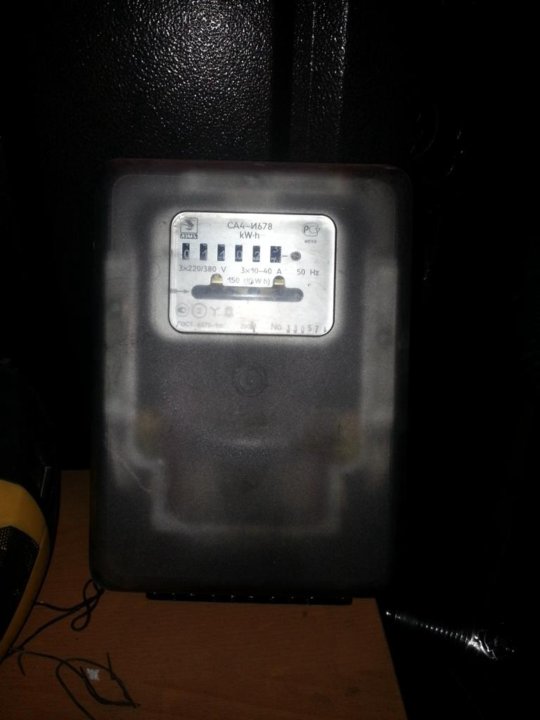

Са4-и678 как остановить
Экономьте своё время и расходы на дорогу заказывая магнит с доставкой до адреса или удобной станции метро. При необходимости купить магнит на электрический счётчик СА4У-И672М в Москве можно не платить за доставку приехав на пункт самовывоза адрес: Москва Рязанский проспект дом 32/3. Если желаете не тратить время на рабочих днях можно купить в выходные. Таким образом сохраняется низкая цена магнита на свет 70х40 мм. Просьба заранее согласовать по телефону время работы до 20-00. Городской транспорт: 1 — метро Рязанский проспект. 2 — платформа Вешняки (казанское направление). Частный транспорт: 1 — Для автомобилистов есть удобная пока бесплатная парковка. В любом городе получить заказ можно в отделении почты.
Срок доставки в средний регион неделя.
Как снять показания
Прибор оборудован 5-ти или 6-ти разрядным механическим счетным устройством
При записи показателей важно не спутать целое число с десятичным значением. Если крайняя правая цифра не отличается цветом и на обозначении шкалы отсутствует запятая то переписывается значение полностью, поскольку необходимо записывать только целое значение
Если крайний знак обведён(синяя стрелка показывает какое число должно быть выделено) или имеется запятая(зелёной стрелкой показано место где должна быть запятая), то последняя цифра не учитывается.
Определяется разница показателей за прошедший месяц, умножением на расценку по тарифу определяется сумма платежа.
Чем наносить маркировку
Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.
Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки.
Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.
Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.
Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.
Особенности счетчика Энергомера СЕ 208
Электросчетчик этой модели является однофазным и много тарифным. Его можно запрограммировать для работы по четырем тарифам, но чаще достаточно только двух – день и ночь. Данные по затратам электроэнергии выводятся на ЖК дисплей.
Особенность этого прибора учета в том, что он способен хранить массив данных с показаниями за предыдущие 180 дней, а также за 3 года.
Данная модель разделена на две составляющих – блок замеров, он обычно закрепляется на столбе, и пульт, применяемый для вывода данных с блока.
Со счетчиком можно работать в ручном и в автоматическом режимах. Для автовывода необходимо, чтобы эти настройки были установлены специалистом во время программирования прибора через программу конфигуратор. В целом, данный прибор учета, рассчитан на просмотр следующих параметров:
- Активная электроэнергия на каждом тарифе и в сумме.
- Какое напряжение в электросети.
- Сила тока в проводах – фазном и нулевом.
- Мощность нагрузки на момент обращения и прочие.
С целью распределения такого множества информации, выводимые на счетчике данные подразделены на разделы. Обычный пользователь может знать только пару разделов, для того чтобы снять текущие показания правильно.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Однофазные однотарифные счетчики Энергомера 3 Счетчик должен храниться в закрытом помещении, где температура может колебаться от 5 до 40 ºС, относительная влажность воздуха не превышает 80 при температуре 25 ºС при отсутствии агрессивных паров и газов.
Спрашивайте, я на связи!
TЭ560
ТРЕХФАЗНЫЕ МИКРОПРОЦЕССОРНЫЕ СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ
Назначение: Электросчетчики серии СТЭ560 предназначены для учета активной и реактивной электрической энергии в трех- и четырехпроводных сетях трехфазного переменного тока на промышленных предприятиях и у бытовых потребителей, а также для работы в составе автоматизированных систем контроля и учета энергопотребления . Счетчики построены на цифровом сигнальном процессоре DSP и регулируются с помощью специальных программ. Для хранения информации в счетчиках предусмотрена энергонезависимая память EEPROM. В регистрах паямяти хранятся данные по каждому тарифу. Счетчики имеют телеметрический выход, гальванически изолированный от других цепей. Для отображения информации используется жидкокристалический индикатор, устойчиво работающий при низких температурах. Счетчики имеют цифровой интерфейс ИРПС (токовая петля). С помощью цифрового интерфейса производится регулировка, установка времени действия тарифов, корректировка часов и при необходимости считывание показаний счетчика с помощью компьютера.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Класс точности: | ||
| — по активной энергии | 1,0 | |
| — по реактивной энергии | 2,0 | |
| Номинальное напряжение, В | 3х220/380; 3х57,7/100; 3х100 | |
| Номинальный ток, А | 5; 10 | |
| Максимальный ток, А | 7,5; 40; 80 | |
| Чувствительность: | ||
| — по активной энергии, % Iном | 0,25 | |
| — по реактивной энергии, % Iном | 0,4 | |
| Постоянная счетчика, имп/кВтч | 1000, 5000 | |
| Рабочая температура, оС | от -20 до +55 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 100000 | |
| Межпроверочный интервал, лет | 10 | |
| Габаритные размеры, мм | 317(283)х174х75 | |
| Вес, не более кг | 1,65 |
Самостоятельная проверка исправности электросчетчика до окончания срока поверки
При диагностике своими руками необходимо сравнить фактическую величину потребления электричества с нормированной, которая указана в показаниях:
- Производится отключение всего электрооборудования от прибора учета, которое соединяется посредством линейных автоматов.
- Для выполнения диагностики надо визуально осмотреть устройство и убедиться, вращается ли диск внутри. Если прибор электронный, то следует удостовериться, мерцает диодный индикатор или нет.
- Самоход устройства отсутствует, если за 15 минут диск совершит не более одного оборота. В случае с электронным прибором число световых импульсов должно составить не больше единичного показания.
Есть еще один вариант проверки, но для выполнения этой задачи надо оценить функциональность исполнительного устройства с активированной нагрузкой на электроцепь. Для этого потребуется три лампы накаливания, каждая из которых должна быть рассчитана на 100 ватт. Понадобится секундомер либо хронометр, который сможет определить периодичность оборотов.
Принцип поверки состоит в следующем:
- С подключенной нагрузкой в электроцепь, которая соответствует 300 ваттам, надо засечь время, на протяжении которого диск сделает пять оборотов. Если прибор учета электронный, то лампочка должна моргнуть 5 раз.
- Затем выполняется оценка погрешности измерения или точности устройства в соответствии с формулой Е = (Р * Т * А / 3600 – 1) * 100%. Т в данном случае — время, в течение которого диск сделает один оборот. А — передаточное число оборудования, которое определяется в соответствии с технической документацией.
Фотогалерея
Для проведения самостоятельной поверки следует знать, где расположены счетчики. Возможные места установки электросчетчиков приведены на фото.
Расположение прибора учета внутри помещения
Четыре энергомера в щитке подъезда жилого дома
Установка оборудования на уличном столбе
Преимущества прибора
Данный энергомер отличают следующие положительные качества:
- доступная цена;
- качество изготовления и надежность конструкции;
- простота в подключении, эксплуатации и снятии показаний;
- длительный срок службы;
- компактные габариты.

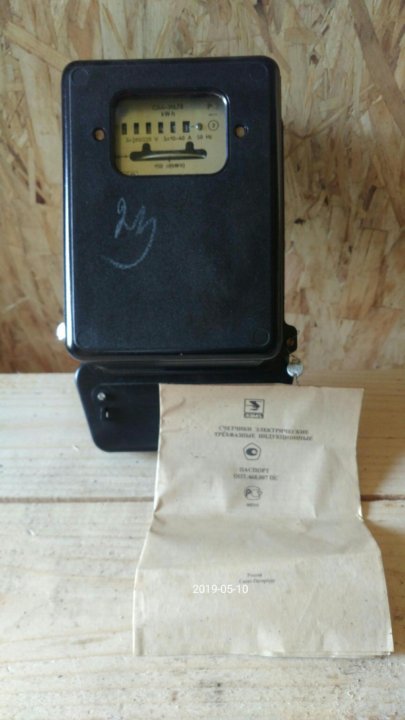

Габаритные размеры счётчика СА4-И678 Несмотря на некоторое отставание модели в техническом плане по сравнению с выпускающимися сейчас электросчетчиками, СА4-И678 соответствует установленным нормативным требованиям и допускается к использованию в пределах территории РФ.
Рекомендуем: Счётчик электроэнергии Нева 102 и 105 — различие и характеристики приборов
Способы обмана: Как скрытно обмануть отмотать остановить скрутить затормозить смотать электросчетчик счетчик СОЛО-DIN В01 ЕС2726 ЦЭ2726 СО-ЭЭ6705 СО-ЭЭ6706 ЦЭ2727 ТРИО Ф669М ИП СА3У-И670М СА3У-И670Д
Примеры различных счетчиков для наглядности
Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33:
- 1Т — однотарифный
- 220 (В) номинальное фазное напряжение
- 1-7,5 (А) — номинальный (базовый) и максимальный ток
- 3ф.4пр. — для трехфазной четырехпроводной сети
- М6 — количество цифр на механическом отсчетном устройстве (барабане)
- Ш33 — корпус для установки только в щиток
- 3200 (imp/kW·h) — передаточное число
У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 11656 (кВт·ч).
Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 10-100А 3ф.
4пр. М7 Р32:
- 1Т — однотарифный
- 220 (В) номинальное фазное напряжение
- 10-100 (А) — номинальный (базовый) и максимальный ток
- 3ф.4пр. — для трехфазной четырехпроводной сети
- М7 — количество цифр на механическом отсчетном устройстве (барабане)
- Р32 — универсальное крепление корпуса, как на DIN-рейку, так и в щиток
- 320 (imp/kW·h) — передаточное число
У данного счетчика запятой нет — 0000000. Показания — 4 (кВт·ч).
Вот аналогичный счетчик, только в другом исполнении корпуса.
Ниже представлен трехфазный счетчик ЦЭ6803В с такими же параметрами, кроме номинального тока и передаточного числа: 5-50 (А) и 640 (imp/kW·h).

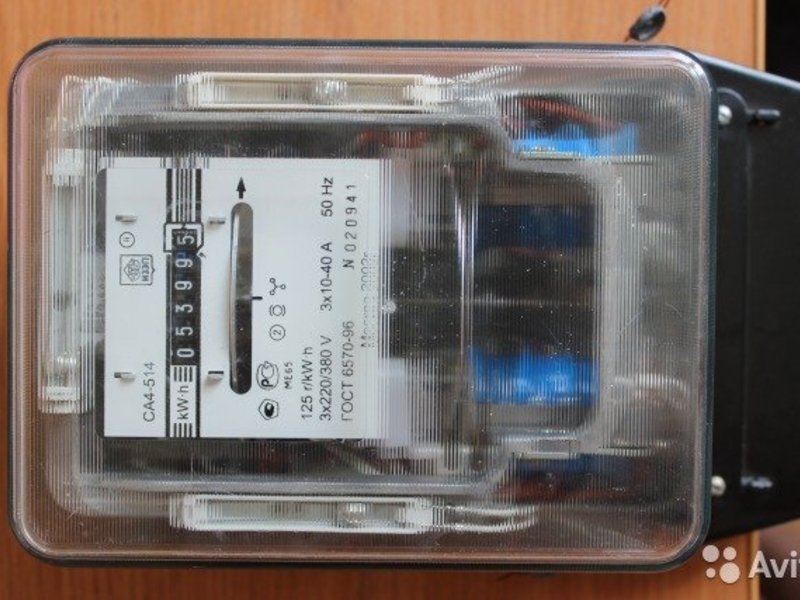

Вот индукционный трехфазный счетчик С4-5178, у которого при снятии показания учитываются все цифры.

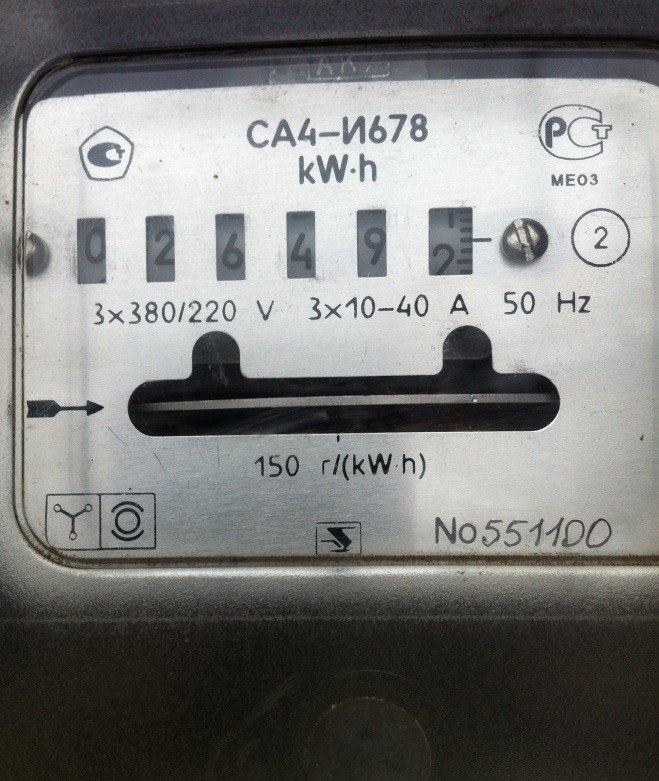

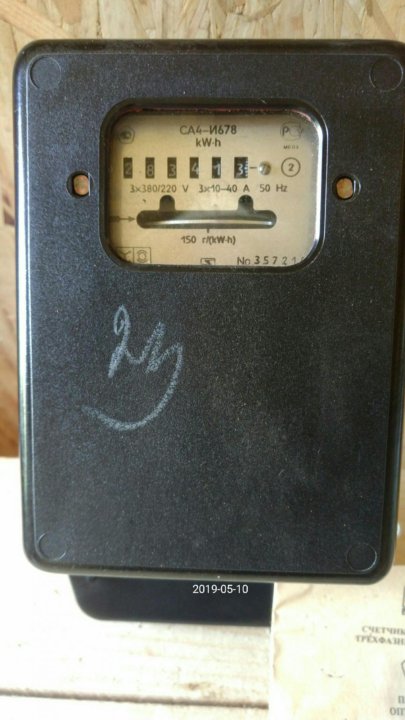

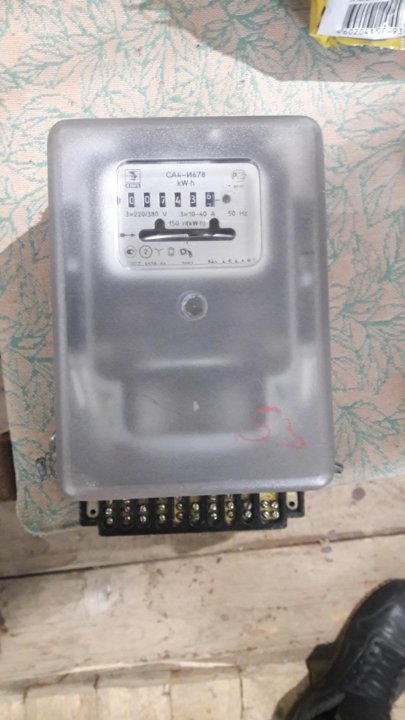

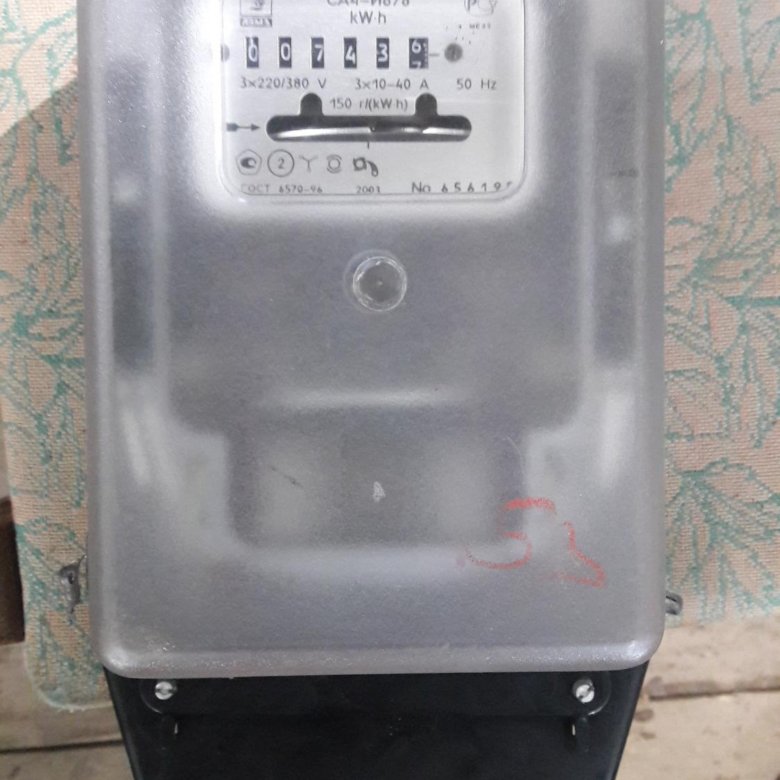

Индукционный трехфазный счетчик СА4-И678 — при снятии показания учитываются все цифры на барабане.
Индукционный однофазный счетчик СО-ИЭ 2-1. Запятых на шкале нет, при снятии показаний нужно учитывать все цифры.
Однофазный электронный счетчик электроэнергии г. Харьков СО-ЭАК3М (электросчетчик снят с производства) СО-ЭАК3М Пожалуйста,напишите сколько цифр необходимо снимать для оплаты ,всегда снимала 5, и всё равно много получается, большой расход при огромной экономии.
Иван, Барановичи, укажите передаточное число счетчика (см. корпус) и диапазон тока (5-10, 10-50, 5-50), тогда я Вам смогу ответить более точно.
Юлия, не поставщик, а вы невнимательно читали паспорт на счетчик! Найдите паспорт или в сундуке, или в тырнете, стр. 4, табл.1, строка 7, там четко и ясно написано, какое колесо показывает целые, а какое доли кВт*ч для какой версии СЭ ПыСы- последнее справа колесо или цифра в СЭ в любом случае крутятся быстрее остальных. Ровно в 10 раз.
Как снять показания
Прибор оборудован 5-ти или 6-ти разрядным механическим счетным устройством
При записи показателей важно не спутать целое число с десятичным значением. Если крайняя правая цифра не отличается цветом и на обозначении шкалы отсутствует запятая то переписывается значение полностью, поскольку необходимо записывать только целое значение
Если крайний знак обведён(синяя стрелка показывает какое число должно быть выделено) или имеется запятая(зелёной стрелкой показано место где должна быть запятая), то последняя цифра не учитывается.
Определяется разница показателей за прошедший месяц, умножением на расценку по тарифу определяется сумма платежа.
Технические характеристики
- Температура окружающей среды в которой должен эксплуатироваться счетчик должна быть в пределах от +1 до +40 градусов, т.е счетчик рассчитан на использование внутри помещений, в которых температура зимой не ниже +1 градуса.
- Номинальное напряжение 127 или 220 Вольт
- Номинальный ток 5 или 10 А
- Частота 50 Гц
Класс точности
Класс точности советского счетчика СО-И446 соответствует 2,5 классу по шкале точности приборов. Современные счетчики более точные, они соответствуют классу точности 1 или 0,5. При использовании в домашних условиях с небольшим расходом электричества, разницы в расчетах большой не будет. Так как класс точности превышает 2-ой то скорее всего от вас потребуют его замену управляющая компания, иначе расчет будет вестись по нормативу.
Как снимать показания с пятизначного электросчётчика
Цифры счётчика, с его индикатора – записываются до запятой и с первым нулём, если он есть, например: 09508
При диктовке ежемесячных показаний электросчётчика по телефону, диспетчеру энергосбыта (если контролёры не ходят по домам) – сначала называется номер своего лицевого счёта, что указан на квитанции по оплате электроэнергии (оператор найдёт по нему адрес, в базе на компьютере и назовёт вам его и фамилию домовладельца – для сверки), а затем – снятые показания счётчика 09508 (читать и диктовать по одной или две цифры, так: нуль, девяноста пять, ноль восемь).
Справочные данные отдельных счетчиков электроэнергии.
|
Тип счетчик |
Номинальный ток, А |
Количество оборотов на 1 кВт.ч |
Количество цифр счетного механизма* |
Класс точности |
Межповеро-чный интервал (МПИ) |
Примечание |
|
Однофазные индукционные |
||||||
|
СО-1 |
5 |
2500 |
3 |
2,5 |
8 |
Не выпускается |
|
СО-1 |
10 |
1250 |
4 |
2,5 |
8 |
» |
|
СО-1 |
10-40 |
600 |
4 |
2,5 |
16 |
Выпускается с 1995г. |
|
СО-193 |
10-40 |
600 |
5 |
2,5 |
16 |
– |
|
СО-2 |
10 |
600 |
5 |
2,5 |
16 |
ВЗЭТ |
|
СО-2 |
10 |
650 |
4 |
2,5 |
16 |
» |
|
СО-2 |
10 |
750 |
4 |
2,5 |
16 |
» |
|
СО-2 |
10 |
625 |
4 |
2,5 |
16 |
» |
|
СО-2 |
5 |
1250 |
4 |
2,5 |
16 |
» |
|
СО-2(60) |
10 |
750 |
4 |
2,5 |
16 |
МЗЭП |
|
СО-2(60) |
5 |
1250 |
4 |
2,5 |
16 |
» |
|
СО-2М |
10 |
640 |
4 |
2,5 |
16 |
ВЗЭТ |
|
СО-2М |
5 |
1280 |
4 |
2,5 |
16 |
» |
|
СО-2М2 |
10-30 |
640 |
4 |
2,5 |
16 |
» |
|
СО-2М2 |
5-15 |
1280 |
4 |
2,5 |
16 |
» |
|
СО-2МТ |
10-30 |
640 |
4 |
2,5 |
16 |
» |
|
СО-2МТ3 |
10-30 |
640 |
4 |
2,5 |
16 |
» |
|
СО-5 |
5-15 |
1250 |
4 |
2,5 |
16 |
МВЭП |
|
СО-505 |
10-40 |
600 |
5 |
2 |
16 |
» |
|
СО-50 |
10-40 |
625 |
4 |
2,5 |
16 |
» |
|
СО-5У |
10-30 |
625 |
4 |
2,5 |
16 |
» |
|
СО-И445 |
10-40 |
440 |
5 |
2 |
16 |
ВЗЭТ |
|
СО-И446 |
10-34 |
600 |
5 |
2,5 |
16 |
» |
|
СО-И446 |
5-17 |
1200 |
4 |
2,5 |
16 |
» |
|
СО-И446 |
5-20 |
1200 |
4 |
2,5 |
16 |
» |
|
СО-И446М |
10-40 |
600 |
5 |
2,5 |
16 |
» |
|
СО-И449 |
10-40 |
210 |
5 |
2 |
16 |
» |
|
СО-И449М |
10-60 |
200 |
5 |
2 |
16 |
» |
|
СО-И449М1-1 |
10-40 |
400 |
5 |
2 |
16 |
» |
|
СО-И449Т |
10-40 |
210 |
5 |
2 |
16 |
» |
|
СО-И449МТ |
10-60 |
200 |
5 |
2 |
16 |
» |
|
СО-ЭЭ6705 |
10-40 |
450 |
4 |
2 |
16 |
ЛЭМЗ |
|
СО-ЭЭ6705 |
10-40 |
400 |
5 |
2 |
16 |
» |
|
СО-ЭЭ67А-1 |
5 |
500 |
5 |
2,5 |
16 |
» |
|
СО-ЭЭ6705 |
5-20 |
450 |
4 |
2,5 |
16 |
» |
|
СО-ИБ1 |
5-30 |
210 |
5 |
2 |
16 |
– |
|
СО-ИБ2 |
10-60 |
250 |
5 |
2 |
16 |
– |
|
5СМ4 |
10-40 |
480 |
5 |
2,5 |
16 |
– |
|
СО-И131 |
10-40 |
210 |
6 |
2,5 |
16 |
– |
|
А44Gd |
15(60) |
375 |
6 |
2** |
16 |
– |
|
DE4 |
10-40 |
450 |
5 |
2** |
16 |
– |
|
TGL-5541 |
10-30 |
750 |
5 |
2** |
16 |
– |
|
WZ-2 |
10-20 |
1200 |
4 |
2** |
16 |
– |
|
Y-8 |
10-40 |
480 |
5 |
2** |
16 |
– |
|
EJ-914-2K |
10-40 |
375 |
5 |
2** |
16 |
– |
|
TYPAS2 |
10-40 |
375 |
6 |
2** |
16 |
– |
|
B1A |
3 |
4800 |
4 |
2** |
16 |
– |
|
B1A |
5 |
1200 |
5 |
2** |
16 |
– |
|
AEG |
5 |
2400 |
5 |
2** |
16 |
– |
|
AEG |
15(60) |
375 |
6 |
2** |
16 |
– |
|
A52 |
10-40 |
375 |
6 |
2** |
16 |
– |
|
Однофазные электронные |
||||||
|
ЦЭ6807А-1 |
5-50 |
500 |
5 |
2 |
6 |
МЭТЗ |
|
ЦЭ6807А-2 |
5-50 |
500 |
5 |
2 |
6 |
МЭТЗ |
|
(двухтарифный |
||||||
|
СЭО-1 |
10-50 |
57600 |
5 |
2 |
6 |
Не выпускается |
|
СО-Ф663 |
5-50 |
100 |
5 |
2 |
5 |
– |
|
СОЭБ-1 |
10-50 |
720 |
5 |
2 |
6 |
БЭМЗ |
|
А100D1B |
10(60) |
1000/ |
ЖКИ |
1 |
16 |
СП «АББ ВЭИ |
|
200 |
Метроника» |
|||||
|
Трехфазные, индукционные |
||||||
|
СА4У-И672М |
3х5 |
450 |
4(5) |
2 |
4 |
ЛЭМЗ |
|
(ГОСТ 6570-75) |
||||||
|
СА4У-И672М |
3х5 |
450 |
5 |
2 |
4 |
ЛЭМЗ |
|
(ГОСТ 6570-96) |
||||||
|
СА4-И672М |
3х10 |
225 |
4 |
2 |
8 |
ЛЭМЗ 1, 2, 3 |
|
СА4-И672М |
3х10-20 |
225 |
4 |
2 |
8 |
ЛЭМЗ 1, 2, 3 |
|
СА4-И678 |
3х20-50 |
100 |
5 |
2 |
8 |
» 1, 2, 3 |
|
СА4-И678 |
3х30-75 |
55 |
5 |
2 |
8 |
» 1, 2, 3 |
|
СА4-И678 |
3х50-100 |
40 |
5 |
2 |
8 |
» 1, 2, 3 |
|
СА3У-М670М |
3х5 |
450 |
4 |
2 |
4 |
Не выпускается |
|
СА3У-И670М |
3х5 |
800 |
4 |
2 |
4 |
То же |
|
СА4У-Т4 |
3х5 |
750 |
4 |
2 |
4 |
» |
|
СА4У-И672М |
3х5 |
800 |
4 |
2 |
4 |
» |
|
СР4У-И673М |
3х5 |
450 |
4 |
2 |
4 |
ЛЭМЗ |
|
СР3У-И44 |
3х5 |
450 |
4 |
3 |
4 |
» |
|
СА4-И45 |
3х10 |
225 |
4 |
2 |
4 |
» |
|
СА3У-ИТ |
3х5 |
650 |
4 |
2 |
4 |
» |
|
СА3У-И670Д |
3х5 |
1000 |
4 |
2 |
4 |
» |
|
СА4-И6П |
3х10-60 |
100 |
5 |
2 |
8 |
» |
|
СА4У-И682 |
3х5 |
250 |
5 |
1 |
4 |
» |
|
Т-2СА43 |
5(20) |
240 |
6 |
2 |
4(8) |
Румыния |
|
Т-2СА43 |
3х5 |
960 |
5 |
2 |
4 |
» |
|
МХК-116 |
3х5 |
600 |
6 |
2 |
4 |
– |
|
T31F |
3х10(60) |
75 |
6 |
2 |
8 |
– |
|
Т31СТК |
3х5 |
750 |
6 |
2 |
4 |
– |
|
D-1СТ |
3х5 |
212 |
5 |
2 |
4 |
– |
|
Т-22t |
3х5 |
300 |
5 |
2 |
4 |
– |
|
MODC-5200 |
3х5 |
– |
5 |
2 |
4 |
Польша |
|
MODC-52а |
3х5 |
375 |
6 |
2 |
4 |
Польша |
|
HN4-CA4 |
3х25-50 |
120 |
5 |
3 |
8 |
– |
|
ИЕА4-3У |
3х5 |
480 |
5 |
2 |
4 |
– |
|
ЕТ-401 |
3х5 |
750 |
5 |
2 |
4 |
– |
|
A4-5D |
3х5 |
480 |
4 |
2 |
4 |
– |
|
ДН-4 |
3х5-25 |
300 |
5 |
2 |
8 |
Венгрия |
|
А1Т-4-0000Т |
5-24 |
– |
4 |
2 |
8 |
Венгрия |
|
ЕТ-411-1 |
3х5 |
– |
6 |
2 |
4 |
– |
|
MXKL-116 |
3х5 |
600 |
6 |
2 |
4 |
– |
|
А4-3 |
3х10-40 |
120 |
5 |
2 |
8 |
Болгария |
|
ЕТ414 |
10-40 |
– |
5 |
2 |
8 |
– |
|
ДН-4 |
15 |
100 |
6 |
2 |
8 |
Венгрия |
|
САЧ-И60 |
3х10-60 |
100 |
5 |
2 |
8 |
– |
|
САЧУ-196 |
3х5 |
– |
5 |
2 |
– |
Украина |
|
СА3У-ИТ |
3х5 |
2500 |
3 |
2 |
4 |
– |
|
СА3У-И687 |
3х5 |
1000 |
4 |
1 |
4 |
ЛЭМЗ |
|
СА3У-И670Д |
3х5 |
1750 |
4 |
2 |
4 |
» |
|
СА3У-И43 |
3х5 |
1750 |
3 |
2 |
4 |
» |
|
СА3У-И670М |
3х1 |
8000 |
3 |
2 |
4 |
» |
|
СА3У-И681 |
3х1 |
5000 |
4 |
1 |
4 |
» |
|
СР4У-И673М |
3х5 |
1750 |
4 |
2 |
4 |
» |
|
СР3У-ИТР |
3х5 |
2500 |
3 |
3 |
4 |
» |
|
СР3У-ИТР-60 |
3х5 |
2500 |
3 |
3 |
4 |
» |
|
СР3У-И671 |
3х5 |
1750 |
3 |
2 |
4 |
» |
|
СР3У-И44 |
3х5 |
1750 |
3 |
3 |
4 |
» |
|
СР4У-И689 |
3х5 |
1000 |
4 |
2 |
4 |
» |
|
СР4У-И673Д |
3х5 |
1000 |
4 |
2 |
4 |
» |
|
СР4У-И673М |
3х1 |
8000 |
3 |
2 |
4 |
» |
|
СА3У-И670М |
3х5 |
1750 |
4 |
2 |
4 |
» |
|
СА3У-И681 |
3х5 |
1000 |
5 |
1 |
4 |
» |
|
Ch51pik a227 |
5 |
1500 |
5 |
1 |
4 |
Венгрия |
|
Трехфазные электронные |
||||||
|
СЭТ4-1 |
3х(5-60) |
200 |
6 |
2 |
6 |
МЭТЗ |
|
СЭТАМ-005 |
5-7,5 |
1600 |
ЖКИ |
1 |
6 |
» 1, 2 |
|
СЭТАМ-005-01 |
5-7,5 |
400 |
ЖКИ |
1 |
6 |
» 1, 2 |
|
СЭТАМ-005-02 |
5-50 |
200 |
ЖКИ |
2 |
6 |
» 1, 2 |
|
СЭТАМ-005-03 |
10-100 |
100 |
ЖКИ |
2 |
6 |
» 1, 2 |
|
СЭТ3а-02-04 |
5-50 |
100 |
6 |
1 |
6 |
ГРПЗ |
|
СЭТ3а-01-02 |
5-7,5 |
2000 |
5 |
1 |
6 |
» 1, 2 |
|
СЭТ3а-01П-27 |
5-7,5 |
2000 |
5 |
0,5 |
6 |
» 1, 2 |
|
СЭТ3р-01П-30 |
5-7,5 |
2000 |
5 |
0,5 |
6 |
» 1, 2 |
|
Ф68700 |
5-7,5 |
4000 |
4 |
1 |
6 |
Энергомера |
|
ЦЭ6805 |
5-7,5 |
5000 |
4 |
0,5 |
6 |
» |
|
ЦЭ6805 |
3х(1-1,5) |
25000 |
3 |
0,5 |
6 |
» |
|
EA05RL-P1B-3 |
1/5 |
5000 |
ЖКИ |
0,5S |
6 |
СП «АББ ВЭИ |
|
Метроника» |
||||||
|
A2R-3-AL-C2-T |
5 |
10000 |
ЖКИ |
0,5S |
6 |
» |
|
ЦЭ6803 |
1-8А |
500 |
5 |
2 |
6 |
РЗП |
|
ЦЭ6803Т |
5-8А |
16000 |
5 |
2 |
6 |
» |
* Указано количество целых цифр показаний счетного механизма.
** Класс точности на щитке прибора не указан, регулировка выполняется по классу точности
Об электрических счетчиках и как правильно снимать показания
На сегодня немалое количество электрических счетчиков, которыми пользуется население, неточно учитывают потребляемую электроэнергию; не отвечают существующим требованиям пожарной безопасности: это низкоамперные однофазные приборы с просроченной датой госповерки.
Эксплуатация старых электросчетчиков приводит к увеличению числа пожаров. Так, импортные бытовые приборы повышенной мощности не рассчитаны на специфику российского электротехнического оборудования. Расчетная пропускная способность электропроводки и установленных низкоамперных электросчетчиков не выдерживает подобную нагрузку, что влечет за собой частые возгорания.
Электросчетчик есть в каждом доме. Этот прибор настолько привычен, что мы его просто не замечаем. Мало кто интересуется его техническими характеристиками.
Даже на промышленных предприятиях нередко установлены приборы, погрешность измерения которых превышает все допустимые нормы. И все же вопрос замены электросчетчика возникает только тогда, когда оказывается, что старый прибор уже не соответствует требованиям законодательства РФ и когда контролер выносит предписание о замене прибора учета.
В России повсеместно развивается производство нового поколения приборов учета – электронные электросчетчики. Эти приборы точнее и надежнее, чем их предшественники. Сегодня все энергосистемы, во избежание потерь электроэнергии и предотвращения лишних расходов, рекомендуют переход с использования индукционных электросчетчиков на электронные на всех уровнях потребления.
I. Как правильно снимать показания счетчика?
В: В моем доме установлен трехфазный счетчик СА4-И672М с шестью разрядами. Шестое окошко отличается по цвету от остальных пяти, но запятой нет. Какова цена деления шестого разряда? Как производить подсчет расхода электроэнергии?
О: В соответствии с ГОСТ 6570 п.
6.4.1 “Цифры, циферблаты или окаймление окна для долей киловатт-часа (киловат-часа) должны быть отделены запятой”. В некоторых случаях завод-изготовитель запятую не наносит или наносит нечетко. В этом случае ответ на Ваш вопрос можем дать паспорт или экспертизы счетчика.
В: Необходима ли повторная госповерка трехфазных электронных счетчиков, если имеется заводская?
О: В соответствии с правилами устройств электроустановок п.1.5.13 “На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев.
В: Что такое “самоход” счетчика?
О: Самоход – это движение диска индукционного счетчика при отсутствии нагрузки. Далеко не все знают, что в соответствии с ГОСТом диск счетчика может сделать не более одного полного поворота в одну либо в другую сторону.
В: У меня счетчик марки СО-И446, я платила за электроэнергию по 4 первым цифрам. Но контролёр выписала мне предупреждение, что я должна платить по всем 5 цифрам счетчика.
Кто прав?
О: Правила снятия показаний счетчика СО-И446 изложены в паспорте, пункт 2.5 В соответствии с ГОСТ 6570-96 п.6.4.1: “Цифры, циферблаты или окаймление окна для долей киловатт-часа должны быть иного цвета, чем для целых киловатт-часов, и отделены запятой”.
Если последняя цифра справа отделена запятой, то она показывает десятые доли киловатт-часа и при списывании не учитывается.
Если у счетчика последняя цифра справа не отделена запятой и не имеет окантовки другого цвета, то она показывает целые киловатт-часы.
1 кВт = 600 оборотов диска. (Для СО-И446, 10-34А)
Средний срок службы счетчиков до капитального ремонта составляет не менее 32 лет (в зависимости от типа счетчика). Счетчик должен проходить обязательную периодическую поверку один раз в 16 лет. Ремонт и поверку производят организации, имеющие лицензию на данный вид деятельности, только в своих цехах и лабораториях.
До 01.01.2000 эксплуатировались и поверялись однофазные электросчётчики класса точности 2,5 с межповерочным интервалом 8-16 лет.
Начиная с 2000 года, Госстандарт России запретил эксплуатацию счетчиков класса точности 2,5. Решение НТК Госстандарта России от 12.09.2000г. о запрещении поверки счётчиков кл.2,5 основано на соблюдении Законов РФ («Об обеспечении единства измерений», «Об энергосбережении», на требованиях ГОСТ 6570-96, «Правил устройств электроустановок», «Положения о порядке проведения ревизии и маркировании специальными знаками визуального контроля средств учёта электрической энергии»).
“Ответственность за техническое состояние приборов учета электроэнергии, установленных в жилых помещениях, несет собственник жилого помещения” (постановление Госкомстроя РФ № 170 от 27.09.03).
II. Для чего и как часто необходимо снимать показания электросчетчиков?
Показания прибора учета должны сниматься ежемесячно, желательно на 30 или 31 число каждого месяца. По этим показаниям абонент обязан в срок до 10 числа месяца, следующего за отчетным, ежемесячно оплачивать потребленную электроэнергию. Показания необходимы как для потребителей, так и для энергоснабжающей организации.
потребителям для оплаты фактически потребленной электроэнергии, энергоснабжающей организации для корректного (точного) выставления счета потребителю и определению точной суммы взаиморасчетов между потребителем и энергоснабжающей организацией. Бывают случаи, когда потребитель не может в каком – то месяце выполнить свою обязанность по оплате потребленной электроэнергии. И в этом случае, при невозможности оплаты образованного долга, рекомендуем потребителю сообщать в Витимэнергосбыт свои показания по следующим адресам и телефонам:
– ЗАО «Витимэнергосбыт», г. Бодайбо, Подстанция, к. 201, тел. 74-083
III. Если прибор учета устарел и не соответствует требованиям ГОСТ и выдано предписание на замену прибора учета кто может установить прибор учета, классом не ниже 2.0.?
Заменить, осуществить монтаж прибора учета могут граждане и организации, занимающиеся данным видом деятельности. Однако при установке необходимо помнить, что самовольный демонтаж старого прибора учета является нарушением договора с энергоснабжающей организацией.
Сорванная, без ведома Витимэнергосбыт, на старом счетчике пломба влечет изменение порядка расчетов: их будут производить не по показаниям нового счетчика, а исходя из энергоемкости электроприборов.
Схема подключения трехфазного индукционного счетчика САЗУ-И670М
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Сегодня утром оперативный персонал при осмотре распределительной подстанции (РУ) напряжением 500 (В) обнаружил неисправность трехфазного индукционного счетчика САЗУ-И670М.
Дело в том, что нагрузка на фидере (присоединении) была около 400 (А), диск счетчика вращался, а показания счетного механизма в течение суток нисколько не изменились.
Амперметр типа Э378 с пределом 600 (А).
Предположительно, что вышел из строя счетный механизм, поэтому в любом случае нужно производить замену этого счетчика. В связи с этим я и решил написать об этом статью, а заодно рассказать Вам о технических характеристиках, устройстве и схеме подключения индукционного счетчика САЗУ-И670М.
Кто-то может возразить, что это старый счетчик и их уже давно не выпускают.
Да, согласен, но в настоящее время у меня в обслуживании и эксплуатации находится около 2000 аналогичных индукционных счетчиков (активные САЗУ-ИТ, СА4У-И672, ИТ; реактивные СР3У-ИТР60°, ИТР, СР4У-И673 и т.п.). Они периодически проходят поверку (1 раз в 4 года или 1 раз в 6 лет, в зависимости от года выпуска) и снова устанавливаются на подстанциях.
Рассматриваемый в статье САЗУ-И670М имеет 1993 год выпуска, а значит его межповерочный интервал (МПИ) составляет 4 года (см. ГОСТ 6570-75, п.1.39). У счетчиков, выпущенных после 1996 года, МПИ составляет уже 6 лет (см. ГОСТ 6570-96, п.6.47.4).
Современные электронные счетчики мы устанавливаем в основном на вводные, коммерческие и вновь вводимые фидера: ПСЧ-4ТМ, ПСЧ-3АРТ, СЭТ-4ТМ, СЕ102, СЕ302 и ЦЭ6803В от Энергомеры, СОЭ-55 и СЭТ-561 от МЗЭП (Московский завод электроизмерительных приборов), про которые я неоднократно рассказывал Вам в своих статьях:
- схема подключения счетчика СЭТ-4ТМ.
03М.01 через трансформаторы тока и трансформаторы напряжения в сеть 10 (кВ) - схема подключения ПСЧ-4ТМ.05.04 через трансформаторы тока в сеть 400 (В)
- схема подключения счетчика прямого включения
- схема подключения однофазного счетчика СОЭ-55 в этажном щитке
- технические характеристики и схема подключения трехфазного счетчика ЦЭ6803В
- ошибка Err 01 у счетчиков СЕ302 от Энергомеры
- автоматизированная система технического учета электроэнергии (АСТУЭ) на базе ПСЧ-4ТМ.05
Всего было установлено более 100 штук новых электронных счетчиков. На этом мы не останавливаемся и продолжаем модернизировать приборы учета. Кстати, при установке новых приборов учета у нас возникла проблема – фактическая мощность измерительного трансформатора напряжения (ТН) получилась ниже требуемого значения, что привело к погрешности и работе ТН не в заданном классе точности.
Это было такое небольшое вступление, а теперь вернемся к нашему САЗУ-И670М и расшифруем его условное обозначение:
- C — счетчик
- А — активной энергии
- 3 — для трехпроводной сети
- У — универсальный (подключение через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации)
- И — индукционный
- 670 — модификация (конструктивное исполнение)
- М — модернизированный
Счетчики САЗУ-И670М от АО «ЛЭМЗ» (г.
Санкт-Петербург) и ОАО «Чебоксарский электроаппаратный завод» (г.Чебоксары) внесены в Госреестр под номером 1089-62, правда срок действия свидетельства об утвержденных типах средств измерений у них уже просрочен, а это значит, что эти счетчики можно использовать только для технического учета.
Внешний вид счетчика.
САЗУ-И670М предназначен для работы в трехпроводных сетях без нулевого провода, т.е. в сетях с изолированной нейтралью (система заземления IT). Он является двухэлементным, т.е. измеряет потребляемую активную мощность по методу двух ваттметров. К этом я еще вернусь в своих следующих статьях, как только получу новый вольтамперфазометр (ВАФ) от Sonel.
Основные технические характеристики САЗУ-И670М
Учет электроэнергии ведется в киловатт-часах (kW·h) по цифрам на барабане счетного механизма.
Сразу хотелось бы напомнить Вам о том, как правильно снимать показания со счетчиков электроэнергии – учитывать запятую или нет?
В нашем случае последнее окошечко отделено квадратом черного цвета, а значит при снятии показаний необходимо учитывать запятую.
Слева до запятой расположено 4 цифры, учитывающие целую часть киловатт-часов. После запятой — одна цифра, отделенная черным окошечком, которая учитывает доли киловатт-часов.
Чуть выше я уже указал на то, что рассматриваемый счетчик подключается в трехпроводную сеть через измерительные трансформаторы тока и напряжения с любыми коэффициентами трансформации.
В моем примере счетчик подключен через трансформаторы тока типа ТК-20 с коэффициентом 600/5 и трансформаторы напряжения 3НОС-0,5 с коэффициентом 500/100 (В).
Эти коэффициенты могут быть указаны на специальной бирке, размещенной на корпусе счетчика или клеммной крышке. Приведу в пример фотографии других счетчиков (тип ИТ и СЭТ3а), т.к. на моем бирка почему-то отсутствует.
Для нашего счетчика в строке «трансформатор напряжения» должно быть указано 500/100 (В), а в строке «трансформатор тока» — 600/5. В строке «К» указывается расчетный коэффициент, который определяется произведением коэффициентов ТН и ТТ:
К = Ктн · Ктт = 500/100 · 600/5 = 5 ·120 = 600
Таким образом, чтобы определить истинную учтенную электрическую энергию, необходимо показания счетного механизма умножить на 600.
Этот коэффициент наносится на бирку представителем энергоснабжающей организацией, а также отражается в акте на установку/замену электросчетчика.
На шкале САЗУ-И670М указан номинальный ток 3х5 (А) и номинальное линейное напряжение 3х100 (В). В кружочке в правом верхнем углу отображается класс точности — 2,0.
Напомню Вам, что для граждан-потребителей класс точности должен быть 2,0 и выше, а для предприятий — 1,0. Более подробнее об этом читайте в статье про классы точности электросчетчиков для различных категорий потребителей.
Перегруз по току допускается до 150-200% от номинального тока. Частые и значительные перегрузы приводят к преждевременному выходу из строя прибора учета или появлению дополнительной погрешности.
Порог чувствительности составляет 0,5% от номинального тока. Это значит, что диск счетчика начнет вращаться при токе 0,025 (А), что равнозначно нагрузке 3 (А) по первичной стороне.
Систематическая составляющая относительная погрешность (ССОП) составляет 5%.
Габаритные размеры с учетом клеммной крышки: 282×173х127 (мм).
Установочные размеры: по горизонтали — 155 (мм), по вертикали — 214 (мм).
Масса САЗУ-И670М относительно большая и составляет около 3 (кг).
Срок службы счетчика составляет в среднем 32 года.
Конструкция и принцип работы САЗУ-И670М
Принцип работы трехфазного индукционного счетчика аналогичен однофазному индукционному счетчику, про который я подробно рассказывал в этой статье. Есть небольшие различия по конструкции, но принцип тот же.
Устройство индукционного трехфазного счетчика электрической энергии САЗУ-И670М состоит из двух вращающих элементов, двух тормозных магнитов, подвижной системы с двумя закрепленными на общей оси алюминиевыми дисками, опоры оси (подпятник и подшипник) и счетного механизма (барабан).

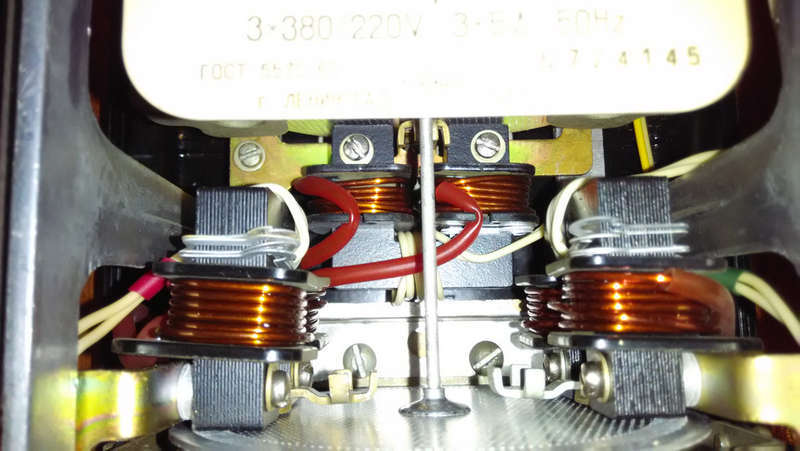

Вращающий элемент состоит из магнитной системы, на которой расположены: обмотка напряжения (параллельная обмотка), токовая обмотка (последовательная обмотка), дополнительная обмотка и короткозамкнутые витки.
Дополнительная обмотка находится на токовом сердечнике и замыкается на проволочное сопротивление, состоящее из манганина или никелина.
На проволочном сопротивлении расположен винт для регулировки малых нагрузок.
Два постоянных магнита создают тормозной момент вращения. Их можно отрегулировать путем плавного перемещения в ту или иную сторону.
Опорой для подвижной системы являются подпятник (вверху) и подшипник (внизу).
Наличие стопора обратного хода диска обозначается на шкале счетчика надписью «Со стопором». В нашем счетчике стопора обратного хода нет.
На оси диска имеется червячная передача, которая вращает шестерню счетного механизма.
Счетный механизм выполнен в виде барабанов (еще их называют роликами), на которых нанесены цифры.
С лицевой стороны имеются прорези для считывания показаний.
Вот в этом счетном механизме и закралась неисправность, про которую я говорил в начале статьи.
Нагрузка на фидере была около 400 (А), диск электросчетчика вращался, передавая через червячную передачу вращение главной шестерни счетного механизма. Но одна из промежуточных шестерней «лопнула» (на ней видна трещина по всей ширине) и не передавала вращение на первый барабан (ролик).
Пришлось заменить весь счетный механизм.
Я уже говорил, что данный счетчик используется у нас для технического учета, поэтому опломбирование крышки счетчика проводит не гос. поверитель, а метрологическая служба нашей организации — у них есть на это право. Они же производят ремонт, настройку и калибровку (поверку) этих счетчиков.
Установка и схема подключения САЗУ-И670М
Требования по установке электросчетчиков у меня подробно описаны в этой статье. Здесь хочу лишь добавить, что счетчики САЗУ-И670М допускается устанавливать только в закрытых помещениях без каких-либо агрессивных газов и паров. Их температурный режим должен находиться в пределах от 0°С до +40°С.
Их разрешается устанавливать на стенах, на панелях учета, в специальных щитах, не подверженных вибрации, а высота установки должна быть на расстоянии 1,4-1,7 (м) от уровня пола.
Это еще два аргумента в пользу того, что счетчики не допустимо устанавливать на фасадах и уличных опорах.
Крепится счетчик с помощью трех винтов. Его вертикальное положение не должно отклоняться больше, чем на 1°.
Схема подключения счетчика изображена на клеммной крышке (с обратной стороны) или в его паспорте. Помимо САЗУ-И670М, эта схема подходит для САЗ-И670М и САЗУ-И677.
В этой схеме изображены два измерительных однофазных трансформатора напряжения. В моем же случае используется три однофазных (3НОС-0,5), поэтому схема будет такой.
Внешний вид трансформаторов тока типа ТК-20 с коэффициентом трансформации 600/5, установленных в фазе А и фазе С.
К зажимам Л1 трансформаторов тока подключаются шинки от автомата А3144 с номиналом 600 (А), а к Л2 — жилы кабеля АВВГ 2(3х185) — см.
однолинейную принципиальную схему в начале статьи.
Это трансформаторы напряжения 3НОС-0,5 с коэффициентом 500/100 (В). Кстати, НОС расшифровывается, как измерительный трансформатор:
- Н — напряжения
- О — однофазный
- C — сухой (с естественным охлаждением обмоток)
- 0,5 — номинальное первичное напряжение 500 (В)
Трансформаторы напряжения запитаны непосредственно со сборных шин 500 (В) через автоматический выключатель АП-50 (см. схему выше). Со стороны вторичного напряжения 100 (В) также установлен автоматический выключатель АП-50. Вторичные цепи (501, 521, 541) напряжением 100 (В) проложены шлейфом через каждую панель секции 500 (В). Соединение и ответвления вторичных цепей напряжения выполнено на переходных клеммниках.
Для контроля тока нагрузки потребителя в фазе А установлен щитовой амперметр.
Также хотелось пояснить Вам, что на всех подстанциях у трансформаторов тока мы заземляем конец обмотки И2, а не И1, как указано на схеме.
В принципе ошибки не будет, если Вы заземлите выводы И1, но так уж у нас принято. Еще мы не прокладываем общий ноль от каждого трансформатора тока, а приводим его одним проводом, а на трансформаторах тока и на счетчике делаем перемычку.
Заземления ТТ и ТН выполнены у нас не в одной точке. Почему?
Да потому что трансформаторы тока установлены на отходящем фидере одной панели секции 500 (В), а трансформаторы напряжения — в другой. Поэтому вторичные обмотки ТТ заземляются непосредственно на отходящем фидере (присоединении), а ТН — непосредственно в ячейке ТН. Помимо вторичных цепей у трансформаторов напряжения заземлена нейтраль со стороны первичного напряжения.
Вот схема подключения вторичных цепей для рассматриваемого фидера с указанием маркировки проводов.
Как видите, с трансформатора тока и трансформатора напряжения на клеммник (переходной испытательной коробки КИП в моем примере нет) приходит всего 6 проводов с маркировкой:
- 402, 421, 410 — токовые цепи
- 501, 521, 541 — цепи напряжения
Прошу заметить, что обозначения проводов (маркировка) выполнена еще по старым ГОСТам.
Про новые обозначения Вы можете почитать в статье – маркировка вторичных цепей трансформаторов тока.
Зажимы данного счетчика выполнены из латуни с двумя зажимными винтами.
Это не самый лучший вариант, т.к. винтами можно легко передавить присоединяемый провод, особенно, если он алюминиевый. К тому же при подключении алюминиевых проводов нужно соблюдать следующие правила. Сначала контактную поверхность алюминиевого проводника нужно покрыть слоем нейтрального технического вазелина или пастой, а затем зачистить с помощью стальной щетки или надфилем. Перед подключением загрязненный вазелин нужно убрать чистой тряпкой и на контактную поверхность нанести новый тонкий слой свежего вазелина.
От начала вторичной обмотки (И1) трансформатора тока фазы «А» провод с маркировкой (401) идет на щитовой амперметр, с него уходит провод (402) на клемму (1) счетчика.
На клемму (7) подключается начало обмотки (И1) от трансформатора тока фазы «С» — провод с маркировкой (421).
На клемму (9) подключается конец обмотки (И2) от трансформатора тока фазы «С» (410). Отсюда идет перемычка на клемму (3).
На клемму (2) подключается фаза «А» (501) от трансформатора напряжения, на клемму (5) — фаза «В» (521), а на клемму (8) — фаза «С» (541).
Клеммы (4), (6) и (10) в счетчике отсутствуют, вместо них есть только технологические пустоты для латунных зажимов (ламелей).
При подключении счетчика нужно обязательно соблюдать последовательность (чередование) фаз питающего напряжения. Чередование фаз я обычно проверяю с помощью фазоуказателя ФУ-2 или нового TKF-12 от Sonel.

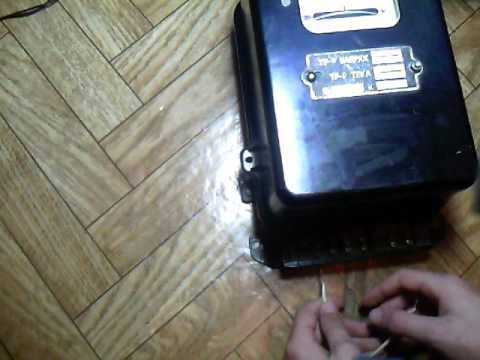

В завершении статьи смотрите видео о схеме подключения аналогичного трехфазного индукционного двухэлементного счетчика САЗУ-ИТ в сеть 500 (В) через два трансформатора тока и три трансформатора напряжения:
А вот одна из распространенных неисправностей, которая частенько встречается у таких счетчиков:
Несколько слов о самоходе.
Если на присоединении полностью отсутствует нагрузка по всем трем фазам или отключен питающий автомат, то диск счетчика при этом не должен совершить более одного полного оборота, при условии что измерительные трансформаторы напряжения 500/100 (В) находятся в работе. Более подробно про самоход читайте здесь.
P.S. Спасибо за внимание. Надеюсь, что данная статья будет Вам полезна при подключении не только индукционных трехфазных двухэлементных счетчиков САЗУ-И670М, но и других аналогичных, например, САЗУ-ИТ, САЗУ-И677, ИТ.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Счетчики активной энергии | Справка
- справка
- учет
Тип счетчика |
Класс точности |
Подключение |
Номинальный ток, А |
Номинальное |
САЗ-И681 |
1,0 |
Через трансформаторы тока и напряжения |
Первичный: 10*; 20; 30, 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 5000; 8000; 10 000. |
Первичное: 380; 500; 660; 3000; 6000; 10 000; 35 000; 110 000; 154 000; 220 000; 330 000; 500 000; 750 000. Вторичное: 100 |
САЗ-И681 |
1,0 |
Через трансформаторы тока |
Первичный: 10; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 5000; 8000; 10 000. Вторичный: 5 |
220; 380 |
САЗУ-И681 |
1,0 |
Через любые трансформаторы тока и напряжения |
1; 5 |
100; 220; 380 |
СА4-И682 |
1,0 |
Через трансформаторы тока |
Первичный: 10; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 5000; 8000; 10 000. |
220; 380 |
СА4У-И682 |
1,0 |
Через любые |
5 |
220; 380 |
САЗ-И670М |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
|
|
Через трансформаторы тока и напряжения |
Первичный: 5*; 10*; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000. Вторичный: 5 |
Первичное: 380; 500; 660; 3000; 6000; 10 000; 35 000, Вторичное: 100 |
САЗ-И670М |
2,0 |
Через трансформаторы тока |
Первичный: 10; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000. |
220; 380 |
САЗУ-И670М |
2,0 |
Через трансформаторы тока и напряжения |
1;5 |
220; 380 |
САЗ-И670Д |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
|
|
Через трансформаторы тока и напряжения |
Первичный: 5*; 10*; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000. Вторичный: 1; 5 |
Первичное: • 380; 500; 660;- 3000; 6000; 10 000; 35 000. Вторичное: 100 |
|
|
Через трансформаторы тока |
Первичный: 10; 20; 30; 40 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000. |
220; 380 |
САЗУ-И670Д с телеметрическим выходом |
2,0 |
Через трансформаторы тока и напряжения |
1; 5 |
220; 380 |
СА4-И672Д с |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
телеметрическим выходом |
|
Через трансформаторы тока |
Первичный: 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500. Вторичный: 5 |
220; 380 |
СА4У-И67ЗД |
2,0 |
Через трансформаторы тока |
5 |
220; 380 |
СА4-И672М |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
СА4-И672М |
2,0 |
Через трансформаторы тока |
Первичный: 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000. |
220; 380 |
СА4У-И672М |
2,0 |
Через трансформаторы тока |
5 |
220; 380 |
САЗ-И677, И678 |
2,0 |
Непосредственное |
20; 30; 50 |
220; 380 |
САЗ-И684 |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
СА4-И685 |
2,0 |
Непосредственное |
5; 10 |
220; 380 |
*Для напряжений 6000 В и выше. |
||||
Вторичный: 5
Вторичный: 5
Вторичный: 5
Вторичный: 1; 5
Вторичный: 5
- Назад
- Вперед
- Вы здесь:
- Главная
- Инфо
- Справка
- Счетчики активной энергии
Срок опломбирования электросчетчика с момента заводской поверки. Поверка счетчиков электроэнергии
Гарантировать правильность показаний прибора, например, счетчика газа, электроэнергии или воды, может стандартизированная процедура сравнения данных, полученных от прибора, с «эталоном».
Эта процедура называется поверкой и позволяет подтвердить точность измерений счетчика, а также разрешить или запретить его дальнейшую эксплуатацию. Чтобы как можно яснее понять суть поверки, достаточно вспомнить процедуру, как точность часов или любого прибора, показывающего время, сравнивают с радиосигналом или телевизионной передачей точного времени.
Как было сказано выше, поверка проводится не для всех средств измерений, а только для тех, которые официально признаны государством и связаны с регламентом обеспечения единства измерений. Именно поэтому под эту классификацию попадают счетчики электроэнергии, воды, газа. Осуществлять их официальный монтаж или демонтаж можно только в том случае, если устройство по результатам проверки внесено в Госреестр. Соответственно поменять счетчик без проверки не получится.
Актуальность поверки приборов
На законодательном уровне поверка электросчетчиков стала обязательной только в 2010 году, тогда как остальные средства измерений проходят данную процедуру с 2008 года.
Услуга не предоставляется бесплатно, так как не входит в список обязательных утилит. Для средств измерений могут проводиться два вида поверки:
- первичная;
- периодический.
Процесс первоначальной проверки полностью осуществляется производителем. Это необходимо для того, чтобы потребитель мог купить счетчик, работающий по установленным в государстве нормативам. Установка электросчетчика предполагает наличие у пользователя прибора, прошедшего первичную поверку на заводе. Поверка счетчиков воды или электроэнергии периодического типа проводится в процессе эксплуатации прибора после истечения назначенных межповерочных периодов. В некоторых случаях возможна организация внеочередной проверки. Процедура может быть назначена, если:
- потребитель безвозвратно утерял свидетельство о предыдущей проверке;
- проведена наладка счетчиков воды/электросчетчиков;
- старый прибор заменили на новый.
Установка счетчиков воды, света или газа не требует поверки прибора; на данном этапе достаточно проверки, проведенной производителем.
Условия поверки
Каждый прибор учета воды или электроэнергии должен иметь документ – паспорт с указанием даты первичной заводской поверки. Об этом стоит помнить, так как многие совершают ошибку, рассчитывая время периодической проверки исходя из даты покупки устройства. Диапазон межповерочного интервала, который чаще всего встречается в паспортах современных моделей счетчиков, составляет 6-16 лет.
Закон устанавливает сроки, в течение которых данные, снятые с электросчетчика, могут считаться достоверными. Для механических индукционных приборов, оснащенных диском, этот срок составляет 8 лет. Современные электронные счетчики имеют длительный период поверки – до 16 лет. Если пользователь решит установить новую модель устройства, ему также потребуется пригласить специалиста для проведения проверки.
Кто осуществляет поверку
Поверку имеет право проводить исключительно представитель аккредитованного метрологического учреждения. Стоимость услуги может варьироваться по ряду причин.
Например, стоимость поверки счетчиков электроэнергии в Мосэнергосбыте варьируется в зависимости от типа прибора – электронного или механического. На самом деле устройство должно быть предоставлено владельцем. Сделать это он должен в сроки, указанные в паспорте счетчика или при обнаружении неточностей в показаниях. Неточности в показаниях также являются поводом для проведения периодической внеплановой поверки.
Существуют нормативы, указывающие, на какой период времени рассчитан электросчетчик.
По истечении установленного срока счетчик подлежит замене, энергокомпания может направить постановление об обязательной замене.
Какой срок службы электросчетчика предусмотрен заводом-изготовителем, когда необходимо менять индукцию, а когда электроприбор.
И можно ли продолжать пользоваться устройством, если по истечении срока годности оно еще исправно работает.
Класс точности счетчика означает максимальный процент погрешности (в любом направлении), который может допустить счетчик.
Итак, ранее допускались к работе приборы класса точности 2,5.
Это означало, что 2,5% энергии можно было не учитывать или, наоборот, добавлять.
Например, если погрешность 2%, то лампа накаливания мощностью 100 Вт может «накрутить» 98 Вт в час, или 102 Вт.
Сегодня требования к классу точности выше.
Какой срок службы электросчетчика
Электросчетчики бывают двух типов, использующие разные принципы измерения, и, соответственно, разную конструкцию.
индукционный или механический
Конструкция основана на принципе электромагнитной индукции. Потребляемый ток проходит через катушку, которая создает магнитное поле. Это поле вращает диск, соединенный червячной передачей с шестернями циферблата. Чем больше проходит ток, тем сильнее магнитное поле и тем быстрее вращается диск.
Счетчик индукционный однофазный СО-И446М
Срок службы индукционных счетчиков значительный, около 30 лет.
Электронный
Современные электронные приборы учета отличаются не только высокой точностью, но и отсутствием подвижных механизмов, что теоретически увеличивает срок их службы.
«Теоретически», так как устройства вошли в нашу жизнь совсем недавно, и они еще не проверены временем.
В инструкции к электронным счетчикам указан срок годности – 25 лет – 30 лет.
Электронный счетчик
гибридный
Понятия “гибридный” счетчик, по сути, не существует. Конструкция устройства либо механическая, либо электронная. Гибридными моделями иногда называют модели, обладающие внешними признаками обеих.
Модель может иметь механическую начинку, но при этом быть компактной, с привлекательным интерфейсом, ЖК-дисплеем.
С другой стороны, многие электронные устройства оснащены более простым и привычным механическим циферблатом с прокручивающимися цифрами на роликах.
Такой смешанный вариант обычно стоит немного дешевле и позволяет сэкономить на покупке прибора при сохранении высокой точности электронной схемы.
Выносные счетчики используются в частных домах. обеспечивает безопасную работу устройства.
Вы найдете схему установки электросчетчика в частном доме.
Коэффициент трансформации счетчика электроэнергии – это значение, указывающее на точность прибора. Как рассчитать это значение, вы узнаете.
Чем срок годности отличается от периода калибровки и гарантийного срока?
В момент проверки и опломбировки любого электросчетчика начинается срок его службы. Это не тот срок в 25 лет, который указан в паспорте производителя (25 лет — это примерный срок, срок годности, в течение которого устройство будет оставаться в рабочем состоянии, по заводским расчетам).
В документации рядом с датой пуска проставляется время и дата проведения следующего испытания. В противном случае этот период называется интервалом калибровки (IPI).
Дело в том, что хотя устройство в целом продолжает работать, время от времени в нем могут появляться невидимые глазу сбои, может нарастать ошибка, которую необходимо выявить и устранить.
Гарантийным сроком на электросчетчики, как и на любой другой прибор, является период, в течение которого покупатель может рассчитывать на бесплатное гарантийное обслуживание, ремонт или замену.
Разные производители указывают разные гарантийные сроки, например, 5 лет.
Интервалы калибровки могут различаться для разных моделей счетчиков. Для однофазных – 2 года. Для трехфазного – год. Электронные счетчики можно проверять реже: от 4 до 16 лет.
Кроме того, для разных интервалов проверки могут быть назначены разные типы проверок. Так, если электросчетчик подвергается метрологическому контролю один раз в 16 лет, то его проверка на исправность внутренней батареи и ошибок в работе будет производиться каждые 6 лет. Проверка надежности присоединительных цепей может быть поручена энергосбытовым организациям в соответствии с графиками их работы.
Суть такой проверки (надежности соединения) заключается в том, чтобы снять крышку, обеспылить контакты, подтянуть болты и снова опломбировать.
Началом межповерочного интервала является дата опечатывания и ввода в эксплуатацию, а не дата изготовления или покупки.
По истечении межповерочного интервала метрологическая служба может сделать вывод, что счетчик находится в исправном состоянии и его можно продолжать использовать.
Что такое поверка счетчиков, кто и как это делает?
Счетчик проверен на наличие ошибок:
- В первую очередь на заводе-изготовителе.
- Периодически. По окончании поверочного периода показания электросчетчика сравниваются с контрольными приборами.
- Неисправен. Даже если окончание срока поверки не наступило, поверку можно провести в случаях утери паспорта, сорванной пломбы, сомнений в правильности показаний, ремонте прибора и других нештатных ситуациях.
Поверка может производиться как представителем энергоснабжающей организации, так и специалистом аттестованной метрологической лаборатории.
Последних найти может быть сложнее, но их услуги могут стоить дешевле штатного электрика.
Процедура проверки проводится на месте, демонтаж оборудования не требуется. Работу электросчетчика проверяют омметром и ваттметром в нескольких режимах работы.
Кроме того, определяется порог чувствительности, проводится внешний осмотр корпуса, проверяется прочность изоляции и отсутствие самоходности.
Если была выявлена ошибка в электросчетчике, срок годности которого еще не истек, самым простым и правильным решением будет его замена на новый. Хлопоты и затраты на ремонт не стоят выделки.
Заключение
Итак, срок службы прибора (примерное время его исправной работы) указан в паспорте и составляет примерно 25 – 32 года.
Срок поверки указывается в технической документации проверяющим электриком и начинается с момента ввода прибора в эксплуатацию.
Это время до следующей проверки. Регулярные проверки и сравнения показаний мультиметрами проводятся каждые 1 – 2 года, более тщательные проверки устанавливаются энергосбытовой компанией каждые 4, 6, 16 лет и другие периоды.
Гарантийный срок – это время, в течение которого вы можете получить гарантийный ремонт. Это может быть 2, 3 или 5 лет.
После установки счетчика электроэнергии необходимо его зарегистрировать, для этого ставится пломба. а кому надо ставить печать читайте в статье.
Как правильно снимать показания двухтарифного счетчика см.
Не нужно торопить сервисные компании с проверками, даже если ясно, что период между проверками закончился. Но если представитель организации пришел раньше положенного времени, нужно уточнить причину внеплановой проверки и убедиться по паспорту, что время действительно пришло.
Видео по теме
Поверка счетчиков электроэнергии является обязательной мерой при их эксплуатации. Порядок поверки и используемые для этого дополнительные технические устройства предусмотрены действующими стандартами (ГОСТ 8.584-2004 и 8.259-2004). О том, как осуществляется проверка, мы и поговорим в этой статье.
Периодичность поверки электросчетчиков
Каков межповерочный интервал между поверкой электросчетчиков, в течение какого времени показания последних могут считаться достоверными и правильными?
Приборы учета электроэнергии (счетчики) подлежат первичной поверке в заводских условиях – дата ее проведения указывается в паспорте прибора. В этом же документе отражаются данные о периодичности поверки в дальнейшем – обычно этот срок в зависимости от типа электросчетчика составляет 6-16 лет. Также в случае ремонта счетчика мастерская одновременно проводит его поверку.
Типы электросчетчиков:
- приборы индукционные механические с дисками – их поверка проводится не реже одного раза в 8 лет; Электронные счетчики
- – период между поверками может составлять до 16 лет в зависимости от модели.
Виды поверки электросчетчиков
Существует 2 основных вида поверки счетчиков: лабораторная и по месту установки счетчика. В первом варианте она проводится в соответствующих метрологических лабораториях и занимает довольно длительный период времени – от 2 до 4 недель. К его недостаткам можно отнести стоимость и значительную продолжительность. Помимо затрат на непосредственную поверку организацией, осуществляющей такую поверку, необходимо будет также нести расходы на демонтаж, транспортировку и последующую установку счетчика.
Именно поэтому набирает популярность другой вид поверки, осуществляемый приборами, позволяющими провести необходимые измерения на месте установки электросчетчика. На сегодняшний день существует несколько типов приборов, позволяющих произвести поверку любого счетчика с учетом текущего температурного режима и погрешности, предусмотренной для счетчика.
Не знаете своих прав?
Для разных моделей электросчетчиков разрабатываются различные способы поверки и рекомендуются для этого различные устройства (по своим техническим характеристикам). Использование при поверке приборов, не соответствующих рекомендуемому порядку, возможно только в том случае, если они позволяют обеспечить заданный режим испытаний. Но в любом случае необходимо помнить, что все приборы, используемые для поверки, должны быть освидетельствованы или аттестованы государственной метрологической службой.
В последнее время поверку счетчиков часто проводят с помощью портативного компьютера, что позволяет:
- автоматически устанавливать необходимые исходные тестовые сигналы;
- сохранить полученную информацию для повторного использования в будущем;
- считывание показаний средств измерений через последовательный порт с последующим их отображением;
- прочитать архивные данные поверок счетчиков за прошлые периоды;
- создавать протоколы поверки счетчиков электроэнергии для дальнейшей распечатки или сохранения на жестком диске прибора;
- создавать и редактировать базу проверенных приборов учета и т.
д.
Программное обеспечение в этой области постоянно совершенствуется с целью максимального упрощения проводимых проверочных мероприятий и повышения их эффективности.
Как осуществляется поверка электросчетчиков?
Для каждой модели счетчика предусмотрена своя процедура поверки. В самом общем виде вся ее процедура включает следующие этапы:
- Внешний осмотр счетчика на наличие деформаций, повреждений корпуса, внешних или внутренних частей и т. д. Кроме того, счетчик проверяется на прочность стекла, наличие индивидуального номера, а также соответствие комплектности заявленной модели и имеющейся маркировки требованиям ГОСТ.
- Проверка прочности электроизоляции, которую также проводят в соответствии с требованиями ГОСТ. Допустимо этого не делать в отношении счетчиков электроэнергии, полученных после ремонта или их недавней замены, то есть в случаях, когда прочность изоляции уже проверена изготовителем или ремонтной организацией. Нельзя этого делать даже в том случае, если с момента последней поверки счетчика его целостность не была нарушена, что подтверждается наличием неповрежденной пломбы.
- Испытание и проверка и правильность функционирования счетного механизма прибора учета. Для этого устройство подключают к источнику питания и прогревают в течение 15 минут при номинальном напряжении и в аналогичном режиме питания по току. Допускается и проверка таким способом, как измерение скорости вращения диска и зажигание светодиодов при изменении показаний счетного механизма на 2 разряда младшего разряда.
- Обязательное подтверждение при проверке отсутствия самохода. При этом предпринимается такое действие, как подача напряжения в параллельную цепь (115 % от номинального значения), это делается при отсутствии тока в последовательной цепи и номинальном напряжении источника питания счетчика и его вспомогательных цепей. . Проверка в этом случае длится 10 минут. Таковым не подлежат только счетчики, в которых наличие самоходного транспортного средства исключено в силу их конструкции.
- Проверка порога чувствительности электросчетчика, которая также занимает 10 минут. Проводится при номинальном значении напряжения параллельной цепи счетчика и одинаковом значении напряжения источника питания в электросчетчике.
Также определяет (контролирует) соответствие систематической относительной/основной погрешности учета, предусмотренной производителем для данного счетчика. Погрешность определяют методом косвенного измерения мощности, при этом следует использовать вольтметр, амперметр и секундомер. Погрешность определяется путем сравнения показаний напряжения, мощности нагрузки или тока с указанными в технической документации на счетчик.
После поверки счетчик, соответствующий требованиям, должен быть опломбирован оттиском клейма поверки.
Важно! К выполнению поверки электросчетчика в соответствии с требованиями государственного стандарта допускаются участники, ознакомленные с требованиями безопасности при работе с электроустановками, обеспеченные необходимой спецодеждой и прошедшие соответствующее обучение.
По приборам учета электроэнергии – счетчикам – ситуация осложняется постоянством работы.
Электросчетчик работает с момента установки до момента отключения, все детали постоянно изнашиваются, что не может не сказаться на точности измерения.
Поэтому требуется периодическая проверка работоспособности и качества измерения электросчетчиков. Эта процедура называется проверкой. Выполняется многократно, поэтому стоит рассмотреть вопрос подробнее.
Законно ли отключение ЖКХ за неуплату? Узнайте ответ прямо сейчас.
Понятие и виды поверок
Поверка – определение погрешности измерений приборов – должна проводиться несколько раз в процессе эксплуатации электросчетчика.
Существует несколько типов:
- Первичный. Производится производителем или когда устройство ввозится в страну. Определяет работоспособность прибора в целом, соответствие качества измерения заявленным в паспорте данным. Производится один раз. Дата первичной проверки должна быть указана в паспорте.
- Периодический. Проводится через определенное время эксплуатации или хранения устройства. Осуществляется соответствующим органом метрологической службы. Целью проверки является определение степени износа прибора и возможности выдачи данных с допустимой погрешностью.
- Чрезвычайный. Проводится до момента периодической поверки. Причинами его проведения могут быть сомнения в правильности показаний, утеря или утеря паспорта с датой последней поверки, ремонт или замена прибора и т. д.
При поверке показания счетчика сравниваются с данными эталонного прибора и определяется погрешность. Если она находится в допустимых пределах, счетчик считается годным к эксплуатации. Если ошибка выходит за допустимые пределы, устройство подлежит замене.
К поверке счетчиков электроэнергии не допускаются лица, эта функция осуществляется только органами метрологической службы или аккредитованными ими организациями. Использование счетчиков, не прошедших поверку или с истекшим сроком использования, запрещается.
О том, как произвести перерасчет коммунальных платежей по Постановлению 354, вы можете узнать из нашей статьи.
Бесплатная юридическая консультация:
Межповерочный интервал
Допустимый период работы счетчика от одной поверки до другой называется поверочным интервалом.
Для каждого типа или модели счетчика такой интервал свой, его продолжительность указывается производителем в паспорте.
В целом межповерочный интервал может составлять от 4 до 16 лет в зависимости от типа прибора.
При поверке корпус счетчика опломбируется специальной пломбой, на которой указывают год и квартал поверки, чтобы можно было определить дату следующей поверки.
Дополнительно делается отметка в техническом паспорте устройства или выдается свидетельство о поверке.
Бесплатная юридическая консультация:
Законодательное регулирование
Необходимость поверки электросчетчиков установлена Федеральным законом N 102-ФЗ “Об обеспечении единства измерений”, в частности – ст. 13.
Определяет обязанность пройти проверку, устанавливает порядок проведения проверки, лиц или организаций, имеющих право на ее проведение, определяет средства, удостоверяющие проверку (печати, знаки, отметки в паспорте).
Куда звонить, если электричество в квартире отключили без предупреждения? Читайте об этом здесь.
Куда обратиться?
Где проверить электросчетчик?
Информацию о местных метрологических службах, осуществляющих поверку счетчиков электроэнергии, можно получить в Вашей управляющей компании или в органах энергосбыта.
Для поверки не обязательно выключать счетчик и транспортировать его в лабораторию, часто достаточно вызвать инспектора на дом.
Бесплатная юридическая консультация:
Существуют методики, позволяющие проверить приборы учета на месте, часто этот вариант даже предпочтительнее, так как может выявить неправильное подключение или некорректную работу счетчика.
Какие льготы по оплате коммунальных услуг для инвалида 2 группы вы можете узнать из нашей статьи.
Периодичность
Как уже отмечалось, периодичность поверки счетчика указывается в паспорте. У разных моделей свои сроки, которые определяются конструктивными особенностями устройств и степенью их износа.
- для механических асинхронных устройств с дисками срок поверки не превышает 8 лет;
- для современного электронного счетчика, это 16 лет.
Необходимо знать, что старые счетчики с классом точности 2,5 подлежат замене, к поверке они не принимаются. Причина такой ситуации в том, что с 1996 принят новый, более высокий класс точности 2.
Поэтому, если счетчик с классом 2,5 отработал межповерочный интервал, его необходимо поменять на новый.
Бесплатная юридическая консультация:
Дата первичной поверки вновь установленного счетчика не должна превышать 2 года для однофазных счетчиков и 12 месяцев для двухфазных счетчиков.
В этом случае датой начала межповерочного интервала следует считать дату установки, а не дату предыдущей поверки.
Электросчетчик является собственностью собственника, поэтому заботиться о своевременной поверке должен он.
Обзор судебной практики по гражданским делам о защите прав потребителей можно найти на нашем сайте.
Какие отметки делаются?
Выполненная поверка отмечается в паспорте прибора, либо выдается акт поверки. В нем может быть указана дата проверки, величина обнаруженной в ходе испытаний погрешности, выявленные нарушения и неисправности.
Бесплатная юридическая консультация:
При отрицательном результате поверки выдается соответствующее уведомление о несоответствии счетчика установленным нормам и невозможности его дальнейшего использования.
Что делать, если срок истек?
После истечения срока поверки электросчетчика не следует сразу выбрасывать прибор на свалку, нужно узнать класс точности и определить подлежит он поверке или нет.
Если класс точности 2,5, то прибор необходимо менять на более точный и современный.
Счетчики класса 2 или 1 подлежат регулярной поверке. Акт поверки необходимо предоставить в управляющую компанию, чтобы расчет производился по показаниям счетчика, а не по среднему нормативу.
В заключение следует напомнить, что необходимо самостоятельно контролировать сроки поверки своих счетчиков и своевременно их сдавать.
Бесплатная юридическая консультация:
Замена, нарушение режима работы, обнаруженные неисправности – все эти события требуют проверки, иначе прибор не будет признан годным к эксплуатации и его показания не будут учитываться в расчетах.
Самостоятельная или безквалифицированная поверка счетчика недопустима, тем более, что требуется печать и соответствующие отметки в паспорте.
Своевременная госповерка избавит Вас от выяснения отношений с управляющей компанией или энергосбытовыми компаниями.
О том, как осуществляется поверка счетчика электроэнергии, вы можете узнать из видео:
Бесплатная юридическая консультация:
А если собственником жилья является муниципалитет, то кто должен платить за замену счетчика?
Необходимо заменить электросчетчик и за чей счет в коммунальной квартире он установлен в подъезде. Алексей
Счетчик установлен в 1991 году, на данный момент не поверили, показания не принимаются, рассчитываются по среднему. Анна
Сухиничи Калужской области Приокскэнерго, гаражи подключены к источнику питания 230В/счетчики поверены в 2011 году, срок поверки электросчетчика -однофазный -16 лет. на столбы накинули новый. Сейчас получается новое подключение и новая установка, а по ней эти счетчики, которым еще десять лет до окончания межповерочного интервала и срок службы которых 30 лет, оказываются уже не годными, так как он необходимо сделать их проверку еще раз. Кто придумал, что вновь установленный счетчик не должен иметь срок первичной поверки, превышающий 2 года для однофазных приборов и 12 месяцев для двухфазных… А что покупать новые за 1000 руб, а если есть денег нет, а что делать с хорошими аппаратами? А кто их возьмет на самом деле, верить в Калугу или Москву, где только одна дорога стоит столько же? а волчий капитализм, вот вам и забота о людях…
Бесплатная юридическая консультация:
Сроки и порядок поверки счетчиков электроэнергии
Электросчетчик работает без перерыва с момента ввода в эксплуатацию, рано или поздно его детали начинают выходить из строя.
Износ любого предмета является абсолютно нормальным. Измерительный прибор, которым является электросчетчик, при ношении начинает показывать неверные показания или вообще перестает работать.
Для оценки его пригодности и адекватности измерений необходимо периодически проводить проверки.
Законодательная база вопроса
Обязанность по подтверждению соблюдения нормативов измерений приборов учета потребления электроэнергии закреплена в Федеральном законе «Об обеспечении единства измерений».
Данным законодательным актом на владельца счетчика электроэнергии возлагается ответственность за контроль сроков проведения проверок, а также их своевременное проведение.
Закон устанавливает порядок проведения и требования к организациям, имеющим лицензию на осуществление данных операций.
Бесплатная юридическая консультация:
Когда необходима процедура?
Поверка электросчетчиков проводится в следующих случаях:
- При изготовлении на заводе обязательна первичная аттестация, данные о которой должны быть внесены в документы, прилагаемые к электросчетчику при реализации в магазине или установке специалистами. Документы передаются новому владельцу вместе с приобретением.
- Для определения износа изделия через определенные промежутки времени. Сроки установлены. Интервалы обязательно указываются в документах, там же указывается дата последней аттестации. Межповерочный интервал определен в лаборатории и подразумевает, что именно в этот период прибор должен работать исправно.
- При утере информации о дате последней аттестации необходимо провести новую. Если был утерян и паспорт на устройство, то его придется полностью заменить.
- При сомнениях в точности измерений. Если владелец прибора учета заподозрил поломку при снятии показаний, то он может заказать замер точности и состояния прибора, не дожидаясь наступления очередного времени поверки.
Наиболее частые причины выхода из строя:
- нарушение электроизоляции;
- поломка вращающегося элемента диска;
- Ошибка отображения.
Периодичность
Без паспорта электросчетчик автоматически считается негодным и требует немедленной замены.
Периодичность процедуры поверки зависит от многих факторов, но среднее значение для механических счетчиков электроэнергии не должно быть более 8 лет.
Счетчики электроэнергии имеют максимальный межповерочный интервал 16 лет.
Бесплатная юридическая консультация:
Также есть вид устройств, не подлежащих проверке. Это старые счетчики класса точности 2,5. Их можно только заменить новыми.
Кто проводит и кто платит
К поверке счетчиков электроэнергии не допускаются лица, эта функция осуществляется только органами метрологической службы или аккредитованными ими организациями. Запрещается использование устройств, не прошедших поверку или с истекшим сроком службы.
Существует два основных метода поверки счетчиков – в лаборатории и на месте установки. В первом случае процедура может занять до месяца. Стоимость проведения в лаборатории значительно дороже, т.к. вам придется оплатить демонтаж и транспортировку устройства до места проверки и обратно.
Ответственность за состояние электросчетчиков лежит на их владельцах, поэтому за поверку придется платить из своего кармана.
Описание процедуры
Самостоятельная поверка приборов учета электроэнергии запрещена. Кроме того, подтвердить его результаты будет невозможно. Но можно самостоятельно снять электросчетчик и отнести в Центр стандартизации метрологии, который занимается поверкой и имеет лицензию на эту деятельность. В противном случае придется вызывать специалиста, который либо снимет счетчик и увезет на поверку, либо проверит на месте.
Бесплатная юридическая консультация:
Владелец счетчика должен иметь при себе паспорт электросчетчика и документ, удостоверяющий личность владельца. Если вы не можете найти паспорт на устройство, то проводить верификацию нецелесообразно. Придется менять устройство.
Средняя стоимость нового электросчетчика 1,5-3 тыс. руб. Более современные и технологичные модели значительно дороже, но имеют больший межповерочный интервал.
Замена электросчетчика также возможна по желанию владельца. Не нужно ждать, пока измерительный прибор придет в полную негодность или истечет срок его действия по паспорту.
Для каждой модели требуется своя уникальная методика проверки, исходя из параметров, но можно выделить некоторые общие этапы проверки:
- Необходимо произвести внешний осмотр устройства и определить наличие на нем деформаций и механических повреждений .
- Проверить электрическую изоляцию.
- Поверка электросчетчика происходит с помощью переносного эталона.
- Если модель подразумевает наличие самоходной машины, то она проверяется отдельно.
- Измерение и оценка чувствительности прибора.
- Он должен взять вещественные доказательства.
- Далее потребуется составить специальный акт о снятии устройства с эксплуатации.
- Специалист должен будет перевести владельца счетчика на оплату по среднему.
Энергосбыт обычно предупреждает о времени необходимости проверки счетчиков по почте.
Бесплатная юридическая консультация:
Оформление документов
В случае успешного прохождения испытания специалисты делают соответствующую отметку в паспорте прибора и выдается специальный сертификат об успешном прохождении испытания.
После этого необходимо вызвать специалиста для установки исправного устройства на его место. После установки счетчик должен быть опломбирован, а владелец должен получить об этом соответствующий документ. Акт подписывается в двух экземплярах: один остается у владельца счетчика, а второй направляется в компанию, осуществляющую поверку.
Если устройство не проходит проверку успешно, его владельцу выдается уведомление о несоответствии устройства требованиям. Устройство непригодно для использования и должно быть заменено как можно скорее.
Стоимость работ
При необходимости срочной сертификации стоимость может увеличиться до 2-х раз. В том случае, если владелец сам приносит на поверку измерительный прибор, стоимость услуг по самому простому варианту может составить около 300 рублей.
Стоимость также зависит от класса точности, который в обязательном порядке указывается на циферблате самого прибора. Еще одним параметром, влияющим на периодичность поверки счетчика и цену проводимой поверки, является тариф. Вы можете увидеть этот параметр в документации устройства. Зачастую у пользователей установлены однотарифные или двухтарифные счетчики электроэнергии. Последний вид счетчиков более выгоден при оплате счетов за электроэнергию, но оплата его сертификации обходится значительно дороже.
Бесплатная юридическая консультация:
Несмотря на то, что Энергосбыт обычно предупреждает о необходимости поверки, владельцу счетчика лучше самому следить за интервалами, чтобы потом не переплачивать.
Процедура, рассмотренная в статье, описана в следующем видео:
Как проводится поверка счетчиков электроэнергии: сроки, порядок поверки, стоимость?
Счетчики электроэнергии, установленные в квартирах, требуют периодической поверки.
Бесплатная юридическая консультация:
Поверка электросчетчиков (не путать с поверкой) – это официальное компетентное подтверждение их пригодности к дальнейшей эксплуатации в качестве прибора учета.
Поверка осуществляется путем сравнения показаний счетчика с установленным нормативом.
В соответствии с федеральными законами Российской Федерации № 102 (Об обеспечении единства измерений) и № 261 (Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации) допускается только поверенный учет можно использовать устройства.
Уважаемые читатели! В статье рассказывается о типовых способах решения юридических вопросов, но каждый случай индивидуален. Если вы хотите узнать, как решить вашу проблему, обращайтесь к консультанту:
В каких случаях производится поверка приборов учета?
Обязательная поверка средств измерений вытекает из Федерального закона от 26.06.2008 № 102 «Об обеспечении единства измерений». Постановлением Правительства Российской Федерации от 20 апреля 2010 г. № 250 электросчетчики включены в перечень средств измерений, подлежащих поверке.
Бесплатная юридическая консультация:
Различие между первичной и периодической поверкой:
- Первичная поверка проводится производителем после его сборки перед вводом в эксплуатацию.
- Периодическая поверка проводится в процессе эксплуатации прибора по истечении определенного межповерочного периода.
В отдельных случаях возможна внеочередная поверка, в частности:
- в случае утраты потребителем акта поверки;
- при регулировке или настройке счетчика;
- при замене старого устройства на новое.
Периодичность поверки по закону
Каждый счетчик электроэнергии должен иметь паспорт. В нем указывается дата первичной поверки. То есть дата покупки или установки счетчика не имеет решающего значения.
Периодичность поверки, или межповерочный интервал, определяет ее отсчет с момента первого подтверждения правильности показаний счетчика электроэнергии.
Срок межповерочного интервала, как правило, указывается в паспорте прибора и может составлять от 6 до 16 лет.
Бесплатная юридическая консультация:
Законом установлен определенный срок, в течение которого показания электросчетчика признаются достоверными:
- 8 лет – для механического индукционного прибора с диском;
- до 16 лет – для современных электронных счетчиков, причем срок поверки зависит от модели прибора.
Куда обратиться, чтобы проверить счетчики?
Поверка приборов учета осуществляется специальными метрологическими учреждениями, аккредитованными на данный вид деятельности, в частности, услугу оказывает Центр стандартизации метрологии (ЦСМ).
Процедура поверки счетчика электроэнергии является обязанностью его владельца. Он должен доставить счетчик в ближайший центр стандартизации, предварительно согласовав дату доставки.
О дате обязательной проверки уведомляет Энергосбыт, о чем направляет соответствующие уведомления потребителям.
Поверка осуществляется на платной основе, за счет владельца счетчика. Алгоритм проверки следующий:
Бесплатная юридическая консультация:
- Потребитель, получивший уведомление, снимает счетчик и сдает его в ЦСМ.
- По завершении процедуры акт проверки передается в абонентский территориальный пункт Энергосбыта.
- Энергосбыт подтверждает допуск в эксплуатацию и вводит счетчик в расчетную схему.
- Если счетчик не соответствует требуемым параметрам, необходимо заменить прибор на новый.
Следует знать, что электросчетчик с классом точности 2,5 (допустимая процентная погрешность измерения) может быть не принят к поверке.
В соответствии с ГОСТ «Счетчики активной и реактивной энергии индукционные» приборы учета класса точности 2,5 ограничены первым межповерочным интервалом и с 01.10.2010 не подлежат повторной поверке, подлежат обязательной замене.
Для потребителя важно только быть уверенным в качестве услуг.
Как проверить счетчик при выводе и на дому и как это оформляется документально?
После поверки счетчика аккредитованной организацией владелец получает акт поверки с окончательным заключением. Но необходимо правильно задокументировать снятие самого счетчика.
Все счетчики электроэнергии при установке опломбируются не только проверяющей организацией, но и компанией-поставщиком.
Самостоятельный отказ от печати может быть расценен как попытка обмана и изменения показаний, что грозит административным штрафом.
Бесплатная юридическая консультация:
Для того, чтобы снять счетчик на законных основаниях, необходимо вызвать работника энергоснабжающей организации, который:
Вы можете произвести процедуру проверки электросчетчика, не снимая его на дому.
В этом случае на дом вызывается специалист ЦСМ. Он выполняет проверку, измеряя напряжение в сети и подключая к сети известную нагрузку на определенное время.
По полученным результатам определяется погрешность показаний и составляется соответствующий акт.
Стоимость процедуры
Согласно положениям Постановления Правительства РФ от 04.05.2012 № 442, п.145, все расходы по обеспечению работы счетчика, его целостности и сохранности ложатся на плечи хозяина. То есть владелец счетчика должен заплатить за поверку.
Стоимость поверки счетчика электроэнергии может варьироваться в зависимости от выбранной организации. В качестве примера можно привести цены одной из московских лабораторий:
- Стоимость поверки счетчиков составляет: однофазных индукционных – 283,2 рубля, однофазных электронных – 531 рубля, трехфазных индукционных – 472 рубля, трехфазных электронных -690,3 рубля;
- срочная проверка в течение 5 рабочих дней – +25% к стоимости проверки;
- срочная проверка в течение 3-х рабочих дней – +50% к стоимости проверки;
- срочная проверка в течение 1 рабочего дня – +100% к стоимости проверки.
Электросчетчик является собственностью собственника жилого помещения, в котором он установлен, поэтому необходимо сохранять не только паспорт прибора, но и все документы, подтверждающие периодическую поверку.
При отсутствии таковых управляющая компания вправе признать счетчик негодным и потребовать его повторной поверки или замены.
Видео: Замена счетчиков электроэнергии
В ролике рассказывается об эксплуатационных характеристиках счетчиков электроэнергии.
Объясняет, какой срок службы электросчетчика, когда проводится плановая поверка, в каких случаях потребуется замена счетчика и как правильно выполнить эту процедуру.
Есть вопросы? Узнайте, как решить именно вашу проблему – звоните прямо сейчас:
СЧЕТЧИКУ 3 ГОДА. 49% ОШИБКА. 7000кВт ЗА ДАННЫЙ ПЕРИОД ОПЛАЧИВАЕТСЯ ПО СЧЕТЧИКАМ. ПРАВИЛЬНО ЛИ ЭТО РЕШЕНИЕ? СЧЕТЧИК ПРИОБРЕТАЕТСЯ В МАГАЗИНЕ.
При проверке e. счетчик установил погрешность счетного механизма -33,3%. Повреждений счетчика не обнаружено, в т. ч. пломбы производителя. Какова ответственность учреждения в такой ситуации?
Здравствуйте Айдын, так как период межповерочного периода электросчетчика не прошел, Энергосбыт вполне правомерно может требовать оплату по показаниям счетчика до момента обнаружения неисправности.
Вы, в свою очередь, имеете право заказать за свой счет экспертизу, чтобы выяснить, с какого периода электросчетчик имеет ошибку.
Добрый день! Хотел узнать сколько может стоить проверка 2-х тарифного однофазного счетчика с выездом мастера на место, у меня СНТ Московская область
В апреле 2014 года купил квартиру.
С самого начала счета за электроэнергию стали начисляться не по счетчику, а по нормативу 100 кВтч. После моего обращения в управляющую компанию, мне сказали, что мой счетчик неисправен, мне нужно самому купить счетчик и самому его установить (или организовать и оплатить установку). На мои возражения, что счетчик у меня работает, где доказательства его неисправности (акты или другие документы), мне ответили, что все решают они, и это моя работа.
Как действовать в этой ситуации?
Здравствуйте. Вам необходимо узнать дату первичной поверки, для этого запросить у предыдущего владельца квартиры паспорт электросчетчика и определить дату первичной поверки. Запросите заключение специалиста по осмотру и выявлению его неисправности. В случае отказа пожаловаться в центральный офис энергоснабжающей организации на конкретных сотрудников.
Купил “Меркурий 230” марта 2015 года выпуска, хочу установить, а энергетики вынуждены делать поверку. Якобы более 1 года.
Здравствуйте Сергей, требуйте письменное предписание с обоснованием причины внеплановой проверки. Можно сослаться на Приказ Минэнерго РФ от 13.01.2003 № 6 п. 2.11.10 Правил, согласно которому срок поверки должен соответствовать межремонтным интервалам оборудования, что для электронному счетчику Меркурий 230 – 16 лет.
Электронный счетчик электроэнергии мы установили 3,5 года назад. Энергоснабжающая организация требует проведения проверки поверки счетчика электроэнергии. Сроки выполнения действительны?
Здравствуйте Елена, сроки межповерочного интервала определяются паспортом электросчетчика. Первичную поверку осуществляет производитель. Для того чтобы обязать вас провести внеочередную поверку и калибровку, у энергоснабжающей организации должны быть основания.
В соответствии с Правилами технической эксплуатации электроустановок потребителей (п. 2.11.10.), утвержденными Приказом Минэнерго от 13.01.2003 № 6. Сроки поверки электроизмерительных приборов, встраиваемых в электроэнергию оборудования (трансформаторы тока и напряжения, шунты, электропреобразователи и др.) должны соответствовать межремонтным интервалам оборудования, на котором они установлены. Объем ремонта оборудования должен включать демонтаж, поверку и установку этих средств измерений.
Полные ублюдки. Принеси деньги за проверку, принеси деньги за установку. За что я плачу. Счетчик у меня уже 8 лет, и каждый год у проверяющих один ответ – “Мы такие счетчики не опломбируем” ((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((( и пломбирование. Нахрен мне их «Нормальный счетчик» если мой не простоял и половины срока службы.
Здравствуйте Виталий, некоторые счетчики старого образца имеют межповерочный интервал 6 лет. В зависимости от его модели, требования Энергоснабжающая организация может быть правомерной.Если в результате проверки будет выявлено, что счетчик дает показания с ошибкой, то вы будете обязаны его заменить, а также опломбировать за свой счет.
Здравствуйте, пришло время заменить счетчик, старый счетчик установлен в помещении (частный дом), новый установлен рядом со старым в коробке с автоматами, узо, осталось только подключить, но приехавший слесарь сказал, что нужно все разобрать и установить счетчик на улице. На вопрос, на каком основании? Сказал как положено и ушел так и не подключив новый счетчик. Я не смог найти внятного объяснения в Интернете.
Год изготовления и первичной поверки счетчика 2008. В паспорте указано, что следующая поверка 2016. В марте 2017 мне отказали в опломбировании, т. к. якобы по инструкции, если прошло 2 года с момента выпуска счетчика и он не подключен, то его надо брать на поверку. Это правильно?
Здравствуйте Геннадий, срок межповерочного интервала начинает истекать с момента использования нового электросчетчика. Если ваш счетчик ранее не подключался и об этом свидетельствует его техпаспорт и показания, то нет смысла проводить поверку.
Здравствуйте, пришло время заменить счетчик, старый счетчик установлен в помещении (частный дом), новый установлен рядом со старым в коробке с автоматами, узо, осталось только подключить, но приехавший слесарь сказал, что нужно все разобрать и установить счетчик на улице. На вопрос, на каком основании? Сказал как положено и ушел так и не подключив новый счетчик.
Добрый день Дмитрий, установка счетчика электроэнергии допустима только в границах баланса Вашей частной собственности. То есть установка счетчика на улице возможна только после вашего согласия и подписания акта межевания.
Пригласить независимого эксперта в области энергоснабжения, если установка электросчетчика в помещении не нарушает правил его эксплуатации, пожарной безопасности и других норм, то попросить его составить соответствующий акт.
С данным актом и жалобой на слесаря, не исполнившего свои обязанности, обратиться к руководству энергоснабжающей организации с требованием подключить и опломбировать электросчетчик.
Здравствуйте! Квартиру я получил в собственность после смерти мамы, с которой мы прожили вместе 40 лет в многоквартирном доме. Для того, чтобы перевести все на свое имя, я обратился в филиал НЭСК. Мне сказали, что необходимо заменить счетчик СО-505(5), установленный на 09/08/2003, как устаревшее. Но в паспорте этой модели написано, что срок проверки 16 лет, а эксплуатации 32 года. Сотрудники НЭСК уверяют, что срок проверки составляет 8 лет! Так что мне делать – вызывать на проверку за свой счет? Или ничего не менять 2 года до 2019?
Здравствуйте Светлана, если вы получили заказ на замену электросчетчика, то лучше его заменить, иначе плата за электроэнергию будет начисляться по тарифу.
Счетчик индукционный однотарифный СО-505 (5) механический, показания которого считаются достоверными до 8 лет эксплуатации.
Подскажите пожалуйста где можно проверить электросчетчик в Санкт-Петербурге
Здравствуйте Николай, поверкой счетчиков занимаются многие фирмы и организации, особенно в таком крупном городе как Санкт-Петербург. В Интернете много рекламы. Выбирая исполнителя, убедитесь, что у него есть действующая лицензия.
Доброе утро! Необходимо провести поверку однотарифного однофазного счетчика в МО. Сколько это будет стоить? Спасибо.
Построил дачу и отдал эль счетчик на проверку с заменой 26.07. 2011 г. Но установить его не было возможности до 2017 г. Нужно ли поверять счетчик (модель СО505 (10-40)), если у меня есть только счет на его покупку от поверочной организации?
У меня 32-импульсный электросчетчик, который считает 16 импульсов, я так понимаю, уже 5 лет плачу по двойному тарифу. Подскажите, какие мои действия должны быть в этой ситуации. Чтобы правильно все устроить.
Здравствуйте Евгений. В квартире электронный счетчик цев мартаг. Межповерочный интервал 16 лет. В октябре 2017 года «Петроэлектросбыт» направил уведомление об окончании срока службы с просьбой заменить его. Законны ли его действия и почему?
Живу в своей квартире с 2002 года. Сразу после заселения мы установили счетчик электроэнергии и подключили к нему три автомата. Через некоторое время по нашей просьбе поставили еще один пулемет. Могло ли его подключение повлиять на параметры, регистрируемые при поверке счетчиков, и нужно ли в связи с этим проводить внеочередную поверку нашего счетчика?
Здравствуйте Евгений. Вопрос у меня такой, я живу в многоквартирном доме и когда я въехал в квартиру в 2003 году, счетчик электроэнергии был установлен в тамбуре между этажом, т.е. в коридоре общего пользования и на лицевой поверхности счетчика написано: «Собственность Мосэнерго». Теперь Мосэнергосбыт требует, чтобы я поменял счетчик за свой счет, мотивируя это тем, что межповерочный период истек и, если я не соглашусь, они «оплатят эл. энергии в соответствии с действующим законодательством. Срок службы таких счетчиков составляет 32 года. Счетчик находится в металлическом электрощите, куда имеют доступ многие коммунальные и сетевые службы, а также ключи к электронной почте. щит расположен у дежурного входа (консьержа). Как мне быть в этом случае?
При осмотре трехфазного счетчика Матрица НП545 24Т на дисплее высветился признак обрыва реле. Инспектор сказал, что это означает неисправность счетчика и выписал предписание на его поверку. Прав ли инспектор?
Добрый день! Имеем счетчик электроэнергии марки СА4-И678 класс точности 2 разряд 6, 2007 года выпуска, установлен в 2013 году, поверка проведена в 2013 году. Законно ли требование сотрудников Крымэнерго о замене данного счетчика и какова периодичность поверки этого метр. Заранее спасибо.
Бесплатная юридическая консультация
Москва и область
Санкт-Петербург и область
Жилищно-земельные вопросы.
Копирование материалов разрешено только с указанием источника.
Присоединяйтесь к нам и следите за новостями в социальных сетях
Любой прибор учета, в том числе счетчик, имеет свойство изнашиваться при длительной эксплуатации.
[ Скрыть ]
Что такое поверка электросчетчиков?
Любая модель оборудования учета электроэнергии функционирует с момента установки до полного отключения. Счетчик позволяет точно узнать, сколько электроэнергии потребляет частный дом или квартира. Но точность, с которой различные виды приборов учета позволяют определять показания, со временем падает в результате естественного износа. Соответственно такие устройства подлежат регулярной проверке или диагностике. Эта процедура выполняется многократно, с определенным временным интервалом и периодичностью.
Нужно ли поверять новые электросчетчики?
Нет необходимости проверять приобретенные в магазине устройства контроля энергопотребления. Дополнительная проверка перед установкой и вводом в эксплуатацию не требуется. Это связано с тем, что после изготовления оборудование проходит все необходимые этапы диагностики. Соответствующая информация указывается в техническом паспорте на счетчик. Но есть одно исключение из этого нюанса.
Если устройство долгое время находилось на хранении, то рекомендуется проверить его перед непосредственной эксплуатацией. Для трехфазного оборудования продолжительность хранения на складе составит не более одного года со дня изготовления. В случае однофазных устройств этот показатель составляет два года. Если срок больше, то срок хранения счетчика электроэнергии считается истекшим, и, соответственно, требуется поверка оборудования.
Дело в том, что на качество функционирования узлов и механизмов счетчиков влияют условия хранения оборудования. На практике они часто нарушаются, соответственно производитель счетчика уже не несет ответственности за точность показаний счетчика. Как правило, эту особенность учитывают торговые компании, торгующие счетчиками электроэнергии. Поэтому закупка оборудования обычно осуществляется небольшими партиями, чтобы срок годности продукции не превышал нормы.
Канал ТюменьТайм более подробно рассказал о необходимости проверки прибора учета.
Виды поверок
Различают несколько видов диагностики электрооборудования. Каждый вид проверки осуществляется в определенное время и при определенных условиях.
Первичный
Осуществляется при производстве прибора учета на предприятии. Эта проверка может быть выполнена при ввозе товара в страну, если он был произведен за границей. Основная цель – определить исправность устройства в целом. При диагностике специалист сравнивает допустимый диапазон погрешности с фактическим; эта информация вместе с датой указывается в техническом паспорте.
периодическая
Такая проверка проводится после определенного количества лет эксплуатации или хранения оборудования. Выполняется представителями соответствующей организации метрологического центра. Целью данной поверки является определение величины износа счетчика электроэнергии, а также возможности выдачи информации с определенной степенью погрешности.
Внеочередная
Проводится перед проведением периодической диагностики по разным причинам:
- в связи с необходимостью замены оборудования;
- при ремонте устройства;
- в связи с утерей технической документации на счетчик электроэнергии;
- в результате ошибок чтения, если у домовладельца есть сомнения по этому поводу.
Канал ЮТВНефть рассказал о нюансах проверки приборов учета.
Межповерочный интервал для механических и электронных счетчиков
В зависимости от типа оборудования период времени для диагностики счетчиков электроэнергии будет разным. Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип прибора – механический или электронный.
Счетчики однофазные
Таблица периодичности поверки индукционных приборов составляется с учетом технических параметров.
| Тип оборудования | Номинальный ток | Число оборотов на киловатт в час | Количество разрядов на счетном механизме | Класс точности | 27Интервал калибровки | |
| СО-1 | 5 | 2500 | 3 | 2,5 | 8 | Снято с производства |
| СО-1 | 10 | 1250 | 4 | 2,5 | 8 | — |
| СО-1 | 10–40 | 600 | 4 | 2,5 | 16 | Производится с 1995 г. |
| СО-193 | 10–40 | 600 | 5 | 2,5 | 16 | — |
| СО-2 | 10 | 600 | 5 | 2,5 | 16 | ВЗЭТ |
| СО-2 | 10 | 650 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 750 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 625 | 4 | 2,5 | 16 | — |
| СО-2 | 5 | 1250 | 4 | 2,5 | 16 | — |
| СО-2(60) | 10 | 750 | 4 | 2,5 | 16 | МЗЭП |
| СО-2(60) | 5 | 1250 | 4 | 2,5 | 16 | — |
| СО-2М | 10 | 640 | 4 | 2,5 | 16 | ВЗЭТ |
| СО-2М | 5 | 1280 | 4 | 2,5 | 16 | — |
| СО-2М2 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2М2 | 5–15 | 1280 | 4 | 2,5 | 16 | — |
| СО-2МТ | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2МТ3 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-5 | 5–15 | 1250 | 4 | 2,5 | 16 | — |
| СО-505 | 10–40 | 600 | 5 | 2 | 16 | — |
| СО-50 | 10–40 | 625 | 4 | 2,5 | 16 | — |
| СО-5У | 10–30 | 625 | 4 | 2,5 | 16 | — |
| SO-I445 | 10–40 | 440 | 5 | 2 | 16 | — |
| СО-И446 | 10–34 | 600 | 5 | 2,5 | 16 | — |
| SO-I446 | 5–17 | 1200 | 4 | 2,5 | 16 | — |
| SO-I446 | 5–20 | 1200 | 4 | 2,5 | 16 | — |
| СО-И446М | 10–40 | 600 | 5 | 2,5 | 16 | — |
| SO-I449 | 10–40 | 210 | 5 | 2 | 16 | — |
| SO-I449M | 10–60 | 200 | 5 | 2 | 16 | — |
| СО-И449М1-1 | 10–40 | 400 | 5 | 2 | 16 | — |
| SO-I449T | 10–40 | 210 | 5 | 2 | 16 | — |
| SO-I449MT | 10–60 | 200 | 5 | 2 | 16 | — |
| SO-EE6705 | 10–40 | 450 | 4 | 2 | 16 | ЛЭМЗ |
| SO-EE6705 | 10–40 | 400 | 5 | 2 | 16 | — |
Для других типов однофазных индукционных приборов межповерочный интервал составит 16 лет независимо от класса точности и количества разрядов на счетном механизме.
Немного другая периодичность диагностики электронного оборудования.
| Тип устройства | Параметр номинального тока | Количество витков на 1 кВтч | Количество цифр на считывающем механизме | Класс точности | Частота интерповерки | Примечание |
| CE6807A-1 | 5–50 | 500 | 5 | 2 | 6 | МЕТЗ |
| CE6807A-2 | 5–50 | 500 | 5 | 2 | 6 | МЕТЗ |
| Двухтарифное оборудование СЕО-1 | 10–50 | 57600 | 5 | 2 | 6 | — |
| SO-F663 | 5–50 | 100 | 5 | 2 | 5 | Не производится |
| СОЭБ-1 | 10–50 | 720 | 5 | 2 | 6 | БЭМЗ |
| А100Д1Б | 10 (60) | 1000 | ЖК-дисплей | 1 | 16 | СП “АББВЭИ” |
Счетчики трехфазные
Таблица периодичности поверки счетчиков электроэнергии индукционного типа в соответствии с техническими параметрами.
| Тип оборудования | Номинальный ток | Число оборотов на киловатт в час | Количество цифр на считывателе | Класс точности | 2 Примечание3 Межповерочная частота | |
| SA4U-I672M | 3×5 | 450 | 4 (5) | 2 | 4 | ЛЭМЗ |
| SA4-I672M | 3×10 | 225 | 4 | 2 | 8 | ЛЭМЗ 1, 2, 3 |
| SA4-I678 | 3×20–50 | 100 | 5 | 2 | 8 | 1, 2, 3 |
| САЗУ-М670М | 3×5 | 450 | 4 | 2 | 4 | Снято с производства |
| SA4U-T4 | 3×5 | 750 | 4 | 2 | 4 | — |
| SR4U-I673M | 3×5 | 450 | 4 | 2 | 4 | ЛЭМЗ |
| SA4-I6P | 3×10-60 | 100 | 5 | 2 | 8 | — |
| T31-F | 3×10 (60) | 75 | 6 | 2 | 8 | — |
| HN4-CA4 | 3×25–50 | 120 | 5 | 3 | 8 | — |
| ДН-4 | 3х5–25 | 300 | 5 | 2 | 8 | Произведено в Венгрии |
| А1Т-4-0000Т | 5×24 | — | 4 | 2 | 8 | — |
| A4-3 | 3×10–40 | 120 | 5 | 2 | 8 | Произведено в Болгарии |
| ET414 | 10–40 | — | 5 | 2 | 8 | — |
| ДН-4 | 15 | 100 | 6 | 2 | 8 | Произведено в Венгрии |
| SACH-I60 | 3×10–60 | 100 | 5 | 2 | 8 | — |
| САЧУ-196 | 3×5 | — | 5 | 2 | — | Произведено в Украине |
В моделях счетчиков, не указанных в таблице, междиагностический интервал составляет 4 года.
Для всех электронных трехфазных счетчиков межповерочный интервал составляет шесть лет.
Канал “Типичная Анжерка” подробно рассказал о сроках годности счетчиков, а также межповерочном интервале.
Куда обратиться, чтобы проверить электросчетчик?
Если срок службы истек или есть другие причины, необходимо провести диагностику устройства. Для вызова специалистов необходимо обратиться в местную метрологическую организацию. Информацию о его местонахождении и контактах можно получить в компании, занимающейся электроэнергетикой. Чтобы подать заявку, вам необходимо оформить заявку.
Методика поверки электросчетчиков
Если необходимо снять прибор, то схема действий выглядит так:
- Человек получает разрешение на демонтаж прибора. Счетчик энергии снимается. После этого устройство доставляется в ЦСМ.
- Там специалисты проводят проверку. Когда процедура завершена, составляется акт, который сдается в абонентскую службу компании, занимающейся поставкой электроэнергии.
- Организация подтверждает допуск к эксплуатации оборудования. Затем устройство вводится в расчетную схему. Если счетчик электроэнергии не соответствует требованиям, то оборудование заменяется новым.
Процедура диагностики состоит из следующих этапов:
- Проводится визуальный осмотр оборудования. Специалист должен проверить счетчик на предмет деформации, а также наличие дефектов на корпусе.
- Затем проводится диагностика электрической прочности изоляции путем подачи постоянного и переменного напряжения.
- Проверяется правильность работы счетного механизма в аппарате учета. Для выполнения задания оборудование необходимо подключить к источнику питания на 15 минут, чтобы устройство прогрелось.
- Тогда нужно убедиться, что нет самоходки. Если его нет, то оборудование не подвергается диагностике.
- Проверка порога чувствительности счетчика электроэнергии.
Солигорск. Солигорский телеканал. СТК».
Как и какие отметки делаются?
Отметки об этом задании оставляются в технической документации на оборудование, также они могут вписываться в акт поверки. Также указывается дата, степень ошибки, которая была выявлена при диагностике. При наличии неисправностей или нарушений в работе счетчика электроэнергии информация об этом также вносится в документ. В случае, если устройство не проходит поверку, потребителю выдается соответствующее уведомление, в котором указывается, каким стандартам не соответствует оборудование.
Можно ли не снимать электросчетчик?
В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы. Большинство компаний предлагают потребителям услугу поверки счетчика на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более уместен, так как позволяет выявить ошибки подключения или неправильное использование оборудования. Но если проблема в поломке устройства, то его в любом случае придется демонтировать. Причину неисправности можно определить только с помощью специального оборудования, которое имеется в мастерских.
Стоимость услуги
Цена поверки зависит от типа аппарата, а также срочности процедуры.
Отдельно следует сказать о сроках:
- если ускорить процедуру проверки в среднем до пяти рабочих дней, то стоимость увеличится на 25%;
- на диагностику в течение трех дней, цена услуги увеличится на 50%;
- если нужно срочно выполнить проверку за один день, то к стоимости процедуры придется добавить 100%.
Канал «СпецЭнергоРемонт» подробно рассказал о проверке электроприборов, а также модернизации сети.
Кто платит?
Весь процесс учета и контроля работы электросчетчика оплачивается владельцем оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но сначала следует согласовать дату проверки с представителями организации. Энергосбыт должен заблаговременно уведомить Энергосбыт о необходимости выполнения данного задания.
Высокая ошибка проверки
Если диагностика показала, что счетчик дает неверные показания, то его необходимо отремонтировать. Стоимость услуги зависит исключительно от характера проблемы. Но практика показывает, что потребителю обычно дороже ремонтировать устройство, чем покупать новое оборудование. Процедура проверки устройства может быть выполнена с отсрочкой, но не более чем на 12 месяцев. После этого требуется замена прибора учета, либо потребитель должен дать согласие на ввод поправочного коэффициента.
Можно ли починить электросчетчик?
Частным лицам запрещается самостоятельно разбирать и ремонтировать устройство. Для выполнения задания вам придется демонтировать печать, а по закону это действие карается штрафом. Потребителю остается только обратиться в соответствующий орган и сообщить о необходимости ремонта.
Канал Димасик Видео 55 подробно рассказал о причинах неисправностей, характерных для счетчиков электроэнергии.
Самостоятельная проверка исправности электросчетчика до окончания срока поверки
При проведении диагностики своими руками необходимо сравнить фактическую величину потребления электроэнергии с нормируемым значением, которое указано в показаниях:
- От счетчика отключается все электрооборудование, которое подключается с помощью линейных автоматов.
- Для выполнения диагностики необходимо визуально осмотреть устройство и убедиться, что внутри вращается диск. Если прибор электронный, то следует убедиться, мигает диодный индикатор или нет.
- Самоходное устройство отсутствует, если диск делает не более одного оборота за 15 минут. В случае электронного устройства количество световых импульсов должно быть не более одного отсчета.
Есть еще вариант проверки, но для выполнения этой задачи необходимо оценить работоспособность исполнительного механизма при включенной нагрузке на электрическую цепь. Для этого потребуется три лампы накаливания, каждая из которых должна быть рассчитана на 100 Вт. Вам понадобится секундомер или хронометр, способный определить частоту оборотов.
Принцип проверки следующий:
- При подключенной к электрической цепи нагрузке, что соответствует 300 Вт, необходимо засечь время, за которое диск совершит пять оборотов. Если счетчик электронный, то лампочка должна мигнуть 5 раз.
- Затем оценивается погрешность измерения или точность прибора по формуле E = (P * T * A / 3600 – 1) * 100%. T в данном случае – это время, за которое диск совершит один оборот. А – передаточное число оборудования, которое определяется в соответствии с технической документацией. Установка оборудования на уличном столбе
- У домовладельца всегда должен быть технический паспорт на счетчик. Документация содержит печать органа по сертификации, а также дату ввода оборудования в эксплуатацию.
- Все даты диагностики необходимо сверять с указанными в паспорте.
- После завершения проверки необходимо уточнить дату следующей. Потребителю также необходимо знать интервалы поверки для конкретного оборудования.
- Пломба, которая была установлена на устройстве, должна пройти самодиагностику. Важно, чтобы он соответствовал организации, которая его установила.
- Если счетчик расположен на улице или на лестничной площадке, то его обслуживание будет производиться энергетиками без участия потребителя. Домовладелец должен только вовремя оплачивать счет за электроэнергию.
Что делать, если срок поверки истек?
Не факт, что с такой проблемой придется менять аппарат. Для начала необходимо уточнить класс точности счетчика. В соответствии с этим необходимо сделать вывод, удастся ли провести поверку устройства. Если класс точности 2,5 и выше, счетчик потребуется заменить. Если этот параметр равен 1 или 2, то устройство можно проверить.
Какие нюансы следует учитывать?
При использовании оборудования обратите внимание на то, что:
Видео “Диагностика работы прибора учета”
Канал ЗАО Росприбор показал, как проходит процедура поверки с помощью специального прибора МТ786.
Dallimi midis numëruesit aktiv dhe atij reaktiv. Fuqia kundër, aktive, reaktive
NUMËRAT E INDUKSIONIT
Oriz. 1. Pjesë e diskut të një pajisjeje me rrjedhje të dyfishtë me induksion.
Për të matur konsumin e energjisë elektrike në qarqe rrymë альтернатива Përdoren numërues Industrial të frekuencave të tipit induksion. Parimi i funksionimit të këtyre njehsorëve bazohet në bashkëveprimin e flukseve magnetike me rrymat e induktuara në pjesën lëvizëse të pajisjes. Pjesa e lëvizshme është bërë në formën e një disku alumini të montuar në një bosht. Nëse një disk alumini ndodhet midis dy poleve të elektromagnetëve L dhe B, nëpër mbështjelljet e të cilëve rrjedh një rrymë alternative, atëherë flukset magnetike Fd dhe Fv depërtojnë në këtë disk dhe nxisin rrymat 1A dhe /v në të (Fig. 1).
Rryma 1A, duke bashkëvepruar me fluksin magnetik Fv, krijon disa përpjekje. Forca e dytë fitohet nga bashkëveprimi i rrymës 1V me fluksin magnetik FA. Çift rrotullimi që rezulton është proporcional me madhësitë e këtyre dy rrjedhave dhe varet nga këndi i prerjes ndërmjet tyre.
№ рис. 2 tregon pajisjen dhe qarkun e kalimit të njehsorit të induksionit njëfazor. Banaku përbëhet nga dy elektromagnet 5 dhe 8, një disk alumini 1 i montuar në boshtin 2, një kushinetë shtytëse 3 dhe një kushinetë 4 që shërbejnë si mbështetëse boshti, një magnet i përhershëm frenash 7 dhe një mekanizëm numërimi i lidhur me boshtin me një ingranazh . (нук трегохет не фигуре).
Dredha-dredha e elektromagnetit 5 ështe e lidhur paralelisht me qarkun, dhe bërthama e tij depërton nou fluksin magnetik phi, i cili ështon depërton fluksi magnetik CP*, i cili është proporcional me rrymën e ngarkesës I. Të dyja magnetike
rryma nxisin rryma vorbullash në diskun e aluminit, të cilat, duke ndërvepruar me flukset magnetike, krijojnë një çift rrotullues M në përpjesëtim me produktin e këtyre flukseve .
Në mënyrë që njehsori të matë konsumin e energjisë aktive, është e nevojshme të plotësohet kushti i proporcionalitetit të çift rrotullues të fuqisë aktive, d.m.th.
М = К1ИУ cos f = к1Р,
ку К1 – коэффициенти и пропорциональности; φ është këndi i zhvendosjes ndërmjet rrymës dhetensit.
Ориз. 2. Skema e pajisjes së numëruesit të induksionit.
Proporcionaliteti i çift rrotullues me rrymën en ngarkesës dhe voltagein e rrjetit është dhënë, siç u permend më lart. Proporcionaliteti i çift rrotullues cos f sigurohet Duke krijuar një kënd të caktuar zhvendosjeje midis flukseve magnetike. Për këtë qëllim, fluksi magnetik i një elektromagneti parallel ndahet në dy pjesë: në punë dhe ndihmës. Fije punëtore kalon diskun dhe mbyllet. përmes styllës së kundërt që ndodhet nën disk. Rrjedha ndihmëse mbyllet përmes shufrave të mesme dhe anësore të elektromagnetit pa kaluar diskun.
ПЕР РЕГОЛЛИМ ШТЕСЕЕ ТЕ КЕНДИТ ТЕ ЧЕВЕНДОСДЖЕС, ПЕРДОРЕТ РЕГЕЛЛИТУРИ 6. Ай Пшербет Нга Диса КтесА ТЕЛИТ ТЕ БАКРИТ ТЕ МБЕШТДЖЕЛЛЕЯ Н. КАРКУНА МАГЕДИК ТЕ ЭЛЕКТРЕТИЯ 8 ДЖЕЛИНА НЕАЛЕРА Н. Lakja është e pajisur me një kapës me vidë, lëvizja e së ciles rregullohet. Nën veprimin e çift rrotullues, disku i numëruesit do të fillojë të rrotullohet. Në këtë rast, ka një çift rrotullues frenimi që vepron në diskun kundër. Ky moment krijohet nga bashkëveprimi i fluksit të magnetit të frenave Fm me rrymat vorbull të shkaktuara në disk nga fusha e tij. Кенга Рджедха
магнети и френаве ештэ и пандришуар, атэхер кий момент ештэ пропорционально ветэм ме шпейтесинэ е рротуллимит тэ дискут.
Përveç kësaj, dy çift rrotullues frenimi krijohen nga rrjedhat e elektromagnetëve paralelë dhe serikë. Non monyrë qou çft rrotullimi i frenimit qou rezulton, i barabartë me shumën e tre atyre të treguara, të varet sa mou pak nga fluksi fg-, rrotullimi frenues i madetite të rhiTHI-lehift rethi-rethe rethe rethe rthite rehrite rehhite rehhite rehhite rehhite rehhite rehhite rehhite rehhite rehhite rehhite threhi rethe rthe-jethi rresimi rrothite duthimi rrothit rrotullimi fren серисе. электромагнит.
НЕ Кете Раст, Мунд Тэкнсайдерхет меня Сактси Тэ Мьжафтуэшме Që çft rrotullimi i frenimit qou rezulton është proporcional vetëm me frekuencën e rrotullimit të -n, d.m.h., mm = K2nnnnn erotullimit tështor.
Me një shpejtësi të qëndrueshme të diskut
M=MT,
dhe rrjedhimisht, k\P = KchP, prej nga n, pra këndore
shpejtësia e diskut është proporcionale me fuqinë P të qarkut, dhe shpejtësia e diskut është proporcionale me energjinë e шпензуар. Prandaj, numri i rrotullimeve të diskut mund të përdoret për të matur energjinë e shpenzuar. Një complex pjesësh, i përbërë nga qarqe magnetike dhe mbështjellje të një qarku parallel dhe serial, quhet elementi rrotullues i njehsorit.
Mekanizmi i numërimit është një numërues numërues revolucionesh. Përdoret kryesisht për njehsorët elektrikë mekanizmi i numërimit të rulit (Fig. 3) përbëhet kryesisht nga tren me ingranazhe, disa rula me numra të shtypur në to nga O në 9 dhe një mburojë alumini që mbulon ingranazhet dhe rrotullat me dritare të prera në të për leximin e vlerës së matur. Rrotullimi i pjesës së lëvizshme të banakut transmetohet në mekanizmin e numërimit permes një sistemi ingranazhesh. Një rrotullim i plotë i rrotulles së parë korrespondon me rrotullimin e rulit që e ndjek atë (nga e djathta në të majtë) me vetëm një të dhjetën e rrotullimit. Роли и трэтэ ташмэ до тэ бэджэ ндже тэ дхжетэн э рротуллимит ме ндже рротуллим тэ плотэ тэ тэ дытес, э кешту ме радхе.Ме шпеш, ка песэ рула нэ меканизмат э нумерит.
Nou varësi të Numrit të Ingranazheve dhe raporteve të tire të ingranazheve, njësia e regjistruar nga mekanizmi i numërimit të erergjishou do të korrespondojehou meë shpejtesie nehreesiteresisiteresietresiteresitereshisitreusisite. Shpejtësia e rrotullimit të pjesës lëvizëse, e cila shkakton një ndryshim në mekanizmin e numërimit për njësi të vlerës së matur, quhet raporti i ingranazhit të numëruesit. Raporti i marsheve zakonisht tregohet në pllakën e banakut. Пер шембулл: 1 кВтч – 450 об/мин. диск.
Numri i orëve të funksionimit të numëruesit nën ngarkesë normale, i nevojshëm për ndryshimin e plotë të të gjitha shifrave, quhet kapaciteti i mekanizmit të numërimit.
Ориз. 3. Mekanizmi i numërimit të rulit.
Për të llogaritur energjinë elektrike në qarqet trefazore me tre tela (pa një tel нейтральный), përdoren njehsoret me dy elementë. Një matës trefazor me dy elementë përbëhet, si të thuash, nga dy njehsorë njëfazor, elementët rrotullues të të cilëve veprojnë në një pjesë të Pë Pë Pë Pë Pë neumrishriMIT. Në këtë rast, çift rrotullimi i krijuar nga secili element mblidhet. Njehsori lidhet sipas skemës së dy vatmetrave (skema e Aronit). Çift rrotullimi që rezulton është proporcional me fuqinë aktive të qarkut trefazor.
Për të llogaritur energjinë elektrike në qarqet me katër tela (me një tel нейтральный), përdoren njehsoret me tre elementë. Numërues tëtilë kanë tre elementë që veprojnë ose në tre disqe (për sembull, në numëruesin SA4-ТЧ) ose në dy disqe (për shembull, në numëruesin SA4-I672M).
Ориз. 5. Skema e njehsorit të energjisë реактивный SRZ-I44.
Matësit e energjisë reaktive janë të ngjashëm në funksionim dhe dizajn me matësit e energjisë aktive.
Ориз. 4. Skema e pajisjes së një numëruesi trefazor me dy elementë me dy disqe.
Dallimi i tyre është se çift rrotullimi total është proporcional me sinusin e këndit midis rrymës dhetensitit.
№ рис. 5 tregon një диаграмма të një matësi të tipit SRZ i projektuar për të llogaritur energjinë reaktive në një rrjet me tre tela. Siç mund të shihet nga диаграмма, voltageet e fazave “të huaja” aplikohen në mbështjelljet paralele. Rezistenca shtesë përfshihen në qarkun e mbështjelljes paralele. Këndi i zhvendosjes ndërmjet flukseve magnetike të punës të qarqeve paralele dhe serike është 60°. Në терма операционная, njehsoret me një zhvendosje prej 60 ° janë të përshtatshëm në atë që qarku për përfshirjen e tire nuk është. ndryshon nga skema e lidhjes së njehsorit të energjisë aktive.
Në matësit e energjisë reaktive të tipit SR4-ITR, mbështjelljet paralele lidhen në të njëjtën mënyrë si njehsorin e typeit SRZ, por pa rezistenca stesë (zhvendosje 90°).
Secili nga elektromagnetët e serisë ka dy mbështjellje; криесоре дхе штеше. Дредха-дредха штэсэ мбештиллет нэ дрейтим тэ кундэрт ме атэ криесор (рис. 6). Matësit e këtij lloji përdoren në qarqet e rrymës trefazore me tre tela dhe me katër tela.
Ekzistojnë gjithashtu numërues me tre elementë të energjisë reaktive (SR4-I676) me një zhvendosje fazore të rrjedhave prej 90°.
Ориз. 6. Skema e njehsorit te energjise reaktive SR4-ITR.
Këta matës janë më të rekomanduarit për matjen e energjisë reaktive në qarqet me katër tela.
Sipas mënyrës së lidhjes në rrjet, njehsorët ndahen në matës të lidhjes direkte (direct-fluks), të cilët nizen pa transformatorë matës dhe matës të lidhur permes transformatorëve matëve. Kjo e fundit, nga ana tjetër, mund të ndahet në ato të ndezura permes transformatorëve matës me raporte të cactuara transformimi dhe universale, d.m.th., të ndezura përmes çdo transformatori matës. Për përcaktimin e konsumit të energjisë elektrike sipas leximeve të njehsorëve lloje të ndryshme do të thuhet më poshtë.
Në mburojat e disa sporteleve ka një mbishkrim “me tapë” ose “mbrapa është e bllokuar”. Disku i numëruesve të Tille Mund të rrotullohet vetëm në drejtimin e treguar nga shigjeta.
Gabimi i lejuar i njehsorit përcakton klasën e saktësisë së tij. Për matjen e energjisë elektrike të zgjidhjes, klasa e saktësisë së njehsorëve të lidhur direkt (pa transformatorë toolsesh) duhet të jetë së paku 2.5 per energjinë aktive energdhe të reaktive paktën 3 Për njehsorët e lidhur përmes transformatorëve instrumental, klasa e saktësisë për energjinë aktive duhet të jetë të paktën 2.0, dhe për energjinë reaktive – jo më e ulët se 3. Për lidhjet me fuqi të lartë (10 Met dhe më lart), rekomandohet përdorimi i матешве тэ класес се сактесисэ 1 дхе мэ ларт.
Le të theksojmë dekodimin e shkronjave në përcaktimin e llojit të njehsorit:
C – цифры; А – энергетически активный; Р – энергия реактивная; 3 ose 4 – për një rrjet me tre tela ose katër tela; У-универсал; I – система мате ми индукция; П – дрейтперсэдрейти; М – я модернизуар.
Shembull: SA4U-I672M 5a 380v – një matës i energjisë aktive për përfshirje në një rrjet me katër tela me një voltage linear prej 380 V permes çdo transformatori aktual.
Дубович арсьетими жуай эште и габуар.Nuk mund ta shpjegoj të gjithë teorinë, sepse. është e gjatë, dhe është e vështirë të shpjegohet “në gishta”. Mundohuni ta kuptoni vetë, Google dhe Wikipedia do t’ju ndihmojnë.
Unë do t’i përgjigjem pyetjeve specifike, nëse ka.Mund të их një gjë, konsumi dhe gjenerimi i reaktive janë, mund të thuhet, koncepte të kushtëzuara.
Dhe banaku kthehet si duhet.
Nëse përfshini, për sembull, një kapacitet Ideal në rrjet, atëherë një rrymë do të rrjedhë permes tij, dhe një shumë specifike, dhe ampermetri do t tregojë atë.Концепты и тэ аштукваджурит. “Fuqia Reaktive” ështe futur për qarqet ac pë wronhouar se sa energji “ndjek” pothuajse pa qoullim nga burimi nou ngarkesë dhe mbrapa (në këtë rast, si rezultat, nuk ndodha asnje nerho nerge nerho nerge nerge nerge nerge nerge nerho nerge nerho nergesh Fuqia Reaktive Gjenerohet Kur një ngarkesë tërheq një rrrymë Që ësshtehy Jashtë fzës nou lidhje me tensionin e Aplikuar, qou sheshte raste, rastene raste neshry neshreshy neshy neshresy neshresy neshresy raste ).
nou fakt, ështe e pamundur as të konsumosh ose të gjenerosh fuqi reaktive – fizikisht, kjo nuk është aspak fuqi, por vetëm një mase e pompimit energjisë pa qou qou nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap nerap нуль. Мегджитатэ, Мекенэ Фуця, риктейный kompensuese të filtrit si një lloj të pajisjeve që “gjenerojnë” fuqi reaktive.
Fuqia reaktive është e dëmshme per rrjetin elektrik, sepse
a). rryma reaktive nuk mbart energji,
b). rryma reaktive, megjithatë, ngarkon linjat e energjisë, transformatorët dhe pajisjet mbrojtëse komutuese – d.m.th. nëse nuk trajtohet fuqia reaktive, atëherë është e mundur një situatë marrëzie kur linja e transmetimit, pa transmetuar fare energji, do të mbingarkohet dhe mbinxehet për shkak të rrymës së madhe reaktive.Prandaj, ata «luftojnë» me fuqinë reaktive (ose më mirë e kompensojnë atë), ndër të tjera, duke instaluar PKU që «gjenerojnë» fuqi reaktive, e cila konsumohet menjëtherë nga inët motor Се. si rezultat i funksionimit FKU, rrjeti nuk e sheh rrymën en ngarkesës reaktive.
Për inxhinieret e energjisë ndërmarrjeve dhe qendrave të mëdha tregtare, nuk ka dyshim për ekzistencën e energjisë реактивный. Fatura mujore dhe para shumë reale që shkojnë për të paguar energji elektrike reaktive , të bindur për realitetin e ekzistencës së saj. Por disa inxhinierë elektrikë seriozisht, me llogaritjet matematikore, vërtetojnë se kjo lloj energjie elektrike është një trillim, se ndarje energji elektrike në komponentë aktivë dhe reaktivë Artificialisht.
Le të përpiqemi dhe do ta kuptojmë këtë çështje, veçanërisht që nga mosnjohja e dallimeve type te ndryshme spekulojnë krijuesit e energjisë elektrike. Герцог premtuar интересует të madh, ata me vetëdije ose pa vetëdije zëvendësojnë një lloj energjie elektrike me një tjetër.
Пусть ты наполнишь меня концепцией и энергетическим электричеством, активным, реактивным. Pa hyrë në xhunglën e Formulave të inxhinierisë elektrike, është e Mundur të përcaktohet energjia aktive si ajo që funksionon: ngroh ushqimin në soba elektrike, ndriçon dhomën tuaj, ftoh ajrin me një kondicioner. Dhe energjia elektrike reaktive krijon kushtet e nevojshme për kryerjen e një pune tëtilë. Nuk do të ketë fuqi reaktive, dhe motoret nuk do të mund të rrotullohen, frigoriferi nuk do të funksionojë. Ambientet tuaja nuk do të marrin një voltage prej 220 volt, pasi asnjë трансформатор i vetem i fuqisë nuk punon pa konsumuar energji elektrike reaktive.
Nëse sinjalet e rrymës dhe tëtensit vërehen njëkohësisht në një oshiloskop, atëherë këta dy sinusoidë kanë gjithmonë një zhvendosje në lidhje me njëri-tjetrin 9 meri-tjetrin0063 кенди и фазы . Është ky zhvendosje Që karakterizon contributin e energjisë reaktive në energjinë totale të konsumuar nga ngarkesa. Duke matur vetem rrymën në ngarkesë, është e pamundur të izolohet pjesa reaktive e energjisë.
Duke qenë se energjia reaktive nuk funksionon, ajo mund të gjenerohet në vendin e konsumit. Për këtë janë kondensatoret. Fakti është se mbështjelljet dhe kondensatorët konsumojnë lloje te ndryshme energjia reaktive: përkatësisht induktive dhe kapacitore. Ата жвендосин курбэн э рримэс нэ лидхйе ме натяжениен нэ дрейтиме тэ кундэрта.
Për shkak të këtyre rrethanave një kondensator mund të konsiderohet një konsumator i energjisë kapacitore ose një gjenerator induktiv. Për një motor që konsumon energji induktive, një kondensator i vendosur afër mund të behet burimi i tij. Një kthyeshmëri etilë është e mundur vetëm per elementët e qarkut reaktiv që nuk funksionojnë. Për energjinë aktive, një kthyeshmëri etilë nuk ekziston: gjenerimi i saj shoqërohet me kostot e karburantit. Në fund të fundit, para se të bëni punë, duhet të shpenzoni energji.
Në kushte штепиаке, organizatat e transmetimit të energjisë nuk paguajnë tarifë për energjinë reaktive, dhe banak stëpiake merr parasysh vetem përbërësin aktiv të energjisë elektrike. Situata është mjaft e ndryshme në ndërmarrjet e mëdha: nje numer i madh i motoret elektrikë, makinat e saldimit dhe transformatoret që kërkojnë energji reaktive për të funksionuar, krijojnë energji njëlinja një tesngar Në të njëjtën kohë, rriten humbjet aktuale dhe nxehtësisë së energjisë tashmë aktive.
Në këto raste, konsumi i energjisë reaktive merret parasysh nga njehsori dhe paguhet veçmas. Kostoja e energjisë elektrike reaktive është më e vogël se kostoja e energjisë elektrike aktive, por me vëllime të mëdha të konsumit të saj, pagesat mund të jenë shumë domethënëse. Gjithashtu, për konsumin e energjisë reaktive mbi vlerat e rëna dakord, vendosen gjoba. Prandaj, është ekonomikisht e dobishme për ndërmarrje tëtilla që të prodhojnë një energji tëtilë në vendin e konsumit të saj.
Për këtë, përdoren ose kondensatorë Individualë, ose cilësime Automatice të kompensimit që monitorojnë vëllimet e konsumit dhe lidhin ose shkëputin bankat e kondensatoreve. Moderne sistemet e kompensimit lejojnë të reduktojnë ndjeshëm konsumin e energjisë reaktive nga rrjeti i jashtëm.
Duke iu rikthyer pyetjes në titullin e artikullit, ju mund t’i përgjigjeni asaj në mënyrë положительный. Экзистон энергия реактив. Pa të, funksionimi i instalimeve elektrike në të cilat krijohet një fushë magnetike është e pamundur. Pa kryer punë të dukshme, është megjithatë një kusht i domosdoshëm për kryerjen e punës së kryer nga energjia elektrike aktive.
Shumë kanë dëgjuar për energjinë elektrike reaktive. Duke pasur parasysh complexitetin e të kuptuarit të këtij termi, fillimisht është e nevojshme të analizohen në detaje ndryshimet midis tire energji aktive dhe reaktive. Është e nevojshme të fillohet me realizimin e faktit se energjia reaktive manifestohet vetëm në rrjetet e rrymës альтернатива. Në zinxhirë ku rrjedh DC, energjia reaktive nuk ekziston. Kjo është për shkak të vetë natyrës së pamjes së saj.
Rryma альтернатива и furnizohet konsumatorit nga kapacitetet gjeneruese përmes një numri convertorësh në rënie, dizajni i të cilëve parashikon ndarjen e mbështjelljeve të larta dhe të ulëta. напряжение улет. Kjo do të thotë, në transformator nuk ka kontakt fizik të drejtpërdrejtë midis mbështjelljeve, dhe rryma megjithatë rrjedh. Shpjegimi për këtë është mjaft i thjeshtë. Energjia elektrike transmetohet permes ajrit, i cili është një dielektrik i mirë, duke përdorur një fushë elektromagnetike. Komponenti i tij – një fushou magnetike e Alternuar qou shfaqet në njërën nga mbështjelljet e transformatorit, vazhdimisht kalon mbështjelljen tjetër, e cila nuk nue elehreë nuktratry elehreë nuktratriztry elehtratriztriztriztriztriztriztriztriztry.
efikasiteti i transformatorë modernë ështe shumë i lartë, kështu qou humbja e energjisë elektrike është e papërfillshme dhe e gjithë fuqia a qou rrjedh në mbonhtjeljenjenjenjenjelhrehrehren qou qou zë zon qou zon qou zon qou zon qou zon qou zon qou zon qou zon qou zon qou zë grheshrehrehren qou qou rrjedh. У новой модели есть конденсатор. Vetëm për shkak të fushës elektrike. Si induktiviteti ashtu edhe kapaciteti gjenerojnë energji reaktive, Duke Kthyer Periodikisht Një pjesë të energjisë në burimin AC. Ruajtja dhe kthimi i energjisë (pjesa e saj reaktive) ndërhyjnë në rrjedhën e energjisë aktive, e cila kryen të gjithë punën e dobishme në rrjete – ajo shndërrohet në punjera mekanike, termike dhe lloje.
Për të kompensuar kundërveprimin e energjisë reaktive, konsumatorët që kanë shumë ngarkesa induktive përdoren kapacitete (kondensatorë) të instaluar posaçërisht. Kjo minimizon ndikimin negativ të energjisë reaktive në zhvillim. Siç u permend tashmë, fuqia reaktive ka një ndikim të rëndësishëm në sasinë e humbjeve të energjisë elektrike në rrjet. Первеч кесадж, ндже саси е мадхе е энерджисэ реактивный мунд тэ звогэлоджэ нивелин е прпутшмэрисэ электромагнетике тэ паджисжеве. Për shkak të kësaj, madhësia e kësaj energjie отрицательный духет të monitorohet vazhdimisht dhe Menyra me e mire për këtë – organizimi i kontabilitetit të tij.
Ndërmarrjet industriale (ku merren kryesisht me problemin e energjisë reaktive) shpesh instalojnë pajisje matëse të veçanta për energjinë reaktive dhe aktive. Matësit e energjisë реактивный mbajnë llogarinë e tij rrjete trefazore nga dy komponentë (induktiv dhe kapacitiv) në вольт-ампер të orëve реактивный. Si rregull, një matës i energjisë reaktive është një pajisje analoge në dixhitale që konverton energjinë në sinjal analog, e cila më pas kthehet në shkallën e përsëritjes së impulseve elektrike, shtimi i të cilave bën të mundur gjykimin e sasisë së energjisë së konsumuar. Dizajni я njehsorit parashikon një раст пластик në të cilin janë instaluar tre transformatorë të rrymës dhe bordi я qarkut të printuar меня bllok kontabiliteti. Në pjesën e jashtme të pajisjes ka LED dhe (ose) një ekran kristal të lëngshëm.
Duke pasur parasysh konkurrencën në rritje, ndërmarrjet industriale Gjithnje e më shumë po instalohen pajisje universale matëse të energjisë elektrike që mund të matin sasinë e energjisë aktive dhe reaktive. Përveç faktit që pajisjet kombinojnë funksionet e dy ose më shumë pajisjeve, konsumatori ul koston e mirëmbajtjes së sistemit të kontabilitetit (në vend të dy metrave, ka njëler) dhe mund ejës të kurse. Këto pajisje të bazuara në микропроцессор janë të afta për të matur voltageet dher rrymat e menjëhershme dhe për të llogaritur reaktive dhe fuqia aktive. Pajisja rregullon nivelin e konsumit të energjisë dhe shfaq informacionin në ekran në tre korniza të njëpasnjëshme (vëllimi i energjisë aktive, përbërësi induktiv i energjisë reaktive dhe komponenti i tiv). Modelet e reja mund тë marrin parasysh energjinë në dy drejtime, të transferojnë të dhënat e marra përmes infra të kuqe kanal dixhital, mbrohen më mirë nga fushat magnetike dhe nga vjedhja e energjisë. Saktësia e lartë e matjes dhe konsumi i ulët i energjisë gjithashtu i dallojnë ato nga paraardhësit e tyre.
Différence entre compteur actif et réactif. Compteur, puissance active, reactive
COMPTEURS À INDUCTION
Riz. 1. Party du disque d’un appareil à double flux à индукция.
Pour mesurer la consommation d’Electricité dans les Circuits courant alternatif des frequencemètres industriels de type à induction sont utilisés. Le principe de foctionnement de ces compteurs repose sur l’interaction de flux magnétiques avec des courants induits dans la party mobile de l’appareil. La party mobile est réalisée sous la form d’un disque en aluminium monté sur un axe. Si un disque d’aluminium est situé entre deux pôles d’eletroaimants L et B, à travers les bobines desquels circule un courant alternatif, alors les flux magnetiques Fd et Fv pénètrent dans ce disk et y induisent des courants 1A et /v (рис. 1).
Le courant 1A, взаимодействующий с магнитным потоком Fv, создает определенную силу. Вторая сила достигается за счет взаимодействия дю Куранта 1V с магнитным потоком FA. Пара результирующая пропорциональна aux grandeurs de ces deux flux et dépend de l’angle de cisaillement entre eux.
На рис. На рис. 2 расположено устройство и схема коммутации однофазного индукционного преобразователя. Le compteur est constitué de deux électroaimants 5 et 8, d’un disk en алюминий 1 monté sur l’essieu 2, d’un palier de butée 3 et d’un roulement 4 serve de support d’essieu, d’un aimant постоянный de frein 7 et d’un mecanisme de comptage relié à l’essieu par un engrenage (не представлено на фигуре).
Установка электрооборудования 5 является соединением, параллельным контуру, и не имеет отношения к магнитному потоку Phi, которое пропорционально секции напряжения U. Установка электроснабжения 8 является соединением в серии с зарядом et son noyau pénètre le flux magnétique CP*, qui est пропорциональ au courant de charge I. Les deux
induisent des courants de Foucault dans le disk d’alium, который взаимодействует с магнитным потоком, образуя пару M пропорционально au produit поток де цес.
Pour que le compteur mesure la consommation d’énergie active, il est nécessaire de remplir la condition de propornalité du couple de puissance active, c’est-à-dire
M = K1IU cos f = k1R,
où K1 – коэффициент пропорциональности; φ est l’angle de décalage entre le courant et la voltage.
Риз. 2. Схема одежды для индукции.
Пропорциональность пары в соответствии с расходом и в секторе натяжения гарантирована, comme упоминает ci-dessus. Пропорциональность дю паре cos f est assurée en créant un определенный угол декаляции между магнитными потоками. Cet effet, le flux magnétique d’un électroaimant parallèle est divisé en deux: travail et auxiliaire. Le thread de travail traverse le disque et se ferme. par le pôle напротив situé sous le disque. Le flux auxiliaire se ferme par les tiges medianes et latérales de l’électroaimant sans traverser le disque.
Pour un réglage supplémentaire de l’angle de décalage, on use le régulateur 6. Il est constitué de plusieurs spiers de fil de cuivre enroulées sur le Circuit magnétique d’un électroaimant 8 et fermées sur une boucle de fil de никель. La charnière est équipée d’une pince à vis dont le mouvement est ajusté. Sous l’action du couple, le contre-disque beginra à tourner. Dans ce cas, il y un couple de freinage agissant sur le contre-disque. Ce момент ЭСТ CRéé par l’interaction du flux Fm de l’aimant frein avec les courants de Foucault induits dans le disque par son champ. Депюи ле флюкс
l’aimant de frein est inchangé, alors ce moment n’est propornel qu’à la vitesse derotation du diske.
De plus, две пары freinage sont crées par les Flux d’Electroaimants en parallèle et en série. Pour que le couple de freinage résultant, égal à la somme des trois indiqués, dépende le moins may du débit Fg-, le couple de freinage de l’aimant Permanent est choisi nettement superieur au couple de freinage de l’électroaimant série.
Dans ce cas, on peut considérer avec une precision suffisante que le couple de freinage résultant est uniquement пропорциональна частоте вращения диска n, c’est-à-dire Mm = k2n, où k2 est le facteur de propornalité.
À une vitesse de disk конюшня
M=MT,
et par consequent, k\P = KchP, d’où n, c’est-à-dire angulaire
la vitesse du disk est пропорциональна мощности P du Circuit, et la vitesse du disque est пропорциональна энергии dépensée. Par conséquent, le nombre de tours du disque compteur peut être utilisé pour mesurer l’energie dépensée. Комплекс элементов, состоящий из магнитных цепей и зачислений параллельных и последовательных цепей, является ротативным компонентом компетенций.
Le mecanisme de comptage est un compte-tours. Принцип использования электрических машин для выкладки рулей (рис. 3) состоит из основ в поезде engrenage, plusieurs rouleaux avec des chiffres imprimés dessus de O à 9 et un bouclier en aluminium recouvrant l’engrenage et les rouleaux avec des fénétres découvrant налейте лир ла valeur mesurée. La ротация де ла мобильная партия дю compteur ЭСТ Transmise au mécanisme де comptage номинал ип système d’engrenages. Un Tour Complete du Premier Galet соответствует ротации Galet Qui le Suit (de droite à gauche) d’un dixième de tour seulement. Le troisième rouleau fera déjà un dixième de tour avec un tour complet du deuxième и т. д.. Le plus souvent, il y a cinq rouleaux dans les mecanismes de comptage de rouleaux.
En fonction du nombre de pignons et de leurs rapports de démultiplication, l’unité enregistrée par le mecanisme de comptage d’energie costeur à une Certaine Vitesse derotation de la partie mobile du compteur. La fréquence де ротации де ла мобильная партия, qui provoque une модификации du mecanisme де comptage par unité de valeur mesurée, est appelée rapport de démultiplication du compteur. Le rapport de démultiplication est généralement indiqué sur la contre-plaque. Например: 1 кВтч – 450 об/мин. диск.
Le nombre d’heures de fuctionnement du compteur sous charge normale, nécessaire au change complet de tous les chiffres, s’appelle la capacité du mecanisme de comptage.
Риз. 3. Mécanisme de comptage des rouleaux.
Pour comptabiliser l’elélectricité dans les Circuits triphasés à trois fils (sans fil neutre), des compteurs à deux éléments sont utilisés. Un compteur triphasé à deux éléments se compose, pour ainsi dire, de deux compteurs monophasés, dont les éléments rotatifs agissent sur une piece mobile commune reliée au mecanisme de comptage (рис. 4). Dans ce cas, ле пары créés par chaque élément s’additionnent. Le compteur est connecté selon le schéma de deux wattmètres (schéma d’Aron). Пара получается пропорциональна активной трехфазной цепи.
Pour tenir compte de l’elélectricité dans les Circuits à quatre fils (avec un fil neutre), des compteurs à trois éléments sont utilisés. De tels compteurs ont trois éléments agissant soit sur trois disks (например, в dans le compteur SA4-ТЧ), soit sur deux disks (например, в dans le compteur SA4-I672M).
Риз. 5. Схема компьютора реактивной энергии SRZ-I44.
Les compteurs d’énergie reactive ont un foctionnement et une концепции aux compteurs d’energie active.
Риз. 4. Схема распоряжения трехфазным компьюте- ром для двух элементов и двух дисков.
Leur différence est que le couple total est пропорциональна au sinus de l’angle entre le courant et la voltage.
На рис. На рисунке 5 показана схема компилятора типа SRZ, предназначенная для комптабилизатора реактивной энергии в réseau à trois fils. Comme on peut le voir sur le schéma, де напряженность де фазы “étrangères” sont appliquées aux enroulements parallèles. Дополнительные сопротивления не включаются в параллельную цепь регистрации. Угол декаляции между магнитными потоками при движении параллельных и серийных цепей равен 60°. En termes opérationnels, les compteurs avec un décalage de 60 ° sont pratiques en ce que le Circuit pour leur include ne l’est pas. diffère du schéma de connexion du compteur d’energie active.
В реактивных счетчиках энергии типа SR4-ITR, при включении параллелей с датчиками поведения, связанными с регулятором давления типа SRZ, больше без дополнительных сопротивлений (угол 90°).
Chacun des électroaimants de la série a deux enroulements; основной и дополнительный. L’enroulement supplémentaire est enroulé dans le sens, противоположный основному (рис. 6). Les compteurs de ce type sont utilisés dans les Circuits de courant triphasés à trois et à quatre fils.
Существует контроль реактивной энергии на трех элементах (SR4-I676) с дефазировкой потока на 90°.
Риз. 6. Схема компьютора реактивной энергии SR4-ITR.
Ces compteurs sont les plus recommandés pour mesurer l’érgie reactive Dans les Circuits à quatre fils.
. Выберите метод соединения с остатком, les compteurs sont divisés en compteurs à connexion directe (debit direct), qui sont allumés sans transformateurs de mesure, et en compteurs connectés via des transformateurs de mesure. Ces derniers, à leur tour, peuvent être divisés en ceux activés par des transformateurs de mesure avec уверенные связи де трансформации и универсальные, c’est-à-dire activés par n’importe quel convertateur de mesure. Sur la détermination de la consommation d’Electricité en foction des relevés de compteurs divers types sera dit ci-dessous.
Sur les écussons de Certain Compteurs il y a une надпись «avec un bouchon» или «la Marche arrière est bloquée». Le Disque де Ces Compteurs пе peut Tourner Que данс ле sens indiqué par la flèche.
L’erreur допустимый du compteur détermine sa classe de précision. Pour le comptage estimé de l’Electricité, la classe de précision des compteurs à connexion directe (без преобразователей измерения) doit être d’au moins 2,5 pour l’énergie active et d’au moins 3 pour l’énergie reactive. Pour les compteurs connectés via des Transformateurs de Mesure, la classe de précision pour l’énergie active doit être au moins 2,0 et pour l’énergie reactive – pas inférieure à 3. Pour les connexions à haute puissance (10 Met et plus) , il est recommandé d’utiliser des compteurs de classe de précision 1 et plus.
Precisons le décodage des lettres dans la désignation du type de compteur:
C – compteur; А – энергоактив; P – энергия реактивная; 3 или 4 – pour un réseau à trois ou quatre fils ; U-вселенная ; I – система измерения по номиналу; Р – право; М – модернизировать.
Пример: SA4U-I672M 5a 380 В – активный счетчик энергии, включающий в себя четыре источника с линейным напряжением 380 В через импортный преобразователь тока.
Дубович ton raisonnement est faux.Je ne peux pas expliquer toute la théorie, parce que. c’est long, et c’est difficile à expliker “sur les doigts”. Essayez de le découvrir vous-même, Google et Wikipedia vous aideront.
Si vous Avez des Questions précises, j’y répondrai.Je peux dire une selected, la consommation et la genération de réactifs sont, pourrait-on dire, des concepts Conditionnels.
Et le compteur tourne comme il se doit.
Si vous incluez, par instance, une capacité ideale dans le réseau, alors un courant le traversera, et un courant très specifique, et l’ampèremètre le montrera. Seulement, il sera décalé de 90 градусов по отношению к напряжению. Et le compteur d’énergie active ne tournera pas.Le concept de la soi-disant. la “puissance reactive” est introduite pour les chains AC afin d’estimer la quantité de puissance “poursuit” presque sans, но de la source à la charge et inversement (dans ce cas, en consequence, aucun transfert d’énergie ne se produit, la sortie est nulle sans baguette).
En fait, il est absolute de consommer ou de générer de la puissance reactive – телосложение, ce n’est pas du tout de la puissance, mais seulement une mesure de pompage sans but (en termes de transfert d’énergie) d’ énergie dans les deux sens avec un résultat nul. Cependant, étant donné que la puissance reactive est un phénomène nocif et que la plupart des charge sont de nature inductive, il a eté convenu de considérer le courant inductif (retard) comme une sorte de “consommation de puissance reactive” – afin de parler de dispositifs de компенсация de filtre comme d’une sorte d’appareils «générant» de la puissance reactive.
La puissance reactive nuit au réseau électrique car
un).
b). le courant réactif, cependant, charge les lignes électriques, les transformateurs et les dispositifs de commutation de protection – c’est-à-dire si la puissance reactive n’est pas traitée, une тупая ситуация, самая возможная lorsque la ligne de transport d’ énergie, sans transmettre aucune énergie, sera surchargée et surchauffée en raison du courant réactif важно.Par conséquent, ils «combattent» avec de la puissance reactive (ou plutôt, la compensent), entre autres, en installant des PKU qui «génèrent» de la puissance reactive, qui est immédiatement consommee par les moteurs et autres inducteurs. Се. à la suite de l’operation FKU, le réseau ne voit pas le courant de charge réactif.
Pour les ingénieurs électriciens des entreprises et des grands commerciaux, l’existence de l’énergie reactive ne fait aucun doute. Des factures mensuelles et de l’argent bien réel qui sert à payer électricité reactive , convaincre de la réalité de son существование. Mais уверенные инженеры électriciens sérieux, avec des calculs mathématiques, prouvent que ce type d’Electricité est une fiction, que la séparation énergie électrique artificiellement en composants actifs et réactifs.
Essayons et nous comprendrons ce problème, d’autant plus que l’ignorance des différences différents type les createurs d’electricité spéculent. Promettant ип огромный intérêt, elles substituent consciemment или inconsciemment un type d’energie électrique à un autre.
Commençons par les notions d’électricité active et reactive. Sans entrer dans la Jungle des Formulas électrotechniques, il est may de déterminer l’energie active commecelle qui travaille: chauffe les aliments sur des cuisinières électriques, éclaire votre chambre, refroidit l’air aveurcimat. Et l’électricité reactive создает условия, необходимые для справедливой работы в условиях труда. Il n’y aura pas de puissance reactive et les moteurs ne pourront pas tourner, le réfrigérateur ne fonctionnera pas. Vos locaux ne recevront pas une voltage de 220 volts, car pas un seul convertateur de puissance ne fonctionne sans consommer d’électricité reactive.
Одновременное наблюдение сигналов и напряжения с помощью осциллографа, кроме двух синусоидальных сигналов, позволяет определить соотношение между другими количественными значениями и фазовым углом . C’est ce déplacement qui caractérise la report de l’energie reactive à l’energie total consommée par la charge. En ne mesurant que le courant dans la charge, il est невозможно d’isoler la partie reactive de l’energie.
Étant donné que l’énergie reactive ne travaille pas, elle peut être générée sur le leu de consommation. C’est à ça que servent les condensateurs. Le fait est que les bobines et les condensateurs consomment различная реактивная энергия: соответственно индуктивная и емкостная. Ils déplacent la courbe de courant par rapport а-ля напряжение в противоположных направлениях.
En raison de ces circonstances Конденсатор может рассматриваться как емкостной потребитель энергии или индуктивный генератор. Налейте двигатель, потребляющий индуктивную энергию, и конденсатор, расположенный рядом с источником. Une telle réversibilité n’est возможных que pour les éléments reactifs du Circuit Qui ne foctionnent pas. Pour l’énergie active, une telle réversibilité n’existe pas: са производство est associée au cût du combustible. Après tout, avant de travailler, vous devez dépenser de l’énergie.
Применительно к домашним условиям, организмам, транспортирующим электроэнергию, и факторам, влияющим на реактивную энергию, и компетенцию управления, учитывающую составную активную энергию электрической энергии. Ситуация различается между крупными предприятиями: большое имя электрических двигателей, более мощных машин и преобразователей, которые необходимы для реактивной энергии для функционирования, и создает дополнительный заряд для электрических линий. Dans le meme temps, les pertes de courant et de chaleur de l’énergie déjà active augmentent.
Dans ces cas, la consommation d’énergie reactive est Prize en compte par le compteur et payée séparément. Le coût de l’électricité reactive est inférieur au cout de l’électricité active, mais avec de grands volumes de sa consommation, les paiements peuvent être très Importants. De plus, pour la consommation d’énergie reactive dépassant les valeurs convenues, des amendes sont imposées. Par conséquent, il est économiquement avantageux pour ces entreprises de produire cette énergie sur le leu de sa consommation.
Pour cela, soit des densateurs individuels sot utilisés, soit des paramètres de compensation Automaticique qui surveillant les volumes de consommation et connectent ou déconnectent des battery de densateurs. Moderne systemes de rémunération permettent de réduire significativement la consommation d’energie reactive du réseau extérieur.
Revenant à la question dans le titre de l’article, vous pouvez y répondre par l’affirative. Реактивная энергия существует. Sans lui, le fonctionnement des Installations électriques dans lesquelles un champ magnétique est creé est невозможно. Sans effectuer de travail visible, c’est pourtant une condition nécessaire à l’execution d’un travail effectué par l’énergie électrique active.
Beaucoup ont entendu parler de l’érgie électrique reactive. Compte tenu de la complexité de la compréhension de ce terme, il est d’abord nécessaire d’analyser en détail les différences entre énergie active et reactive. Il faut Starter par la Prize de Confidence du fait que l’énergie reactive ne se manifeste que dans les réseaux à courant alternatif. Dans les chaînes où ça coule DC, l’énergie reactive n’existe pas. Села Эст дю а-ля природа мем де сын внешний вид.
Le courant alternatif est Fourni au Consommateur à partir des capacités de production посредством определенного номера преобразователей-преобразователей, не устанавливая предшествующую концепцию разделения enroulements haut et bas. басовое напряжение. Autrement dit, dans le transformateur, il n’y a pas de contact physique direct entre les enroulements et le courant circule néanmoins. L’expplication est assez simple. L’énergie électrique est transmise par l’air, qui est un bon diélectrique, en utilisant un champ électromagnétique. Son composant – un champ magnétique alternatif qui apparait dans l’un des enroulements du convertateur, traverse constamment l’autre enroulement, qui n’a pas de contact électrique direct depuis le premier, induisant une force électromotrice dans ses sspires.
L’efficacité des transformateurs modernes est très élevée, de sorte que la perte d’electricité est estnéligable et toute la puissance, альтернативный циркулянт в dans l’enroulement primaire passe dans le Circuit d’enroulement secondaire. Мотив мема повторяется в конденсате. Уникальность благодаря дю champ électrique. L’inductance et la capacité génèrent de l’énergie reactive, renvoyant periodiquement une partie de l’energie à la source CA. Le stockage et le retour d’énergie (sa partie reactive) мешает активному потоку d’energie, qui effectue tout le travail utile dans les réseaux – il est converti en travaux mécaniques, thermiques et autres.
Компенсатор противодействия реактивной энергии, предназначенный для потребления индуктивных зарядов специальных установок (конденсаторов) без использования. Cela сводит к минимуму негативное воздействие реактивной энергии. Comme indiqué précédemment, la puissance réactive a unimpact Significatif sur la quantité de pertes d’energie électrique dans le réseau. De plus, une grande quantité d’énergie reactive peut réduire le niveau de compatibilité électromagnétique des equipements. Pour cette raison, l’ampleur de cette énergie négative doit être constamment surveillée et Le meilleur moyen pour cela – l’organisation de sa comptabilité.
Les entreprises industrielles (où elles sont главных концернов по проблеме реактивной энергии) installent souvent des dispositifs de comptage séparés pour l’énergie reactive et active. Les compteurs d’énergie reactive tinnent leur compte dans réseaux triphasés par deux composantes (индуктивные и емкостные) en volt-ampères d’heures reactives. En règle générale, un compteur d’energie reactive est un appareil Analogique-Numérique qui convertit l’energie en Signal Analogique, qui se converte ensuite en taux de répétition des импульсы électriques, dont l’addition permet de juger de la quantité d’energie консоме. La concept du compteur prévoit un boîtier en plastique dans lequel trois transformateurs de courant sont installés et Circuit imprimé avec block comptable. À l’extérieur de l’appareil, il y a des LED et (ou) un écran à cristaux liquides.
Face à la concurrence croissante, entreprises industrielles De plus en plus, des dispositifs universals de mesure de l’energie électrique sot installés qui peuvent mesurer la quantité d’energie active et reactive. Outre le fait que les appareils combent les fonctions de deux appareils ou plus, le consommateur réduit le coût de Maintenance du système comptable (au вместо deux compteurs, il y en a un) и et peut économiser sur le prix d’achat. Ces dispositifs à микропроцессор не способен измерять напряжения и мгновенные потоки и вычислять реактивную и активную мощность. L’appareil fixe le niveau de consomation d’énergie et affiche les informations sur l’afficheur en trois Trames Successives (volume d’energie active, composante inductive de l’energie reactive et sa composante capacitive). De nouveaux modeles peuvent prendre en compte l’energie dans les deux sens, transfer les données reçues через числовой инфракрасный канал, sont mieux protégés des champs magnétiques et du vol d’energie. Une précision de mesure élevée et une faible consommation d’energie les distinguent également de leurs prédécesseurs.
Характеристики счетчика электроэнергии. Характеристики.
Серия CE
CE6807B-1, CE6807B-2 – однофазные и однотарифные электронные счетчики соответственно.
Предназначен для учета активной энергии переменного тока.
| СЕ 6807 B-1 | СЕ 6807 B-2 | |
| класс точности | 2,0 | |
| номинальный и максимальный ток, А | 5 – 50 | |
| номинальное напряжение, В | 220 | |
| Потребляемая мощность : параллельная схема, ВА Схема серииВТ схема управления тарифом, BT | ||
| Диапазон рабочих температур, град. | -45…+60 | |
| количество тарифов | 1 | 2 |
| базовый номер шестерни и оборот. выход | 500/32 000 | |
Серия ПСЧ-4ТА.03
Предназначены для учета активной электроэнергии переменного тока частотой 50 Гц, потребляемой в трехпроводных и четырехпроводных сетях ЖКХ, промышленного производства, энергосистем.
Выпускаются двух типов: ПСЧ-4ТА.03.1, ПСЧ-4ТА.03.2 имеют одинаковые метрологические характеристики, единое конструктивное исполнение и делятся по климатическому исполнению.
Автономно или в составе автоматизированной системы энергомониторинга и управления (АСКУЭ).
Счетчики соответствуют ГОСТ 30206-94 (МЭК 687-92). Счетчики зарегистрированы в Государственном реестре средств измерений под № 17352-98, сертификат соответствия № РОСС RU.МЕ34 В 01284 и допущены к применению в Российской Федерации.
Технические характеристики:
встроенный микроконтроллер;
внутренняя биллинговая система;
жидкокристаллический индикатор;
учет и хранение получасовых слайсов мощности на 2 месяца;
электронная пломба;
энергонезависимая память;
Интерфейс связи RS-485
два телеметрических выхода;
указание стоимости потребленной электроэнергии за последние 11 месяцев по тарифным зонам, а также потребления сверх лимита мощности по тарифам;
программирование счетчика с компьютера по каналу RS-485;
отсутствие самоход.
номинальное напряжение, В | 3×57,7/100 |
| рабочий диапазон | 0,85-1,1 |
| предельный диапазон | 0,8-1,15 |
| номинальный ток, А | 5 |
| максимальный ток, А | 7,5 |
| класс точности | 0,5 |
| частота сети, Гц | 50 ± 2,5 |
| порог чувствительности, мА | 0,5 |
мощность, потребляемая параллельной схемой счетчика при номинальном напряжении активная, Вт полная ВА | не более 0,8 не более 1,5 |
| завершено. Минусы мощности каждый последний. схема счетчика с ном. значение силы тока, ВА | не более 1 |
| средний вес. тайм-аут переключения тарифных зон в раб. конв. и при отсутствии. например в сетевой яме., с | не более ± 5 |
| межповерочный интервал, лет | 6 |
| средняя наработка счетчика на отказ, час | 35 000 |
| средний ресурс счетчика до капитального ремонта, лет | 30 |
| класс производительности | IP51 |
Уставка и максимальный диапазон рабочих температур, о С ПСЧ-4ТА.03.1 ПСЧ-4ТА.03.2 | от -20 до +55 от -40 до +55 |
| Габаритные размеры, мм | 323x170x77 |
| масса счетчика, кг | не более 3,0 |
Серия СА4 -. ..
Счетчики СА4И672, СР4И673 и СА4И678 представляют собой электрические приборы индукционной системы, которые служат для учета электрической энергии переменного тока номинальной частотой 50 Гц.
Для работы в помещении в диапазоне температур от 0 до +40°С и относится к нему. влажность не более 80 % при температуре +25°С.
| класс точности | соединение | номинант. ток, А | номинант. напряжение сети., В | потребляемая мощность, В | |
| СА4 И672М | 2 | через тр-р текущий | 5 | 380 | 1,5 |
| прямой | 10 – 20 | ||||
| CA4 I678 | 2 | прямой | 10 – 40 | ||
| 20 – 50 | |||||
| 30 – 75 | |||||
| 50 – 100 | |||||
| SR4U И 673М | 2 | через тр-р ток, напряжение. | 5 |
Серия СЭТ4…
Счетчик СЭТ4 предназначен для измерения активной энергии в трехфазных четырехпроводных линиях переменного напряжения 380/220В с трансформаторным включением токовых цепей. Читает непосредственно в киловатт-часах.
Счетчик имеет два импульсных выхода: телеметрический выход (основной) передающего устройства и калибровочный выход. Выход основного передающего устройства может быть использован для работы в автоматизированных системах сбора и учета электрической энергии и для поверки счетчика методом ваттметра-секундомера. Верификация используется для ускоренной проверки счетчика.
Счетчик выпускается в следующих модификациях: в однотарифном – СЭТ4-1/1; в двухтарифном – СЭТ4-2/1. Переключение тарифов осуществляется подачей управляющего сигнала постоянного тока 12В с устройства переключения тарифов.
условия применения
температура окружающей среды: от -40 до +60 °С
относительная влажность (%, при температуре +25 °С): 98.
| класс точности | 2,0 |
| передаточное число главного передатчика | 250 |
| передаточное отношение главного калибровочного выхода | 4 000 |
| предельные значения тока, А | 3x (0,05-7,5) |
| номинальный ток, А | 3х5 |
| номинальное фазное напряжение, В | 3×220 |
| максимальный ток, А | 3×7,5 |
| частота сети, Гц | 50, 60 |
| следует общая мощность, потребляемая каждым из них. Схема счетчика, ВЧ А, не более | 0,3 |
| Суммарная мощность, потребляемая каждой параллельной цепью счетчика, ВЧ А, не более | 4,0 |
| межповерочный интервал, лет, не менее | 6 |
| срок службы, лет | 30 |
| Габаритные размеры, мм | 75x180x292 |
| вес кг | 2,0 |
Серия СО-И 449М2
СО-И449М2 – Счетчик индукционный однофазный – электроизмерительный прибор индукционной системы постоянного тока, предназначенный для учета активной энергии переменного тока в закрытых помещениях при температуре от -20 до +55°С и относительной влажности воздуха не более 80% при +25°С при отсутствии агрессивных паров воздуха и газов.
Вращающийся элемент счетчика – тангенциального типа
Счетный механизм – барабанного типа.
| класс точности | 2,0 |
| номинальное напряжение, В | 220 или 127 |
| номинальный ток, А | 5 или 10 |
| максимальный ток, % | 400 Ином. или 600 ином |
| частота Гц | 50 |
| порог чувствительности, % | 0,45 Ином. |
| потребляемая мощность, Вт | 1,3 |
| межповерочный период, лет | 8 |
| Габаритные размеры, мм | 203x121x116 |
| масса, кг, не более | 1,5 |
Счетчик электроэнергии индукционный однофазный СО-И 449
Класс точности: 2,0
Максимальный ток: 60 А
Габаритные размеры: 203х121х116 мм
Масса: не более 1,5 кг
Счетчик электроэнергии индукционный однофазный СО-505
Предназначены для учета электроэнергии в однофазных двухпроводных сетях жилых домов и производственных помещений.
Класс точности: 2,0
Номинальное фазное напряжение: 220 В
Максимальный ток: 40 А
Диапазон рабочих температур: от -20 до + 55 °C
Габаритные размеры: 200х128х114 мм
Масса: не более 1,2 кг
Счетчик электроэнергии однофазный микропроцессорный двухтарифный ЦЭ6827
Счетчик системный универсальный для бытового учета. Предназначен для измерения и учета электроэнергии по двум тарифам в двух часовых поясах.
Класс точности: 1,0: 2,0
Номинальное фазное напряжение: 220 В
Максимальный ток: 60 А
Диапазон рабочих температур: от -20 до + 55 °C
Габаритные размеры: 132x214x66,5 мм
Масса: не более 1,0 кг
Трехфазный счетчик электроэнергии CE680Z
Предназначены для учета электрической энергии по одному или двум тарифам.
Класс точности: 2,0
Максимальный ток: 10 А
Диапазон рабочих температур: от -40 до + 55 °C
Габаритные размеры: 140x150x57 мм
Масса: не более 0,8 кг
Трехфазный счетчик электроэнергии CE6805
Предназначен для измерения электрической энергии в двух направлениях.
Класс точности: 0,5
Номинальное фазное напряжение: 3×57,7 (3×100) В
Максимальный ток: 7,5 А
Диапазон рабочих температур: от -20 до + 55 °C
Масса: не более 2,0 кг
Трехфазный счетчик электроэнергии CE6811
Предназначен для измерения и учета электроэнергии в одном или двух направлениях.
Класс точности: 1,0
Номинальное фазное напряжение: 220 (380) В
Максимальный ток: 100 А
Диапазон рабочих температур: от -25 до + 60 °C
Габаритные размеры: 177x282x85 мм
Масса: не более 2,0 кг
Трехфазный счетчик электроэнергии CE6828
Предназначен для измерения и учета электроэнергии по двум тарифам.
Класс точности: 2,0
Номинальное фазное напряжение: 3×220 В
Максимальный ток: 100 А
Диапазон рабочих температур: от -20 до + 55 °C
Габаритные размеры: 177x282x85 мм
Масса: не более 3,0 кг
Счетчики активной энергии переменного тока
| Тип счетчика | SO-IB1 | SO-IB2 | CA4-IB60 | СА4У-ИТ12 | |
| Номинальный ток | |||||
| Максимальный ток | |||||
| Номинальное напряжение | |||||
| Допустимое отклонение напряжения от Вн | |||||
| Номинальная частота | |||||
| Допустимые отклонения частоты | |||||
| Порог чувствительности | |||||
| Потребляемая мощность: напряжение | |||||
| Постоянная счетчика, об/кВтч | |||||
| Синусоидальное испытательное напряжение | |||||
| Испытательное импульсное напряжение | |||||
| Вес | |||||
| Межповерочный интервал | |||||
| Срок службы |
Электросчетчики делятся на электронные и индукционные. Индукционный (механический) представляет собой счетчик с диском. Магнитное поле двух катушек, составляющих изделие, приводит такой диск в движение. Он вращается быстрее из-за повышенного напряжения.
В последние годы электронные продукты заменили механические. Они более точны, чем приборы старого образца, и имеют следующие преимущества:
- небольшие размеры;
- легкость чтения;
- возможность интеграции в автоматизированные системы;
- невозможность взлома электросчетчика;
- высокий класс точности.
Какой счетчик лучше установить – однофазный или трехфазный, в чем их отличия? Некоторые считают, что трехфазный ввод позволяет потреблять больше электроэнергии, но это не совсем верное мнение. Габариты трехфазного прибора, действительно, сильно отличаются от однофазного электросчетчика, однако трехфазное подключение имеет свои недостатки:
- требуется разрешение на его проведение;
- повышенный риск возгорания;
- предельные значения модульного перенапряжения должны быть установлены.
К преимуществам данного устройства относятся:
- возможность установки мощных электрокотлов, обогревателей, электроплит;
- можно перераспределить нагрузку по напряжению между фазами.
Подключение к электричеству имеет смысл, если дом большой, или если к сети будет подключаться мощный агрегат. В остальных случаях целесообразнее установить однофазный прибор.
Какие электросчетчики лучше установить? При выборе товара обращаем внимание на такой момент, как, например, класс 2.0 вполне подойдет для квартиры. Также пользователя должна заинтересовать функция многотарифности, конечно, если она подключена в данном регионе.
При выборе счетчика электроэнергии желательно заранее знать, какой прибор нужен. Для этого нужно заглянуть в техническое состояние дома или квартиры. Перед покупкой также следует изучить паспорт изделия. Есть правила установки новых блоков, где сказано, что приборы должны быть опломбированы, а на трехфазном счетчике, которому не более 12 месяцев, должна быть пломба. На однофазном изделии допускается ограничение поверки не более 2 лет. При покупке обязательно уточняйте наличие этих уплотнителей. Они могут быть как внутренними, так и внешними, из свинца или пластика. Внутреннее уплотнение обычно заполняется мастикой. На последней странице паспорта устройства должна быть копия этой печати.
Если он новый, показания на нем не обязательно равны нулю. Представьте ситуацию, которая производится в квартире. Предыдущие показания были сняты и записаны 10 октября. Расчет проведем сначала по показателям старого счетчика. Его взяли с показаниями 880 (кВтч), и поставили новый прибор с такими цифрами – 240 (кВтч). В настоящее время цифры на устройстве 280 (кВтч). Показания за предыдущий месяц на старом аппарате 10 – 9 ноября.37 (кВтч).
Итак, считаем:
- 937-880 = 57 (кВтч) – по старому прибору.
- 280-240 = 40 (кВтч) – для нового устройства.
- С 10 октября по 10 ноября – 57+40=97 (кВтч).
На рынке представлен большой выбор счетчиков. Однако это устройство лучше приобретать у специалиста, хорошо разбирающегося во всех технических вопросах.
Плановый ремонт в квартире, поломка или любая другая причина может стать поводом для замены электросчетчика в Вашей квартире. В первую очередь отметим, что не стоит покупать устройство, которое первым бросается в глаза. Также не рекомендуется приобретать бывшие в употреблении счетчики. От качества этого, на первый взгляд, не сложного и стандартного устройства будут зависеть не только затраты на электроэнергию, но и безопасность всего вашего дома.
Рассмотрим, какие бывают счетчики электроэнергии, какими свойствами и характеристиками они обладают.
Типы электросчетчиков
Все современные электросчетчики делятся на индукционные и электронные.
Индукционные устройства содержат две катушки: катушки напряжения и катушки тока. Магнитное поле, образующееся на этих катушках, приводит во вращение подвижный диск внутри счетчика, что приводит в движение механизм подсчета электроэнергии. Чем выше такие показатели, как напряжение и сила тока в сети, тем быстрее вращается диск, и быстрее растут показатели на циферблате электросчетчика. Основными преимуществами этих типов счетчиков являются их высокая надежность и длительный срок службы. Индукционные счетчики электроэнергии могут работать более 15 лет. Из недостатков можно выделить тот факт, что реализовать на индукционных счетчиках класс точности выше 2 практически невозможно. Вернее, можно, но довольно сложно и дорого.
В электронных счетчиках электроэнергии реализована прямая передача значений тока и напряжения в цифровом виде в память прибора. Такие счетчики имеют ряд преимуществ, среди которых возможность многотарифного учета электроэнергии, компактность, легкий переход на более высокий класс точности за счет применения специальных микросхем, устойчивость к несанкционированному хищению электроэнергии. Недостатки таких приборов почти очевидны – низкая надежность (по сравнению с индукционными электросчетчиками) и высокая цена.
Характеристики электросчетчиков
Все счетчики электроэнергии в зависимости от типа, производителя и набора функций имеют разные характеристики, среди которых:
- Класс точности . Этот показатель является, пожалуй, важнейшим техническим параметром электросчетчиков. Как следует из названия, класс точности характеризует точность прибора. Раньше использовались счетчики с классом точности 2,5 (то есть максимальная погрешность могла составлять 2,5%). После введения нового стандарта (с середины 9 в.0с) начали активно переходить на новые счетчики электроэнергии, погрешность которых составляла не менее 2,0. Современные электронные счетчики могут обеспечить точность до 0,5-1%. Класс точности отображается на дисплее прибора в виде числа, заключенного в кружок.
- Тариф . Функциональные преимущества новых электронных счетчиков позволяют реализовать многотарифный подход к учету потребленной электроэнергии.
- Надежность . Межповерочный интервал. Межповерочный интервал – это период времени между датой выдачи электросчетчика и датой его очередной поверки. Со временем детали устройства изнашиваются, материалы стареют, меняется класс точности, поэтому проводить такую процедуру просто необходимо. Межповерочные интервалы всех счетчиков указаны в паспортах приборов. Срок службы однофазного индукционного счетчика электрической энергии до очередной поверки обычно составляет 16 лет, электронного – 8-16 лет. Срок поверки трехфазных электросчетчиков составляет примерно 6-8 лет. Год поверки указан на пломбах приборов.
- Электросчетчики однофазные и трехфазные . Покупая новый счетчик, нужно четко знать, какой прибор вам нужен. Узнать это можно довольно просто. Для этого достаточно открыть технические условия на электроснабжение дома или квартиры или посмотреть табло старого счетчика. Если указано число 220, то это означает, что счетчик однофазный. Используется при номинальном напряжении 220 В. Если появляется надпись 220/380, значит устройство трехфазное и рассчитано на работу под напряжением 380 В.
- Сила тока . На сегодняшний день электрические счетчики выпускают те, что рассчитаны на максимальный ток 50-60А. При мощности 15 кВт этого будет более чем достаточно. Если у вас подводимая мощность более 15 кВт, то в таких случаях рекомендуется приобретать устройства, рассчитанные на 100А. Максимальный ток можно определить по вводному автомату, на корпусе которого будет написано это самое нужное значение. Брать электросчетчик с запасом по току смысла нет.
- Способ монтажа . Счетчики крепятся либо на три винта, либо на динрейку. Первый метод предназначен для стандартных электрических панелей. Устройства с креплением на динрейку вы можете найти только электронные. Отдельно для этого вида крепления необходимо приобрести специальный ящик для электросчетчика или для самой лебедки, которая иногда может идти в комплекте со счетчиком.
Исходя из всех перечисленных выше характеристик, потенциальному покупателю желательно определиться с тем, какое устройство ему необходимо, еще до похода в магазин. Торговые представители и магазины сегодня могут предложить широкий ассортимент прилавков разного типа и с разными параметрами. Обычному рядовому потребителю мы можем посоветовать не что иное, как приобрести устройство известного производителя с длительным гарантийным сроком и ремонтным сервисным центром в вашем городе. При покупке обязательно обращайте внимание на целостность пломб и год изготовления и поверки электросчетчика. Сертификат о поверке должен иметь печать изготовителя. Далеко не всем потребителям нужны все опции, которые сейчас есть на современных электронных счетчиках электроэнергии. Кто-то, наоборот, стремится регулярно проверять правильность оплаты или контролировать, когда, сколько и по какому тарифу используется электроэнергия.
В любом случае выбор всегда остается за покупателем.
Специально для Дмитрий Попенко
Электросчетчик СО-505 – это прибор, с помощью которого осуществляется учет электроэнергии, потребляемой в однофазной сети переменного тока. Производитель – ОАО МЗЭП. На сегодняшний день данная модель электросчетчика достаточно популярна, поэтому ниже мы решили рассмотреть технические характеристики СО-505, условия эксплуатации и схему включения прибора.
Особенности конструкции
Счетчик электроэнергии СО-505 (однофазный) относится к приборам индукционного типа, объектом измерения которых является потребляемая электроэнергия. Устройство системы измерения индукции работает следующим образом. Имеющиеся в счетчике катушки тока и напряжения создают магнитные потоки, пересекающие подвижный элемент электросчетчика – вращающийся диск, индуцируя в нем токи преобразования. Эти токи создают крутящий момент диска, пропорциональный мощности, потребляемой нагрузкой. Вращающийся диск через систему приводных шестерен заставляет вращаться счетчик, на шкале которого отображается потребленная электроэнергия.
Токовая катушка, последовательно соединенная с нагрузкой, изготовлена из медного провода, рассчитанного на максимальный рабочий ток счетчика. Катушка напряжения включена параллельно и выполнена из провода малого сечения.
Весь механизм заключен в ударопрочный пластиковый корпус, не поддерживающий горение. Для предотвращения ситуации, когда электроэнергию могут украсть, электросчетчик СО-505 оснащен запорным устройством. Стопор предотвращает вращение диска в обратном направлении. Отдельные версии отличаются прозрачной крышкой, позволяющей увидеть изменения в схеме счетчика, внесенные недобросовестным потребителем.
СО-505 зарекомендовал себя как очень надежное и долговечное устройство, несмотря на наличие подвижных частей. Счетчик имеет срок службы 32 года и межповерочный интервал 16 лет. Технические характеристики, невысокая стоимость, долгий срок службы, поверочный срок определяют большой спрос бытовых потребителей на это устройство.
К недостаткам, которыми обладает электросчетчик СО-505, можно отнести низкий класс точности, а также габариты, превышающие электронные аналоги. В настоящее время пределом для этого класса устройств является класс точности 2. 0.
Существует версия СО-505Т, которая оснащена телеметрическим портом, предназначенным для передачи информации в автоматизированные системы, в которых контролируется и учитывается потребляемая электроэнергия. В конструкции содержится оптоэлектронное устройство, подсчитывающее количество оборотов диска.
Установочные размеры и размеры
На чертеже указаны габаритные размеры, которые имеет электросчетчик СО – 505:
При монтаже счетчик крепится тремя винтами. Электросчетчик СО-505 монтируется на вертикальной поверхности. Отклонения от вертикали в плоскости установки также не допускаются. Это связано с тем, что механическая система может работать неправильно, в результате чего потребляемая электроэнергия отражается недостоверно. При перекосе устройства возникают дополнительные тормозные моменты диска, что может привести к его полной остановке.
Технические условия
Электросчетчик СО-505 предназначен для работы в электрической сети напряжением 220 вольт частотой 50 герц. Этот счетчик является прибором прямого подключения, то есть измеряемая электроэнергия передается непосредственно через него. Номинальное значение тока нагрузки 10 Ампер, максимально допустимый ток может достигать 40 Ампер. Минимальный ток, при котором счетчик обеспечивает необходимую чувствительность, составляет 0,05 ампера. Старший разряд счетного механизма имеет цену деления 10000 кВт*час, низший разряд – 0,1 кВт*час. Технические характеристики червячной передачи обеспечивают изменение показания шкалы на 1 кВт*час при 600 об/мин диска. Счетчик допускает работу при токе 120% от максимального значения в течение 4 часов.
Ниже приведена электрическая мощность, потребляемая электросчетчиком СО-505 в процессе работы.
Цепи напряжения:
- Полная мощность – 4,5 В*А;
- активная мощность – 1,3 Вт.
Цепи тока:
- Полная мощность – 2,5 В * А.
Электроэнергия, потребляемая нагрузкой, подключенной через счетчик СО-505, измеряется с заявленной точностью в диапазоне питающих напряжений от 176 Вольт до 254 Вольт. Электросчетчик имеет массу 1,2 кг.
По условиям эксплуатации данный блок рассчитан на работу при температуре окружающего воздуха от -20°С до +55°С.
Цепь включения
На рисунке показано подключение электросчетчика СО-505:
Однофазный счетчик имеет четыре клеммы для подключения питающих проводов и нагрузки. Цифровая маркировка клемм показана на рисунке. Если расположить устройство лицом к себе, клеммы обозначаются цифрами от 1 до 4 слева направо.
К клемме 1 подключается фазный провод, по которому подается электричество от люка или входа в дом. С клеммы 2 фаза вводится в цепь питания квартиры или дома. После счетчика стоит автоматический выключатель, предохранитель или распределительный щит, который делит внутреннюю цепь на группы. Клемма 3 подключается к нулевому вводному проводу ввода питания, клемма 4 подключается к нулевому вводному проводу в квартиру или дом.
Нравится( 0 ) мне не нравится( 0 )
Электрическая энергия передается на огромные расстояния между разными государствами, распределяется и потребляется в самых неожиданных местах и объемах. Все эти процессы требуют автоматического учета пропускных мощностей и выполняемых ими работ. Состояние энергетической системы постоянно меняется. Необходимо анализировать и грамотно управлять основными техническими параметрами.
Измерение текущей мощности возлагается на ваттметры, единица измерения которых 1 ватт, а совершенная работа за определенный промежуток времени – на счетчики, учитывающие количество ватт в час.
В зависимости от количества учитываемой энергии устройства работают в пределах кило-, мега-, гиго- или тера-единиц. Это позволяет:
по одному магистральному счетчику, расположенному на подстанции, обеспечивающей электроснабжение крупного современного города, оценить терабайты киловатт-часов, затраченные на потребление всех квартир и производственных предприятий административно-промышленного и жилого центра;
большое количество приборов, устанавливаемых внутри каждой квартиры или производства, учитывают их индивидуальное потребление.
Ваттметры и счетчики работают за счет постоянно поступающей к ним информации о состоянии векторов тока и напряжения в силовой цепи, которую обеспечивают соответствующие датчики – измерительные трансформаторы в цепях переменного тока или преобразователи постоянного тока.
Принцип работы любого счетчика можно представить в упрощенной блок-схеме, состоящей из:
Счетчики электроэнергии делятся на две большие группы, работающие в сетях:
1. Напряжение переменного тока промышленной частоты;
2. Постоянный ток.
Счетчики мощности переменного тока
Этот класс счетчиков по конструкции делится на три типа:
1. индукционные, работающие с конца ХIХ века;
2. электронные устройства, появившиеся не так давно;
3. гибридные изделия, сочетающие в своей конструкции цифровые технологии с индукционной или электрической измерительной частью и механическим счетным устройством.
Приборы учета индукционные
Принцип работы такого счетчика основан на взаимодействии магнитных полей. создается электромагнитами катушки тока, встроенной в цепь нагрузки, и катушки напряжения, включенной параллельно цепи напряжения питания.
Создают общий магнитный поток, пропорциональный величине мощности, проходящей через счетчик. В поле его действия находится тонкий алюминиевый диск, закрепленный в подшипнике вращения. Он реагирует на величину и направление создаваемого силового поля и вращается вокруг своей оси.
Скорость и направление движения этого диска соответствуют значению приложенной мощности. К нему подключена кинематическая схема, состоящая из системы шестерен и колес с цифровыми индикаторами, указывающими количество совершенных оборотов, выполняющих роль простого счетного механизма.
Счетчик индукционный однофазный, особенности устройства
Конструкция самого распространенного счетчика индукционного, рассчитанного на сеть электроснабжения однофазного переменного тока, представлена в разобранном виде на рисунке, состоящем из двух совмещенных фотографий.
Все основные технологические узлы обозначены указателями, а электрическая схема внутренних соединений, входных и выходных цепей показана на следующем рисунке.
Винт напряжения, установленный под крышкой, всегда должен быть затянут во время работы счетчика. Применяется только работниками электротехнических лабораторий при выполнении специальных технологических операций – проверке устройства.
Об устройстве, принципе действия и особенностях работы электросчетчиков ранее было рассказано здесь:
Электросчетчики индукционные этого типа успешно модифицируют свой ресурс в жилых домах и квартирах людей. Они подключаются в распределительных щитах по стандартной схеме через однополюсные выключатели и пакетный выключатель.
Конструктивные особенности трехфазного индукционного счетчика
Устройство данного измерительного прибора полностью соответствует однофазным моделям, за исключением того, что магнитные поля, создаваемые катушками токов и напряжений всех трех фаз Силовая цепь силовой цепи участвует в формировании суммарного магнитного потока, влияющего на вращение алюминиевого диска.
За счет этого количество деталей внутри корпуса увеличено, и они плотнее. Алюминиевый диск также сдвоен. Схема подключения катушек тока и напряжения выполняется по предыдущему варианту подключения, но с учетом суммирования магнитных потоков от каждой в отдельности.
Такого же эффекта можно добиться, если вместо одного трехфазного счетчика включить в каждую фазу системы однофазные приборы. Однако в этом случае вам придется заниматься добавлением их результатов вручную. В трехфазном индукционном счетчике эта операция автоматически выполняется одним счетным механизмом.
Счетчики индукционные трехфазные могут выполняться двух типов для присоединения:
1. непосредственно к силовым цепям, мощность которых необходимо учитывать;
2. через промежуточные измерительные трансформаторы напряжения и тока.
Приборы первого типа применяются в силовых цепях 0,4 кВ с нагрузками, которые не могут причинить вреда счетчику при малом их количестве повреждений. Они работают в гаражах, небольших мастерских, частных домах и называются счетчиками прямого подключения.
Принципиальная схема электрических цепей такого устройства в распределительном щите представлена на следующем рисунке.
Все прочие индукционные приборы учета работают непосредственно через измерительные трансформаторы тока или напряжения отдельно, в зависимости от конкретных условий системы электроснабжения, или при их совместном использовании.
Внешний вид панели старого индукционного счетчика аналогичного типа (САЗУ-ИТ) представлен на фотографии.
Работает во вторичных цепях с измерительными трансформаторами тока номиналом 5 ампер и трансформаторами напряжения — 100 вольт между фазами.
Буква «А» в наименовании типа прибора «САЗУ» означает, что прибор предназначен для учета активной составляющей полной мощности. Измерением реактивной составляющей занимаются и другие типы приборов, имеющие в своем составе букву «П». Обозначаются типом «СРЗУ-ИТ».
Приведенный пример с обозначением трехфазных индукционных счетчиков свидетельствует о том, что их конструкция не может учитывать количество общей мощности, затрачиваемой на работу. Для определения его значения необходимо снять показания со счетчиков активной и реактивной энергии и произвести математические расчеты по подготовленным таблицам или формулам.
Этот процесс требует участия большого количества людей, не исключает частых ошибок и трудоемок. От ее внедрения спасают новые технологии и приборы учета, работающие на полупроводниковых элементах.
Старые индукционные счетчики почти перестали выпускаться в промышленных масштабах. Они просто модифицируют свой ресурс в составе работающего электрооборудования. На вновь устанавливаемых и вводимых в эксплуатацию комплексах они уже не используются, а устанавливаются новые, современные модели.
Электронные приборы учета
На смену счетчикам индукционного типа в настоящее время выпускается множество электронных приборов, предназначенных для работы в бытовой сети или в составе измерительных комплексов сложного промышленного оборудования, потребляющего огромную мощность.
В своей работе постоянно анализируют состояние активной и реактивной составляющих полной мощности на основе векторных диаграмм токов и напряжений. По ним рассчитывается общая мощность, и все значения заносятся в память устройства. Из него вы можете просматривать эти данные в нужный момент.
Два типа распространенных электронных систем учета
По типу измерения составных входных величин счетчики электронного типа выпускают:
со встроенными измерительными трансформаторами тока и напряжения;
с измерительными датчиками.
Приборы со встроенными измерительными трансформаторами
Принципиальная структурная схема электронного однофазного счетчика представлена на рисунке.
Микроконтроллер обрабатывает сигналы от трансформаторов тока и напряжения через преобразователь и выдает соответствующие команды на:
дисплей с отображением информации;
электронное реле переключения внутренней схемы;
ОЗУ, имеющее информационную связь с оптическим портом для передачи технических параметров по каналам связи.
Устройства со встроенными датчиками
Это другая конструкция электронного счетчика. Ее схема работает на базе датчиков:
тока, состоящего из обычного шунта, через который протекает вся нагрузка силовой цепи;
Напряжениеработает по принципу простого делителя.
Сигналы тока и напряжения, поступающие от этих датчиков, очень малы. Поэтому они усилены специальным устройством на основе высокоточной электронной схемы и подаются на блоки амплитудно-цифрового преобразования. После них сигналы перемножаются, фильтруются и выводятся на соответствующие устройства для интеграции, индикации, преобразования и дальнейшей передачи различным пользователям.
Счетчики, работающие по этому принципу, имеют несколько меньший класс точности, но полностью соответствуют техническим нормам и требованиям.
Принцип использования датчиков тока и напряжения вместо измерительных трансформаторов позволяет создавать приборы учета цепей не только переменного, но и постоянного тока, что значительно расширяет их эксплуатационные возможности.
На этой основе стали появляться конструкции счетчиков, которые можно использовать в системах электроснабжения как постоянного, так и переменного тока.
Тариф современных приборов учета
Благодаря возможности программирования алгоритма работы электронный счетчик может учитывать потребление электроэнергии по времени суток. Это создает заинтересованность населения в снижении потребления электроэнергии в наиболее напряженные часы пик и тем самым разгрузит нагрузку, создаваемую для энергоснабжающих организаций.
Среди электронных приборов учета есть модели, имеющие разные возможности тарифной системы. Счетчики обладают наибольшими возможностями, позволяющими гибко перепрограммировать прибор учета на изменение тарифов электрических сетей с учетом времени года, праздников, различных скидок в выходные дни.
Эксплуатация электросчетчиков по тарифной системе выгодна для потребителей – экономятся средства на оплату электроэнергии и для энергоснабжающих организаций – снижается пиковая нагрузка.
См. также по этой теме:
Конструктивные особенности промышленных приборов учета цепей высокого напряжения
В качестве примера такого прибора рассмотрим счетчик белорусской марки Гран-Электро СС-301.
Имеет много полезных функций для пользователей. Как и обычные бытовые приборы учета, он опломбирован и периодически поверяется.
Внутри корпуса нет подвижных механических элементов. Вся работа основана на использовании электронных плат и микропроцессорных технологий. Обработкой входных токовых сигналов занимаются измерительные трансформаторы.
Особое внимание в этих устройствах уделяется надежности и защите информации. В целях его сохранения вводится:
1. двухуровневая система герметизации внутренних плат;
2. Пятиуровневая схема организации доступа к паролям.
Система заправки осуществляется в два этапа:
1. доступ к корпусу данного счетчика ограничивается сразу на заводе-изготовителе после завершения его технических испытаний и завершения государственной поверки с оформлением протокола;
2. Доступ к присоединению проводов к клеммам блокируется представителями энергонадзора или энергоснабжающей организации.
Кроме того, в алгоритме работы устройства есть технологическая операция, фиксирующая в электронной памяти устройства все события, связанные со снятием и установкой крышки клеммника с точной привязкой по дате и времени.
Схема контроля доступа по паролю
Система позволяет разграничить права пользователей прибора, разделить их по доступу к настройкам счетчика путем создания уровней:
ноль, обеспечивающих снятие ограничений на просмотр данные локально или удаленно, синхронизация времени, коррекция показаний. Право предоставляется авторизованным пользователям устройства;
первая, позволяющая настроить оборудование на месте установки и записать в оперативную память настройки рабочих параметров, не влияющие на характеристики коммерческого использования;
второй, разрешающий доступ к информации прибора представителям энергонадзора после его наладки и подготовки к вводу в эксплуатацию;
третий, дающий право снимать и устанавливать крышку с клеммной колодки для доступа к клеммам или оптическому порту;
четвертый, обеспечивающий возможность доступа к платам устройства для установки или замены аппаратных ключей, снятия всех пломб, выполнения работ с оптическим портом, обновления конфигурации, калибровки поправочных коэффициентов.
Способы подключения промышленных счетчиков на предприятиях энергетики
Для работы приборов учета создаются разветвленные вторичные цепи измерительных цепей за счет применения высокоточных трансформаторов тока и напряжения.
Небольшой фрагмент такой схемы для токовых цепей счетчика Гран-Электро СС-301 показан на рисунке. Взято из рабочей документации.
Основной задачей системы АСКУЭ является быстрый сбор информации в едином центре управления. При этом он получает потоки данных от всех потребителей существующих подстанций. Они содержат информацию по вопросам потребляемой и отпускаемой электроэнергии с возможностью анализа методов ее выработки и распределения, калькуляции и учета экономических показателей.
Для решения организационных вопросов системы АСКУЭ предусмотрено:
установка приборов высокоточного учета в местах учета электроэнергии;
передача информации от них осуществляется цифровыми сигналами с использованием «сумматоров», имеющих оперативную память;
организация системы связи по проводным и радиоканалам;
реализация схемы обработки полученной информации.
Счетчики электроэнергии постоянного тока
Модели счетчиков этого класса регистрируют энергию в разных технологических режимах, но чаще всего применяются на оборудовании электроподвижного состава городского транспорта и на железных дорогах.
Основаны на электродинамической системе.
Основным принципом работы таких счетчиков является взаимодействие сил магнитного потока, образованного двумя катушками:
1. первая закреплена постоянно;
2. второй имеет возможность вращаться под действием магнитного потока, величина которого пропорционально зависит от величины тока, протекающего по цепи.
Параметры вращения катушки передаются на счетный механизм и учитываются по расходу электрической энергии.
Cum de a identifica portul ilegal de informații privind conexiunea la electricitate в Приморском крае
Instrucțiuni pas cu pas pentru proprietarii de case și preșinții ТСЖ. Сфатури практика де авокаци. Cum de a crea un consiliu la domiciliu? Cum de a scrie o reclamație sau de schimba o companie de administrare? Cum se aude HOA? Cum să scapi de încasările duble? и много других.
Legile de bază în domeniul locuințelor și al serviciilor comunale. Eșantioane pregătite: cereri, reclamații, acte, anunțuri și Formulare. Puteți Să copyați Pur și simplu documentul finit, să Introduction Datele și să Rezolvați în mod компетентный проблемале casei dumneavoastră.
.
Теория слюды
Aceasta arata o cutie de transformatoare (тот, что отличается от внешнего вида), unde se aplica tensiune (de obicei pana la) 10 000V.
În el, îinterior, este instalat un convertor pas cu pas, de la el vine deja la consumator 380V: trei faze (trei fire de alimentare) și al patrulea pământ (sol).
Nu contează cum ați setat Sondele Instrumentului pe două dintre aceste trei fire (fază), dispozitivul vă va arăta 380 de volți, precum și șurubelnița cu Indicatorul va Străluci, indicând disponibilitatea potențialului.
În aval toate cele patru fire sunt potrivite pentru casa scut sau de a merge pe stâlpi (linia aeriană) selectiv (proportional) are una din cele trei fire – una dintre faze, și cu un fir de împământare este pus pe utilizatorul final contra casa сау ип квартира, соответственно, atingând зонд де инструмент пе aceste două огонь, ла соль și уна dintre faze, инструмент ва arăta 220V. Nu e aa fel de dificil consumatorul devine 220V lor. Acum, în cazul în care interiorul casei (квартира) pentru a ataa Indicatorul (indicatorul șurubelniță) la unul din fire, și după aceea la altul, atunci veți vedea că va străluci doar pe unul din fire.
Прилавок Узо. машина
Acum hai să vorbim despre opțiuni ilegale de conectare. Cea mai importantă regulă este întotdeauna să aveți o camera cu dvs. Chiar dacă ați pretins că ați fotografiat încălcări, intrusul semnează de obicei ACT.
Instalarea unui contor electronic (împreună cu un RCD) nu dă o sută la sută din rezultat pentru excluderea electricității neautorizate.
Cum se întamplă acest lucru?
mașină de leagăn necomplicat este oprit (6) (care stă în casă, un apartment, un scut), care se stinge de intrare la zero (sol). В этом случае вы можете открыть путь к другому местоположению, доступному для деактивации соли внутри пакетного файла (1). Setați primul pod cu firul neutru din conductorul de fază (2-3) Etapa finală în schema (care poate fiDetectată), aceasta trebuie să fie conectat la al doilea pod (6-7), adică (в доме сау квартира) (5 – un RCD ) sârmă, care este introdus la un capăt în priza de contact, în cazul în care a existat un potențial zero (motiv că în cazul în care șurubelnița nu aprinde toate comutatoarele descrise mai sus), iar a doua la un радиатор, о проведении газа, într-о casă privată се poate лицо culcând casei. Aceasta ню реализовать о încălcare a sigiliilor, și în același timp, contorul nu își îndeplinește funcția са.
Opțiunea 2 (pentru contoarele vechi).
Casele panou (sau poli) schimbă etapizarea, care este neutru cu locuri de fază conductor de reconectare interschimba (1-2). În acest caz, sigiliul nu este în cazul îin care funcționează bine, nu a încălcat contra, dar el nu mai este în fază (nu este conectat în conconitate cu insstructiunile), orice est spectat întrebare, adică LEDuli un Cazul în Care ar trebui să fie) debitat la faptul că, atunci când a fost Deschis si electricieni repararea dvs. ceva, aşa cum au făcut acest lucru. Utilizarea re conexiune nu complicat, utilizatorul poate efectua o selecție ilegală де energie electrica. Acesta a oprit mașina, care opreste auto intrarea în fază inițială (5), iar acum intrarea la sol (ноль) în casă (квартира), în caz de suprasarcină. săritor trebuie să fie conectat (3-4) – этап finală din schema (заботьтесь о том, чтобы обнаружить). Aceasta este, (in casă sau apartment) sârmă, care este introdus la un capăt în priza de contact, în cazul în care a existat un zero potențial (sol că în cazul în care șurubelnița nu este ușor pana când aparatul de) ), iar аль doilea ла ип радиатор, или проводка газа, în O casă privată poate fi împamantată în spatele casei. Aceasta ню реализовать о încălcare a sigiliilor, și în același timp, contorul nu își îndeplinește funcția са. Практика, toate instanceele de realizare întâlnite alte tipuri de conexiuni care apar în timpul inspecțiilor sunt derivate din cele de mai sus descrise.
Opțiunea 3 (pentru contoarele vechi).
Să vorbim despre contoare trifazate.
Modelele mai vechi де multe ori contoare 400-600 Эсте derulată în același трансформатор faze де bumbac, де asemenea. Contorul trifazic – это три внутренних Aux. Вин. Цин. și trei ieșiri pentru sarcina Ave. Noul. Свых. Selectează orice fază, пример A, CU Tensiunea де ieșire трансформатор себе aplică де ла 4 ла 6 Volți ла Борна AI contra. АО. începe să se rotească, schimbarea de sârmă, în unele locuri, rotația va fi în direcția opusă, dar există un lucru, dar această metodă este practic imposil de aplicat din mai multe motive: în primul rând rând de metri de stil de stil iar pe de altă parte toți trebuie să fie sigilate și nu se poate face o conexiune la intrarea contorului. Consumatorii au mers mai leavee, de exampleu, unul dintre utilizatori a pus pe modelul de top contra (Energomera) magnet, neobișnuit de mare putere (aliaj de neodimiu), astfel încât acesta este complet oprit tool de lucru. Deși acest модели este unul dintre noi, și ce să vorbim de vechile contoare astfel SA4U-I672M rezistent la câmpuri Magnetice externe și transformatoarele de current sunt, de asemenea, nu străluceste. Magneții permanenți de mare putere, cu câmpul lor magnet, interferază cu funcționarea contoarelor, iar contoarele monofazate reacționează точно ла фел ла кампул магнитный. Pe Интернет, astfel де Magneți Sunt vânduți pe multe site-uri. În cazul în care nu este un preț ridicat, aparent, ei sunt în mare a cererii, așa că trebuie să acorde o atenție pentru a sabili dacă existsă un număr de lângă un disk Magnetic contor (a se vedea. Foto)
Eșantion nou monofazat.
De instanceu, aici, acest contor modern, NIK 2102-02, care în present este utilizat pe scară largă și a trecut de toate de certificare, deja nu pot fi instalate î in camera отдельный, in cazul îin care existsă o suspiciune de ceea ce se se întâmplă фурт де energie electrica, deoarece acest модель nu este absolut protejat де expunerea ла лагерь магнитный де ла ип постоянный магнит. Când efectuat propriul test, acest model nu putut support testul, a încetat să lucreze cu o sarcină de defectare с уникальным магнитом из неодима в 70 кг. Acesta ню Эсте Singurul модель аль Contoarelor Moderne în Care, în proiectare, influența externă câmpurilor este complet pierdută. Росток является контором электрической энергии. Deci, де се reacționează ca toți ceilalți ла ип лагерь магнитный? Și se pare că este foarte simplu, este de obicei utilizat în proiectarea contor motor care roteste roata dințată (foto dreapta), este utilizat în mai multe modele moderne contoare și la cea mai mică câmpul магнитный внешний вид, el se opreste. Și dacă рассмотрите că contorul ню являются о protecție Magnetică, де aici rezultatul.Передняя страница
Передняя страница
Trimiteți-le prietenilor:
Принцип действия счетчика реактивной энергии. Счетчики активной и реактивной энергии трехфазные индукционные
Назначение, устройство, принцип действия
Для учета электрической энергии, вырабатываемой на станциях и передаваемой потребителям, применяются счетчики электрической энергии. Их устанавливают на шинах генераторного напряжения, на отходящих линиях и на низковольтной стороне понижающих потребительских подстанций. Для учета активной энергии применяют однофазные системы типов СО, СОУ или трехфазные индукционные системы типов САЗ (САЗУ), а для учета реактивной энергии – счетчики типов СР4 (СР4У). В обозначениях счетчиков буквы и цифры означают: С – счетчик, О – однофазный, А – активной энергии, П – реактивной энергии, У – универсальный, 3 и 4 – для трех- и четырехпроводных сетей.
Обмотки счетчиков предназначены для включения непосредственно в сеть и через измерительные трансформаторы тока и напряжения. Счетчики прямого включения изготавливают на 5, 10, 20, 30 и 50 А, а через трансформаторы тока – до 2000 А, номинальный вторичный ток счетчика при этом для всех случаев будет 5 А. Номинальные напряжения счетчики для обмоток прямого включения: 127, 220 и 380 В, а через трансформаторы напряжения – 100 В. При наличии трансформаторов счетчики могут подключаться к шинам станций с рабочим напряжением 500, 600 В или 3, 6, 10 и 35 кВ.
На однофазных трансформаторных подстанциях мощностью 4 – 10 кВ-А, напряжением 6-10/0,23 кВ устанавливается счетчик активной энергии СО2М. Он подключен к трансформатору тока, установленному за однофазным трансформатором, поэтому учитывает всю электроэнергию, проходящую через трансформатор. Счетчик имеет нагревательно-термическое сопротивление ПЭ-75.
На однотрансформаторных подстанциях потребителей напряжением 6-10/0,4 кВ мощностью 100-250 кВ-А устанавливают трехфазные индукционные счетчики активной энергии типа СА4У или СА4И. Счетчики электроэнергии рассчитаны на четырехпроводную схему и имеют семь выводов: два для подключения к каждому из трех трансформаторов тока и один для подключения к нулевому проводу. Такие счетчики устанавливаются со стороны силового трансформатора низкого напряжения на сборные шины, к которым присоединяются отходящие линии низкого напряжения, поэтому они учитывают всю электроэнергию, передаваемую трансформатором.
Конструктивно счетчик смонтирован на литой подставке, расположенной в прямоугольном стальном или пластиковом цоколе, закрытом пластмассовой крышкой. Универсальные счетчики имеют съемный щиток на лицевой стороне крышки и приспособление для ее опломбирования. Счетчики выпускаются с классом точности 2,0, за исключением счетчиков реактивной энергии прямого включения, которые имеют класс точности 3,0.
Устройство и принцип их работы рассмотрим на примере однофазного счетчика типа С0-2М (рис. 1).
Стальной сердечник 1 размещен в пластмассовом корпусе, снабженном обмоткой напряжения. Он сделан из большого количества витков провода малого диаметра и подключен параллельно цепи. Токовая обмотка 4 намотана на сердечник 5 и состоит из небольшого числа витков провода большого диаметра. Эта обмотка включена в цепь последовательно и рассчитана на номинальный ток 5 А. Между сердечниками имеется воздушный зазор, в котором может свободно вращаться алюминиевый диск 3, закрепленный на оси 2. Для регулировки счетчика используется постоянный магнит 7, закрепленный на стальной скобе. Выводы обмотки подключаются к четырем выводам б счетчика, которые закрыты крышкой и опломбированы.
Рисунок 1 – Электросчетчик
При включении счетчика по его обмоткам протекают токи, создающие магнитный поток в воздушном зазоре. Этот поток пересекает алюминиевый диск и индуцирует в нем вихревые токи. Взаимодействие токов в диске с магнитным потоком в обмотках вызывает появление механической силы, заставляющей диск вращаться. Диск соединен со счетным механизмом счетчика, выдающим показания в кВтч.
В схеме включения однофазного счетчика (рис. 2, а) фазный провод подключается к первому выводу Г (зажим генератора), а нулевой провод – к третьему выводу Г. Провода, ведущие к электроприемникам подключаются ко второй и четвертой клеммам, обозначенным буквой Н (нагрузка).
Для измерения расхода электроэнергии в трехфазных электроустановках можно использовать три однофазных счетчика, включенных в каждую фазу по схеме, приведенной на рисунке 2, б. При этом потребление энергии определяется как сумма показаний трех счетчиков. Однако гораздо удобнее использовать трехфазные счетчики, представляющие собой три однофазных счетчика, собранных в одном корпусе и имеющих общий счетный механизм.
Рисунок 2 – Схемы включения счетчиков:
а – однофазный, б – трехфазный в трехфазная сеть, в – трехфазный
В схеме включения трехфазного трехэлементного счетчика типа СА4 (рис. 2, в) три фазы на клеммы G подается трехфазная нагрузка, на клеммы H, а на клеммы O подается нулевой провод.
Схемы подключения всегда приводятся на обратной стороне крышки счетчика любого типа, закрывающей контакты.
Токовая обмотка счетчика для установки в квартире рассчитана на номинальный ток 5 А, но в современных жилых домах есть большие многокомнатные квартиры, потребляющие гораздо больший ток. В целом по дому токовая нагрузка может достигать нескольких сотен ампер. Понятно, что счетчики нельзя напрямую включать в цепь с такими токами. Для понижения больших сил переменных электрических токов до значения, удобного для измерения стандартными измерительными приборами, предназначен трансформатор тока или измерительный трансформатор.
Трансформатор тока типа ТК-20 (рисунок 3) имеет стальной сердечник 2 с обмотками. Первичная обмотка 3 с выводами L1 и L2 выполнена из провода большого сечения, рассчитанного на ток, который необходим для нормальной работы электроустановки. Вторичная обмотка 4 и выводы I1 и I2 вторичной обмотки подключены к клеммной колодке 1. Она имеет такое число витков, чтобы при номинальном токе В первичной обмотки в ней индуцировался ток силой 5 А.
Рисунок 3 – Трансформатор тока ТК-20
Трансформаторы тока выпускаются с различными коэффициентами трансформации: 10/5, 15/5, 20/5 А и применяются в зависимости от рабочего тока потребителя.
В настоящее время планируется ввести в эксплуатацию системы автоматического учета энергопотребления. Создание таких систем стало возможным благодаря развитию электронных счетчиков. Например, счетчики электрической активной энергии электронные прямого включения типа «Энергия-9».» предназначены для учета электрической активной энергии в однофазных цепях переменного тока частотой 50 Гц в зависимости от исполнения по одному или нескольким дифференцированным во времени тарифам.
Счетчики в зависимости от исполнения также предусматривают:
– формирование базы данных, содержащей измерительную информацию
– передача по интерфейсным каналам измерительной информации, хранящейся в базе данных, на вышестоящие приборы учета электрической энергии
Область применения счетчиков – учет электрической энергии на промышленных (малодвигательных) предприятиях а в бытовом секторе в условиях применения дифференцированных по времени тарифов на электроэнергию9.Счетчики 3508 с последовательным интерфейсом и телеметрическим импульсным выходом могут использоваться в автоматизированных системах учета и контроля электрической энергии.
Схемы включения
В схеме включения однофазного счетчика совместно с трансформатором тока (рис. 4, а) первичная обмотка трансформатора L1 – L2 последовательно соединена с линейным проводом с большим током, а токовая обмотка счетчика подключается к вторичной обмотке трансформатора тока (клеммы I1 – I2). Как и в обычной схеме, обмотка напряжения должна быть подключена к фазному и нулевому проводам. Для этого на схеме между выводами L1 и I1 делается перемычка, а третий вывод счетчика подключается к нулевому проводу.
Схемы подключения трех однофазных, а также одного трехфазного счетчика вместе с трансформаторами тока приведены на рис. 4, 6, в.
Если счетчик работает с трансформатором тока, для определения фактического потребления электроэнергии необходимо умножить потребление, показанное счетчиком, на коэффициент трансформации измерительного трансформатора.
Рисунок 4 – Схемы включения счетчиков с трансформаторами тока:
а – однофазных, б – трехфазных, в – трех однофазных в трехфазную сеть
Теоретически для учета электроэнергии в трехфазных, трехпроводных и четырехпроводных системах можно использовать один или несколько однофазных счетчиков, подключенных по определенной схеме. Однако такие схемы требуют строгого соблюдения симметричности нагрузки и напряжения, что не всегда возможно обеспечить.
Кроме того, учет одной или двух фаз приводит к значительным погрешностям, поэтому в настоящее время наибольшее распространение получили трехфазные трехэлементные счетчики. В статье в качестве примера такого счетчика представлена схема СА4У-И672М.
Электросчетчик имеет три вращающихся элемента, воздействующих на одну подвижную часть. Подвижная часть чаще всего имеет два диска. Вращающиеся элементы имеют ту же конструкцию и устройство, что и однофазные.
Это относится ко всем трехфазным счетчикам, за исключением счетчиков реактивной энергии на основе вращающихся элементов с внутренним смещением, отличным от 90°, а именно 60° и 180°.
В счетчиках реактивной энергии также берут за основу конструкцию вращающегося элемента, аналогичную однофазной, и принимают меры для получения необходимого внутреннего фазового сдвига (короткозамкнутые витки, шунтирующие сопротивления).
Трехфазный индукционный счетчик можно рассматривать как систему, состоящую из трех однофазных; Каждый элемент такой системы подвергается одним и тем же физическим процессам. При чисто резистивной нагрузке угол фазового сдвига между рабочими потоками для каждого элемента составляет 90°.
Общий крутящий момент в три раза больше, чем у одиночного элемента. Кривая нагрузки, а также все остальные характеристики трехэлементного счетчика будут такими же, как и у однофазного счетчика с той же номинальной скоростью.
Напомним, что кривая нагрузки представляет собой сумму кривых составляющих погрешностей от трения, самоторможения и смещения вращающегося элемента, погрешности от нелинейной зависимости рабочего потока и тока последовательной цепи.
Наличие сдвига фаз напряжения в трехфазной системе вносит определенные погрешности при создании крутящего момента в подвижной части. Для первого вращающегося элемента условно принимаем φ1=0°. Тогда сдвиг следующих двух фаз соответственно будет равен φ2=60°, φ3=120°.
Это означает, что угол фазового сдвига между рабочими потоками для первого намагничивающего элемента ψ1=0°-φ, для второго ψ2=60°-φ, для третьего ψ3=120°-φ. При активной нагрузке (cosφ=1) и симметричной нагрузке по фазам эти смещения равны ψ1=0°, ψ2=60°, ψ3=120°.
Следовательно, суммарный момент элементов Mvr не равен тройному значению момента M1 одного из вращающихся элементов, когда напряжение и ток этого элемента совпадают по фазе, а равен:
Mvr= М1sin0°+ М2sin60°+ М3sin120°=√3 М1;
Кроме того, если он имеет такую же номинальную скорость, как и однофазный, то их кривые нагрузки в зоне высокой нагрузки будут другими. Это связано с тем, что суммарный момент собственного торможения трехфазного счетчика равен трехкратному моменту собственного торможения одного элемента, а суммарный момент собственного торможения больше момента одного элемента в √3 раза.
Погрешность трехфазного счетчика от собственного торможения составит 2/√3, что в 1,16 раза больше, чем у однофазного счетчика с тем же вращающимся элементом и номинальной скоростью вращения подвижной части.
Чтобы трехэлементный трехфазный счетчик имел такую же нагрузочную характеристику, как и однофазный, необходимо, чтобы его номинальная скорость была в 1,16 раза меньше, чем у однофазного. Как и в однофазных счетчиках, скорость вращения диска можно регулировать, перемещая постоянный магнит по радиусу диска; в конструкции для этого предусмотрены два постоянных магнита.
Учет реактивной энергии проводят по тем же схемам, что и активной энергии, но при этом измерительные механизмы должны иметь внутренний фазовый сдвиг между рабочими потоками последовательных и параллельных цепей, не 90°, как и при учете активной энергии, но 0° (180°).
Для получения такого сдвига последовательно с обмоткой параллельного контура индукционного вращающегося элемента включают дополнительное активное сопротивление и, кроме того, обмотку последовательного контура шунтируют активным сопротивлением.
Такие счетчики реактивной энергии называются счетчиками со смещением 180°. Отличительной их особенностью является отсутствие «схемной» ошибки при любой асимметрии схемы.
Ниже приведены некоторые наиболее распространенные схемы учета реактивной энергии: трехэлементная схема учета в трехпроводной и четырехпроводной схемах (а), двухэлементная схема учета с разделенными последовательными обмотками (схема Бергтольда) для учета в трех -проводные схемы (в), и схема счетчика со сдвигом на 60° для учета в трехпроводных схемах (в).
Для получения вращающегося элемента со смещением на 60° последовательно с обмоткой параллельной цепи элемента с 90° включается дополнительное активное сопротивлениесдвиг 0°. В тракт нерабочих нитей параллельной цепи включаются короткозамкнутые витки, что приводит к уменьшению внутреннего смещения между рабочими нитями.
Многим известен такой термин, как электрическая реактивная энергия. Для восприятия обычного человека это довольно сложное понятие. Поэтому прежде всего необходимо выяснить все отличительные черты реактивной и активной энергий. Важнейшее отличие реактивной энергии состоит в том, что ее возникновение возможно только в сетях, характеризующихся переменным током. В связи с постоянным током этой энергии быть не может. Это связано с его природными особенностями.
В основном счетчик реактивной энергии представляет собой некое цифровое устройство, работа которого заключается в том, что он преобразует мощность в аналоговый сигнал, который далее преобразуется в электрические импульсы. Их сумма означает количество потребляемой электроэнергии.
Это устройство состоит из корпуса из пластика. В нем устанавливаются три трансформатора и щит, в который встроен узел учета. К внешней стороне этого устройства прикреплены светодиодные лампочки, а также экран с жидкокристаллической структурой.
Электроэнергия переменного характера поступает к потребителям от генерирующих мощностей через несколько понижающих трансформаторов, конструкция которых выполнена таким образом, что в ней распределены обмотки высокого и низкого напряжения. Если быть точнее, то прямого физиологического контакта между этими обмотками нет, но, несмотря на это, электричество проходит по заданному пути.
Этому феномену есть очень простое объяснение. Передача электроэнергии осуществляется через воздушное пространство с помощью собственного электромагнитного поля. А, как известно, воздух — отличный диэлектрик. Это электромагнитное поле является переменным, а потому появляется поочередно в каждой из имеющихся обмоток трансформатора и всегда пересекает противоположную обмотку, не имея с ней непосредственного контакта, создает в его сетях электродвижущую силу.
КПД в современных трансформаторах достаточно высок, и за счет этого потери электрической энергии очень малы и вся располагаемая мощность непостоянного тока с первой обмотки переходит на вторую. Та же работа происходит в конденсаторе. Только здесь основную роль играет электрическое поле.
Такие величины, как индуктивность и емкость, создают реактивную энергию, которая в каждый период времени отдает определенную часть энергии источнику непостоянного тока. Накопление и высвобождение этой энергии не допускают спокойного течения активной энергии, поэтому она выполняет весь объем нужной работы в сетях, преобразуя при этом механическую или тепловую работу.
Потребители, создающие большую индуктивную нагрузку, используют специальные устройства, называемые конденсаторами. Это делается для того, чтобы компенсировать и минимизировать противодействие реактивной энергии. Эта энергия существенно влияет на величину всех потерь электроэнергии. Стоит отметить, что это также может негативно сказаться на совместимости электромагнитной природы всех имеющихся устройств.
