Трёхфазные счётчики электроэнергии: разновидности, подключение — ТАЙПИТ-ИП

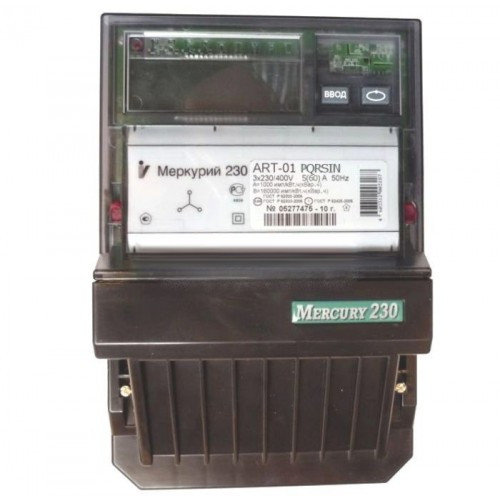

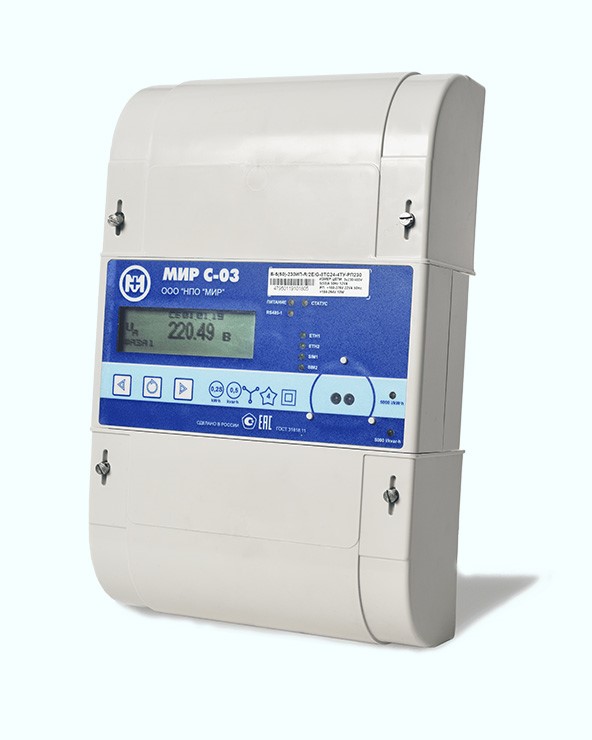

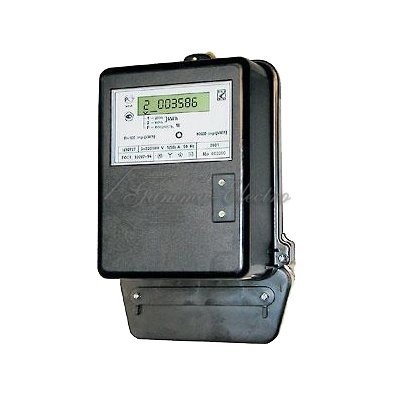

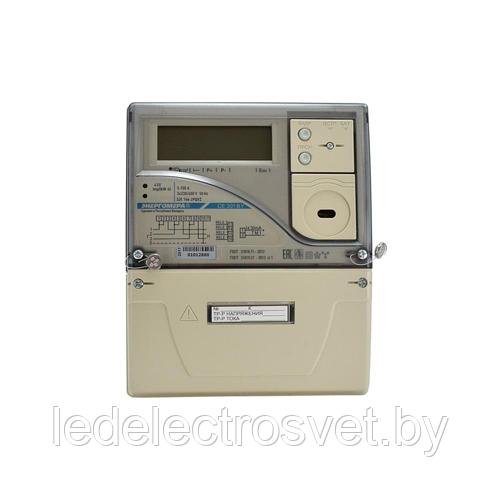

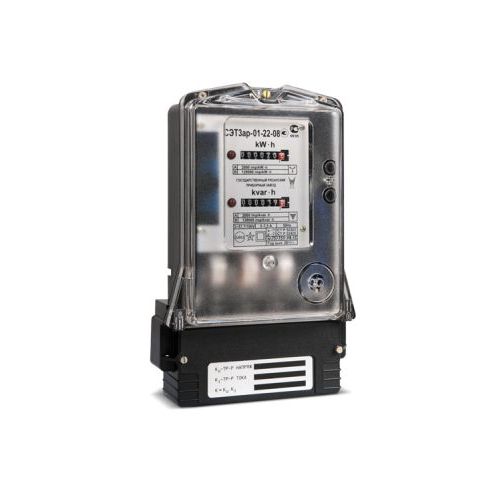

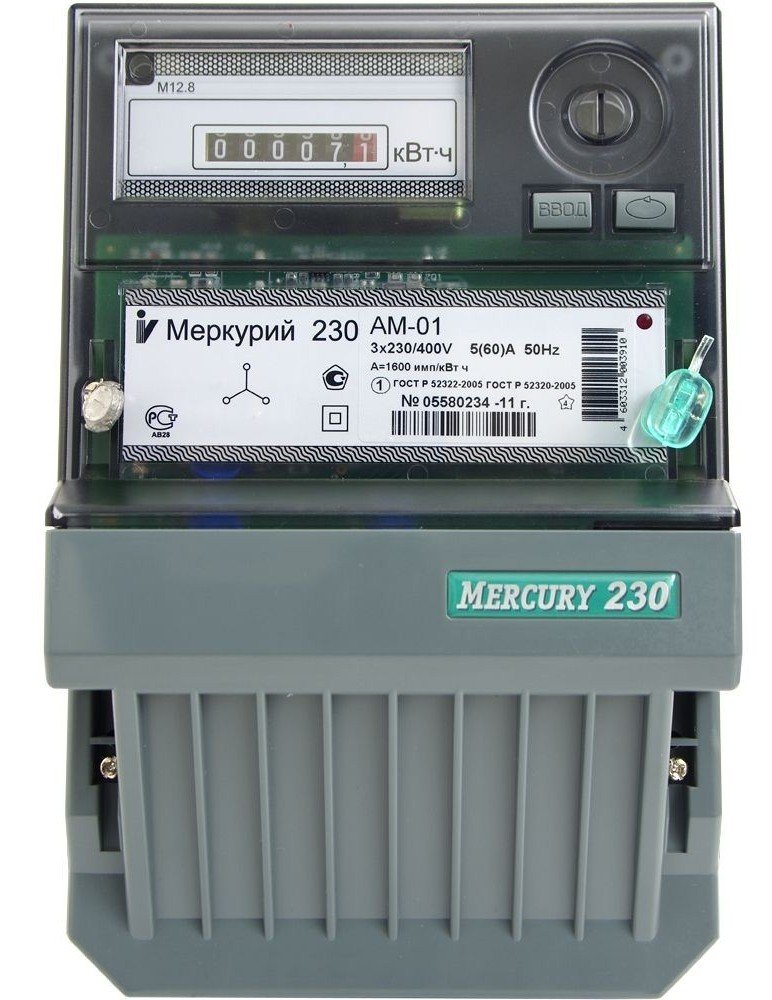

Трёхфазный счётчик предназначен для учёта электроэнергии в сетях с напряжением 380 В, а однофазный используется в сетях на 220 В. Совсем недавно трёхфазный прибор учёта можно было встретить исключительно на предприятиях, в торговых и офисных зданиях, а сейчас такой счётчик стоит во многих квартирах, частных домах и небольших мастерских. Причина такого выбора — в появлении бытовой и производственной техники, которая нуждается в дополнительных мощностях: электрических котлов, плит и обогревателей, профессионального строительного оборудования, станков, систем нагрева бассейнов и т. п.

Основные преимущества однофазных счётчиков — их максимально простая конструкция, удобный монтаж, удобство снятия показаний. Они по-прежнему активно используются в частном секторе, высотных домах и квартирах, где потребляемая мощность не превышает 10 кВт.

Трёхфазный электрический счётчик также имеет свои достоинства:

  1. прибор может вести как трёхфазный, так и однофазный учёт в электрических сетях;
  2. фиксирует в журнале событий важные изменения в работе — скачки тока, перенапряжение по каждой фазе, колебания активной и реактивной энергии, отключение электричества и т. д. Благодаря этим записям, владельцы домов могут исключить «перекос фаз», когда к сети подключено одновременно несколько мощных электроприемников.

Многие счётчики для электрической трёхфазной сети (например, Нева МТ 313, МТ 314, МТ 315) способны работать в многотарифном режиме и существенно экономить энергоресурсы в ночное время.

Принцип работы трёхфазного счётчика электроэнергии

Для примера рассмотрим модели «Нева». Они имеют конструктивное исполнение для установки на 3 винта и DIN-рейку. Корпуса приборов сделаны из прочных негорючих материалов, предохраняют устройства от пыли, влаги, ударов и других воздействий. Незаметно вскрыть корпус и повредить механизм практически невозможно.

Чтобы не допустить вмешательство посторонних лиц, все выходы пломбируются. При покупке устройства необходимо проверить наличие всех пломб и элементов защиты, в противном случае электросчётчик может оказаться непригодным для эксплуатации.

При монтаже трёхфазных приборов учёта принимается во внимание наличие нулевого провода. Если в сети он есть — ставят четырёхпроводную модель, если нет — трёхпроводную. В большинстве случаев трёхфазные счётчики электрической энергии позволяют снимать показания как удаленно, при помощи программных интерфейсов, так и непосредственно с табло. Для обмена данными прибор имеет встроенный инфракрасный порт. Погрешность измерения соответствует классу точности 1 и 0,5.

Использовать трёхфазный счётчик электроэнергии можно как в бытовой сфере, так и на промышленных и энергетических предприятиях. Средняя наработка до отказа составляет 210–280 тысяч часов, а срок службы — около 30 лет.

Подключение трёхфазного счётчика

Прибор разрешено устанавливать в местах, защищённых от воздействия окружающей среды. Это специальные шкафы, щитки, стойки или выделенные помещения. После того как устройство распаковано, необходимо произвести его наружный осмотр, чтобы убедиться в отсутствии повреждений и наличии пломб со знаком поверки, а также клейма ОТК в техническом паспорте. Там же имеется подробная схема подключения устройства.

Схема включения счётчиков НЕВА 301, НЕВА 303, НЕВА 306 через трансформаторы тока

Схема включения счётчиков НЕВА 301 непосредственно в сеть

Схема включения счётчиков НЕВА МТЗХХ

По принципу подключения выделяют 3 типа трёхфазных счётчиков:

  • Прямого включения. Монтируются непосредственно в сеть тока с напряжением 380 В через медный или алюминиевый кабель. Пропускная мощность приборов составляет 60 кВт, а значение максимального тока — 100 А. Для подключения счётчика провода зачищают от изоляции и фиксируют к автоматическому выключателю трёхфазного типа. Фазные жилы крепятся к парным клеммам, а затем подключается нулевой проводник.
  • Полукосвенного включения. Они подходят для более мощных сетей. Подключение таких счётчиков электроэнергии к трёхфазной сети происходит при помощи трансформаторов. Расчёт расходуемой электроэнергии производится путём умножения показаний прибора на коэффициент трансформации. Возможны различные схемы подключения: с использованием испытательных клеммных коробок, по принципу «звезды»; по 10-проводной схеме путём совмещения цепей тока и напряжения.
  • Косвенного включения. Трёхфазный счётчик электроэнергии устанавливается через трансформаторы на высоковольтных линиях, когда показатели нагрузки превосходят номинальные. Чаще всего такие приборы используются на крупных предприятиях, заводах, промышленных производствах. Данный метод существенно сложнее прямого способа и требует профессиональных электротехнических знаний. Все подключения должны осуществлять специалисты, имеющие разрешение на данный вид работ. После подключения приборы пломбируют и допускают к эксплуатации надзорные инстанции.

Если устройство подключено корректно, при подаче питания загорается индикатор на лицевой панели, а на счётном механизме меняются показания. После подключения трансформаторы и прибор учёта закрывают крышками.

Трехфазный однотарифный счётчик НЕВА 306 1S0 230V 5(60) А

Трёхфазный многотарифный счётчик НЕВА МТ 314 1.0 AR E4BSR29

Трехфазный многотарифный счётчик НЕВА МТ 323 0.5 AR E4S25

Трехфазный многотарифный счётчик НЕВА МТ 324 1.0 AR E4BS29

Проверка показаний

Трёхфазные электрические счётчики измеряют расход энергии в киловатт-часах. Слева от запятой указаны целые единицы, а справа — десятые и сотые доли. Напомним: при подключении трансформатора тока показания следует умножать на коэффициент трансформации установленного прибора. Его указывают в специальном окне на крышке клеммной колодки.

Как выбрать трёхфазный счётчик

Чтобы рационально подобрать приборы учёта, необходимо сориентироваться в таких показателях, как число фаз и тарификация. Трёхфазный электронный счётчик электроэнергии может быть одно- или многотарифным, со встроенными часами.

  • Однотарифные приборы считают потребление энергии переменного тока по единой стоимости вне зависимости от времени суток.
  • Многотарифные ведут учёт электроэнергии дифференцировано по времени суток, в зависимости от установленного тарифного расписания — энергия, потребленная ночью и днём, стоит по-разному.
Установка трехфазного электросчетчика

Целью учёта, дифференцированного по времени, является более равномерное распределение нагрузки на электрические сети, переход потребительской активности на вечерний и ночной периоды, когда большинство предприятий и организаций не работают. При этом электроэнергия для потребителей ночью стоит дешевле, чем днём. Перед выбором прибора разницу тарифов коммерческого учёта следует уточнить у поставщика электроснабжения.

Программирование устройства осуществляется по часам. Например, с 7:00 до 23:00 — 100 % стоимости электроэнергии, с 23:00 до 7:00 — 50 %. Возможна настройка на учёт электроэнергии по трёхставочному тарифу. Тарифные зоны переключаются автоматически. Установить такие приборы удобно людям, которые ведут ночной образ жизни или пользуются реле для программирования техники на включение в заданное время. Однако перед покупкой контролирующих устройств следует уточнить возможность такого перехода у компании-поставщика электроэнергии.

Кроме того, при выборе модели необходимо учитывать класс точности устройства и тип работы (индукционный, электромеханический или элёктронный трёхфазный счётчик электроэнергии). Перед покупкой лучше проконсультироваться с грамотным специалистом, который сможет правильно оценить условия эксплуатации и подберёт прибор учёта в соответствии с необходимыми техническими характеристиками.


Промышленный трехфазный счетчик электроэнергии «ЭМИС-ЭЛЕКТРА 975»

Номинальное напряжение 3×230/400В
Частота сети 47,5-52,5 Гц
Базовый ток прямое включение – 10 А; трансформаторное включение – 5 А
Максимальный ток прямое включение – 100 А; трансформаторное включение – 7,5 А
Стартовый ток
прямое включение – 0,04 А; трансформаторное включение – 0,02 А
Класс точности прямое включение – 1,0; трансформаторное включение
Основные выходные сигналы и интерфейсы PLC, импульсный, GPRS
Дополнительные выходные сигналы и интерфейсы Оптический, RS-485
Мощность, потребляемая цепями напряжения ≤1.5 Вт/5В⋅А
Мощность, потребляемая цепями тока
≤2 В⋅А
Средняя наработка на отказ не менее 160 000 часов
Скорость передачи данных до 57600 бит/сек
Средний срок службы не менее 30 лет
Время хранения показаний при отключении не менее 16 лет
Степень защиты от пыли и влаги IP 54
Масса не более 2,5 кг
Погрешность хода часов не более ±0,5 с/сутки
Диапазон рабочих температур от -55 до +70°С
Межповерочный интервал 16 лет

Обзор и устройство современных счётчиков электроэнергии / Хабр

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

Электросчетчик электронный трехфазный многотарифный (Т4) активной энергии ПСЧ-3ТА.07.111.1 10(100)А 3~230/400В [1,0] RS-485, транс.тока, ЖКИ, на монтажную панель IP51 ПСЧ-3ТА.07.111.1 ННПО имени М.В.Фрунзе

Наименование изделия у производителя ПСЧ-3ТА.07.111.1
Исполнение по типу сети трехфазный
Способ подключения к сети прямой
Номинальное напряжение, Un 3~230/400В,
Диапазон рабочих частот 50Гц
Максимальный ток 100А
Номинальный/базовый ток 10А
Условное обозначение рабочих токов 10(100)А
Тип учитываемой электроэнергии (A/R) активной энергии,
Класс точности (активной/реактивной энергий) [1,0],
Исполнение по количеству тарифов многотарифный,
Количество тарифов (Т4)
Тип тарификатора (для многотарифных счетчиков) внутренний
Особенность исполнения по каналам учета
Встроенные интерфейсы связи RS-485,
Наличие импульсного выхода
Встроенное дополнительное оборудование
Тип отсчетного устройства ЖКИ,
Тип датчика(ов) тока датч.транс.тока,
Стартовый ток (чувствительность)
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более
Полная мощность (V·A), потребляемая цепью тока, не более
Передаточное число, имп/kW, имп/kVAr
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на монтажную панель
Ширина в модулях (для модульных исполнений)
Степень защиты корпуса, IP IP51
Измерение качества электроэнергии
Ведение журналов по измеряемым значениям и событиям
Наличие электронной пломбы
Возможность подключения резервного питания
Сечение подключаемого провода
Межповерочный интервал 10 лет
Гарантийный срок эксплуатации
Средний срок службы 30 лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -20°C до +55°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия ПСЧ3ТА071111 10(100)A 4 тарифа ПСЧ3ТА
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com FN19.65.22.3
Статус компонента у производителя

Техническое описание трехфазных электросчетчиков активной энергии

Общие сведения, назначение

Для учета электрической энергии, выработанной на станциях и переданной потребителям, применяют счетчики электрической энергии. Их устанавливают на шинах генераторного напряжения, на отходящих линиях и на стороне НН понизительных подстанций потребителей. Для учета активной энергии применяют однофазные типов СО, СОУ или трехфазные индукционной системы типов САЗ (САЗУ), а для реактивной энергии — счетчики типов СР4 (СР4У). В обозначениях счетчиков буквы и цифры означают: С — счетчик, О — однофазный, А — активной энергии, Р — реактивной энергии, У — универсальный, 3 и 4 — для трех- и четырехпроводных сетей.

Технические характеристики

Обмотки счетчиков рассчитаны на включение непосредственна в сеть и через измерительные трансформаторы тока и напряжения. Счетчики для непосредственного включения изготовляются на 5, 10, 20, 30 и 50 А, а через трансформаторы тока — до 2000 А, вторичный номинальный ток счетчика при этом для всех случаев будет 5 А. Номинальные напряжения счетчиков для обмоток непосредственного включения: 127, 220 и 380 В, а через трансформаторы напряжения—100 В. При наличии трансформаторов счетчики можно подключать к шинам станций с рабочими напряжениями 500, 600 В или 3, 6, 10 и 35 кВ.

На однофазных трансформаторных подстанциях мощность 4 — 10 кВ-А, напряжением 6—10/0,23 кВ устанавливают счетчик активной энергии СО2М. Его присоединяют к трансформатору тока, установленному за однофазным трансформатором, поэтому он учитывает всю электроэнергию, проходящую через трансформатор. Счетчик имеет подогрев — тепловое сопротивление ПЭ-75. На однотрансформаторных подстанциях потребителей напряжением 6—10/0,4 кВ, мощностью 100—250 кВ-А устанавливают трехфазные индукционные счетчики активной энергии типов СА4У или СА4И. Счетчики предназначены для четырехпроводной цепи и имеют семь выводов: по два для подключения к каждому из трех трансформаторов тока и один для подключения к нулевому проводу. Такие счетчики устанавливаются со стороны низкого напряжения силового трансформатора до шин, к которым подключены отходящие низковольтные линии, поэтому они учитывают всю электроэнергию, пропускаемую трансформатором.

Счетчики выпускаются, классом точности 2,0 за исключением счетчиков реактивной энергии непосредственного включения, которые имеют класс точности 3,0.

В настоящее время широко стали применяться электронные счетчики.


Рисунок 1 – Счетчик СТК-3

Счетчик СТК-3 (рисунок 1) обеспечивает учет электрической энергии на энергетических обьектах, на промышленных предприятиях, в коммунально-бытовом секторе в условиях применения дифференцированных во времени тарифов на электрическую энергию.

Таблица 1 – Технические характеристики счетчика СТК-3

Частота измерительной сети, Гц 50
Порог чувствительности, мА от 4
Полная потребляемая мощность параллельной цепи, В•А до 3,6
Полная потребляемая мощность последовательной цепи, В•А до 0,3
Передаточное число импульсного телеметрического выхода, имп/кВар•ч от 1000 до 100000
Число телеметрических выходов 1,2,4
Масса, не более, кг 2,8
График нагрузки по каждому квадранту, количество точек учета 2160
Цифровой интерфейс RS 485
Система самодиагностики есть
Габаритные размеры, «Энергия 8», «СТК3-»мм 330х170х70
Габаритные размеры, СТК1-10 200х130х80
Период интегрирования 1,3,5,10,30,60
Количество сезонов до 12
Количество временных зон по каждому сезону 6
Номинальное напряжение U, В 57,7, 100, 220, 380
Номинальный (максимальный) ток, A 1(1,5), 5(7,5),
10(40), 40(100)
Число коммутируемых выходов до 4-х
Скорость передачи данных по RS 485 до 19200 бод
Межпроверочный интервал 6 лет
Относительная влажность воздуха при 30°С до 90%
Атмосферное давление от 70 до 106,7 кПа

Счетчик ватт-часов статический электронный трехфазный СТЭ-1.00 предназначен для измерения и учета активной энергии в трехфазных трех- и четырехпроводных цепях переменного тока и для работы в автоматизированных системах контроля и управления потреблением электроэнергии. Технические характеристики счетчика приведены в таблице 2

Таблица 2 – Технические характеристики счетчиков СТЭ-1.00

Класс точности 1
Номинальное напряжение Uном 3х220/380 В
Установленный рабочий диапазон напряжения, % Uном 90-110
Предельный рабочий диапазон напряжения, % Uном 80-115
Номинальное (максимальное) значение тока 5 (50) А
Номинальное значение частоты 50 ± 2,5 Гц
Чувствительность счетчика 12,5 мА
Передаточное число основного передаточного устройства (испытательного входа):
в основном режиме (А) 550 имп./кВт*ч
в режиме поверки (В) 64000 имп./кВт*ч
Мощность, потребляемая каждой параллельной цепью счетчиков при номинальном напряжении и номинальной частоте
активная не более 2 Вт
полная 10 В*А
Полная мощность, потребляемая каждой последовательной цепью счетчиков при номинальном напряжении и номинальной частоте не более 0,5 Вт
Температура окружающего воздуха от -40°С до +55 °С
Масса счетчика не более 2,5 кг
Габаритные размеры 240 х 196 х 69,5 мм
Установочные размеры 215 х 155 мм

1.3 Устройство и принцип действия

Конструктивно механизм счетчика монтируется на литой стойке, расположенной в прямоугольном стальном или пластмассовом цоколе, закрывается пластмассовой крышкой. Универсальные счетчики имеют на лицевой стороне крышки съемный щиток и устройство для его опломбирования.


Рисунок 2 – Схема счетчика трехфазного тока

Индукционные приборы действуют на принципе вращающегося магнитного поля и могут работать только в цепях переменного тока. Их применяют в качестве ваттметров и счетчиков электрической энергии.

Схема счетчика трехфазного тока показана на рисунке 2. Через зазор магнитопровода специальной конструкции, создающего магнитное поле, проходит край алюминиевого диска, расположенного на вертикальной оси. Одна из катушек подключена к напряжению, через другую проходит ток цепи. Поле, создаваемое магнитопроводом, наводит в диске вихревые токи. Взаимодействие вихревых токов с магнитным полем создает вращающий момент, заставляя вращаться диск. Тормозной момент возникает в результате того,что край диска проходит через полюса постоянного магнита.

Вращение оси счетчика передается при помощи шестерен счетному механизму.

MID Счетчик трехфазного тока Счетчик трехфазного тока ZS6

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.


YouTube Дальнейшая информация

Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Ютуб (гугл). Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube.Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации: Связь
видео Дальнейшая информация

Для просмотра контента Vimeo на этом веб-сайте вам необходимо дать согласие на передача данных и хранение сторонних файлов cookie компанией Vimeo.. Это позволяет нам улучшить опыт и сделать наш сайт лучше и интереснее. Без вашего согласия никакие данные не будут быть перенесены на Vimeo. Однако вы также не сможете пользоваться услугами Vimdeo на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Vimeo

Условия эксплуатации: Связь
Отслеживание Google Дальнейшая информация

Чтобы отправить данные в Google, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Google.. Это позволяет нам улучшить ваш пользовательский опыт и сделать наш веб-сайт лучше и интереснее.

Описание:

Отслеживание Google Analytics

Процессинговая компания:

Гугл

Условия эксплуатации: Связь

Простые трехфазные счетчики электроэнергии wasion group

Этот счетчик является идеальной заменой механического счетчика ватт-часов для учета активной энергии, оснащен дисплеем регистра, который обладает такими характеристиками, как высокая перегрузочная способность, хорошая стабильность и высокая надежность.

  • Отображение регистрации

  • Дополнительная связь RS485 и дальняя инфракрасная связь;

  • Измерение прямой и обратной активной энергии, при этом обратная энергия измеряется как прямая энергия.

  • Напоминание об обрыве фазы.

Пункт технических параметров

Содержание элемента

Технические стандарты

ГБ/T17215.321-2008

Класс точности

Активный, класс 1

Опорное напряжение

3×220/380В

Текущая спец.

1.5(6)А;5(20)А;5(40)А;10(40)А;10(60)А;15(60)А;20(80)А;30(100)А

Протокол связи

ДЛ/Т645-1997

Опорная частота

(50±2,5)Гц

Диапазон рабочего напряжения

0.8 Un~1.2 Un

Предельный диапазон рабочего напряжения

0,7 Un~1,3 Un

Рабочая температура

-25℃~+55℃;

Предельная рабочая температура

-35℃~+65℃

Общая потребляемая мощность

<1.5 Вт, 6 ВА

Габаритные размеры

Д x Ш x В: 250 мм × 150 мм × 70 мм

Масса нетто

Около 2,0 кг;

Характеристика

Этот счетчик является идеальной заменой механического счетчика ватт-часов для учета активной энергии, оснащен дисплеем регистра, который обладает такими характеристиками, как высокая перегрузочная способность, хорошая стабильность и высокая надежность.

Функция

  • Отображение регистрации

  • Дополнительная связь RS485 и дальняя инфракрасная связь;

  • Измерение прямой и обратной активной энергии, при этом обратная энергия измеряется как прямая энергия.

  • Напоминание об обрыве фазы.

Параметры

Пункт технических параметров

Содержание элемента

Технические стандарты

ГБ/T17215.321-2008

Класс точности

Активный, класс 1

Опорное напряжение

3×220/380В

Текущая спец.

1.5(6)А;5(20)А;5(40)А;10(40)А;10(60)А;15(60)А;20(80)А;30(100)А

Протокол связи

ДЛ/Т645-1997

Опорная частота

(50±2,5)Гц

Диапазон рабочего напряжения

0.8 Un~1.2 Un

Предельный диапазон рабочего напряжения

0,7 Un~1,3 Un

Рабочая температура

-25℃~+55℃;

Предельная рабочая температура

-35℃~+65℃

Общая потребляемая мощность

<1.5 Вт, 6 ВА

Габаритные размеры

Д x Ш x В: 250 мм × 150 мм × 70 мм

Масса нетто

Около 2,0 кг;

3-фазный интеллектуальный счетчик электроэнергии

Краткое введение

DTZ1737 представляет собой 3-фазный 4-проводной интеллектуальный счетчик энергии на DIN-рейку с 1–4 каналами, разработанный с использованием усовершенствованного чипа измерения энергии и технологии SMT.С портом RS485 счетчик может связываться с компьютером для обмена данными. Этот 3-фазный 4-проводной интеллектуальный счетчик энергии может широко применяться в промышленной и коммерческой сфере.


Основные функции

1. Поддержка функции измерения 1~4 петель.

2. Каждый счетчик контура имеет активные импорт/экспорт и комбинированные активные данные.

3. Каждый измеритель канала может измерять ток, напряжение, частоту, коэффициент мощности, активную мощность, реактивную мощность, полную мощность.

4. Может записывать и сигнализировать о пониженном напряжении, перенапряжении, перенапряжении и обрыве фазы.

5. В день снятия показаний счетчика каждого месяца количество электроэнергии рассчитывается автоматически.

6. Блокировка данных по времени, по часам и по дням. Счетчик может замораживать данные об энергии и т. д. Есть 30 временных заморозок, 254 часовых заморозки, 62 ежедневных заморозки.

7. ЖК-цифровой дисплей, поверните параметры счетчика энергии дисплея.

8. Данные внутри счетчика можно считывать через интерфейс RS485 и инфракрасный порт.

9. Электросчетчик устанавливается на стандартную DIN-рейку 35 мм.


Технические данные

Текущий

Опорное напряжение

3 × 220 / 380В

3 × 1,5 (6)

6400imp / кВтч
6400imp / кварч

3 × 10 (100) А

400imp / кВтч
400imp / кварч

3 × 100 (400) А

400imp / кВтч
400imp / кварч

Номинальное рабочее напряжение

0.3Un ~ 1.1Un

0.15Un ~ 1.15Un

Предельное рабочее напряжение

0.0Un ~ 1.15Un

<10A

≥10A

Схема напряжения каждой фазы

≤1,5 ​​Вт, 6VA

≤1,5 ​​Вт, 6VA

≤1,5 ​​Вт, 6VA

≤1,5 ​​Вт. ≤0.2VA

≤0,4VA

Справочная температура

23 ± 2 ℃

. Температура

-10 ℃ ~ + 45 ℃

предела рабочей температуры

-25 ℃ ~ + 55 ℃

Транспорт и температура хранения

– 25 ℃ ~ + 70 ℃

Вес

350g

Размер

158mm × 58mm × 87mm


% PDF-1.6 % 2546 0 объект > эндообъект внешняя ссылка 2546 136 0000000016 00000 н 0000004589 00000 н 0000004912 00000 н 0000004965 00000 н 0000005369 00000 н 0000005397 00000 н 0000005537 00000 н 0000006052 00000 н 0000006593 00000 н 0000007349 00000 н 0000007387 00000 н 0000010562 00000 н 0000010972 00000 н 0000017294 00000 н 0000017930 00000 н 0000023644 00000 н 0000024155 00000 н 0000024233 00000 н 0000025750 00000 н 0000026285 00000 н 0000034817 00000 н 0000035414 00000 н 0000037509 00000 н 0000039670 00000 н 0000041547 00000 н 0000042936 00000 н 0000043327 00000 н 0000043467 00000 н 0000043722 00000 н 0000045203 00000 н 0000045387 00000 н 0000045901 00000 н 0000046124 00000 н 0000050861 00000 н 0000051345 00000 н 0000053025 00000 н 0000054352 00000 н 0000057023 00000 н 0000086564 00000 н 0000100258 00000 н 0000100512 00000 н 0000100720 00000 н 0000101084 00000 н 0000101219 00000 н 0000101519 00000 н 0000101920 00000 н 0000102126 00000 н 0000102492 00000 н 0000102811 00000 н 0000103182 00000 н 0000103425 00000 н 0000103756 00000 н 0000103866 00000 н 0000103916 00000 н 0000103990 00000 н 0000104079 00000 н 0000104225 00000 н 0000104312 00000 н 0000104367 00000 н 0000104597 00000 н 0000104704 00000 н 0000104759 00000 н 0000104868 00000 н 0000105026 00000 н 0000105190 00000 н 0000105245 00000 н 0000105356 00000 н 0000105542 00000 н 0000105698 00000 н 0000105753 00000 н 0000105886 00000 н 0000105941 00000 н 0000106068 00000 н 0000106123 00000 н 0000106301 00000 н 0000106426 00000 н 0000106481 00000 н 0000106590 00000 н 0000106740 00000 н 0000106845 00000 н 0000106900 00000 н 0000107005 00000 н 0000107167 00000 н 0000107294 00000 н 0000107349 00000 н 0000107488 00000 н 0000107601 00000 н 0000107656 00000 н 0000107773 00000 н 0000107828 00000 н 0000107985 00000 н 0000108040 00000 н 0000108217 00000 н 0000108272 00000 н 0000108444 00000 н 0000108525 00000 н 0000108580 00000 н 0000108732 00000 н 0000108835 00000 н 0000108890 00000 н 0000109009 00000 н 0000109062 00000 н 0000109183 00000 н 0000109236 00000 н 0000109371 00000 н 0000109427 00000 н 0000109552 00000 н 0000109608 00000 н 0000109663 00000 н 0000109718 00000 н 0000109773 00000 н 0000109828 00000 н 0000109883 00000 н 0000109938 00000 н 0000109987 00000 н 0000110126 00000 н 0000110181 00000 н 0000110236 00000 н 0000110373 00000 н 0000110428 00000 н 0000110561 00000 н 0000110616 00000 н 0000110811 00000 н 0000110866 00000 н 0000110921 00000 н 0000110976 00000 н 0000111069 00000 н 0000111124 00000 н 0000111217 00000 н 0000111266 00000 н 0000111315 00000 н 0000111370 00000 н 0000111425 00000 н 0000111480 00000 н 0000004363 00000 н 0000003081 00000 н трейлер ]>> startxref 0 %%EOF 2681 0 объект>поток xb“`b`Kf“[email protected]

Трехфазный счетчик электроэнергии кВтч на DIN-рейку

Характеристики счетчика электроэнергии кВтч

  • 3 фазы 4 провода 3×230/400 В переменного тока
  • Класс точности 1 для активной энергии
  • 5(100)Прямой входной ток или 1.5(6)A через ТТ доступ
  • 1 импульсный выход активной энергии
  • Интерфейс связи RS485, поддержка протокола Modbus-RTU
  • Измерение напряжения/тока/активной мощности/коэффициента мощности/частоты
  • Компактная конструкция, монтаж на DIN-рейку

Счетчик электроэнергии кВтч  Описание

Модель АТОДЦ1946
Класс точности Класс точности 1 для активной энергии
Фаза Трехфазный (4 провода)
Номинальное напряжение 3×230/400 В переменного тока
Токовый вход Прямой вход: 5(100)A / Через вход трансформатора тока: 1.5(6)А
Частота 50/60 Гц
Режим отображения ЖК-дисплей
Цифры дисплея 7
Импульс энергии 1 импульсный выход активной энергии, ширина импульса (80±20%) мс
Диапазон измерения Напряжение/ток/активная мощность/коэффициент мощности/частота
Интерфейс связи RS485 Протокол Modbus-RTU, скорость передачи до 9600 бит/с
IP-защита IP54 (панель)/IP20 (корпус)
Сертификат CE/ISO/MID
Гарантийный срок 12 месяцев
Размер 126*66*90 мм
Вес 2.5 кг
Установка DIN-рейка 35 мм
Рабочая температура -10℃~55℃
Температура хранения -25℃~70℃

Электросчетчик кВт/ч   Размер

(Единица = мм)

Счетчик электроэнергии кВтч  Электропроводка

Советы. Что означает 5А в счетчике энергии 5(100)А?

Цифра 5 в скобках называется основным током или разграниченным током.Он определяется пусковым током счетчика электроэнергии. Это минимальный ток, позволяющий измерителю энергии вращаться и измерять непрерывно.

В нормальных условиях пусковой ток интеллектуального счетчика энергии составляет 0,4% от разграниченного тока. Другими словами, что касается счетчика электроэнергии с разграниченным током 5А, пока ток в цепи достигает 0,02А, он будет заряжаться.

Существует соотношение между разграниченным током и максимальным номинальным током.Например, 5(100)A имеет отношение 20 раз. Такое соотношение называется «шириной загрузки». Как правило, это может быть 2 раза, 4 раза, 6 раз, 8 раз и даже десятки раз. Большая ширина загрузки требует более сильного технического уровня. При этом цена счетчика электроэнергии, естественно, будет выше.

Таким образом, цифра в скобках не имеет большого отношения к практической работе пользователя. На показания счетчика энергии не повлияет, если оно выше или ниже указанного значения.

Трехфазный счетчик электроэнергии DTS719

тип счетчика DTS719

DTS719 — это трехфазный интеллектуальный счетчик с трансформаторным управлением и встроенным радиочастотным (РЧ) решением для локального доступа к счетчику. Предназначен для подключения к трансформаторам тока (ТТ) и для дополнительного подключения к трансформаторам напряжения (ТТ/ТН).
DTS719 используется для точного измерения электроэнергии для коммерческих и промышленных потребителей. Благодаря радиочастотной связи и портативному устройству (HHU) различные функции интеллектуального учета могут быть реализованы без расширения существующей инфраструктуры.Связь со счетчиком соответствует требованиям DLMS. Встроенные структуры тарифов поддерживают активный, реактивный и кажущийся режимы измерения.

совместимая связь
 сертификат типовых испытаний

Защита от несанкционированного доступа

  • Пломбирование
  • Обнаружение открытия клеммной крышки
  • Обнаружение обратного тока
  • Регистрация событий
3 8 475 900 N до 1,3 U N Рабочая температура класс точности
Артикул Параметр
Номинальное напряжение ( U n ) 3 x 57.7/100 В,
3 x 63,5/110 В,
3 x 220/380 В,
3 x 230/400 В,
3 x 240/415 В
Диапазон рабочего напряжения
Номинальная частота. (10)
Дисплей LCD
от -25 ° C до + 70 ° C
Влажность <95%
Активный энергетический класс 0.5 S
Реактивный энергетический класс защиты 2
Ingress IP54
Связь Инфракрасный порт, RS-485, дополнительный радиочастотный (РЧ)
Размеры 240 мм х 154 мм х 50 мм
Тип соединения DIN (приборный трансформатор)

▼ Получите бесплатный PDF-файл
Заполните форму и получите эту прекрасную ссылку в формате PDF на свой электронный ящик.
Заголовок: DTS719_V2_EN
Размер файла: 289,25 КБ
Опубликовано: 21 февраля 2022 г.

Пожалуйста, оставьте это поле пустым.


CountryArubaAfghanistanAngolaAnguillaÅland IslandsAlbaniaAndorraUnited Арабские EmiratesArgentinaArmeniaAmerican SamoaAntarcticaFrench Южный TerritoriesAntigua и BarbudaAustraliaAustriaAzerbaijanBurundiBelgiumBeninBonaire, Синт-Эстатиус и SabaBurkina FasoBangladeshBulgariaBahrainBahamasBosnia и HerzegovinaSaint BarthélemyBelarusBelizeBermudaBolivia, многонациональное государство ofBrazilBarbadosBrunei DarussalamBhutanBouvet IslandBotswanaCentral Африканский RepublicCanadaCocos (Килинг) IslandsSwitzerlandChileChinaCôte d’IvoireCameroonCongo, Демократическая Республика theCongoCook IslandsColombiaComorosCape VerdeCosta RicaCubaCuraçaoChristmas IslandCayman IslandsCyprusCzech RepublicGermanyDjiboutiDominicaDenmarkDominican RepublicAlgeriaEcuadorEgyptEritreaWestern SaharaSpainEstoniaEthiopiaFinlandFijiFalkland Мальвинские островаФранцияФарерские островаМикронезия, Федеративные Штаты ГабонВеликобританияГрузияГернсиГанаГибралтарГвинеяГваделупаГамбияГвинея-БисауЭкваториальная ГвинеяG reeceGrenadaGreenlandGuatemalaFrench GuianaGuamGuyanaHong Island KongHeard и McDonald IslandsHondurasCroatiaHaitiHungaryIndonesiaIsle из ManIndiaBritish Индийского океана TerritoryIrelandIran, Исламская Республика ofIraqIcelandIsraelItalyJamaicaJerseyJordanJapanKazakhstanKenyaKyrgyzstanCambodiaKiribatiSaint Киттс и NevisKorea, Республика ofKuwaitLao Народная Демократическая RepublicLebanonLiberiaLibyaSaint LuciaLiechtensteinSri LankaLesothoLithuaniaLuxembourgLatviaMacaoSaint Мартин (французская часть) MoroccoMonacoMoldova, Республика ofMadagascarMaldivesMexicoMarshall IslandsMacedonia, бывшая югославская Республика ofMaliMaltaMyanmarMontenegroMongoliaNorthern Mariana IslandsMozambiqueMauritaniaMontserratMartiniqueMauritiusMalawiMalaysiaMayotteNamibiaNew CaledoniaNigerNorfolk IslandNigeriaNicaraguaNiueNetherlandsNorwayNepalNauruNew ZealandOmanPakistanPanamaPitcairnPeruPhilippinesPalauPapua Новый GuineaPolandPuerto РикоКорея, Народно-Демократическая РеспубликаПортугалияПарагвайПалестина, ГосударствоФранцузская ПолинезияКата rRéunionRomaniaRussian FederationRwandaSaudi ArabiaSudanSenegalSingaporeSouth Джорджия и Южные Сандвичевы IslandsSaint Елены, Вознесения и Тристан-да CunhaSvalbard и Ян MayenSolomon IslandsSierra LeoneEl SalvadorSan MarinoSomaliaSaint Пьер и MiquelonSerbiaSouth SudanSao Томе и PrincipeSurinameSlovakiaSloveniaSwedenSwazilandSint Маартен (Голландская часть) SeychellesSyrian Arab RepublicTurks и Кайкос IslandsChadTogoThailandTajikistanTokelauTurkmenistanTimor-LesteTongaTrinidad и TobagoTunisiaTurkeyTuvaluTaiwan, провинция ChinaTanzania, Объединенная Республика УгандаУкраинаОтдаленные малые острова СШАУругвайСоединенные ШтатыУзбекистанСвятой Престол (город-государство Ватикан)Сент-Винсент и ГренадиныВенесуэла, Боливарианская Республика Виргинские острова, Британские Виргинские острова, США.Южный ВьетнамВануатуУоллис и ФутунаСамоаЙеменЮжная АфрикаЗамбияЗимбабве

оставшихся знака: 800

Я ознакомился с “Политикой конфиденциальности”, или сделаю это позже.

PTG1939 Счетчик электроэнергии – Terco [английский]

Описание

PTG1939 Power Energy Meter — это практичное решение для исследования трехфазных систем переменного тока. Счетчик электроэнергии на базе микропроцессора предоставляет пользователю мгновенный обзор соответствующих параметров трех- или четырехпроводной трехфазной сети в симметричных или несимметричных сетях.

Упрощенный процесс подключения означает, что ваши лабораторные эксперименты могут быть установлены и удалены всего за несколько минут, что оставляет больше времени для исследования и понимания характеристик и неоднозначностей трехфазных сетей электропитания.

Каждая линия снабжена плавким предохранителем 500 В, 10 А и вместе с трансформаторами тока 10:1 А обеспечивает хороший уровень защиты от неправильного подключения, неправильного обращения и небрежности.

Технические характеристики

Блок питания

220 В переменного тока, 50/60 Гц

Измерение



Напряжение, В:

500 В переменного тока макс.

Коэффициент ВТ:

Прямое измерение

Ток, л:

10 А макс.

Активная мощность, П:

0.0…(+/-)1999,9 Вт

Полная мощность, С:

0,0…(+/-)1999,9 ВА

Активная мощность, Ом:

0,0…(+/-)1999,9 ВАр

Коэффициент активной мощности, Pf:

-1…cos φ…1

Частота, f:

15…500 Гц

Счетчик электроэнергии PTG1939 позволяет измерять и визуализировать 46 величин электроэнергии и 25 гармоник для каждой фазы тока и напряжения.Анализатор может отображать интересующие параметры при исследовании симметричных и несимметричных сетей, такие как: фазные напряжения, междуфазные напряжения, линейные токи, фазные активные мощности, фазные реактивные мощности, фазные полные мощности, фазные активные мощности. коэффициенты мощности, фазные реактивные/активные коэффициенты мощности, среднее трехфазное напряжение, среднее междуфазное напряжение, средний трехфазный ток, трехфазная активная, реактивная и полная мощности, средние трехфазные коэффициенты мощности.

Визуализация параметров распределена по программируемым страницам (максимум 20 страниц), где на каждой странице одновременно отображаются четыре параметра.

Связь

Связь со SCADA через локальную сеть

Размер:

255 х 195 х 335 мм

Вес:

10 кг

Генераторы системы PTG2000



.

Добавить комментарий

Ваш адрес email не будет опубликован.
