СД 450/56
ОСНОВНАЯ ХАРАКТЕРИСТИКА СД 450/56
| Подача, м3/час | 450 |
| Напор, м | 56 |
| Мощность двигателя, кВт | 132 |
| Частота вращения, об/мин | 1450 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА СД 450/56
| Допускаемый кавитационный запас, м | 8 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА СД 450/56
| Масса насоса, кг | 755 |
| Масса агрегата, кг | 1755 |
| КПД, % | 58 |
| Утечка через сальниковое уплотнение, л/час, не более | 10 |
| Установленный ресурс до списания, тыс. час. | 32 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА СД 450/56
| Номинальный диаметр рабочего колеса, мм | 436 |

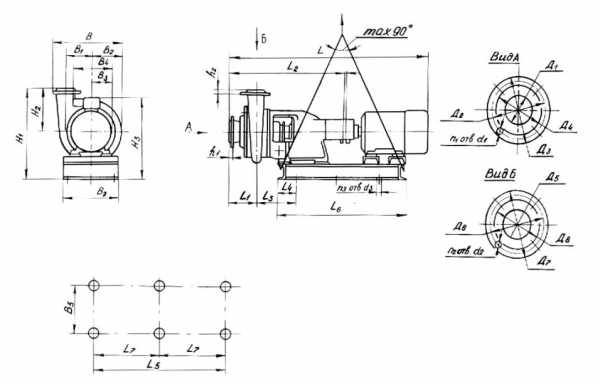

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА СД 450/56
| L | L1 | L2 | L3 | L4 | L6 | L7 | B | B1 |
| 2575 | 241 | 1305 | 421 | 282 | 1820 | 560 | 777 | 292 |
| B2 | B3 | B4 | B5 | B6 | h2 | h3 | h4 | n3 |
| 345 | 340 | 875 | 480 | 540 | 922 | 420 | 844 | 6 |
| d3 | D1 | D2 | D3 | D4 | n1 | d1 | h2 | D5 |
| 28 | 200 | 280 | 315 | 258 | 4 | 18 | 22 | 150 |
| D6 | D7 | D8 | n2 | d2 | h3 | |||
| 240 | 280 | 212 | 8 | 22 | 28 | |||
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ СД 450/56
| артикул | наименование | чертеж | цена |
| Ч003795 | Вал насоса (Удленитель) | 19 801р. | |
| Ч003843 | Втулка | 3 985р. | |
| Ч003507 | Корпус насоса (Улитка) | 56 078р. | |
| Ч003555 | Корпус подшипников | 62 933р. | |
| Ч003747 | Крышка подшипника | 4 676р. | |
| Ч003987 | П/м насоса | 9 156р. | |
| Ч004035 | П/м эл.двиг. | 11 340р. | |
| Ч003699 | Патрубок всасывающий | 26 059р. | |
| Ч003459 | Рабочее колесо | 20 284р. | |
| Ч003603 | Станина (рама) | 34 341р. | |
| Ч003891 | Фланец сальника | 1 939р. |
КЛАССИФИКАЦИЯ
по роду жидкости – фекальные; по форме рабочих органов – лопастные; по расположению оси вращения – горизонтальные; по расположению и выполнению опор – консольные; по количеству колес – одноступенчатые; не герметичные; по возможности самовсасывания – не самовсасывающие; не моноблочные; не футерованные; по возможности регулирования – нерегулируемые; по возможности регулирования – нерегулируемые; по конструкции рабочего колеса – с закрытым рабочим колесом; по погруженности под уровень – поверхностные; не скважинные; по наличию охлаждения – неохлаждаемые; по наличию обогрева – необогреваемые;КОНСТРУКЦИЯ НАСОСОВ СД 450/56
Агрегаты типа СД – центробежные, горизонтальные (СДВ – вертикальные), одноступенчатые с рабочим колесом закрытого типа.
ЖИДКОСТЬ ПЕРЕКАЧИВАЕМАЯ НАСОСАМИ СД 450/56
Аграгаты данного типа предназначены для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м3, температурой до плюс 80º С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.
erkogor.ru
СД 450/56б
ОСНОВНАЯ ХАРАКТЕРИСТИКА СД 450/56Б
| Подача, м3/час | 370 |
| Напор, м | 39 |
| Мощность двигателя, кВт | 90 |
| Частота вращения, об/мин | 1450 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА СД 450/56Б
| Допускаемый кавитационный запас, м | 8 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА СД 450/56Б
| КПД, % | 54 |
| Утечка через сальниковое уплотнение, л/час, не более | 10 |
| Установленный ресурс до списания, тыс. час. | 32 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА СД 450/56Б
| Номинальный диаметр рабочего колеса, мм | 376 |
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ СД 450/56Б
| артикул | наименование | чертеж | цена |
| Ч003795 | Вал насоса (Удленитель) | 19 801р. | |
| Ч003843 | Втулка | 3 985р. | |
| Ч003507 | Корпус насоса (Улитка) | 56 078р. | |
| Ч003555 | Корпус подшипников | 62 933р. | |
| Ч003747 | Крышка подшипника | 4 676р. | |
| Ч003987 | П/м насоса | 9 156р. | |
| Ч004035 | П/м эл.двиг. | 11 340р. | |
| Ч003699 | Патрубок всасывающий | 26 059р. | |
| Ч003459 | Рабочее колесо | 20 284р. | |
| Ч003603 | Станина (рама) | 34 341р. | |
| Ч003891 | Фланец сальника | 1 939р. |
КЛАССИФИКАЦИЯ
по роду жидкости – фекальные; по форме рабочих органов – лопастные; по расположению оси вращения – горизонтальные; по расположению и выполнению опор – консольные; по количеству колес – одноступенчатые; по возможности регулирования – нерегулируемые; по возможности регулирования – нерегулируемые; по наличию охлаждения – неохлаждаемые; по наличию обогрева – необогреваемые; по конструкции рабочего колеса – с закрытым рабочим колесом; по погруженности под уровень – поверхностные; не скважинные; не футерованные; не герметичные; по возможности самовсасывания – не самовсасывающие; не моноблочные;КОНСТРУКЦИЯ НАСОСОВ СД 450/56Б
Агрегаты типа СД – центробежные, горизонтальные (СДВ – вертикальные), одноступенчатые с рабочим колесом закрытого типа.
ЖИДКОСТЬ ПЕРЕКАЧИВАЕМАЯ НАСОСАМИ СД 450/56Б
Аграгаты данного типа предназначены для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м3, температурой до плюс 80º С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.
СД 450/56а
ОСНОВНАЯ ХАРАКТЕРИСТИКА СД 450/56А
| Подача, м3/час | 430 |
| Напор, м | 48 |
| Мощность двигателя, кВт | 110 |
| Частота вращения, об/мин | 1450 |
ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА СД 450/56А
| Допускаемый кавитационный запас, м | 8 |
ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА СД 450/56А
| КПД, % | 55 |
| Утечка через сальниковое уплотнение, л/час, не более | 10 |
| Установленный ресурс до списания, тыс. час. | 32 |
КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА СД 450/56А
| Номинальный диаметр рабочего колеса, мм | 404 |
ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ СД 450/56А
| артикул | наименование | чертеж | цена |
| Ч003795 | Вал насоса (Удленитель) | 19 801р. | |
| Ч003843 | Втулка | 3 985р. | |
| Ч003507 | Корпус насоса (Улитка) | 56 078р. | |
| Ч003555 | Корпус подшипников | 62 933р. | |
| Ч003747 | Крышка подшипника | 4 676р. | |
| Ч003987 | П/м насоса | 9 156р. | |
| Ч004035 | П/м эл.двиг. | 11 340р. | |
| Ч003699 | Патрубок всасывающий | 26 059р. | |
| Ч003459 | Рабочее колесо | 20 284р. | |
| Ч003603 | Станина (рама) | 34 341р. | |
| Ч003891 | Фланец сальника | 1 939р. |
КЛАССИФИКАЦИЯ
по роду жидкости – фекальные; по форме рабочих органов – лопастные; по расположению оси вращения – горизонтальные; по расположению и выполнению опор – консольные; по количеству колес – одноступенчатые; не футерованные; не герметичные; по возможности самовсасывания – не самовсасывающие; не моноблочные; не скважинные; по наличию охлаждения – неохлаждаемые; по наличию обогрева – необогреваемые; по возможности регулирования – нерегулируемые; по возможности регулирования – нерегулируемые; по конструкции рабочего колеса – с закрытым рабочим колесом; по погруженности под уровень – поверхностные;КОНСТРУКЦИЯ НАСОСОВ СД 450/56А
Агрегаты типа СД – центробежные, горизонтальные (СДВ – вертикальные), одноступенчатые с рабочим колесом закрытого типа.
ЖИДКОСТЬ ПЕРЕКАЧИВАЕМАЯ НАСОСАМИ СД 450/56А
Аграгаты данного типа предназначены для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м3, температурой до плюс 80º С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.
erkogor.ru
Насос СД 450/56. Технические характеристики. Цена
Позвоните чтоб купить фекальный насос СД 450/56 у «Слобожанского завода». Заводская цена и качество. Все виды ремонта и производство запчастей к сточно-динамическим агрегатам.
Технические характеристики
Фекальный консольный центробежный насос СД 450/56 для перекачки загрязненной воды сточных масс и канализационных жидкостей. Материал гидравлической части – чугун, вал стальной. Выпускаются со стандартным и подрезанным рабочим колесом. Напорный патрубок поворачивается на 90°. Маркировка до 1982 г. — ФГ 450/57,5.
Таблица с техническими характеристиками из паспорта насоса СД 450/56. И для сравнения характеристики СД 450/56а и СД 450/56б с подрезкой рабочего колеса.
Параметры перекачиваемой жидкости
Основные показатели перекачиваемой жидкости для сточно-динамических насосов СД 450/56. Температура, плотность, вязкость, содержание и размер твердых частиц.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, МПа | рН | Плотность, кг/м 3 | Вязкость, м 2 /с | t max, ⁰С |
| < 1 | < 12 | < 9000 | < 8,5 | 1050 | 1х10 -6 | 80 |

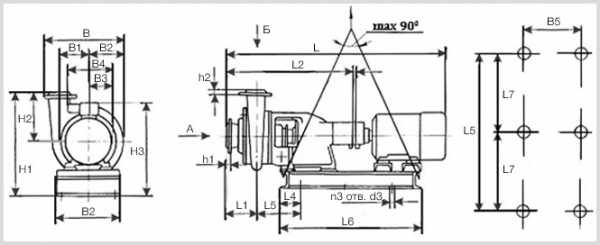

Габаритные и присоединительные размеры из паспорта
На чертеже и в таблице собраны ключевые габаритно-присоединительные размеры, схема строповки. Расстояния между крепежными отверстиями для проектировки фундамента согласно паспорта насоса марки СД.
| LxBxh2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | B2 | B3 | B4 | B5 | B6 | h3 | h4 | n3 | d3 |
| 2575x777x922 | 241 | 1305 | 421 | 282 | — | 1820 | 560 | 292 | 345 | 340 | 875 | 480 | 540 | 420 | 844 | 6 | 28 |

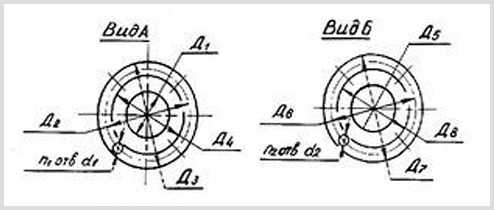

Чертеж и размеры патрубков
Чертеж с размерами входного и выходного патрубка центробежного насоса СД 450/56 для изготовления крепежных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h2 | D5 | D6 | D7 | D8 | n2 | d2 | h3 |
| 200 | 280 | 315 | 258 | 4 | 18 | 22 | 150 | 240 | 280 | 212 | 8 | 22 | 28 |

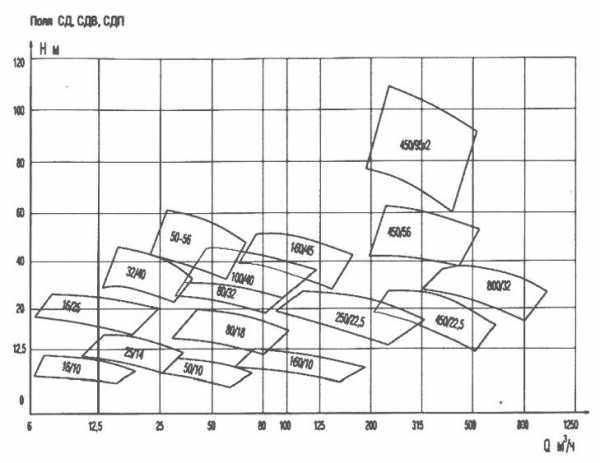

Графические характеристики
График показывает рабочий интервал и рабочую точку СД 450/56 для четкого определения оптимального КПД под конкретный техпроцесс.
konsolnik.com.ua
Укрнасоссервис СД 450/56
Каталог товаров
- Водоснабжение, полив
-
- Гидроаккумуляторы
- Дождеватели
- Мотопомпы
- Насосы
-
- Аксессуары для насосов
- Опрыскиватели
- Шланги и принадлежности
- Отдых на даче
-
- Ловушки, отпугиватели
- Садовые качели
- Ручной садовый инструмент
-
- Грабли, лопаты, вилы
- Садовые пилы
- Сапки, ручные культиваторы, сеялки
- Секаторы, сучкорезы, садовые ножницы
- Тачки садовые, строительные
- Садовая техника
-
- Аэраторы
- Газонокосилки, сенокосилки
- Дачное электропитание
-
- Генераторы
- Двигатели для садовой техники
- Дровоколы
- Зернодробилки
- Инкубаторы бытовые
- Культиваторы, мотоблоки
-
- Навесное оборудование к тракторам, мотоблокам и культиваторам
- Кусторезы, высоторезы
- Мотокосы, триммеры
- Садовые измельчители
- Садовые пылесосы
- Садовые тракторы
- Снегоуборщики
- Цепные пилы
- Садовый интерьер
-
- Садовая мебель
- Садово-парковые светильники
- Садово-парковые фигуры
Фильтр товаров
- ПРОИЗВОДИТЕЛЬ
sadiq.ru
Насос СД 450/56
Насос СД 450/56 сточно динамичный. Для сточно-массных сред.
Материалы насоса СД 450/56а,б: вал – сталь 35, проточная часть – чугун СЧ2, защитная втулка – сталь 45.
Уплотнения вала насоса: сальниковое одинарное.
Комлектуется Агрегат насосный: СД450/56 – АИР280М4 132 кВт на 1450 об/мин. СД450/56а – АИР280М4 110 кВт на 1450 об/мин. СД450/56б – АИР280М4 90 кВт на 1450 об/мин.
Условные обозначения насоса СД450/56а,б:
- СД – сточно-динамический насос;
- 450 – подача в м3/час;
- 56 – давление на выходе, м;
- а, б – обрезка рабочего колеса;

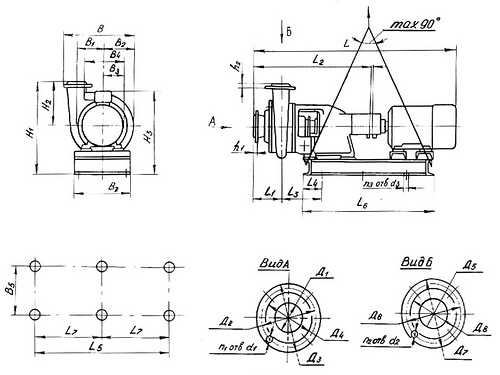

Габаритные размеры агрегата СД 450/56:
| Типоразмер агрегата | Марка эл. двигателя | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | B2 | B3 | B4 | B5 | В6 | h2 | h3 | Н3 | n3 | d3 | Масса насоса | Масса агрегата |
| СД 450/56 | 4А280М4 | 2575 | 241 | 1305 | 421 | 282 | – | 1820 | 560 | 777 | 292 | 345 | 340 | 875 | 480 | 540 | 922 | 420 | 844 | 6 | 28 | 755 | 1755 |
| D1 | D2 | D3 | D4 | n1 | d1 | h2 | D5 | D6 | D7 | D8 | n2 | d2 | h3 |
| 200 | 280 | 315 | 258 | 4 | 18 | 22 | 150 | 240 | 280 | 212 | 8 | 22 | 28 |
Характеристики насоса СД 450/56
| Типоразмер агрегата | Подача м3/час | Напор, м | Мощность эл.двиг., кВт | Частота вращения, об/мин | КПД, % | Допускаемый кавитац. запас, м | Утечка ч/з сальн.упл., л/час | Установленный ресурс до спис., тыс. час. | Номинальный диаметр рабочего колеса |
| СД 450/56 | 450 | 56 | 132 | 1450 | 58 | 8 | 10 | 32 | 436 |
| СД 450/56а | 430 | 48 | 110 | 1450 | 55 | 8 | 10 | 32 | 404 |
| СД 450/56б | 370 | 39 | 90 | 1450 | 54 | 8 | 10 | 32 | 376 |
Полный каталог насосов СД со всеми техническими характеристиками и условиями эксплутации
Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ, ИН-ТАЙМ,Ночной Экспресс.
Производительность, м3 – 450
Напор, м – 56
Отзывы покупателей о Насос СД 450/56
Спасибо! Ваш отзыв добавлен!
fairway.com.ua
Купите фекально-погружной насос СД 450/56 без двигателя в Москве. канализационные насосы – СД 450 оптом и в розницу.
СД 450/56
Описание
Насос СД 450/56 (без двигателя) применяется в промышленности, ЖКХ, сельском хозяйстве для перекачивания канализационных и промышленных стоков. Такие насосы относятся к консольным центробежным типам и предназначены для перекачивания канализационных и других сильнозагрязненных жидкостей с t до +85С, плотностью не более 1020кг./м3 и удельным содержанием твердых частиц размером до 5мм не более 1%.
Принцип работы точно такой же, как и у всех консольных насосов – рабочее колесо, раскручиваясь при помощи привода, создает центробежную силу, и жидкость под давлением выходит из напорного патрубка.
Патрубок насоса расположен в центре насосной части, в случае с насосами типа СМ, и сбоку – если насос типа СД. Простота конструкции насоса СМ позволяет ремонтировать насос не демонтируя насосный агрегат. В случае ремонта насоса СД без демонтажа уже не обойтись.
В насосах типа СДВ – буква В обозначает вертикальное исполнение насоса.
Фекально-канализационный насос СД 450/56 (без двигателя) комплектуется промышленным электродвигателем, с мощностью и скоростью вращения вала без двигателя кВт/об.мин, в качестве привода насоса. Электродвигатель соединен с насосом при помощи упругой муфты. Насос СДВ агрегатируется фланцевым трехфазным электродвигателем переменного тока вертикальном исполнении. Насосы могут комплектоваться сальниковыми или торцевыми уплотнениями.
Буквенно-цифровое обозначение:
СД 450/56 (без двигателя)
- СД – сточно-динамический
- 450.0 – подача, м3/час
- 56.0 – напор, м
- а – уменьшенный Ø рабочего колеса
- 2 – полюсность электродвигателя
- без двигателя– параметры электродвигателя, кВт/об.мин
