Блок питания для шуруповерта своими руками (БП) — сетевой, схема
Главная » Для ремонта » Шуруповерт
Автор Игорь Нерушин На чтение 3 мин. Опубликовано
Мобильность не очень важна для сверляще-закручивающего инструмента, применяемого в мастерской или для работ на дому. В таких случаях вместо аккумуляторной батареи можно сделать блок питания для шуруповерта своими руками. Это позволит использовать технику в полную мощность без ограничений.
С чего начать
Для того чтобы блок питания в полной мере соответствовал электроприбору, первым делом стоит уточнить технические характеристики мотора. Большинство работает от напряжения 12 вольт. Реже встречаются модели с вольтажом 14, 16 или 18.
Понадобится и еще один существенный параметр — сила тока. Приблизительно подсчитать количество потребляемых двигателем ампер можно, оценив емкость батареи и время заряда.
Получив конкретные цифры, можно заняться подбором подходящего блока питания. Лучшими кандидатами будут наиболее компактные и легкие устройства. По этой причине отдавать предпочтение лучше аппаратуре, построенной по импульсной схеме.
Важно! Трансформаторные образцы советского производства подходят в меньшей степени: они тяжелы и отличаются низким КПД.
Для размещения блока лучше всего подойдет корпус нерабочего аккумулятора. Достаточно вытащить непригодные элементы питания и измерить освободившееся место. В зависимости от модели шуруповерта может оказаться удобнее размещать внутри корпуса, тогда определяется именно этот объем доступного пространства. После проделанной работы станут известны:
- вольтаж и ампераж;
- габариты.
Теперь достаточно назвать полученные цифры консультанту в специализированном магазине или продавцу на радиорынке, чтобы быстро найти блок питания.
Преобразование
Переделывать начинают с пайки. Выходы блока питания надежно фиксируются припоем на контактах зарядного отсека. Создать надежное соединение между медью проволоки и латунью контактов трудно. Чтобы повысить силу и надежность сцепления, поверхности обрабатывают специальной кислотой. Так как блок питания выдает постоянное напряжение, важно соблюдать полярность.
Токоподводящий кабель подводится к блоку питания внутри зарядного устройства через аккуратно проделанное отверстие и защищается от перегиба специальной демпфирующей насадкой. Внутри корпуса кабель и преобразователь напряжения желательно надежно зафиксировать. Подойдет клей, образующий вязкие, не боящиеся тряски и ударов соединения. Можно также использовать уплотняющие элементы. При таком крепеже лучше создать точечные подложки, не закрывающие площадь поверхности блока питания и не препятствующие отводу тепла.
Если позволяет конструкция шуруповерта, можно изъять из корпуса блока питания начинку и смонтировать прямо внутри. Это обеспечит наилучшие условия теплообмена для греющейся в процессе работы техники.
Важно! Подключение БП посредством аккумуляторной кассеты – наиболее щадящий способ, сохраняющий возможность использования шуруповерта в мобильном варианте с батареей. Интеграция же БП внутрь корпуса зачастую предполагает существенную переделку, после которой аккумулятор будет использовать невозможно.
Предложенный способ преобразования аккумуляторного шуруповерта в сетевой прост и по плечу любому, кто хоть раз мастерил фонарик или подобный простой электроприбор.
Это вдохнет новую жизнь в немало послуживший прибор, позволив использовать его даже без отслужившей батареи.
Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:
Оцените автора
Блок питания для шуруповерта 18в вместо аккумулятора
Добрый день, сегодня с хотел отремонтировать по быстрому кровать взял свой 18 В шуруповерт, а он еле крутит, батарейки сели, хотя заряжал месяц назад. По быстрому не получилось, пришлось переложить на следующий день, на следующий день мне двух АБ хватило на 1 час работы и все. Как можно переделать шуруповерт под В с минимальным бюджетом и затратами? Кто-нибудь занимался этим вопросом, если да, то поделитесь ценными советами. Наверное, вместо аккумулятора можно прицепить внешний вольтовый блок питания.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как своими руками сделать блок питания для шуруповерта 18В?
- Переделка шуруповерта на сетевой. Тест разных источников питания
- Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту
- Переделка блока питания шуруповёрта на работу от сети
- Как переделать аккумуляторный шуруповерт в сетевой – варианты для умельцев
- Варианты изготовления блоков питания для шуруповерта 18 В
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ШУРУПОВЕРТ ОТ СЕТИ. Блок питания для шуруповерта своими руками.
Как своими руками сделать блок питания для шуруповерта 18В?
Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В. Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки.
Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания первичным является В, выполняется и подзарядка аккумуляторной батареи.
В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно. Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею.
Существуют основные способы решения этой проблемы:. При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции.
Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания. При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа.
Основные правила, которые помогут надолго сохранить срок службы инструмента:. Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:. Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.
Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:. Использование зарядника для ноутбука является оптимальным решением проблемы.
Кроме того, необходимо знать параметры шуруповерта и зарядника есть на 12 В и 19 В , а также учесть габариты последнего для монтажа в аккумуляторный отсек.
Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.
Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания. Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи.
Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине. Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В.
Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.
Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

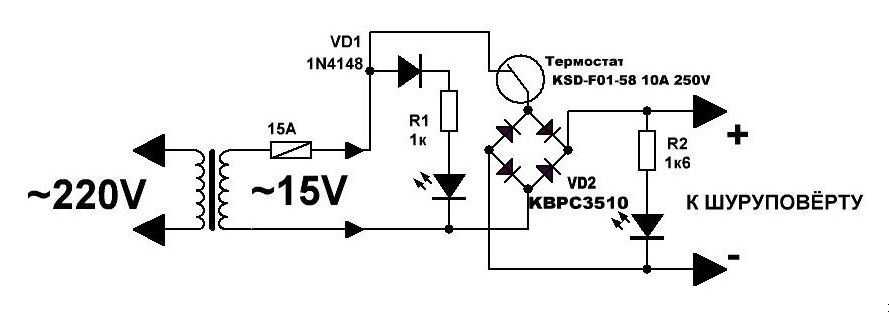

Простая схема 1 БП шуруповерта от сети вольт , состоящая из трансформатора питания вход диодного моста , выпрямителя и конденсаторного фильтра. Трансформатор нужно подобрать с мощностью от Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А.
Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта.
На выходе выпрямителя необходимо поставить конденсатор емкостью от мкФ можно ограничиться емкостью на и напряжением от 25 В и выше.
Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе. Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А.
Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи АКБ и резервного источника питания при обесточивании сети схема 2. При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель.
Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2.
К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора резервный источник питания осуществляется через VD6 и ограничитель в виде резистора R4.
При помощи SB2 можно отключить подзарядку батареи. При отсутствии напряжения питания В реле обесточивается, и напряжение с батареи подается на другие контакты реле питание напрямую от АКБ.
Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется. Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:. После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.
Адаптер собирается на микросхеме и представляет собой линейный регулятор. Транзистор увеличивает мощность БП схема 3. Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор. Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В для модели с питанием на 12 В постоянного тока или 22 В питание шуруповерта 18 В.
Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В возможно использовать уже готовые варианты. Сглаживающий фильтр представляет собой конденсатор высокой емкости около мкФ, но чем больше эта величина, тем лучше. Микросхему нужно приобрести в специализированном магазине радиодеталей.
Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N является транзистором p-n-p структуры и его можно заменить любым аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А.
Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии ЛУТ. Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора.
Основным элементом является микросхема типа LM Усиление происходит при помощи двух транзисторов типа 2N, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А.
Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения кулер с персонального компьютера на 12 В.
При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода. Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев горячему воздуху некуда будет выходить.
При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:. Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент.
Существует множество вариантов, предложенных радиолюбителями для продления его срока службы.
Переделка шуруповерта на сетевой. Тест разных источников питания
Показания Амперметра и Вольтметра видны в полно экранном режиме. Сгорит твоя китайская копия БП от лэптопа они дешевые это не оригинал темболее! А мощность посчитай 12 или 14 V на ток максимум 9А! А БП от лампочки вспыхнет синим пламенем А вот сам коллектор электродвигателя шуруповерта являться выпрямителем механически так что не убьешь. Спасибо за тему. Я попробую собрать на БП от ноута разберу и вставлю в родной акум и ручка. Может выложу.
Видеоролик блок питания для шуруповёрта (вопрос от подписчика) Буду себе мастерить компьютерный блок питания вместо аккумулятора. Alexey Kotelnikov Естественно, для 18в шуриков не подойдет. 3.
Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту
Основное достоинство аккумуляторного шуруповерта – автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку.
Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается. Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи как правило, в комплекте идет несколько аккумуляторов в блок питания. Тем самым получится работать как от аккумуляторной батареи, так и от электросети. Прежде чем приступить к переделке, нужно сначала найти подходящий по величине сетевой блок питания для шуруповерта. Желательно, чтобы он мог умещаться в корпус батареи. Кроме этого, из корпуса следует удалить все наполнение, и измерить его внутреннее пространство, поскольку габариты снаружи и изнутри могут отличаться. После этого следует изучить маркировку или инструкцию на корпусе инструмента для выяснения напряжения питания.
Переделка блока питания шуруповёрта на работу от сети
Аккумуляторный шуруповерт — удобный и необходимый в хозяйстве инструмент.
К сожалению, через года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать? Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально.
В любом доме не обойтись без домашнего помощника, которым является шуруповерт.
Как переделать аккумуляторный шуруповерт в сетевой – варианты для умельцев
Полезные советы. Как переделать аккумуляторный шуруповерт в сетевой для работы от Как переделать шуруповерт. Инструкция по переделке шуруповерта Как сделать шуруповёрт от сети в своими руками: переделка с Как переделать аккумуляторный шуруповерт: монтаж, подключение.
Варианты изготовления блоков питания для шуруповерта 18 В
Шуруповерт с аккумуляторной батареей — это полезный в домашней хозяйственной деятельности, в строительстве, а также при сборке самых разнообразных конструкций электроинструмент. Главным его достоинством является возможность выполнения работы автономно, пока элементы питания не разрядятся.
По разным причинам может потребоваться переделка шуруповерта для подключения к сети V. Такую модификацию сравнительно несложно провести самостоятельно различными способами, для этого не нужны специальные инструменты. В зависимости от выбранного варианта, внесение изменений потребует разных временных и финансовых затрат. Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети.
Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода 2. Выбираем блок питания для шуруповерта.
Практически у каждого домашнего мастера имеется шуруповерт. С его помощью удается выполнять большой объем домашней работы. Многие модели являются автономными, так как питаются от АКБ.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.
Отремонтировать батареи с разрушенными элементами невозможно.
Опытный мастер в сфере строительства всегда имеет под рукой свой незаменимый инструмент — шуруповерт. Это объяснимо тем, что это устройство многофункционально и существенно облегчает работу, чего нельзя сказать про вкручивание шурупов с помощью отвертки. Однако, со временем любая техника, включая аккумуляторный шуруповерт, утрачивает свою эффективность при работе и уже работает не так как прежде. Как быть и что предпринять, если вы столкнулись с такой проблемой? Одним из выходов из сложившейся ситуации является конструирование самодельного блока питания для инструмента. Прежде чем начать переделывать устройство, нужно подобрать подходящий по размеру сетевой блок питания для шуруповерта, чтобы он поместился в корпус аккумулятора. Помимо этого, нужно убрать все в середине, и померить внутреннее пространство, размеры внутреннего и наружного содержимого отличаются между собой.
К сожалению, аппараты на основе беспроводного источника сети часто разряжаются и ломаются.
Поскольку покупать новую батарейку дорого, большинство владельцев переделывают свои аккумуляторные шуруповерты на сетевые. В статье мы расскажем, как переделать аппарат с помощью подручных деталей. Также затронем тему, почему чаще всего ломается этот вид техники.
