Сделать циркулярку из дисковой пилы – как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как собрать циркулярный станок?

alexxlab | 10.11.2019 | 0 | Разное

Содержание

как сделать приспособление и распилочный стол

Ручная электрическая пила – вещь полезная и удобная, но работать с ней долго не получится, так как нужно прилагать усилия. Если необходимо распилить целое дерево или постоянно приходится работать с большими объемами, то для этого изготавливается циркулярка из дисковой пилы своими руками.

Вконтакте

Facebook

Twitter

Мой мир

Преимущества и особенности инструмента

Круглая пила имеет свои плюсы: позволяет делать ровный распил, повышает скорость монтажа, обеспечивает удобство работы, экономит электричество. Если заменить диск, можно и мягкий метал одолеть. Чтобы сделать полноценный инструмент для работы, нужно установить его на стол и обеспечить подход со всех сторон.

При этом надо соблюдать следующие условия:

  • стол должен быть хорошо укреплен, для чего его ножки иногда заливают бетоном или привинчивают болтами;
  • ручная пила закрепляется железными скобами к столешнице для обеспечения безопасности при работе;
  • необходимо заземление.

Неудобство при работе представляет большая ширина стола. Оптимальный размер не должен превышать 60 – 70 см, чтобы удобно было держать брусок (не на вытянутых руках).

Если рабочая поверхность не статична, то ухудшается качество распила, поэтому необходимо закрепление. Провод можно зафиксировать скобами в полу, чтобы при работе случайно не споткнуться.

Как вариант – сделать дополнительную розетку под столешницей.

Предварительно нужно подготовить рисунок столешницы с указанием размеров. Это почти чертеж, но упрощенный. На бумаге нужно указать величину зазора для диска – по ширине и длине, где он должен находиться по отношению к краям стола. Сразу можно будет представить свою работу за таким устройством.

Необходимые приспособления

Из дополнительных инструментов понадобятся:

В процессе работы может понадобиться фрезер.

Для изготовления стола необходимо приготовить:

  • 2 направляющие рейки;
  • болты;
  • лист ДСП размером 60/120 см;
  • заготовка для стола с ножками (если есть).

Станина может быть изготовлена самостоятельно из обычных деревянных заготовок, скрепленных между собой рейками, а может использоваться готовый распилочный стол, железный или деревянный.

Описание рабочего процесса

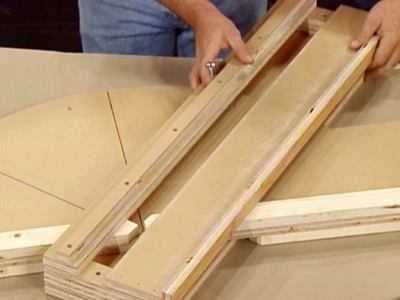

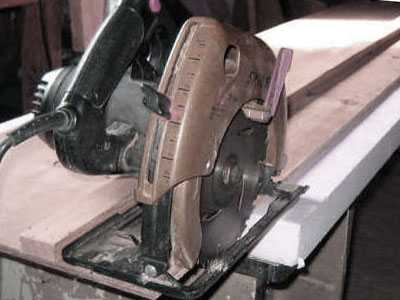

Как изготавливается направляющая для дисковой пилы. Сделать распил ровным поможет направляющая линейка, прикрепленная к верстаку.

Суть приспособления в том, чтобы не дать распилочному материалу двигаться в процессе работы.

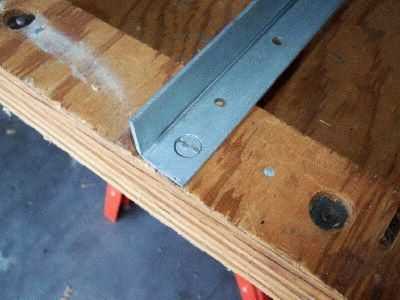

Самый простой вариант прикрепить два профиля, один — на подошву пилы, другой – на распилочный стол.

Для этого необходимо подобрать два куска трубы, можно использовать алюминиевый квадратный профиль разного размера. Трубы надо разрезать по вертикали болгаркой. Должна получиться конструкция по подобию рельсы, когда одна деталь входит в другую.

Далее надо отмерить кусок по длине стола. Предварительно вырезать углубление и посадить в него профиль, закрепив его болтами с нижней стороны. Профиль меньшего размера отрезается по длине подошвы и прикручивается болтами. Следует зашлифовать края металла, чтобы не мешали плавно двигаться. Останется совместить оба профиля и протестировать устройство.

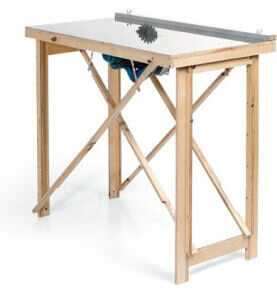

Как сделать верстак

Стол для циркулярной пилы своими руками можно сделать из плиты МДФ, ДСП, толстой фанеры, дерева, металла. Пластиковый материал не подходит.

Этапы работы:

  1. Отмерить необходимую длину и ширину из листа материала.
  2. Обрезать болгаркой и обточить края.
  3. На ножки стола прикрепить болтами столешницу, для верности можно воспользоваться столярным клеем.
  4. Выровнять верхнюю часть с помощью уровня, закрепить на полу металлическими скобами или залить бетоном.

Важно! Столешница устанавливается на ножки после закрепления пилы.

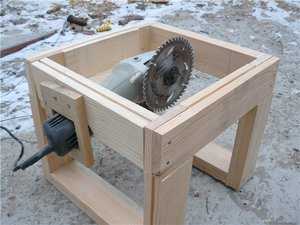

Циркулярка из дисковой пилы крепится снизу к столу при помощи деревянных реек.

Описание работ:

  1. Перевернуть столешницу, сделать разметку маркером и прорезать отверстие для диска.
  2. Срезать верхний слой по форме подошвы на глубину на 0,7 мм.
  3. Взять два бруска и закрепить саморезами подошву параллельно длине стола.
  4. Закрепить подошву перпендикулярно столу еще двумя рейками.

Крепление циркулярной пилы на верстак готово. Если планируется постоянная работа, то можно оборудовать стол дополнительным упором. Для этого необходим ровный брус по длине столешницы. Установить его требуется параллельно диску пилы, желательно в углубление, закрепить болтами. Важно хорошо выровнять деталь, чтобы она располагалась строго параллельно – от этого будет зависеть качество распила, особенно, если понадобится делать мебель.

Изготовление вала

Как сделать вал для циркулярки своими руками.

Если циркулярная пила своими руками собирается по частям, двигатель берется от стиральной машины, диски покупаются отдельно или снимаются с нерабочей болгарки, то придется подумать, как выточить вал.

Эту важную деталь делать из старых труб небезопасно, поскольку на вал будет крепиться сам диск.

Вал для дисковой пилы своими руками сделать сложно. Здесь нужен профессиональный токарь, желательно не новичок. Сначала следует подобрать специальную 45-ю марку стали. Материал отличается износоустойчивостью и упругостью, специально предназначен для изготовления валов, цилиндров, шестерней.

Для обточки на токарном станке используется двустороннее крепление. Деталь обрабатывается сначала обычным резцом, чтобы придать нужный диаметр. Далее чистовым резцом удаляются все задиры. Оставляется небольшой припуск для финальной шлифовки наждачной бумагой до зеркального блеска.

Канавки на валу выполняются канавочным резцом, как указывают чертежи. В процессе работы можно снимать деталь и примерять на нее компоненты, которые впоследствии будут монтироваться.

На вал можно установить крепления для:

  • различных фрез, которые могут пригодиться при вытачивании фигурных изделий из дерева;
  • обычной циркулярки;
  • ножей рубанка.

Самодельная циркулярная пила своими руками оснащается мотором от старой стиральной машины. К нему необходимо подсоединить пусковое устройство, соответствующее мощности двигателя.

При монтаже электрики необходимо соблюдать правила безопасности:

  1. Предусмотреть теплозащиту для случаев повышения напряжения.
  2. Электрощиток должен быть установлен на материале, который не проводит ток.
  3. Если установлена металлическая станина, то электропроводку следует хорошо заизолировать.
  4. Если самодельный станок с дисковой пилой находится на улице, то электрический узел должен быть защищен от попадания воды.

Если провести электрику для циркулярной пилы своими руками сложно, то лучше обратиться к профессионалу, чтобы оборудование работало долго и без поломок.

Миниатюрная модель

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центру.

Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Обратите внимание! Приспособление хорошо справляется с тонкими мягкими материалами, но дерево поддается с трудом, для работы с ним нужно увеличивать мощность мотора.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Прочие приспособления

Различные приспособления для ручной дисковой пилы своими руками сделать проще простого. Один из них – обычный брусок, который вставляется в упор, входящий в комплект. Стандартный упор не позволяет распиливать более широкие детали, так как рассчитан на определенную ширину, для каждой модели разную. Чтобы иметь возможность увеличить зазор, требуется вставить между стенкой упора деревянную деталь нужной ширины и задвинуть ее в подошву.

Можно сделать приспособление для вырезания пазов, которое может пригодиться при изготовлении мебели.

Циркулярку из ручной дисковой пилы можно приспособить для распила под углом. Применяются как дополнительные детали, так и возможность закрепления самого диска под нужный угол.

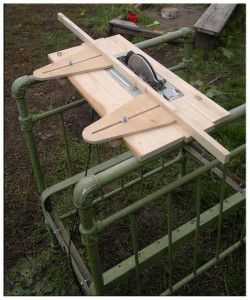

Простое приспособление для торцевания при помощи ручной дисковой пилы. Есть возможность распиливать под заданным углом.

Вспомогательная деталь «клин» подойдет для производства круглых заготовок из дерева для декоративных целей.

Торцевой спил применяется в строительстве для отделки деревом стен, которые впоследствии покрываются лаком, оставляя видимой поперечную структуру дерева.

Чтобы лишний раз не тратиться на различные устройства для мелких работ, можно попробовать самостоятельно продумать решение проблемы и создать рабочий инструмент из доступных материалов.

Для обустройства циркулярки подойдут старые ручные пилы, возможно, с нерабочим мотором. Сконструировать рабочее место можно по любой схеме. Подобрав детали по мощности, есть возможность распиливать материалы различной ширины и плотности. При помощи дополнительных приспособлений можно организовать столярную мастерскую и выполнять различные операции без лишних затрат.

Видео: делаем циркулярку из дисковой пилы

stroim.guru

Изготовление стола для ручной циркулярной пилы своими руками

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

  • жёсткость (стабильность) системы;
  • ровная, гладкая плоскость стола;
  • безопасное закрепление пилы;
  • присутствие ограждения от разрезающего диска;
  • свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

stroim.guru

Изготовление стола для ручной циркулярной пилы своими руками

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

  • жёсткость (стабильность) системы;
  • ровная, гладкая плоскость стола;
  • безопасное закрепление пилы;
  • присутствие ограждения от разрезающего диска;
  • свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

  • фанера 15−20 миллиметров;
  • брус 50×50;
  • доска;
  • выключатель;
  • наружная розетка;
  • отрезок кабеля;
  • клей ПВА;
  • лак;
  • саморезы.

Приборы:

  • электролобзик;
  • шуруповерт;
  • дрель;
  • линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Процесс производства стола

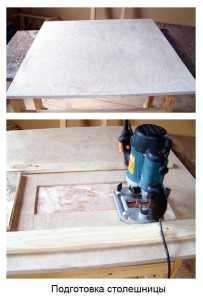

  • Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
  • Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
  • В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.

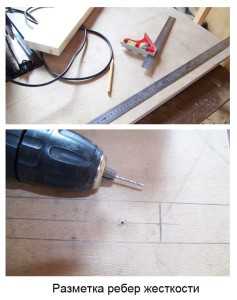

  • Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
  • Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
  • Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
  • Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
  • Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
  • Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

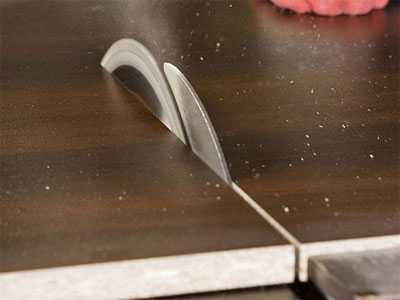

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

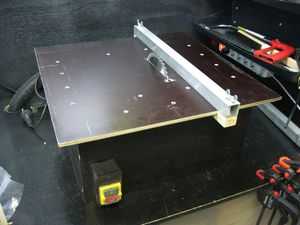

Несколько слов об электронике

Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

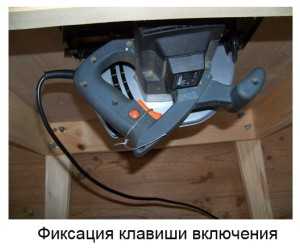

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

  1. Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
  2. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
  3. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

  1. Приобретите все без исключения нужные материалы и приборы.
  2. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
  3. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
  4. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
  5. Столешница продукта может быть как единой, так и складывающейся. Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
  6. Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
  7. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
  8. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д. ).
  9. Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

tokar.guru

Сделать Циркулярку Из Дисковой Пилы Своими Руками

Как сделать циркуляр руками из ручной циркулярной пилы

Если человек живет в частном доме или имеет садовую площадку, присутствие стационарной циркулярной пилы в арсенале домашнего хозяина не только желательно, но иногда и необходимо. К сожалению, стоимость промышленного образца такой пилы не соответствует частоте ее внутреннего использования, а некоторые россияне просто не могут себе этого позволить. В то же время, вы можете легко сделать «кружок» своими руками, используя привод для швейной машины или обычную электрическую дрель. Однако качество работы и диапазон выполняемых операций в значительной степени зависят от основания циркулярной пилы.

Конструкция рамы

Простейшая рама циркулярной пилы, мощность привода которой не превышает 0,8 … 12 киловатт, вполне доступна, чтобы сделать своими руками толстую фанеру и деревянные бары. Для привода вы можете использовать электрическую дрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатт), которая крепится к пластине с помощью специального кронштейна. Длина рамы будет зависеть от длины материала пилы. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 мм. Конечно, для профессиональной работы деревянная рама не подходит, но для того, чтобы растворить доски, чтобы быстро срезать решетки, этой самодельной конструкции достаточно.

В общем, рамка будет состоять из базы и столешницы (рабочего стола). Конечно, при ручной циркуляционной пиле необходимо стремиться максимально упростить конструкцию. Конструкция рабочего стола будет в первую очередь определяться конструкцией точки крепления режущего диска. В самодельных круглых устройствах используется либо круглый диск, закрепленный непосредственно в держателе электробуры, либо, более предпочтительно, два опорных вала, приводимых в движение электродвигателем через ленточную передачу.

Изготовление столешниц

На первом этапе изготовления кровати с деревянной столешницей существующий лист фанеры размещается собственными руками в соответствии с имеющимся рисунком или рисунком. Чтобы уменьшить количество разрезов, маркировка рисуется с краев листа. В качестве инструмента используйте ножовку с небольшим зубом или электрической головоломкой.

Циркуляр из циркулярной пилы

как делать необычный циркулярная пила обезьяна хорошая стационарная круговой. Вы также можете перейти по ссылке.

Редизайн ручной циркулярной пилы Interskol в круглопильную пилу

Общие характеристики пилы Тип Интерскол. диск Дизайн. Ручная мощность. 1900 Вт Количество скоростей.

Слот для диска отмечен на нижней стороне распиливаемого куска. Высушенный можно сделать с помощью резака для пальцев, закрепив его собственными руками в патроне электрической дрели. Чтобы наблюдать прямолинейность краев разреза, простой самодельный копировальный аппарат двух металлических углов крепится к столешнице с помощью зажимов.
Дальнейшая работа зависит от механизма крепления круглого пильного диска. Самый простой способ установить его вручную на двух опорах подшипников и проехать через ременный привод от отдельного электродвигателя или от электрической дрели.

Чтобы добавить дополнительную жесткость к столешницам по краям, желательно зафиксировать элементы жесткости, которые могут быть выполнены из стержней или алюминиевых углов. Крепление ребер жесткости к столу осуществляется с помощью самонарезающих винтов. Чтобы сделать всю структуру более долговечной, к месту соединения может быть нанесен слой эпоксидного клея, который фиксирует планку до верхней части стола вдоль всей плоскости сустава.
Расстояние от края столешницы до бара должно составлять 2,0 … 4,0 см.

После этого в соответствии с выбранной структурой привода прикрепляется опорный узел круглого диска. Для надежного крепления лучше зафиксировать корпуса подшипников на раме с помощью винта, резьбовое соединение. В этом случае секретные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхняя рабочая поверхность рабочего стола должна быть покрыта прочным лаком и отполирована.

Для большей безопасности при работе с самодельным устройством над режущей кромкой диска желательно установить качающийся предохранитель.

Базовая конструкция

Для безопасной работы самодельной циркулярной пилы стол должен быть установлен на достаточно жестком и прочном основании. Чтобы сделать это ручным способом, фантазия мастера получает полную свободу. Основание может быть выполнено в виде деревянной подконструкции, но лучше сваривать из угла (например, раму аквариума) в соответствии с размером столешницы.

Некоторые нюансы создания

Основным параметром, определяющим конструкцию самодельного «круглого», является мощность пильных досок. Для домашних работ своими руками обычно пилить более толстую древесину 15.0 … 20.0 миллиметров не требуется. Чтобы изменить глубину разреза, вы можете использовать и / или создать специальный механизм для подъема диска, но это значительно усложнит дизайн самодельного.

При выборе приводного двигателя учитывайте скорость вращения его вала. Используя ременный привод, вы можете внести изменения в количество поворотов своими руками. Если предполагается, что в качестве привода используется электрическая дрель, то предпочтение следует отдавать моделям с переменной скоростью вращения патрона, тогда будет приятно использовать такую ​​циркулярную пилу, сделанную самим собой.

Вывод

Несмотря на примитивность описанного дизайна, сделать его намного легче сделать домашнее задание своими руками, начиная с плотницких операций с досками и заканчивая поперечным разрезом стволов, вырезанных из садовых деревьев.

nzizn.ru

варианты сборки ручных и стационарных моделей

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

  • уголок из крепкой стали;
  • прямоугольная профильная труба;
  • двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

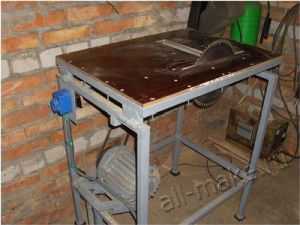

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

tokar.guru

Станина для ручной циркулярной пилы своими руками

Содержание статьи:

Если человек проживает в частном доме или у него имеется дачно-садовый участок, то наличие стационарной циркулярной пилы в арсенале домашнего мастера не только желательно, но и порой необходимо. К сожалению, стоимость промышленно изготовленного образца такой пилы не соответствует частоте ее домашнего использования, а для некоторых россиян просто не по карману. В то же время сделать «циркулярку» своими руками достаточно просто, использовав для этого привод швейной машинки или обычную электродрель. Однако качество выполнения работ и номенклатура выполняемых операций во многом зависят от станины циркулярной пилы.

Конструкция станины

Станина на циркулярную пилу

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

Съёмная часть пильного стола с циркулярной пилой

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом. Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. В качестве инструмента используют ножовку с мелким зубом или электролобзик.

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков.
Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

После этого, в соответствии с выбранной конструкцией привода, крепят опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Для безопасной работы самодельной циркулярной пилы стол должен устанавливаться на достаточно жесткое и прочное основание. Чтобы его сделать ручным способом, фантазии мастера предоставляется полная свобода. Основание можно сделать в виде деревянного подстолья, но лучше сварить из уголка (типа аквариумного каркаса) в соответствии с размерами столешницы.

Некоторые нюансы изготовления

Электрический двигатель

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Вывод

Несмотря на примитивность описанной конструкции, она заметно облегчит домашние работы своими руками, начиная от столярных операций с досками и заканчивая поперечной распиловкой обрезанных с садовых деревьев толстых сучков.

Обзор и сравнение заводских моделей

МодельEinhell RT-TS 920Hitachi C10RDJet JBTS-10Metabo TKHS 315
Мощность, Вт900160017002000
Глубина пропила, мм45737685
Диаметр, мм205250254315
Частота шпинделя, об/мин4800480050002990
Вес, кг13,227,73562
Габариты, мм580*455*340730*590*3701100*800*1020860*620*470
Einhell RT-TS 920
Hitachi C10RD
Jet JBTS-10
Metabo TKHS 315



stanokgid.ru

Стол для циркулярной пилы своими руками: Инструкция, Видео. Узнайте!

Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.

Стол для циркулярной пилы своими руками

Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.

Как выбрать циркулярную пилу?

Если у вас еще нет этого инструмента, и вы планируете его приобрести, при выборе следует учесть следующие характеристики:

  1. Мощность агрегата. Для бытового инструмента достаточно мощности 800 Вт, но если вы задумались о том, чтобы сделать стол для циркулярной пилы, значит, объемы работы с пиломатериалом будут значительными. Вам лучше остановить выбор на  модели с мощностью 1200 или более Вт.
  2. Глубина пропила. От этого параметра зависит максимальная толщина обрабатываемого материала. Ручные пилы профессионального или полупрофессионального класса обычно имеют глубину пропила от 40 до 70 мм, что вполне достаточно для обработки досок и фанеры. Учтите, что стандартная глубина при установке пилы в стол уменьшится примерно на 10 мм.
  3. Частота вращения.Чем больше частота вращения, тем чище срез – это правило применимо к распилу твердых материалов. Однако для пластика слишком большие обороты не подходят – из-за нагрева диска он начнет плавиться. Поэтому выбирайте модель с частотой вращения 3000-4000 оборотов в минуту или с плавным регулированием частоты вращения.
  4. Расположение элементов управления.При установке пилы с нижней стороны столешницы доступ к кнопке включения/отключения должен быть безопасным. В противном случае вам нужно будет предусмотреть внешнюю схему управления.

Необходимые материалы

При изготовлении стола для циркулярной пилы своими руками вам понадобятся навыки работы с деревом и следующий инструмент:

  • Ручная циркулярная пила;
  • Лист фанеры толщиной не менее 20 мм;
  • Доска 50х100 мм;
  • Брусок 50х50 мм для ножек;
  • Дрель, шуруповерт, электролобзик, ручной фрезер;
  • Клей для дерева, саморезы;
  • Лак для дерева;
  • Струбцины;
  • Линейка и карандаш.

Размеры стола во многом зависят от длины обрабатываемых материалов – срез получается значительно точнее и ровнее, когда вся заготовка опирается на плоскость стола. Вместе с тем, излишне большой размер стола загромождает рабочее пространство, поэтому необходимо найти золотую середину. Высоту стола лучше выбирать индивидуально, в зависимости от роста.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист  с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

    Подготовка столешницы

  2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

    Примеряем циркулярную пилу к месту ее будущего крепления

  3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

    Размечаем ребра жесткости

  4. Выполняют разметку  досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

    Процесс крепления ребер жесткости на клей

  5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

    Крепление ребер жесткости на саморезы

  6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

    Готовая столешница

  7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

    Крепление ножек для стола

  8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

    Установка пилы

  9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
  10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

    Фиксация клавиши включения пилы

  11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

Видео — делаем стол для циркулярной пилы

stroyvopros.net

Как Сделать Циркулярку Из Ручной Пилы

Самодельная циркулярная пила с собственными руками

Самодельная циркулярная пила — одна из самых необходимых машин для домашнего хозяина, особенно при строительстве дома или дачи. Фирменные стационарные машины очень дороги, и для большинства домашних хозяйств будет работать самодельная простая конструкция деревообрабатывающего оборудования. Есть много способов: как сделать круговое движение своими руками из ручной циркулярной пилы, дробилки, старого электродвигателя и даже дрели. Что необходимо для этого и как собрать круглый пильный стол с минимальными затратами, описано ниже.

Круглопильный стол

Круглый стол должен быть стабильным. Качание во время работы очень сложно и может быть опасным. В качестве рамы подходит старый кухонный стол или сборная конструкция из деревянных прутков или металлического профиля. Важная часть рамы — гладкая, широкая поверхность с щелью для пильного диска. Он изготовлен из листового железа толщиной не менее 4 мм, пластины из стеклоткани, плексигласа, фанеры, древесностружечной плиты или их комбинации. В любом случае толщина столешницы должна соответствовать нагрузке, которую она будет испытывать во время работы. Следует иметь в виду, что привод в некоторых самодельных циркулярах прикреплен к крышке, поэтому лучше сделать лифт, как показано на фотографии. Это позволит избежать осложнений структуры рамы и облегчить доступ к электроинструментам.

Направляющая панель обычно изготавливается из угла, прикрепленного к пластине с помощью зажимов каждый раз при установке нового измерения. Вы можете сделать скользящую панель, как показано на рисунке. В этом случае верхняя часть стола должна иметь строго параллельные стороны для скольжения, а направляющая — перпендикулярно плоскости вращения циркулярной пилы. Это очень удобно, но требует небольшой работы. Скользящие сани сделаны из стального или алюминиевого угла, который должен скользить свободно по краям, не теряя прямого угла. Вариант с деревянным заносом возможен, но это делает машину более громоздкой и менее прочной.

Редизайн ручной циркулярной пилы Interskol в круглопильную пилу

Общие характеристики пилы Тип Интерскол. дисковая конструкция. руководство Мощность. 1900 Вт Количество скоростей.

Циркуляр из циркулярной пилы

Как сделать с обычного диска пилы обезьяна хорошая стационарная круговой. Вы также можете перейти по ссылке.

Циркуляр из болгарской ручной циркулярной пилы, сверло

У многих нет возможности собрать самодельный циркуляр с мощным электродвигателем, ременным приводом и системой шкивов. Но, безусловно, будет, по крайней мере, один из таких электроинструментов, как ручная циркулярная пила, болгарина или дрель. На любом из них вы можете установить отсечную циркулярную пилу, они компактны и могут использоваться в качестве электропривода для резки не очень толстых досок. Как уже отмечалось выше, такие инструменты лучше всего прикреплять к верхней части стола снизу. Наиболее удобной в этом отношении является ручная циркулярная пила; он имеет максимальный размер полезной части режущего диска, в то время как корпус не позволяет использовать всю область пилы с помощью сверла и пули. Кроме того, толщина крышки также покрывает часть диска. Поэтому вы можете поместить пилу большего диаметра или применить другие технические решения. На рисунке показан возможный способ крепления электроинструмента к раме с помощью пластиковых зажимов.

Маятниковый циркуляр с мощным электродвигателем

Самодельная циркулярная пила предназначена для распиловки древесины такой толщины, на которой сконструирован электропривод. Если вам нужно обрабатывать толстые стержни, вам нужно будет установить мощный электродвигатель, установить ременный привод и вал. В этом случае рекомендуется сделать рамку маятника, как показано на рисунке. Рама полностью неподвижна, сваривается из стальных углов. На нем расположен весь скручивающий и режущий механизм. С одной стороны рама подвешена к раме, а вторая сторона регулируется по высоте с помощью винтового механизма. Эта схема позволяет вам регулировать высоту охвата пильного диска без особых усилий и ненужных проблем с дизайном.

nzizn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
