Как сделать паяльник своими руками?
Статьи
Автор Светозар Тюменский На чтение 3 мин. Просмотров 2.2k. Опубликовано Обновлено
Если требуется выполнять пайку электрических схем, паяльник является основным инструментом. Классический паяльник представляет собой нагреватель из нихромовой проволоки, тепло от которого подается на медное жало. Достоинством такой конструкции является ее простота. Некоторым недостатком или неудобством считается необходимость ожидания, пока жало паяльника нагреется до рабочей температуры. Этого недостатка лишен так называемый импульсный паяльник.
Схема такого паяльника значительно сложнее, чем у классического. Для изготовления импульсного паяльника своими руками необходимо взять электронный трансформатор для подключения галогеновых ламп с выходным напряжением 12 вольт. Суть доработки заключается в том, чтобы удалить его вторичную обмотку и намотать 1-2 витка медного провода диаметром 1 мм. Полученный узел помещают в корпус в виде пистолета с курком – включателем паяльника. Вместо ствола этого импровизированного пистолета устанавливается диэлектрическая стойка к которой крепится паяльная скоба – жало.
По форме эта скоба напоминает пинцет, к концам которого через кнопочный (курковый) выключатель подводится напряжение со вторичной обмотки трансформатора.
При эксплуатации импульсного паяльника не следует передерживать включенным подогрев жала, чтобы избежать выхода из строя его электрической схемы. Дело в том, что для нее такой режим работы является достаточно экстремальным.
Содержание
- Паяльник для микросхем своими руками
- Собираем
- Как сделать паяльник из зажигалки!
- Как сделать крутой паяльник своими руками ?
Паяльник для микросхем своими руками
Паяльник для микросхем отличается от паяльников других видов тем, что он не допускает перегрева электронного элемента в процессе его пайки. Кроме этого, в качестве важного требования к такому инструменту является наличие защитных средств, оберегающих чувствительные к статическому электричеству и токовым утечкам через изоляцию в паяльнике микросхемы от выхода из строя.
В качестве блока питания такого маленького паяльника можно использовать готовое устройство с регулируемым выходным напряжением 0-15 вольт и рабочим током до 1 ампера. Нагревательным элементом может служить резистор МЛТ номиналом около 8 Ом мощностью 0,5 Ватт. У такого резистора удаляется одна ножка и в месте ее крепления сверлится отверстие диаметром 1,1 мм. Таким образом, внутри резистора образуется место для вставки жала из куска медной проволоки диаметром 1мм. Напряжение на резистор подается через ножку, припаянную сбоку вместо удаленной ножки и нетронутую штатную ножку резистора. При вставке жала в полость резистора следует кусочком слюды защитить его торец от контакта с внутренней поверхностью чашки резистора. Полученный паяльник можно закрепить на торце корпуса пришедшей в негодность шариковой ручки с помощью кусочка двухстороннего текстолита, который является также монтажной планкой. Через нее напряжение от блока питания подается на резисторный нагреватель паяльника.
Мы искренне надеемся, что наша статья помогла вам ответить на вопрос как сделать паяльник своими руками.
Собираем
Как сделать паяльник из зажигалки!
Как сделать крутой паяльник своими руками ?
Оцените автора
Как сделать паяльник своими руками
Главная » Строительство и ремонт
На чтение 3 мин. Просмотров 377 Опубликовано
Многие люди интересуются, как сделать паяльник своими руками из подручных материалов, поэтому мы решили более подробно вникнуть в эту тему и рассказать действительно работающий способ. Стоит заметить, что изготовить хороший паяльник сможет каждый человек, в этой статье вы найдете пошаговую инструкцию и несколько видео примеров.
Как сделать паяльник своими руками
Итак, чтобы сделать паяльник с тонким жалом нам необходимо собрать основные материалы. Как правило, их можно найти в гараже, если нет, то ближайший рынок вас точно выручит. Мы решили рассказать самый простой способ, для этого не нужно будет сильно тратиться. Особенное внимание мы остановили на тонкой жиле паяльника, ведь именно ее и не хватает многим электрикам, а затачивать старый не всегда удобно и целесообразно. В другой статье мы делали дрель из подручных материалов, ее также будет интересно прочесть.
Вот такие материалы нужно собрать:
- Шариковую ручку.
- Резистор МЛТ-0.
5, его сопротивление должно составлять 5-10 Ом. - Двухсторонний текстолит – 10х30 мм.
- Стальную проволоку диаметром в 0.8 мм.
- Небольшой кусок медной проволоки диаметром в 1 мм.
5, его сопротивление должно составлять 5-10 Ом.Пошаговая инструкция
Если вы будете выполнять только так, как написано – паяльник своими руками из резистора сделать получится. Способ не сложный даже ребенок сможет справиться с ним без особых усилий.
- В первую очередь нужно снять краску с поверхности резистора, можно использовать обычный нож. Если слишком плохо слазит, тогда подключите резистор к источнику питания и немного прогрейте его.
- Подготавливаем бочонку, из нее выходит две проволоки, одну нужно срезать. В этом месте сверлим отверстие под медную проволоку, ее диаметр составляет 1 мм. Помните, проволока не должна соприкасаться с чашечкой, для этого сделайте раззенковку более большим сверлом, вот так это выглядит на фото. В конечном результате делаем небольшой пропил для токовода на чашечке резистора.
- Берем стальную проволоку и выгибаем ее в форме обычного кольца. Диаметр должен соответствовать пропилу на резисторе.
- Их двух стороннего текстолита нужно выпилить плату, вот так это выглядит на фото. По размерам ориентируетесь сами, ведь может немного отличаться размер ручки и вашей проволоки.
- Собираем все между собой, самодельный паяльник на этом этапе не вызывает никаких сложностей.
- Устанавливаем тонкое жало паяльника в посадочное место. Здесь будьте аккуратны, всю конструкцию можно спалить. Чтобы проволока из меди не прожгла резистор делаем защитный слой, используя кусочек слюды или другого материала, которые есть у вас под рукой. Узнайте, как сделать ПК в авто.
- В конечном результате нужно подключить самодельный паяльник к сети. Для этого можно использовать обычный блок питания на 1 А. Помните, напряжение не должно быть больше 15 Вольт, если 12 – это также подойдет. В этом деле больше совсем не означает лучше.
Вот мы с вами и разобрали, как сделать паяльник своими руками из ручки, резистора и проволоки, как видите, сложностей особых нет.
Но, даже не смотря на это все, купить паяльник такого типа гораздо проще, он не стоит огромных денег. Так что перед тем, как приступать к его сборке подумайте хорошо, стоит оно того или нет.

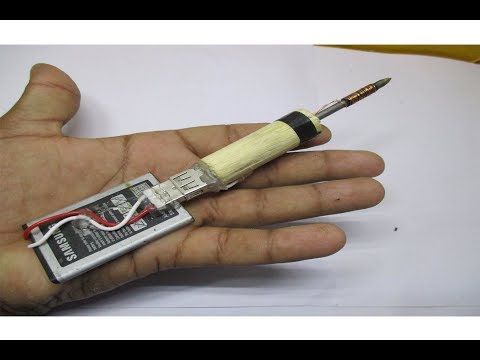

Паяльник своими руками видео
Вот еще один отличный способ.
DIY 12-вольтовый паяльник
by Shagufta Shahjahan
9607 просмотров В этом DIY мы собираемся сделать «Паяльник 12V». «Паяльник» — это ручной прибор, который нагревает припой, чтобы расплавить его, поскольку он может попасть в соединение между двумя заготовками.
«Паяльник» состоит из нагретого металлического наконечника и ручки. Мы можем нагреть металлический наконечник, пропуская «электрический поток». Электричество может подаваться по «кабелям батареи» или «электрическим линиям» через резистивный нагревательный элемент. Это один из самых простых уроков, доступных в Интернете, по изготовлению паяльника на 12 В.
Buy From Amazon
Hardware Components
The following components are required to make 12V Soldering Iron
| S.no | Components | Value | Qty |
|---|---|---|---|
| 1 | Wood Piece | – | 1 |
| 2 | Медная проволока | 8mm | 1 |
| 3 | Устойчивый0035 1 | ||
| 4 | Nichrome wire | 32awg | 1 |
| 5 | Copper wire | 1mm | 1 |
| 6 | Switch | – | 1 |
| 7 | Батарея с проводом | – | 1 |
| 8 | Аккумулятор/ Трансформатор | 12V | 1 |
| List Light (опций | |||
| List List Light (опция | |||
| List Lil Lil Light)0036 | 12 В | 1 |
Конструкция схемы
Шаг # 01 Сначала сделайте наконечник из медной проволоки диаметром 8 мм.
Затем возьмите кусок дерева и просверлите отверстие диаметром 4 мм с помощью дрели.
Шаг № 03Покройте медный провод диаметром 8 мм термостойким покрытием.
Шаг № 04Соедините 8-миллиметровый медный провод с деревянной деталью.
Шаг № 05Используйте нихромовую проволоку длиной 35 см 32awg и намотайте нихромовую проволоку на медную проволоку диаметром 8 мм.
Шаг № 06Оберните медный провод диаметром 1 мм в верхней и нижней части медного провода диаметром 8 мм.
Шаг № 07Присоедините переключатель ВКЛ/ВЫКЛ, подключив его к нижнему медному проводу диаметром 1 мм.
Шаг № 08Подключите красный зажим батареи с проводом к выключателю ВКЛ/ВЫКЛ.
Шаг № 09 Затем подсоедините черный зажим аккумулятора с проводом к верхнему медному проводу диаметром 1 мм.
Теперь прикрепите все провода к деревянной части с помощью ленты.
Шаг № 11Подключите аккумулятор 12 В к паяльнику.
Шаг № 12Наконец, мы можем протестировать паяльник.
Шаг № 13Вы также можете использовать светодиодные индикаторы для индикации.
Шаг № 14Вы также можете использовать трансформатор 12 В вместо батареи.
Описание работы
Под этим заголовком мы обсудим, как работает схема «паяльника на 12 В». В этой схеме основными компонентами являются медный провод диаметром 8 мм, деревянная деталь и трансформатор. Медный провод диаметром 8 мм работает как металлический наконечник, деревянная деталь работает как изолированная ручка, а трансформатор на 12 В обеспечивает электрическое соединение. Мы также использовали термостойкую, нихромовую проволоку и медную проволоку диаметром 1 мм для достижения лучших результатов.
Мы также можем добавить «переключатель включения/выключения» и «светодиодный индикатор 12 В» для индикации того, находится ли паяльник в рабочем состоянии или нет.
Применение и использование
Паяльники используются для пайки электронных компонентов
- Для установки микросхем, таких как интегральные схемы, резисторы, конденсаторы и т. д., на печатную плату.
- Для ремонта или замены интегральных схем или любых других электронных компонентов в электронных схемах.
Похожие сообщения:
Как сделать самодельный паяльник Каждая вещь Что – Вопрос задан: Бо Тедд хобби и
Вопрос задан: Бо Тедд
хобби и интересы ювелирное дело
Как сделать самодельный паяльник
?
Последнее обновление: 22 августа 2021 г.
44
ВИДЕО
Нажмите, чтобы увидеть полный ответ
В связи с этим, как сделать самодельный паяльник?
Паяльник Самодельный
1. Откройте механический карандаш и возьмите эти две части.
2. Отрежьте соломинку размером чуть больше ручки-карандаша, излишки
вам понадобятся.
3. Соединить все и убедиться, что нет дырок, можно
заклеить скотчем.
4. Намотайте проволоку припоя на стержень ручки.
5. Возьмите провод и поместите его в пустую старую ручку.
В последствии вопрос, что можно использовать в качестве припоя? Проволочная обмотка
является заменой
пайки
, но поставки проволочной обмотки
могут
стать очень дорогими, если только вы не покупаете их в очень больших объемах или случайно
, чтобы найти избыточную сделку. Вы
можете
также обжать провода вместе.
Имеются клеммы, называемые стыковыми соединениями. Вы можете
вставить несколько
проводов в клемму, а затем обжать.
В связи с этим, что я могу использовать, если у меня нет паяльника?
Стальная проволока, отвертки, гвозди и гаечные ключи – все это потенциальные
инструменты для экстренной помощи
пайка
.
Просто нагрейте провод или другие
стальной инструмент над открытым огнем в течение 20-30 секунд, а затем
перейти к
припой
как
вы
обычно.
Можно ли паять без ux?
Имейте в виду, однако, что наиболее распространенным
припоем
является проволока с канифольным
одним
или более
ux
внутри. Вид
припой
сантехник
применение не имеет
ux
, потому что
они
применяют
ux
извне. Итак,
вы
могли бы спаять
с этим
спаять
. При низком нагреве припой
может не расплавиться
достаточно быстро, что может привести к образованию холодного соединения.
