Самодельный трубогиб своими руками: фото, видео, чертежи
Металлические трубы на дачном участке – основа большинства построек. Каркас для теплицы или парника, ограждения и загоны для птиц, основания беседок и навесов – все это изготавливается из круглых или профильных изделий металлопроката.
Каркас для трубогиба
Не секрет, что арочная форма тех же теплиц или навеса над крыльцом снижает дождевую и снеговую нагрузку, а поэтому является очень выгодной. Но чтобы ее сформировать, необходимо изогнуть трубу.
Изгиб трубы: ограничения
Операции подвергаются все виды трубопровода: стальные, алюминиевые, металлопластиковые и медные. И не только при строительстве каркаса, но и формирование водопроводных и канализационных систем. Дело в том, что любая механическая стыковка труб является слабым местом системы, и чем их меньше, тем лучше.
Трубы разной толщины и диаметра, конечно, изгибаются по-разному. Определяющим критерием здесь является минимальный радиус изгиба.
Это величина справочная и ее всегда можно найти.
При несоблюдении этого ограничения страдает качество изделия: возникшее напряжение на поверхности разрушает трубопровод ничуть не хуже коррозии.
Трубогибы: варианты и изготовление
Для придания трубам изогнутой формы используется специальное приспособление – трубогиб. Устройство такое можно найти и в магазине, но в абсолютном большинстве случаев домашние мастера сооружают его своими руками.
Деревянный шаблон
Вполне эффективен для работы с изделиями небольшого диаметра.
- Из досок выпиливается шаблон с нужным радиусом. Толщина доски чуть больше размера трубопровода. Чтобы он не соскальзывал с края, доски выпиливают под углом.
- Шаблон закрепляется на каком-либо основании – деревянный стол, верстак.
- С одной стороны шаблона фиксируется деревянный же упор на таком расстоянии, чтобы между шаблоном и упором помещалась труба. Самодельный трубогиб готов.
Трубу вставляют в зазор, как показано на фото, и осторожно сгибают по шаблону.
Более универсальным вариантом приспособления являются закрепленные на куске фанеры металлические крючки: их можно переставлять, создавая шаблон с заданным радиусом.
Бетонный универсальный трубогиб
Здесь в качестве основания используется бетонная плита. Чертеж делать нужды нет.
- На ее поверхности размечается сетка – 40*40 или 50*50 мм. В точках пересечения высверливаются отверстия под арматуру.
- В отверстия вбиваются металлические штыри.
- Труба вводится между штырями и изгибаются в нужную сторону. Радиус подбирается за счет перемещения по диагонали. Своими руками это приспособление можно сделать за несколько часов.
На таком трубогибе работают с изделиями до 25 мм диаметром.
Вариант с домкратом
В качестве основного рабочего узла используется домкрат.
- На вертикальной поверхности закрепляются ребра – металлические штыри.
- Под ними и точно по центру на какое-то жесткое основание монтируется домкрат.
- Отрезок трубопровода фиксируется над домкратом и под штырями. Шток домкрата поднимается и труба изгибается.
Поскольку домкрат развивает немалое усилие, то на этом самодельном устройстве можно работать с изделиями крупных размеров. На фото демонстрируется образец.
Роликовый трубогиб
Изготовить его своими руками несколько сложнее, но и точность изгиба у него намного выше. Для выполнения понадобится опыт работы со сварочным аппаратом. Рекомендуется сделать чертеж, так как тут важно соблюсти размеры.
Устройство работает по принципу прокатного стана: отрезок помещается на двигающие ролики, а третий ролик – формующий, оказывая давление, постепенно выгибает трубопровод на нужную величину.
- Основой самодельного трубогиба является швеллер достаточной ширины. На него закрепляют П-образную раму. В верхней ее части высверливают отверстия под муфту струбцины.
- Сверху на одинаковом расстоянии от края приваривают два вращающихся ролика, они соединяются цепной передачей.
- В муфту струбцины закрепляют металлическую шпильку, на ее конце монтируют третий валик. С другой стороны шпильки приваривают рукоятку.
Отрезок помещается в промежуток между роликами, и при вращении рукояти струбцина прижимает изделие к третьему ролику. Труба перемещается на подающих роликах и изгибается нужным образом. Такую операцию повторяют несколько раз, так как первичное усилие невелико. Радиус изгиба ограничен 90 градусами.

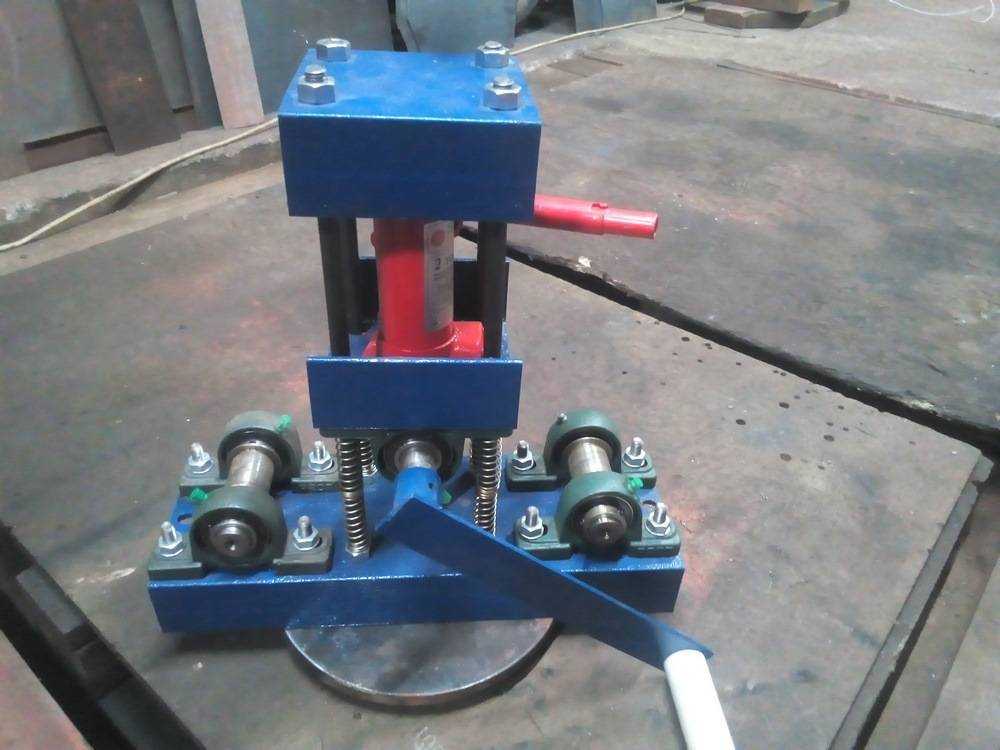

Гидравлический трубогиб
Схема устройства такая же, как у роликового, так что чертеж можно использовать тот же самый, но в движение аппарат приводит не ручной привод, а электрический. Устройство намного эффективнее, но и несколько дороже в изготовлении.
- На основание фиксируется подающий вал. На одном его конце закрепляется шкив для ременной передачи электромотора, на другом – ведущая звездочка цепной передачи.
- Устанавливается второй вал, на его торце монтируется ведомая звездочка.
- Деформирующий ролик закрепляется как в верхней, так и в нижней части аппарата. Нижнее размещение предпочтительнее, но тогда потребуется сделать отверстия для хода штока.
- Гидравлический шток закрепляется на струбцине.
Профилегиб своими руками: пошаговая инструкция, видео
Профилегиб поможет изготовить из металлических труб гнутые дуги, широко применяющиеся в строительстве и благоустройстве участка. Разберемся, как сделать профилегиб своими руками.
Дуги из профильной трубы – востребованный материал для благоустройства дачного участка, строительства теплиц, навесов, беседок. Покупать такой прокат не выгодно: он дороже обычных прямых труб в 2 раза и более, а сделать дуги самому довольно просто. Для этого нужен специальный станок, который называется профилегиб. Разберемся, как соорудить профилегиб своими руками, сравним наиболее распространенные конструкции и выберем лучший вариант.
1 Применение профилегиба и принцип его работы
2 Конструкция
3 Необходимые материалы и инструмент
4 Как сделать профилегиб своими руками. Пошаговая инструкция
5 Порядок гибки труб
6 Советы профессионалов
Применение профилегиба и принцип его работы
Назначение профилегиба – деформация металла в холодном состоянии до достижения необходимой формы. При этом по сравнению со станком для сгибания обычных труб (трубогибом) в работе профилегиба есть несколько специфичных моментов:
- Профильная труба лучше противостоит деформациям, поэтому нужно приложить большое усилие, чтобы ее согнуть.
- Как правило, создаваемые дуги имеют большой радиус кривизны.
Сам процесс изгибания металла основан на приложении деформирующего усилия по центру балки, лежащей на двух опорах. При этом, благодаря прокатыванию профиля по роликам, его сечение в процессе обработки не меняется, на поверхности не появляются смятые участки, складки. Просвет профильной трубы также сохраняется максимально близким к исходному значению.
Конструкция
Чтобы получить профиль, равномерно изогнутый по всей длине и имеющий нужный радиус кривизны, опоры станка выполняются в виде роликов. При этом один ролик (чаще всего расположенный посередине) закреплен подвижно, а два других – нет. Положением прижимного ролика задается определенный радиус изгиба.
Такая схема имеет несколько вариантов воплощения:
- Подвижный ролик один и расположен посередине, опускаясь сверху. Это – наиболее простая конструкция, которую легко реализовать, делая трубогиб самостоятельно. Именно такие станки наиболее широко распространены в классе устройств с ручным механизмом прижима. Недостаток схемы – не слишком мощное усилие, которое не позволяет сгибать наиболее толстый прокат.
- Одиночный подвижный ролик размещен с краю. В этом случае валик, регулирующий изгиб, поднимается с помощью гидравлического домкрата или винтового механизма.
- Подвижный ролик поставлен сбоку (справа или слева). Такая конструкция позволяет завивать профиль в спирали.
- Подвижно установлены два или три ролика. Это – наиболее сложная схема, которую непросто воплотить своими руками, поэтому такие трубогибы обычно делают редко. Главное достоинство такого станка – возможность получить не просто дугу, а гнутый профиль любой сложности.
[warning]В простейшую конструкцию трубогиба можно внести десятки улучшений: предусмотреть возможность передачи усилия через цепную передачу с ведущего ролика на остальные, заложить возможность смены роликов для прокатывания труб разного диаметра, перестановки валов по расстоянию для задания радиуса кривизны и т.д.[/warning]
Помимо расположения валов, разные модели трубогиба отличаются наличием привода для протаскивания профиля. Это может быть как обычная рукоять, вращаемая мускульным усилием, так и привод на электродвигатель. Оснащенные внешним приводом станки сложнее по конструкции, но способность обрабатывать более толстый прокат зачастую окупает трудности конструирования.
Необходимые материалы и инструмент
Материалы для изготовления трубогиба подбираются, исходя из определенных для станка задач и имеющихся в наличии узлов и деталей.
Мы предлагаем комплект деталей для изготовления станка, которому под силу справиться с профильной трубой диаметром до 60 мм. Но многие из компонентов можно заменить, в зависимости от того, какие материалы удастся найти в хозяйстве или недорого купить. Итак, вот примерный перечень материалов:
- Отрезки швеллера №80. Из него будет изготовлена станина станка. Допускаются и другие виды швеллера или уголков, лишь бы толщина металла была не менее 3 мм, а ширины металлопроката хватало для установки валов и остальных деталей. Главное правило при изготовлении станины – чем она массивнее и прочнее, тем лучше.
- Готовые подшипники, запрессованные в подшипниковые узлы. Здесь лучше приобрести готовые детали, так как трудоемкость изготовления подшипникового узла велика, а от его качества во многом зависит эффективность работы станка.
- Стальной вал 70-мм диаметра (3 штуки).
- Приводные звездочки и цепь. Мы взяли элементы из ГРМ классической модели «Жигулей», но подойдут и велосипедные детали.
- Болты М20х60.
- Гладкая стальная арматура.
- Стальные полосы 5-мм толщины.
- Гроверные шайбы, гайки М20.
Инструментарий для работы достаточно распространен и встречается во многих домах. Два наиболее редких инструмента – это сварочный аппарат и «болгарка». Без них не обойтись при изготовлении станины трубогиба. Если этих инструментов нет в хозяйстве, их стоит приобрести или взять в аренду на время.
Также понадобится электродрель, сверла по металлу, разметочный инструмент (кернеры, чертилки, рулетка, карандаш), молоток, гаечные ключи №20. Набор инструментов, в зависимости от запланированных элементов конструкции, может дополняться, но в основе своей останется таким же. Подготовив все необходимое, можно начинать работу.
Как сделать профилегиб своими руками. Пошаговая инструкция
Прежде всего, начинают с создания чертежей. Чем подробнее вы будете представлять, что и как делать, тем лучше. Готовый чертеж можно взять из Интернета, но это далеко не всегда оправдано, ведь набор доступных деталей в каждом случае свой, да и задачи, для которых сооружается гибочный станок, могут различаться.
Чертеж вычерчивают на бумаге или строят с помощью специальных программ.
Далее порядок работы таков:
- Швеллер нарезается на куски нужного размера, из него собирается нижняя часть станины и перекладина в виде буквы «П» для прижимного ролика. Детали соединяются с помощью сварки. Станину и поперечину пока не соединяют.
- По чертежам размечаются отверстия для валов, намечаются кернером, затем сверлятся. В местах установки валов на станину наваривают куски полосовой стали, чтобы толщина металла достигла 1 см и более. После этого можно быть уверенным, что станина выдержит нагрузку.
- Внутри боковых стоек перекладины крепят болтами направляющие для подвижного вала. Вал вводят в направляюще, убеждаются, что он способен перемещаться. Прижимной винт изготавливают из болта с просверленным отверстием для ворота. Под ворот сверлят отверстие в перекладине, приваривают крепежные гайки. Ворот ставят на место, соединяют с валом.
- Валы для неподвижных роликов вставляют в отверстия на станине, закрепляют с помощью болтов и гаек с гроверами.
- К валам наваривают звездочки передачи, соединяют их цепью. К ведущему валу приваривают ручку из согнутой арматуры.
- Сваривают станину с перекладиной.
[warning]Когда станок полностью собран, его тщательно красят, чтобы коррозионные процессы не разрушали металл. Все подшипники, звездочки и цепь тщательно смазывают, рукояти полируют.[/warning]
Чтобы для протаскивания трубы через вальцы требовалось прикладывать меньшее усилие, применяют принцип уменьшения передачи (он реализован, например, в велосипеде). Для этого ручку приваривают к шестерне небольшого диаметра, установленной на отдельной оси, размещенной на корпусе. К валикам прикрепляют шестеренки большего диаметра. Главное, чтобы шаг зубьев у малой звездочки совпадал с шагом зубцов больших шестерен.
Еще один вариант, который позволяет обеспечить заметно большее усилие – установка в качестве привода низкооборотного электрического мотора. Тогда его ось соединяется с ведущим валом станка (непосредственно или через передачу).
Такое дополнение усложняет конструкцию, но существенно расширяет функциональные возможности.
Порядок гибки труб
Чтобы на станке с ручным приводом согнуть трубу, необходимо сделать несколько проходов. Для этого подвижный вал перемещают так, чтобы создать небольшой радиус изгиба. Трубу прокатывают несколько раз, пока изгиб не перестанет увеличиваться.
[warning]После каждого прокатывания трубу необходимо перевернуть и пропустить через станок другой стороной. Если этого не сделать и пропускать профиль только в одном направлении, он непременно окажется смятым с одной стороны.[/warning]
Если требуется получить дугу с большим изгибом, положение центрального валка меняют несколько раз. Главная ошибка новичков при работе с гибочным станком – стремление быстрее достигнуть результата, сократив число прогонов. Это не только увеличивает нагрузку на станок, но и создает лишние деформации в металле.
Если требуется изготовить несколько одинаковых дуг, то при изготовлении первой следует тщательно записывать весь порядок действий.
Подробная технологическая карта, содержащая указания по всем этапам (сколько раз пропускали трубу в каждом направлении, на сколько оборотов опускали прижимной валик и т.д.) поможет воспроизвести режим изготовления с максимально возможной точностью.
Советы профессионалов
Мы рекомендуем несколько видеофрагментов, содержащих полезные советы по сооружению профилегибов своими руками. Вы можете своими глазами увидеть все этапы работы и познакомиться с различными вариантами конструкции этого станка, чтобы выбрать для себя наиболее подходящий:
Профилегиб – полезный в хозяйстве станок, который будет нужен во множестве случаев. Если разобраться в конструкции, его вполне можно соорудить самому, не затратив много времени и средств.
И тогда это полезное устройство станет помощником в благоустройстве приусадебного или садового участка.

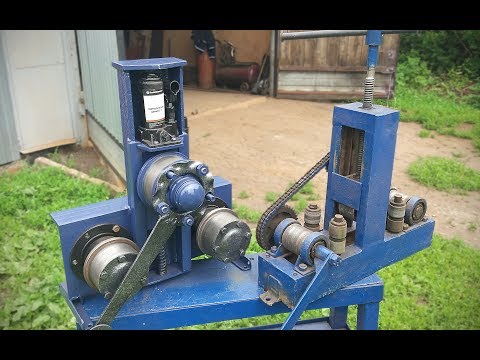

Сборка трубогибочного станка с использованием деталей из металлолома
Сделай сам
Сделай сам
IE Оригиналы
IE Оригиналы
IE Оригиналы
IE Оригиналы
090 90 90 0 Оригиналы 003Оригиналы IE
Оригиналы IE
Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.
Если один из наших других проектов трубогибочного станка не дал вам достаточно мощности, то этот, безусловно, будет.
Следуйте этому простому руководству, чтобы превратить металлолом в мощный трубогибочный станок.
Источник: Sek Austria/YouTubeКак и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.
Необходимые материалы и приспособления
- Лом L-образной стали
- Листовой металлолом
- Бутылочный гидравлический домкрат для металлолома
- Звездочки
- Опорные подшипники
- Валы из металлолома
- Брак подшипников вала
- Металлическая втулка
- Мотор-редуктор для металлолома
- Цилиндрические петли
- Аэрозольные краски Dupli Color металлик
- Сварочное оборудование Dekopro и защитное оборудование
- Набор отверток Amartsin
- Основные инструменты Prostormer (гаечный ключ, отвертки и т. д.)
- Мини токарный станок
д.)Со всеми инструментами и материалами в руках пришло время приступить к этой эпической сборке.
Шаг 1: Изготовьте раму
Первый шаг — возьмите L-образный стальной лист и разложите его, чтобы сделать раму. Когда форма вас удовлетворит, сварите детали вместе по мере необходимости.
Продолжайте собирать рамку, как показано на видео.
Источник: Sek Austria/YouTubeСделав это, возьмите металлолом и цилиндрические петли и сварите их вместе, как показано в видео.
Источник: Sek Austria/YouTubeПриварите узел петли к верхней части рамы, как показано на рисунке. Затем приварите металлическую втулку к одному концу петли.
Шаг 2: Добавьте приводную цепь и двигатель
Теперь, когда рама более или менее готова, мы можем перейти к тому, чтобы заставить машину работать. Возьмите гидравлический домкрат для бутылок и разберите его, чтобы удалить основной винт.
Поместите винт в токарный станок и станок, как показано на видео.
Затем прикрепите и приварите металлический шарнир к концу винта. Соберите бутылочный домкрат и прикрепите его к раме, как показано на видео.
После этого подсоедините домкрат к главному шарниру машины. Проверьте домкрат с помощью его рукоятки, чтобы убедиться, что главный шарнир поднимается и опускается по команде.
Затем возьмите мотор-редуктор и прикрепите его к задней части рамы, как показано на рисунке. Убедитесь, что одна ось выставлена за пределы рамы, и прикрепите звездочку.
Источник: Sek Austria/YouTubeЗатем возьмите вал, приварите концевую пластину к одному концу и вставьте вал в подшипники. Проверьте вращение и при необходимости отрегулируйте.
Приварите подшипники к паре монтажных пластин, как показано на видео. Сделав это, прикрепите звездочку большего размера к торцевой пластине.
Затем поместите вал и звездочку в сборе над главным двигателем, соедините две звездочки с помощью приводной цепи и приварите монтажные пластины на место.
Подключите двигатель и проверьте приводную цепь. Отрегулируйте по мере необходимости.
Шаг 3: Завершите сборку машины
Затем возьмите опорные подшипники и установите их на заднюю часть рамы над двигателем. Добавьте еще одну пару к концу подвижной пластины.
Самые популярные
ОПЕРЕДАЙТЕ СВОИХ КОЛЛЕКТИВОВ С BLUEPRINT
Подписываясь, вы соглашаетесь с нашими Условиями обслуживания и Политикой конфиденциальности.
Они будут использоваться в качестве роликов для трубогибочного станка. Добавьте пару металлических валов подходящего размера к каждой паре опорных подшипников.
Сделав это, согните несколько тонких металлических листов, чтобы построить корпус для приводной цепи, и установите его по мере необходимости.
Источник: Sek Austria/YouTubeПосле этого вы добавляете последние штрихи к машине. Либо очистите и отполируйте металлические детали, либо покрасьте их по желанию.
Когда-то счастливый, ваш трубогибочный станок своими руками готов.
Теперь все, что вам нужно сделать, это протестировать эту вещь.
