Квадратная, прямоугольная, овальная профильная труба: таблицы с размерами

Под профильными трубами понимаются изделия, которые характеризуются наличием внутренней полости и сечением, отличным от круглого. Формы встречаются совершенно разные: овал, прямоугольник, квадрат и т. д.

Подобные изделия, как и другие, отличаются друг от друга по длине, величине сечения и толщине стенки.

Типоразмеры

Стальные изделия выбираются по принципу необходимой формы, тех или иных геометрических размеров и характеристик. Применительно к профильной трубе можно выделить следующие формы, отраженные в соответствующих ГОСТах:

• квадратная – все стороны сечения одинаковые с точки зрения размера;
• прямоугольная – размеры соотносящихся сторон не совпадают;
• овальная – отличное от круга сечение, характеризующее трудоемкость процесса изготовления, что определяет высокую стоимость изделия.

Профильная труба представлена на рынке достаточно широко в плане типоразмеров. Данная продукция пользуется спросом в различных сферах производства, например, ее можно встретить в мебельных цехах и на судостроительных верфях.

Квадратные

Труба, сечение которой представляет собой квадрат, отличается наибольшей распространенностью в строительной отрасли. Стандарты ее определяются ГОСТом 8639-82. Процесс изготовления данной продукции может быть организован за счет горячей или холодной прокатки, а также посредством обращения к возможностям сварки.

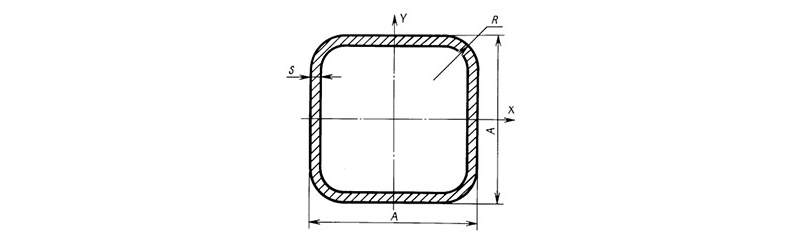

К основным размерным характеристикам квадратного профиля относят:

1. Наружный диаметр (A) – служит для определения габаритов. Знание этого параметра дает возможность правильно производить монтаж, что обеспечивается требуемым соответствием размеров одних изделий по отношению к другим. В зависимости от того, какой способ изготовления находит применение, на выходе получается продукция с тем или иным диаметром, составляющим от 10 до 180 мм. Вместе с тем трубы могут иметь и нестандартную размерность.
2. Толщина стенки (S) – диапазон от 1 до 14 мм, где конкретные значения зависят от величины диаметра по внешнему контуру. Наименьшие значения толщины стенки характерны для сварных изделий этого вида.
3. Площадь сечения – параметр, знание которого востребовано для других целей по сравнению с подобной продукцией круглого сечения. Данный параметр позволяет вычислить не проходимость, что ожидается, а жесткость. Площадь сечения составляет от 0,343 до 89,59 мм². Конкретное значение имеет зависимость от того, какая величина наружного диаметра и насколько толстые стенки. Расчет этого параметра производится с учетом внешних габаритов.

Прямоугольные

Профильные трубы, обладающие прямоугольным сечением, представлены на рынке более широко по сравнению с квадратными в плане размеров. Это определяется существованием большего числа вариаций соотношения сторон.

Для изготовления этого вида труб применяют различные технологии. Если требуется организовать производство толстостенной продукции, то используется горячая прокатка, а в других случаях – холодная. Например, обращение к последней упомянутой технологии происходит тогда, когда требуется наладить выпуск продукции, имеющей не просто одинаковую толщину стенок в любом месте изделия, но и максимально точную. Производство вариантов с тонкими стенками – обработка листового металла и применение сварки.

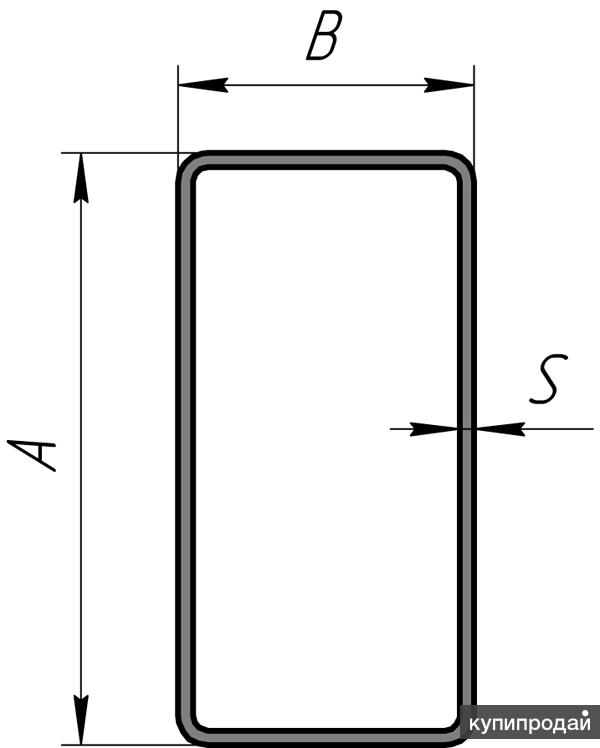

Профильная труба, определяемая ГОСТом 8645-68, имеет следующие размерные характеристики:

1. Размер сторон (A и B) – под A понимают ширину, а под B – высоту. В соответствии с ГОСТом ширина трубы с прямоугольным сечением составляет от 15 до 230 мм, а высота – от 10 до 100 мм.
2. Толщина (S) – диапазон от 1 до 20 мм, что шире, если сравнивать с подобной продукцией, имеющей квадратное сечение.

Овальные

Востребованность профильных труб с овальным сечением недостаточно высокая, что обусловлено формой такой продукции, которая приводит к ее удорожанию.

Из-за своего внешнего вида овальная продукция достаточно активно применяется в мебельном производстве или при решении задач декорирования. В связи с этим данное изделие преимущественно изготавливается из оцинкованной стали или тех сортов металла, которые классифицируются как нержавеющие.

Геометрические параметры трубы, имеющей овальное сечение, определяются ГОСТом 8642-68:

1. Ширина и высота (A и B) – величины, характеризующие габариты, которые должны быть известны в целях правильного выбора изделий этого вида. Форма в данном случае криволинейная, но именно такие размерные характеристики установлены как основные по отношению к овальным изделиям. Параметр A – от 6 до 90 мм, а B – от 3 до 60 мм.
2. Радиусы кривизны (R и r) – характеристики изгибов применительно к каждой из сторон, где значения R составляют от 5,42 до 114,56 мм, а значения r – от 0,98 до 18,45 мм.

Способ изготовления задает длину трубы. В основном производители выпускают данную продукцию, имеющую длину от 3,6 до 12,5 м, характеризуя ее как мерную. В то же время налажен выпуск немерной продукции, в сортаменте которой присутствуют образцы от 1 до 13 м.

Приведенные выше размерные характеристики являются преобладающими. При этом производители готовы идти навстречу клиентам, заказывающим изделия нестандартных габаритов.

Профильные трубы в сравнении между собой

Вид профильных труб отличен от ВГП. Они преимущественно прямоугольные и квадратные, что зависит от сечения. Трубы, представляющие собой полые изделия, у которых форма  – это квадрат, никогда не применяют для обустройства инженерных сетей. Их предназначение заключается – выступать в качестве арматуры строительного назначения, поэтому такие изделия и стали называться профильными.

Отличие прямоугольной трубы от квадратной лишь одно – сечение, хотя иногда различной может быть толщина стенок. По сравнению с круглой, квадратная имеет небольшой вес, что объясняет ее популярность при монтаже каркасных конструкций.

К плюсам прямоугольных труб относят:

• отсутствие сложностей при монтаже;
• оптимальную форму, что позволяет производить складирование, погрузку и транспортировку этих изделий с максимальным удобством;
• более низкую стоимость на фоне профильной арматуры;
• способность выдерживать существенные статические нагрузки, сохраняя достаточную прочность;
• возможность экономии металла при возведении зданий;
• устойчивость к резким сменам температурных условий и силам деформации;
• вариативность воплощения архитектурных решений.

Трубы, сечение которых квадратное или прямоугольное, различаются в зависимости от способа производства: горячая или холодная прокатка, сборка посредством применения электросварки или с помощью задействования технологии, когда на выходе получаются бесшовные изделия. Многофункциональная форма обоих позволяет их использовать не только при монтаже каркасных конструкций, но и в целях проведения работ по внешней отделке.

Технические характеристики прописаны в ГОСТе 13662-86. Этот стандарт регламентирует профильные трубы, получаемые в результате деформации посредством горячей или холодной прокатки, или с задействованием электросварки, где в качестве исходного материала применяется углеродистая сталь.

Кратные трубы не должны иметь большую длину по сравнению с мерными в части их верхнего предела. Каждая кратность должна соотноситься с припуском по 5 мм, если в рамках заказа не предусмотрены другие условия применительно к этому параметру. Поперечное сечение изделий не должно иметь отклонение более ±1,5° от прямого угла.

Допускается кривизна в пределах 2 мм на каждый метр длины. Требования соответствий технического характера закреплены ГОСТом 13663-86.

Регламентация прямоугольных труб с точки зрения их сортамента производится на основе ГОСТа 8645-68. Этот стандарт находит свое применение в отношении горячекатаных, холоднотянутых и электросварных изделий, имеющих прямоугольное сечение.

В соответствии с требованиями потребителя изготавливаются следующие трубы в зависимости от их диаметра и возможной длины:

• 152 мм – не менее 10 м;
• 70 мм – не менее 4 м;
• 426 мм – немерные;
• от 70 до 219 мм – от 6 до 12 м при проведении согласования с клиентом.

Трубы, изготовленные по ГОСТу 10706, имеют увеличенную массу, где величина такого увеличения составляет 1%, что связано с усилением шва.

По согласованию изготовителя с потребителем изготовляют трубы размерами: 41,5×1,5-3,0; 43×1,0:1,5-3,0; 43,5×1,5-3,0; 52×2,5; 69,6×1,8; 111,8×2,3; 146,1×5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4×1,9; 2,65:168×2,65; 177,3×1,9; 198×2,8; 203×2,65; 299×4,0; 530×7,5; 720×7,5; 820×8,5; 1020×9,5; 15,5; 1220×13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах таблицы (следует ниже).

Трубы мерной и кратной длины изготовляют двух классов точности по длине:

• I — с обрезкой концов и снятием заусенцев;
• I — без заторцовки и снятия заусенцев (с порезкой в линии стана).

Пример обозначения: труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности подлине, из стали марки СтЗсп, изготовленная по группе В (ГОСТ 10705-80): 76x3x500011 (ГОСТ 10704-91).

Труба В-СтЗсп (ГОСТ 10705-80)

Наружный диаметр, мм	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
10	1	0.222	4505.4
	1.2	0.26	3839.9
12	1	0.271	3686.3
	1.2	0.32	3128.8
	1.4	0.366	2732.4
	-1.5	0.499	2002.4
	1.6	0. 41	2436.8
14	1	0.321	3119.2
	1.2	0.379	2639.9
	1.4	0.435	2298.7
	-1.5	0.573	1744
	1.6	0.489	2043.8
16	1	0.37	2703.3
	1.2	0.438	2283.2
	1.4	0.504	1983.8
	-1.5	0.647	1544.7
	1.6	0.568	1759.9
18	1	0.419	2385.2
	1.2	0.497	2011.4
	1.4	0.573	1744.8
	-1.5	0.721	1386.3
	1.6	0.647	1545.3
	1.8	0.719	1390.6
20	1	0.469	2134.2
	1.2	0.556	1797.4
	1.4	0.642	1557.2
	-1.5	0.795	1257.3
	1.6	0.726	1377.3
	1.8	0.808	1237.8
	2	0.888	1126.4
22	1	0.518	1930.9
	1.2	0.616	1624.6
	1.4	0.711	1406
	-1.5	0.869	1150.3
	1.6	0.805	1242.3
	1.8	0.897	1115.2
	2	0.986	1013.7
25	1	0.592	1689.5
	1.2	0.704	1419.8
	1.4	0.815	1227.3
	-1.5	0.98	1020.1
	1.6	0.923	1083
	1. 8	1.03	971
	2	1.134	881.5
	2.2	1.237	808.4
	2.5	1.387	720.9
28	1	0.666	1501.8
	1.2	0.793	1260.9
	1.4	0.918	1088.9
	-1.5	1.091	916.4
	1.6	1.042	960
	1.8	1.163	859.8
	2	1.282	779.8
	2.2	1.4	714.4
	2.5	1.572	636.1
30	1	0.715	1398.2
	1.2	0.852	1173.3
	1.4	0.987	1012.7
	-1.5	1.165	858.2
	1.6	1.121	892.4
	1.8	1.252	798.8
	2	1.381	724.1
	2.2	1.508	663
	2.5	1.695	589.8
32	1	0.765	1308
	1.2	0.911	1097.1
	1.4	1.056	946.5
	-1.5	1.239	806.9
	1.6	1.2	833.7
	1.8	1.341	745.9
	2	1.48	675.8
	2.2	1.617	618.5
	2.5	1.819	549.8
	2.8	2.016	496
	3	2.146	466.1
35	1.2	1	999.7
	1.4	1.16	862
	-1.5	1.35	740.6
	1.6	1.318	758. 8
	1.8	1.474	678.5
	2	1.628	614.4
	2.2	1.78	561.9
	2.5	2.004	499.1
	2.8	2.223	449.7
	3	2.368	422.4
36	1.2	1.03	971
	1.4	1.195	837.1
	-1.5	1.387	720.9
	1.6	1.357	736.7
	1.8	1.518	658.7
	2	1.677	596.3
	2.2	1.834	545.3
	2.5	2.065	484.2
	2.8	2.293	436.2
	3	2.441	409.6
38	1.2	1.089	918.2
	1.4	1.264	791.4
	-1.5	1.461	684.4
	1.6	1.436	696.2
	1.8	1.607	622.3
	2	1.776	563.2
	2.2	1.942	514.8
	2.5	2.189	456.9
	2.8	2.431	411.4
	3	2.589	386.2
40	1.2	1.148	870.9
	1.4	1.333	750.4
	-1.5	1.535	651.4
	1.6	1.515	660
	1.8	1.696	589.7
	2	1.874	533.5
	2.2	2.051	487.6
	2.5	2.312	432.5
	2.8	2.569	389.3
	3	2.737	365.3
42	1. 2	1.207	828.2
	1.4	1.402	713.4
	-1.5	1.609	621.4
	1.6	1.594	627.3
	1.8	1.785	560.4
	2	1.973	506.9
	2.2	2.159	463.1
	2.5	2.435	410.6
	2.8	2.707	369.4
	3	2.885	346.6
45	1.2	1.296	771.5
	1.4	1.505	664.3
	-1.5	1.72	581.3
	1.6	1.712	583.9
	1.8	1.918	521.5
	2	2.121	471.5
	2.2	2.322	430.6
	2.5	2.62	381.6
	2.8	2.914	343.2
	3	3.107	321.8
48	1.2	1.385	722
	1.4	1.609	621.5
	-1.5	1.831	546.1
	1.6	1.831	546.2
	1.8	2.051	487.6
	2	2.269	440.8
	2.2	2.485	402.4
	2.5	2.805	356.5
	2.8	3.121	320.4
	3	3.329	300.4
51	1.4	1.712	583.9
	-1.5	1.942	514.9
	1.6	1.949	513
	1.8	2.184	457.9
	2	2.417	413.8
	2.2	2.648	377.7
	2.5	2.99	334. 4
	2.8	3.328	300.5
	3	3.551	281.6
	3.2	3.772	265.1
	3.5	4.1	243.9
57	1.4	1.92	520.9
	-1.5	2.164	462.1
	1.6	2.186	457.5
	1.8	2.45	408.1
	2	2.713	368.6
	2.2	2.973	336.3
	2.5	3.36	297.6
	2.8	3.743	267.2
	3	3.995	250.3
	3.2	4.246	235.5
	3.5	4.618	216.6
60	1.4	2.023	494.3
	-1.5	2.275	439.6
	1.6	2.304	434
	1.8	2.584	387.1
	2	2.861	349.6
	2.2	3.136	318.9
	2.5	3.545	282.1
	2.8	3.95	253.2
	3	4.217	237.1
	3.2	4.482	223.1
	3.5	4.877	205.1
	3.8	5.267	189.9
70	1.2	2.036	491.1
	1.4	2.368	422.2
	-1.5	2.645	378.1
	1.6	2.699	370.5
	1.8	3.027	330.3
	2	3.354	298.2
	2.2	3.679	271.8
	2.5	4.162	240.3
	2.8	4.64	215.5
	3	4. 957	201.7
	3.2	5.272	189.7
	3.5	5.74	174.2
	3.8	6.204	161.2
	4	6.511	153.6
73	1.4	2.472	404.5
	-1.5	2.756	362.9
	1.6	2.817	354.9
	1.8	3.161	316.4
	2	3.502	285.6
	2.2	3.841	260.3
	2.5	4.347	230.1
	2.8	4.847	206.3
	3	5.179	193.1
	3.2	5.508	181.5
	3.5	5.999	166.7
	3.8	6.485	154.2
	4	6.807	146.9
76	1.4	2.576	388.3
	-1.5	2.867	348.8
	1.6	2.936	340.6
	1.8	3.294	303.6
	2	3.65	274
	2.2	4.004	249.7
	2.5	4.532	220.7
	2.8	5.055	197.8
	3	5.401	185.2
	3.2	5.745	174.1
	3.5	6.258	159.8
	3.8	6.766	147.8
	4	7.103	140.8
	4.5	7.935	126
	5	8.755	114.2
	5.5	9.562	104.6
83	3	5.919	169
	3.2	6.298	158.8
	3.5	6.862	145.7
	3. 8	7.422	134.7
	4	7.793	128.3
	4.5	8.712	114.8
	5	9.618	104
	5.5	10.512	95.1
89	1.6	3.449	290
	1.8	3.871	258.3
	2	4.291	233
	2.2	4.709	212.3
	2.5	5.333	187.5
	2.8	5.952	168
	3	6.363	157.2
	3.2	6.771	147.7
	3.5	7.38	135.5
	3.8	7.984	125.2
	4	8.385	119.3
	4.5	9.378	106.6
	5	10.358	96.5
	5.5	11.326	88.3
95	2	4.587	218
	2.5	5.703	175.3
	3.2	7.245	138
	5	11.098	90.1
102	1.8	4.448	224.8
	2	4.932	202.7
	2.2	5.415	184.7
	2.5	6.135	163
	2.8	6.85	146
	3	7.324	136.5
	3.2	7.797	128.3
	3.5	8.502	117.6
	3.8	9.203	108.7
	4	9.667	103.4
	4.5	10.82	92.4
	5	11.961	83.6
	5.5	13.089	76.4
108	1.8	4.714	212.1
	2	5. 228	191.3
	2.5	6.504	153.7
	2.8	7.264	137.7
	3	7.768	128.7
	3.2	8.27	120.9
	3.5	9.02	110.9
	3.8	9.765	102.4
	4	10.259	97.5
	4.5	11.486	87.1
	5	12.701	78.7
	5.5	13.903	71.9
114	1.8	4.981	200.8
	2	5.524	181
	2.2	6.066	164.9
	2.5	6.874	145.5
	2.8	7.679	130.2
	3	8.212	121.8
	3.2	8.744	114.4
	3.5	9.538	104.8
	3.8	10.327	96.8
	4	10.851	92.2
	4.5	12.152	82.3
	5	13.441	74.4
	5.5	14.717	67.9
127	1.8	5.558	179.9
	2	6.165	162.2
	2.2	6.771	147.7
	2.5	7.676	130.3
	2.8	8.576	116.6
	3	9.174	109
	3.2	9.77	102.4
	3.5	10.66	93.8
	3.8	11.546	86.6
	4	12.133	82.4
	4.5	13.595	73.6
	5	15.044	66.5
	5.5	16.48	60.7
133	1. 8	5.824	171.7
	2	6.461	154.8
	2.2	7.097	140.9
	2.5	8.046	124.3
	2.8	8.991	111.2
	3	9.618	104
	3.2	10.243	97.6
	3.5	11.178	89.5
	3.8	12.108	82.6
	4	12.725	78.6
	4.5	14.261	70.1
	5	15.783	63.4
	5.5	17.294	57.8
140	1.8	6.135	163
	2	6.807	146.9
	2.2	7.476	133.8
	2.5	8.477	118
	2.8	9.474	105.6
	3	10.136	98.7
	3.2	10.796	92.6
	3.5	11.782	84.9
	3.8	12.764	78.3
	4	13.416	74.5
	4.5	15.037	66.5
	5	16.647	60.1
	5.5	18.243	54.8
152	1.8	6.667	150
	2	7.398	135.2
	2.2	8.127	123
	2.5	9.217	108.5
	2.8	10.303	97.1
	3	11.024	90.7
	3.2	11.743	85.2
	3.5	12.818	78
	3.8	13.888	72
	4	14.6	68.5
	4.5	16.369	61.1
	5	18. 126	55.2
	5.5	19.871	50.3
159	1.8	6.978	143.3
	2	7.744	129.1
	2.2	8.507	117.5
	2.5	9.649	103.6
	2.8	10.786	92.7
	3	11.542	86.6
	3.2	12.295	81.3
	3.5	13.422	74.5
	3.8	14.544	68.8
	4	15.29	65.4
	4.5	17.146	58.3
	5	18.989	52.7
	5.5	20.82	48
	6	22.639	44.2
	7	26.24	38.1
	8	29.791	33.6
168	1.8	7.378	135.5
	2	8.188	122.1
	2.2	8.996	111.2
	2.5	10.204	98
	2.8	11.407	87.7
	3	12.207	81.9
	3.2	13.005	76.9
	3.5	14.199	70.4
	3.8	15.388	65
	4	16.178	61.8
	4.5	18.145	55.1
	5	20.099	49.8
	5.5	22.041	45.4
	6	23.971	41.7
	7	27.794	36
	8	31.567	31.7
219	2.5	13.348	74.9
	2.8	14.929	67
	3	15.981	62.6
	3.2	17. 03	58.7
	3.5	18.601	53.8
	3.8	20.167	49.6
	4	21.209	47.2
	4.5	23.805	42
	5	26.388	37.9
	5.5	28.959	34.5
	6	31.517	31.7
	7	36.598	27.3
	8	41.629	24
	9	46.61	21.5
273	3.5	23.262	43
	3.8	25.228	39.6
	4	26.536	37.7
	4.5	29.797	33.6
	5	33.046	30.3
	5.5	36.283	27.6
	6	39.508	25.3
	7	45.92	21.8
	8	52.282	19.1
	9	58.596	17.1
325	4	31.665	31.6
	4.5	35.568	28.1
	5	39.458	25.3
	5.5	43.336	23.1
	6	47.202	21.2
	7	54.897	18.2
	8	62.542	16
	9	70.137	14.3
377	4	36.795	27.2
	4.5	41.339	24.2
	5	45.87	21.8
	5.5	50.39	19.8
	6	54.897	18.2
	7	63.873	15.7
	8	72.801	13.7
	9	81.679	12.2
	10	90.508	11
426	4	41. 629	24
	4.5	46.777	21.4
	5	51.912	19.3
	5.5	57.036	17.5
	6	62.147	16.1
	7	72.332	13.8
	8	82.468	12.1
	9	92.555	10.8
	10	102.592	9.7
	11	112.58	8.9
	12	122.518	8.2
478	5	58.324	17.1
	5.5	64.089	15.6
	6	69.841	14.3
	7	81.309	12.3
	8	92.727	10.8
	9	104.096	9.6
	10	115.416	8.7
	11	126.686	7.9
	12	137.907	7.3
530	6	77.536	12.9
	7	90.286	11.1
	8	102.986	9.7
	9	115.638	8.6
	10	128.24	7.8
	11	140.793	7.1
	12	153.296	6.5
	13	165.75	6
	14	178.155	5.6
	16	202.816	4.9
	17	215.073	4.6
	17.5	221.183	4.5
	18	227.28	4.4
	19	239.439	4.2
	20	251.547	4
	21	263.607	3.8
	22	275.617	3.6
	23	287.578	3. 5
	24	299.489	3.3
630	5	77.067	13
	5.5	84.706	11.8
	7	107.549	9.3
	8	122.716	8.1
	9	137.833	7.3
	10	152.901	6.5
	11	167.92	6
	12	182.89	5.5
	13	197.81	5.1
	14	212.681	4.7
	16	242.275	4.1
	-17	271.252	3.7
	17.5	264.34	3.8
	18	271.671	3.7
	19	286.295	3.5
	20	300.87	3.3
720	7	123.086	8.1
	8	140.472	7.1
	9	157.809	6.3
	10	175.097	5.7
	11	192.335	5.2
	12	209.524	4.8
	14	243.754	4.1
	16	277.787	3.6
	17	294.73	3.4
	18	311.623	3.2
	19	328.467	3
820	7	140.349	7.1
	8	160.201	6.2
	9	180.004	5.6
	10	199.758	5
	11	219.463	4.6
	12	239.118	4.2
	14	278.28	3.6
	16	317.246	3.2
	17	336.654	3
	18	356. 013	2.8
	19	375.323	2.7
	20	394.584	2.5
920	7	157.612	6.3
	8	179.93	5.6
	9	202.2	4.9
	10	224.42	4.5
	11	246.59	4.1
	12	268.712	3.7
	14	312.806	3.2
	16	356.704	2.8
	17	378.579	2.6
	17	378.579	2.6
	19	422.18	2.4
	20	443.907	2.3
1120	8	219.389	4.6
	9	246.59	4.1
	10	273.743	3.7
	11	300.846	3.3
	12	327.899	3
	14	381.859	2.6
	16	435.621	2.3
	17	462.428	2.2
	18	489.186	2
	19	515.894	1.9
	20	542.553	1.8
1220	9	268.786	3.7
	10	298.404	3.4
	11	327.973	3
	12	357.493	2.8
	14	416.385	2.4
	16	475.079	2.1
	17	504.352	2
	18	533.576	1.9
	19	562.751	1.8
	20	591.876	1.7
1320	9	290.981	3.4
	10	323. 066	3.1
	11	355.101	2.8
	12	387.087	2.6
	14	450.911	2.2
	16	514.538	1.9
	17	546.277	1.8
	18	577.967	1.7
	19	609.608	1.6
	20	641.199	1.6
1420	10	347.727	2.9
	11	382.229	2.6
	12	416.681	2.4
	14	485.437	2.1
	16	553.996	1.8
	17	588.201	1.7
	18	622.358	1.6
	19	656.465	1.5
	20	690.522	1.4
1520	10	372.389	2.7
	11	409.356	2.4
	12	446.275	2.2
	14	519.963	1.9
	16	593.454	1.7
	17	630.126	1.6
	18	666.748	1.5
1620	10	397.05	2.5
	11	436.484	2.3
	12	475.868	2.1
	14	554.489	1.8
	16	632.913	1.6
	17	672.051	1.5
	18	711.139	1.4
	19	750.178	1.3
	20	789.168	1.3

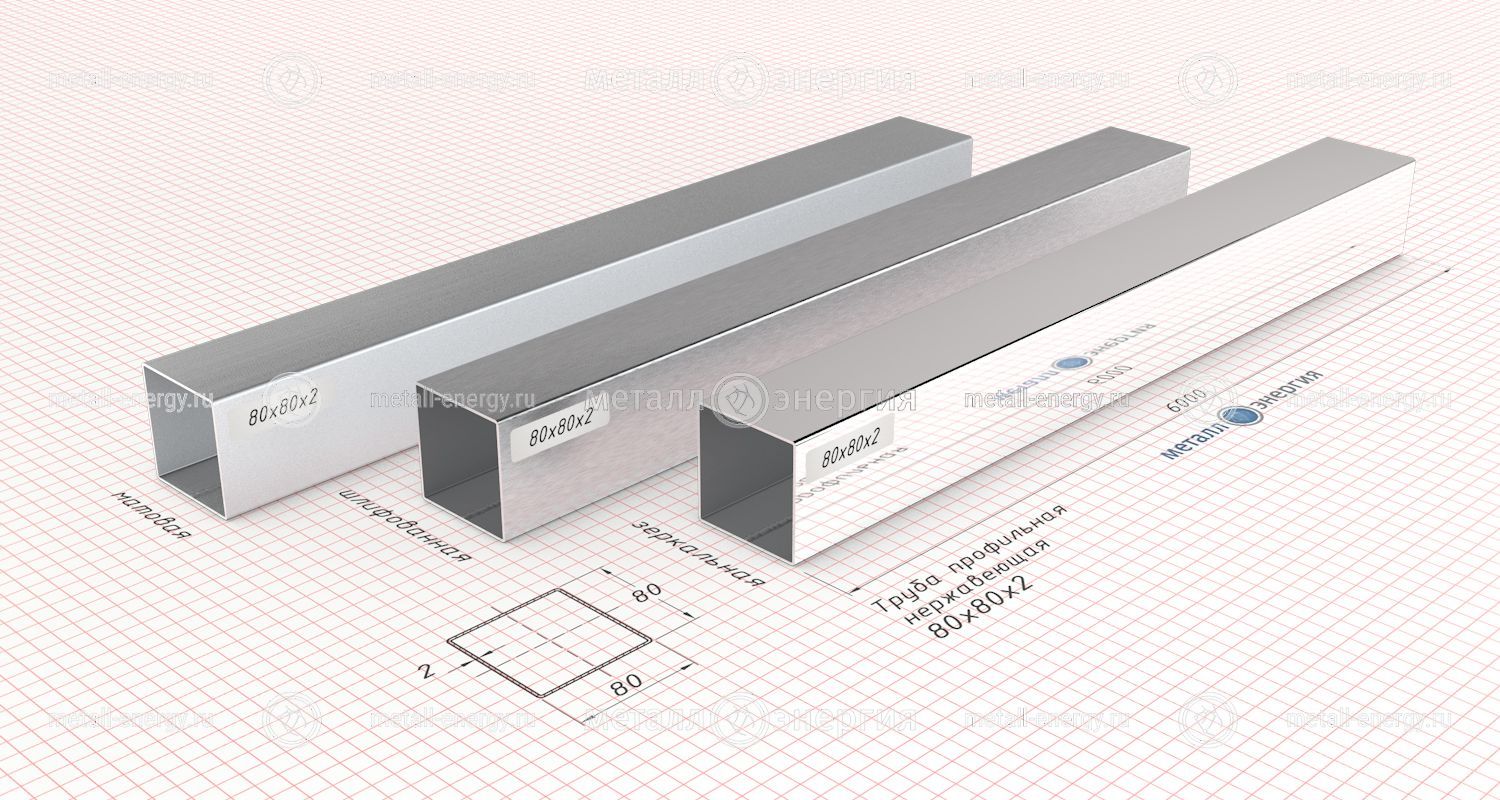

Труба профильная прямоугольная

Труба профильная — это металлическая труба, квадратного сечения изготавливаемая из сталей марок: Ст2, Ст3, 8кп, Ст10, Ст20, 09г2с, 17гс соответствующие ГОСТ 1050-88 и ГОСТ 380-94. Труба профильная имеет ширину сторон от 15 до 180 мм и длину от 6 до 11,7 м.

Применение квадратных и прямоугольных профильных труб позволяет достичь определенного набора преимуществ:

• собираемые металлоконструкции обусловливаются меньшей массой, что приводит к экономии металла;
• монтаж конструкций представляет собой достаточно простой процесс;
• прямоугольная форма с максимальным удобством прокладывается по плоским поверхностям;
• добавляется эстетическая составляющая в конструкции;
• обеспечивается пожаробезопасность;
• присутствует способность не откликаться на большие нагрузки.

При сборке металлоконструкций профильная труба применяется в качестве металлического бруса, что позволяет собирать на ее основе строительные леса, различные опоры, перекрытия, мебель и много другое. Наибольшее распространение получили профили следующих размеров: 50×50, 40×80, 50×100. Их применяют при строительстве зданий высокой этажности, стадионов, складов и др.

Основные размеры прямоугольных труб, Таблица

A, мм	B, мм	S, мм	Площадь сечения, см2	Масса 1 м, кг	Момент инерции, см, Ix	Момент сопротивления, см, Iy	Момент сопротивления, см, Wx	Момент сопротивления, см, Wy
15	10	1	0.443	0.348	0.065	0.126	0.131	0.167
15	10	1.5	0.621	0.488	0.082	0.16	0.164	0.214
15	10	2	0.771	0.605	0.089	0.179	0.179	0.239
20	10	1	0.543	0.426	0.086	0.261	0.172	0.261
20	10	1.5	0.771	0.605	0.109	0.344	0.218	0.344
20	10	2	0. 971	0.762	0.122	0.398	0.245	0.398
20	15	1	0.643	0.505	0.224	0.352	0.298	0.352
20	15	1.5	0.921	0.723	0.297	0.472	0.397	0.472
20	15	2	1.17	0.919	0.35	0.561	0.466	0.561
20	15	2.5	1.39	1.09	0.383	0.62	0.51	0.62
25	10	1	0.643	0.505	0.106	0.465	0.212	0.372
25	10	1.5	0.921	0.723	0.137	0.623	0.237	0.499
25	10	2	0.17	0.919	0.155	0.738	0.31	0.59
25	10	2.5	1.39	1.09	0.163	0.813	0.326	0.65
25	15	1	0.743	0.583	0.273	0.609	0.364	0.487
25	15	1.5	1.07	0.841	0.366	0.831	0.488	0.665
25	15	2	1.37	1.08	0.435	1.003	0.58	0.803
25	15	2.5	1.64	1.29	0.482	1.13	0.642	0.904
30	10	1	0.743	0.583	0.126	0.749	0.253	0.499
30	10	1.5	1.07	0.841	0.164	1.02	0.328	0.679
30	10	2	1.37	1.08	0.188	1.22	0.375	0.816
30	10	2.5	1. 64	1.29	0.199	1.37	0.399	0.915
30	10	3	1.88	1.48	0.201	1.46	0.402	0.977
30	15	1	0.843	0.661	0.322	0.959	0.429	0.639
30	15	1.5	1.22	0.959	0.435	1.32	0.58	0.882
30	15	2	1.57	1.23	0.52	1.62	0.693	1.08
30	15	2.5	1.89	1.48	0.58	1.85	0.774	1.23
30	15	3	2.18	1.71	0.619	2.01	0.825	1.34
30	20	1	0.943	0.74	0.623	1.17	0.623	0.78
30	20	1.5	1.37	1.08	0.858	1.63	0.858	1.08
30	20	2	1.77	1.39	1.05	2.01	1.05	1.34
30	20	2.5	2.14	1.68	1.2	2.32	1.2	1.55
30	20	3	2.48	1.95	1.31	2.56	1.31	1.71
35	15	1.5	1.37	1.08	0.503	1.97	0.671	1.12
35	15	2	1.77	1.39	0.605	2.43	0.807	1.39
35	15	2.5	2.14	1.68	0.68	2.8	0.906	1.6
35	15	3	2.48	1.95	0.73	3.09	0.972	1.76
35	15	3.5	2.8	2.2	0.757	3.3	1. 01	1.88
35	20	1.5	1.52	1.19	0.987	2.39	0.987	1.36
35	20	2	1.97	1.55	1.21	2.97	1.21	1.7
35	20	2.5	2.39	1.88	1.39	3.46	1.39	1.98
35	20	3	2.78	2.19	1.53	3.86	1.53	2.2
35	20	3.5	3.15	2.47	1.63	4.17	1.63	2.38
35	25	1.5	1.67	1.31	1.66	2.81	1.33	1.61
35	25	2	2.17	1.7	2.06	3.52	1.65	2.01
35	25	2.5	2.64	2.07	2.4	4.12	1.92	2.35
35	25	3	3.08	2.42	2.68	4.63	2.14	2.64
35	25	3.5	3.5	2.75	2.9	5.04	2.32	2.88
40	15	2	1.97	1.55	0.69	3.46	0.92	1.73
40	15	2.5	2.39	1.88	0.778	4.02	1.04	2.01
40	15	3	2.78	2.19	0.84	4.47	1.12	2.23
40	15	3.5	3.15	2.47	0.876	4.82	1.17	2.41
40	15	4	3.48	2.73	0.892	5.07	1.19	2.53
40	20	2	2.17	1.7	1.37	4.18	1.37	2.09
40	20	2.5	2. 64	2.07	1.58	4.9	1.58	2.45
40	20	3	3.08	2.42	1.75	5.5	1.75	2.75
40	20	3.5	3.5	2.75	1.87	5.99	1.87	2.99
40	20	4	3.88	3.05	1.96	6.37	1.96	3.18
40	25	2	2.37	1.86	2.33	4.9	1.86	2.45
40	25	2.5	2.89	2.27	2.72	5.78	1.17	2.89
40	25	3	3.38	2.66	3.04	6.53	2.43	3.26
40	25	3.5	3.85	3.02	3.3	7.15	2.64	3.59
40	25	4	4.28	3.36	3.51	7.67	2.81	3.83
40	30	2	2.57	2.02	3.58	5.63	2.39	2.81
40	30	2.5	3.14	2.47	4.22	6.66	2.81	3.33
40	30	3	3.68	2.89	4.76	7.56	3.17	3.79
40	30	3.5	4.2	3.3	5.22	8.32	3.48	4.16
40	30	4	4.68	3.68	5.59	8.97	3.79	4.43
-42	20	2	2.25	1.77	1.44	4.74	1.44	2.26
-42	20	2.5	2.74	2.15	1.66	5.56	1.66	2.65
-42	20	3	3.2	2.52	1.84	6.26	1.84	2.98
-42	20	3.5	3.64	2.86	1.97	6.83	1.97	3.25
-42	20	4	4.04	3.17	2.06	7.29	2.06	3.47
-42	30	2	2.65	2.08	3.74	6.34	2.49	3.02
-42	30	2.5	3.24	2.54	4.41	7.52	2.94	3.58
-42	30	3	3.8	2.99	4.98	8.55	3.32	4.07
-42	30	3.5	4.34	3.41	5.46	9.43	3.64	4.49
-42	30	4	4.84	3.8	5.87	10.19	3.91	4.85
45	20	2	2.37	1.86	1.54	5.66	1.54	2.52
45	20	2.5	2.89	2.27	1.78	6.67	1.78	2.96
45	20	3	3.38	2.66	1.97	7.52	1.97	3.34
45	20	3.5	3.85	3.02	2.11	8.24	2.11	3.66
45	20	4	4.28	3.36	2.18	8.82	2.22	3.92
45	30	2	2.77	2.17	3.97	7.51	2.65	3.34
45	30	2.5	3.39	2.66	4.69	8.93	3.13	3.97
45	30	3	3.98	3.13	5.31	10.17	3.54	4.52
45	30	3.5	4.55	3.57	5.83	11.26	3.89	5
45	30	4	5.08	3.99	6.63	12.19	4.18	5.42
50	25	2	2.77	2.17	2.86	8.59	2.29	3.44
50	25	2.5	3.39	2.66	3.35	10.21	2.68	4.08
50	25	3	3.98	3.13	3.77	11.63	3.02	4.65
50	25	3.5	4.55	3.57	4.12	12.87	3.3	5.15
50	25	4	5.08	3.99	4.4	13.93	3.52	5.57
50	30	2	2.97	2.32	4.36	9.74	2.91	3.9
50	30	2.5	3.64	2.86	5.16	11.62	3.44	4.65
50	30	3	4.28	3.36	5.86	13.29	3.9	5.32
50	30	3.5	4.9	3.85	6.45	14.77	4.3	5.91
50	30	4	5.48	4.3	6.96	16.05	4.64	6.42
50	35	2	3.17	2.49	6.24	10.9	3.57	4.36
50	35	2.5	3.89	3.09	7.43	13.03	4.24	5.21
50	35	3	4.58	3.6	8.47	14.95	4.84	5.98
50	35	3.5	5.25	4.12	9.4	16.66	5.37	6.66
50	35	4	5.88	4.62	10.2	18.17	5.83	7.27
50	40	2	3.37	2.65	8.52	12.05	4.28	4.82
50	40	2.5	4.14	3.25	10.18	14.44	5.09	5.78
50	40	3	4.88	3.83	11.67	16.61	5.84	6.64
50	40	3.5	5.6	4.39	13	18.56	6.5	7.42
50	40	4	6.28	4.93	14.18	20.29	7.09	8.12
60	25	2.5	3.89	3.05	3.99	16.34	3.19	5.45
60	25	3	4.58	3.6	4.5	18.73	3.6	6.24
60	25	3.5	5.25	4.12	4.93	20.86	3.95	6.95
60	25	4	5.88	4.62	5.29	22.74	4.23	7.59
60	25	5	7.07	5.55	5.8	25.75	4.64	8.58
60	30	2.5	4.14	3.25	6.11	18.41	4.07	6.13
60	30	3	4.88	3.83	6.96	21.17	4.64	7.06
60	30	3.5	5.6	4.39	7.69	23.66	5.13	7.89
60	30	4	6.28	4.93	8.32	25.88	5.55	8.63
60	30	5	7.57	5.94	9.3	29.54	6.19	9.85
60	40	3	5.48	4.3	13.73	26.05	6.86	8.68
60	40	3.5	6.3	4.94	15.34	29.25	7.67	9.75
60	40	4	7.08	5.56	16.78	32.16	8.39	10.72
60	40	5	8.57	6.73	12.17	37.12	9.59	12.37
70	30	3	5.48	4.3	8.05	31.49	5.37	9
70	30	3.5	6.3	4.94	8.92	35.35	5.95	10.1
70	30	4	7.08	5.56	9.68	38.84	6.45	11.1
70	30	5	8.57	6.73	10.87	44.78	7.25	12.79
70	30	6	9.94	7.8	11.67	49.39	7.78	14.11
70	40	3	6.08	4.78	15.79	38.23	7.89	10.92
70	40	3.5	7	5.49	17.68	43.1	8.84	12.31
70	40	4	7.88	6.19	19.38	47.56	9.69	13.59
70	40	5	9.57	7.51	22.25	55.36	11.13	15.82
70	40	6	11.14	8.75	24.47	61.71	12.23	17.63
70	50	3	6.68	5.25	26.56	44.97	10.63	12.85
70	50	3.5	7.7	6.04	29.93	50.84	11.97	14.53
70	50	4	8.68	6.82	33.02	56.29	13.21	16.08
70	50	5	10.57	8.3	38.42	65.94	15.37	18.84
70	50	6	12.34	9.69	42.83	74.03	17.13	21.15
80	40	3	6.68	5.25	17.84	53.46	8.92	13.36
80	40	3.5	7.7	6.04	20.02	60.44	10.01	15.11
80	40	4	8.68	6.82	21.98	66.91	10.99	16.73
80	40	5	10.57	8.3	25.34	78.38	12.67	19.6
80	40	6	12.34	9.69	27.97	87.97	13.99	21.99
80	40	7	14	10.99	29.94	95.77	14.97	23.94
80	50	3	7.28	5.72	29.88	62.35	11.95	15.59
80	50	3.5	8.4	6.59	33.72	70.69	13.49	17.67
80	50	4	9.48	7.44	37.26	78.48	14.91	19.62
80	60	3.5	9.1	7.14	51.63	80.94	17.21	20.23
80	60	4	10.28	8.07	57.29	90.04	19.1	22.51
80	60	5	12.57	9.87	67.46	106.55	22.49	26.64
80	60	6	14.74	11.57	76.16	120.9	25.39	30.22
80	60	7	16.8	13.19	83.48	133.19	27.83	33.3
90	40	3.5	8.4	6.59	22.36	81.64	11.18	18.14
90	40	4	9.48	7.44	24.59	90.61	12.29	20.13
90	40	5	11.57	9.08	28.42	106.7	14.21	23.71
90	40	6	13.54	10.63	31.48	120.4	15.74	26.75
90	40	7	15.4	12.09	33.81	13.85	16.91	29.3
90	60	4	11.08	8.7	63.57	120.2	21.19	26.71
90	60	5	13.57	10.65	75.04	142.8	25.01	31.75
90	60	6	15.94	12.51	84.94	162.8	28.31	36.18
90	60	7	18.2	14.29	93.37	180.2	31.12	40.04
100	40	4	10.28	8.07	27.2	119	13.59	23.81
100	40	5	12.57	9.87	31.5	140.7	15.75	28.16
100	40	6	14.74	11.57	34.98	159.6	17.49	31.92
100	40	7	16.8	13.19	37.68	175.6	18.84	35.12
100	50	4	11.08	8.7	45.75	137.5	18.3	27.5
100	50	5	13.57	10.65	53.67	163.4	21.47	32.67
100	50	6	15.94	12.51	60.37	186.1	24.15	37.23
100	50	7	18.2	14.29	65.92	205.9	26.37	41.19
100	70	4	12.68	9.96	99.9	174.4	28.54	34.87
100	70	5	15.57	12.22	118.8	208.5	33.96	41.71
100	70	6	18.34	14.4	135.6	239.2	38.76	47.85
100	70	7	21	16.48	150.5	266.6	42.97	53.32
100	70	7	21	16.48	150.5	266.6	42.97	53.32
110	40	4	11.08	8.7	29.79	152.6	14.89	27.75
110	40	5	13.57	10.65	34.59	181.2	17.29	32.94
110	40	6	15.94	12.51	38.48	206.4	19.24	37.49
110	40	7	18.2	14.29	41.55	227.8	20.77	41.42
110	50	4	11.88	9.33	49.99	175.1	20	31.84
110	50	5	14.57	11.44	58.75	208.7	23.5	37.95
110	50	6	17.14	13.46	66.21	238.6	26.48	43.39
110	50	7	19.6	15.38	72.45	265	28.98	48.18
110	60	4	12.68	9.96	76.14	197.6	25.38	35.92
110	60	5	15.57	12.22	90.21	236.3	30.07	42.97
110	60	6	18.34	14.4	102.5	271.1	34.17	49.3
110	60	7	21	16.48	113.14	302.1	37.71	54.94
120	40	5	14.57	11.44	37.67	228.3	18.84	38.05
120	40	6	17.14	13.46	42	260.7	20.99	43.45
120	40	7	19.6	15.38	45.42	289	22.71	48.18
120	40	8	21.94	17.22	48.03	313.5	24.02	52.25
120	60	5	16.57	13	97.79	294.5	32.6	49.08
120	60	6	19.54	15.34	111.2	338.7	37.1	56.46
120	60	7	22.4	17.58	123	378.5	41.01	63.09
120	60	8	25.14	19.73	133.1	414	44.37	69
120	80	5	18.57	14.58	191	360.6	47.76	60.11
120	80	6	21.94	17.22	219.7	416.8	54.92	69.47
120	80	7	25.2	19.78	245.4	468	61.36	78.01
120	80	8	28.34	22.25	268.4	514.5	67.11	85.76
140	60	5	18.57	14.58	112.9	436.2	37.65	62.31
140	60	6	21.94	17.22	128.8	503.9	42.95	71.99
140	60	7	25.2	19.78	142.8	565.6	47.6	80.8
140	60	8	28.34	22.25	154.9	621.5	51.64	88.78
140	80	5	20.57	16.15	219.2	527.3	54.8	75.33
140	80	6	24.34	19.11	252.6	611.7	63.15	87.39
140	80	7	28	21.98	282.8	689.6	70.71	98.51
140	80	8	31.54	24.76	310.1	761.1	77.53	108.7
140	120	6	29.14	22.88	650.9	827.3	108.5	118.2
140	120	7	33.6	26.37	736.5	937.4	122.7	133.9
140	120	8	37.94	29.78	816.1	1040	136	148.6
140	120	9	42.17	33.1	889.9	1135	148.3	162.3
150	80	6	25.54	20.05	269.1	727.1	67.27	96.95
150	80	7	29.4	23.08	301.6	821	75.39	109.5
150	80	8	33.14	26.01	303.9	907.6	82.73	121
150	80	9	36.77	28.86	357.2	987.1	89.32	131.6
150	80	10	40.28	31.62	380.7	1060	95.18	141.3
150	100	6	27.94	21.93	451.6	851.6	90.32	131.5
150	100	7	32.2	25.28	509.2	964.2	101.8	128.6
150	100	8	36.34	28.53	562.3	1069	112.5	142.5
150	100	9	40.37	31.69	611	1166	122.2	155.5
150	100	10	44.28	34.76	655.4	1256	131.1	167.5
180	80	7	33.6	26.37	357.7	1306	89.42	145.1
180	80	8	37.94	29.78	393.4	1449	98.35	161.1
180	80	9	42.17	33.1	425.7	1583	106.4	175.9
180	80	10	46.28	36.33	454.7	1707	113.7	189.7
180	80	12	54.17	42.52	503.6	1926	125.9	214
180	100	8	41.14	32.29	664.1	1686	132.8	187.4
180	100	9	45.77	35.93	723.1	1846	144.6	205.2
180	100	10	50.28	39.47	777.4	1996	155.5	221.8
180	100	12	58.97	46.29	872.3	2265	174.5	251.7
180	150	8	49.14	38.57	1714	2279	228.7	253.2
180	150	9	54.77	42.99	1883	2505	251.1	278.3
180	150	10	60.28	47.32	2041	2720	272.2	302.2
180	150	12	70.97	55.71	2331	3114	310.8	346
28	25	1.5	1.46	1.15	1.37	1.64	1.1	1.2
28	25	2	1.89	1.49	1.69	2.03	1.35	1.45
28	25	2.5	2.29	1.8	1.96	2.35	1.56	1.68
40	25	1.5	1.82	1.43	1.87	3.9	1.49	1.95
40	28	l,5	1.91	1.5	2.43	4.23	1.73	2.11
40	28	2	2.49	1.95	3.04	5.34	2.17	2.67
40	28	2.5	3.04	2.39	3.57	6.31	2.55	3.15
70	50	7	14	10.99	46.33	80.65	18.53	23.04
90	50	3	7.88	6.19	33.2	83.38	13.28	18.53
140	60	3	11.48	9.02	74.83	281.8	24.94	40.26
150	60	7	26.6	20.88	152.7	677.7	50.9	90.36
160	130	8	42.74	33.55	1107	1533	170.3	191.6
180	145	20	107.13	84.1	2891	4131	398.9	459
190	120	12	66.17	51.94	1429	2987	238.2	314.5
196	170	18	113.24	88.99	4443	5594	522.8	570.8
200	120	8	47.54	37.32	1117	2495	186.3	249.5
230	100	8	49.14	38.57	833.8	3138	166.8	272.8

Профильные трубы из нержавейки

Нержавеющая сталь, используемая как исходный материал для изготовления труб, обеспечивает этим изделиям высокие механические характеристики:

• стабильность свойств под воздействием разных температур;
• сохранение целостности и формы под воздействием сил кручения и им подобным;
• отличная сопротивляемость коррозийным процессам;
• долговечность, вытекающая из перечисленных выше характеристик.

Профильная труба из нержавейки широко используется в разных отраслях промышленности, а также ее активно применяют при возведении гидротехнических сооружений. Данного вида профиль, изготовленный из стали, которая характеризуется как антикоррозийная и аустенитная, является отличным решением, когда требуется строительный материал с высокой прочностью, коррозийной стойкостью и имеющий эстетическую привлекательность. Марки AISI304 и AISI316 – это около 80% от объема выпуска всей нержавеющей стали.

Производство нержавейки предполагает использование легированной стали. Эта сталь отличается устойчивостью к возникновению коррозийных процессов вне зависимости от среды: воздух, вода и некоторые виды кислот и щелочей. Большее распространение получила хромоникелевая сталь, содержащая 18% хрома и 9% никеля, а также хромистая, в которой хром составляет 13–27%. Приведенные виды стали могут включать в себя различные добавки. В последние несколько лет сортамент нержавеющей трубы расширился за счет изделий из титана и тугоплавких металлов в виде вольфрама, молибдена и т. д. Также на рынок поступает подобная продукция, определяемая как жаропрочная и жаростойкая. В отношении нержавеющей трубы принимаются новые ТУ и ГОСТы.

Профильная труба из нержавейки имеет длину 6 метров, что является заводской нормой, а по виду покрытия она подразделяется следующим образом:

• матовая;
• полированная, которая еще обозначается как зеркальная;
• шлифованная.

Размеры профильной трубы из нержавейки определяются следующими диапазонами:

• от 25x25x1 мм до 300x300x12,5 мм – квадратные;
• от 30x20x1 до 400x200x12,5 мм – прямоугольные.

Допустимая кривизна труб, имеющих диаметр от 5 мм и толщину стенки от 0,5мм, составляет 1 мм, а для изделий с диаметром от 15 мм и толщины до 0,5 мм – 2 мм. В отношении труб, диаметр которых менее 15 мм и толщина стенки менее 0,5 мм, не установлены нормы кривизны.  Они не должны иметь заметных перегибов.

Профильная труба из нержавейки хорошо себя зарекомендовала во время эксплуатации в рамках внешней среды, например, при возведении мостов. Это связано с ее высокими характеристиками в плане механической прочности, что является незаменимыми качествами в определенных условиях. В то же время коррозийная стойкость и огнеупорность таких изделий по своим характеристикам соответствует новейшим требованиям пожарной безопасности. В частности, этими правилами предусмотрено, что профиль из нержавейки должен выдерживать воздействие огня в течение 30 минут. При этом не предполагается обязательность нанесения каких-либо специальных составов на поверхность труб для обеспечения упомянутого требования.

Нержавеющая сталь делает изделия более практичными по сравнению с образцами подобного вида продукции из стали. Они выгоднее с экономической точки зрения, прочнее, легче и не требуют проведения обработки поверхности с целью придания «респектабельного» вида.

Теоретический вес нержавеющих труб

Трубы квадратного сечения, электросварные DIN2395 AISI304/321
Размер,мм	1	1,2	1,5	2	2,5	3	4	5	6
10х10	0,282
12х12	0,358
15х15	0,453	0,538	0,661
16х16	0,485	0,576	0,709
19х19	0,567	0,675	0,832	1,09
20х20	0,613	0,729	0,901	1,176
22х22	0,677	0,806	0,996	1,303
25х25	0,772	0,921	1,14	1,495	1,837	2,167
30х30	0,932	1,112	1,379	1,814	2,236	2,645
32х32	0,96	1,15	1,42	1,87	2,31	2,74
35х35	0,091	1,304	1,618	2,133	2,635	3,124
40х40	1,251	1,495	1,858	2,452	3,003	3,602	4,703
45х45	1,41	1,686	2,097	2,771	3,432	4,081
50х50		1,878	2,336	3,09	3,831	4,559	5,979	7,349
60х60			2,814	3,728	4,628	5,516	7,255	8,943
70х70			3,293	4,366	5,426	6,473	8,531	10,538
80х80			3,771	5,004	6,223	7,43	9,807	12,133	14,41
100х100			4,728	6,279	7,818	9,344	12,359	15,323	18,237
120х120				7,555	9,413	11,258	14,91	18,513	22,065
140х140				8,831	11,008	13,172	17,462	21,703	25,893
150х150				9,469	11,805	14,129	18,738	23,298	27,807
200х200				12,659	15,793	18,913	25,118	31,272	37,376

Труба Прямоугольного сечения AISI 304
Размер,мм	Стенка,мм
	1	1,2	1,5	2	2,5	3	3,5	4	4,5	5
20×10	0,453	0,539	0,661
20×15	0,529	0,628	0,774	1,016
25×10	0,529	0,628	0,774	1,016
25×15	0,61	0,724	0,89	1,176
25×20	0,689	0,82	1,01
30×10	0,61	0,724	0,89
30×15	0,689	0,82	1,01	1,335
30×20	0,771	0,917	1,129	1,475
35×20	0,852	1,017	1,259	1,654
40×10			1,14	1,495
40×15	0,852	1,017	1,259	1,654
40×20	0,931	1,108	1,371	1,795		2,645
40×30	1,081	1,302	1,612	2,115	2,604	3,124
50×10			1,379
50×20	1,081	1,302	1,612	2,115
50×25	1,17	1,398	1,734	2,275
50×30	1,251	1,494	1,852	2,434	3,003	3,562
50×40		1,687	2,09	2,756	3,405	4,04
60×20		1,494	1,852	2,434
60×30		1,687	2,09	2,756	3,405	4,04
60×40		1,687	2,332	3,078	3,806	4,533		5,979
70×20			2,09	2,756		4,081
70×30			2,332	3,078	3,806	4,533		5,979
80×20			2,332	3,078
80×40		2,261	2,815	3,724	4,612	5,494	6,359	7,267	8,943
80×60			3,303	4,379	5,443	6,494	7,488	8,557
100×40			3,303	4,379	5,443	6,494	7,488	8,557	10,538
100×50			3,534	4,687	5,828	6,955	8,07	9,173	11,335
100×60			3,798	5,04	6,268	7,484		9,807	12,133
100×80				5,642		8,387		11,083
120×40			3,798	5,04	6,268	7,484		9,807
120×60			4,263	5,659	7,043	8,414		11,083	13,728	16,324
120×80				6,4	7,969	9,525	11,069	12,6	15,322	18,236
140×60				6,4	7,969	9,525	11,069	12,6
150×50				6,279		9,343		12,358	15,322	18,236
150×100				7,913	9,86	11,794	13,715	15,624	17,52	19,404
160×80				7,555		11,258		14,91
180×60				7,555		11,258		14,91
200×100						14,126		18,735		23,293

Формирование стоимости

Стоимость профильной трубы зависит от ряда факторов, среди которых можно упомянуть:

1. Сезонность – время года оказывает влияние на стоимость погонного метра, включая изменчивость параметра цены за тонну готовых изделий этого вида. Наибольший подъем цен отмечается в весенний период, когда с апреля по май начинается старт строительного сезона. Затем уровень цен несколько снижается, что продолжается до наступления холодов. Зимой цены падают, так как строительная активность замирает, что наиболее критично с декабря по январь.
2. Спрос – рынок отличается изменчивостью по отношению к тем или иным типоразмерам профиля. Это обстоятельство приводит к тому, что периодически образуется дефицит, который приводит к росту цен. На стоимость трубы рассматриваемого вида влияет общее состояние экономики, а также уровень конкуренции, величина поставок и т. д.
3. Размеры объемов и регулярность закупок продукции – это стимулирует поставщиков предоставлять определенные скидки. В той же мере это относится и к крупным клиентам, осуществляющим закупку трубы в больших объемах. В этой ситуации поставщики готовы снижать стоимость погонного метра или тонны, что решается индивидуально в каждом конкретном случае. Если скидка не может быть предоставлена в рамках упомянутых условий, то существует вероятность обеспечения более низкой цены доставки как фактора привлечения клиентов. Подобное движение цен, но со знаком плюс, прослеживается, когда клиент оформляет небольшие заказы, объемы которых не превышают тонну.

Похожие статьи:

Преимущества профильных труб. Виды профиля

Профильные трубы, в отличие от обычных, имеют прямоугольное или квадратное сечение. Соответственно, они называются прямоугольными и квадратными трубами. В силу особенностей сечения профильные трубы редко используются для монтажа инженерных коммуникаций. Они используются в качестве строительной арматуры.


Профильная труба применяется при строительстве гражданских и промышленных объектов, различных сооружений. Для возведения трубопроводов с небольшой нагрузкой нередко могут использоваться профильные трубы. В качестве ограждения  и при отделке помещений профильная труба также используется достаточно часто.


Благодаря квадратному сечению, профильная труба может плотно прилегать к плоским поверхностям, что позволяет экономить металл. Четыре ребра жесткости обеспечивают прочность конструкции. Профильная труба большого сечения получается методом холодной или горячей деформации. Кроме того, метод холодной деформации благоприятно влияет на качество стали, из которой изготавливается труба.

Эксплуатационные характеристики трубы при этом также улучшаются. После изготовления труба профильная получает маркировку на основании ГОСТ, причем указываются параметр сечения и толщина стенки профильной трубы. В производстве профильных труб обычно используются нелегированные углеродистые стали.
Профильные трубы большого сечения обходятся дешевле, чем металлический брус, так как весят относительно меньше.
Помимо экономичности и удобных геометрических качеств профильные трубы большого сечения в транспортировке гораздо удобнее и дешевле металлического бруса благодаря сравнительно небольшому весу.

Преимущества профильной трубы

• легкость монтажа в различных конструкциях
• замена многих элементов профильной арматуры и меньшая стоимость по сравнению с ними
• квадратная или прямоугольная форма, которая облегчает складирование, погрузку, транспортировку профильных труб
• стойкость к серьезным статическим нагрузкам и высокая прочность на изгиб
• экономия металла при строительстве зданий
• стойкость к деформации и изменениям температурного режима
• возможность находить нестандартные архитектурные решения

Рассмотрим преимущества профильных труб подробнее:

Использование профильных труб позволяет возводить сооружения большого пролета, воспринимающие высокие нагрузки (для сравнения: максимальная длина производимых российскими заводами перекрытий из железобетона составляет 12 метров, длина ферм из профильной трубы может достигать 18/24 метров). Такие конструкции удобны при строительстве промышленных зданий, складов, эстакад, торговых залов, выставочных павильонов, спортивных сооружений, мачт и башен, мостов, подъемников и многого другого.
Важное преимущества профильных труб заключаются в том, что за счет равномерного распределения металла по периметру профили обладают высокими показателями радиусов инерции относительно площади поперечного сечения. Это позволяет использовать их для сжатых и сжато-изогнутых стержней (эффект применения труб в сжатых стержнях можно повысить, заполняя внутреннее пространство профиля бетоном, кроме того, заполнение бетоном существенно повышает огнестойкость конструкций).
Относительно малая поверхность конструкций из профильных труб существенно снижает затраты в строительстве при необходимости нанесения огнезащитных покрытий, стоимость которых соизмерима с общей стоимостью монтажа здания.


Использование полостей профильных труб в каркасе здания для закачки воды дает возможность создания принципиально новой системы защиты от огня и создает профилям преимущества при строительстве общественных зданий – школ, больниц, кинотеатров.
Многолетние наблюдения показали, что при нормальной герметизации внутреннего объема труб влага внутрь не попадает и коррозии внутренней поверхности не происходит.

Форма поперечного сечения квадратных и прямоугольных труб, наличие в них плоских граней позволяют получить очень эффективные узлы решетчатых конструкций с низкими значениями конструктивных коэффициентов (масса этих конструкций на 20-25% ниже, чем таких же, но изготовленных из традиционных горячекатаных профилей. Это объясняется возможностью соединять трубы методом приторцовки, при полном отсутствии фасонок, накладок и ребер).
Замкнутость поперечного сечения повышает устойчивость этого вида профиля против воздействия кручения и оправданна при строительстве крутоуклонных кровель, арочных сводов и ребристых куполов.
Квадратные и прямоугольные профили эстетичны, что позволяет принимать интересные архитектурные и дизайнерские решения. Особенно выразительно профили смотрятся в большепролетных перекрытиях – выставочных залах, павильонах, вокзалах, спортивных центрах, а также в конструкциях наружной рекламы.
К числу неоспоримых достоинств профильных труб относится их невысокая стоимость в сравнении с конструкциями из горячекатаных элементов.

Профильная труба отлично подойдет для сооружений, требующих долговечности, элегантного внешнего вида и современной конструкции.


Максимальная нагрузка на профильную трубу: способы расчета

Выбирая профильную трубу, необходимо особое внимание уделять её параметрам и учитывать какую нагрузку выдержит профильная труба.

Эти трубы используются, в качестве каркасов для различных сооружений, поэтому подбирать изделия необходимо максимально ответственно.

Преимущества профильных труб заключается в их:

• легкости;
• надежности;
• устойчивости к нагрузкам;
• простоте монтажа.

Нагрузка, действующая на профильную трубу

Если планируется изготовить беседку или теплицу, то серьезно задумываться о нагрузках не стоит, так как такие конструкции не подвержены воздействию серьезных сил. А вот если изготавливается навес, козырек, каркас для более серьезного сооружения – то здесь просто необходимы обстоятельные рассчеты.

Профильные трубы устойчивы к деформации, но и у них есть предел. Если нагрузка будет соответствовать норме, то изделие, под действием груза, например, мокрого снега, может согнуться. Если снег удалить, то труба примет свою исходную форму. В том случае, когда допустимая нагрузка превышена, труба не восстановит форму. Это в лучшем случае, в худшем – она просто разорвется.

При выборе профильной трубы, таким образом, необходимо учитывать:
размеры;

• сечение. Как правило, используются прямоугольные трубы и трубы с квадратным сечением;
• напряжение каркаса из труб;
• прочность материала;
• вероятные нагрузки, которые могут возникнуть в процессе эксплуатации.

Классификация нагрузок

Одним из критериев классификации является время воздействия нагрузок. Виды таких нагрузок установлены СП 20.13330.2011. И они таковы:

• постоянные. То есть, не меняется ни вес, ни такой показатель, как давление, в течение достаточно долгого времени. Пример постоянной нагрузки: вес и давление элементов здания;
• временные, но длительные. Например, вес перегородок из ДСП;
• кратковременные. Это именно о том, о чем шла речь выше: о снеге, ветре и других природных явлениях;
• особые. Например, нагрузки от взрывов и ударов машин.

Таким образом, если на территории домовладения сооружается навес, то нужно учитывать ряд нагрузок:

• от снега и ветра;
• от возможных столкновений с авто.

На территориях, где бывают периодически землетрясения, нельзя не учитывать данный фактор. На таких территориях конструкции должны быть максимально прочными.

Расчетные схемы

Расчетные схемы учитывают не только виды нагрузок, но и то, каким образом нагрузка распределяется по конструкции. Например, опоры могут испытывать более серьезные нагрузки, а поперечные дополнительные элементы – небольшие.

Максимальные нагрузки

Чтобы понять, какие максимальные нагрузки установлены для труб, необходимо изучить следующие таблицы.

Таблица 1. Нагрузка для профильной трубы квадратного сечения

Размеры профиля, мм	Максимальная нагрузка, кг с учетом длины пролета
	1 метр	2 метра	3 метра	4 метра	5 метров	6 метров
Труба 40х40х2	709	173	72	35	16	5
Труба 40х40х3	949	231	96	46	21	6
Труба 50х50х2	1165	286	120	61	31	14
Труба 50х50х3	1615	396	167	84	43	19
Труба 60х60х2	1714	422	180	93	50	26
Труба 60х60х3	2393	589	250	129	69	35
Труба 80х80х3	4492	1110	478	252	144	82
Труба 100х100х3	7473	1851	803	430	253	152
Труба 100х100х4	9217	2283	990	529	310	185
Труба 120х120х4	13726	3339	1484	801	478	296
Труба 140х140х4	19062	4736	2069	1125	679	429

Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)

Размеры профиля, мм	Максимальная нагрузка, кг с учетом длины пролета
	1 метр	2 метра	3 метра	4 метра	5 метров	6 метров
Труба 50х25х2	684	167	69	34	16	6
Труба 60х40х3	1255	308	130	66	35	17
Труба 80х40х2	1911	471	202	105	58	31
Труба 80х40х3	2672	658	281	146	81	43
Труба 80х60х3	3583	884	380	199	112	62
Труба 100х50х4	5489	1357	585	309	176	101
Труба 120х80х3	7854	1947	846	455	269	164

Указаны максимальные нагрузки, в результате которых не произойдет разрыва трубы. Элемент конструкции согнется и, в дальнейшем, не примет изначальной формы. Если же максимальная нагрузка на профильную трубу будет превышена, то тогда уже случится разрыв.

Методы расчета нагрузки

Используются следующие методы:

• при помощи разработанных таблиц;
• использование физических формул;
• расчет при помощи специального калькулятора.

Чтобы рассчитать нагрузку при помощи таблиц, необходимо составить характеристики фактически имеющейся трубы с теми, характеристиками, которые имеются в таблице.
Если расчет нагрузки на профильную трубу ведется при помощи формул, то, в основном, используется такая формула: Ризг= M/W. Изгибающий момент делится на сопротивление.

Существуют и специальные калькуляторы, разработанные специалистами. Однако пользоваться такими калькуляторами можно только в том случае, если они размещены на надежных интернет-сайтах или переданы в пользование компетентными лицами, которые хорошо разбираются в нагрузках на профильные трубы.

Следует подчеркнуть: не стоит делать расчеты самостоятельно. Во-первых, для правильного проведения расчетов, необходимо знать ГОСТы и сопромат. Во-вторых, малейший просчет может привести к серьезным последствиям.

Таким образом, расчет нагрузки на трубы – это очень важная процедура. Пренебрежение ей может повлечь серьезные последствия:

• разрушение конструкции, здания;
• наличие пострадавших и жертв.

В новостях, иногда, можно увидеть сюжеты о том, что где-то обрушилась крыша здания или его иные элементы. Такие ситуации, чаще всего, складываются из-за того, что в расчетах были допущены ошибки.

Выбор профильной трубы для каркаса забора

Качественный забор должен обладать высокой прочностью и долговечностью. Его основа — это столбы и перекладины, и крайне важно правильно подобрать материал, который будет использован в строительстве. Но перед тем как приступить к работе, стоит разобраться, какие именно трубы вам нужны, в чём их отличие и как правильно рассчитать их необходимое количество.

Профильная квадратная труба – подходящий вариант для главных частей забора — столбов.

Столбы забора из профильной квадратной трубы — это несущий опорный элемент конструкции и располагаются, как правило, на удалении 2.5 м между собой. Возможно и большее расстояние (до 3 м), с условием, что выдержан одинаковый шаг между опорами.

1. Сечение профильной трубы

Обязательно нужно учесть размер сечения трубы. Наиболее оптимальный вариант — это труба сечением 60х60 мм. По стоимости это несколько дороже, чем использовать трубу с сечением 50х50 мм, но этот выбор обеспечит большую мощность и надёжность конструкции.

2. Толщина стенки

Одним из главных параметров профильной трубы является толщина стенки. Именно от неё зависит стоимость за 1 м/пог. Существует несколько типов профильной квадратной трубы, различаемых не только по внешнему сечению, но и по толщине стенок:

Столбы для будущего забора из трубы толщиной всего 1.5 мм могут оказаться чересчур хлипким и через несколько лет вам придется переделывать всю конструкцию заново. Чтобы избежать этого правильнее использовать трубу толщиной 2-3 мм. 3 мм профильная труба дороже, нежели 2-х мм, но позволяет сооружать более высокие конструкции с необходимым запасом прочности.

3. Длина

Высота столба напрямую зависит от высоты желаемого забора. Около 40% от общей длины трубы уйдет в грунт, а остальная часть будет являться столбом для забора. Так, если высота основания планируемого забора составляет 2 м, то, вам необходима длина в 3 м, т.к. необходимо углубить и забетонировать в грунт 80-120 см от общей длины. Постройка забора или ворот из профильной трубы очень универсальна, поскольку позволяет выбрать любую высоту.

4. Оцинкованная или нет?

В ассортименте нашего магазина металлопроката есть профильная оцинкованная труба 50х50 и 60х60 мм сечением 2 мм, которая не боится ржавчины и станет отличным выбором для тех, кто хочет, чтобы столбы были установлены, что называется, «на века». Правда и стоимость такой профильной трубы значительно выше, нежели простой стальной.

Прямоугольная профильная труба для перекладин

Для устройства перекладин идеально подойдет профильная прямоугольная труба сечением 40/20 мм. Толщину трубы правильнее выбрать 2 мм. Такая труба не намного дороже трубы толщиной 1.5 мм, но значительно выигрывает в мощности.

Используя трубы вышеуказанных параметров, вы получите массивный и прочный каркас для забора, который простоит много лет и может быть обшит по вашему предпочтению деревом, профлистом или металловагонкой. А для защиты конструкции от атмосферных осадков достаточно покрасить её «Грунт Эмалью» и установить пластиковые заглушки необходимого диаметра, которые также можно приобрести в нашем магазине металлопроката.

< ПредыдущаяСледующая >

Труба профильная квадратная – производство и поставка от производителя

НТТЗМ производит и продает предприятиям строительной, судо- и авиастроительной, промышленной отраслей стальные квадратные трубы по выгодной цене. Для оптовых покупателей и постоянных клиентов разработаны индивидуальные предложения.

Стальная профильная труба квадратного сечения используется для монтажа металлоконструкции или как самостоятельный элемент при строительных, инженерных или дизайнерских работах. Обратившись на НТТЗМ можно купить сортамент трубы квадратной, изготовленной с соблюдением всех требований госстандарта.

Производство профильной квадратной трубы

«Нижнетагильский Трубный Завод Металлинвест» производит трубы квадратного сечения бесшовным горяче- и холоднокатаным методом, а также по сварной шовной технологии.

Заготовкой для бесшовной квадратной профильной трубы служит трубный прокат с круглым сечением. Труба со швом изготавливается путем деформации стального штрипса на формовочном станке с завариванием стыков. Шов зачищают и проводят контроль качества с помощью ультразвука.

При изготовлении по бесшовной технологии готовое изделие после разрезания на части требуемой длины дополнительно нагревают для снятия напряжения.

Размеры квадратных профильных стальных труб, которые изготавливает НТТЗМ:

• сторона сечения от 15х15 мм. до 200х200 мм.;

• толщина стенки — 0,8-8 мм.;

• масса 1 метра — 0,222 кг.-70,33 кг.

Квадратные стальные трубы различаются по типу обработки, наличию или отсутствию оцинковки, механическим характеристикам, восприятию гидравлического давления, составу сплава.

Купить трубу стальную профильную квадратную

Купить трубный прокат квадратного сечения по выгодной цене вы можете, обратившись напрямую на НТТЗМ. Предприятие производит и продает качественные изделия из сырья, прошедшего входной контроль.

В каталоге представлен широкий сортамент изделий — более 400 типоразмеров. На собственном складе в наличии трубная продукция наиболее востребованных разновидностей. Доставка выполняется в любую точку России и страны СНГ.

Каждому заказчику гарантированы индивидуальный подход и гибкая система скидок. Обращаясь напрямую на завод-производитель — НТТЗМ — вы можете выбрать и купить профильные квадратные трубы, максимально подходящие по параметрам и качеству для реализации вашего проекта.

Заполните форму заявки или позвоните в представительство НТТЗМ и менеджеры проконсультируют вас по вопросам выбора и цены, помогут оформить заказ на профильные квадратные трубы любого типоразмера.

Возможные размеры труб в сечении:

15 x 15
20 x 20
25 x 25
30 x 30
35 x 35
40 x 40
50 x 50
60 x 60
70 x 70
80 x 80
100 x 100
120 x 120
140 x 140
150 x 150
160 x 160
180 x 180
200 x 200

стальные, металлические, площадь, сортамент, размеры, ГОСТ

Одним из максимально востребованных видов металлопроката является так называемая профильная труба, особенно квадратного и прямоугольного сечения.

Профильные трубы используют там, где нужна прочность.

Области применения квадратных и прямоугольных профильных труб

Трубы, имеющие в сечении квадрат или прямоугольник со скругленными краями, широко применяются в промышленном и особенно гражданском строительстве при возведении колонн зданий, различных башен, вышек, опор. Наличие плоских граней упрощает монтаж конструкций, каким бы способом он ни велся, включая сварочные работы. Именно поэтому профильные прямоугольные или квадратные трубы – достойная альтернатива металлической балке, швеллеру или уголку.

Востребованы трубы подобного сечения и в сельском хозяйстве, ведь из них преимущественно изготавливаются каркасы всевозможных тепличных комплексов и помещений для сельхозживотных.

При обустройстве личного приусадебного участка без квадратной трубы тоже трудно обойтись, ведь она может не только использоваться как отдельный элемент различных заграждений и заборов, но и легко превратиться в основу любого навеса, парника, гаражных ворот или металлической двери подсобного помещения.

Мебельная промышленность с успехом использует трубы квадратного сечения при изготовлении металлокаркасов медицинской и садовой мебели, компьютерных столов, всевозможных стеллажей и полок. Выставочные павильоны, каркасы для рекламных щитов, оборудование детских развлекательных комплексов…Настолько многогранно и разнообразно применение квадратной трубы, что сложно назвать современную сферу жизнедеятельности человека, в которой бы она не была задействована.

Преимущества применения труб квадратного или прямоугольного профиля

Схема трубы профильной квадратной.

Такое широкое распространение вполне объяснимо, ведь трубы квадратного и прямоугольного сечения обладают достаточной конструктивной жесткостью и прочностью, в то время как их вес и материалоемкость выгодно отличаются от металлического бруса. Достаточно сказать, что применение профильных труб квадратного и прямоугольного сечения позволяет снизить общую металлоемкость любой конструкции на четверть, что значительно удешевляет ее стоимость. Причем прочность конструкции легко регулировать, используя при монтаже прямоугольные трубы с различной толщиной стенок.

Даже по сравнению с обычной круглой трубой, прямоугольное и квадратное сечение имеет логистическое преимущество, так как продукция подобной формы легко складируется и более компактна при транспортировке, занимая минимум объема. Немаловажно и то, что именно квадратные и прямоугольные трубы наименее трудоемки при дальнейшей отделке (грунтовке, покраске), что позволяет значительно сократить количество расходуемого материала и время на обработку.

Недостатки профильных труб

В основном металлические профильные трубы изготавливаются из черного металла, что и объясняет ее типичный недостаток – коррозионную нестойкость. Для повышения сопротивляемости можно покрыть стальные изделия слоем цинка, что значительно повысит их эксплуатационные характеристики, однако и приведет к некоторому удорожанию продукции.

Технология изготовления

По сравнению с классической формой трубы, прямоугольные и квадратные более сложны в производстве.

Обычно процесс производства включает в себя следующие операции:

1. Подготовка штрипса (металлической ленты, полуфабриката будущего изделия). От толщины заготовки напрямую зависит толщина стенок трубы в дальнейшем.
2. Изготовление круглого профиля на формовочном стане.
3. Сварка краев заготовки. Чаще всего производится высокочастотными токами. При изготовлении изделий из нержавеющего металла используют плазменную или контактную сварку под давлением.
4. Тестовая проверка шва на прочность. Отбракованные изделия реставрации не подлежат и списываются в металлолом.
5. Формирование прямоугольного или квадратного профиля вальцами. При этом может производиться непрерывное охлаждение формируемой заготовки.
6. Тестирование геометрических параметров.
7. Температурная обработка изделия, чтобы снять внутреннее напряжение металла после деформации.
8. Распиловка заготовок на отдельные трубы необходимой длины, от 4 до 12,5 м.
9. Снятие заусениц, образовавшихся после предыдущего этапа (по желанию заказчика, так как значительно повышает цену трубы из-за трудоемкости процесса).

Технологический процес изготовления профильной квадратной трубы.

По такой технологии получают трубу шовную квадратного или прямоугольного профиля.

Более высокими эксплуатационными качествами характеризуются трубы, изготовленные без шва, путем волочения или прессования на специальных станках. В этом случае бесшовная металлическая круглая заготовка разогревается и поступает на прошивочный стан, где и калибруется до требуемого размера и нужного прямоугольного или квадратного профиля.

Иногда на рынке строительных материалов можно встретить довольно дешевые изделия, выполненные кустарным способом. В этом случае квадратное или прямоугольное сечение достигается обработкой обычной круглой трубы на специальных вальцах. Следует учесть, что такой способ производства далеко не всегда позволяет точно выдержать необходимые геометрические размеры изделия, которые гарантированно достигаются на предприятиях полного цикла.

Материалы, используемые при производстве трубы прямоугольного или квадратного сечения

Согласно технической документации, для производства трубы используется сталь марки 10 ПС или 08 КП. Если же применяется металл с особыми свойствами (сталь 09г2с-12), то изделия из него способны успешно противостоять даже таким агрессивным средам, как морская вода. Именно такие прямоугольные и квадратные трубы используются при строительстве объектов в Заполярье, в районах вечной мерзлоты.

Еще большей стойкостью и полной индифферентностью к щелочам и кислотам отличаются различные сплавы аустенитного класса, с применением хрома или никеля. Однако из-за высокой дороговизны такие трубы используются преимущественно на предприятиях химической, фармацевтической и пищевой промышленности.

Согласно нормативной документации, готовая квадратная и прямоугольная труба может выпускаться двух групп. Если изделие принадлежит группе А, то нормированию подлежат только механические свойства металла. У изделий группы В, помимо этого, нормируется еще и химический состав стали.

Труба профильная – разновидности форм и размеров, области применения

Профильными трубами в общем случае называют прокат, полое сечение которого отличается от круглого. Оно может быть прямоугольным (частный случай – квадратным), овальным, плоскоовальным, трёх-, шести-, восьмигранным, каплевидным, ребристым. Наиболее распространён прямоугольный профиль. Основным материалом для их производства является углеродистая (Ст3 сп) или низколегированная (09Г2С) сталь. Изделия ответственного назначения изготавливают из коррозионностойких сталей.

Классификация профильных труб по технологии изготовления

Технологические варианты производства продукции:

• Для получения бесшовных горячедеформированных труб используют стальную болванку круглого или прямоугольного сечения. В зависимости от дальнейшего целевого назначения продукции используют заготовки различного типа – непрерывно литые, кованые, слитки, катаные. Исходное изделие нагревают и обрабатывают на продольных прессах для создания полой гильзы. Технологический процесс предусматривает производство немерной бесшовной трубы. Путём дальнейшей обработки вальцами получают профильный прокат запланированного сечения. Финишная операция – термическая обработка, обеспечивающая необходимые характеристики поверхностной структуры продукции. С помощью этого способа получают толстостенные изделия с большими размерами сечения. Продукции характерна высокая прочность.
• Процесс производства холоднокатаных бесшовных труб на первых этапах повторяет выше описанную технологию. Но после изготовления круглой гильзы поверхность охлаждают, и только после этого вальцами формируют профиль. Такая технология позволяет получать изделие с более тонкими стенками. При соблюдении правил калибровочного процесса отклонение от толщины не превышает 0,5% от нормированной величины. Такая продукция предназначена для применения в областях, в которых важны точные геометрические параметры – в машиностроении, автомобиле- и судостроении.
• Для труб небольшого сечения часто используют сварной метод, в котором в качестве исходного материала используются стальные листы. Первый этап заключается в подготовке на гильотине штрипса – трубной заготовки. Штрипс на вальцах деформируется в соответствии с заданными параметрами. Стык формируется дуговой или точечной сваркой. Такой способ позволяет получать тонкостенную профильную продукцию, использовать в качестве исходного материала оцинкованный лист, изготавливать изделия нестандартной конфигурации.

Профильные трубы – формы и их основные характеристики

Наиболее распространёнными являются профильные изделия следующей конфигурации:

• Трубный прокат квадратного сечения наиболее часто применяется в строительстве, может изготавливаться любым из трёх методов – горячей или холодной прокаткой, сваркой. Наружный размер квадрата варьируется от 10 до 180 мм, нестандартные размеры – 32, 36, 40, 65 мм. Толщина стенки – 1–14 мм, у сварных изделий толщина стенки, как правило, небольшая. Площадь сечения данных изделий имеет иное значение, чем у круглых аналогов, и служит для расчётов жёсткости конструкции, а не для вычислений проходимости внутренней полости. При расчёте площади сечения квадратного трубного проката используются наружные параметры.
• Ассортимент прямоугольных профильных труб более разнообразен, благодаря возможности различных вариаций сторон. Интервал значений ширины – 15–230 мм, высоты – 10–100 мм. Толщина стенки может достигать 20 мм. Основную группу составляют трубы общего назначения, изготовленные из горячекатаной ленты толщиной 1,5–5,0 мм. Эти изделия соответствуют повышенным требованиям по прочности. Другие условия в данном случае не актуальны.
• Изделия овального и плоскоовального профиля имеют небольшую область применения. Чаще всего их используют в производстве мебели или элементов декора. Поэтому для изготовления этой продукции, как правило, применяют оцинкованный лист или листовую коррозионностойкую сталь. При формировании сортамента используют такие параметры, как ширина – 6–90 мм, высота – 3–50 мм, больший и меньший радиусы кривизны. Меньший радиус находится в интервале 0,98–18,45 мм, больший – 5,42–114,56 мм.

Длина профильных труб определяется технологией их производства. Мерные длины – 3, 6, 12,5 м. Немерные длины – 1–13 м. Изделия могут изготавливаться по стандартным размерным характеристикам или по величинам, заявленным заказчиком.

Производство прямоугольных труб регламентируется ГОСТ 8645, квадратных – ГОСТ 8639, овальных – ГОСТ 8642.

Области применения профильного трубного проката

Сферы использования этого вида проката зависят от его сортамента, способа производства и материала, применённого при изготовлении:

• Прочные, чаще толстостенные, профильные трубы используют в металлоконструкциях различных типов. Это каркасы зданий, опоры, мачты, сложные перекрытия, габаритные пролёты. Этот вид металлопроката способен не только выполнять несущие функции, но и эффективно работать в условиях вибрационных нагрузок. Прямоугольные изделия удобны для устройства конструкций, предназначенных для укладки на ровную поверхность.
• В мебельном производстве, как правило, востребованы трубы, изготовленные из стального холоднокатаного штрипса толщиной 0,8–1,5 мм. Изделия используются для изготовления элементов мебели, лёгких и не несущих особых нагрузок. Могут применяться оцинкованные или нержавеющие профильные трубы.
• Другие области применения профильного трубного проката – сооружение заборов, перегородок, остановок городского транспорта, детских площадок, скамеек, сельское хозяйство, судо- и автомобилестроение.

Преимущества использования профильных труб

Профильный трубный прокат популярен благодаря особым достоинствам:

• Даже при значительных нагрузках трубы с сечением, отличным от круглого, устойчивы к деформациям. Особой прочностью и однородностью свойств по периметру отличаются бесшовные трубы. Но производство этой продукции более дорогое из-за больших затрат энергоносителей и высокой стоимости оборудования.
• Профильные трубы, имея прочностные характеристики, мало уступающие качествам неполых материалов, требуют расхода меньшего количества металла, чем при производстве полнотелых балок.
• Профильные изделия дают возможность изготавливать сложные по конфигурации конструкции, удобны в работе.
• Облегчённые строительные конструкции, изготовленные с использованием профильных труб, снижают нагрузки на фундамент, что позволяет сэкономить цемент и заполнители для бетонных смесей.

Профильная нержавеющая труба

Особое место, благодаря уникальным эксплуатационным характеристикам, занимает профильный трубный прокат, изготовленный из коррозионностойких сталей, устойчивых к разрушающему воздействию воды и некоторых агрессивных сред. Наиболее популярны хромоникелевые и хромистые стали, возможны добавки марганца и титана. Примерно 80% от общего объёма занимают аустенитные стали марок AISI 304 и AISI 316. В последнее время получают распространение профильные тонкостенные изделия из спецсталей, жаростойких и жаропрочных сталей. По способу обработки различают матовую, шлифованную, полированную поверхности.

Профильный трубный прокат сочетает в себе прекрасные механические характеристики, сопротивляемость коррозионным процессам, эстетически привлекательный внешний вид. Применяется в архитектурных композициях, для изготовления элементов интерьерного и ландшафтного дизайна, в транспортной, медицинской, пищевой, целлюлозной, химической и иных отраслях.

Почему ваши трубы имеют S-образную форму под раковиной?

Эта запись была добавлена ​​участником сообщества. Мнения, выраженные здесь, принадлежат автору.

Вы когда-нибудь задумывались, для чего нужны S- или U-образные формы ваших трубок под раковиной? Разве не было бы разумнее, если бы трубы шли прямо вниз, заимствуя силу тяжести, чтобы протолкнуть воду?

Форма труб под раковиной имеет очень вескую причину. S-образная форма называется P-ловушкой, и она должна быть у каждой раковины в вашем доме.В вашем туалете есть P-сифон, и в душе, ванне и сливе в полу он должен быть.

Когда вода уходит в канализацию, часть ее попадает в U-образную часть трубы. Эта вода предотвращает попадание канализационных газов, запахов и даже паразитов по трубам в ваш дом. Хотя один запах, вероятно, вынудит вас покинуть дом, опасны именно канализационные газы. Эти газы содержат метан, который может быть смертельным. Симптомы отравления метаном могут включать головокружение и головную боль, но самая большая проблема заключается в том, что метан вытесняет кислород в вашем доме и может привести к потере сознания из-за недостатка кислорода.Если вы не выйдете из дома и не обратитесь за медицинской помощью, вы можете умереть.

Подписаться

Метановые газы также очень взрывоопасны. Если метан попал в ваш дом, небольшая искра может воспламенить его, что приведет к сильному взрыву. Эти взрывы не ограничиваются только там, где газ метан наиболее сильный, но везде, где газ просочился.

Если в какой-либо из ваших раковин нет P-сифона, обратитесь к водопроводчику, чтобы убедиться, что он установлен. Если вы покупаете дом, проверьте каждую раковину, чтобы убедиться, что под ней есть P-сифон.

Подписаться

Platinum Plumbing & Heating, Inc. может установить P-ловушки в вашем доме. Позвоните по телефону 610-409-6500, чтобы записаться на прием.

www.platinumplumbingpa.info

Мнения, выраженные в этом сообщении, принадлежат автору. Хотите опубликовать в патче? Зарегистрируйте учетную запись пользователя.

Почему ваши трубы имеют S-образную форму под раковиной?

Правила ответа:

• Будьте уважительны. Это место для дружеских дискуссий на местном уровне.Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
• Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
• Держите это местным и актуальным. Убедитесь, что ваши ответы соответствуют теме.
• Ознакомьтесь с Правилами сообщества по исправлению.

Ответить на эту статьюОтветить

Что делает U-образная труба под раковиной?

П-образная труба под раковинами в кухне и в ванной – это то, что люди ожидают увидеть, но редко задумываются.«Почему именно он имеет такую ​​форму? И почему кажется, что каждая сливная труба для раковины имеет такую ​​же форму? Это должно служить определенной цели ». К тому времени вы обратились к чему-то более важному.

Да, U-образная конструкция сливных труб для раковины служит очень важной цели, и большую часть времени она выполняет свои функции, не беспокоя вас об этом. Однако бывают случаи, когда вам понадобится ремонт сантехники под раковиной, потому что с этой мерой предосторожности, встроенной в ваши раковины, возникли проблемы.Если у вас есть засорения или протечки в раковинах, позвоните в Wm. Хендерсон и мы предоставим вам быстрое и эффективное средство правовой защиты.

Водоотводящий механизм под раковиной

U-образный изгиб вашей дренажной трубы называется сифоном p . Эта труба также обозначается как ловушка . Однако термин ловушка может относиться к ряду сантехнических приборов, которые служат аналогичным целям. Название этого механизма под раковиной относится к форме, если смотреть под углом, поскольку уже существовал подобный приспособление, называемое U-образным изгибом.

Как работает сифон?

Сифон под водопроводной трубой раковины служит для улавливания небольшого количества воды внутри водосточных труб после использования раковины. Эта заглушка предотвращает попадание канализационных газов в канализацию и выход из раковины. Он также может задерживать мелкие предметы, падающие в раковину, например украшения, что упрощает их извлечение. У многих современных раковин есть клапан в нижней части сифона, чтобы обеспечить легкий доступ ко всему, что могло упасть в раковину.

Инфографика о деталях и компонентах P-ловушки

Чтобы ознакомиться с трубами и деталями под раковиной, просмотрите приведенную ниже инфографику. Инфографика отображает санитарную трубу, p-образную сифон, приспособление и вентиляционную трубу.

Причины засорения труб сифона

Дренажные трубы P-сифона в некоторых случаях могут стать проблемными местами. Поскольку они улавливают воду, они также могут улавливать в воде мусор, например волосы и мыльную пену. К сожалению, скопление грязи и мусора в конечном итоге приведет к засорению сифона.Плунжер может устранить засорение. Если вы не можете удалить продукты и загрязнения из раковины с помощью пробки, вам, вероятно, понадобится сантехник, который решит проблему с водопроводом под раковиной. Лицензированный техник разбирает р-ловушку или использует такие инструменты, как дренажная змея или гидроабразивная машина, чтобы устранить проблему.

Другая распространенная проблема с p-ловушками – их высыхание. Если раковина не используется часто, вода в сифоне испарится, и запахи канализации начнут выходить из канализации.Если вы чувствуете неприятный запах из-за раковины, попробуйте пропустить через нее воду, чтобы заполнить р-сифон.

Р-ловушка будет незаметно выполнять свою работу за вас, пока что-то с ней не пойдет не так, а затем вам потребуются квалифицированные сантехники. Чтобы получить помощь в ремонте сантехники, свяжитесь с Wm. Henderson Plumbing & Heating Inc. Помимо установки и ремонта оборудования, наша команда также предлагает другие сантехнические услуги, такие как замена канализационной линии, ремонт вывоза мусора, установка газопровода, замена водонагревателя и ремонт водопровода.Чтобы получить помощь, позвоните нам по телефону (484) 206-8594.

Трубка – овальная / яйцевидная

Когда во второй половине 1800-х годов для Лондона были спроектированы новые коллекторы, было определено, что коллекторы овальной (или овальной) формы являются наилучшим поперечным сечением для больших «комбинированных» коллекторов. (Этот дизайн иногда называют «английским» из-за того, что он ассоциируется с Лондоном.) Этот дизайн также использовался в Париже и во многих ранних сточных водах Соединенных Штатов.

Уникальный вид коллекторов Бельгии можно найти на сайте Photos / Graphics-Belgium.Эти фотографии взяты с Egouts de Bruxelles, веб-сайта, на котором представлены многочисленные фотографии канализационных и водостоков Брюсселя, сделанные фотографом Винсентом Дузенем. Дополнительные фотографии канализации, водостока и акведука можно найти на его сайте подземных исследований.

Старая канализационная система Брюсселя была в основном построена во второй половине 1800-х годов и имеет кирпичные канализационные трубы, часто овальные.

См. «Сантехника» Болдуина Лэтэма (1884 г.) для ряда иллюстраций канализационных коллекторов в форме яйца.Рубрика: Статьи / Дизайн – До 1900 г.

Конструкторские чертежи и иллюстрации канализации яйцевидной формы

Овальные конструкции канализации, использовавшиеся в первых коллекторах Лондона. Источник: Мэри Гайман, «Взгляд в раннюю канализацию Лондона», журнал Cleaner, © 1996, COLE Publishing Inc. Перепечатано с разрешения Pumper and Cleaner.

Овальные конструкции канализации, использовавшиеся в первых коллекторах Лондона.Источник: Мэри Гайман, «Взгляд в раннюю канализацию Лондона», журнал Cleaner, © 1996, COLE Publishing Inc. Перепечатано с разрешения Pumper and Cleaner.

Секции лондонских коллекторов, около 1884 г. Сэмюэл М. Грей, Предлагаемый план канализационной системы и отвода сточных вод города Провиденс (Providence: Providence Press Company, Printers to the City, 1884), таблица 13 , напротив страницы 50.

Плакат с изображением античного и современного сечения канализационных сетей Парижа. Источник: любезно предоставлено Бруно де Виль д’Авре, Мэрия Парижа / Дирекция защиты окружающей среды, Секция защиты окружающей среды Парижа; и Люсьен Финель, предыдущий заместитель мэра Парижа (отвечающий за водоснабжение и санитарию).

Секции парижских коллекторов, около 1884 г. Сэмюэл М. Грей, Предлагаемый план канализационной системы и отвода сточных вод города Провиденс (Providence: Providence Press Company, Printers to the City, 1884), табл. 14 , на противоположной странице 52.

Секции парижских коллекторов, около 1884 г.Сэмюэл М. Грей, Предлагаемый план канализационной системы и отвода сточных вод города Провиденс (Providence: Providence Press Company, Printers to the City, 1884), таблица 15, противоположная страница 52.

Типичные поперечные сечения канализационных труб ранних версий, в том числе яйцевидные. Источник: Гарольд Э.Бэббит, Канализация и очистка сточных вод, 6-е издание (Нью-Йорк: Джон Вили и сыновья, 1949), стр. 63.

Ранние типичные поперечные сечения коллекторов, 1894 г., включая коллекторы яйцевидной формы. Источник: Приложение к Engineering News и American Railway Journal, 8 февраля 1894 г.

Типичные участки канализации и колодца из канализационной системы Вест-Блафф, Пеория, Иллинойс, 1897 год.Включает канализационные трубы в форме яйца. Источник: Engineering News и American Railway Journal, том XXXVII, № 4 (28 января 1897 г.), вставка между стр. 56-57.

Общие сведения о канализационных коллекторах и люках в форме яйца в проекте метро на Пенсильвания-авеню, около 1900 г. Источник: Джордж С. Вебстер и Сэмюэл Тобиас Вагнер, «История метро на Пенсильванской авеню, Филадельфия, и связанное с этим строительство канализации», Сделки Американского общества инженеров-строителей, том XLIV (декабрь 1900 г.), стр.27.

Детали, показывающие проекты яйцевидных канализационных труб, около 1910 года. Дж. Т. Браун, У. Х. Максвелл, редакторы, “Канализация”, Энциклопедия муниципального и санитарного строительства (Нью-Йорк: D. Van Nostrand Company, 1910), с. 428.

Детали, показывающие проекты коллекторов Парижа, около 1910 года.На рисунке 8 показана конструкция канализационного отвода яйцевидной формы с плоской дорожкой для канализационных работников. На рисунке 9 показан главный коллектор на улице Риволи с двумя пешеходными дорожками. На рисунке 10 показан выпускной коллектор Клиши. Дж. Т. Браун, У. Х. Максвелл, редакторы, “Канализация”, Энциклопедия муниципальной и санитарной инженерии (Нью-Йорк: D. Van Nostrand Company, 1910), с. 429, 430.

Строительство канализации на главной улице в Биддефорде, штат Мэн, около 1914 года.Крупный план овальной канализации. Канализация проходит от Уайтс-Уорф до Мэйн до Альфреда и до Саммер-стрит. На этой фотографии показана конструкция, в которой кирпичная кладка сочетается с монолитным бетоном. Фотограф: Роберт Генри Гей. Источник: использовано с разрешения фотоколлекции Публичной библиотеки МакАртура. Все права защищены. Образ 7443 сети памяти штата Мэн.

Овальная канализационная труба, аналогичная той, что использовалась в Лондоне (ливневая канализация на Франклин-стрит, Тусон, Аризона, 1915 г.).Источник: Альфред Д. Микотти, Предлагаемые дополнения и расширения канализационной системы города Тусон, штат Аризона, M.S. Диссертация, Университет Аризоны, 1915. Специальные коллекции библиотеки Аризонского университета. E 9791 1915 1.

Овальная канализационная труба, аналогичная той, что использовалась в Лондоне (ливневая канализация на Аламеда-стрит, Тусон, Аризона, 1915 год.Источник: Альфред Д. Микотти, Предлагаемые дополнения и расширения канализационной системы города Тусон, штат Аризона, M.S. Диссертация, Университет Аризоны, 1915. Специальные коллекции библиотеки Аризонского университета. E 9791 1915 1.

Сечения / конструкции труб, Восточная Европа. Дата неизвестна. Источник: Ричард Бек, получено из частной коллекции доктора Ф.Вольфганг Вагнер, Берлинский университет, Германия.

U-образная труба в канализации и ее назначение

Если вы когда-либо заглядывали под раковину или другой водопровод в доме, вы заметили, что сливная труба имеет необычный изгиб, U-образную форму, под сливом. Если вы когда-нибудь задумывались, для чего нужен этот своеобразный изгиб водостока, у нас есть для вас ответы.

U-образная трапеция

Если вы наклоните голову, когда посмотрите на изогнутую трубу, вы увидите, что она образует P-образную форму. Отсюда она и получила свое название: P-ловушка. Это простой, но гениальный элемент сантехники, предназначенный для предотвращения попадания канализационного газа обратно по дренажной трубе в ваш дом.

Когда вода стекает в канализацию, небольшое ее количество попадает в P-образную форму этого фитинга. Эта вода создает герметичное уплотнение в канализации, которое не позволяет неприятным запахам подниматься по трубе в неправильном направлении.Это эффективно, и в большинстве случаев вам даже не придется об этом думать.

Высохшая P-ловушка

Если приспособление используется регулярно, вода в P-сифоне останется на месте, изолируя трубу. Но если приспособление не используется в течение нескольких недель, вода в p-ловушке со временем испарится, и ловушка останется сухой. Когда это произойдет, неприятные запахи канализации вырвутся наружу, и вы начнете замечать ужасные запахи в одной части дома.

К счастью, это легко решить.Как только вы почувствуете неприятный запах, налейте воду в неиспользованную раковину примерно на минуту. Это восстановит воду в сифоне и устранит проблему. Каждую неделю или около того, убедитесь, что вода подается в любой прибор, который не используется регулярно, чтобы у P-сифона было герметичное уплотнение.

Если проточная вода в канализацию не устраняет запахи, возможно, у вас более серьезная проблема с канализационной линией или дренажной системой. Вот и пришло время вызвать профессиональных сантехников.

Sweetwater Plumbing предлагает круглосуточные услуги по ремонту сантехники в Онтарио и по всей Южной Калифорнии.

Теги: Онтарио, Ремонт сантехники
Понедельник, 12 сентября 2016 г., 11:00 | Категории: Сантехника |

U-образная труба под вашей раковиной: что это на самом деле для

Как часто вы задумывались о форме водопровода под раковиной, например о необычном U-образном изгибе водосточной трубы перед тем, как она войдет в стену? Возможно, всего несколько раз, например, когда вы открываете шкафы под ванной или кухонной раковиной, чтобы достать чистящие средства или рулон бумажных полотенец.Эта U-образная труба – одна из тех частей водопровода, которая выполняет важную задачу, но на которую не нужно обращать внимание… пока что-то не пойдет не так.

Какими бы ни были ваши проблемы с водопроводом, вы можете рассчитывать на умение и опыт компании Tuckers Air Conditioning, Heating & Plumbing, чтобы решить эту проблему. Мы отправим сантехника в Гейтерсбург, штат Мэриленд, к вам домой и быстро восстановим вашу сантехнику. Позвоните нам сегодня, чтобы назначить встречу.

Эта U-образная форма называется P-образной ловушкой

Вы можете представить изгиб трубы под раковиной как «U», сантехники называют это P-образным сифоном.(Наклоните голову и посмотрите на нее сбоку, и вы увидите букву «P».) Эта простая конструкция, помещенная в водосточную трубу, является умным способом предотвратить утечку сточных вод из разлагающихся сточных вод дальше по трубе. через канализацию в ваш дом. Гравитация улавливает некоторое количество воды внутри колена после того, как она уходит в канализацию, и эта жидкостная пробка служит блокировкой против канализационного газа.

Распространенная причина того, что люди начинают обнаруживать запахи канализации в своих домах, – это высушенные P-ловушки.Если раковиной не пользуются часто – например, в гостевой ванной – вода в P-сифоне испарится, позволяя канализационному газу выходить в канализацию. Чтобы исправить это, слейте воду в раковину на несколько минут, чтобы восстановить пробку.

Р-сифоны также могут стать проблемой для ваших сточных вод: со временем они начнут накапливать волосы, мыльную пену и жир, жир и масло, что в конечном итоге может вызвать засорение раковины. Иногда это можно очистить с помощью поршня, но для более толстых органических засоров потребуется помощь сантехника с механической дренажной змеевиком или гидроабразивным оборудованием.В некоторых случаях сантехнику необходимо отсоединить P-сифон от водосточной трубы, чтобы очистить его.

Позаботьтесь о P-сифоне: не выливайте жидкий жир, масло или жир в канализацию и наденьте сливные колпачки на ванную и душевую раковину, чтобы не допустить попадания слишком большого количества волос и мыльной пены. Если засор все же происходит, не стесняйтесь обращаться к профессиональному сантехнику в Гейтерсбурге, штат Мэриленд, чтобы решить проблему. (Но не беритесь за жидкие очистители канализации! Они токсичны и кислые.) Позвоните в компанию Tuckers Air Conditioning, Heating & Plumbing, чтобы получить профессиональную сантехническую службу, которая предоставит вам всю необходимую помощь по сантехнике.

Теги: Gaithersburg, Сантехник
Пятница, 18 апреля 2014 г., 12:28 | Категории: Сантехника |

Smokingpipes.com | Табак трубочный

Курение трубки, как и любое специализированное занятие, изобилует своими загадочными словами. Здесь представлен глоссарий слов, относящихся к курению трубки, которые определены таким образом, чтобы вы могли не только курить, как опытный курильщик трубки, но и говорить как курильщик.Мы будем периодически дополнять этот глоссарий, поэтому не стесняйтесь вносить предложения и обязательно проверяйте время от времени.

Желуди

Где-то между Dublin и Apple, Acorn имеет чашу, которая расширяется наружу к ободу, а затем резко сужается внутрь по мере приближения к пятке, часто проходя мимо перехода и стержня, создавая шпор на дне чаш.

Акрил

Тип пластика, который используется для изготовления стержней и часто шипов и акцентных лент, он предпочтителен из-за его прочности, обрабатываемости и того факта, что, в отличие от вулканита, он не окисляется.

Африканский блок морской воды

Этот материал поступает из различных африканских стран и имеет другой состав, чем пенса, добываемая в Турции. Подобно турецкой морской воде, хотя она намного тверже и немного тяжелее, ее часто использовали на английских трубных фабриках, и ее все еще можно увидеть сегодня. Миски из этого материала пожаробезопасны и часто окрашиваются в светлые тона. Для трубок, сделанных из африканской морской пенки, обычно заводские ободки окрашивают в черный цвет.

Отверждение на воздухе

Этот табак сушится естественным путем, в защищенном от солнечного света месте. Берли – единственный вид табака, который сушится на воздухе, поэтому эти термины действительно могут использоваться как синонимы. В некоторых описаниях олова может даже отмечаться присутствие «высушенного на воздухе листа», если читатель знает, что это означает Берли. Процесс сушки можно проводить на всем растении или по мере того, как отдельные листья достигают зрелости в течение одного-двух месяцев.В результате отверждения на воздухе получается меньше сахара, и в результате Берли менее сладкий, чем другие табаки. Берли также содержит больше масел и никотина, что делает табак более крепким. Берли бывает двух сортов: Белый и Темный, из которых можно производить Черный Кавендиш, Темный Кентукки и Перик.

Янтарь

Янтарь – это окаменевшая смола, вещество, которое течет прямо под корой деревьев. Для использования в стержнях труб янтарь обычно формуют вручную; их сначала погружают в масло, а затем нагревают, после чего они теряют большую часть своей хрупкости.Янтарные стебли можно легко поцарапать или поцарапать, если за ними не ухаживать должным образом. Хотя янтарь был обычным явлением для трубок 19 и начала 20 века, сегодня его делают очень редко. Есть несколько способов узнать, есть ли у вашей трубки настоящий янтарный стержень: во-первых, шипы обычно делают из кости с нарезанной резьбой (например, винт). Во-вторых, янтарь хранит статический заряд. Удалите крошечный ворс ватного диска или пуха и положите его на стол. Энергично потрите ножкой фланелевую рубашку или пару синих джинсов, чтобы накопить статический заряд.Держите стебель над хлопковым ворсом – натуральный янтарь поднимет его, а акрил – нет.

Американская смесь

Традиционно эта табачная смесь состоит из табака Вирджиния, Берлей и Ориентал в различных пропорциях, часто с ароматическими ароматизаторами.

Яблоко

Apple – это округлая версия бильярда. Чаша изогнута с обеих сторон, как и плод, в честь которого она названа, и обычно имеет круглую ножку.

Армейское крепление

«Армейское крепление» решает проблему заведомо слабых соединений паза / шипа, укрепляя паз металлической лентой или колпачком и используя шток, который не включает шип, а вместо этого сужается до точки, где он может поместиться в паз. Это устраняет слабое место на штоке, а конус уменьшает площадь поверхности, контактирующую с пазом, тем самым уменьшая степень захвата, позволяя легко снимать шток.При использовании паз набухает и захватывает шток, поэтому шток просто не выпадет из крепления.

Ароматический

Как и большинство смесей, ароматические углеводороды слегка покрыты натуральными ароматизаторами, чтобы придать им дополнительный аромат и вкус при копчении. В отличие от других смесей; однако, в которых используются дополнительные ароматизаторы, такие как виски, сахарная вода и лакричник, чтобы подчеркнуть аромат табака, оставляя естественный аромат свободным, ароматический используется для описания табака с сильным запахом.Часто эти смеси более влажные, чем неароматические.

Автор

По сути, Prince с более крупной миской для приседаний и ножкой, которая может изгибаться от 1/8 до 1/4.

Band

Широко используемую в декоративных целях полоску из никеля, серебра, золота, акрила или других материалов можно найти на самом конце стержня, непосредственно перед переходом от стержня к стержню. Первоначально они использовались для усиления паза или для послепродажного ремонта сломанного паза или стойки.

гнутый

«Изгиб» – это просто универсальный термин для трубы, имеющей некоторую степень изгиба в переходе, хвостовике и / или штоке. Чаша будет разной по форме, и самые классические формы встречаются как в изогнутом, так и в прямом вариантах.

Бильярд

Возможно, самая распространенная форма трубы, бильярдная, имеет цилиндрическую чашу, хвостовик, длина которого равна высоте чаши, и может носить любой тип стержня, оставаясь при этом бильярдным.Варианты включают в себя Lumberman с более длинной стойкой, Lovat, Canadian и Liverpool, а также более высокую чашу Stack или Chimney.

Птичий глаз

Птичий глаз – это зерно капа, видимое на его конце, и названо так потому, что выглядит как группа маленьких глазков. В зависимости от ориентации бриара при разрезании птичий глаз может появиться на любой части трубы.

Бит

Насадка – это часть трубы, которая входит в рот.Обычно он относится ко всему штоку, но чаще всего описывает последний дюйм трубы (который включает кнопку и прорезь).

Blowfish

Современная форма, возникшая в датской школе, сейчас популярна среди ремесленников повсюду, особенно в Японии и США. Хотя интерпретаций и переосмыслений этой формы много, самая основная форма – это округлая, похожая на яблоко конструкция чаши с панелями (обычно) разного размера на каждой стороне.Обычно эта форма изготавливается из шиповника, ориентированного так, чтобы на панелях было видно зерно птичьего глаза.

Чаша

Чаша – это часть трубки, в которой находится табачная камера.

Покрытие чаши

Покрытие чаши – это то, что многие (хотя и не все) трубочники чистят внутри табачной камеры. Стало практикой делать пирог и снижать риск выгорания во время первого выкуривания, что иногда можно считать суровым.Эта практика широко обсуждается среди производителей трубок, а иногда и среди клиентов, но это просто вопрос личного мнения и эстетики.

Бренди

Популярная форма среди датских резчиков, бренди имеет широкое основание и сужается внутрь к более узкой горловине камеры. Они традиционно имеют сужающийся стержень и изгиб примерно на 1/4, хотя вариации включают широкий диапазон изгиба и типа стержня.

бриар

Бриар – это первичная древесина, из которой изготавливаются курительные трубки.Название представляет собой искаженное французское слово «bruyere», или дерево вереска, невысокий кустарник, растущий по всей Европе, но в основном вокруг Средиземного моря. Настоящий шиповник производится только из очень твердого, сухого корня зрелого куста, возраст которого может достигать 250 лет.

Бульдог

Классическая форма Bulldog имеет слегка наклоняющуюся вперед чашу, скошенную в верхней части и сужающуюся к нижней части, а также ромбовидный стержень. Традиционно вокруг чаши делают одну или две небольшие бороздки, называемые бороздками.

Берл

Кап – это плотная древесина в центре корневой системы дерева вереск (erica arborea). Именно из этого капа вырезаны трубки из вереска.

Берли

Берли – это табак воздушной сушки, почти не содержащий сахара; он горит медленно и представляет собой прохладный дым. Он используется во многих ароматических смесях из-за его способности впитывать ароматизаторы. Берли содержит очень большую дозу никотина по сравнению с другими видами табака.Берли бывает двух сортов, белого и темного, из которых можно производить черный кавендиш, темный кентукки и перик.

Кнопка

Приподнятая кромка на самом конце стержня называется «пуговицей» и часто включает прорезь или отверстие на конце стержня, которое служит окончанием для дыхательного пути, где дым выходит из трубы и попадает в рот. Трубки уделяют кнопкам и прорезям довольно много внимания, так как это область, с которой курильщик чаще всего контактирует.Фактически, кнопка и слот, вероятно, являются наиболее индивидуализированной областью с точки зрения подписи производителей, и, хотя большинство из них согласны с тем, что другие производители имитируют формы, они довольно защищают дизайн своей кнопки / слота.

Калабаш

Форма Calabash – это интерпретация классического Gourd Calabash. С расширенным ободом и конической чашей эти трубы обычно изогнуты, иногда до крайности.

канадский

Эта труба снова похожа на форму бильярда, но имеет длинный хвостовик овальной формы и заостренную насадку.

Торт

Торт может относиться к одной из двух вещей. Для табака «Пирог» обозначает прессованную смесь, разрезанную ленточкой. Пироги отличаются от пробок и хлопьев, которые требуют использования целого листа. Прессованный табак не требует тепла для производства. Плотность этих уплотненных коржей различается в зависимости от предполагаемого результата. Крошечный пирог, например, менее плотный, чем традиционная пробка. В случае трубок пирог – это небольшой слой защитного углерода, который может образовываться и оставаться в чаше трубки из бриара.Пирог может защитить бриар от пригорания, но слишком большое его количество может расколоть трубу, что приведет к неравномерному нагреву чаши.

Карнуаба

Этот воск изготавливается из листьев пальмы Copernicia prunifera и используется для придания блеска трубкам. Из-за довольно твердой природы материала он очень хорошо поддается полировке и не тускнеет так быстро, как воск с более низкой температурой плавления. Карнаубский воск также очень распространен в пищевой промышленности для покрытия маленьких блестящих леденцов, чтобы они не таяли в ваших руках.

Кожух

Оболочка – это широкая обработка, которую добавляют к сортам сырого табака перед их использованием в смесях. Топпинги, с другой стороны, представляют собой ароматизаторы, добавляемые для получения определенных смесей из уже покрытых оболочкой табаков. Большинство табаков в той или иной степени имеют оболочку, будь то легкая сахарная посыпка или что-то более ароматное.

Кавалер

Старинная особая форма, построенная вокруг устройства, улавливающего влагу, в котором из потока дыма может собираться конденсат.Форма чаши может быть разной, но Cavalier легко узнать по ее глубоко изогнутой конфигурации и хвостовику, который проходит мимо самой чаши и под ней. Эта часть хвостовика традиционно просверливается насквозь, снабжена съемным колпачком на конце и служит уловителем влаги.

Кавендиш

Кавендиш – это метод обработки табака, а не его разновидность. Кавендиш в основном производится из табаков Вирджиния и Берли, и создается путем пропаривания табака и последующего хранения под давлением в течение нескольких дней (или недель), чтобы дать ему возможность забродить.

Камера

Полость внутри трубки, в которой находится табак, часто ассоциируется с «чашей», но ее правильно называют «камерой». Он соединяется снизу (или пяткой) с вытяжным отверстием и воздуховодом и традиционно просверливается перед тем, как начнется грубая формовка культя.

Вишня

По сути, покерная форма, но с наклонным основанием, так что чаша наклоняется вперед, когда вы сидите.Стержень может быть прямым, как кочерга, или изогнутым, хотя обычно стержень представляется ровным по горизонтали, поэтому, если стержень изгибается, стержень изгибается в противоположном направлении.

Вишневое дерево

Это древесина вишневого дерева. Когда-то это была популярная древесина для изготовления трубок, однако сейчас только несколько компаний производят трубы из вишневого дерева.

Староста

В то время как большинство трубок идентифицируются по форме чаши, церковного старосты легко узнать по удлиненному стержню.Этот стиль часто сочетается с чашей меньшего, чем средний размер.

Глина

Это трубка из глины. Существует две основных разновидности: катаная вручную и литая. Ручная прокатка именно такая. Глина раскатывается вручную в форму трубы, и перед обжигом в нее вставляется проволока, чтобы образовалось отверстие. Труба скользящего литья изготавливается из более жидкой глины, залитой в форму. В целом, глины, прокатанные вручную, пользуются большим уважением.

Кукурузный початок

Кукурузная трубка сделана из внутреннего початка кукурузного початка.Початки сушат, затем вырезают их в чашу и устанавливают либо на простой стержень тростника, либо на деревянный стержень с акриловым стержнем. Хотя курительные трубки недороги и их приятно курить, они обычно не имеют ничего похожего на срок службы трубок из шиповника или пенки.

Куб

Куб – это особая разновидность табака, в которой лист нарезан на небольшие кусочки примерно квадратной формы. Это популярная разновидность табака Берли.

Камберленд

Упрочненный серой каучуковый материал, созданный почти так же, как эбонит и вулканит, только часто содержит красные и коричневые пигменты, добавленные для создания пятнистой эстетики.Он мягкий, как вулканит, но гораздо более гибкий, чем люцит или акрил. Само название Cumberland происходит от отделки Dunhill Cumberland, которая была первой, в основе которой использовалась именно эта среда.

Отверждение

Сушка – это процесс сушки только что собранного табака. Отверждение принимает разные формы, например, отверждение на воздухе, отверждение в дымоходе, отверждение огнем и т. Д.

Катти

Форма, восходящая к старинным глиняным таверным трубам, Cutty имеет наклонную чашу и обычно изгиб 1/8.В отличие от своего кузена Belge, у него обычно есть шпора или ножка прямо под основанием чаши.

Делрин

Делрин – это выдающийся механический пластик общего назначения, популярный сегодня в промышленности благодаря своей универсальности. Он используется некоторыми трубниками для изготовления шипов.

DGT (Техника отложенного удовлетворения)

Это практика, состоящая в том, чтобы зажечь трубку и выкурить половину чаши, а затем положить ее, чтобы снова зажечь, чтобы создать новый вкус.

Дипломат

Вариант формы Author с овальным, а не круглым поперечным сечением хвостовика. Обычно реже, чем сам Автор.

Точка

Точка – это несгоревший табак, оставшийся на пятке трубки после курения.

Вытяжное отверстие

Отверстие для тяги относится к отверстию дыхательного пути, когда оно встречается с дном камеры. В правильно просверленной трубе тяговое отверстие должно располагаться по центру задней части камеры.

Дублин

Труба, имеющая чашу, сужающуюся вниз от (обычно плоского) обода, и любой изогнутый или прямой стержень и стержень. Дублинс также часто имел сужающуюся камеру, что позволяло ароматам табака усиливаться, когда вы курите, что некоторые находят желательным. Камера также (обычно) сужается, чтобы сохранить толщину бриара даже по всему периметру камеры для табака.

Английский

Английская смесь обычно состоит из табака Вирджиния, к которому добавлены восточные табаки, латакия и, возможно, немного перика.В общепринятом смысле «английский» также обозначает табак, не содержащий искусственных ароматизаторов, хотя натуральные оболочки, такие как различные спиртные напитки или цветочные композиции, могут все же присутствовать.

Эбонит

Эбонит и вулканит – это, по сути, один и тот же материал: вулканизированная резина. В процессе вулканизации натуральный каучук превращается в более твердый и прочный материал. Эбонит был просто торговой маркой, полученной Чарльзом Гудиером для вулканизированного резинового материала.Добавление серы приводит к окислению этого материала (он становится желтоватым или коричневатым, который легко удаляется полировкой). Существует множество промышленных применений вулканита (листов и стержней), которые производители труб используют для изготовления стержня, нарезанного вручную. Вулканит также может быть жидким. Стержни «предварительной формы» изготавливаются путем впрыскивания жидкого вулканита в форму, в результате чего получается «литой» стержень. Многие производители трубок используют высококачественные вулканизированные стержни из-за микроскопического исключения пузырьков и, следовательно, более медленного окисления.Эбонит и вулканит используются производителями труб и заводами как синонимы для изготовления одного и того же продукта.

Феррула

Акцент на конце стержня, который представляет собой один сплошной кусок материала или комбинацию материалов, соединенных вместе. В отличие от лент или патрубка / армейского крепления, они не окружают паз, а скорее просверливают паз в самом акцентном материале.

Заливка

Заливка – это участок трубы с естественным дефектом, заполненный другим материалом.Многие трубы имеют заливки, и большинство из них – это просто способ сделать чашу или хвостовик трубы не имеющей вид отверстия или естественного дефекта. Вереск, являясь естественным подземным материалом, иногда может иметь естественные песочницы или крошечные трещины, ни одна из которых в большинстве случаев не влияет на курение. Большинство заливок выполняется, если взять инструмент, чтобы вырезать изъян в бриаре, а затем заполнить его чем-то вроде шпатлевки для дерева. Труба без естественных дефектов обычно дороже.

Отделка

Под отделкой понимаются методы нанесения пятен и воска на внешнюю поверхность трубы.Общие термины отделки: гладкая, рустованная, пескоструйная, резная и натуральная.

Огнеупорная

Кентуккийский табак огневой сушки подвергается сушке на стеблях при контролируемой влажности в сараях с серией мягких тлеющих костров лиственных пород повсюду. Значительное внимание уделяется достижению надлежащего пожелтения; обжиг требует значительных навыков, чтобы не «сжечь» табак и не вызвать гниение табака из-за слишком высокой влажности. Полученный табак обладает мощной дымной нотой, напоминающей копчености, и обеспечивает богатую «дымно-сладкую ноту» в табачных изделиях.Табак огневой сушки гораздо менее острый, чем латакия, высушенный на солнце и дымовой табак, производимый на Среднем Востоке с использованием уникального источника топлива.

Хлопья

Хлопья – это тип табака, производимый путем прессования под большим давлением в течение нескольких дней, в результате чего получаются табачные лепешки, которые при извлечении из пресса гильотинируют на тонкие ломтики.

Зерно пламени

Пламенное зерно – это название, применяемое к зерну на трубе, которое имеет почти «прямое зерно», но демонстрирует некоторые различия в толщине зерна, что дает вид «тигрового глаза».

Отверждение на дымоходе

Табак дымовой сушки имеет цвет лимона, апельсина или красного дерева, с высоким содержанием сахара и от среднего до высокого содержания никотина. Для обезвоживания дымохода необходимо закрытое здание, оборудованное системой вентиляции и источником тепла. Когда температура и влажность регулируются, цвет листьев меняется, влага быстро удаляется, а листья и стебли сохнут.

Фут

Под ножкой понимается дно носовой части чаши непосредственно перед тем, как она достигнет нижней стороны трубы.В некоторых случаях это также может относиться к цилиндрической шпоре, расположенной вдоль основания.

От руки

Вообще говоря, труба Freehand может иметь любую форму, при которой чашу и / или хвостовик нельзя будет повернуть на токарном станке. В эту категорию попадает множество форм, хотя термин «от руки» также относится к трубе, в которой резчик сначала формирует, а затем сверлит. В то время как большинство классических форм имеют более узкие правила дизайна, формы от руки могут использовать зернистость, художественную прихоть и творчество.Olifant, Blowfish, Ramses, Elephant’s Foot, Horn и Fig – лишь некоторые примеры. Большинство труб, производимых сегодня вне фабрики, можно рассматривать как конструкции от руки, поэтому многие из их названий сами по себе стали общепринятыми.

Hawkbill

Форма, которая возникла в Castello, стандартный Hawkbill определяется округлой чашей, восходящим переходом и длинным стержнем, который следует плавной изогнутой кривой, с коротким стержнем, расположенным примерно на одном уровне с ободом.Формы чаш могут довольно сильно различаться, но именно орлиный изгиб длинной ножки дал этой форме свое название. Луиджи Радиче, который был мастером в Кастелло, когда эта форма впервые появилась, иногда ошибочно принимали за ее изобретателя. Он заявил иное, чтобы очистить отчет, и признает, что не может вспомнить, кто в Кастелло первым его придумал.

Хит

Erica Arborea, вересковое дерево является источником капа вереска, из которого вырезаны трубки из вереска.Лучше всего растет на засушливых почвах Средиземноморья и Малой Азии.

Каблук

Пятка – это дно камеры.

Гудок

Несмотря на то, что форма рожка сильно различается от производителя к наконечнику, форма рожка имеет плавный переход от обода к биту. Чаша почти всегда ставится на глубокий наклон вперед, и переход обычно плавный и широкий. Обычно они имеют некоторую степень изгиба, и можно использовать различные стили стержней.

Хьюмидор

Хьюмидор – это вещь, в которой можно хранить табак. Идеально дешевый и герметичный (попробуйте каменщики) – в него кладут свежий табак, и после закрытия он будет поддерживать табак в курительной консистенции на неопределенный срок. Основным альтернативным использованием хьюмидора является «повторное увлажнение» высушенного табака. Для этого к табаку в хьюмидоре перед герметизацией добавляют источник влаги.

Латакия

Латакия – город в Сирии, в честь которого назван конкретный восточный сорт табака.Латакия – это результат процесса лечения, включающего в себя лечение огнем листьев над контролируемым огнем ароматного дерева и душистых трав. Это, вероятно, самый известный пряный табак, который в основном выращивают на Кипре и в северной Сирии. После того, как листья собраны и просушены, их развешивают в плотно закрытых амбарах и подвергают копчению. Небольшие тлеющие костры дуба и сосны наполняют сарай дымом и покрывают листья дымовыми частицами.

Ловать

Ловат – это трубка в форме бильярда с длинным круглым стержнем и насадкой-седлом.

Люцит

Lucite – это торговое название очень твердого и прочного пластика. Он обычно используется в качестве материала для изготовления стержней труб как ручной работы, так и серийно выпускаемых труб. Многие производители отдают предпочтение люциту из-за его прочности; однако многие считают, что он не так удобен во рту, как вулканит. Итальянские мастера по изготовлению трубок особенно отдают предпочтение вулканиту (который более мягкий).

Meerschaum

Meerschaum (а.к.а. sepiolite) – мягкий белый минерал, ценимый для изготовления трубок из-за легкости резки во влажном состоянии, исключительно чистых вкусовых качеств, которые он производит из дыма, и его практически невосприимчивости к выгоранию. Название происходит от немецкого слова «морская пена», которое первоначально применялось к этому материалу из-за его внешнего вида, часто очень легкой плотности, а также из-за того, что его иногда находили плавающим в Черном море. Этот материал на самом деле может сильно различаться по плотности, и хотя большая часть пенки действительно очень легкая, иногда вы можете встретить образцы, которые даже более плотны, чем шиповник, в очень заметной степени.Когда термин «морская вода» используется отдельно, это обычно относится к турецкой морской воде, которая происходит из рудников региона Эскишехир. См. Также: Африканская морская вода.

Смесь

Смесь представляет собой смесь разных табаков, каждый из которых выбран по своим конкретным характеристикам, собранных с помощью блендера для достижения определенного табачного вкуса или ощущения.

Врезной

Отверстие в конце стержня, которое соединяется со стержнем через шип.Взятые вместе, шип (охватываемая) и паз (охватывающая) образуют соединение, которое обычно является самой слабой частью трубы. Следовательно, необходимо соблюдать осторожность при удалении шипа из паза, особенно когда труба горячая и паз расширился.

Мундштук

Мундштук – это вся трубка, которая технически не является чашей. Он состоит из выступа, тягового отверстия и шипа.

Ом-Пол

Oom-Paul (африкаанс для дяди Пола) – это форма трубки, названная в честь Пола Крюгера, президента Zuid-Afrikaansche Republiek в конце 1800-х годов.Он определяется как полностью (или, по крайней мере, очень глубоко) изогнутая форма, как правило, с цилиндрической, подобной бильярду чашей и хвостовиком, который находится на высоте обода. Как правило, эта форма отличается тем, что обеспечивает очень легкий баланс между зубцами, оставаясь зажатой между зубами, при этом обеспечивая чашу с глубокой камерой. Его также иногда называют венгерским.

Опера / Овал

Бильярдный профиль, оперная труба сплющена так, что она удобно помещается в нагрудном кармане пиджака, не нарушая линий костюма.Несмотря на портативность, популярность трубки Opera упала, поскольку овальная чаша, как известно, способствует неравномерному горению.

Восточный

Общий термин, восточный или турецкий, представляет собой высушенный на солнце пряный табак, известный своим ореховым, несколько «кисло-сладким» вкусом. Это основной компонент английских смесей, наряду с латакией (которая сама по себе является восточной, приправленной дымом). Этот табак получил свое название от региона, в котором он выращивается: Восточного Средиземноморья.Фактически, каждый из сортов назван в честь городов или регионов, из которых они происходят. Таким образом, Енидже и Смирна – греческие, Самсун и Измир – турецкие, Драма – македонские, а Ксанте – из области Фракии, которая в основном находится в Греции. Во всех смыслах и целях это один регион, объединенный в течение многих лет под властью Турции (отсюда и взаимозаменяемые термины «восточный» и «турецкий»). Для восточных табачных растений характерно большое количество мелких листьев. Готовый продукт имеет цвет от желтого до коричневого и обладает ярко выраженным и неповторимым натуральным ароматом.

Панель / Обшивка

Чаще всего и первоначально это простая плоская поверхность, имеющая форму по бокам чаши или нижней стороне чаши и / или хвостовику (последнее обычно позволяет трубе стоять вертикально). Первоначально панели вдоль передней, задней или боковых сторон чаш были введены на заводах для создания эстетически привлекательной трубы стандартной формы (такой как бильярдная), которая вышла из формовочной машины с неприемлемым естественным дефектом, таким как большой песочница, на поверхности чаши.Современное кустарное производство труб позже обратилось к использованию панелей в качестве средства обрамления особенно отборного зерна, попутно введя более сложные типы панелей – выпуклые, вогнутые, асимметричные и т. Д. Blowfish – распространенный пример современного дизайна труб, в котором эти более сложные стили панелей – это стандартная функция формы.

Perique

Perique – это пряный табак, произведенный из Берли, который в течение года подвергался экстремальному давлению в деревянных бочках.Лист по существу маринуется и ферментируется в собственном соку. Перик обычно используется в смесях Вирджиния. У него темный маслянистый вид, со вкусом перца и инжира. Его аромат очень сильный, поэтому его обычно не бывает в больших количествах в смеси. Его можно курить прямо, но не предназначено для этого. Его роль в качестве дополнения к VA не только из-за его вкуса. Будучи очень кислым, он имеет тенденцию облегчать щелочной прикус языка, что часто является проблемой для табака Вирджиния. Процесс производства этого табака появился еще до Колумба.Индейцы чокто из Луизианы (которая позже станет) делали это, вдавливая его в полые бревна с помощью длинного шеста и закрепляя грузами. После того, как акадианцы (каджуны) заселили этот район в середине 1700-х годов, чокто научили этому процессу французского колониста по имени Пьер Шене.

Кирка

Кирка – это форма от руки в стиле желудя, представляющая собой обшитую панелями треугольную чашу, основание которой обычно заостряется.

Труба

Трубка – это трубка, сделанная из глины, дерева и т. Д.который имеет чашу на одном конце для удерживания зажженного табака, дым от которого втягивается через трубку к курильщику на другом конце.

P-Lip

Впервые запатентованный Петерсоном в 1898 году, P-Lip представляет собой вариант установки кнопки / слота, в котором используется отверстие, расположенное в верхней части стержня, а не традиционный «рыбий хвост», который имеет прорезь в самом конце. Шток был разработан Чарльзом Петерсоном, чтобы попытаться обуздать «прикус языка», направляя дым к небу, а не к кончику языка.

Заглушка

Вилки отличаются от лепешек тем, что состоят из цельного листа, а в тортах используется резаный табак. Смесь, кондиционированная водой, медленно прессуется в больших паровых прессах в течение нескольких дней, чтобы получить богатый и разнообразный аромат. Нарезанные на кусочки пробки дают хлопья, но форма пробки позволяет курильщику разрезать и растирать ее по своему усмотрению.

Покер

Прямая труба с цилиндрической чашей и плоским дном; стебель обычно соединяется с чашей под крутым углом, без какого-либо контурирования или сглаживания.Прямые кочерыжки с круглым голеностопом напоминают судьи молотки. Покеры с загнутыми ножками можно назвать вишневыми.

Горшок

Классическая форма-диаграмма, схожая по профилю с бильярдной, только с более короткой чашей и обычно более широкой камерой.

Принц

У Prince есть приземистая чаша округлой формы с короткой круглой ножкой и длинной ножкой. Стебель обычно очень немного изогнут.Эта форма, которую иногда называют «принцем Уэльским» или «принцем-регентом», была разработана для принца Альберта (Эдуарда VII) Англии.

Стеллаж

Стеллаж – это место для хранения ваших труб. Чтобы получить максимальное удовольствие от курения трубки, нужно несколько трубок в зависимости от настроения и занятий.

Развертка

Развертка – это инструмент для разглаживания коржа и его обрезки до желаемого размера. Развертки бывают разных форм и функций.

Лента

Это табак, нарезанный длинными тонкими лентами, но не такими длинными и тонкими, как лохмотья.

Вращение

Ротация – это система, с помощью которой курильщик трубки поддерживает свою трубку в хорошем рабочем состоянии, меняя время выкуривания каждой трубки. Большинство курильщиков владеют более чем одной трубкой, их выбор – это их ротация. Можно также сказать, что особый порядок, в котором выкуривают трубки, – это вращение.Как бы то ни было, наличие вращения позволяет дать каждой трубке возможность отдохнуть в течение некоторого периода времени между дымками. Как долго вашим трубкам нужно отдыхать – это горячо обсуждаемая тема, но кажется, что минимально приемлемое время составляет около 48 часов, поэтому для создания приличной ротации трубок вам нужно будет приобрести (количество трубок, которые вы выкуриваете за день). x 2, чтобы обеспечить двухдневный перерыв между трубами.

Потертый

Это хлопьевидный табак, который перед курением разбивают на своего рода ленту.

Ржавый

Ржавчина – это отделочная техника, при которой внешняя поверхность подвергается декоративной шероховатости.

Пескоструйная обработка

Пескоструйная обработка – это техника отделки, при которой более мягкая древесина в зернах обдувается, что позволяет выделить более твердую древесину в виде колец.

Шаг

Shag – это очень мелко измельченный табак.Он известен как тип предпочтения Шерлока Холмса; в то время, однако, шэг считался второстепенным сортом.

Хвостовик

Хвостовик – это часть трубы, которая соединяет чашу и шток. Обычно черенок вырезается из того же материала, что и чаша.

Слот

Горизонтальное расширение вытяжного отверстия у долота, что может сделать поток дыма более плавным, а также облегчить установку устройства для очистки труб.Кустарные производители труб часто прилагают дополнительные усилия, чтобы сделать этот переход от вытяжного отверстия к пазу (иногда называемый «воронкой») особенно плавным. Некоторые менее дорогие современные трубы могут вообще не иметь прорезей на долоте, а просто иметь круглое отверстие – это также было обычным явлением даже для дорогих труб, сделанных примерно сто лет назад. Стебли, изготовленные из определенных природных материалов, таких как янтарь или рог, обычно не имеют насадок с прорезями из-за того, что они слишком мягкие или хрупкие, чтобы хорошо удерживаться при удалении лишнего материала.

Патрубок

Обычно используется для обозначения армейского крепления, у которого шип стержня, а также конец стержня покрыты металлом (обычно из стерлингового серебра).

Пятно

Пятно – это пигмент, растительный или минеральный, который наносится на внешнюю поверхность трубы для достижения определенного цвета.

Шток

Шток – это часть трубы, которая соединяет хвостовик с битой.

Прямой

Прямой обозначает трубу без изгиба к стержню или штоку.

Прямозернистый

Прямые волокна настолько плотно упакованы вместе, что образуют идеальные прямые линии, в отличие от несколько волнистых волокон пламени.

Штуммель

Основной корпус трубы, состоящий из чаши, переходника и хвостовика вместе взятых, исключая шток и любые другие аксессуары (акценты, крепления, ветрозащитные колпачки и т. Д.)).

Солнечное лечение

Солнечное лечение – это сушка табачного листа на солнце. Из всех вяленых табаков наиболее известны так называемые восточные табаки Турции, Греции, Югославии и соседних стран. В них мало как сахара, так и никотина.

Трамбовка

Набить табак – это аккуратно сложить горящий табак в зажженную трубку. Это позволит сохранить контакт тлеющего табака с незажженным табаком, и ваша трубка не погаснет.

Тампер

Тампер – это трубка-инструмент, используемый для утрамбовки или аккуратной упаковки горящего табака в зажженную трубку. Это позволит сохранить контакт тлеющего табака с незажженным табаком, и ваша трубка не погаснет.

Коническая коронка / стержень

Это относится просто к штоку, который сужается от основания к долоте, в отличие от штанги-седла, и может быть круглой, овальной, панельной или какой-либо другой формы (например, в форме капли) в поперечном сечении.

Тенон

Шип – это выступ на конце мундштука / стержня, который входит в паз на чаше трубы.

Помидор

Подобно формам Apple и Ball по своей округлости, форма Tomato имеет полностью закругленную чашу, только что установленную в гораздо более низкую и приземистую ориентацию. Обычно они имеют более мускулистые, пухлые пропорции и могут быть как прямыми, так и изогнутыми.

Прикус языка

Укус языка – это ощущение жжения на языке курильщика, которое ранее считалось следствием тепла дыма, но теперь известно, что это результат химического ожога.

Переход

Переход обычно относится к стыку между чашей и хвостовиком трубы, но он также используется при ссылке на любое плоское изменение в составе, например, между стержнем и стержнем.

Твист

Твист относится к табаку, который увлажняется и скручивается в виде веревки. Если длинная табачная веревка достаточно скручена, она обвивается вокруг себя. Это один из самых ранних примеров перевозки табака для личного пользования. Скрученный табак можно было отрезать, чтобы его жевать (как это часто делали на кораблях или в шахтах), или его можно было разрезать ножом, из которого делались табачные ленты, которые можно было вставить в трубку. Скрученный табак не только упростил бросание в сумку или карман в путешествии, но и значительно упростил транспортировку, чем обработанные ленты или цельный лист.

Карман для жилета

Карманный жилет необычной и компактной формы, ближайшим родственником которого является Opera / Oval, представляет собой овальную или продолговатую чашу, плоскую по бокам, без заметного стержня. Вытяжное отверстие вместо этого просто просверливается под углом вниз от задней части чаши в камеру, при этом шток устанавливается вертикально и изгибается примерно на 90 градусов. Таким образом, трубка легко свешивается с челюсти, а шток поворачивается так, что насадка свисает над чашей, которая легко помещается в карман.Как и Opera / Oval, они также часто встречаются с табачными камерами овальной формы.

Вирджиния

Вирджиния – безусловно, самый популярный вид табака, который сегодня используется в трубочном табаке. Около 60% урожая табака в стране – это Вирджиния. Вирджиния – самый мягкий из всех смешиваемых табаков и имеет самый высокий уровень естественной декстрозы (сахара), что в основном придает ему легкий сладкий вкус. Вирджиния используется практически во всех смесях, легко горит и помогает при освещении.Чистый табак Вирджиния обычно используется в виде хлопьев или нарезанных лент.

Вулкан

Классический вулкан определяется просто чашей, напоминающей своего тезку; плоская на дне, с заметным непрерывным сужением вверх к краю, как у дублинской чаши, перевернутой вверх дном. Художественные интерпретации формы вулкана популярны среди современных датских мастеров, и тем более в японском изготовлении трубок, где чаши могут, например, быть смоделированы по образцу горы.Fuji, или модифицированный изогнутыми линиями, чтобы больше походить на гребневую волну.

Вулканит

Вулканит и эбонит – это, по сути, один и тот же материал: вулканизированная резина. В процессе вулканизации натуральный каучук превращается в более твердый и прочный материал. Эбонит был просто торговой маркой, полученной Чарльзом Гудиером для вулканизированного резинового материала. Добавление серы приводит к окислению этого материала (он становится желтоватым или коричневатым, который легко удаляется полировкой).Существует множество промышленных применений вулканита (листов и стержней), которые производители труб используют для изготовления стержня, нарезанного вручную. Вулканит также может быть жидким. Стержни «предварительной формы» изготавливаются путем впрыскивания жидкого вулканита в форму, в результате чего получается «литой» стержень. Многие производители трубок используют высококачественные вулканизированные стержни из-за микроскопического исключения пузырьков и, следовательно, более медленного окисления. Эбонит и вулканит используются производителями труб и заводами как синонимы для изготовления одного и того же продукта.

Зебрано

Распространенное название для нескольких пород древесины лиственных пород с отчетливо выраженными полосками в текстуре волокон, которые стали популярными акцентными материалами для курительных трубок.

зулусский

Также известный как Yachtsman или Woodstock, в том, что сейчас считается его классической формой, форма Zulu состоит из наклоненной вперед, слегка заостренной чаши, плавного и довольно мускулистого перехода, овальной стойки и заостренной, повернутой вниз. корень. Однако некоторые зулусские формы начала 20-го века можно найти без какого-либо сужения к чаше, с круглым, а не овальным стержнем или даже без прямого стержня. Подобные вариации сегодня можно найти среди личных интерпретаций мастеров-трубочников.

различных типов трубок для курения табака: формы, стили и материалы

Различные формы курительной трубки

Существуют сотни, может быть, тысячи труб различных форм и конструкций.

Разделено на девять семей:

Семейство трубок Apple

Семейство трубочных табачных изделий «яблоко», которые можно узнать по характерным округлым чашам, имеет несколько округлых форм. Яблочные дудки – популярная альтернатива бильярду – представляют собой большое разнообразие вариантов со своими уникальными характеристиками.

Стержень типичной яблочной трубки часто имеет такую ​​же длину, что и высота чаши, и часто имеет конический стержень. Более того, это чаще всего встречается с прямым дизайном, но иногда может быть и изогнутым.

Варианты для семьи Apple

• Автор: Более крупная альтернатива яблоку, Автор часто имеет слегка изогнутую ножку.
• Ball / Tomato: По сравнению с яблоком, трубка для шара немного больше и обычно изогнута вместе со стержнем-седлом.
• Diplomat: Альтернативная трубка принца со слегка изогнутым овальным стержнем.
• Яйцо: Яйцо, как правило, изготавливается изогнутой формы и представляет собой удлиненную трубку из яблок.
• Hawkbill: Изогнутый вариант яблока со сферической чашей и сильно изогнутой ножкой.
• Prince: Названный в честь тогдашнего принца Эдуарда VII, этот дизайн имеет приземистую чашу с более длинным и слегка изогнутым стержнем.
• Помидор на корточках: Как следует из названия, помидор на корточках – это, по сути, шарик, которому придана овальная форма.

Семейство бильярдных трубок

Пожалуй, самое типичное и популярное семейство трубок, бильярдные трубки имеют гладкую конструкцию, в которой цилиндрическая чаша плавно переходит в хвостовик. Как правило, длина стержня равна высоте чаши.

Хотя большинство типичных бильярдных трубок прямые, существует ряд разновидностей, которые могут иметь изогнутую конструкцию.

Варианты бильярдной трубки

Венгерская трубка Oom-Paul

• Бренди: Форма чаши похожа на бокал для бренди или коньяка, но этот дизайн часто имеет слегка изогнутую заостренную ножку.
• Дымоход: Дымоход, также известный как дымовая труба, состоит из более высокой чаши.
• Подогреватель носа / короткий: Бильярд с укороченной ножкой и ножкой.
• Oom-Paul / Hungarian: Названный в честь Паулюса Крюгера, Oom-Paul имеет высокую чашу и полностью изогнутую, чтобы удобно свешиваться изо рта.
• Овал: Известный как «карманная трубка», овал представляет собой сплющенный бильярд, чтобы сделать его более портативным.
• Панель: Бильярд с плоскими стенками. Если хвостовик также обшит панелями, то он называется четырехугольником.
• Горшок: Этот бильярд состоит из более короткой чаши для быстрого копчения.

Семейство труб Bulldog

Семейство бульдогов – это особенно богатая и разнообразная группа трубок. Хотя все они имеют общие черты, каждая из них имеет отличительные особенности, которые делают их уникальными.

У большинства трубок Bulldogs есть чаша, которая наклонена вперед с канавками в самом широком месте.Обычно он прямой, но часто бывает и гнутым. Между тем, обычный бульдог отличается алмазным хвостовиком и заостренным выносом.

Трубка Bulldog Variants

• Bull-Moose: Подобно родезийскому лосю, представленному ниже, лось представляет собой изогнутый вариант с толстой и массивной конструкцией и нижней чашей.
• Bullcap: По сути, прямая родезийская, с седловидной ножкой и широкой чашей.
• Родезийский: Конфигурация очень похожа на бульдога, за исключением круглого хвостовика вместо ромбовидной формы.
• Ukelele / Eskimo: Необычный дизайн с куполообразной чашей, широким плоским стержнем и заостренным стержнем.

Семейство трубок из калебаса

Джереми Бретт в роли Шерлока Холмса

Культовая трубка во многом благодаря ее ассоциации с Шерлоком Холмсом, ее название первоначально относилось к материалу, но часто также рассматривается как форма. Это потому, что трубка традиционно изготавливалась из сушеной тыквы из калебаса.

Однако с ростом популярности древесины шиповника форма сохранилась, а сама тыква стала несколько редкостью.Известно, что калебас также готовят из пенки, но это относительно нечасто.

Большинство дизайнов из калебаса легко узнать по их большим коническим чашам с расширяющимся куполом наверху. Кроме того, хвостовик и шток имеют характерный изгиб.

В то время как эта форма обычно вырезается вручную для шиповника и морской пенки, в оригинальных версиях калебаса используется естественная форма тыквы. Затем они оснащены съемной крышкой чаши из морской пенки, которая надевается на тыкву.

Хотя трубки из тыквы из калебаса кажутся огромными, съемная чаша довольно мала. Однако считается, что натуральные свойства тыквы обеспечивают самое сухое и мягкое копчение.

Сегодня доступные синтетические версии не редкость из-за эстетической популярности конструкции трубы.

Канадское семейство трубок

Канадское семейство трубок состоит примерно из четырех членов, которые очень похожи друг на друга.Их легко идентифицировать по очень длинным ножкам, в то время как чаши выглядят как бильярдные.

Они отличаются формой хвостовика, а также типом используемой коронки.

Канадские варианты трубок

Типовая канадская трубка Lovat

• Канадский: Длинный овальный стержень с коническим стержнем.
• Liverpool: Длинный круглый стержень с коническим стержнем.
• Lovat: Длинный круглый стержень с седловидной ножкой.
• Лесоруб: Длинный овальный стержень с седловидной ножкой.

Дублинское трубное семейство

Дублинские трубки очень похожи на бильярдную, их можно узнать по их коническим чашам. Внутренняя часть сужается, что дает уникальные ощущения, когда ароматы концентрируются по мере распространения дыма.

Каждый член дублинской семьи разделяет эту общую характеристику, но у них есть свои собственные отличительные черты.Между тем, обычная дублинская труба может быть прямой или изогнутой, а также иметь коническую или седловидную насадку. Кроме того, хвостовик может быть круглым, овальным или даже квадратным.

Dublin Pipe Variants

A трубка Briar Cutty

• Желудь / груша: По сути, округлый дублин, желудь имеет изогнутую форму с мягкими краями для комфорта в кармане.
• Cutty: Традиционно сделанные из глины, ножницы имеют наклоненные вперед чаши и слегка изогнутый дизайн.
• Devil-Anse: Короткий и округлый гибрид дизайна дублинской и яблочной трубок с небольшим галопом чаши.
• Конькобежец: Конькобежец с заостренной чашей, напоминающей лодку, имеет общую конфигурацию Дублина и элементы мягкого желудя.
• Zulu / Woodstock: Этот изогнутый Дублин, также известный как «Яхта», имеет изогнутую форму для удобного удержания зубцами.

Семейство труб Freehand

Трубка Fleur Freehand, изготовленная Эриком Нордингом

Хотя трубы от руки редко имеют общую конструкцию, они разделяют одну и ту же концепцию и принцип.Короче говоря, трубка от руки обычно изготавливается мастером, который хочет повторить контуры и текстуру древесины шиповника, которую он вырезает.

В результате часто получаются богато украшенные и сложные произведения искусства, которыми восхищаются не меньше, чем их курят. Тем не менее, есть несколько конструкций, которые стали популярными и стали современными конфигурациями труб.

Варианты труб от руки

• Fleur: Трубка, в которой край чаши иногда остается незавершенным, с деревенским эффектом, напоминающим цветок.
• Blowfish: Асимметричный шарообразный дизайн, подчеркивающий текстуру дерева в форме птичьего глаза, которая выглядит как кольца.
• Elephant’s Foot: Эта трубка необычной формы, разработанная Бо Нордом, подчеркивает текстуру «птичьего глаза» спереди.
• Horn / Oliphant: По сути, слегка изогнутая, сужающаяся трубка из готового бриара.
• Nautilus: Форма трубы без определяющих элементов и хвостовик, который изгибается назад, чтобы присоединиться к чаше, как волна.
• Кирка: Трубка, аналогичная томагавку, изображенному ниже, но с обшитой панелями чашей.
• Ramses: Еще одно творение Бо Норда, Ramses – богато украшенная вариация кавалера, но без отверстия в основании.
• Tomahawk: Чаша томагавка имеет заостренное основание, чем-то напоминающее оружие.
• Volcano: Коническая чаша с закругленным основанием, на дне видна крупинка птичьего глаза.

Семейство натяжных трубок

Как следует из названия, ситтер-трубы сконструированы отдельно.Это позволяет безопасно размещать их на любой плоской поверхности между затяжками или когда их не курят.

Обычная трубка для сидения обычно изготавливается из бриара, так как она не слишком отличается от бильярда Oom-Paul, но с плоским основанием. Однако существует ряд вариаций со своими особенностями. Некоторые из самых знаковых типов трубок для ситтера изготавливаются из кукурузных початков.

Варианты натяжной трубки

• Cherrywood: Не обязательно из вишневого дерева, на самом деле это изогнутая версия кочерги, описанная ниже.
• Duke / Don: Герцога можно узнать по съемному стержню из вулканита или кости, а не по бриаровому дереву.
• Покер: Покер, предназначенный для опускания трубки при раздаче карт, имеет цилиндрическую чашу с плоским основанием.
• Кружка: Кружка часто имеет более широкое основание, чем цилиндрическую форму.

Семейство трубок Curiosity

Хотя большинство этих семей были представлены в алфавитном порядке, у курительных трубок нет места, где можно было бы успокоиться, поэтому они были представлены последними.Тем не менее, это не означает, что они менее значимы, чем их кузены, входящие в определенную категорию.

Однако у этих трубок мало общего, кроме того, что они действительно необычные экземпляры!

• Кавалер / Тироль: Старинный немецкий дизайн, в них есть закрытое отверстие в основании для удаления лишней влаги.
• Церковный надзиратель / Трубка для чтения: Сама по себе не трубка, это любые трубки, снабженные очень длинными стержнями, чтобы их можно было курить, не закрывая прямой видимости.
• Falcon: Уникальная трубка с металлическим стержнем, который удерживает съемную чашу за основание.
• Vest-Pocket: Интересная складная трубка, которую можно положить в карман.

Различные типы материалов для табачных трубок

В этом разделе руководства мы рассмотрим различные типы материалов, используемых для изготовления курительных трубок.

Используйте ссылки выше, чтобы прыгать вперед, или прокрутите вниз, чтобы узнать их все!

Трубки из бриара

Безусловно, самый популярный материал, используемый сегодня для изготовления трубок, бриар, как правило, получают из корневого капа средиземноморского вереска.Поскольку корень шиповника устойчив к огню и обладает естественными влагопоглощающими свойствами, он идеально подходит для изготовления труб. Он также производит натуральный аромат, который особенно приятен при курении трубки.

Поскольку это средиземноморский завод, некоторые из самых известных и влиятельных производителей трубок в мире часто находятся во Франции, Корсике, Италии, Испании и Алжире. Однако сегодня древесину можно легко экспортировать по всему миру в различные мастерские.

Кроме того, труба редко изготавливается машинным способом, поскольку качество трубы во многом зависит от натуральной текстуры древесины.В этом случае производители будут использовать блоки вереска, вырезанные из сердцевины капа, известные как ébauchon.

Между тем, трубки ручной работы обычно изготавливаются из плато, блока с внешней стороны капа, который обеспечивает превосходную текстуру.

Отделка труб из бриара

Трубы из бриара можно отделывать разными способами для достижения разнообразного эстетического вида. Некоторые из них выбираются для визуального эффекта, другие иногда используются, чтобы скрыть какие-либо дефекты:

• Матовый: Более легкая форма ржавчины, труба обработана проволочной щеткой для достижения мягко резного покрытия.
• Резной: Как следует из названия, трубка украшена декоративной прокруткой и изображениями.
• Рустик: Стилизованная отделка путем врезки в бриар, обычно выбирается, чтобы скрыть неприглядную текстуру вереска.
• Пескоструйная обработка: Отделка, которую часто приписывают Альфреду Данхиллу: песок под высоким давлением используется для выявления рельефа текстуры древесины.
• Гладкая: Трубка отполирована и отполирована до блеска для получения глянцевой лакированной поверхности.

Деревянные трубы без бриара

Хотя это и редко встречается, для изготовления курительных трубок можно использовать большинство пород дерева. Сегодня древесина, не являющаяся шиповником, встречается довольно редко, но исторически она снова появлялась, особенно когда шиповник был в дефиците.

Поскольку большая часть древесины мягче и менее пористая, чем бриар, они больше похожи на прожигание. Следовательно, он не является идеальным сосудом для копчения и требует бережного или нерегулярного использования.

Существует ряд других пород дерева, которые иногда используются для изготовления труб, например:

• бук
• Вишневое дерево
• черное дерево
• Красное дерево
• Клен
• Дуб
• оливковое
• Палисандр

У каждого свой характер и внешний вид.Однако все они относительно хрупкие в том смысле, что легко страдают от ожогов. Следовательно, их следует использовать только в умеренных количествах или в качестве временных решений.

Глиняные трубы

Между 17 и 19 веками глиняные трубки были доступными и чрезвычайно популярными. Появившиеся вместе с табаком в 16 веке, они были основным сосудом для курения листа.

Глиняные трубы редко покрывают глазурью или отделкой, что обуславливает их характерный белый цвет.Кроме того, они обычно имеют остроконечную форму, а выступ под чашей часто является побочным продуктом процесса формования.

Точно так же глиняные трубки часто имеют длинные ножки, а модели Churchwarden все еще производятся. Однако, несмотря на то, что они очень дешевы, они известны тем, что их трудно коптить, поскольку они имеют узкие стволовые отверстия и сильно нагреваются.

Тем не менее, сторонники глиняных трубок утверждают, что этот материал обеспечивает чистое курение, поскольку табак не испорчен.

Кукурузные початки

Возврат к границам Америки, кукурузный початок – еще один доступный материал, используемый для изготовления трубок. Напоминает Попая, Дугласа Макартура и Марка Твена, трудно избежать ассоциации с США.

Изготавливаются путем выдавливания кукурузных початков, просохших в течение нескольких лет, они известны тем, что обеспечивают прохладное и чистое копчение.

Хотя трубки из кукурузных початков иногда считаются сырыми, их настоятельно рекомендуют новичкам.Помимо того, что они недорогие, они не требуют времени на обкатку и их очень легко курить.

Отделка трубок из кукурузного початка

Как и трубки из бриара, трубки из кукурузного початка можно отделать разными способами:

• Натуральный: Кукурузный початок не обработан, поэтому он выглядит в деревенском стиле.
• Окрашено: С помощью масла кукурузный початок затемняется, чтобы раскрыть его текстуру.
• Покрытие лаком: При нанесении лака кукурузный початок дает блестящую и глянцевую поверхность.

Трубки для тыквы

Как мы объясняли выше, тыквенные трубки в значительной степени связаны с семейством трубок из тыквы. Дорогой материал, изготовление трубки из тыквы – процесс трудоемкий.

Это потому, что тыква тренируется вручную, когда она зеленая, чтобы создать отличительную форму. По мере роста плода горлышко тыквы сгибают каждые несколько дней до искривления.

Тыкву, которую часто выращивают в Южной Африке, собирают, выдувают из нее выемки для удаления плодов и семян, а затем сушат.Между тем, съемная крышка чаши часто изготавливается либо из морской пенки, либо из фарфора, которая располагается поверх тыквы.

Несмотря на то, что они выглядят очень большими, вероятно, поэтому они так популярны в драматических постановках, чаша сама по себе очень мала. Однако тыква создает воздушную камеру под чашей, которая, как говорят, охлаждает, сушит и смягчает дым, создавая уникальные ощущения.

Трубки из пенки

С первого взгляда легко принять за каракатицу, пену – это мягкий минерал из белой глины, также известный как «сепиолит».Состоящий из силиката магния, он имеет непрозрачный и грязно-белый цвет, который может варьироваться от серого до кремового.

Можно утверждать, что морская вода является младшим родственником глиняной трубки, поскольку впервые было зарегистрировано, что она использовалась для изготовления курительных трубок в начале 1720-х годов. Как и глина, натуральные свойства пенки позволяют создавать прохладный ароматный дым, поскольку его пористая мембрана впитывает влагу и лепешку в камень.

Сепиолит, известный по-французски как écume de mer , был впервые обнаружен в Италии, но вскоре стал популярен в Вене.Большинство трубок из морской пенки удивительно богато украшены тонкой гравировкой и сложным орнаментом.

Фарфоровые трубки

Сегодняшняя редкость, фарфоровые трубки обычно представляют собой экзотический европейский антиквариат, вдохновленный более ранними китайскими моделями, сделанными из керамики для опиума. Они пережили короткий период популярности в 18 веке и часто производились во Франции, Германии и Австрии.

В 19 веке они производились в основном для военных, и на них были изображены имперские гербы и гербы.Обычно чашу делали из фарфора, а стержень и ножку можно было сделать из рога, кости или дерева.

Поскольку фарфор непористый, он никогда не пользовался большой популярностью за пределами Центральной Европы, где предпочтение отдавалось морской пище и бриару.

Синтетические трубы

ХХ век стал свидетелем множества экспериментов с разнообразными современными материалами для изготовления трубок. Помимо металлических труб из сокола, в 1960-х годах будут представлены пластиковые, бакелитовые и полимерные трубы.

В 1963 году пиролитический графит использовался для облицовки пластиковых чаш, но к середине 1970-х он был снят с производства. Между тем, в 1966 году будет представлена ​​высокотемпературная смола Brylon, которая используется до сих пор.

Синтетические трубки не только довольно дешевы, но и очень устойчивы к выгоранию. Хотя у них действительно есть ниша, им часто не уделяют должного внимания, отдавая предпочтение традиционным материалам.

Различные стержни труб и формы долот

Несмотря на то, что существует большое разнообразие форм и конструкций труб, на удивление существует только две общие конфигурации штока.Хотя они могут различаться по длине или кривизне, общая форма ограничена либо коническим стержнем, либо стержнем седла.

Разница между коническими и седловыми стержнями

Конические штоки являются наиболее распространенными и, как следует из названия, начинаются заподлицо с хвостовиком и постепенно сужаются к биту. Между тем, стебли седла вскоре после шипа сужаются в тонкую овальную полосу.

В целом разница незначительна, не считая внешнего вида. Однако некоторые утверждают, что стержни седла более удобны, когда труба зажата между зубцами.

Кроме того, существует третья конструкция, известная как комбинированный шток. Часто изогнутый стержень, верхняя часть имеет седловидную конструкцию, а нижняя сужается.

Наконец, изгиб или изгиб стержня обычно измеряется в долях. Например, у вас может быть бильярдный бильярд, гнутый на 1/4, или родезийская трубка, гнутая на 1/8.

Из чего сделаны стержни труб?

Штоки труб можно изготавливать из самых разных материалов. Сегодня их обычно делают из акрила и других синтетических материалов, таких как бакелит, пластик или даже эбонит.

Однако они также могут быть сделаны из рога, слоновой кости и кости, что сегодня довольно редко. Между тем, у большинства старинных трубок есть стержни из вулканита, синтетического каучука, который можно отполировать до блеска.

Фрезы для штанг для различных труб

Хотя большинство насадок на шток для труб являются стандартными, иногда можно встретить небольшое разнообразие нишевых конструкций, например:

• Wide Bit: Более широкий бит, чем обычный стандартный.
• Насадка Fishtail: Стержень расширяется у насадки для создания большей площади поверхности.
• Двойное отверстие: Внутреннее отверстие долота оснащено вторым отверстием для защиты от раздавливания зубьями.
• Double Bit: Шток, который имеет вторую, более тонкую секцию перед достижением бита.
• Насадка для протеза: Насадка с изогнутой круглой вершиной.
• Насадка с губой P-Lip: Редкая насадка с круглым наконечником, напоминающим сопло.

Что такое трубные фильтры?

Развитие в 20 веке, многие современные трубы разработаны с возможностью оснащения фильтрами, если курильщик захочет.

Фильтры, часто сделанные из плотного хлопка или частиц углерода, обернутых бумагой, предназначены для поглощения излишков смолы и никотина. На рынке доступны несколько вариантов ширины, например 6 или 9 мм, которые подходят для разных труб.

Использование фильтра – это вопрос личных предпочтений, и его защитники считают, что он значительно уменьшает прикус языка. С другой стороны, большинство энтузиастов трубки утверждают, что трубочные фильтры делают очень мало, кроме уменьшения аромата табачного дыма.

Что такое жало?

На некоторых старых трубах поместья вы можете обнаружить металлические шипы странной формы, выступающие из шипа.Также известный как металлический ограничитель или испаритель, он предназначен для уменьшения количества влаги, поднимающейся по штоку, за счет уменьшения конденсации.

Между тем, некоторые энтузиасты утверждают, что они созданы как ранние фильтры или охладители дыма. Однако существует мало доказательств, подтверждающих эту теорию.

Немногие курильщики трубок любят жало, и большинство из них выбрасываются, когда их обнаруживают на курительной трубке. Большинство энтузиастов трубки считают, что они мало что делают для улучшения восприятия и только ограничивают розыгрыш.

Между тем, небольшое количество курильщиков утверждают, что есть заметная разница, и продолжают пользоваться жалами на своих трубках. К счастью, большинство стингеров можно легко удалить, и лишь небольшая их часть навсегда встроена в стержень.

Что дальше?

Теперь, когда вы узнали все о различных типах курительных трубок, ознакомьтесь с нашими соответствующими руководствами:

Руководство по формам и материалам для табачных трубок Отзыв Рафаэля И., на 12 марта .

“Действительно интересно, спасибо! Мне нравится, как это руководство дает вам много информации, но разбивает ее таким образом, чтобы ее было легко обработать. Спасибо. “

Рейтинг: 5.0 ★★★★★ .
