Как выбрать сварочный кабель? Советы по подбору кабеля для сварки

Содержание

• Требования к силовым кабелям
• Основные виды силовых кабелей, используемых при сварке
• Как правильно выбрать сечение и длину кабеля
• Сетевой кабель для сварочника
• Рекомендации по эксплуатации

Сварочные аппараты не всегда укомплектованы всем, что нужно для работы. Заводских кабелей в сборе с электрододержателем и зажимом может не быть вообще или их стандартной длины не достаточно, поэтому её нужно увеличить.

Поговорим о том, какой кабель выбрать для сварочного аппарата, чтобы работать было не только удобно, но и безопасно.

Требования к силовым кабелям

Требования к сварочному кабелю диктуют правила электробезопасности и особенности эксплуатации. Работать часто приходится в мастерских и гаражах, где возможны контакты с маслами и риск повреждения изоляции, в труднодоступных местах. Для удобства переносят и хранят кабель в смотанном состоянии.

Это значит, что при выборе сварочного кабеля учитывают:

• Материал оболочки и изоляции. Кабель должен не бояться агрессивных сред и случайных повреждений — автомобильных масел, растворителей, бензина, влаги, порезов, ударов и абразивного износа.
• Температуру эксплуатации. Покупать кабель в холодостойком исполнении нет смысла в регионах, где температура зимой не доходит даже до -300С, или если работы на морозе не планируются.
• Гибкость. Кабель должен легко изгибаться, чтобы не затруднять сварку в любом положении, и, несмотря на многократную смотку, сохранять целостность жил и изоляции. Сечение кабеля определяют, исходя из характеристик сварочного аппарата и токовой нагрузки. И именно этому параметру отдают приоритет при выборе.

Основные виды силовых кабелей, используемых при сварке

Как правило, для сварочных аппаратов используют проверенный временем одножильный гибкий медный кабель КГ в оболочке из вулканизированной резины.

Его можно безболезненно изгибать, разматывать и сматывать, таскать по земле, не боясь задиров.

Маркировка указывает на число жил, номинальное сечение и может нести дополнительную информацию об исполнении:

• КОГ и КПГ — отличаются особой или повышенной гибкостью, удобны при сварке в сложных положениях и труднодоступных местах;
• КГН — имеет оболочку из резины, устойчивой к воздействию масел и не распространяющей горение, и особенно подходит для работы в гараже и автомастерской;
• КГ-ХЛ — сохраняет гибкость на морозе, благодаря холодостойкому исполнению и может использоваться при температуре ниже -400С, поэтому рекомендован для сварки на улице в жестких условиях.

Обратите внимание, что аппараты зарубежного производства могут комплектоваться кабелями с другими обозначениями, например H01N2-D или H01N2-E. Их российский аналог — та же марка КГ.

Как правильно выбрать сечение и длину кабеля

Выбор сечения сварочного кабеля зависит от тока — не потребляемого инвертором, а сварочного.

Чем больше сечение, тем ниже сопротивление и потери на нагрев.

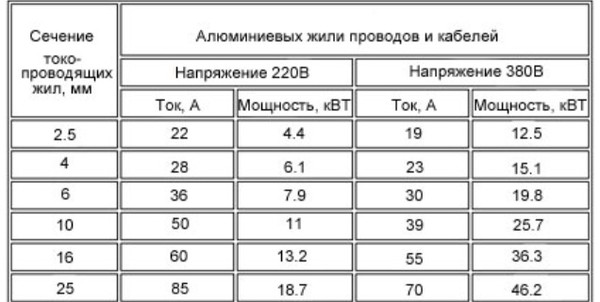

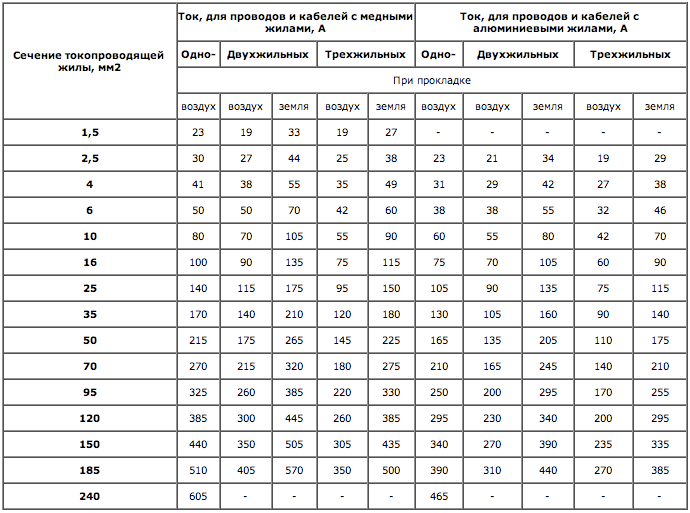

Длительно-допустимые токовые нагрузки для медного силового кабеля в резиновой изоляции:

Сечение жилы, мм2 (одножильный кабель)	Допустимый длительный ток, А
16	100
25	140
35	170
50	215
70	270
95	325
120	385
150	440
185	510

В таблице указаны параметры, установленные в ПУЭ. При покупке кабеля лучше выбирайте тот, который произведен по ГОСТ, а не ТУ. В последнем случае цена может быть ниже, а вот реальное сечение не соответствует заявленному. А, значит, и нагрузку кабель выдерживает меньшую.

Длина — предмет частных споров сварщиков. Оптимальным считают использование кабелей на 3-5 м. Зажим массы устанавливают как можно ближе к месту сварки. Поэтому длина этого кабеля, как правило, меньше длины рабочего на электродержатель.

При необходимости длину можно увеличить до 30-70 м. При этом нужно помнить о том, что и увеличивать нужно и сечение кабеля, чтобы уменьшить падение напряжения и риск перегрева.

На практике это выглядит так:

Сила тока, А	Длина кабеля КГ, м
	15	20	30	40
100	1*16	1*25	1*25	1*35
150	1*25	1*25	1*35	1*50
200	1*35	1*35	1*50	1*75
250	1*35	1*50	1*75	1*95
300	1*50	1*75	1*95

Чем больше сечение и длина, тем выше вес кабеля. Например, КГ 1*16 длиной 40 м весит около 7 кг, а КГ 1*95 аналогичной длины уже 38 кг. Переносить бухту такого кабеля тяжело и неудобно.

Соединять два конца кабеля на массу можно с помощью припоя или медной гильзы для опрессовки. На держак лучше использовать целый отрезок.

Сетевой кабель для сварочника

Потребляемый ток инверторов гораздо ниже, чем сварочный — порядка 15-40 А, в зависимости от модели.

Требования к сетевому кабелю аналогичны. Это надежная изоляция и гибкость, позволяющая сворачивать его в бухту или наматывать на катушку, подходящее под нагрузку сечение и климатическое исполнение.

Для использования в помещении или на улице, но исключительно в теплое время года, подойдет ПВС в ПВХ изоляции. Если сварка будет проходить на морозе, лучше выбрать КГ в резиновой оболочке. Он дороже, но сохраняет гибкость при низких температурах, в отличие от «дубеющего» ПВС.

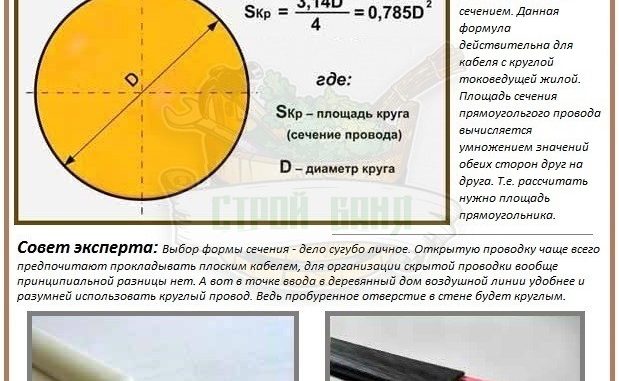

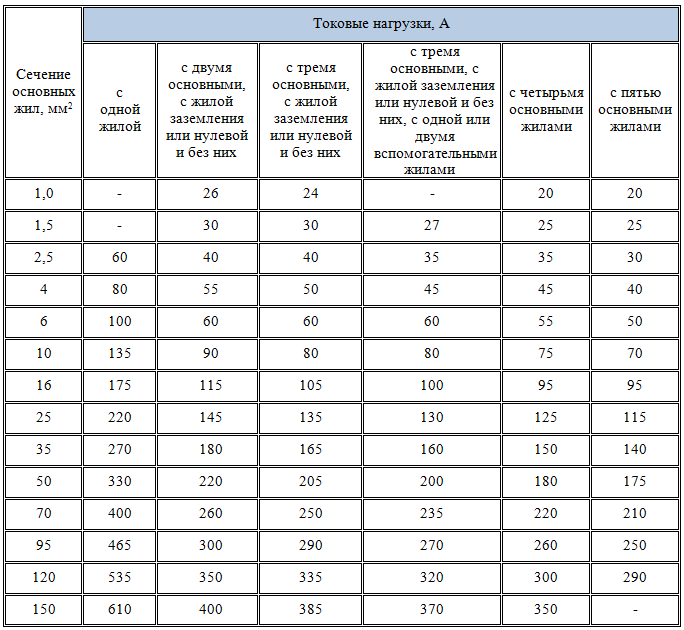

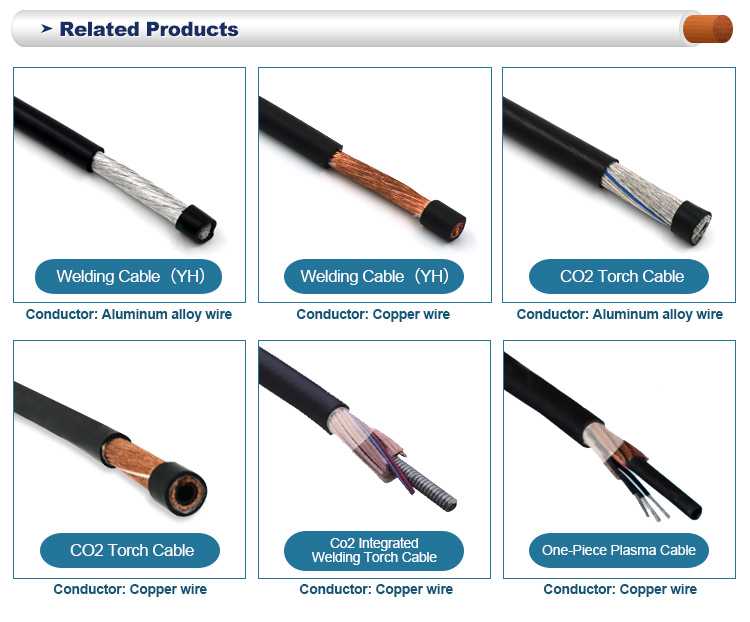

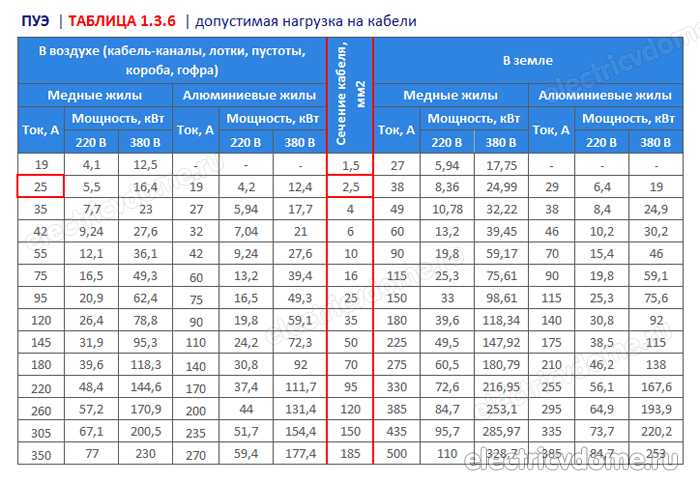

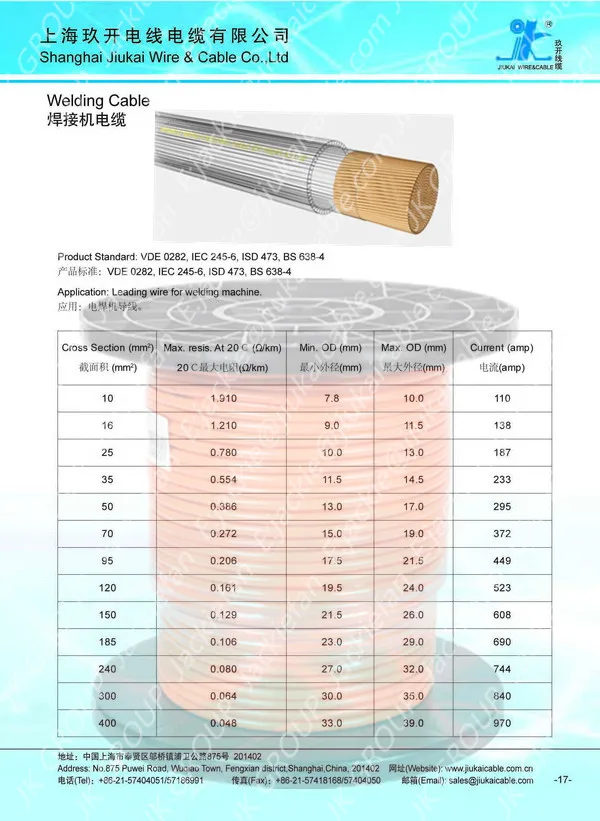

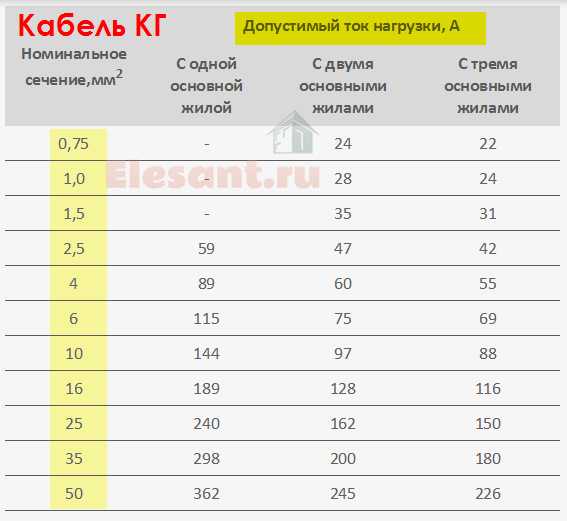

Токовые нагрузки для КГ в соответствии с ПУЭ:

Сечение жилы, мм2	Допустимый длительный ток, А
	трехжильный	четырехжильный
2,5	25	25
4	35	30
6	42	42

Исходя из этого, для сварочников с потребляемым током 25 А, рассчитанных на питание от 3-фазной сети, нужен четырехжильный сетевой кабель сечением не менее 4 мм2, а от 1-фазной — трехжильный с сечением 4 мм2, если в розетке есть заземление.

При сварке на удлинителе не забывайте про потери напряжения. Здесь работает то же правило, что и при выборе сварочного кабеля — при большой длине на 50 м и более покупайте кабель с большим сечением.

Рекомендации по эксплуатации

Кабель можно использовать долго и без проблем, если не допускать грубых нарушений:

• не подвергайте его интенсивным механическим нагрузкам и перегрузкам, чтобы не допустить деструкцию изоляции и оболочки:
• выбирайте сварочные и сетевые кабели с запасом по токовой нагрузке и соответствующие условиям эксплуатации;
• не используйте длинный кабель в смотке на высоких токах, это приводит к его перегреву.

Решая, какой кабель выбрать для сварки, отдайте предпочтение ГОСТовским вариантам, а не более дешевой продукции с неподтвержденными характеристиками. Если планируете использовать не новый кабель, сначала оцените его состояние. Потемневшие жилы говорят о том, что он подвергался высоким нагрузкам или перегрузке.

сечение, маркировка сварочного провода для аппарата (инвертора) 220В, таблица, длинна

Кабель для сварочного аппарата: сечение, маркировка сварочного провода для аппарата (инвертора) 220В, таблица, длинна

!–www.miralinks.ru –>

Перейти к содержанию

Search for:

На чтение 11 мин Просмотров 943 Опубликовано 03.01.2023

Хотите правильно выбрать сварочный кабель, его марку, сечение и материал. В нашей статье Вы найдете ответы на все эти вопросы, потому что правильный выбор изделия важен, для достижения результата в работе.

Содержание

1. Сварочные кабеля для инвертора – виды кабелей
2. Одножильный
3. Двужильный
4. Трехжильный
5. Марки сварочного кабеля и их характеристики
6. Описание гибкого сварочного кабеля КГ
7. Кабель для сварочных работ КОГ1
8. Сварочный кабель КГН
9. КГ ХЛ
10. Сварочный кабель КПЭС
11. КВС
12. Сварочный кабель марки КГТ
13. Модель КРПТ
14. Кабель для сварочного аппарата – как правильно выбрать
15. Какой должна быть жила
16. Сечение кабеля для сварочного аппарата
17. Требования к гибкости кабеля
18. Длина кабеля для сварки
19. Сборка устройства
20. Электродержатель
21. Силовые кабеля или провода
22. Зажим массы
23. Клемма (Вилка) кабельная
24. Можно ли удлинить сварочный кабель
25. Правила подключения и использования
26. Основные требования по безопасной эксплуатации

Сварочные кабеля для инвертора – виды кабелей

Сварочный кабель работает при повышенных параметрах нагрузок: внутри через него проходит высокое напряжение, а снаружи воздействуют температурные перепады, сила трения и другие условия.

Эксплуатационные характеристики:

1. Ток постоянный при напряжении до 1000 В или переменный – до 600 В.
2. Частота не более 400 Гц.
3. Работает от сети 220 и 380 В.

В магазинах представлен товар в ассортименте.

Одножильный

Изготовлен из меди, поэтому отлично проводит ток. Провод гибкий и эластичный. Предназначен для инверторных устройств с невысокой мощностью.

Двужильный

Изделия выполнены для проведения импульсной электросварки, в них  имеются катод и анод. Изготавливаются из медной проволоки или проволоки из сплавов, в состав которых входит медь.

Трехжильный

В маркировке содержаться технические характеристики, которые следует учитывать при выборе товара:

1. КС – это изделие, предназначенное для всех видов работ.
2. П – это сварочные провода, покрытые полимером, обеспечивающим дополнительную защиту. Если при маркировке прописывается цифра, то она указывает на количество жил.
3. ВЧ – изделие, рассчитанное на высокочастотное напряжение.

Трехжильные сварочные провода – кабели этого типа изготовлены для технически сложного оборудования. По условиям техпроцесса шов должен получаться идеальным.

Полезная статья – А вы знаете сколько весит кислородный баллон и какой его объем

Марки сварочного кабеля и их характеристики

Сварочные провода во время подвергаются повышенным нагрузкам, поступающим от оборудования и от окружающих факторов. От правильного выбора зависим срок службы сварочного кабеля. Сварочный кабель маркируется цифровыми и буквенными обозначениями. В помощь, какой кабель подобрать, приведены описания ниже.

Описание гибкого сварочного кабеля КГ

Расшифровка букв «КГ» в маркировке обозначают – кабель гибкий. Это распространенный вид продукции. Эксплуатируется при постоянном токе с показателем напряжения до 1000 В, при переменном – не превышающем 600 В, при частоте, не более 400 Гц. Подключается от сети 220 или 380 В или при соединении держака и зажима.

Кабель для сварочных работ КОГ1

Для изготовления изделия используют жилы с диаметрами малого сечения.  Это пригождается при образовании швов в недоступных местах.  Чтобы по сторонам не торчали петли кабель можно использовать, намотанным на руку. Это удобно при выполнении работ на высоте.

Рассчитан на эксплуатацию под напряжением 220 В и частоту 50 Гц.

Сварочный кабель КГН

КГН, буква «Н» обозначает, что провод несгораемый. Изоляционный слой изготовлен из жаростойкого состава и выдерживает температуру более 200 0С. Этот кабель можно использовать не только для сварки, но для резки (плазменной или электродом), к примеру, для неотложных работ при возникновении нештатных ситуаций.

Провод при соприкосновении с подогретым металлическими изделиями плавиться, не будет.

КГ ХЛ

В индексе товара содержиться обозначения «ХЛ», то есть его можно эксплуатировать при морозах. В нем содержится каучук, который выдерживает холод. Гибкость сохраняется при температурных режимах до -60 0С, в связи с этим провода идеально подходят для северных районов. Если работы проводятся на открытой местности, то внимание стоит заострить на данную продукцию.

Сварочный кабель КПЭС

Изделие предназначено для наплавления швов полуавтоматом или это кабель для сварочного  инвертора. В этой разновидности вместо жил использованы спиралевидные трубки. Чтобы цепь была замкнута и возбудилась электродуга, внутри шнура пропущена проволока, которая может быть трех видов:

• цельной;
• трубчатой;
• с флюсом.

Стоимость зависит от величины внутреннего диаметра. Если конструкция полая, то срок службы сокращается на полтора года. В электромагистрали подается напряжение от 42 до 48 В при постоянном или переменном токе. При температурном режиме до -10 0С применяется низковольтная линия.

Полезная статья – Все что нужно знать про клей поксипол, чтобы обойтись без сварки

КВС

В составе изоляционного слоя использован поливинилхлорид. Изделие не поддается истиранию и идеально подходит, когда рабочему требуется постоянно перемещаться, волоча за собой кабель. Сердечник сохраняется за счет надежной изоляции. Работает под нагрузкой 127 или 220В, при температурном режиме от -40 до +400С, не гибкий. Сварочные провода для инвертора используются для подключения к розетке.

Сварочный кабель марки КГТ

Продукция рассчитана на высокие температуры. Эксплуатация изделия возможна при +85⁰С. Изделие подойдет для эксплуатации во влажном климате.

Модель КРПТ

Этот провод гибкий с жилами. Жилы изготовлены из меди. Оболочка и изоляция изготовлены из резины. Кабель для сварки изготовителем выполнен для работы со следующими показателями:

1. При напряжении 660 В переменного тока и 110 В при постоянном токе.
2. Допускаемая токовая нагрузка от 3 до 20А/мм2.
3. Температурный режим от -60 до +500С.

Сечение у сварочного кабеля зависит от числа и сечения жил – от 8 до 69 мм. Продукция не поддается возгоранию.

Кабель для сварочного аппарата – как правильно выбрать

Как маркируется продукция известно. Главное правильно выбрать изделие, чтобы оно соответствовало параметрам сварочного аппарата и иным характеристикам.

Какой должна быть жила

Разновидности кабеля:

Одножильный.

Применяется для присоединения инвертора к держаку и массе. Маркировка 1х16 расшифровывается: «1» – это 1 сердечник, не разделенный на несколько проводов под одной оболочкой. При работе уменьшается нагревание и ускоряется передача напряжения.

Многожильный.

Маркировка 11х30 расшифровывается: 11 – количество жил. Применяются для промышленного оборудования, работающего под напряжением более 500 В. Жила изготавливается из алюминия или меди. В комплекте с аппаратами поставляются алюминиевые кабеля, они дешевле. Их, как правило, приобретают начинающие рабочие.

Для профессионалов предлагается приобрести медные изделия, так как показатель удельного сопротивления меньше в 7 раз, по сравнению с алюминием. При этом снижаются потери тока.

Если производитель медного кабеля – Китай, то такая продукция лучше подойдет для применения в бытовых целях, а не для производственных нужд, так как они рассчитаны на невысокое сопротивление.

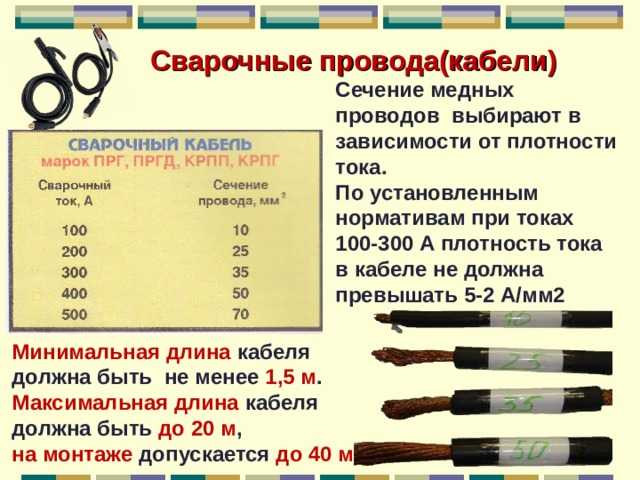

Сечение кабеля для сварочного аппарата

Если изделие по сечению выбрать неправильно, то риск износа оборудования увеличивается. Возможно возникновение возгорания или неэффективной работы вследствие короткого замыкания. Если сечение провода не достаточное, то потребуется повышенный уровень тока для режима сварки. Держатель будет труднее перемещать при создании шва по вертикали или на потолке.

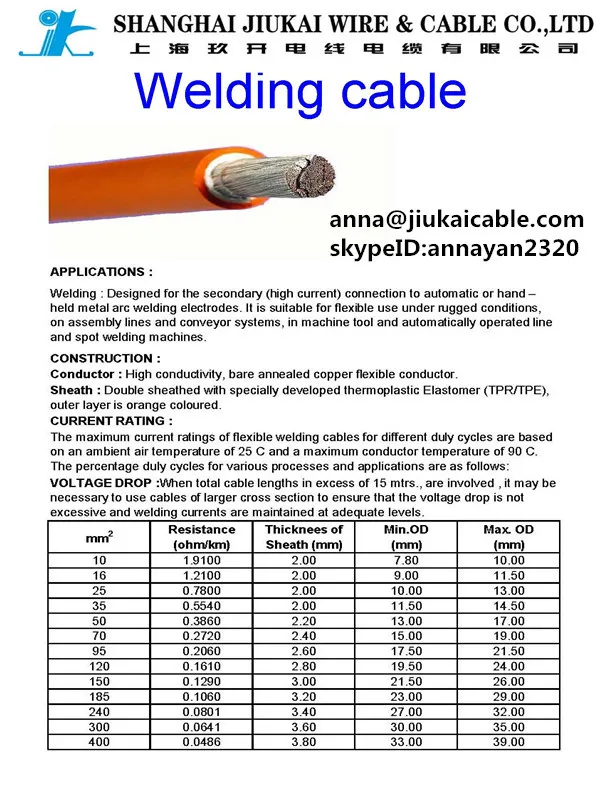

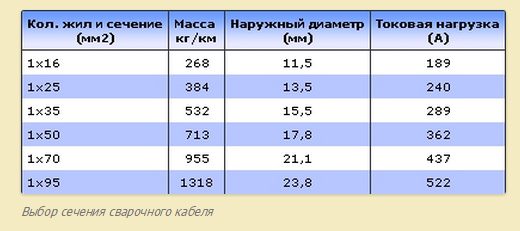

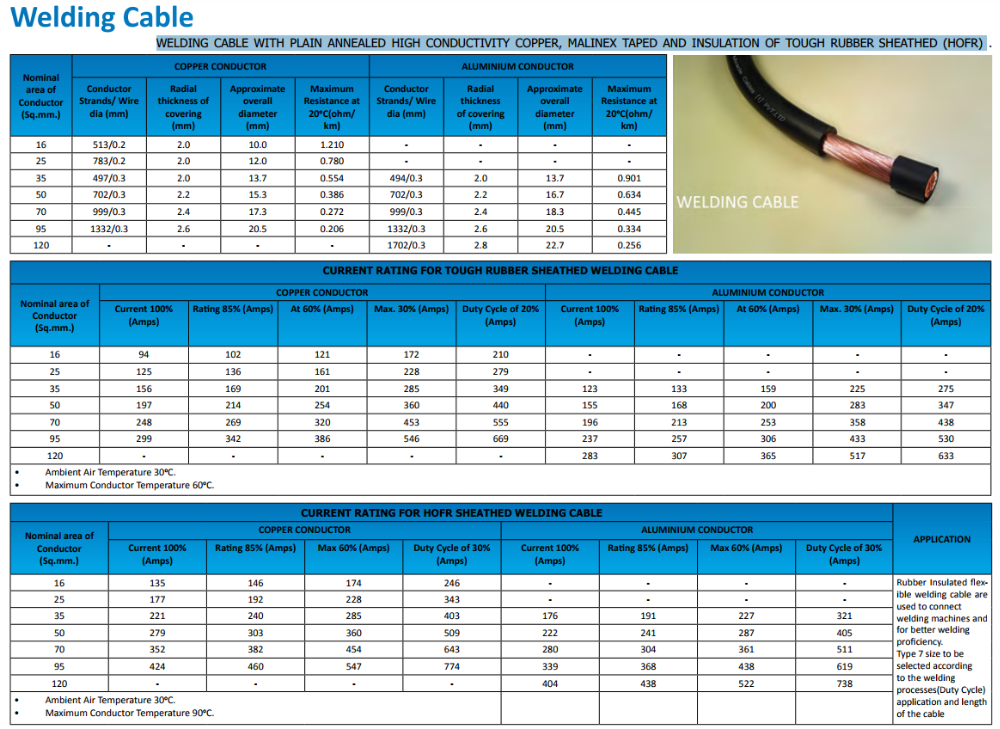

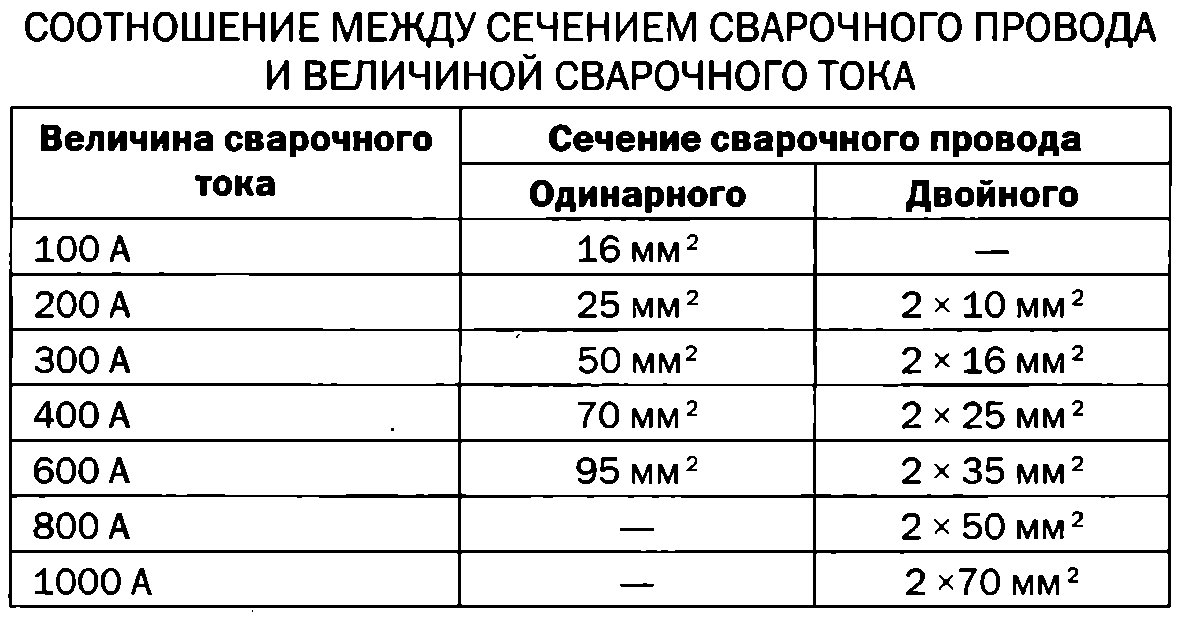

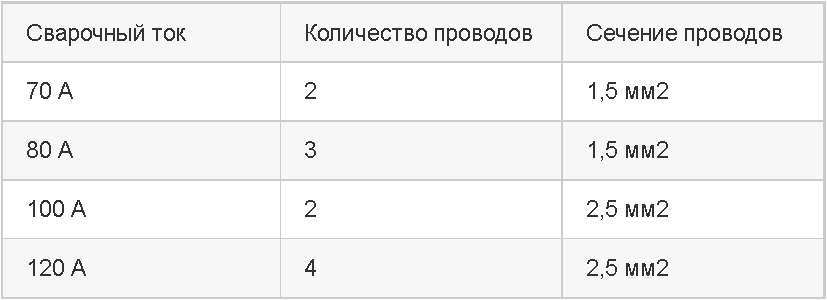

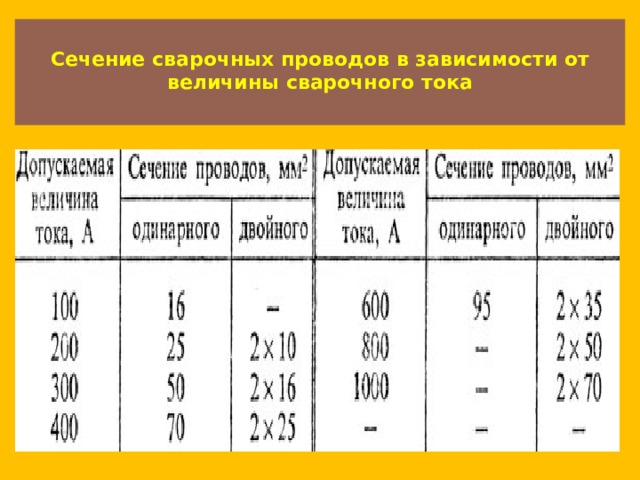

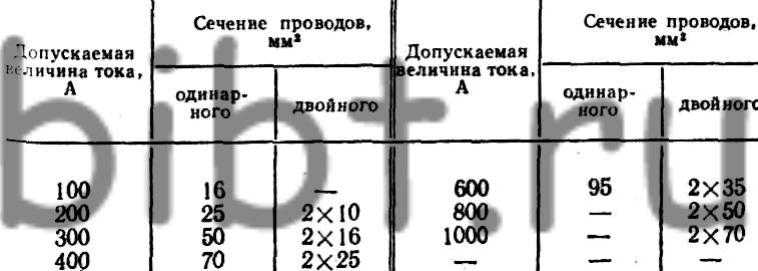

В таблице указана зависимость тока от сечения.

Требования к гибкости кабеля

Сварочные провода для инвертора применяются в работе с гибкостью выше 4 класса. При выборе тяжелых проводов сварщику будет сложнее их перегибать или наматывать.

При выборе шнура КГ, который относят к 5-му классу по гибкости с диаметром 0,41 мм. Если продукция с маркированием КОГ, то она относится по гибкости к 6 классу.   Гибкость 0,21 мм – повышенная.

Полезная статья – 9 основных видов сварочных аппаратов применяемых повсеместно

Длина кабеля для сварки

Если необходимо перемещение вдоль габаритных конструкций, то к аппарату нужно подсоединить длинный кабель, чтобы не переносить инвертор. Если работа выполняется на одном месте, то достаточно приобрести 2 м на массу, и на держатель 3 м. На производства рекомендуется покупать по 5 метров провода на массу и на держак.

Удлинение изделия без причин приводит к снижению силы тока вследствие повышения сопротивления.

Длина сварочного кабеля не должна превышать расчетных показателей. Показатель максимального тока нужно разделить на 100.

Например:

160 /100= 1,6

Получился делитель, на который нужно разделить значение сечения провода. То есть, если сечение 1х25 мм2, то

25/1,6=15 м.

Длина получилась максимальной, ее нужно поделить на подсоединения к массе и держаку: 5 и 10 метров.

При подсоединении более длинного изделия сила тока, выдаваемого аппаратом, понизится. Для наращивания дополнительного провода используется медная опрессовка, а также наращивать кабель можно сваркой или спайкой, но запрещено на скрутки. Соединение на скрутки создает увеличение сопротивления, поэтому их делать не допускается.

Сборка устройства

В комплекте поставки для ручного режима дуговой сварки два провода:

• для держателя;
• для массы.

Это стандартный набор, которым комплектуется недорогой аппарат. При покупке отдельного комплекта качеству бюджетных моделей тоже не стоит доверять. Если приобрести набор по самой высокой цене, то стоимость будет мало отличаться от стоимости инвертора. Поэтому лучше выполнить сборку устройства самостоятельно.

Электродержатель

Это самое важное устройство, на котором не стоит экономить. От него зависит качество выполняемых работ.

Всего три вида изделия:

1. Пружинные. Для работы они удобны.
2. Вилочные. Это наиболее надежные, но не удобны в работе и в большинстве случаев не заизолированы. Изготавливаются рабочими.
3. Винтовые. Электрод фиксируется надежно под нужным углом. Качество отличное, цена приемлемая. Особенно подходят для новичков.

Сечение сварочного кабеля зависит от размера держака.

Силовые кабеля или провода

Эти элементы относят ко вторым по значимости в конструкции. От качества силового кабеля зависит максимальный показатель тока и поджиг дуги. При работе с недорогим аппаратом это особенно актуально, если устройство выдает силу тока до 130 А, то сварочные швы можно уверенно выполнять 3 мм электродами.

Зажим массы

Существует несколько типов зажимов:

«Крокодил». Или прищепка.

Крепиться напрямую к детали. Соединение надежное, удобное, закрепляется быстро, выдает минимальное сопротивление, хорошо раскрывается. Фиксируются детали разных конфигураций. К недостаткам можно отнести низкий уровень прочности из-за пружины в устройстве, используется только когда изделие необходимо закрепить. Модели клемм в продаже на 300, 200 или 500 А. Выбор зависит от модели аппарата.

Магнитная.

Зажим можно закрепить на любом основании, конструкция рассчитана на длительную эксплуатацию, выдерживает скачки напряжения и не перегорает, используется в труднодоступных местах, закрепляется надежно. К недоставкам относят ненадежное крепление на небольших участках, периодическая очистка от грязи и пыли, перегревание не допускается, так как возможно размагничивание.

Струбцина.

Это зажимы с высокой степенью надежности крепежа, фиксируются винтом с шестигранной головкой, плавный переход тока обеспечивается за счет хорошего контакта. К недостаткам относят сложное строение и большие размеры клемм.

Клемма (Вилка) кабельная

Чтобы быстро и надежно подцепить кабель к источнику питания, нужна разъемная клемма (вилка). Это изделие может применяться для соединения отрезков проводов.

Клемма аппарата (вилка) изготовлена из меди или латуни высокого качества круглого профиля.

Технологическое отверстие с обратной стороны клеммы служит для закрепления кабеля. Конусная муфта выполнена из резины, поэтому хорошо защищает от механических повреждений. В комплекте с вилкой поставляется медная гильза. Установка провода производится в муфту, а затем в гильзу и в корпус из латуни. Фиксация производится на винт, плотно затянутый.

При выборе изделия нужно обратить внимание:

1. Сечение провода. Наиболее востребованными считаются кабели и провода с площадью 10, 25, 30, 35, 50 и 100 мм2.
2. Соединение фиксируется, поэтому при сильном натяжении проводов цепь не разрывается.
3. Вилка должна соответствовать размеру аппарата (существуют 2 основных типоразмера на 10-25 мм и 35-50 мм)

Можно ли удлинить сварочный кабель

Длина у сварочного кабеля не должна превышать  3 м. С таким изделием работать сложно, особенно на высоте. Дополнительно наращивать длину производители не рекомендуют.

Какие негативные ситуации могут сложиться:

1. Резкое падение тока.
2. Повышение напряжения из-за ЭДС самоиндукции.
3. Могут быть пробиты выходные электроды.

Чтобы этого избежать на аппаратах применялся дроссель. Изделие устанавливалось для накопления энергии, и ее отдача для образования дуги при закрытии транзисторов  и отсутствии тока в первичной обмотке. Многие производители не комплектуют товар этими устройствами, потому что цена оборудования возрастает.

Наращивание кабеля не рекомендуется, это связано с тем, что он обладает реактивным и активным сопротивлением. В связи с этим падает выходное напряжение и ток.

При изменении длины провода может нарушиться работа всей системы и даже выйти из строя оборудование.

На практике установлено, что увеличение длины до 5 м приемлемо при соответствии  сечения сварочного кабеля.

Правила подключения и использования

Чтобы выполнить правильное подключение нужно знать следующие правила:

1. Для подсоединения сварочника с одной стороны находятся разъемы и наконечники, закрепленные на спайку вилки аппарата.
2. Сварочные кабели соединяются друг с другом с помощью опрессовки. Соединения обязательно нужно изолировать.
3. Подключение производится к силовым разъемам аппарата, электрод вставляется в держак, закрепленный на другом конце провода. Главное знать правила полярности.
4. Требования к сварочным аппаратам и требования кабелям должны полностью соответствовать всем техническим нормам, в том числе номинальной мощности.

Основные требования по безопасной эксплуатации

Все устройства, работающие от электрического тока, попадают под повышенные требования охраны труда.

Перечень основных требований:

1. Жила должна быть с сечением, выдерживающим нагрузку от электрического тока.
2. Провод должен выдерживать нагрузки от ударов и негативное влияние от агрессивных сред.
3. Оплетка сварочных проводов для инвертора должна остаться эластичной и упругой, несмотря на скручивание проводов.
4. За провод не допускается подтягивание аппарата.
5. Сварщик должен работать в соответствующей одежде, обуви с обязательной защитой головы.
6. Если нет в наличии спецодежды и надежной защиты от тока, то к работе не следует приступать.

Оцените автора

( 1 оценка, среднее 5 из 5 )

Размер сварочного кабеля

— какой лучше? (с таблицей)

Выбор сварочного кабеля неправильного размера может быть опасным. Провода могут перегреваться и прогорать изоляционный слой, что приводит к поражению электрическим током и пожарам.

Правильный размер обеспечивает безопасную и эффективную сварку. Но определить размер кабеля не так просто.

Итак, мы подготовили это руководство, чтобы помочь сориентироваться в нюансах и терминологии, которые могут запутать даже опытных сварщиков.

Мы также создали полезную таблицу, позволяющую быстро найти нужный размер кабеля в зависимости от параметров сварочной установки.

Что такое сварочный кабель?

Сварочные кабели, также называемые сварочными кабелями, соединяют зажим заземления и электрододержатель с источником питания (т. е. со сварочным аппаратом).

Прочность и гибкость являются ключевыми аспектами сварочных кабелей. Они должны быть устойчивы к порезам, износу и повреждению изоляции, а также легко изгибаться и гнуться. Вам нужно легко манипулировать сварочным электродом и иметь доступ к каждой части сварного соединения. Представьте, насколько сложной была бы сварка, если бы кабели были слишком жесткими.

Сердечник кабеля – медь или алюминий

Сотни тонко скрученных проводников образуют сердечник кабеля. Чем выше количество прядей кабеля, тем выше его гибкость.

Медь является лучшим проводником, чем алюминий. Таким образом, сварочные провода с алюминиевым сердечником требуют кабеля большего диаметра, чем провода с медным сердечником. Но алюминий легче и дешевле меди.

Изоляция кабеля – EPDM, неопрен или ПВХ

EPDM и неопрен являются предпочтительными изоляторами для сварочных кабелей из-за их гибкости и прочности. Эти материалы устойчивы к истиранию, влаге и пыли и хорошо предотвращают порезы и разрывы изоляции.

Тем не менее, ПВХ лучше всего подходит для защиты от разрывов и порезов. Но он менее гибкий. Если вы свариваете в типичных условиях, придерживайтесь EPDM и неопрена. Но если вы планируете работать на особенно шероховатых поверхностях или в суровых условиях, изолирующая оболочка из ПВХ предпочтительнее.

Какой размер сварочного кабеля мне нужен?

Размер сварочного кабеля зависит от максимальной выходной силы тока сварочного аппарата, номинального выходного рабочего цикла и общей длины сварочного контура. Но тип тока (переменный или постоянный) НЕ влияет на размер сварочного кабеля.

Возможно, вы слышали, что длина кабеля определяет размер кабеля, но это правда только наполовину. Необходимо учитывать всю сварочную цепь. Сюда входят оба сварочных провода, зажим заземления и электрододержатель.

Сила тока кабеля

Сила тока, также называемая пропускной способностью по току, представляет собой максимальную величину тока (силу тока), которую кабель может безопасно проводить без превышения номинальной рабочей температуры. Электрический поток генерирует тепло, и вам нужен кабель, который не будет перегреваться.

В некоторых расчетах емкости кабели оцениваются только на основе длины кабеля и диаметра провода, что не является самым точным способом расчета сечения кабеля. Как мы обсуждали выше, вам необходимо учитывать всю длину цепи.

Допустимая нагрузка уменьшается по мере увеличения длины кабеля. Это падение происходит потому, что чем длиннее кабель, тем выше сопротивление, что увеличивает рабочую температуру. Если он станет слишком горячим, тепло может повредить изоляцию кабеля.

Но по мере увеличения диаметра сварочного кабеля повышается допустимая нагрузка. Чем больше поперечное сечение кабеля, тем меньше сопротивление протеканию электрического тока. Меньшее сопротивление означает более холодный кабель, что увеличивает номинальную нагрузку.

Рабочий цикл

Каждый сварочный аппарат рассчитан на рабочий цикл. Этот процентный рейтинг указывает на часть 10-минутного интервала, в течение которого сварщик может работать при указанной силе тока, прежде чем отдыхать в течение оставшегося времени.

Например, рабочий цикл 40 % при 200 А означает, что источник питания может выдавать 200 А в течение четырех минут, а затем отдыхает еще шесть минут.

Чем выше рабочий цикл, тем больше требуется кабель. При высоком рабочем цикле кабель имеет более длительный период для нагрева выше безопасной температуры и более короткое время для рассеивания накопленного тепла. Итак, вам нужен более мощный кабель с высокими рабочими циклами.

Таблица размеров сварочного кабеля

Чем больше диаметр кабеля, тем выше допустимая нагрузка. Тонкие и длинные сварочные кабели не могут пропускать большие токи из-за слишком большого сопротивления, что приводит к перегреву кабеля и повреждению его изоляции. Это опасно и может привести к возгоранию, ожогам или поражению электрическим током, особенно потому, что вы, вероятно, вступите в физический контакт с кабелем во время сварки.

Сложные расчеты для выбора размера кабеля включают рабочий цикл машины, максимальную выходную силу тока, длину цепи и диаметр кабеля. К счастью, таблицы размеров кабелей упрощают этот процесс. Но прежде чем мы покажем вам таблицу, охватывающую большинство потребностей в сварке, мы должны обсудить номинальный калибр проволоки.

Кабели обычно классифицируются по размеру американского калибра проводов («AWG»). Рейтинг AWG работает в обратном порядке — чем меньше номер AWG, тем больше диаметр кабеля. Например, кабель AWG 20 имеет гораздо меньший диаметр, чем кабель AWG 5.

Но есть важное правило рейтинга AWG, которое вам необходимо знать. Нулевой размер часто называют «AWG 1/0», а не «AWG 0». Итак, «AWG 1» меньше, чем «AWG 1/0». Кроме того, существует рейтинг с двойным нулем «AWG 2/0», тройным нулем «AWG 3/0» и т. д. Чем больше нулей, тем больше диаметр кабеля.

Будьте осторожны, чтобы избежать классической ошибки новичка. Легко прочитать приведенную ниже таблицу и определить, что вам нужен кабель «AWG 3/0», но по ошибке купить кабель «AWG 3». Это было бы опасной ошибкой.

Кабель AWG 3 на шесть размеров меньше и никогда не сможет справиться с нагрузкой кабеля класса AWG 3/0. Поэтому при заказе обратите особое внимание и дважды проверьте, что у вас правильный кабель с рейтингом AWG.

Удлинительные кабели

Удлинительные кабели работают аналогично сварочным кабелям. По сути, вам нужен кабель, который может работать с входной силой тока и напряжением сварочного аппарата для желаемой длины удлинительного кабеля.

Мы написали полное руководство по определению необходимого сечения кабеля AWG, по выбору кабеля для покупки и по сборке удлинителя своими руками.

Где купить кабели

Во многих магазинах инструментов продаются сварочные кабели, но проще всего их купить на Amazon из-за широкого выбора. Ниже приведены ссылки на часто используемые кабели, но вы должны знать, что сварочные провода продаются либо отдельно, либо с держателем электрода, зажимом заземления, наконечниками и штекерами DINSE.

Если вы покупаете кабели в магазинах сварочных материалов, у вас есть преимущество в том, что вы покупаете их пешком. Но если вы покупаете на Amazon и подобных интернет-магазинах, вы обычно получаете фиксированную длину. Тем не менее, удобнее получить кабели онлайн, и вы можете сохранить лишнюю длину для других нужд.

Полный комплект – 100 футов. Провода Tweco

Комплект сварочного кабеля длиной 100 футов

• Сварочный кабель длиной 100 футов — размер 1/0 калибра
• Зажим заземления Tweco, 300 А
• Держатель электрода Tweco 250 A
• Кабельные соединители Tweco 2-MPC-1
• (2 шт.) Наконечники Tweco 2-AF

Этот сварочный кабель длиной 100 футов поставляется с высококачественным зажимом заземления Tweco на 300 А и электродом на 250 А. держатель. Он также включает разъемы DINSE и стандартные наконечники Tweco 2-AF, если ваша машина не использует разъемы DINSE. Кабель калибра AWG 1/0 (ноль AWG, как обсуждалось ранее).

Многим не нужен сварочный контур длиной 100 футов, но этот кабель по-прежнему популярен, поскольку его можно обрезать, а остальную часть сохранить для будущих нужд.

Ваши сварочные провода рано или поздно порвутся, поэтому хорошо иметь запасной кабель для замены.

Кабель EWCS 2 AWG длиной 100 футов — сделано в США

100 футов. Кабель EWCS 2 AWG

• Стойкий к солнечному свету
• Водостойкий
• Очень гибкая медная скрутка 30 калибра
• Поставляется в виде бухты
• Специально упаковано и напечатано EWCS для обеспечения качества

кабель к при сварке с использованием тока 200–250 А при рабочих циклах 30–60 % этот кабель AWG 2 от EWCS является хорошим выбором. Он имеет 100% медный сердечник и обеспечивает отличную изоляцию и проводимость. Плюс кабели EWCS производятся в США и специализируются на производстве кабелей.

Но если вам нужна большая сила тока, тот же бренд также предлагает гибкий и прочный кабель AWG 1/0 длиной 100 футов.

Обмотка

Сварочные кабели должны иметь соответствующий диаметр для конкретной установки. Длина кабеля, сила тока, рабочий цикл машины и класс изоляции кабеля определяют необходимый размер.

Чем больше диаметр (например, чем ниже рейтинг AWG), тем большую силу тока кабель может передавать на большие расстояния и с более высоким рабочим циклом.

Если вы сомневаетесь, лучше выбрать кабель на один размер больше.

Характеристики кабеля не всегда точны на 100 %, и обычно они рассчитаны на температуру окружающей среды 40 градусов по Цельсию.

Если вы свариваете в зоне с более высокой температурой, вам понадобится немного более толстый кабель. Так что всегда лучше использовать больший диаметр, если это позволяет ваш бюджет.

Таблица размеров сварочного кабеля — ElectronicsHub

Сварка — довольно сложный процесс, и нужно потратить много часов на работу, чтобы понять основные параметры и технические характеристики машины, чтобы иметь возможность создавать идеальные и надежные сварные швы. Прежде чем приступить к сварке, нужно подумать о многих переменных, и одной из самых важных является сварочный кабель. Существует множество различных параметров сварочного кабеля, которые могут привести к изменению конечных результатов, таких как размер кабеля, длина кабеля, тип кабеля и т. д.

Если у вас, к сожалению, окажется неправильный тип сварочного кабеля для работы, это может оказаться весьма опасным для сварщика. Это не только повлияет на качество сварки, но также может вызвать некоторые серьезные проблемы, такие как перегрев и полное выгорание изоляции. А поскольку сварка требует ввода высокого напряжения, сгоревший слой изоляции может привести к пожарам, вызванным короткими замыканиями.

Чтобы избежать всего этого, крайне важно найти правильный сварочный кабель для работы. Идеальный сварочный кабель для работы обеспечит безопасную сварку и защитит сварщика от поражения электрическим током. Однако найти идеальный размер кабеля для работы легче сказать, чем сделать. Итак, мы подготовили это полезное руководство, посвященное сварочным кабелям. В этом руководстве мы расскажем все, что вам следует знать о сварочном кабеле, и даже предложим несколько вариантов быстрой покупки, чтобы вы могли начать работу.

Краткое описание

Введение в сварочные кабели

Прежде чем мы начнем обсуждать характеристики и качества сварочного кабеля, давайте сначала попробуем понять, что такое сварочный кабель и чем он отличается от других сварочных принадлежностей. Сварочные кабели также обычно называют сварочными проводами, и функция этих кабелей состоит в том, чтобы прикрепить наземный стан, а также электрод к основному источнику питания.

Что касается важных качеств сварочного кабеля, то факторами, которые больше всего влияют на его характеристики, являются гибкость кабеля и его надежность в зависимости от выполняемой работы. Сварочный кабель должен быть достаточно прочным, чтобы избежать износа, чтобы его изоляционный слой не был поврежден во время сварки. Но кабель также должен легко изгибаться без остаточной деформации, чтобы сварщик мог легко перемещать его по мере необходимости.

При покупке сварочного кабеля необходимо учитывать два фактора: сердцевина кабеля и изоляционное покрытие на верхней части жилы.

1. Сварочный кабель с медным сердечником и алюминиевым сердечником

Сердечник сварочного кабеля в основном содержит сотни слоев электрических проводников, таких как медь или алюминий. По мере увеличения количества жил в сердечнике увеличивается гибкость и проводимость кабеля. Таким образом, сердечник сварочного кабеля напрямую влияет на его характеристики при различных сварочных работах.

Для сравнения, медь оказывается лучшим проводником электричества, чем алюминий. Поэтому сварочные кабели с медным сердечником, как правило, более прочные и обладают большей проводимостью. Поэтому для тяжелых работ следует выбирать сварочные кабели с медным сердечником.

Это также помогает уменьшить требуемый диаметр кабеля, поскольку сварочным кабелям с медным сердечником не требуется столько слоев, как алюминиевому, при той же проводимости. Однако кабели с алюминиевым сердечником, как правило, намного дешевле и легче по сравнению с ними.

2. Различные типы изоляции сварочного кабеля

Что касается внешнего вида, изоляция сварочного кабеля так же важна, как и его сердцевина, если не больше. Этот изоляционный слой предотвращает контакт жилы с окружающими предметами, что может привести к электрическим авариям. Поэтому покупка кабеля с качественным изоляционным покрытием имеет решающее значение, особенно для тяжелых работ. Наиболее популярными изоляционными покрытиями для сварочных кабелей являются EPDM, неопрен и ПВХ. Из которых EPDM и неопрен являются предпочтительными вариантами.

EMPD и неопрен обеспечивают высокую гибкость и прочность. Таким образом, вы можете ожидать, что эти кабели будут иметь длительный срок хранения с надежной изоляционной способностью. Это покрытие также может противостоять внешним воздействиям, таким как истирание и запыление, без заметного повреждения изоляционного слоя. С другой стороны, ПВХ обеспечивает наилучшую устойчивость к внешним порезам или износу. Единственная проблема с ПВХ-покрытием — отсутствие гибкости, что важно во многих сварочных работах.

Какой размер кабеля выбрать?

Следующим важным фактором является размер сварочного кабеля. Размер сварочного кабеля, необходимого для вашей работы, зависит от множества различных факторов. Прежде всего, вам нужно будет определить силу тока, необходимую для сварочных работ, прежде чем принимать решение о размере сварочного кабеля. Кроме того, вам нужно будет проверить длину кабеля, необходимого для работы, а также рабочий цикл машины.

Хотя многие профессиональные сварщики считают, что размер кабеля зависит от его длины, это еще не все. Прежде чем окончательно определить размер сварочного кабеля, вам придется учитывать не только длину, но и всю сварочную цепь. Сюда также входят некоторые факторы, которые обычно игнорируются, такие как сварочные провода, заземляющие зажимы, держатели и т. д.

1. Допустимая сила тока кабеля

Допустимая сила тока сварочного кабеля, также известная как его допустимая нагрузка, представляет собой силу тока, который вы можете пропустить через кабель, не повреждая жилу. Превышение этого значения повысит температуру ядра выше расчетного предела и может привести к расплавлению ядра, что вызовет проблемы с изоляционным покрытием. Таким образом, важно поддерживать уровень силы тока ниже силы тока кабеля, чтобы поддерживать уровень его температуры.

Для точного расчета допустимой силы тока снова необходимо проверить всю сварочную цепь, а не только физические факторы кабеля, такие как диаметр и длина кабеля. Длина кабеля обратно пропорциональна силе тока кабеля. Проще говоря, сила тока кабеля будет уменьшаться с увеличением длины. Это происходит из-за дополнительного электрического сопротивления сердечника. А с ростом сопротивления растет и температура.

С другой стороны, мощность сварочного кабеля увеличивается с увеличением его диаметра. Несмотря на то, что электрическое сопротивление все еще сравнительно выше, сечение кабеля увеличивается, а не его длина. Таким образом, при увеличении диаметра кабеля на единицу длины кабеля может протекать больший ток. Это также минимизирует общее сопротивление и результирующие уровни температуры.

2. Рабочий цикл сварщика

Если вы профессиональный сварщик, вы должны быть знакомы с рабочим циклом сварочного аппарата. Рабочий цикл сварочного аппарата в основном говорит вам, как долго вы можете эффективно использовать аппарат, прежде чем вы должны выключать его и оставлять в состоянии покоя каждые 10 минут. Если ваша машина имеет номинальный рабочий цикл 30%, это означает, что вы можете использовать машину при максимальном уровне силы тока в течение 3 минут, а затем оставить ее в состоянии покоя на 7 минут.

По мере увеличения рабочего цикла сварочного аппарата длина кабеля, необходимого для работы, также увеличивается. Это происходит потому, что при более высоком рабочем цикле кабель будет использоваться в течение более длительного периода времени, прежде чем он достигнет критического уровня температуры. И время, необходимое для отвода тепла, чтобы снова достичь уровня рабочей температуры, также короче. Таким образом, вам понадобятся более длинные и крупные кабели для сварочных аппаратов с высоким рабочим циклом.

Справочная таблица сварочных кабелей

Вы, должно быть, поняли важность выбора правильного размера и длины сварочного кабеля для работы. Если вы выберете длинный кабель с меньшим диаметром для работы в тяжелых условиях, вы получите преимущество гибкости, но опасность ожогов и короткого замыкания значительно перевешивает преимущества. И если уровень силы тока аппарата слишком высок, полученный в результате электрический удар может быть фатальным для сварщика.

Поэтому перед началом работы вам придется тщательно рассчитать размер кабеля, чтобы обеспечить безопасность, а также обеспечить точность сварных швов. Для этого вам придется учитывать множество факторов, таких как рабочий цикл, сила тока, длина цепи и т. д. Но вы можете избежать сложных расчетов и просто обратиться к сравнительной таблице, которая поможет вам выбрать идеальный размер кабеля для работа.

Сварочные кабели обычно классифицируются на основе их номинального калибра, который представлен в AWG или американском калибре проволоки. Вы можете считать, что рейтинг калибра противоположен диаметру кабеля. Чем выше номинал калибра, тем меньше будет его диаметр. Для сравнения, сварочный кабель класса 29 будет тоньше кабеля класса AWG 5.

Вот основная сравнительная таблица различных размеров сварочных кабелей, к которой вы можете обратиться, прежде чем выбрать подходящий сварочный кабель для своей работы. Мы по-прежнему рекомендуем проверить ваш выбор у профессионала, прежде чем приступить к работе, чтобы быть в безопасности.

Максимальная доступная сила тока машины	Рабочий цикл	Общая длина кабелей
		от 0 до 50 футов	от 50 до 100 футов	от 100 до 150 футов	от 150 до 200 футов
100	20%	8	4	3	2
125	30%	6	5	3	2
150	40%	6	5	3	2
180	30%	4	4	3	2
200	60%	2	2	2	1
225	30%	3	3	2	1
250	30%	3	3	2	1
300	60%	1	1	1	1/0
350	60%	1/0	1/0	2/0	2/0
400	60%	2/0	2/0	2/0	3/0
500	60%	2/0	2/0	3/0	3/0
600	60%	3/0	3/0	3/0	4/0

Каковы наилучшие варианты?

Теперь, когда вы поняли все, что вам нужно знать о сварочных кабелях, вы можете легко выбрать идеальный вариант на основе факторов, которые мы уже обсуждали. Вы также можете обратиться к сравнительной таблице, представленной выше, чтобы найти идеальный калибр для вашей работы. Тем не менее, это все равно не будет легкой задачей, поскольку на рынке существуют сотни поставщиков сварочных принадлежностей, и все они предлагают широкий выбор сварочного кабеля. Вы можете найти множество вариантов даже после того, как определились с длиной и размером сварочного кабеля, которые вам нужны.

Чтобы облегчить вам задачу, мы предлагаем 2 самых популярных варианта на рынке прямо здесь. Подумайте о том, чтобы проверить эти кабели, и вы, вероятно, обнаружите, что они являются наиболее совместимым вариантом для вашей сварочной работы.

1. Полный комплект — 100-футовые провода Tweco

Как следует из названия, если вы ищете полный комплект для сварки, то пакет сварочных проводов от Excelene будет отличным выбором. Несмотря на то, что это набор сварочных принадлежностей премиум-класса, в нем вы найдете широкий спектр полезных принадлежностей, которые, безусловно, оправдывают свою цену. Он включает в себя 100-футовый сварочный кабель калибра 1/0 AWG. Таким образом, вы, безусловно, можете использовать этот кабель для тяжелых условий эксплуатации.

Помимо кабеля, комплект сварочных проводов Excelene также состоит из зажима заземления на 300 А от Tweco, а также держателя электрода Tewco на 250 А. Такая высокая номинальная сила тока, безусловно, указывает на совместимость с тяжелыми приложениями. А если вам нужны соединители, вы также найдете в комплекте кабельные соединители Tweco 2-MPC-1.

2. Кабель EWCS 2 AWG длиной 100 футов – сделано в США

С другой стороны, если у вас уже есть приличный сварочный аппарат со всеми принадлежностями и вам нужен только кабель для сопряжения с аппаратом,  EWCS 2 Gauge Premium Extra Гибкий сварочный кабель будет отличным выбором. Этот кабель подходит для напряжения до 600 вольт, и вы получите кабель длиной 100 футов, включенный в комплект, как и наш предыдущий выбор. Он также имеет очень гибкую медную жилу 30 калибра для обеспечения прочного сердечника.

Несмотря на то, что сварочный кабель EWCS является более дешевой альтернативой, он обладает рядом дополнительных преимуществ. EWCS гарантирует устойчивость к солнечному свету и водонепроницаемость. Таким образом, использование сварочного кабеля EWCS на открытом воздухе не будет проблемой. Что касается диапазона температур, сварочный кабель EWCS может работать в диапазоне температур от -50 до 105 градусов Цельсия, что довольно хорошо для стандартных применений.

Заключение

Сегодня мы много говорили о сварочных кабелях и некоторых важных параметрах, связанных с ними, таких как размер кабеля, диаметр, калибр и многое другое. Поэтому, если вы новичок в сварке, это подходящее место для вас, чтобы понять некоторые важные параметры кабеля и найти идеальный вариант для ваших задач сварки. Помимо диаметра, вам также нужно будет проверить длину кабеля и силу тока и сравнить их с параметрами машины, чтобы получить представление о ее совместимости с вашей задачей. Мы также предложили удобные рекомендации по сварочному кабелю, которые вы можете получить прямо сейчас и посмотреть, подходит ли он для вашей работы.
