При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.

Характеристики водопроводных труб

Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.

Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:

• Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
• Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
• Толщина стенок;
• Длина трубы.

Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.

Зависимость длины и диаметра труб

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с.

Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра водопроводных труб от длины водопроводной магистрали выглядит следующим образом:

• При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
• Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
• Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.

При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.

Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

1. Общая протяженность водопроводной магистрали;
2. Предполагаемое количество соединений;
3. Предполагаемое количество колен и изгибов конструкции;
4. Напор воды в трубопроводе.

Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул. Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.

Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.

Диаметр водопроводных труб для частного дома

Содержание

1. Виды водоснабжения в частном доме
2. Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия
3. Диаметр как основной параметр водопроводной системы
4. Как рассчитать диаметр трубы для водопровода

Без нормального водопровода, жить в частном доме тяжело. Поэтому, проведение воды – первостепенная задача каждого жителя деревни. Однако, выбор водопроводной трубы для частного дома, сложная задача для не разбирающегося человека.

Трудности возникают при выборе материала из которого изготовлен канал, технических параметров (размеров, максимального порога давления). Если диаметр труб для водопровода в частном доме выбран неправильно, можно столкнуться с серьезными проблемами. Когда он меньше нормы, наблюдается повышенное давление. Из-за этого, увеличивается количество поломок. Увеличение диаметра выше нормы ведет к подорожанию конструкции. Чтобы избежать переплат и возможных поломок, нужно правильно выбрать трубы по их размерам.

Система труб в частном доме

Виды водоснабжения в частном доме

Существует 2 варианта водоснабжения в частном доме:

1. Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
2. Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.

Для водоподведения, нужно получить соответствующие разрешения.

Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия

Перед тем, как выбрать диаметр трубы для водопровода, нужно обратить внимание на некоторые факторы, от которых будет зависеть выбор диаметра:

1. Материал. Строительный рынок предлагает покупателям 3 материала, из которых изготавливаются трубы для водоснабжения. Первым является металл. Его преимущества являются – надежность и прочность. Однако минусов у этого материала гораздо больше:металл подвержен коррозии, металлические трубы неудобно устанавливать из-за их веса, внутри них скапливается известковый налет, из-за чего со временем ухудшается показатель проходимости воды. Другим материалом является пластик. Он отличается от металла тем, что не подвержен коррозии, легко устанавливается и не накапливает известь. Его минусом является расширение при нагревании. Лучшим вариантом считается металлопластик. Исключается недостаток расширения при нагревании. Отличается высоким качеством и долговечностью. Это самые распространенные материалы. Чугунные системы давно не устанавливают. Они показали себя с худшей стороны.
2. Сложность системы. Диаметр труб для трубопроводов выбирают в зависимости от количества поворотов, изгибов и разветвлений. Также выбор зависит от углов наклона, наличия различного сантехнического оборудования (бойлеров, коллекторов, стиральных машин, посудомоек). Если в системе большое количество поворотов, стыковок и изгибов, напор будет ниже.
3. Напор. Важный показатель, который необходимо учитывать перед приобретением. Если давление большое, нужен больший диаметр, если низкое – меньший.
4. Расход воды. Это общий показатель того, как часто используется система водопровода, сколько точек выхода установлено, какова длина конструкции.
5. Длина трубопровода. Чтобы правильно выбрать трубу исходя из этого параметра, необходимо знать определенные формулы. Если будет допущена ошибка – на выходе воды из крана, можно получить тонкую струйку при максимально открытой задвижке. Не зная точных технических терминов и формул, можно составить такую зависимость: если общая длина менее 30 м, допускаются трубы диаметром до 20 мм. Когда она превышает 30 м, сечение должно быть от 25 мм до 32 мм и более.

Диаметр как основной параметр водопроводной системы

Многие задаются вопросом о том, как подобрать диаметр трубы из-за того, что он отвечает за важный параметр системы. Это пропускная способность водопровода. От него напрямую зависит выбор и установка элементов системы. Труба с сечением в 25 мм пропускает – 30 л в минуту. Если труба имеет диаметр 32 мм, то ее пропускная способность равняется 50 л в минуту. В это же время, стоит обратить внимание на еще один важный элемент в системе водоснабжения. Это смеситель. Его пропускная способность не превышает 5 л в минуту.

Внутренний диаметр трубок под горячую и холодную воду, может быть одинаковым. Однако толщина стенок под горячую воду должна быть больше.

Стоит правильно рассчитывать необходимый размер труб, их сечение и пропускную способность в зависимости от того, сколько приборов подключено к системе, и количество свободных выходов воды (через смесители). Монтаж водопровода в частном доме отличается от разводки в квартире. В собственном доме может быть больше ванных комнат, большое количество оборудования которое потребляет воду. Если расчеты окажутся не верны, последняя их выходных точек будет получать минимальное количество воды. Например, при включении воды на кухне, перестанет идти вода в ванне. Чтобы такого не произошло, необходимо уметь рассчитывать пропускную способность.

Как рассчитать диаметр трубы для водопровода

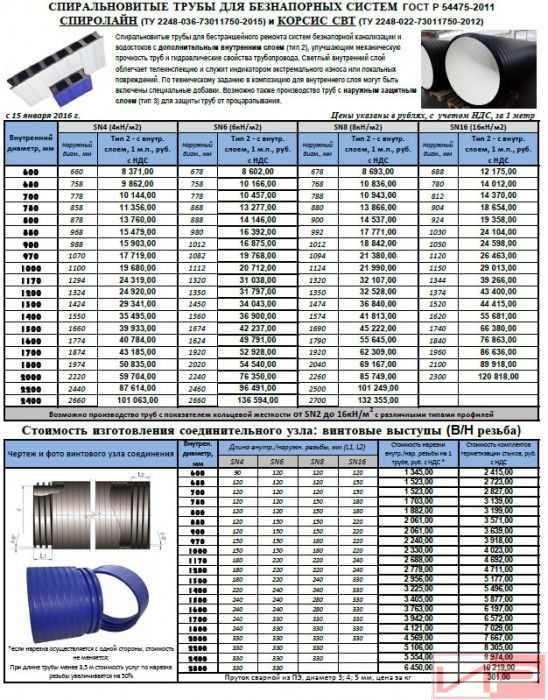

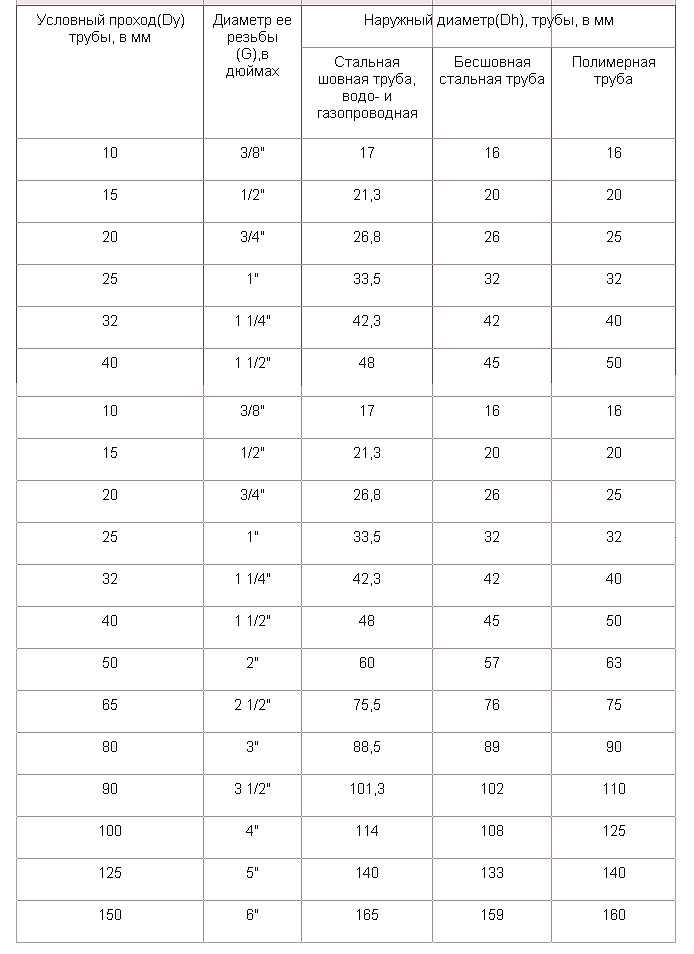

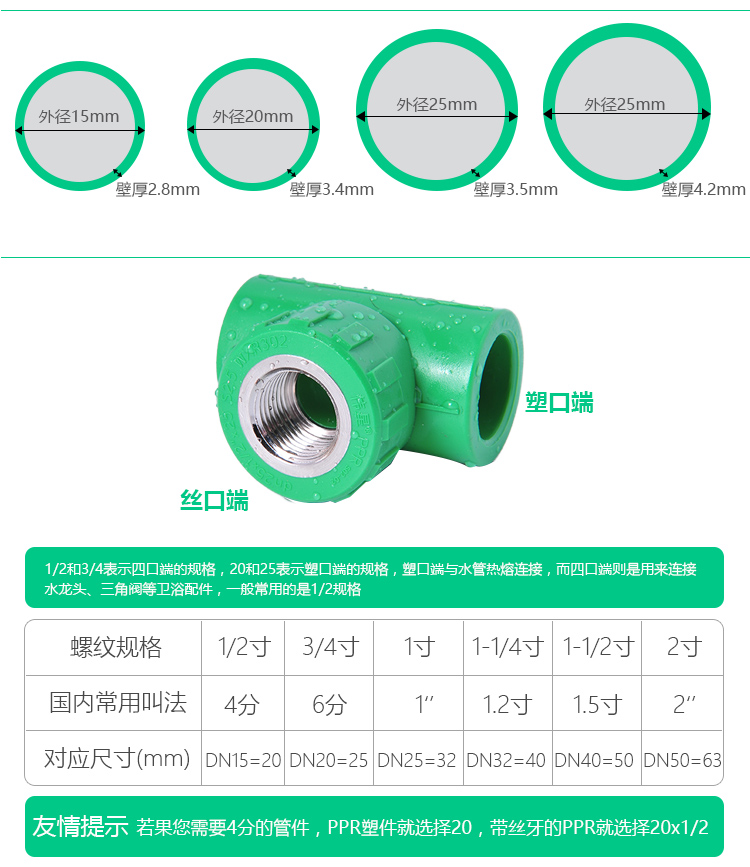

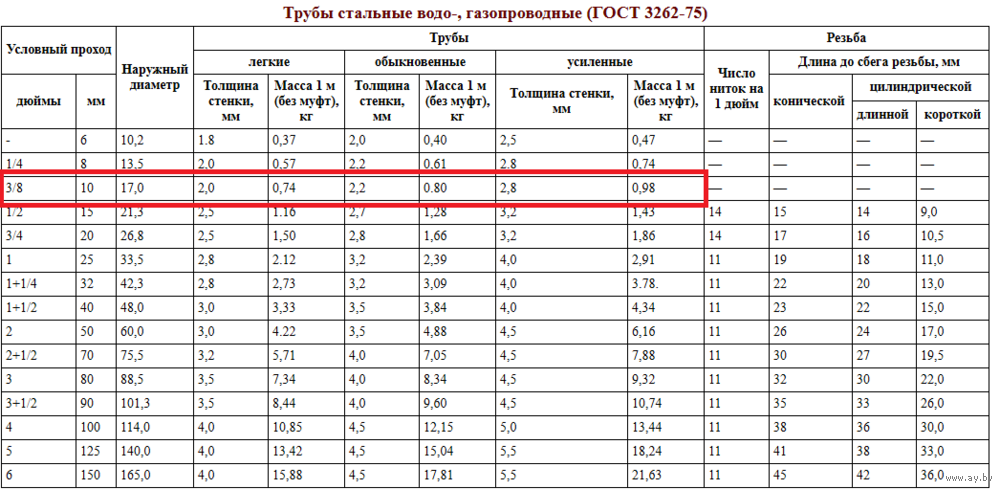

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

1. Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
2. Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
3. Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Опытные сантехники советуют не пользоваться формулами если есть возможность выбора. В них очень легко допустить ошибку, тем самым, получив большие проблемы в дальнейшем.

Таблица расхода воды по диаметру:

Сечение в миллиметрах	Расход воды литров в секунду
10	0,12
15	0,36
20	0,72
25	1,44
32	2,4
40	3,6
50	6

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм,  душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

Размер трубопровода питьевой воды

Количество воды, необходимое для подачи к каждому сантехническому устройству, должно быть представлено в единицах арматуры, как показано в Таблице 610.3. Эквивалентные значения приборов, показанные в таблице 610.3, включают потребность как в горячей, так и в холодной воде.

ТАБЛИЦА 610.3
УСТРОЙСТВА ПОДАЧИ ВОДЫ (WSFU) И МИНИМАЛЬНЫЕ РАЗМЕРЫ ОТВОДОВ ³

ПРИБОРЫ, ПРИНАДЛЕЖНОСТИ ИЛИ СВЕТИЛЬНИКИ 2	МИНИМАЛЬНЫЙ РАЗМЕР ПАТРУБКА КРЕПЛЕНИЯ 1, 4 (дюймы)	ЧАСТНЫЙ	ПУБЛИЧНЫЙ	СБОРКА 6
Ванна или комбинированная ванна/душ (наполнение)	1 / 2	4,0	4,0	—
3 / 4 Клапан наполнения ванны дюймов	3 / 4	10,0	10,0	—
Биде	1 / 2	1,0	—	—
Стиральная машина	1 / 2	4,0	4,0	—
Стоматологическая установка, плевательница	1 / 2	—	1,0	—
Посудомоечная машина бытовая	1 / 2	1,5	1,5	—
Питьевой фонтанчик или кулер для воды	1 / 2	0,5	0,5	0,75
Наконечник для шланга	1 / 2	2,5	2,5	—
Наконечник шланга, каждый дополнительный 8	1 / 2	1,0	1,0	—
Туалет	1 / 2	1,0	1,0	1,0
Газонокосилка, каждая головка 5	—	1,0	1,0	—
Передвижной дом, каждый (минимум)	—	12,0	—	—
Раковины	—	—	—	—
Бар	1 / 2	1,0	2,0	—
Медицинский смеситель	1 / 2	—	3,0	—
Клинический клапан для измерения уровня жидкости с краном или без него	1	—	8,0	—
Кухня домашняя с посудомоечной машиной или без нее	1 / 2	1,5	1,5	—
Прачечная	1 / 2	1,5	1,5	—
Умывальник или тазик для швабры	1 / 2	1,5	3,0	—
Умывальник, каждый комплект смесителей	1 / 2	—	2,0	—
Душ, на голову	1 / 2	2,0	2,0	—
Писсуар, клапан смыва 1,0 GPF	3 / 4	См. сноску 7		—
Писсуар, более 1,0 GPF Клапан смыва	3 / 4	См. сноску 7		—
Писсуар, смывной бачок	1 / 2	2,0	2,0	3,0
Писсуар с функцией очистки слива	1 / 2	1,0	1,0	1,0
Фонтан для умывания, круговая струя	3 / 4	—	4,0	—
Унитаз, напорный бак 1,6 GPF	1 / 2	2,5	2,5	3,5
Унитаз, бак расходомера 1,6 GPF	1 / 2	2,5	2,5	3,5
Унитаз, вентиль расходомера 1,6 GPF	1	См. сноску 7		—
Унитаз, гравитационный резервуар более 1,6 GPF	1 / 2	3,0	5,5	7,0
Унитаз, вентиль расходомера более 1,6 GPF	1	См. сноску 7		—

Для единиц СИ: 1 дюйм = 25 мм

Примечания:

¹ Размер холодного патрубка или горячего и холодного патрубков.

² Приборы, приспособления или приспособления, не указанные в этой таблице, должны иметь размеры, соответствующие приспособлениям, имеющим аналогичную скорость потока и частоту использования.

³ Приведенные значения единиц арматуры отражают их нагрузку на систему подачи холодной воды в здание. Допускается, чтобы стоимость отдельной единицы оборудования для холодной и горячей воды для устройств, имеющих соединения как с горячей, так и с холодной водой, составляла три четверти указанной общей стоимости устройства.

⁴ Указанные минимальные размеры патрубков подачи для отдельных светильников являются номинальным (внутренним диаметром) размером трубы.

⁵ Для приспособлений или соединений подачи, которые могут потребовать непрерывного расхода, определите требуемый расход в галлонах в минуту (галлонов в минуту) (л/с) и добавьте его отдельно к потребности в галлонах в минуту (л/с) для распределительная система или ее части.

⁶ Сборка [Общественное использование (см. Таблицу 422.1)].

⁷ Относительно размеров систем смыва см. Раздел 610.10.

⁸ Уменьшенная нагрузка на единицу арматуры для дополнительных шланговых нагрудников должна использоваться при определении размеров общей потребности здания и размерах труб, когда более одного шлангового нагрудника снабжается сегментом водопроводной трубы. Ветвь крепления к каждому нагруднику должна быть рассчитана на 2,5 единицы крепления.

Что такое водопровод? (с картинками)

`;

Промышленность

Факт проверен

Пол Скотт

Дата последнего изменения: 14 ноября 2022 г.

Водопровод – это любая труба или труба, предназначенная для транспортировки очищенной питьевой воды потребителям. Варианты могут включать магистральные трубы большого диаметра, которые питают целые города, ответвления меньшего размера, которые питают улицу или группу зданий, или трубы малого диаметра, расположенные внутри отдельных зданий. Размер водопроводных труб варьируется от гигантских водопроводных труб диаметром до 144 дюймов (365 см) до небольших труб диаметром 1/2 дюйма (12,7 мм), используемых для подачи воды в отдельные розетки внутри здания. Материалы, обычно используемые для изготовления водопроводных труб, включают поливинилхлорид (ПВХ), медь, сталь и, в более старых системах, бетон или обожженную глину. Соединение отдельных отрезков водопроводных труб в протяженные участки возможно с помощью фланцевых, ниппельных, компрессионных или паяных соединений.

Подача пресной питьевой воды в жилые, деловые и промышленные районы является одной из старейших коммунальных служб в истории, которая со времен Римской империи зависела от скромного водопровода. На ранние образцы водопроводных труб повлияла технология или, скорее, ее отсутствие, и, как правило, они были построены из легкодоступных и пригодных для обработки материалов, таких как дерево и свинцовые листы, используемые римлянами. Деревянные трубы часто были не более чем выдолбленными бревнами, соединенными между собой довольно одиозной смесью раскаленного животного жира. Римские свинцовые водопроводные трубы, как правило, были квадратными в поперечном сечении со складчатыми швами и соединениями. Использование свинца в строительстве водопроводных труб продолжалось и в начале 20-го века, когда опасность для здоровья, связанная с использованием металла, стала более ясной, что привело к переходу на трубы из стали, меди и ПВХ.

В современных сетях и установках водоснабжения используются водопроводные трубы ряда стандартных категорий применения. Первым из них является водопровод, который обычно представляет собой трубы большого диаметра из стали, бетона или ПВХ, по которым вода поступает в непосредственную зону потребления. Эти трубы могут иметь диаметр от 6 до 144 дюймов (15–365 мм) и обычно рассчитаны на минимальное рабочее давление 30 фунтов на квадратный дюйм (PSI). В большинстве систем электроснабжения используются стальные фланцы для соединения отдельных отрезков труб. Большинство водопроводных сетей являются подземными или подземными, хотя в некоторых случаях они могут проходить по поверхности, поддерживаемой бетонными пилонами.

В непосредственной близости от точек потребления водопроводная магистраль будет питать несколько небольших участков водопровода, которые действуют как вторичная система распределения.
