ИЗОЛЯТОРЫ СЕКЦИОННЫЕ ИС-80-25 » ООО “Симферопольский электротехнический завод”

Завод СЭЗ » Изоляторы и средства защиты от перенапряжений » ИЗОЛЯТОРЫ СЕКЦИОННЫЕ ИС-80-25

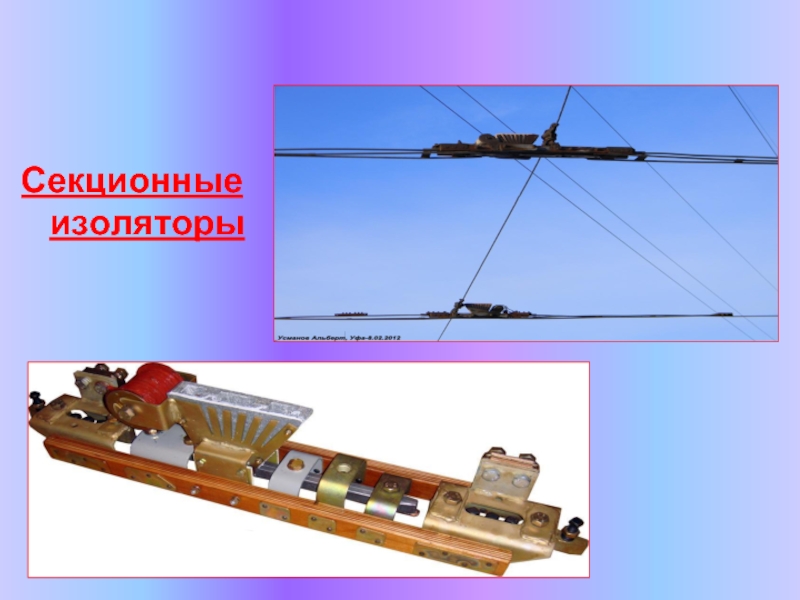

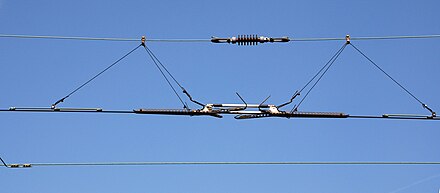

Изоляторы секционные предназначены для электрического раздела секций контактной сети электрифицированных железных дорог переменного тока. Изоляторы могут устанавливаться на контактной подвеске с одним или двумя контактными проводами сечением120 мм² (МФ 120),100 мм² (МФ-100) или 85 мм² (МФ-85) по ГОСТ 2584-86.

Изоляторы ИС-80-25-1 и ИС-80-25-2 состоят из двух изолирующих вставок обеспечивающих электрический раздел секций контактной подвески, и четырех скользунов предназначенных для обеспечения плавного прохода токоприемников по изолятору. Внутренние концы скользунов выполнены в виде дугогасящих рогов. Длинные и короткие скользуны, установленный с двух сторон изолирующих вставок, образуют дугогасящие ловушки смещенные друг относительно друга.

Натяжение контактных проводов передается на изолирующие вставки через стыковые зажимы, отличающиеся исполнением для одного или двух контактных проводов

Конструкция изоляторов обеспечивает превышение нижних поверхностей оконцевателей изолирующих вставок над рабочими поверхностями скользунов в пределах (3-5) мм, исключая касание токоприемником изолирующих вставок при проходе по изоляторам.

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Проект Кс 229.00.000.

ТУ 3185-004-00184939-2014

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра и размера	Норма
	ИС-80-25-1	ИС-80-25-2
1. Номинальное напряжение, кВ	25
2. Длина пути утечки изолирующего элемента (вставки), мм, не менее	1000
3. Разрушающая механическая сила при растяжении изолирующего элемента (вставки), кН, не менее	90
4. Механическая прочность основной конструкции изолятора, кН	120
5. Разрушающая механическая сила при растяжении изолятора в соединении с контактным проводом, не менее, кН	36
6. Воздушный зазор между дугогасительными рогами, мм	150±10
7. Допускаемая скорость прохода токоприемников по изолятору, км/ч	80
8. Габаритные размеры, мм, не более
– длина	1945
– ширина – высота	340 181
9. Масса, кг, не более	14,6	15,0
10. Средняя наработка на отказ, число проходов токоприемника, не более	5х10⁵
11. Средний срок службы, лет, не менее	20
12. Назначенный срок службы, лет, не менее	25

Текущий ремонт секционных изоляторов

Трехпроводные секционные изоляторы.

Проверяют состояние звеньевых струн, зажимов, распорок, коромысел и натяжных муфт. Обращают внимание на клинья в клиновых зажимах, на состояние валиков и шплинтов. Все зажимы и металлоконструкции, имеющие трещины, дефекты литья, следы коррозии болтов, заменяют новыми. Резьбовые части болтов и натяжной муфты покрывают антикоррозионной смазкой, металлоконструкции окрашивают. Проверяют состояние несущего троса и рабочей поверхности основного и дополнительных контактных проводов.
Подгары, наплывы на проводе удаляют напильником. Измеряют высоту сечения контактного провода. Изоляторы осматривают, очищают от пыли и грязи. Сколы фарфора не допускаются. Натяжение дополнительных проводов регулируют муфтой.

Поддерживающими струнами и коромыслом устанавливают дополнительные контактные провода в одном уровне по горизонтали так, чтобы был обеспечен плавный переход токоприемника. Замеряют и регулируют расстояние от основного контактного провода до изолятора (по вертикали) и дополнительных проводов (по горизонтали).

Малогабаритные секционные изоляторы ЦНИИ-1 и ЦНИИ-12.

Проверяют состояние поддерживающих наклонных струн, зажимов, распорок, планок. Поддерживающие струны должны иметь наклон не более 45° к контактному проводу и возможность смещения по несущему тросу. Не допускаются изгибы распорки между контактными проводами и следы ударов токоприемника на ней. Планка у несущего троса не должна иметь изгиба и скручивания. Скользящий ролик или коуш должен свободно смещаться по планке при различных температурных режимах. Проверяют контактные провода, их закрепление в зажимах, обращают внимание на состояние рабочей поверхности проводов и места их повышенного износа под зажимами и на состояние дугогасящих и дугоулавливающих рогов.

Изоляторы осматривают, очищают от пыли, грязи. Полимерные вставки покрывают изоляционным лаком, а имеющие дефекты — заменяют. Обращают внимание на состояние чехлов, фарфоровых втулок, фторопластовых колец, измеряют износ чехлов. На несущем тросе проверяют нейтральную вставку.

Расстояние между секциями по горизонтали регулируют распоркой. Контактные провода должны располагаться в одной горизонтальной плоскости.

Секционные изоляторы СИ-2.

Проверяют состояние поддерживающих наклонных струн и узлы крепления их.

Рекомендуется на контактном проводе струновой зажим наклонной струны заменять питающим зажимом с кольцом. Проверяют положение вкладышей между щечками зажима средней анкеровки. Проверяют состояние и износ контактных проводов и дугогасительных рогов. Контактные провода должны находиться в одной горизонтальной плоскости и не создавать ударов о полоз токоприемника. Замеряют расстояние между рогами и угол их наклона.
На несущем тросе проверяют состояние изоляторов и изолирующей трубки. Между длиной нейтральной вставки А в несущем тросе и расстоянием Б от несущего троса до контактного провода должно быть следующее соотношение:

А, м. . . .	…. 1 1,5	2
Б, м . . . .	. до 0,5 до 1,0	более 1,0

Проверяют состояние полимерных вставок, очищают их от пыли, грязи, покрывают изоляционным лаком и кремнийорганическим вазелином. Чехол на полимерной вставке должен быть установлен против рогового промежутка. Удары полоза токоприемника по чехлу не допускаются.

Секционные изоляторы ЦНИИ-7МА.

Проверяют состояние стержневых изолирующих вставок, состояние скользунов, проход токоприемника по основным и дополнительным (внутренним и наружным) скользунам. Обращают внимание на чистоту поверхности электрозащитного чехла, затяжку болтов концевых захватов, отсутствие следов выползания стержня. При необходимости регулируют внутренние и наружные скользуны, добиваясь плавного прохода токоприемника.

Осматривают и регулируют рога воздушных промежутков. Воздушные зазоры между дугогасящими рогами должны быть в пределах 50—80 мм на участках постоянного тока и 120—150 мм — переменного тока. Наружные дугогасящие рога в вертикальной плоскости должны иметь наклон на 20—25° в сторону от оси пути, внутренние— располагаться вертикально. Проверяют затяжку болтовых зажимов. Проверяют правильность установки секционного изолятора в контактном проводе по направлению движения поездов. Рекомендуется преимущественное направление движения токоприемника по секционному изолятору от наружных скользунов к внутренним.

Секционные изоляторы СИ-6 (СИ-4).

При проверке и ремонте секционного изолятора СИ-6 осматривают полиэтиленовые чехлы, расположенные в зоне дугогасящих рогов, а в секционном изоляторе СИ- 4— камеру. Подгары чехлов, камеры не допускаются. Измеряют и при необходимости регулируют расстояние между дугогасящим рогом и чехлом. Оно должно быть не менее 15 мм. Осматривают и регулируют скользуны. Проверяют затяжку болтов в зажимах, регулируют расстояние между контактными проводами (200 мм), устанавливают контактные провода в горизонтальной плоскости, добиваясь прохода токоприемника без ударов. На нейтральной вставке в несущем тросе проверяют состояние полиэтиленовой трубки. При обнаружении механических повреждений в элементах секционного изолятора дефектные детали заменяют новыми или полностью заменяют секционный изолятор.
