ГОСТ 21474-75. Рифления прямые и сетчатые. Формы и основные размеры (75271)
ГОСТ 21474-75 Рифления прямые и сетчатые. Формы и основные размеры Стр. 1 из 5 .
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
РИФЛЕНИЯ ПРЯМЫЕ И СЕТЧАТЫЕ
ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 21474-75
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва
РАЗРАБОТАН, ВНЕСЕН И ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)
И. о. директора Герасимов Н. Н.
Руководитель темы и исполнитель Пивень В. П.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 24 ноября 1975 г. № 3571
УДК 621-81—408.8(083.74)
Группа ПО
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
ГОСТ
РИФЛЕНИЯ ПРЯМЫЕ И СЕТЧАТЫЕ
Форма и основные размеры
Straight and diamond knurl.
Form and basic dimensions
21474—75
Взамен
OCT 26010 H OCT 26017
Постановлением Государственного комитета стандартов Совета Министров СССР от 24 ноября 1975 г. № 3571 срок действия установлен
с 01.01. 77
до 01.01. 87
Несоблюдение стандарта преследуется по закону
1. Форма и основные размеры рифлений должны соответствовать указанным на чертеже.
Фаска — по ГОСТ 10948—64.
Шаги рифлений Р, мм, следует выбирать из рядов: прямых “0,5; 0,6; 0,8; 1,0; 1,2; 1,6;
сетчатых— 0,5; 0,6; 0,8; 1,0; 1,2; 1,6; 2,0.
Пример условного обозначения прямого рифления с шагом Р= 1,0 мм.
Рифление прямое 1,0 ГОСТ 21474—75
Издание официальное
Перепечатка воспрещен
аСтр.
2 ГОСТ 21474—75
То же, для сетчатого рифления с шагом Р= 1,0 мм:
Рифление сетчатое 1,0 ГОСТ 21474—75
Высота h, угол а и зависимость шага рифлений от диаметра D и ширины В накатываемой поверхности приведены в рекомендуемом приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое
ВЫСОТА й, УГОЛ а И ЗАВИСИМОСТЬ ШАГА РИФЛЕНИЙ
Высота рифления h:
для стали 0,25-г 0,7 Р;
для цветных металлов и сплавов 0,25-г 0,5 Р.
а =70° для рифлений по стали, а =90° для цветных металлов и сплавов.
Зависимость шага Р от диаметра и ширины накатываемой иоверхности указана в табл.
1 и 2.
1 и 2.Таблица 1
Рифления прямые для всех материалов
мм
Ширина накатываемой поверхности В | Диаметр накатываемой поверхности О | |||||
до 8 | св. 8 ДО 16 | св. 16 ДО 32 | св. 32 до 63 | св. 63 ДО 125 | св. 125 | |
Шаг рифлений Р | ||||||
До 4 Св. 4 до 8 , 8 , 16 . 16 „ 32 . 32 | 0,5 | 0,5 | 0,6 | 0,6 | 0,8 | 1,0 |
0,6 | ||||||
0,8 | 0,8 | |||||
1,0 | 1,0 | 1,2 | ||||
1,2 | 1,6 | |||||
ГОСТ 21474—75 Стр.
Рифления сетчатые
мм
Таблица 2
Материал заготовки | Ширина накатываемой поверхности В | Диаметр накатываемой поверхности D | |||||
ДО 8 | св. 8 ДО 16 | св. 16 до 32 | св. 32 до 63 | св. 63 до 125 | св 125 | ||
Шаг рифлений Р | |||||||
Цветные металлы и сплавы | До 8 Св. 8 до 16 „ 16 в 32 . 32 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | |
0,8 | 0,8 | ||||||
1,0 | 1,0 | ||||||
1,2 | 1,6 | ||||||
Сталь | До 8 Св. „ 16 , 32 32 | 0,8 | 0,8 | —■ | |||
0,8 | 1,0 | 1,0 | — | ||||
1,2 | 1,2 | — | |||||
1,6 | 2,0 | ||||||
8 до 16Редактор В. П. Огурцов
Технический редактор И. М. Ильичева
Корректор И. Ф. Фомина
Сдано в набор 08.12. 75 Подл, в печ. 05. 03. 76 0,375 и д Тир 16000 Иена 2 коп.
Ордена «Знак Почета» Издательство стандартов. Москва, Д-557, Новопресненский пер., 3
Калужская типография стандартов, ул. Московская, 256. Зак. 2810
Система NormaCS® www.normacs.ru 24.02.2007 10:37:51
Скачать бесплатно
2.
12. РИФЛЕНИЯ. ГОСТ 21474-75РИФЛЕНИЯ ПРЯМЫЕ ДЛЯ ВСЕХ ВИДОВ МА ТЕРИАЛОВ
|
|
|
|
|
|
|
|
| Размеры в мм | |
| Ширина |
|
| Диаметр накатываемой поверхности D |
| |||||
|
|
| св. 8 | св. 16 | св. 32 | св. 63 |
| |||
накатываемой | до 8 | св.125 | ||||||||
до 16 | до 32 | до 63 | до 125 | |||||||
поверхности В |
|
| ||||||||
|
| Шаг рифления Р |
|
| ||||||
|
|
|
|
|
|
|
| |||
|
| ДО | 4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,8 | 1,0 | |
св. | 4 | » | 8 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 1,0 | |
» | 8 | » | 16 | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 | 1,0 | |
» | 16 | » | 32 | 0,5 | 0,6 | 0,8 | 1,0 | 1,0 | 1,2 | |
» | 32 |
|
| 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | |
РИФЛЕНИЕ СЕТЧАТОЕ
|
|
|
|
|
|
|
| Размеры в мм | |
|
| Ширина |
| Диаметр накатываемой поверхности | D | ||||
|
|
| св. | св.16 | св.32 | св. 63 | |||
Материал |
| накатываемой | до 8 | ||||||
| до 16 | ДО 32 | до 63 | до 125 | |||||
| поверхности В |
| |||||||
заготовки |
|
|
| Шаг рифления Р |
|
| |||
|
|
|
|
|
|
|
| ||
Цветные |
|
| ДО | 8 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 |
металлы и | св. | 8 | » | 16 | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 |
сплавы | » | 16 | » | 32 | 0,5 | 0,6 | 0,8 | 1,0 | 1,0 |
|
|
| до | 8 | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 |
Сталь | св. | 8 | » | 16 | 0,5 | 0,8 | 1,0 | 1,0 | 1,0 |
| » | 16 | » | 32 | 0,5 | 0,8 | 1,0 | 1,2 | 1,2 |
ПРИМЕРЫ УСЛОВНОГО ИЗОБРАЖЕНИЯ И ОБОЗНА ЧЕНИЯ РИФЛЕНИЙ НА ЧЕРТЕЖАХ
Прямое рифление с шагом Р =1 мм | Сетчатое рифление с шагом Р =1,6 мм | |
Рифление прямое 1,0 | Рифление сетчатое 1,0 | |
ГОСТ 21474-75 |
| |
— | 1 |
|
ПРИМЕЧАНИЯ: 1.
Шаг рифления Р брать из рядов: для прямого – 0,5; 0,6; 0,8; 1; 1,2; 1,6 мм; для сетчатого – 0,5; 0,6; 0,8; 1; 1,2; 1,6; 2 мм.
2.Высота рифления h: для стали 0.25-0JP; для цветных металлов и сплавов 0,25-0,5Р.
3.Для рифлений по стали а=70°; по цветным металлам и сплавам а=90°.
Berger Group — производитель и поставщик сит для дробильно-сортировочного оборудования
Предыдущий Следующее
Оборудование
Производим сита для сортировочных сит таких как: Extec, Kleemann, Pegson, Keestrack Powerscreen, Fintec, Metso, Finlay, McCloskey, RubbleMaster, Hazemag, Parker, And Hartl, Nordberg, Sandvik, Maximus.
Сетка гофрированная для просеивающих машин, применяемых в дорожно-строительной, строительной, металлургической промышленности для рассева материалов на фракции при температуре от – 40 до +40 градусов. Сетка из стали 70-90 предназначен для просеивания строительных материалов, углей, руд черных и цветных металлов, горючих сланцев, кокса, агломерата, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрования.
Материал:
Сетка из стальной гофрированной проволоки для экранов ГОСТ 3306-88), вес
Проволока из углеродистой стали пружинной марки 45, 70-90.
Размеры гофрированной сетки для экранов:
Стандарт – 1750х4500мм; Под заказ – длина до 6000мм, ширина 1000-2000мм. Размер ячеек в свету от 2,5мм до 150мм. Диаметр проволоки от 1,2 до 12 мм.
Оборудование:
- Ammann Bernardi Phoenix
- Амоматик Эрмонт Спеко
- Астек Каллотиконе Телтомат
- Беннингховен, Вибау
Масса сетки гофрированной для просеивания на основании ГОСТ 3306-88
| № п/п | Размеры ячеек мм. | Сетка с квадратными ячейками из стальной гофрированной проволоки ГОСТ 3306-88 Ячейка (диаметр стержня) | Изд. изм. | Вес 1кв.м |
|---|---|---|---|---|
| 1 | 4500*1750 | 3 (1,6) | кв.м. | 7,40 |
| 2 | 4500*1750 | 3 (2,0) | кв. м. | 10,64 |
| 3 | 4500*1750 | 4 (1,6) | кв.м. | 6,08 |
| 4 | 4500*1750 | 4 (1,8) | кв.м. | 7,43 |
| 5 | 4500*1750 | 4 (2,0) | кв.м. | 8,87 |
| 6 | 4500*1750 | 4 (2,5) | кв.м. | 12,79 |
| 7 | 4500*1750 | 4 (3,0) | кв.м. | 17,10 |
| 8 | 4500*1750 | 5 (2,0) | кв.м. | 7,60 |
| 9 | 4500*1750 | 5 (2,5) | кв.м. | 11,08 |
| 10 | 4500*1750 | 5 (3,0) | кв.м. | 17,72 |
| 11 | 4500*1750 | 6 (2,0) | кв.м. | 6,65 |
| 12 | 4500*1750 | 6 (3,0) | кв.м. | 13,23 |
| 13 | 4500*1750 | 7 (3,0) | кв. м. | 11,97 |
| 14 | 4500*1750 | 8 (3,0) | кв.м. | 10,88 |
| 15 | 4500*1750 | 8 (4,0) | кв.м. | 17,73 |
| 16 | 4500*1750 | 9 (4,0) | кв.м. | 16,37 |
| 17 | 4500*1750 | 10 (3,0) | кв.м. | 9,21 |
| 18 | 4500*1750 | 10 (4,0) | кв.м. | 15,19 |
| 19 | 4500*1750 | 10 (5,0) | кв.м. | 22,16 |
| 20 | 4500*1750 | 12 (3,0) | кв.м. | 7,98 |
| 21 | 4500*1750 | 12 (4,0) | кв.м. | 13,29 |
| 22 | 4500*1750 | 12 (5,0) | кв.м. | 19,56 |
| 23 | 4500*1750 | 13 (3,0) | кв.м. | 7,48 |
| 24 | 4500*1750 | 13 (4,0) | кв. м. | 14,18 |
| 25 | 4500*1750 | 14 (3,0) | кв.м. | 7,04 |
| 26 | 4500*1750 | 14 (4,0) | кв.м. | 11,82 |
| 27 | 4500*1750 | 14 (5,0) | кв.м. | 17,49 |
| 28 | 4500*1750 | 15 (4,0) | кв.м. | 11,20 |
| 29 | 4500*1750 | 15 (5,0) | кв.м. | 16,62 |
| 30 | 4500*1750 | 16 (4,0) | кв.м. | 10,63 |
| 31 | 4500*1750 | 16 (5,0) | кв.м. | 15,83 |
| 32 | 4500*1750 | 16 (6,0) | кв.м. | 21,76 |
| 33 | 4500*1750 | 18 (3,0) | кв.м. | 5,70 |
| 34 | 4500*1750 | 18 (4,0) | кв.м. | 9,67 |
| 35 | 4500*1750 | 18 (5,0) | кв. м. | 14,45 |
| 36 | 4500*1750 | 18 (6,0) | кв.м. | 19,95 |
| 37 | 4500*1750 | 19 (5,0) | кв.м. | 13,85 |
| 38 | 4500*1750 | 19 (6,0) | кв.м. | 19,15 |
| 39 | 4500*1750 | 20 (5,0) | кв.м. | 13,10 |
| 40 | 4500*1750 | 20 (6,0) | кв.м. | 18,41 |
| 41 | 4500*1750 | 20 (8,0) | кв.м. | 27,20 |
| 42 | 4500*1750 | 22 (5,0) | кв.м. | 12,31 |
| 43 | 4500*1750 | 22 (6,0) | кв.м. | 17,09 |
| 44 | 4500*1750 | 22 (8,0) | кв.м. | 27,00 |
| 45 | 4500*1750 | 23 (5,0) | кв.м. | 11,87 |
| 46 | 4500*1750 | 23 (6,0) | кв.м. | 16,50 |
| 47 | 4500*1750 | 24 (6,0) | кв.м. | 15,95 |
| 48 | 4500*1750 | 25 (5,0) | кв.м. | 13,74 |
| 49 | 4500*1750 | 25 (6,0) | кв.м. | 16,33 |
| 50 | 4500*1750 | 25 (8,0) | кв.м. | 25,79 |
| 51 | 4500*1750 | 27 (5,0) | кв.м. | 10,39 |
| 52 | 4500*1750 | 27 (8,0) | кв.м. | 24,32 |
| 53 | 4500*1750 | 28 (6,0) | кв.м. | 14,08 |
| 54 | 4500*1750 | 30 (5,0) | кв.м. | 9,50 |
| 55 | 4500*1750 | 30 (6,0) | кв.м. | 13,30 |
| 56 | 4500*1750 | 30 (8,0) | кв. м. | 22,40 |
| 57 | 4500*1750 | 32 (6,0) | кв.м. | 12,60 |
| 58 | 4500*1750 | 32 (8,0) | кв.м. | 21,28 |
| 59 | 4500*1750 | 32 (10,0) | кв.м. | 31,66 |
| 60 | 4500*1750 | 35 (5,0) | кв.м. | 8,31 |
| 61 | 4500*1750 | 35 (6,0) | кв.м. | 11,70 |
| 62 | 4500*1750 | 35 (8,0) | кв.м. | 19,79 |
| 63 | 4500*1750 | 35 (10,0) | кв.м. | 29,55 |
| 64 | 4500*1750 | 36 (8,0) | кв.м. | 19,34 |
| 65 | 4500*1750 | 38 (6,0) | кв.м. | 10,88 |
| 66 | 4500*1750 | 38 (8,0) | кв. м. | 18,50 |
| 67 | 4500*1750 | 39 (8,0) | кв.м. | 18,11 |
| 68 | 4500*1750 | 40 (5,0) | кв.м. | 7,40 |
| 69 | 4500*1750 | 40 (6,0) | кв.м. | 10,40 |
| 70 | 4500*1750 | 40 (8,0) | кв.м. | 15,36 |
| 71 | 4500*1750 | 40 (10,0) | кв.м. | 25,87 |
| 72 | 4500*1750 | 42 (8,0) | кв.м. | 17,02 |
| 73 | 4500*1750 | 45 (6,0) | кв.м. | 9,39 |
| 74 | 4500*1750 | 45 (8,0) | кв.м. | 16,05 |
| 75 | 4500*1750 | 45 (10,0) | кв.м. | 24,18 |
| 76 | 4500*1750 | 48 (8,0) | кв.м. | 15,20 |
| 77 | 4500*1750 | 50 (4,0) | кв.м. | 3,94 |
| 78 | 4500*1750 | 50 (6,0) | кв.м. | 8,54 |
| 79 | 4500*1750 | 50 (8,0) | кв.м. | 14,67 |
| 80 | 4500*1750 | 50 (10,0) | кв.м. | 22,16 |
| 81 | 4500*1750 | 54 (10,0) | кв.м. | 20,78 |
| 82 | 4500*1750 | 55 (8,0) | кв.м. | 13,50 |
| 83 | 4500*1750 | 55 (10,0) | кв.м. | 20,46 |
| 84 | 4500*1750 | 55 (12,0) | кв.м. | 28,58 |
| 85 | 4500*1750 | 60 (6,0) | кв.м. | 7,25 |
| 86 | 4500*1750 | 60 (8,0) | кв.м. | 12,51 |
| 87 | 4500*1750 | 60 (10,0) | кв.м. | 18,99 |
| 88 | 4500*1750 | 60 (12,0) | кв.м. | 26,59 |
| 89 | 4500*1750 | 62 (10,0) | кв.м. | 18,47 |
| 90 | 4500*1750 | 63 (10,0) | кв.м. | 18,22 |
| 91 | 4500*1750 | 63 (12,0) | кв.м. | 25,53 |
| 92 | 4500*1750 | 65 (8,0) | кв.м. | 11,65 |
| 93 | 4500*1750 | 65 (10,0) | кв.м. | 17,73 |
| 94 | 4500*1750 | 65 (12,0) | кв.м. | 24,87 |
| 95 | 4500*1750 | 68 (12,0) | кв.м. | 23,94 |
| 96 | 4500*1750 | 70 (8,0) | кв. м. | 10,90 |
| 97 | 4500*1750 | 70 (10,0) | кв.м. | 16,62 |
| 98 | 4500*1750 | 70 (12,0) | кв.м. | 23,35 |
| 99 | 4500*1750 | 75 (8,0) | кв.м. | 10,25 |
| 100 | 4500*1750 | 78 (6,0) | кв.м. | 5,70 |
| 101 | 4500*1750 | 80 (6,0) | кв.м. | 5,57 |
| 102 | 4500*1750 | 80 (8,0) | кв.м. | 9,67 |
| 103 | 4500*1750 | 80 (10,0) | кв.м. | 14,78 |
| 104 | 4500*1750 | 80 (12,0) | кв.м. | 20,82 |
| 105 | 4500*1750 | 82 (8,0) | кв.м. | 9,46 |
| 106 | 4500*1750 | 85 (8,0) | кв. м. | 9,15 |
| 107 | 4500*1750 | 90 (10,0) | кв.м. | 13,30 |
| 108 | 4500*1750 | 90 (12,0) | кв.м. | 18,77 |
| 109 | 4500*1750 | 100 (10,0) | кв.м. | 12,09 |
| 110 | 4500*1750 | 100 (12,0) | кв.м. | 17,09 |
| 111 | 4500*1750 | 120 (12,0) | кв.м. | 14,50 |
| 112 | 4500*1750 | 130 (12,0) | кв.м. | 11,70 |
| 113 | 4500*1750 | 140 (12,0) | кв.м. | 9,30 |
Упаковка:
Сетка узорчатая жесткая гофрированная сита изготавливается в виде прямоугольных карточек. В качестве средства упаковки используется катанка диаметром 5,5; 6,5 мм и выровнены не менее чем в двух местах.
Сетка гофрированная Цена, Сетка канилированная сложногофрированная
homeen / Сетка металлическая / Гофрированная, жестяная
Сетка гофрированная цена ➤
Сетка рифленая, сложногофрированная, сформированная из ткани по крайней мере один из них гофрированный.
Цена сетки гофрированной и консервной
В прайс-листе цена сетки гофрированной и цена сетки консервной указывается при условии закупки оптовой партии. Цена с НДС. Если вы решите купить профнастил в меньшем количестве, цена может быть увеличена. Чтобы узнать цену на малую партию сетки, позвоните региональному менеджеру по продажам
За дополнительную плату предоставляем услугу сварки уголков.
Сетка классификация

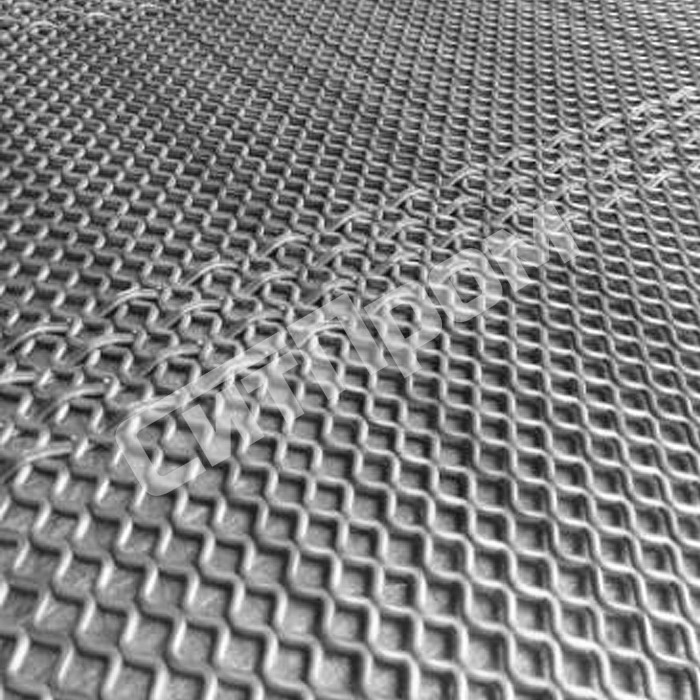

Сетка рифленая имеет квадратные ячейки и прямоугольные ячейки.

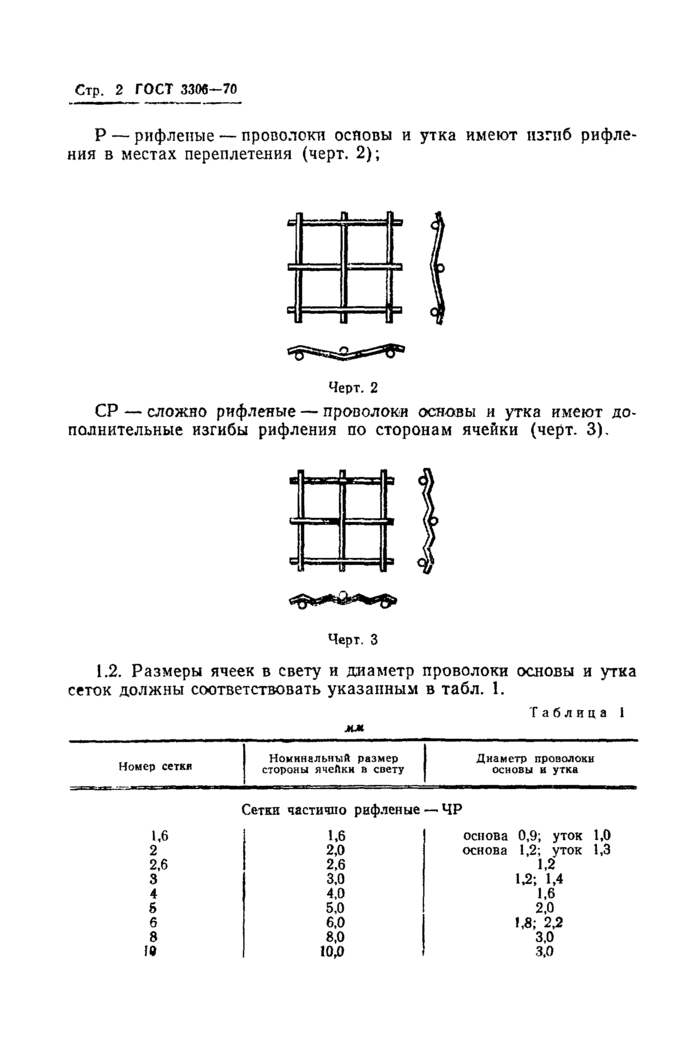

По типу гофра сетка выпускается:
CR – сетка частично гофрированная, у которой уточная проволока (поперек сетчатого полотна) гофрирована в месте переплетения, а основная проволока (по сетчатому полотну) не гофрирована;
Р – сетка гофрированная, у которой проволока основы и утка гофрированы в местах переплетения;
СР представляет собой сложногофрированную (баночную) сетку, в которой проволока основы и утка имеют гофры в местах переплетения и дополнительные гофры по бокам ячейки.
Сложная гофрированная сетка называется консервной сеткой. Встречается название «кальцинированная сетка».
Сетка канилированная – это название закрепилось, в первую очередь, в строительной сфере и среди производителей заборных карт.
Обозначение сетки гофрированной
В товаросопроводительных документах сетка гофрированная обозначается буквами
- ЧР – частично гофрированная .
- R – гофр .
- СР – сложного гофрированного .
Цифры после букв обозначают в мм размер ячейки, диаметр провода, размер карты (высота х длина).
Сетка сложногофрированная (канилированная)
Размер ячейки консервной сетки от 18х18мм до 110х110мм.
Форма ячеек как квадратная, так и прямоугольная.
Диаметр проволоки 3-6мм.
Консервная сетка стоит недешево, и нет необходимости снижать ее стоимость за счет снижения прочностных характеристик.

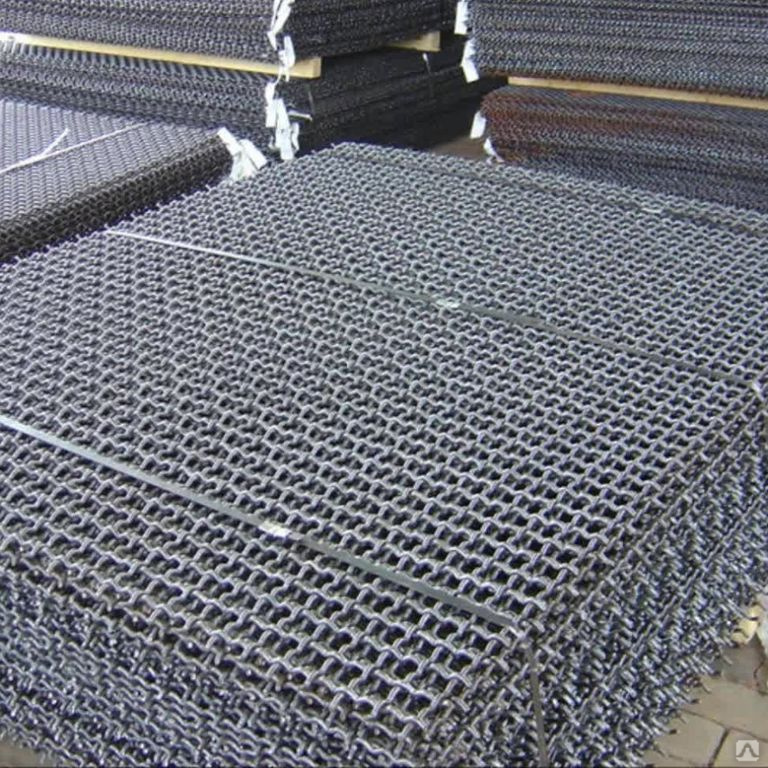

На фото ниже вы видите сетка консервная из оцинкованной проволоки, которую мы можем изготовить по вашему заказу.
В нашей компании можно заказать консервную сетку из оцинкованной или неоцинкованной проволоки с полимерным покрытием. Полимерное покрытие – порошковая краска, запекаемая в печи.
Таким образом, Вы сэкономите на покраске и получите прочное и красивое полимерное покрытие на консервной сетке. Если купить оцинкованную консервную сетку с полимерным покрытием, то она будет вечной.
Мы доставим гофрированную сетку на ваш склад в любой город Украины. Отгрузим консервную сетку со складов в Запорожье, Днепре или Кривом Роге.
Забор из проволочной сетки
Применение гофрированной сетки
- Чаще всего используется для установки заборов.
- для просеивания сыпучих материалов различных фракций. Например, рифленую сетку Р 5х2,2 применяют при производстве щебня, другие сетки применяют для отсева черных руд цветных и черных металлов, окатышей, кокса, горючих сланцев, агломерата, угля, кусковых строительных материалов.
- сетка рифленая для крепления горных и горных выработок;
- Сетка консервированная для ограждения садовых участков и теннисных кортов и т.п.;
- профнастил для армирования железобетонных конструкций неравномерной прочности;
- для армирования дорожных покрытий и др.;
- консервы для изготовления клеток и вольеров;
- Сетка рифленая для ограждения опасных узлов машин и механизмов.

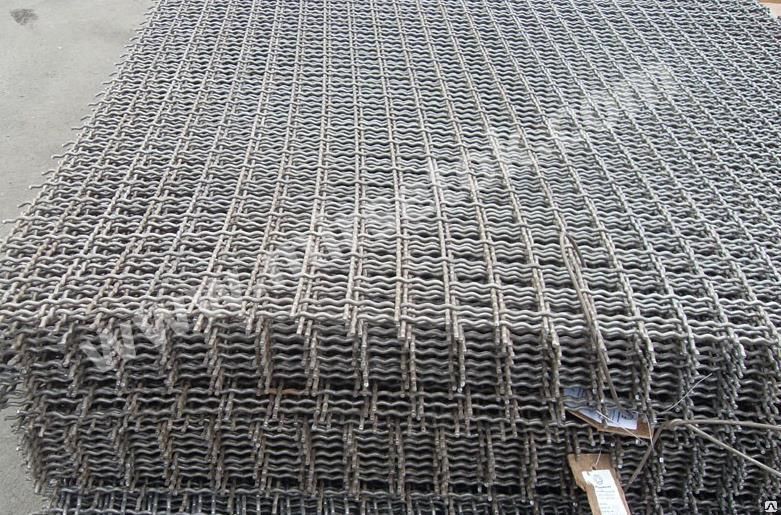

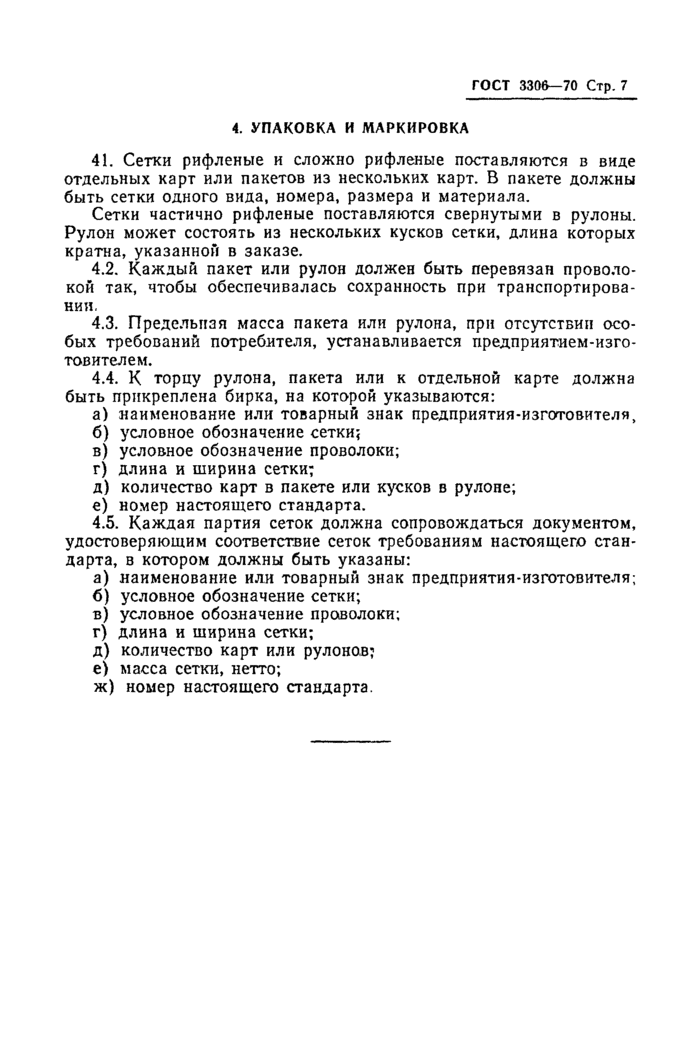

Упаковка из гофрированной сетки
Карты с размерами:
- максимальная ширина карты – 2,0 м,
- максимальная длина карты 5,0 м.
Карты изготавливаются любой ширины и длины в установленных пределах, кратностью 500 мм.
Карточки завязаны в пакеты по 40 и 60 штук. Вес посылки не должен превышать 1500 кг. Гофрированная сетка может поставляться промасленной.
Сетка рифленая ГОСТ 3306-88 | ||||||
Обозначение | Размеры, мм | Map area, m 2 | Weight 1 m 2 mesh, kg | |||
Cell | Wire Ø | Map | ||||
P6 | 6 | 2. | 1750×4500 | 7.875 | 7.707 | |
P8 | 8 | 3 | 1750×4500 | 7.875 | 10.555 | |
P10 | 10 | 3 | 1750×4500 | 7.875 | 8,888 | |
P12 | 12 | 3 | 1750×4500 0003 | 7.875 | 7.6 | |
P13 | 13 | 3 | 1750×4500 | 7.875 | 7.193 | |
P13 | 13 | 4 | 1750×4500 | 7,875 | 11,875 | 0050|
P16 | 16 | 4 | 1750×4500 | 7. | 10.157 | |
P22 | 22 | five | 1750×4500 | 7,875 | 11,853 | |
P25 | 25 P25 | 25 0053 | five | 1750×4500 | 7.875 | 10.905 |
CP35 | 35 | five | 1750×4500 | 7.875 | 8.208 | |
CP40 | 40 | пять | 17500053 | 7.875 | 7.42 | |
2
875Corrugated mesh TU U 322-001 | -012-2001 | |||||
designation | Dimensions, mm | Map area, M 2 | Вес 1 M 2 MESH, кг | |||
Ячейка | Провод Ø | Карта | ||||
Карта | ||||||
9003 | ||||||
3 | 1. | 1500×4500 | 6.75 | 6.81 | ||
P4 | 4 | 1.8 | 1500×4500 | 6.75 | 7,254 | |
P5* | Пять | 2 | 1750×4500 | 7.875 | 7.401 | |
P5 | five | 2.2 | 1750×4500 | 7.875 | 8.533 | |
P6* | 6 | 2 | 1750×4500 | 9 03 9.000200536.373 | ||
P8 | 8 | 2.5 | 1750×4500 | 7.875 | 7.559 | |
P11 | eleven | 3 | 1750×4500 | 7,875 | 8,176 | |
P14* | ||||||
P14* 0003 | fourteen | 3 | 1750×4500 | 7. | 6.488 | |
P15 | 15 | 3 | 1750×4500 | 7.875 | 6.159 | |
P18 | восемнадцать | 1750×4500 | 7.875 | 9.279 | ||
P20 | twenty | five | 1750×4500 | 7.875 | 12.706 | |
P25 | 25 | 5,0 н/д | 1750×4500 | |||
10.905 | ||||||
CP30 | thirty | five | 1750×4500 | 7.875 | 9.179 | |
CP30 | thirty | 5,0 н/д | 1750×4500 | 7,875 | 9,179 03 | |
CP40 | 40 | 4 | 1750×4500 | 7. | 4.751 | |
CP40 | 40 | 4.0 n/a | 1500×2500 | 3,75 | 4,751 | |
CP40 | 40 | 905340 | 900340 | 0521750×4500 | 7.875 | 7.42 |
CP50 | fifty | 5.0 n/a | 1750×4500 | 7.875 | 6.129 | |
СР40х70 | 40×70 | 5.0 n/a | 1500×2800 | 4.2 | 5.899 | |
6
875
875 Зная массу консервной и гофрированной сетки, можно контролировать диаметр проволочной сетки и размер ячеек этих сеток.
