9 9000 Он используется там, где отверстие относительно мало по сравнению с диаметром проволоки.

Этот тип плетеной проволоки используется только в грубых спецификациях для поддержания точности плетения в течение всего срока службы сита, где раскрытие велико по отношению к диаметру проволоки.

Этот тип проволоки используется в грубых плетениях тонкой плетеной проволоки для обеспечения большей стабильности, плотности переплетения и максимальной жесткости. Это очень распространено в проволочной сетке с отверстиями размером более 1/2 дюйма (12,7 мм). обеспечивает длительный срок службы, устойчивый к истиранию, так как нет выступов на верхней части, которые могут износиться.Проволока с плоским верхом обеспечивает наименьшее сопротивление течению и очень популярна в некоторых архитектурных и структурных приложениях, где желательна гладкая поверхность с одной стороны.

Наиболее распространенное плетение из проволочной сетки, плетение из проволоки одинакового диаметра. Этот стиль создает экраны с одинаковым количеством ячеек в обоих направлениях.

Каждая проволочная сетка обычно проходит над двумя проволоками основы и под двумя квадратными отверстиями. Саржевое переплетение может быть изготовлено из проволоки большего диаметра, чем это было бы возможно в простом квадратном переплетении, для получения большей прочности, плотности или коррозионной стойкости.

Этот вид переплетения представляет собой полотняное плетение с верхним и нижним узором. Простая голландская плетеная проволока имеет очень плотное плетение, потому что используется более тонкая проволока меньшего диаметра. Голландское плетение не имеет прямого и четкого открытия, как большинство стилей простого плетения. Вместо этого стиль плетения создает извилистый путь, по которому можно добиться очень тонкой фильтрации и удержания частиц. Голландские переплетения могут быть определены «количеством ячеек» или «абсолютным рейтингом фильтра».

Этот стиль плетения похож на простой голландский, за исключением того, что он соткан в стиле саржевого переплетения. Каждая проволока проходит над двумя проволоками, а затем под двумя проволоками, по-прежнему используя проволоку меньшего диаметра, что обеспечивает еще более плотное плетение и еще более тонкую фильтрацию, чем простое голландское плетение.

Этот стиль переплетения аналогичен простому голландскому переплетению, за исключением того, что проволока основы и шита перевернуты. Более крупные нити шюта сплетены ближе друг к другу, чем обычно можно увидеть в простом голландском переплетении.

Это проволочная ткань полотняного переплетения, сотканная сверху и снизу с разным количеством проволок в направлении основы и нити, что дает прямоугольное отверстие проволочное полотно. Прямоугольные отверстия часто используются в операциях просеивания и калибровки для увеличения пропускной способности продукта с небольшими потерями в точности. Чтобы снизить материальные затраты, неучтенная проволочная сетка может быть заменена квадратной проволочной сеткой в ​​некоторых приложениях, не требующих высокого уровня точности. Некоторые поставщики проволочной ткани заменят проволочную ткань, не имеющую отношения к счету, если производителем не указаны сертификаты. Например, 90 x 100 меш может быть заменен на 100 x 100.

Обычно сотканная в стиле Plain Square, каждая основа и «сетка» состоит из «пучка» или «группы» проволоки малого диаметра, которые вплетаются в готовое изделие.

Изделия из тканой проволоки – Промышленная тканая проволока – в наличии!

Материалы обычной тканой проволоки

• Углеродистая сталь: Низкая, Высокая, закаленная в масле
• Нержавеющая сталь: Немагнитные типы 304, 304L, 309, 310, 316, 316L, 317, 321, 330, 347; Магнитные типы 410, 430
• Медь и медные сплавы: Медь, латунь, бронза, фосфористая бронза
• Алюминий и алюминиевые сплавы: 1350-h29
• Никель и никелевые сплавы: Никель, Monel® 400, Hastelloy B, Hastelloy C, Inconel® 600, Incoloy® 800, нихром I, нихром V

Проволочная сетка из нержавеющей стали, в частности, нержавеющая сталь типа 304, является наиболее популярным материалом для производства плетеной сетки. 304, также известный как 18-8 из-за его 18-процентного содержания хрома и восьми процентов никеля, представляет собой основной нержавеющий сплав, сочетающий в себе прочность, коррозионную стойкость и доступность. Нержавеющая сталь типа 304 обычно является лучшим вариантом при изготовлении решеток, вентиляционных отверстий или фильтров, используемых для общего просеивания жидкостей, порошков, абразивов и твердых частиц.

Изделия из плетеной проволочной сетки, также известные как плетеная проволочная ткань, сотканы на ткацких станках, процесс аналогичен тому, который используется для плетения одежды. Сетка может состоять из различных схем обжатия блокирующих сегментов. Этот метод блокировки, который влечет за собой точное расположение проводов друг над другом и под ним перед их обжимом на месте, создает прочный и надежный продукт. Высокоточный производственный процесс делает тканую проволочную сетку более трудоемкой в ​​производстве, поэтому она обычно дороже, чем сварная проволочная сетка.

Обжимные и тканые плетеные сетки

Отверстия для проволоки и размеры варьируются в широком диапазоне. Marco Specialty Steel предлагает множество различных рисунков переплетения и стилей предварительного обжатия. Ниже приведены примеры доступных стилей обжима и плетения. Для получения более подробной информации см. нашу страницу «Стили обжима и переплетения».

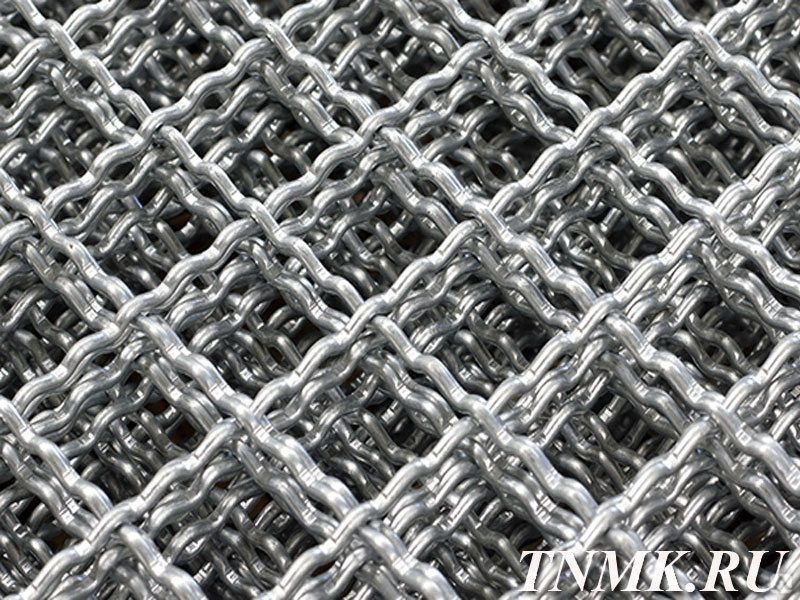

Типы обжима из плетеной проволоки

• Обжим с замком: Обжим с замком состоит из наборов предварительно обжатых проводов или выпуклостей. Это фиксирует сетку на месте, создавая чрезвычайно жесткий продукт.
• Двойной гофр: Ткань из проволочной сетки с двойным гофром имеет узор из проволок основы, проходящих над проволокой и под проволокой.
• Intercrimp: Обычно используемая для экранов и архитектурных приложений, плетеная сетка Intercrimp обеспечивает превосходную прочность и стабильность, предлагая при этом жесткое решение.
• Плоская вершина: Как следует из названия, форма обжима с плоской вершиной имеет гладкую верхнюю плоскость, которая облегчает поток материалов.

Стили с теновым переклоном

• Plain / Double: . и под заливной проволокой под прямым углом.
• Квадратная сетка из саржи: Обычно используемая для применений, требующих управления более тяжелыми нагрузками и более тонкой фильтрации, сетка из проволочной сетки с квадратным плетением из саржи имеет характерный параллельный диагональный рисунок.
• Саржа голландская: Саржа голландская известна своей превосходной прочностью, которая достигается за счет укладки большого количества проволоки в определенные участки переплетения. Этот стиль плетеной проволочной ткани также может фильтровать частицы размером до двух микрон.
• Reverse Plain Dutch: Этот стиль тканого проволочного переплетения имеет большую проволоку основы и меньшее количество проволок для шюте, чем в стилях Plain или Twill Dutch.
• Plain Dutch: Стиль Plain Dutch отличается наклонными по диагонали отверстиями, которые трудно увидеть, но при этом получается прочная, компактная проволочная сетка, которая хорошо подходит для фильтрующих тканей.
• Более подробную информацию см. на нашей странице Стили обжима и переплетения .

Доступны индивидуальные решения из плетеной проволочной сетки

Если вы не можете найти подходящую тканую проволочную сетку в нашем обширном ассортименте, просто сообщите нам об этом. Что делает нас одним из лучших поставщиков тканых проволочных сеток в Техасе и за его пределами, так это наша готовность работать с нашими клиентами, чтобы предоставить идеальный продукт для их нужд. Наше предприятие площадью 35 000 квадратных футов включает в себя производственный цех, полностью оборудованный опытными производителями, у которых есть необходимые инструменты для преобразования любого из наших продуктов на складе в индивидуальные творения, которые решают уникальную проблему быстро, эффективно и по доступной цене.

Мы можем работать с вашими чертежами или чертежами, чтобы создавать нестандартные изделия из проволоки для любого применения.

Marco Specialty Steel располагает всем оборудованием, необходимым для производства необходимого вам тканого изделия из проволочной сетки. Марко всегда готов помочь, от наших опытных продавцов до наших опытных производителей.

Как правильно выбрать продукт для ваших нужд

Являясь одним из ведущих поставщиков проволочной сетки в Техасе и за его пределами, вы можете довериться Marco Specialty Steel за полезные советы по выбору лучшего продукта для ваших задач.

Мы поможем вам оценить все факторы, влияющие на процесс принятия решений. К ним относятся определение идеального размера сетки (диаметр отверстий в сетке), количество сеток (количество проволок, находящихся в каждом линейном дюйме) и тип переплетения (это повлияет на возможности фильтрации сетки). Вы сможете двигаться вперед по своим проектам с полной уверенностью.

Общие области применения

Невероятная прочность и универсальность изделий из тканых проволочных сеток делают их отличным выбором для множества применений, в том числе:

• Просеивание и калибровка
• Архитектурные применения, когда важна эстетика
• Заполняющие панели, которые можно использовать для пешеходных перегородок
• Фильтрация и разделение
• Защита от ослепления
• Защита от радиопомех и электромагнитных помех
• Экраны для вентиляторов
• Поручни и ограждения
• Борьба с вредителями и клетки для скота
• Технологические сита и центрифужные сита
• Воздушные и водяные фильтры
• Обезвоживание, контроль твердой/жидкой фаз
• Обработка отходов
• Фильтры и сетчатые фильтры для воздушных, масляных, топливных и гидравлических систем
• Топливные элементы и брызговики
• Сепараторные и катодные экраны
• Опорные решетки катализатора из прутковой решетки с покрытием из проволочной сетки

СТОЛ PRINT ET WOVEN WIRE MESH

Стол плетеной сетки

Сетка	Диаметр проволоки	Отверстие	Открытая площадь, %	Вес/кв. фут
1″ x 1″	.063	.937	7,8	.256
1″ x 1″	.080	.920	87,8	.400
1″ x 1″	.092	.908	82,4	.544
1″ x 1″	.105	.895	80,1	.710
1″ x 1″	.120	.880	77,4	.928
1″ x 1″	.135	.865	74,8	1,18
1″ x 1″	.148	.852	72,6	1,42
1″ x 1″	.162	.838	70,2	1,70
1″ x 1″	.192	.808	65,3	2,40
1″ x 1″	.250	.750	56,3	4,12
3/4″ x 3/4″	. 063	.687	83,9	.340
3/4″ x 3/4″	0,072	0,678	81,7	0,445
3/4″ x 3/4″	.080	.670	79,8	.549
3/4″ x 3/4″	.092	.658	76,9	.728
3/4″ x 3/4″	.105	.645	73,9	.950
3/4″ x 3/4″	.120	.630	70,5	1,24
3/4″ x 3/4″	.135	.615	67,2	1,58
3/4″ x 3/4″	.148	.602	64,4	1,91
3/4″ x 3/4″	.162	.588	61,4	2,29
3/4″ x 3/4″	.192	.558	55,3	3,25
3/4″ x 3/4″	.250	. 500	44,4	5,62
5/8″ x 5/8″	.063	.562	80,9	.409
5/8″ x 5/8″	.072	.553	78,3	.535
5/8″ x 5/8″	.080	.545	76,0	.661
5/8″ x 5/8″	.092	.533	72,7	.879
5/8″ x 5/8″	.105	.520	69,2	1,15
5/8″ x 5/8″	.120	.505	65,3	1,50
5/8″ x 5/8″	.135	.490	61,5	1,91
2 x 2	.047	.453	82,1	.284
2 x 2	.054	.446	796	.376
2 x 2 Рыночная проволочная сетка 2 x 2 Сетка x 0,063	. 063	.437	76,4	.512
2 x 2	.072	.428	70,6	.830
2 x 2	.092	.408	66,6	1,10
2 x 2	.105	.395	62,4	1,44
2 x 2	.120	.380	57,8	1,90
2 x 2	.135	.365	53,3	2,42
3 x 3	.047	.286	73,6	.428
3 x 3 Рыночная проволочная сетка 3 x 3 Сетка x 0,054	.054	.279	70,1	.567
3 x 3	.063	.270	65,6	.776
3 x 3	.072	.261	61,3	1,02
3 x 3	.080	.253	57,6	1,26
3 x 3	. 092	.241	52,3	1,69
3 x 3	.105	.228	46,8	2,22
3 x 3	.120	.213	40,8	2,94
3 x 3	.135	.198	35,3	3,78
4 x 4	.028	.222	78,9	.202
4 x 4	.032	.218	76	.264
4 x 4	.035	.215	74	.317
4 x 4	.041	.209	69,9	.436
4 x 4	.047	.203	65,9	.576
4 x 4	.054	.196	61,5	.764
4 x 4 Рыночная проволочная сетка 4 x 4 Сетка x 0,063	.063	.187	56	1,05
4 x 4	. 072	.178	50,7	1,38
4 x 4	.080	.170	46,2	1,72
4 x 4	.092	.158	39,9	2,31
4 x 4	.105	.145	33,6	3,06
4 x 4	.120	.130	27	3,89
4 x 4	.135	.115	21,2	5,04
5 x 5	.032	.168	70,6	.332
5 x 5	.035	.165	68,1	.398
5 x 5 Проволочная сетка рыночного класса 5 x 5 Сетка x 0,041	.041	.159	63,2	.549
5 x 5	.047	.153	58,5	.726
5 x 5	.054	.146	53,3	. 967
5 х 5	.063	.137	46,9	1,33
5 x 5	.072	.128	41	1,76
5 x 5	.080	.120	36	2,21
5 x 5	.092	.108	29,2	2,83
6 x 6	.028	.139	69,6	.305
6 x 6	.032	.135	65,6	.400
6 x 6 Рыночная проволочная сетка 6 x 6 Сетка x 0,035	.035	.132	62,7	.481
6 x 6	.041	.126	57,2	.665
6 x 6	.047	.120	51,8	.882
6 x 6	.054	.113	46	1,18
6 x 6	. 063	.104	38,9	1,63
6 x 6	.072	.095	32,5	2,17
6 x 6	.080	.087	27,2	2,59
6 x 6	.092	.075	20,2	3,53
7 х 7	.028	.115	64,8	.358
7 x 7	.032	.111	60,4	.470
7 x 7	.035	.108	57,2	.565
7 x 7	.041	.102	51	.784
7 x 7	.047	.096	45,2	1,04
7 x 7	.054	.089	38,8	1,40
7 x 7	.063	.080	31,4	1,85
8 x 8	. 020	.105	70,6	.207
8 x 8	.023	.102	66,6	.275
8 x 8	.025	.100	64	.326
8 x 8 Рыночная проволочная сетка 8 x 8 Сетка x 0,028	.028	.097	60,2	.411
8 x 8	.032	.093	55,4	.541
8 x 8	.035	.090	51,8	.651
8 x 8	.041	.084	45,2	.906
8 x 8	.047	.078	38,9	1,21
8 x 8	.054	.071	32,3	1,63
8 x 8	.063	.062	24,6	2,16
9 x 9	.023	.088	62,7	. 311
9 x 9	.032	.079	50,6	.614
9 x 9	.035	.076	46,8	.740
9 x 9	.047	.064	33,2	1,38
9 x 9	.063	.048/.042	17,3	2,57
9 x 9-1/2	.063	.048/.042	17,3	2,59
10 x 10	.020	.080	64	.261
10 x 10	.023	.077	59,3	.347
10 x 10 Проволочная сетка товарного качества 10 x 10 Mesh x 0,025	.025	.075	56,3	.412
10 x 10	.028	.072	51,8	.521
10 x 10	.032	.068	46,2	. 688
10 x 10	.035	.065	42,3	.831
10 x 10	.041	.059	34,8	1,16
10 x 10	.047	.053	28,1	1,48
12 x 12	.018	.065	60,8	.255
12 x 12 Проволочная сетка товарного качества 12 x 12 Сетка x 0,023	.023	.060	51,8	.422
12 x 12	.028	.055	43,6	.635
12 x 12	.032	.051	37,5	.843
12 x 12	.035	.048	33,2	1,02
12 x 12	.041	.042	25,4	1,37
14 x 14	.017	.054	57,2	. 266
14 x 14	.018	.053	55,1	.299
14 x 14 Рыночная проволочная сетка 14 x 14 сетка x 0,020	.020	.051	51	.372
14 x 14	.023	.048	45,2	.498
14 х 14	.025	.046	41,5	.593
14 x 14	.028	.043	36,2	.755
14 x 14	.032	.039	29,8	1,06
16 x 16	.016	.047	55,4	.271
16 x 16 Проволочная сетка товарного качества 16 x 16 Сетка x 0,018	.018	.045	50,7	.345
16 x 16	.023	.040	39,9	.577
16 x 16	. 025	.038	36	.689
16 x 16	.028	.035	30,5	.836
16 x 16	.032	.031	23,8	1,12
16 х 16	.035	.028	19,4	1,37
18 x 14	.011	.045/.060	70,6	.102
18 x 18	.009	.047	70,4	.095
18 x 18 Рыночная проволочная сетка 18 x 18 Сетка x 0,017	.017	.039	48,3	.348
18 x 18	.020	.036	41.1	.490
18 x 18	.023	.033	34,4	.660
18 x 18	.025	.031	30,3	.750
20 x 20	. 009	.041	67,2	1,05
20 x 20	.014	.036	51,8	.261
20 x 20	.014	.036	51,8	.261
20 x 20	.015	.035	49	.301
20 x 20 Рыночная проволочная сетка 20 x 20 Mesh x 0,016	.016	.034	46,2	.344
20 x 20	.017	.033	43,6	.391
20 x 20	.018	.032	41	.441
20 x 20	.020	.030	36	.552
20 x 20	.023	.027	29,2	.708
20 x 20	.025	.025	25	.850
24 x 24	.010	. 032	57,9	.158
24 x 24 Проволочная сетка товарного сорта 24 x 24 Сетка x 0,014	.014	.028	44,2	.318
24 x 24	.020	.022	27,1	.648
26 x 26	.015	.024	37,3	.402
26 x 26	.016	.023	34,2	.461
26 x 26	.017	.022	31,2	.526
26 x 26	.018	.021	28,4	.566
26 x 26	.020	.019	23,1	.713
28 x 28	.010	.026	51,8	.186
28 x 28	.014	.022	38,6	.349
30 x 30	.009	. 025	55,4	.143
30 x 30	.010	.024	51	.180
30 x 30	.010	.023	48,9	.200
30 x 30	.011	.022	44,8	.245
30 x 30 Проволочная сетка товарного качества 30 x 30 Сетка x 0,012	.012	.021	40,8	.294
30 x 30	.013	.020	37,1	.348
30 x 30	.014	.020	35,3	.378
30 x 30	.014	.019	33,5	.408
30 x 30	.015	.018	30,1	.474
30 x 30	.016	.017	26,9	.618
35 x 35	.011	. 018	37,9	.290
35 x 35	.012	.017	33,8	.350
35 x 35	.013	.016	29,8	.416
35 x 35	.014	.015	26.1	.465
40 x 36	.100	.016/.018	40,8	.224
40 x 36	.010	.015/.018	38,5	.243
40 x 40	.008	.017	46,2	.172
40 x 40	.009	.017	43,6	.195
40 х 40	.009	.016	41	.220
40 x 40	.095	.016	38,4	.247
40 x 40 Проволочная сетка товарного сорта 40 x 40 Сетка x 0,010	.010	. 015	36	.276
40 x 40	.012	.013	27	.409
40 x 40	.013	.012	23	.488
45 x 45	.008	.014	40,8	.196
50 x 40	.008	.012/.017	40,8	.184
50 x 50	.008	.012	36	.221
50 x 50 Проволочная сетка товарного качества 50 x 50 сетка x 0,009	.009	.012	33,1	.251
50 x 50	.009	.011	30,3	.284
60 x 40	.007	.010/.019	45,3	.139
60 x 40	.001	.007/.016	29,6	.270
60 x 50	.007	. 010/.014	41,3	.153
60 х 50	.008	.009/.013	34,4	.203
60 x 60	.008	.009	30,5	.237
60 x 60	.009	.008	21,3	.335
60 x 60	.011	.006	11,7	.529
70 x 70	.007	.008	29,8	.208
80 x 70	.006	.007/.009	34,5	.150
80 x 70	.007	.006/.007	22,5	.248
80 x 80 Рыночная сетка 80 x 80 Сетка x 0,055	.006	.007	31,4	.169
80 x 80	.007	.006	19,4	.274
100 x 90	.004	. 006/.007	38,5	.112
100 x 90	.005	.006/.007	32,7	.117
100 x 100	.004	.006	36	.110
100 x 100 Проволочная сетка товарного сорта 100 x 100 Mesh x 0,045	.005	.006	30,3	.142
120 x 120 Проволочная сетка товарного качества 120 x 120 Сетка x 0,037	.004	.005	30,7	.102
120 x 120	.004	.004	26,8	.132
150 x 150 Проволочная сетка товарного качества 150 x 150 сетка x 0,026	.003	.004	37,4	.071
150 x 150	.003	.004	30,4	.093
180 x 180	.002	.004	46	.047
180 x 180	. 002	.003	34,7	.067
200 x 190	.002	.003	34,9	.050
200 x 200 Проволочная сетка товарного сорта 200 x 200 Mesh x 0,021	.002	.003	33,6	.062
200 x 200	.002	.003	29.1	.072
230 x 230	.001	.003	46	.031
250 x 250	.001	.003	42,3	.035
250 x 250 Проволочная сетка 250 x 250 x 0,016
270 x 270	.001	.002	38,6	.037
270 x 270	.002	.002	38	.043
280 x 280	.001	.002	38	.039
300 x 300	.001	. 002	40,5	.031
325 x 325 Проволочная сетка 325x 325 x 0,014

Marco Specialty Steel, Inc. может удовлетворить ваши потребности в плетеной проволочной ткани

Являясь одним из ведущих мировых поставщиков проволочной сетки, Marco Specialty Steel, Inc. является вашей штаб-квартирой для широкого спектра высококачественных стальных сеток. Мы также можем предоставить индивидуальные решения для тканых проволочных сеток для ваших конкретных применений. Обладая более чем четвертьвековым опытом производства тканых проволочных сеток и большим ассортиментом товаров на складе, вы можете рассчитывать на то, что мы найдем лучшее решение для вашей компании.

Мы также известны как ориентированная на клиента металлургическая компания, которая готова сделать все возможное для полного удовлетворения клиентов. Быстрые сроки выполнения работ — наша специализация. Мы понимаем важность выполнения ваших проектов в соответствии с графиком и прилагаем все усилия, чтобы поставлять нашу продукцию как можно быстрее и эффективнее.

Вязаная проволочная сетка (различного диаметра)

Нержавеющая сталь 304, 309, 310, 316, 321 Инконель 600 и 601 и монель 400

Диаметр проволоки 0,006”, 0,008”, 0,0095” и 0,011”

Загрузить техпаспорт в формате PDF Наш процесс поставки вязаной проволочной сетки основан на нашем опыте в отрасли. Сначала мы вяжем нашу сетку в трубчатую форму, затем сплющиваем ее в непрерывные отрезки и, наконец, сворачиваем ее для упаковки.

Использование:

Наша вязаная проволочная сетка для съемной и многоразовой изоляции предназначена для изготовления съемных и многоразовых изоляционных одеял. Благодаря своему гибкому составу наша изоляционная проволочная сетка удерживает и защищает, приспосабливаясь к очень неровным поверхностям. Это позволяет нашей сетке выдерживать нагрузки от многократных монтажных работ, вибрацию, воздействие влаги, коррозию и экстремальные температуры. В результате наша сетка является отличным выбором для строительства аэрокосмических, коммерческих, промышленных и морских площадок.

Размеры:

Стандартная вязка нашей изоляционной сетки из 8 петель на дюйм ширины и 6-8 рядов на дюйм длины. Кроме того, мы также предлагаем нашу вязаную проволочную сетку в следующих размерах.

Диаметры

• 0,006″
• 0,008″
• 0,0095″
• 0,011″

Ширина

• 6″
• 8″
• 10″
• 12″
• 18″
• 24″
• 30″
• 36″
• 38″
• 42″

Мы поставляем нашу изоляционную проволочную сетку либо в плоском, либо в гофрированном виде. Обратите внимание, что гофрированная сетка дает примерно на 20% меньше покрытия (см. таблицу ниже).

Рекомендации:

 Ниже приведен список наших рекомендаций, основанных на различных требованиях к изоляционной проволочной сетке.

• Для максимальной прочности и температуры мы рекомендуем 0,009Диаметр проволоки 5” и 0,011”.

• Для приложений, которые либо прошиты, либо требуют менее частой замены, мы рекомендуем диаметр проволоки 0,008 дюйма.

• Для максимальной гибкости мы рекомендуем диаметр проволоки 0,006 дюйма.

• Для применения при экстремально высоких температурах мы рекомендуем гофрированную сетку. Несмотря на то, что покрытие меньше, гофрированная сетка обеспечивает небольшой воздушный зазор в условиях экстремально высоких температур, а также противодействует склонности материала к усадке при резке.

• Для выхлопных систем мы рекомендуем версии 309 и 310 из нержавеющей стали.

Физические свойства:

Примечание. Указанные ниже температуры основаны на окислительной среде и типичных значениях. Результаты могут отличаться в зависимости от конкретных технических требований каждого приложения.

СПЛАВ	ДИАПАЗОН ТЕМПЕРАТУР	ДИАМЕТР ПРОВОЛОКИ	НА КВ. ФУТ 1-СЛОЙНАЯ ПЛОСКАЯ	PER LB 2-PLY FLAT
304 Stainless	900°F Continuous 1200°F Intermittent	0.011″	13. 0	6.5
304 Stainless	900°F Continuous 1200 °F Intermittent	0.0095″	17.0	8.5
304 Stainless	900°F Continuous 1200°F Intermittent	0.008″	24.0	12.0
304 Stainless	900°F Continuous 1200°F Intermittent	0.006″	39.0	19.5
309 Stainless	1650ºF	Recommended for exhaust applications
310 Stainless	1850°F	Рекомендуется для вытяжных систем
321 Нерж.0420 0.011″	13.0	6.5
321 Stainless	1200°F Continuous 1500°F Intermittent	0.0095″	17.0	8.5
Inconel 600 & 601	2000°F	0.011″	11. 8	5.9
Inconel 600 & 601	2000°F	0.008″	21.8	10.9
Monel 400	1000°F	0,011″	11,2	5,6

Отправить (обязательно)
SalesTrackingAccounts PayableAccounts ReceivableEngineering

Тема

Ваше имя (обязательно)

Компания (обязательно)

Ваш адрес электронной почты (обязательно)

Ваше сообщение

Захваты из проволочной сетки | Электромонтажные устройства

1. Дом
2. Электромонтажные устройства
3. Захваты для проволочной сетки

Снимите с себя нагрузку, выполняя самую сложную работу. Зажимы для проволочной сетки Flexcor® поглощают и ослабляют прямое натяжение, сохраняя критические электрические соединения внутри и снаружи помещений.

РЕЗУЛЬТАТЫ ФИЛЬТРА

Категория

• Электромонтажные устройства (911)
  • Захваты из проволочной сетки (911)
    • Фитинги для захвата шнура (340)
    • Снятие напряжения (286)
    • Поддерживающие захваты (168)
    • Тяговые захваты (117)
  • Электрические аксессуары (1)
    • Вилки и разъемы (1)
• Аудио/Видео (1)
  • Корпуса со структурированной проводкой (1)
    • Аксессуары для корпусов и прокладка кабелей (1)

Бренд

Бренд

Выберите один из брендов Legrand.

• Пасс и Сеймур (911)

Цвет

Цвет

Цвет самого изделия

• Черный (1)
• слоновая кость (1)
• Светлый миндаль (1)
• Белый (1)

Страна происхождения

• Мексика (590)
• Соединенные Штаты (317)
• Китай (1)
• Индия (3)

Тип

Тип

Значение, конкретно обозначающее тип/значение применения ближайшей единицы оборудования/назначенный тип конструкции/общий тип/обозначение типа производителя/конкретная функция/тип применения

• Пыленепроницаемый (8)
• ночник (1)
• Управление кабелями (1)

Заканчивать

Отделка

Отделка самого продукта.

• матовый (1)

Материал

МАТЕРИАЛ

Материал изделия.

• Нейлон (1)

Снимите с себя нагрузку, выполняя самую сложную работу. Зажимы для проволочной сетки Flexcor® поглощают и ослабляют прямое натяжение, поддерживая критические электрические соединения внутри и снаружи помещений.

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  BOX52 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  BOX94 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Избранное

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для снятия натяжения

  BOX70 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  КОРОБКА40 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Служба опорных ручек и автобусная остановка

  FC52 Пасс и Сеймур

  Обслуживание опорных ручек и автобусная остановка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Поддерживающие ручки для обслуживания и остановки автобуса

  FC70 Пасс и Сеймур

  Обслуживание опорных ручек и автобусная остановка

  Посмотреть подробности

• “> Избранное

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для шнура Deluxe с защитой от натяжения, 1/2 дюйма NPT, прямая наружная резьба

  CG410 Пасс и Сеймур

  Зажимы для шнура Deluxe с разгрузкой от натяжения, 1/2 дюйма NPT, прямая наружная резьба

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC050U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для шнура Deluxe с защитой от натяжения, 3/4 дюйма NPT, прямая наружная резьба

  CG612 Пасс и Сеймур

  Зажимы для шнура Deluxe с разгрузкой от натяжения, 3/4 дюйма NPT, прямые с наружной резьбой

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC062U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для снятия натяжения Turnlok® EHU

  FC52GL Пасс и Сеймур

  Зажимы для снятия натяжения Turnlok®/EHU

  Посмотреть подробности

• “> Избранное

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для шнура Deluxe с защитой от натяжения, 3/4 дюйма NPT, прямая наружная резьба

  CG610 Пасс и Сеймур

  Зажимы для шнура Deluxe с разгрузкой от натяжения, 3/4 дюйма NPT, прямые с наружной резьбой

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC075U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Служба опорных ручек и автобусная остановка

  ФК40 Пасс и Сеймур

  Обслуживание опорных ручек и автобусная остановка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Поддерживающие ручки для обслуживания и остановки автобуса

  S40 Пасс и Сеймур

  Служба опорных ручек и шиномонтаж

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC100U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Избранное

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  BOX30 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  КОРОБКА120 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC175U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC125U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC062OF Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Избранное

  Сравнивать Сравнить сейчас

  Зажимы для снятия натяжения Turnlok® EHU

  FC94GL Пасс и Сеймур

  Зажимы для снятия натяжения Turnlok®/EHU

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для шнура Deluxe с защитой от натяжения, 1-1/4 дюйма NPT, прямая наружная резьба

  CG1018 Пасс и Сеймур

  Зажимы для шнура Deluxe с разгрузкой от натяжения, 1-1/4 дюйма NPT, прямая наружная резьба

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения Turnlok® EHU

  FC40GL Пасс и Сеймур

  Зажимы для снятия натяжения Turnlok®/EHU

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения Turnlok® EHU

  FC70GL Пасс и Сеймур

  Промышленные зажимы для снятия натяжения Turnlok® EHU

  Посмотреть подробности

• “> Избранное

  Любимый

  Сравнивать Сравнить сейчас

  Захваты для снятия натяжения

  BOX140 Пасс и Сеймур

  Захваты для снятия натяжения

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC050OF Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Зажимы для шнура Deluxe с защитой от натяжения, 1 дюйм NPT, прямая наружная резьба

  CG816 Пасс и Сеймур

  Зажимы для шнура Deluxe с разгрузкой от натяжения, 1 дюйм NPT, прямая наружная резьба

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC200U Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

• “> Любимый

  Любимый

  Сравнивать Сравнить сейчас

  Опорные захваты для стандартных условий эксплуатации, закрытая сетка

  FC075OF Пасс и Сеймур

  Опорные захваты, стандартное исполнение, закрытая сетка

  Посмотреть подробности

Добавлено в корзину

Связанные категории

Коллекция adorne

Дизайнерские выключатели и розетки

Электрические принадлежности

Электрические коробки

GFCI

Выключатели и диммеры

Контроллеры двигателей и защитные выключатели

Розетки и розетки

Вилки и разъемы

сияющая Коллекция

Датчики и таймеры

Умное освещение

Защита от перенапряжения и разветвители питания

Освещение и питание под шкафом

Настенные пластины

Захваты для проволочной сетки

Проволочная сетка | Архитектурные перила Hollaender

Панели с проволочной сеткой доступны в следующих спецификациях:

• углеродистая сталь с электронным и порошковым покрытием
• алюминий с порошковым покрытием
нержавеющая сталь
• , отполированная по кромке согласно вашей спецификации

Панели заполнения из стальной проволочной сетки

Наши панели заполнения из сварной сетки изготовлены из стальной проволоки диаметром 0,120 дюйма, и каждая вторая проволока приварена к стальной кромке. Наши кромки изготовлены из стали 11-го калибра. откачан из системы, нижняя кромка остается полностью открытой.0003

Невозможно рассчитать несущую способность панелей с проволочной сеткой, поэтому мы тестируем всю конструкцию панели на нашем испытательном стенде, чтобы убедиться, что она соответствует всем применимым строительным нормам.

Для наружного использования наши панели заполнения из проволочной сетки с гальваническим покрытием, а также порошковым покрытием в соответствии с нашим стандартным цветом или спецификациями архитектора.

Стандартный выбор

• Квадрат 2 x 2 дюйма

Опции

• Квадрат 4 x 4 дюйма
• Квадрат 1 x 1 дюйм

Прямоугольная проволочная сетка (различные модели)

• Прямоугольная 2″ x 1″
• 1 x 3 дюйма, прямоугольный
• 2″ x 4″ Прямоугольный

Панели-заполнители из алюминиевой проволочной сетки для агрессивных сред

Мы можем изготовить панели из алюминиевой проволочной сетки, которые отлично подходят для высококоррозионных сред, например вдоль береговой линии. Алюминиевая проволочная сетка должна быть большего размера, чем стальная, чтобы соответствовать требованию нагрузки 50 фунтов на 1 кв. фут. Панели не могут быть анодированы, так как метки сварки на углах имеют другой оттенок после анодирования, чем остальная часть панели и U-образного профиля. Мы указываем проволоку диаметром 0,250 дюйма с кромками калибра 11, чтобы соответствовать требованиям по нагрузке.

Поскольку алюминий часто требуется во Флориде, он часто также указывается с покрытиями AAMA 2605, которые отлично сохраняют блеск и цвет. Hollaender может предоставить покрытия Kynar, соответствующие этим спецификациям.

В условиях, когда не требуется интенсивное воздействие солнечных лучей, порошковое покрытие AAMA 2604 в целом подходит.

Заполняющие панели из нержавеющей стали

Заполняющие панели из нержавеющей стали доступны из нержавеющей стали 304 и 316. Поскольку сталь 316 очень дорогая, мы рекомендуем в качестве альтернативы нержавеющую сталь 304. Конструкция панели аналогична углеродистой стали с внешним диаметром сетки 0,120 дюйма, кромками 11 калибра, каждая вторая проволока приварена к кромке.

Основное различие заключается в покрытии, при котором кромки из нержавеющей стали полируются до желаемой спецификации, при этом наша стандартная рекомендация – матовая полировка №4. Также доступна более яркая отделка.

Фильтр по ключевому слову:

• Interna-Rail® 2-линейный с проволочной сеткой

  Скачать: pdf | чертеж | дхф

• Interna-Rail® 3-линейный с проволочной сеткой

  Скачать: pdf | чертеж | дхф

• Interna-Rail® с диагональными панелями из проволочной сетки

  Скачать: pdf | чертеж | дхф

• Interna-Rail® с металлическими панелями BIM

  Скачать: | РВТ

• Interna-Rail® с квадратными сетчатыми панелями заполнения

  Скачать: pdf | чертеж | дхф

• Заполнение из проволочной сетки QC 13-20 дюймов

  Скачать: pdf | чертеж | дхф

• QC 34-41” Заполнение из проволочной сетки в сборе

  Скачать: pdf | дхф | чертеж

• Angle Post Assembly dxf dwg”> Корректировка контроля качества Угловая стойка в сборе

  Скачать: pdf | дхф | чертеж

• QC Corner 90-градусная стойка в сборе

  Скачать: pdf | чертеж | дхф

• Конечная стойка QC в сборе

  Скачать: pdf | чертеж | дхф

• Линия контроля качества в сборе

  Скачать: pdf | дхф | чертеж

• Заполнение из проволочной сетки QC™ 20–27 дюймов в сборе

  Скачать: pdf | дхф | чертеж

• Заполнение из проволочной сетки QC™ 27–34 дюйма

  Скачать: pdf | чертеж | дхф

• Заполнение из проволочной сетки QC™ 41–48 дюймов в сборе

  Скачать: pdf | чертеж | дхф

• Speed-Rail® с диагональными панелями из проволочной сетки

  Скачать: pdf | чертеж

• Speed-Rail® с квадратными сетчатыми панелями заполнения

  Скачать: pdf | черт.

• Чертеж алюминиевых перил VISION™

  Скачать: pdf | дхф | чертеж

Проволочная сетка Gopher от Diggers
