Габионы из сварной сетки своими руками
14.02.2020
Габионы — это необычные камни в металлических конструкциях. Все камни одной породы разные, смотрятся красиво, формируя уникальный узор. Металлические сетки с камнями используются для создания неповторимых элементов ландшафтного дизайна. Возводимые объекты на участке выдерживают любые нагрузки и разделяют участок на зоны. Дизайнерам будет, где развернуться. Неповторимые заборы с любыми изгибами и поворотами всё чаще создаются из этих современных кирпичей.
Габионы: где используется, как сделать
Из габионов – металлических сеток с камнями – можно строить уникальные заборы, большие стены и беседки на участке. Можно делать простые лежаки, стулья и столы для пикника. Это самый модный тренд в ландшафтном дизайне. Они выглядят более интересно в сравнении с бетонными плитами и стандартными решениями из кирпича. Придают участку вид современного Хайтек. На габион приятно смотреть часами и размышлять о жизни, будущем и развитии технологий.
Виды габионов – формы и конструкции
Выделяют 3 основные группы по форме каркаса:
- Цилиндрические;
- Плоские;
- Коробчатые.
Наиболее популярным варинтом являются коробчатый.
Выбор материала
Для каркаса используется:
- сетка-рабица;
- кладочная сетка;
- арматурные решетки.
Для создания каркаса мы можем использовать любые жёсткие материалы. Главное, чтобы их можно было связать проволокой или сварить электродом.
В качестве наполнителя предпочтение отдаётся камням.
Камень для габионов выбирают в зависимости от композиции и назначения изделия:
- округлые валуны;
- колотые горные породы;
- щебень;
- большая галька;
- стеклянный щебень, шарики стеклянные
- кусковое стекло.
Заметим, что округлые валуны позволяют создавать более дорогие габионы. Щебень и большая галька подойдут для создания бюджетных габионов из сетки рабицы. Наполнитель может быть любым.
А вообще можно использовать следующие материалы:
- сланец;
- щебень;
- булыжник;
- гранит;
- битый кирпич;
- базальт;
- галька;
- деревянные поленья;
- металлические обрезы, куски труб;
- черепица;
- цветные стеклянные камешки;
- искусственный камень и монолиты.

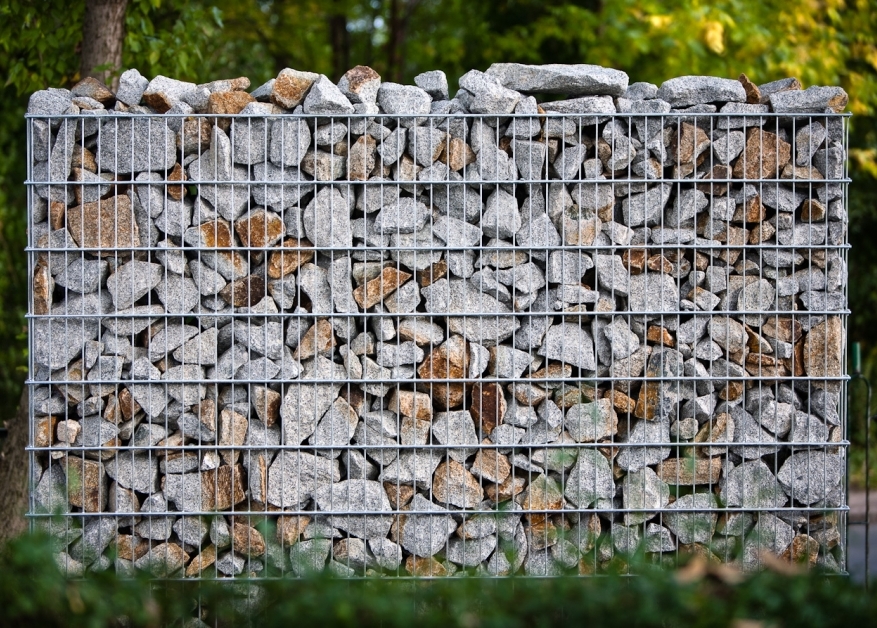

Габионы из сварной сетки
Изготавливаем металлическую сетку универсального применения.
Чем меньше ячейка и больше диаметр прутка – тем надежней получится ваше изделие. Предлагаем сварную сетку с доставкой по Нижнему Новгороду, возможно, вам подойдет что-то из наших типовых изделий.
Арматурная сетка
Нужная конструкция быстро создаётся из тяжелых арматурных сеток диаметром более 6 мм или легких арматурных сеток меньшего диаметра.
Ячейка подбирается, в зависимости от размеров камней. Габионы, особенно из тяжелой арматуры имеют высокую прочность, сохраняют форму и выдерживают тяжесть выпирающих камней. Стандартно мы изготавливаем арматурные сетки без цинкования, но Вы можете заказать у такие сетки с оцинковкой.
Чтобы сделать сетку-габион из сварных решёток самостоятельно, толстые прутки нужно сварить перпендикулярно друг к другу.
Для экономии можно использовать более легкую сетку сетку на перемычках каркаса и его торцах. Габионы из сварных сеток прослужат дольше, чем аналогичные изделия из рабицы. Если при наполнении материалом ячейка разорвётся, то её легко можно починить с помощью сварки. И не придётся восстанавливать пруток по всей длине.
Габионы из кладочной сетки
Изготовление коробов возможно из кладочных проволочных сеток, используемых для армирования рядов кладки стен. Обычно строители подразумевают сетку с диаметром 4-5 мм и размером ячейки 50×50, 100×100 мм. Ячейка подбирается так, чтобы удерживать наполнитель.
Лучше использовать оцинкованную сетку. Стороны и перемычки габиона скрепляют между собой проволокой.
Легкие габионы хорошо подойдут в качестве основания столиков и лежанок для дач. Кладочная сетка будет прокрашена и частично прикрыта. Конструкция получится красивой и эффектной. Дополнительно сетки можно окрасить антикоррозионным составом.
Габионы из сетки рабицы
В качестве ограждающего материала потребуется оцинкованная сетка-рабица. Для каркаса необходимо подготовить стержни диаметром 6-8 мм, которые могут быть использованы для жёсткости конструкции габиона. Саму сетку крепим к каркасу с помощью гибкой проволоки ? 3 мм. Составляем чертеж. Нарезаем нужные элементы и соединяем их по чертежу.
Подготовка почвы под каркас коробчатого габиона является простой. Вырываем траншею глубиной 14-15 сантиметров. Делаем песчано-гравийную подушку. Получаем гидроизоляцию основания и защиту от прорастания сорняков. Смотрим, чтобы всё было ровно, перемещаем каркас-клетку на подготовленное место.
Теперь сам габион можно обтягивать сеткой-рабицей, фиксируя и закрепляя её на арматурные стержни с помощью проволоки.
Общая последовательность работ
Общая последовательность работ. Размечаем поверхность, где будут располагаться габионы. Производим выемку грунта и создаём подушку из песка и гравия. Выравниваем основание под ноль. Дальше устанавливаем каркасы. Заполняем конструкцию наполнителем. Такой габион прослужит много лет. Много зависит от агрессивности внешней среды. Если постоянно стоит сухая погода, то это один вариант. Если дожди, снега, то — другой. Через 5-15 лет каменная кладка настолько уплотнится, что прочность решётки уже не будет играть особенно важную роль. Но если вы желаете, чтобы сооружение и дальше оставалось максимально привлекательным то следует заменить слой изношенной сетки. Для предотвращения сдвига конструкции, внутри стоит предварительно разместить металлические столбы.
Наиболее распространенные сферы применения габионов
Из габионов создаются скамейки, кресла, стулья и столы.

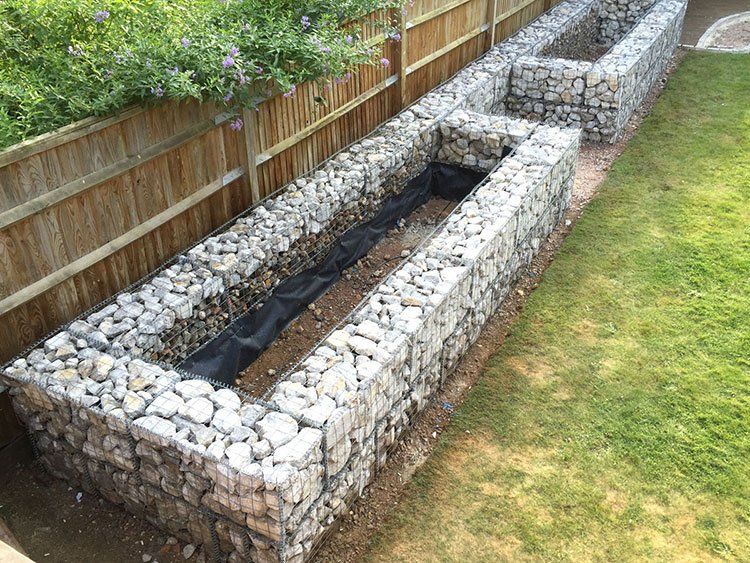

Из них делают арки, перегородки для клумб. Создают целые сады из стен с камнями со цветами. Также возможно создание дамбы для укрепления линии реки, озера или пруда. Ими декорируют приусадебную территорию и возводят лестничные конструкции, чтобы соединить различные перепады земли на участке.
Дизайнеры используют габионы для разделения территории участка на функциональные зоны. Можно создать функциональную зону для отдыха, отделив габионами участок, на котором будет расположен стол и мангал. Для защиты от ветра можно возвести специальную стен. Из габионов можно создать красивый летний душ.

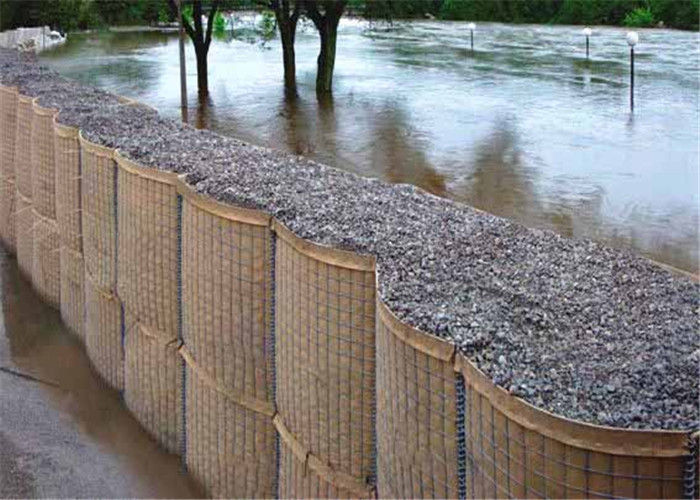

Изначально габионы использовались в качестве заградительных и укрепительных сооружений. Они задерживали всё, что потребуется. Сегодня это излюбленный прием ландшафтных дизайнеров.
Назад ко всем статьям
Забор из камней в сетке 78 фото
Забор из камней в сетке
Есть такие области в СНГ, изобилие камней в почве которых просто невероятно огромное, например, Карелия.
При обработке почвы, выкорчеванные камни местные жители складывают вокруг своих участков, образуя горы из камней
Решение изображенное на этом фото поможет жителям подобных областей найти естетичное применение валяющимся под ногами камням
Такой забор из металлической сетки и камней, что называют габионами, является отличной альтернативой каменным и кирпичным ограждениям.
Что такое габион? Это простая конструкция, состоящая из металлической сетки, наполненной щебнем, бутом, галькой, строительным камнем и т.п. В промышленных масштабах габионы в основном используются для укрепления стенок водоемов и предотвращении эрозии берегов рек. Но сегодня этой уникальной конструкции нашли более широкое применение.
Устройство габионов
Габионы различаются по размеру ячеек и геометрической форме. В основном используются коробчатые конструкции, но есть также цилиндрические и плоские.
Плоские габионы, это невысокая конструкция от 15 до 30 сантиметров, используются для укрепления склонов и дна водоемов.
Цилиндрические габионы применяют для возведения фундамента под водой или там, где необходимо укрепить неровности участки.

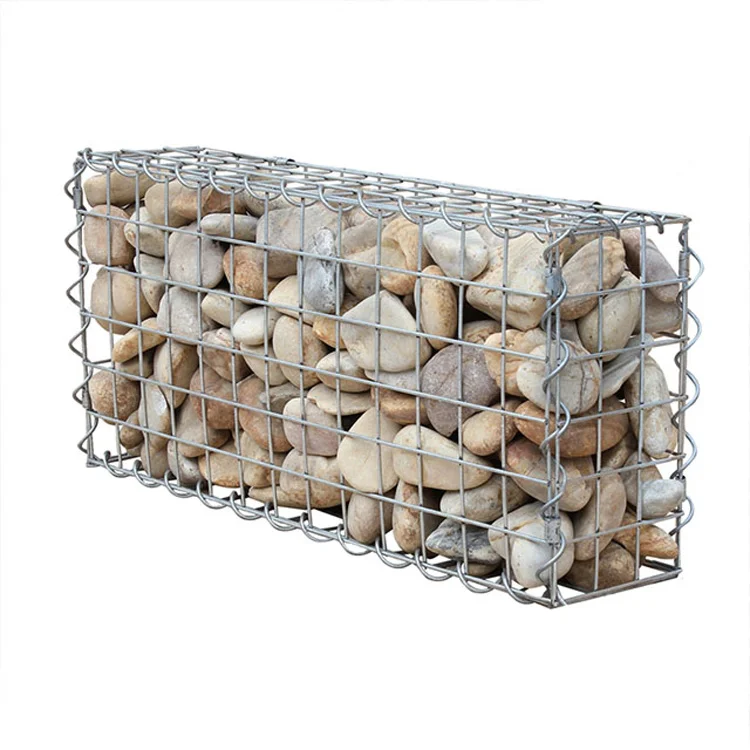

Наиболее распространенные коробчатые габионы, из них и делают различные виды ограждений, подпорные стены и даже здания, в основном, хозяйственного назначения. Для изготовления используются металлическая конструкция стандартных размеров 1 метр высотой и 2 шириной.
Длинна может быть произвольной и достигать шести метров. Сетка различается по размеру и форме ячеек, обычно бывают шестиугольные, которые изготавливают сетчатым методом или прямоугольные, сделанные при помощи сварки.
Установка габиона
Сетку для габиона можно купить или изготовить самостоятельно. Для установки потребуется специальный степлер, проволока, плоскогубцы и ломик. Соединяют конструкцию с помощью проволоки для обвязки. Таким же образом соединяют ящики между собой – проволокой или спиралью. Устройство габиона обычно проходит в три этапа. Вначале коробка закладывается камнем на треть, после чего необходимо скрепить стенки металлическими вставками. Это для сварных конструкций, вязаные просто стягивают проволокой. После этого полностью заполняют конструкцию и фиксируют крышку.
Также важно правильно распределить камни, ровные и плоские надо устанавливать по углам, более крупные снаружи, мелкие и осколки в середину. Это в том случае, если вас беспокоит эстетический вид габиона.
Особое внимание обратите на крепление. Для сетки с ромбовидными ячейками используют такие способы.
Их закрепляют специальным степлером с помощью зажимов
Второй вариант, это обвязка двойной проволокой
Сварные сетки с прямоугольными ячейками соединяют на спираль.
Стандартный габион в собранном виде. Чтобы конструкция была крепкой и устойчивой внутри должны быть установлены металлические распорки, концы надежно зафиксированы.

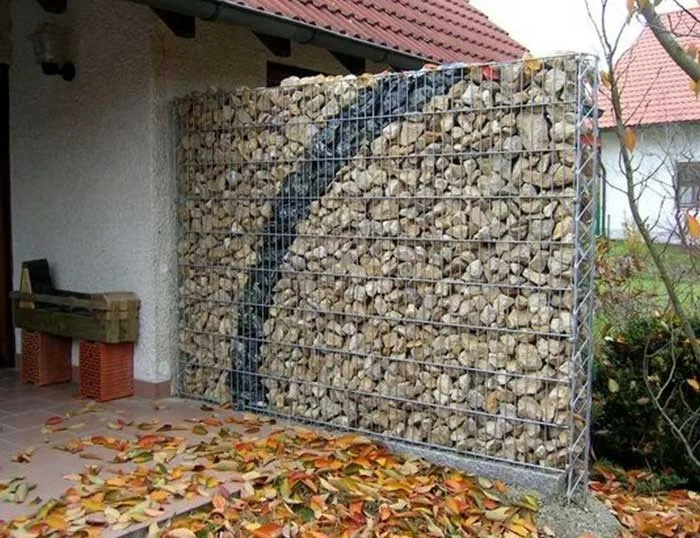

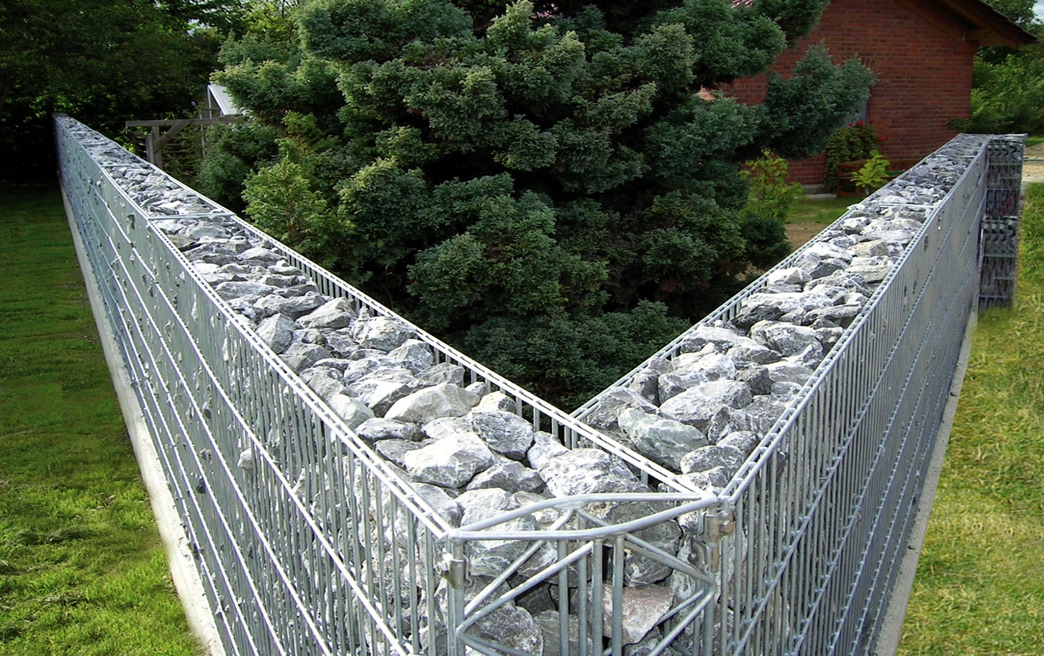

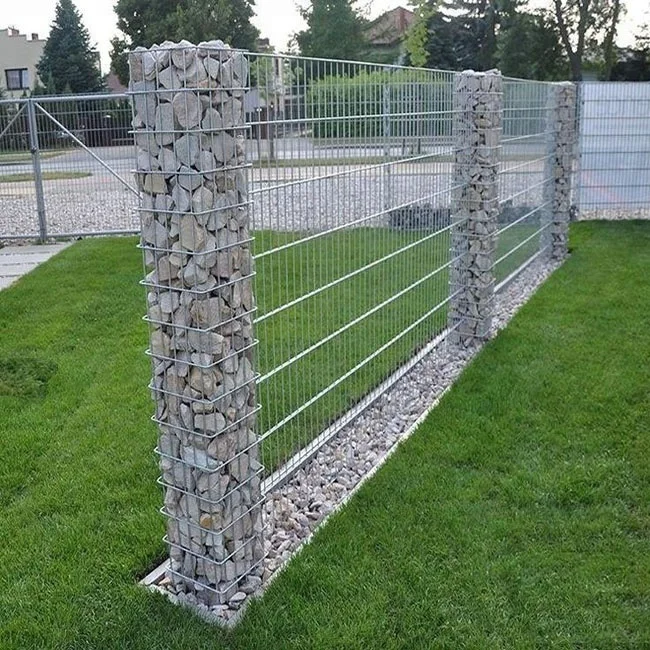

Забор из габиона
Забор из габионов это долговечная, надежная и привлекательная конструкция, не нуждается в постоянном уходе. Что еще важно, это экологически чистый материал. По своей надежности он не уступает ни кирпичному, ни бетонному ограждению, а по стоимости является очень выгодным решением. Нельзя сказать, что в нашей стране заборы из габионов очень популярны, но это дело времени.
За границей, в частности в Европе и Америке, габионы уже давно используются очень широко.
При своей массивности, забор из габиона не сложно сделать своими руками, один из таких вариантов описан ниже.
Так как забор из габиона имеет свою особенность, места ему потребуется немного больше, чем для обычного ограждения. Если вы будете покупать сетку в магазине, то работа по установке не займет особо много времени. Но если решите сэкономить, то купив оцинкованною сетку, можете сделать короба самостоятельно. Как устроены габионы и способы крепления описаны выше.
Пошаговая инструкция с фотографиями
- Проводим разметку, выравниваем участок и при необходимости делаем гравийный слой, это если почва слишком мягкая. Хотя слой гравия в любом случае не помешает.
- Чтобы не допустить прорастания сорняков, желательно сделать небольшую канавку.
- С этой же целью расчищенное место закрывают черной пленкой
- После этого раскладываем сетку вдоль подготовленного участка в таком порядке, как будете собирать конструкцию. То есть вначале основные листы и к местам соединения подготовленные «боковушки».
- Надежно скручиваем все концы проволоки боковых и основных листов.
- Ставим сетку вертикально и крепим остальные стороны, одновременно устанавливая поперечные панели.
- Если это будет высокий забор, на стыках и углах необходимо установить арматуру.
- Теперь можно наполнять сетку камнями. Делать это необходимо равномерно, начиная с углов, куда подбирайте наиболее крупные и ровные камни. Чем плотнее сделаете укладку, тем надежней будет конструкция.
- Для габиона подходит практически любой камень, но если хотите, чтобы забор выглядел красиво, подбирайте камни разных цветов, выкладывая их слоями.
- Для постройки высокого забора или отдельной части, как этом случае, сверху устанавливается еще одна сетка и монтируется в таком же порядке.
Почему ограждения из габионов имеют такой успех?
- Во-первых, это огромные возможности для дизайнерских решений, ведь ключевой элемент габиона, это сетка, а наполнители могут быть самые разнообразные, от камня и дерева до битого стекла и вообще, чего угодно.
- Во-вторых, для габиона не нужен линейный фундамент, нет необходимости делать дренажную систему, простота конструкции дает возможность выполнить весь комплекс работ своими руками, то есть существенно сокращает затраты на строительство.
- В-третьих, такой забор прослужит очень долго, благодаря гибкой конструкции он не разрушится даже при сильной осадке грунта, а со временем габион, в следствии попадания в щели между камнями земли и песка становится только прочнее.
Здесь можете посмотреть, какие бывают варианты ограждений из габионов.
Как видите, все это реально сделать своими руками, а возможностей для дизайна вполне достаточно.
Другие материалы в этой категории: « Ограда из велосипедных колес Украшаем забор сумками с цветами »
Габионные корзины из проволочной сетки Dura-Flex
GABION SUPPLY является эксклюзивным поставщиком в США габионных корзин и матрасов DURA-FLEX из оцинкованной стали или оцинкованной со стальной проволочной сеткой с покрытием из ПВХ.
СДЕЛАНО В АМЕРИКЕ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ASTM A975-97
Видео сборки и установки
Габионы DURA-FLEX представляют собой шестиугольные корзины из оцинкованной стальной проволочной сетки двойного кручения прямоугольной формы. Внутри установлены диафрагмы, образующие отсеки или ячейки одинакового размера. Отсеки или ячейки заполнены натуральным камнем, а диафрагмы сводят к минимуму миграцию камней внутри корзины и обеспечивают равномерное распределение каменного наполнителя по всей корзине даже после смещения конструкции.
Наши ГАБИОННЫЕ КОРЗИНЫ DURA-FLEX и МАТРАСЫ “РЕНО” предварительно собираются на заводе и доставляются на место работы в разобранном виде. Монтаж состоит из монтажа, укладки, электропроводки и заполнения камнем. Габионы могут использоваться для различных целей, включая: подпорные стены, подпорные сооружения для грунта, защиту ручьев и берегов рек, мощение склонов, водосбросы, водосливы, запорные дамбы и т. д.
МАТРАСЫ DURA-FLEX “РЕНО” Наши матрасы DURA-FLEX, также известные как “RENO”, представляют собой низкопрофильные (прямоугольные) корзины в форме матраса, изготовленные из двойной скрученной шестиугольной плетеной оцинкованной стальной проволоки с внутренними диафрагмами, образующими отсеки или ячейки. Отсек или ячейки имеют одинаковые размеры и расстояние между ними, чтобы обеспечить равномерное распределение каменного наполнителя по всему матрацу даже после смещения конструкции. Равномерное распределение каменной насыпи обеспечивает плотный контакт матраса Reno с грунтом основания.
Габионы с двойной крученой сеткой и матрацы Рено широко используются для облицовки каналов, подготовки рек, удержания грунта, стабилизации склонов и других применений во всем мире уже более 100 лет. Габионы с двойной крученой сеткой и матрацы Рено обладают многими преимуществами по сравнению с другими типами строительных материалов. Некоторые из преимуществ, предлагаемых двойными скрученными сетчатыми габионами и матрацами рено, – это гибкость, долговечность, прочность, проницаемость, экологичность, надежность, долговечность, низкая стоимость и эстетичный внешний вид.
Гибкость Одним из наиболее важных преимуществ габионов и матрацев рено с двойной крученой сеткой является их гибкость как для отдельного элемента, так и для всей конструкции габиона или матраца рено. Конструкция габионов с двойной скрученной шестиугольной сеткой позволяет им выдерживать неровности почвы или неравномерную осадку без разрушения. Это свойство особенно важно, когда сооружение находится в неустойчивых грунтовых условиях или в местах, где размыв от действия волн или течений может подорвать носок сооружения и вызвать осадку конструкции.
ГАБИОННЫЕ КОРЗИНЫ DURA-FLEX И МАТРАСЫ РЕНО изготовлены из высокопрочной шестиугольной сетки двойного кручения, заполненной натуральным твердым прочным камнем и соединены вместе для создания монолитной массивной конструкции, способной подвергаться структурным движениям без какой-либо потери структурной целостности, создавая очень прочную конструкцию. .
ПрочностьDURA-FLEX Двойная витая шестиугольная сетка ГАБИОННЫЕ КОРЗИНЫ И МАТРАСЫ РЕНО обладают прочностью и гибкостью , чтобы выдерживать силы, создаваемые массами воды и земли. Наиболее важными и соответствующими прочностными характеристиками стандартов проектирования являются прочность сетки на продавливание, прочность сетки на растяжение, сопротивление растяжению сетки и коррозионная стойкость сетки. Значения прочности двойной скрученной сетки представлены в ASTM A9.75-97.
Вы можете сэкономить до 30% затрат на оплату труда при установке габионов DuraFlex, используя кольца и пневматический пистолет.
Посетите нашу страницу о кольцах для свиней ниже, включая цены и информацию о том, сколько колец для свиней необходимо на один габион.
Определения

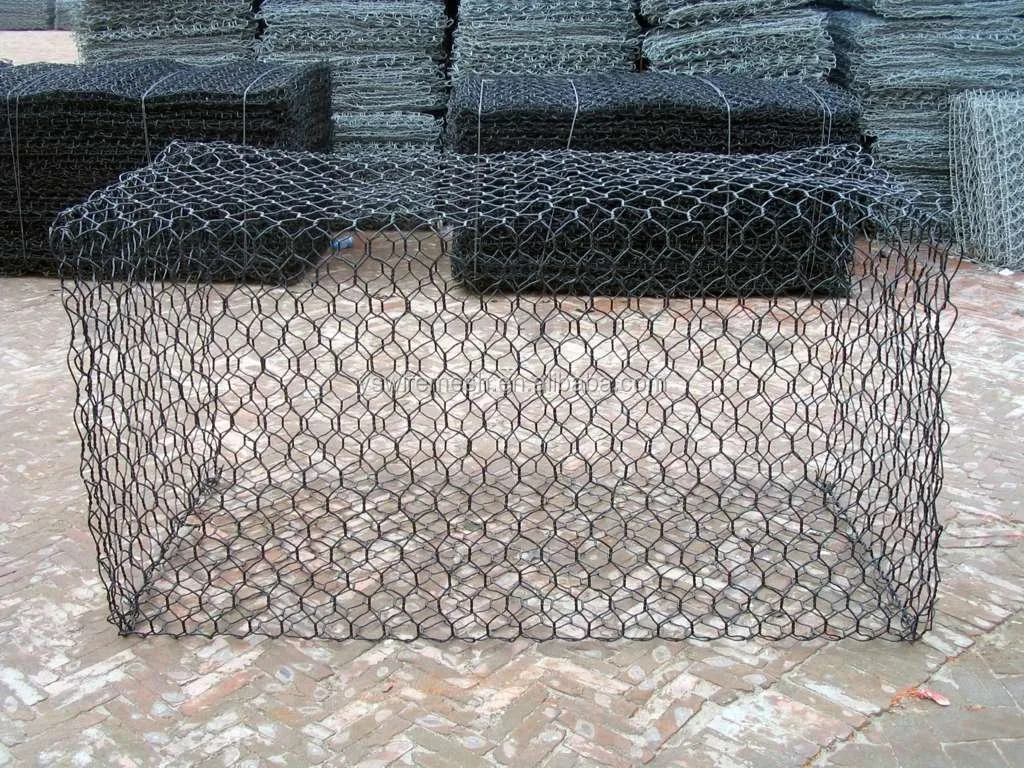

Габионы из скрученной проволоки представляют собой коробчатые корзины из двойного витого плетения из проволочной сетки различных размеров и размеров.
Кромки габионных корзин представляют собой более толстые периметральные и краевые проволоки, к которым крепится проволочная сетка. Арматурная проволока представляет собой более толстую проволоку, вводимую в сетку при ее изготовлении.
Диафрагмы представляют собой внутренние панели из проволочной сетки, которые делят габионы на ячейки.
Шнур или вязальная проволока используются для сборки и соединения габионных блоков.
Соединительная проволока — это внутренняя проволока, используемая для предотвращения вздутия стен габиона. Высокопрочная сталь Крепежные кольца типа «C» — это проволочные крепления, одобренные ASTM, которые можно использовать вместо шнуровой проволоки.
Производство
DURA-FLEX Двойная витая шестиугольная стальная проволочная сетка Габионы изготавливаются таким образом, что стороны, концы, крышка и диафрагмы могут быть собраны на строительной площадке в прямоугольные корзины необходимых размеров. Габионы должны иметь цельную конструкцию: основание, крышка, торцы и борта должны быть либо сплетены в единое целое, либо края этих элементов должны быть соединены с базовой секцией габиона таким образом, чтобы прочность и гибкость в месте соединения не не нарушать инженерную конструкцию габиона. При длине габиона более полутора его ширины по горизонтали габион должен быть разделен диафрагмами той же сетки и калибра, что и тело габиона, на ячейки, длина которых не превышает ширины по горизонтали. Каждый габион поставляется со всеми необходимыми диафрагмами, закрепленными в надлежащем положении на основании без необходимости дополнительной привязки на этом стыке.
Формирование сетки
Шестиугольная проволочная сетка двойного кручения должна иметь деформируемость, достаточную для обеспечения минимального удлинения сетки, эквивалентного 10 % нерастянутой длины испытательного участка сетки, без уменьшения толщины или прочности на растяжение отдельных проволочных прядей до значения меньше, чем у аналогичной проволоки, но на один калибр меньше в диаметре.
Нераспускающийся
Проволочная сетка не распускается. Это определяется как способность сопротивляться разрыву в любом из витков или соединений, образующих сетку, когда одна проволочная жила в секции сетки разрезается.
Заполнение габионов
Материал каменной насыпи, используемый для заполнения корзин габионов, должен быть чистым, неразлагающимся твердым каменным карьером с кусками размером от 4 до 8 дюймов. Матрасы Габион имеют меньшие сетчатые отверстия и должны быть заполнены камнями размером 3-6 дюймов.
Применение

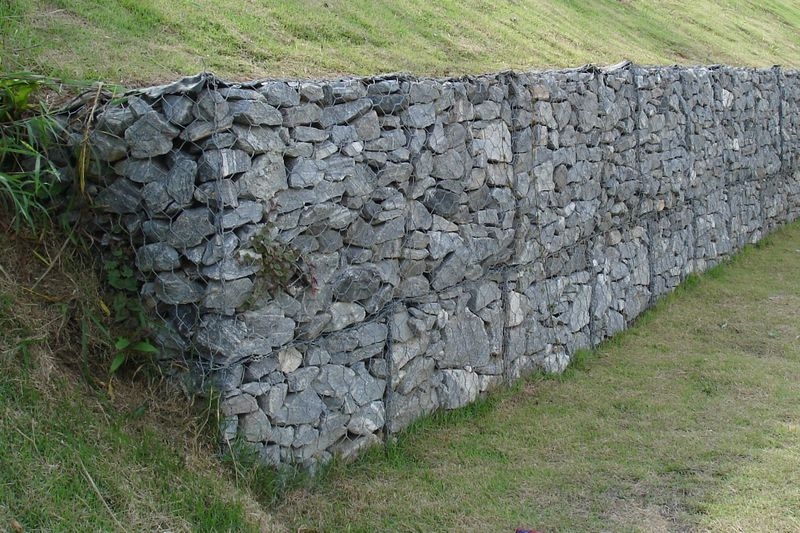

Подпорные стены: Габионы, используемые в качестве земляных подпорных конструкций, представляют собой недорогую альтернативу бетонным или каменным подпорным стенам.
Дренаж
Преимущество проницаемости габионных конструкций заключается в снижении давления воды за конструкцией и обеспечении свободного дренажа.
Ландшафтный дизайн
Габионы также могут стать экономичной, эстетичной и экологически чистой альтернативой бетонным системам.

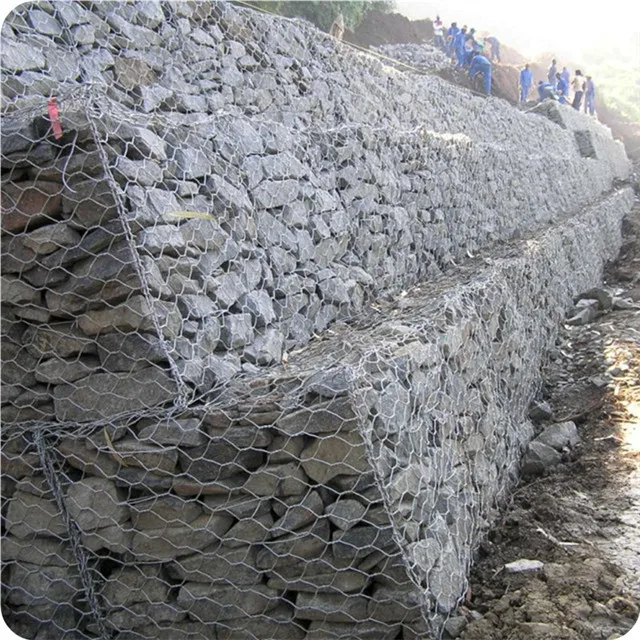

Подпорные стены
Гибкие габионные конструкции, используемые при строительстве подпорных стен, представляют собой простое и функциональное решение. Эти конструкции выдерживают суровые экологические и климатические условия.
Дорожная защита
Автомагистрали представляют собой объекты инфраструктуры, требующие значительных инвестиций. Поэтому крайне важно защитить их от экологических катастроф. Габионные матрацы используются для стабилизации откосов, защищающих обочины автомобильных дорог, подверженных эрозии. Работы по защите дорог также включают в себя защиту от камнепадов, подпорные конструкции, защиту водопропускных труб и мостов, где в зависимости от ситуации используются сетчатые ткани, габионные коробки или матрацы.
Защита от камнепада №
Защита от камнепадов со склонов может быть обеспечена за счет различных конструктивных решений или простого использования сетчатого габиона в качестве пассивной меры. Габионная сетка препятствует камнепаду и защищает инфраструктуру.
Это достигается соединением рулонов сетчатой ткани проволокой для шнуровки и использованием ее в качестве одеяла для покрытия склонов. В качестве альтернативы возводятся подпорные стены из габионов, которые останавливают падение камней.
Защита водопропускных труб и мостов
Габионные корзины и матрасы широко используются при строительстве водопропускных труб и опор мостов в качестве направляющих и защитников неограниченного потока воды.
Футеровка канала
Основная функция габионных конструкций – контролировать и направлять течение воды по каналам и предотвращать эрозию берегов. Гибкость и проницаемость этих структур обеспечивают естественное движение грунтовых вод.
Прибрежное/морское применение
Стальная проволока с покрытием из специальной нержавеющей стали или ПВХ обеспечивает высочайшую устойчивость к коррозии и другим воздействиям окружающей среды. Защита пляжа, причалы, подпорные стены, пандусы, пирсы и небольшие причалы могут быть построены с большой скоростью и с минимальными затратами.
Габионы также рассеивают энергию волн, тем самым сохраняя пляжи и предотвращая эрозию.
Габионные корзины из Великобритании Поставщики (БЫСТРАЯ ДОСТАВКА)
Проекты клиентов
Какая толщина провода?| Диаметр провода | Использовать для: |
| 3 мм | Стандартная толщина проволоки для стен до 5м. Бюджетный вариант. При заполнении камнями образуются небольшие выпуклости. Подходит для архитектуры, линейка отделка не требуется. |
| 4 мм | Высота 5 м и отдельно стоящие стены. Используйте для сидения или поверхностей, по которым будут ходить. Создает архитектурный вид с прямым краем при тщательном заполнении переплетающимися камнями. |
| 5 мм | Стены высотой более 5 м и отдельно стоящие стены. Используйте для сидения или поверхностей, по которым будут ходить. Лучше всего подходит для архитектурной, однородной и точной отделки. Для использования в общественных парках. Может использоваться с округлой каменной заливкой. |
Используйте перегородки, чтобы уменьшить количество необходимого камня и сэкономить деньги.
| Размеры габиона (см) | Объем габиона ( м3) | Требуются мешки с камнем | Необходимый вес камня (кг) | ||
| 45 | 45 | 45 | 0,09 | 1 | 164 |
| 97,5 | 45 | 45 | 0,20 | 1 | 197 |
| 97,5 | 97,5 | 45 | 0,42 | 1 | 770 |
| 97,5 | 97,5 | 97,5 | 0,92 | 2 | 1 668 |
| 150 | 45 | 45 | 0,30 | 1 | 546 |
| 150 | 97,5 | 45 | 0,66 | 2 | 1 185 |
| 150 | 97,5 | 97,5 | 1,43 | 3 | 2 567 |
| 202,5 | 45 | 45 | 0,41 | 1 | 738 |
| 202,5 | 97,5 | 45 | 0,89 | 2 | 1 599 |
| 202,5 | 97,5 | 97,5 | 1,93 | 4 | 3 465 |
Часто задаваемые вопросы
Что такое габион?
Модульная защитная система (называемая габионной корзиной или клеткой), изготовленная из проволочной сетки и заполненная камнем, камнем или другими неразлагаемыми материалами.
Обычно квадратной, прямоугольной или трапециевидной формы, эти заполненные камнем блоки можно размещать рядом и друг над другом для использования в различных строительных проектах, например, в строительстве. гравитационные подпорные стенки.
Как долго это продлится?
В нормальных условиях окружающей среды срок службы габионов может составлять от 50 до 100 лет, если габионы соответствуют Британским производственным стандартам в отношении абразивного износа (EN 60229:2008) и коррозии (BS EN 10244-2:2009).
Их иногда называют каменными клетками?
Да. Иногда наши клиенты называют их каменными клетками. Их также называют габионами, проволочными клетками, каменными клетками.
Общего пользования Руководство по наполнению- Выберите твердый, прочный, неразлагаемый и легко дренирующий материал
- Обычно диаметром от 100 до 200 мм
- Или по крайней мере больше, чем 75 мм x 75 мм отверстие сетки
- Подберите угловатый камень для лучшего сцепления = меньшая деформация лицевой стороны
- Добытый камень предпочтительнее из-за угловатых свойств
- Округлый камень имеет меньший потенциал блокировки.
