Что такое арматурные сетки: виды, где применяется

Прочность на сжатие у бетонного камня или цементно-песчаного слоя высокая, но приложение изгибающих моментов, когда одна часть материала сжимается, а другая растягивается, вызывает трещины и ее разрушение. Чтобы использовать высокую прочность бетона в строительстве, используют арматурную сетку, повышая модуль упругости. Тогда усиленная конструкция может выдерживать не только сжимающие, но и растягивающие воздействия.

Что это такое?

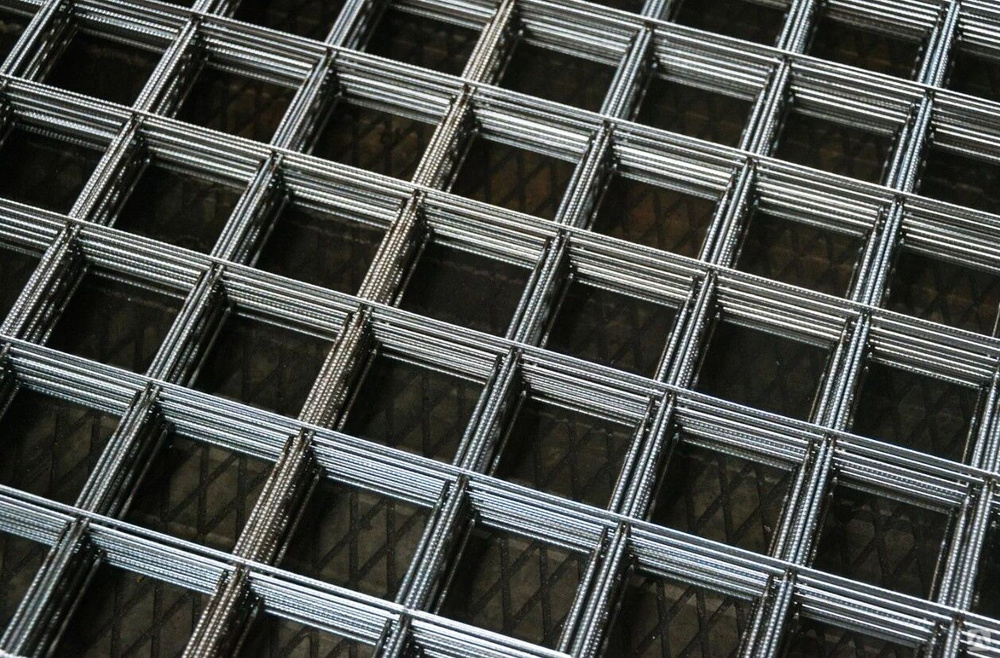

Арматурная сетка – металлоконструкция из сваренных между собой контактной точечной сваркой под углом 90 градусов стержневой стали или прутков проволоки Вр-1. Их производственное назначение в усилении бетонных конструкций, полотна дорог и отделочных слоёв. Для разных видов бетонных работ подходят соответствующие по расчетам сварные металлические сетки.

Они выпускаются из тонких, средних, толстых по диаметру стержней, в виде плоских карт или рулонов.

Классификация сеток из стальной арматуры по ГОСТу

Российский ГОСТ 23279 отредактированный в 2012 году группирует сетки двумя способами.

По размеру сечения стержней сетки делятся на:

легкие (3-10 мм) виды;
тяжелые (больше 12 мм).

По позиции напрягаемой рабочей арматуры:

продольная рабочая + поперечная распределительная, и наоборот;
напрягаемая рабочая арматура располагается в обоих направлениях.

При монтаже арматурной сетки для фундамента, пола, пояса, перемычки, кладки требуются разные направления рабочих напрягаемых стержней. Существует 5 типов их расположений.

Тяжелые, рабочие стержни в продольном положении, они больше поперечных распределительных по толщине.
Тяжелые, рабочие стержни в обоих направлениях.
Тяжёлые с поперечными рабочими стержнями, они больше распределительных продольных по толщине.
Легкие, у которых все поперечные пруты одной ширины.

Легкие, поперечные пруты с чередующейся шириной.

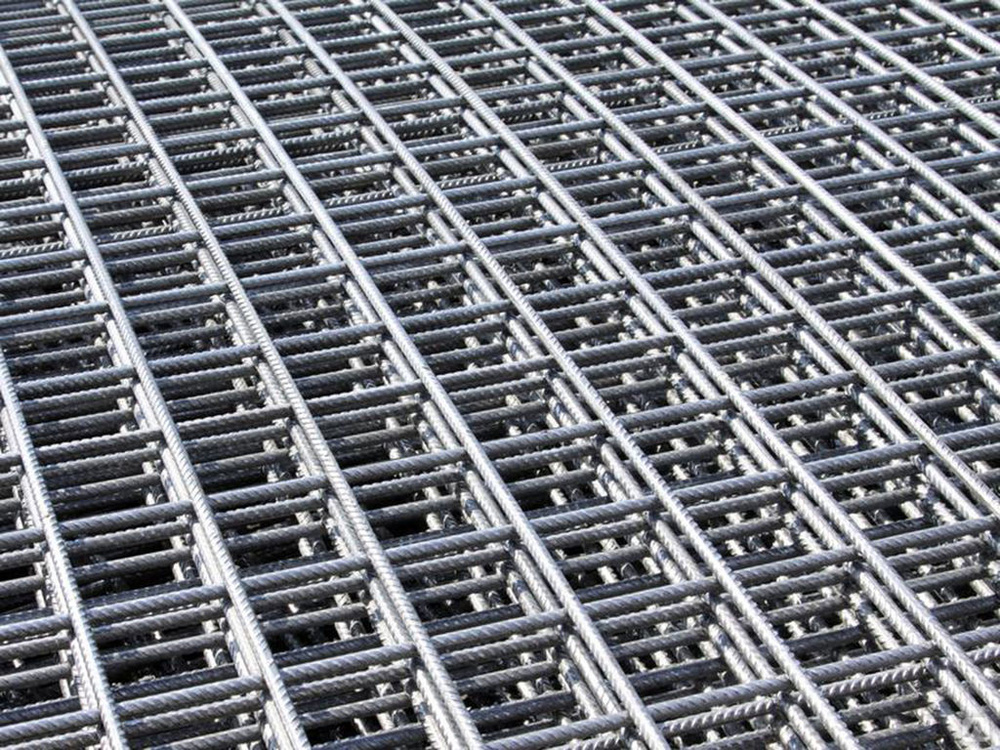

Тяжелые сетки – что это?

Это сетка из арматуры c диапазоном толщины 12 мм < d < 40 мм.

Компания Стройсет занимается изготовлением тяжелых арматурных сеток – цены и условия заказа.

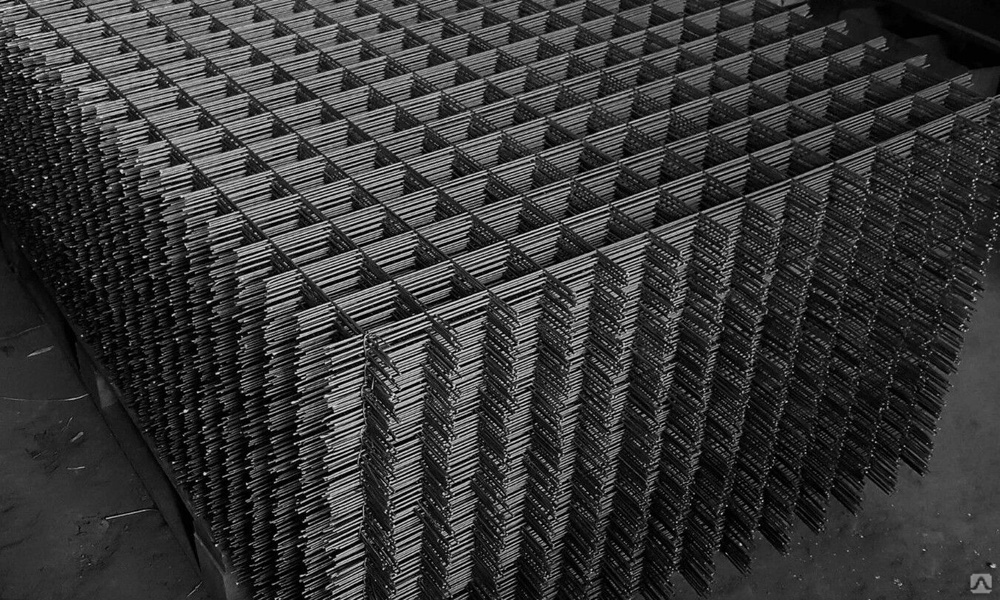

Тяжелый вид выпускается плоскими картами, к нему относятся перечисленные первые три типа сеток с разными расположениями напрягаемых стержней.

1 тип имеет ширину карты от 650 мм до 3000 мм при длине от 890 мм до 9000 мм. Диаметр рабочих продольных стержней 12-40 миллиметров с шагом 100мм, 200 мм, 300 мм, а перпендикулярных распределительных 6-16 мм с шагом 600 мм или 300 мм. Размер ячейки должен согласовываться данным проектной документации.

2 тип имеет такую же ширину карты при длине от 850 мм до 5950 мм. Хотя напряжения воспринимаются в обоих направлениях, диаметр продольных стержней 12 < d < 25 мм, расположенных с шагом 200 мм, а перпендикулярных 6 < d < 16 мм, расположенных с шагом 200 мм. Размер квадратной ячейки 200 мм.

3 тип шириной от 850 до 3050 мм, длина его от 850 до 6250 мм, карта может быть квадратной или прямоугольной. Диаметр сечений рабочих поперечных стержней 12 < d < 25 мм с шагом 200 мм, это больше, чем у распределительных вдоль 6 < d < 16 мм с шагом 200 или 400 мм.

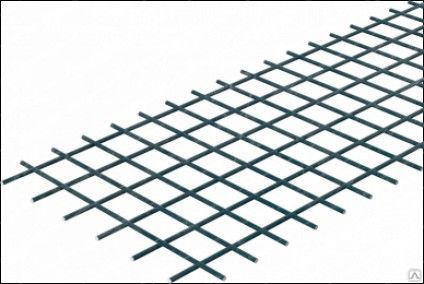

Легкие сетки, что это?

Относятся к 4 и 5 типу. Их изготавливают шириной от 650 мм до 3800 мм, длина от 850 мм до 9000 мм или равная длине рулона.

Легкий вид 4 типа сваривается из металлических стержней 6 < d < 10 мм или арматурной проволоки Вр 1 сечением 3 < d < 5 мм в обоих направлениях.

Ячейки формируют продольным шагом от 100 до 400 мм, и поперечным шагом от 100 до 250 мм.

Легкий вид 5 типа сваривается из проволоки Вр 1 с d 3 < d < 5 мм для продольных и из металлических стержней 5 < d < 10 мм для поперечных направлений.

Ячейки образуются продольным шагом в 500 мм и поперечным в 300, 400 мм.

Марки арматурной стали

Рабочие стержни в тяжелых типах выпускают из стержневой арматурной стали класса А400, А600С, А500С с 10 < d < 40 мм. Но если есть технические обоснования, можно использовать класс А240.

На распределительную арматуру для 1 типа d 6-16 мм берут сталь класса А400, А500С. А600С, В500С.

Для 3 типа, где поперечные пруты напрягаемые, идут такие же классы стали при d 10 < d < 16 мм и А240, если 6 < d < 16 мм.

На производство легких видов 4 < d < 5 мм идет В500С и Вр 1, а на d 6 < d < 10 мм идут классы А240, А400, А500С, В500С. В500С (4 < d < 5 мм) и Вр 1 (3 < d < 5 мм) берут для распределительных прутов.

Область применения

Тяжелые сетки монтируют при монолитной заливке бетона ответственных несущих конструкций: опор, мостов, гидротехнических сооружений, взлетно-посадочных полос, фундаментов, территорий автостоянок, дорог технического назначения и усиления склонов с подвижными грунтами.

Все параметры усиления (размер ячейки, диаметр сечения, класс стали) рассчитываются в зависимости от воспринимаемых нагрузок, они есть в проектных данных.

Легкие сетки в плоских картах и рулонах чаще всего используют в строительстве, некоторые их виды даже называются строительными терминами: кладочные, дорожные, штукатурные. Их цель усиление:

незаглубленных фундаментов;
бетонных полов, дорожек, площадок возле дома;

каменных кладок стен, колонн и ремонт трещин в стенах;
перемычек над проемами;
штукатурного слоя, а также монтаж при облицовочных работах;

Сравнение с композитными материалами.

Металлическую арматуру можно сваривать и гнуть. Композит нагнуть можно в производственных условиях, если предварительно заказать гибку по предоставленным эскизам.

Хотя композит легче в 4-5 раз, каркас из него очень сложно удерживать хомутами и проволокой.

Металл будет корродировать, если на него влияет влага. Но если металл в бетоне, а это щелочная среда, коррозии не будет. Композитный материал химически инертный, в любой среде не корродирует, его применяют в растворах, которые содержат агрессивные добавки.
Стекловолокно по сравнению с металлом имеет очень высокую прочность, но сильно уступает ему по упругости. Повысить упругость арматуры можно предварительным напряжением. Если предварительно напряженная сталь через 5-10 лет теряет 20-30% натяжения, то композит теряет до 80%, то есть ее упругость вернется к низким значениям.

Огнестойкость у металла намного выше, его текучесть начинается от 600 градусов. Композит начинает размягчаться при 150-300 градусов, и перестает упрочнять бетон.

Сетка арматурная | Сетка21

Сетка арматурная

Изготавливается на линиях АЛИКС – 29xx и АЛИКС – 24xx

Диаметр проволоки: от 8 до 36 мм

Размеры сетки: от 0. 1 x 1 до 3.7 x 12м

Ячейки: от 100 до 300 мм

Сварочные линии АЛИКС – 29xx, АЛИКС – 24xx разработанные ЗАО «НПВФ «СВАРКА» (г. Чебоксары) позволяют изготавливать арматурные сетки из арматуры диаметром от 8 до 36 мм с прямоугольными и квадратными ячейками 100, 150, 200 мм. Сама сетка производится шириной до 2,7 м и длиной до 12 м, что позволяет применять её в строительстве объектов специального назначения (АЭС, Мостостроение, гидротехнические сооружения). Сетка арматурная изготавливается в соответствии с ГОСТ 23279-2012 и ГОСТ 10922-2012.

⌀ Проволоки, мм

Размер сетки, мм

Ячейка, мм

min

max

ширина

длина

min

max

min

max

min

max

8,0

36,0

100

3700

1000

12000

100

300

Бетон — основа подавляющего большинства строительных конструкций, относится к хрупким материалам, рассчитанным в основном на сжатие, а в отношении растягивающих, изгибающих и прочих напряжений его сопротивление намного хуже. И чтобы строительные конструкции хорошо противостояли изгибу, сдвигу, растяжению и кручению (неизбежным в процессе эксплуатации), их укрепляют — «армируют» стальными стержнями, воспринимающими эти нагрузки.

Основной материал для сетки арматурной — стальные стержни (прутки), прошедшие соответствующую обработку для повышения прочности и улучшения сцепления с бетоном.

Сварные арматурные сетки изготовляются из стержней, обычно расположенных во взаимно перпендикулярных направлениях и соединенных в местах пересечения контактной точечной сваркой.

Арматурные сетки изготовляют с продольной рабочей арматурой или с рабочей арматурой по обоим направлениям из стержней класса A-I, A-III, A400C, A500C. Такие сетки изготавливаются обычно длиной до 6 м и шириной 1500 – 2700 мм. Рабочую арматуру в сварных сетках располагают через каждые 100 – 200 мм (шаг стержней), а распределительную — через 100 – 300 мм.

Сетка арматурная изготавливается с квадратными или прямоугольными ячейками размером: 100×100, 150×150, 200×200, 250×250, 300×300.

Диапазон прочностных свойств изделий расширяется при использовании комбинированной арматуры, разного рода каркасов, арматурных сеток. Сетка арматурная изготовляется из взаимно перпендикулярных стержней, соединяемых контактной точечной сваркой в местах пересечения. Стержни повышенной прочности, воспринимающие основные усилия, называют «рабочей арматурой». Они устанавливаются по направлению главных напряжений. В направлениях, по которым растягивающие напряжения невелики или отсутствуют, применяют менее прочную «распределительную» арматуру. Если изделие подвергается разнообразным деформациям, то рабочая арматура устанавливается по всем «опасным» направлениям.

Процесс изготовления арматурных сеток один из наиболее трудоемких в стройиндустрии, нередко поглощающий более 30% от общих трудовых затрат на строительную конструкцию, поэтому однотипные изделия принято изготавливать на специализированных предприятиях высокой производительности. Централизация производства существенно снижает его себестоимость — даже с учетом расходов на транспортировку к местам потребления.

Чтобы арматурная сетка работала в железобетоне как единое целое, она должна быть выполнена соединениями контактной точечной сваркой. При этом металлоемкость армирования можно значительно уменьшить.
